SDV2730 - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Marque	Philips
Modèle	SDV2730
Dimensions (L x l x h)	30 cm x 10 cm x 5 cm
Poids	200 g
Alimentation	USB 5 V (câble fourni) ou adaptateur secteur 5 V (non inclus)
Gain maximal	25 dB
Bande de fréquences	VHF (174-230 MHz) et UHF (470-862 MHz)
Connectique	Câble coaxial 75 ohms (connecteur IEC)
Amplificateur intégré	Oui, avec interrupteur marche/arrêt
Portée	Jusqu'à 50 km de l'émetteur
Angle de réception	360° (omnidirectionnel)
Fonctions principales	Réception des chaînes TNT HD, compatible DVB-T/DVB-T2
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant le nettoyage.
Pièces détachées et réparabilité	Indice de réparabilité : 6,5/10. Pièces disponibles : câble, adaptateur, support.
Informations générales	Garantie 2 ans. Compatible avec tous les téléviseurs équipés d'une entrée antenne.

FOIRE AUX QUESTIONS - SDV2730 PHILIPS

Comment installer l'antenne SDV2730 ?

Branchez le câble coaxial à l'entrée antenne de votre téléviseur. Connectez le câble USB à un port USB du téléviseur ou à un adaptateur secteur. Placez l'antenne près d'une fenêtre pour une meilleure réception. Lancez la recherche des chaînes sur votre téléviseur.

L'antenne ne capte aucune chaîne, que faire ?

Vérifiez que l'antenne est branchée et que l'amplificateur est allumé (interrupteur sur ON). Assurez-vous que le téléviseur est en mode TNT. Essayez de déplacer l'antenne à un endroit plus haut ou près d'une fenêtre. Effectuez une nouvelle recherche des chaînes.

Quelle est la portée maximale de cette antenne ?

La portée indiquée est de 50 km en conditions optimales. En pratique, elle dépend de l'environnement (obstacles, distance de l'émetteur).

Puis-je utiliser l'antenne sans amplificateur ?

Oui, l'amplificateur peut être désactivé avec l'interrupteur. Cela peut être utile si vous êtes proche de l'émetteur pour éviter la saturation.

L'antenne est-elle compatible avec la TNT HD ?

Oui, elle supporte les normes DVB-T et DVB-T2, donc elle reçoit les chaînes HD et SD.

Faut-il une alimentation externe pour l'antenne ?

L'antenne peut être alimentée par le port USB du téléviseur. Si le téléviseur ne fournit pas assez de courant, utilisez un adaptateur secteur USB 5 V (non inclus).

Comment nettoyer l'antenne SDV2730 ?

Débranchez l'antenne et essuyez-la avec un chiffon doux et sec. N'utilisez pas de produits nettoyants agressifs.

Puis-je utiliser cette antenne à l'extérieur ?

Non, cette antenne est conçue pour une utilisation en intérieur uniquement. L'exposer aux intempéries l'endommagerait.

Que faire si l'image saccade ou se fige ?

Cela peut être dû à un signal faible. Essayez de repositionner l'antenne, activez l'amplificateur, ou éloignez-la d'autres appareils électroniques.

Où trouver le numéro de série de mon antenne ?

Le numéro de série est imprimé sur une étiquette située sous l'antenne ou sur l'emballage d'origine.

MODE D'EMPLOI SDV2730 PHILIPS

FR Antenne intérieure 6

2. Votre antenne de télévision intérieure 7

2.1 Vue d'ensemble du produit 7

3. Préparation à l'utilisation 7

3.1 Installation 7
3.2 Connexion à votre téléviseur 8

4. Comment utiliser votre antenne de télévision 8

4.1 Pour la réception VHF 8
4.2 Pour la réception UHF 8
4.3 Réglage d'un syntoniseur numérique avec cette antenne 9

5. Foire aux questions 9

6. Garantie et service 9

1 Consignes de sécurité importantes

Lisez ce manuel attentivement avant d'utiliser votre antenne de télévision intérieure Philips. Il contient des informations importantes concernant l'installation et le réglage.

© Koninklijke Philips Electronics N.V., 2008. Tous droits réservés. La reproduction de la totalité ou d'une partie du présent manuel est interdite sans l'autorisation écrite du titulaire du droit d'auteur. Les marques de commerce sont la propriété de Koninklijke Philips Electronics N.V. ou de leur détenteur respectif.

Mise au rebut des produits électroniques

Cette antenne est fabriquée avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés.

Veuillez vous informer auprès de votre localité au sujet du système de collecte des produits électriques et électroniques.

Respectez la réglementation locale et ne jetez pas les vieux appareils électroniques dans les ordures domestiques. Une mise au rebut adéquate des anciens appareils évitera des conséquences potentiellement négatives pour l'environnement et la santé humaine.

Apportez le tout au centre de recyclage local.

2 Votre antenne de télévision intérieure

Félicitations pour votre achat et bienvenue dans le monde Philips!

Pour bénéficier pleinement de l'assistance offerte par Philips, enregistrez votre produit sur le site www.philips.com/welcome

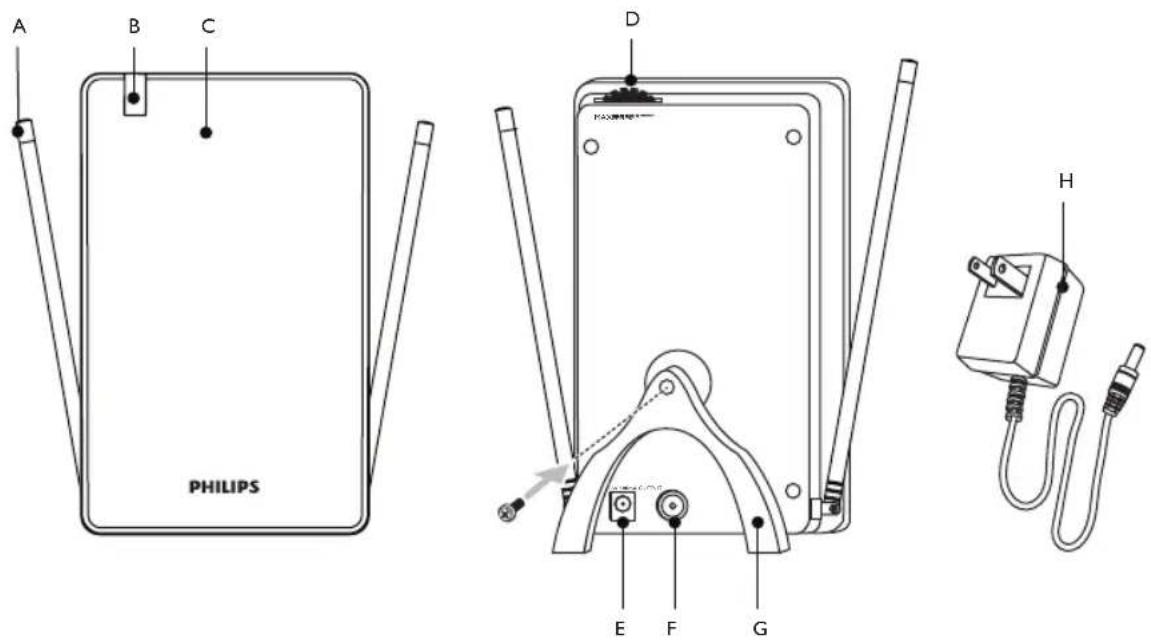

2.1 Vue d'ensemble du produit

A Antenne VHF
B Indicateur d'alimentation
C Antenne UHF
D Commutateur marche/arrêt/réglage de l'amplification
E Connexions de l'alimentation 6 V c.c.
F Sortie pour la connexion au téléviseur
G Support
H Adaptateurs 120 V c.a./6 V c.c. inclus

3 Préparation à l'utilisation

Avant de commencer : pour que cte antenne fonctionne

adéquatement, vous devez sélectionner dans le menu du téléviseur la source d'entrée par antenne plutôt que par câble ou satellite.

3.1 Installation

Choix de l'emplacement optimal

Avant l'installation, déterminez l'emplacement idéal pour la meilleure réception. Il est important qu'il n'y ait pas d'obstruction entre l'émetteur et l'antenne. Pour de meilleurs résultats, l'antenne devrait faire face à l'émetteur.

Conseil

Si possible, choisissez un emplacement près d'une fenêtre pour que l'antenne soit dans l'axe direct de l'émetteur.

Conseil

Ne placez pas l'antenne sur une surface métallique.

3.2 Connexion au téléviseur

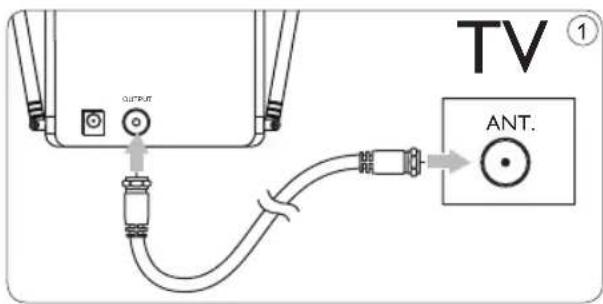

1 Branchez l'extrémité d'un câble coaxial au signal de sortie de l'antenne et l'autre extrémité à l'entrée de votre récepteur. ①
2 Branchez la fiche d'alimentation c.c. sur l'antenne et la source d'alimentation sur une prise 120 V c.a. ②

4 Comment utiliser votre antenne de télévision

4.1 Pour la réception VHF

1 Déployez les dipôles télescopiques complètement. ③
2 Syntonisez le téléviseur au canal désiré. Ajustez les dipôles en les déplaçant dans différentes directions vers le haut ou vers le bas jusqu'à ce que la réception soit bonne. ③
3 Allumez l'amplificateur en tournant le commutateur de réglage de l'amplification vers sa position maximale jusqu'à obtenir une bonne réception. ④

Remarque

Vous devrez peut-être baisser le commutateur de réglage de l'amplification à une position inférieure pour une réception optimale.

4.2 Pour la réception UHF

1 Syntonisez le téléviseur au canal désiré.
2 Orientez l'antenne vers l'émetteur jusqu'à obtenir une réception idéale.
3 Allumez l'amplificateur en tournant le commutateur de réglage de l'amplification vers sa position maximale jusqu'à amélioration de la réception.

Remarque

Vous devrez peut-être baisser le commutateur de réglage de l'amplification à une position inférieure pour une réception optimale.

Conseil

Cette antenne a été conçue pour être placée en position verticale Ⓐ et horizontale Ⓑ pour améliorer encore les possibilités de réception. ⑤

4.3 Réglage d'un syntoniseur numérique avec cette antenne

Les syntoniseurs des téléviseurs numériques doivent être programmés pour capter les canaux dans votre région. Ce processus automatique fait partie en général du réglage du syntoniseur. Cependant, si l'antenne n'est pas réglée correctement, il se pourrait que le syntoniseur ne puisse capter correctement les canaux.

Si vous disposez d'une antenne sur le toit ou d'un autre type d'antenne qui est déjà reliée à un syntoniseur numérique, vous pouvez utiliser l'antenne pour programmer le syntoniseur. Les canaux seront mémorisés par le syntoniseur, ce qui rendra l'alignement de l'antenne plus facile.

Une autre méthode consiste à connecter l'antenne directement au téléviseur (sans utiliser le syntoniseur) et à syntoniser des canaux analogiques pour déterminer le meilleur emplacement pour l'antenne, puis de reconnecter le syntoniseur; si vous disposez d'une réception adéquate, vous devriez être en mesure de programmer le syntoniseur.

5 Foire aux questions

Cette antenne fonctionnera-t-elle pour les transmissions analogiques?

Oui, cette antenne a la capacité de capter les émissions de télévision analogique dans les bandes UHF et VHF.

Cette antenne pourra-t-elle capter les émissions de télévision numérique digitale et/ou à haute définition (HD-ATSC)

Oui, cette antenne est conçue pour capter les émissions de télévision numérique digitale et/ou à haute définition (HD-ATSC) dans les bandes UHF et VHF.

Où devrais-je placer l'antenne pour la meilleure réception possible?

Si possible, choisissez un emplacement près d'une fenêtre pour que l'antenne soit dans l'axe direct de l'émetteur.

Remarque

Pour une meilleure réception, vous devriez aussi éviter de placer l'antenne sur une surface métallique, ce qui pourrait causer des interférences.

Comment savoir quel niveau d'amplification est requis pour recevoir une image nette?

Une fois les dipôles VHF déployés et réglés sur la longueur maximale, lancez l'amplificateur. Il est plus facile de commencer avec un gain maximal et de diminuer au fur et à mesure. Dans certains cas, vous pourrez recevoir une image plus claire avec moins de gain qu'indiqué.

Puis-je régler cette antenne avec un syntoniseur numérique?

Oui, cette antenne peut-être réglée avec un syntoniseur numérique. Reportez-vous à la section 4.3 du manuel d'utilisation.

6 Garantie et service

Des renseignements sur la garantie peuvent être consultés sur le site : www.philips.com/welcome.

Pour obtenir du soutien technique, envoyez un courriel indiquant le numéro de modèle de l'antenne et une description détaillée du problème à l'adresse suivante : [e-mail]
