Type de produit	Onduleur (UPS) ligne interactive
Marque	Eaton
Modèle	Evolution 1150 Tower
Puissance apparente (VA)	1150 VA
Puissance active (W)	650 W
Topologie	Ligne interactive avec régulation automatique de tension (AVR)
Tension d'entrée nominale	230 V CA
Tension de sortie nominale	230 V CA
Nombre de prises de sortie	8 prises (dont 4 avec protection contre les surtensions et batterie de secours)
Autonomie à pleine charge	Environ 5 minutes
Dimensions (L × P × H)	230 × 370 × 88 mm
Poids net	12,5 kg
Alimentation	Batterie interne plomb-acide scellée, sans entretien
Fonctions principales	Protection contre les surtensions, régulation automatique de tension, filtre antiparasites, démarrage à froid, gestion via USB
Entretien et nettoyage	Dépoussiérer régulièrement les grilles d'aération avec un chiffon sec
Sécurité	Protection contre les courts-circuits, les surcharges et les décharges profondes
Pièces détachées et réparabilité	Batterie remplaçable par l'utilisateur, fusible de protection accessible
Informations générales	Garantie constructeur 2 ans, logiciel de gestion Eaton Intelligent Power Manager inclus

FOIRE AUX QUESTIONS - Evolution 1150 Tower EATON

Quelle est la puissance de l'Eaton Evolution 1150 Tower ?

Cet onduleur délivre une puissance apparente de 1150 VA et une puissance active d'environ 650 W.

Combien de prises sont disponibles sur l'Evolution 1150 Tower ?

Il dispose de 8 prises de sortie, dont 4 avec protection batterie et surtension, et 4 avec protection surtension uniquement.

Quelle est l'autonomie de l'onduleur Eaton Evolution 1150 Tower ?

L'autonomie à pleine charge (650 W) est d'environ 5 minutes. Elle augmente si la charge est plus faible.

Comment remplacer la batterie de l'Evolution 1150 Tower ?

La batterie est remplaçable par l'utilisateur. Il suffit de retirer le panneau avant et de débrancher les connecteurs. Consultez la notice pour le modèle de batterie compatible.

L'Eaton Evolution 1150 Tower est-il adapté aux PC gamers ?

Oui, sa puissance de 650 W est suffisante pour la plupart des PC gamers. Il offre une régulation de tension et une protection contre les surtensions.

Puis-je connecter un scanner ou une imprimante sur l'onduleur ?

Oui, mais veillez à ne pas dépasser la puissance maximale. Les imprimantes laser consomment beaucoup en pic, préférez les prises avec protection surtension seule.

Comment installer le logiciel de gestion Eaton ?

Téléchargez Eaton Intelligent Power Manager sur le site Eaton, connectez l'onduleur via USB et suivez les instructions à l'écran.

Que faire si l'onduleur émet un bip continu ?

Cela indique une surcharge ou une batterie défaillante. Réduisez la charge ou remplacez la batterie.

L'onduleur protège-t-il contre les variations de tension ?

Oui, grâce à la régulation automatique de tension (AVR), il stabilise la tension sans basculer sur batterie, prolongeant ainsi la durée de vie de la batterie.

Où trouver la notice complète de l'Eaton Evolution 1150 Tower ?

La notice est disponible en téléchargement gratuit sur notice-facile.com dans plusieurs langues.

MODE D'EMPLOI Evolution 1150 Tower EATON

Manuel d'installation et d'utilisation

Pulsar Series

Nous vous remercions d'avoir choisi un produit EATON pour la sécurité de vos applications.

La gamme Evolution a été élaborée avec le plus grand soin.

Pour exploiter au mieux les performances de votre ASI (Alimentation Sans Interruption), nous vous conseillons de prendre le temps de lire ce manuel.

Avant l'installation de Evolution, lire le livret qui présente les consignes de sécurité à respecter. Suivre ensuite les instructions du présent manuel.

Nous vous invitons à découvrir l'offre de EATON ainsi que les options de la gamme Evolution en visitant notre site WEB : www.eaton.com, ou en contactant votre représentant EATON.

Respect de l'environnement

La société EATON s'est engagée dans une politique de protection et de préservation de l'environnement. Nos produits sont développés selon une démarche d'éco-conception.

Substances

Ce produit ne contient ni de CFC, ni de HCFC, ni d'amiante.

Emballage

Pour améliorer le traitement des déchets et faciliter le recyclage, séparez les éléments de l'emballage.

• Le carton est composé de plus de 50% de carton recyclé.
• Les sacs et sachets sont en polyéthylène.
• Les matériaux constituant l'emballage sont recyclables et marqués du symbole d'identification

Matériaux Abbréviation Numéro		dans le symbole
Polyéthylène Téraphthalate PET 01
Polyéthylène Haute Densité HDPE 02
Polyvinyle Chloride PVC 03
Polyéthylène Basse Densité LDPE 04
Polypropylène PP 05
Polystyrène PS	06

Suivre les règlementations locales en vigueur pour l'élimination de l'emballage.

Fin de vie

La société EATON s'est engagée à traiter les produits en fin de vie selon les règlementation locales.

EATON travaille avec des sociétés en charge de la collecte et de l'élimination de nos produits en fin de vie.

Produit

Le produit est composé de matériaux recyclables.

Son démantèlement et sa destruction doivent se faire en accord avec les règlementations locales en vigueur concernant les déchets.

Le produit en fin de vie doit être déposé dans un centre de traitement des déchets électriques et électroniques.

Batterie

Le produit contient des batteries au plomb qui doivent être traitées suivant les règlementations locales en vigueur concernant les batteries.

Pour suivre ces règlementations et éliminer la batterie de manière propre, il est possible de l'extraire du produit.

Introduction

Pictogrammes utilisés

Consignes à suivre impérativement.

Informations, conseils, aide.

Indication visuelle à observer.

Action à réaliser.

Signalisation sonore.

Les conventions adoptées pour représenter les voyants dans les illustrations sont les suivantes :

Voyant éteint.

Voyant allumé.

Voyant clignotant.

1. Présentation

1.3 Panneau d'affichage et de commande 7

2. Installation

2.1 Déballage et vérification du contenu 8

2.2 Installation du modèle tour 9

2.3 Installation du modèle rack 9

2.4 Installation du modèle 650 rack ....10

2.4 Ports de communication 11

Raccordement du port de communication RS232 ou USB (facultatif) 11

Installation des cartes de communication (en option) 11

Caractéristiques du port de communication par contacts (facultatif)....11

2.5 Raccordements des équipements....12

3. Utilisation

3.1 Mise en service et fonctionnement normal....13

3.2 Fonctionnement sur batterie ....13

3.3 Retour du réseau électrique....13

3.4 Arrêt de l'ASI....14

3.5 Utilisation des fonctions de commande à distance de l'ASI....14

4. Accès aux mesures et personnalisation ¹⁵

5. Maintenance

5.1 Dépannage....16

5.2 Remplacement du module batterie du modèle «tour» 16

Rappel sur les consignes de sécurité ....16

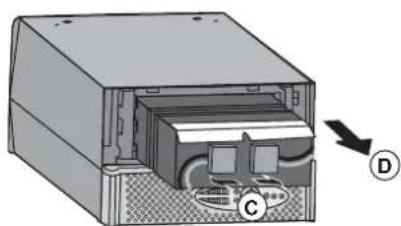

Démontage du module batterie....16

Remontage du nouveau module batterie....17

5.3 Remplacement du module batterie du modèle «rack» 17

Rappel sur les consignes de sécurité ....17

Démontage du module batterie....17

Remontage du nouveau module batterie....18

5.4 Centre de formation....18

6. Annexes

6.1 Spécifications techniques ....19

6.2 Glossaire 20

1. Présentation

(1) Emplacement pour carte de communication optionnelle

(2) Prise pour le raccordement au réseau électrique d'alimentation

(3) 2 prises pour le raccordement des équipements

(4) Port de communication RS232

(5) 2 prises programmables (1 et 2) pour le raccordement des équipements

(6) Port de communication USB

(7) Connecteur pour le raccordement d'une commande Marche/Arrêt distante et d'un arrêt d'urgence.

Evolution 650/850/1150/1550 Rack

Evolution 650/850/1150 Rack

1.3 Panneau d'affichage et de commande

(8) Barregraphe du niveau de puissance utilisé en sortie

(9) Prise programmable 1 alimentée

(10) Bouton de commande Marche/Arrêt (ON/OFF) de l'ASI et des prises de sortie

(11) Barregraphe du niveau de charge de la batterie

(12) Prise programmable 2 alimentée

(13) Voyant équipements protégés

(14) Voyant de fonctionnement dégradé

(15) Voyant équipements non protégés

Barregraphes (8) et (11)

2. Installation

2.1 Déballage et vérification du contenu

(16) ASI Evolution version tour ou version rack.
(17) 2 cordons pour raccorder les équipements.
(18) Documentation.
(19) CD-ROM Solution-Pac.
(20) Câble de communication RS232.
(21) Câble de communication USB.
(22) Kit de montage en armoire 19 pouces (version rack uniquement, sauf 650 Rack).
(23) système de verrouillage des cordons d'alimentation des équipements (version rack uniquement).

Les emballages doivent être éliminés conformément aux règlementations en vigueur concernant les déchets. Ils portent des symboles de recyclage pour faciliter le tri.

2. Installation

2.2 Installation du modèle tour

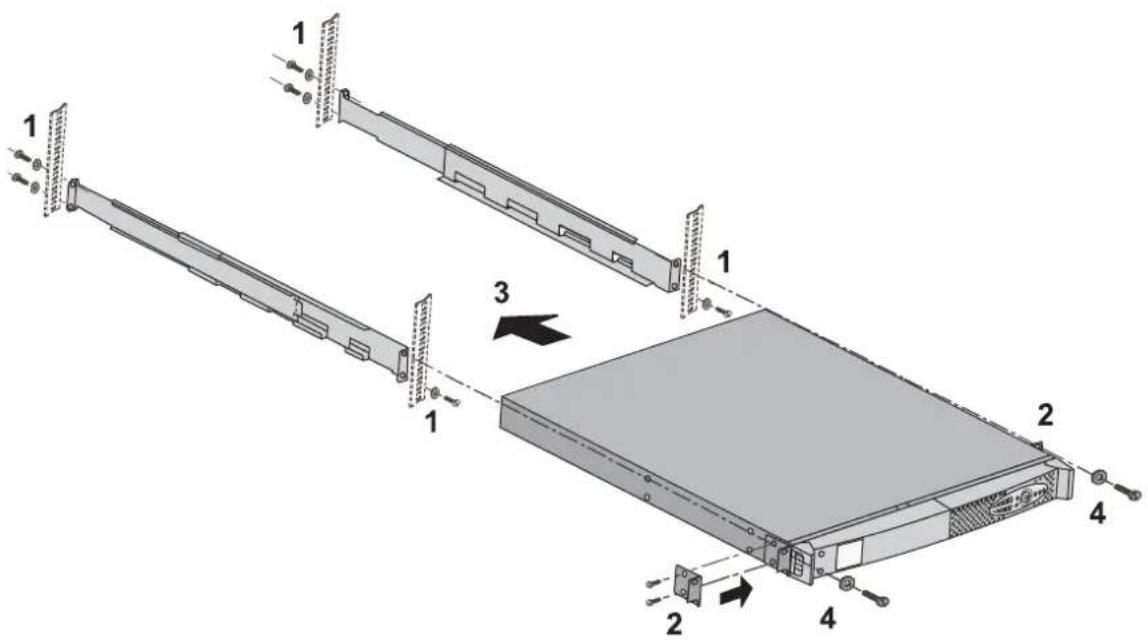

2.3 Installation du modèle rack

Suivre les étapes 1 à 4 pour le montage du module sur ses rails.

Les rails et le nécessaire de montage sont fournis par EATON.

2. Installation

2.4 Installation du modèle 650 rack

Suivre les étapes 1 à 3 pour le montage du module en rack.

Le nécessaire de montage est fourni par EATON.

2. Installation

2.5 Ports de communication

Raccordement du port de communication RS232 ou USB (facultatif)

Le port de communication RS232 et le port de communication USB ne peuvent fonctionner simultanément.

1 - Connecter le câble de communication

RS 232 (20) ou USB (21) sur le port série ou USB de l'équipement informatique.

2 - Connecter l'autre extrémité du câble de communication (20) ou (21) sur le port de communication USB (6) ou RS232 (4) de l'ASI.

L'ASI peut désormais dialoguer avec un logiciel d'administration, de personnalisation ou de sécurité EATON.

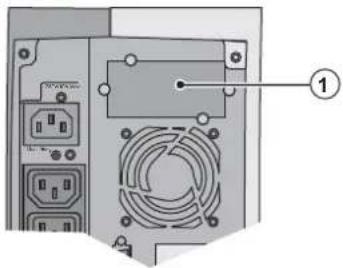

Installation des cartes de communication (en option)

Emplacement, à accès restreint, de la carte de communication.

Il n'est pas nécessaire d'arrêter l'ASI pour installer la carte de communication :

1 - Oter le plastron (1) de l'ASI fixé par des vis.
2 - Insérer la carte de communication dans l'emplacement prévu.
3 - Fixer le plastron de la carte à l'aide des vis.

Caractéristiques du port de communication par contacts (facultatif)

• Broches 1, 2, 3, 5, 6 : non utilisées
• Broche 4 : commun utilisateur
• Broche 7 : batterie basse
- Broche 8 : ASI en marche, équipements alimentés
• Broche 9 : fonctionnement sur batterie.

n.o.: contact normalement ouvert.

Quand une information est active, le contact est fermé entre la broche commune 4 et la broche de l'information correspondante.

Caractéristiques des contacts (optocoupleurs)

• Tension : 48 V DC max
, Courant : 25 mA max
- Puissance : 1.2 W

2. Installation

2.6 Raccordement des équipements

Vérifier que les indications portées sur la plaque d'identification située à l'arrière de l'appareil correspondent au réseau électrique d'alimentation et à la consommation électrique réelle des équipements.

1 - Débrancher le cordon (1) de l'alimentation (non fourni) de l'équipement.

2 - Connecter ce cordon sur la prise (2), puis sur la prise du réseau électrique d'alimentation.

3 - Raccorder les équipements à l'ASI à l'aide des cordons (17).

Connector de préférence les équipements prioritaires sur les 2 prises (3) et les équipements non prioritaires sur les 2 prises (5) programmables (1 et 2).

Pour pouvoir programmer l'arrêt des prises (5) en cours d'autonomie batterie et optimiser ainsi la durée de cette autonomie, il est nécessaire d'avoir accès au logiciel de communication EATON.

(1) Caractéristiques du cordon : 250 V - 10 A (section 1mm², type HO5).

Fixer le système de maintien des câbles (modèle "rack" uniquement)

4 - Verrouiller le raccordement en fixant le système de maintien des câbles (23).

Nota : l'appareil recharge sa batterie dès qu'il est raccordé au réseau électrique, même sans appuyer sur le bouton (10).

Après la première mise sous tension, il faudra au moins 8 heures pour que la batterie puisse fournir l'autonomie nominale.

3. Utilisation

3.1 Mise en service et fonctionnement normal

Appuyer sur le bouton (10) environ 1 seconde.

• Le buzzer émet un bip et tous les voyants s'allument simultanément.
• Si le réseau électrique d'alimentation est présent : le bouton (10) et le voyant (13) sont allumés : les équipements sont alimentés par le réseau électrique. Si les conditions le permettent, l'ASI réalise un test batterie signalé par les voyants (11) et le buzzer.
• Si le réseau électrique d'alimentation est absent : le bouton (10), les voyants (13) et (14) sont allumés : les équipements sont alimentés par l'ASI qui fonctionne sur batterie.

Les équipements connectés sont protégés par l'ASI.

Si le voyant (15) est allumé, un défaut est présent (voir chapitre "Anomalies").

3.2 Fonctionnement sur batterie

Passage sur batterie

• Les équipements connectés continuent à être alimentés par l'ASI quand le réseau électrique n'est plus disponible. L'énergie fournie provient de la batterie.
  • Le bouton (10) et les voyants (13) et (14) sont allumés.
  • L'alarme sonore émet un bip toutes les 10 secondes.

Les équipements connectés sont alimentes à partir de la batterie.

Seuil de préalarme de fin d'autonomie batterie

• Le bouton (10) et les voyants (13) et (14) sont allumés.
• L'alarme sonore émet un bip toutes les 3 secondes.

L'autonomie batterie restante est faible.

Fermer toutes les applications des équipements connectés car l'arrêt automatique de l'ASI est imminent.

Fin d'autonomie batterie

• Tous les voyants sont éteints.
  • L'alarme sonore est silencieuse.

L'ASI est arrêtée complètement.

3.3 Retour du réseau électrique

Après la coupure, l'ASI redémarre automatiquement au retour du réseau électrique (à moins que cette fonction n'ait été désactivée via la personalisation de l'ASI) et les équipements sont à nouveau alimentés.

3. Utilisation

3.4 Arrêt de l'ASI

Presser le bouton (10) plus de 2 secondes.

Les équipements connectés à l'ASI ne sont plus alimentés.

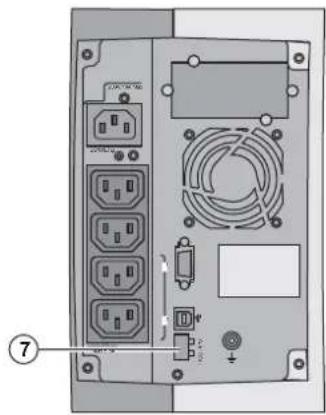

3.5 Utilisation des fonctions de commande à distance de l'ASI

Evolution dispose au choix de deux dispositifs de commande à distance.

- RPO : c'est une fonction d'arrêt à distance de l'ASI (Remote Power Off) qui permet de mettre hors tension l'ensemble des équipements connectés à l'ASI par un contact utilisateur déporté.

Le redémarrage de l'ASI nécessite une intervention manuelle.

- ROO : c'est une fonction de marche/arrêt à distance de l'ASI (Remote ON/OFF) qui permet d'avoir l'action du bouton (10) déportée.

Ces fonctions sont obtenues par l'ouverture du contact que l'on raccorde entre les broches appropriées du connecteur (7) sur la face arrière de l'ASI (voir figures ci-après).

Raccordement et test des commandes à distance

1 - Vérifier que l'ASI est en position arrêt et que le réseau électrique d'alimentation est déconnecté.

2 - Oter le connecteur (7) en dévissant les vis.
3 - Raccorder un contact sec isolé, de type normalement fermé (60 V DC / 30 V AC max, 20 mA max, section de câble de 0,75 mm²) entre les deux broches du connecteur (7), voir figure.

Contact fermé : mise en marche de l'ASI (ASI raccordée au réseau et réseau présent)

Nota : la commande Marche/Arrêt locale par le bouton (10) reste prioritaire par rapport à la commande à distance.

Contact ouvert : arrêt de l'ASI, le voyant (14) s'allume.

Pour revenir en fonctionnement normal, désactiver le contact externe d'arrêt à distance et redémarrer l'ASI par le bouton (10).

4 - Embrocher le connecteur (7) à son emplacement sur la face arrière de l'ASI.
5 - Raccorder et redémarrer l'ASI selon les procédures décrites précédemment.
6 - Activer le contact externe d'arrêt à distance pour tester la fonction.

Attention : ce connecteur doit être exclusivement relié à des circuits de niveau TBTS (Très Basse Tension de Sécurité).

4. Accès aux mesures et personnalisation

• Insérer le CD ROM Solution-Pac dans votre lecteur.
• Sur le premier écran du navigateur, sélectionner "Solution Point à Point" et suivre les instructions pour installer le logiciel Personal Solution-Pac.
• Sélectionner ensuite "Configuration", puis "Configuration avancée" et "Paramètres onduleur".

Noter que les versions Linux/Unix/MacOS du logiciel Personal Solution-Pac n'incluent pas cette possibilité.

Vous pouvez modifier les paramètres de réglage suivants (les commentaires détaillés sont disponibles dans le logiciel Personal Solution-Pac) :

Personnalisation de la sortie principale

Fonction Personnalisation usine Autres choix
Tension de sortie en fonctionnement sur batterie 230 Volts AC 200/208/220/240 Volts AC
Seuil d’alarme surcharge utilisation 105% 30/50/70%

Personnalisation des seuils de tension

Fonction Personnalisation usine Autres choix
Seuil haut de passage sur batterie 294 Volts AC De	271 à 294 Volts AC
Seuil bas de passage sur batterie 160 Volts AC De	160 à 180 Volts AC
Seuil d'activation du mode «fader» 265 Volts AC De	244 à 265 Volts AC
Seuil d'activation du mode «booster» 184 Volts AC	De 184 à 207 Volts AC
Plage maximale de tension d'entrée	Désactivée	Activée (1)

(1) Seuil de tension basse de passage sur batterie : 150V.

Personnalisation de la sensibilité de l'ASI

Fonction Personnalisation usine Autres choix
Niveau de sensibilité de l’ASI	Normale	Haute ou basse

Personnalisation des conditions de marche/arrêt de l'ASI

Fonction Personnalisation usine Autres choix
Démarrage automatique	Activé	Désactivé
Démarrage sur batterie	Activé	Désactivé
Arrêt forcé	Activé	Désactivé
Mode économie d’énergie	Désactivé	Activé
Marche/arrêt de l’ASI par logiciel	Activé	Désactivé
Niveau de la batterie avant redémarrage	0%	De 0 à 100%

Personnalisation de la batterie

Fonction Personnalisation usine Autres choix
Périodicité du test batterie	Hebdomadaire	Pas de test / Journalier / Mensuel
Préalarme de fin d’autonomie	20%	De 0 à 100%
Protection contre les décharges profondes	Activée	Désactivé
Alarme sonore	Activée	Désactivé

5. Maintenance

5.1 Dépannage

	Symptôme Diagnostic Remède
1 Lors du démarrage de l'ASI par le bouton (10), tous les voyants s'allument une fois et le buzzer émet un bip, puis le voyant (14) reste allumé.		L'action du contact arrêt à distance (RPO) a provoqué l'arrêt de l'ASI et empêche son redémarrage.	Remettre le contact en position normale et appuyer sur le bouton (10) pour redémarrer.
2	Le bouton (10) et les voyants (13) et (14) sont allumés, et tous les voyants du baregraphe (8) clignotent.	Le taux de charge dépasse le niveau de surcharge paramétré ou la capacité de l'ASI.	Vérifier la puissance absorbée par les équipements raccordés et déconnecter les équipements non prioritaires. Vérifier le niveau de surcharge paramétré.
3	Le bouton (10) et le voyant (15) sont allumés, et tous les voyants du baregraphe (8) clignotent.	Une surcharge critique est atteinte en sortie de l'appareil. En cas de perte du réseau d'alimentation, les équipements ne seront pas alimentés en mode batterie.	Vérifier la puissance absorbée par les équipements raccordés et déconnecter les équipements non prioritaires.
4	Le voyant (15) est allumé, et tous les voyants du baregraphe (11) clignotent.	Un défaut a été détecté sur la batterie lors du test automatique.	Remplacer les éléments de la batterie (voir §5.2, Remplacement du module batterie).
5	Le voyant (15) seul est allumé, et le buzzer émet un bip continu.	L'ASI présente un défaut interne, et l'ensemble des équipements n'est plus alimenté.	Faire appel au service après vente.

5.2 Remplacement du module batterie du modèle "tour"

Rappel sur les consignes de sécurité :

La batterie présente un risque d'électrocution et un courant de court-circuit élevé. Les précautions suivantes doivent être prises pour toute intervention sur les éléments batterie :

• Oter des mains montres, bagues, alliances, bracelets ou tout autre objet métallique,
  • Utiliser des outils dont le manche est isolé.

Démontage du module batterie

L'appareil doit être orienté comme dans la figure ci-contre.

A - Dévisser les deux vis de la partie gauche.

B - Soulever et tirer vers soi le panneau comportant le logo.

C - Tirer sur les deux connecteurs pour débrancher le bloc batterie (ne jamais tirer sur les câbles).

D - Tirer sur la languette plastique pour extraire la batterie.

Remontage du nouveau module batterie

Réaliser les opérations décrites ci-dessus en sens inverse.

Pour préserver la sécurité et le même niveau de performance, utiliser des éléments batterie fournis par EATON. Veillez à bien enfoncer les parties mâles et femelles du connecteur lors du raccordement.

5.3 Remplacement du module batterie du modèle "rack"

Rappel sur les consignes de sécurité

La batterie présente un risque d'électrocution et un courant de court-circuit élevé. Les précautions suivantes doivent être prises pour toute intervention sur les éléments batterie :

- Oter des mains montres, bagues, alliances, bracelets ou tout autre objet métallique, - Utiliser des outils dont le manche est isolé.

Démontage du module batterie

A - Dévisser les 2 vis de la partie gauche de la face avant.

B - Débrancher le bloc batterie en séparant les 2 connecteurs (ne jamais tirer sur les câbles).

C - Retirer cette partie.

5. Maintenance

D - Extraire le bloc batterie en tirant sur la languette plastique et procéder à son remplacement

Remontage du nouveau module batterie

Réaliser les opérations décrites ci-dessus en sens inverse.

Pour préserver la sécurité et le même niveau de performance, utiliser des éléments batterie fournis par EATON. Veillez à bien enfoncer les parties mâles et femelles du connecteur lors du raccordement.

5.4 Centre de formation

Pour maîtriser l'exploitation de votre appareil EATON et intervenir au premier niveau, nous mettons à votre disposition un programme complet de formations techniques en langues anglaise et française.

Pour plus d'informations, consulter notre site internet : www.eaton.com

6.1 Spécifications techniques

Evolution	650 / 650 Rack	850 / 850 Rack	1150 / 1150 Rack	1550 / 1550 Rack
Puissance de sortie 650 VA /	420 W	850 VA /600 W	1150 VA /770 W	1550 VA /1100 W
Réseau électrique d'alimentationTension d'entrée nominalePlage de tension d'entréePlage de fréquence entrée 50 HzPlage de fréquence entrée 60 Hz	Monophasée 220~240 Vde 160V à 294 V (1)47Hz à 70Hz (2)56.5Hz à 70Hz (2)
Sortie utilisation en fonctionnement sur batterieTensionFréquence	230 V (+6% / -10%) (3)50/60 Hz ±0,1 Hz
Batterie (au plomb étanche, sans entretien)Modèle tourModèle rack	1 x 12V - 9 Ah2 x 6V - 9 Ah	2 x 12V - 7.2 Ah4 x 6V - 7,2 Ah	2 x 12V - 9 Ah4 x 6V - 9 Ah	3 x 12V - 9 Ah6 x 6V - 9 Ah
EnvironnementTempérature de fonctionnementTempérature de stockageHumiditéNiveau de bruit	O°C à 35°C O°C à 40°C
	-25°C à 40°C20% à 90% (sans condensation)< 40dbA

(1) Seuils hauts et bas ajustables par le logiciel Personal Solution-Pac

(2) Jusqu'à 40 Hz en mode fréquence étendue (programmable par le logiciel Personal Solution-Pac)

(3) Ajustable parmi 200V (déclassement de 10% de la puissance de sortie) / 208V / 220V / 230V / 240V

6. Annexes

6.2 Glossaire

AC Normal Il s'agit du réseau électrique d'alimentation normal de l'ASI.

Autonomie Temps pendant lequel les équipements sont alimentés par l'ASI fonctionnant sur batterie.

Décharge Décharge de la batterie au delà de la limite permise occasionnant des dommages profonde irréversibles sur la batterie.

Démarrage sur batterie Permet la mise sous tension des équipements connectés à l'ASI en absence du réseau électrique d'alimentation. L'ASI fonctionne alors sur batterie uniquement.

Equipements Appareils ou dispositifs raccordés en sortie de l'ASI.

Marche/Arrêt Permet d'autoriser ou d'interdire au logiciel de protection des systèmes informatiques le déclenchement de séquences Marche/Arrêt de l'ASI. onduleur par logiciel

Mode "booster" Mode de fonctionnement automatique de l'ASI permettant de remonter la tension du réseau électrique, en cas de faiblesse de celle-ci, au-dessus d'une valeur définie par personnalisation, et ceci sans décharger la batterie.

Mode "fader" Mode de fonctionnement automatique de l'ASI permettant d'abaisser la tension du réseau électrique, en cas de valeur trop élevée de celle-ci, au-dessous d'une valeur définie par personnalisation, et ceci sans décharger la batterie.

Personnalisation Programmation de certains paramètres différente de la configuration standard de sortie usine. Certaines fonctions de l'ASI peuvent être modifiées par le logiciel Personal Solution-Pac afin de mieux satisfaire vos besoins.

Prises programmables Prises commandables pour délestage automatique, arrêt à distance et démarrage séquenciel (personnalisation par le logiciel Personal Solution-Pac).

Seuil de préalarme de fin d'autonomie batterie Il s'agit d'un seuil du niveau de tension batterie permettant de détecter la fin prochaine de l'autonomie batterie et prendre alors les disposition imposées par la coupure prochaine de tension sur les équipements.

Taux de charge Rapport de la puissance consommée par les équipements connectés à l'ASI sur la puissance maximale que peut fournir l'ASI.

Test de la batterie Test interne à l'ASI permettant de vérifier l'état de la batterie.

Evolution

650/650 Rack 1U

850/850 Rack 1U

1150/1150 Rack 1U

1550/1550 Rack 1U
