MANUAL DE USUARIO Evolution 1150 Tower EATON

Manual de instalación y uso

Pulsar Series

Les agradecemos que hayan optado por un producto EATON para la seguridad de sus aplicaciones.

La gama Evolution ha sido elaborada con el mayor esmero.

Para explotar al máximo las altas prestaciones de su SAI (Sistema de Alimentación Ininterrumpida), les aconsejamos que se tomen el tiempo necesario para leer este manual.

Antes de la instalación de Evolution, leerse el cuaderno con las instrucciones de seguridad a seguir. Seguir, a continuación, las instrucciones del presente manual.

Les invitamos a que descubran la oferta de EATON así como las opciones de la gama Evolution visitando nuestro sitio WEB: www.eaton.com, o poniéndose en contacto con su representante EATON.

Respeto medioambiental

La sociedad EATON se ha comprometido en aplicar una política de protección y preservación del medio ambiente. Nuestros productos han sido desarrollados siguiendo una estrategia de ecodiseño.

Sustancias

Este producto no contiene ni CFC, ni HCFC, ni amianto.

Embalaje

Para mejorar el tratamiento de los vertidos y facilitar el reciclaje, separen los elementos del embalaje.

• La caja de cartón está hecha con más de un 50% de cartón reciclado.
• Las bolsas y las bolsitas son de polietileno.
• Los materiales que forman el embalaje son reciclables y están marcados con el símbolo de identificación

Materiales Abreviatura Número		en el símbolo
Polietileno Teraftalate PET 01
Polietileno de Alta Densidad HDPE 02
Polivinilo de Cloruro PVC 03
Polietileno de Baja Densidad LDPE 04
Polipropileno PP	05
Poliestireno PS	06

Cumplir con las normativas locales vigentes para la eliminación del embalaje.

Final de vida útil

La sociedad EATON se ha comprometido en tratar los productos al final de su vida útil de acuerdo con lo dispuesto en las normativas locales.

EATÓN trabaja con empresas encargadas de la recogida y eliminación de nuestros productos al final de su vida útil.

Producto

El producto está hecho con materiales reciclables.

Su desmantelamiento y destrucción tendrán que realizarse conforme a lo dispuesto en las normativas locales vigentes relativas a los vertidos.

El producto, al final de su vida útil, tendrá que ser depositado en un centro de tratamiento de vertidos eléctricos y electrónicos.

Batería

El producto contiene baterías de plomo que tendrán que ser tratadas conforme a lo dispuesto en las normativas locales vigentes relativas a las baterías.

Para cumplir lo dispuesto en esas normativas y eliminar la batería limpiamente, se puede extraer la misma del producto.

Introducción

Pictogramas utilizados

Instrucciones a seguir obligatoriamente

Informaciones, consejos, ayuda.

Indicación visual de obligatoria observancia

Operación a realizar.

Señalización acústica.

Los símbolos convencionales adoptados para representar los indicadores luminosos en las ilustraciones son los siguientes:

Indicador luminoso apagado.

Indicador luminoso encendido.

Indicador luminoso parpadeando.

1. Presentación

1.1 Posiciones estándar....6

Modelos torre 6

Modelos rack 6

1.2 Caras traseras....7

Evolution 650/850/1150/1550 7

Evolution 650/850/1150/1550 Rack 7

1.3 Panel de visualización y de mando 7

2. Instalación

2.1 Desembalaje y comprobación del contenido 8

2.2 Instalación del modelo de torre....9

2.3 Instalación del modelo de rack 9

2.4 Instalación del modelo 650 rack....10

2.5 Puertos de comunicación....11

Conexión del puerto de comunicación RS232 o USB (facultativo)....11

Instalación de las tarjetas de comunicación (opcional)....11

Características del puerto de comunicación por contactos (opcional) 11

2.6 Identificación de los equipos....12

3. Utilización

3.1 Puesta en servicio y en funcionamiento normal....13

3.2 Funcionamiento con batería .....13

3.3 Vuelta de la corriente eléctrica 13

3.4 Parada del SAI....14

3.5 Utilización de las funciones de mando a distancia del SAI 14

4. Acceso a las medidas y personalización ¹⁵

5. Mantenimiento

5.1 Corrección de anomalías....16

5.2 Sustitución del módulo de la batería del modelo de «torre»....16

Recordatorio de las instrucciones de seguridad ....16

Desmontaje del módulo de batería....16

Montaje del nuevo módulo de batería ....17

5.3 Sustitución del módulo de la batería del modelo de «rack» 17

Recordatorio de las instrucciones de seguridad ....17

Desmontaje del módulo de batería....17

Montaje del nuevo módulo de batería ....18

5.4 Centro de formación .....18

6. Anexos

6.1 Especificaciones técnicas....19

6.2 Glosario....20

1. Presentación

1.1 Posiciones estándar

Modelos torre

(1) Emplazamiento para tarjeta de comunicación opcional
(2) Toma para la conexión a la red eléctrica de alimentación
(3) 2 tomas para la conexión de los equipos
(4) Puerto de comunicación RS232
(5) 2 tomas programables (1 y 2) para la conexión de los equipos
(6) Puerto de comunicación USB
(7) Conector para la conexión de un mando a distancia de Marcha/Parada y de una parada de emergencia.

Evolution 650/850/1150/1550 Rack

Evolution 650/850/1150 Rack

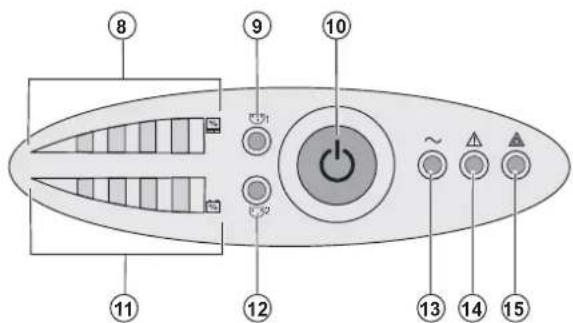

1.3 Panel de visualización y de mando

(8) Barra de leds del nivel de potencia utilizado en la salida

(9) Toma programable 1 alimentada

(10) Botón de control Marcha/Parada (ON/OFF) del SAI y de las tomas de salida

(11) Barra de leds del nivel de carga de la batería

(12) Toma programable 2 alimentada

(13) Indicador luminoso equipos protegidos

(14) Indicador luminoso de funcionamiento degradado

(15) Indicador luminoso equipos no protegidos

Barra de leds (8) y (11)

2. Instalación

2.1 Desembalaje y comprobación del contenido

(16) SAI Evolution versión torre o versión rack.
(17) 2 cables para conectar los equipos.
(18) Documentación.
(19) CD-ROM Solution-Pac.
(20) Cable de comunicación RS232.
(21) Cable de comunicación USB.
(22) Kit de montaje en armario de 19 pulgadas (solo en la versión rack, excepto 650 Rack).
(23) sistema de fijación de los cables de alimentación de los equipos (solo en la versión rack).

Los embalajes tendrán que ser eliminados de conformidad con las normativas vigentes en materia de residuos. Llevan símbolos de reciclado para facilitar la clasificación.

2. Instalación

2.2 Instalación del modelo torre

2.3 Instalación del modelo rack

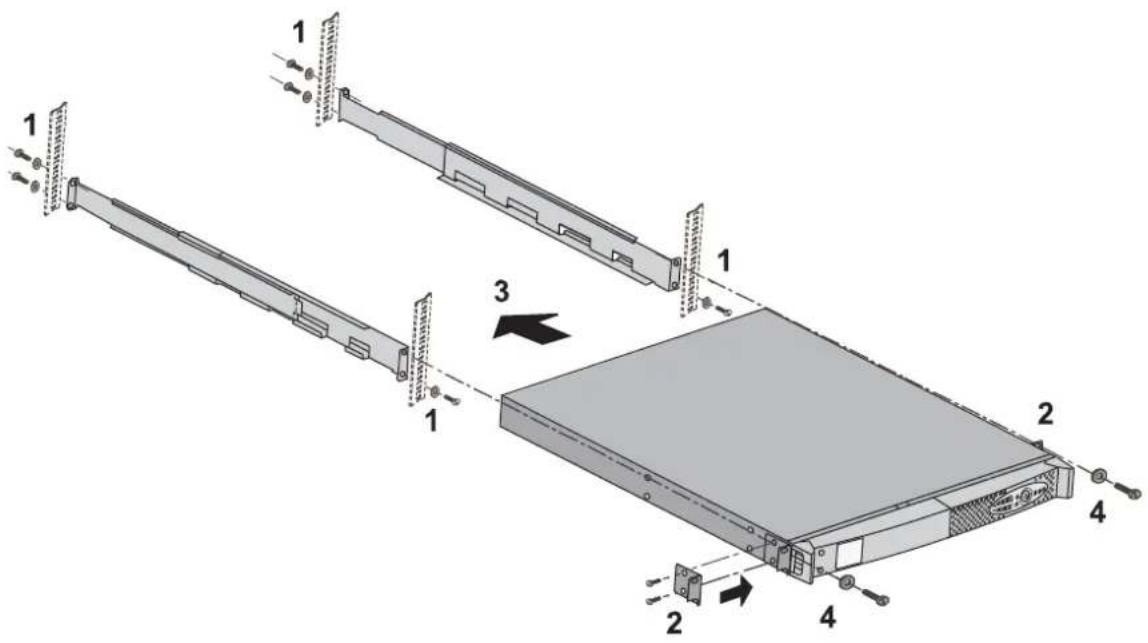

Seguir las etapas 1 a 4 para el montaje del módulo sobre sus rieles.

Los rieles y el material necesario para el montaje son suministrados por EATON.

2. Instalación

2.4 Instalación del modelo 650 rack

Seguir las etapas 1 a 3 para el montaje del módulo en rack.

EATON suministra el material necesario para el montaje.

2,5 Puertos de comunicación

Conexión del puerto de comunicación RS232 o USB (facultativo)

El puerto de comunicación RS232 y el puerto de comunicación USB no pueden funcionar de forma simultánea.

1 - Conectar el cable de comunicación RS

232 (20) o USB (21) al puerto serie o USB del equipo informático.

2 - Conectar la otra extremidad del cable de comunicación (20) o (21) al puerto de comunicación USB (6) o RS232 (4) del SAI.

El SAI ya podrá dialogar con un software de administración, de personalización o de seguridad EATON.

Instalación de las tarjetas de comunicación (opcional)

Emplazamiento, de acceso restringido, de la tarjeta de comunicación.

No será necesario parar el SAI para instalar la tarjeta de comunicación:

1 – Quitar la placa protectora (1) del SAI fijada con tornillos.
2 - Insertar la tarjeta de comunicación en el emplazamiento previsto.
3 - Fijar la placa protectora de la tarjeta con los tornillos.

Características del puerto de comunicación por contactos (opcional)

• Patillas 1, 2, 3, 5, 6: no utilizadas
• Patilla 4: común usuario
• Patilla 7: batería baja
• Patilla 8: SAI en marcha, equipos alimentados
• Patilla 9: funcionamiento con batería

n.a.: contacto normalmente abierto.

Cuando una información está activa, el contacto entre la patilla común 4 y la patilla de la información correspondiente está cerrado.

Características de los contactos (optoacopladores)

• Tensión: 48 V DC máx
• Corriente: 25 mA máx.
• Potencia: 1.2 W

2. Instalación

2.6 Conexión de los equipos

Comprobar que las indicaciones señaladas en la placa de identificación situada en la parte trasera del aparato correspondan a la red eléctrica de alimentación y al consumo eléctrico real de los equipos.

1 - Desconectar el cordón (1) de la alimentación (no incluido en el suministro) del equipo.

2 – Conectar este cordón a la toma (2), luego a la toma de la red eléctrica de alimentación.

3 - Conectar los equipos al SAI por medio de los cables (17).

Conectar, preferentemente, los equipos prioritarios a las 2 tomas (3) y los equipos no prioritarios a las 2 tomas (5) programables (1 y 2).

Para poder programar la desconexión de las tomas (5) mientras la batería funciona en modo autónomo y optimizar así la duración de esa autonomía, será necesario tener acceso al software de comunicación EATON.

(1) Características del cordón: 250 V - 10 A (sección 1mm², tipo HO5).

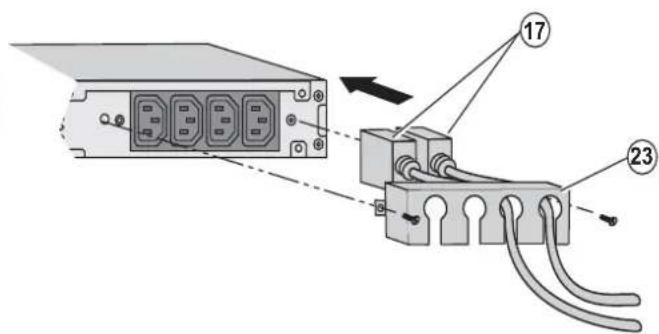

Fijar el sistema de mantenimiento de los cables. (solo en el modelo "rack")

4 - Sujetar los cables de connexionado fijando el sistema de mantenimiento de los cables (23).

Nota: el aparato recarga su batería al ser conectado a la red eléctrica, incluso sin pulsar el botón (10). Tras la primera puesta en tensión, se necesitarán al menos 8 horas para que la batería pueda suministrar la autonomía nominal.

3. Utilización

3.1 Puesta en servicio y en funcionamiento normal

Pulsar el botón (10) durante aproximadamente 1 segundo.

- El buzzer o zumbador emite un bip y todos los indicadores luminosos se encienden simultáneamente. - Si la red eléctrica de alimentación está presente: el botón (10) y el indicador luminoso (13) estarán encendidos: los equipos están siendo alimentados por la red eléctrica. Si las condiciones lo permiten, el SAI realiza un test de la batería indicándolo a través de los indicadores luminosos (11) y del buzzer o zumbador. - Si la red eléctrica de alimentación está ausente: el botón (10) y los indicadores luminosos (13) y (14) estarán encendidos: los equipos están siendo alimentados por el SAI que funciona con la batería.

Los equipos conectados están siendo protegidos por el SAI.

Si el indicador luminoso (15) está encendido, es que existe un fallo (ver capítulo "Anomalías").

3.2 Funcionamiento con batería

Cambio a batería

- Los equipos conectados siguen siendo alimentados por el SAI cuando la red eléctrica ya no está disponible. La energía suministrada procede de la batería. - El botón (10) y los indicadores luminosos (13) y (14) estarán encendidos. - La alarma acústica emite un bip cada 10 segundos.

Los equipos conectados están siendo alimentados a partir de la batería.

Umbral de prealarma de final de autonomía de la batería

- El botón (10) y los indicadores luminosos (13) y (14) estarán encendidos. - La alarma acústica emite un bip cada 3 segundos.

La autonomía restante de la batería está a bajo nivel. Cerrar todas las aplicaciones de los equipos conectados ya que la parada automática del SAI es inminente.

Final de autonomía de la batería

- Todos los indicadores luminosos están apagados. - La alarma acústica está en silencio.

El SAI está completamente parado.

3.3 Vuelta de la corriente eléctrica

Tras el corte, el SAI vuelve a arrancar automáticamente cuando vuelve la corriente eléctrica (a menos que esta función haya sido desactivada mediante la personalización del SAI) y los equipos vuelven a recibir alimentación.

3. Utilización

3.4 Parada del SAI

Presionar el botón (10) durante más de 2 segundos.

Los equipos conectados al SAI ya no están siendo alimentados.

3.5 Utilización de las funciones de mando a distancia del SAI

Evolution dispone de dos dispositivos de mando a distancia, según se elija.

- RPO: es una función de parada a distancia del SAI (Remote Power Off) que permite dejar sin tensión el conjunto de los equipos conectados al SAI mediante un contacto remoto del usuario. El rearranque del SAI requiere una intervención manual.

- ROO: es una función de marcha/parada a distancia del SAI (Remote ON/OFF) que permite recurrir a la acción remota (10) del botón.

Estas funciones se obtienen abriendo el contacto que se conectará entre las patillas adecuadas del conector (7) en la cara trasera del SAI (ver figuras más abajo).

Conexión y test de los mandos a distancia

1 - Comprobar que el SAI esté en posición de parada y que la red eléctrica de alimentación esté desconectada.

2 - Quitar el conector (7) desatornillando los tornillos.
3 – Conectar un contacto seco aislado, del tipo normalmente cerrado (60 Vdc / 30 Vac máx, 20 mA máx, sección de cable de 0,75 mm ² ) entre las dos patillas del conector (7), ver figura.

Contacto abierto: parada del SAI

Contacto cerrado: puesta en marcha del SAI (SAI conectado a la red y red presente)

Nota: el mando Marcha/Parada local mediante el botón (10) es prioritario con respecto al mando a distancia.

Contacto abierto: parada del SAI, el indicador luminoso (14) se enciende.

Para volver al funcionamiento normal, desactivar el contacto externo de parada a distancia y volver a arrancar el SAI con el botón (10).

4 – Encajar el conector (7) en su emplazamiento en la cara trasera del SAI.
5 - Conectar y volver a arrancar el SAI de acuerdo con los procedimientos anteriormente descritos.
6 - Activar el contacto externo de parada a distancia para testar la función.

Atención: este conector tiene que estar exclusivamente conectado a circuitos de nivel MBTS (Muy Baja Tensión de Seguridad).

4. Acceso a las medidas y personalización

• Insertar el CD ROM Solution-Pac en su lector.
• En la primera pantalla del navegador, seleccionar "Solución Punto a Punto" y seguir las instrucciones para instalar el software Personal Solution-Pac.
• A continuación, seleccionar "Configuración" y, luego, "Configuración avanzada" y "Parámetros ondulador".

Tener en cuenta que las versiones Linux/Unix/MacOS del software Personal Solution-Pac no incluyen esta posibilidad.

Podrá modificar los parámetros de ajuste siguientes (los comentarios detallados están disponibles en el software Personal Solution-Pac):

Personalización de la salida principal

Función Personalización de fábrica Otras opciones a elegir
Tensión de salida en funcionamiento con batería 230 Voltios AC 200/208/220/240 Voltios AC
Umbral de alarma de sobrecarga de utilización 105% 30/50/70%

Personalización de los umbrales de tensión

Función Personalización de fábrica Otras opciones a elegir
Umbral alto de cambio a batería 294 Voltios AC De	271 a 294 Voltios AC
Umbral bajo de cambio a batería 160 Voltios AC De	160 a 180 Voltios AC
Umbral de activación del modo «fader» 265 Voltios	AC De 244 a 265 Voltios AC
Umbral de activación del modo «booster» 184 Voltios AC De 184 a 207 Voltios AC
Margen máximo de tensión de entrada Desactivado	Activado	(1)

(1) Umbral de tensión baja de cambio a batería: 150V.

Personalización de la sensibilidad del SAI

Función Personalización de fábrica Otras opciones a elegir
Nivel de sensibilidad del SAI	Normal	Alta o baja

Personalización de las condiciones de marcha/parada del SAI

Función Personalización de fábrica Otras opciones a elegir
Arranque automático	Activada	Desactivada
Arranque con batería	Activada	Desactivada
Parada forzada	Activada	Desactivada
Modo ahorro de energía	Desactivada	Activada
Marcha/parada del SAI por medio de software	Activada	Desactivada
Nivel de la batería antes del rearranque 0%	De 0 a 100%

Personalización de la batería

Función Personalización de fábrica Otras opciones a elegir
Periodicidad del test de batería	Semanal	Ningún test / Diario / Mensual
Prealarma de final de autonomía	20%	De 0 a 100%
Protección contra las descargas profundas	Activada	Desactivada
Alarma acústica	Activada	Desactivada

5. Mantenimiento

5.1 Corrección de anomalías

	Sintoma Diagnóstico Corrección
1 En	el momento de arrancar el SAI con el botón (10), todos los indicadores luminosos se encienden una vez y el buzzer emite un bip, y el indicador luminoso (14) sigue encendido.	La acción del contacto parada a distancia (RPO) ha provocado la parada del SAI e impide su rearranque.	Volver a poner el contacto en posición normal y pulsar el botón (10) para que vuelva a arrancar.
2	El botón (10) y los indicadores luminosos (13) y (14) están encendidos, y todos los indicadores luminosos del barra de leds (8) parpadean.	El índice de carga sobrepasa el nivel de sobrecarga parametrado o la capacidad del SAI.	Comprobar la potencia absorbida por los equipos conectados y desconectar los equipos que no sean prioritarios. Comprobar el nivel de sobrecarga parametrado.
3	El botón (10) y el indicador luminoso (15) están encendidos, y todos los indicadores luminosos del barra de leds (8) parpadean.	Se ha alcanzado una sobrecarga crítica en la salida del aparato. En caso de perdida de la red de alimentación, los equipos no serán alimentados en modo batería.	Comprobar la potencia absorbida por los equipos conectados y desconectar los equipos que no sean prioritarios.
4	El indicador luminoso (15) está encendido, y todos los indicadores luminosos del barra de leds (11) parpadean.	Se ha detectado un fallo en la batería durante el test automático.	Sustituir los elementos de la batería (ver §5.2, Sustitución del módulo de batería).
5	El indicador luminoso (15) únicamente está encendido, y el buzzer emite un bip continuo.	El SAI tiene un fallo interno, y el conjunto de los equipos no recibe ya alimentación.	Ponerse en contacto con el servicio postventa.

5.2 Sustitución del módulo de la batería del modelo "torre"

Recordatorio de las instrucciones de seguridad:

La batería presenta un riesgo de electrocución y una corriente de cortocircuito elevada. Se tendrán que tomar las precauciones siguientes para cualquier intervención en los elementos de la batería:

• Quitarse de las manos relojes, anillos, alianzas, pulseras o cualquier otro objeto metálico,
• Utilizar herramientas cuyo mango esté aislado.

Desmontaje del módulo de batería

El aparato se debe orientar como se muestra en la figura al lado.

A - Desatornillar los dos tornillos de la parte izquierda.

B - Levantar y tirar hacia sí el panel que incluye el logotipo.

C - Tirar de los dos conectores para desconectar el bloque de batería (no tirar nunca de los cables).

D - Tirar de la lengüeta de plástico para extraer la batería

5. Mantenimiento

Montaje del nuevo módulo de batería

Realizar las operaciones descritas más arriba en sentido inverso.

Para preservar la seguridad y el mismo nivel de prestaciones, utilizar elementos de batería suministrados por EATON.
- Procuren acoplar bien hasta el fondo las partes machos y hembras del conector cuando realicen la conexión.

5.3 Sustitución del módulo de la batería del modelo "rack"

Recordatorio de las instrucciones de seguridad

La batería presenta un riesgo de electrocución y una corriente de cortocircuito elevada. Se tendrán que tomar las precauciones siguientes para cualquier intervención en los elementos de la batería:

, Quitarse de las manos relojes, anillos, alianzas, pulseras o cualquier otro objeto metálico,
, Utilizar herramientas cuyo mango esté aislado.

Desmontaje del módulo de batería

A - Desatornillar los 2 tornillos de la parte izquierda de la cara delantera.

B - Desconectar el bloque de batería separando los 2 conectores (no tirar nunca de los cables).

C - Retirar esa parte.

5. Mantenimiento

D - Extraer el bloque de la batería tirando de la lengüeta de plástico y proceder a su sustitución

Montaje del nuevo módulo de batería

Realizar las operaciones descritas más arriba en sentido inverso.

Para preservar la seguridad y el mismo nivel de prestaciones, utilizar elementos de batería suministrados por EATON.
- Procuren acoplar bien hasta el fondo las partes machos y hembras del conector cuando realicen la conexión.

5.4 Centro de formación

Para adquirir dominio en la explotación de su aparato EATON e intervenir a primer nivel, ponemos a su disposición un programa completo de formaciones técnicas en inglés y en francés.

6.1 Especificaciones técnicas

Evolution	650 / 650 Rack	850/850 Rack 1U	1150 / 1150 Rack	1550 / 1550 Rack
Potencia de salida 650 VA /	420 W	850 VA /600 W	1150 VA /770 W	1550 VA /1100 W
Red eléctrica de alimentación• Tensión de entrada nominal• Margen de tensión de entrada• Margen de frecuencia de entrada de 50 Hz• Margen de frecuencia de entrada de 60 Hz	Monofásica 220~240 Vde 160V a 294 V (1)47Hz a 70Hz (2)56,5Hz a 70Hz (2)
Salida utilización en funcionamiento con batería• Tensión• Frecuencia	230 V (+6% / -10%) (3)50/60 Hz ±0,1 Hz
Batería (de plomo hermético, sin mantenimiento)• Modelo torre• Modelo rack	1 x 12V - 9 Ah2 x 6V - 9 Ah	2 x 12V - 7.2 Ah4 x 6V - 7.2 Ah	2 x 12V - 9 Ah4 x 6V - 9 Ah	3 x 12V - 9 Ah6 x 6V - 9 Ah
Medio ambiente• Temperatura de funcionamiento• Temperatura de almacenamiento• Humedad• Nivel acústico	O°C a 35°C O°C a 40°C
	-25°C a 40°C20% a 90% (sin condensación)< 40dbA

(1) Umbrales altos y bajos ajustables con el software Personal Solution-Pac.
(2) Hasta 40 Hz en modo de amplia cobertura de frecuencia (programable con el software Personal Solution-Pac).
(3) Ajustable entre 200V (desclasificación de un 10% de la potencia de salida) / 208V / 220V / 230V / 240V

6. Anexos

6.2 Glosario

AC Normal Se trata de la red eléctrica de alimentación normal del SAI.

Arranque con batería	Permite la puesta en tensión de los equipos conectados al SAI en ausencia de corriente eléctrica de alimentación. El SAI funciona entonces solamente con la batería.
Autonomía	Tiempo durante el cual los equipos son alimentados por el SAI funcionando con batería.
Descarga profunda	Descarga de la batería superior al límite permitido y que provoca daños irreversibles en la batería.

Equipos Aparatos o dispositivos conectados en la salida del SAI.

Índice de carga Relación entre la potencia consumida por los equipos conectados al SAI y la potencia máxima que puede suministrar el SAI.

Marcha/Parada del ondulador mediante software Permite autorizar o prohibir al software de protección de los sistemas informáticos la activación de secuencias de Marcha/Parada del SAI.

Modo "booster" Modo de funcionamiento automático del SAI que permite que vuelva a subir la tensión de la red eléctrica, en caso de debilidad de ésta, por encima de un valor definido en la personalización, y ello sin que se descargue la batería.

Modo "fader" Modo de funcionamiento automático del SAI que permite bajar la tensión de la red eléctrica, en caso de valor demasiado elevado de ésta, por debajo de un valor definido en la personalización, y ello sin que se descargue la batería.

Personalización Programación de determinados parámetros diferente de la configuración estándar de salida de fábrica. Determinadas funciones del SAI pueden ser modificadas con el software Personal Solution-Pac para satisfacer mejor sus necesidades.

SAI Alimentación Ininterrumpida.

Test de la batería Test interno del SAI que permite comprobar el estado de la batería.

Tomas controlables para eliminación automática de carga, parada a distancia y arranque programables secuencial (personalización con el software Personal Solution-Pac).

Umbral de prealarma de final de autonomía de la batería Se trata de un umbral del nivel de tensión de la batería que permite detectar la proximidad del final de autonomía de la batería y tomar entonces las medidas que impone el corte próximo de tensión en los equipos.

Evolution

650/650 Rack 1U

850/850 Rack 1U

1150/1150 Rack 1U

1550/1550 Rack 1U
