Agrigento IX/A/90 - Hotte Turbo air - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Turbo air
Modèle	Agrigento IX/A/90
Dimensions (L x P x H)	90 cm x (profondeur non spécifiée) x (hauteur non spécifiée)
Poids	Environ 15-20 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance d'aspiration	3 vitesses + vitesse intensive (5 min)
Éclairage	Ampoules halogènes 20 W max (G4) ou incandescence 40 W max (E14)
Filtre anti-graisse	Métallique lavable (au lave-vaisselle ou à la main)
Filtre à charbon actif	Optionnel pour version recyclage, à changer tous les 4 mois
Version d'utilisation	Évacuation extérieure ou recyclage (filtre charbon requis)
Distance minimale de sécurité	60 cm au-dessus d'une cuisinière électrique, 70 cm au-dessus d'une cuisinière à gaz
Fonctions supplémentaires	Témoin de saturation des filtres (métal et charbon activable/désactivable)
Entretien	Nettoyage extérieur et intérieur mensuel ; filtre métal lavé mensuellement ; filtre charbon changé tous les 4 mois
Sécurité	Arrêt automatique de la vitesse intensive après 5 min ; déconnexion électrique avant entretien
Pièces détachées	Ampoules, filtres métal et charbon, câble d'alimentation
Réparabilité	Remplacement possible des ampoules et filtres par l'utilisateur ; autres interventions par un technicien qualifié

FOIRE AUX QUESTIONS - Agrigento IX/A/90 Turbo air

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 60 cm pour une cuisinière électrique et de 70 cm pour une cuisinière à gaz ou mixte. Respectez impérativement ces consignes pour des raisons de sécurité.

Comment nettoyer le filtre anti-graisse métallique ?

Le filtre anti-graisse métallique se nettoie une fois par mois avec un détergent non agressif, à la main ou au lave-vaisselle à basse température (cycle court). Attention : le lavage au lave-vaisselle peut provoquer une décoloration, mais ne modifie pas les performances.

Quand dois-je remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 4 mois (ou plus tôt si le témoin de saturation s'allume). Il ne se nettoie pas. Utilisez uniquement un filtre adapté à votre modèle de hotte.

Comment activer le témoin de saturation du filtre à charbon actif ?

Sur les modèles électroniques à 5 touches, appuyez simultanément sur les touches 2 et 7 pendant 3 secondes. La LED 5 clignote pour confirmer l'activation. Pour désactiver, refaites la même procédure.

Que faire si la hotte ne fonctionne pas correctement ?

Débranchez la hotte de l'alimentation électrique pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service après-vente.

Comment remplacer une ampoule halogène défectueuse ?

Débranchez d'abord la hotte. Retirez la protection en verre avec un tournevis plat. Remplacez la lampe par une ampoule halogène G4 20 W max sans la toucher avec les doigts (utilisez un chiffon). Refermez la protection par encliquetage.

Puis-je utiliser la hotte sans le filtre à charbon ?

Uniquement si vous utilisez la hotte en version évacuation extérieure. En version recyclage (sans évacuation), le filtre à charbon est obligatoire pour filtrer les odeurs. Ne jamais utiliser la hotte sans la grille de protection.

Comment installer la hotte en version recyclage ?

Montez deux filtres à charbon actif (non fournis) sur les grilles de protection des moteurs. Les fumées seront recyclées et évacuées par la grille supérieure. Consultez le schéma de montage dans la notice.

Que signifie le voyant DEL qui clignote sur le panneau ?

Cela peut indiquer la saturation du filtre anti-graisse métallique (LED 4 clignote) ou du filtre à charbon actif (LED 5 clignote). Nettoyez ou remplacez le filtre concerné, puis appuyez sur le bouton 1 pendant 3 secondes pour éteindre le voyant.

Quelle est la durée de la vitesse intensive ?

La vitesse intensive fonctionne automatiquement pendant 5 minutes, puis la hotte revient à la vitesse précédemment sélectionnée ou s'éteint. Vous pouvez l'interrompre avant en appuyant sur les touches 1 ou 2.

MODE D'EMPLOI Agrigento IX/A/90 Turbo air

FR Prescriptions de montage et mode d'emploi

Attention! La position des points d'accrochage (5 – trous rectangulaires) ou des points de fixation obligatoires (8 – trous circulaires) peuvent être inversés! Contrôler donc le dossier de la hotte en votre possession pour vérifier la position.

Installation - Modèle avec profil arrondi

Modèle avec chapeau (Version Filtrante)

FR - Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. La hotte a été conçue exclusivement pour l'usage domestique.

Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.

Attention

Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.

La société décline toute responsabilité pour d'éventuels inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Les modèles pourvus d'un chapeau D ne peuvent être utilisés qu'en version filtrante F.

Version Evacuation extérieure

La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur sur les modèles pourvus d'une cheminée C (Version aspirante A- tube d'évacuation 13A non compris).

Version Recyclage

S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur, meme si vous etes possesseur d'un modèle avec cheminée C, vous devez utiliser la hotte en version filtrante F en montant deux filtres à charbons actifs E, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G (selon les modèles, la grille peut être directement fixée sur la cheminée ou par l'intermediaire de deux petites grilles - 16F).

Si vous possedez un modèle avec la grille fixée directement sur la cheminée vous devez installer deux rallonges O au deflecteur 13F.

Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.

Installation

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 60cm dans le cas de cuisinières électriques et de 70cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

La hotte est munie d'un panneau de contrôle situé sur la partie antérieure de la hotte, avec touches ou boutons, selon le type en possession, consulter, pour le fonctionnement, le texte ci-dessous et le dessin correspondant.

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

Fonctionnement – Modèle avec Tableau poussoirs

A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et sélection puissance minimum
B+C. touche selection puissance d'aspiration moyenne
B+D. touche selection puissance d'aspiration maximum

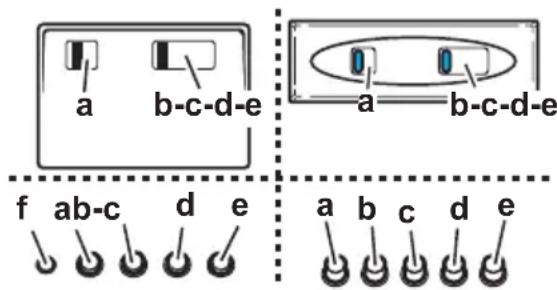

a. ON/OFF lumières

b. OFF moteurs

c. - d. - e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

f. Voyant luminineux de fonctionnement (là où il est prévu)

Note: Certains modèles sont munis d'une seule Puissance d'aspiration

Attention : les modèles avec soupape électrique sont fournis avec 3 touches :

(a) Lumière ON/OFF, (b) Fermeture et (c) Ouverture Soupape Électrique.

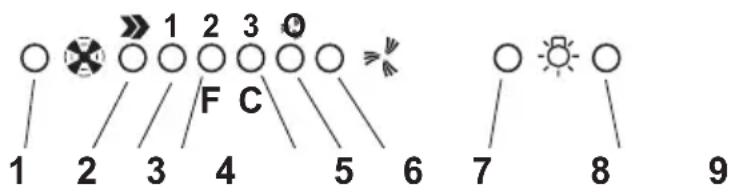

Fonctionnement - Modèle électronique à 5 touches

1. Bouton pour éteindre le moteur.
2. Bouton d'enclenchement du moteur et de sélection de vitesse 1 - 2 - 3 - 1 - 2 - ...
3. DEL de vitesse 1
4. DEL de vitesse 2 et témoin DEL de saturation du filtre anti-graisse métallique (dans ce dernier cas le témoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif).

Une fois que le filtre anti-gras a été nettoyé, appuyez sur le bouton 1 pendant environ 3 secondes jusqu'à ce que vous entendiez le signal sonore; le DEL 4 s'arrêtera alors de clignoter.

1. DEL de vitesse 3 et témoin DEL de saturation du filtre à charbon actif (dans ce dernier cas le témoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif).

Une fois que le filtre à charbon actif a été nettoyé,

appuyez sur le bouton 1 pendant environ 3 secondes jusqu'à ce que vous entendiez le signal sonore; le DEL 5 s'arrêtera alors de clignoter.

Attention!

Le dispositif de signalisation du niveau de saturation du filtre à charbon actif est désactivé.

Si vous souhaitez activer le dispositif de signalisation du niveau de saturation du filtre à charbon actif, appuyez simultanément sur les touches 2 et 7 pendant 3 secondes: lors de la première phase de cette procédure, la DEL 4 clignotera puis, après 3 secondes, la DEL 5 commencera à clignoter, pour indiquer que le dispositif de contrôle du niveau de saturation du filtre à charbon actif est désormais activé.

Si vous souhaitez désactiver le dispositif, appuyez à nouveau sur les touches 2 et 7.

Après 3 secondes la DEL 5 ne clignotera plus et le dispositif sera désactivé.

1. Indicateur DEL de vitesse intensive

2. Bouton d'enclenchement de vitesse intensive. Cette vitesse est utilisée lorsque la concentration de vapeurs et d'odeurs culinaires est particulièrement élevée (en cas de fritures, de mets à base de poisson, etc.). La hotte fonctionnera à cette vitesse élevée pendant environ 5 minutes puis reviendra à la vitesse sélectionnée précédemment (1, 2 ou 3) ou s'éteindra si aucune vitesse n'a été sélectionnée. Pour désactiver la vitesse intensive avant les 5 minutes préprogrammées, appuyez sur le bouton 1 ou le bouton 2.

3. Bouton pour éteindre l'éclairage

4. Bouton pour allumer l'éclairage

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Il retient les particules de graisse issues de la cuisson.

S'il est situé à l'intérieur d'une grille support, il peut s'agir d'un des modèles suivants:

Le filtre en papier doit être chengé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparait au travers de la grille.

Il filtro metallique doit être nettoyé une fois par mois avec un detergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour accéder au filtre a graisse J ouvrir la grille d'aspiration H grace aux taquets L en les libérants des fixations K.

Certains modèles sont fournis avec un filtre metallique M sans grille support, ceux-ci doivent être lavés comme décrit ci-dessus et retirés de leur support en poussant les poignées N vers le bas.

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou mois long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Filtre au charbon avec poignée centrale

En appliquer un par côté en couverture des deux grilles de protection des bras du moteur, ensuite tourner la poignée centrale P des filtres dans le sens des aiguilles d'une montre.

Pour le démontage, tourner la poignée centrale P de chaque filtre dans le sens inverse des aiguilles d'une montre.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Changement de l'ampoule 40W - Accéder au logement de la lampe – Enlever la vis du plafonnier.- Dévisser l'ampoule grillée et la remplacer par une ampoule ovale a incandescence max 40W E14.

Remplacement des lampes halogène - Accéder au logement de la lampe – sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.

Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 20W maximum (G4), en ayant soin de ne pas les toucher avec les mains. Refermer le plafonnier (fixation par encliquetage). (Z1 - Z2)

Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
