| Type de produit | Table de mixage numérique |
| Marque | Behringer |
| Modèle | X32 Compact |
| Dimensions (L x P x H) | 439 x 337 x 175 mm |
| Poids | 8,5 kg |
| Alimentation | 100-240 V AC, 50-60 Hz, 50 W |
| Nombre de canaux d’entrée | 32 canaux (16 micro/ligne + 16 lignes) |
| Bus de mixage | 16 bus aux, 6 bus matrix |
| Processeurs d’effets | 8 stéréo, multi-effets intégrés |
| Écran | 7 pouces couleur TFT tactile |
| Connectivité | USB 2.0, Ethernet, AES50 (scène) |
| Fonctions principales | Mixage numérique, enregistrement multipiste USB, contrôle d’éclairage, matrices |
| Entretien et nettoyage | Dépoussiérer avec un chiffon sec, éviter l’humidité et produits agressifs |
| Sécurité | Ne pas exposer à l’eau, déconnecter avant entretien, ne pas ouvrir |
| Pièces détachées et réparabilité | Contactez le SAV Behringer pour pièces et réparations |
| Informations générales | Garantie constructeur 3 ans, indice de réparabilité non communiqué |
FOIRE AUX QUESTIONS - X32 Compact BEHRINGER
Questions des utilisateurs sur X32 Compact BEHRINGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice X32 Compact - BEHRINGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil X32 Compact de la marque BEHRINGER.
MODE D'EMPLOI X32 Compact BEHRINGER
Consignes de sécurité
Les points repées par ce symbole partent une tens on électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câoles d'enormites professionnels de haute qualité avec fiches. Jard mamo 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.
Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'apparel - elle peut provoquer des chocs électriques.
Attention Ce symbol signale les consignes d'utilisation et d'entre l Treis importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.
Attention Pour être tout risque de donc électricité, ne pas ouvrir le capot de l'appareil ni démonter le pannou arière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Leixer toute réparation à un professionnel qualifié.
Attention Pour rébure les risoucs de feu et de choc électrique, n'aposez pas cet appareil à la pluie, à la miniâsure, aux gobilles ou aux étaboussure. Me posez pas de récipient contenant un liquide sur l'appareil un vase par exemple.
Attention Ces consignes de sécurité et d'entretien sant destinées à un personnel qualité. Pour ester tout risoue de choc électrique, n'effectuez aucune répartition sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles répartations doivent btre effectuées uniquement par un technicien spécialisé
- Lisez des consignes.
- Conserver les consignes.
- Respectez tous les avantissements.
- Respectez toutes les consignes d'utilisation.
- N'utiliez jamais l'appareil à proximité d'un liquide.
- Kettroyez l'appareil avec un chiffon sec.
- Votitez à ne pas emplocherie bonne ventilation de l'appareil via ses mains de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
-
Ne placez n' le appareil à proximité d'une source de chaleur telle qui m'ouillage, une première ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
-
Le supprime jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terme servant de sécurité. Si la prise du bloc d'alimentation ou du corso d'all-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.
-
Instaiez le cordon d'alimentation de telle façon que personne n'purse marcher dessus et qu'il soit protégé d'artes coupantes. Assurer-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relie à l'appareil cela est également variable pour une éventucile rallonge électrique.
-
Utilnez éclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.
- Utilisez exclusivement des charlets, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livés avec le produit.
Déplacez précautionneurement tout charie ou diabie chargé pour éviter d'éventuelles blessures en cas de chute 13. Débranchez l'apparel de la tension secteur en cas d'orage ou si l'apparel reste inutilisé pendant une longue période de temps.
-
Les travaux d'entretion de l'appareil doivent être effectués uniquement par du personnel qualifie. Aucun entretion n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (commagés sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pensière à l'interieur du choix, si l'appareil a été exposé à la suite ou à l'humidité, si ne fonctionne pas correctement ou à la suite d'une chute.
-
L'appareil doit être correcte à une prise secteur dotée d'une protection par mise à la terre.
-
La prise électrique ou la prise I.E.C. de tout appareil dénué de bouton marché/amèt doit rester accessible en permanente.
- Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEEE (2012/19/III) et les fois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets
déposé dans un point de collecte agréé pour le treopage des déchets d'equipements électriques et électroniques IEEI. Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement
dangereuses généralement associées à des équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets
d'equipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des décrets.
-
N'instaiez pas l'aspareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
-
Ne placez jamais d'objets enflammés, tous que des bousies alumnées, sur l'apparel.
-
Gardez à l'expôt l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.
-
Utilisez l'appareil dans un climat tropical selon modéré.
DÉNI LÉGAL
MUSIC Tribe ne peut faire lieu pour responsable pour toute porte pouvant être subre par toute personne se fait en partie ou en totalité à toute description, photographale au affirmation contenue dans ce document. Les caractéristiques, l'expérience et d'autres informations peuvent faire quelques de modifications sans modification, toutes les marques appartement à leurs propriétaires respectifs. MIDAS, KLARKTECHNIK, LABGRUPPEK, LAKE, TANNOY, TURBOSOUND, TC ELECTRONIC, TC HELICON, BEHINGER, BUGERA et COOLADOI sont des marques ou marques déployées de MUSIC. The global Brands Ltd. © MUSIC. Tribe Global Brands Ltd. 2018 Tours donnis prévends.
GARANTIE LIMITÉE
Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de MUSIC Tribe, consultez le site Internet musétrieb warranty.
Généralités sur les fonctions de la console de mixage
Bienrevenue dans le Guide de prise en main de la console de mixage numérique X32 COMPACTI Ce document vous donne toutes les informations sur les fonctions élémentaires de la console de mixage, vous permettant de l'utiliser rapidement. Tout enissant ce document, prenez le temps d'essayer les réglages et meurs de la console. L'interface utilisateur de la console a été conçue pour rester extrêmement simple dans sa navigation et dans son apprentivisage. En plus de ce Guide de prise en main, vous pouvez télécharger le mode d'emploi complet en anglais (en PDF) sur behringer.com.
Généralité sur l'utilisation de l'interface utilisateur
L'interface utilisateur de la X32 COMPACT peut être regroupée en cinq sections :
Voie de mixage et Monitoring
② Voies d'entrée
① Affichage
4 Groupes/Bus/voies générales
Scènes/Assignations/groups de Mune
Fonctionnement des touches View
La surface supérieure de la console regroupe de nombreuses touches View. Appuyez sur ces touches pour afficher sur l'écran principal les informations de la section de la touche.
Par exemple, si vous modifiez l'égalisation, vous pouvez afficher la courbe de réponse en fréquence ou un paramètre de l'épaisseur simplement en appuyant sur la touche View de la section 10. Si vous souhaitez vérifier le routage du signal d'écoute, appuyez sur la touche View à côté du potentielomère Phone Level pour afficher les détails sur l'écran principal.
Grâce aux touches View de la console X32 COMPACT, vous n'avez presque jamais à rentrer dans les sous-menus, car les touches View vous amènent directement à l'écran souhaite.
Astuce : L'onglet Setup/Global de l'écran principal vous permet de modifier les préférences de fonctionnement des touches View et Select.
Personnalisation de la X32 COMPACT dans les pages Utilities
Appuyez sur la touche Utility, située à droite de l'écran principal, pour obtenir des fonctions utiles et "contextuelles". Par exemple :
- Lorsque vous réglez l'égalisation d'une voie de la console, le fait d'appuyer sur la touche Utility vous offre la possibilité de copier, coiler, charger ou sauvegarder les réglages d'égalisation
- Appuyez sur la touché Utility en maintenant une touche de sélection de voie enfoncée pour personnalliser l'apparence de la voie sur l'écran principal et sur le petit afficheur de voie
- Sur les pages Routing, le fait d'appuyer sur la touche Utility vous permet de charger ou de sauvegarder différents Presets de scénani de routage
- Dans le menu Scenes, le fait d'appuyer sur la touche Utility vous offre la possibilité de copter, charger, sauvegarder ou nommer les scènes de la console
Parfois il y a d'autres informations disponibles
Certaines pages de l'écran principal contiennent d'autres paramètres que vous pouvez continuer avec les 6 codeurs/poussoirs rotatifs situés juste dessous. Dans cette situation,
un petit numéro de page s'affiche, comme par exemple "1/2". Appuyez sur les touches Layer Up/Down pour changer le groupe de réglages.
Section 1: Voie de Mixage et Monitoring
La zone de voie de la X32 COMPACT offre les réglages les plus importants de la voie sélectionnée. Pour modifier les réglages d'une voie, appuyez simplement sur la touche Select de la voie d'entrée ou de sortie soutailée.
Certaines sections de la zone de voie de mioage (comme le filtre coupe-bas, le Noise Gate, l'EO et le compresseur) contiennent une touche marquée sur laquelle vous pouvez appuyer pour activer désactiver la fonction. La touche s'allume lorsque la fonction est active.
Dans la zone de la voie de mixage, les boutons rotatifs sont entourcés d'un collier lumineux à Lods jaunes qui indique la valeur du paramètre. La lorsque ce bouton retroéclaire est désactive, le réglage paramètre spécifique n'est pas disponible pour le type de voie sélectionné. Par exemple, si vous avez sélectionné un bus de sortie, le cercle lumineux à Lods et le bouton de gain sont désactives car les bus de sortie ne disposent d'aucun réglage de gain d'entrée.
La section de voie de mixage regroupe les sous-sections suivantes :
-
Config/Prcamp
• Gate, Dynamics -
Equalizer
• Main Bus
Chacune de ces sous-sections correspond aux étapes de traitement de la voie sélectionnée, avec chacune leur touche View qui, lorsque vous l'utilisez, affiche le détail des réglages pour ces sous-sections sur l'écran principal.
Il y a ceux réglages de niveau dans cette section, un pour les sorties casque situées de chaque côté de la console, et un second pour les sorties Monitor situées sur la face amière.
Appuyez sur la touche View de la section pour éditer vos préférences de Monitoring, comme la source du signal du casque et des sorties de retour.
Cette section possède également des boutons Talkback indépendants (A et B). Appuyez sur la touche View à côté du potentiomètre Phones Level, puis appuyez sur la touche Page Select de droite pour accéder aux page d'edition Talkback A et B. Ces écrans permettent également de configurer le micro col de cygne en option et le générateur de test sonore intégré.
Section 2 : Banques de voies d'entrée
Vous trouverez une touche Select en haut de chaque voie, qui permet d'afficher la voie et ses réglages sur l'écran principal. Koterz que vous ne pouvez sélectionner qu'une seule voie à la fois (voies Ch 1-32, Aux 1-8, FX Returns 1L-4R, Mix Bus 1-16, Main LR/C, ou Matrix 1-6). Les groupes de DCA (Digitally Controlled Amplifier, ou amplificateurs
gérés numériquement) ne peuvent pas être sélectionnés car ils contrôlent plusieurs voies affectées, et non des voies spécifiques.
La section des voies d'entrée de la console est située à gauche et offre 8 voies individuelles. Ces B voies représentent six couches sépanées d'entrées de la console :
• Voies d'entrée 1-8
Voies d'entrée 9-16
Voies d'entrée 17-24
• Voies d'entrée 25-32
• Entrées auxiliaires 1-6/USB playback
• Retours d'effets
Appuyez sur les touches correspondantes à gauche de la console pour changer de banque. La touche s'allume, indiquant la couche active.
Deux couches supplémentaires (Bus Master 1-8 et 9-16) sont également disponibles, vous permettant de régler le niveau des 16 bus de tirage généraux, ce qui est utile si vous souhaitez ajouter des généraux de bus aux affectations de groupes DCA.
Chaque voie dispose d'un fader de niveau motorisé de 100 mm, de touches Mute et Solo, d'un témoin Gate, d'un afficheur de niveau d'entrée, d'un témoin de compression et d'une touche Select.
Chacune des B'voies d'entrée possède un écran LCD en couleur (personnalisable) qui peut afficher le numéro de la voie, son nom, et même une icône graphique. Dans le cas où la source d'entrée a été modifiée, l'écran LCD indique également le nom de la véritable source.
Exemple: La voie l'et nommée 'Standard' et utilise les signal d'entrée Auxierpar 5
L'écran couleur principal affiche les informations sur les diverses sections de la console. Vous pouvez afficher des informations différentes à l'aide des touches View, et à l'aide des B touches situées à droite de l'écran.
La section supérieure de l'écran principal affiche conslamment les informations de statut importantes. Le coin supérieur gauche indique le numéro de la voie sélectionnée, son nom et son icône. La zone suivante indique le numéro et le nom de la scène en jaune, ainsi que la scène suivante. La section centrale affiche le nom du fichier en lecture avec le temps écoulé, le temps restant et tricône de statut de l'enregistrateur. La zone de droite offre 4 segments qui indiquent le statut des ports à ESSO A et B, de la carte, de l'horloge
de synchronisation audio et la fréquence d'échantillonnage (en haut à droite). Les petits carres verts indiquent les connexions correctes. La zone à l'extrême droite indique l'heure fréglabile dans le menu Setup/Config).
Lorsque vous travailliez sur l'un des écrans, appuyez sur les touches Page pour passer directement aux pages souhaitées.
Le parametrage d'édition ou le réglage de chaque écran s'effectuent à l'aide des 6 codeurs/poussoirs associés, situés sous l'écran.
- En présence d'un contrôleur continu ou d'une liste, tournez le bouton correspondant pour l'édition, indiqué par diverses icônes circulaires
- En présence d'une touche ou d'un commutateur, un bouton rectangulaire s'affiche en bas de la
zone. Le fait d'appuyer sur le codeur modifie l'état actif, inactif de la fonction correspondante. Lorsque le bouton rectangulaire est gris foncé, la fonction est inactive; lorsqu'il est jaune, la fonction est active
Retours et circuit d'ordre
Cette section regroupe deux réglages de niveau ; l'un pour les sorties casque de chaque côté de la console, et l'autre pour les sorties de retours situées en face anlère.
Appuyez sur la touche Vieu de la section pour éditer les préférences de retours, comme la source d'entrée ou bus des casques et les sorties de retours.
Cette section regroupe également les touches indépendantes de circuit d'ordre Talkback (A et B). Appuyez sur la touche View pour éditer les préférences des circuits d'ordre Talkback A et Talkback B. Cet écran contient également les paramètres de la lampe à col de cygre et du générauteur BF de la consaire.
Section 4: Banques de Voies de Groupes/Bus
Cette section de la console regroupe huit voies, gérant les couches suivantes :
- Huit groupes DCA (Digitally Controlled Amplifier, ou amplificateurs gérés numériquement)
• Masters de bus de mixage 1-8 - Masters de bus de mixage 9-16
- Sorties de matrice 1-6, et le bus général central
Cette section regroupe également un Fader général de sortie G/D, indépendant et toujours disponible, quelle que soit la couche ou la banque de voies active.
Lorsque vous utilisez la couche de groupes DCA, ceux-ci peuvent être placés en solo et coupés, mais ne peuvent pas être sélectionnés. Pour éditer le nom, les icônes et les couleurs des groupes
DCA, allez à la page Setup/DCA groups de l'écran principal. Les noms, icônes et couleurs des groupes
DCA peuvent également être édités en appuyant simultanément sur les touches Utility et Select. Une fois la page Setup/Scribble ouverte, vous pouvez directement sélectionner toute autre voie pour modifier sa présentation de la même manière.
Lorsque vous utilisez l'une des couches de bus de sortie, notez que les Leds du bas des afficheurs de niveau de cette section s'allument lorsque le bus correspondant est alimenté par les sources pré-Fader de la voie sélectionnée.
Section 5: Diverses Affectations (groupes DCA, groupes Mute, réglages avec affectations personnalisées)
• Assignation des groupes DCA
Grâce aux deux groupes de Fader jentrées à gauche et surles à droit, l'assignation des voies ou bus à un groupe DCA virtuel est très facile sur la XC2 COMPACT. Maintenez la touche DCA Group Select enforcés sur la droite de la console, pendant que vous appuyez sur les touches de sélection des voies d'entrée que vous souhaiter assigner au groupe DCA. Vous pouvez également appuyer sur la touche DCA Group Select afin de visualiser les voies assignées. Les touches Select des voies correspondantes s'allument.
• Assignation des groupes de Mute
Le processus d'affectation des groupes de Multe est identique à celui que nous venons ce voir, mais il a été coupé avec une précision supplémentaire pour éster toute coupure accidentelle des voies pendant le spectacle. Pour avigner les voies d'entérations sur le fin des six-groupes de coupure (génés par les touches stueaux à droite du Fader principal Man Ulf), vous devez tout d'abord accirant la touche Multe Gep à côte de l'écran principal. Tout en maintenant enfoncée la touche Multe Groupe fournaîte, sélectionnez les voies d'entrets/sorte souhaitées, que sont alors assignées au groupe de coupure Multe. Lanque vuais en avez terminé avec l'affectation, déactivée Multe Gep à l'écran, les 6 touches Multe Group fonctionnent comme prévio.
• Réglages avec affectations personnalisées :
La section Assign de la console offre trois banques de huit boutons, permettant la personnalisation de 24 fonctions de la X32 Compact.
Pour créer une affectation :
• Appuyez sur la touche View de la section Assign
• Selectronnez les réglages à éditer (A, B ou C)
• Sélectionnez le réglage 1-R à assigner
- Sélectionnez le paramètre à contrôler et assignez lui la fonction
En général, cette fonction sert à contrôler un paramètre de voie comme l'activation/désactivation de la reverberation de la voix du chant Lead
La fonction de saut direct vers une page (Jump to Page) ne modifie aucun paramètre audio, mais affiche directement une page spécifiée.
La console X32 dispose d'une fonction très utile accessible en appuyant sur la touche Sends on Faders, située entre deux sections de Faders.
La fonction Sends on Faders vous aide à régler les niveaux de départ de voies vers les 16 bus de minage. Uniquement pour les voies assignées aux bus de minage 1-16. La fonction ne peut PAS être utilisée avec les groupes DCA, ou les bus généraux ou matriciels. La fonction Sends on Faders offre deux modes de fonctionnement très pratiques sur scène :
Lorsque vous préparez un mixage de retour pour un musicien
- Sélectionnez le bus de retours Monitor (1-8, 9-16) qui alimente le retour du musicien sur scène
• Appuyez sur la touche Sends on Faders qui s allume alors - Sélectionnez l'une des six couches de voies d'entrec
- Tant que la fonction Sends on Faders est active, tous les Faders de la section des voies d'entrée (situés à gauche de la console) correspondent aux niveaux de départs du bus de retour (Monitor) sélectionné
Lorsque vous contrôlez/éditez la destination d'un signal d'entrée
- Sélectionnez la voie d'entrée dans la section de gauche
• Appuyez sur la touche Sends on Faders qui s'allume
• Sélectionnez la couche 1-8 ou 9-16 - Les Faders de bus (situés à droite de la console) représentent les niveaux des départs des voies d'entrées sélectionnées (situées à gauche de la console)
La possibilité d'utiliser la fonction Sends en Faders selon l'une de ces deux façons, en sélectionnant une entrée ou une voie de sortie, est une fonction unique à la X32.
Routage des entrées/sorties
La console X32 COMPACT est équipée de 16 entrees analogiques XLR situées en face arrière avec préamplificateurs micro, de B sorties XL R en face arrière et de 6 retours en lack 6,35 mm stéré. De
plus vous disposez de deux ports AES50 avec chacun 48 entrées et sorties et d'un port pour carte 32 voles d'entrées/sorties depuis/vers un ordinateur connecté par USB 2.0.
Les signaux d'entrée peuvent être affectés au moteur interne de traitement audio de la console par blocs de 8 signaux, depuis l'une des sources d'entrées mentionnées dans le chapitre précédent.
Remarque : Tous les blocs de signaux affectés au traitement audio sont automatiquement connectés aux voies d'entrée correspondantes.
Les entrées locales 17-24 et 25-32 sont notées entre parenthèses pour indiquer qu'elles ne sont pas physiquement disponibles sur cet appareil. Elles ne peuvent porter aucun son mais vous pouvez les utiliser pour préparer les réglages à destination de la console 332 complete.
Câblage pour toute les connexions AES50 entre les boîters de scène X32 et S16 :
• Câge CAT-5e blindé
- Extremités du cable terminées par des connecteurs Ethercon
• Longueur maximale du câble : 100 mètres

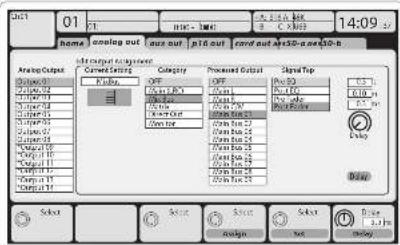

Les signaux de sortie peuvent être librement affectés depuis n'importe quel signal interne aux sorties suivantes :
- 8 sorties analogiques XIR locales (avec retard numérique d'alignement des enreintes réglable)
- 8 sorties virtuelles (notés avec *) affectables par AES50 ou les sorties des cartes
- 6 départs auxiliaires en Jack 6,35 mm stéréo + 2 sorties AES/EBU
• 16 retours personnels grâce aux connecteurs du bus P-16 de la console
Chacun et tous les signaux mentionnés dans le paragraphe précédent peuvent être repris par blocs de 8 signaux sur les points suivants :
• 48 voies sur le port AESSO A
• 48 voies sur le port AES50 B
• 32 voies sur la carte d'interface USB
Les voies d'entrées 1-16 sont préconfigurées pour utiliser les signaux d'entrée 1-16, mais elles peuvent être configurées pour utiliser n'importe quel signal du moteur audio, y compris les sortes du bus de mixage et des sous-groupes.
Les voies d'entrée 17-32 sont préconfigurées pour utiliser les entrées AES50 6 1-16. Ainsi, si vous connectez un boîtier de scène multipaire au port, les signaux sont automatiquement dingés vers ces voies.
Les retours Aux 1-8 sont préconfigurés pour utiliser les 6 signaux d'entrée Aux et les deux sorties de lecture USB, mais ils peuvent être aussi configurés pour utiliser n'importe quel signal de la console.
Les voies matricielles 1-6 sont alimentées de façon exclusive par les signaux du bus général MAIN LRC et des bus de mixage 1-16. Le traitement des bus est organisé comme suit (dans cet ordre):
- Point d'insertion [commutable post-EQ et pré-EQ]
• Correcteur 6 bandes, totalement paramétrique - Compresseur/expanseur (commutable post-EQ et pré-EQ)
Traitement des effets 1-8
La console X32 COMPACT contient huit moteurs d'effets stéréo internes.
- Les effets FX 1-4 peuvent être configures en parallèle ou en insertion sur les signaux, alors que les offets FX 5-8 ne peuvent être utilisés qu'en insertion de voles ou de bus
- Les retours des effets parallées FX 1-4 peuvent être contrôlés avec la 6ème banque (couche) des voies d'entrée - les retours d'effets. Notes que les signaux de retour des effets FX 1-4 possèdent des faciers gauche et droit séparés.
- L'écran d'accueil des effets FX Home permet la sélection des sources d'entrées des effets FX 14 et la sélection des types d'effets/algorithmes de chacun des 8 ports d'effets du l'ack virtuel
- Les ongiels FX 1-FX 8 de l'écran FX permet l'édition de tous les paramètres du processeur d'effets sélectionné
- Les retours des effets parallées FX 1-4 peuvent être contrôlés avec la 6ème banque (couché) des voies d'entrée — les retours d'effets. Notez que les signaux de retour des effets FX 1-4 possèdent des faciers gauche et droit séparés.
- L'écran d'accueil des effets FX Home permet la sélection des sources d'entrées des effets FX 14 et la sélection des types d'effets/algorithmes de chacun des 8 ports d'effets du l'ack virtuel
- Les ongiels FX 1-FX 8 de l'écran FX permet l'édition de tous les paramètres du processeur d'effets sélectionné
Application X32 COMPACT pour iPad
Vous pouvez contrôler à distance de très nombreuses fonctions de la console X32 COMPACT grâce à une application spécifique disponible sur iPad. Vous trouverez le détail des fonctions de téléchargement, de configuration et d'utilisation de l'application dans un mode d'emploi séparé disponible en téléchargement direct sur la page Internet de la X32 COMPACT.
L'interface utilisateur est optimisée pour les possibilités offertes par l'écran tactile de l'Pad et offre beaucoup de fonctions de gestion à distance de la console. Grâce à l'application, vous pouvez, par exemple, régler les minages de retours depuis
la scène, tout en discutant avec les musiciens, ou encore régler la façade depuis n'importe quel point du public.
Applications X32 COMPACT pour Windows/OS X/Linux
Vous pouvez également utiliser une application de gestion à distance tournant sur l'ordinateur de la X32 COMPACT par liaison Éthemet. Les détails de téléchargement, de configuration et d'utilisation de l'application sont données dans un mode d'emploi séparé et téléchargable depuis la page produit de la X32 COMPACT. Consultez le site behringer.com pour obtenir de plus amples informations.
Astuce : Les communications avec la X32 COMPACT utilisent le protocole OSC (Open Sound Control) que nous partagerons sur notre site Internet, ce qui permettra à tous les développeurs de concevoir leur propre logiciel de gestion. Consultez le site behringer.com pour obtenir de plus amplics informations sur le protocole OSC.
Carte X-USB
La carte X-USB permet la transmission de 32 canaux depuis et vers l'ordinateur connecté. Prenez le temps de télécharger les pilotes X-USB et le mode d'emploi de prise en main sur le site behringer.com avant de connecter la console à votre ordinateur.
Mise sous/hors tension et mise à jour :
Il est conseillé de commencer par placer la console X32 COMPACT sous tension, et de la placer hors tension en dernier lorsqu'elle est connectés à un système de sourisation. Ceti évite toute destruction des enceintes et équipements par bruits de pop ou de transitoires génères à la mise sous/hors tension de la console.
La page des préférences générales du menu Setup possède une fonction Safe Main Levels. Lorsque cette fonction est activée, la console coupe automatiquement les sorties générales LRC lors de la mise sous tension. Cette fonction évite également que le chargement d'une scène n'affecte le niveau des sorties générales.
Les réglages de synchronisation et de fréquence d'échantillonnage de la console sont accessibles à la page Setup/Config, mais remarquez que toute modification de la fréquence d'échantillonnage nécessite de re-booter la console. Torsque vous voyez un carré rouge dans la section supérieure de l'écran principal, vérifiez les réglages de synchronisation de la page Setup/Config (voir Section 3).
Si la console a été utilisée par quelque un d'autre, et si vous n'êtes pas sur des statuts de routage des signaux, vous pouvez initialiser la X32 COMPACT sur ses valeurs par défaut de deux façons pratiques :
- Lors de la mise sous tension de la console, et lorsque le logo "332" s'affiche à l'écran, maintenez la touche Scenes/Undo enfoncé jusqu'à ce que la console soit totalement opérationnelle et que la page d'accueil s'affiche. La console est maintenant initialisée sur ses valeurs d'usme. Vous pouvez cependant revenir au statut qu'avait la console immédiatement avant la dernière mise hors tension en appuyant sur la touche Scenes/Undo
- Vous pouvez également initialiser la console à n'importe quel moment après la mise sous tension en appuyant sur Setup, Config, puis sur Initialize
REMARQUE : Le fait d'initialiser la console n'efface pas automatiquement les données courantes du spectacle ou les scènes. Pour supprimer toutes les scènes, utilisez l'option 'Initialize All Show Data' de la page Setup page.
Alin d'éviter toute erreur liée à une panne secteur lors de la sauvegarde de données, il est conseillé d'utiliser la fonction "Safe Shutdown" de la page Setup/ page.
REMARQUE : Vous pouvez verrouiller la £12 COMPACT contre toute utilisation en activant l'option 'Lock Console' dans la page Setup/Config. De cette japon, l'interface utilisateur ne permet aucune
modification et l'écran indique "X". Appuyez sur la touche Home pendant environ 5 secondes pour déverrouiller la X32.
Vous pouvez aisément mettre à jour le Firmware de la 132 en procédant comme suit :
- Téléchargez le nouveau Firmware de la console depuis la page produit de la X32 COMPACT et placez le sur la racine d'une claf USB
- Connectez la chef USB à l'embase USB supérieure (la console doit être hors tension)
- Maintenez la touche View USB enfoncée en plaçant la console sous tension.
Lors du démarrage, la X32 COMPACT met automatiquement le Firmware à jour, ce qui prend 2-3 minutes de plus que le démarrage habituel.
Si aucun fichier de mise à jour n'est disponible sur le périphérique USB, ou s'il est corrompu, la console reste en mode de mise à jour et ne démarche pas normalement. Mettez-la hors tension, puis sous tension à nouveau sans maintenir la touche View USB enfonciée pour démarrer la console avec le Firmware actuel.
ATTENTION : Vellez à ne pas bloquer les ouvertures de refroidissement du ventilateur en bas du boîtier de la X32 COMPACT ! Le ventilateur de grande taille tourne l'entement et reste très direct, mais il fonctionne quand même. Lorsque vous morrez la X32 COMPACT en Flight case, laisse suffisamment d'espace sous le boîtier pour permettre un flux suffisant de l'air.
La configuration des voies de bus de mixage 1-16 peut être prérégées de façon globale (dans la page Setup/Global) ou de façon individuelle, vole par vole. Le traitement des bus comprend (dans cet ordre) :
- Point d'insertion (commutable post EO et pré - EO)
- Correcteur 6 bandes, totalement paramétrique
• Compresseur/expanseur (commutable post-EQ et pré-EQ);
• Départs de bus vers 6 matrices
• Panoramique général G/D
• Niveau mono/centre
Les voies de bus général LR/C sont toujours disponibles et indépendantes des bus de misage. Les étapes du traitement de ce signal sont (dans cet ordre) :
- Point d'insertion (commutable post-EQ et pré-EQ)
• Correcteur 6 bandes, totalement paramétrique - Compresseur/expanseur (commutable post-EQ et pré-EQ)
• Départs de bus vers 6 matrices
- Enregistrez-vous en ligne. Prenez le temps d'enregistrer votre produit MUSIC Tribe aussi vite que possible sur le site Internet behindings.com. Le fait d'enregistrer le produit en ligne nous permes de génier les séparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.
- Dysfonctionnement. Si vous n'avez pas de revendeur MUSIC Tribe pres de chez vous, conductir le distributeur MUSIC Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet belringer.com. Si vous pay n'est pas dans la liste, essayez de résouvre votre problème avec notre aide en ligne que vous trouverez également dans la section "Support" du site belringer.com. Vous pouvez également nous faire parvenir directement votre demande de réparation vous guarantee par Internet sur la site belringer.com AWART de nous renrouver le produit.
- Raccordement au secteur. Avant de réelter cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Vélles à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électricité — sans aucune exception.
DE
Weitere wichtige
Informationen
- DÉNI LÉGAL
- GARANTIE LIMITÉE
- Généralités sur les fonctions de la console de mixage
- Généralité sur l'utilisation de l'interface utilisateur
- Fonctionnement des touches View
- Personnalisation de la X32 COMPACT dans les pages Utilities
- Parfois il y a d'autres informations disponibles
- Section 1: Voie de Mixage et Monitoring
- Section 2 : Banques de voies d'entrée
- Retours et circuit d'ordre
- Section 4: Banques de Voies de Groupes/Bus
- Section 5: Diverses Affectations (groupes DCA, groupes Mute, réglages avec affectations personnalisées)
- • Assignation des groupes DCA
- • Assignation des groupes de Mute
- • Réglages avec affectations personnalisées :
- Pour créer une affectation :
- Lorsque vous préparez un mixage de retour pour un musicien
- Lorsque vous contrôlez/éditez la destination d'un signal d'entrée
- Routage des entrées/sorties
- Traitement des effets 1-8
- Application X32 COMPACT pour iPad
- Applications X32 COMPACT pour Windows/OS X/Linux
- Carte X-USB
- Mise sous/hors tension et mise à jour :
- DE
- Weitere wichtige
- Informationen
Marque : BEHRINGER
Modèle : X32 Compact
Catégorie : Table de mixage
