Produkttyp	Digitales Mischpult
Marke	Behringer
Modell	X32 Compact
Abmessungen (B x T x H)	439 x 337 x 175 mm
Gewicht	8,5 kg
Stromversorgung	100-240 V AC, 50-60 Hz, 50 W
Anzahl der Eingangskanäle	32 Kanäle (16 Mikrofon/Line + 16 Line)
Mischbusse	16 Aux-Busse, 6 Matrix-Busse
Effektprozessoren	8 Stereo, integrierte Multi-Effekte
Bildschirm	7 Zoll Farb-TFT-Touchscreen
Konnektivität	USB 2.0, Ethernet, AES50 (Bühne)
Hauptfunktionen	Digitales Mischen, USB-Mehrspuraufnahme, Lichtsteuerung, Matrizen
Wartung und Reinigung	Mit einem trockenen Tuch entstauben, Feuchtigkeit und aggressive Mittel vermeiden
Sicherheit	Nicht Wasser aussetzen, vor Wartung trennen, nicht öffnen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Behringer Kundendienst für Teile und Reparaturen
Allgemeine Informationen	Herstellergarantie 3 Jahre, Reparierbarkeitsindex nicht mitgeteilt

Häufig gestellte Fragen - X32 Compact BEHRINGER

Wie setze ich das Behringer X32 Compact auf die Werkseinstellungen zurück?

Gehen Sie zum Menü Setup > Global > Reset. Wählen Sie Reset All und bestätigen Sie mit Yes. Achtung: Dadurch werden alle benutzerdefinierten Einstellungen gelöscht.

Wie verbinde ich das X32 Compact mit einem Computer?

Verwenden Sie ein USB-B-auf-USB-A-Kabel. Schließen Sie das Kabel an den USB-Anschluss „USB 2.0“ auf der Rückseite des Mischpults an. Der Computer erkennt das X32 als Audio-Interface. Möglicherweise müssen Sie den Behringer-Treiber installieren.

Wie aktualisiere ich die Firmware des X32 Compact?

Laden Sie die neueste Firmware von der Behringer-Website herunter. Kopieren Sie die Datei auf einen USB-Stick, der mit FAT32 formatiert ist. Schließen Sie den Stick an den USB-Anschluss der Konsole an. Gehen Sie zu Setup > Global > Update Firmware und folgen Sie den Anweisungen.

Welche Art von Mikrofon wird mit dem X32 Compact verwendet?

Das X32 Compact akzeptiert dynamische und Elektret-Mikrofone. Die XLR-Eingänge liefern eine pro Kanal schaltbare +48 V Phantomspeisung. Verwenden Sie Standard-Professionalmikrofone.

Wie nehme ich eine Mehrspursession auf dem X32 Compact auf?

Schließen Sie eine externe Festplatte oder einen USB-Stick an den USB RECORDER-Anschluss an. Drücken Sie die RECORD-Taste im Transportbereich. Wählen Sie die Anzahl der Spuren (bis zu 32) und drücken Sie PLAY, um die Aufnahme im WAV-Format zu starten.

Kann ich das X32 Compact als Audio-Interface zum Streamen verwenden?

Ja, verbinden Sie die Konsole per USB mit Ihrem Computer. Wählen Sie X32 als Eingabe-/Ausgabegerät in Ihrer Software (OBS, DAW). Sie können jeden Kanal oder Bus über die integrierte USB-Soundkarte routen.

Wie konfiguriere ich einen Halleffekt auf einem Kanal?

Drücken Sie die FX-Taste, um den Effektbereich zu öffnen. Wählen Sie einen Effekt-Slot und dann ein Preset (z. B. Reverb Hall). Weisen Sie den Send vom gewünschten Kanal zu, indem Sie den FX Send-Regler des Kanals drehen.

Was tun, wenn der Touchscreen nicht mehr reagiert?

Versuchen Sie, die Konsole neu zu starten. Wenn das Problem weiterhin besteht, führen Sie einen vollständigen Reset über das Menü durch oder kontaktieren Sie den Kundendienst. Vermeiden Sie Stöße und Staubbelastung.

Wie speichere und lade ich Szenen auf dem X32 Compact?

Gehen Sie zu Scene Management (Taste SCENE). Verwenden Sie Save, um die aktuelle Szene zu speichern. Zum Laden wählen Sie eine Szene aus der Liste und drücken Load. Sie können auch auf einen USB-Stick exportieren.

Wie hoch ist die maximale Audioausgangsleistung?

Das X32 Compact ist kein Verstärker; die Line-Ausgänge liefern einen Nennpegel von +4 dBu. Um Lautsprecher zu betreiben, müssen Sie das Mischpult an Verstärker oder aktive Lautsprecher anschließen.

BEDIENUNGSANLEITUNG X32 Compact BEHRINGER

Wichtige Sicherheitshinweise

Vorsicht Die mit dem Symbol markierten Anschluss führen so viel Spannung Leu die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Laufsprechenkabel mit vorinstallierten 6,35 mm KONDO Klinkenstwickern oder Laufsprechenstecker mit Einbetrielegung. Alle anderen Installationen der Modifikationen sollten nur von qualifiziertem adpersonal ausgeführt werden.

Achtung Um eine Geführung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Gerätenrückwand nicht abgenommen werden, um Intern des Gesits befinden sich keine vom Benutzer reparierbaren Telle. Reparaturarbeiten dürfen nur von pailliziertem Personal ausgeführt werden.

Achtung Um eine Gefährung durch Feuer bzw. Soranschlag ausanschießen, darf dieses Geratweder Region oder Feuchtigkeit ausgesetzt werden noch sollten Spiftwasser oder trappfunde Hissigkeiten in das Gerät gelangen können. Stellen Sie keine mit Hissigkeit gefüllten Gegenstände, wie z. B. Varen, auf das Gerät.

Achtung Die Service Hinweise sind nur durch qualifiziertes Personal zu befogen. Um eine Gefährung durch Stromschlag zu vermelden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschränkten sind. Reparaturen sind nur von qualifiziertem adpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf

3. Beachten Sie alle Warthinweise.

4. Befolgen Sie alle Bedienungsstrivweise.

5. Betreben Sie das Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät mit einem trochemen Tuch.

7. Bodstern Sie nicht die Belitungsschüze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf. Solche Wärmequellen sind z. 8. Hezkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

9. Entliegen Sie in seinem Fall die Sicherheitsvorrichtung von Zwetpol- oder geordeten Sterkern. Ein Zweipalstecker hat zwei unterschiedlich breite Steckkontakte. Ein gendereter Stecker hat zwei Stackkontakte und einen dritten Erstungskontakt. Der breitere Steckkontakt oder der zusätzliche

Erabungskontakt dient ihrer Sicherheit. Falls das mitgelieferte Steckenformat nicht zu ihrer Stocklose pass, wenden Sie sich bitte an einen Elektriker, damit die Stocklose entsprechend ausgetauscht wird.

1. Verlegen Sie das Kretzabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Adnten Sie bitte insbesondere im Bereich der Stocker, Veränderungskabel und an der Stelle, an der das Kretzabel das Gerät verländt, auf ausreichenden Schutz.

2. Das Gerät muss jederzeit mit Intaktem Schutzleiter an das Stammnetz angeschlossen sein.

3. Sollte der Hauptnetzwecker oder eine Gerätestedzlose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

4. Verwenden Sie nur Zusatzgeräte/Zubehörterile, die laut Hersteller geeignet sind.

1. Verwenden Sie nur Wagen, Standvarrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumlang des Geschäfts enthalten sind. Talis Sie einen

Wagen benutzen, sein Sie versichtig beim Bewegen der Wagen-Gezifikombination, um Verletzungen durch Stolpern zu vermeilen.

1. Zielen Sie den Netzstecker bei Gewitter oder wenn Sie das Geratlampere Zeit nicht benutzen.

2. Lasen Sie alle Wartungsanheiten nur von qualifiziertem Service Personal anführen. Eine Wartung ist notwendig, wenn das Gerät in饋endener Weise beschädigt wurde (z. B. Beschädigung des Metalsabels oder Stecken), Gegenstände oder Fähigkeit in das Gerätennen gelangen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht entwurgen gemäß funktioniert oder auf den Boden gefallen ist.

1. Konselte Entsorgung dieses Products. Dieses Symbol weist darauf ist, das Produkt entsprechend der WEEE Directive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Eigen

Haushaltsabfällen zu entstengen. Dieses Produkt sollte bei einer zusätzlichen Sammeteile für Recycling elektrichen und elektronischer Geräte (EICI) abgegeben werden. Wegen bedenklicher Substanzen, die collectively mit elektronischen und elektronischen Geräten in Verhöhung stehen, könnte eine umachgemäß Behandlung dieser Abfallant eine negative Auswirkung auf Umwelt und Gesellschaft haben. Gleichzeitig genschränste der Betrag zur richtigen Entwicklung dieses Products die effektive Nutzung natürliche Resources. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakter zum zuständigen stadtbaren Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfällenberger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Büchemegal oder ähnliches.

2. Stellen Sie keine Gegenstände mit offenen Rahmen, etwa brengende Korgen, auf das Gerät.

3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterene-Sammelstelle entsorgt werden.

4. Verwenden Sie das Gerät in tropischen und/oder gemäßigen Klimazonen.

HAFTUNGSAUSSCHLUSS

MUSK Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder tollwisse auf hier einhaltene Beschreibungen. Fotos oder Ausgaben verlassen haben. Technische Daten Einschreibungsbild und andere Informationen können ohne vorreiche Ankündigung geändert werden. Alle Waranzeichen und Eigentum der jeerlagen inklager. MIAS, KLARK TERNIK, LAB GRUPPEN, LAKE, TANKYO, TURBOSOUND, TC ELECTRONIC, TC HELKON, BEHRINGER, BUGERSI AND COOLADIÓD sind Waranzeichen oder eingezügte Waranzeichen der MUSK Tribe Global Brands Ltd. © MUSK Tribe Global Brands Ltd. 2018 Alle Rechte vorhehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich davon MUSIC Tribe gewährten beschränsten Garantie finden Sie online unter musicin line/warranty.

Übersicht über die Mischpult-Bedienung

Willkommen zur Schnellstart Anleitung des X32 COMPACT Digitalmischputst! Dieses Dokument gibt ihnen einen überblick aber die grundsätzliche Bedienung des Mischputs, damit Sie schnell loslegen können. Während Sie dieses Dokument durchsen, sollten Sie parallel mit den verschiedenen Bildschirmen und Region des Mischputs experimentieren. Die Benutzerschnittstelle des Puits ist sehr einfach navigierbar und schnell zu verzehenden. Zusätzlich: zu dieser Schnellstart-Anleitung können Sie ein englisches Bedienungshandbuch als PDF unter behirger.com herunterladen.

Generelle Bedienung der Benutzerschnittstelle

Die Benutzerschnittstelle des X32 COMPACT ist in 5 Hauptsektionen unterteilt:

(1) Kanalzug und Monitoring
2. Lingangskanäle
[5] Display
Gruppen/Bus/Summen-Kanäle
5 Scenes/Assign/Waste-Gruppen

View-Taster

Im oberen Bedienfeldbereich finden Sie kleine Taster mit der Bezeichnung „View“. Wenn Sie einen dieser Taster drücken, werden auf dem großen Farbdisplay des Mischpults (das Hauptdisplay) solort Informationen zu dem Bereich angezeigt, dessen View-Taster Sie sochen gedrückt haben.

Beispiel: Wenn Sie den Equalizer editieren und eine große Darstellung der EQ-Frequencygangkurve oder des entsprechenden EQ-Parameterweris sehen möchten, drücken Sie einfach den benachbarten View-Taster im EQ-Bereich. Wenn Sie prüfen müssen, wohl das Monitor Signal geleitet wird, drücken Sie einfach den View-Taster neben dem Phones Level-Drehregler und das Hauptdisplay zeigt alle Details an.

Bei dieser Verfahrensweise muss man fast nie durch mehrere Mentreiten blittern, da man mit den View-Tastern immer direkt zum relevanten Bildschirm gelangt.

Tipp: Mit dem Setup/Global Tab des Hauptdisplays kann man verschiedene Präferenzen bezüglich des Verhaltens der View- und Select-Faster einstellen.

X32 COMPACT auf der Utilities-Seite anpassen

Drücken Sie den Utility-Taster rechts neben dem Hauptdisplay, um nutzliche Funktionen im jeweiligen Zusammenhang aufzurufen. Beispiel:

• Wenn Sie den Equalizer eines Pullkanalzugs einstellen, können Sie durch Drücken des Utility Testers auf Funktionen zum Kopieren, Einfügen, Laden oder Speichern von EQ-Einstellungen zugreifen

• Wenn Sie einen Kanalwahl-Taster (SELECT) gedrückt halten und den Utility Taster drücken, erscheint ein Benennungs-Bildschirm, auf dem man die Darstellung des Kanals auf dem Hauptdisplay und auf dem kleinen Kanaldisplay anpassen kann.

• Wenn Sie auf den Routing-Seiten den Utility-Taster drücken, können Sie auf Funktionen zum Laden oder Speichem verschiedener Presets für Routing-Szenerien zugreifen

• Wenn Sie im Scenes-Menü den Utility-Taster drücken, können Sie auf Funktionen zum Kopieren, Laden, Speichem oder Benennen von Mischpult-Szenen zugreifen

Manchmal gibt es noch mehr Informationen

Vanche Einzelseiten des Hauptdisplays enthalten mehr einstellbare Parameter als man mit den 6 darunter angeordneten Druck/Drehreglern steuern kann. In diesen

Fällen werden Meine Seitenzahlen angezeigt, z. B. „1/2“. Schalten Sie einfach durch Drücken der Layer Auf/Ab-Taster zwischen den Seiten um.

Sektion 1: Kanalzug und Monitoring

Der Kanalzug des X32 COMPACT bietet spezielle Regler für die wichtigsten Bearbeitungsparameter des momentan gewählten Kanals. Um die Regler eines beliebigen Kanalzugs einzustellen, drücken Sie einfach den Select Taster des gewinschten Einnangs- oder Ausgangskarals.
Bestimmte Bereiche des Kanalzugs (z. B. Low Cut-Filter, Noise Gate, EQ und Kompressor) enthalten einen entsprechend bezeichneten Taster, mit dem

man den speziellen Effekt ein- und ausschalten kann. Bei aktiviertem Effekt leuchtet der Taster. Die Drehregler innerhalb des Kanätzungs sind von einem gelten LED-Rand umgeben, der den Wert des Parameters angibt. Wenn dieser normalerweise hinterlochtete Drehregler nicht leuchtet, ist dieser spezklie Regler/Parameter für den gewählten Kanaltyp nicht verfügbar. Beispiel: Wenn momentan ein Ausgangs-Bus gewählt ist, sind der LED-Rand und Gain-Regler ausgeschaltet, da man bei einem Ausgangs-Bus keine Eingangpreveränzung regeln kann.
Der Kanalzug ist in folgende Bereiche unterteilt:

Jeder dieser Unterbereiche entspricht den Bearbeitungsschnitten des momentan gewählten Kanals und verfügt über einen eigenen View-Taster, der nach Betätigung das Hauptdisplay auf eine Seite umschaltet, die alle zu diesem Unterbereich gehörigen Parameter anzeigt.

Monitoring und Talkback

Dieser Bereich verfügt über zwei separate Pegalregler (Level): Einer für die Kopfhörerausgänge auf beiden Seiten des Pults und einer für die Monthorausgänge auf der Rückseite.
Drücken Sie den View-Taster des Bereichs, um die verschiedenen Abhöropionen zu editieren, zum Beispiel die Eingangsquelle für den Kopfhüter-Bus und die Monitor-Ausgänge.
Dieser Bereich enthält auch unabhängige Talkback-Taster (A und B). Drücken Sie den View-Taster neben dem Phones Level-Regler und dann Page Select rechts, um die Edit-Seiten von Talkback A und B aufzurufen. Diese Bildschirme enthalten auch Einstellungen für die optionale Schwannenthalsumpe und den Internen Testtongenerator des Mischpults.

Sektion 2: Eingangskanal-Bänke

Am oberen Ende jedes Kanalzugs finden Sie einen Select-Taster, mit dem man den Fokus der Benutzerschnittstelle, inksturte aller kanalbezogener Parameter (Kanalzug und Hauptdisplay), auf diesen Kanal lenkt. Morke: Es ist immer nur jeweils ein Kanal gewählt bestweder Input Ch 1-32, Aus 1-8, FX Returns 11-40, Mio Bus 1-16, Main L/R/C oder Matrix 1-5). OCA-lungen (digital gesteuerte Verstärker) sind nicht wählbar, da sie nicht einen bestimmten Kanal, sondern mehrere angewissene Kanäle steuern.

Die Eingangskanal-Sektion des Mischpults befindet sich auf der linken Seite und bietet 8 separate Eingangskanalzüge. Diese B Kanalzüge stellen sechs separate Eingangsebenen (Layer) des Pults dar:

• Eingangskanäle 1 - 8
  • Eingangskanäte 9 - 16
  • Eingangskanäle 17 - 24Eingangskanäle 25 - 32
• Aux-Eingänge 1 - 6/USB Playback
  • Effekt-Returns

Brücken Sie einen der entsprechend bezeichneten Ebenen-Taster auf der linken Pultseite, um die Eingangskanai-Bank auf eine der sechs oben erwähnten Ebenen umzuschalten. Der Taster der jeweils aktiven Ebene leuchtet.

Es sind auch zwei weitere Ebenen (Bus Master 1-8 und 9-16) verfügbar, mit denen man die Pegel der 16 Mix Bus Master einstellen kann. Dies ist nützlich, wenn man Bus Master in DCA Group-Zuordnungen einschließen möchte.

Jeder Kanalzug verfügt über einen motorisierten 100 mm Pegel-Fader, einen Mute- und Solo-Taster, eine Gate-, Eingangspegel- und Kompressor-Anzeige sowie einen Kanalwahl-Taster.

Jeder der 8 Eingangskanäte besitzt einen eigenen (und anpassbare) fahlgten LCD-Bildschlm, der eine Kanalnummer, einen Kurznamen und sogar ein grafisches Kanalsymbol anzeigen kann. Falls die Eingangsquelle eines Kanals in ein von der Vorrinstellung abweichendes Eingangssignal geändert wurde, zeigt das LC-Display auch den Namen der aktuellen Eingangsquelle an.

Beispiel: Kanal 1 trägt den Kurzernen Stundkord und wird über Nua-Eingang 5 gespeist

Sektion 3: Hauptdisplay

Das farbige Hauptdisplay zeigt Informationen über die verschiedenen Sektionen des Wischpults an. Man kann es mit den View-Tastern und einem der 8 Taster rechts neben dem Display auf verschiedene Bildschirme umschalten.

Der berehe Bereich des Hauptkartsplays zeigt ständig nützliche Status Informationen an. In der oberen linken Eide Kinden Sie die Nummer des gehaltenen Kanals, dessen Kutzmanne und das gewählte Symbol. Der nächste Block zeigt Name und Nummer der aktuellen Szen in Gelb und die darauf folgende Szen an. Der mittelke Bereich zeigt den Namen der Playback-Stütes sowie die abgeaufene und verdierende Zeit sowie ein Symbol für den Recorder Status an. Der nächste rechts gelegene Block verfügt über 4 Segments, die den Status der AESSO Parts A und B, den Card Slot sowie die Quelle und Sampleate der Audio Clock-Synchronisation anzeigen (oben recht). Keine grüne quadratische Anzejaren informieren über die Korrekte Verbindung. Der ganz rechts gelegene Block zeigt die Pult-Urchielt an, die man unter Setup-Köng einstellen kann.

Mit den Page- und Layer-Tastern an der Ecke des Displays können Sie zu anderen Bildschirnselten wechseln.

Zum Editieren von Parametem oder Einstellungen auf den Bildschirmen verwenden Sie die 6 zugehörigen Druck/Drehregler am unteren Rand des Displays.

- Bei allen stufenlosen Einstellungen oder Listeneinträgen können Sie zum Editieren den entsprechenden Regler drehen, was durch verschiedene kresförmige Symbole angezeigt wird

- Wenn einem dieser Regel auch eine Schalt- oder Wechselfunktion zugewiesen ist, wird am unteren Rand des Felds ein breiter rechteckiger Button angezeigt. Ein Druck auf den Orehregler schaltet den Ein/Inus-Status der entsprechenden Funktion um. 'Wenn der rechteckige Button im Display dunkelgrau leuchtet, ist die entsprechende Funktion ausgeschaltet/Inaktiv. Wenn er gelb leuchtet, ist die Funktion eingeschatet/aktiv.'

Monitoring und Talkback

In dieser Sektion gibt es zwei separate Level-Regier, einen für die Kopfhörer-Ausgänge auf beiden Seiten des Pults und einen zweiten Regier für die Monitor-Ausgänge auf der Rückseite.

Drücken Sie den View-Taster der Sektion, um verschiedene Monitoring-Präferenzen zu editieren, z. B. die Eingangsquelle für den Phones-Bus und die Monitor-Ausgänge.

Diese Sektion enthält auch unabhängige Talkback-Taster (A und B). Drücken Sie den View-Taster, um die Talkback-Präferenzen für die Talkback-Pfade A und B separat zu editieren. Dieser Bildschirm enthält auch Einstellungen für die optionale Schwanenthalstampe und den Internen Testton-Generator des Mischpults.

Sektion 4: Bänke der Gruppen/Bus-Kanäle

Diese Pultsektion bietet acht Kanalztige, die in folgende Ebenen unterteilt sind:

- Licht DCA-Gruppen (DCA = digital gesteuerte Verstärke)

• Mix Bus Master 1-8

• Min Bus Master 9-16

- Matrix-Ausgänge 1-6 und den zentralen Summen-Bus MAIN C

Diese Sektion enthält auch einen Haupt-Fader für den LR-Ausgang, der unabhängig und immer verfügbar ist, gleichgültig welche Kanalbank oder Ebene aktiv ist.

Bei Verwendung der DCA-Gruppen-Ebene kann man die DCA-Gruppen auf Soln und stummschalten, aber man kann sie nicht wählen.

Um die Namen, Symbole und Farben der DCA-Gruppen zu editieren, navigieren Sie zur Setup/DCA-Grups-Seite auf dem Hauptdisplay. Man kann die Namen, Symbole und Farben der DCA-Gruppen auch editieren, indem man gleichzeitig die Utility- und Select-Taster drückt. Wenn die Setup/Scribbole Strip-Seite geöffnet ist, kann man direkt jeden anderen Kanal wählen, um sein Layout im gleichen Arbeitsgang zu editieren.

Bei Verwendung der Ausgangs-Bus-Eberen leuchten die unteren LEDs der Anzeigen in dieser Sektion, wenn der jeweilige Bus über pre-feder geschaffete Ouelles des gewählten Kanals gespeist wird.

Sektion 5: Verschiedene Zuordnungen (DCA-Gruppen, Mute-Gruppen, frei zuweisbare Regler)

DCA-Gruppen zuweisen

Dunk der beiden deutlich unterscheideten Fader Gruppen (Eingänge links und Ausgänge rechts) kann man beim K32 COMPACT die Kanale oder Busse mühelos einer virtuellen DCA-Gruppe zuviesen. Halten Sie einfach den entsprechenden DCA Group Select-Taster auf der rechten Puitsseite gedrückt, während Sie die Select-Taster aller Eingangskanäle drücken, die Sie der besagten DCA-Gruppe zuordnen mühlten. Sie können auch den DCA Group Select-Taster drücken, um zu prüfles, welche Kanale ihm bereits zugewiesen sind. Die Select-Taster der zugewiesenen Kanalle leuchten.

- Mute-Gruppen zuweisen

Die Zuweisung von Mute-Gruppen ist mit dem obigen Verfahren vergleichbar, aber es wurde eine Vorschtsmaßnahme integriert, um ein versreitliches Stammsschallen von Kandlen während der Show zu verhindern. Um Eingangs/Musgangskanalle einer der 6 Mute-Gruppen auszuwesen (die mit den Tastorn rochts neben dem LR Hauptfrader gesteuert werden), müssen Sie zuerst den Mute Grp-Taster neben dem Hauptdisplay aktivierten. Während Sie den gewinschten Mute Group-Taster gedrückt halten, wählen Sie die gewinschten Eingangs- und

Ausgangskanäle, die dann der Mute Gruppe zugewiesen werden. Wenn die Zuweisung abgeschlossen ist, schalten Sie Mute Grp auf dem Display aus, damit die 6 Mute Group-Taster wie gewünscht funktionieren.

Frei zuweisbare Regler:

Die Assign-Sektion des Puits bietet drei Bänke mit 8 Tastern, mit denen man frei anpassbaren Zugriff auf 24 beliebige Funktionen des X32 Compact erhalten kann.

Um eine eigene Zuweisung vorzunehmern

- Drücken Sie den View-Taster in der Assign-Sektion, um die Zuordnungen zu eutieren

- Wählen Sie das zu editierende Regler-Set (A, B oder C)

- Wahlen Sie einen der Regier 1 - 8, den Sie zuweisen möchten.

- Wählen Sie den zu steuernden Parameter, dem Sie die Funktion zuweisen möchten

Normalerweise steuert man damit den Parameter eines bestimmten Kanals, z. B. den Reverb Ein/ Aus-Status des Hauptsängers.

Der Jump-to-Page-Regler steuert eine Spezialfunktion, die keine Audio-Parameter verändert, sondern direkt zu einer bestimmten Display-Seite springt.

Die „Sends on Faders“-Funktion

Das X32 verfügt über eine sehr nützliche Funktion, auf die man zugreifen kann, indem man den speziellen Sends on Faders-Taster zwischen den beiden Fader-Bereichen drückt.

Die Sends on Faders-Funktion hilft Ihnen bei der Pegelenstellung von Kanälen, die zu einem der 16 Mix-Busse geletet werden. Sie funktioniert nur bei Kanälen, die den Mix Bussen 1-16 augewissen werden, und NICHT bei DCA-Gruppen sowie Main- und Matrix Bussen. Die Sends on Faders-Funktion kann auf zwei praktische Arten für die häufigsten Situationen bei der Live-Beschallung eingesetzt werden:

Um eine Monitor-Mischung für einen bestimmten Musiker vorzubereiten

• Wälen Sie den Monitor-Bus (1-8, 9-16), der den Böhnenmonitor des Künstlers speist
• Brücken Sie den Sends on Faders-Taster, damit er leuchtet
• Wählen Sie eine der sechs Eingangskanal-Ebenen
• Solange „Sends on Faders“ aktivist, entsprechen alle Fader in der Eingangskanal-Section lauf der

linken Pultseite) den Send-Pogeln zum gewählten (Monitor) Mix-Bus

Um zu prüfen/editieren, wohl das gewählte Eingangssignal geleitet wird:

• Wählen Sie in der linken Sektion den Eingangskanal

• Drücken Sie den Sends on Faders-Taster, so dass er leuchtet.

• Wählen Sie entweder die Bus-Kanal-Ebene 1-8 oder 9-16

• Die Bus-Fader (auf der rechten Pultseite) stellen jetzt die Send-Pegel des gewählten Eingangskanals (auf der linken Pultseite) dar
  Die Option, „Sends an Faders“ in beide Richtungen – zum Wahlen eines Eingangs- oder eines Ausgangskanals – verwenden zu können, ist ein besonderes Feature des X32.

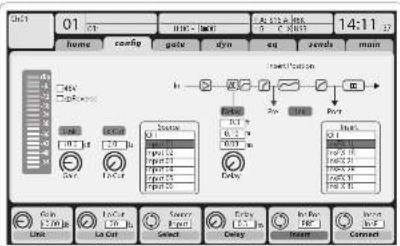

Routing I/O

Das X32 COMPACT Mischpult verfügt über 16 rücksettige XLR-Analogeingänge mit Mikrofon-Vorverstärkern sowie 8 rücksettige XLR-Ausgänge und 6 TRS Aux Sends und Returns. Zusätzlich gibt es zwei AES50 Ports mit jeweils 48 Eingangs- und Ausgangskanäten sowie einem Card Slot für 3.2 Eingangs- und Ausgangskanäte via USB 2.0 von und zu einem angeschlossenen Computer.

Man kann Eingangssignale von einer der oben erwähnten eingangsquellen in Blocken von 8 Signalen mit der internen Audiobearbeitungs-Engine des Pults verbinden.

Hinweis: Alle mit der Audiobearbeitung verbundenen Signalblücke werden automatisch an die entsprechenden Eingangskanäle angeschlossen

Die lokalen Eingänge (Local in) 17 - 24 und 25 - 32 werden in Klammem angezeigt und sind physisch bei diesem Gerät nicht verfügbar. Wenn man diese zuordnet, werden keine Signale übertragen, aber man kann sie zur Vorbereitung von Shows mit einem vollformatigen X32 Mischpult nutzen.

Verkabelung aller AESO Anschlüsse zwischen X32 und S16 Stageboxen:

• Abgeschimtes CAT-Se Kabel
• Ethercon terminierte Kabelenden
  • Maximale Kabellänge 100 Meter (330 Fuß)

Ausgangssignale: Jedes interne Signal lässt sich frei einer der folgenden Ausgangsbuchsen zuweisen:

• 8 lokale XLR-Analogausgänge (mit regelbarem Digitaldelay zur Laufzeitanpassung von Lautsprechern)
• 8 virtuelle Ausgänge (mitt ° markiert) zur Ausgabe über AESSO oder Card-Ausgänge
• 6 Aun-Sends auf 6,3 mm TRS-Ausgänge 1 2 AES/EBU-Ausgänge
• 16 Personal Monitoring-Wege über den P-16 Bus-Ausgang des Pults

Jedes und alle der obigen Signalte können auch in blücken zu 8 Signzahlen gespiegt werden auf einem von

• 48 Kanälen des AES50 Ports A
• 48 Kanälen des AES50 Ports B
• 32 Kanälen der USB Interface-Karte

Eingangskanäle 1 - 32 sind so vorkonfiguriert, dass die lokaten Eingangskanäle 1 - 16 verwendet werden. Sie können aber auch so gepastet werden, dass man jedes andere verfügbare Signal der Audio Engine, inklusive Mix Bus/Sub Group-Ausgänge verwenden kann. Änderungen an „Channel Source“ werden auf der Pramp Config-Selte worgenommen.

Eingangskanäle 17 - 32 sind auf die Eingänge 1 - 16 von AESSO A vorkonfiguriert. Bem Anschließen einer S16 Stage Box an Port A werden die Signale dann automatisch in diese Kanäle eingespeht.

Aux Return-Kanäle 1 - 8 sind so vorkonfiguriert, dass die 6 Aux-Eingangssignale und die beiden USB Playback-Ausgänge verwenden werden. Sie können aber auch so gepätigt verwenden, dass man jedes andere verfügbare Signal des Vischpults verwenden kann.

FX Return-Kanäle 1L-4R steuern die 4 Stereo-/ausgangssignale der Side-Chain FX, 1-4.

Man kann die Konfiguration der Mix Bus-Kanäle 1-16 vorcinstellen (auf der Setup/Global Seite) oder eine Individuelle Konfiguration pro Kanal vornehmen. Die Bus-Bearbeitung umfasst (in dieser Reihenfolge):

• Insert-Punkt (umschaltbar zwischen post-EQ und pre-EQ)
• 6-bandiger voll-parametrischer EQ
• Kompressor/Expander (umschaltbar zwischen post-EQ und pre-EQ)
  • Bus Sends zu den 6 Matrizen
• Main LR-Panning
• Mano/Center-Pegel

Main Bus-Kanäle LR/C sind immer verfügbar und unabhängig von den Mix Bussen. Die Bearbeitungsschritte für diesen Signalweg umfassen (In dieser Reihenfolge):

• Insert Punkt umschaltbar zwischen post EQ und pre-EQ;
  • 6-bandiger voll-parametrischer EQ
• Kompressor/Expander fumschaltbar zwischen post-EQ und pre-EQ)
  • Bus Sends zu den 6 Matrizen

Matrix-Kanäle 1-6 werden ausschließlich von Signalen des MAIN LRC und Mix Bus 1-16 gespeit. Die Bearbeitungsschritte umfassen (in dieser Reihenfolge):

• Insert-Punkt jumschaltbar zwischen post-EQ und pre-EQ;
• 6-bandiger voll-parametrischer EQ
  • Kompressor/Expander (umschaltbar zwischen post-EQ und pre-EQ)

Effektbearbeitung 1-8

Das X32 COMPACT Mischpult enthält acht interne true-stereo Effekt-Engines.

• Das X32 COMPACT Mischpult enthält acht interne true-stereo Effekt Engines
- Man kane die Returns der Side Chain FX 1-4 immer mit der sechsten Bank (Ebene) der Eingangskanäle steuern - Effects Returns. Merke: Die Return Signale der FX 1-4 verfügen über separate Fader für Inks und rechts

• Man kann die Returns der Side Chain FX 1-4 immer mit der dritten Bank (Ebene) der Eingangsstande steuern - Aus/USB/FX Returns. Merke: Die Return-Signale der FX 1-4 verfügen über separate Fader für links und rechts
• Auf dem FX Home-Bildschirm kann man die FX 1-4 Eingangsquellen und den Effekttyp/Algorithmus für jeden der 8 FX Slots des virtuellen Racks wählen
• Mit den darauffolgenden Tabs FX 1-FX 8 des FX-Bildschirms kann man alle Parameter des gewählten Effektprocessors editieren

Viele Funktion des X32 COMPACT Mischpults lassen sich mit einer speziellen iPad App fernsteuern. Details zum Download der App, der Ernrichtung und Bedienung finden Sie in einem separaten Bedienungshandbuch, das auf der X32 COMPACT Produkteite heruntergeladen werden kann.

Die App-Bedienung ist für den Touchscreen des iPad optimiert und bietet viele Fembedienungsfunktionen des Pults. Mit der App können Sie beispielsweise Monitomischungen auf der Böhne einstellen, während Sie mit den Musikern kommunizieren, oder die Mischung der Haupt-PÄ im Publikumsbereich einstellen und dabei genau das gleiche wie das Publikum hören.

X32 COMPACT Windows/OS X/Linux-Application

Ebenfalls erhältlich ist ein separater Remote Editor für Host Computer, mit dem man das X32 COMPACT via Ethernet komplett editieren kann. Details zum Download des Remote Editors, der Einrichtung und Bedienung finden Sie in einem separaten Bedienungshandbuch, das auf der X32 COMPACT Produktseite heruntergeladen werden kann. Weitere Informationen finden Sie unter behänger.com.
TIPP: Die X32 Kommunikation via Fembedlenung basiert auf OSC (open sound control) und wir stellen das Protokoll auf unserer Website allen Entwicklem zur Verfügung, damit sie ihre eigene Steuer-Software programmieren können. Details zum OSC Protokoll finden Sie unter behninger.com.

X-USB Karte

Die X-USB Erweitenungskarte erlaubt die Übertragung von bis zu 32 Eingangs- und 32 Ausgangskanäften von bzw. an einen angeschlossenen Personal Computer. Bitte laden Sie die X-USB Treiber und den Quick Start Guide (Kurzänleitung) von der behringer vom website herunter, bevor Sie die X-USB Karte mit dem Computerverbinden.

Ein/Ausschalten und Updates:

Wenn Soundsysteme angeschlossen sind, sollten Sie das X32 COMPACT-Mischpult zuerst einschalten und zuletzt ausschalten. Dadurch verhindern Sie, dass beim Ein/Ausschaltvorgang unerwartete Geräusche übertragen wenden.
Die Setup/Global-Serte für allgemeine Präferenzen enthält eine Safe Main Levels-Funktion. Ist diese aktiviert, werden die Main LRC-Pegel beim Hochfahren des Pults automatisch stummgeschaltet. Dadurch verhindern Sie auch, dass beim Laden von Szenen die Summenpegel verändert (d. h. erhöht) werden.
Synchronisations- und Sample Rate-Einstellungen für das Mischpult kann man auf der Setup/Config-Seite vornehmen, wobei nach Änderungen der Sampfrate das Pult neu gestartet wird. Wenn im oberen rechten Bereich des Hauptdisplays ein notes Fend angezeigt wird, prüfen Sie bitte, wo die Synchronisationseinstellungen unter Setup/Config Korrekt sind (Siehearch Section 3).

Wenn das Mischpult von anderen Personen benutzt wurde und Sie dessen speziellen Routing-Status nicht kennen, können Sie das X32 COMPACT auf zwei praktische Arten auf die Vorcinstellungen zurücksetzen:
- Während das Pult hochführt und das „X32“ Logo auf dem Bildschirm erscheint, halten Sie den Scenes/Undo-Taster gedrückt, bis das Pult vollständig betriebsbereit ist und der Home Bildschirm angezeigt wird. Jetzt befindet sich das Pult wieder im gleichen Zustand wie bei der Auslieferung vom Werk. Sie können allerdings sofort zu dem Status zurückkehren, der beim letzten Auschalten des Pulls bestand, indem Sie den Scenes/Undo-Taster drücken

• Sie können das Pult auch jederzeit nach dem Hochfahren zurücksetzen, indem Sie Setup/Config und dann initialize drücken
  HIMWEIS: Durch Initialsieren des Mischpults werden die aktuellen Show Daten oder gespeicherten Szenen nicht automatisch geföscht. Um alle Szenen zu loschen, verwenden Sie die Option „initialize All Show Data“ auf der Setup/Config-Selte.
  Um einem Speicherlehler durch eine Unterbrechung der Stromzufuhr vorzuheugen, sollten Sie die „Safe Shutdown“-Funktion der Setup/Global-Seite verwenden.
  HIWAUS: Man kann das X32 COMPACT gegen unauthorisierte Bedienung spieren, indem man die Option „Lock Console“ auf der Setup/Config-Serte aktiviert. In diesem Zustand verhindert die Benutzerschnittstelle alle weiteren Änderungen und auf dem Display wird, „X“ angezeigt. Halten Sie den Home-Taster etwa 5 Sekunden gedrückt, um die Sporre wieder aufzuhsben.
  Man kann die 202 Firmware komfortabel mit folgenden Schritten aktualisieren:

• Laden Sie die neue Mischpult-Firmware von der X32 COMPACT Produktseite ins Stammverzeichnis eines USB-Sticks herunter, ohne den Datelnamen zu verändern

• Stecken Sie den USB Stick in den USB-Anschluss auf der Oberseite des Pults, während dieses ausgeschaltet ist
• Halten Sie beim Einschalten des Mischpults den USB View-Taster gedrückt. Während des Hochfahrens führt das X32 COMPACT ein vollautomatisches Firmware-Update durch, das etwa 2 - 3 Minuten länger als der normale Boot-Vorgang dauert.

Wenn keine Update-Datei auf dem USB-Laufwerk verfügbar oder diese defekt ist, bleibt der Update-Modus weiterhin aktiv und das X32 COMPACT kann nicht normal hochgefahren werden. Schalten Sie das Mischpult aus und wieder ein, ohne den USB View Taster gedrückt zu halten, um das X32 COMPACT mit der vorhandenen Firmware zu starten.

VORSICHT: Blockieren Sie nicht die Ventilatoröffnung auf der Unterseite des X32 COMPACT Schäuses! Der große Ventilator dreht sich langsam und ist saum hürbar, aber er ist in Betrieb. Besonders beim Einbau des X32 COMPACT in ein Roadcase sollten Sie auf der Pult-Unterseite ausreichend Platz für die Beteilung lassen.

1. Online registrieren. Bitte registrieren Sie ihr neues MUSIC. Bitte-Gerät direkt nach dem Kauf auf der Website behörger.com. Wenn Sie bitte Kauf mit unserem einfachen online Formular registrieren, können wir ihre Reparaturansprüche schneller und effäenter bearbeiten. Lesen Sie bitte auch unsere Garantibostingungen, falls zutreffend.
2. Funktionsfehler. Suisse sich kein MUSIC Tribe Händler in ihrer Hähe befinden, kommen Sie den MUSIC Tribe Vertriebs Ihres Landes kontraktionen, der auf behörger, vom unter „Support“ aufgeführten ist. Suisse ihr Land nicht aufgeilset sein, prüfen Sie bitte, ob ihr Problem von unserem „Online Support“ gezeigt werden kann, den Sie ebenfalls auf behörger, vom unter „Support“ Andner. Mirmativ reichen Sie bitte Ihren Grantivierungsauch online auf behörger.com ein, BEVOR Sie das Produkt zureksenden.
3. Stromanschluss, Bewer Sie das Gerät an eine Ketostekulose anschließen, prüfen Sie bitte, ob Sie die korrechte Ketaspennung für ihr speielles Modell verwenden. Fehrliche Sicherungen müssen austrahlstos durch Sicherungen des gleichen Typs und Hemtwerts erfolgt werden.
