| Tipo de producto | Mesa de mezclas digital |
| Marca | Behringer |
| Modelo | X32 Compact |
| Dimensiones (L x P x A) | 439 x 337 x 175 mm |
| Peso | 8,5 kg |
| Alimentación | 100-240 V CA, 50-60 Hz, 50 W |
| Número de canales de entrada | 32 canales (16 micro/línea + 16 líneas) |
| Bus de mezcla | 16 buses aux, 6 buses matrix |
| Procesadores de efectos | 8 estéreo, multiefectos integrados |
| Pantalla | 7 pulgadas color TFT táctil |
| Conectividad | USB 2.0, Ethernet, AES50 (escena) |
| Funciones principales | Mezcla digital, grabación multipista USB, control de iluminación, matrices |
| Mantenimiento y limpieza | Desempolvar con un paño seco, evitar la humedad y productos agresivos |
| Seguridad | No exponer al agua, desconectar antes del mantenimiento, no abrir |
| Piezas de repuesto y reparabilidad | Contacte al servicio técnico de Behringer para piezas y reparaciones |
| Información general | Garantía del fabricante 3 años, índice de reparabilidad no comunicado |
Preguntas frecuentes - X32 Compact BEHRINGER
Preguntas de los usuarios sobre X32 Compact BEHRINGER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Mezclador en formato PDF gratis! Encuentra tus instrucciones X32 Compact - BEHRINGER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. X32 Compact de la marca BEHRINGER.
MANUAL DE USUARIO X32 Compact BEHRINGER
Instrucciones de seguridad
Las terminares marcadas con este símbolo transportan ciemto eléctrica de masquitud suficiente como para constituir un risivo de descarga eléctrica. Utilice solo cables de altavor profesimadas y de alta calidad con conestores 15 de 6,3 mm o de bayoneta prefijados. Cualquer otra instalación o modificación debe ser realizada uncamente por un técnico qualificado.
Este símbolo, siempre que aparece, le advierte de la presencia de voltaje peligno sin aslar dentro de la caja; este voltaje puede ser suficiente para constituir un riesgo de descarga.
Este símbols, siempre que aparece, le advierte sobre instrucciones operativos y de mantenimiento que aparecen en la documentación adjunta. Por favor, les el manual.
Atención Para reducir el design de descarga eléctrica, no quite la tapa to la parte posterior. No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, pingase en contacto con personal carilizado.
Atención Para reducir el riesgo de incendio o descarga eléctrica, no esponga este aparato a la livia, humeridad o alguna otra fuente que puesta salpícar o derramar algún líquido sobre el aparato. No colouc ningún tipo de recipiente para líquidos sobre el aparato.
Atención Las instrucciones de servicio deben llevarías a cabo exclusivamente personal qualificada. Para evitar el riesgo de una descarga eléctrica, no realize reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizados exclusivamente por personal qualificado.
-
Les las instrucciones.
-
Conserve estas instrucciones
-
Preste atención a todas las advertencias.
-
Siga todas las instrucciones.
-
Ko use este aparato cerca del agua.
-
Limple este aparato con un caño seco.
-
lo bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.
-
lo instale este equipo cerca de fuentes de calor tables como radiadores, acumuladores de calor, estuías un ocho aparatos finduyendo amplificaciones) que pueden producir calor.
-
No elimine o deshabilité nunca la concepción a tierna del agrato o del cable de alimentación de corriente. Un enchule polarizado tiene dos polos, uno de los cuales tiene un contacto más andro que el otro. Una clavía con puesta a tierna dispone de los contactos: dos polos y la puesta a tierna. El contacto andro y el toror contacto, respectivamente, son los que garantitan una mayor seguridad. Si el enchule suministrado con el equipo no con cuerta con la toma de corriente, consulte con un electricista para cambiar la toma de corriente absoluta.
-
Coloque el cable de suministro de energía de manera que no purda ser pisado y que esté protegio de objetos allato. Asegúrese de que el cable de suministro de energía esté protegio, especialmente en la zona de la davja y en el punto donde sale del aparato.
-
Use únicamente los dispositivos o accesorios especificados por el fabricante.
- Use únicamente la correbilla, plataforma, triçade, supante o mesa especificados por el fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para evitar
daños y caldas a tropezar con algún obstaculo.
-
Deserchufe el equipo durante tormentas o si no va a utilizado durante un periodo largo.
-
Confe los reparaciones únicamente a servicio técnicos cualificados. La unidad requiere mantenermente siempre que haya subicie algún darío, si el cable de suministro de energía o el enchufe presentaron daños, se hubiera denarmado un líquido o hubieran cando objetos dentro del equipo, si el aparato hubricta estado creuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha suirdo alain palas o caída.
-
Al conectar la unidad a la toma de comiente eléctrica asequeste de que la concaten disponga de una unión a tierra.
-
Si el enchule o corrector de red sine como unico modio de desconoción, este debe ser accesible fácilmente.
- Cómo debe deshaceres de este aparato: Este símbalo indica que este aparato no debe ser tratado como brasura organica, según lo indicado en la Directiva WEEE (2012/19/EU) y a los normativas aplicadas es sujais
En lugar de cómo deberá llevado al punto limpio más concarto para el reciclaje de sus elementos eléctricos / electrónicos (EEP). Al haber esto están ayudando a presentar las porillas consecuencias negativas para el medio ambiente y la salud que podrán ser provocadas por una qistión inalecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, porquise en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.
- No instala esta unidad en un espacio may reducido, tal como encastrada en una librena o similar.
-
No coloque objetos con llama, como una vela encendida, sobre este apanto.
-
Tenga presentes todas las advertencias relativas al recidaje y correcta eliminación de las pilas. Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el neta de la basura orgánica.
-
Use este aparato en rangos de temperatura moderados y/o tropicales.
NEGACIÓN LEGAL
MUSK Tribe no somite ningún tipo de responsabilidad por cualquier día o período que pudica suñir cualquier persona por suñor total a paradigmente en la descripciones, fotografías o ahmidades contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas y modificaciones sin previo hacia. Todas las marces comerciales para aparacón solo un propiedad de sus respectivos costores. MIDAS, KLAERA TEKRIN, LAB GRUPPER, LAKE, TANBOY, TURBOSUENO, TC ELECTRONIC, TC HILICON, SUNRINGER, BUGERA Y COILAUDIO son marces comerciales a marces registradas de MUSK Tribe Global Brands Ltd. © MUSK Tribe Global Brands Ltd. 2018 Rescursados los descriptions.
GARANTÍA LIMITADA
Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de MUSIC Tribe, consulte online toda la información en la web municipality/warranty.
Resumen operativo de la mesa de mezclas
Bijenwendo al vanual de puesta en marcha de la mesa de mezcla digital X32 COMPACTI En este documento le ofreceremos un recumen de las operaciones básicos de esta mesa de mezcla para que puesta penente en marcha con ella rípidamente. Mientras su leyenda este documento, le recomendamos que experimente con las distintas pantañas y controles de la comilla. El interface de usuario de esta consulta ha sido dictado para ser extremadamente fácil en cuanto a Nicaragua y aprendizaje. Además de este manuz de puesta en marcha, dispone también de un manual de instrucciones en inglés disponible como fichero PDF descargable a través de nuestra página web behelinger.com.
Funcionamiento general del interface de usuario
El interface de usuario del X32 COMPACT está dividido en cinco secciones principales:
Banda de canal y monitorización
[2] Canales de entrada
① Pantalla
[4] Canales principales/grupos/bus
[5] Grupos de anulación/escenas/asignación
Funcionamiento de los botones View
En distintos puntos del panel superior de la consola encontrará unos pequeños botones marcados como View. Pulse estos botones para hacer que la gran pantalla a color de la consola (conocida como Pantalla principal) pase a mostrade información relacionada con la sección cuyo botón View acubre de pulsar.
Por ejemplo, si está realizando una edición del actualizador y le interesa tener una imagen mayor de la curva de respuesta de frecuencia del EQ o del valor del parámetro EQ correspondiente, simplemente pulse el botón View adyacente a la sección EQ. Si necesita verificar donde está siendo nutada la social de monitorización, simplemente pulse el botón View que está cerca del mando Phones Level y los detalles del ruteo aparecerán en la pantalla principal.
Con las opciones que le ofrece este botón View, prácticamente se elimina la necesidad de ir pasando por distintas páginas de menú, dado que los botones View siempre le llevarán a la pantalla necesaria.
Consejo: La pestaña Setup/Global de la pantalla principal le permite ajustar las preferencias de comportamiento de los botones View y Select.
Personalización de la X32 COMPACT por medio de la página de utilidades
Pulse el botón utility, situado a la derecha de la pantalla principal, para activar una serie de funciones de gran utilidad de una forma "sensible al contexto". Por ejemplo.
- Cuando esté ajustando el equalizador de un canal de la consola, el pulsar el botón Utility le ofrecera opciones de copia, pogados, carga o almacenamiento de ajustes del equalizador.
- El pulsar el botón utility mientras mantiene pulsado el botón de selección de un canal hará que aparezca una pantalla de asignación de
Sección 1: Banda de Canal y Monitorización
La banda de canal de la XO2 COMPACTS le ofres controles específicos para los parámetros de procusado más importantes del canal activo o seleccionado en ese momento. Para ajustar los controles de una banda de canal determinada, simplemente pulse el botón Select del canal de entrada o salida que quiera.
Determinadas secciones de la banda de canal (como el filtro de corte de graves, la puerta de ruidos, el EO y el compresor) contienen un botón claramente señalizado con el nombre respectivo que puede pulsar para activar o desarrollar ese efecto concreto. El botón se iluminará para indicarle en qué momento está activado el efecto y se apagará cuando el efecto este amulado o en bypasses.
Dentro de la banda de canal, los mandos de control giratorios están rodeados por un anillo de pilotos LED de color ámbar que le indican el valor del parámetro. Siempre que ese anillo luminoso este apagado, eso le indicará que ese parámetro/control
concreto no esta disponible para el tipo de canal seleccionado. Por ejemplo, si ha seleccionado un bus de salida, el anillo luminoso y el mando de ganancia estarán desactivados, dado que no puede controlar ninguna ganancia de entrada en un bus de salida.
La banda de canal está formada por las subsecciones siguientes:
Cada una de estas subsecciones se corresponde con los pasos de procesado del canal elegido en ese momento y cada una de ellas tiene su propio botón View que, cuando es pulsado, hace que en la pantalla principal aparezca una página en la que podrá ver todos los parámetros relacionados con esa subsección.
A veces aún hay más cosas que decir...
Algunas de las páginas individuales de la pantalla principal contienen más parámetros ajustables de los que pueden ser controlados por los
Pulsación que están justo debajo de ella. En estos casos podra ver una pequeña indicación de número de página, p.e. "1/2". Simplemente pulse entonces los botones Layer Up/Down para cambiar de una página o estrato a la obra.
Monitorización y Línea Interior (Talkback)
En esta sección encontrará dos controles de nivel independientes; uno para las salidas de auriculares que están situadas a cada lado de la console y el segundo para las salidas de monitorización del panel trasero.
Pulse el botón View de esta sección para editar diversas opciones de preferencias de monitorización, tales como la fuente de entrada para el bus de auriculares y las salidas de monitorización.
Esta sección también contiene botones Talkback o de líneas interior independientes (A y B). Pulse el botón View que esta al lado del mando de nivel de auriculares y pulse después el botón de selección de página derecho para acceder a las páginas de edición Talkback A y B. Estas pantellas también condienen ajustes para el floco opcional y para el generator de tono de pruebas interno de la consulta.
Sección 2: Bancos de Canales de Entrada
En la parte superior de carla canal encontrará un botón Select que sirve para dirigir el foso de control del interface de usuario, induyendo todos los paramentos relacionados con el canal (banda de canal y pantalla principal); a ese canal. Tenga en cuenta que en todo momento habrá solo un canal seleccionado [sea Input Ch 1-3, Aux 1-8, F3 Returns 11-49, Mtr Bus 1-16, Main LRC o Matrix 1-5]. Los grupos DCA (amplificador controlado digitalmente) no pueden ser seleccionados desde que controlan una serie de canales asignados en lugar de un único canal específico.
La sección de canales de entrada de la consola está situada en el lado lequiendo y le ofrece 8 bandas de canal de entrada independientes. Estas ocho bandas de canal representan seis estratos distintos de entradas de la consola, incluyendo:
• Canales de entrada 1-8
• Canales de entrada 9-16
• Canales de entrada 17-24
• Canales de entrada 25-32
- Entradas auxiliares 1-6/reproducción USB
- Retúmos de efectos
Pulse cualquiera de los botones de estrato con la correspondiente etiqueta que están en el lado izquierdo de la consola para cambiar el banco de canales de entrada a cualquiera de los seis estratos anteriores. El botón se iluminara, para indicarle que está activo el estrato elegido.
Dispone de dos estrates más (Bus master 1-8 y 9-16), que le permiten ajustar los niveles de los 16 buses de mezcla master, que le resultarán muy utiles cuando quiera incluir buses master en asignaciones de grupos DCA.
En cada banda encontrará un fader motorizado de 100 mm, botones Mute (anulación) y Solo, un indicador de puerta de ruidos, un medidor de nivel de entrada, un indicador de compresor y el botón selector del canal.
Cada uno de los 8 canales de entrada dispone de una pantalla LCD en color individual (y personalizable) que puede mostrante el número de canal, su nick o nombre corto e incluso un icono gráfico del canal. En el caso de que la fuente de entrada de un canal haya sido modificada a una señal de entrada que sea distinta a la configuración por defecto, la pantalla LCD le indicará también el nombre de la fuente de entrada actual.
Epomis fiscal 1 hine el apreso "Sundaram" y mebe la social
deste la entra de audias 5
Sección 3: Zona de la Pantalla Principal
La pantalla a color principal le ofrece información sobre las distintas secciones de esta mesa de mezclas. Puede activar las diferentes pantallas, usando los botones View de la consola, así como cualquiera de los 8 botones que están en el lado derecho de la pantalla.
La sección superior de la pantalla principal le muestra de forma permanente distintas informaciones de estado de gran utilidad. La esquina superior izquierda le muestra el número del canal seleccionado, su apoyo y el íctico seleccionado. El siguiente bloque la muestra el número de escena activa y su nombre en color ámbar, así como la próxima escena. La sección central le muestra el nombre del fichero de reproducción junto con el tiempo transcurrido y el restanta, junto con un íctico de estado de la
grabadora. El bloque siguiente de la derecha tiene cuatro segmentos que le muestran el estado de los puertos A2550 A y B, de la ramura de tarjeta y de la fuente de sincronización de la sozial word audio y la frecuencia de muestres (esquina superior derecha). Unos pequeños indicadores en forma de recuadros verdes le muestran la correcta conectividad de la consola. El bloque de más a la derecha le muestra la hora que haya ajustado prestamente en SetupConfig.
Cuando este trabajando en cualquiera de las pantallas, pulse las teclas Page que están situadas en el bisel de la pantalla para cambiar a las distintas páginas de la pantalla.
La edición de los parámetros o ajustes de cada una de las pantallas se realiza por medio de los 6 mandos giratorios y de pulsación asociados que están justo debajo de la pantalla.
- Siempre que haya un control continuo o una lista de entradas, podrá girar el mando correspondiente para editarlo, lo que será indicado por distintos íconos circulares.
Cuando haya un interruptor o función de conmutación en uno de estos mandos, verú un botón rectangular en el extremo inferior del campo. Pulse el mando para cambiar el estado on/off de la función correspondiente. Cuando el botón rectangular de la pentalla aparezca en gris oscuro, la función correspondiente estará en off/de desarrollada; cuando aparezca en embar, la fundón estará en un/activa.
Monitorización y Linea Interior (Talkback)
Dispene de dos controles de nivel independientes en esta sección, uno para las salidas de auriculares que están situadas a cada lado de la consola y el segundo para las salidas de monitorización que están situadas en el panel trasero.
Pulse el botón View de esta sección para editar las distintas preferencias de monitorización, tales como la fuente de entrada para el bus de auriculares y las salidas de monitorización.
En esta sección también encontrará botones Talkback independientes (A y B). Pulse el botón View para editar las preferencias de línea interior para la ruta Talkback A y la ruta Talkback B de forma separada. Esta pantalla también contiene ajustes para el flexo opcional y para el generador de tonos de prueba internos de la consola.
Sección 4: Bancos de Bus/Grupo de Canal
Esta sección de la consola le ofrece ocho bandas de canal, divididas en los siguientes estratos:
- Ocho grupo DCA (amplificador controlado digitalmente)
- Masters de bus de mezcla 1-8
- Masters de bus de mezcla 9-16
• Salidas de matriz 1-6 y el bus central principal
Esta sección también contiene un fader de salida LR principal, que es independiente y que siempre esta disponible, sea cual sea el banco de canal o estrato que este activo.
Cuando use el estrato de grupos DCA, los grupos DCA pueden ser activados como solistas o amilados (mote), pero no puede seleccionarios. Para editar los nombres de grupos DCA, sus íconos y colores, desplicese hasta la página Setup/DCA Groups de la pantalla principal. También puede editar los nombres de grupos DCA,
sus iconos y colores pulsando a la vez los botones Utility y Select. Una vez que la página de configuración/banda este abierta podrá elegir directamente cualquier otro canal para editar su distribución en la misma sesión.
Cuando esté usando cualquiera de los estratos de bus. de salida, tenga en cuenta que los pilotos inferiores de los medidores de esta sección se iluminarán cuando el bus respectivo reciba su señal de fuentes pre-fader del canal seleccionado.
Sección 5: Asignaciones Diversas (grupos DCA, grupos de anulación, controles asignables personalizados)
- Asignación de grupos DCA
Gracias a los dos grupos de faders Independientes (entradas a la izquierda, salidas a la derecha), la tarea de asignar canales o buses a un grupo DCA virtual en la X12 COMPACT es muy sendilla. Simplemente mantenga pulsado el botón Select del grupo DCA respectivo en la parte derecha de la console, mientras pulsa los botones Select de todos los canales de entrada que quiera asignar a dicho grupo DCA. También puede pulsar el botón Select
del grupo DCA para verificar qué canales están ya asignados. Los botones Select de los canales asignados se iluminarán.
- Asignación de grupos de anulación o Mutte El proceso de asignación de grupos de anulación o mute es similar al anterior, pero ha sido diseñado con una preocupación adicional de cara a evitarla anulación acidental de canales durante un show. Para asignar canales de entrada/satida a uno de los ses grupos de anulación (controlados por los botones que están situados a la derecha del fader LR principal) primero deberá activar el botón Mute-Grip que esta alado de la pantalla principal.
Mientras mantiene pulsado el botón de grupo de anulación que quiera, elja los canales de entrada y salida deseados, que serán asignados entonces a dicho grupo de anulación. Cuando haya terminado la asignación, desactive Nute Grp en la pantalla y los 6 botones de grupo de anuración se comportarán de la forma prevista.
- Controles asignables personalizados: La sección Assigne de la consola le ofrece tres bancos de 8 botones, que le permiten un acceso libre y personalizado a 24 funciones aleatorias de la X32 Compact.
Para realizar una asignación personalizada:
- Pulse el botón View en la sección Assign para acceder a la edición de asignaciones
- Dija el grupo de controles que quiera editar (A, B o C)
- Bija el control 1-8 que quiera asignar
- Elja el parámetro que quiera controlar y asigne su función al control elegido
Por lo general, esto se usa para controlar un parámetro concreto de un canal, como puede ser el estado on/off de la reverb del cantante solista.
El control jump-to-Page es un tipo de destino especial que no modifica ningún parámetro audio, sino que le lleva directamente a una página de pantalla concreta.
La función "Sends on Faders"
La consola X32 dispone de una función muy útil a la que puede acceder pulsando el botón específico. Sends on Faders, que esta ubicado entre las dos secciones de faders.
Esta función Sends on Faders ayuda con el ajuste de nivel de los canales enviados a cualquera de los 16 buses de mezcla. Esta función SCL0 actúa sobre los canales asignados a estos buses de mezcla 1-16 y 40 para los grupos DCA, principal o buses de matriz. La función Sends on Faders tiene dos posibles usos para cubrir las situaciones más evidentes en un entorno de directo.
A la hora de preparar una mezcla de monitorización para un músico concreto
- Elja el bus de monitorización (1-8, 9-16) que da señal al monitor de escenario de ese músico
Pulse el botón Sends en Faders; el botón se iluminará
• Elija uno de los seis estratos de canales de entrada
- Mientras la función Sendos en Faders esté activa, todos los faders de la sección de canales de entrada (situada en la parte izquierda de la mesa) se correspondirán con los niveles de envío del bus de mezcla (monitorización) elegido
A la hora de comprobar/editar dónde va a ser enviada una señal de entrada concreta
- Elja el canal de entrada en la sección izquierda
- Pulse el botón Sends on Faders; el botón se iluminará
• Ella el estratos de bus de canales 1-8 6 9-16 - Los faders de bus (situados en la parte derecha de la mesa) representarán ahora los niveles de envío del canal de entrada clegido (situado en la parte izquierda de la consola)
La opción para usar esta función Sends on Faders de las dos formas a la vez, eligiendo un canal de entrada o uno de salida, es una función especial de la X32.

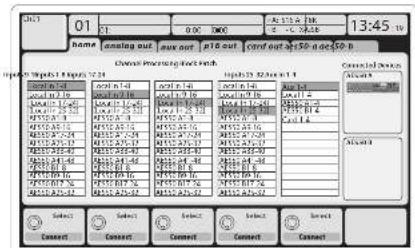

Ruteo de E/S
La consola X32 COMPACT dispone de 16 entradas analógicas XLR con preto de micro en el panel trasero, así como 8 salidas XLR y 6 envios y retornos auxiliares TRS en el panel trasero. Además, dispone de dos puertos AE550, cada uno de ellos con 48 canales de entrada y salida y una ramura de tanjeta para
32 canales más de entrada y salida a y desde un ordenador conectado via USB 2.0.
Las señales de entrada pueden ser pasadas a los núcleos de procesado audio internos de la consola en bloques de 8 señales desde cualquiera de las fuentes de entrada mencionadas antes.
Nota: Todos los bloques de señal derivados al procesado audio será conectados automáticamente a los canales de entrada correspondientes.
Las entradas locales 17-24 y 25-32 vienen marcadas entre concheles para hacerle saber que no están disponibles físicamente en este dispositivo. Su asignadón obviamente no llevará ninguna señal, pero podrá seguir usándolas cuando este preparando shows para una consulta X32 completa.
Cableado para todas las conexiones AESSO entre el X32 y unidades de escenario S16:
- Cable CAT-5e blindado
• Cable Ethercon terminado en los extremos
- Longitud máxima de table 100 metros
Las señales de salida pueden ser asignadas libremente desde cualquier señal interna a cualquiera de las salidas siguientes:
- B salidas analógicas XLR locales (con retardo digital ajustable para el alineamiento en el tiempo de los altavoces)
- Il salidas virtuales (marcadas con un *) para su nuteo a través de salidas AESSO o de tarjeta
- 6 envios auxiliares en salidas TRS de 6,3 mm + 2x salidas AES/EBU
- 16 salidas de monitorización personal usando el conector de salida de bus P-16 de la consola Cualquiera o todas las señales anteriores también pueden ser reflejadas en bloques de 8 señales en cualquiera de los
- 48x canales en el puerto NE550 A
- 48x canales en el puerto AES50 B
- 32x canales en la tarjeta de interconexión
Los canales de entrada 1-16 vienen pre- configurados para usar las señales de entrada locales 1-16, pero pueden ser configurados para que usen también cualquier otra señal disponible del núcleo audio, incluyendo las salidas de bus de mezda/ subgrupo. Los cambios de la fuente de canal pueden ser realizados en la página Preamp Config.
Los canales de entrada 17-32 están preconfigurados a las entradas AES50 A 1-16, por lo que la conexión de una unidad de escenario S16 al puerto A hard que estos canales reciban señal de forma automática.
Los canales de retorno auxiliar 1-8 están preconfigurados para usar las 6 señales de entrada auxiliar y las dos salidas de reproducción USB, pero pueden ser configurados también para usar cualquier otra señal disponible de la consola.
La configuración de los Canales de bus de mezcla 1-16 puede ser prefijada (en la página Setup/Global) o también puede ser configurada para cada canal de forma individual. El procesado de bus incluye (en este orden):
- Punto de inserción (commutable entre funcionamiento post-y pre-EQ)
- EQ completamente paramétrico de 6 bandas
- Compresor/expansor [commutable entre funcionamiento post. y pre-10]
- Entimes de bus a ó matrices
• Panorama ID principal - Nivel mono/central
Los canales de bus principal ID/C siempre están disponibles y son independientes de los buses de mezcla. Los pasos de procesado para esta ruta de señal incluyen (en este orden):
- Punto de inserción (conmutable entre funcionamiento post- y pre-EQ)
- 10 completamente paramétrico de 6 bandas
- Compreso/expansor (conmutable entre funcionamiento post- y pre-EQ)
- Envios de bus a 6-matrices
Los canales de matriz 1-6 solo reciben señal de los canales principales IDC y de los buses de mezcla 1-16. Los pasos de procesado incluyen (en este orden):
- Punto de inserción (commutable entre funcionamiento post-y pre-EQ)
- EQ completamente paramétrico de 6 bandas
- Compressor/expansor [commutable entre funcionamiento post-y pre-EQ]
Procesado de efectos 1-8
La consola X32 COMPACT dispone de ocho núcleos de efectos internos totalmente stereo.
- Los FX 1-4 pueden ser configurados como efectos de cadena lateral o de inserción, mientras que los FX 5-8 solo pueden ser usados en puntos de inserción de canales o buses
- Los retornos de la cadena lateral FX 1-4 siempre pueden ser controlados usando el sexto banco (estrato) de los canales de entrada - retornos de efectos. Tenga en cuenta que las señales de retorno de FX 1-4 disponen de fader independientes para la izquierda y la derecha
- La pantalla inicial FX le permite la selección de las fuentes de entrada de FX 1-4 y la selección del tipo de efectos/algoritmo para cada uno de los 8 espacios FX del rack virtual
- Las pestañas FX 1-FX 8 subsiguientes de la pantalla FX le permiten la edición de todos los parámetros del procesador de efectos elegido
Muchas de las funciones de la consola X32 COMPACT pueden ser controladas de forma remota por una app específica de iPad. Si quiere ver más información acerca de la descarga, configuración y funcionamiento de dicha app, la encontrará en un manual de instrucciones independiente, que podrá descargarse desde la página de producto de la X32 COMPACT.
El interface de usuario ha sido optimizado para la naturaleza táctil de la pantalla del l'pad y tiene muchas funciones remotas de la consola. Usando este app, podrá realizar funciones como el ajustes de las mezclas de monitorización desde el escenario mientras interacta con los músicos o el ajuste de la mezda FOH desde la zona de público, mientras esucha la mezda exactamente tal como la dirá el público.
Aplicación X32 COMPACT para
Windows/OS X/Linux
También hay disponible un editor remoto independiente para ordenador que le permitirá un control completo de la edición de la K32 OIMPACT via Ethernet. Si tiene ser más información a enca de la oescarga, configuración y funcionamiento de este editor remoto, la encontrará en un manual de instrucciones independiente, que podrá descargarse desde la página de producto de la K32 OIMPACT. Vaya a la web webringer.com para más información. Consijo: La comunicación remota de la K32 OIMPACT se haya en OSC (control de sentido abierté) y vamos a compartir el protocolo en nuestra página web, lo que permitía a todos los empresas divistar su propio software de control. Visite de forma regular nuestra web webringer.com para saber todo lo referente al protocolo OSC.
Tarjeta X-USB
La tarjeta X-USB permite la transmisión de hasta 32 canales hacia y desde un computador. Por favor descargue los controladores X-USB y el Guía de inicio de la pagina BEIRINGER.com antes de conectar el mezclador a su equipo.
Encendido, apagado y actualización:
Le recomendamos que la mesa de mezulas X32 COMPACT sea el primer dispositivo que endenda y el último que apague cuando lo tenga conectado a cualquier sistema de sonido. Esto evitará la posibilidad de que sea transmitido cualquier ruido inesperado durante el proceso de encendido/apagado.
La página de preferencias generales de la pantalla Setup contiene una función llamada Safe Main Levels. Cuando la active, la consola anulara automáticamente los niveles LRC principales durante el proceso de encendió. Eso también evita que la carga de una escena afecte (p.e. suba) los niveles principales.
Los ajustes de sincronización y frecuencia de muestreo de la corona pueden ser fijudos en la página Setup/Config, pero tenga en cuenta que cualquier modificación de la frecuencia de muestreo requcirá un reinicio (apagado encendido) de la mesa. Si observa un recuadro rojo en la parte superior de la pantalla principal, compruebe que los ajustes de sincronación de la página Setup/Config son correctos (vea la Sección 3).
Si la consola ha sido usada por otra persona, y no está seguro sobre el estado de ruteo activo de la misma, puede reinidar (rescitar) la X32 COMPACT a sus valores por defecto de dos formas distintas:
Durante el proceso de encendido de la consola, cuando aparece el logo "X32" en pantalla, mantonga pulsado el botón Scenes/Undo hasta que la mesa este totalmente operativa y aparezca la pantalla principal. La consola tendrá ahora el mismo estado que tenía cuando salió de fabrica. No obstante, puede volver de forma inmediata al estado que tenga la mesa la última vez que la apagió con solo pulsar el botón Scenes/Undo.
- También puede realizar un reset a la consola en cualquier momento tras el encendido con solo pulsar el botón SetupyConfig y después pulsar en initialize.
NOTA: Esta inicialización de la consola no borra de forma automática los datos de show activos o las escenas grabadas. Si quiere borrar todas las escenas, use la opción 'Initialize All Show Data' de la página Setup/Config.
De cara a evitar cualquier error en caso de un corte de contente durante una operación de almacenamiento, le recomendamos que use la función "Safe Shutdown" de la página SetupeGlobal.
NOTA. Puede bloquear la X32 COMPACT para evitar cualquier uso accidental o no autorizado a través de la opción "Lock Console" de la página Setup/Global. En ese estado, el interfacé de usuario no le permitita realizar ningún cambio y en la pantalla aparecerá "X". Mantenga pulsado durante cinco segundos el bolón Homo para desbloquear de nuevo la X32.
El firmware de la X32 puede ser actualizado fácilmente por medio de los siguientes pasos:
- Descargue el nuevo firmware de la mesa desde la página de producto de la X32 COMPACT al nivel o directorio raiz de un pendrive USB
- Conecte ese pendrive USB en la toma USB del panel frontal de la consola con la unidad apagada
- Mantenga pulsado el botón USB View mientras endende la mesa. Durante el arranque, la X32 COMPACT ejecotará un proceso de actualización de firmware totalmente automático que tamará unos 2-1 minutos más que la secuencia de arranque normal
Cuando no haya ningún fichero de actualización disponible en el dispositivo USB, o cuando este darado, el modo de actualización segura activa haciendo que la X32 no arranque de la forma habitual. En ese caso, apague la consola y vuelva a encenderla sin puñar el botón USB View para hacer que arranque con el firmware existente.
CUIDADO: blunca bloque la abertura del ventilador de la parte inferior de la carcasa de la X32 COMPACT El gran ventilador de qino lento practicamente es inaudible, pero aunque no loiga sigue funcionando. Especialmente cuando vaya a instalar la X32 COMPACT en un bastidor para giras, asegúrese de dejar un espacio suficiente debajo de ella para permitir un correcto flujo de aire.
FR Mise en oeuvre
- Olto grupos DCA (amplificadores controlados digitalmente)
- Barramentos mestres 'Mix Bus masters 1-8'
- Barramentos mestres 'Mix Bus masters 9-16'
- Saídas Matrizes 1-6, e o saramento central principal
Aspectos importantes
- Registro online. Le recomendantes que registre su nuevo aparto MUSIC, Tribe justo después de su compra accendido a la página web behninger com. El registro de su compra a través de nuestro svencille sistema online nos ayudará a resolver cualquier modencia que se presente a la mayor brevetod posible. Además, aproveche para leer los términos y condiciones de nuestra garantía, si es aplicable en sutau.
- Averías. En caso de que no exista un distributor MUSIC Tribe en las inmuebles, puede porcentaje en contacto con el distributor MUSIC Tribe de un país, que encontrará dentro del apartacio "Support" de nuestra página web behringar.com. En caso de que su país no aparcerá en este listado, acceda a la secución "Online Support" que también encontrará dentro del apartacio "Support" de nuestra página web y comparable si su problema aparece descrito y soluconado alli. De forma alternativa, envienen a través de la página web una solicitud oríne de suporte en período de granancia (ANTES) de debentarios el azamán.
- Conexiones de corriente, fuentes de encontrar este aparato a una salida de corriente, asequírese de que dicha salida sea del voltaje adecuado para su modelo concreto. En caso de que debe constituir un flexible quemada, deberá hacerlo por otro de identías especificaciones, sin excepción.
Informations importantes
- NEGACIÓN LEGAL
- GARANTÍA LIMITADA
- Resumen operativo de la mesa de mezclas
- Funcionamiento general del interface de usuario
- Funcionamiento de los botones View
- Personalización de la X32 COMPACT por medio de la página de utilidades
- Sección 1: Banda de Canal y Monitorización
- A veces aún hay más cosas que decir...
- Monitorización y Línea Interior (Talkback)
- Sección 2: Bancos de Canales de Entrada
- Sección 3: Zona de la Pantalla Principal
- Monitorización y Linea Interior (Talkback)
- Sección 4: Bancos de Bus/Grupo de Canal
- Sección 5: Asignaciones Diversas (grupos DCA, grupos de anulación, controles asignables personalizados)
- - Asignación de grupos DCA
- La función "Sends on Faders"
- A la hora de preparar una mezcla de monitorización para un músico concreto
- A la hora de comprobar/editar dónde va a ser enviada una señal de entrada concreta
- Ruteo de E/S
- canales más de entrada y salida a y desde un ordenador conectado via USB 2.0.
- Procesado de efectos 1-8
- Aplicación X32 COMPACT para
- Windows/OS X/Linux
- Tarjeta X-USB
- Encendido, apagado y actualización:
- FR Mise en oeuvre
- Aspectos importantes
Marca : BEHRINGER
Modelo : X32 Compact
Categoría : Mezclador
