| Type de produit | Microphone stéréo à condensateur broadcast |
| Marque | Røde |
| Modèle | Stereo VideoMic X |
| Principe acoustique | Gradient de pression (cardioïde) |
| Réponse en fréquence | 40 Hz - 20 kHz |
| Sensibilité | -32 dB re 1 V/Pa (25 mV à 94 dB SPL) ±2 dB @ 1 kHz |
| Plage dynamique | 131 dB |
| Rapport signal/bruit | 82 dBA SPL (IEC651) |
| Bruit équivalent | 12 dBA SPL (IEC651) |
| Pression sonore maximale | 143 dB SPL |
| Impédance de sortie | 200 Ω |
| Alimentation | Pile 9V alcaline ou lithium (autonomie >30 h) ou alimentation fantôme P48 via mini-XLR |
| Sorties | Mini-jack stéréo 3,5 mm (canal G/B) et double mini-XLR (compatible P48) |
| Filtre passe-haut | 3 positions : 0, 75 Hz, 150 Hz |
| Sélecteur de niveau | -10 dB, 0 dB, +20 dB |
| Accentuation des hautes fréquences | +6 dB à partir de 3 kHz (filtre en plateau) |
| Dimensions (L x P x H) | 118 x 102 x 100 mm |
| Poids (sans pile) | 300 g |
| Montage | Patin pour griffe de caméra + filetage 3/8" pour perche ou trépied |
| Accessoires fournis | Bonnette anti-pop, bonnette anti-vent, câble stéréo 3,5 mm, sachet dessiccateur |
| Entretien | Nettoyer la bonnette à l'eau froide et sécher au soleil ; régénérer le dessiccateur au four à 100-150°C |
| Garantie | 1 an (extensible à 10 ans sur enregistrement en ligne) |
| Fabrication | Australienne |
FOIRE AUX QUESTIONS - Stereo VideoMic X RODE
Questions des utilisateurs sur Stereo VideoMic X RODE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice Stereo VideoMic X - RODE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Stereo VideoMic X de la marque RODE.
MODE D'EMPLOI Stereo VideoMic X RODE
Microphone broadcast stéréo pour caméra
Microphone stéréo à condensateur compact
- Boîtier robuste et léger en alliage d'aluminium
• Qualité d'enregistrement broadcast - Capsules à condensateur de 1/2" à polarisation externe, appairées acoustiquement
- Suspension intégrée offrant une isolation contre les bruits de moteur et de maniement
- Sortie symétrique stéréo mini-XLR pour applications professionnelles
- Sortie mini-jack stéréo 3,5mm
Contrôle détaillé
- Filtre passe-haut à 3 réglages possibles (0, 75Hz, 150Hz)
- Sélecteur de niveau à 3 positions (-10dB, 0dB, +20dB)
- Accentuation des hautes fréquences (+6dB)
- Témoin de mise sous tension/d'épuisement de la pile
- Patin de montage sur griffe de caméra et filetage de 3/8" facilitant le montage sur perche
- Commutation numérique interne avec retard de mise sous/hors tension
Qualité sonore au-delà de tout soupçon
- Alimentation par pile 9V – plus de 30 heures d'utilisation (alcaline)
- Alimentation fantôme P48 via mini-XLR
- Câble stéréo (3,5mm) amovible, flexible et léger, minimisant les bruits de manipulation et garantissant l'isolation
- Prolections anti-pop et anti-vent assurant un signal de qualité optimale
- Conception et fabrication australiennes
• Garantie de 10 ans*
* Enregistrement en ligne requis
Enregistrez maintenant votre SVMX pour activer votre extension de garantie gratuite à 10 ans.
Scannez le code QR avec votre smartphone ou rendez-vous sur le site warranty.rodemic.com/ stereovideomicx.
Le Stereo VideoMic X est couvert par une garantie limitée d'un (1) an à partir de la date d'achat. Elle peut être étendue gratuitement à dix (10) ans si vous enregistrez votre microphone en ligne à l'adresse warranty.rodemic.com/stereovideomicx.
70 71 Fiche technique
| Principe acoustique | Gradient de pression | Sensibilité | -32dB re 1V/Pa (25mV à 94dB SPL) ±2dB @1kHz |
| Directivité | Cardioïde | Plage dynamique | 131dB |
| Réponse en fréquence | 40Hz-20kHz | Alimentation | Pile alcaline 9V |
| Fréquence de coupure (filtre passe-haut) | 0, 75, 150Hz | Prise de sortie | Mini-jack stéréo (3,5mm, double mono), Pointe - canal gauche, Anneau - canal droit, Double sortie mini-XLR (compatible P48) |
| Niveau variable | -10, 0, +20dB | ||
| Impédance de sortie | 200Ω | Autonomie | 30 heures |
| Rapport signal/bruit | 82dBA SPL (conformément à IEC651) | Poids (sans pile) | 300g |
| Bruit équivalent | 12dBA SPL (conformément à IEC651) | Dimensions (P x L x H) | 102mm x 118mm x 100mm |
| Pression sonore (SPL) maximum | 143dB |
72 73 Fiche technique
Commandes
Réponse
directionnelle
radar
| Frequency | Value | | --------- | ----- | | 500 Hz | -2.0 | | 1000 Hz | -1.5 | | 4000 Hz | -1.0 | | 900 Hz | -0.5 | | 270 Hz | 0.0 |Bouton d'accentuation des hautes fréquences
Interrupteur d'alimentation

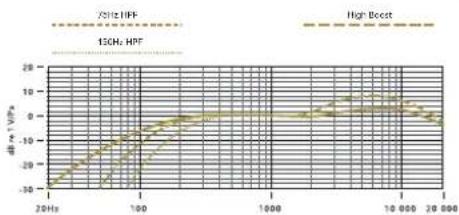

Réponse en fréquence
line
| Time (Hz) | 2012 HPF (dB m⁻¹ V/Hz) | High Boost (dB m⁻¹ V/Hz) | |---|---|---| | 200 | -30 | -30 | | 500 | -15 | -15 | | 100 | -5 | -5 | | 150 | 0 | 0 | | 200 | 5 | 5 | | 500 | 10 | 10 | | 1000 | 15 | 15 | | 2000 | 20 | 20 | | 5000 | 25 | 25 | | 10000 | 30 | 30 | | 20000 | 35 | 35 |74 75 Alimentation du SVMX
Installation de la pile
Le Stereo VideoMic X doit être alimenté: avant de l'utiliser, insérez une pile standard 9V (ANS1:1604A ou IEC:6LR61) ou branchez les deux prises mini-XLR aux entrées correspondantes de la caméra pour bénéficier d'une alimentation fantôme de 48V pour chaque canal.
Pour une autonomie maximale, R∅DE recommande d'utiliser une pile au lithium ou alcaline de qualité. Pour installer la pile, ouvrez le clapet du compartiment situé du côté gauche du Stereo VideoMic X. Tenez le micro dans une main et poussez sur l'entaille avec l'index dans la direction indiquée pour déverrouiller le clapet.
Illustration 1 - Poussez sur l'entaille pour déverrouiller le clapet.
76 77 Alimentation du SVMX

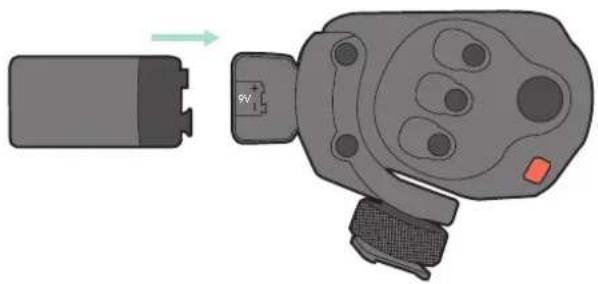

Insérez la pile avec la borne négative (–) en bas, comme le montre l'illustration 2. L'orientation correcte de la pile est aussi indiquée à l'intérieur du compartiment. Si vous insérez la pile dans le mauvais sens, vous ne pourrez pas refermer le clapet.
Appuyez ensuite sur le clapet jusqu'à ce qu'un déclic indique qu'il est fermé. Le clapet pousse la pile contre son ressort durant l'installation.
Illustration 3 - Appuyez sur le clapet pour le fermer.
78 79 Alimentation du SVMX
Montage du SVMX
Avec une pile de qualité, alcaline ou au lithium, le Stereo VideoMic X fonctionne en continu durant plus de 30 heures. L'autonomie dépend cependant aussi de la température ambiante et de l'âge de la pile: il vaut donc toujours mieux avoir une pile de rechange. Si l'enregistrement est d'importance capitale, sans possibilité de le refaire, nous vous conseillons d'utiliser une pile neuve. Songez à couper le Stereo VideoMic X lorsque vous ne vous en servez pas en maintenant l'interrupteur d'alimentation enfoncé environ 2 secondes.
Illustration 4 - Le témoin d'alimentation devient rouge quand le niveau de la batterie est faible.
Installation et connexion du Stereo VideoMic X
La face inférieure du Stereo VideoMic X est équipée d'un patin standard pour griffe de caméra. Ce patin dispose en outre d'une embase filetée de 3/8" pour le montage sur trépied ou perche.
Les caméras plus anciennes ou d'entrée de gamme peuvent générer des bruits mécaniques que le Stereo VideoMic X risque de capter. Songez à activer le fille passe-haut pour réduire les bourdonnements et autres bruits graves parasites.
Montage du SVMX
Avant d'insérer le patin dans la griffe de la caméra, desserrez la molette de fixation (sens antihoraire). Une fois le patin en place, tournez la molette dans le sens horaire pour fixer convenablement le Stereo VideoMic X à la caméra.
Illustration 5 - Tournez la molette de fixation dans le sens antihoraire.
Connexion du SVMX
Le Stereo VideoMic X transmet un signal de niveau micro à la caméra vidéo via le mini-jack stéréo situé sous le micro ou les prises mini-XLR situées du côté droit du Stereo VideoMic X.
Connexion par la prise mini-jack: Branchez le câble rouge fourni à la prise 3,5mm située sous le Stereo VideoMic X.
Reliez ensuite le mini-jack à la prise d'entrée audio de la caméra (voyez le mode d'emploi de la caméra vidéo pour savoir où se trouve cette prise). Une fois le Stereo VideoMic X en place et le câble connecté à votre caméra, vous pouvez le mettre sous tension et l'utiliser pour vos captations.
Connexion par les prises mini-XLR: Si vous préférez utiliser les sorties professionnelles mini-XLR du Stereo VideoMic X, soulevez le cache de protection sur le côté du micro pour accéder aux prises mini-XLR. Réglez le niveau du dispositif enregistreur (la caméra, par exemple) au minimum pour brancher des câbles à mini-XLR (en option) aux deux prises du micro puis à l'enregistreur. Mettez le micro sous tension puis réglez le niveau d'enregistrement sur l'enregistreur.
82 83 Fonctionnement
Mise sous tension du Stereo VideoMic X
Pour mettre le micro sous tension, appuyez sur l'interrupteur d'alimentation jusqu'à ce que son témoin s'allume.
Illustration 6 - Appuyez sur l'interrupteur jusqu'à ce que son témoin s'allume.
Le témoin est intégré dans le bouton. Quand il s'allume en vert, la tension de la batterie est bonne. Quand la tension de la pile baisse, le témoin s'allume en rouge; remplacez alors la pile. Quand le témoin s'allume en rouge, le micro peut encore fonctionner deux heures mais de façon moins performante. R∅DE recommande de remplacer la pile aussi vite possible quand le témoin passe au rouge.
84 85 Fonctionnement
Utilisation du filtre passe-haut
Le filtre passe-haut (HPF) coupe les basses fréquences et permet d'atténuer les bourdonnements et d'autres bruits graves, conférant ainsi un caractère plus professionnel à vos bandes son.

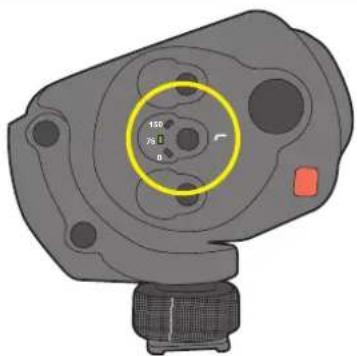

Illustration 7 - Bouton de réglage du filtre passe-haut
Ce filtre s'impose, par exemple, pour éliminer le bourdonnement d'une climatisation, le bruit de maniement lors du réglage de focalisation ou, encore, le bruit de la circulation à l'arrière-plan.
Pour activer le filtre passe-haut, appuyez sur le bouton central à l'arrière du micro. Chaque pression sur ce bouton sélectionne successivement les différents réglages. Le réglage sélectionné est indiqué par le témoin vert.
86 87 Fonctionnement
Sélecteur de niveau
Le Stereo VideoMic X propose trois réglages pour déterminer le niveau du signal de sortie envoyé à l'enregistreur. Pour régler le niveau de sortie, utilisez le sélecteur inférieur sur le dos du micro.

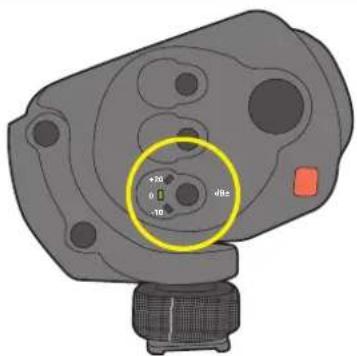

Illustration 8 - Bouton de niveau
Le réglage le plus bas [-10] atténue le signal de 10dB. De ce fait, les signaux sources de niveau élevé risquent moins de saturer l'entrée audio de l'enregistreur. Le réglage central (0dB) représente le niveau de sortie nominal du micro et doit être sélectionné pour un enregistrement dans des conditions idéales. Le réglage le plus élevé [+20] accentue le niveau du signal de 20dB. C'est pratique si vous avez une source très faible ou si votre caméra a besoin d'un niveau d'entrée plus élevé pour obtenir un bon rapport signal/bruit (comme sur de nombreux appareils photos reflex numériques avec fonction vidéo).
Quand vous réglez le niveau d'entrée, tenez toujours compte du réglage de niveau audio interne de la caméra. Si vous choisissez le niveau +20dB sur le Stereo VideoMic X, il est sans doute nécessaire de réduire le niveau d'entrée de la caméra.
Pour obtenir un bon rapport signal/bruit, choisissez la position "+20dB" sur le Stereo VideoMic X et réduisez le niveau d'entrée de la caméra jusqu'à ce que le signal ne sature plus.
Cette approche rend le signal du Stereo VideoMic X plus clair lorsque ce dernier est branché à une caméra rellex numérique avec fonction vidéo ou à un autre dispositif équipé d'un préampli micro de qualité médiocre.
88 89 Fonctionnement
Le Stereo VideoMic X sonne mieux sans la correction de niveau automatique de la caméra ("auto gain control", AGC). Voyez le mode d'emploi de la caméra pour savoir comment couper cette fonction. Comme toujours, il vaut mieux effectuer des tests au préalable.
Le Stereo VideoMic X offre une réjection optimale des interférences RF et électromagnétiques mais nous vous conseillons néanmoins de maintenir tous les émetteurs, téléphones mobiles, bippers etc. à une distance minimum de deux mètres pour minimiser le risque d'interférences durant l'enregistrement.
Bouton d'accentuation des hautes fréquences
Le Stereo VideoMic X permet d'accentuer les hautes fréquences, ce qui peut être particulièrement intéressant pour enregistrer des voix. Cela permet aussi de compenser la perte d'aigus due à l'utilisation d'une protection anti-vent. Pour activer l'accentuation de l'aigu, actionnez le bouton supérieur à l'arrière du micro.
Quand elle est activée, les hautes fréquences à partir de 3kHz sont accentuées de +6dB (filtre en plateau) et permettent d'enregistrer un signal plus clair.

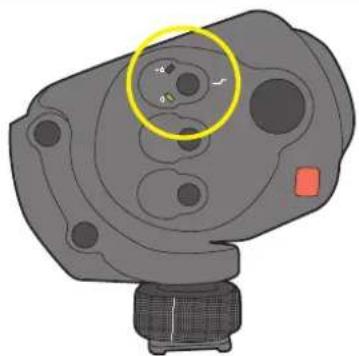

Illustration 9 - Bouton d'accentuation des hautes fréquences
90 91 Sélection et installation de la protection
Le Stereo VideoMic X est livré avec d'excellentes protections anti-pop et anti-vent assurant un signal de qualité optimale.
Bonnette anti-pop:
La protection anti-pop est destinée à protéger les capsules Stereo VideoMic X contre de très légers mouvements d'air à l'intérieur. Elle a été conçue pour être acoustiquement transparente tout en minimisant les effets des mouvements d'air sur l'enregistrement. Elle permet aussi de protéger le micro contre les bruits engendrés par les mouvements rapides de la caméra lors de poursuites ou de travellings.
Pour monter ou démonter la protection anti-pop, pressez-la sur les côtés (portant le logo R∅DE) pour pouvoir la glisser sur les capsules de micro.
Bonnette anti-vent:
La bonnette anti-vent est indispensable pour protéger les capsules du Stereo VideoMic X contre un vent léger à fort et est conseillée pour toute utilisation à l'extérieur. Cela évite les problèmes en cas de rafale inattendue. Elle est fabriquée en fourrure synthétique et en mousse basse densité d'excellente qualité. Le col en caoutchouc
assure une bonne étanchéité autour du micro. Bien que la bonnette anti-vent soit conçue pour être acoustiquement aussi transparente que possible, nous conseillons d'activer l'accentuation des aigus sur le Stereo VideoMic X pour éviter la légère perte de relief dans l'aigu, inévitable quand une capsule est recouverte.
92 93 Autres trucs et astuces
Soin & entretien
La "R∅DE University" (site web proposant gratuitement des conseils pour l'utilisation de nos micros) propose de nombreuses autres astuces [www.rodeuniversity.com]. Pour le Stereo VideoMic X, la section "Broadcast" est probablement la plus intéressante.
Nous vous recommandons également R∅DE TV (www.rodemic.com/tv) où vous trouverez des démonstrations, des bancs d'essai, des interviews et des vidéos de coulisses de tournage destinés aux passionnés de musique, d'audio et d'enregistrement.
Conservez le Stereo VideoMic X –de préférence dans un étui ou une protection similaire- dans un lieu frais et sec quand vous ne vous en servez pas. Cela le protègera contre la poussière et tout risque d'endommagement. Si prévoyez de ne pas l'utiliser durant de longues périodes, retirez la pile. N'utilisez jamais le Stereo VideoMic X sous la pluie ou dans des endroits fort humides.
Il est recommandé de laisser la bonnette anti-pop sur le micro en permanence pour protéger les capsules, ne lût-ce que contre la poussière et l'humidité.
Si, suite à une exposition à des intempéries, la protection est sale ou humide, ôtez-la délicatement puis nettoyez-la et séchez-la séparément pour éviter d'endommager le microphone. Veillez à ne pas endommager ou déchirer la mousse quand vous retirez la protection. La bonnette en mousse peut être nettoyée dans de l'eau froide puis séchée au soleil avant d'être remontée.
Le boîtier du Stereo VideoMic X contient un sachet de cristaux absorbant l'humidité (dessiccauteur). Conservez-le et rangez-le avec le Stereo VideoMic X pendant l'entreposage afin de protéger le microphone contre l'humidité.
94 95 Soin & entretien
Assistance
Au bout d'un certain temps, les cristaux dessiccateurs doivent être séchés. Ils prennent alors une teinte rose. Vous pouvez rétablir leur faculté d'absorption en les plaçant environ 10 minutes dans un four chauffé à 100\~150°C. Quand les cristaux sont redevenus bleus, vous pouvez les utiliser à nouveau.
Le Stereo VideoMic X ne contient aucun élément réparable par l'utilisateur. Si vous avez un problème, veuillez contacter un réparateur qualifié.
Si vous avez le moindre problème ou la moindre question concernant votre microphone R∅DE, commencez par contacter le revendeur qui vous l'a vendu. Si le microphone doit faire l'objet d'une révision agréée en usine, le renvoi sera assuré par le revendeur.
Nous avons un vaste réseau de distributeurs et revendeurs mais si vous avez du mal à obtenir le conseil ou l'assistance que vous souhaitez, n'hésitez pas à nous contacter directement.
Vous pouvez également vous rendre sur le site www.rodemic.com/support où vous trouverez nos coordonnées et une Foire Aux Questions.
Importateurs & distributeurs
Vous trouverez la liste complète de nos importateurs et distributeurs sur notre site web: www.rodemic.com/distributors.
