PN70TA3 - Moniteur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur professionnel
Marque	Sharp
Modèle	PN70TA3
Taille de l'écran	70 pouces (177,8 cm)
Résolution	3840 x 2160 (4K UHD)
Format d'image	16:9
Luminosité	500 cd/m²
Contraste	4000:1
Angle de vision	178° horizontal / 178° vertical
Entrées vidéo	HDMI (3), DisplayPort, VGA, Composite
Entrées audio	Mini-jack 3,5 mm
Sorties audio	Mini-jack 3,5 mm, haut-parleurs intégrés (2 x 10 W)
Connectivité	USB 2.0 (2), RS-232C, LAN RJ45
Dimensions (sans pied)	157,2 x 89,6 x 8,3 cm (L x H x P)
Poids (sans pied)	34,5 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation (typique)	220 W
Consommation (veille)	0,5 W
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Fixer solidement sur un mur ou un support adapté. Assurer une ventilation suffisante. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contacter le service après-vente Sharp pour toute pièce ou réparation. Index de réparabilité : 7,5/10 (estimation).
Garantie	2 ans (selon pays)

FOIRE AUX QUESTIONS - PN70TA3 SHARP

Comment brancher un ordinateur sur le moniteur PN70TA3 ?

Utilisez un câble HDMI, DisplayPort ou VGA selon les sorties de votre ordinateur. Branchez une extrémité sur l'ordinateur et l'autre sur une entrée correspondante du moniteur. Sélectionnez ensuite la source d'entrée via le menu OSD.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Essayez un autre câble d'alimentation. Si le problème persiste, contactez le support Sharp.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton 'Menu' de la télécommande ou du panneau de commande. Utilisez les touches directionnelles pour accéder aux paramètres 'Luminosité' et 'Contraste'. Ajustez selon vos préférences.

Peut-on utiliser le moniteur comme écran de téléviseur ?

Oui, si vous disposez d'un tuner externe ou d'un boîtier TV. Le moniteur accepte les signaux HDMI avec résolution jusqu'à 4K. Vous pouvez également ajouter des haut-parleurs externes.

Quelle est la consommation électrique du moniteur ?

La consommation typique est d'environ 220 W en fonctionnement. En veille, elle descend à moins de 0,5 W. Ces valeurs peuvent varier selon les réglages et les conditions d'utilisation.

Comment nettoyer l'écran sans l'abîmer ?

Utilisez un chiffon doux et non pelucheux, légèrement humide si nécessaire. N'utilisez jamais de produits contenant de l'alcool, de l'ammoniaque ou des abrasifs. Essuyez délicatement en mouvements circulaires.

Le moniteur a-t-il des haut-parleurs intégrés ?

Oui, le PN70TA3 est équipé de deux haut-parleurs stéréo de 10 watts chacun. Pour un son plus puissant, vous pouvez connecter des enceintes externes via la sortie audio ou utiliser un système audio Bluetooth (non intégré).

Comment mettre à jour le firmware du moniteur ?

Téléchargez la dernière version du firmware depuis le site web de Sharp. Copiez le fichier sur une clé USB formatée en FAT32. Insérez la clé dans le port USB du moniteur, puis accédez au menu 'Mise à jour' dans les réglages système.

Le moniteur peut-il être monté au mur ?

Oui, le PN70TA3 est compatible avec une fixation VESA 400x400 mm. Utilisez un support mural adapté au poids de l'écran (34,5 kg). Assurez-vous que le mur peut supporter la charge.

Où trouver les pièces de rechange ?

Contactez le service client Sharp ou un revendeur agréé. Les pièces détachées telles que le bloc d'alimentation, les cartes électroniques ou les câbles peuvent être commandées. Consultez le site web Sharp pour la disponibilité.

MODE D'EMPLOI PN70TA3 SHARP

Composants fournis ....5
Préparation de la télécommande et du stylet ....5
Connexions 6
Mise sous tension et hors tension ....7
Précautions pour le montage
(À l'attention des revendeurs et techniciens SHARP) ...10

Pour plus de détails concernant l'Utilitaire de stylet, l'Outil de réglages de l'écran tactile, le Pen Software et le Touch Display Link, reportez-vous au manuel de chacun.

INFORMATION IMPORTANTE

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE. IL N'Y A AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. AVERTIR LE PERSONNEL DE SERVICE QUALIFIÉ POUR TOUTE PROCÉDURE D'ENTRETIEN.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle, est placé pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d'un triangle est placé pour alerter l'utilisateur de la présence d'une procédure particulière ou d'une procédure de maintenance (entretien) importante dans les manuels accompagnant le produit.

CHER CLIENT

Nous vous remercions d'avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.

PRÉCAUTIONS DE SÉCURITÉ

L'électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n'est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d'éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l'appareil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d'utiliser l'appareil.

1. Lisez ces explications — Vous devez lire et comprendre toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.
2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être conservées dans un endroit sûr pour vous y référer en cas de besoin.

3. Respectez les avertissements — Tous les avertissements figurant sur l'appareil et dans ce mode d'emploi doivent être strictement respectés.

4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.

5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise du secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de détergents liquides ou en atomiseur.

6. Accessoires — N'utilisez pas d'accessoires non recommandés par le fabricant, car ceci pourrait provoquer des accidents.

7. Eau et humidité — N'utilisez pas cet appareil près de l'eau. N'installez pas le produit à un endroit où il pourrait recevoir de l'eau. Évitez en particulier les emplacements sous les appareils à vidange d'eau tels que les climatiseurs.

8. Ventilation — Des ouïes et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvrez pas et ne bouchez pas ces ouvertures car une ventilation insuffisante peut provoquer une surchauffe et réduire la durée de vie de l'appareil. Ne placez pas l'appareil sur un sofa, un tapis ou toute autre surface analogue car ceci pourrait obstruer les ouvertures de ventilation. Cet appareil n'est pas conçu pour une installation encastrée; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adéquate ne soit prévue et que les consignes du fabricant ne soient respectées.

9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.

10. L'écran utilisé dans ce produit est en verre et, par conséquent, il peut se briser si l'appareil tombe ou s'il reçoit un fort impact. Veillez à ne pas être blessé par les éclats de verre au cas où l'écran se romprait.

11. Surcharge — Ne surchargez pas les prises de courant ou les rallonges car ceci peut entraîner un risque d'incendie ou d'électrocution.

12. Insertion de solides ou de liquides — N'introduisez jamais des objets par les orifices de cet appareil, car ils pourraient provoquer une électrocution et/ou un court-circuit en touchant des pièces internes sous haute tension.

Pour la même raison, ne renversez jamais de l'eau ou un liquide sur l'appareil.

1. Entretien — N'essayez pas de réparer vous-même l'appareil. La dépose des couvercles peut vous exposer à une haute tension ou à d'autres dangers. Confiez toute réparation à un personnel qualifié.

2. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise secteur et demandez à un personnel qualifié d'effectuer les réparations.

a. Dégât sur le cordon ou la prise de courant.
b. Infiltration d'un liquide ou pénétration d'un objet à l'intérieur de l'appareil.
c. Exposition de l'appareil à la pluie ou à l'eau.
d. Fonctionnement anormal malgré une conformité aux explications du mode d'emploi.
Ne réglez que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provoquer des dégâts qui nécessiteraient des réparations complexes par un technicien spécialisé.
e. Chute ou dégâts subis par l'appareil.

f. Tout changement notoire ou situation anormale de l'appareil indique qu'une réparation est nécessaire.

1. Pièces de rechange — Lorsque des pièces doivent être remplacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d'autres dangers.

2. Contrôles de sécurité — Après une intervention d'entretien ou de réparation, demandez au technicien de procéder à un contrôle pour être sûr que l'appareil peut être utilisé en toute sécurité.

3. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandée par le fabricant.

4. Sources de chaleur — Tenez l'appareil à l'écart de sources de chaleur, telles que radiateurs, dispositifs de chauffage, poêles et autres appareils dégageant de la chaleur (y compris les amplificateurs).

5. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l'équipement, des salissures aux mains ou abîmer vos vêtements. Afin d'éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées :

- Utilisez seulement des piles prescrites.

- Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le compartiment.

- Ne mélangez pas des piles usagées avec des neuves.

- Ne mélangez pas des piles de différents types. Les spécifications de voltage des piles de même forme peuvent varier.

- Remplacez rapidement une pile épuisée par une nouvelle.

- Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.

- Si le liquide provenant d'une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d'œil plutôt que de le frotter et cherchez immédiatement un traitement médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut causer une irritation de la peau ou des dommages à votre œil.

1. L'utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pourraient provoquer directement la mort, des blessures sur le personnel, des dommages physiques sévères ou d'autres destructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.

PRÉCAUTIONS DE SÉCURITÉ (Suite)

1. N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résulter des brûlures à basse température.

AVERTISSEMENT :

Il s'agit d'un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des interferences radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

Afin de satisfaire aux normes EMC, utiliser des câbles blindés pour connecter les bornes suivantes : Borne d'entrée HDMI, borne d'entrée D-sub, et bornes d'entrée/sortie DisplayPort.

Un moniteur placé sur un support instable est dangereux en raison des risques de chute qu'il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitées en prenant quelques précautions simples :

• Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant.
• Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité.
• Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
• Ne pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concerné et le moniteur à un support approprié.
• Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
• Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande.

En particulier pour la sécurité des enfants

• Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.
• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme, surtout sur un moniteur « plus grand que la normale ». Il faut faire en sorte d'installer le moniteur là où il ne peut pas être poussé, tiré, ni basculé.
• Il faut faire en sorte de placer les fils et les câbles connectés au moniteur de façon à ce que des enfants curieux ne puissent pas les tirer ni les saisir.

MESURES DE SÉCURITÉ

• N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, où le degré d'humidité est élevé, ou encore là où il pourrait se trouver en contact avec de l'huile ou de la vapeur. Ne l'utilisez pas non plus dans un environnement contenant des gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chlore, ammoniac, ozone, etc.). Cela pourrait provoquer un début d'incendie.
• Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun objet tel que des agrafes et des trombones ne pénètre dans le moniteur, car cela pourrait provoquer un début d'incendie ou un choc électrique.
• N'installez pas le moniteur au dessus des objets instables ou dans des endroits peu sûrs. Faites attention que le moniteur ne reçoive pas de chocs violents ni de fortes vibrations. Provoquer la chute du moniteur ou le culbuter peut l'endommager.
• N'utilisez pas le moniteur à proximité d'un appareil de chauffage ou dans des endroits où la température est élevée, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie.
• N'utilisez pas le moniteur dans des endroits exposés directement à la lumière du soleil.
• La prise de secteur doit être installée près de l'équipement et être facilement accessible.
• Ne faites pas fonctionner l'écran avec un objet rigide ou pointu tel qu'un ongle ou un crayon.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le moniteur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'incendie ou un choc électrique.
• Ne branchez pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entraîner une surchauffe et provoquer un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risquez un choc électrique.
• Débranchez le cordon d'alimentation si l'équipement n'est pas utilisé pendant une longue période.
• Ne tentez pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veuillez prendre contact avec le service après vente et suivre ses recommandations.

PRÉCAUTIONS POUR LE MONTAGE

• Ce produit est destiné à être utilisé en intérieur.
• Un support de montage conforme aux spécifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.
• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une mauvaise manipulation.
• Utilisez le moniteur perpendiculairement à la surface horizontale. Si nécessaire, vous pouvez incliner le moniteur de 20 degrés vers le haut au maximum.
• Lorsque vous déplacez le moniteur, assurez-vous de le saisir par les poignées et sur le bas de l'unité. Ne le saisissez pas par l'écran ou le plateau. Ceci pourrait causer une panne, un dysfonctionnement ou une blessure.
• Ce moniteur doit être utilisé sous une température ambiante entre 5°C et 35°C. Laissez assez d'espace autour du moniteur pour empêcher que la chaleur ne s'accumule à l'intérieur.

• S'il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du moniteur dans une enceinte, par exemple) ou si la température ambiante est susceptible de dépasser la plage de valeurs prévue (de 5 à 35°C), installez un ventilateur ou prenez d'autres mesures appropriées pour maintenir la température ambiante dans la plage de valeurs requise.
• La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.
• Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s'élève, ceci pourrait causer un dysfonctionnement.
• Ne placez le moniteur sur un équipement qui dégage de la chaleur.
• N'utilisez pas le produit à des endroits où l'unité est exposée aux rayons directs du soleil ou à un autre éclairage puissant. Comme ce produit fonctionne avec des rayons infrarouges, une telle lumière risque de causer des dysfonctionnements.
• Lorsque vous utilisez plusieurs moniteurs à proximité l'un de l'autre, assurez vous que que les transmetteur/récepteur infrarouge ne se parasitent pas.

Caractéristiques

Modèle PN-70TA3 PN-60TA3
Alimentation CA 100 V - 240 V,	3,0 A, 50/60 Hz CA	100 V - 240 V, 2,5 A, 50/60 Hz
Température de fonctionnement * 5°C à 35°C
Hygrométrie de fonctionnement 20 % à 80 % (sans condensation)
Consommation électrique (Maximum) 250 W 210 W
Dimensions (mm)(à l'exclusion des éléments qui dépassent)	Environ 1647 (L) x 94 (P) x 1010 (H)	Environ 1437 (L) x 94 (P) x 890 (H)
Poids(kg)	Environ 61	Environ 48

* La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.

SHARP se réserve le droit d'apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils afin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Composants fournis

Si un composant venait à manquer, veuillez contacter votre revendeur.

□ Moniteur à cristaux liquides : 1
□ Télécommande : 1
□ Cordon d'alimentation
□ Pile de la télécommande (R-6 (format "AA")) : 2
□ Serre-câble : 3

□ Serre-câble (type d'insertion) : 2

□ CD-ROM (Utility Disk) : 1
□ CD-ROM (Touch Display Link) : 1
□ Licence du Touch Display Link: 1
□ Manuel d'Installation (ce manuel) : 1
□Stylet(PN-ZL02):1
□ Adaptateur de stylet (PN-ZL01) : 1
□ Pointe du stylet (pour le stylet) : 2
□ Pile de stylet

□ Plateau : 1
□Câble USB:1

□ Gomme : 1
□ Support de la caméra : 1
□ Vis de la caméra (filetage en 2,5 cm) : 1
□ Vis de l'adaptateur de stylet
(vis de butée, M3) : 1
□ Vis de montage de plateau (M3) : 5
☐ Logo SHARP sur le couvercle : 1 Placez cet autocollant sur le logo SHARP pour le couvrir.

* SHARP Corporation détient les droits d'auteur du programme de l'Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société.
* Pensez à votre environnement !

Ne pas jeter les piles avec les ordures ménagères, exige un traitement spécial.

Préparation de la télécommande et du stylet

Mise en place des piles

1. Appuyez doucement sur le capot et faites le glisser dans la direction de la flèche.

1. Reportez-vous aux instructions dans le compartiment et insérez les piles fournies (2 piles du format R-6, ou "AA") avec leurs pôles positifs (+) et négatifs (-) orientés correctement.
2. Refermer le capot.

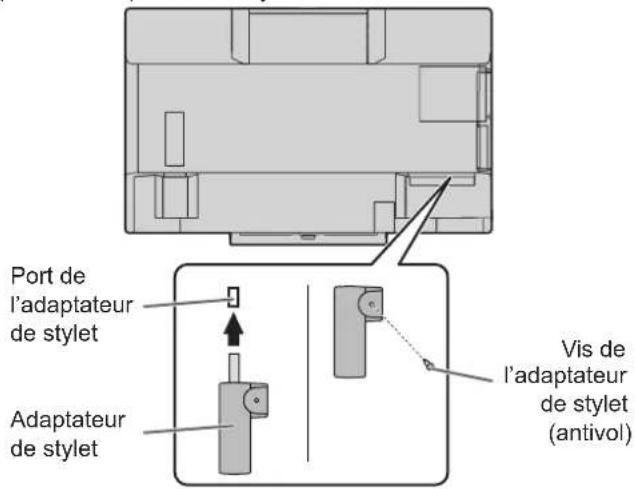

Connexion de l'adaptateur de stylet

Pour utiliser le stylet, insérez l'adaptateur de stylet dans le port de l'adaptateur de stylet sur le moniteur.

Insertion de la pile

1. Retirez le couvercle de pile.
2. Ouvrez le couvercle et insérez la pile fournie (LR-03 (format "AAA")) dans le stylet.

Vérifiez les repères "+" et "-" à l'intérieur du stylet et orientez correctement la pile.

1. Replacez le couvercle et le couvercle de pile.

Conseils

• L'étalonnage doit être effectué avant la première utilisation du stylet.
• Pour utiliser un stylet optionnel avec le moniteur, il doit être enregistré dans l'adaptateur de stylet. (appairage)

Pour plus de détails, reportez-vous au Mode d'emploi.

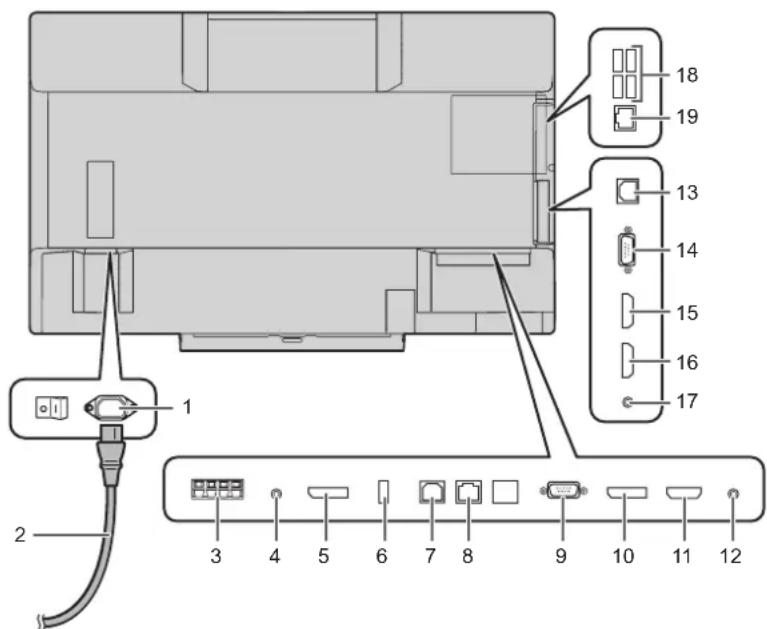

Connexions

! Attention

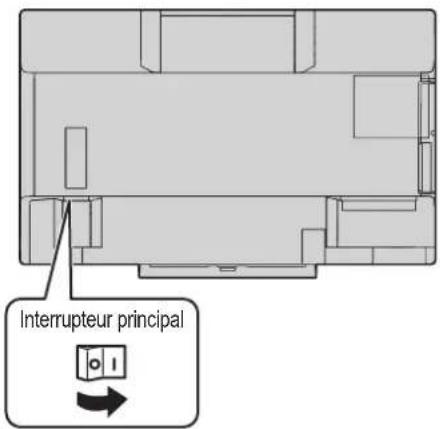

• Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.

Vers la prise d'alimentation secteur

1. Borne d'entrée secteur
2. Cordon d'alimentation (fourni)
3. Bornes du haut-parleur externe
4. Borne de sortie audio
5. Borne de sortie DisplayPort
6. Port de l'adaptateur de stylet
7. Port USB 1
8. Borne LAN
9. Borne d'entrée D-sub1
10. Borne d'entrée DisplayPort
11. Borne d'entrée HDMI1
12. Borne d'entrée audio1
13. Port USB 2
14. Borne d'entrée D-sub2
15. Borne d'entrée HDMI2
16. Borne d'entrée HDMI3
17. Borne d'entrée audio2

Bornes du mode TABLEAU BLANC

1. Ports USB
2. Borne LAN

Conseils

- Sélectionnez la borne d'entrée audio à utiliser dans chaque mode d'entrée dans le sous-menu AUDIO SELECT du menu SETUP . Les réglages par défaut sont indiqués ci-dessous.

Mode d'entrée Borne d'entrée audio (paramètre d'origine)
D-SUB1 Borne d'entrée audio 1
D-SUB2 Borne d'entrée audio 2
DisplayPort Borne d'entrée DisplayPort
HDMI1 Borne d'entrée HDMI1
HDMI2 Borne d'entrée HDMI2
HDMI3 Borne d'entrée HDMI3
WHITEBOARDTABLEAU BLANC	TABLEAU BLANC

• Pour utiliser l'écran tactile avec un ordinateur connecté à ce moniteur, vous devez connecter l'écran tactile à l'ordinateur, et installer l'Outil de réglages de l'écran tactile, l'Utilitaire de stylet et le Pen Software sur l'ordinateur à partir du CD-ROM fourni. Pour installer le logiciel, reportez-vous au manuel de chacun.
• Pour utiliser un écran tactile avec un ordinateur connecté dans le bas, connectez-le au port USB 1.

Pour utiliser un écran tactile avec un ordinateur connecté sur le côté, connectez-le au port USB 2.

(Paramètre d'origine. Peut être modifié dans TOUCH INPUT SELECT dans le menu SETUP .)

• Les termes HDMI et HDMI High Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC, aux États-Unis et/ou dans d'autres pays.
• DisplayPort est une marque depose de Video Electronics Standards Association.

Mise sous tension et hors tension

! Attention

• Mettez sous tension le moniteur d'abord avant de mettre sous tension l'ordinateur ou l'équipement de lecture.
• Pour maintenir les performances du TABLEAU BLANC stable, éteindre l'écran (mode veille) une fois par jour.

Mise sous tension de l'interrupteur principal

Le moniteur entre en power en position arrêt (mode veille).

!Attention

• La mise sous/hors doit être effectuée à l'aide de l'interrupteur d'alimentation. Ne branchez/débranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur d'alimentation est en position marche.
• Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER (alimentation), attendez toujours au moins 5 secondes.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.
• Avant de mettre hors tension l'interrupteur d'alimentation, mettez toujours le moniteur en power en position arrêt (mode veille). (Maintenez enfoncé le bouton POWER (alimentation) jusqu'à l'affichage de l'écran Quitter.)

Mise sous tension

1. Appuyez sur le bouton POWER (alimentation).


Bouton POWER (alimentation) / Diode d'alimentation

État État du moniteur
Allumé en vert Power en position marche
Allumé en orange	Power en position arrêt(mode veille)
Clignotement en orange	Power en position arrêt(mode veille du tableau blanc)
Clignotement en vert	Mode attente du signal d'entrée

• Le TABLEAU BLANC apparaît.
(Paramètre d'origine. Peut être modifié dans START INPUT MODE dans le menu SETUP .)

Mise sous tension et hors tension (Suite)

■Mode de fonctionnement

Lorsque vous allumez votre moniteur pour la première fois, l'écran de réglage du mode de fonctionnement s'affiche. Réglez le mode de fonctionnement sur MODE1 ou MODE2.

MODE1 ... OFF IF NO OPERATION est réglé sur ON, et STANDBY MODE est réglé sur LOW POWER . (Ces réglages ne peuvent pas être modifiés.) Détermine si le moniteur doit se mettre en mode veille lorsqu'aucune opération n'est effectuée à partir de la télécommande ou du réseau LAN pendant plus de 4 heures. Le mode veille permet de réduire la consommation d'énergie.

MODE2 ... Permet d'utiliser les fonctions standards. OFF IF NO OPERATION est réglé sur OFF et STANDBY MODE est réglé sur STANDARD. Ces réglages peuvent être modifiés.

Après chaque réglage, il est possible d'effectuer des changements à partir de OPERATION MODE , situé dans le menu du moniteur. (Voir le MODE D'EMPLOI.)

■Réglage de la date/heure

- Si l'heure doit être réglée lorsque le moniteur est mis sous tension pour la première fois, l'écran de réglage de la date/heure apparaît. Réglez la date et l'heure.

1. Appuyez sur ou pour sélectionner la date et l'heure, puis appuyez sur ou pour changer les valeurs numériques.
2. Appuyez sur ENTER.

- Assurez-vous que la date et l'heure sont réglées.

- L'écran de réglage de la date/heure va disparaître automatiquement si aucune opération n'est réalisée pendant environ 15 secondes. La date et l'heure peuvent être réglées en utilisant DATE/TIME SETTING à partir du menu SETUP lorsque l'écran de réglage de la date/heure disparaît.

Conseils

• Réglez la date dans l'ordre "Jour/Mois/Année".
• Réglez l'heure sur la base de 24 heures.
  • L'horloge est alimentée par la batterie interne.
• Si vous avez déjà réglé l'heure, mais que l'écran de réglage de la date/de l'heure apparaît lors de la mise sous tension, alors la batterie est déchargée. Contactez votre revendeur SHARP ou votre centre de services local pour le remplacement de la batterie.
• Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur)
• La batterie initiale a été insérée en usine avant expédition, elle risque donc d'être épuisée avant la fin de sa durée de vie normale.

Mise sous tension et hors tension (Suite)

Étalonnage

L'étalonnage est effectué pour effectuer l'alignement de position, afin que le curseur de souris se déplace à la position correcte lorsque vous touchez l'écran.

Avant la première utilisation, effectuez l'étalonnage.

1. Commutez l'entrée sur WHITEBOARD .
2. Touchez le bouton de lancement.

Le lanceur apparaît.

1. Touchez [Régl].

Une boîte de dialogue vous invite à saisir un mot de passe.
4. Saisissez le mot de passe et touchez [OK].

Saisissez le mot de passe défini dans les réglages du mot de passe de l'administrateur. Si aucun mot de passe n'est défini, saisissez "00000".

1. Touchez [Réglages de l'administrateur] et [Calibration].
2. Suivez les instructions à l'écran pour effectuer l'étalonnage.

Conseils

- Si vous utilisez l'écran tactile avec un ordinateur, effectuez l'étalonnage à partir de l'Outil de réglages de l'écran tactile. Pour plus de détails, reportez-vous au Mode d'emploi de l'Outil de réglages de l'écran tactile.

Mise hors tension

L'alimentation peut être mise hors tension des manières suivantes.

(1) Appuyez sur le bouton POWER (alimentation).

Le moniteur entre en mode veille du tableau blanc. Cette méthode permet un démarrage et une fermeture plus rapides que le point (2). Toutefois, le mode veille consomme plus d'énergie.

(2) Maintenez enfoncé le bouton POWER (alimentation) jusqu'à l'affichage de l'écran Quitter.

Le moniteur entre en mode veille. Le TABLEAU BLANC est en mode de fermeture.

La fermeture et le démarrage demande plus de temps que le point (1), mais le mode veille consomme moins d'énergie.

Avant de mettre hors tension l'interrupteur d'alimentation, mettez toujours le moniteur en power en position arrêt (mode veille).

!Attention

• Lors de la mise hors tension, toutes les données du TABLEAU BLANC sont perdues. Si des données n'ont pas été sauvegardées, un message apparaîtra avant la fermeture. Sauvegardez les données.
• Si le moniteur sera mis hors tension par SCHEDULE , la commande LAN ou OFF IF NO OPERATION , sauvegardez toutes les données dont vous avez besoin à l'avance. L'appareil se mettra hors tension même s'il reste des données non sauvegardées. (Les données seront perdues.)
• Lors de la remise sous tension du moniteur, attendez au moins 5 secondes que la fermeture soit complètement terminée.
• Ne débranchez pas le cordon d'alimentation, n'allumez pas le disjoncteur ou ne mettez pas l'interrupteur principal d'alimentation hors tension avant la fermeture complète. Risque de dysfonctionnement. Risque de dysfonctionnement.

Précautions pour le montage (À l'attention des revendeurs et techniciens SHARP)

• L'installation, le démontage ou le déplacement du moniteur doit être fait par 4 personnes ou plus.
• Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur.
• Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l'installation.

Le mur sur lequel ce moniteur et le support doivent être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le mieux en fonction du matériau et de la structure.

• Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l'épaisseur du support de montage.
• N'utilisez pas de tournevis à percussion.
• Après le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche.
• N'utilisez pas de trous de vis autres que les trous standard VESA pour l'installation.

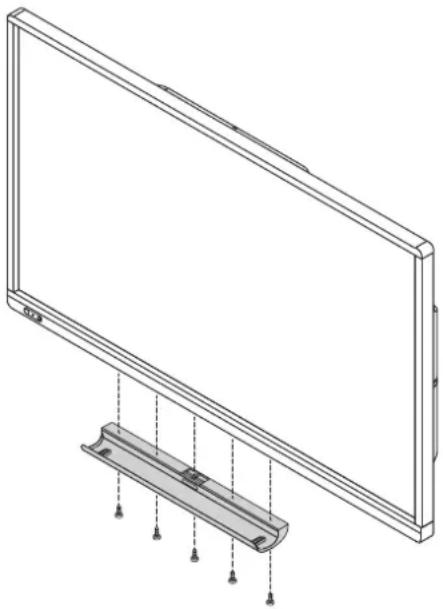

■Fixation du plateau

Fixez le plateau en utilisant 5 vis de montage de plateau (M3) (fournies).

Il s'agit d'un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

WAARSCHUWING

Par la présente, SHARP ELECTRONICS déclare que l'appareil STYLE TACTILE PN-ZL01/PN-ZL02 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :
