Тип продукта	Профессиональный монитор
Бренд	Sharp
Модель	PN70TA3
Размер экрана	70 дюймов (177,8 см)
Разрешение	3840 x 2160 (4K UHD)
Соотношение сторон	16:9
Яркость	500 кд/м²
Контрастность	4000:1
Угол обзора	178° горизонтально / 178° вертикально
Видеовходы	HDMI (3), DisplayPort, VGA, композитный
Аудиовходы	Mini-jack 3,5 мм
Аудиовыходы	Mini-jack 3,5 мм, встроенные динамики (2 x 10 Вт)
Подключение	USB 2.0 (2), RS-232C, LAN RJ45
Размеры (без подставки)	157,2 x 89,6 x 8,3 см (Ш x В x Г)
Вес (без подставки)	34,5 кг
Питание	100-240 В переменного тока, 50/60 Гц
Потребление (типичное)	220 Вт
Потребление (в режиме ожидания)	0,5 Вт
Рабочая температура	от 0 °C до 40 °C
Уход и чистка	Протирать мягкой сухой тканью. Не используйте химические или абразивные средства.
Безопасность	Надежно закрепите на стене или подходящей подставке. Обеспечьте достаточную вентиляцию. Не подвергайте воздействию влаги.
Запасные части и ремонтопригодность	Обратитесь в службу поддержки Sharp для получения запчастей или ремонта. Индекс ремонтопригодности: 7,5/10 (оценка).
Гарантия	2 года (в зависимости от страны)

Часто задаваемые вопросы - PN70TA3 SHARP

Как подключить компьютер к монитору PN70TA3?

Используйте кабель HDMI, DisplayPort или VGA в зависимости от выходов вашего компьютера. Подключите один конец к компьютеру, другой к соответствующему входу монитора. Затем выберите источник входного сигнала через меню OSD.

Монитор не включается, что делать?

Проверьте, правильно ли подключен кабель питания и работает ли розетка. Попробуйте другой кабель питания. Если проблема не исчезнет, обратитесь в службу поддержки Sharp.

Как настроить яркость и контрастность?

Нажмите кнопку 'Меню' на пульте дистанционного управления или панели управления. Используйте клавиши направления для доступа к настройкам 'Яркость' и 'Контрастность'. Отрегулируйте по своему усмотрению.

Можно ли использовать монитор в качестве телевизора?

Да, если у вас есть внешний тюнер или ТВ-приставка. Монитор принимает сигналы HDMI с разрешением до 4K. Вы также можете подключить внешние динамики.

Какое энергопотребление у монитора?

Типичное потребление составляет около 220 Вт в рабочем режиме. В режиме ожидания оно снижается до менее 0,5 Вт. Эти значения могут варьироваться в зависимости от настроек и условий использования.

Как очистить экран, не повредив его?

Используйте мягкую безворсовую ткань, при необходимости слегка влажную. Никогда не используйте средства, содержащие спирт, аммиак или абразивы. Аккуратно протирайте круговыми движениями.

Есть ли у монитора встроенные динамики?

Да, PN70TA3 оснащен двумя стереодинамиками мощностью 10 Вт каждый. Для более мощного звука вы можете подключить внешние колонки через аудиовыход или использовать Bluetooth-аудиосистему (не встроена).

Как обновить прошивку монитора?

Загрузите последнюю версию прошивки с веб-сайта Sharp. Скопируйте файл на USB-накопитель, отформатированный в FAT32. Вставьте накопитель в USB-порт монитора, затем перейдите в меню 'Обновление' в системных настройках.

Можно ли повесить монитор на стену?

Да, PN70TA3 совместим с креплением VESA 400x400 мм. Используйте настенное крепление, подходящее для веса экрана (34,5 кг). Убедитесь, что стена выдерживает нагрузку.

Где найти запасные части?

Обратитесь в службу поддержки Sharp или к авторизованному дилеру. Запасные части, такие как блок питания, электронные платы или кабели, можно заказать. Проверьте наличие на веб-сайте Sharp.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PN70TA3 SHARP

ВАЖНАЯ ИНФОРМАЦИЯ .....1
УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP ......1
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ .....2
Инструкции по безопасности ....3
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ .....4
Спецификации ....4

Комплектные принадлежности....5
Подготовка пульта дистанционного
управления и Стилус ....5
Соединения ....6
Включение/выключение питания ....7
Меры предосторожности при креплении
(Для дилеров и инженеров по обслуживанию SHARP) ...10

Информация о приложениях Утилита Стилуса, Инструмент Настройки Сенсорной Панели, Pen Software и Touch Display Link приведена в руководствах по эксплуатации перечисленных приложений.

ВАЖНАЯ ИНФОРМАЦИЯ

ПРЕДОСТЕРЕЖЕНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННОЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.

ВНИМАНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАТЬ

ВНИМАНИЕ! НЕ УДАЛЯЙТЕ КРЫШКУ, ЧТОБЫ СНИЗИТЬ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. ВНУТРИ ПРИБОРА НЕТ ДЕТАЛЕЙ, КОТОРЫЕ МОГУТ ОБСЛУЖИВАТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ СЕРВИСНЫХ ЦЕНТРОВ.

Знак молнии со стрелкой на конце внутри треугольника предупреждает пользователя о наличии внутри корпуса неизолированного "опасного напряжения" такой величины, что оно представляет угрозу поражения электрическим током для людей.

Восклицательный знак внутри треугольника предупреждает пользователя о наличии важных инструкций по эксплуатации и использованию (сервису) в литературе, которая поставляется в комплекте с изделием.

Во исполнение Статьи 5 Закона Российской Федерации "О защите прав потребителей", а также Указа Правительства Российской Федерации №720 от 16 июня 1997 г. устанавливается срок службы данной модели – 5 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами.

Импортер в России: ООО «Шарп Электроникс Раша» Адрес: Россия, 119017, Москва, ул. Большая Ордынка, 40/4 Телефон: [phone]

Класс защиты от поражения электрическим током I

Дата производства указана в серийном номере:

УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP

Благодарим вас за приобретение ЖК монитора SHARP. Для обеспечения безопасности и многолетней беспроблемной эксплуатации приобретенного вами изделия внимательно прочтите правила по технике безопасности перед тем, как начать его эксплуатацию.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Электричество используется для выполнения многих полезных функций, но оно также может причинять травмы персоналу и быть причиной повреждения имущества в случае неправильного обращения с ним. Данное изделие спроектировано и произведено с обеспечением максимальной безопасности. Однако неправильная эксплуатация может привести к поражению электрическим током и/или возникновению пожара. В целях предотвращения потенциальной угрозы соблюдайте следующие инструкции по установке, эксплуатации и чистке данного изделия. Для обеспечения вашей безопасности и увеличения срока эксплуатации вашего ЖК монитора внимательно прочтите следующие правила, прежде чем приступать к эксплуатации данного изделия.

1. Прочтите инструкции – Прежде чем начать эксплуатацию изделия, необходимо прочесть и понять все инструкции по его эксплуатации.
2. Храните данное руководство в надежном месте – Данные инструкции по безопасности и эксплуатации следует хранить в надежном месте, чтобы можно было обратиться к ним впоследствии.
3. Подчиняйтесь предостережениям – Все предостерегающие надписи и знаки, имеющиеся на изделии и в инструкции, должны строго соблюдаться.
4. Следуйте инструкциям – Необходимо следовать всем инструкциям по эксплуатации.
5. Чистка – Прежде чем приступать к чистке изделия, необходимо достать вилку из розетки переменного тока. Для чистки изделия необходимо использовать сухую тряпку. Запрещается использовать для этих целей жидкие или аэрозольные чистящие средства.
6. Принадлежности – Запрещается использовать принадлежности, не рекомендованные производителем данного изделия. Использование других принадлежностей может стать причиной несчастных случаев.
7. Вода и влага – Запрещается использовать изделия возле источников воды. Не размещайте монитор в месте, где на него может попасть вода. При размещении обратите внимание на оборудование, использующее в работе воду, например, кондиционер.
8. Вентиляция – Вентиляционные отверстия и другие отверстия в корпусе прибора предназначены для вентиляции.

Запрещается закрывать или блокировать эти вентиляционные отверстия или другие отверстия, поскольку недостаточная вентиляция может привести к перегреву и/или сокращению срока службы изделия. Запрещается устанавливать изделие на софу, ковер или другие аналогичные поверхности, поскольку они могут заблокировать вентиляционные отверстия. Запрещается устанавливать изделие в закрытых пространствах, таких как книжный шкаф или полка, если там не обеспечена надлежащая вентиляция, за исключением случаев, когда это предусмотрено в инструкции производителя.

1. Защита шнура питания – Шнур питания должен размещаться таким образом, чтобы на него не наступали люди и не устанавливались какие-либо предметы.
2. Экран, который используется в данном оборудовании, сделан из стекла. Следовательно, она может разбиться в случае, если изделие уронят или нанесут по нему удар. При повреждении экрана будьте осторожны, чтобы не пораниться осколками стекла.
3. Перегрузка – Запрещается перегружать розетку переменного тока и/или удлинительные кабели. Перегрузка может привести к пожару или поражению электрическим током.
4. Попадание внутрь корпуса предметов и жидкостей – Категорически запрещается вставлять какие-либо предметы внутрь изделия через вентиляционные или другие отверстия. Внутрь изделия подается высокое напряжение, поэтому просовывание в его корпус через отверстие какого-либо предмета может привести к поражению электрическим током и/или короткому замыканию некоторых деталей.

По той же причине запрещается допускать попадание внутрь изделия воды или других жидкостей.

1. Обслуживание – Запрещается заниматься обслуживанием изделия самостоятельно. Если вы будете снимать крышки, то можете подвергнуться воздействию высокого напряжения и других опасных факторов. Обратитесь к квалифицированному обслуживающему персоналу для выполнения обслуживания.
2. Ремонт – Если произойдет что-либо из перечисленного ниже, извлеките из розетки переменного тока вилку шнура питания и обратитесь к квалифицированному обслуживающему персоналу за выполнением необходимых ремонтных работ.

а. Поврежден шнур питания или вилка.
b. В случае попадания в изделие жидкости или каких-либо других предметов.
с. Когда изделие попало под дождь или в воду.
d. Когда изделие не работает так, как это описано в инструкции по эксплуатации.

Запрещается трогать органы управления помимо тех, что описаны в инструкциях по эксплуатации. Неправильная регулировка органов управления, которая не описана в инструкциях, может привести к повреждениям, для устранения которых зачастую требуется привлекать квалифицированных специалистов, которым приходится выполнять большой объем работ по регулировке.

e. В случае, если изделие уронили или повредили.
f. В случае, если в рабочем изделии наблюдаются какие-либо отклонения. Явные отклонения в работе изделия указывают на то, что требуется его обслуживание.

1. Запасные детали — Если для изделия потребуются запасные детали, убедитесь в том, что выполняющий обслуживание человек использует запасные детали, указанные производителем или аналогичные детали с такими же характеристиками и производительностью, как и оригинальные. Использование деталей, не рекомендованных производителем, может привести к возгоранию, поражению электрическим током или созданию других опасных ситуаций.

2. Проверки безопасности — После завершения работ по обслуживанию или ремонту попросите техника по обслуживанию произвести проверку безопасности, чтобы убедиться, что изделие находится в надлежащем рабочем состоянии.

3. Крепление на стену — При креплении изделия на стену необходимо убедиться в том, что оно установлено с использованием метода, рекомендованного его производителем.
4. Источники тепла — Держите изделие вдали от источников тепла, таких как радиаторы, нагреватели, плиты и другое оборудование, генерирующее тепло (включая усилители).
5. Батарейки — Неправильное использование батареек может привести к их взрыву или возгоранию. Протекание батареек может вызвать коррозию оборудования, испачать ваши руки или повредить одежду. Чтобы избежать подобных проблем, строго выполняйте перечисленные ниже требования техники безопасности:

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ (Продолжение)

• Используйте только рекомендуемый тип батареек.
• В соответствии с инструкциями в отсеке для батареек вставьте поставляемые батарейки, правильно сориентировав их стороны с знаками (+) и (-).
• Не используйте одновременно старые и новые батарейки.
• Не используйте батарейки различных типов. Напряжение батареек одинаковой формы может отличаться.
• Оперативно заменяйте разрядившуюся батарейку новой.
• Если вы предполагаете не пользоваться пультом дистанционного управления длительное время, извлеките из него батарейки.

• Если жидкость из батарейки попала на вашу кожу или одежду, немедленно и тщательно промойте их. Если жидкость попала вам в глаза, тщательно промойте их, но не трите, и немедленно обратитесь к врачу. Попадание жидкости из батарейки в глаза или на одежду может вызвать раздражение кожи или повредить глаз.

• Использование монитора не должно сопровождаться созданием фатальных угроз или же опасностей, которые могут непосредственно привести к смерти, получению травм, серьезных физических повреждений или потерь, включая управление ядерной реакцией в ядерных установках, медицинских системах поддержания жизни, а также управление запусками ракет в системах вооружений.

• Не следует в течение длительного времени находиться в контакте с нагревающимися деталями изделия. Это может привести к возникновению низкотемпературных ожогов.

ПРЕДУПРЕЖДЕНИЕ:

Данное изделие соответствует нормам класса «А». В домашних условиях оно может вызывать радиопомехи, в случае возникновения которых может потребоваться принятие соответствующих мер.

С целью выполнения требований электромагнитной совместимости (ЭМС), используйте экранированные кабели для подключения к следующим разъемам: входной разъем HDMI, входной разъем D-sub, и входные/выходные разъемы DisplayPort.

Если монитор установлен на недостаточно стабильной поверхности, это может быть опасным, так как он может упасть. Многие травмы, особенно детей, можно предотвратить с помощью следующих простых мер предосторожности:

• использование настенных кронштейнов или опор, рекомендованных производителем монитора;
• использование только тех предметов мебели, которые могут выдержать вес монитора;
  • монитор не должен нависать над краем предмета мебели, на котором он установлен;
  • монитор не следует устанавливать на высокие предметы (например, шкафы или стеллажи) без соответствующего крепления предмета мебели и монитора к подходящей основе;
  • монитор не следует ставить на ткань или другие материалы, находящиеся между монитором и предметом мебели;
• объясняйте детям, что забираться на мебель, чтобы достать до монитора или его частей, может быть опасно.

Особые меры безопасности для детей

• Не позволяйте детям забираться на монитор или играть рядом с ним.
• Не устанавливайте монитор на мебели, которая может использоваться в качестве ступеней (например, комод).
• Помните, что дети выражать бурные эмоции во время просмотра программ, особенно на огромном мониторе. Монитор следует устанавливать в месте, где дети не смогут его двигать, тянуть или уронить.
• Все шнуры и кабели должны быть подведены таким образом, чтобы любопытные дети не могли их тянуть и хвататься за них.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

• Запрещается использовать монитор в запыленных местах, местах с высокой влажностью или же там, где монитор может соприкасаться с маслами или паром. Монитор нельзя использовать в присутствии едких газов (диоксида серы, сероводорода, диоксида азота, хлора, аммиака, озона и т.п.), поскольку это может стать причиной возгорания.
• Следите за тем, чтобы монитор не соприкасался с водой или другими жидкостями. Следите за тем, чтобы никакие предметы, такие как скрепки для бумаги, иголки, заколки, не попадали внутрь корпуса монитора, поскольку это может стать причиной пожара или привести к поражению электрическим током.
• Запрещается устанавливать монитор сверху неустойчивых предметов или же в местах, где не гарантируется его безопасность. Запрещается подвергать монитор воздействию сильных ударов или вибрации. Если монитор упадет или опрокинется, это может его повредить.
• Запрещается использовать монитор вблизи нагревательного оборудования или в тех местах, где он может подвергаться воздействию высокой температуры, поскольку это может привести к его избыточному нагреву и, как результат, к возгоранию.

• Не используйте монитор в местах, где на него могут попадать солнечные лучи.

• Розетка переменного тока должна находиться вблизи оборудования таким образом, чтобы к ней обеспечивался беспрепятственный доступ.

• Не касайтесь экрана твердыми или заостренными предметами, например, ногтем или карандашом.

Сетевой шнур

• Запрещается повреждать сетевой шнур или ставить на него тяжелые предметы, растягивать его или сильно изгибать. Его также нельзя наращивать. Повреждение шнура может привести к пожару или поражению электрическим током.
• Используйте только тот шнур питания, который поставляется вместе с монитором.
• Не используйте шнур питания с блоком розеток. Наращивание шнура питания может привести к пожару по причине его перегрева.
• Запрещается вынимать или вставлять вилку сетевого шнура в розетку мокрыми руками. Это может привести к поражению электрическим током.
• Извлекайте вилку шнура питания из розетки, если изделие не эксплуатируется длительное время.
• Запрещается чинить шнур питания в случае его поломки или нарушений в работе. Обратитесь за помощью к обслуживающему персоналу.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ

• Монитор предназначен для эксплуатации в помещении.
• Требуется крепежный кронштейн, соответствующий спецификации VESA.
• Поскольку монитор имеет большой вес, проконсультируйтесь с дилером перед его установкой, снятием или перемещением.
• Крепление монитора к стене требует специальных навыков, поэтому такая работа должна выполняться специалистами компании SHARP. Вам не следует предпринимать попыток сделать эту работу самостоятельно. Наша компания не несет какой-либо ответственности за несчастные случаи или травмы, вызванные плохим монтажом или неправильным обращением.
• Монитор должен использоваться перпендикулярно по отношению к поверхности, на которой он установлен. При необходимости монитор может быть наклонен на 20 градусов вверх.
• При перемещении монитора, обязательно держите его ручки и блок снизу. Не хватайтесь за экран или лоток. Это может привести к повреждению изделия, его неисправности или к травмированию людей.
• Данный монитор должен эксплуатироваться при температуре окружающей среды от 5°C до 35°C. Обеспечьте вокруг монитора достаточно пространства, чтобы предотвратить накопление тепла внутри его корпуса.

• Если сложно обеспечить достаточное пространство по той или иной причине, например, из-за того, что монитор устанавливается внутри кожуха, или из-за того, что температура окружающей среды выходит за диапазон от 5 °C до 35 °C, установите вентилятор или примите другие меры для того, чтобы температура окружающей среды находилась в пределах требуемого диапазона.
• Температурные условия могут отличаться при использовании монитора с дополнительным оборудованием, рекомендованным SHARP. В подобных случаях следует ознакомиться с температурными условиями, рекомендованными производителем дополнительного оборудования.
• Запрещается блокировать вентиляционные отверстия монитора. Рост температуры внутри корпуса монитора может привести к его неправильному функционированию.
• Запрещается размещать монитор на устройствах, генерирующих тепло.
• Не используйте устройство в местах, где оно подвергается воздействию прямых солнечных лучей или другого мощного источника света. Так как устройство работает с использованием инфракрасного излучения, это может привести к сбоям в его работе.
• При использовании нескольких мониторов, расположенных близко друг к другу, обеспечьте отсутствие воздействия инфракрасного передатчика/приемника на работу других мониторов.

Спецификации

Модель PN-70TA3 PN-60TA3
Требование к электропитанию AC 100 В - 240 В, 3	,0 А, 50/60 Гц AC 100 В - 240 В, 2,5	А, 50/60 Гц
Рабочая температура * 5°C - 35°C
Рабочая влажность 20% - 80% (без конденсации)
Потребляемая мощность (максимум) 250 Вт 210 Вт
Размеры (исключая выступы) (мм)	Прибл. 1647 (Ш) x 94 (Г) x 1010 (В)	Прибл. 1437 (Ш) x 94 (Г) x 890 (В)
Вес (кг)	Прибл. 61	Прибл. 48

* Температурные условия могут отличаться при использовании монитора с дополнительным оборудованием, рекомендованным SHARP. В подобных случаях следует ознакомиться с температурными условиями, рекомендованными производителем дополнительного оборудования.
В соответствии с нашей политикой постоянного улучшения наших изделия, корпорация SHARP оставляет за собой право вносить изменения в дизайн и спецификации изделия без предварительного уведомления. Указанные значения технических характеристик являются номинальными значениями среднестатистического прибора. Возможны некоторые отклонения от этих значений у отдельных приборов.

Комплектные принадлежности

В случае отсутствия какого-либо компонента, свяжитесь со своим дилером.

□ Монитор с жидкокристаллическим дисплеем: 1
□ Пульт дистанционного управления: 1
□ Шнур питания
☐ Батарея пульта дистанционного управления (R-6 (тип "AA")); 2
□ Зажим кабеля: 3
□ Зажим кабеля (с клипсой): 2

□ Компакт-диск (Компакт-диск с сервисными программами): 1
☐ Компакт-диск (Touch Display Link): 1
☐ Лицензия приложения Touch Display Link: 1
□ Руководство по установке (это руководство): 1
□ Стилус (PN-ZL02): 1
□ Адаптер стилуса (PN-ZL01): 1
□ Наконечник Стилуса (для стилус): 2
□ Батарея Стилуса (LR-03 (тип "AAA")): 1
□ Лоток: 1
□ USB-кабеля: 1

□ Ластик: 1
□ Крепление камеры: 1
□ Винт камеры (дюймовая резьба): 1
□ Винт адаптера стилуса (шаговый винт, МЗ): 1

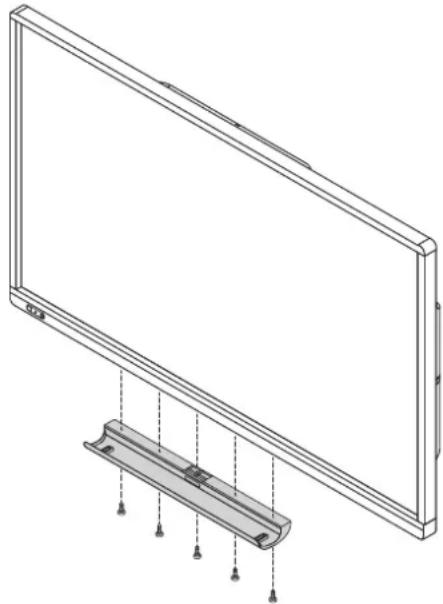

□ Винты для установки лотка (М3): 5
☐ Стикер для логотипа SHARP: 1 Наклейте стикер на логотип SHARP, чтобы закрыть его.

* Права собственности на программы, содержащиеся на компакт-диске с утилитами, принадлежат корпорации SHARP Corporation. Запрещается воспроизводить их без ее разрешения.

* Для защиты окружающей среды!

Запрещается выбрасывать батарейки в домашний мусор. Следуйте инструкциям по утилизации, действующим там, где вы проживаете.

Подготовка пульта дистанционного управления и Стилус

Установка батареек

1. Легко нажмите на крышку и сдвиньте в направлении стрелки.

1. В соответствии с инструкциями в отсеке для батареек вставьте поставляемые батарейки (R-6 [тип "АА"], 2 шт.), правильно сориентировав их стороны с знаками (+) и (-).
2. Закройте крышку.

Подключение адаптера стилуса

Для того чтобы использовать стилус, вставьте адаптер стилуса в соответствующий порт адаптера стилуса монитора.

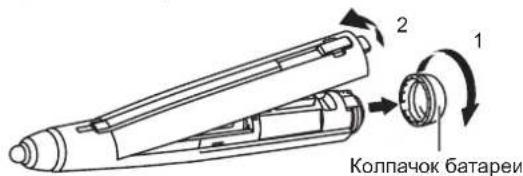

Установка батареи

1. Снимите колпачок батареи.
2. Откройте крышку и установите поставляемую батарею (LR-03 (тип "AAA")) в стилус. Вставьте батарею, правильно сориентировав ее в соответствии со знаками "+" и "-" на внутренней поверхности стилуса.

1. Установите на место крышку и колпачок батареи.

ПОДСКАЗКИ

• Прежде чем приступить к эксплуатации стилуса, необходимо выполнить его калибровку.
• Для того чтобы использовать с монитором дополнительный стилус, этот стилус нужно зарегистрировать в адаптере стилуса (сопряжение).
  Подробная информация приведена в руководстве по эксплуатации.

Соединения

Внимание

• Проверьте, что вы выключили главный выключатель питания и вынули вилку из электрической розетки, прежде чем присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели, подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной возникновения неисправностей и других проблем.

Для разъема питания

1. Входной разъем питания переменного тока
2. Шнур питания (входит в поставку)
3. Разъемы внешнего динамика
4. Выходной разъем аудио
5. Выходной разъем DisplayPort
6. Порт адаптера стилуса
7. USB 1-порт
8. Разъем LAN
9. Входной разъем ПК D-sub1
10. Входной разъем DisplayPort
11. Входной разъем HDMI1
12. Входной разъем аудио1
13. USB 2-порт
14. Входной разъем ПК D-sub2
15. Входной разъем HDMI2
16. Входной разъем HDMI3
17. Входной разъем аудио2

110 12 Разъемы Режима БЕЛАЯ ДОСКА

1. USB-порты

2. Разъем LAN

ПОДСКАЗКИ

- Определите входной аудиотерминал для использования в каждом режиме входа в AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню SETUP <УСТАНОВКА>. Указанные ниже параметры настройки устанавливаются на заводе.

Режим ввода	Входной разъем аудио(настройка по умолчанию)
D-SUB1 Входной разъем аудио1
D-SUB2 Входной разъем аудио2
DisplayPort Входной разъем DisplayPort
HDMI1 Входной разъем HDMI1
HDMI2 Входной разъем HDMI2
HDMI3 Входной разъем HDMI3
WHITEBOARD <БЕЛАЯ ДОСКА> БЕЛАЯ ДОСКА

- Для использования сенсорной панели с компьютером, к которому подключен данный монитор, ее необходимо соединить с компьютером и установить на нем с прилагаемого к монитору компакт-диска следующие приложения: Инструмент Настройки Сенсорной Панели, Утилита Стилуса, Pen Software.

Информация об установке приведена в руководствах по эксплуатации.

• Для эксплуатации сенсорной панели с компьютером, подключенным снизу, подключайте его к порту USB 1. Для эксплуатации сенсорной панели с компьютером, подключенным сбоку, подключайте его к порту USB 2. (Заводская настройка. Изменяется в меню SETUP <УСТАНОВКА> параметром TOUCH INPUT SELECT <ВЫБОР ВХОДА СЕНС. ПАНЕЛИ>.)
• Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLC.
• DisplayPort является зарегистрированной торговой маркой Video Electronics Standards Association.

Включение/выключение питания

Внимание

• Включите монитор до того, как будет включен компьютер или устройство воспроизведения.
• Для поддержания стабильной работы в Режиме БЕЛАЯ ДОСКА один раз в сутки переводите монитор в выключенное состояние (режим ожидания).

Подключение электропитания

Монитор переходит в выключенное состояние (режим ожидания).

!Внимание

• Питание должно включаться и выключаться с помощью основного выключателя. Не подсоединяйте/отсоединяйте шнур питания и не меняйте положение выключателя, когда основной выключатель питания находится во включенном положении.
• При отключении питания главным выключателем питания или кнопкой POWER (ПИТАНИЕ) повторное включение должно осуществляться не раньше чем через 5 секунд.
• Для полного отключения питания выдерните шнур питания.
• Перед выключением главного выключателя питания обязательно переводите монитор в выключенное состояние (режим ожидания). (Удерживайте нажатой кнопку POWER (ПИТАНИЕ), пока не появится экран выхода.)

Включение питания

1. Нажмите кнопку POWER (ПИТАНИЕ).


Кнопка POWER (ПИТАНИЕ) / LED- индикатор питания

Состояние Статус монитора
Зеленое свечение Пита ние вкл.
Оранжевое свечение	Питание выкл.(Режим ожидания)
Мигает оранжевым цветом	Питание выкл.(Режим ожидания Белой доски)
Мигает зеленым цветом	Режим ожидания входного сигнала

- Отображается БЕЛАЯ ДОСКА. (Заводская настройка. Изменяется в меню SETUP <УСТАНОВКА> параметром START INPUT MODE <НАЧАЛЬНЫЙ РЕЖИМ ВХОДА>.)

Включение/выключение питания (Продолжение)

■Рабочий режим

Когда монитор включен первый раз после отгрузки с завода, будет отображен экран настройки режима работы. Установите MODE1 <РЕЖИМ1> или MODE2 <РЕЖИМ2>. MODE1 <РЕЖИМ1>

...... Опция OFF IF NO OPERATION <ВЫКЛ. ПРИ НЕИСПОЛЬЗ.> установлена на ON <ВКЛ>, а STANDBY MODE <РЕЖИМ ОЖИДАНИЯ> установлена на LOW POWER <МАЛАЯ МОЩНОСТЬ>. (Эти настройки не могут быть изменены.)

Определяет необходимость перехода монитора в режим ожидания при отсутствии сигналов от пульта дистанционного управления или LAN в течение более 4 часов.

Потребление энергии в ждущем режиме также минимизировано.

MODE2 <РЕЖИМ2>

...... Будет выполнена стандартная операция. Опция OFF IF NO OPERATION <ВЫКЛ. ПРИ НЕИСПОЛЬЗ.> установлена на OFF <ВЫКЛ>, а STANDBY MODE <РЕЖИМ ОЖИДАНИЯ> установлена на STANDARD <СТАНДАРТНО>.

Эти настройки могут быть изменены. минимизировано. Даже после настройки возможно сделать изменения, используя пункт OPERATION MODE <РАБОЧИЙ РЕЖИМ>, находящейся в меню монитора. (См. Руководство по эксплуатации.)

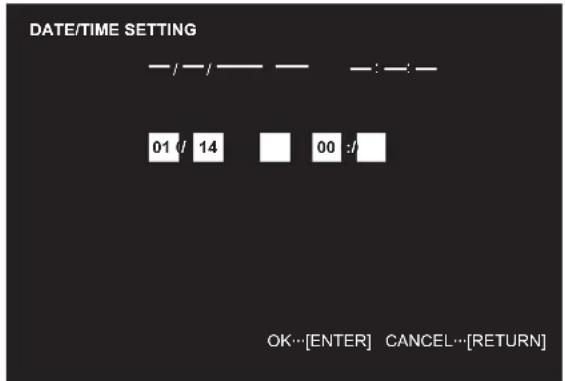

■Настройка даты/времени

- Если требуется ввести время при первом включении монитора, появляется экран настройки даты/времени. Установите дату и время.

1. Нажмите ▶ или ▶ для выбора даты и времени и нажимайте ▶ или ▶ для изменения числовых значений.

2. Нажмите ENTER.

3. Обязательно установите дату и время.

4. Экран настройки даты/времени закроется автоматически, если в течение 15 секунд не выполняется каких-либо действий. После закрытия экрана настройки даты/времени дату и время можно установить с помощью DATE/TIME SETTING <УСТАНОВКА ДАТЫ/ВРЕМЕНИ> из меню SETUP <УСТАНОВКА>.

ПОДСКАЗКИ

• Установите дату в формате: "День/Месяц/Год".
• Установите время в 24-часовом формате.
• Часы питаются от внутреннего аккумулятора.
• Если время уже установлено, но при включении питания появляется экран настройки даты/времени, возможно, что внутренний аккумулятор разряжен. Для замены аккумулятора обратитесь к своему местному дилеру SHARP по обслуживанию или в сервисный центр.
• Расчетный срок службы внутреннего аккумулятора: около 5 лет (в зависимости от эксплуатации монитора)
• Аккумулятор, поставляемый вместе с монитором, был установлен на заводе и поэтому его срок службы может быть меньше стандартного.

Включение/выключение питания (Продолжение)

Калибровка

Калибровка используется для выполнения регулировки положения, чтобы курсор мыши перемещался в нужное положение при прикосновении к экрану.

Прежде чем приступить к эксплуатации, выполните калибровку.

1. Переключите вход в Режим WHITEBOARD <БЕЛАЯ ДОСКА>.
2. Прикоснитесь к кнопке запуска.

Отобразится меню модуля запуска.

1. Прикоснитесь к значку [Настр.].

Будет предложено ввести пароль.

1. Введите пароль и прикоснитесь к значку [ОК]. Введите пароль, установленный в качестве Пароль администратора. Если пароль не установлен, введите "00000".
2. Последовательно выберите [Настр. администратора] и [Калибровка].
3. Для выполнения калибровки следуйте инструкциям на экране.

ПОДСКАЗКИ

- Если сенсорная панель будет использоваться с компьютером, выполните калибровку в приложении Инструмент Настройки Сенсорной Панели. Подробная информация приведена в руководстве по эксплуатации приложения Инструмент Настройки Сенсорной Панели.

Выключение питания

Выключение питания возможно следующими способами.

(1) Нажмите кнопку POWER (ПИТАНИЕ).

Монитор перейдет в режим ожидания Белой доски. При этом способе запуск и завершение работы происходят быстрее, чем при способе (2), однако, в режиме ожидания потребляется больше энергии.

(2) Удерживайте нажатой кнопку POWER (ПИТАНИЕ), пока не появится экран выхода.

Монитор перейдет в режим ожидания. БЕЛАЯ ДОСКА будет находиться в состоянии отключения. Для завершения работы и запуска требуется больше времени, чем при способе (1), однако, в режиме ожидания потребляется меньше энергии.

Перед выключением главного выключателя питания обязательно переводите монитор в выключенное состояние (режим ожидания).

Внимание

• Если питание выключено, теряются все данные БЕЛАЯ ДОСКА. При наличии несохраненных данных перед завершением работы появится соответствующее сообщение. Сохраните данные.
• Если монитор будет выключен функцией SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ>, управлением по LAN или функцией OFF IF NO OPERATION <ВЫКЛ. ПРИ НЕИСПОЛЬЗ.>, сохраните все необходимые данные заранее. Питание будет выключено даже при наличии несохраненных данных. (Данные будут потеряны.)
• Повторное включение питания монитора должно осуществляться не раньше чем через 5 секунд после того, как окончено завершение работы.
• Не отсоединяйте шнур питания, не выключайте рубильник и главный выключатель питания до тех пор, пока не будет окончено завершение работы. Возможно повреждение монитора.

Меры предосторожности при креплении (Для дилеров и инженеров по обслуживанию SHARP)

• При установке, снятии или перемещении монитора следует убедиться, что эту работу выполняют не менее 4 человек.
• Убедитесь, что вы используете настенный кронштейн, спроектированный или предназначенный для крепления данного монитора.
• Данный монитор проектировался для установки на бетонные стены или колонны. Для крепления к конструкциям из других материалов, таких как оштукатуренные стены/тонкие пластмассовые панели/ деревянные панели, необходимо до установки выполнить определенные работы по их укреплению.
  Данный монитор и крепежные кронштейны должны устанавливаться на стену, которая может выдержать как минимум 4-кратный вес монитора. Установку необходимо выполнять, используя подходящий для материала и конструкции метод.
• Для крепления кронштейнов, совместимые со стандартом VESA следует использовать винты М6, длина которых на 8-10 мм больше толщины крепежного кронштейна.
• Запрещается использовать ударные инструменты.
• После установки убедитесь в том, что монитор надежно закреплен на стене и в креплении.
• Запрещается использовать какие-либо другие отверстия для крепежных винтов, за исключением отверстий VESA.

■Крепление лотка

Закрепите лоток с помощью 5 винтов для установки лотка (М3) (входят в поставку).
