MODE D'EMPLOI ZL19 CAME

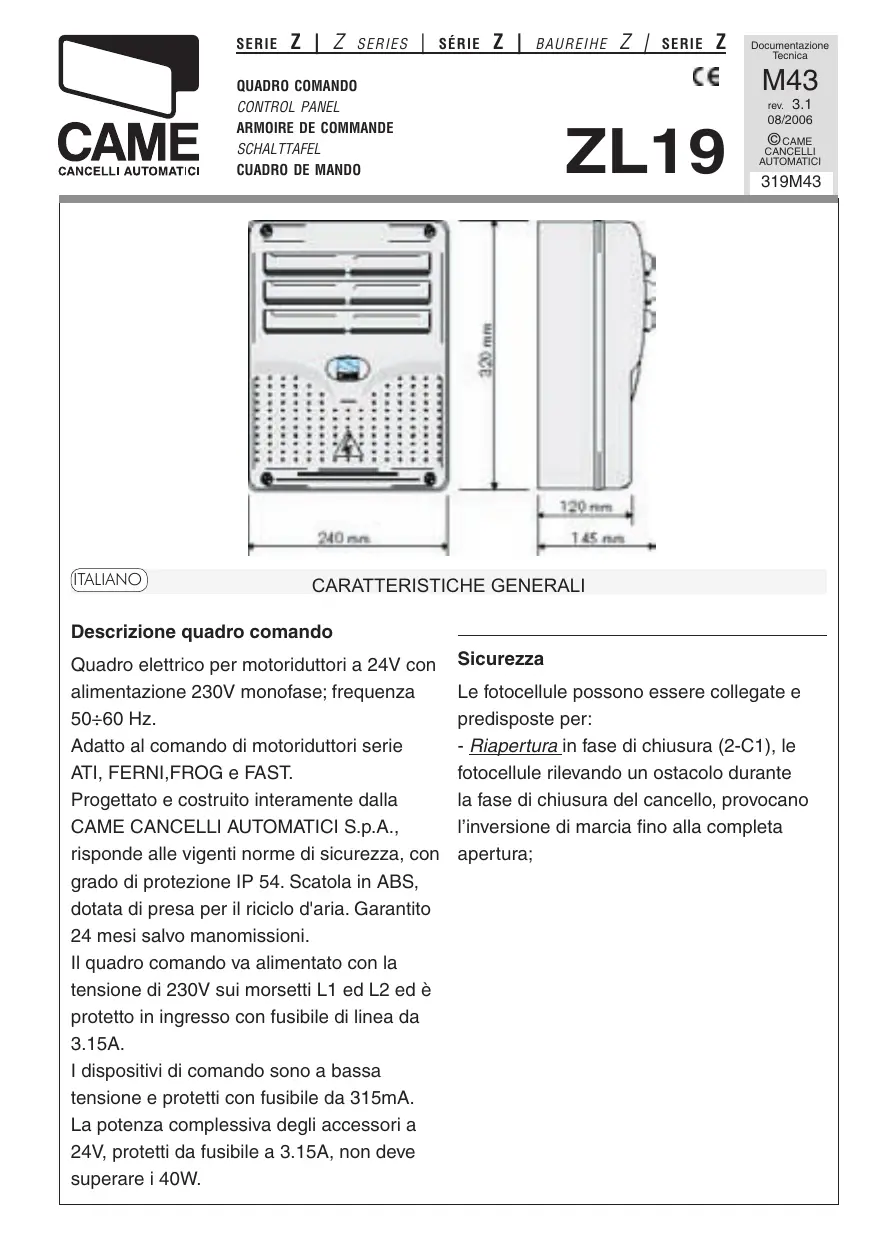

Description armoire de commande
Armoire électrique pour motoréducteurs à 24V c.c. avec alimentation 230V monophasée; fréquence 50 ÷ 60 Hz.
Adaptée à commander les motoréducteurs de la série ATI, FERNI ou FROG.
L'armoire est entièrement conçue et fabri- quée par CAME CANCELLI AUTOMATICI S. p. A. conformément aux normes de sécurité en vigueur avec un degré de protection IP 54. Boîtier en ABS muni de prise de circulation d'air. Garantie 24 mois sauf en cas d'endommagement.
L'armoire de commande doit être alimentée avec une tension de 230V sur les bornes L1 et L2 et elle est protégée en entrée par un fusible de ligne de 3.15A. Les dispositifs de commande sont à basse tension et protégés avec un fusible de 630mA. La puissance totale des accessoires en 24V, protégés par un fusible de 3.15A, ne doit pas dépasser 40W.
Sécurité
Il est possible de brancher des photocellules et de les programmer pour:
- Réouverture en phase de fermeture (2-C1), les cellules photoélectriques provoquent l'inversion de marche jusqu'à l'ouverture complète si elles reflètent un obstacle durant la phase de fermeture du portail;
- Stop partiel, arrêt du portail et fermeture automatique (2-C3);
- Stop total (1-2), arrêt du portail et désactivation d'un éventuel cycle de fermeture automatique ;
- ispositifs de sécurité après chaque commande d'ouverture ou de fermeture (voir pag. 26÷27);
Le tableau électrique comprend un capteur ampèremétrique pour les moteurs, qui se déclenche quand un obstacle bloque le mouvement d'ouverture ou de fermeture. S'ils sont en marche, il inverse le mouvement. Si l'un des moteurs ralentit, le moteur concerné se bloque et l'autre termine son mouvement. La sensibilité de ce dispositif est réglable au moyen de trimmers (voir p. 12). Les transformateurs sont dotés d'une protection qui, en cas de surcharge thermique, garde les portes ouvertes.
Le réenclement se fait seulement après que la température soit descendue sous le seuil d'émergence.
Accessoires pouvant être branchés
- Lampe de signalisation de "portail ouvert";
- Clignotant de mouvement;
- Serrure électrique;
- Carte LB18 pour l'alimentation par batterie intervenant automatiquement en cas d'absence d'énergie électrique, au rétablissement de la tension de ligne, la carte procède au rechargement de la batterie;
- Carte radiofréquence AF (voir tableau pag. 29).
Autres fonctions pouvant être sélectionnées
- Fermeture automatique. Le temporisateur de fermeture automatique est autoalimenté à la fin du temps de la course en ouverture
ture. Le temps réglable est programmé, cependant, il est subordonné à l'intervention d'éventuels accessoires de sécurité et il est exclu après une intervention de "stop" ou en cas de coupure de courant;
- Détection obstacle. Quand le moteur est arrêté (portail fermé, ouvert ou semi-ouvert, cette position est obtenue avec une commande de stop total), annule toute fonction de l'émetteur ou du bouton-poussoir en cas d'obstacle détecté par les dispositifs de sécurité (ex. Photocellules);
- Coup de bélier. Fonction qui facilite le déblocage de la serrure (à chaque commande d'ouverture, les vantaux se portent en butée de fermeture pendant une seconde, facilitant ainsi l'opération de déblocage de la serrure électrique);
- Lampe cycle. Ampoule qui illumine la zone de manœuvre : elle reste allumée à partir du moment où les portes commencent l'ouverture jusqu'à la fermeture complète (y compris le temps de fermeture automatique). Si elle n'est pas insérée, la fermeture automatique reste allumée seulement durant le mouvement (10-E3). La sélectionner à l'aide du jumper (voir p. 20);
- Tableau prévu pour la commande par motoréducteurs ATI ou la commande par motoréducteurs FERNI et FROG, à sélectionner par interrupteur à positions multiples à 4 voies (voir p. 23);
- Fonction "homme mort". Fonctionnement du portail en maintenant appuyé le bouton-poussoir (exclut la fonction de la radiocommande);
- Préclignotement en ouverture et en fermeture;
- Type de commande:
- «ouverte-stop-fermée-stop» pour bouton
poussoir et émetteur radio;
- «ouverture - fermeture - inversion» pour bouton-poussoir et émetteur radio;
- «seulement ouverture» pour émetteur radio;
Réglages
- Trimmer REG/FINE = Réglage fin du capteur ampèremétrique pendant le fonctionnement: min./max.;
- Trimmer SENS/VEL = Réglage sensibilité ampèremétrique pendant le mouvement : min./max;
- Trimmer SENS/RALL = Réglage sensibilité ampèremétrique pendant le ralentissement : min./max;
- Trimmer T. C. A. = Temps de fermeture automatique : de 2 à 120";
- Trimmer T. R. 2M = Retard fermeture moteur 2: de 1" à 15";
- Trimmer T. L. = Réglage temps de fonctionnement : de 13" à 120";
- Réglage vitesse de mouvement et de ralentissement à l'aide de connecteurs rapides placés sur carte.
Attention! Avant d'intervenir à
L'intérieur de l'appareillage, couper la tension de ligne et débrancher les batteries (si branchées).
1) Transformateur 2) Connecteurs réglage vitesse 3) Plaque à bornes pour le branchement au chargeur de batteries LB18 (si elle n'est pas utilisée, s'assurer que les pontets sont branchés entre A-B; C-D; E-F; G-H) 4) Fusible accessoires 2A 5) Fusible boîtier 315mA 6) Trimmer de réglage fin de la sensibilité ampèremétrique pendant le fonctionnement 7) Trimmer de réglage sensibilité ampèremétrique pendant le mouvement 8) Trimmer de réglage sensibilité ampèremétrique pendant le ralentissement 9) Trimmer de réglage temps de fonctionnement 10) Trimmer de réglage fermeture automatique 11) Trimmer de réglage retard fermeture moteur 2 12) Sélecteur de fonctions à 10 interrupteurs à positions multiples (voir pag.25) 13) LED de signalisation code radio/ comptage temps TCA 14) Bouton-poussoir mémorisation code 15) Pontet sélection sortie B1-B2/lampe cycle 16) Branchement carte radiofréquence 17) Fusible déligne 3.15A 18) Plaque à bornes de connexion 19) Sélecteur de fonctions à 4 interrupteurs à positions multiples (voir pag.23) 20) Pontet de sélection type de commande pour bouton-poussoir en 2-7 21) Fusible du serrure électronique 2A 22) Moteur fusible n°1 10 A 23) Moteur fusible n°2 10 A
Micro-interrupteur ralentissement
Micro-interrupteur fin de course en ouverture
Micro-interrupteur ralentissement en fermeture
Micro-interrupteur fin de course en ouverture
Micro-interrupteur ralentissement en fermeture
- 24V (c. a.) avec alimentation à 230V (c. a.)
- 24V (c. c.) avec alimentation à 24V (c. c.)
Sortie 24V-25W max. en mouvement (ex. clignotant)
Connexion serrure électrique (12V-15W max.)
Lampe-témoin 24V-3W max. "vantail ouvert"
Porté du contact: 1A à 24V c. c.
Bouton-poussoir d'ouverture (N. O.)
Pour la commande, voir 2-3
Fonction bouton-poussoir : seulement fermeture (Jumper branché)
Bouton-poussoir (N. O.) pour ouverture passage piétons (ouverture du moteur)
Contact (N. F.) de réouverture pendant la fermeture
Contact (N. F.) d'arrêt partiel
N. B. Tous les contacts et les poussoirs N. C. doivent être court-circuittés s'ils ne sont utilisés.
Il permet à la centrale de vérifier l'efficacité des dispositifs de sécurité (photocellules) après chaque commande d'ouverture ou de fermeture. Un LED qui clignote sur le tableau de commande indique une anomalie eventuelle des photocellules, ce qui annule toute fonction de la radio-commande et des boutons. Branchement électrique pour le fonctionnement du test de sécurité. Les émetteurs et les récepteurs des photocellules doivent être branchés comme indiqué sur les fig. 1 et 2. IMPORTANT: En effectuant la fonction test de sécurité, VERIFIER s'il Y A DES PONTS entre les contacts 2-C3, 2-C1 et les exclure à l'aide des microinterrupteurs 8 et 10, s'ils ne sont pas utilisés.
1 ON Fermeture automatique activée; 2 ON Fonctionnement bouton-poussoir ou commande radio "ouverte/fermée/inversion" activée; 2 OFF Fonctionnement bouton-poussoir ou commande radio "ouverture/stop/fermeture/stop" activée; 3 ON Fonctionnement commande radio "ouverture seulement" activée; 4 ON Préclignotement pendant la phase d'ouverture et de fermeture activé; 5 ON Dispositif de détection d'obstacle activé; 6 ON Fonctionnement avec "homme mort" activé; (exclut la fonction radiocommande) 7 ON Fonctionnement coup de bélier activé; (pour faciliter le déblocage de la serrure) 8 OFF "Arrêt partiel" activé; monter le dispositif de sécurité sur les bornes 2-C3, (s'il n'est pas utilisé, positionner l'interrupteur à positions multiples sur ON) 9 OFF Poussoir "stop" activé; monter le dispositif de sécurité sur les bornes 1-2, (s'il n'est pas utilisé, positionner l'interrupteur à positions multiples sur ON) 10 OFF Réouverture en phase de fermeture activée; monter le dispositif de sécurité sur les bornes 2-C1, (s'il n'est pas utilisé, positionner l'interrupteur à positions multiples sur ON)
Pour association aux motoreducteurs série ATI;
1 OFF-2OFF
Pour association aux motoréducteurs série FROG/FERNI;
3 ON
Activation du test de sécurité pour le contrôle du bon fonctionnement des photocellules (voir p.27)
Nonutilisé
1 ON-2 ON
A. Placer une carte AF. B. Codifier le/s émetteur/s. C. Mémoiriser la codification sur la carte base.
La carte AF doit OBLIGATOIREMENT être branchée en l'absence de tension car la carte mère ne la reconnait que quand elle est alimentée.
appuyer en séquence sur P1 ou P2 pour mémoriser le code; à la dixième impulsion, une double sonnerie confirme que le code a été mémorisé
La première codification doit être effectuée en maintenant les cavaliers en position pour les canaux 1 et 2, comme d'après la fig. A ; pour des saisies successives éventuelles sur des canaux différents, voir fig. B
saisir le code sur le commutateur dip C et le canal sur D (P1=CH1 et P2=CH2, saisie de défaut)
Ne saisir que le code
voir instructions sur l'emballage
Appuyer sur la touche "CH1" sur la carte de base (le LED de signalisation clignote), avec une touche du émetteur on envoie le code, le LED restera allumé pour signaler que la mémorisation s'est effectuée (fig.1).
Suivre la même procédure avec la touche "CH2" en l'associant avec une autre touche du émetteur (fig.2).
CH1 = Canal pour obtenir la commande directe d'une fonction du boîtier du motoréducteur (commande "uniquement ouverture" / "ouverture-fermeture-inversion" ou "ouverture-stop-fermeture-stop" en fonction de la sélection effectuée sur les dip-switchs 2 et 3).
CH2 = Canal pour obtenir la commande directe d'un dispositif accessoire branché sur B1-B2.
Assembler les charnières à pression
Placer les charnières (du côté droit ou gauche au besoin) et les fixer avec les vis et les rondelles fournies de série
Assembler par encliquetage le couvercle sur les charnières et fixer le couvercle avec les vis fournies de série
Placer et fixer la boîte de l'armoire
Pour le réglage de la vitesse de fonctionnement et des ralentissements, déplacer les fastons sur les connecteurs.
