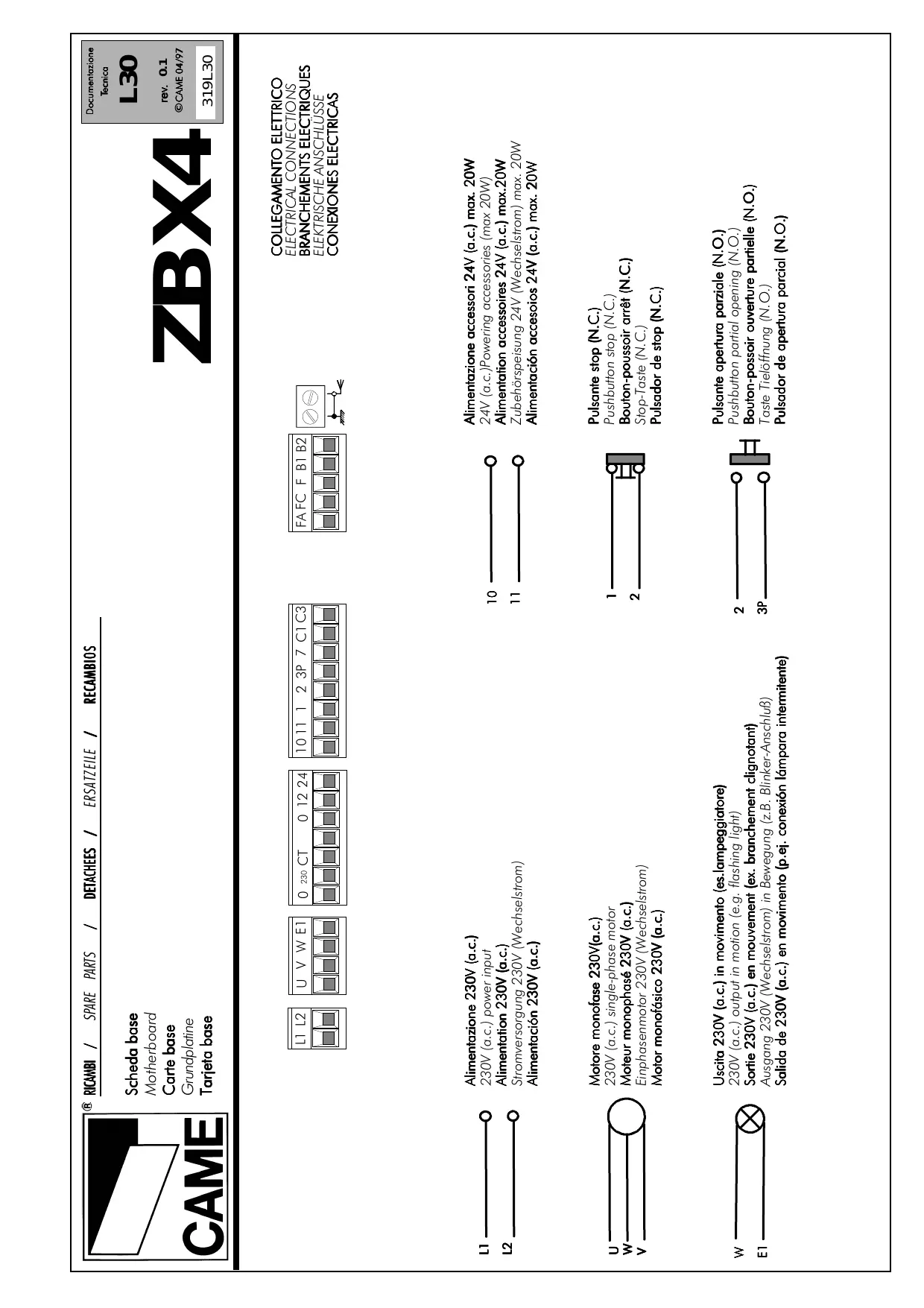

Notice CAME ZBX4 - page 1
1 / 4
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Automatisme de portail électrique
Marque CAME
Modèle ZBX4
Alimentation 230 V AC
Sortie moteur 230 V AC en mouvement
Fonctions principales Ouverture, fermeture, stop, inversion, préclignotement, détection d'obstacle, réouverture en fermeture, arrêt partiel
Réglages Interrupteurs DIP (1-10) pour sélection des modes de fonctionnement
Commandes Bouton-poussoir ou commande radio (avec carte radiofréquence optionnelle)
Dispositifs de sécurité Entrées pour dispositifs de sécurité (bornes 2-C1, 2-C3, etc.)
Préclignotement Oui, sélectionnable via DIP 5
Détection d'obstacle Oui, avec moteur en fin de course (DIP 6)
Réouverture en fermeture Oui, sélectionnable via DIP 7
Arrêt partiel Oui, sélectionnable via DIP 8
Entretien Vérification périodique des connexions et des dispositifs de sécurité
Nettoyage Nettoyer avec un chiffon sec
Sécurité Branchement obligatoire de dispositifs de sécurité (barrière photoélectrique, etc.)
Pièces détachées Disponibles auprès du fabricant ou revendeur agréé
Réparabilité Faire appel à un professionnel qualifié

FOIRE AUX QUESTIONS - ZBX4 CAME

Comment régler les interrupteurs DIP du ZBX4 ?
Les interrupteurs DIP se trouvent sur la carte électronique. Consultez le tableau dans la notice pour configurer les modes de fonctionnement tels que ouverture seule, préclignotement, détection d'obstacle, etc. Par exemple, DIP 1 active la fermeture automatique.
Que faire si le portail ne s'ouvre pas ?
Vérifiez l'alimentation 230 V, les fusibles, et que les dispositifs de sécurité ne sont pas déclenchés. Assurez-vous que les interrupteurs DIP sont correctement réglés. Testez avec une commande filaire (bouton-poussoir) pour isoler un problème radio.
Comment brancher un dispositif de sécurité (barrière photoélectrique) ?
Branchez le dispositif sur les bornes prévues, par exemple 2-C1 pour la réouverture en fermeture ou 2-C3 pour l'arrêt partiel. Reportez-vous au schéma de la notice pour les connexions exactes.
Quelle est la tension d'alimentation du ZBX4 ?
L'alimentation est en 230 V AC. La sortie moteur délivre également 230 V AC pendant le mouvement.
Puis-je utiliser une commande radio avec le ZBX4 ?
Oui, l'automatisme accepte une carte radiofréquence optionnelle. Les DIP 2 et 3 permettent de configurer le mode de commande radio (ouverture-stop-fermeture-stop ou ouverture-fermeture-inversion).
Comment activer le préclignotement ?
Mettez l'interrupteur DIP 5 sur ON pour activer le préclignotement pendant les phases d'ouverture et de fermeture.
Que signifie l'arrêt partiel (DIP 8) ?
L'arrêt partiel permet d'arrêter le portail à une position intermédiaire prédéfinie, utile pour une entrée piétonne. Connectez un dispositif de sécurité sur les bornes 2-C3 pour l'activer.
Comment tester la détection d'obstacle ?
Placez un obstacle sur la trajectoire du portail pendant la fermeture. Le moteur doit s'arrêter et inverser le mouvement si le DIP 6 est sur ON. Vérifiez que la détection fonctionne correctement.
Comment réinitialiser le ZBX4 ?
Coupez l'alimentation pendant quelques minutes puis rétablissez-la. Si le problème persiste, réinitialisez les DIP selon la configuration par défaut indiquée dans la notice.
Où trouver des pièces détachées pour le ZBX4 ?
Les pièces détachées sont disponibles auprès des revendeurs agréés CAME ou sur le site officiel. Utilisez toujours des pièces d'origine pour garantir la sécurité et la conformité.

Questions des utilisateurs sur ZBX4 CAME

1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Pourquoi le ZBX4 s'ouvre mais ne se ferme pas ?
FAQ fréquente - 03/05/2026
Réponse Notice-Facile

Ce problème indique généralement un défaut du fin de course de fermeture ou de sa connexion. Selon les spécifications du ZBX4, celui-ci utilise des contacts secs (N.C.) pour commander l'ouverture et la fermeture. Voici les vérifications prioritaires :

Vérifications à faire

  • Fin de course de fermeture décalé ou désactivé - Le capteur qui détecte la position fermée du portail peut être mal aligné. Vérifiez physiquement sa position et son encrassement éventuel.
  • Câblage endommagé - Le câble reliant le fin de course de fermeture au moteur (230V) peut être débranché, pincé ou rompu. Vérifiez l'intégrité visuelle et les connexions au niveau des bornes du ZBX4.
  • Fin de course usé ou grippé - Le contact mécanique peut être défaillant. En position fermée du portail, le fin de course doit présenter une continuité (testable à l'ohmètre si vous avez une connaissance électrique).
  • Alimentation moteur instable - Assurez-vous que l'alimentation 230V AC du moteur n'est pas interrompue ou fluctuante.

Première étape : Consultez le PDF de cette notice pour accéder à la procédure complète de réglage et diagnostic des fins de course. Si après cette vérification le portail ne ferme toujours pas, le fin de course devra probablement être remplacé.

Répondre (soyez le premier)

Téléchargez la notice de votre Automatisme de portail électrique au format PDF gratuitement ! Retrouvez votre notice ZBX4 - CAME et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZBX4 de la marque CAME.

MODE D'EMPLOI ZBX4 CAME

Sortie 230V (a. c.) en mouvement (ex. branchement clip-clip)

2 ON Fonctionnement bouton-poussoir ou commande radio "ouverture-stop-fermeture-stop" sélectionnée; (avec carte radiofréquence) 2 OFF Fonctionnement bouton-poussoir ou commande radio "ouverture-fermeture-inversion" sélectionnée; (avec carte radiofréquence) 3 ON Fonctionnement bouton-poussoir ou commande radio "ouverture seulement" sélectionné: (avec carte radiofréquence) 4 ON Fonction bouton-poussoir (contact maintenu) sélectionné: 5 ON Précljanotement dans la phase d'ouverture et de fermeture sélectionnée: 6 ON Dispositif de détection de présence (moteur en fin de course) sélectionné 7 OFF Réouverture dans la phase de fermeture sélectionné; brancher le dispositif de sécurité (2-C1) 8 OFF "Arrêt partial" Sélectionné; brancher le dispositif de sécurité (2-C3) 9 OFF Poussoir"st 2 ON 2 OFF. 1ON 5 ON 6ON 7 OFF 8 OFF 9 OFF 2 ON 2 OFF. 1ON 5 ON 8 OFF 9 OFF

CAME ZBX4 - 1

1 ON Cierre automático activado; 2 ON Funcionamiento pulsador o radiomando "apertura-stop-cierre-stop" activado; (con tarjeta radiofrequency) 2 OFF Funcionamiento pulsador o radiomando "apertura-cierre-inversión" activado; (con tarjeta radio) 3 ON Funcionamiento pulsador o radiomando "sola apertura" activado; (con tarjeta radiofrequency) 4 ON Funcionamiento "estando presente la persona" activado; 5 ON Pre-intermitencia en la fase de apertura y cierre activado; 6 ON Detección de obstáculo (con el motor al final de carrera) 7 OFF Apertura en la fase de cierre activado; habilitar dispositivo de seguridad (2-C1) 8 OFF "Stop parcial" activada; habilitar dispositivo de seguridad (2-2) 9 OFF "Pulsador stop" activado; habilitar dispositivo de seguridad (1-2) 10 Nonutilizzato

CAME ZBX4 - 2
