MODE D'EMPLOI X-TREM POWER CYCLONIC RO6289.11 ROWENTA

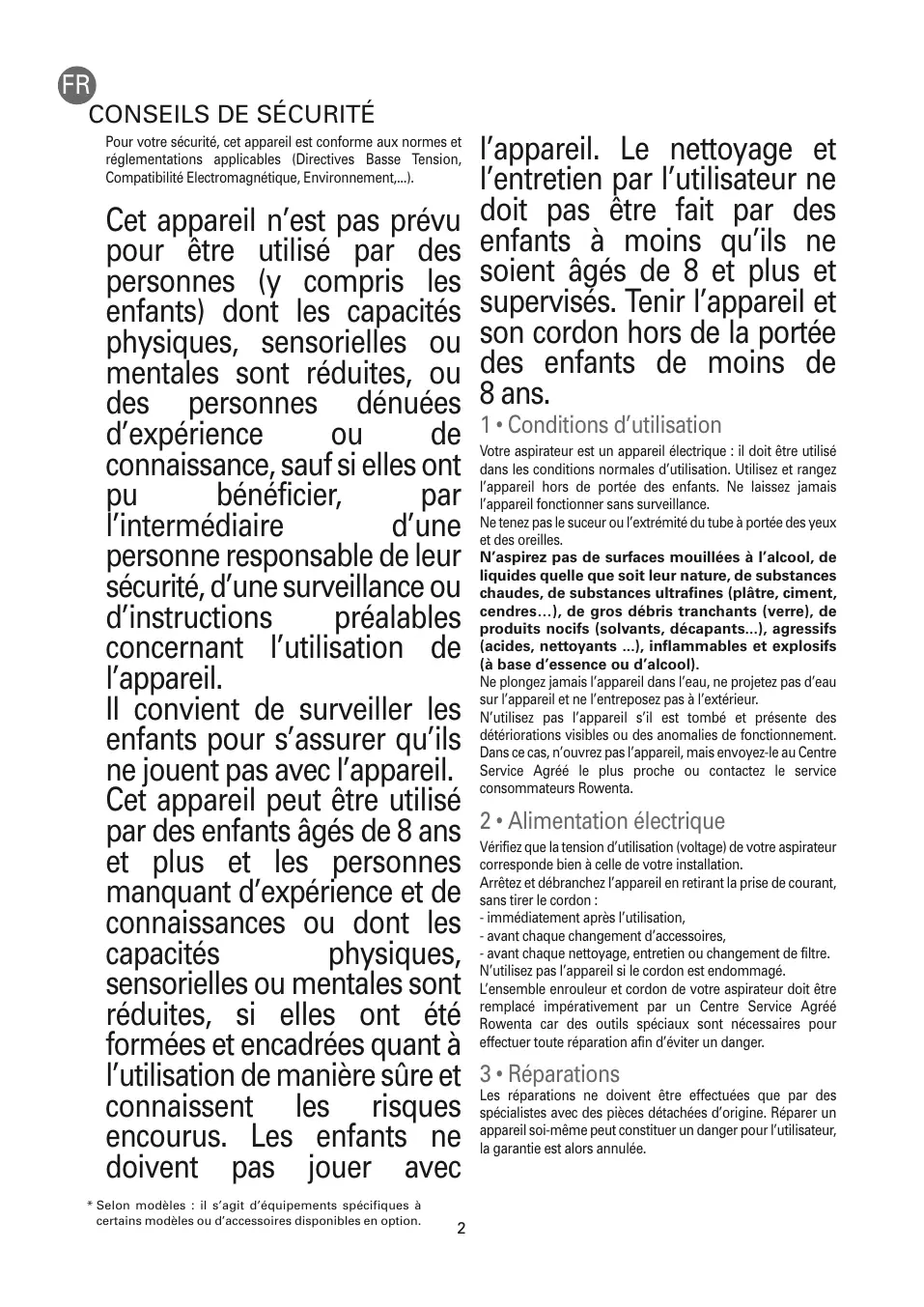

Pour votre sécurité, cet appareil est conforme aux normes et réglementations applicables (Directives Basse Tension, Compatibility Electromagnétique, Environnement,...).
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de manière sure et connaissent les risques encourus. Les enfants ne doivent pas jouer avec
l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants à moins qu'ils ne soient âgés de 8 ans et plus et supervisés. Tenir l'appareil et son cordon hors de la portée des enfants de moins de 8 ans.
1 Conditions d'utilisation
Votre aspirateur est un appareil électrique : il doit être utilisé dans les conditions normales d'utilisation. Utilisez et rangez l'appareil hors de portée des enfants. Ne laissez jamais l'appareil fonctionner sans surveillance.
Ne tenez pas le suceur ou l'extrémité du tube à portée des yeux et des oreilles.
N'aspirez pas de surfaces mouillées à l'alcool, de liquides quelles que soient leur nature, de substances chaudes, de substances ultrafines (platre, ciment, cendres...), de gros débris tranchants (verre), de produits nocifs (solvants, décapants...), agressifs (acides, nettoyants...), inflammables et explosifs (à base d'essence ou d'alcool).
Ne plongez jamais l'appareil dans l'eau, ne projetez pas d'eau sur l'appareil et ne l'entreposez pas à l'extérieur.
N'utilisez pas l'appareil s'il est tombé et présente des déteriorations visibles ou des anomalies de fonctionnement. Dans ce cas, n'ouvez pas l'appareil, mais envoyez-le au Centre Service Agréé le plus proche ou contactez le service consommateurs Rowenta.
2·Alimentation électrique
Vérifiez que la tension d'utilisation (voltage) de votre aspirateur corresponde bien à celle de votre installation.
Arrêtez et débranchez l'appareil en retirant la prise de courant, sans tirer le cordon :
- immédiatement après l'utilisation,
- avant chaque changement d'accessoires,
- avant chaque nettoyage, entretien ou changement de filtre. N'utilise pas l'appareil si le cordon est endommagé.
L'ensemble enrouleur et cordon de votre aspirateur doit être remplacé impérativement par un Centre Service Agréé Rowenta car des outils spéciaux sont nécessaires pour effectuer toute réparation afin d'éviter un danger.
3 Réparations
Les réparations ne doivent être effectuées que par des spécialistes avec des pièces détachées d'origine. Réparer un appareil soi-même peut constituer un danger pour l'utilisateur, la garantie est alors annulée.
Description
1 Couvercle 2 Ouverture du couvercle 3 Poignée de transport 4 Pédale enrouleur de cordon 5 Pédale Marche/Arrêt 6 Roue 7 Ouverture d'aspiration 8 Sortie d'air 9 Variateur électronique de puissance 10 a - Parking vertical b - Parking horizontal 11 Compartiment boîte à poussière 12 Boîte à poussière a - Poignée b - Couvercle c - Bac à poussière d - Clip d'ouverture du couvercle 13 a - Séparateur de poussière b - Logement du séparateur de poussière c - Clip d'ouverture du logement du séparateur de poussière 14 Détecteur de présence de la cassette filtre HEPA* 15 Clips d'ouverture de la cassette filtre HEPA 16 Cassette filtre HEPA (réf. ZR9023 01) a - Filtre HEPA b - Filtre mousse 17 a - Filtre mousse de protection du moteur (RS-RT3907) b - Logement du filtre mousse de protection du moteur
Accessoires
18 Flexible avec crosse ERGO COMFORT
a - Crosse ergonomique ERGO COMFORT b - Variateur mécanique de puissance (POWER CONTROL) c - Brosse ameublement intégrée (EASY BRUSH)
Tube téléscopique métal ERGO COMFORT
a - Système de verrouillage crosse/tube (LOCK SYSTEM) b - Bouton de réglage du tube
20 Suceur tous sols rectangulaire 2 positions 21 Suceur tous sols Delta 2 positions 22 Suceur parquet 23 Turbobrosse 24 Mini turbobrosse 25 Suceur fente 26 Suceur ameublement
1 Assemblage des éléments de l'appareil
- Enforcez le flexible dans l'ouverture d'aspiration (fig.1) et tournez jusqu'au verrouillage. Pour le débloquer, tournez en sens inverse et tirez (Fig. 2).
- Emboitez le tube téléscopique métal à l'extrémité de la crosse jusqu'à ce que vous entendiez un 'clic' de verrouillage (Fig.3) (pour le déboiter, appuyez sur le bouton de déverrouillage du tube et retirez-le).
- Emboitez le suceur tous sols (20 ou 21)* à l'extrémité du tube téléscopique métal (Fig.4).
- Régler le tube téléscopique métal à la longueur désirée à l'aide du système téléscopique (Fig.5).
Emboîtez l'accessoire qui convient à l'extrémité du tube téléscopique métal ou de la crosse :
Attention arrêtez et débranchez toujours votre aspirateur avant de changer d'accessoires.
- Pour les tapis et moquettes : utilisez le suceur tous sols (20 ou 21) en position brosse rentrée ou la Turbobrosse (fibres et poils d'animaux).
- Pour les parquets et sols lisses : utilisez le suceur tous sols (20 ou 21) en position Brosse sortie ou, pour un meilleur résultat, utilisez le suceur parquet.
- Pour les recoins et les endroits difficiles : utilisez le suéur fente*.
- Pour les meubles et les surfaces fragiles : utilisez la Brosse ameublement intégrée à la crosse ERGO COMFORT (EASY BRUSH) ou le suéau ameublement*.
Ne faites jamais fonctionner l'aspirateur sans boîte à poussière (12) et sans système de filtration (cassette).
2· Branchement du cordon et mise en marche de l'appareil
Déroulez complètement le cordon, branchez votre aspirateur (fig.6) et appuyez sur la pédale Marche/Arrêt (fig.7).
Remarque : vous pouvez utiliser votre aspirateur en position horizontale (traîneau) mais également en position verticale, notamment lors de l'aspiration des escaliers ou pour dépoussierer les rideaux.
Réglez la puissance d'aspiration :
Réglez la puissance d'aspiration :
- avec le variateur électronique de puissance (fig.8)
- avec le variateur mécanique de puissance de la crosse : ouvre le volet du curseur de régulation pour diminuer manuellement la puissance d'aspiration et éviter que le suceur ne reste «collé» à la surface aspirée (fig.9) ex : voilages, surfaces fragiles...
- Position (MIN) pour l'aspiration des tissus délicats (voilages, textiles)
- Position (Moyenne) pour l'aspiration quotidienne de tous types de sols, en cas de faible salissure
- Position (MAX) pour l'aspiration des sols durs et des tapis et moquettes en cas de fort encrassement
3 Rangement et transport de l'appareil
Après utilisation, arrêtez votre aspirateur en appuyant sur la pédale Marche/Arrêt et débranchez-le (fig.10). Rangez le cordon en appuyant sur la pédale enrouleur de cordon (fig.11). En position verticale, placez le suéur dans la position parking (fig.12). En position horizontale, placez le suéur dans la position parking (Fig.13)
Vous pourrez aussi transporter et ranger votre aspirateur en position parking (fig.14).
Nettoyage et maintenance
IMPORTANT Arrêtez et débranchez toujours votre aspirateur avant son entretien.
Important videz la boîte à poussière après chaque utilisation.
- Retirez le flexible de l'ouverture d'aspiration (Fig.2)
- Ouvrez le couvercle de votre aspirateur (Fig.15).
- Enlevez la boîte à poussière (12) de son compartiment à l'aide de la poignée (Fig.16).
- Appuyez sur le bouton d'ouverture (OPEN) du couvercle de la boite à poussière puis souleverz le couvercle (Fig.17), retirez-le complètement (Fig.18)
- Videz le bac à poussière au-dessus d'une poubelle (Fig.19)
- Replacez ensuite le couvercle sur la boîte en plaçant les ergots dans les encoches prévues à cet effet (Fig.20), puis rabattez-le jusqu'au 'CLIC' de verrouillage (Fig.21).
- Replacez la boîte dans son logement (Fig.22).
2 - Nettoyez la boîte à poussière et le système de filtration
L'air que nous respirons contient des particules qui peuvent être allergènes : les larves et déjections d'acariens, les moisissures, le pollen, les fumées et les résidus animaux (poils, peau, salive, urine). Les particules les plus fines pénètrent profondément dans l'appareil respiratoire où elles peuvent provoquer une inflammation et ALTERER la fonction respiratoire dans son ensemble.
Nettoyage et maintenance
Les filtres (H)EPA (High) Efficiency Particulate Air Filter, c'est-à-dire filtres de (Haute) Efficacité pour les Particules Aériennes, permettent de retenir les particules les plus fines. Grâce au filtre (H)EPA, l'air rejeté dans la pièce est plus sain que l'air aspiré.
IMPORTANT: Pour optimiser les performances de votre aspirateur, veillez à procéder au nettoyage de la boîte à poussière et du système de filtration tous les 3 mois.
- Retirez le flexible de l'ouverture d'aspiration (Fig. 2). Ouvrez le couvercle de votre aspirateur (Fig. 15).
- Enlevez la boîte à poussière (12) de son compartiment à l'aide de la poignée (Fig.16).
A. nettoyez la boite à poussière
- Appuyez sur le bouton d'ouverture (OPEN) du couvercle de la boite à poussière puis soulevez le couvercle (Fig.17), retirez-le complètement (Fig.18)
- Retirez ensuite du couvercle le logement contenant le séparateur en appuyant sur le bouton OPEN (Fig. 23-24).
- Déclipsez le séparateur de son logement (Fig.25).
- Passez ensuite le séparateur (13a), son logement (13b), le couvercle de la boîte à poussière (12b) sous l'eau claire ou savonneuse (Fig.26).
- Séchez-les à l'aide d'un chiffon (Fig. 27).
- Une fois sec, remplacez le séparateur dans son logement à l'aide de l'encoche prévue à cet effet (Fig.28), puis remplacez l'ensemble (13a + 13b) dans le couvercle de la boîte à poussière à l'aide de l'encoche prévue à cet effet (Fig.29) jusqu'au 'CLIC' de verrouillage (Fig.30)
B. Nettoyez le système de filtration
- Appuyez sur les clips d'ouverture de la cassette filtre HEPA (Fig. 31)
- Retirez la cassette filtre HEPA (16) du bac à poussière (12c) (Fig. 32)
- Séparez le filtre mousse (16b) du filtre HEPA (16a) (Fig.33)
- Tapez le filtre HEPA au-dessus d'une poubelle (Fig.34)
- Lavez le filtre mousse (16b) et le filtre HEPA (16a) sous l'eau claire et laissez sécher 12H (Fig.35).
ATTENTION Pour nettoyer le filtre HEPA, lavez-le sous l'eau. Ne le grattez pas avec un accessoire afin de ne pas l'endommager.
- Lavez le bac à poussière (12c) sous l'eau claire (Fig.36) et séchez-le à l'aide d'un chiffon doux.
- Une fois sec, repositionnez le filtre mousse (16b) sur le filtre HEPA (16a) (Fig.37)
- Replacez ensuite la cassette filtrée (16a + 16b) sur le bac à poussière (12c) à l'aide des encoches prévues à cet effet (Fig.38) jusqu'au 'CLIC' de verrouillage. (Fig.39)
- Puis replacez le couvercle sur la boîte en plaçant les ergots dans les encoches prévues à cet effet (Fig.20), et rabattez-le jusqu'au 'CLIC' de verrouillage (Fig.21).
- Replace la boîte dans son logement (Fig.22).
IMPORTANT Remplacez le système de filtration une fois par an.
3 - Remplacez le système de filtration
La cassette fille HEPA ref. ZR902301 est disponible chez votre revendeur ou dans les Centres Service Agréés.
- Retirez le flexible de l'ouverture d'aspiration (Fig.2). Ouvrez le couvercle de votre aspirateur (Fig.15).
- Enlevez la boîte à poussière (12) de son compartiment à l'aide de la poignée (Fig.16).
- Appuyez sur les clips d'ouverture de la cassette filtre HEPA (Fig.40).
- Retirez la cassette filtre HEPA (16) du bac à poussière (12c) (Fig.41).
- Jetez la cassette fille (16a + 16b) dans une poubelle (Fig.42) et remplacez-la par une nouvelle cassette fille (Fig.43-44).
- Remplacez la boîte à poussière dans son logement (Fig.22).
- Refermez le couvercle de l'aspirateur.
4 - Nettoyez votre aspirateur
Essuyez le corps et les accessoires de votre appareil avec un chiffon doux (Fig. 45). N'utilisez pas de produits détergents, agressifs ou abrasifs.
IMPORTANT Dés que votre aspirateur fonctionne moins bien et avant toute vérification, arrêtez-le en appuyant sur la pédale Marche/Arrêt.
Si votre aspirateur ne démarre pas
- L'appareil n'est pas alimenté. Vérifiez que l'appareil est correctement branché.
Si votre aspirateur n'aspire pas
- Un accessoire ou le flexible est bouché : débouchez l'accessoire ou le flexible.
- Le couvercle est mal fermé : vérifie la mise en place de la boîte à poussière et refermez le couvercle de l'aspirateur.
Si votre aspirateur aspire moins bien, fait du bruit, siffle
- Un accessoire ou le flexible est partiellement bouché : débouchez l'accessoire ou le flexible. - La boîte à poussière est pleine : videz-la (voir chapitre NETTOYAGE ET MAINTENANCE).
- Le système de filtration est saturé : nettoyez la cassette filtre HEPA (16) (voir chapitre NETTOYAGE ET MAINTENANCE). Si le problème persiste, changez le système de filtration (voir chapitre NETTOYAGE ET MAINTENANCE).
- Vérifiez que la boîte à poussière (12) est bien placée dans le compartiment bac à poussière (11). Le variateur mécanique de puissance (18b) est ouvert : fermez le variateur mécanique de puissance de la crosse.
- Le variateur électronique de puissance (9) est en position 'min' : augmentez la puissance à l'aide du variateur électronique de puissance (sauf si vous aspirez des tissus fragiles).
Si le couvercle ne se ferme pas (action du détecteur de présence)
- Vérifiez la présence de la cassette filtre HEPA (16) et son bon positionnement.
- Vérifiez que la boîte à poussière (12) est bien placée dans le compartiment bac à poussière.
Si le suéur est difficile à déplacer
- Diminuez la puissance en ouvrant le variateur mécanique de puissance de la crosse (18b) ou en déplaçant le variateur électronique de puissance (9) vers la position MIN.
- Vérifiez que la position du suceur (20 ou 21)* soit adaptée au sol aspirée :
- pour les tapis et moquettes, utilisez le suceur en position Brosse rentrée,
- pour les parquets et sols lisses, utilisez le suceur en position Brosse sortie.
Si le cordon ne rentre pas totalement
- Le cordon est ralenti lors de sa rentrée : dessortez le cordon et appuyez sur la pédale enrouleuse de cordon.
Si un problème persiste, confiez votre aspirateur au Centre Service Agréé Rowenta le plus proche ou contactez le service consommateur Rowenta.
Garantie
- Cet apparéil est uniquement réservé à un usage menager et domestique; en cas d'utilisation non appropriée ou non conforme au mode d'emploi, aucune responsabilité ne peut engager la marque et la garantie est annulée.
- Lisez attentivement le mode d'emploi avant la première utilisation de votre appareil : une
Ou acheter les accessoires
| ACCESSIONS* | UTILISATION | MISE EN PLACE
DE L'ACCESSIONE | LIEUX D'ACHAT |
| Brosse ameublement
(EASY BRUSH) | Pour nettoyer les meubles. | Fixez larosse
amineblement à
l'extrémité de la crosse. | |
| Suceur ameublement | Pour nettoyer les meubles. | Emboîtez le suceur
amineblement à l'extrémité
de la crosse ou du tube |
| Suceur fente | Pour accéder aux recoins
et aux endroits difficiles
d'accès. | Emboîtez le suceur fente
à l'extrémité de la crosse
ou du tube |
| Suceur parquet | Pour les sols fragiles. | Emboîtez le suceur parquet
à l'extrémité du tube. |
| Mini turbobrosse | Pour nettoyer en profondeur
les tissus d'ameublement. | Emboîtez la mini turbo-
brosse à l'extrémité du
tube. |
| Turbobrosse | Pour enlever les fils et poils
d'animaux incrustés dans
les tapis et moquettes. | Emboîtez la turbobrosse
à l'extrémité du tube. |
- Conformément à la réglementation en vigueur, tout appareil hors d'usage doit être rendu définitivement inutilisable : débranchez et coupez le cordon avant de jeter l'appareil.
Participons à la protection de l'environnement!
Notre appareil contient de nombreux matériaux valorisables ou recyclables.
Confiez celui-ci dans un point de collecte pour que son traitement soit effectué.
