MODE D'EMPLOI SGS 601 SOMFY

Bienvenue 3
Consignes de sécurité 3
Descriptif du produit 4
Opérations préalables 5
Installation en 4 étapes :

1. Préparation et perçage des piliers 6
2. Pose des vérins 8

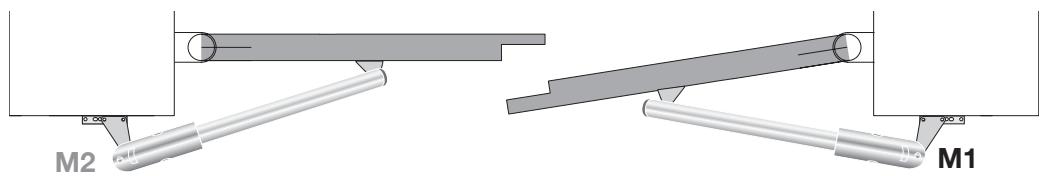

3. Raccordements electriques 10

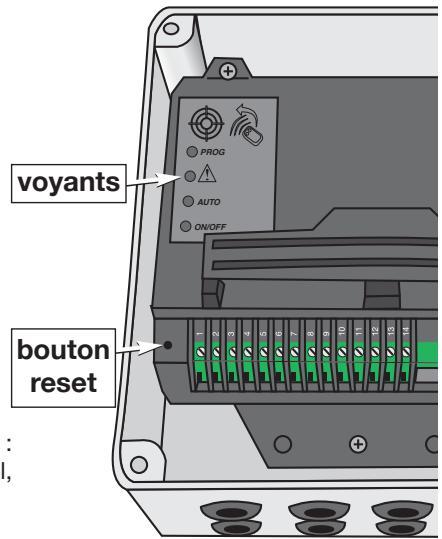

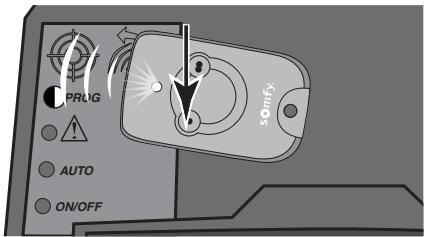

4. Paramétrage 11

Utilisation 15
Aide au dépannage 16

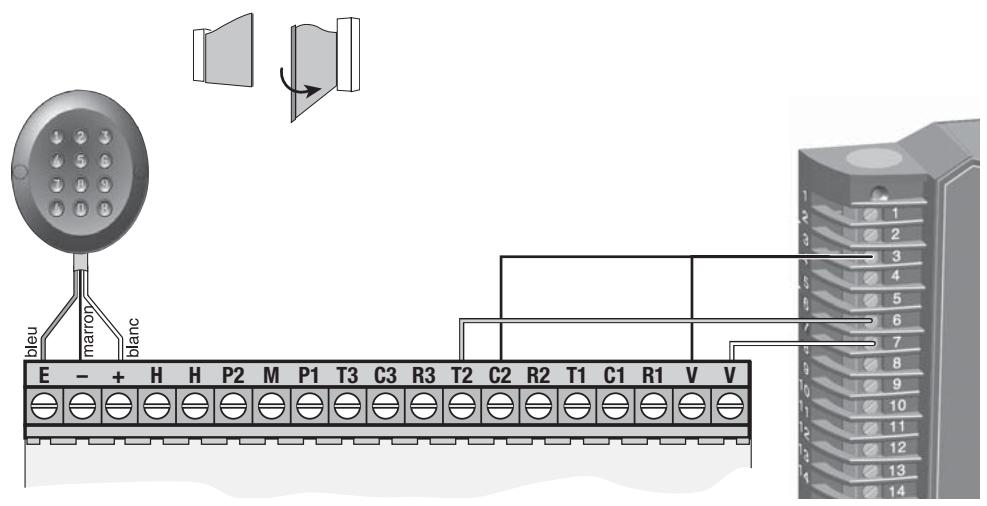

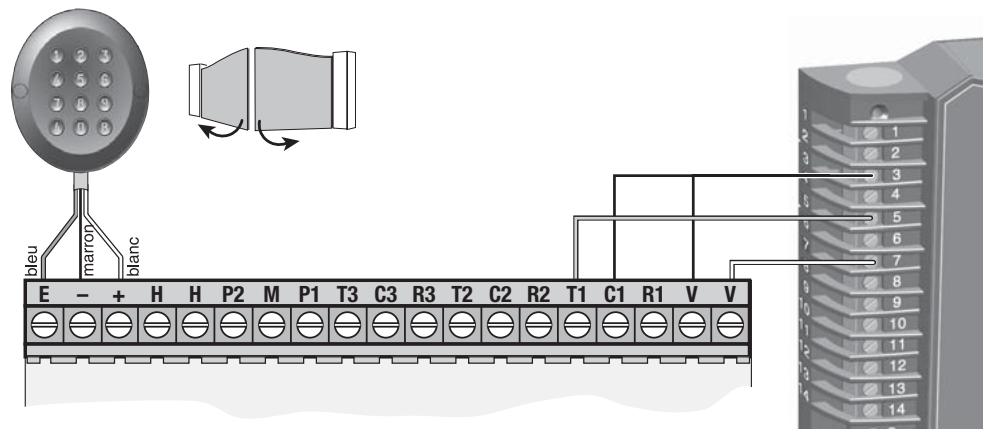

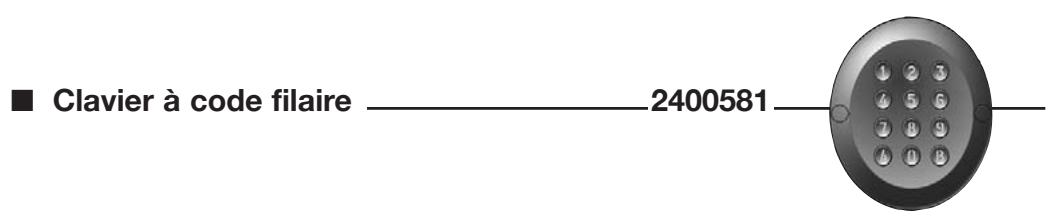

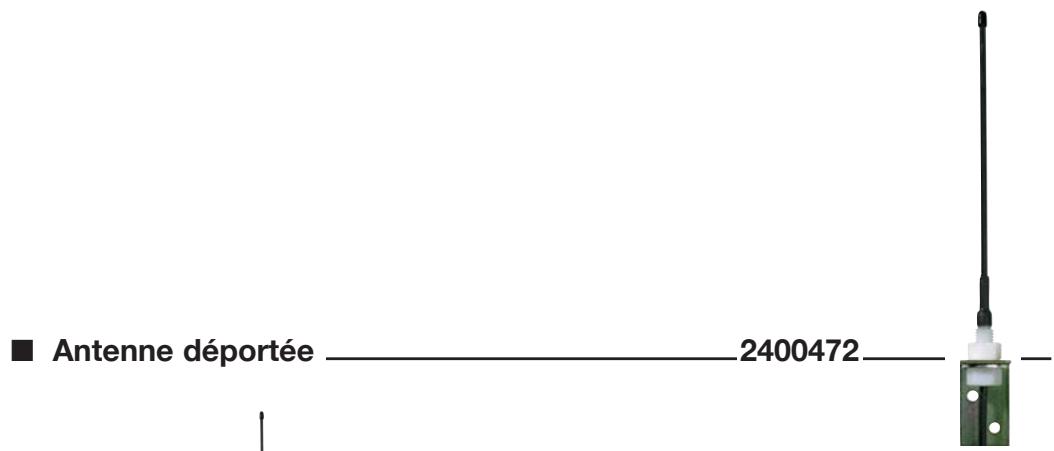

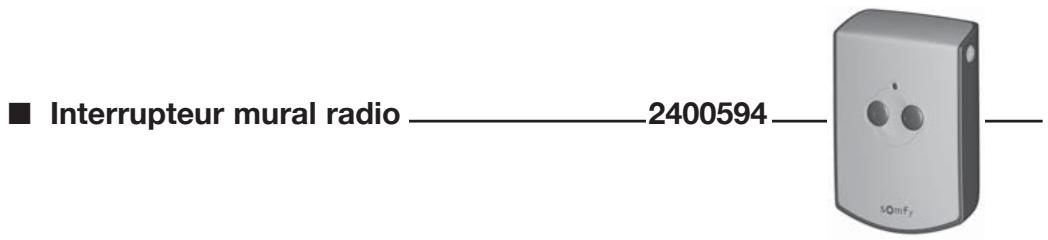

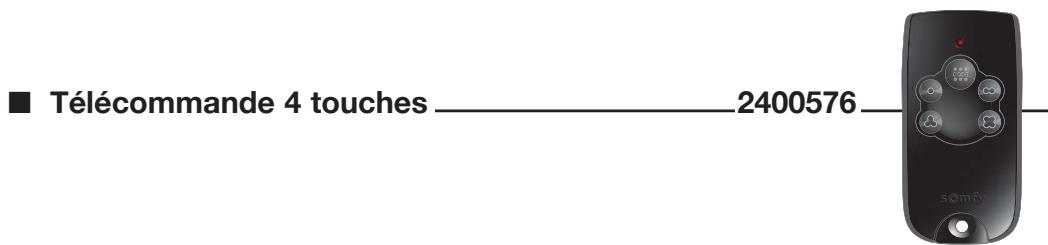

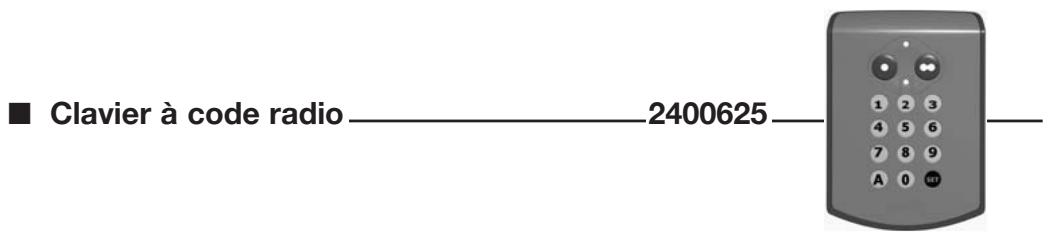

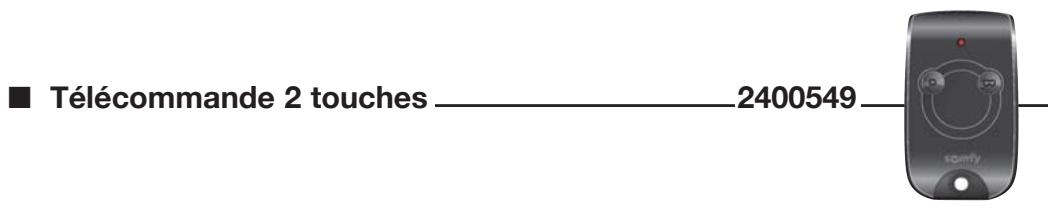

Accessoires 16
Complément au relevé des cotes 19

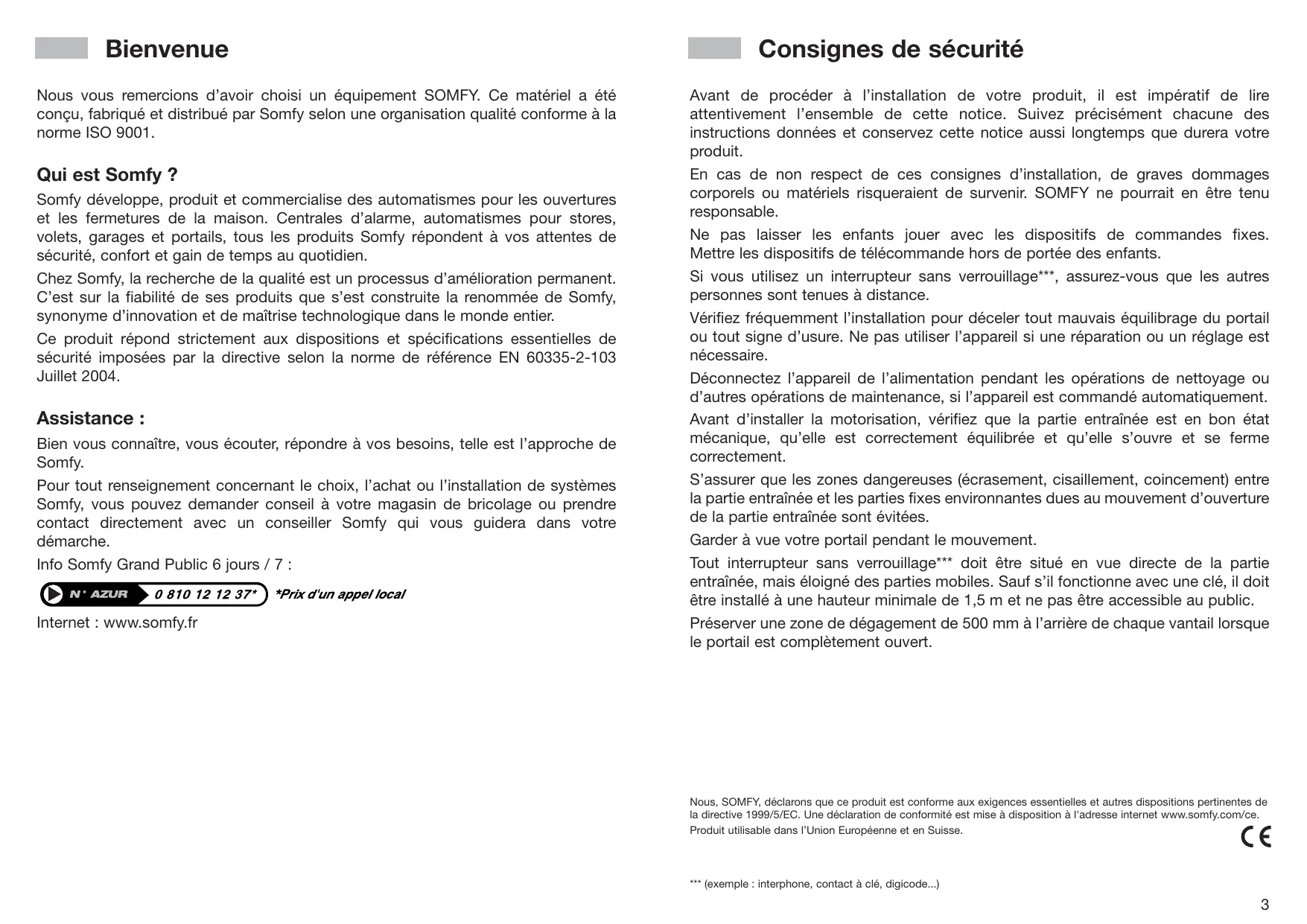

Bienvenue

Nous vous remercions d'avoir besoin un équipement SOMFY. Ce matériel a ete concu, fabriqué et distribué par Somfy selon une organisation qualite conforme à la norme ISO 9001.

Qui est Somfy ?

Somfy développement, produit et commercialise des automatismes pour les ouvertures et les fermétures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, comfort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit répond strictement aux dispositions et specifications essentielles de sécurité imposées par la directive selon la norme de referencia EN 60335-2-103 Juillet 2004.

Assistance :

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l'approche de Somfy.

Pour tout renseignement concernant le besoin, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Info Somfy Grand Public 6 jours / 7 :

N·AZUR

0810121237*

*Prix d'un appel local

Consignes de sécurité

Avant de procéder à l'installation de votre produit, il est impératif de dire attentivement l'ensemble de cette notice. Suivez précisé chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.

En cas de non respect de ces consignes d'installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en etre tenu responsable.

Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes.
Mettre les dispositifs de télécommande hors de portée des enfants.

Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance.

Vérifiez féquèment l'installation pour déceler tout mauvais équilibrage du portail ou tout signe d'usure. Ne pas utiliser l'appareil si une réparation ou un réglage est nécessaire.

Déconnectez l'appareil de l'alimentation pendant les opérations de nettoyage ou d'autres opérations de maintenance, si l'appareil est commandé automatiquement.

Avant d'instructor la motorisation, vérifie que la partie entrainée est en bon etat mecanique, qu'elle est correctement equilibrée et qu'elle s'ouvre et se ferme correctement.

S'assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entrainée et les parties fixes environnantes dues au mouvement d'ouverture de la partie entrainée sont évitées.

Garder à vue votre portailpendant le mouvement.

Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entraînée, mais éloigné des parties mobiles. Sauf s'il fonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public.

Préserver une zone de dégagement de 500 mm à l'arrière de chaquevantail lorsque le portail est complètement ouvert.

Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce. Produit utilisable dans l'Union Européenne et en Suisse.

Descriptif du produit

Ce produit est destiné aux portails pour des maisons individuelles (décrit ci-contre).

• Charactéristiques techniques

Type	SGS 201 / SGS 501 / SGS 601
Tension d'alimentation	230 V~
Type de moteur	24 Vdc
Puisance du moteur	40 W
Puisance maxi consommée
(avec éclairage de zone)	600 W
Consommation en veille	4,5 W
Fréquence moyenne de manoeuvre par jour	20 cycles / jour
Temps d'ouverture *	20 s. à 90°
Détection d'obstacle automatique	Conforme à la norme EN 12 453 (Annexe A)
Température de fonctionnement	- 20 °C à + 60 °C
Protection thermique	Oui
Indice de protection	IP 55 pour l'électronique IP 44 pour les moteurs
Récepteur radio intégré	Oui
Télécommandes :
• Fréquence radio	433,42 MHz
• Portée en champ d'utilisation	≈ 30 m
• Quantité mémorable	16
Connections possibles :
• Sortie pour feu orange	Clignotante, 24 V, 10 W

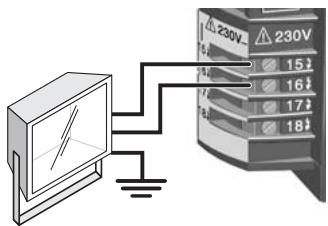

• Sortie éclairage de zone, contact alimenté	500 W maxi
• Sortie alimentation accessoires	24 Vdc / 200 mA
• Entrée pour batterie de secours	Oui
• Entrée pour cellules photo-électriques	Oui
• Entrée de commande de type contact sec	Oui

Descriptif du produit

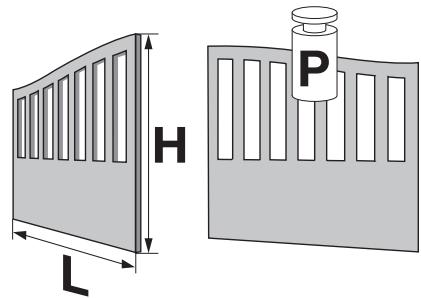

• Dimensions et poids maxi des vantaux

	SGS 201	SGS 501/601
P	200 kg	250 kg
H	2 m	2 m
L	1,80 m	2,50 m

La largeur de chaquevantail doit etre comprise entre 1 m et "L".

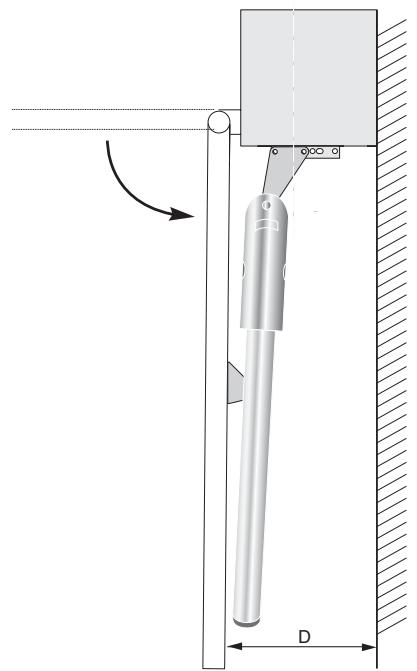

Dégagement minimal, portail ouvert (en mm)

D=300 (SGS 201) D=400 (SGS 501/601)

Opérations préalables

Points à vérifier avant l'installation

- Vérification de votre portail

Votre portail est en bon etat : il s'ouvre et se ferme normalement sans forcer. Il reste horizontal pendant toute sa course. Il s'ouvre vers l'intérieur de votre propriete.

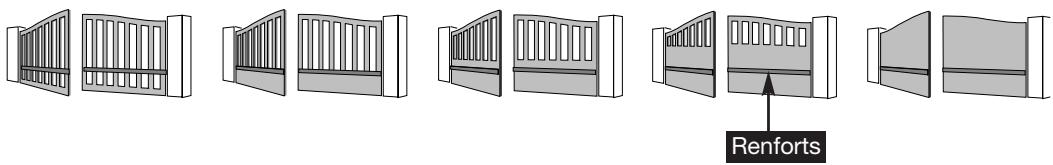

- Types de portails motorisables

(Sous réserve du respect des cotes d'implantation pages 7 et 19).

SGS 201: portails en fer uniquement.

SGS 501/601 : tous types de portails (fer, aluminium, PVC).

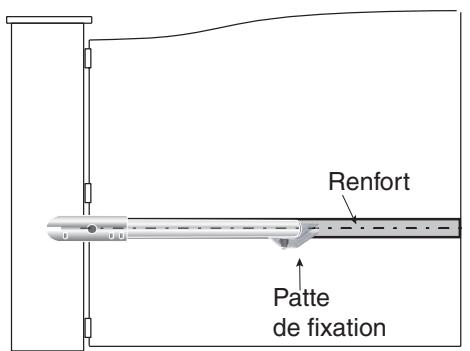

- Présence de renforts sur le portail

Les pattes de fixation de la motorisation doivent être fixées sur les renforts horizontally des vantaux à environ 1/3 de la hauteur du portail.

- Verification des piliers

Les piliers doivent avoir une structure robuste et une largeur d'au moins 40 cm. Dans le cas contraire, des aménagements sur votre pilier peuvent etre nécessaires pour assurer une belle implantation et une bonne tenue de I'équerre.

Opérations préalables

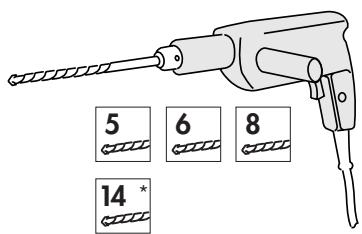

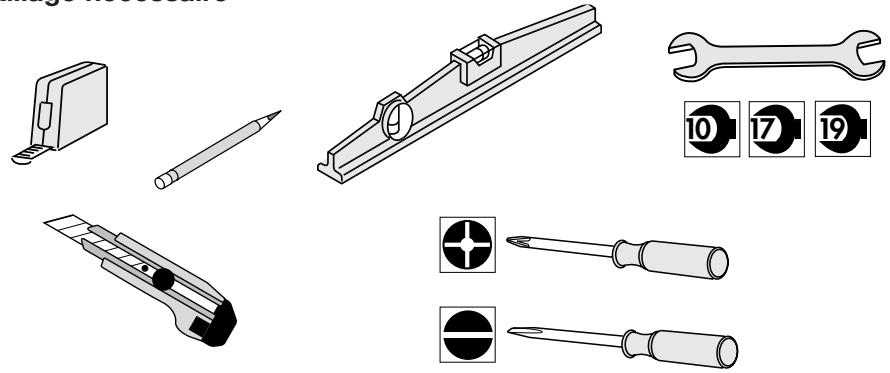

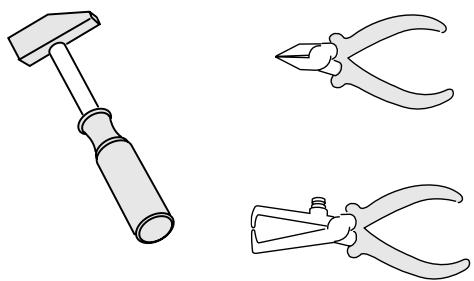

- Outillage nécessaire

* pour scélément chimique avec vis M10.

Opérations préalables

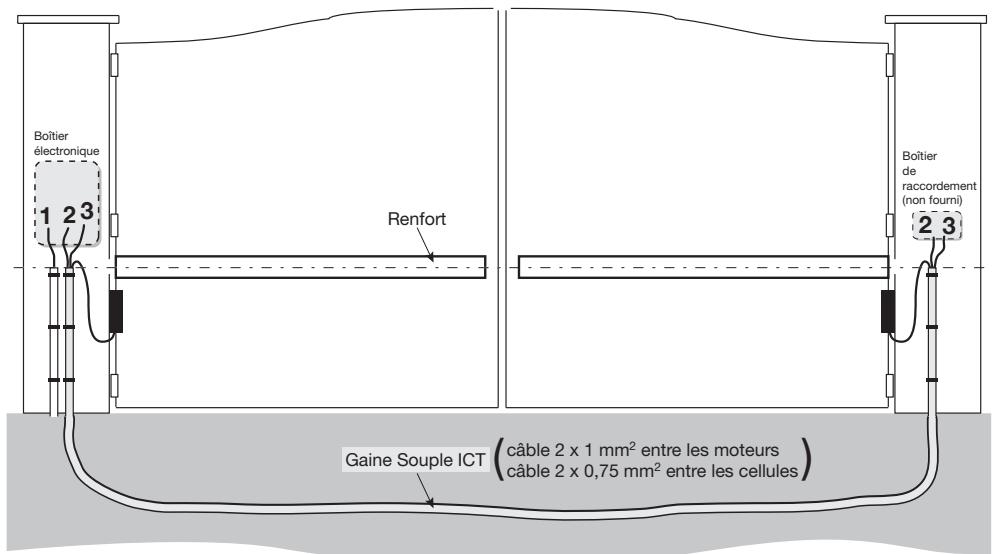

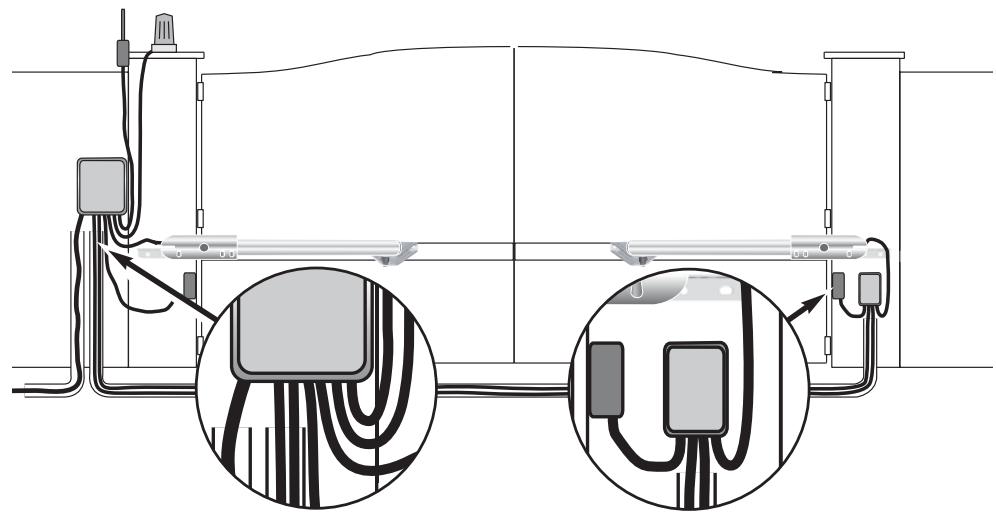

■ Pré-équipement électrique

Pour motoriser votre portail :

• Aménagez une arrivée électrique 230 V à l'un des piliers et au plus après de l'emplacement du moteur SGS.
  Reliez les piliers entre eux par un cable 2× 1mm^2 fourni.

Prévoyez une gaine de protection Orange ICT 25 mm pour le passage enterré des câbles. Si vous ne pouvez réaliser de tranchée entre les deux piliers, utilisez un passe-câble qui pourrait supporter le passage des vehicules (réf. 2400484).

• Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules.

Arrivée du secteur: (3× 1,5mm^2)

Liaison 24 Volts entre les deux moteurs

fournie : (2 x 1 mm²)

Liaison 24 Volts entre les deux

cellules pour fonctionnement

automatique: (2 × 0.75 ~mm^2)

- Alimentation secteur

Pour fonctionner, l'ouvre-portail doit etre alimentede sous 230V - 50Hz

La ligne électrique doit être :

• Exclusivement réservée à l'ouvre-portail.

• Dotée d'une protection : - par fusible ou disjoncteur calibre 10 A,

• par un dispositif de type différentiel (30 mA).

• Installée selon les normes de sécurité électricque en vigueur dans les pays utilisateurs.

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu :
- soit par un cable d'alimentation muni d'une fiche de prise de courant,
- soit par un interrupteur assurant une distance de séparation des contacts d'au moins 3 mm sur chaque pôle (voir norme EN 60335-1).

L'installation d'un parafoudre est conseillée (de tension résiduelle d'un maxi de 2kV ).

1 Préparation et perçage des piliers

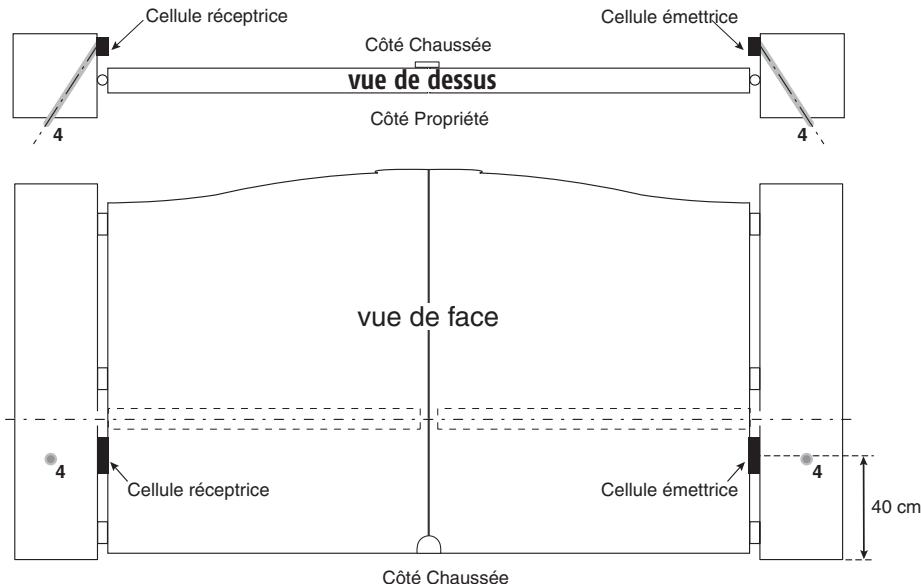

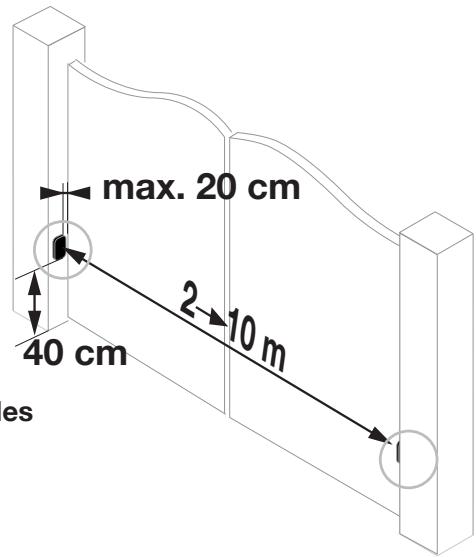

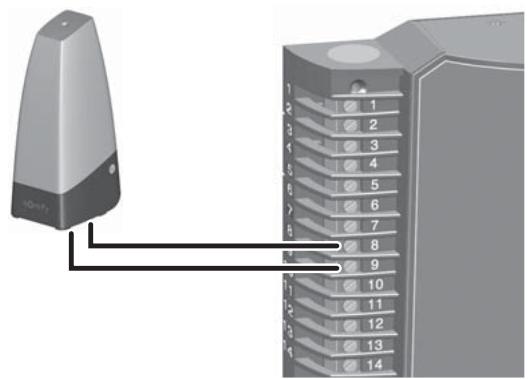

Les cellules

En option sur SGS 201 et SGS 501, fournies avec SGS 601.

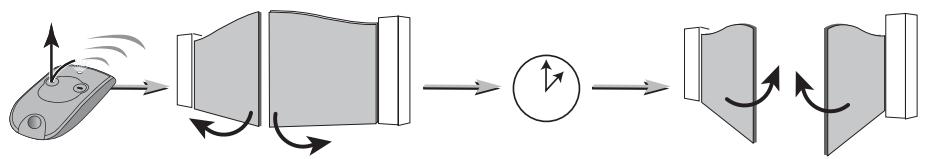

Les cellules sont obligatoires pour un fonctionnement en mode automatique et pour une ouverture sur zone publique.

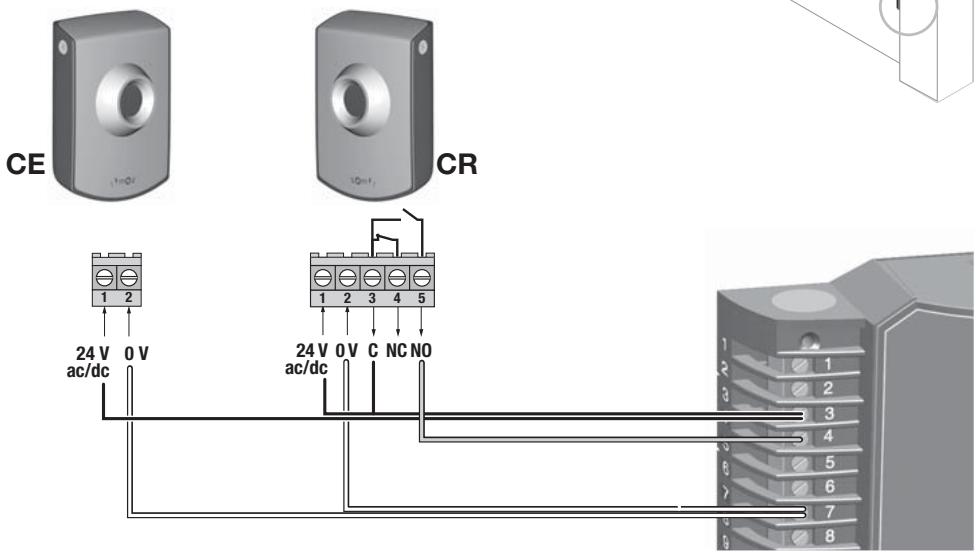

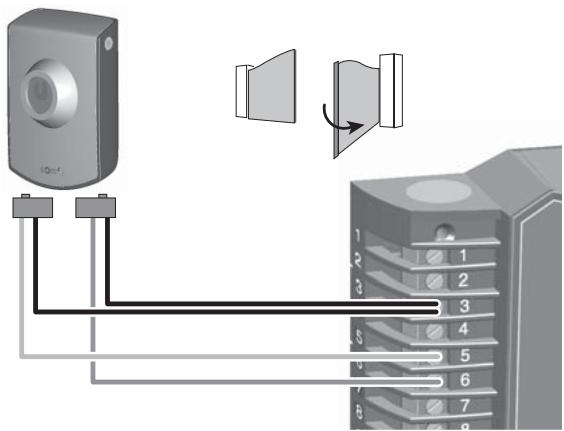

Câblage des cellules (voir page 16)

L'arrivée en 24 volts et l'information des contacts (cellule réceptrice) doivent être sous les cellules.

Percez les piliers pour le passage des gains.

Passage d'une gaine dans les piliers

Consignes de sécurité

Les consignes de sécurité sont à respecter pendant toute l'installation :

• Enlevez vos bijoux (bracelet, chaîne ou autres) lors de l'installation.
• Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections adéquates.
  Utilisez les outils appropriés, spécifiés page 5.
• Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure.
• Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d'avoir terminé le processus de montage.
• N'utilisez enaucun cas un nettoyage au débit d'eau haute pression.

1 Préparation et perçage des piliers

Les étapes :

Relevé des cotes.
Tracé des axes AM et AH.
Perçage des piliers.

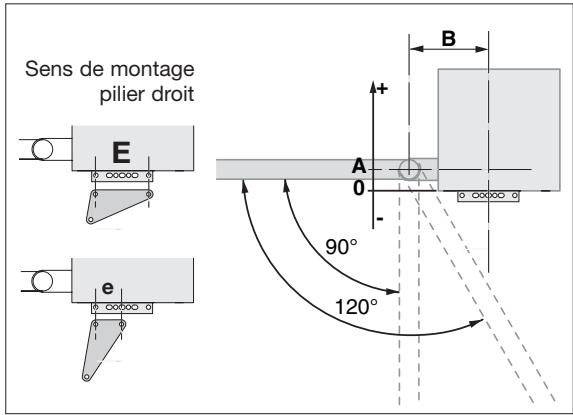

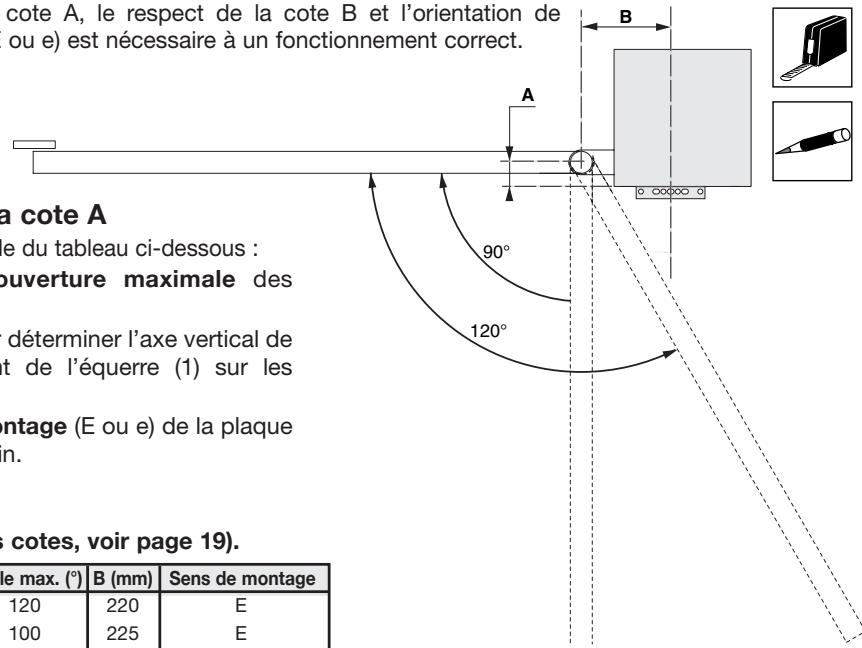

Relevé des cotes

Le type de votre installation déterminé l'emplacement des vérins. Procedez au relevé de cotes décrit ci-après pour déterminer la position des vérins sur les piliers. Pour ces mesures, les vantaux et leurs gonds sont censés être dans le même axe. Si ces derniers ne sont pas alignés (gonds déportés), l'angle d'ouverture maximal des vantaux sera inférieur aux valeurs indiquées.

Le relevé de la cote A, le respect de la cote B et l'orientation de l'équerre pilier (E ou e) est nécessaire à un fonctionnement correct.

- Mesurez la cote A

En déduire à l'aide du tableau ci-dessous :

• la valeur d'ouverture maximale des vantaux,
• la cote B pour déterminer l'axe vertical de positionnement de l'équerre (1) sur les piliers.
• le sens de montage (E ou e) de la plaque de fixation vérin.

SGS 201 :

(* Pour d'autres cotes, voir page 19).

A (mm)*	Angle max. (°)	B (mm)	Sens de montage
de 0 à 20	120	220	E
de 0 à 20	100	225	E
0	90	235	e
de 30 à 40	90	200	e
de 70 à 80	90	200	E
de 110 à 120	90	160	E

SGS 501 / 601 :

(* Pour d'autres cotes, voir page 19).

A (mm)*	Angle max. (°)	B (mm)	Sens de montage
de 0 à 20	120	305	E
de 0 à 20	100	305	e
0	90	315	e
de 40 à 50	90	285	e
de 90 à 100	90	280	E
de 140 à 150	90	250	E
de 190 à 200	90	205	E

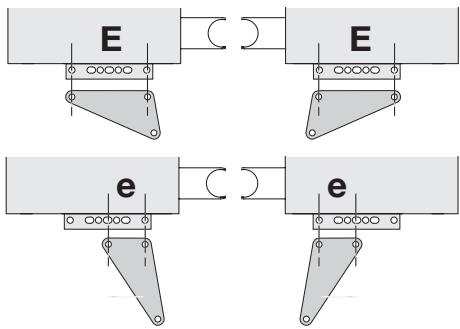

Sens de montage :

Pilier gauche

Pilier droit

1 Préparation et perçage des piliers

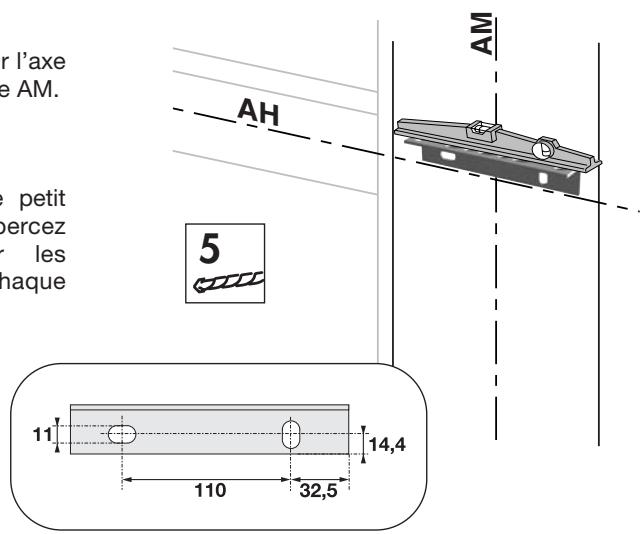

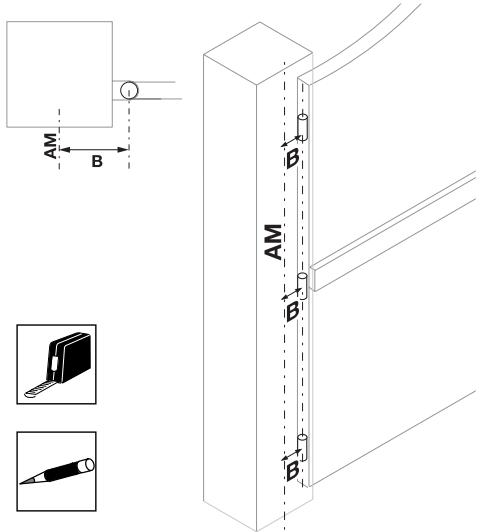

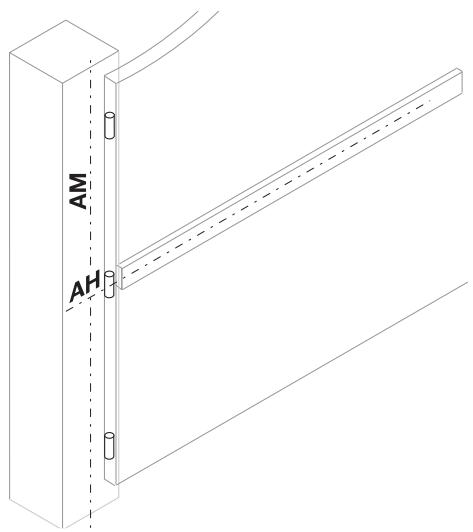

Tracé des axes AM et AH.

1 Reportez la cote B et tracez un axe vertical AM sur les piliers.

Tracez sur le pilier l'axe horizontal AH, à mi-hauteur du renfort.

Perçage des piliers.

1 Positionnéz le bas de l'équerre sur l'axe AH et la centre par rapport à l'axe AM. Maintenir l'équerre à l'horizontal.

2 A l'aide d'un forfe t à béton de petit diamètre (4 ou 5 mm), pré-percez 2 trouss destinés à receivevoir les scellements chimiques, sur chaque pilier, aux emplacements repérés.

Terminez le perçage des 2 orifices avec un ford à béton de diamètre correspondant aux scellements chimiques.

Respectez scrupuleusement la méthode et les diamètres de perçage préconisés dans la notice livrée avec les scellements chimiques.

2 Pose des vérins

Les étapes :

Pose des scellements.
Fixation de l'équerre (1) sur le pilier.
Montage de la plaque de fixation vérin (2) sur l'équerre (1).
Montage du vérin (4) sur la plaque de fixation vérin (2).
Montage de la patte de fixationvantail (8).
Accrochage / décrochage du vénin.

Pose des scellements.

SOMFY préconise de fixer l'équerre pilier (1) avec un scellement chimique pour sa fiabilité.

1 Positionnez l'équerre pilier (1) sur le pilier et vérifie que les orifices de fixation sont parfaitement alignés avec les perçages des piliers.

Retirez l'équerre. Placez les 2 scellements chimiques et leurs tiges filetées dans les perçages des piliers.

Attendez la prise complète des scelterments chimiques.

Fixation de I'équerre (1) sur le pilier.

1 Positionnez l'équerre pilier (1) en la fixant aux tiges filetées avec les rondelles et les écrous.

2 Vérifiez le niveau des équerres pilier. Repreneze le serrage si nécessaire.

Auto-controiè avant l'étape suivante

Avez-vous vérifié la parfaite horizontalité des équcherres ?

2 Pose des vérins

Montage de la plaque de fixation vérin (2) sur l'équerre (1).

1 Positionnez la plaque de fixation vérin (2) sur l'équerre (1) en fonction du sens de montage «e» ou «E» déterminé :

Bien positionner l'équre de fixation vérin dans le trou le plus proche du gond.

2 Assemblez la plaque de fixation vérin (2) sur l'équerre (1) en la fixant à l'aide des vis, rondelles et écrous (3) fournis.

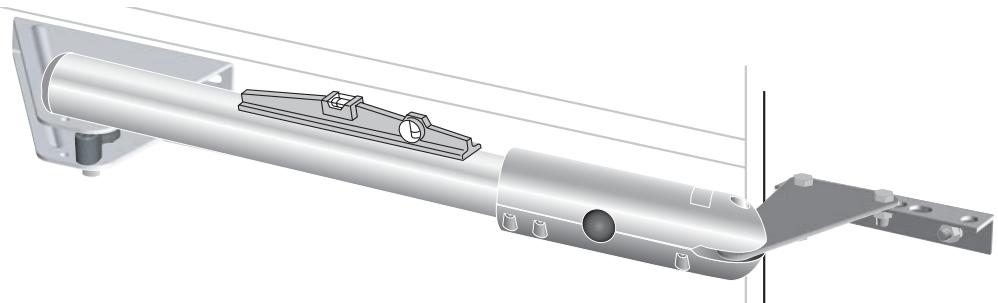

Montage du vérin (4) sur la plaque de fixation vérin (2).

Monter le vérin (4) sur la plaque de fixation vérin (2) et le bloquer avec l'axe (5). Lubrifier.

2 Pose des vérins

Montage de la patte de fixationvantail (8).

Ne faites jamais fonctionner chez vérin avant d'avoir terminé sa fixation sur le vantage. Sinon, le réglage de sa butée interne serait faissé et des disfonctionnements pourraient en résultat.

Les vérins sont livrés (en position usine) sur leur butée interne de fermeture.

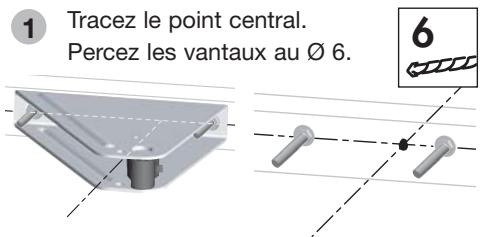

Le montage sur le portail nécessite le perçage des vantaux. Procedez aux étapes suivantes :

Fixer la piece de déverrouillage (7) sur la pate de fixationvantail (8) à l'aide de la vis (6).

Pour une bonne utilisation du déverrouillage, veuillez respecter le sens de montage indiqué sur le schéma. Ne pas monter la vis par en dessous.

2 Monter la pate de fixationvantail (8) sur le doigt d'entrainment.

Clipser la piece de déverrouillage (7) sur le doigt d'entrainment pour le bloquer.

3 Vérifiez l'horizontalité du vérin.

2 Pose des vérins

4 Marquez les perçages des points de fixation du bord de la pièce sur le renfort du vantage au travers de l'équerrevantail.

Cette opération se réalise avec levantail en position fermée, enappui sur la butee sol, et le verin sur sa butee interne.

5 Percez les vantaux au 8.

6 Retirez le verin de la pate de fixationvantail. Fixez la pate de fixationvantail aux deux points sur les vantaux en utilisant des vis adaptees au materiaiu du renfort et les rondelles fournies. Installez le verin. Clipser la piece de déverrouillage sur le doigt d'entrainement pour le bloquer.

Le 3^eme trou de fixation ne sera percé qu'après le réglage de la course vérin.

La rondelle (9) fournie doit etre montee impératifement.

Auto-controiè avant l'étape suivante

Avez-vous vérifié la parfaite horizontalité des vérins ?

3 Raccordements electriques

Les étapes :

Position du boîtier électrique sur le pilier.
Fixation du boîtier électrique sur le pilier.
Raccordement des deux vérins.
Connection de l'antenne.
Raccordement du cable secteur.

Position du boîtier électrique sur le pilier.

Le boitantier sera monté du coté de l'arrivée de l'alimentation électrique.

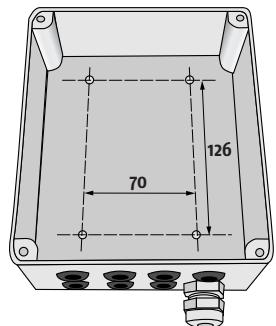

Fixation du boîtier électrique sur le pilier.

1 Placer le boitier (de préférence à plus d'un mètre du sol) contre le pilier et s'en servir de gabarit pour percer les trous de fixation :

Le boitier sera monté presse-étoupe vers le bas.

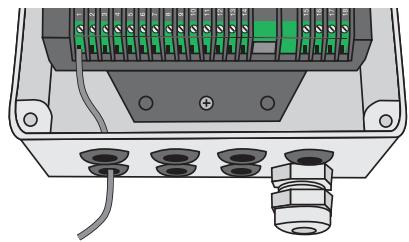

Les câbles sortiront par le dessous ( comme illustration suivante).

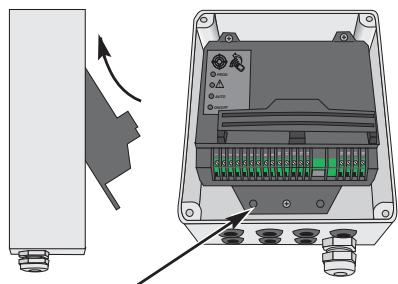

Glisser l'électronique dans le boitier. Il faudra forcer un peu pour la metre en place. La fixer à l'aide de la vis de fixation fournie :

3 Raccordements electriques

Raccordement des deux vérins.

La liaison entre les vérins et le boîtier électrique doit être effectue avant le raccordement du boîtier électrique au secteur.

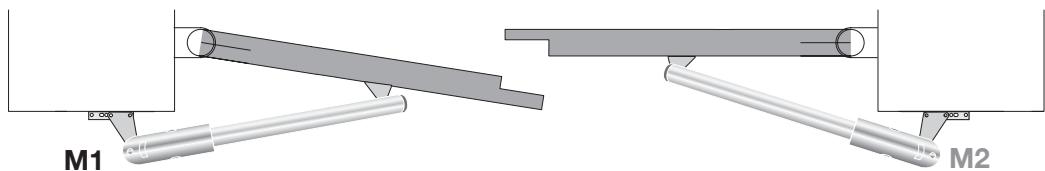

Le vérin installé sur le pilier duvantail qui s'ouvre en premier et se referte en dernier est le vérin M1.

Cas 1:

Le verin M1 actionne levantail gauche, qui s'ouvre en premier et se refere le dernier.

Cas 2:

Le vérin M1 actionne levantail droit, qui s'ouvre en premier et se referme le dernier.

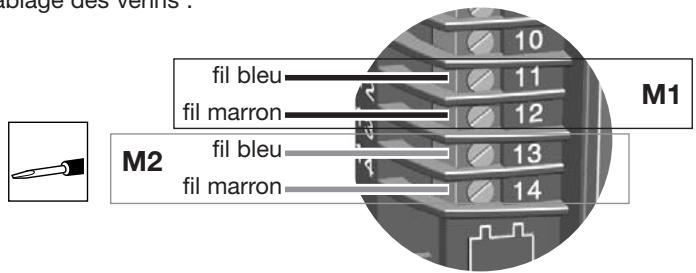

Câblage des vérins :

Le vérin M1 est toujours branché entre les bornes 11 et 12.

Le vérin M2 est toujours branché entre les bornes 13 et 14.

3 Raccordements electriques

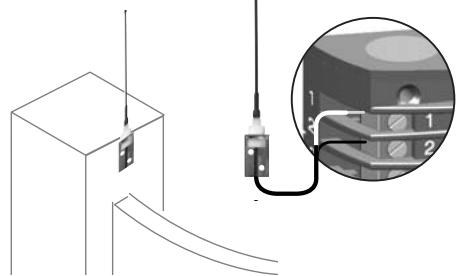

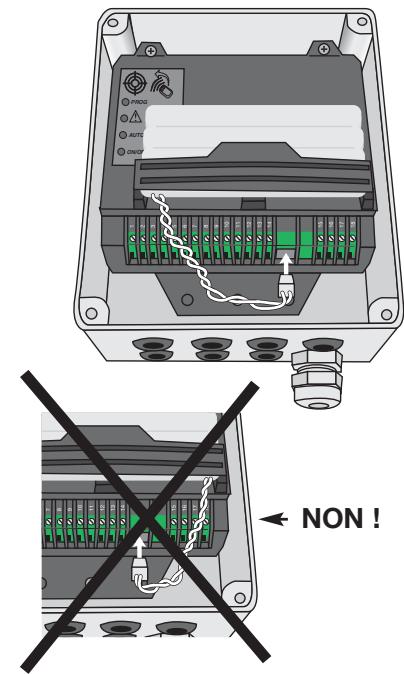

• Connection de l'antenne.

Pour un fonctionnement optimal, il est recommandé de partager le fil d'antenne du boitantier au travers d'un passe-fils :

Ne jamais recouper le fil d'antenne.

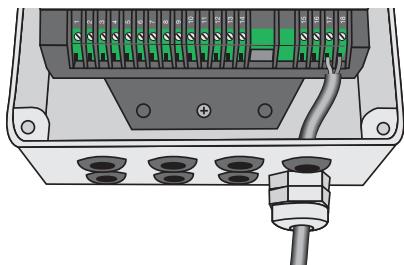

Raccordement du cable secteur.

Pour vous securité, ces opérations devront se faire hors tension.

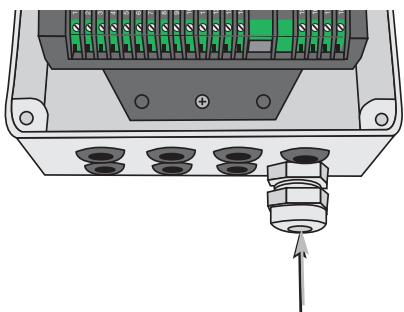

Passez le cable dans le presse-étoupe.

Raccordez le fil de terre.

Un fil de terre (vert/jaune) devra être utilisé pour certains accessoires (éclairage 230 V Classe l).

Raccordez la phase et le neutre.
Vérifiez par traction que les fils sont correctement bloqués.

Il est impératif de respecter les couleurs âblage.

Fil bleu	Neutre
Fil rouge/marron/noir	Phase
Fil vert/jaune	Terre

Resserrez le presse-étoupe.

Vérifiez par traction que le cable est correctement bloqué.

4 Paramétrage

Les étapes :

Presents des symboles.
Mémorisation des télécommandes.
Réglage des butées d'ouverture (SGS 501 et 601).
- Apprentissage de la course des vantaux.
Réglage du mode automatique.
Passage du mode automatique au mode séquentiel.
□ Validation du réglage.

Presentsion des symboles.

Appui long

supérieur à 0,5 secondes

Appui bref

inéférure à 0,5 secondes

Voyant clignotant

D

Voyant allumé

O

Mémorisation des télécommandes.

Avant la mise en route du paramétrage de votre installation, vérifie que les voyants ON/OFF et PROG sont allumés et levoyant DANGER est étéint.

Procedez aux opérations suivantes :

• Fonctionnement des télécommandes :

Votre SGS peut fonctionner avec une ou plusieurs télécommandes.

Les opérations décrites ci-après sont à repeter autant de fois qu'il y a de télécommandes à memoriser.

Votre SGS offre 2 modes de fonctionnement :

Ouverture totale seule

Ouverture totale systématique des 2 vantaux par appui bref ou long sur la télécommande.

Ouverture piéonne ou totale

Ouverture d'un seulvantail pour l'acces aux piétons par appui bref sur la télécommande.

Ouverture totale des 2 vantaux par appui long sur la télécommande.

4 Paramétrage

• Mémorisation des télécommandes en ouverture totale seule :

Choisissez la touche de la télécommande que vous souhaitez utiliser pour commander votre portail.

Posez la télécommande sur la cible gravée sur le capot :

1 Maintenez la touche à memoriser enforcée jusqu'à ce que levoyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).

2 Relâchéz la touche : elle est mémorisée.

• Mémorisation des télécommandes en ouverture piétonne ou totale :

Choisissez la touche de la télécommande que vous souhaitez utiliser pour commander votre portail.

Posez la télécommande sur la cible gravée sur le capot :

1 Maintenez la touche à memoriser enforcée jusqu'à ce que levoyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).

2 Relâchez la touche.

3 Appuyez à nouveau (avant 10 secondes) sur la touche à memoriser jusqu'à ce que levoyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).

4 Relachez la touche : elle est mémorée.

A la fin du cycle de mémorisation, seuls les voyants PROG et ON/OFF sont allumés, l'électronique étant en attente de mémorisation de la course des vantaux.

• Changement de mode de fonctionnement des télécommandes déjà méorisées :

Pour passer une télécommande du mode «ouverture totale seule» au mode «ouverture piétonne ou totale», il suffit d'effectuer la «mémorisation des télécommandes en ouverture piétonne ou totale» ci-dessus. La dernière mémorisation efface le précédent mode ménorisé. Pour passer une télécommande du mode «ouverture piétonne ou totale» au mode «ouverture totale seule», il suffit d'effectuer la «mémorisation des télécommandes en ouverture totale seule» ci-dessus. La derniere mémorisation efface le précédent mode ménorisé.

4 Paramétrage

• Suppression des télécommandes

1 Appuyez 7 secondes sur le bouton de remise a zéro (reset).

Pendant l'appui, les quatre voyants s'allument.

2 Relachez le bouton reset.

Les quatre voyants s'eteignent pendant 2 secondes
LevoyantON/OFFse rallume.
LevoyantPROGse rallume.

Tous les paramètres enregistrés sont supprimés : télécommandes enregistrées, course du portail, mode de fonctionnement...

• Ajout ultérieur de télécommandes

Reprenez l'opérations de « Mémorisation des télécommandes » (voir ci-contre).

Au dela de 16 émetteurs, la mémorisation échoue. Supprimez toutes les télécommandes (voir ci-dessus) et recommencez la mémorisation.

Toute mémorisation de nouvelle télécommande annule la programmation precedente de la course du portail. Recomincez l'« Apprentissage de la course des vantaux » (voir page 13).

4 Paramétrage

Réglage des butées d'ouverture (SGS 501 et 601).

Durant cette phase le bouton de la télécommande programmée fonctionne en mode séquentiel (cycle d'appui = ouverture/stop/fermeture/stop/ouverture ...), il est donc possible de régler la position d'ouverture souhaitée en plusieurs fois.

1 - Effectuez un appui long sur la touche de la télécommande.

Aprresquelques secondes,le portail s'ouvre,en petite vitesse.

• Si le portail ne s'ouvre pas correctement, vérifier le câblage des vérins comme indiqué page 14.

2 Appuyez de nouveau sur la télécommande pour stopper le premiervantail àla positiondésirée.

3 - Positionnez la butée en contact avec le doigt d'entrainment du moteur.

• Vissez la butée avec la clé hexagonale fournie (2 vis par butée).

Faire 3 tours de clé après contact.

4 - Positionnez le secondvantail et fixez la seconde butee.

5 - Refermer complètement le portail avec la télécommande.

Pour le SGS 201, la butée d'ouverture n'est pas régiable. Le moteur s'arrête automatiquement sur sa butée interne.

Pour arrêter votre portail avant, il est nécessaire de mettre une butée au sol (non fournie) pour stopper les vantaux.

4 Paramétrage

Apprentissage de la course des vantaux.

L'électronique Somfy méorise automatiquement :

• La force des vérins nécessaire à la commande des portails, en fonctionnement normal.
  Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation.
• Les courses nécessaires pour l'ouverture et la fermetre totales des vantaux avec le repérage des butées.

Pour démarrer le processus de mémorisation, il faut que les vantaux soient fermés, tenez-vous à distance normale du portail et respectez les étapes suivantes :

1 - Effectuez un appui long sur la touche de la télécommande.

Aprésquelques secondes,le portail s'ouvre,en petite vitesse.
* Si le portail ne s'ouvre pas correctement, vérifier le câblage des vérins comme indiqué page 14.
2 • Une fois le portail ouvert, effectuez un nouvel appui long sur la touche de la télécommande.
Le portail se ferme, unvantail après l'autre.
3 Appuyez une nouvelle fois sur la même touche.
Le portail s'ouvre,toujours à petite vitesse.
4 Appuyez une dernière fois.
Les deux vantaux se referment presque simultanement.

A la fin de ces 4 étapes, le voyant PROG s'éteint, indiquant la fin de la procédure de mémorisation de la course du portail.

Ce cycle doit être complé (2 ouvertures/fermetures totales non interrompues). S'il est interrompu, le processus est simplement reporté et reprendra à la prochaine ouverture commande.

4 Paramétrage

- Vérification du bon paramétrage

1 Effectuez un appui long sur la télécommande.
2 Effectuez un nouvel appui pour que les 2 vantaux s'arrêtent en milieu de course.
3 Coupez l'alimentation du secteur 5 secondes minimum.
4 Remettez l'alimentation du secteur.
Effectuez un nouvel appui long sur la télécommande.

Les vantaux DOIVENT partir dans le sens ouverture.

Si le portail ne s'ouvre pas correctement :

Levantail qui démarre en premier (commandé par M1) part enfermeture
inverser les fils sur le moteur M1.
Levantail qui demarre en second (commandé par M2) part en fermeture
inverser les fils sur le moteur M2.

Après avoir inversé le câblage d'un ou deux moteurs, il est nécessaire de recommencer la procédure d'apprentissage de la course des vantaux.

Pour cela, il est nécessaire de recommencer la mémorisation d'une télécommande (voir page 12).

Réglage du mode automatique.

Precautions d'emploi

Pour l'utilisation de votre portail en mode automatique, la norme EN 12 453 exige l'installation des accessoires suivants dont le raccordement est prévu sur votre SGS :

• d'un jeu de cellules photo-électriques (voir description et câblage page 16),
• d'un feu orange (voir description et câblage page 17),
• d'un feu d'éclairage de zone :

Mode automatique

Après ouverture, le portail se refère automatiquement après une durée qu'elles définissez au préalable.

Le mode automatique sera opérationnel après le câblage des cellules et le réglage ci-dessous :

1 - Posez une télécommande sur la cible gravée sur le capot de la motorisation.

LevoyantAUTOestéeint.

2 • Effectuez un appui long (> 5 sec) sur la télécommande jusqu'à ce que le voyant AUTO s'allume. Relâchéz.

LevoyantAUTOclignote.

4 Paramétrage

3 -Lancez une ouverture (a distance normale) avec la télécommande.

Le portail s'ouvre à vitesse nominale.

4 Une fois le portail complètement ouvert : - Attendez le temps de la temporisation souhaïée.

• Lancez un ordre de fermeture par un nouvel appui (bref ou long) sur la télécommande.

  Les deux vantaux se referment presque simultanément.
  Levoyant AUTO resté allumé en permanence.

Le mode automatique est maintainant opérationnel.

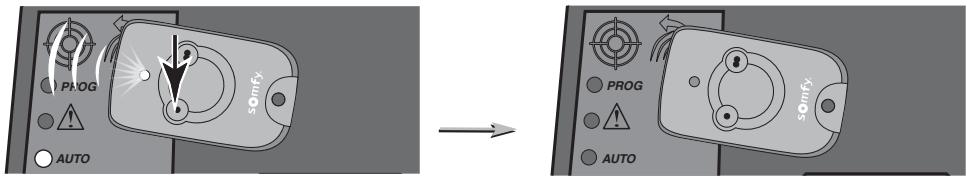

Passage du mode automatique au mode séquentiel

Pour revenir au mode séquentiel (le voyant AUTO est allumé):

• Posez la télécommande sur la cible gravée sur le capot.
• Appuyez sur une touche de la télécommande jusqu'à ce que levoyant AUTO s'éteigne.

  Le mode séquentiel est actif.

□ Validation du réglage.

Après avoir réalisé un cycle complet sans encombre, sécurisez le réglage mécanique en bloquant la pattevantail à l'aide du 3ème trou :

Fixez l'équre. Ré-installé le verin.

Auto-controiè avant l'étape suivante

Vérifiez qu'à la fermeture, le portail ne se ré-ouvre pas.

Utilisation

■ Fonctionnement en mode séquentiel

- Fonctionnement de

I'ouverture totale

Effectuez un appui long sur la télécommande.

Les deux vantaux doivent s'ouvrir.
Un nouvel appui (bref ou long) commande la fermetre des vantaux.

- Fonctionnement de l'ouverture piétonne (si programmee)

Effectuez un appui bref sur la télécommande.

Seul levantail recouvrant doit s'ouvrir.
Un nouvel appui (bref ou long) commande la fermetre duvantail.

■ Fonctionnement en mode automatique

En fonctionnement automatique, un appui sur la touche de la télécommande provoque l'ouverture du portail. Sa fermeture intervient automatiquement après la durée de temporisation préalablement régée par vos soins.

Il est possible de maintainir le portail en position ouverte par un appui bref sur la touche de la télécommande durant la temporisation.

Un nouvel appui sur la touche de la télécommande provoque le fermeture du portail.

■ Fonctionnement de l'éclairage

L'éclairage de zone s'allume à chaque mise en route de la motorisation. Il s'est int automatiquement au bout de 2 minutes après la fin du mouvement.

Utilisation

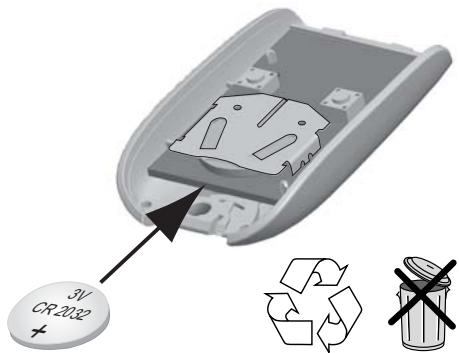

Changement de la pile

• Retirez le clip de la télécommande, soulever le capot.
• Retirez la pile à l'aide d'un tournevis et remplacezzla (3V CR 2430 ou 3V CR 2032).

La durée de la pile généralement constatée est de 2 ans.

Les piles usagées seront returnées au distributeur ou jétées dans une déchetterie.

Utilisation de la télécommande

Si votre vehicule est équipé de climatisation et de pare-brise métallisé, pointez la télécommande sur le bandeau noir du pare-brise ou à travers une vitre laterale non traitée.

Personnalisation des télécommandes

Les clips de couleur fournis permettent la personnalisation des télécommandes.

Accrochage / décrochage du vérin

Pour vous securité, ces opérations devront se faire hors tension. Meme si une coupure secteur intervient, l'alimentation peut etre rétablie à tout moment.

1 En cas de coupure secteur, le portail pourra etre ouvert :

• en utilisant la batterie de secours, voir page 17;
• en décrochant mécaniquement le vérin. Déverrouiller le doigt d'entrainment en faisant pivoter lapiece de déverrouillage. Tirer le vérin vers le haut pour sortir le doigt d'entrainment de la patte de fixationvantail.

Pour un accrochage sécurisé, bloquer la position verrouillée de la pièce de déverrouillage par un cadenas, non fourni.

Aide au dépannage

■ SGS ne répond pas aux actions de la télécommande

• Levoyant ON/OFF ne s'allume pas à la mise sous tension.

Vérifiez l'alimentation secteur.
Vérifiez le cable d'alimentation.
Vérifiez le fusible.

Levoyant DANGER Aeste allumé en permanence.

Ce signal indique un défaut cellules.

Vérifiez l'alignement des cellules.
Vérifiez l'alimentation des cellules.
Vérifiez la présence des cellules en mode automatique.

Levoyant ON/OFF clignote lentement.

Destruct puissance: Appeler la HotLine.
Charge trop forte : trop de vent ou porte trop lourde.

Levoyant ON/OFF clignote rapidement

Surchauffe du vérin, attendre qu'il refroidisse.
Court-circuit sur sortie(s) moteur(s): appeler la Somfy Grand Public.

• Les vérins M1 et M2 ne démarrent pas ou partent dans le mauvais sens.

Vérifiez le raccordement sur l'électronique.
Vérifiez la rallonge entre les deux vérins.
Vérifie le câblage des vérins, inverser si nécessaire (voir page 10).

• La portée des télécommandes est réduite.

Vérifiez le fil antennae.
Vérifiez la pile émetteur.
Environnement perturbé (pylone électrique, murs ferraillés...),
Prévoyez une antennene extérieure.

A la fin de sa fermeture, le portail se ré-ouvre tout seul.

Décaler légèrement la patte de fixationvantail, sens opposé au gond, en utilisant les trous oblongs.

A la fin de l'ouverture, le portail se referte tout seul.

Vérifier le câblage des vérins (voir page 14).

Autres problèmes

Pour tout autre problème ou demande de renseignement sur votre SGS, vous pouvez appeler nos conseillers de Somfy Grand Public 6 jours / 7 : 🇿 N AZUR 📅 0 810 12 12 37 *Prix d'un appel local

Accessoires - Descriptif et branchements

Cellules

2400599

Les cellules permettent d'arrêter ou d'inverser le mouvement du portail en cas de détention d'obstacle.

Un jeu de cellules peut être installé. Chaque jeu de cellules est constitué :

• d'une cellule émettrice (CE),

• d'une cellule réceptrice (CR).

• Emplacement des cellules

Afin de simplifier le câblage, placez la cellule réceptrice sur le pilier supporting le moteur équipé de l'électronique.

Avant de brancher les cellules, enlevez le fil (shunt), placé entre les bornes 3 et 4 du boitier électronique.

• Schéma de câblage pour un jeu de cellules

Pour un meilleur fonctionnement des cellules, il est nécessaire de repositionner leur couvercle.

• Consigne de sécurité

Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la fermeture du portail, masquez une cellule avec la main. La fermeture doit s'interrompree.

Batteriede secours 2400720

La batterie de secours assure le fonctionnement du portail en vitesse lente en cas de défaillance électrique.

Elles s'intègre et se raccorde directement dans le boîtier électronique du moteur.

Attention: ne pas faire passer le

cable de la batterie par dessus

l'alimentation secteur.

Autonomie : 10 cycles en continu ou 24 heures sur portail en parfait etat.
- Temps de charge avant utilisation optimum de la batterie : 48 heures de charge.
- Durée de vie de la batterie : 3 ans. Pour une longévite optimale de la batterie, coupez l'alimentation électrique de votre portail 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.

■ Feu orange 2400596

Le feu orange prévient de la mise en marche de la motorisation.

Il commence à clignoter 2 secondes avant la mise en mouvement du portail.

Accessoires - Descriptif et branchements

■ Contact à clé 2400597

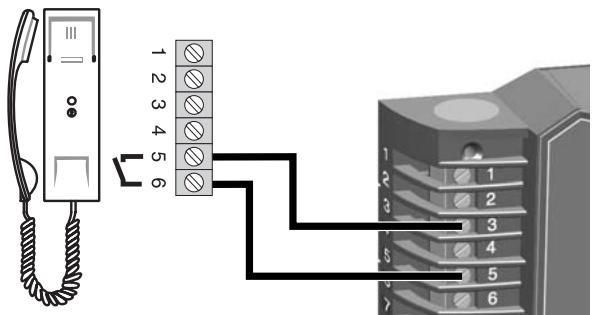

■ Interphone 2400552

Accessoires - Descriptif et branchements

Accessoires - Descriptif et branchements

Une antenné déportée, de plus longue portée peut remplacer l'antenne fil. Elle se place sur le haut du pilier, elle doit être dégagée.

Elle est raccordée au boitier électronique : l'âme du fil en borne 1, la tresse de masse en borne 2.

Complément au relevé des cotes (p.7)

pour déterminer la position des vérins sur les piliers.

SGS 501 / 601 :

A(mm)	Angle max.(°)	B(mm)	Sens de montage
0	120	305	E
de 0 à 20	120	305	E
-30	110	325	e
de -30 à 0	110	315	e
0	110	315	e
de 0 à 20	110	310	e
-30	100	325	e
de -30 à 0	100	315	e
0	100	305	e
de 0 à 20	100	305	e
-30	90	315	e
de -30 à 0	90	315	e
0	90	315	e
de 0 à 10	90	305	e
de 10 à 20	90	305	e
de 20 à 30	90	295	e
de 30 à 40	90	295	e
de 40 à 50	90	285	e
de 50 à 60	90	275	e
de 60 à 70	90	300	E
de 70 à 80	90	290	E
de 80 à 90	90	290	E
de 90 à 100	90	280	E
de 100 à 110	90	280	E
de 110 à 120	90	270	E
de 120 à 130	90	260	E
de 130 à 140	90	250	E
de 140 à 150	90	250	E
de 150 à 160	90	240	E
de 160 à 170	90	230	E
de 170 à 180	90	220	E
de 180 à 190	90	215	E
de 190 à 200	90	205	E

SGS 201 :

A(mm)	Angle max.(°)	B(mm)	Sens demontage
0	120	230	E
de 0 à 20	120	220	E
-30	110	230	e
de -30 à 0	110	210	e
0	110	225	E
de 0 à 20	110	225	E
-30	100	240	e
de -30 à 0	100	220	e
0	100	225	E
de 0 à 20	100	225	E
-30	90	240	e
de -30 à 0	90	235	e
0	90	235	e
de 0 à 10	90	230	e
de 10 à 20	90	220	e
de 20 à 30	90	210	e
de 30 à 40	90	200	e
de 40 à 50	90	225	E
de 50 à 60	90	220	E
de 60 à 70	90	210	E
de 70 à 80	90	200	E
de 80 à 90	90	190	E
de 90 à 100	90	180	E
de 100 à 110	90	170	E
de 110 à 120	90	160	E

SOMFY FRANCE

Service consommateurs

BP 105

92232 GENNEVILLIERS CEDEX

Somy Grand Public : 0 810 12 12 37* prix d'un appel local

Fax:[phone]

E-mail : [e-mail]
