MODE D'EMPLOI PROTEXIOM 600 SOMFY

SOMFY développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d’alarme, automatismes pour stores, volets, garages et portails, tous les produits SOMFY répondent à vos attentes de sécurité, confort et gain de temps au quotidien. Chez SOMFY, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de SOMFY, synonyme d’innovation et de maîtrise technologique dans le monde entier. Ce produit respecte les exigences de la norme européenne EN 50130-4 et est conforme aux exigences essentielles de la directive européenne R&TTE 1999/5/CE. www.somfy.com/ce

Les éléments du kit étant déjà mémorisés dans la centrale, votre kit est prêt à l’emploi une fois les six étapes suivantes effectuées : 1. Mémoriser les éléments achetés séparément (hors kit). Fixer au mur, fermer les capots et tester les éléments. Régler les paramètres de l’installation. Tester l’installation.

Pour autant, nous vous recommandons fortement :

■ de lire attentivement ce manuel d’installation en suivant très précisément pas à pas les indications de montage et de

fonctionnement pour utiliser dans les meilleures conditions votre système d’alarme

■ de bien conserver ce manuel pendant toute la durée de vie du produit. Il pourrait vous être utile si vous décidez

d’ajouter des éléments à votre installation.

Votre installation peut comporter 40 éléments au maximum (hors automatismes). Ne nettoyez pas le clavier LCD ultra plat avec de l’alcool. Utilisez un chiffon légèrement humide pour nettoyer le clavier LCD ultra plat.

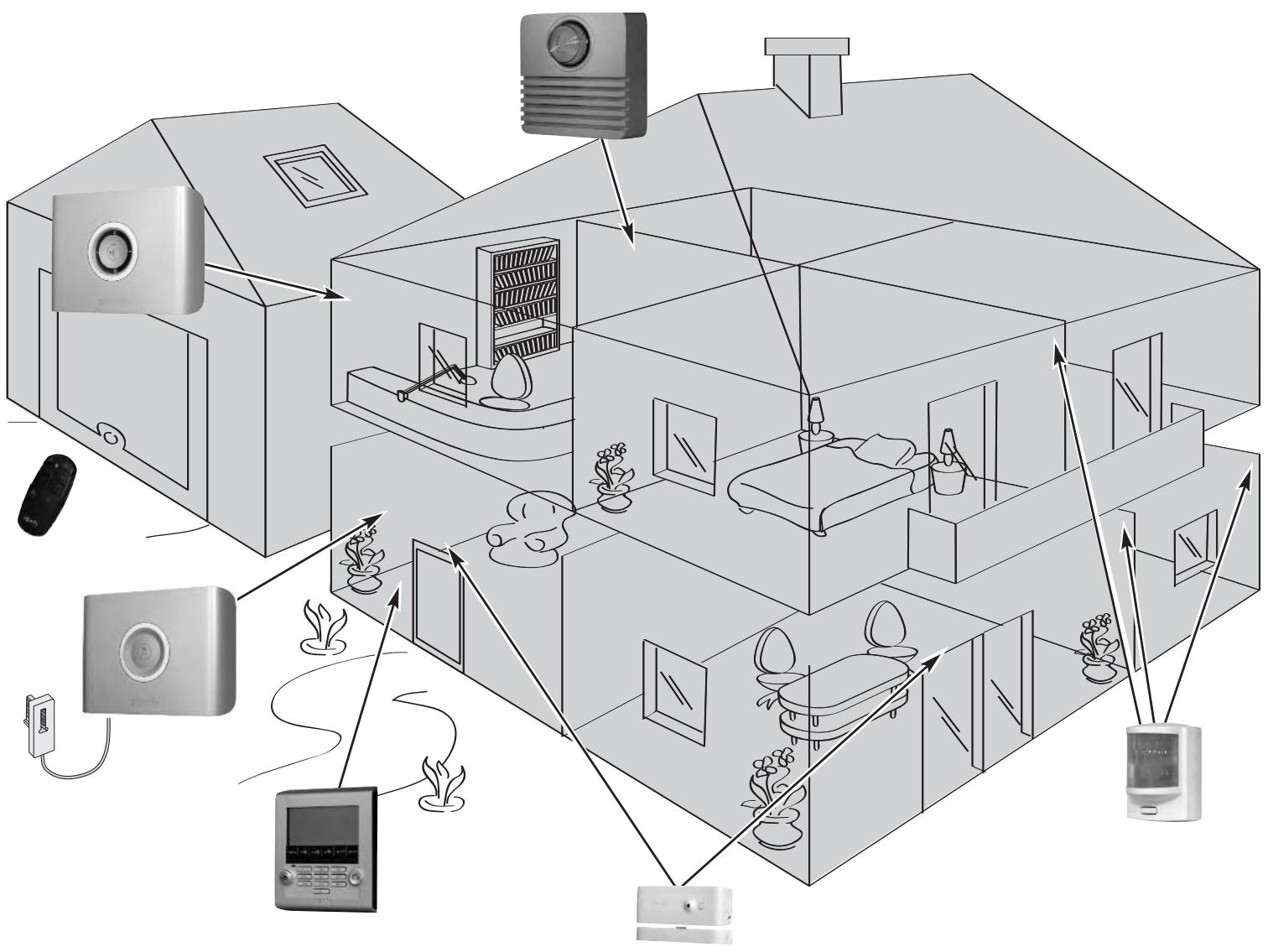

Quelques conseils et astuces

Il est par ailleurs indispensable, pour assurer votre sécurité, d’observer certaines précautions : ■ ■ ■ Mise en place des piles 10 Mémoriser les éléments supplémentaires 11 Fixer les éléments 12 Paramétrer votre système 21 Plan de déroulement des menus, Fonctions de base Langue d’affichage du clavier et de la synthèse locale Personnalisation des codes sur le clavier Téléphonie Mémorisation de la date et l’heure Personnalisation des éléments Historique des derniers évènements Plan de déroulement des menus, Fonctions avancées Paramètres des fonctions avancées

24 Mise en marche de l’alarme Arrêt de l’alarme Utilisation à distance En cas d’intrusion et d’agression Fonctionnement en cas d’intrusion Consulter les informations du système en local sur le clavier LCD ultra plat quand le voyant orange clignote (PROTEXIOM 400 et 600) Informations transmises par SMS Commander vos automatismes et récepteurs SOMFY à partir du clavier LCD

40 En cas de perte ou de vol d’une télécommande ou en cas de reconfiguration du système 47 En cas de perte du code installateur 47

Problèmes rencontrés 48

Tableau des caractéristiques 50 Index 51 Tous les éléments de votre installation sont alimentés par piles.

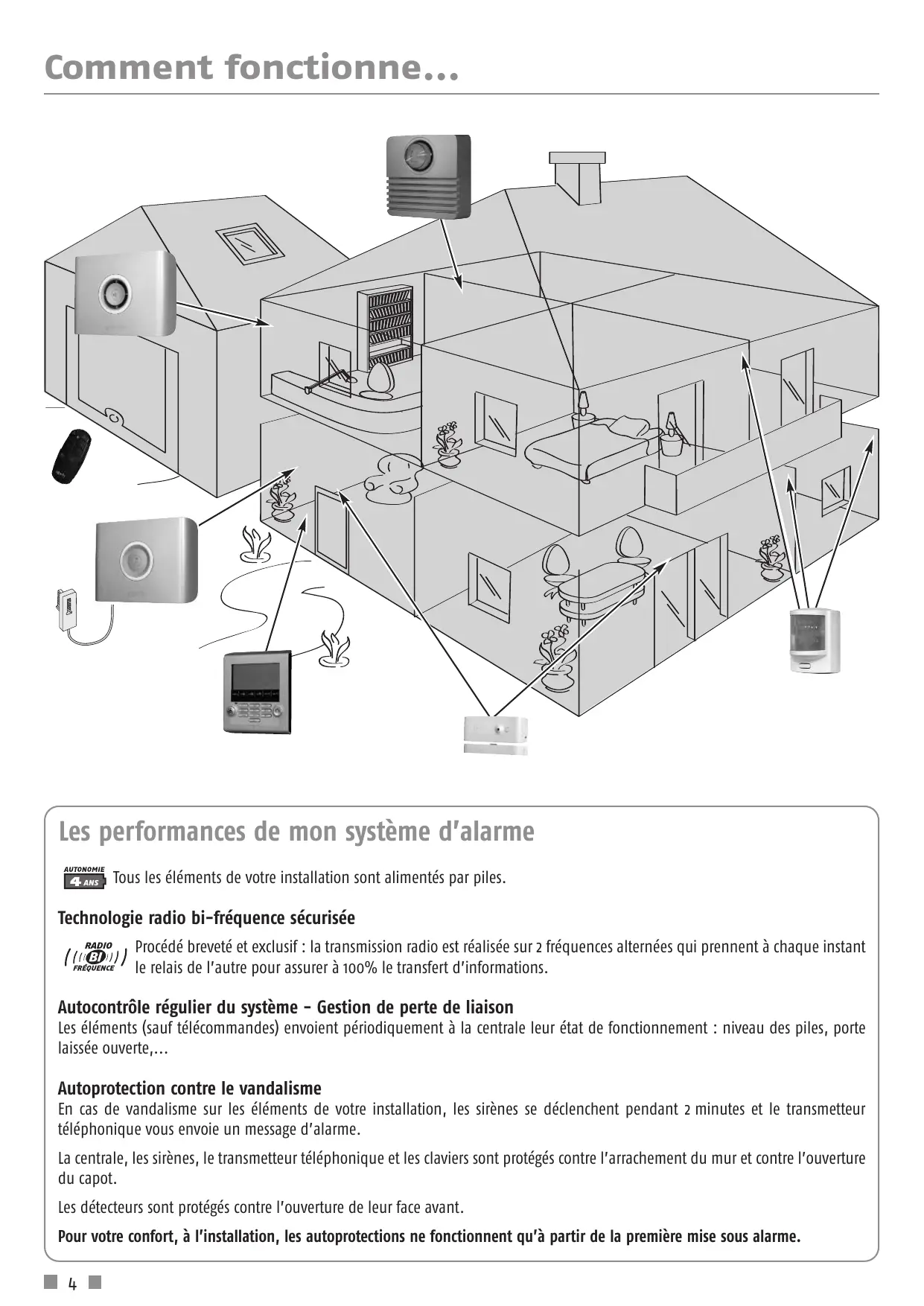

Technologie radio bi-fréquence sécurisée

Procédé breveté et exclusif : la transmission radio est réalisée sur 2 fréquences alternées qui prennent à chaque instant le relais de l’autre pour assurer à 100% le transfert d’informations.

Autocontrôle régulier du système - Gestion de perte de liaison

Les éléments (sauf télécommandes) envoient périodiquement à la centrale leur état de fonctionnement : niveau des piles, porte laissée ouverte,...

Autoprotection contre le vandalisme

En cas de vandalisme sur les éléments de votre installation, les sirènes se déclenchent pendant 2 minutes et le transmetteur téléphonique vous envoie un message d’alarme. La centrale, les sirènes, le transmetteur téléphonique et les claviers sont protégés contre l’arrachement du mur et contre l’ouverture du capot. Les détecteurs sont protégés contre l’ouverture de leur face avant. Pour votre confort, à l’installation, les autoprotections ne fonctionnent qu’à partir de la première mise sous alarme.

... mon système d’alarme ?

La centrale/transmetteur analyse les informations envoyées par les détecteurs, déclenche les sirènes et envoie un message en synthèse vocale sur 4 numéros de téléphone ou une alerte à un centre de télésurveillance.

Vous avez un garage.

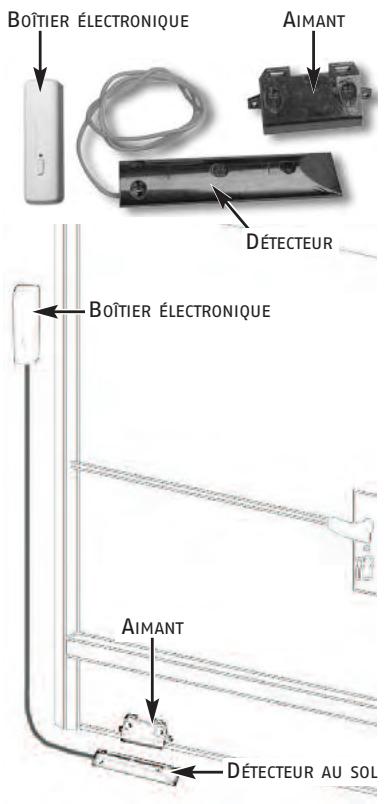

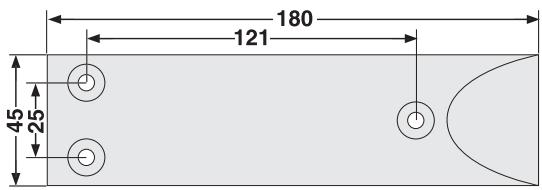

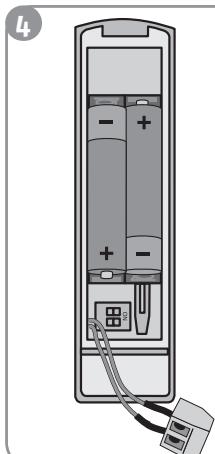

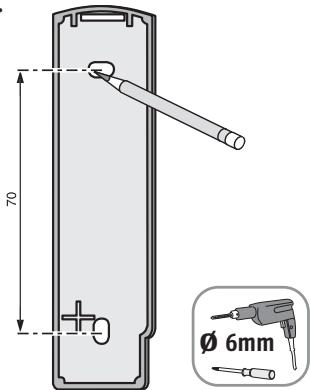

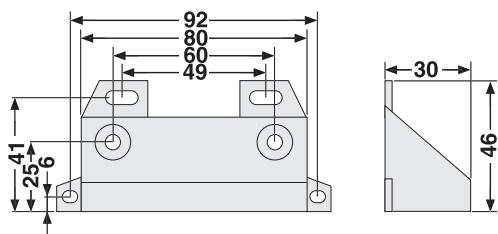

Détecteur d’ouverture de porte de garage

Vous avez des volets roulants.

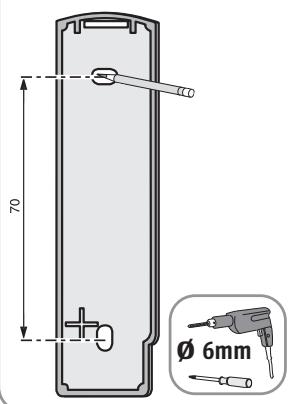

Détecteur d’ouverture de volet roulant

Vous avez des portes fenêtres et des baies vitrées.

Détecteur d’ouverture et de bris de vitre

(blanc ou marron) Détecteur audiosonique de bris de vitres

Vous souhaitez que votre système se déclenche en cas de détection de fumée.

Grâce à un récepteur pour volets roulants SOMFY, vos volets roulants motorisés SOMFY peuvent s’ouvrir en cas de détection de fumée.

Détecteur de fumée

Vous souhaitez être prévenu en cas d’inondation (exemple : machine à laver).

Détecteur de présence d’eau

Vous souhaitez être alerté d’une coupure de secteur.

Détecteur de coupure secteur

La bonne propagation des ondes radio dépend de la nature des milieux qu’elles traversent. En fonction du type de construction (chalet, type de murs et de cloisons, immeuble à structure métallique,….) la portée des ondes radio sera plus ou moins grande.

Placoplâtre/Plâtre/Bois

■ La centrale est le cœur de l'installation. Placer cette dernière au centre du logement dans un endroit dégagé.

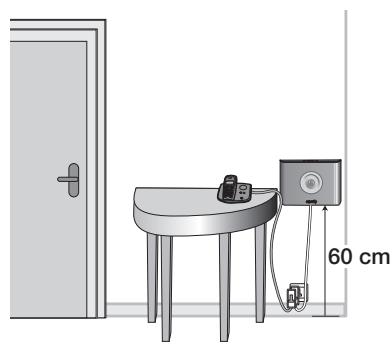

■ Positionner les éléments et la centrale à plus de 60 cm du sol. ■ Pour une meilleure propagation des ondes radio, éloigner la centrale :

- d'un tableau électrique ou d’un faisceau de fils électriques, de plus d’un mètre,

- de toute masse ou plaque métallique, - de sources de perturbations radio (comme un ensemble TV HiFi surround), de plus d’un mètre. ■ Éviter de fixer les détecteurs et les claviers sur des parties métalliques ou dans un lieu confiné. ■ Fixer les sirènes sur des parties dégagées et le plus haut possible. ■ Avant de fixer la centrale, bien s’assurer de la bonne transmission radio des différents éléments. En cas de problème de

transmission, déplacez cette dernière.

Assurer le bon fonctionnement du système d’autoprotections

Pour chacun des produits (centrale, sirène, transmetteur téléphonique ou clavier LCD ultra plat), choisir un emplacement mural avec un bon état de surface pour assurer l’efficacité des autoprotections à l’arrachement (protection contre le vandalisme).

Affecter une zone aux détecteurs d’intrusion

Dans l’exemple suivant, les détecteurs d’intrusion de la zone A surveillent les accès porte d’entrée et garage, ceux de la zone B et C surveillent différents étages de l’habitat. Toutes les configurations sont possibles, cela dépend de votre habitat et de votre utilisation.

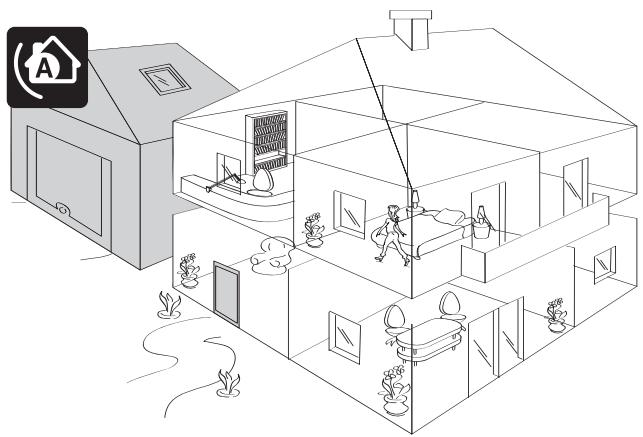

Zone A – Déclenchement temporisé (AT) ou immédiat (A) de l’alarme en cas d’intrusion

■ Les accès de l’habitat (portes d’entrée) ■ Une annexe isolée (le garage, par exemple).

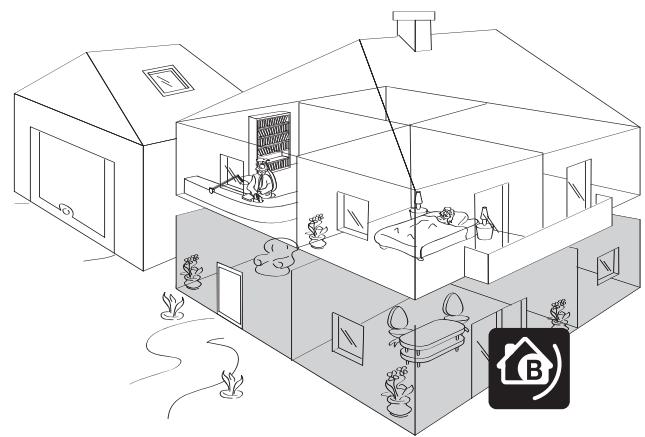

Zone B – Déclenchement immédiat de l’alarme en cas d’intrusion

Une partie non-utilisée de l’habitation, pendant la nuit, le salon ou tout le rez-de-chaussée.

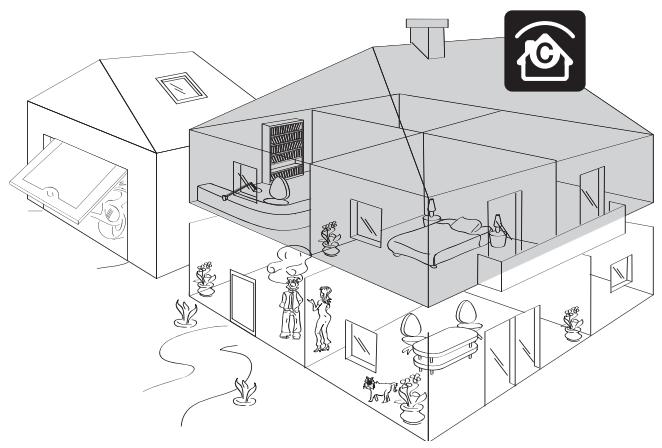

Zone C – Déclenchement immédiat de l’alarme en cas d’intrusion

Une autre partie non utilisée de l’habitation, pendant la journée, un étage ou le sous-sol.

Mise en marche totale (zones A+B+C)

Mise en marche partielle ou totale

(détecteur d’ouverture et détecteur de mouvement) 2/ Déterminer l’emplacement des éléments et constituer des zones de détecteurs Le choix de la zone de surveillance et du mode de déclenchement se fait, pour chaque détecteur d’intrusion (détecteurs de mouvement et détecteurs d’ouverture), en utilisant les commutateurs situés à l’intérieur de ces produits. Ils doivent être configurés au moment de l’installation de l’élément. Les détecteurs de mouvement sont livrés configurés en zone C, déclenchement immédiat. Les détecteurs d’ouverture sont livrés configurés en zone AT, déclenchement temporisé de 45 secondes avant le déclenchement de l’alarme, pour vous laisser le temps de rentrer chez vous et d’arrêter le système, dans le cas d’un détecteur d’ouverture placé sur la porte d’entrée.

Si vous êtes possesseur d’un système PROTEXIOM 400 ou PROTEXIOM 600, il est aussi possible de paramétrer votre système d’alarme et d’affecter une zone à un détecteur d’intrusion par ordinateur (voir manuel complémentaire).

Dans ce cas, la configuration des zones sur votre ordinateur sera prioritaire à la configuration des commutateurs à l’intérieur des détecteurs d’intrusion.

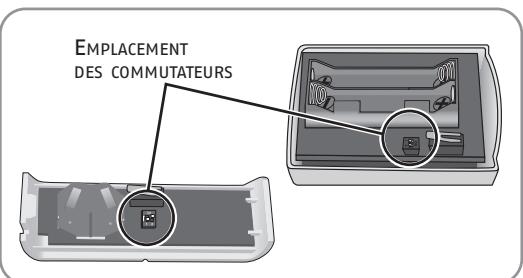

Pour personnaliser ce choix, placer les commutateurs 1 et 2 comme suit :

Choix zone – mode de déclenchement

Position des commutateurs

AT - déclenchement temporisé

Ce qui se passe en cas d’intrusion (en mode partiel ou total)

Déclenchement retardé des sirènes (après la temporisation d’entrée).

+ d’eau et de coupure secteur.

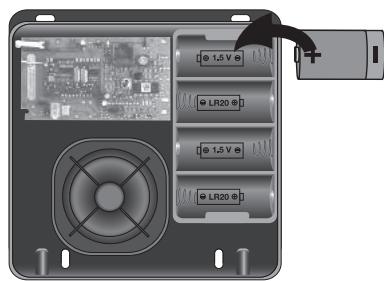

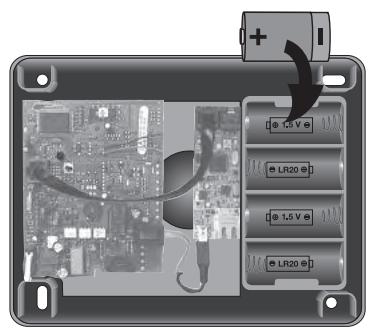

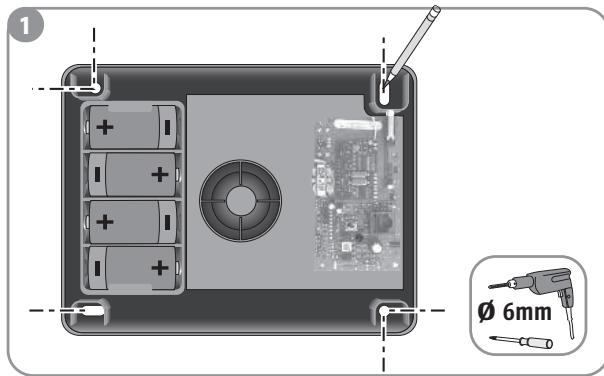

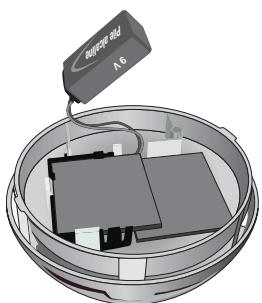

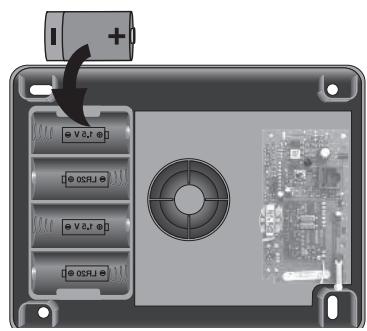

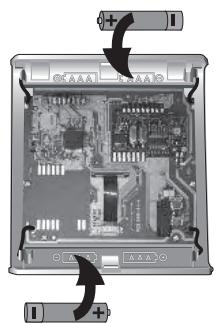

Un risque de déclenchement de sirène à la mise en place des piles existe en cas d’appui sur la touche ON de la télécommande. Il suffira d’arrêter l’alarme en appuyant sur la touche OFF de la télécommande.

Bien respecter les polarités + et – .

Bien vérifier que les extrémités des piles sont en contact avec les contacts piles.

9V Les piles sont déjà insérées dans les télécommandes. Ne pas refermer tout de suite les capots. Si l’installation murale des produits doit être différée, retirer une pile dans les produits restés ouverts pour éviter une surconsommation.

Mémoriser les éléments supplémentaires

Si votre installation ne comprend que les éléments d’un kit PROTEXIOM, passer directement à la page 12 Les éléments achetés séparément doivent être mémorisés dans la centrale/transmetteur téléphonique. Rappel : les éléments du kit sont déjà mémorisés dans la centrale/transmetteur téléphonique.

1/ Mise en mode mémorisation de la centrale/transmetteur téléphonique

Sur la centrale/ transmetteur téléphonique 1 Pour ouvrir la mémoire, donner une impulsion sur le bouton, le voyant rouge s’allume.

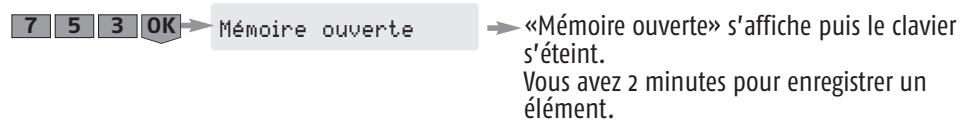

Vous avez 2 minutes pour enregistrer un élément.

La période de 2 minutes est relancée dès qu’un élément est enregistré. Le bip sonore vous signale que l’élément est bien enregistré dans la centrale. Passé le délai de 2 minutes, vous devez revenir au mode mémorisation en ré-appuyant sur le bouton de la centrale. Pendant la période de 2 minutes (voyant allumé), il n’y a pas de test de l’installation possible.

Si vous souhaitez ajouter des éléments alors que la centrale est déjà installée et que le système est déjà fonctionnel, pour éviter d’ouvrir la centrale/transmetteur téléphonique, vous pouvez entrer en mode mémorisation simplifié en allant dans le menu 753, voir page 30. La mise en mode mémorisation n’est possible que si le système est à l’arrêt.

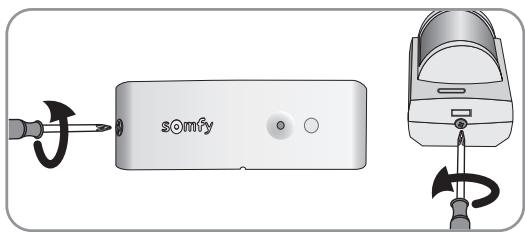

Si vous ouvrez la centrale/transmetteur, vous devez neutraliser l’autoprotection en appuyant sur OFF de la télécommande jusqu’à extinction du voyant.

2/ Mémorisation des éléments (pendant le mode mémorisation de 2 minutes)

Un clavier LCD ultra plat supplémentaire

2 Donner une impulsion sur le bouton.

1 Ouvrir la sirène.

1 Impulsion sur «OFF»

2 Donner une impulsion sur le bouton. 3 ...

Il n’est pas possible de mettre en route le système pendant la période de mémorisation. Il faut attendre 2 minutes sans action.

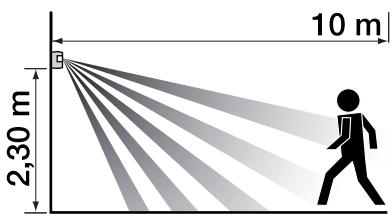

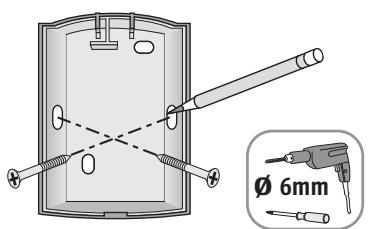

2 Refermer le capot. 3 Tester l’élément : 2,30 m du sol. Les détecteurs sont sensibles à la chaleur : ne jamais orienter le détecteur de mouvement directement vers une fenêtre, au-dessus ou en face d’une source de chaleur (radiateur, convecteur ou cheminée) ou dans une véranda pour éviter tout déclenchement intempestif. Ce détecteur est déconseillé dans un garage en raison de la présence de rongeurs qui pourraient occasionner un déclenchement intempestif. Les rayons des différents détecteurs de mouvement ne devront pas se croiser.

Détecteur de mouvement pour habitat avec chien

Ce détecteur est déconseillé dans un garage en raison de la présence de rongeurs qui pourraient occasionner un déclenchement intempestif.

Le reste de l’installation et le test sont identiques au détecteur de mouvement

Il détecte l’ouverture d’une fenêtre, la vibration exercée sur la vitre lors d’une tentative d’intrusion et le bris de cette vitre.

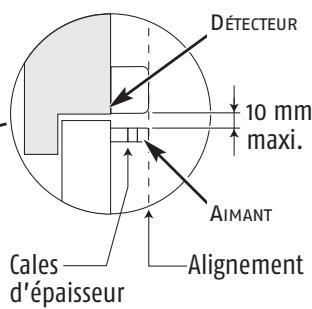

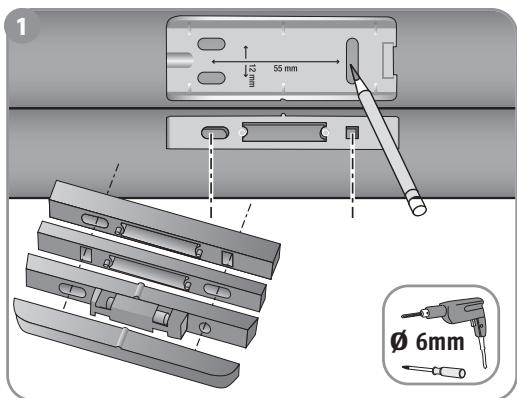

Le détecteur et son aimant se montent de la même manière que pour le détecteur d’ouverture (voir page 12).

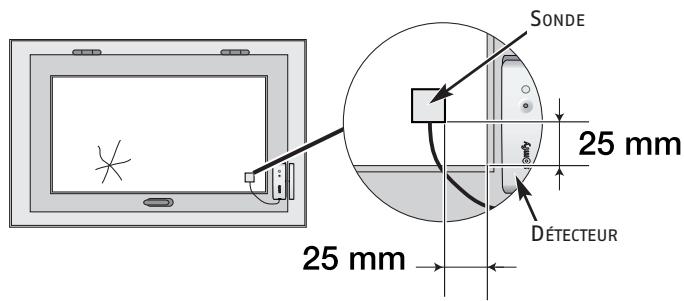

SONDE Coller la sonde de bris de vitre dans un coin de la fenêtre à 25 mm de l’angle à l’aide de son adhésif double face sur une vitre propre et sèche

à une température idéale comprise entre 21 °C et 35 °C. Appuyer fermement sur la sonde de bris de vitre pour assurer un collage efficace. Test du détecteur seul : voir page 12.

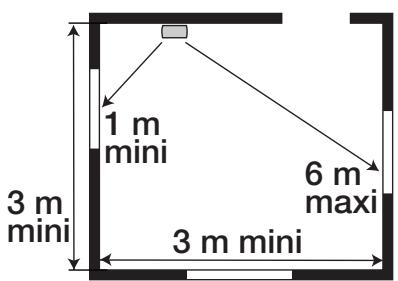

DÉTECTEUR Détecteur audiosonique de bris de vitres

■ 3,65 m pour des vitres en verre trempé ou feuilleté (3,2 à 6,4 mm) ou tout autre type de vitre.

Ne pas placer le détecteur audiosonique sur le même mur que les vitres à protéger. 1 Fixer le détecteur au mur à environ 2 m du sol.

2 Refermer le capot.

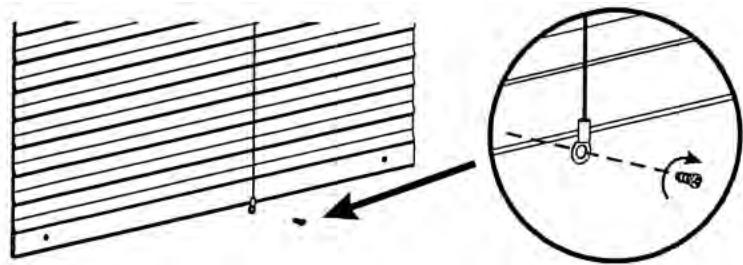

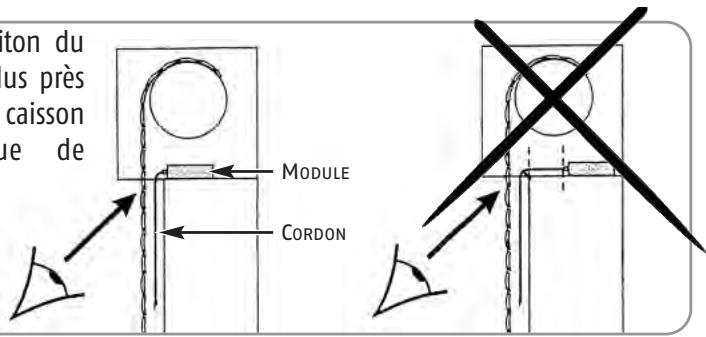

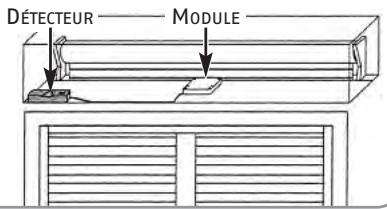

Il est installé à l’intérieur du caisson du volet. 1

Fixer le module carré, à l’aide d’au moins 3 des 4 vis fournies, à plat, au centre du caisson de façon à libérer la course du cordon sans risquer son cisaillement.

4 Fixer le détecteur.

5 Refermer le capot.

6 Tester le détecteur :

Appuyer sur le bouton du détecteur. ...

Appuyer sur le bouton.

Pendant 2 mn, le voyant s’allume à chaque ouverture/ fermeture de la porte de garage.

Déclenchement du détecteur après une durée maximum de

des ondes radio), en tenant compte de la longueur du fil pour le branchement. Attention à ne pas percer les fils électriques à l'intérieur du mur. Refermer le capot et brancher l’adaptateur secteur.

Détecteur de fumée

■ à plus de 60 cm de tout angle de la pièce

Ne pas installer le détecteur :

■ A moins de 1 mètre des bouches de chauffage, de refroidissement ou d’aération. La

fumée pourrait être éloignée ou diluée.

■ Dans un local où il y a un risque de condensation. Les salles de bains et buanderies sont à proscrire. ■ Là où les fumées peuvent se dégager (cuisine ou garage peu ventilé) et générer des alarmes indésirables. ■ Dans un endroit trop poussiéreux ou gras. 1

Fixer le socle au plafond.

2 Refermer le détecteur.

3 Tester le détecteur :

Appuyer de façon prolongée sur la touche, un signal sonore puissant de 85 dB doit retentir.

Fixer les éléments

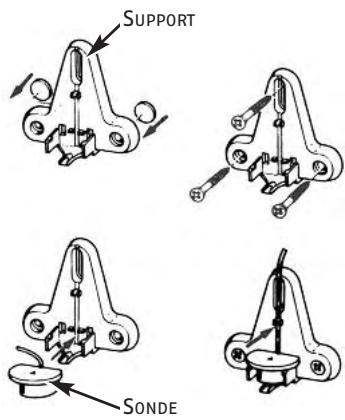

Détecteur de présence d’eau

Fixer le support de la sonde au mur et au ras du sol.

Fixer le boîtier du détecteur contre le mur à environ 1 mètre du sol.

Refermer le capot. SONDE

5 Tester le détecteur :

Verser de l’eau entre les 2 électrodes de la sonde. La sirène d’intérieur sonne de façon atténuée pendant 2 minutes. Pour arrêter l’alarme, appuyer sur la touche «OFF» de la télécommande. A la fin du test, enlever l’eau et sécher les électrodes.

Il doit être à l’intérieur de l’habitat. Il est conseillé de l’installer près de la porte d’entrée.

Si vous souhaitez commander une motorisation de porte de garage ou de portail, installer impérativement le clavier en vue de ces automatismes pour des raisons de sécurité. 1 HAUT - UP

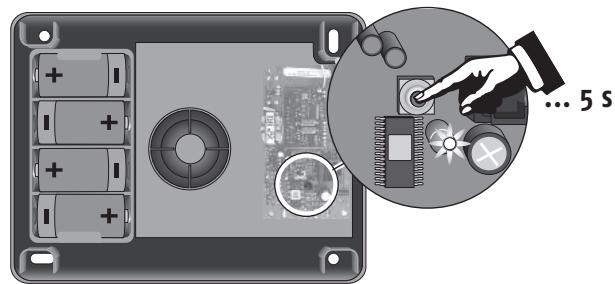

Appuyer sur le bouton de la sirène environ 5 secondes jusqu’à ce que le voyant s’éteigne.

Si vous ne souhaitez pas paramétrer votre système par ordinateur, ne branchez pas le câble secteur ni le câble Ethernet droit. Tous les téléphones (fax et répondeurs) doivent être branchés derrière la centrale/transmetteur téléphonique. Dans la mesure du possible, elle doit être éloignée des fils électriques pour assurer une meilleure transmission radio. Ne pas brancher la centrale/transmetteur téléphonique derrière un micro standard. Voir cas particuliers de raccordement en page suivante.

Ne pas brancher la prise RJ11 du cordon téléphonique dans une prise murale Ethernet.

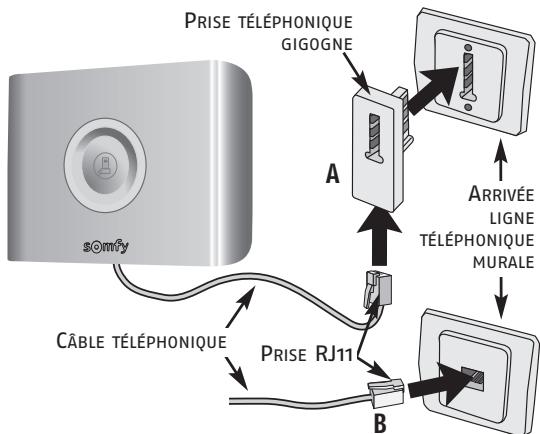

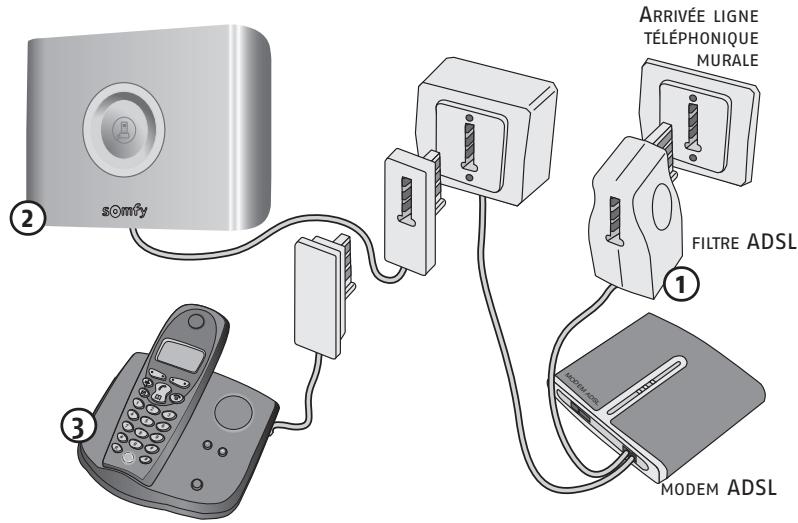

PRISE TÉLÉPHONIQUE GIGOGNE Le cordon téléphonique est livré en deux parties :

– un câble téléphonique avec une prise RJ11 à chaque extrémité; – une prise téléphonique gigogne.

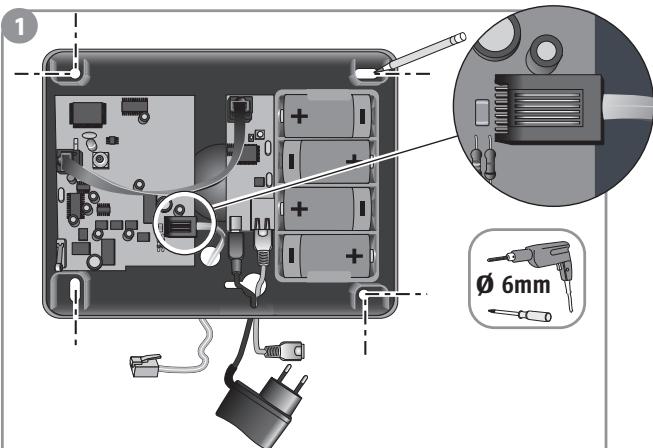

A ARRIVÉE Brancher une extrémité du câble téléphonique sur le transmetteur.

■ à l’aide de votre ordinateur. Ce moyen présente l’avantage de paramétrer votre système de façon plus conviviale et plus rapide, voir manuel complémentaire.

Vous pouvez utiliser conjointement votre ordinateur et le clavier LCD. Vous devez également enregistrer votre annonce d’accueil, voir page 38.

Vous devez impérativement personnaliser ces codes sur le clavier.

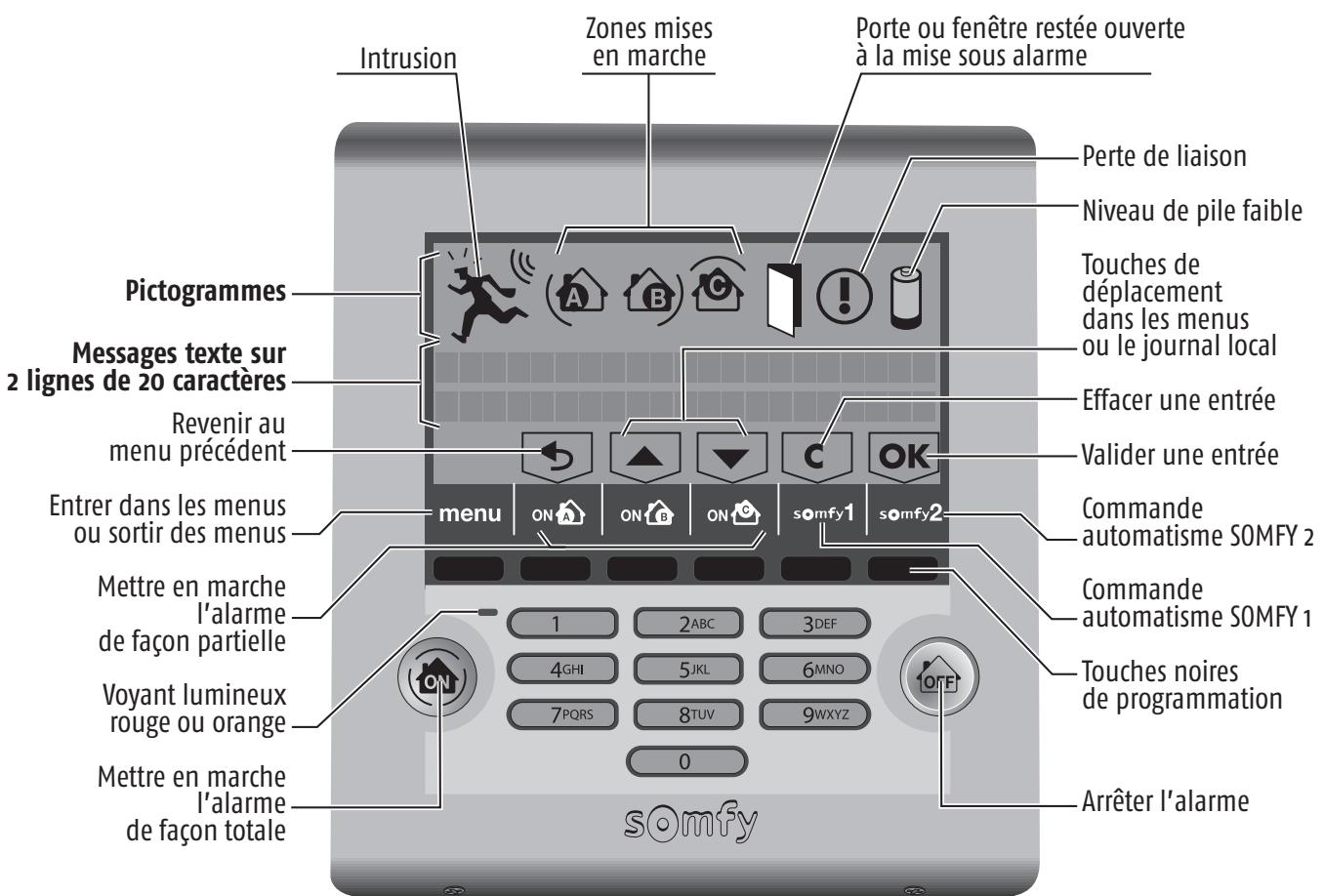

Zones mises en marche

Touches de déplacement dans les menus ou le journal local

Messages texte sur 2 lignes de 20 caractères Revenir au menu précédent

Entrer dans les menus ou sortir des menus

Commande automatisme SOMFY 2

Pour passer d’un menu à un autre, utiliser les touches Après appui sur la touche

Attendre que le voyant rouge ne clignote plus pour entrer une donnée.

Pour sortir définitivement des menus, appuyer sur la touche

jusqu’à ce que l’écran s’éteigne.

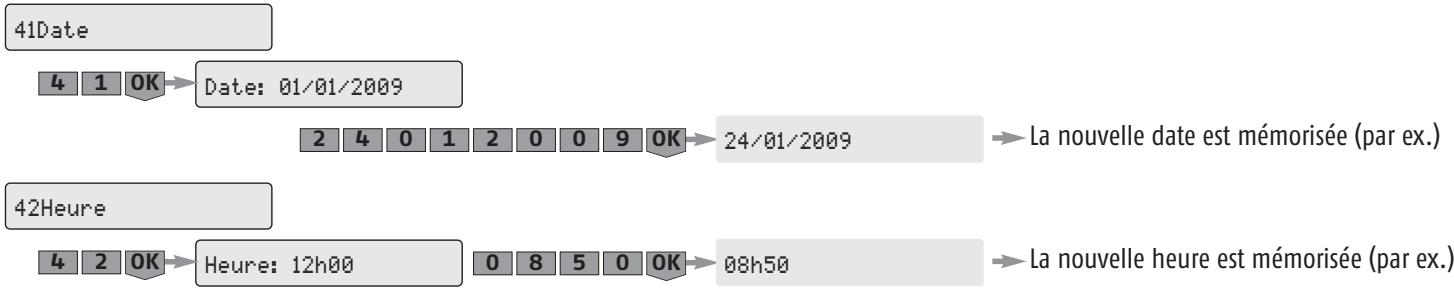

- les numéros de renvois, en grisé ci-dessous - la date et l’heure. 1 Langue

2. Personnalisation des codes sur le clavier 2 OK

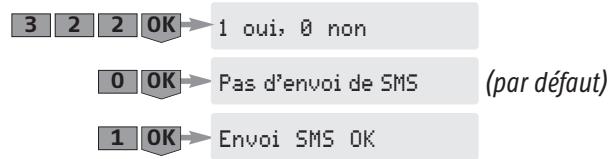

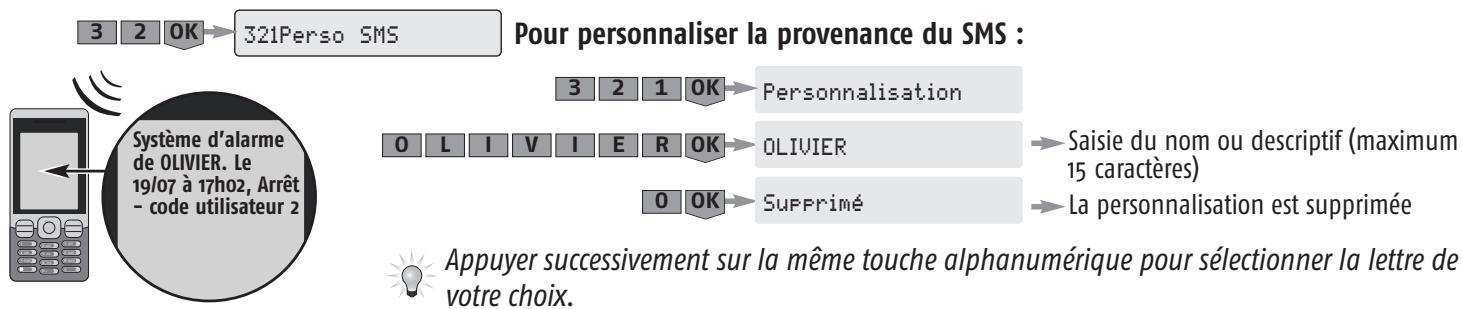

Pour être prévenu par l’envoi d’un SMS, soit lors des mises en marche/arrêt, soit en cas d’alarme

(sous réserve de l’inscription au service « Envoi de SMS » auprès de votre opérateur). Ce service fonctionne uniquement sur une ligne France Telecom.

32Envoi SMS Ne pas activer cette fonction en cas de présence d’une box.

3 Appuyer successivement sur la même touche alphanumérique pour sélectionner la lettre de votre choix. 322SMS si code util2

Exemple : être prévenu du retour de l’école de son enfant, ou de l’arrivée et du départ de la femme de ménage.

323SMS si code util3

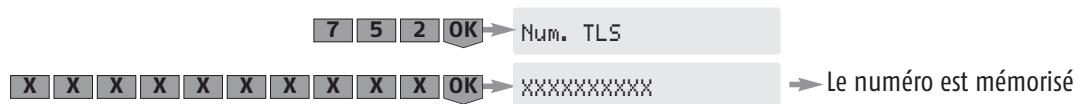

Pour mémoriser un deuxième numéro de téléphone portable pour l’envoi d’un SMS : 3 Les menus suivants permettent de personnaliser les BIP! sonores et le fonctionnement des sirènes de votre installation. Pour bénéficier d’un DING DONG! sur la sirène d'intérieur à l’ouverture d’une porte 731Kiela actif protégée par un détecteur d’ouverture de la zone A (avec déclenchement temporisé), sous alarme partielle (zone A) :

Toute détection par un détecteur d’ouverture en zone A avec déclenchement temporisé entraîne un DING DONG! sur la sirène d'intérieur (fonction KIELA) si le système est en mode partiel et en zone A et si cette fonction KIELA est sélectionnée dans le menu 731 ci-dessus.

- de bâtir des scénarios de montée/descente des volets roulants ou d’allumage/ extinction de l’éclairage. Au préalable, lire la notice du moteur/récepteur Somfy que vous souhaitez déclencher (voir chapitre « mémorisation des télécommandes »).

761Prog automatismes

- appuyer sur est mémorisé

Pour mémoriser le récepteur d’éclairage :

- ouvrir la mémoire du récepteur d’éclairage (se reporter à sa notice); - appuyer sur

- débrancher le cordon téléphonique de la centrale/ transmetteur téléphonique du côté du mur ;

- neutraliser l’autoprotection de la centrale/transmetteur téléphonique en appuyant sur OFF de la télécommande jusqu’à l’extinction du voyant ; - vous disposez de 2 minutes pour ouvrir la centrale/ transmetteur téléphonique et la décrocher du mur ; - débrancher tous les câbles à l’intérieur de la centrale/ transmetteur téléphonique ; - ouvrir le capot de la motorisation du portail ; - approcher le centre de la centrale/transmetteur téléphonique du boîtier électronique du portail, sous le capot ; - ouvrir la mémoire de la motorisation du portail (se reporter à sa notice) ; - appuyer sur 7 6 1 3 OK La motorisation du portail est

7 6 1 4 OK La motorisation de la porte de - appuyer sur

garage est mémorisée

(et de tous les claviers LCD de l’installation) : 7

La touche commandera le portail La touche commandera la porte de garage

2 OK La touche commandera le portail La touche commandera la porte de garage

2 OK - soit à la mise en marche de l’alarme quand vous quittez votre domicile 7641VR si intrusion

- soit à l’arrêt de l’alarme quand vous regagnez votre domicile

- soit à la mise en marche de l’alarme quand vous quittez votre domicile, soit à l’arrêt de l’alarme quand vous regagnez votre domicile

Allumage de l’éclairage à la mise en marche totale

Allumage de l’éclairage à la mise en marche totale ou partielle

Allumage de l’éclairage à l’arrêt de l’alarme

Pour annuler la programmation horaire, mettre tous les jours à «0».

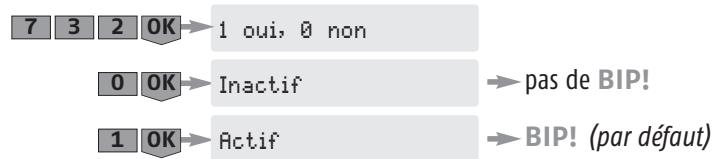

Pour bénéficier ou non d’un BIP! sonore à la mise sous alarme automatique, et pour régler le délai entre ce BIP! sonore et la mise sous alarme automatique :

Pour annuler la programmation horaire, mettre tous les jours à «0».

Pour régler l’écart entre l’heure programmée et l’heure réelle d’allumage et d’extinction, de façon aléatoire :

Pour régler l’écart entre l’heure programmée et l’heure réelle de montée et de descente, de façon aléatoire :

8h30, l’heure réelle de montée sera comprise entre 8h30 et 8h45, à une heure différente pour chaque jour sélectionné.

SIMULATIONS DE PRESENCE LIEES A L’ETAT DU SYSTEME : pour lier l’état du système pour lequel les simulations de présence (lumière et volets roulants) programmées ci-dessus se produisent.

La simulation se produit uniquement quand le système est sous alarme partielle

Ce menu permet de lire l’adresse IP de la carte interface ordinateur (Protexiom 400 et 600).

Mise en marche ON sans code Automatisme 1 touche Automatisme 2 touche Numéro de renvoi téléphonique 1 Numéro de renvoi téléphonique 2 Numéro de renvoi téléphonique 3 Numéro de renvoi téléphonique 4 Adresse IP

Cela nécessite une ligne France Telecom dans le local où est installé le système d’alarme.

Si vous optez pour un clavier LCD ultra plat (disponible en option, réf. 2400933), vous bénéficierez de tous les paramètres avancés décrits précédemment. Dans ce cas, suivre les informations du chapitre «Paramétrer votre système» avec le clavier LCD, page 22.

Pour paramétrer votre système PROTEXIOM 300 à distance :

Entrez en communication avec le transmetteur téléphonique depuis une autre ligne téléphonique ou un téléphone portable Composer le numéro de téléphone de la ligne sur laquelle est branchée le transmetteur. Attendre 3 sonneries...

Saisie du paramètre

(format/exemple) JJMMAAAA HHMM# ex : 12062008 0926# Entrez en communication avec le transmetteur téléphonique depuis une autre ligne téléphonique ou un téléphone portable

Les saisies ne sont pas prises en compte pendant la diffusion d’un message vocal.

Enregistrer l’annonce d’accueil

détecteur s’allume à chaque détection

Vous pouvez interrompre les sirènes et le cycle de renvoi en arrêtant l’alarme en appuyant sur la touche OFF de la télécommande ou code + OFF sur le clavier.

Appuyer sur la touche ON jusqu’à l’extinction du voyant.

Tester la transmission téléphonique uniquement (PROTEXIOM 400 et 600)

Activer le transmetteur téléphonique uniquement

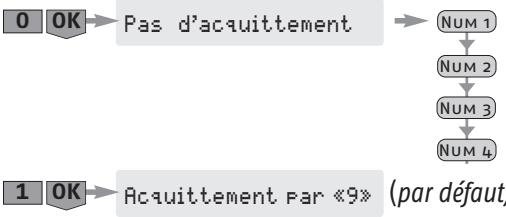

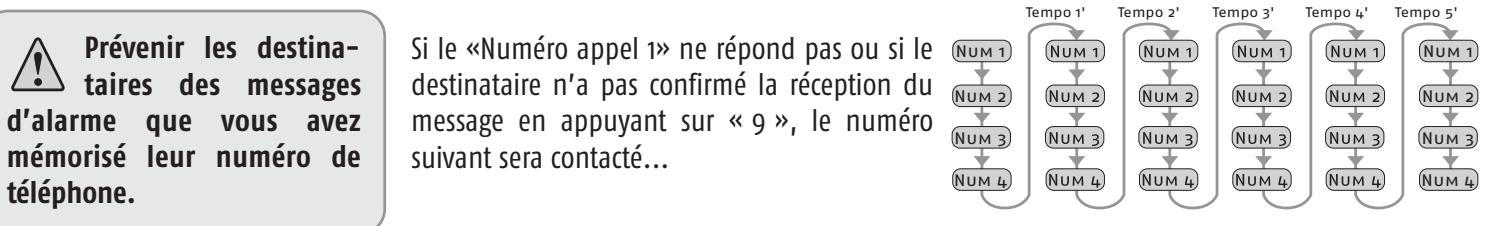

Le cycle d’envoi du message d’alarme sur les 4 numéros de téléphone débute.

1 Entrer le code SOS silence

(doit être mémorisé dans le menu 24)

2 Arrêter le cycle de renvoi des messages d’alarme en appuyant sur la touche OFF de la télécommande ou code + OFF sur le clavier.

Tester l’ensemble du système

Mettre en marche l’alarme en mode total, puis sortir de la maison.

Après les 2 minutes de temporisation de sortie, ouvrir toutes les portes et fenêtres munies de détecteurs d’ouverture.

Passer devant au moins un détecteur de mouvement. Les sirènes se déclenchent. Laisser sonner les sirènes pendant un temps au moins égal à la temporisation de renvoi téléphonique programmée.

Identifier les détecteurs ayant déclenchés l’alarme (voir page 46).

Si un problème est survenu lors du test, se reporter page 48, Problèmes rencontrés.

En mode total (3 zones sous alarme)

Une série de BIP! rapide signale un défaut : voir p. 44 et 45.

Lors de la mise en marche de l’alarme, le système est fonctionnel après 2 minutes. Pendant ce délai, les déplacements ne sont pas détectés.

Arrêt de l’alarme

2 1 Entrer un des 3 codes utilisateur 2 Appuyer sur

Utiliser le système

Utilisation à distance La fonction « Utilisation à distance » n’est pas garantie hors ligne France Telecom. 1 Entrer en communication avec le transmetteur téléphonique depuis un téléphone extérieur à l’habitat :

Si un défaut est détecté, le voyant orange clignote, le défaut est signalé sur l’écran.

Entrer dans le journal, taper le code installateur, appuyer sur 5 «Liste des éléments» pour plus de précisions.

et consulter le menu

Type de message mémorisé

Catégorie + Alarme ou Perte de liaison.

Système d’alarme. Le 13/05 à 15h05, Système d’alarme de OLIVIER. Le 13/05 à 15h05, Marche - code utilisateur 2

Appuyer sur la touche

- la porte de garage s’ouvre.

Déclenchement du système

Appuyez sur les touches

(alarme, défaut, mise en marche/arrêt) sont mémorisés dans le journal avec la date et l’heure

Elément arraché + date et heure + message spécifique (en synthèse vocale)

Envoyées à distance

Les informations du système

du clavier clignote.

P il e f a i bl e signalé sur Z on e . . . l’écran lors de l’appui sur les touches ______-.

APPUYER SUR LA TOUCHE DU

(pour ne pas déclencher l’alarme)

2 Changer les piles de l’élément

Entrer le code ou utilisateur puis appuyer sur

«OFF» jusqu’à extinction du voyant. Vous disposez de 2 minutes pour ouvrir l’élément concerné.

Insérer des piles alcalines ou lithium (télécommande, détecteur d’ouverture) neuves de même marque, d’un même lot, en respectant bien les polarités + et –.

Participons à la protection de l’environnement ! Votre système d’alarme contient de nombreux matériaux valorisables ou recyclables, dont les piles. Confiez vos produits et vos piles à un point de collecte ou un centre de service agréé pour que son traitement soit effectué.

Il faut reprogrammer la date et l’heure du transmetteur téléphonique après le changement de ses piles.

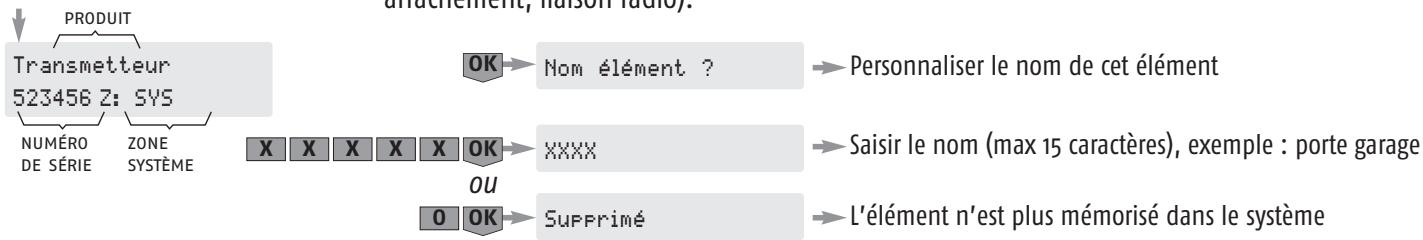

Effacer l’élément concerné en allant dans le menu «5Liste des éléments», voir page 27.

A Neutraliser l’autoprotection de l’installation (pour ne pas déclencher l’alarme).

B Appuyer sur «OFF» jusqu’à extinction du voyant.

Effacer tous les éléments mémorisés dans la centrale/transmetteur

3 Maintenir le bouton appuyé tout en remettant la pile.

4 Attendre le bip sonore et le clignotement du voyant, puis relâcher le bouton. Le voyant doit clignoter.

Mémoriser de nouveau la date et l’heure, voir page 27. Personnaliser de nouveau les éléments, voir page 27.

En cas de perte du code installateur, procéder aux étapes A et B ci-dessus.

Récapitulatif des éléments sauvegardés ou non après effacement des éléments

La date et l’heure

La personnalisation des éléments

Les numéros de téléphone d’envoi d’alarme

La personnalisation des SMS La programmation de tous les automatismes Toutes les programmations horaires

■ La sirène est-elle mémorisée sur la centrale/transmetteur ? Avez-vous bien programmé le bip sonore sur la sirène ? voir page 29. Porte ouverte ? Piles défectueuses, voir page 46, « Remplacement des piles ». Avez-vous mis les piles dans la sirène ? Avez-vous bien mis la centrale/transmetteur en mode mémorisation ? Les piles sont-elles dans le bon sens ? La temporisation de sortie de 2 minutes n’est-elle pas en cours ? La temporisation de 10 secondes après un déclenchement n’est-elle pas en cours pour la sirène extérieure ? La temporisation de 10 secondes après le déclenchement d’une sirène extérieure n’est-elle pas en cours ? La temporisation de 10 secondes après un déclenchement n’est-elle pas en cours pour la sirène d’intérieur ? Le réglage du niveau sonore accessible depuis le clavier LCD est-il correctement réglé ? Les piles sont-elles en bon état ? La sirène est-elle fixée correctement sur le mur ? Le capot est-il fermé et verrouillé ? La pédale d’autoprotection est-elle correctement positionnée ?

... sur un détecteur de mouvement

Symptômes Pas de bip sonore lors de l’appui sur la touche du détecteur Impossible de mémoriser le détecteur dans la centrale/transmetteur lors de l’appui sur la touche.

■ ■ Le capot est-il fermé ? Avez-vous mis les piles dans le détecteur ? Avez-vous bien mis la centrale/transmetteur en mode mémorisation ? Le détecteur est-il fixé à la bonne hauteur sur le mur ? Avez-vous franchi au moins deux rayons (voir page 12) ? Les piles sont-elles en bon état et bien mises ? Les piles sont-elles installées dans le bon sens depuis au moins 1 minute ? Le détecteur est-il fixé correctement sur le mur ? Le capot est-il fermé ? La pédale d’autoprotection est-elle correctement positionnée ? La pièce dans laquelle est positionnée le détecteur était-elle vide depuis plus de 2 minutes ? Les commutateurs de groupe sont-ils correctement réglés ? (voir page 9) Vérifier la zone de couverture du détecteur. Le détecteur n’est-il pas placé près d’une source de chaleur ? La pièce n’est-elle pas habitée par des animaux (rongeurs, oiseaux) ? Des éléments dans le champ d’action du détecteur ne bougent-ils pas ? (rideau, plante lors d’un courant d’air)

Problèmes rencontrés

... sur un détecteur d’ouverture Symptômes Avez-vous mis la pile dans le détecteur dans le bon sens ? Avez-vous bien mis la centrale/transmetteur en mode mémorisation ? L’aimant est-il installé à une distance correcte du détecteur ? Les repères sont-ils bien alignés ? (voir page 12) La pile est-elle en bon état et bien mise (le + sur le dessus) ? Le détecteur est-il fixé correctement sur la porte ou la fenêtre ? Le capot est-il fermé ? La pédale d’autoprotection est-elle correctement positionnée ? La temporisation de sortie de 2 minutes n’est-elle pas en cours ? Les commutateurs de zones sont-ils correctement réglés ? (voir page 9)

... sur un élément de commande

Avez-vous entré à 3 reprises un code erroné ? (le blocage dure 2 minutes).

Avez-vous bien programmé le bip sonore sur le transmetteur ? (voir page 29). Avez-vous correctement programmé les numéros du renvoi téléphonique ? Votre système était-il sous alarme totale ? La temporisation de renvoi téléphonique est-elle terminée ? La prise du cordon téléphonique est-elle bien raccordée ? Avez-vous correctement programmé les numéros du renvoi SMS, les numéros de serveurs et validé le renvoi sur le code utilisateur 2 ou 3 ? Avez-vous bien effectué une mise en marche totale ou un arrêt à partir des codes utilisateur 2 ou 3 ? Le téléphone devant recevoir le message SMS était-il en fonctionnement et joignable au moment du renvoi ? Assurez-vous que votre opérateur téléphonique propose le service SMS (fonctionne sur ligne France Telecom).

Le fonction n'est pas totalement garantie hors ligne France Telecom.

Détecteur audiosonique de bris de vitres

Rayon d’action de 10 mètres avec un angle de 90 °.

Pas de détection entre le sol et le détecteur. ■ Distance maximum entre aimant et détecteur de 10 mm sur du bois et de Ouverture 5 mm sur du fer doux. ■

(pour éviter de transmettre en cas de fausse manipulation).

■ Envoi possible de SMS lors des mises en marche/arrêt sur les deux codes d’accès. Mise en marche totale/arrêt à distance en mode vocal par appui sur les touches du combiné (codes DTMF).

Détecteur de fumée

Détecteur de présence d’eau Détecteur de coupure secteur

Mise en marche / arrêt du système.

■ Retour d’informations visuelles lors des commandes (suivant modèle). ■
