Pour autant, nous vous recommandons fortement : - de lire attentivement cette notice d’utilisation en suivant très précisément pas à pas les indications de montage et de fonctionnement pour utiliser dans les meilleures conditions votre système d’alarme PROTEXIOM. - de bien conserver cette notice d'utilisation pendant toute la durée de vie du produit. - de compléter et de retourner impérativement le Certificat de garantie joint à cette notice ainsi que la photocopie de la facture d’achat à l’aide de l’enveloppe « T » jointe (voir page 31). Il est par ailleurs indispensable, pour assurer votre sécurité, d’observer au niveau du comportement un minimum de précautions : 1. Bien verrouiller toutes les issues (portes, fenêtres,...). 2. Ne jamais cacher les clefs à l’extérieur (paillasson, pot de fleurs, boîte à lettres,...). 3. Ne faire figurer sur votre porte-clefs ni nom, ni adresse. 4. Ne jamais laisser la télécommande visible (sur un meuble, une table,...). 5. Ne jamais laisser sur votre répondeur un message signalant votre absence.
Surveillance d’intrusion - Connecter les piles et refermer les capots des détecteurs de mouvement, du clavier, du détecteur d’ouverture puis de la centrale/sirène ( page 14 ). - Les éléments du système PROTEXIOM sont déjà reconnus entre eux. Si votre installation ne comporte pas d’autres éléments, passer directement au paragraphe « TEST DE LIAISON DES DETECTEURS ». - Le clavier de votre composition est livré avec le code usine 1234. Pour le personnaliser, voir page 20.
- Maintenir appuyée la touche OFF de la télécommande jusqu’au 2ème bip sonore sur la centrale/sirène : vous disposez de 2 minutes pour :
Composer le code de base à 4 chiffres 1234 et appuyer sur la touche OFF du clavier mural : un bip sonore doit retentir sur la centrale/sirène et chaque autre sirène.
Appuyer sur la touche OFF de la télécommande en divers endroits à l’intérieur comme à l’extérieur de l’habitat : un bip sonore doit retentir sur la centrale/sirène et chaque autre sirène à chaque appui, vous permettant de délimiter la portée de la télécommande en fonction de l’environnement.
- Appuyer sur la touche OFF de chaque télécommande supplémentaire jusqu’à l’obtention d’un bip sur la centrale/sirène.
Mise sous alarme Votre habitation sera sous alarme en zone 1 temporisée à l’issue de la temporisation de sortie de 2 minutes (+ 1 bip sonore à la fin de cette temporisation de sortie).
1 bip sonore. Si une série de bips sonores est émise, lors de la mise sous alarme ou de l’arrêt, ou bien si un voyant clignote sur la centrale/sirène : - identifier le type de défaut sur la centrale/ sirène grâce aux voyants , , 1 , 2 , ou 3 - identifier l’origine du défaut en appuyant 1 fois sur la touche en façade de chaque détecteur d’intrusion : 1 bip sonore : détecteur non concerné 1 série de bips sonores ou pas de bip : le détecteur est à l’origine du défaut.
• des détecteurs de mouvement miniaturisés • des détecteurs de mouvement pour habitat avec chien • des détecteurs d’ouverture miniaturisés • des détecteurs d’ouverture et de bris de vitre • des détecteurs audiosoniques de bris de vitres • des détecteurs pour volet roulant • des détecteurs de fumée Détecteurs d’intrusion
• associée au transmetteur téléphonique et à un ordinateur compatible PC, une caméra vidéo pour bénéficier d’une fonction vidéosurveillance • • • Détecteur de mouvement pour habitat avec chien
Détecteur audiosonique de bris de vitres
Détecteur de présence d’eau

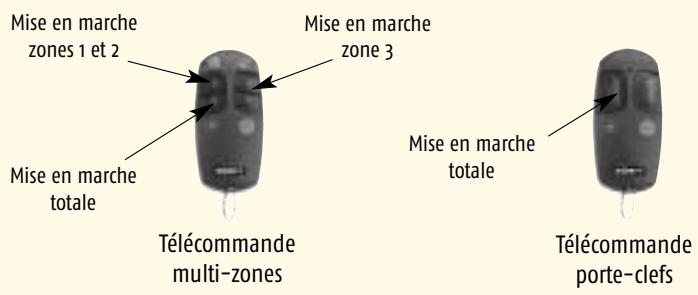

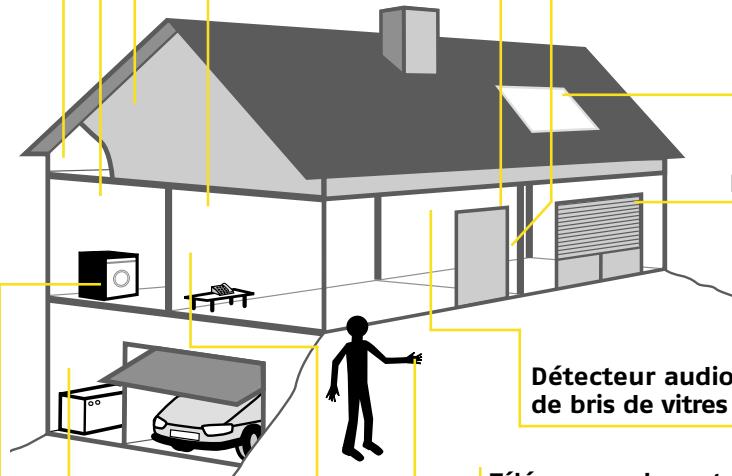

Télécommande multi-zones • En vous inspirant de la maison ci-dessus, composez le système d’alarme le mieux adapté à vos attentes. Votre revendeur est bien sûr disponible pour vous aider et vous faire bénéficier de toute son expérience.

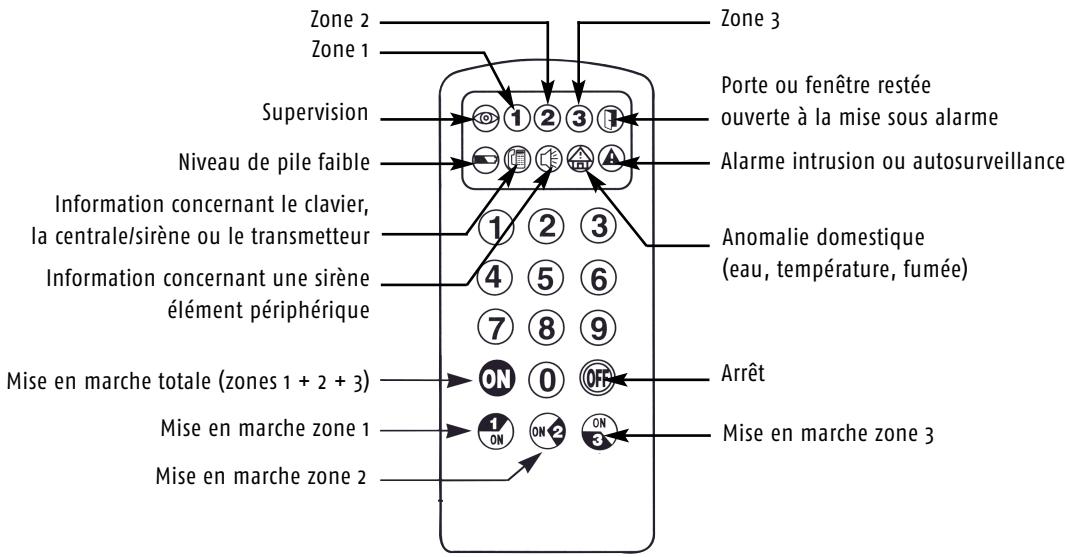

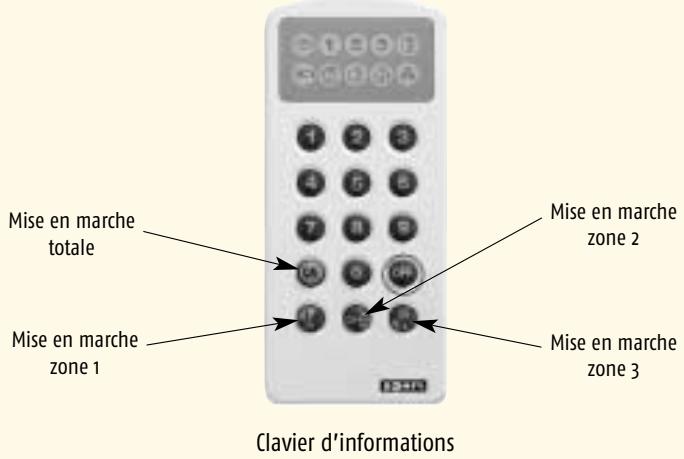

C’est au moyen d’une télécommande, d’un clavier de commande mural, ou d’un clavier d’informations, que la surveillance d’intrusion peut être mise en marche ou arrêtée.
- dans le cas de sirènes : mise en marche ou arrêt du système d’alarme ; porte ou fenêtre, protégée par un détecteur d’ouverture, restée ouverte à la mise sous alarme (page 24), avertissement du déclenchement de l’alarme au bout de 20 secondes lors de l’entrée dans l’habitat sous alarme (page 25). - dans le cas du clavier d’informations ou du clavier mural : validation de l’appui correct sur une touche (page 20). • Code d’accès : code confidentiel à 4 chiffres, personnalisé par l’utilisateur, qui permet d’arrêter son système d’alarme sur le clavier d’informations et/ou le clavier mural (voir page 20).
• Supervision : auto-contrôle périodique et automatique par la centrale/sirène du bon fonctionnement (présence, niveau d’usure des piles) des détecteurs, du clavier d’informations, du clavier mural et des sirènes (voir pages 23 et 28). • Zone : espace au sein de votre habitat, protégé par des détecteurs d’intrusion. Votre système PROTEXIOM permet de diviser son habitat en plusieurs zones (chaque zone pouvant être un groupe de pièces à des niveaux différents dans l’habitat) avec un déclenchement de l’alarme de façon immédiate ou temporisé (au bout de 20 secondes) en cas d’intrusion (voir page 10).
LE DETECTEUR DE MOUVEMENT Destiné à surveiller, à l’intérieur de votre habitation, une pièce ou un espace par détection du rayonnement infrarouge émis par un individu se déplaçant dans son champ de vision. Ce champ s’exerce sur un rayon de 12 mètres avec un angle de 90°. Lors d’une détection, le détecteur retransmet l’information à la centrale d’alarme qui se déclenche instantanément pendant 2 minutes. Température d’utilisation : de +5 °C à +55 °C. LE DETECTEUR D’OUVERTURE Destiné à surveiller les entrées et ouvertures de votre habitation (portes, fenêtres, velux...). Composé de 2 éléments (un détecteur et un aimant), l’un placé sur la partie ouvrante, l’autre sur le montant, il détecte toute ouverture par rupture du contact magnétique entre le détecteur et son aimant. Lors d’une détection, le détecteur retransmet l’information à la centrale d’alarme qui se déclenche instantanément pendant 2 minutes. Température d’utilisation : de -10 °C à +70 °C.
LE DETECTEUR AUDIOSONIQUE DE BRIS DE VITRES Destiné à surveiller les surfaces vitrées de la pièce dans laquelle il est posé (séjour avec baies vitrées, vérandas,...). Il détecte, grâce à son microphone incorporé, les vibrations émises par le bris des vitres extérieures jusqu’à 6 mètres. Température d’utilisation : de -10 °C à +50 °C. LE DETECTEUR DE MOUVEMENT POUR HABITAT AVEC CHIEN Destiné à surveiller, à l’intérieur de votre habitation, une pièce ou un espace avec la présence d’un chien, le détecteur de mouvement pour habitat avec chien réagit à la conjugaison du mouvement et du rayonnement infrarouge émis par un individu se déplaçant dans son champ de vision. Ce dernier s’exerce sur un rayon de 10 mètres avec un angle de 140°. Lors d’une détection, le détecteur retransmet l’information à la centrale, et la sirène se déclenche pendant 2 minutes. Température d’utilisation : de +5 °C à 55 °C. LE DETECTEUR POUR VOLET ROULANT Le détecteur pour volet roulant détecte tout déroulement ou enroulement d’environ 5 cm du volet roulant sur lequel il est placé et transmet l’information par radio à la centrale. Le détecteur pour volet roulant est constitué de 2 parties : - Un module carré renfermant une poulie et un cordon enroulé autour de celle-ci. - Une partie électronique qui transmet l’information par radio à la centrale. Ces 2 parties sont reliées par un câble de 1 mètre. Le détecteur pour volet roulant détecte le déplacement du volet roulant de la façon suivante : - Le cordon fixé à la dernière lame du volet roulant suit le déplacement du volet roulant en s’enroulant et se déroulant autour de la poulie. - 2 contacts magnétiques et 3 aimants positionnés sur la poulie permettent de détecter un déplacement de 5 cm environ et d’éviter ainsi toute fausse alarme (déplacement inférieur à 5 cm dû au vent, choc ou courant d’air). Température d’utilisation : de +5 °C à 55 °C.
- soit de 17 °C MINI = la température ne doit pas descendre en deçà. - soit de 21 °C MAXI = la température ne doit pas monter au-delà. En cas d’anomalie, un bip sonore retentit sur les détecteurs de présence d'eau et de température et la sirène atténuée de la centrale retentit pendant 2 minutes. LE DETECTEUR DE FUMEE Le détecteur de fumée contribue à la protection de votre vie et de votre habitat 24 heures sur 24. Il est spécialement étudié pour la surveillance des habitations privées (maison, appartement, mobile home, caravane et camping car). Fixé au plafond de la pièce à surveiller, le détecteur de fumée détecte l’opacité de l’air ambiant grâce à sa chambre optique. Le détecteur de fumée, conformément à la législation en vigueur, ne comporte pas de source radioactive. En cas de détection de fumée, une alarme sonore retentit sur le détecteur et la centrale/sirène retentit pendant 2 minutes.
LA TELECOMMANDE PORTE-CLEFS (livrée avec PROTEXIOM 30) Elle permet la mise en marche totale et l’arrêt du système de surveillance. Par un appui prolongé sur la touche ON, elle permet également le déclenchement de la (des) sirène(s) en cas d’urgence. Température d’utilisation : de -10 °C à +55 °C. LA TELECOMMANDE MULTI-ZONES (livrée avec PROTEXIOM 50) Elle permet 2 types de mise en marche partielle, la mise en marche totale et l’arrêt du système de surveillance. Par un appui prolongé sur la touche ON, elle permet également le déclenchement de la (des) sirène(s) en cas d’urgence. Température d’utilisation : de -10 °C à +55 °C. LE CLAVIER MURAL (livré avec PROTEXIOM 30) Dans le cadre d’un usage familial, le clavier mural permet la mise en marche et l’arrêt du système de surveillance par un code confidentiel à 4 chiffres évitant ainsi l’usage de plusieurs télécommandes. Température d’utilisation : de -10 °C à +55 °C. LE CLAVIER D’INFORMATIONS (livré avec PROTEXIOM 50) Dans le cadre d’un usage familial, le clavier d’informations permet la mise en marche et l’arrêt du système de surveillance par un code confidentiel à 4 chiffres évitant ainsi l’usage de plusieurs télécommandes. De plus, il donne les informations sur le fonctionnement du système à l’aide de voyants et pictogrammes. Température d’utilisation : de -10 °C à +55 °C.

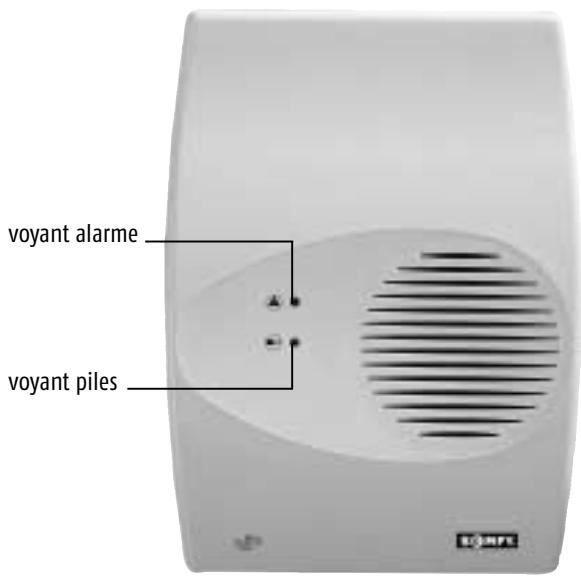

Elle s’enclenche pendant 2 minutes lorsqu’une information d’alarme est donnée par un détecteur et que la centrale est sous surveillance. Température d’utilisation : de -10 °C à +55 °C. Puissance sonore : 117 B +/-6 dB.
Elles possèdent, de plus, une grille de protection anti-mousse. Température d’utilisation : de -25 °C à +70 °C. LE TRANSMETTEUR TELEPHONIQUE VOCAL ET NUMERIQUE Il permet le renvoi automatique à distance par téléphone d’un message d’alarme : • soit par synthèse vocale chez un particulier (voisin, téléphone portable, …) • soit de façon numérique vers un centre de télésurveillance en veille 24h/24. Température d’utilisation : +5 °C à +55 °C.

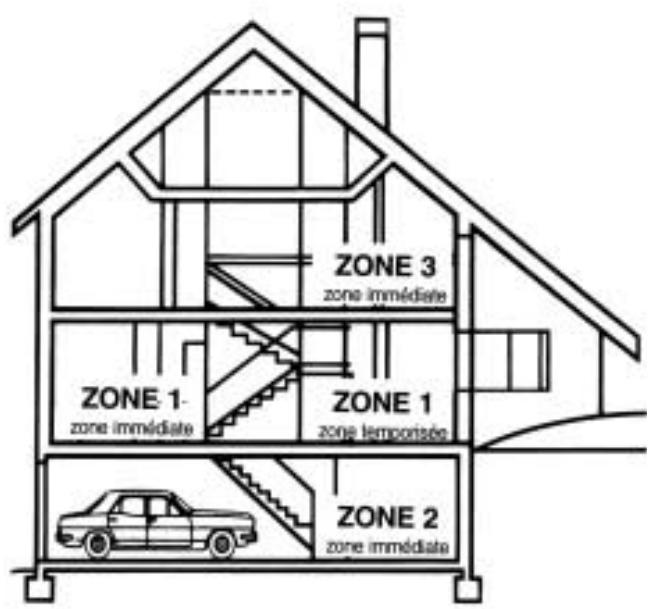

Organisation générale de l’installation Pour réaliser une bonne installation de votre système, nous vous conseillons de vous munir d’un plan de votre habitation (que vous réaliserez vous-même si vous n’en possédez pas) et de schématiser l’implantation des divers éléments en tenant compte des recommandations ci-dessous. • La centrale d’alarme/sirène de PROTEXIOM 30 vous permet de gérer 2 zones dans votre habitat avec un déclenchement immédiat ou différé de 20 secondes de l’alarme en cas d’intrusion. • La centrale d’alarme/sirène de PROTEXIOM 50 permet de découper votre habitation en 3 zones de surveillance (indépendantes). Vous pourrez ainsi choisir un mode de surveillance totale, lorsque vous quittez votre domicile par exemple, ou un mode de surveillance partielle, lorsque vous êtes chez vous et que vous souhaitez surveiller une zone particulière tout en étant présent. La surveillance partielle peut être utilisée pour isoler un étage de la maison, alors qu’un autre niveau est occupé, ou bien pour ne faire fonctionner que les détecteurs périphériques (détecteurs d’ouverture) au niveau des portes et fenêtres, alors que les détecteurs de mouvement sont déconnectés, vous permettant ainsi de déambuler à l’intérieur de votre habitation tout en ayant une protection des points d’accès (la nuit par exemple).
La zone 1 présente, d’autre part, la particularité de permettre 2 types de déclenchement d’alarme en cas d’intrusion : - soit un déclenchement immédiat de l’alarme dès qu’un détecteur situé dans cette zone a envoyé le message radio d’intrusion à la centrale. - soit un déclenchement de l’alarme différé de 20 secondes dès lors qu’un détecteur situé dans cette zone a envoyé le message radio d’intrusion à la centrale. Ce mode de fonctionnement est généralement utilisé pour laisser le temps d’arrêter le système d’alarme depuis une partie intérieure de l’habitat protégée par un détecteur.
Le choix du mode de déclenchement se fait, pour chaque détecteur d’intrusion (détecteur de mouvement ou détecteur d’ouverture), en utilisant les commutateurs situés à l’intérieur de ces produits. Pour personnaliser ce choix, placer les commutateurs 1 et 2 comme suit : Commutateur 1 Sur le détecteur de mouvement
Nota : il est possible à tout moment, au cours de l’installation ou plus tard, de modifier l’affectation d’un détecteur d’une zone à une autre (voir chapitre «changement d’affectation de zone d’un détecteur » page 22).

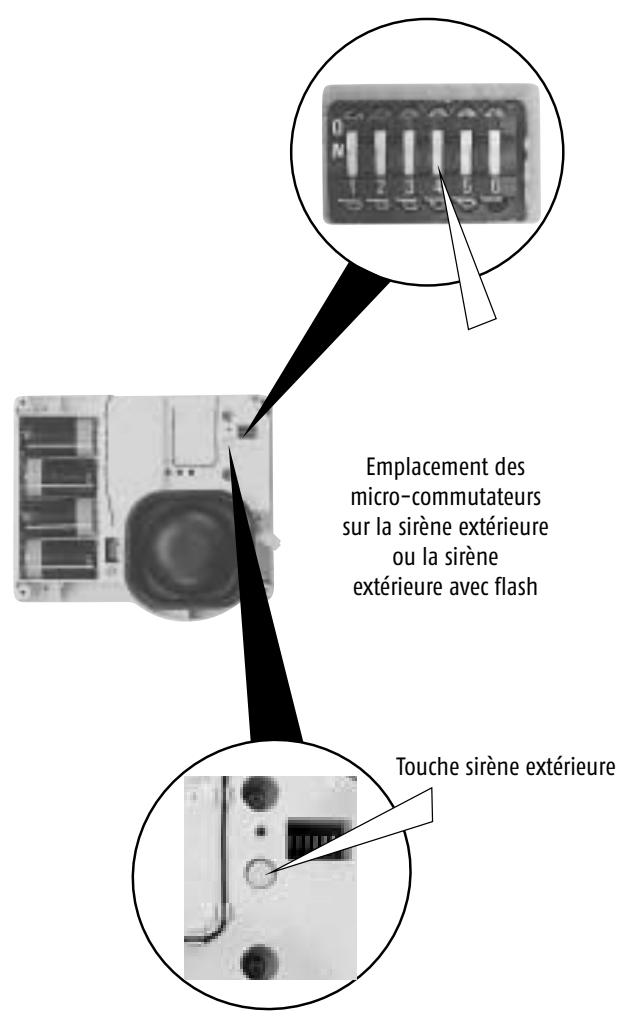

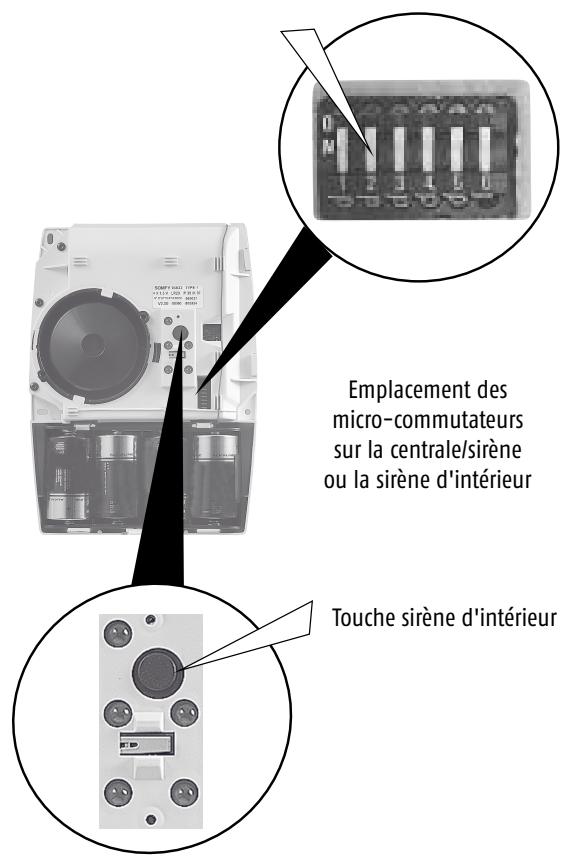

1. REGLAGE DU BIP SONORE D’ACQUITTEMENT Lors de la mise en marche/arrêt de l’alarme, un bip sonore de faible intensité retentit sur la centrale/sirène et les sirènes pour valider l’opération. Si vous souhaitez supprimer ou augmenter l’intensité de ce bip, il suffit de modifier la position des commutateurs. Le réglage peut être différent sur chaque élément sonore.
• position basse : avec bip sonore d’acquittement (sirènes livrées dans cette configuration) - Commutateur 2 : réglage du volume sonore du bip d’acquittement • position haute (ON) : bip sonore fort • position basse : bip sonore faible (sirènes livrées dans cette configuration) - Commutateur 3 : laisser ce commutateur en position basse • Votre sirène n’est pas munie de microcommutateurs : - Elle est livrée dans la configuration « avec bip sonore d’acquittement » - Pour supprimer les bips sonores d’acquittement, appuyer sur la touche de la sirène pendant environ 5 secondes jusqu’à ce que le voyant s’éteigne pendant 1 seconde.
En cas de déclenchement : Elle restera muette pendant les 10 premières secondes. Elle sonnera de façon atténuée les 10 secondes suivantes. Elle sonnera à pleine puissance les 100 secondes restantes.
RECOMMANDATIONS : Pour assurer un fonctionnement optimal de votre système PROTEXIOM (bonne liaison radio entre les différents éléments, efficacité du système d’autoprotection en cas d’arrachement et pour éviter les déclenchements intempestifs de l’alarme liés à l’état de surface du support), il est recommandé de bien choisir l’emplacement de chaque produit. De préférence, disposer la centrale/sirène en un point central dans l’habitation, si possible éloigné d’éléments métalliques tels que encadrements de portes ou fenêtres, qui peuvent limiter la propagation des ondes radio. Il est recommandé de respecter en moyenne une distance inférieure à 30 mètres entre les détecteurs, la centrale et les sirènes pour un même niveau d’habitation sachant que, selon le type de construction (chalet, types de murs et de cloisons, immeuble à structure métallique,...), la portée des ondes radio sera plus ou moins élevée. IMPORTANT ! Chaque élément périphérique, livré avec le système PROTEXIOM ou bien livré seul, est doté d'une double étiquette code barres collée sur le produit (distincte de l’étiquette code barres collée sur l’emballage). Lors de la mise en service de chacun des éléments, bien veiller à : 1. décoller une moitié de l’étiquette code barres collée sur chaque produit et la recoller aussitôt sur le Certificat de garantie, joint à ce mode d’emploi, à retourner à Somfy. 2. décoller l’autre moitié de l’étiquette code barres collée sur chaque produit et la recoller aussitôt sur l’autre partie du Certificat de garantie et y indiquer l’implantation dans votre habitat de chaque élément. Ce document est à conserver précieusement, pour tout contact ultérieur avec le Service Après-Vente.

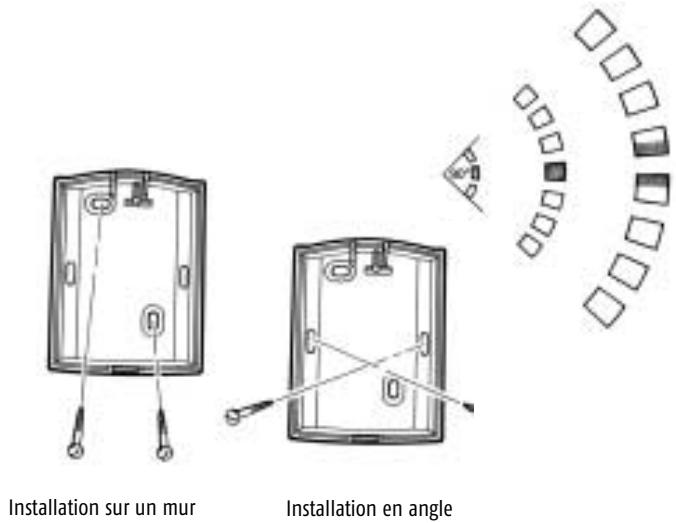

• Dans une pièce rectangulaire ou carrée, de même que dans un couloir, l’emplacement en coin est le plus efficace. • Le détecteur de mouvement est sensible aux courants d’air. Fermer systématiquement les fenêtres avant de mettre votre système sous surveillance. • Ne jamais orienter le détecteur de mouvement directement sur une fenêtre, vers une source de chaleur (radiateur, convecteur ou cheminée) ou dans une véranda pour éviter tout déclenchement intempestif. Ne jamais installer le détecteur de mouvement au-dessus d’une source de chauffage.
• Connecter 3 piles alcalines LR03 livrées dans la boîte en respectant bien les polarités + et (autonomie assignée : 2 ans). • Refermer le détecteur en venant clipper le boîtier sur la partie arrière et revisser la vis située à la base du détecteur. Installation sur un mur

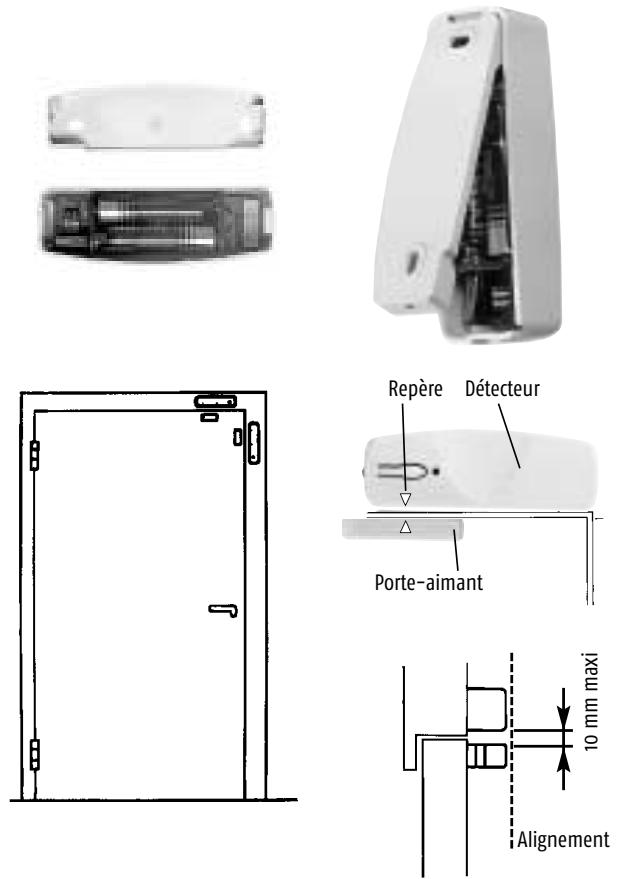

Le fixer sur les ouvertures à l’intérieur de votre habitation (portes, fenêtres, velux,...) soit horizontalement, soit verticalement du côté ouvrant (à l’opposé des gonds). Nota : 1- De préférence, fixer le détecteur d’ouverture sur le montant plutôt que sur la partie ouvrante. Bien veiller à ce qu’il n’y ait pas de risque de choc du détecteur contre un mur. 2- Le détecteur et son porte-aimant doivent être disposés avec un parfait alignement entre le repère placé à la base du détecteur et le repère placé sur l’aimant, avec une distance maximale de 10 mm entre les deux éléments. Utiliser une ou plusieurs cales d’épaisseur fournies dans l’emballage pour effectuer le réajustement.
• Séparer le capot du fond.
• Clipper le capot sur le porte-aimant.

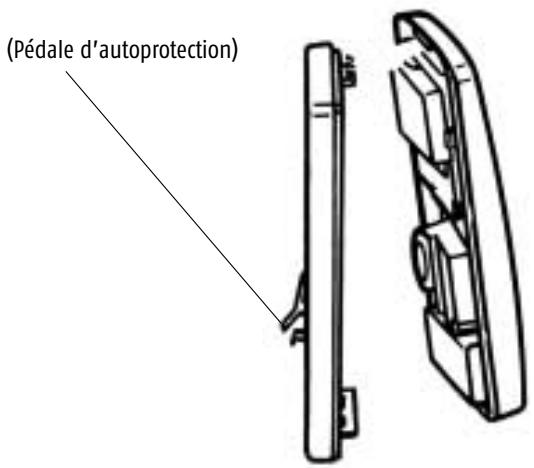

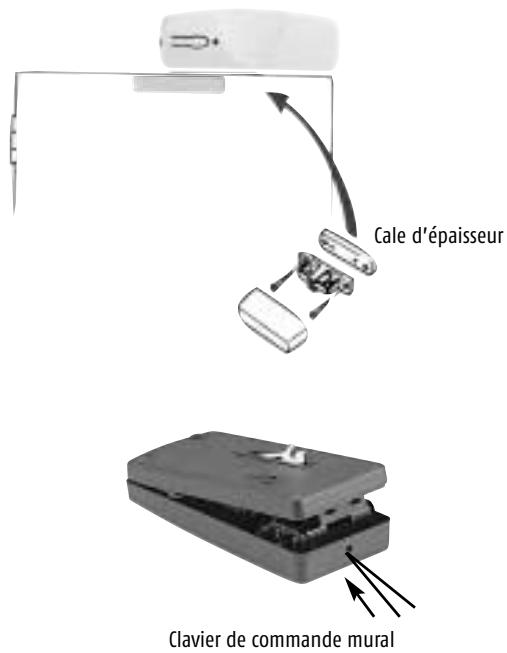

Il est fortement recommandé d’installer le clavier à l’intérieur de l’habitat près de la porte d’entrée (accès principal ou garage). Pour un usage familial, penser à disposer le clavier à une hauteur accessible à tous, à environ 1,50 mètre du sol. • Se munir d’une pointe ou d’un tournevis et exercer une pression dans l’orifice situé à la base du clavier. Séparer les 2 coques en tirant sur la face avant pour libérer le clip. • Positionner le fond du clavier au mur sur une surface lisse en vous aidant des trous comme gabarit de perçage.
• Connecter 4 piles alcalines LR03 livrées dans la boîte en respectant bien les polarités + et - (autonomie assignée : 2 ans). • Accrocher la face avant du clavier sur les 3 ergots en haut du socle et appuyer fermement sur la base.
(blanc ou marron) • Fixer ce détecteur à l’intérieur de votre habitation sur les ouvertures (fenêtres, velux,...) soit horizontalement, soit verticalement du côté ouvrant (à l’opposé des charnières). • Dévisser la vis située sur le côté gauche. • Séparer le capot du fond. • Fixer le détecteur sur la partie mobile de la fenêtre en veillant à ce qu’il n’y ait pas de risque de choc du détecteur lorsque la fenêtre est grande ouverte. • Coller la sonde de bris de vitre dans un coin de la fenêtre à 2,5 cm de l’angle à l’aide de son adhésif double face sur une vitre propre et sèche à une température idéale comprise entre 21 °C et 35 °C. Appuyer fermement sur la sonde de bris de vitre pour assurer un collage efficace. • Connecter 2 piles alcalines LR03 livrées dans la boîte en respectant bien les polarités + et - (autonomie assignée : 2 ans). • Refermer le détecteur en venant positionner le capot sur la partie arrière. Visser la vis sur le côté gauche. • Démonter le porte-aimant. Fixer son support (avec ou sans cale d’épaisseur) sur la partie fixe de la fenêtre, en veillant à bien ajuster le repère de l’aimant avec le repère du détecteur. • Clipper le capot sur le porte-aimant. • Ne pas refermer. Nota : il est indispensable de fixer l’aimant, même en cas d’utilisation du détecteur de bris de vitre seul.
• Fixer ce détecteur à l’intérieur de votre habitation dans la pièce dont les vitres (en façade sur un mur extérieur) sont à protéger (dimensions minimum de la vitre : 30 cm x 30 cm), dans une grande pièce (de dimensions minimum : 3 m x 3 m), éloigné d’au moins 1,20 m de sources de perturbations sonores telles que télévision, enceintes acoustiques, tuyau d’évacuation, portes,...) et à au moins 1 mètre de tout vitrage à protéger. Le bris de vitre sera détecté dans un rayon de : - 6 m pour des vitres en verre ordinaire ou en double vitrage (2,4 à 6 mm d’épaisseur). - 5 m pour des vitres en verre trempé ou feuilleté (3,2 à 6,4 mm), ou tout autre type de vitre. • Exercer une pression sur la base du capot pour séparer le capot du fond. • Sortir le boîtier intérieur du fond et dévisser la vis située sur son côté gauche. Connecter les 2 piles alcalines LRO3 livrées dans la • boîte en respectant bien les polarités + et (autonomie assignée : 2 ans).
• Fixer le détecteur sur le mur adjacent ou opposé aux vitres à protéger à environ 2 m du sol en se servant des trous au fond du boîtier comme gabarit de perçage. • Ne pas refermer le capot du détecteur audiosonique de façon à procéder à son initialisation. Nota : Ne pas placer le détecteur audiosonique sur le même mur que les vitres à protéger.
• Du fait de son grand angle de détection (140°), privilégier l’installation sur un mur. Pour autant, l’installation en angle est tout à fait possible. • Le détecteur de mouvement pour habitat avec chien est sensible aux courants d’air. Fermer systématiquement les fenêtres avant de mettre votre système sous surveillance. • Ne jamais orienter le détecteur de mouvement pour habitat avec chien directement sur une fenêtre, vers une source de chaleur (radiateur, convecteur ou cheminée) ou dans une véranda pour éviter tout déclenchement intempestif. • Ne jamais installer le détecteur de mouvement pour habitat avec chien au-dessus d’une source de chauffage. Fixation : • Dévisser la vis située à la base du détecteur. • Exercer une pression sur le clip situé à la base du détecteur pour séparer la face avant du fond. • Fixer impérativement le détecteur de mouvement pour habitat avec chien sur un mur droit (ou dans un angle), en vous servant des trous de fixation, à évider avec un tournevis, comme gabarit de perçage, à 1,20 m du sol. ATTENTION ! Fixé à 1,20 m du sol, la hauteur de non-détection du chien ne sera plus que de 80 cm à 10 mètres.
10 mètres (voir représentation des faisceaux).
• Revisser la vis située à la base du détecteur.
Le module carré renfermant la poulie doit être placé au centre du caisson, pour éviter que le cordon ne se coince dans la glissière du volet roulant. Le cylindre de sortie en laiton du cordon doit être placé le plus près possible de l’ouverture du caisson pour éviter tout risque de cisaillement. L’extrémité du cordon doit être fixée par une vis à travers l’œillet sur la dernière lame du volet. Il est conseillé de déporter la partie électronique sur un mur, grâce au câble de 1 m, afin d’éviter de la fixer sur une partie métallique ce qui limiterait la bonne propagation des ondes radio. Fixation : • Fixer le module carré, à l’aide d’au moins 3 des 4 vis fournies, à plat de façon à libérer la course du cordon sans risque de cisaillement de celui-ci. • Sur la partie électronique : - Dévisser la vis située sur le côté gauche - Séparer le capot du fond - Fixer la partie arrière à l’emplacement choisi en utilisant les vis et chevilles fournies. Ne pas trop forcer pour éviter de tordre la pièce plastique. - Connecter les 2 piles alcalines neuves LR03 livrées dans la boîte en respectant bien les polarités + et -. • Si nécessaire coller ou fixer le cordon de 1 m à l’aide d’un adhésif pour éviter qu’il ne vienne gêner la course du volet roulant.

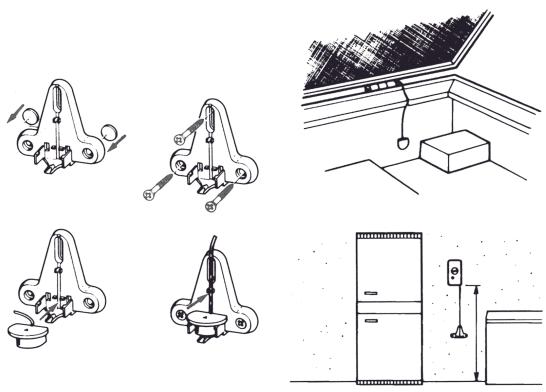

• Fixer le support de la sonde au mur et au ras du sol à l’aide des pastilles adhésives ou des vis fournies. • Glisser la sonde entre les pattes du support jusqu’à l’obtention d’un déclic et engager le fil dans les ergots. • Exercer une pression sur la languette d’ouverture pour séparer le capot du fond. • Connecter la pile alcaline de 9 Volts type 6LR61 livrée dans la boîte et la positionner dans son logement (autonomie assignée : 2 ans). • Fixer le détecteur contre le mur à environ 1 m du sol à l’aide des pastilles adhésives ou des vis fournies. • Refermer le capot en le clippant. ATTENTION : ne jamais poser le détecteur au sol ou sur une paroi métallique.
• Exercer une pression sur la languette d’ouverture pour séparer le capot du fond. • Connecter la pile alcaline de 9 Volts type 6 LR61 livrée dans la boîte et la positionner dans son logement (autonomie assignée : 2 ans). • Dans le cas d’un congélateur ou réfrigérateur : - Mettre la sonde au centre de l’appareil et faire sortir le fil près d’une charnière. - Fixer le détecteur contre le mur à 1 m du sol à l’aide des pastilles adhésives ou des vis fournies. - Refermer le capot en le clippant.
- Fixer le support de la sonde au mur à mi-hauteur à l’aide des pastilles adhésives ou vis fournies. - Glisser la sonde entre les pattes du support jusqu’à l’obtention d’un déclic et engager le fil dans les ergots. - Fixer le détecteur contre le mur à 1 m du sol à l’aide des pastilles adhésives ou des vis fournies. - Refermer le capot en le clippant. ATTENTION : ne jamais poser le détecteur au sol, ni contre une paroi métallique.
• Pour une protection optimum : - Placer un détecteur dans chaque pièce, en évitant les emplacements contre-indiqués (voir ci-après). • Pour une protection de base : - Placer un détecteur à chaque étage. - Placer un détecteur à proximité des zones de couchage (par exemple, dans le couloir conduisant aux chambres ; en cas de long couloir supérieur à 10 mètres, placer un détecteur à chaque extrémité). - Placer un détecteur dans chaque chambre à coucher occupée par un fumeur. • Emplacement du détecteur dans la pièce : Le détecteur doit être fixé de préférence au plafond au centre de la pièce sinon : - A plus de 20 cm de tout obstacle (mur, cloison, poutre, etc …) - A plus de 60 cm de tout angle de la pièce En cas d'impossibilité, fixer le détecteur sur le mur : - A une distance comprise entre 15 et 25 cm du plafond - A plus de 60 cm de tout angle de la pièce Eviter de fixer le détecteur sur une surface métallique. En cas de plafond pointu, incliné, en forme de berceau ou du style cathédrale, installer votre détecteur à une distance horizontale comprise entre 20 cm et 90 cm de la verticale passant par le point le plus haut. • Cas des mobile homes : - Pour les mobile homes récents, conçus avec une bonne isolation thermique, installer les détecteurs au plafond. - Pour les mobile homes mal isolés, une barrière thermique peut se former au plafond ; il est dans ce cas préférable d'installer le détecteur sur le mur. Emplacements contre-indiqués : • Ne pas installer le détecteur : - A moins de 1 mètre des bouches de chauffage, de refroidissement ou d'aération. La fumée pourrait être éloignée ou diluée. - Dans un endroit où la température risque de descendre sous 0 °C ou monter au dessus de +50 °C (risque de mauvais fonctionnement du détecteur). - Dans un local où il y a un risque de condensation. Les salles de bains et buanderies sont à proscrire. - Là où les fumées peuvent se dégager (cuisine, ou garage peu ventilé) et générer des alarmes indésirables. - Dans un endroit trop poussiéreux.
• Placer la semelle à l'emplacement prévu et marquer au crayon l'emplacement des 2 trous de fixation. • Utiliser les 2 vis de fixation et chevilles fournies (perçage mèche Ø 5 mm). • Fixer solidement la semelle. • Connecter correctement la pile alcaline de 9 Volts livrée dans le produit en respectant bien les polarités + et -. • Fixer le détecteur sur la semelle en tournant dans le sens des aiguilles d'une montre jusqu'au verrouillage.

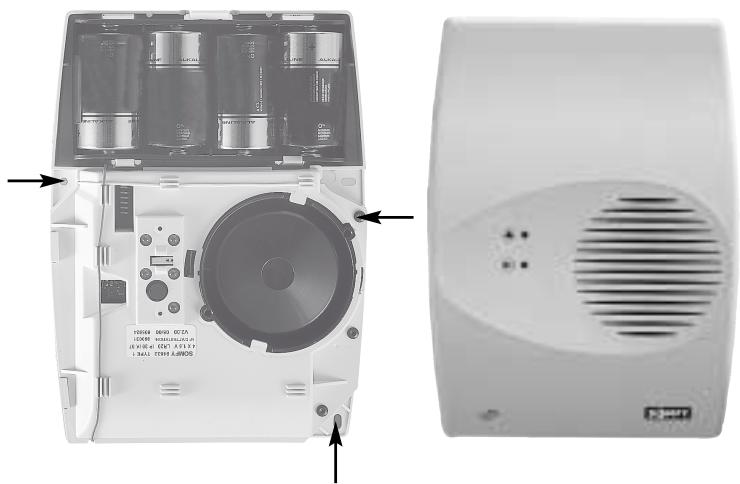

• Ouvrir la sirène d’intérieur en dévissant les 2 vis situées à la base pour séparer le capot et le fond. • Positionner le fond de la sirène d’intérieur sur une surface lisse. En vous aidant des trous de fixation comme gabarit de perçage, fixer impérativement le fond de la sirène au mur. Veiller à bien laisser un dégagement à la base de la sirène pour le passage du tournevis de façon à visser le capot supérieur sur le fond. • Connecter le jeu de 4 piles alcalines de 1,5 Volt type LR20 livré dans la boîte en respectant bien les polarités + et -. Autonomie assignée : - 18 mois avec 75 déclenchements de 2 minutes. - 24 mois avec 10 déclenchements de 2 minutes. • Ne pas fixer le capot sur la sirène de façon à procéder à son initialisation en étape suivante.
De préférence disposer la sirène extérieure /sirène extérieure avec flash dans un endroit difficile d’accès pour les cambrioleurs, si possible éloigné d’éléments métalliques qui peuvent limiter la propagation des ondes radio. Bien veiller à positionner la sirène extérieure de façon à ce que la source sonore et le flash soient dirigés vers le voisinage. Choisir un endroit abrité. • Dévisser les 4 vis du capot et l’enlever. • Retirer la cale en plastique qui isole les piles. Autonomie assignée : - 18 mois avec 75 déclenchements de 2 minutes. - 24 mois avec 10 déclenchements de 2 minutes. • Positionner le fond de la sirène sur une surface lisse en vous aidant des 3 trous de fixation comme gabarit de perçage. • Fixer impérativement la sirène au mur à l’aide des 3 vis. • Ne pas fixer le capot sur la sirène de façon à procéder à son initialisation en étape suivante.

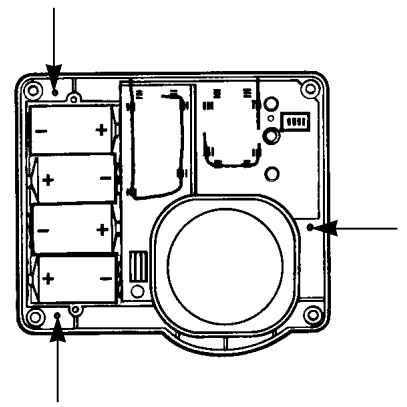

Température d’utilisation : de -10 °C à +55 °C. Son usage en extérieur est interdit. Placer la centrale d’alarme au cœur de l’habitation dans un endroit discret et difficile d’accès pour les cambrioleurs. Nota : il est impératif pour sa propre sécurité que la centrale/sirène se situe dans une zone surveillée par les détecteurs d’intrusion. • Ouvrir la centrale/sirène en dévissant les 2 vis situées à la base pour séparer le capot et le fond. • Positionner le fond de la centrale au mur, sur une surface lisse. En vous aidant des trous de fixation comme gabarit de perçage, fixer le fond de la centrale au mur. • Connecter le jeu de 4 piles alcalines de 1,5 Volt type LR20 livré dans la boîte en respectant bien les polarités +et - (autonomie assignée : 2 ans). • Positionner le capot sur la centrale et le visser.
Pour que la centrale d’alarme puisse fonctionner correctement, elle doit identifier le code radio de chacun des éléments périphériques lors de la mise en service : c’est l’initialisation. Grâce à un principe de mémorisation numérique en fabrication, chaque élément périphérique est livré doté d’un code radio personnalisé qui permet de faciliter la mise en service du système (pas de configuration manuelle) et de vous différencier de votre voisin s’il utilise le même système d’alarme. IMPORTANT ! Les éléments du système PROTEXIOM sont livrés déjà initialisés et prêts à l’emploi. Il est recommandé d’isoler les éléments du système déjà initialisés, livrés dans l’emballage, des autres éléments périphériques pour ne pas les mélanger avec les détecteurs de mouvement, d’ouverture, les télécommandes et les claviers supplémentaires achetés en même temps et à initialiser. Nota : si votre installation ne comporte que les éléments figurant dans la boîte PROTEXIOM, passez directement au chapitre suivant en page 22. C’est au moyen de la télécommande déjà initialisée que vous pourrez initialiser tous les autres éléments de votre installation. En effet, en maintenant appuyée la touche OFF de la télécommande déjà initialisée jusqu’au 2ème bip sonore sur la centrale et les sirènes, vous disposerez d’une durée de 2 minutes pendant laquelle les autres éléments pourront être initialisés.
(détecteur de mouvement , détecteur d’ouverture) SUPPLEMENTAIRES • Maintenir appuyée la touche OFF de la télécommande initialisée jusqu’au 2ème bip sonore sur la centrale/ sirène.
Nota : passé le délai de 2 minutes, vous sortez du mode initialisation ; maintenir de nouveau appuyée la touche OFF de la télécommande jusqu'au 2ème bip sonore sur la centrale/sirène pour pouvoir de nouveau initialiser le(s) détecteur(s) restant(s).
• Maintenir appuyée la touche OFF de la télécommande déjà initialisée, livrée dans le système PROTEXIOM, jusqu’au 2ème bip sonore sur la centrale/sirène. • Vous disposez de 2 minutes pour appuyer sur la touche OFF de la (des) télécommande(s) à initialiser jusqu’à l’obtention d’un bip sonore sur la centrale/sirène.
1 - chaque appui correct sur une touche du clavier entraîne 1 bip sonore sur le clavier et allume le voyant rouge en haut et à gauche du clavier mural. L’appui sur une touche ON ou OFF valide la fonction et allume le voyant rouge en haut à droite sur le clavier mural.
6. LE DETECTEUR AUDIOSONIQUE DE BRIS DE VITRES IMPORTANT ! Nous vous recommandons de personnaliser ce code confidentiel de la façon suivante : • Composer le code 1234. • Maintenir appuyée la touche OFF du clavier jusqu’au 2ème bip sonore sur la centrale/sirène. • Composer votre nouveau code à 4 chiffres. • Appuyer sur la touche OFF du clavier jusqu’à l’obtention d’un bip sonore sur la centrale/sirène validant l’opération de mémorisation du nouveau code.
• Maintenir appuyée la touche OFF de la télécommande déjà initialisée, livrée dans le système PROTEXIOM, jusqu’au 2ème bip sonore sur la centrale/sirène. Vous disposez de 2 minutes pour : • Composer un code d’accès confidentiel à 4 chiffres compris entre 0000 et 9999 et appuyer sur la touche OFF du clavier jusqu’à l’obtention d’un bip sonore sur la centrale/sirène : le clavier est initialisé.
(D’INTERIEUR OU EXTERIEURE) • Sur la télécommande déjà initialisée, livrée dans le système PROTEXIOM, maintenir appuyée la touche OFF jusqu’au 2ème bip sonore sur la centrale/sirène. Vous disposez de 2 minutes pour terminer l’initialisation de la sirène de la manière suivante : • Appuyer 1 fois sur la touche en façade de chaque détecteur (détecteur de mouvement et détecteur d’ouverture) de l’installation : 1 bip sonore de validation sur toutes les sirènes. Sur le clavier mural, composer le code confidentiel • à 4 chiffres et appuyer sur la touche OFF jusqu’à l’obtention d’un bip sonore de validation sur la nouvelle sirène et la centrale/sirène. • Sur chaque autre télécommande, appuyer sur la touche OFF jusqu’à l’obtention d’un bip sonore de validation sur la nouvelle sirène et la centrale/sirène. IMPORTANT ! Si, pour faire le tour de votre installation, vous avez besoin de plus de 2 minutes, appuyer à nouveau sur la touche OFF de la télécommande déjà initialisée jusqu’au 2ème bip sonore sur la centrale/sirène et les sirènes. Vous disposez à nouveau de 2 minutes pour terminer l’opération. - Votre sirène n’est pas munie de microcommutateurs : • Appuyer 1 fois sur la touche de la sirène : le voyant s’allume. Appuyer 1 fois sur la touche OFF de la télécommande • déjà initialisée, livrée dans le système PROTEXIOM : le voyant s’éteint, 1 bip sonore retentit sur la centrale et les sirènes validant l’opération. • Vous disposez de 2 minutes pour positionner le capot sur la sirène et le visser.
• Vous disposez de 2 minutes pour appuyer sur la touche en façade du boîtier à l'intérieur du détecteur audiosonique à initialiser : un bip sonore retentit sur la centrale et les sirènes validant l'opération. • Clipper le capot sur le fond.
• Maintenir appuyée la touche OFF de la télécommande livrée avec votre système PROTEXIOM jusqu’au 2ème bip sonore sur la centrale/sirène (un 3ème bip retentit). • Vous disposez de 2 minutes pour appuyer sur la touche en façade du détecteur à initialiser : 1 bip sonore retentit sur la centrale/sirène validant l’opération.
• Maintenir appuyée la touche OFF de la télécommande livrée avec votre système PROTEXIOM jusqu’au 2ème bip sonore sur la centrale/sirène : un 3ème bip retentit. Vous disposez de 2 minutes pour appuyer sur la touche • en façade du boîtier (renfermant l’électronique) à initialiser : 1 bip sonore retentit sur la centrale/sirène validant l’opération.
• Mettre le commutateur latéral du détecteur en position ON. • Sur la télécommande déjà initialisée, maintenir appuyée la touche OFF jusqu’au 2ème bip sonore sur la centrale/sirène. • Vous disposez de 2 minutes pour appuyer sur la touche TEST en façade du détecteur à initialiser. La centrale/sirène émet un bip sonore pour valider l’opération et le témoin lumineux du détecteur clignote pendant quelques secondes.
• Maintenir appuyée la touche OFF de la télécommande livrée avec votre système PROTEXIOM jusqu'au 2ème bip sonore sur la centrale/sirène (un 3ème bip retentit). • Vous disposez de 2 minutes pour appuyer sur le bouton TEST en façade du détecteur de fumée à initialiser : 1 bip sonore retentit sur la centrale/sirène validant l'opération.
(voir page 11). • Refermer le détecteur et revisser la vis.
2ème bip sonore sur la centrale/sirène pour relancer un cycle de 2 minutes de neutralisation de l’autoprotection à l’ouverture.
1. TEST DE LIAISONS RADIO ENTRE LES DETECTEURS D’INTRUSION, LA CENTRALE /SIRENE ET LES SIRENES • Appuyer 1 fois sur la touche en façade du détecteur à tester : un bip sonore retentit sur la centrale sirène et sur chaque sirène si la transmission est bonne.
Passées ces 2 minutes, le voyant rouge ne s’allume plus quand on passe devant le détecteur. Par contre, en appuyant sur la touche en façade du détecteur, il est possible de renouveler l’essai.
Lors de la première mise en marche réelle il faut impérativement laisser la pièce vide au moins 2 minutes avant de simuler une intrusion pour vérifier le bon fonctionnement du détecteur. Nota : hors alarme, lors de toute détection constatée par le détecteur de mouvement ou le détecteur d’ouverture, le témoin lumineux de la zone considérée s’allumera 1 seconde sur la centrale/sirène de PROTEXIOM 50 pour valider le bon fonctionnement du détecteur d’intrusion.
• Composer le code confidentiel à 4 chiffres et appuyer sur la touche OFF du clavier : un bip sonore doit retentir sur la centrale/sirène et sur les autres sirènes.
• Verser de l’eau entre les deux électrodes de la sonde. • Le détecteur sonne. • La sirène de la centrale sonne de façon atténuée pendant 2 minutes.
à l’extérieur de celui-ci (depuis la cour, le parking, le garage,...) :
• Sur la télécommande, appuyer 1 fois sur la touche OFF. • Sur le détecteur, mettre le commutateur latéral en position OFF.
• Mettre le commutateur latéral du détecteur en position ON. • Modifier la consigne de température à l’aide du bouton rotatif en façade du détecteur. • Le détecteur sonne. • La sirène de la centrale sonne de façon atténuée pendant 2 minutes. Pour arrêter l’alarme : • Sur la télécommande appuyer 1 fois sur la touche OFF. • Sur le détecteur, mettre le commutateur latéral en position OFF.
émet un flash lumineux rouge, une fois par minute. Vous devez contrôler le fonctionnement intégral de votre détecteur, une fois par mois ou après chaque changement de pile, en appuyant sur le bouton "TEST" situé sur le capot : • Le voyant du détecteur de fumée clignote. • Au bout d'une dizaine de secondes, l'alarme émet un son aigu et la sirène de la centrale émet un bip sonore. • Le relâchement du bouton entraîne l'arrêt immédiat de l'alarme. Pensez à familiariser les occupants de votre logement au son du détecteur de fumée et habituez-les à évacuer la maison lorsqu'ils l'entendent.
1- Tenez vous à une distance raisonnable du détecteur (bras tendu) pour protéger votre ouïe du son très puissant. 2- Ne tentez pas de provoquer une alarme par d'autres moyens (utilisation de briquet, etc…) ; vous pourriez endommager le détecteur ou pire, créer un début d'incendie.

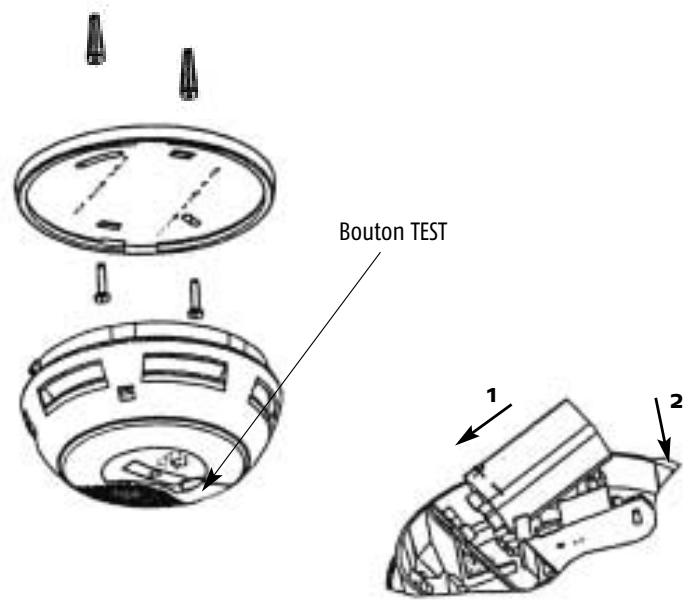

Le détecteur de fumée est un appareil permettant d'avertir rapidement un début d'incendie à un coût raisonnable ; toutefois les incendies résidentiels débutent de différentes façons, et sont souvent imprévisibles. Le détecteur de fumée peut dans certains cas, ne pas avertir d'un feu si : • La pile est faible ou d'un mauvais type. • L'électronique est défaillante, il faut la vérifier comme indiqué au paragraphe précédent. • L'entretien n'est jamais fait. • L'emplacement est mauvais (voir consignes au chapitre Installation). • La fumée ne l'atteint pas. Le détecteur de fumée peut ne pas capter la fumée générée par un incendie situé à un autre étage ou de l'autre côté d'une porte. • Il est trop éloigné. Bien qu'il dispose d'un son très puissant, le détecteur de fumée peut ne pas réveiller une personne au sommeil profond. Pour une protection maximale, il est conseillé de placer 1 détecteur dans chaque chambre.
La centrale/sirène de votre système PROTEXIOM est équipée d’une fonction lui permettant de surveiller en permanence : • la présence des éléments (sauf télécommandes). • le bon fonctionnement de ceux-ci. • le niveau d’usure des piles de tous les détecteurs et sirènes initialisés : c’est la supervision. La supervision est symbolisée par le voyant sur la centrale/sirène, et par le voyant sur le clavier d’informations (livré avec PROTEXIOM 50).

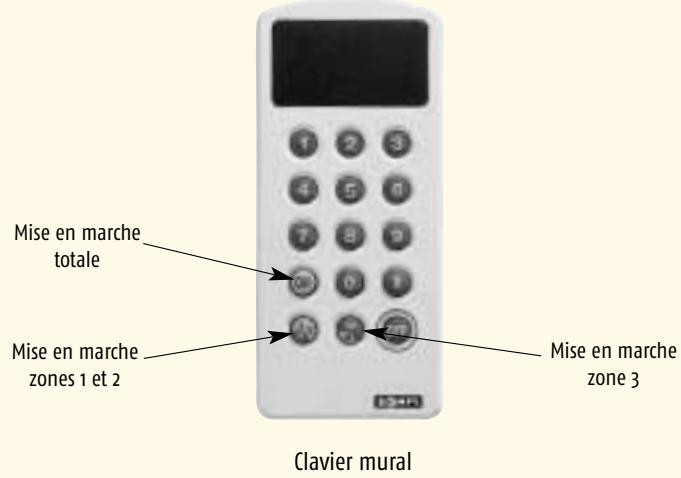

Marche/arrêt du système d’alarme
• Sur la centrale : MARCHE PARTIELLE : 2 bips sur la centrale et les sirènes (zones 1 + 2 ou zone 3) ; le(s) voyant(s) correspondant(s) s’allume(nt) pendant 30 secondes sur le clavier d’informations. MARCHE TOTALE : 3 bips sur la centrale et les sirènes ; les voyants zones 1, 2 et 3 s’allument pendant 20 secondes sur le clavier d’informations. A l’issue de la temporisation de sortie de 2 minutes, 1 bip sonore retentit sur la centrale/sirène et la (les) sirène(s) de l’installation. Il se peut, lors de la mise en marche de votre système et quel que soit le type de mise en marche choisi, que la centrale et les sirènes vous délivrent un autre type de message sonore associé à des messages visuels sous forme de pictogrammes sur le clavier d’informations. • 3 bips sonores longs, et le témoin sur le clavier d’informations, vous informent que vous avez laissé une (ou plusieurs) porte ou fenêtre, protégée par un détecteur d’ouverture, ouverte (fonction supervision). La centrale/sirène et le clavier d’informations vous indiquent également par voyant lumineux la ou les zones dans lesquelles se trouvent les détecteurs concernés. Arrêter le système d’alarme, refermer la porte ou la fenêtre concernée et recommencer la mise en marche. Nota : vous pouvez avoir volontairement décidé de laisser cet accès ouvert ; dans ce cas, le système d’alarme se mettra sous surveillance après les 3 bips sonores longs suivant le mode de mise en marche préalablement choisi. Toutefois assurez-vous qu’il n’y a aucun risque pour que l’état du (des) détecteur(s) puisse(nt) changer alors que la centrale est sous alarme sinon cela risque de générer des déclenchements d’alarme intempestifs (ex : porte ou fenêtre qui se referme et s’ouvre sous l’effet d’un courant d’air). • 1 série de bips sonores rapides pendant 3 secondes et le témoin sur la centrale/sirène et sur le clavier d’informations vous informent qu’il y a un défaut de piles (piles trop usées) sur un des éléments de l’installation ou qu’une perte de liaison radio est survenue (élément manquant, élément enlevé de façon malveillante par un tiers). Dans ce cas, arrêter le système d’alarme et consulter la centrale/sirène et/ou le clavier d’informations qui vous indiquera dans quelle zone se trouve l’élément concerné (voir chapitre “Changement des piles”).
1. Si vous vous êtes trompé de touche au moment de la mise en marche de la surveillance avec la télécommande, le clavier mural ou le clavier d’informations, il est nécessaire d’arrêter la surveillance avant de recommencer la mise en marche. 2. L’appui successif sur 2 ou 3 touches de mises en marche partielles sur la télécommande multi-zones, le clavier mural ou le clavier d’informations cumule les zones mises sous alarme. 3. Tous les témoins lumineux s’éteignent sur la centrale/sirène 20 secondes après que le système soit sous surveillance pour assurer une meilleure discrétion du système lorsque vous êtes absent. 4. Les informations de mise en marche et d’arrêt sur le clavier d’informations n’apparaissent qu’avec l’usage de celui-ci. 5. La mise en marche (partielle ou totale) de votre système d’alarme ne sera effective qu’à partir du bip sonore qui retentit au bout de 2 minutes sur toutes les sirènes. Si vous rentrez chez vous pendant ces 2 minutes, en zone 1 temporisée, l’alarme ne se déclenchera donc pas.
Faites le tour de votre installation pour vérifier tous les contacts d’autoprotection. Si votre installation comporte un transmetteur téléphonique dont la prise est débranchée, la centrale et les sirènes se déclencheront 10 secondes après la mise en marche.
• Avec le clavier mural et le clavier d’informations : Composer le code confidentiel à 4 chiffres : vous disposez de 10 secondes pour appuyer sur la touche OFF (passé ce délai, recomposer le code confidentiel avant l’appui sur OFF). • Sur la centrale : - 1 bip sonore retentit, le système est à l’arrêt et il n’y a pas eu d’alarme en votre absence. - 1 série de bips rapides pendant 3 secondes et le voyant sur la centrale et sur le clavier d’informations vous informent qu’il y a eu une alarme en votre absence. La centrale et/ou le clavier d’informations vous indiquent pendant 20 secondes, à l’aide des témoins lumineux correspondants, la (les) zone(s) concernée(s) par cette alarme. Passé ce délai de 20 secondes, le ou les témoins clignoteront faiblement jusqu’à la prochaine mise en marche. Nota : si vous pénétrez dans la zone 1 temporisée avant l’arrêt du système de surveillance, la centrale et les sirènes émettent un bip d’avertissement rappelant que le système est sous surveillance. La centrale et la (les) sirène(s) se déclenchent au bout de 20 secondes si vous n’avez pas arrêté la surveillance.
• Avec le clavier mural ou le clavier d’informations : En cas d’urgence, il est possible, sur le clavier mural ou sur le clavier d’informations de faire déclencher les sirènes de l’installation, voire d’envoyer un message d’alarme par téléphone si l’installation comporte un transmetteur téléphonique. Cette fonction d’urgence peut être utile en cas d’agression lors de l’accès à votre domicile. - Pour déclencher l’envoi d’un message d’alarme par transmetteur uniquement, sans déclencher les sirènes, composer le code confidentiel à 4 chiffres en augmentant la valeur du dernier chiffre de + 1. ex. si votre code est 1302, composer le 1303. - Pour un code se terminant par 9, composer le 10 à la place des 2 derniers chiffres. ex. si votre code est 1309, composer le 1310. - Pour déclencher l’envoi d’un message d’alarme par transmetteur plus le déclenchement des sirènes, composer le code confidentiel à 4 chiffres en augmentant la valeur du dernier chiffre de + 2. ex. si votre code est 1302, composer le 1304. - Pour un code se terminant par 8, composer le 10 à la place des 2 derniers chiffres. ex. si votre code est 1308, composer le 1310.

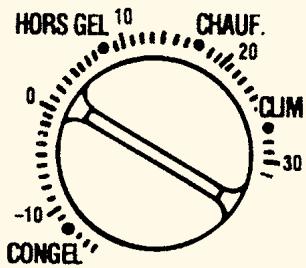

MINI si la température ne doit pas descendre en deçà du niveau choisi MARCHE : • Commutateur latéral sur ON • 1 bip sur le détecteur • 1 bip sur la centrale/sirène ARRET :
Cas des sirènes non dotées de micro-commutateurs à l’intérieur : • Sirène d’intérieur : Elle sonnera de façon atténuée les 10 premières secondes. Elle sonnera à pleine puissance les 110 secondes restantes. • Sirènes extérieures : Elles resteront muettes pendant les 10 premières secondes. Elle sonneront de façon atténuée les 10 secondes suivantes. Elle sonneront à pleine puissance les 100 secondes restantes. 2. ANOMALIE DOMESTIQUE PRÉSENCE D’EAU – TEMPÉRATURE • Le détecteur sonne. • La sirène de la centrale sonne de façon atténuée pendant 2 minutes puis 1 bip de rappel toutes les minutes avec clignotement du témoin lumineux sur le clavier d’informations. Pour annuler l’alarme : • Sur la télécommande, appuyer sur la touche OFF. • Sur le détecteur, mettre le bouton poussoir en position OFF, puis à nouveau sur ON pour qu'il soit en veille. FUMÉE • Le détecteur sonne et son voyant lumineux rouge clignote. • La sirène de la centrale sonne à pleine puissance pendant 2 minutes puis 1 bip de rappel toutes les minutes avec clignotement du témoin lumineux sur le clavier d’informations. Pour annuler l’alarme : • Sur la télécommande, appuyer sur la touche OFF. • Ventiler la pièce : le signal sonore cessera de retentir dès que la fumée sera évacuée.
Rappel : comme mentionné dans le chapitre “Arrêt du système d’alarme”, après un déclenchement d’alarme, et quelle qu’en soit l’origine, la centrale émet 1 série de bips sonores rapides lors de l’arrêt de la surveillance. 1. SUR LA CENTRALE / SIRENE La centrale/sirène indique par l’intermédiaire des voyants de zone 1 , 2 ou 3 l’origine du déclenchement après l’arrêt.
Nota : pour éteindre le(s) voyant(s) clignotant(s) sur la centrale/sirène, appuyer successivement sur la touche ON et la touche OFF de la télécommande. Pour identifier le détecteur d’intrusion qui a déclenché l’alarme, appuyer sur la touche en façade des détecteurs de la zone concernée : • 1 bip sur la centrale : détecteur non concerné • 1 série de bips sur la centrale : détecteur à l’origine de la détection d’intrusion. Si le voyant clignote sur la centrale, il s’agit d’une tentative d’effraction sur le clavier mural ou une autoprotection. 2. SUR LE CLAVIER D’INFORMATIONS Le clavier d’informations indique par l’intermédiaire des voyants de zone 1 , 2 ou 3 l’origine du déclenchement pendant 30 secondes après l’arrêt. Si le voyant clignote sur le clavier d’informations, il s’agit d’une tentative d’effraction sur le clavier d’informations, le clavier mural ou une autoprotection. Le clavier d’informations vous indiquera plus précisément de quel élément il s’agit, pour le clavier mural, le clavier d’informations ou la centrale/sirène ; pour une sirène. Nota : pour éteindre le(s) voyant(s) clignotant(s) sur le clavier d'informations, appuyer successivement sur la touche ON, faire le code à 4 chiffres et appuyer sur la touche OFF.

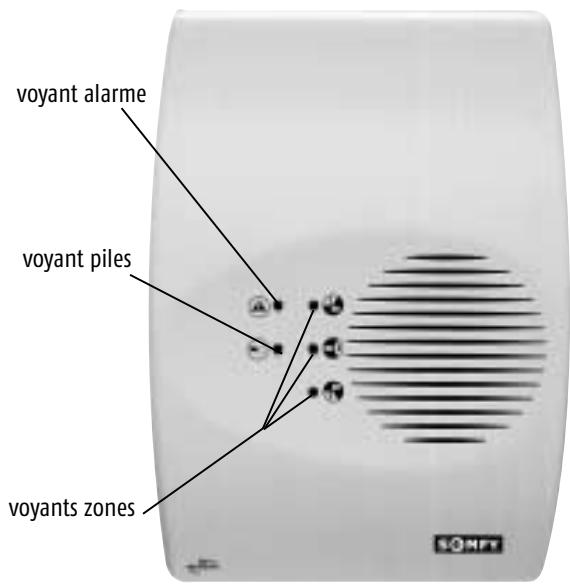

Il existe un contrôle permanent et automatique du niveau des piles et de la bonne liaison radio des détecteurs d’intrusion, de la centrale d’alarme, des sirènes, du clavier d’informations et du clavier mural. La centrale et le clavier d'informations délivrent ces informations grâce à leurs témoins lumineux : 1. SUR LA CENTRALE / SIRENE • Voyants + ZONE 1, 2 ou 3 allumés : niveau faible de piles sur un détecteur dans la (les) zone(s) indiquée(s) ou problème de liaison radio avec un détecteur dans la (les) zone(s) indiquée(s). Cela est dû à une distance trop importante entre la centrale et le détecteur ou bien à un détecteur retiré de l’installation. IMPORTANT ! En cas de retrait d’un détecteur déjà initialisé de l’installation, il est impératif de retirer les piles de la centrale d’alarme pendant 15 secondes, puis de les remettre pour que la centrale refasse le point complet de ses éléments périphériques en service, sans tenir compte de celui qui a été retiré.
Le voyant concerné s’éteint sur la centrale.
1. Seules les télécommandes ne bénéficient pas de moyen de détection automatique d’usure des piles. Bien vérifier régulièrement l’intensité du voyant lumineux lors de leur utilisation : si le voyant lumineux s’allume faiblement, changer la pile. 2. Sur le clavier mural, le témoin lumineux “piles” clignote en cas de piles faibles.
+ ZONE 1, 2 ou 3 allumés : niveau faible de • Voyants piles sur un détecteur dans la (les) zone(s) indiquée(s). + ZONE 1, 2 ou 3 allumés : problème de • Voyants liaison radio avec un détecteur dans la (les) zone(s) indiquée(s). Cela est dû à une distance trop importante entre la centrale et le détecteur retiré de l'installation. Pour identifier l’élément concerné, appuyer sur la touche en façade d’un détecteur d’intrusion : - le témoin correspondant s’allume fortement : la pile est bonne, 1 bip sur la centrale. - le témoin correspondant ne s’allume plus : changer impérativement la (les) pile(s), 1 série de bips sur la centrale. Les voyants concernés s’éteignent sur le clavier d'informations. IMPORTANT ! En cas de retrait d’un détecteur déjà initialisé de l’installation, il est impératif de retirer les piles de la centrale d’alarme et des sirènes pendant 15 secondes, puis de les remettre pour que la centrale refasse le point complet de ses éléments périphériques en service, sans tenir compte de celui qui a été retiré.
• Voyants clavier d'informations, le clavier mural, la centrale d'alarme ou le transmetteur téléphonique (si votre installation en est dotée) . + allumés : niveau faible de piles sur un • Voyants détecteur domestique. + allumés : perte de liaison radio avec • Voyants une sirène.
• Voyants la centrale d'alarme et le transmetteur téléphonique ou le clavier mural. Voyants + allumés : perte de liaison radio avec • un détecteur domestique. + 1 , 2 ou 3 allumés : intrusion en • Voyants zone 1, 2 ou 3. (Voir page 27) • Appuyer pendant 10 secondes sur la touche OFF de la télécommande : un 1er bip sonore puis un 2ème retentissent sur la centrale et les sirènes. Vous disposez de 2 minutes pendant lesquelles le dispositif d’autoprotection ne fonctionnera pas. Pendant ces 2 minutes : • Ouvrir l’élément concerné, puis son boîtier de piles si nécessaire. • Changer les piles en n'utilisant que des piles alcalines neuves de même marque provenant d'un même lot, après avoir vérifié que la date limite d'utilisation n'est pas dépassée, comme indiqué au début de la notice. Veiller à bien respecter les polarités + et - indiquées dans les boîtiers de piles. • Refermer le cache-piles. • Refermer le produit, et remettre la vis si nécessaire. Nota : en cas de dépassement des 2 minutes et de déclenchement de l’alarme, appuyer sur la touche OFF de la télécommande jusqu’au 2ème bip sonore pour relancer un cycle de 2 minutes de neutralisation de l’autoprotection à l’ouverture.
L’ouverture du clavier mural pour changer les piles entraîne un effacement du code confidentiel (protection supplémentaire contre le vandalisme). Après avoir changé les piles et refermé le clavier : • Composer le même code confidentiel à 4 chiffres. • Appuyer 1 fois sur la touche OFF du clavier : un bip sonore retentit sur la centrale et les sirènes : le clavier mural est de nouveau opérationnel.
Le détecteur de fumée émettra un bip sonore toutes les minutes en cas de pile faible. Vous devrez donc immédiatement changer la pile en procédant comme suit : • Retirer le détecteur de son support (rotation dans le sens inverse des aiguilles d'une montre). • Enlever la pile usagée. Ne pas jeter la pile mais la rapporter à votre distributeur. • Mettre une pile alcaline neuve de 9 Volts. • Veiller à ce que le branchement de la pile soit correct et replacer la pile dans son compartiment. • Fixer le détecteur sur la semelle en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'emboîte. • Vérifier le bon fonctionnement du détecteur de fumée. Nous vous conseillons de changer la pile une fois par an.
Votre détecteur a été conçu pour nécessiter le moins d'entretien possible. Toutefois, quelques opérations simples sont à effectuer une fois par an. Celles-ci peuvent se faire en même temps que le remplacement de la pile. Après avoir retiré le détecteur : • Nettoyer les fentes du détecteur (situées sur le côté) avec un aspirateur, en utilisant une brosse douce ou directement un de ses accessoires. • Utiliser un chiffon légèrement humide pour nettoyer l'extérieur du capot. Il est recommandé de remplacer le détecteur de fumée au bout de 5 ans. Nota : 1- Si votre détecteur est placé dans un endroit sale, il faut le nettoyer plus souvent. 2- L'entretien de votre détecteur est important pour maintenir votre sécurité. Un appareil sale peut, soit se déclencher à tort, soit se déclencher tardivement.

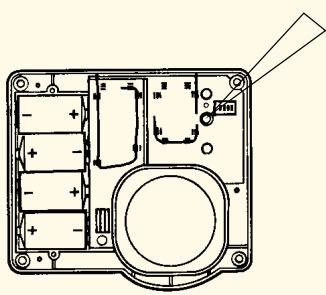

Il est recommandé, pour éviter qu’une personne malveillante ayant trouvé votre télécommande puisse utiliser votre système, de désinitialiser immédiatement le système en procédant comme suit : - Dévisser le capot de la centrale/sirène. - Appuyer pendant plus de 20 secondes sur la touche jusqu’à ce que les 3 témoins lumineux s’allument 2 secondes et clignotent.
A l’utilisation, afin d’éviter l’effacement des touches du clavier ou l’apparition de traces qui permettraient de donner des indications pour reconstituer le code, il est recommandé de changer de temps en temps le code confidentiel du clavier d’informations / clavier mural. • Composer l’ancien code à 4 chiffres. • Maintenir appuyée la touche OFF du clavier jusqu’au 2ème bip sonore sur la centrale et les sirènes. • Composer le nouveau code à 4 chiffres. • Appuyer sur la touche OFF du clavier jusqu’à l’obtention d’un bip sonore sur la centrale et les sirènes validant l’opération de mémorisation du nouveau code.
• Sur la télécommande livrée avec le système PROTEXIOM, maintenir appuyée la touche OFF (jusqu’au 2ème bip sonore sur la centrale et les sirènes). • Ouvrir le clavier et enlever les 4 piles. • Remettre les piles et refermer le clavier. • Appuyer sur la touche OFF de la télécommande jusqu’à l’obtention de 2 bips sonores sur la centrale et les sirènes. • Composer le nouveau code à 4 chiffres sur le clavier. • Appuyer la touche OFF du clavier jusqu’au 2ème bip sonore sur la centrale et les sirènes validant l’opération de mémorisation du nouveau code.
Ainsi, il peut recevoir des détecteurs de mouvement, des détecteurs d’ouverture, des détecteurs d’ouverture et de bris de vitre, des détecteurs audiosoniques de bris de vitres, des détecteurs domestiques, des télécommandes porte-clefs, des télécommandes multi-zones, un ou plusieurs claviers d’informations, un ou plusieurs claviers muraux, une ou plusieurs sirènes (d’intérieur, sirène extérieure avec ou sans flash), un transmetteur téléphonique vocal et numérique et une caméra vidéo vendue au sein d’une fonction de vidéosurveillance dans la limite de 32 éléments périphériques au maximum.
Vous disposez également d’un kit, composé d’un récepteur/flash et d’une télécommande 4 touches, qui permet de piloter, en plus de votre système d’alarme (marche totale, arrêt à partir d’une même télécommande) : - L’ouverture d’une ou de 2 portes de garage équipées d’un automatisme Somfy. - L’ouverture d’un portail équipé d’un automatisme Somfy (ouverture des 2 vantaux ou bien ouverture d’un seul vantail pour un piéton) - Un ou plusieurs éclairages grâce à des récepteurs de commande radio Somfy.
• Mise en service du transmetteur téléphonique : voir la notice d'utilisation livrée avec ce produit. • Mise en service d’une sirène complémentaire : voir page 19 et suivantes.
La distance maximum entre la centrale d’alarme et le détecteur est-elle inférieure à 30 m sur un même niveau d’habitation ? Attention, la portée radio est réduite pour une transmission sur plusieurs étages : dans tous les cas, contrôler le bon fonctionnement du ou des détecteurs par un test de fonctionnement.
Le détecteur de mouvement n’est-il pas fixé face ou au-dessus d’une source de chaleur ou face à une baie vitrée (rayons du soleil) ? Y a-t’il la présence d’animaux domestiques dans la zone de surveillance pendant la période sous alarme ? Tous les boîtiers des produits de l’installation sont-ils bien fermés ?
éloigné de la centrale ou a été retiré de l’installation.
Durant cette période, si votre produit ne fonctionne pas normalement du fait d’un défaut de matière ou de fabrication, le produit sera à notre choix, soit réparé, soit remplacé par un produit neuf ou remis à neuf, de mêmes fonctionnalités. La garantie ne comprend pas la prise en charge des frais de démontage et de réinstallation des produits, ni le remplacement des consommables, tels que les piles. Outre la garantie contractuelle, vous bénéficiez en qualité de consommateur de la garantie légale des vices cachés (articles 1641 et suivants du Code Civil). CONDITIONS D'APPLICATION Pour bénéficier de cette garantie, veuillez nous retourner le Certificat de garantie dûment complété, accompagné d’une copie de la facture ou du ticket de caisse, dans les 8 jours suivant votre achat. Pour toute demande de prise en charge de votre produit au titre de la garantie, veuillez contacter notre Service consommateurs au 0 810 25 27 63 (prix d’un appel local), à votre disposition du lundi au vendredi de 8h30 à 12h et de 14h à 18h et le samedi de 8h30 à 12h et de 13h à 17h. Si ce Service identifie une possible défectuosité de votre produit, il vous invitera à nous le renvoyer, accompagné de son emballage d'origine et de votre preuve d’achat. Tout produit retourné devient notre propriété dès qu’il a été remplacé. EXCLUSIONS Votre produit ne pourra en aucun cas être pris en charge au titre de la garantie si son dysfonctionnement résulte d’un des faits suivants : - En cas d’utilisation de votre produit pour un autre usage que celui pour lequel il a été conçu. - En cas d’irrespect des instructions d'installation, d'utilisation ou d’entretien. - En cas d’ouverture ou de modification du produit ou de ses composants. - En cas de choc, d’humidité, d’incendie, de foudre, d’intervention d’un animal, ou de tout événement de force majeure.
La responsabilité de notre société ne couvre pas les conséquences d’une installation, d’une utilisation ou d’un entretien du produit qui ne serait pas conforme aux caractéristiques du produit, à nos instructions, aux usages, ou aux normes en vigueur.
2 Certificats de garantie et une enveloppe “T ”sont joints à cette notice d'utilisation : - un Certificat est à remplir, avec vos coordonnées, sur lequel vous aurez collé une moitié de l’étiquette code barres figurant sur chaque élément périphérique acheté et installé. Retournez ce Certificat de garantie ainsi qu’une photocopie de la facture d’achat à Somfy à l’aide de l’enveloppe “T ” jointe (ne pas affranchir). Nous en avons besoin pour enregistrer vos droits à la garantie ainsi qu’à l’Assistance téléphonique Somfy. - l’autre Certificat de garantie est un document à conserver précieusement avec cette notice d'utilisation (en l’agrafant, par exemple). Sur celui-ci, vous aurez collé l’autre moitié de l’étiquette code barres et vous aurez indiqué l’implantation des éléments de votre système de protection dans votre habitat. Ce document vous sera utile pour tout contact ultérieur avec l’Assistance téléphonique Somfy. Nota : dans le cas de rajout d’éléments périphériques supplémentaires, renvoyer les étiquettes code barres sur papier libre à Somfy en indiquant vos noms et adresses afin de mettre à jour votre dossier.
Par la présente, DOMIS déclare que ses produits sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999 / 5 / CE. Les déclarations de conformité sont consultables sur le site www.somfy.com.
Si vous rencontrez des difficultés en cours d’installation ou de fonctionnement, prenez systématiquement contact avec Somfy au :
SOMFY - Service Après-Vente B.P. 53 - 74152 RUMILLY CEDEX Somfy s’engage à vous réexpédier le produit réparé sous 8 jours ouvrables, à partir de la date de réception.
Nettoyer les appareils avec un chiffon légèrement humide (eau ou alcool à brûler à l’exclusion de tout autre produit) en ayant soin de ne pas introduire de liquide à l’intérieur.
