PROTEXIOM 400 - Système d'alarme SOMFY - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Système d'alarme sans fil
Caractéristiques techniques principales	Détecteurs de mouvement, détecteurs d'ouverture, sirène, télécommande
Alimentation électrique	Alimentation secteur avec batterie de secours
Dimensions approximatives	Varie selon les composants (détecteurs, sirène, etc.)
Poids	Environ 1,5 kg pour le kit complet
Compatibilités	Compatible avec les accessoires Somfy Protexiom
Type de batterie	Batteries alcalines pour détecteurs
Tension	230 V pour l'alimentation secteur
Puissance	Consommation faible en mode veille
Fonctions principales	Détection d'intrusion, alertes en temps réel, contrôle à distance via application
Entretien et nettoyage	Vérifier régulièrement les batteries et nettoyer les détecteurs avec un chiffon doux
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Somfy
Sécurité	Chiffrement des données, notifications en cas de détection d'intrusion
Informations générales	Installation simple, possibilité d'extension avec d'autres accessoires Somfy

FOIRE AUX QUESTIONS - PROTEXIOM 400 SOMFY

Comment réinitialiser le SOMFY PROTEXIOM 400 ?

Pour réinitialiser le SOMFY PROTEXIOM 400, maintenez enfoncé le bouton de programmation pendant 10 secondes jusqu'à ce que le témoin lumineux clignote. Cela réinitialisera tous les paramètres aux valeurs d'usine.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles de la télécommande. Si elles sont faibles ou épuisées, remplacez-les. Si le problème persiste, essayez de reprogrammer la télécommande avec le système.

Comment ajouter un nouveau capteur au système ?

Pour ajouter un nouveau capteur, appuyez sur le bouton de programmation du SOMFY PROTEXIOM 400, puis activez le capteur dans les 2 minutes qui suivent. Le témoin lumineux clignotera pour indiquer que l'appareil a été ajouté.

Que faire si le système ne détecte pas les mouvements ?

Assurez-vous que le capteur n'est pas obstrué par des objets ou des meubles. Vérifiez également que les piles du capteur sont en bon état et qu'il est correctement positionné.

Comment savoir si la batterie du SOMFY PROTEXIOM 400 doit être remplacée ?

Le témoin lumineux clignote en rouge lorsque la batterie est faible. Il est recommandé de remplacer la batterie dès que vous remarquez ce signal.

Puis-je utiliser le SOMFY PROTEXIOM 400 à l'extérieur ?

Le SOMFY PROTEXIOM 400 est conçu pour un usage intérieur. Pour une utilisation extérieure, assurez-vous d'utiliser des dispositifs spécialement conçus pour cet environnement.

Comment mettre à jour le firmware du SOMFY PROTEXIOM 400 ?

Les mises à jour du firmware sont généralement effectuées automatiquement. Assurez-vous que le système est connecté à l'alimentation et au réseau pour recevoir les mises à jour.

Que faire si le système se déclenche sans raison apparente ?

Vérifiez si des animaux domestiques ou des objets en mouvement pourraient déclencher les capteurs. Si le problème persiste, réinitialisez le système et repositionnez les capteurs.

Comment obtenir de l'aide technique pour le SOMFY PROTEXIOM 400 ?

Vous pouvez contacter le service client de SOMFY par téléphone ou consulter leur site web pour des ressources d'assistance technique et des manuels.

MODE D'EMPLOI PROTEXIOM 400 SOMFY

Manuel d'installation et d'utilisation

Nous vous remercions d'avoir choisi un système d'alarme SOMFY.

SOMFY développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits SOMFY répondent à vos attentes de sécurité, confort et gain de temps au quotidien.

Chez SOMFY, la recherche de la qualité est un processus d'amélioration permanente. C'est sur la fiabilité de ses produits que s'est construite la renommée de SOMFY, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit respecte les exigences de la norme européenne EN 50130-4 et est conforme aux exigences essentielles de la directive européenne R&TTE 1999/5/CE. www.somfy.com/ce

Les éléments du kit étant déjà mémorisés dans la centrale, votre kit est prêt à l'emploi une fois les six étapes suivantes effectuées :

1. Déterminer l'emplacement des éléments et les zones de détection.
2. Insérer les piles dans les éléments.
3. Ménoriser les éléments achetés séparément (hors kit).
4. Fixer au mur, fermer les capots et tester les éléments.
5. Régler les paramètres de l'installation.
6. Tester l'installation.

Pour autant, nous vous recommandons fortement :

Lire attentivement ce manuel d'installation en suivant très précisément les indications de montage et de fonctionnement pour utiliser dans les conditions importantes votre système d'alarme. Bien conserver ce manuel pendant toute la durée de vie du produit. Il pourrait vous être utile si vous décidez d'ajouter des éléments à votre installation.

Votre installation peut composer 40 éléments au maximum (hors automatismes).

Ne nettoyez pas le clavier LCD ultra plat avec de l'alcool. Utilisez un chiffon légèrement humide pour nettoyer le clavier LCD ultra plat.

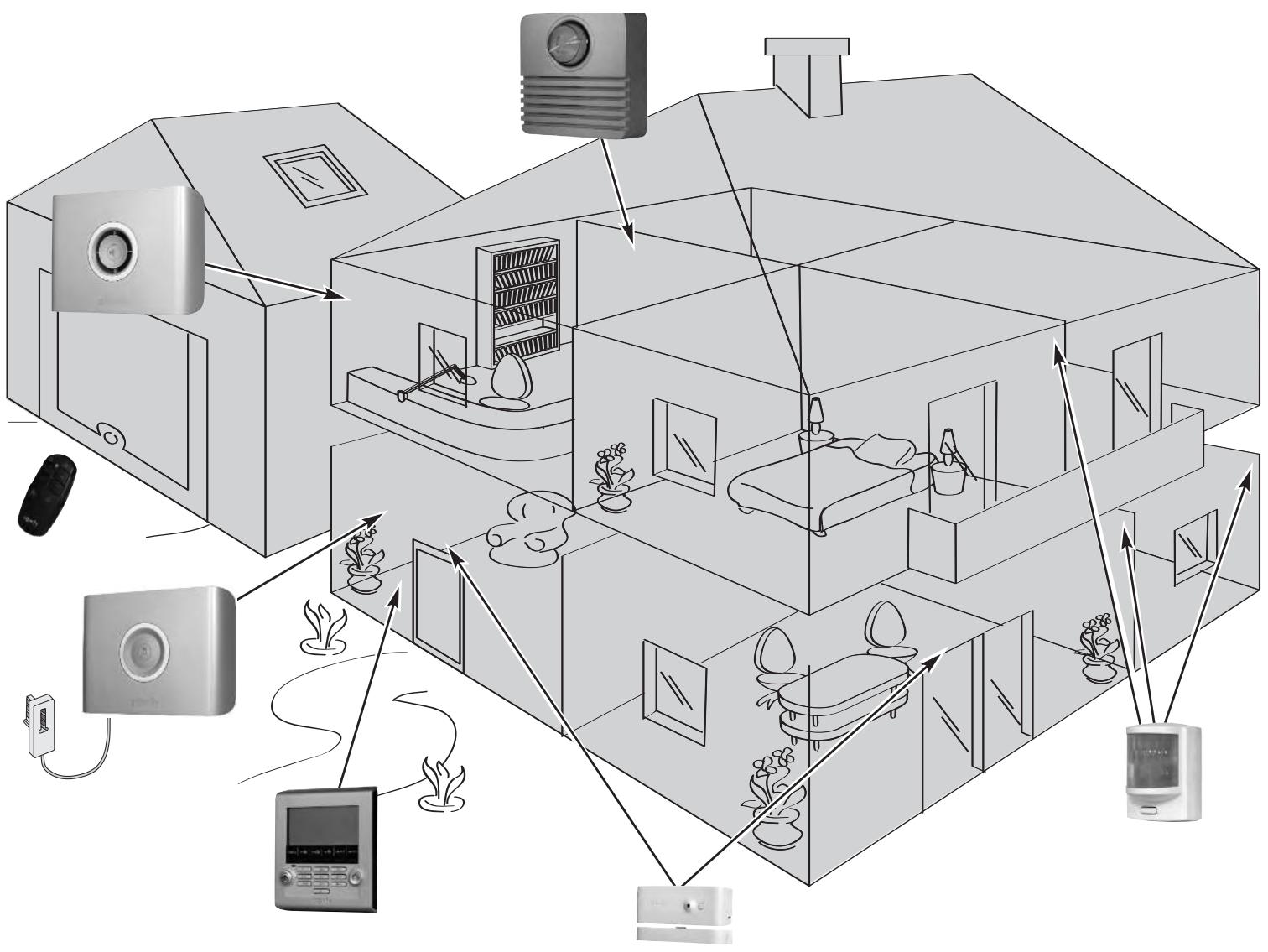

Quelques conseils et astuces

Il est par ailleurs indispensable, pour assurer votre sécurité, d'observer certaines précautions :

activer systématiquement votre système d'alarme en votre absence en vous assurant qu'il fonctionne correctement. verrouiller toutes les issues (portes, fenêtres,...) ne jamais laisser une télécommande visible ou facilement repérable. ne jamais mettre en evidence un code d'accès du clavier. ne jamais laisser sur votre répondeur un message signalant votre absence.

Comment fonctionne mon système d'alarme ? 4

Un système totalement évolutif 6

Recommandations 7

Configurer une zone aux détecteurs d'intrusion 8

Mise en place des piles 10

Mémoriser les éléments supplémentaires 11

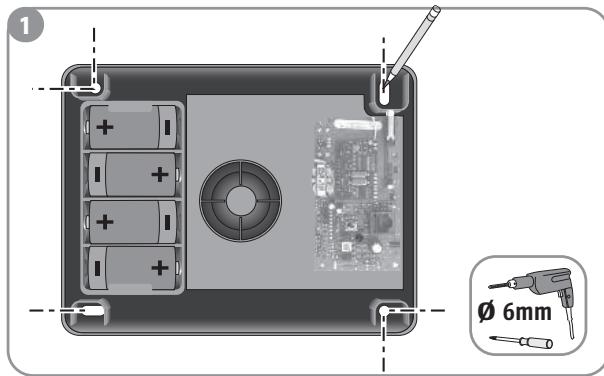

Fixer les éléments 12

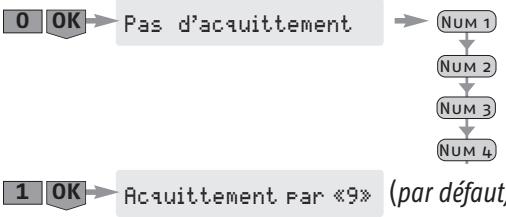

Paramétrer votre système 21

Plan de déroulement des menus, Fonctions de base 23

Langue d'affichage du clavier et de la synthèse locale 24

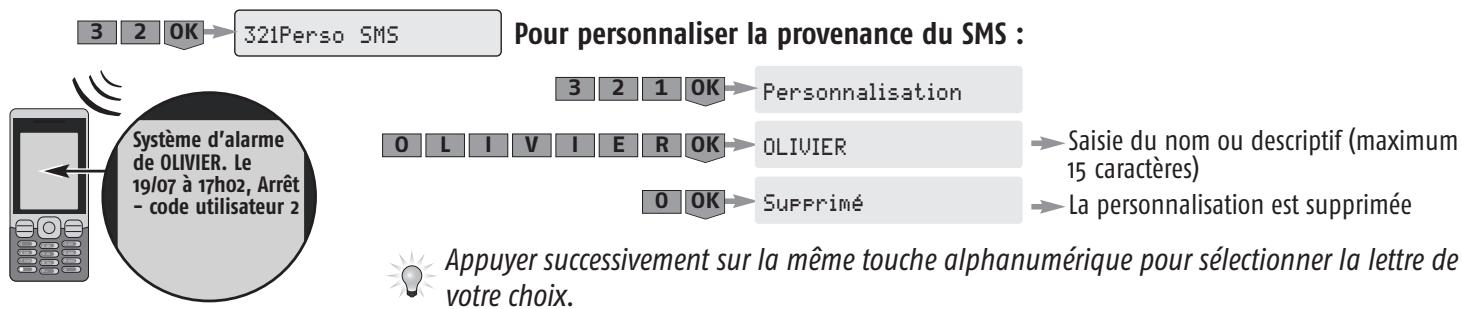

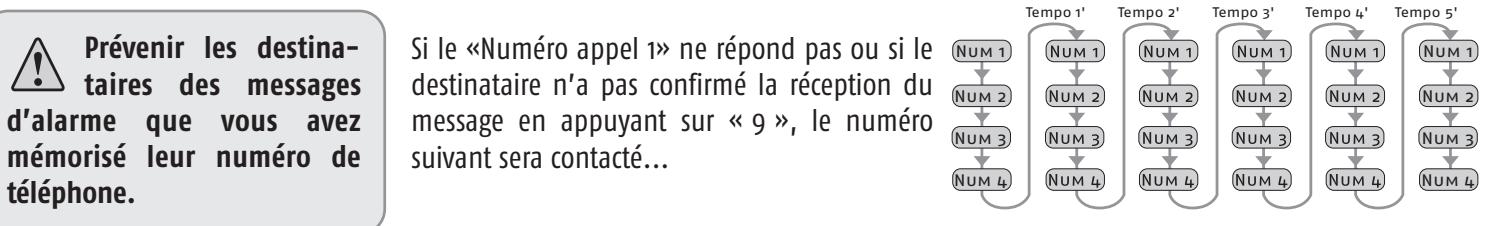

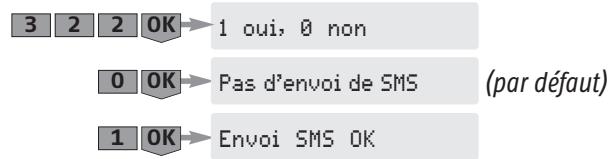

Personnalisation des codes sur le clavier 24

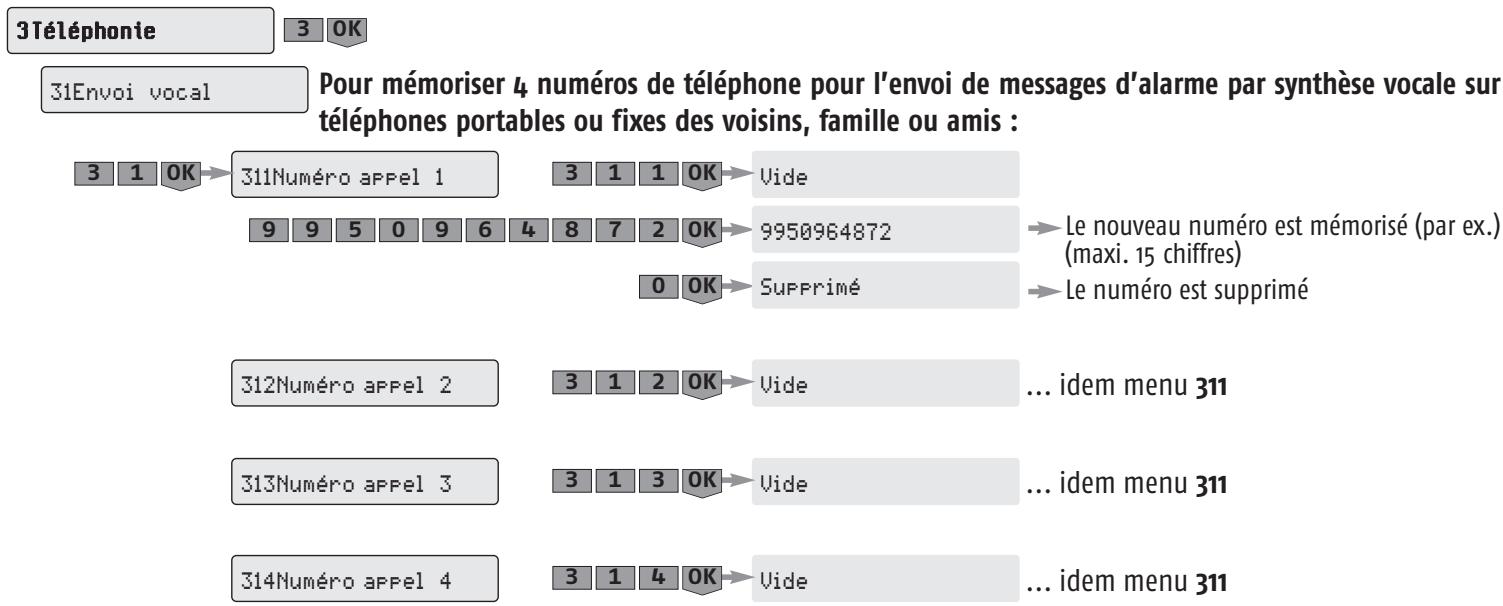

Téléphonie 25

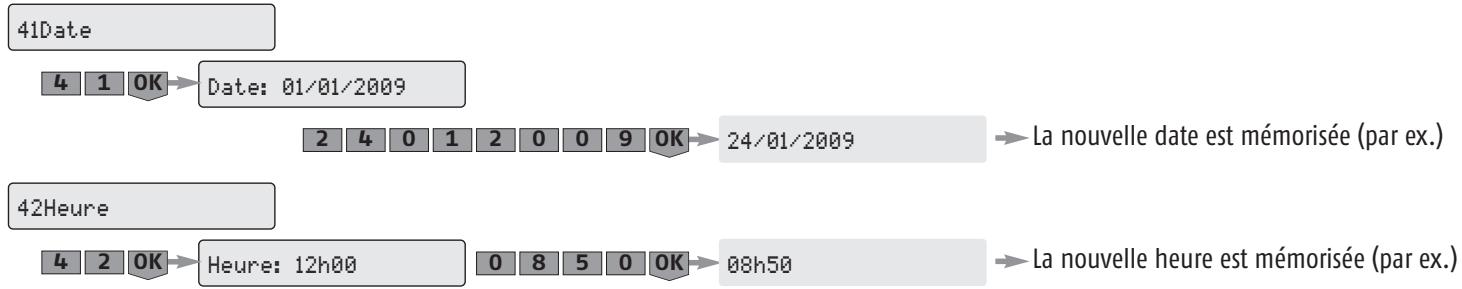

Mémorisation de la date et de l'heure 27

Personnalisation des éléments 27

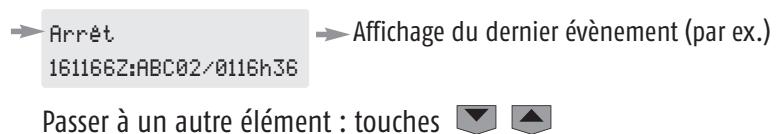

Historique des derniers événements 27

Plan de déroulement des menus, Fonctions avancées 28

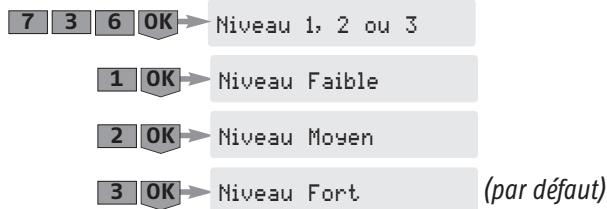

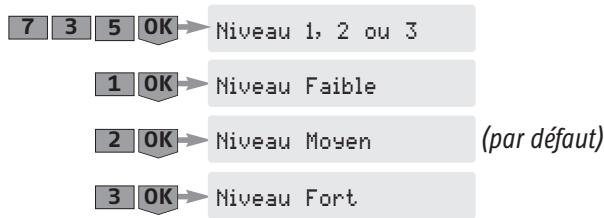

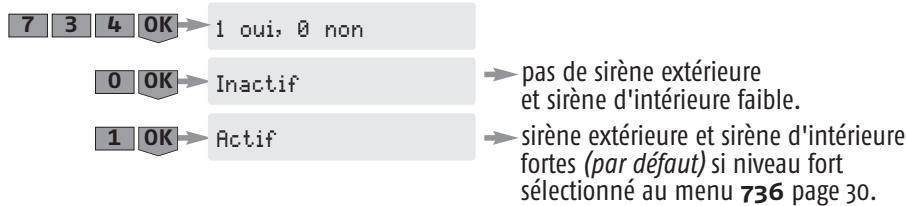

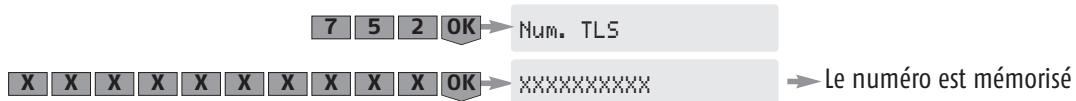

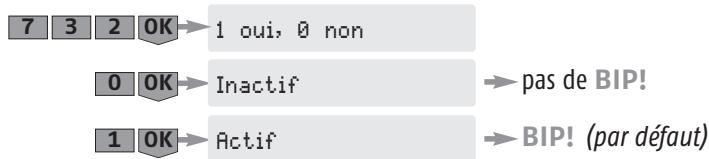

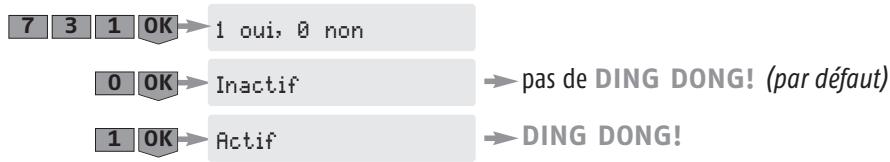

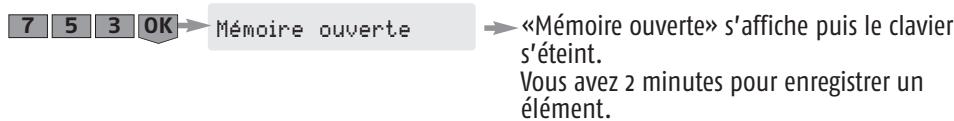

Paramètres des fonctions avancées 29

Fiche « mémo » 36

Paramétrage du kit Protexiom 300 37

Enregistrer l'annonce de personnalisation du message d'alarme (Protexiom 400 et 600).... 38

Tester l'installation 39

Utiliser le système 40

Mise en marche de l'alarme 40

Arrêt de l'alarme 40

Utilisation à distance 41

En cas d'intrusion et d'agression 41

Fonctionnement en cas d'intrusion 42

Consulter les informations du système en local sur le clavier LCD ultra plat quand le voyant orange clignote (PROTEXIOM 400 et 600) 42

Informations transmises par SMS 43

Commander vos automatismes et récepteurs SOMFY à partir du clavier LCD 43

Synthèse de fonctionnement du système 44

Remplacement des piles 46

Réinitialisation du système 47

En cas de perte ou de vol d'une télécommande ou en cas de reconfiguration du système 47 En cas de perte du code installé 47

Problèmes rencontrés 48

Tableau des caractéristiques 50

Index. 51

Les performances de mon système d'alarme

Tous les éléments de votre installation sont alimentés par piles.

Technologie radio bi-fréquence sécurisée

Procédé breveté et exclusif : la transmission radio est réalisée sur 2 fréquences alternées qui prennent à chaque instant le relais de l'autre pour assurer à 100% le transfert d'informations.

Autocontrôle régulier du système - gestion de perte de liaison

Les éléments (sauf télécommandes) envoient périodiquement à la centrale leur état de fonctionnement : niveau des piles, porte laissée ouverte,...

Autoprotection contre le vandalisme

En cas de vandalisme sur les éléments de votre installation, les sirènes se déclenchent pendant 2 minutes et le transmetteur téléphonique vous envoie un message d'alarme.

La centrale, les sirènes, le transmetteur téléphonique et les claviers sont protégés contre l'arrachement du mur et contre l'ouverture du capot.

Les détecteurs sont protégés contre l'ouverture de leur face avant.

Pour vous comporter, à l'installation, les autoprotections ne fonctionnent qu'à partir de la première mise sous alarme.

Activer

Les claviers et les télécommandes permettent de contrôler votre système d'alarme, indépendamment par zone ou totalement. Ils affichent par retard visuel l'état du système lors de l'utilisation.

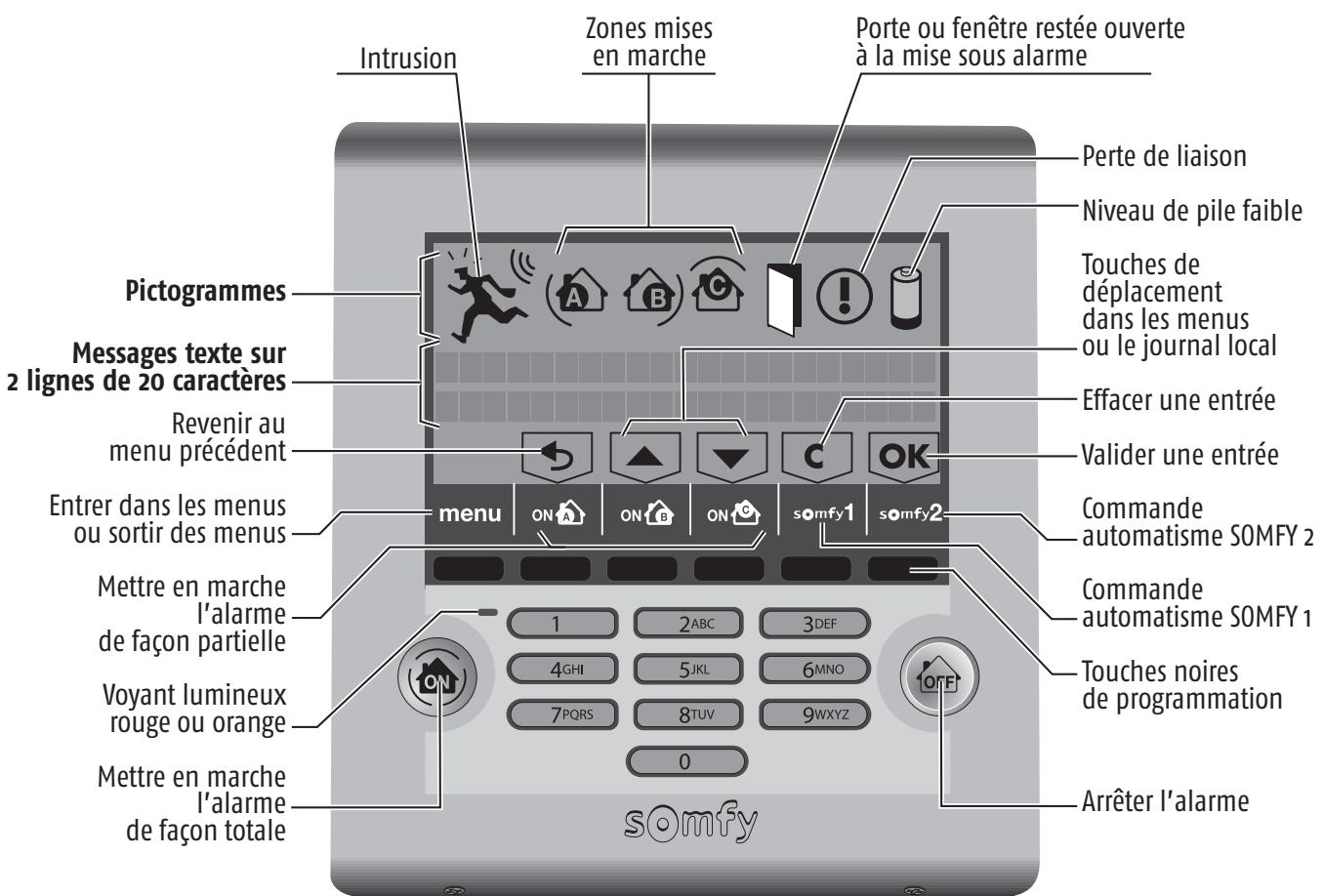

Le clavier LCD ultra plat permet une installation évoluée et personnalisée (fonction SMS avec le transmetteur téléphonique...).

Le clavier LCD ultra plat et la télécommande multi-applications permettent de contrôler les automatismes SOMFY (motorisation de portail, porte de garage, éclairage ou volets roulants avec moteur SOMFY).

Vous pouvez également commander, à distance par téléphone, votre alarme, des volets roulants et un éclairage.

TELECOMMANDE MARCHE/ARRET + ZONES

TELECOMMANDE MARCHE/ARRET

Détecteur d'une intrusion

Les détecteurs de mouvement détectent le déplacement d'une personne ou d'un animal dans une pièce.

Les détecteurs d'ouverture déTECTent l'ouverture d'une porte ou d'une fenêtre. Ils peuvent vous informer par «Ding-Dong» sur la sirène d'intérieur lors d'une détection (voir fonction Kiela page 29).

Détecteur d'anomalie domestique

Les détecteurs domestiques détectent la présence d'eau, de fumée ou une coupure secteur.

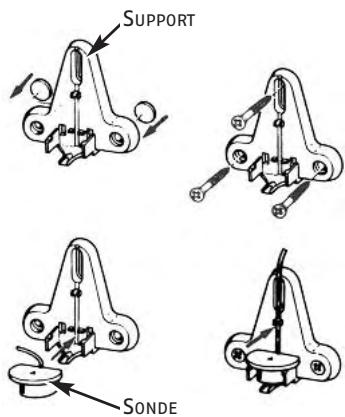

DETECTEUR DE PRESENCE D'EAU

DE FUMEE

DETECEUR RE SECTEUR

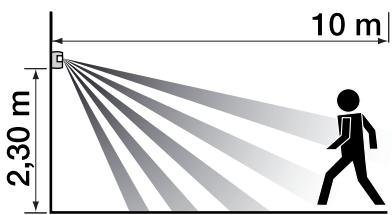

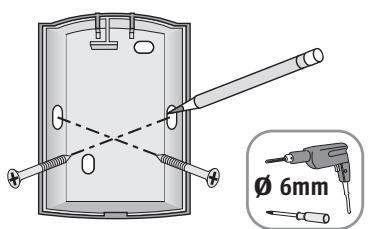

DETECTEUR DE MOUVEMENT

DETECTEUR DE MOUVEMENT POUR HABITAT AVEC CHIEN

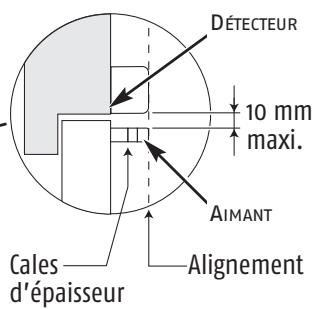

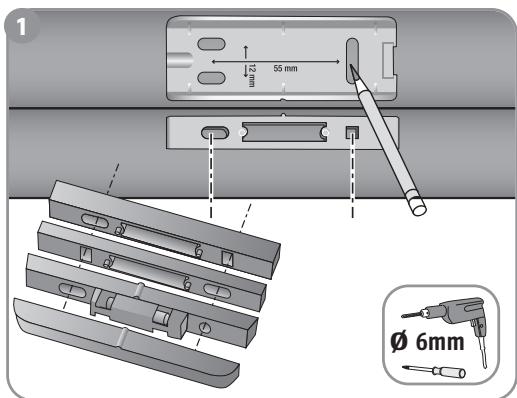

DETECTEUR D'OUVERTURE

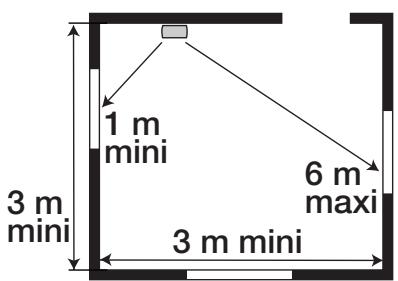

DETECTEUR AUDIOSONIQUE DE BRIS DE VITRES

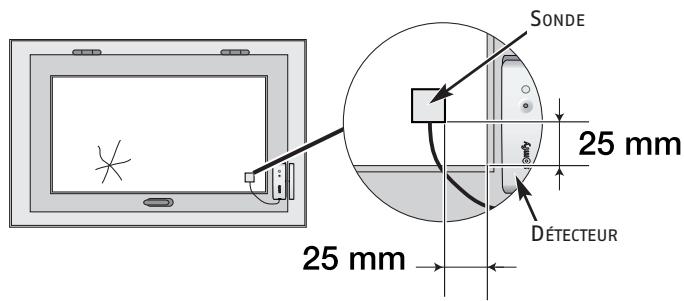

DETECTEUR D'OUVERTURE ET DE BRIS DE VITRE

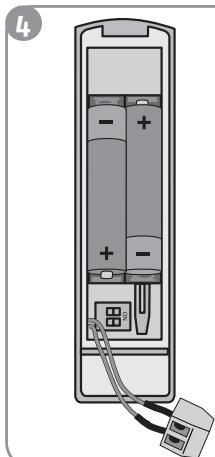

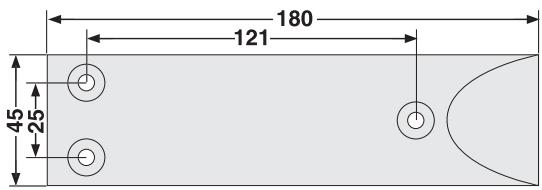

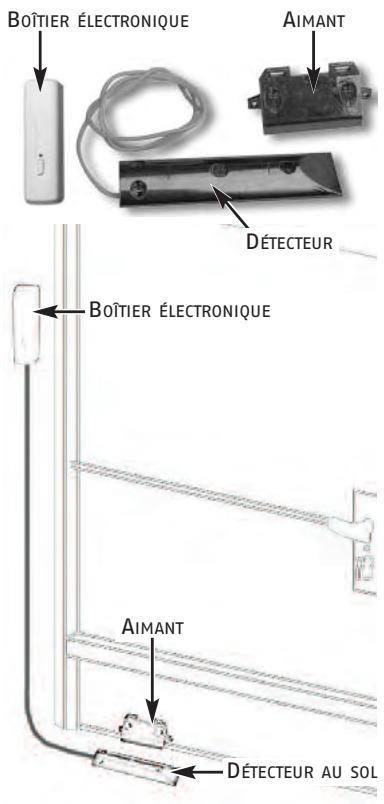

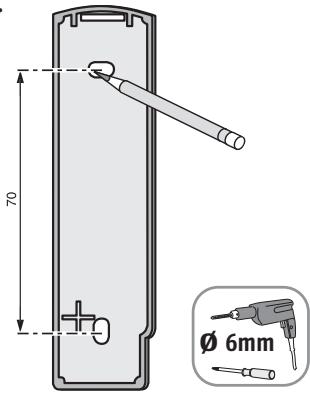

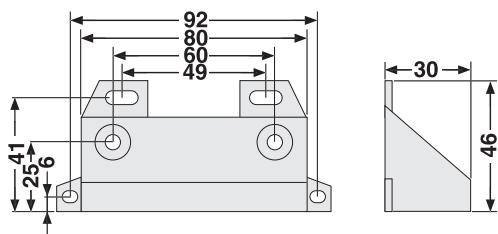

DETECTEUR D'OUVERTURE DE PORTE DE GARAGE

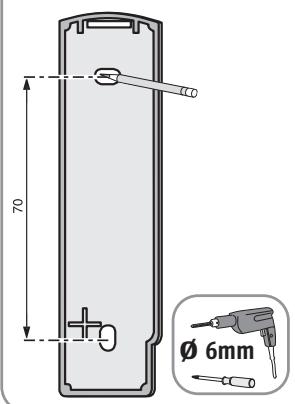

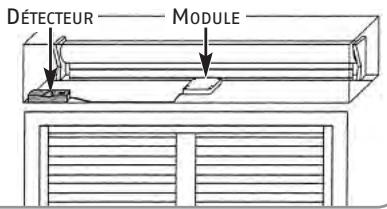

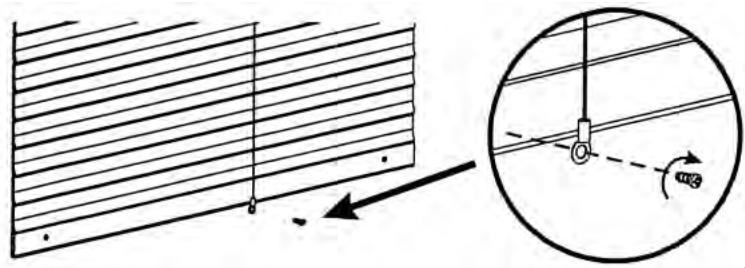

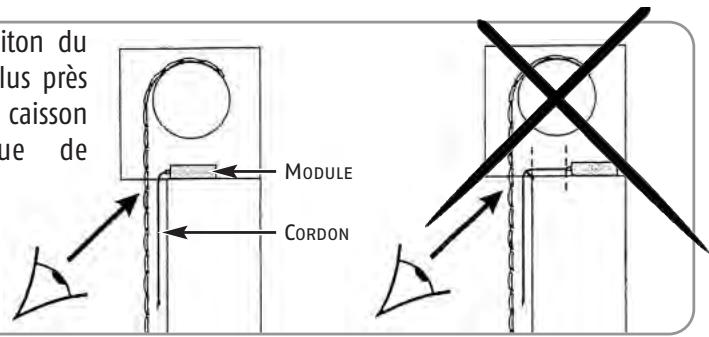

DETECTEUR D'OUVERTURE DE VOLET ROULANT

Dissuader, alerter, signaler

La montée en puissance des sirènes dissuade l'intrus.

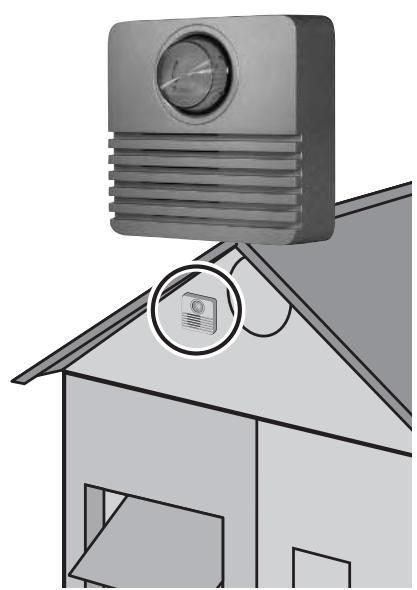

La sirène extérieure avec flash alerte et signale à votre environnement proche une intrusion et le transmetteur téléphonique envoie un ou plusieurs messages d'alarme.

La centrale/transmetteur analyse les informations envoyées par les détecteurs, déclenche les sirènes et envoie un message en synthèse vocale sur 4 périodes de téléphone ou une alerte à un centre de télésurveillance.

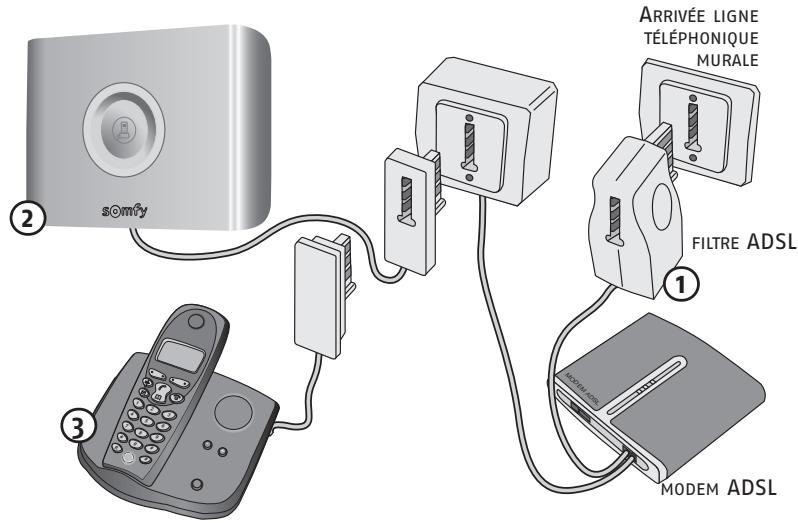

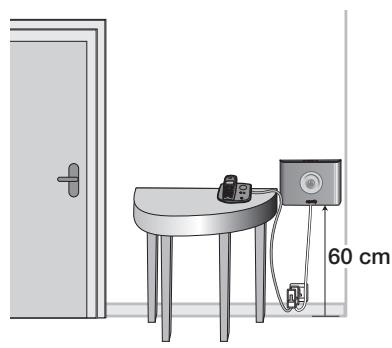

CENTRALE / TRANSMETTEUR TÉLÉPHONIQUE

SIRENE D'INTERIEUR

SIRENE EXTERIEURE AVEC FLASH

Si vous possédez des volets roulants (avec moteur SOMFY), il est possible

d'automatiser leur descente lors d'une détection d'intrusion ou leur montée lors d'une détection de fumée, à l'aide d'un récepteur pour volets roulants SOMFY.

Pour une meilleure dissuasion, il est également possible de commander un éclairage lors d'une détection d'intrusion, à l'aide d'un récepteur d'éclairage SOMFY.

Un système totalement évolutif

Vous pouvez compléter votre kit avec des télécommandes, des détecteurs de mouvement, des détecteurs d'ouverture supplémentaires (de couleur blanche ou marron) ou les éléments spécifiques suivants :

Vous souhaitez commander un ou deux automatismes SOMFY (motorisation de portail, porte de garage ou éclairage) et votre alarme depuis votre voiture.	Télécommande multi-applications
Vous avez plusieurs accès.	Clavier LCD ultra plat supplémentaire
Vous souhaitez dissuader un intrus d'entrer chez vous, alerter votre voisinage et signaler que votre système s'est déclenché.	Sirène extérieure avec flash
Vous souhaitez compléter la dissuasion dans une autre partie de votre habitat.	Sirène d'intérieur
Vous avez un chien.	Détecteur de mouvement pour habitat avec chien
Vous avez un garage.	Détecteur d'ouverture de porte de garage
Vous avez des volets roulants.	Détecteur d'ouverture de volet roulant
Vous avez des portes fenêtres et des baiés vitrées.	Détecteur d'ouverture et de bris de vitre (blanc ou marron)
	Détecteur audiosonique de bris de vitres
Vous souhaitez que votre système se déclenché en cas de détction de fumée.	Détecteur de fumée
Grâce à un récepteur pour volets roulants SOMFY, vos volets roulants motorisés SOMFY peuvent s'ouvoir en cas de détction de fumée.
Vous souhaitez être prévenu en cas d'inondation (exemple : machine à laver).	Détecteur de présence d'eau
Vous souhaitez être alerté d'une coupure de secteur.	Détecteur de coupure secteur

Important

Pour assurer le fonctionnement optimal du système, il est recommandé de bien choisir l'emplacement de chaque élément.

Assurer une bonne transmission radio

La bonne propagation des ondes radio dépend de la nature des milieux qu'elles traversent.

En fonction du type de construction (chalet, type de murs et de cloisons, immeuble à structure métallique,...) la portée des ondes radio sera plus ou moins grande.

Placoplatre/Platre/Bois 90 à 100%

Brique/Aggloméré 65 à 95%

Béton armé 10 à 70%

Metal 0 à 10 %

Quand une onde radio a du mal à traverser un matériel, elle est réfléchie. Cette réflexion compromet la réception, notamment sur la centrale. Il suffit souvent de déplacer cette dernière d'une dizaine de centimètres pour éviter une zone de non couverture.

Optimiser la portée radio

La centrale est le cœur de l'installation. Placer cette dernière au centre du logement dans un endroit dégagé. Positionner les éléments et la centrale à plus de 60 cm du sol. Pour une meilleure propagation des ondes radio, aligner la centrale:

• d'un tableau électrique ou d'un faisceau de fils électriques, de plus d'un mètre,
• de toute masse ou plaque métallique,
• de sources de perturbations radio (comme un ensemble TV Hi-Fi surround), de plus d'un mètre.

Éviter de fixer les détecteurs et les claviers sur des parties métalliques ou dans un lieu confiné. Fixer les sirènes sur des parties dégagées et le plus haut possible. Avant de fixer la centrale, bien s'assurer de la bonne transmission radio des différents éléments. En cas de problème de transmission, déplacez cette dernière.

Assurer le bon fonctionnement du système d'autoprotection

Pour chacun des produits (centrale, sirène, transmetteur téléphonique ou clavier LCD ultra plat), choisir un emplacement mural avec un bon état de surface pour assurer l'efficacité des autoprotections à l'arrachement (protection contre le vandalisme).

Vous pouvez sécuriser jusqu'à 3 espaces, appelés zones, de votre habitat.

Une zone est composée de détecteurs d'intrusion placés dans certains endroits de votre habitat. Notre système d'alarme SOMFY permet de définir 3 zones distinctes. Vous pouvez ainsi activer l'alarme sur une seule zone ou 2 zones, ou sur les 3 zones (= mise en marche totale).

Dans l'exemple suivant, les détecteurs d'intrusion de la zone A surveillent les accès porte d'entrée et garage, ceux de la zone B et C surveillent différents étages de l'habitat. Toutes les configurations sont possibles, cela dépend de votre habitat et de votre utilisation.

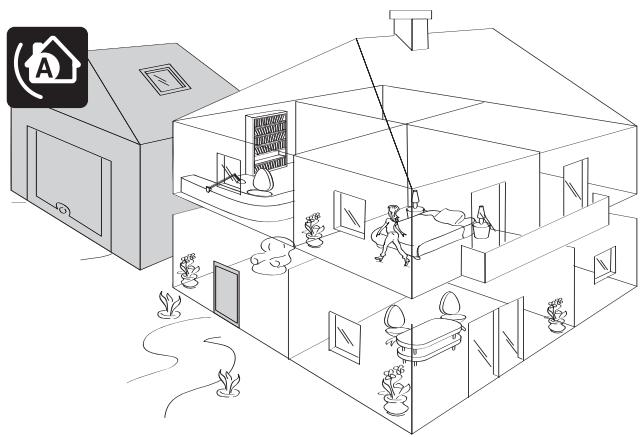

Zone a - déclenchement temporisé (AT) ou immédiat (a) de l'alarme en cas d'intrusion

Les accès de l'habitat (portes d'entrée). Une annexe isolée (le garage, par exemple).

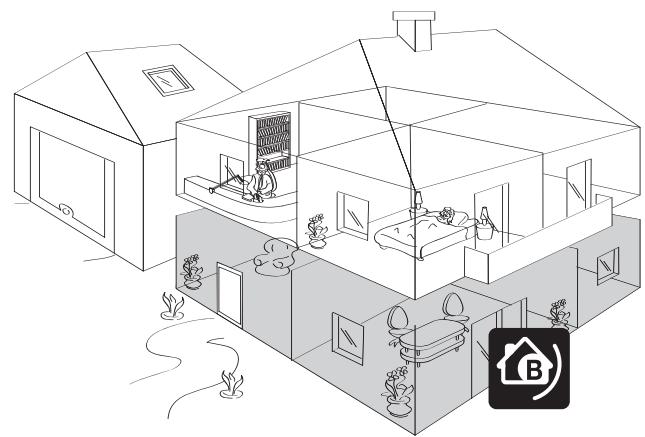

Zone b - Déclenchement immédiat de l'alarme en cas d'intrusion

Une partie non utilisée de l'habitation, pendant la nuit, le salon ou tout le rez-de-chaussée.

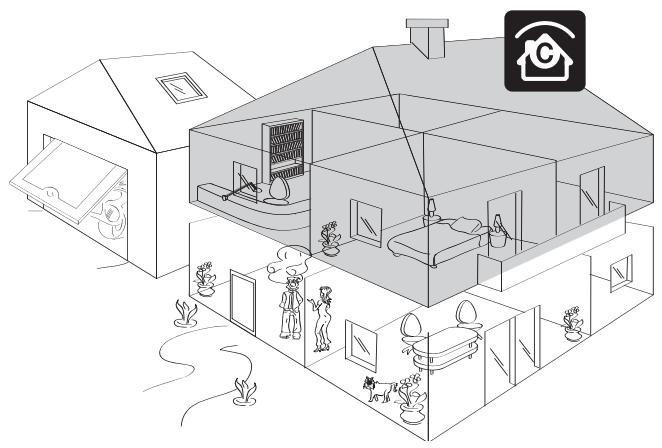

Zone c - déclenchement immédiat de l'alarme en cas d'intrusion

Une autre partie non utilisée de l'habitation, pendant la journée, un étage ou le sous-sol.

Mise en marche totale (zones A+B+C)

Mise en marche partielle ou totale

Partielle - 1 ou 2 zones en marche (A, B, C, A+B, A+C ou B+C)

Mise en marche INDEPENDANTE des zones de surveillance, zone A, B ou C.

Totale - les 3 zones en marche (A + B + C)

Mise en marche TOTALE du système d'alarme : l'habitat complet est sous alarme.

Dépôt des détecteurs du kit (déjà mémorisés dans la centrale/transmetteur) de ceux achetés séparément (non encore mémorisés). Ces derniers doivent être mémorisés dans la centrale/transmetteur téléphonique.

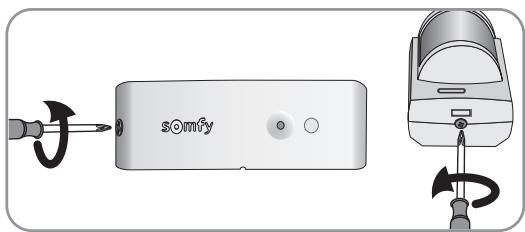

1/ Ouvrir les capots des détecteurs d'intrusion (détecteur d'ouverture et détecteur de mouvement) 2/ Déterminer l'emplacement des éléments et constituer des zones de détecteurs

Le choix de la zone de surveillance et du mode de déclenchement se fait, pour chaque détecteur d'intrusion (détecteurs de mouvement et détecteurs d'ouverture), en utilisant les commutateurs situés à l'intérieur de ces produits. Ils doivent être configurés au moment de l'installation de l'élement.

Les détecteurs de mouvement sont livrés configurés en zone C, déclenchement immédiat.

Les détecteurs d'ouverture sont livrés configurés en zone AT, déclenchement temporisé de 45 secondes avant le déclenchement de l'alarme, pour vous laisser le temps de rentrer chez vous et d'arrêter le système, dans le cas d'un détecteur d'ouverture placé sur la porte d'entrée.

Si vous êtes possesseur d'un système PROTEXIOM 400 ou PROTEXIOM 600, il est aussi possible de paramétrer

votre système d'alarme et d'affecter une zone à un détecteur d'intrusion par ordinateur (voir manuel complémentaire).

Dans ce cas, la configuration des zones sur votre ordinateur sera prioritaire à la configuration des commutateurs à l'intérieur des détecteurs d'intrusion.

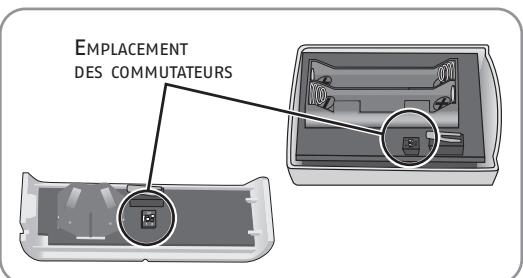

Pour personnaliser ce choix, placer les commutateurs 1 et 2 comme suit :

Choix zone - mode de déclenchement		Position des commuteurs	Ce qui se passé en cas d'intrusion (en mode partiel ou total)
A	AT - déclenchement temporisé	ON 1 2	Déclenchement retardé des sirènes (après la temporisation d'entrée). + Transmission téléphonique d'un ou plusieurs messages d'alarme.
	A - déclenchement immédiat	ON 1 2	Déclenchement immédiat de la sirène d'intérieur. + Déclenchement, après 10 secondes de la sirène extérieure avec flash. + Transmission téléphonique d'un ou plusieurs messages d'alarme.
B	B - déclenchement immédiat	ON 1 2
C	C - déclenchement immédiat	ON 1 2

3/ Régler les commutateurs des détecteurs d'intrusion pour les affecter à une zone

Reporter le choix des zones sur la fiche « mémo », page 36.

Ne pas toucher aux commutateurs sur les détecteurs de présence d'eau et de coupure secteur.

1/ Ouvrir les capots des autres éléments

CENTRALE / TRANSMETTEUR TÉLÉPHONIQUE

SIRENE D'INTERIEUR

SIRENE EXTERIEURE AVEC FLASH

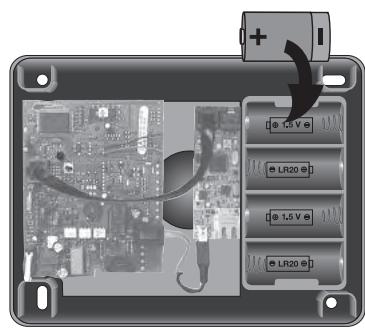

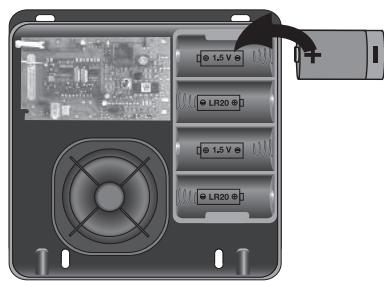

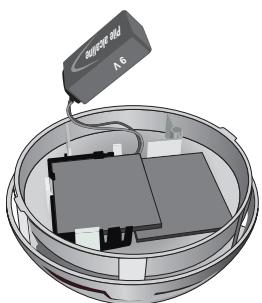

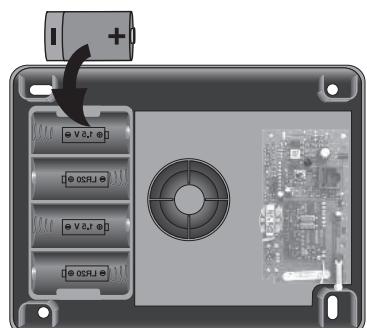

2/ Insérer les piles fournies dans tous les éléments

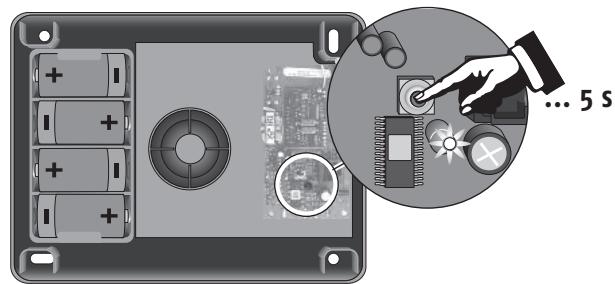

Un bip sonore retentit à la mise en place des piles dans la sirène d'intérieur et dans la centrale/transmetteur téléphonique.

Un risque de déclenchement de sirène à la mise en place des piles existe en cas d'appui sur la touche ON de la télécommande. Il suffira d'arrêter l'alarme en appuyant sur la touche OFF de la télécommande.

Bien respecter les polarités + et -

Bien vérifier que les extrémités des piles sont en contact avec les contacts piles.

Glisser la pile, le + sur le dessus.

Les piles sont déjà insérées dans les télécommandes.

Ne pas refermer tout de suite les capots.

Si l'installation murale des produits doit être différée, stocker une pile dans les produits restés ouverts pour éviter une surconsommation.

Si votre installation ne comprend que les éléments d'un kit PROTEXIOM, passer directement à la page 12

Les éléments achetés séparément doivent être mémorisés dans la centrale/transmetteur téléphonique.

Rappel : les éléments du kit sont déjà mémorisés dans la centrale/transmetteur téléphonique.

1/ Mise en mode mémorisation de la centrale/transmetteur téléphonique

Sur la centrale/transmetteur téléphonique

Vous avez 2 minutes pour enregistrer un élément. La période de 2 minutes est relayée dès qu'un élément est enregistré. Le bip sonore vous signale que l'élément est bien enregistré dans la centrale.

Passé le délai de 2 minutes, vous devez revenir au mode mémoire en ré-appuyant sur le bouton de la centrale.

Pendant la période de 2 minutes (voyant allumé), il n'y a pas de test de l'installation possible.

Si vous souhaitez ajouter des éléments alors que la centrale est déjà installée et que le système est déjà fonctionnel, pour éviter d'ouvrir la centrale/transmetteur téléphonique, vous pouvez entrer en mode émulation simplifié en allant dans le menu 753, voir page 30. La mise en mode émulation n'est possible que si le système est à l'arrêt.

Si vous ouvrez la centrale/transmetteur, vous devez neutraliser l'autoprotection en appuyant sur OFF de la télécommande jusqu'à l'extinction du voyant.

2/ Mémorisation des éléments (pendant le mode mémorisation de 2 minutes)

Un détecteur d'impulsion

... BIP! sur la centrale.

Un clavier LCD ultra plat supplémentaire

Impulsion sur «OFF» sur la centrale.

Une télécommande Impulsion sur «OFF»

BIP!

sur la centrale. Une sirène d'intérieur. Ouvrir la sirène. Donner une impulsion sur le bouton.

BIP!

sur la centrale. Une sirène extérieure. Ouvrir la sirène. BIP! sur la centrale.

Il n'est pas possible de mettre en route le système pendant la période de mémorisation. Il faut attendre 2 minutes sans action.

Poser la centrale/transmetteur téléphonique au centre de l'habitat, de façon à tester la bonne portée radio à la fin de l'installation de chaque élément.

Détecteur d'ouverture

Placer le détecteur à l'intérieur de votre habitation sur le montant de la partie ouvrante, soit horizontalement, soit verticalement, du côté ouvrant (à l'opposé des gonds).

Le détecteur et son porte-aimant doivent être parfaitement alignés entre les 2 repères.

Utiliser une ou plusieurs cales d'épaisseur fournies dans l'emballage pour effectuer le réajustement du porte-aimant.

Il est également possible de surelever le détecteur à l'aide de 2 cales fixées côte à côte sous celui-ci.

Si l'écart entre la partie ouvrante et la partie fixe est trop important, il est possible d'intervertir les 2 parties du produit.

Prendre les précautions nécessaires pour éviter la détérioration du détecteur due à l'ouverture de la porte! Ce montage est déconseillé.

Refermer le capot.

Tester l'élément :

Appuyer sur le bouton du détecteur.

Pendant 2 mn, le voyant du détecteur s'allume à chaque ouverture/fermeture de la porte.

Détecteur de mouvement

Pour protéger le plus de surface, le détecteur pourra être placé dans l'angle d'une pièce à 2,30 m du sol.

Les détecteurs sont sensibles à la chaleur : ne jamais orienter le détecteur de mouvement directement vers une fenêtre, au-dessus ou en face d'une source de chaleur (radiateur, convecteur ou cheminée) ou dans une véranda pour éviter tout déclenchement intempestif.

Ce détecteur est déconseillé dans un garage en raison de la présence de rongeurs qui pourraient occasionner un déclenchement intempestif.

Les rayons des différents détecteurs de mouvement ne devront pas se croiser.

Tester l'élément :

Appuyer sur le bouton du détecteur.

Pendant 2 mn, le voyant du détecteur s'allume à chaque passage devant le détecteur.

Détecteur de mouvement pour habitat avec chien

Ce détector est déconseillé dans un garage en raison de la présence de rongeurs qui pourraient occasionner un déclenchement intempestif.

Il est fixé de préférence sur un mur à 1,20 m du sol.

Le reste de l'installation et le test sont identiques au détecteur de mouvement (voir page 12).

Détecteur d'ouverture et de bris de vitre

Il détecte l'ouverture d'une fenêtre, la vibration exercée sur la vitre lors d'une tentative d'intrusion et le bris de cette vitre.

Le détecteur et son aimant se montent de la même manière que pour le détecteur d'ouverture (voir page 12).

Coller la sonde de bris de vitre dans un coin de la fenêtre à 25 mm de l'angle à l'aide de son adhésif double face sur une vitre propre et sèche à une température idéale comprise entre 21°C et 35°C. Appuyer fermement sur la sonde de bris de vitre pour assurer un collage efficace.

Test du détecteur seul : voir page 12.

Détecteur audiosonique de bris de vitres

Il détecte la fréquence acoustique du bris de verre et l'écart de pression entre l'intérieur et l'extérieur de l'habitat. Il ne protège que les vitres donnant vers l'extérieur.

Il devra être éloigné d’au moins 1,20 m de sources de perturbations sonores (telles que télévision, enceintes acoustiques, tuyau d’évacuation, portes,...).

Le bris de vitres sera détecté dans un rayon de :

6 m pour des vitres en verre ordinaire ou en double vitrage (2,4 à 6 mm d'épaisseur). 3,65 m pour des vitres en verre trempé ou feuilleté (3,2 à 6,4 mm) ou tout autre type de vitre.

Ne pas placer le détecteur audiosonique sur le même mur que les vitres à protégérer.

Fixer le détecteur au mur à environ 2 m du sol.

Refermer le capot.

Détecteur d'ouverture de volet roulant

Il est installé à l'intérieur du caisson du volet.

Fixer le module carré, à l'aide d'au moins 3 des 4 vis fournies, à plat, au centre du caisson de façon à libérer la course du cordon sans risquer son cisaillement.

Le cylindre de sortie en laiton du cordon doit être placé le plus près possible de l'ouverture du caisson pour éviter tout risque de cisaillement.

3 L'extrémité du cordon doit être fixée par une vis à travers l’œillet sur la lame du volet.

Il est conseillé de déporter le détecteur sur un mur, grâce au câble de 1 m, afin d'éviter de le fixer sur une partie métallique, ce qui limiterait la bonne propagation des ondes radio.

Fixer le détecteur.

5 Refermer le capot.

6 Tester le détecteur :

Appuyer sur le bouton du détecteur.

Pendant 2 mn, le voyant du détecteur allume à chaque ouverture/fermeture du volet roulant.

Détecteur d'ouverture de porte de garage

Monter la gaine protectrice sur le câble.

Fixer le détecteur au sol.

Le type de fixation dépend de la matière du sol, utiliser d'autres vis si nécessaire.

Fixer l'aimant sur la porte de garage, entre les 2 repères du détecteur au sol.

Fixer le boîtier électronique au mur.

Raccorder les 2 fils dénudés du détecteur au boîtier électronique.

5 Refermer le capot.

Tester le boîtier

électronique :

Appuyer sur le bouton.

Pendant 2 mn, le voyant s'allume à chaque ouverture/fermeture de la porte de garage.

Détecteur de coupure secteur

1. Régler les commutateurs en fonction du temps de déclenchement du détecteur souhaité :

Position des commutateurs	Déclenchement du détecteur après une durée maximum de
	5 minutes
	10 minutes
	15 minutes
	20 minutes

Fixer le détecteur :

Sur un mur, à proximité d'une prise secteur (230 V). Le plus haut possible (pour la bonne propagation des ondes radio), en tenant compte de la longueur du fil pour le branchement.

Attention à ne pas percer les fils électriques à l'intérieur du mur.

Refermer le capot et brancher l'adaptateur secteur.

Détecteur de fumée

Le détecteur doit être impérativement fixé au plafond au centre de la pièce, en tous cas :

à plus de 20 cm de tout obstacle (mur, cloison, poutre, etc…) à plus de 60 cm de tout angle de la pièce

Ne pas installer le détecteur :

A moins de 1 mètre des bouches de chauffage, de refroidissement ou d'aération. La fumée pourrait être éloignée ou diluée. Dans un local où il y a un risque de condensation. Les salles de bains et bunderies sont à proscrire. Là où les fumées peuvent se dégager (cuisine ou garage peu ventilé) et générer des alarmes indésirables. Dans un endroit trop poussiéreux ou gras.

Fixer le socle au plafond.

2 Refermer le détecteur.

3 Tester le détecteur :

Appuyer de façon prolongée sur la touche, un signal sonore puissant de 85 dB doit retentir.

Détecteur de présence d'eau

Fixer le support de la sonde au mur et au ras du sol. Fixer le boîtier du détecteur contre le mur à environ 1 mètre du sol. Glisser la sonde entre les pattes du support jusqu'à l'obtention d'un déclic et engager le fil dans les ergots. Laisser les commutateurs du détecteur en position OFF. Refermer le capot.

5 Tester le détecteur :

Verser de l'eau entre les 2 électrodes de la sonde.

La sirène d'intérieur sonne de façon atténuée pendant 2 minutes.

Pour arrêter l'alarme, appuyer sur la touche «OFF» de la télécommande.

À la fin du test, enlever l'eau et sécher les électrodes.

Clavier LCD ultra plat

Il doit être à l'intérieur de l'habitat. Il est conseillé de l'installer près de la porte d'entrée.

Si vous souhaitez commander une motorisation de porte de garage ou de portail, installez impérativement le clavier en vue de ces automatismes pour des raisons de sécurité.

Bien plaquer contre le mur la languette d'autoprotection à l'arrachement.

Refermer le produit.

Sirène d'intérieur

Elle doit être installée de préférence au centre de l'habitat pour une meilleure propagation sonore, en hauteur et difficile d'accès (ex : cage d'escalier).

À chaque mise en marche ou arrêt de l'alarme, un ou plusieurs BIPs retentissent sur la sirène d'intérieur pour acquérir de la bonne réception de l'ordre.

Avant de refermer le produit, vous pouvez supprimer les BIPs sur la sirène d'intérieur :

Supprimer les BIPS!

Appuyer sur le bouton de la sirène environ 5 secondes jusqu'à ce que le voyant s'éteigne.

Remetre les

Appuyer sur le bouton de la sirène environ 5 secondes jusqu'à ce que le voyant s'éteigne.

Un bip retentit.

Pour être informé du fonctionnement de votre système, nous vous conseillons de laisser les bips sur au moins un élément.

Refermer le capot.

Sirène extérieure avec flash

La sirène extérieure avec flash est protégée contre le ruisellement, la condensation et l'humidité à condition d'être fixée dans le bon sens (flash vers le haut). Pour une durée de vie optimale des piles, il est recommandé de la mesurer à l'abri du soleil et de l'eau.

Pendant l'installation murale, accrocher le haut du couvercle sur la base du fond.

Avant de refermer la sirène extérieure avec flash, vous pouvez approcher les BIPs sur celle-ci pour cadre 2, sirène d'intérieur, (dessus).

Refermer le capot.

Centrale / transmetteur téléphonique

Prendre soin de débrancher le cordon téléphonique avant d'ouvrir la centrale/transmetteur téléphonique.

Elle doit être installée de préférence au centre de l'habitat, proche d'une prise téléphonique et difficile d'accès.

Si vous avez acheté un PROTEXIOM 400 ou un PROTEXIOM 600 et que vous souhaitez paramétrer votre système par ordinateur, il est nécessaire de fixer la centrale/transmetteur téléphonique à proximité de votre ordinateur, d'une prise secteur et de votre modem/box ADSL (voir manuel complémentaire).

Si vous ne souhaitez pas paramétrer votre système par ordinateur, ne branchez pas le câble secteur ni le câble Ethernet.

Tous les téléphones (fax et répondeurs) doivent être branchés derrière la centrale/transmetteur téléphonique. Dans la mesure du possible, elle doit être éloignée des fils ÉLECTriques pour assurer une meilleure transmission radio.

Ne pas brancher la centrale/transmetteur téléphonique derrière un micro standard.

Voir cas particuliers de raccordement en page suivante.

Fixer la centrale/transmetteur téléphonique dans le sens où vous souhaitez que les câbles sortent (vers le haut ou vers le bas).

2 Raccorder le câble téléphonique (RJ11) à la carte électronique.

3 Avant de refermer la centrale/transmetteur téléphonique, vous pouvez supprimer les BIPs sur celle-ci (voir cadre 2, sirène d'intérieur, ci-contre).

Refermer le capot.

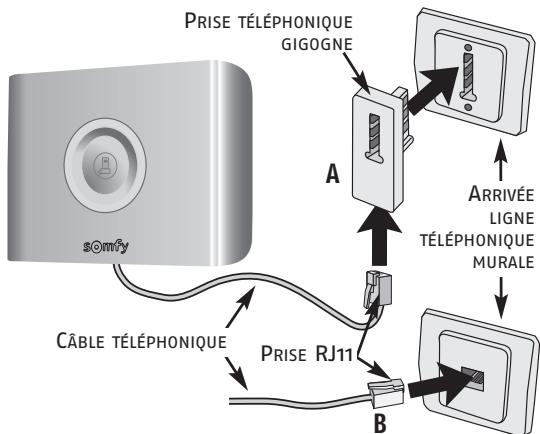

Cas particuliers de raccordement

L'ordre de branchement dépend de votre installation téléphonique. Ne pas brancher la prise RJ11 du cordon téléphonique dans une prise murale Ethernet.

Le cordon téléphonique est livré en deux parties :

• un câble téléphonique avec une prise RJ11 à chaque extrémité;
• une prise téléphonique gigogne.

Brancher une extrémité du câble téléphonique sur le transmetteur.

Brancher l'autre extrémité du câble téléphonique :

A - soit sur la prise téléphonique gigogne en forme de T, B - soit directement sur la prise murale, si vous habitez un logement neuf.

Centrale/transmetteur téléphonique (suite)

Cas particuliers de raccordement (suite)

Vous n'avez pas d'abonnement ADSL :

Vous avez un abonnement ADSL avec une ligne téléphonique classique :

Votre téléphone ne fonctionne que derrière le modem/box ADSL

(ligne totalement dégroupée). Respecter impérativement l'ordre de branchement :

Si la prise RJ11 de votre téléphone est branchée directement sur le modem ADSL, modifier les branchements pour vous conformer au schéma.

En cas de coupure secteur, la ligne téléphonique ne fonctionnera pas. Il n'y aura donc pas de transmission téléphonique, ni de possibilité d'accéder au transmetteur à distance.

PROTEXIOM 300

Vousdevez parameterrvoitrésystèmeàdistance, voirpage37.

PROTEXIOM 400 et PROTEXIOM 600

Vous disposez de 2 moyens pour paramétrer tout système d'alarme :

par le clavier LCD ultra plat, voir ci-après ; à l'aide de votre ordinateur. Ce moyen présente l'avantage de paramétrer votre système de façon plus conviviale et plus rapide, voir manuel complémentaire.

Vous pouvez utiliser conjointement votre ordinateur et clavier LCD.

Vous devez également enregistrer votre annuaire d'accueil, voir page 38.

Le code installateur permet d'accéder aux menus de paramétrage de votre système.

Les codes utilisateur permettent de mettre en marche ou d'arrêter le système.

Vous devez impérativement personnaliser ces codes sur le clavier.

Pour accéder au paramétrage

Entrer le code installé (code usine : 2222)

Entrer dans le menu en appuyant sur menu

Un affichage spécifique au paramétrage apparait sur la quatrième ligne de l'écran.

Appuyer sur les touches noires à la verticale de la touche à activer.

Pour passer d'un menu à un autre, utiliser les touches ou OK, ou taper le nombre du menuhaité + OK.

Après appui sur la touche OK, une animation se déroule sur l'écran en attendant l'affichage du menu demandé.

L'affichage reste à l'écran pendant 2 minutes avant que l'écran ne s'éteigne.

Attendre que le voyant rouge ne clignote plus pour entrer une@email.

Pour sortir définitivement des menus, appuyer sur la touche menu jusqu'à ce que l'écran s'éteigne.

Plan de déroulement des menus, fonctions de base

Vous devez impérativement personnel :

• les codes,
• les nombres de renvois,
• la date et l'heure.

la date et l'heure.

1 Langue	11 Français		24
2 Codes	20 Code installerateur		24
	21 Code utiliser 1		24
	22 Code utilisé 2		24
	23 Code utilisé 3		24
	24 Code SOS silence		24
	25 Code SOS + sirène		24
	26 ON sans code		24
3 Téléphonie	31 Envoi vocal	311 Numéro appel 1	25
		312 Numéro appel 2	25
		313 Numéro appel 3	25
		314 Numéro appel 4	25
	32 Envoi SMS	321 Personnalisation du SMS	25
		322 SMS si code utiliser 2	25
		323 SMS si code utiliser 3	25
		324 Numéro appel 1	26
		325 Numéro appel 2	26
		326 SMS alarme	26
		327 Numéro serveur A	26
		328 Numéro serveur B	26
	33 Temporisation de renvoi		26
	34 Accès extérieur		26
	35 Coupure ligne téléphonique		26
	36 Gain téléphonique		26
	37 Renvoi avec acquittement		27
4 Date et heures	41 Date		27
	42 Heure		27
5 Coupe des éléments			27
6 Historique			27
Fonctions avancées menu 7			28

1. Langue d'affichage du clavier et de la synthèse vocale

1. Langue | Le français est déjà sélectionné.

2. Personnelisation des codes sur le clavier

2Codes

Tous les codes à mémoriser doivent être compris entre 0001 et 9998. Les reporter aussitôt sur la fiche Mémo, page 36.

Le code installateur permet d'accéder aux menus et de paramétrer votre système d'alarme. Vous devez impérativement personnaliser le code installateur.

2 0 OK → 2222 2148 Le nouveau code installateur, 2148, est mémorisé (par ex.)

Le code installateur usine

2222 s'affiche

21Code utilisateur 1

Les codes utilisateurs 1, 2 et 3 permettent de mettre en marche ou d'arrêter le système, uniquement. Ils permettent à des personnes de votre entourage de mettre en marche et d'arrêter le système sans risquer de modifier les paramètres de l'installation. Vous devez impérativement personnaliser le code utilisateurs 1. Les codes installés et utilisateurs 1 doivent être nécessairement différents.

21OK→1111 4001 Le code utilisateur 1, 4001, est mémoirisé

Le code utilisateur 1 usine

111 s'affiche

OU 0 OK > Supprime

Le code utilisateur 1 est supprimé

22Codeutilisateur 2

Code utilisateur 1.

2 2 OK> Uide

23Codeutilisateur3

Code utilisateur 1.

2 3 OK>Uide

24Code S05 silence

Le code SOS silence permet, sous la contrainte lorsque vous rentrez chez vous, d'arrêter l'alarme tout en envoyant, automatiquement et discrètement, un message d'alerte par téléphone sans déclenchement des sirènes. Par exemple, ce code peut être votre code utilisateur + 1.

2 4 OK> Uide

65660K 8588

Le code SOS silence, 6566, est mémorisé (par ex.)

OU OK SuFprime

Le code SOS silence est supprimé

Code 50S + sirène

Le code S0S + sirène permet, sous la contrainte lorsque vous rentrez chez vous, d'arrêter l'alarme tout en envoyant, automatiquement et discretement, un message d'alerte par téléphone et en déclenchant les sirènes. Par exemple, ce code peut être votre code utilisateur + 2.

25OK> Uide 4897 Le code SOS + sirène, 4897, est mémoorisé (par ex.)

OU 0 OK > Supprime

Le code SOS + sirène est supprimé

260N sans code

Pour permettre le démarrage de l'alarme avec code, ou sans code (ON sans code)

2 6 OK → oui, non

0 OK → Mise en marche avec code (par défaut)

1 OK Mise en marche sans code

Si un des destinataires des messages d'alarme a une ligne totalement dégroupée, il ne pourrait pas toujours confirmer la réception du message en appuyant sur « 9 » de son téléphone.

Vous pouvez choisir que les destinataires n'acquittent pas la belle réception du message d'alarme, voir menu 37.

32Envoi SMS

Pour être prévenu par l'envoi d'un SMS, soit lors des mises en marche l'arrêt, soit en cas d'alarme (sous réserve de l'inscription au service « Envoi de SMS » auprès de votre opérateur). Ce service fonctionne uniquement sur une ligne France Telecom.

Ne pas activer cette fonction en cas de présence d'une box.

322SMS si code util2

Pour recevoir un SMS suite à une mise en marche/arrêt par le code utilisateur 2 (mémorisé dans le menu 22 page 24):

être prévenu du retour de l'école de son enfant, ou de l'arrivée et du départ de la femme de ménage.

Paramétrer votre système

323SMS si code util3

Pour recevoir un SMS suite à une mise en marche/arrêt par le code utilisateur 3 (mémorisé dans le menu 23 page 24).

3 2 3 OK 1oui,0non Idem menu 322

324Numero appel 1

Pour mémoiriser un numéro de téléphone portable pour l'envoi d'un SMS :

0623456789 0623456789 Le nouveau numéro est mémorisé (par ex.) (maxi. 17 chiffres)

OK Supprime

Le numéro est supprimé

325Numero appel 2

Pour mémoriser un deuxième numéro de téléphone portable pour l'envoi d'un SMS :

3 2 5 OK Vide Idem menu 324

326MS5 alarme

Pour être prévenu par un SMS en cas d'alarme :

3 2 6 OK 1 oui, 0 non 1 OK SMS ON Envoi de SMS en cas d'alarme 0 OK SMS OFF Pas d'envoi de SMS en cas d'alarme (par défaut)

327Numero serveurA

Ne pas modifier ces deux menus correspondant aux nombres de serveur SMS de l'opérateur (par défaut 08 09 10 10 00)

328Numero serveurB

33Tempo. de renvoi

Pour éviter une transmission téléphonique immédiate en cas de déclenchement de l'alarme par erreur :

3 3 OK 10

Réglage de la temporisation avant le renvoi téléphonique lors d'une intrusion (de 0 à 30 secondes maximum), 10 secondes par défaut

Accès extérieur

Pour permettre ou non de mesure en marche ou d'arrêter vous alarmed à distance, par téléphone :

3 4 OK 1 oui, 0 non

0 OK Pas d'accès ext.

1 OK Accès ext. OK

Pas d'accès à distance par téléphone

Accès à distance par téléphone (par défaut)

Coupure ligne télé.

Pour l'envoi d'un message d'alarme et le déclenchement des sirènes en cas de coupure de la ligne téléphonique (seulement si le système est en marche totale):

Si votre ligne téléphonique ne fonctionne pas pendant une coupure secteur (si vous avez une «box» pour l'ADSL), n'activez pas la surveillance coupure ligne (pour éviter un faux déclenchement).

3 5 OK 1 oui, 0 non

0 OK Pas de surveillance Pas de surveillance coupure ligne (par défaut)

1 OK Surveillance OK

Surveillance coupure ligne

36Gain Téléphone

37Renvoi avec acquittement

Pour que le destinataire d'un message d'alarme acquitte à distance (par appui sur « 9 ») ou non la réception d'un message d'alarme :

370K 1oui,0non

Si le destinataire du message d'alarme a une ligne téléphonique en dégroupage total, désactiver impérativement l'acquittement du message d'alarme. Dans ce cas, le transmetteur ne fera qu'un seul cycle d'appels des 4 numéros de téléphone mémorisés (menus 311 à 314).

4. Mémorisation de la date et l'heure

4. Date et heures

Ce menu permet d'horodater les messages d'alarme.

Penser à bien ajuster la date et l'heure lors du changement des piles du transmetteur téléphonique et lors du passage à l'heure d'été.

5. Personnelisation des éléments

5. Liste des éléments

Ce menu permet de :

• définir le nom de chaque élément pour personneliser complètement votre installation et le repérer facilement en cas de défaut ou de perte de liaison,
• connaître l'état de chaque élément de votre système à tout moment (niveau des piles, alarme, arrachement, liaison radio).

Passer à un autre élément : touches

6. Historique des derniers événements

6. Historique

Ce menu permet de visualiser les 150 derniers événements (alarmes, défauts, mises en marche/arrêt, perte de liaison, début d'envoi des messages d'alarme, fin d'envoi des messages d'alarme, élément arraché, saisie code, piles faibles) avec la date et l'heure de leur apparition.

Plan de déroulement des menus (suite), Fonctions avancées

7 Paramètres	71 Temporisation d'entrée			29
	72 Effacement des defaults			29
	73 Options sonores	731 Kiela actif		29
		732 Bips sur transmetteur		29
		733 Sirenne intégrée		29
		734 Sonne fort en partiel		29
		735 Niveau du Kiela		29
		736 Niveau des sirènes		30
	74 Détention de brouillage			30
	75 Fonctions avancées	751 Renvoi en partiel		30
		752 Verrou TLS		30
		753 Ouverture mémoire		30
		754 Fermeture mémoire		30
		755 Version		30
	76 Commande automatismes	761 Programmation automatismes	7611 Prog Volets Roulants	31
			7612 Prog Lumière	31
			7613 Prog Portail	31
			7614 Prog Porte garage	31
		762 Touche Somfy 1		31
		763 Touche Somfy 2		31
		764 Descente Volets Roulants	7641 VR si intrusion	32
			7642 VR sur Marche	32
		765 Montée Volets Roulants	7651 VR si fumée	32
			7652 VR sur Arrêt	32
		766 Lumière	7661 Lumière si intrusion	32
			7662 Lumière sur Marche	32
			7663 Lumière sur Arrêt	32
			7664 Tempo lumière	32
	77 Programmation hora	771 Mise sous alarme automatique	7711 Heure Marche 1	33
			7712 Zones Marche 1	33
			7713 Heure Marche 2	33
			7714 Zones Marche 2	33
			7715 Choix des jours	33
			7716 Bip de préavis	33
		772 Lumière automatique	7721 Marche 1 lumière	34
			7722 Arrêt 1 lumière	34
			7723 Marche 2 lumière	34
			7724 Arrêt 2 lumière	34
			7725 Choix des jours	34
			7726 Retard simulation	34
		773 Volets roulants automatiques	7731 Montée VR	35
			7732 Descente VR	35
			7733 Choix des jours	35
			7734 Retard simulation	35
		774 Simulation de présence		35
	78 Adresse IP			35

7. Paramètres des fonctions avancées

7. Temporisation d'entrée

Pour régler la temporisation d'entrée des détecteurs d'intrusion de la zone A avec déclenchement temporisé, de 1 à 120 secondes avant le déclenchement de l'alarme :

Effacement défauts

Les menus suivants permettent de personnaliser les BIP! sonores et le fonctionnement des sirènes de votre installation.

731Kiela actif

Pour bénéficier d'un DING DONG! sur la sirène d'intérieur à l'ouverture d'une porte protégée par un détecteur d'ouverture de la zone A (avec déclenchement temporisé), sous alarme partielle (zone A):

732Bips transmetteur

Pour bénéficier de BIP! sonores sur la centrale/transmetteur téléphonique à la mise en marche/arrêt :

Sirène intégrée

Pour personnaliser le fonctionnement des sirènes sous alarme partielle :

Niveau du KIELA

Pour régler le niveau sonore du DING DONG! et du BIP! sur la sirène d'intérieur : Toute détection par un détecteur d'ouverture en zone A avec déclenchement temporisé entraîne un DING DONG! sur la sirène d'intérieur (fonction KIELA) si le système est en mode partiel et en zone A et si cette fonction KIELA est sélectionnée dans le menu 731 ci-dessus.

736Niveau sirenes

Pour régler le niveau sonore de toutes les sirènes de l'installation :

Détection brouillasse

Pour bénéficier d'un message dans le journal des événements sur le clavier LCD ultra plat en cas de détection de brouillage :

75 Fonctions avancées

Pour bénéficier ou non de l'envoi d'un message d'alarme par synthèse vocale sous alarme partie :

752Verrou TLS

En cas de contrat de télésurveillance, vous devrez mémoriser un numéro de verrouillage qui vous sera transmis par le centre de télésurveillance :

7530uverture memoire

Pour permettre la mise en mode mémoire de la centrale/transmetteur téléphonique pendant 2 minutes, en cas de mémoire d'éléments supplémentaires, alors que la centrale est déjà installée et que le système est déjà fonctionnel :

Fermer mémoire

Pour permettre fin au mode d'emémorisation

755Version

Lecture de la version.

Ce menu permet :

• de mémoriser les automatismes Somfy (volets roulants, portail, porte de garage) ou le récepteur d'éclairage Somfy;
• d'affecter les touches SOMFY1 et SOMFY2 du clavier LCD à ces automatismes;
• de bâtir des scénarios de montée/descente des volets roulants ou d'allumage/extinction de l'éclairage.

Au préalable, lisez la notice du moteur/récepteur Somfy que vous souhaitez déclencher (voir chapitre « mémorisation des télécommandes »).

Pour mémoriser le récepteur de volets roulants :

• ouvrir la mémoire du récepteur de volets roulants (se reporter à sa notice);
• appuyer sur 7 6 1 1 OK → Le récepteur de volets roulants est mémorisé

Pour mémoriser le récepteur d'éclairage :

ouvrir la mémoire du récepteur d'éclairage (se reporter à sa notice);

appuyer sur

7 6 1 2 OK Le récepteur d'éclairage est méorisé
