PROTEXIOM 300 - Système d'alarme SOMFY - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Système d'alarme sans fil
Caractéristiques techniques principales	Détecteurs de mouvement, détecteurs d'ouverture, sirène intégrée, télécommande
Alimentation électrique	Alimentation secteur avec batterie de secours
Dimensions approximatives	Dimensions des détecteurs : 10 x 6 x 4 cm
Poids	Environ 1,5 kg (système complet)
Compatibilités	Compatible avec les accessoires Somfy Protexiom
Type de batterie	Batterie lithium rechargeable
Tension	230 V pour l'alimentation secteur
Puissance	Consommation faible, environ 5 W en veille
Fonctions principales	Détection de mouvement, alerte sonore, notifications sur smartphone
Entretien et nettoyage	Nettoyer les détecteurs avec un chiffon doux, vérifier régulièrement les batteries
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Somfy
Sécurité	Chiffrement des données, protection contre le piratage
Informations générales utiles	Installation facile, système évolutif, garantie de 2 ans

FOIRE AUX QUESTIONS - PROTEXIOM 300 SOMFY

Comment réinitialiser le système SOMFY PROTEXIOM 300 ?

Pour réinitialiser le système, appuyez sur le bouton de réinitialisation situé sur le boîtier de l'unité centrale pendant 10 secondes jusqu'à ce que le témoin lumineux clignote.

Que faire si le détecteur de mouvement ne fonctionne pas ?

Vérifiez que le détecteur est bien alimenté et qu'il n'est pas obstrué par des objets. Assurez-vous également que la portée du détecteur est adaptée à son emplacement.

Comment ajouter un nouvel accessoire au système ?

Pour ajouter un nouvel accessoire, appuyez sur le bouton 'Ajouter' sur le panneau de contrôle, puis suivez les instructions affichées à l'écran.

Pourquoi l'alarme se déclenche-t-elle sans raison apparente ?

Cela peut être dû à un mouvement d'animaux domestiques ou à des objets en mouvement dans la zone de détection. Vérifiez les paramètres de sensibilité du détecteur.

Comment installer le système SOMFY PROTEXIOM 300 ?

Suivez les instructions fournies dans le manuel d'installation. Assurez-vous de fixer l'unité centrale à un endroit sécurisé et de positionner les détecteurs dans des zones stratégiques.

Où puis-je trouver le code PIN de mon système ?

Le code PIN par défaut est généralement indiqué dans le manuel d'utilisation ou sur l'étiquette de l'unité centrale. Si vous l'avez modifié et oublié, vous devrez réinitialiser le système.

Que faire si l'application mobile ne se connecte pas au système ?

Vérifiez que votre smartphone est connecté à Internet et que l'application est à jour. Assurez-vous également que le système est sous tension et correctement configuré.

Comment changer la pile des détecteurs de mouvement ?

Ouvrez le compartiment de la batterie du détecteur, retirez l'ancienne pile et remplacez-la par une nouvelle pile de même type. Refermez le compartiment de manière sécurisée.

Le système est-il compatible avec d'autres accessoires Somfy ?

Oui, le SOMFY PROTEXIOM 300 est compatible avec plusieurs accessoires Somfy. Vérifiez la compatibilité dans le manuel ou sur le site web de Somfy.

Comment contacter le service client de Somfy en cas de problème ?

Vous pouvez contacter le service client de Somfy via leur site web, par téléphone ou par email. Les coordonnées sont disponibles dans la section 'Contact' de leur site.

MODE D'EMPLOI PROTEXIOM 300 SOMFY

Manuel d'installation et d'utilisation

Nous vous remercions d'avoir besoin un système d'alarme SOMFY.

Qui est SOMFY?

SOMFY développe, produit et commercialise des automatismes pour les ouvertures et les fermétures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits SOMFY répondent à vos attentes de sécurité, comfort et gain de temps au quotidien.

Chez SOMFY, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de SOMFY, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit respecte les exigences de la norme europeenne EN 50130-4 et est conforme aux exigences essentielles de la directive europeenne R&TTE 1999/5/CE. www.somfy.com/ce

Recommendations

Les éléments du kit étant déjà mémorisés dans la centrale, votre kit est prét à l'emploi une fois les six étapes suivantes effectuees :

1. Determiner l'emplacement des éléments et les zones de détction.

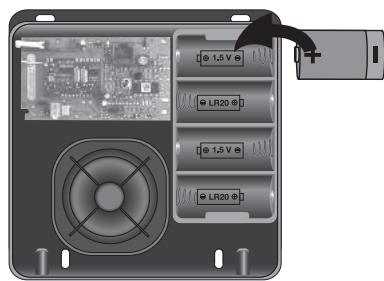

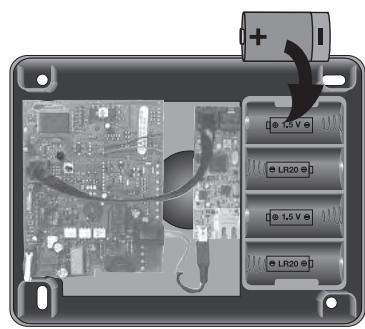

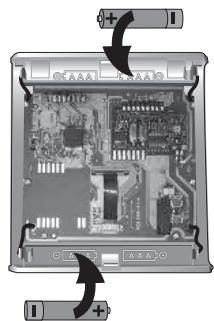

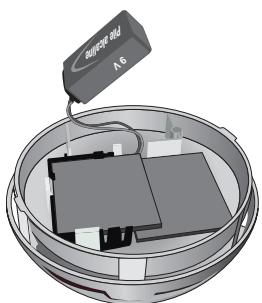

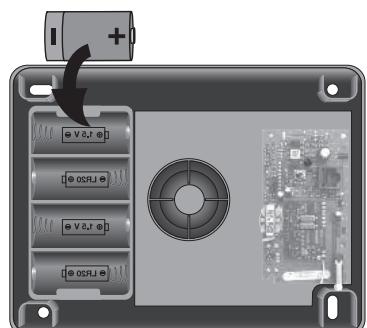

2. Insérer les piles dans les éléments.

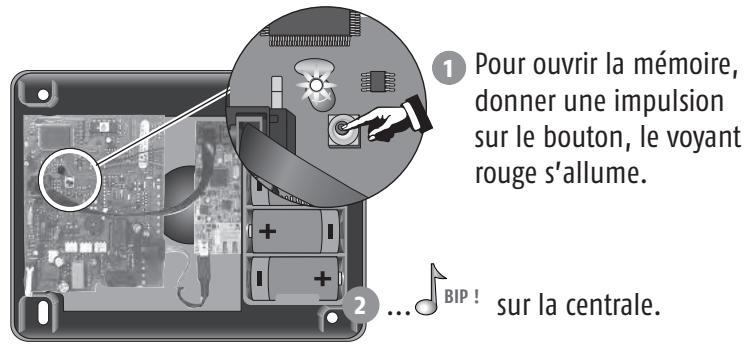

3. Ménoriser les éléments achetés séparément (hors kit).
4. Fixer au mur, fermer les capots et tester les éléments.
5. Régler les paramètres de l'installation.
6. Tester l'installation.

Pour autant, nous vous recommendons fortement :

de litre attentivement ce manuel d'installation en suivant très précisé pas à pas les indications de montage et de fonctionnement pour utiliser dans les importantes conditionsYOUR système d'alarme
de bien conserver ce manuel pendant toute la durée de vie du produit. Il pourrait vous être utile si vous decide d'ajouter des éléments à votre installation.

Votre installation peut composer 40 éléments au maximum (hors automatismes).

Ne nettoyez pas le clavier LCD ultra plat avec de l'alcool. Utilisez un chiffon légarement humide pour nettoyer le clavier LCD ultra plat.

Quelques conseils et astuces

Il est par ailleurs indispensable, pour assurer votre sécurité, d'observer certaines précautions :

activer systématiquement votre système d'alarme en votre absence en vous assurant qu'il fonctionne correctement
verrouiller toutes les issues (portes, fenêtres,...)
ne jamais laisser une télécommande visible ou facilement reperable
ne jamaismettre enevidence un code d'acces duclavier
ne jamais laisser sur votre répondeur un message signalant votre absence.

Comment fonctionne mon système d'alarme ? 4

Un systeme totalement evolutif 6

Recommendations 7

Afferer une zone aux détecteurs d'intrusion 8

Mise en place des piles 10

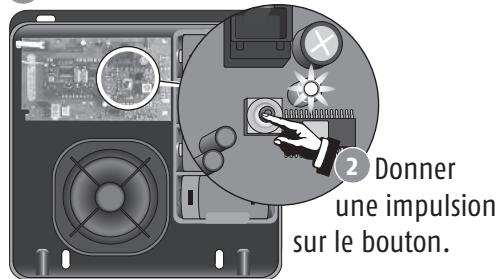

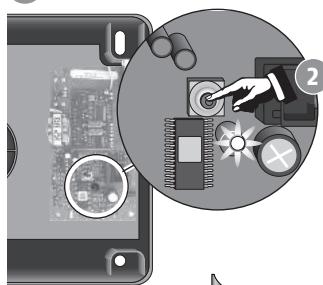

Mémoriser les éléments supplémentaires 11

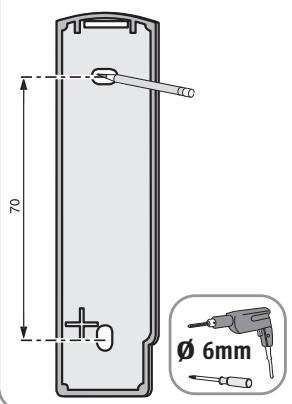

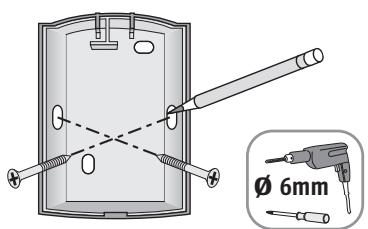

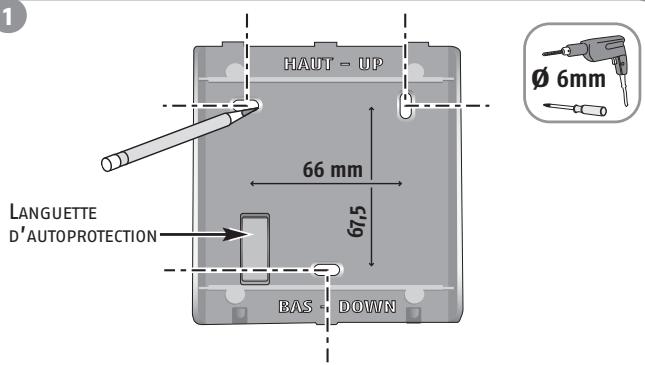

Fixer les éléments 12

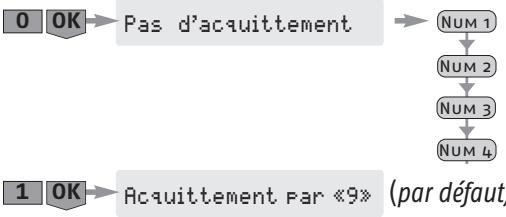

Paramétrer votre système 21

Plan de déroulement des menus, Fonctions de base 23

Langue d'affichage du clavier et de la synthese locale 24

Personnalisation des codes sur le clavier 24

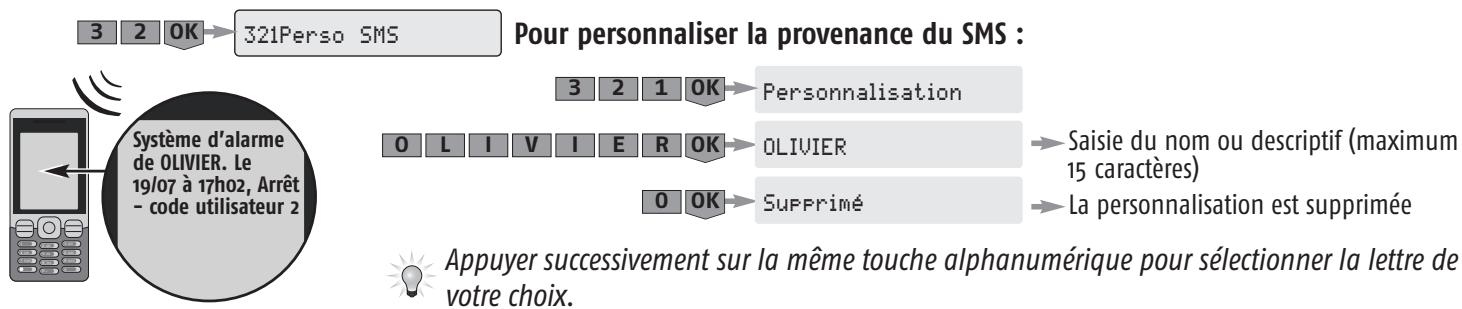

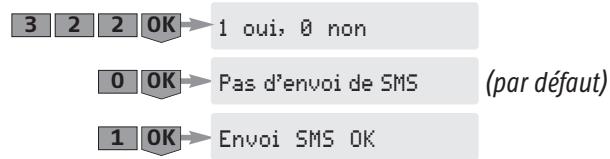

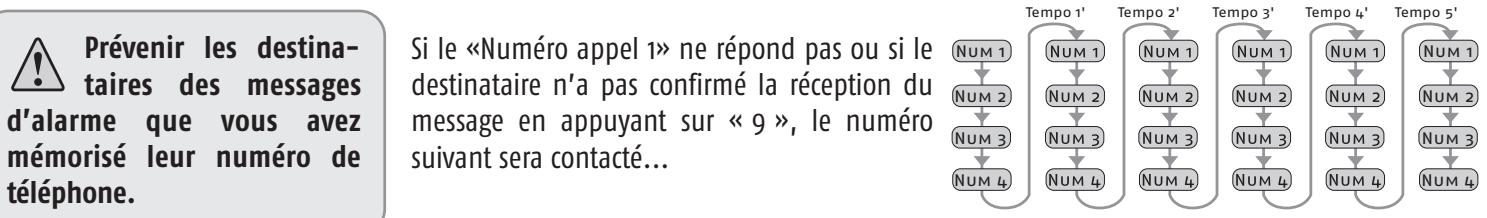

Téléphonie 25

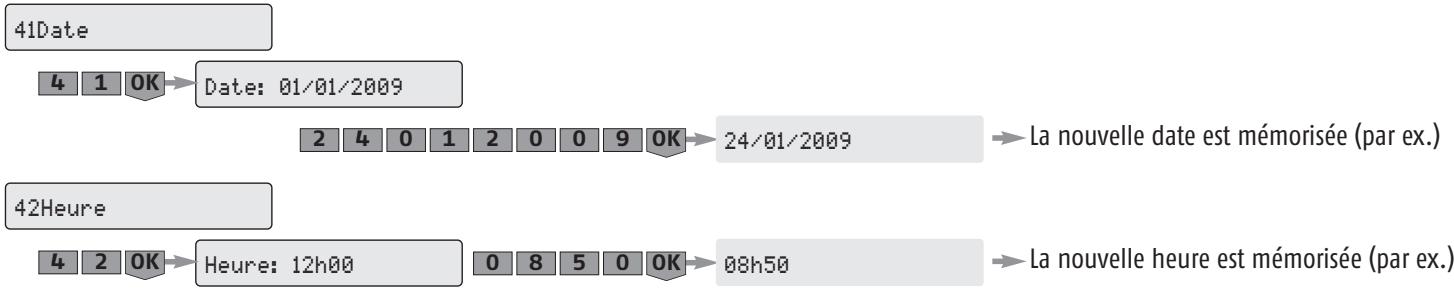

Mémorisation de la date et l'heure 27

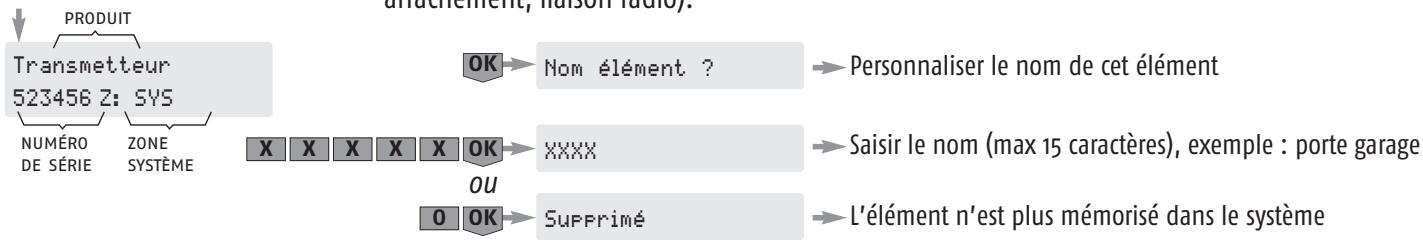

Personnalisation des éléments 27

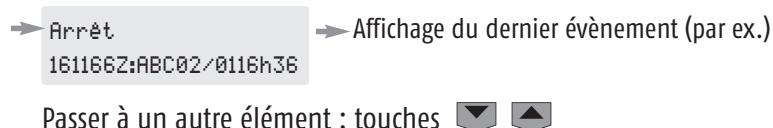

Historique des derniers événements 27

Plan de déroulement des menus, Fonctions avances 28

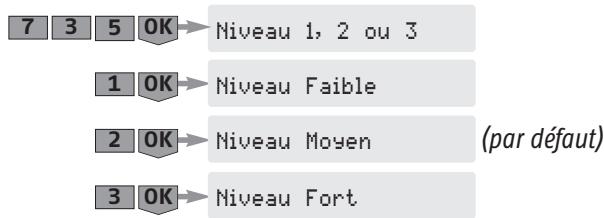

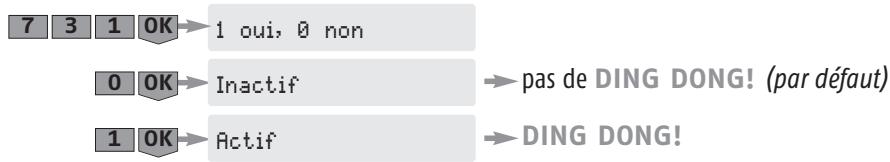

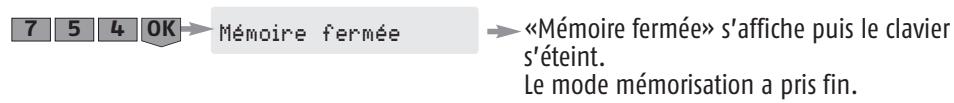

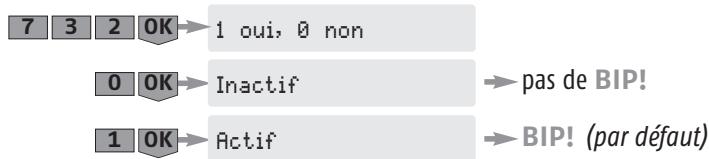

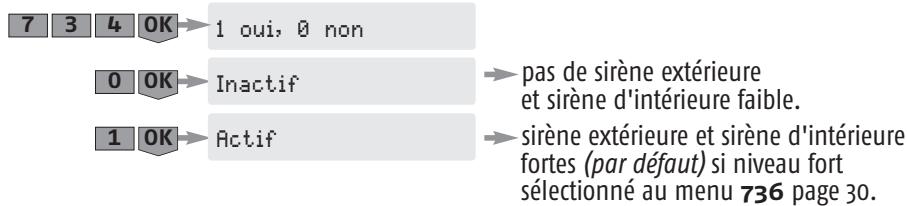

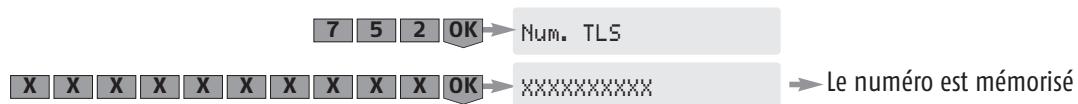

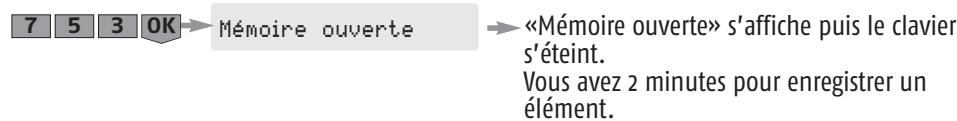

Paramètres des fonctions avancées 29

Fiche « mémo » 36

Paramétrage du kit Protexiom 300 37

Enregistrer l'announce de personnelisation du message d'alarme (Protexiom 400 et 600) .... 38

Tester l'installation 39

Utiliser le système 40

Mise en marche de I'alarme 40

Arré de l'alarme 40

Utilisation à distance 41

En cas d'intrusion et d'aggression 41

Fonctionnement en cas d'intrusion 42

Consulter les informations du système en local sur le clavier LCD ultra plat quand levoyant orange clignote (PROTEXIOM 400 et 600) 42

Informations transmises par SMS 43

Commander vos automatismes et récepteurs SOMFY à partir du clavier LCD 43

Synthese de fonctionnement du système 44

Remplacement des piles 46

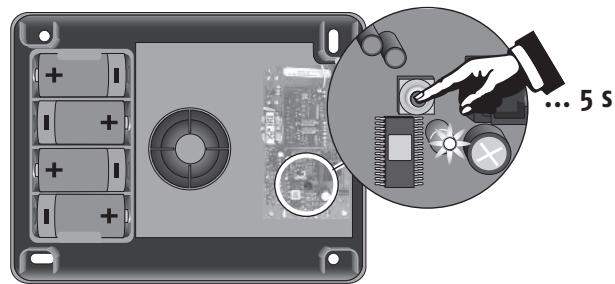

Réinitialisation du système 47

En cas de perte ou de vol d'une télécommande ou en cas de reconfiguration du système 47

En cas de perte du code installateur 47

Problèmes rencontres 48

Tableau des caractéristiques 50

Index. 51

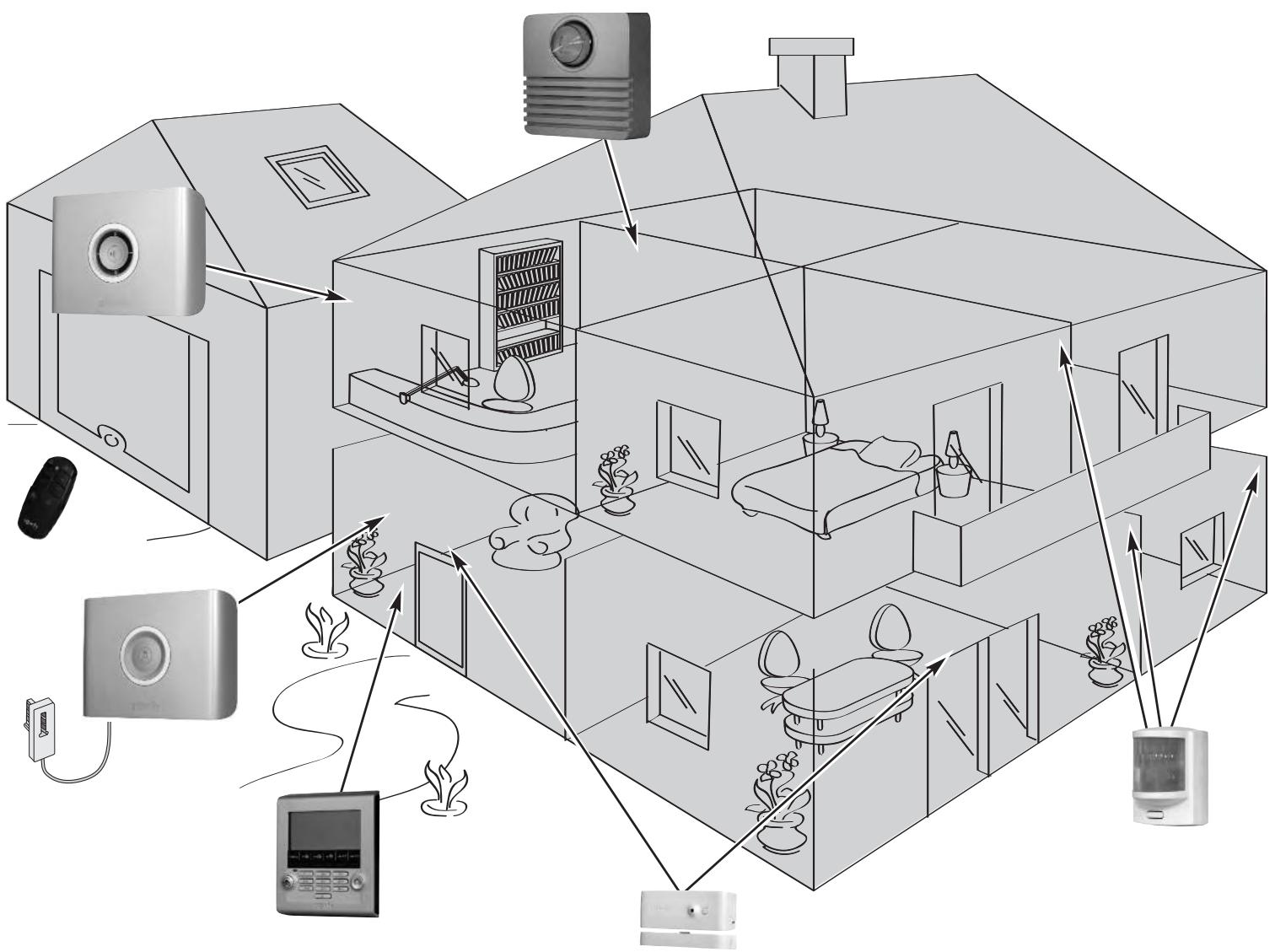

Les performances de mon système d'alarme

Tous les éléments de votre installation sont alimentés par piles.

Technologie radio bi-fréquence sécurisée

Procedé breveté et exclusif : la transmission radio est réalisée sur 2 féquences alternées qui prennt à chaque instant le relais de l'autre pour assurer à 100% le transfert d'informations.

Autocontrôle régulier du système - Gestion de perte de liaison

Les éléments (sauf télécommandes) envoient périodiquement à la centrale leur état de fonctionnement : niveau des piles, porte laissée ouverte,...

Autoprotection contre le vandalisme

En cas de vandalisme sur les elements de votre installation, les sirenes se declenchent pendant 2 minutes et le transmetteur tellephonique vous envoie un message d'alarme.

La centrale, les sirènes, le transmetteur téléphonique et les claviers sont protégés contre l'arrachement du mur et contre l'ouverture du capot.

Les détecteurs sont protégés contre l'ouverture de leur face avant.

Pour vous comport, à l'installation, les autoprotections ne fonctionnent qu'à partir de la première mise sous alarme.

Activer

Les claviers et les télécommandes permettent de contrôler votre système d'alarme, indépendamment par zone ou totalement. Ils affichent par retard visuel l'état du système lors de l'utilisation.

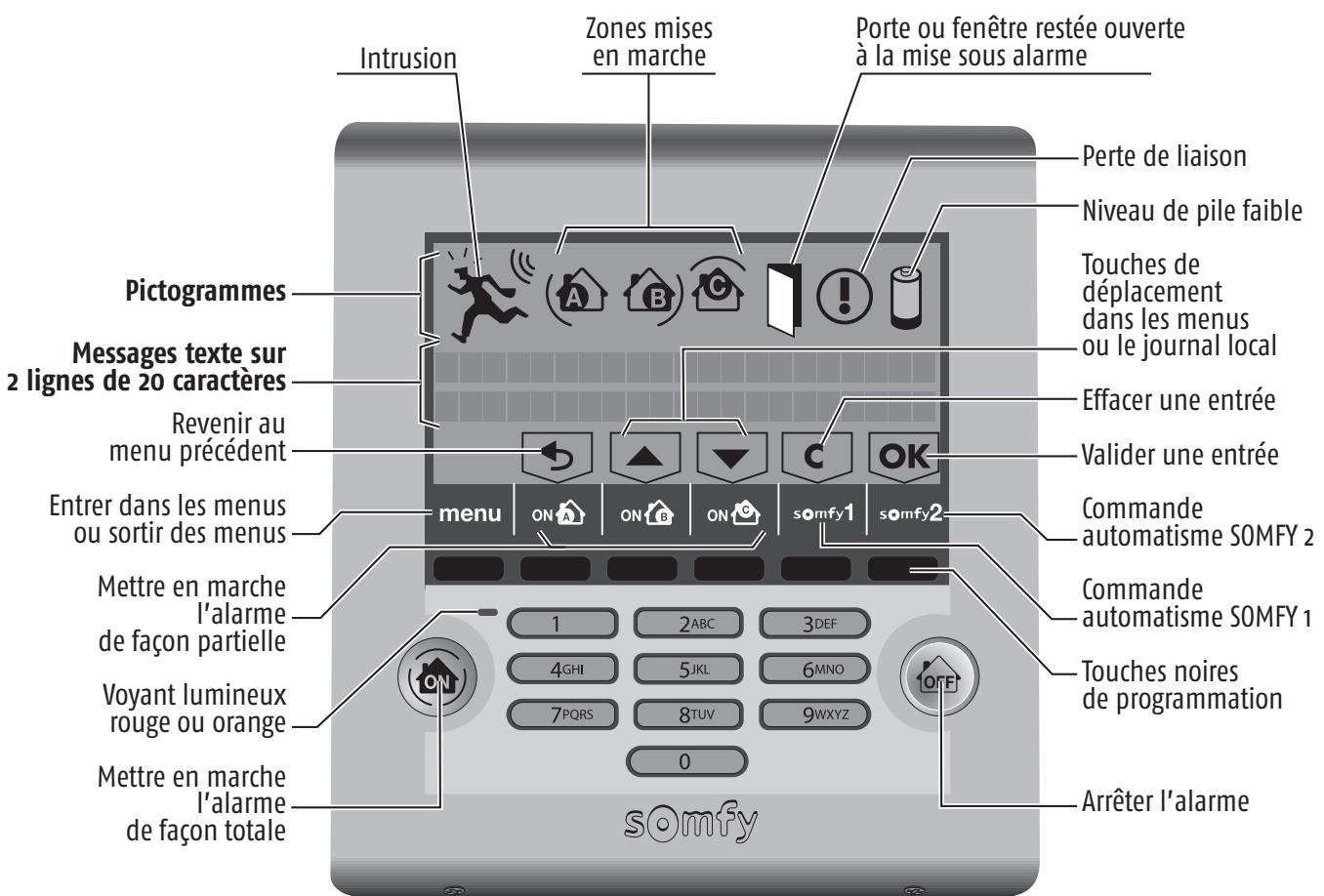

Le clavier LCD ultra plat permet une installation évoluée et personnalisée (fonction SMS avec le transmetteur téléphonique...).

Le clavier LCD ultra plat et la télécommande multi-applications permettent de contrôle des automatismes SOMFY (motorisation de portail, porte de garage, éclairage ou volets roulants avec moteur SOMFY).

Vous pouvez également commander, à distance par téléphone, votre alarme, des volets roulants et un éclairage.

TELECOMMANDE MARCHE/ARRET + ZONES

TELECOMMANDE MARCHE/ARRÉT

Déctector une intrusion

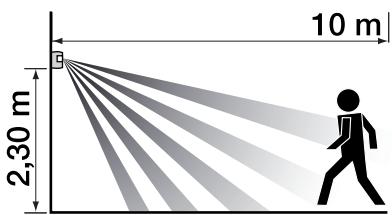

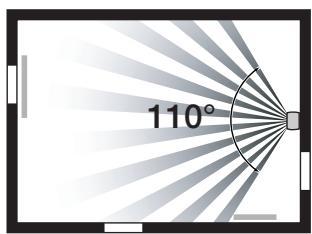

Les détecteurs de mouvement détectent le déplacement d'une personne ou d'un animal dans une piece.

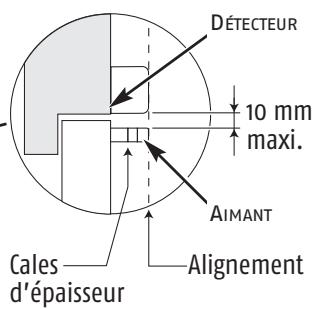

Les détecteurs d'ouverture détectent l'ouverture d'une porte ou d'une fenêtre. Ils peuvent vous informer par «Ding-Dong» sur la sirène d'intérieur lors d'une détction (voir fonction Kiela page 29).

Déctector une anomalie domestique

Les détecteurs domestiques détectent la présence d'eau, de fumée ou une coupure secteur.

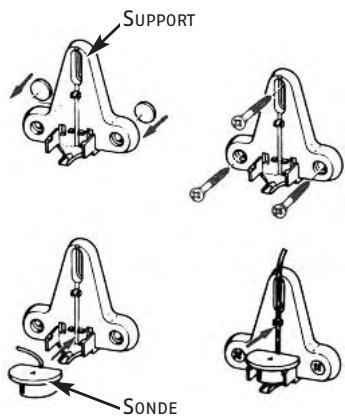

DETECTEUR DE PRESENCE D'EAU

DE FUMEE

DETECEUR RE SECTEUR

DETECTEUR DE MOUVEMENT

DETECTEUR DE MOUVEMENT POUR HABITAT AVEC CHIEN

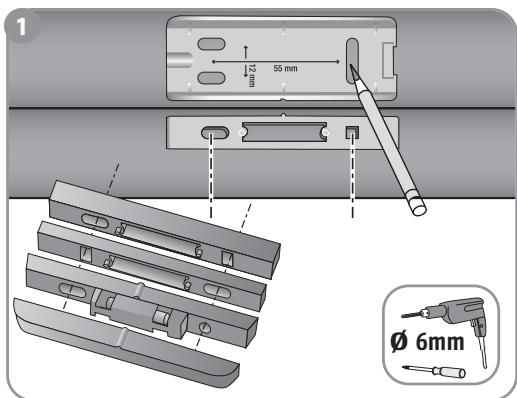

DETECTEUR D'OUVERTURE

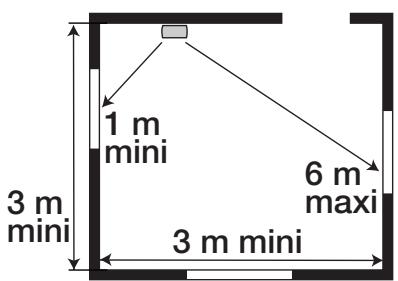

DETECTEUR AUDIOSONIQUE DE BRIS DE VITRES

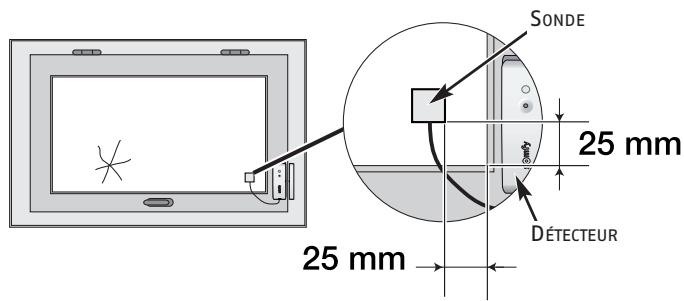

DETECTEUR D'OUVERTURE ET DE BRIS DE VITRE

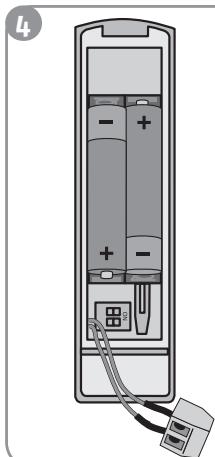

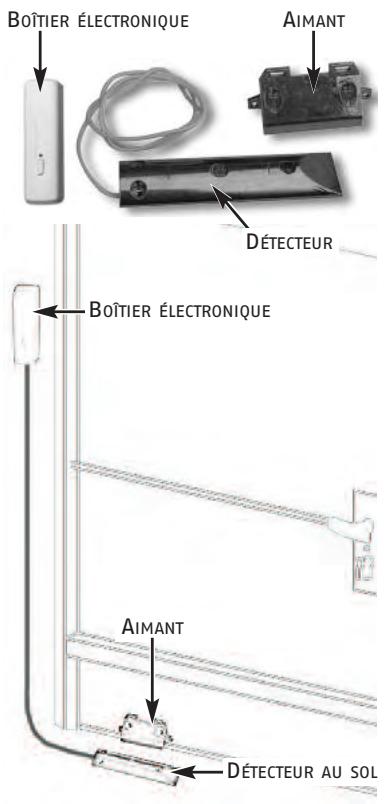

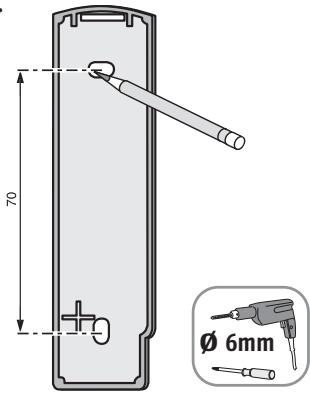

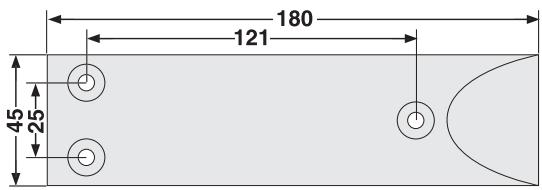

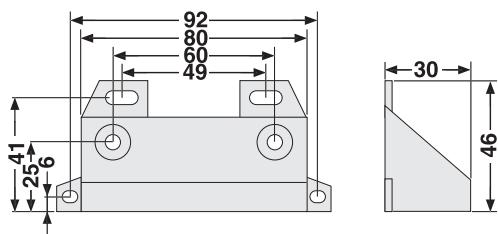

DETECTEUR D'OUVERTURE DE PORTE DE GARAGE

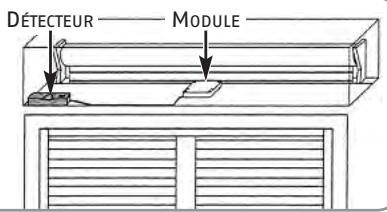

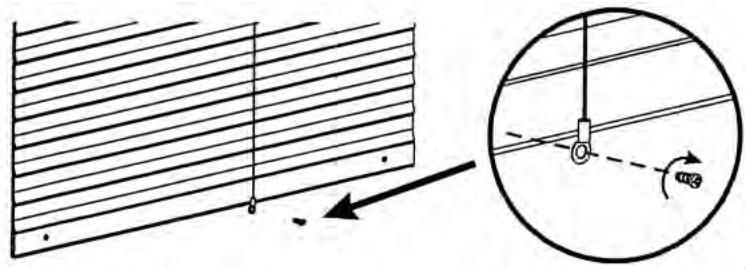

DETECTEUR D'OUVERTURE DE VOLET ROULANT

Dissuader, Alerter, Signaler

La montée en puissance des sirènes dissuade l'intrus.

La sirène extérieure avec flash alerte et signale à votre environnement proche une intrusion et le transmetteur téléphonique envoie un ou plusieurs messages d'alarme.

La centrale/transmetteur analyse les informations envoyées par les détecteurs, déclenché les sirènes et envoie un message en synthèse vocale sur 4 périos de téléphone ou une alerte à un centre de télésurveillance.

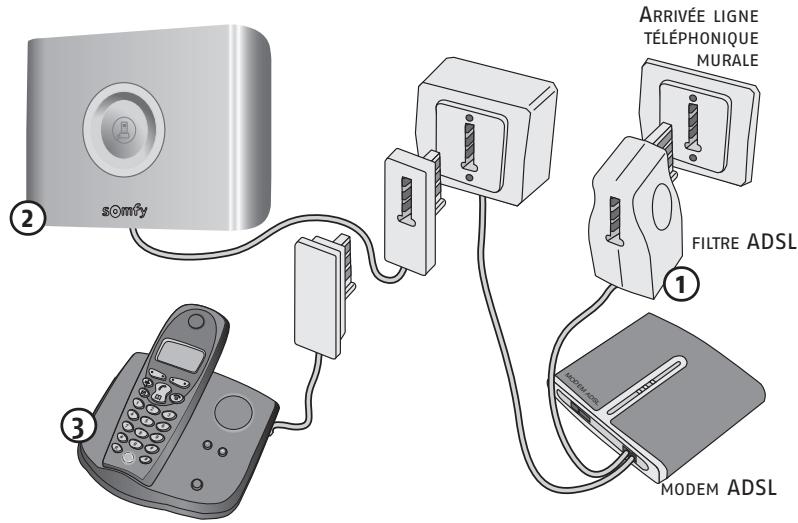

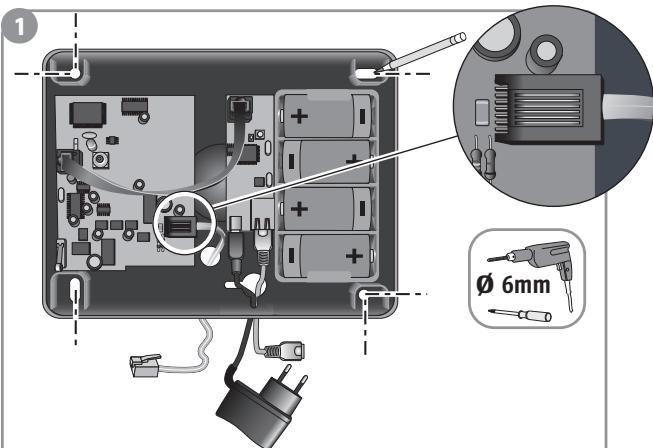

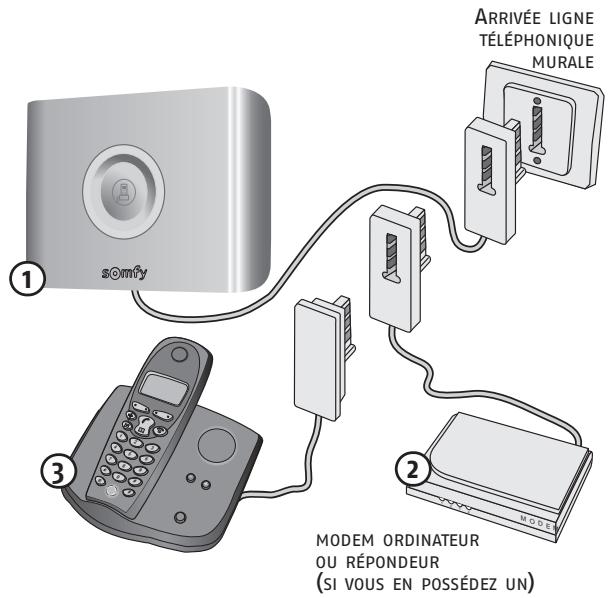

CENTRALE / TRANSMETTEUR TÉLEPHONIQUE

SIRENE D'INTERIEUR

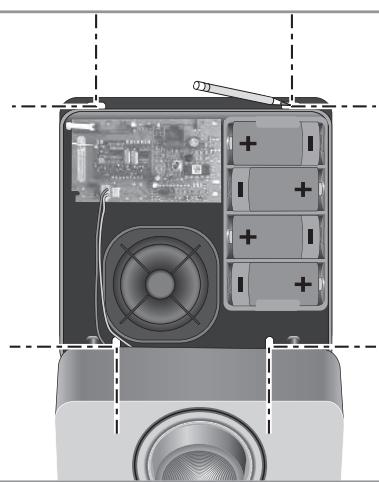

SIRENE EXTERIEURE
AVEC FLASH

Si vous possédez des volets roulants (avec moteur SOMFY), il est possible

d'automatiser leur descente lors d'une détction d'intrusion ou leur montée lors d'une détction de fumée, à l'aide d'un récepteur pour volets roulants SOMFY.

Pour une meilleure dissuasion, il est également possible de commander un éclairage lors d'une détction d'intrusion, à l'aide d'un récepteur d'éclairage SOMFY.

Un système totalement évolutif

Vouss pouvez compléterVote kit avec des télécommandes,des déteceurs de mouvement,des déteceurs d'ouverture supplémentaires (de couleur blanche ou marron) ou les éléments spécifiques suivants :

Vous souhaitez commander un ou deux automatismes SOMFY (motorisation de portail, porte de garage ou éclairage) et votre alarme depuis votre voiture.	Télécommande multi-applications
Vous avez plusieurs accès.	Clavier LCD ultra plat supplémentaire
Vous souhaitez dissuader un intrus d'entrer chez vous, alerter votre voisinage et signaler que votre système s'est déclenché.	Sirène extérieur avec flash
Vous souhaitez compléter la dissuasion dans une autre partie de votre habitat.	Sirène d'intérieur
Vous avez un chien.	Détecteur de mouvement pour habitat avec chien
Vous avez un garage.	Détecteur d'ouverture de porte de garage
Vous avez des volets roulants.	Détecteur d'ouverture de volet roulant
Vous avez des portes fenêtres et des baiés vitrées.	Détecteur d'ouverture et de bris de vitre (blanc ou marron)
	Détecteur audiosonique de bris de vitres
Vous souhaitez que votre système se déclenché en cas de détction de fumée.	Détecteur de fumée
Grâce à un récepteur pour volets roulants SOMFY, vos volets roulants motorisés SOMFY peuvent s'ourir en cas de détction de fumée.
Vous souhaitez être prévenu en cas d'inondation (exemple : machine à laver).	Détecteur de présence d'eau
Vous souhaitez être alerté d'une coupure de secteur.	Détecteur de coupure secteur

Important

Pour assurer le fonctionnement optimal du système, il est recommandé de bien désir l'emplacement de chaque élément.

Assurer uneonne transmission radio

La bonne propagation des ondes radio dépend de la nature des millieux qu'elles traversent.

En fonction du type de construction (chalet, type de murs et de cloisons, immeuble à structure métallique,...) la portée des ondes radio sera plus ou moins grande.

Placoplatre/Platre/Bois
90 à 100 %

Brique/Aggloméré
65 à 95%

Béton armé
10 à 70%

Metal
0 à 10 %

Quand uneonde radio a du mal à traverser un materiaiu,elle est reflechie.Cette reflexion compromet la reception notamment sur la centrale. Il suffit souvent de déplacer cette derniere d'une dizaine de centimétres pour éviter une zone de non couverture.

Optimiser la portée radio

La centrale est le cœur de l'installation. Placer cette dernière au centre du logement dans un endroit dégagé.

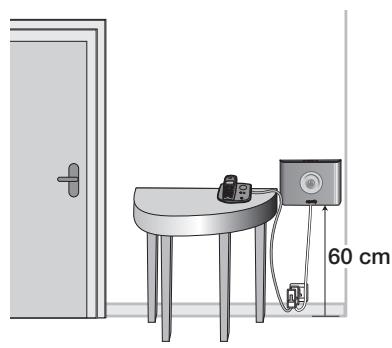

Positionner les éléments et la centrale à plus de 60 cm du sol.
Pour une(Meilleure propagation des ondes radio,eligner la centrale:

• d'un tableau électrique ou d'un faisceau de fils électriques, de plus d'un mètre,
• de toute masse ou plaque métallique,
• de sources de perturbations radio ( comme un ensemble TV HiFi surround), de plus d'un mètre.

Éviter de fixer les détecteurs et les claviers sur des parties métalliques ou dans un lieu confiné.

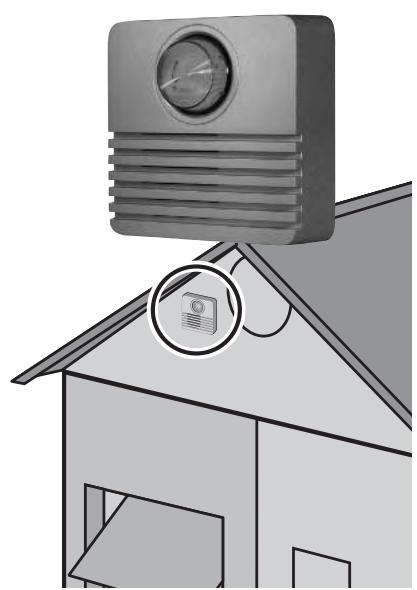

Fixer les sirènes sur des parties dégagées et le plus haut possible.
Avant de fixer la centrale, bien s'assurer de la bonne transmission radio des différents éléments. En cas de problème de transmission, déplacez cette dernière.

Assurer le bon fonctionnement du système d'autoprotections

Pour chacun des produits (centrale, sirène, transmetteur téléphonique ou clavier LCD ultra plat),choisir un emplacement mural avec un bon etat de surface pour assurer I'efficacite des autoprotections à l'arrachement (protection contre le vandalisme).

Vous pouvez sécuriser jusqu'à 3 espaces, appelés zones, de votre habitat.

Une zone est composée de détecteurs d'intrusion places dans certains endroits de votre habitat. Notre système d'alarme SOMFY permet de définir 3 zones distinctes. Vous pouvez ainsi activer l'alarme sur une seule zone ou 2 zones, ou sur les 3 zones (= mise en marche totale).

Dans l'exemple suivant, les détecteurs d'intrusion de la zone A surveillent les accès porte d'entrée et garage, ceux de la zone B et C surveillent différents étages de l'habitat. Toutes les configurations sont possibles, cela dépend de votre habitat et de votreutilisation.

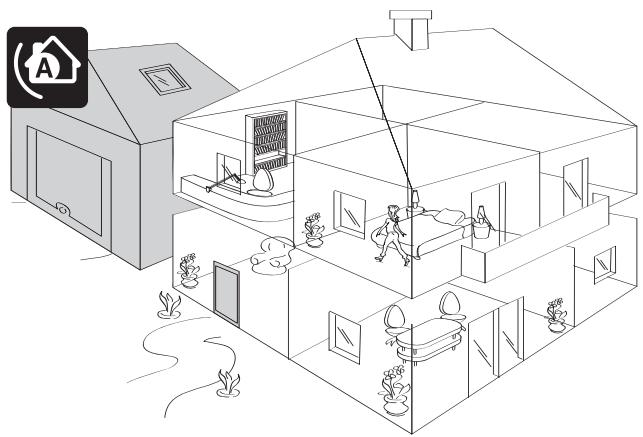

Zone A - Déclenchement temporisé (AT) ou immédiat (A) de l'alarme en cas d'intrusion

Les accès de l'habitat (portes d'entrée)
Une annexe isolée (le garage, par exemple).

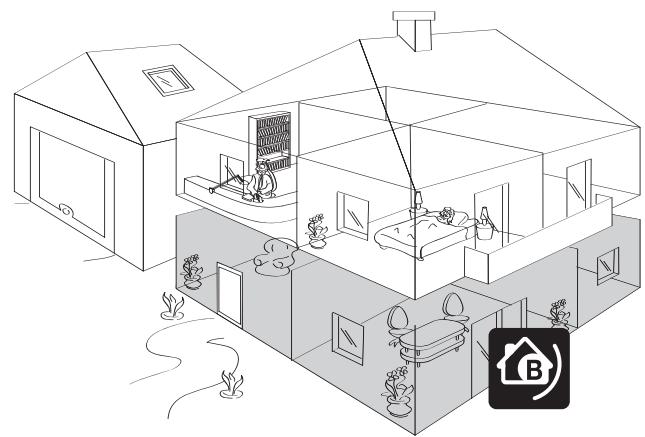

Zone B - Déclenchement immédiat de l'alarme en cas d'intrusion

Une partie non-utilisée de l'habitation, pendant la nuit, le salon ou tout le rez-de-chaussée.

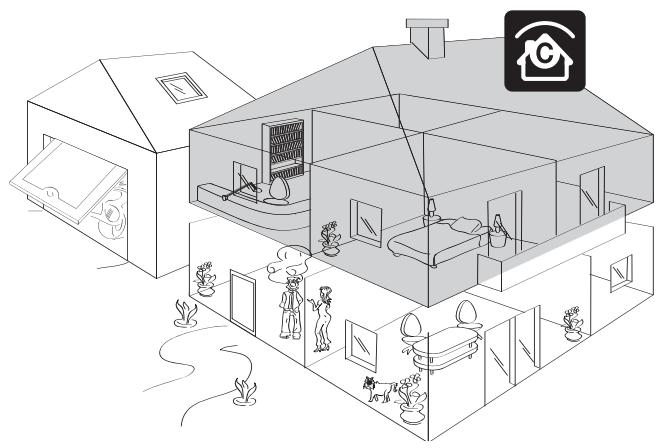

Zone C - Déclenchement immédiat de l'alarme en cas d'intrusion

Une autre partie non utilisée de l'habitation, pendant la journée, un étage ou le sous-sol.

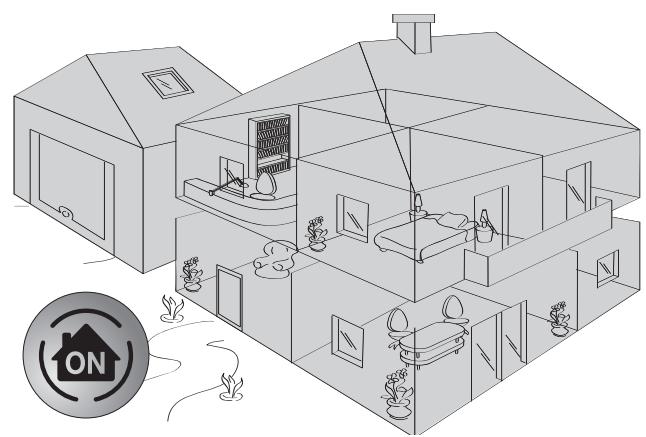

Mise en marche totale (zones A+B+C)

Mise en marche partielle ou totale

Partielle - 1 ou 2 zones en marche (A, B, C, A+B, A+C ou B+C)

Mise en marche INDEPENDANTE des zones de surveillance, zone A, B ou C.

Totale - les 3 zones en marche (A + B + C)

Mise en marche TOTALE du système d'alarme : l'habitat complet est sous alarme.

Déjà mémorisés dans la centrale/transmetteur) de ceux achetés séparément (non encore mémorisés). Ces derniers devont être mémorisés dans la centrale/transmetteur téléphonique.

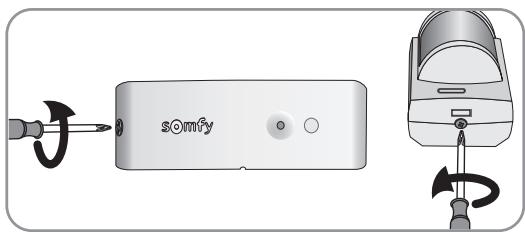

1/ Ouvrir les capots des détecteurs d'intrusion (détecteur d'ouverture et détecteur de mouvement)
2/ Determininer l'emplacement des éléments et constituer des zones de détecteurs

Lechioix de la zone de surveillance et du mode de déclenchement se fait, pour chaque détecteur d'intrusion (détecteurs de mouvement et détecteurs d'ouverture), en utilisant les commutateurs situés à l'intérieur de ces produits. Ils doivent être configurés au moment de l'installation de l'élement.

Les déteurs de mouvement sont livrés configurés en zone C, déclenchement immédiat.

Les détecteurs d'ouverture sont livrés configurés en zone AT, déclenchement temporisé de 45 secondes avant le déclenchement de l'alarme, pour vous laisser le temps de rentrer chez vous et d'arrêter le système, dans le cas d'un détector d'ouverture placé sur la porte d'entrée.

Si vous étés possesur d'un système PROTEXIOM 400 ou PROTEXIOM 600, il est aussi possible de paramétrer

votre système d'alarme et d'affector une zone à un détecteur d'intrusion par ordinateur (voir manuel complémentaire).

Dans ce cas, la configuration des zones sur votre ordinateur sera prioritaire à la configuration des commutateurs à l'intérieur des détecteurs d'intrusion.

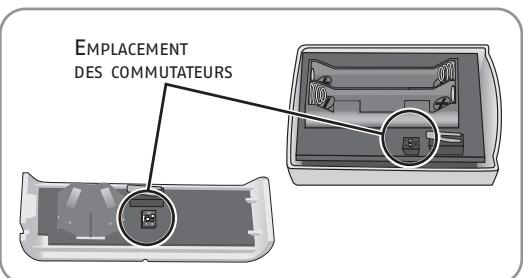

Pour personnelier ce choix, placer les commutateurs 1 et 2 comme suit :

Choix zone - mode de déclenchement		Position des commuteurs	Ce qui se passé en cas d'intrusion (en mode partiel ou total)
A	AT - déclenchement temporisé	ON 1 2	Déclenchement retardé des sirènes (après la temporisation d'entrée). + Transmission téléphonique d'un ou plusieurs messages d'alarme.
	A - déclenchement immédiat	ON 1 2	Déclenchement immédiat de la sirène d'intérieur. + Déclenchement, après 10 secondes de la sirène extérieure avec flash. + Transmission téléphonique d'un ou plusieurs messages d'alarme.
B	B - déclenchement immédiat	ON 1 2
C	C - déclenchement immédiat	ON 1 2

3/ Regler les commutateurs des détecteurs d'intrusion pour les affecter à une zone

Reporter le choix des zones sur la fiche « mémo », page 36.

Ne pas toucher aux commutateurs sur les détecteurs de présence d'eau et de coupure secteur.

1/ Ouvrir les capots des autres éléments

CENTRALE / TRANSMETTEUR TÉLÉPHONIQUE

SIRENE D'INTERIEUR

SIRENE EXTERIEURE AVEC FLASH

2/ Insérer les piles fournies dans tous les éléments

Un bip sonore retentit à la mise en place des piles dans la sirène d'intérieur et dans la centrale/ transmetteur téléphonique.

Un risque de déclenchement de sirène à la mise en place des piles existe en cas d'appui sur la touche ON de la télécommande. Il suffira d'arrêter l'alarme en appuyant sur la touche OFF de la télécommande.

Bien respecter les polarités + et -

Bien vérifier que les extrémites des piles sont en contact avec les contacts piles.

Glisser la pile, le + sur le dessus.

Les piles sont déjà insérées dans les télécommandes.

Ne pas referrer tout de suite les capots.

Si l'installation murale des produits doit être différée,steroler une pile dans les produits restés ouverts pour éviter une surconsommation.

Si votre installation ne comprend que les éléments d'un kit PROTEXIOM, passer directement à la page 12

Les éléments achetés séparément doivent être mémorisés dans la centrale/transmetteur téléphonique.

Rappel : les éléments du kit sont deja mémorisés dans la centrale/transmetteur téléphonique.

1/ Mise en mode mémorisation de la centrale/transmetteur téléphonique

Sur la centrale/ transmetteur téléphonique

Vous avez 2 minutes pour enregistrer un élément. La période de 2 minutes est reliçée des qu'un élément est enregistré. Le bip sonore vous signale que l'élement est bien enregistré dans la centrale.

Passé le décai de 2 minutes, vous doivent revenir au mode mémorisation en ré-appuyant sur le bouton de la centrale.

Pendant la période de 2 minutes (voyant allumé), il n'y a pas de test de l'installation possible.

Si vous souhaitez ajouter des éléments alors que la centrale est déjà installée et que le système est déjà fonctionnel, pour éviter d'ouvir la centrale/transmetteur téléphonique, vous pouvez entra en mode的记忆isation simplifié en allant dans le menu 753, voir page 30. La mise en mode的记忆isation n'est possible que si le système est à l'arrêt.

Si vous ouvrez la centrale/transmetteur, vous devez neutraliser l'autoprotection en appuyant sur OFF de la télécommande jusqu'à extinction duvoyant.

2/ Mémorisation des éléments (pendant le mode mémorisation de 2 minutes)

Un détector
Impulsion

sur la centrale.

Un clavier LCD ultra plat supplémentaire

Impulsion sur «OFF»
BIP! sur la centrale.

Une télécommande
Impulsion sur «OFF»

BIP!

sur la centrale.
Une sirène d'intérieur
Ouvrir la sirène.
Donner une impulsion sur le bouton.

BIP!

sur la centrale.
Une sirène extérieure
Ouvrir la sirene.
3...BIP！
sur la centrale.

Il n'est pas possible demettre en route le système pendant la période de mémorisation. Il faut attendre 2 minutes sans action.

Poser la centrale/transmetteur téléphonique au centre de l'habitat, de façon à tester la bonne portée radio à la fin de l'installation de chaque élément.

Detecteur d'ouverture

Placer le détecteur à l'intérieur de votre habitation sur le montant de la partie ouvrante, soit horizontally, soit verticalement, du côte ouvrant (à l'opposé des gonds).

Le détector et son porte-aimant doivent être parfaitement alignés entre les 2 repères.

Utiliser une ou plusieurs cales d'épaisseur fournies dans l'emballage pour effectuer le réajustement du porte aimant.

Il est également possible de surelever le détecteur à l'aide de 2 cales fixées côte à côte sous celui-ci.

Si l'écart entre la partie ouvrante et la partie fixe est trop important, il est possible d'intervertir les 2 parties du produit.

Prendre les précautions nécessaires pour éviter la détérioration du détecteur due à l'ouverture de la porte! Ce montage est déconseillé.

Refermer le capot.

Tester I'elément :

Appuyer sur le bouton du détecteur.

Pendant 2 mn, levoyant du detectiveur s'allume à chaque ouverture/fermeture de la porte.

Détector demouvement

Pour protéger le plus de surface, le détecteur pourra être placé dans l'angle d'une piece à 2,30 m du sol.

Les détecteurs sont sensibles à la chaleur: ne jamais orienter le détector de mouvement directement vers une fenêtre, au-dessus ou en face d'une source de chaleur (radiateur, convecteur ou cheminée) ou dans une veranda pour éviter tout déclenchement intempéstif.

Ce détector est déconseilé dans un garage en raison de la présence de rongeurs qui pouraient occasionner un déclenchement intempestif.

Les rayons des différents détecteurs de mouvement ne devront pas se croiser.

Tester I'elément :

Appuyer sur le bouton du détecteur.

Pendant 2 mn, le voyant du déteur s'allume à chaque passage devant le déteeur.

Détector demouvement pour habitat avec chien

Ce détector est déconseilé dans un garage en raison de la présence de rongeurs qui pouraient occasionner un déclenchement intempestif.

0

Il est fixé de préférence sur un mur à 1,20 m du sol.

2

Le reste de l'installation et le test sont identiques au détecteur de mouvement (voir page 12).

Detecteur d'ouverture et de bris de vous

Il déetecte l'ouverture d'une fenêtre, la vibration exerçée sur la vitre lors d'une tentative d'intrusion et le bris de cette vitre.

Le détector et son aimant se montent de la même manière que pour le détector d'ouverture (voir page 12).

Coller la sonde de bris de vitre dans un coin de la fenetre à 25 mm de l'angle à l'aide de son adhésif double face sur une vitre propre et sèche à une température ideale comprise entre 21^ et 35^ . Appuyer fermement sur la sonde de bris de vitre pour assurer un collage efficace.

Test du détecteur seul : voir page 12.

Detecteur audiosonique de bris de vitres

Il déetecte la fréquence acoustique du bris de verre et l'écart de pression entre l'intérieur et l'extérieur de l'habitat. Il ne protège que les vitres donnant vers l'estérieur.

Il devra être éloigné d'au moins 1,20 m de sources de perturbations sonores (telles que télévision, enceintes acoustiques, tuyau d'évacuation, portes,...).

Le bris de vitres sera détecté dans un rayon de :

6 m pour des vitres en verre ordinaire ou en double vitrage (2,4 à 6 mm d'épaissieur).
3,65 m pour des vitres en verre trempe ou feuilleté (3,2 à 6,4 mm) ou tout autre type de vitre.

Ne pas placer le détecteur audiosonique sur le même mur que les vitres à protégger.

Fixer le détecteur au mur à environ 2 m du sol.

Refermer le capot.

Detecteur d'ouverture de volet roulant

Il est installé à l'intérieur du caisson du volet.

Fixer le module carré, à l'aide d'au moins 3 des 4 vis fournies, à plat, au centre du caisson de façon à libérer la course du cordon sans risquer son cisaillement.

2 Le cylindre de sortie en laiton du cordon doit être place le plus pres possible de l'ouverture du caisson pour éviter tout risque de cisaillement.

3 L'extrémité du cordon doit être fixée par une vis à travers l'oeillet sur la première lame du volet.

Il est conseilé de déporter le détecteur sur un mur, grâce au cable de 1 m, afin d'éviter de la fixer sur une partie métallique ce qui limiterait la bonne propagation des ondes radio.

4 Fixer le détecteur.

5 Refermer le capot.

6 Tester le détecteur :

Appuyer sur le bouton du détecteur.

Pendant 2 mn, levoyant du détecteurs allume à chaque ouverture/fermeture du volet roulant.

Détector d'ouverture de porte de garage

Monter la gaine protectrice sur le cable.

Fixer le détecteur au sol.

Le type de fixation dépend de la matière du sol, utiliser d'autres vis si nécessaire.

Fixer l'aimant sur la porte de garage, entre les 2 repères du détecteur au sol.

3 Fixer le boîtier électronique au mur.

Raccorder les 2 fils dénudés du détecteur au boîtier électronique.

5 Refermer le capot.

6

Tester le boitier

électronique :

Appuyer sur le bouton.

Pendant 2 mn, le voyant s'allume à chaque ouverture/fermeture de la porte de garage.

Detecteur de coupure secteur

1 Régler les commutateurs en fonction du temps de déclenchement du détecteur souhaïte :

Position des commutateurs	Déclenchement du détecteur après une durée maximum de
	5 minutes
	10 minutes
	15 minutes
	20 minutes

Fixer le détecteur :

Sur un mur, à proximé d'une prise secteur (230 V).
Le plus haut possible (pour la bonne propagation des ondes radio), en tenant compte de la longueur du fil pour le branchement.

Attention à ne pas percer les fils électriques à l'intérieur du mur.

Refermer le capot et brancher l'adaptateur secteur.

Detecteur de fumée

Le détector doit être impératifement fixé au plafond au centre de la pierce, en tous cas :

a plus de 20 cm de tout obstacle (mur, cloison, poutre, etc...)
a plus de 60 cm de tout angle de la piece

Ne pas installer le détecteur :

A moins de 1 mètre des bouches de chauffage, de refroidissement ou d'airation. La fumée pourrait être éloignée ou diluée.
Dans un local où il y a un risque de condensation. Les salles de bains et bunderies sont à procrire.
Là où les fumées peuvent se dégager (cuisine ou garage peu ventilé) et générer des alarmes indésirables.
Dans un endroit trop poussiéaux ou gras.

Fixer le socle au plafond.

2 Refermer le détecteur.

3 Tester le détecteur :

Appuyer de façon prolongée sur la touche, un signal sonore puissant de 85 dB doit retentir.

Déteur de présence d'eau

Fixer le support de la sonde au mur et au ras du sol.
Fixer le boîtier du détecteur contre le mur à environ 1 mètre du sol.
3 Glisser la sonde entre les pattes du support jusqu'à l'obtention d'un déclic et engager le fil dans les ergots.
4 Laisser les commutateurs du détecteur en position OFF. Refermer le capot.

5 Tester le détecteur :

Verser de l'eau entre les 2 electrodes de la sonde.

La sirène d'intérieur sonne de façon attenuée pendant 2 minutes.

Pour arrêté l'alarme, appuyer sur la touche «OFF» de la télécommande.

A la fin du test, enlever l'eau et secher les électrodes.

Clavier LCD ultra plat

Il doit être à l'intérieur de l'habitat. Il est conseilé de l'instructor prés de la porte d'entrée.

Si vous souhaitez commander une motorisation de porte de garage ou de portail, installer impératifement le clavier en vue de ces automatismes pour des raisons de sécurité.

0

Bien plaquer contre le mur la languette d'autoprotection à l'arrachement.

Refermer le produit.

2

Fixer les éléments

Sirène d'intérieur

Elle doit être installée de préférence au centre de l'habitat pour une meilleure propagation sonore, en hauteur et difficile d'accès (ex : cage d'escalier).

A chaque mise en marche ou arrêt de l'alarme, un ou plusieurs BIPs retentissent sur la sirène d'intérieur pour acquitter de la bonne réception de l'ordre.

Avant de referrer le produit, vous pouvez supprimer les BIPs sur la sirène d'intérieur :

Supprimer les BIPS!

Appuyer sur le bouton de la sirène environ 5 secondes jusqu'à ce que levoyant s'éteigne.

Remetre les

Appuyer sur le bouton de la sirène environ 5 secondes jusqu'à ce que le voyant s'éteigne.

Un bip retentit.

Pour比较好 être informé du fonctionnement de votre système, nous vous conseillons de laisser les bips sur au moins un élément.

Refermer le capot.

Sirene extérieure avec flash

La sirène extérieure avec flash est protégée contre le ruisellement, la condensation et l'humidité à condition d'être fixée dans le bon sens (flash vers le haut). Pour une durée de vie optimale des piles, il est recommendé de la mesure à l'abri du soleil et de l'eau.

0

Pendant l'installation murale, accrocher le haut du couvercle sur la base du fond.

Avant de referrer la sirène étérieure avec flash, vous pouvez apprimer les BIPs sur celle-ci pour cadre 2, sirène d'intérieur, -dessus).

Refermer le capot.

Centrale / Transmetteur téléphonique

Prendre soit de débrancher le cordon téléphonique avant d'ouvrir la centrale/transmetteur téléphonique.

Elle doit être installée de préférence au centre de l'habitat, proche d'une prise téléphonique et difficile d'accès.

Si vous avez achetié un PROTEXIOM 400 ou un PROTEXIOM 600 et que vous souhaitez paramétrer votre système par ordinateur, il est nécessaire de fixer la centrale/transmetteur téléphonique à proximé de votre ordinateur, d'une prise secteur et de votre modem/box ADSL (voir manuel complémentaire).

Si vous ne souhaitez pas paramétrer votre système par ordinateur, ne branchez pas le cable secteur ni le cable Ethernet droit.

Tous les téléphones (fax et répondeurs) doivent être branchés derrière la centrale/transmetteur téléphonique. Dans la mesure du possible, elle doit être éloignée des fils ELECTriques pour assurer une meilleure transmission radio.

Ne pas brancher la centrale/transmetteur téléphonique derrière un micro standard.

Voir cas particuliers de raccordement en page suivante.

Fixer la centrale/ transmetteur téléphonique dans le sens où vous souhaitez que les câbles sortent (vers le haut ou vers le bas).

2 Raccorder le cable téléphonique (RJ11) à la cartelectronique.

3 Avant de referrer la centrale/transmetteur téléphonique, vous pouvez supprimer les BIPs sur celle-ci (voir cadre 2, sirène d'intérieur, ci-contre).

Refermer le capot.

Cas particuliers de raccordement

L'ordre de branchement dépend de votre installation téléphonique.
Ne pas brancher la prise RJ11 du cordon téléphonique dans une prise murale Ethernet.

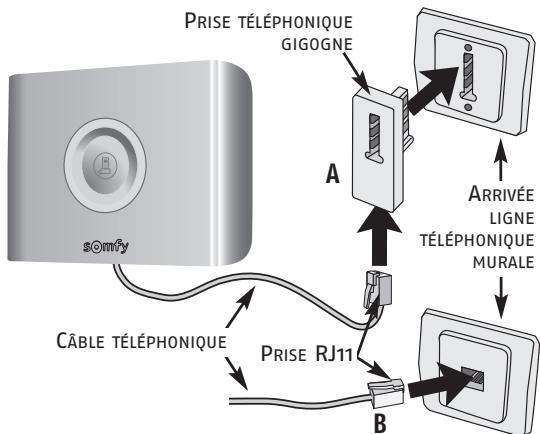

Le cordon téléphonique est livre en deux parties :

• un cable téléphonique avec une prise RJ11 à chaque extrémité;
• une prise téléphonique gigogne.

Brancher une extrémité du cable téléphonique sur le transmetteur.

Brancher l'autre extrémité du cable téléphonique :

A - soit sur la prise téléphonique gigogne en forme de T,
B - soit directement sur la prise murale, si vous habitez un logement neuf.

Centrale/transmetteur téléphonique (suite)

Cas particuliers de raccordement (suite)

Vous n'avez pas d'abonnement ADSL :

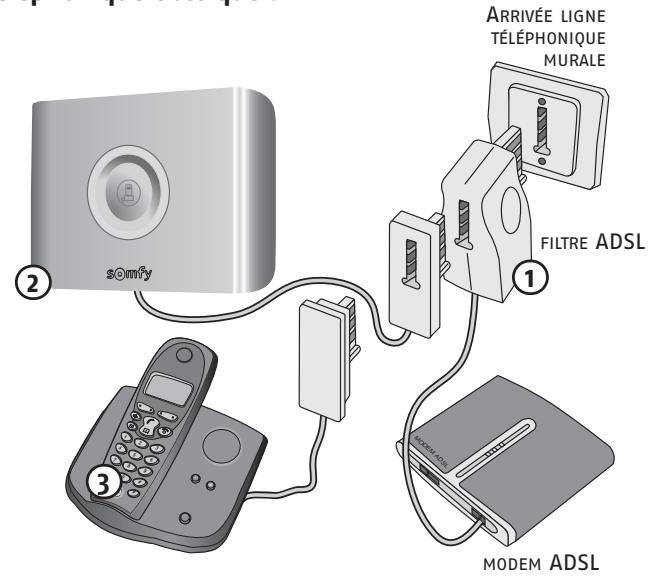

Vous ave un abonnement ADSL avec une ligne téléphonique classique :

Votre téléphone ne fonctionne que derriere le modem/box ADSL

(ligne totalement dégroupee). Respecter impératifement l'ordre de branchement :

Si la prise RJ11 de votre téléphone est branchée directement sur le modem ADSL, modifier les branchements pour vous conférer au schéma.

En cas de coupure secteur, la ligne téléphonique ne fonctionnera pas. Il n'y aura donc pas de transmission téléphonique, ni de possibilité d'acceder au transmetteur à distance.

PROTEXIOM 300

Vousdevez parameterrvoitrésystèmeàdistance,voirpage37.

PROTEXIOM 400 et PROTEXIOM 600

Vous disposez de 2 moyens pour parameter vosystème d'alarme :

par le clavier LCD ultra plat, voir ci-après ;
à l'aide de votre ordinateur. Ce moyen présente l'avantage de paramétrrer votre système de façon plus conviviale et plus rapide, voir manuel complémentaire.

Voussouspoucezutiliserconjointementvoretre ordinateureteclavierLCD.

Vou devez également enregistrer votreannounce d'accueil, voir page 38.

Le code installateur permet d'acceder aux menus de paramétrage de votre système.

Les codes utilisateur permettent de mettre en marche ou d'arrêtier le système.

Vosdevezimpereativementpersonnalisercescodesurleclavier.

Pour acceder au paramétrage

Entrer le code installer (code usine : 2222)

Entrer dans le menu en appuyant sur menu

Un affichage spécifique au paramétrage apparait sur laforthème ligne de l'écran.

Appuyer sur les touches noires à la verticale de la touche à activer.

Pour passer d'un menu à un autre, utiliser les touches ou OK, ou taper le numero du menu souhaite + OK.

Après appui sur la touche OK, une animation se déroule sur l'écran en attendant l'affichage du menu demandé.

L'affichage reste à l'écran pendant 2 minutes avant que l'écran ne s'éteigne.

Attendre que le voyant rouge ne clignote plus pour entrer une donnée.

Pour sortir définitivement des menus, appuyer sur la touche menu jusqu'à ce que l'écran s'éteigne.

Plan de déroulement des menus, Fonctions de base

Vous devez impératifement personnel :

• les codes,
• les nombres de renvois,
• la date et l'heure.

en grisé ci-dessous

1 Langue	11 Français		24
2 Codes	20 Code installerateur		24
	21 Code utiliser 1		24
	22 Code utilisé 2		24
	23 Code utilisé 3		24
	24 Code SOS silence		24
	25 Code SOS + sirène		24
	26 ON sans code		24
3 Téléphonie	31 Envoi vocal	311 Numéro appel 1	25
		312 Numéro appel 2	25
		313 Numéro appel 3	25
		314 Numéro appel 4	25
	32 Envoi SMS	321 Personnalisation du SMS	25
		322 SMS si code utiliser 2	25
		323 SMS si code utiliser 3	25
		324 Numéro appel 1	26
		325 Numéro appel 2	26
		326 SMS alarme	26
		327 Numéro serveur A	26
		328 Numéro serveur B	26
	33 Temporisation de renvoi		26
	34 Accès extérieur		26
	35 Coupure ligne téléphonique		26
	36 Gain téléphonique		26
	37 Renvoi avec acquittement		27
4 Date et heures	41 Date		27
	42 Heure		27
5 Coupe des éléments			27
6 Historique			27
Fonctions avancées menu 7			28

1. Langue d'affichage du clavier et de la synthese vocale

1Langue | Le français est déjà sélectionné.

2. Personnelisation des codes sur le clavier

2Codes

Tous les codes à mémoriser doivent être compris entre 0001 et 9998. Les reporter aussitôt sur la fiche Mémo, page 36.

Le code installerer permit d'acceder aux menus et de parameterer votre systeme d'alarme. Vous devez impératifement personnelier le code installerer.

2 0 OK 2222 2148 Le nouveau code installerateur, 2148, est méorisé (par ex.)

Le code installateur usine

2222 s'affiche

21Codeutilisateur1

Les codes utiliser 1, 2 et 3 permettent de mettre en marche ou d'arrêter le système, uniquement. Ils permettent à des personnes de votre entourage demettre en marche et d'arrêter le système sans risquer de modifier les paramètres de l'installation. Vous doivent impérativement personnelier le code utilisé 1. Les codes installerer et utiliser 1 doivent être nécessairement différents.

21OK→1111 4001 Le code utilisateur 1, 4001, est memorise

Le code utiliseateur 1 usine

111 s'affiche

OU 0 OK > Suprime

Le code utilisateur 1 est supprimé

22Codeutilisateur 2

... idem Code utilisateur 1.

2 2 OK> Uide

23Code utiliseator 3

... idem Code utilisateur 1.

2 3 OK>Uide

24Code S05 silence

Le code SOS silence permet, sous la contrainte lorsque vous rentrez chez vous, d'arrêter l'alarme tout en envoyant, automatiquement et discretement, un message d'alerte par téléphone sans déclenchement des sirènes. Par exemple, ce code peut être votre code utilisateur + 1.

2 4 OK> Uide 6 5 6 6 OK> 6586 >Le code SOS silence, 6566, est mémorisé (par ex.)

OU 0 OK > Supprime

Le code SOS silence est supprimé

25Code 50S + sirené

Le code S0S + sirenepermet, sous la contrainte lorsque vous rentrez chez vous, d'arreter l'alarme tout en envoyant, automatiquement et discretement, un message d'alerte par téléphone et en déclenchant les sirènes. Par exemple, ce code peut être votre code utilisateur +2

25OK> Uide 4897 Le code SOS + sirène, 4897, est memorise (par ex.)

OU 0 OK > Suprime

Le code SOS + sirène est supprimé

260N sans code

Pourmettre en marche l'alarme avec code,ou sans code (ON sans code)：

2 6 OK >1oui,0non

0 OK Mise en marche avec code (par défaut)

1 OK Mise en marche sans code

3. Telefonie

Si un des destinataires des messages d'alarme a une ligne totalement degroupée, il ne pourrait pas toujours confirmer la réception du message en appuyant sur « 9 » de son téléphone.

Vou puez choir que les destinataires n'acquittent pas la belle reception du message d'alarme, voir menu 37.

32Envoi SMS

Pour être prévenu par l'envoi d'un SMS, soit lors des mises en marchel'arrêt, soit en cas d'alarme (sous réserve de l'inscription au service « Envoi de SMS » auprès de votre opérateur). Ce service fonctionne uniquement sur une ligne France Telecom.

Ne pas activer cette fonction en cas de presence d'une box.

322SMS si code util2

Pour receivevoir un SMS suite à une mise en marchel/arrêt par le code utilisateur 2 (mémorisé dans le menu 22 page 24):

Exemple : être prévenu du return de l'école de son enfant, ou de l'arrivée et du départ de la femme de menage.

Paramétrer votre système

323SMS si code util3

Pour receivevoir un SMS suite à une mise en marche/arrêt par le code utilisateur 3 (mémorisé dans le menu 23 page 24).

3 2 3 OK 1oui,0non Idem menu 322

324Numero appel 1

Pour<memoriser un numero de téléphone portable pour l'envoi d'un SMS :

0623456789 0623456789 Le nouveau numero est mémorisé (par ex.) (maxi.17 chiffres)

0 OK Suprime

Le numero est suprimé

325Numero appel 2

Pour memoriser un deuxième numero de téléphone portable pour l'envoi d'un SMS :

3 2 5 OK Vide Idem menu 324

326MS5 alarme

Pour être prévenu par un SMS en cas d'alarme :

3 2 6 OK 1 oui, 0 non
1 OK SMS ON Envoi de SMS en cas d'alarme
0 OK SMS OFF Pas d'envoi de SMS en cas d'alarme (par défaut)

327Numero serveurA

Ne pas modifier ces deux menus correspondant aux nombres de serveur SMS de l'opérateur (par défaut 08 09 10 10 00)

328Numero serveurB

33Tempo. de renvoi

Pour éviter une transmission téléphonique immédiate en cas de déclenchement de l'alarme par erreur :

3 3 OK 10

Réglage de la temporisation avant le renvoi téléphonique lors d'une intrusion (de 0 à 30 secondes maximum), 10 secondes par défaut

34Acces extérieur

Pour permettre ou non de mesure en marche ou d'arreter vous alarmed à distance, par téléphone :

3 4 OK 1oui,0non

0 OK Pas acces ext.

Pas d'accès à distance par téléphone

1 OK Acces ext. OK

Accès à distance par téléphone (par défaut)

35Coupure liane tEL.

Pour l'envoi d'un message d'alarme et le déclenchement des sirènes en cas de coupure de la ligne téléphonique (seulément si le système est en marche totale):

Si vous ligne téléphonique ne fonctionne pas pendant une coupure secteur (si vous avez une «box» pour l'ADSL), n'activez pas la surveillance coupure ligne (pour éviter un faux déclenchement).

3 5 OK 1oui,0non

0 OK Pas surveillance Pas de surveillance coupure ligne (par défaut)

1 OK Surveillance OK

Surveillance coupure ligne

36Gain Telephone

37Renvoi avec acuuit

Pour que le destinataire d'un message d'alarme acquitte à distance (par appui sur « 9 ») ou non la réception d'un message d'alarme :

370K 1oui,0non

Si le destinataire du message d'alarme a une ligne téléphonique en dégroupage total, désactiver impératifement l'acquittement du message d'alarme. Dans ce cas, le transmetteur ne fera qu'un seul cycle d'appels des 4 numeros de téléphone méorisés (menus 311 à 314).

4. Mémorisation de la date et l'heure

4Date et heures

OK Ce menu permet d'horodater les messages d'alarme.

Penser à bien ajuster la date et l'heure lors du changement des piles du transmetteur téléphonique et lors du passage à l'heure d'échévrier.

5. Personnalisation des éléments

5liste des éléments

Ce menu permet de :

• définir le nom de chaque éléments pour personneliser complètement votre installation et le repérer facilement en cas de défaut ou de perte de liaison,
• connaître l'etat de chaque élément de votre système à tout moment (niveau des piles, alarme, arrachement, liaison radio).

Passer à un autre élément : touches

6. Historique des derniers événements

6 Historique 6 OK

Ce menu permet de visualiser les 150 derniers événements (alarmes, defaults, mises en marche/arrêt, perte de liaison, début d'envoi des messages d'alarme, fin d'envoi des messages d'alarme, élément arraché, saisie code, piles faibles) avec la date et l'heure de leur apparition.

Plan de déroulement des menus (suite), Fonctions avances

7 Paramètres	71 Temporisation d'entrée			29
	72 Effacement des defaults			29
	73 Options sonores	731 Kiela actif		29
		732 Bips sur transmetteur		29
		733 Sîrène intégrée		29
		734 Sonne fort en partiel		29
		735 Niveau du Kiela		29
		736 Niveau des sirènes		30
	74 Détention de brouillage			30
	75 Fonctions avancées	751 Renvoi en partiel		30
		752 Verrou TLS		30
		753 Ouverture mémoire		30
		754 Fermeture mémoire		30
		755 Version		30
	76 Commande automatismes	761 Programmation automatismes	7611 Prog Volets Roulants	31
			7612 Prog Lumière	31
			7613 Prog Portail	31
			7614 Prog Porte garage	31
		762 Touche Somfy 1		31
		763 Touche Somfy 2		31
		764 Descente Volets Roulants	7641 VR si intrusion	32
			7642 VR sur Marche	32
		765 Montée Volets Roulants	7651 VR si fumée	32
			7652 VR sur Arrêt	32
		766 Lumière	7661 Lumière si intrusion	32
			7662 Lumière sur Marche	32
			7663 Lumière sur Arrêt	32
			7664 Tempo lumière	32
	77 Programmation hora	771 Mise sous alarme automatique	7711 Heure Marche 1	33
			7712 Zones Marche 1	33
			7713 Heure Marche 2	33
			7714 Zones Marche 2	33
			7715 Choix des jours	33
			7716 Bip de préavis	33
		772 Lumière automatique	7721 Marche 1 lumière	34
			7722 Arrêt 1 lumière	34
			7723 Marche 2 lumière	34
			7724 Arrêt 2 lumière	34
			7725 Choix des jours	34
			7726 Retard simulation	34
		773 Volets roulants automatiques	7731 Montée VR	35
			7732 Descente VR	35
			7733 Choix des jours	35
			7734 Retard simulation	35
		774 Simulation de présence		35
	78 Adresse IP			35

7. Paramètres des fonctions avances

71Tempo.d'entree

Pour régler la temporisation d'entrée des détecteurs d'intrusion de la zone A avec déclenchement temporisé, de 1 à 120 secondes avant le déclenchement de l'alarme :

72Effacement defaults

Les menus suivants permettent de personnaliser les BIP! sonores et le fonctionnement des sirènes de votre installation.

731Kiela actif

Pour bénéficier d'un DING DONG! sur la sirène d'intérieur à l'ouverture d'une porte protégée par un détector d'ouverture de la zone A (avec déclenchement temporisé), sous alarme partielle (zone A):

732Bips transmetteur

Pour bénéficier de BIP! sonores sur la centrale/transmetteur téléphonique à la mise en marche/arrêt :

733Sirène intégrée

Pour personneliser le fonctionnement des sirènes sous alarme partielle :

735Niveau du KIELA

Pour régler le niveau sonore du DING DONG! et du BIP! sur la sirène d'intérieur : Toute détction par un détector d'ouverture en zone A avec déclenchement temporisé entraine un DING DONG! sur la sirène d'intérieur (fonction KIELA) si le système est en mode partiel et en zone A et si cette fonction KIELA est sélectionnée dans le menu 731 ci-dessus.

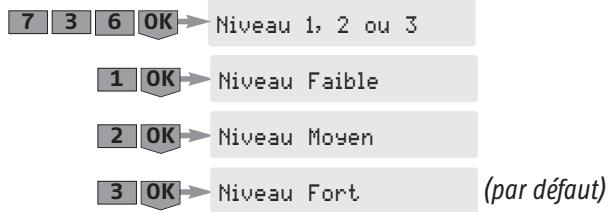

736Hiveau sirenes

Pour régler le niveau sonore de toutes les sirènes de l'installation :

74Detec.brouillase

Pour bénéficier d'un message dans le journal des événements sur le clavier LCD ultra plat en cas de détction de brouillage :

Pour bénéficier ou non de l'envoi d'un message d'alarme par synthèse vocale sous alarme partielle :

752Verrou TLS

En cas de contrat de télésurveillance, vous devrez memoriser un numéro de verrouillage qui vous sera transmis par le centre de télésurveillance :

7530uverture memoire

Pour permettre la mise en mode memorisation de la centrale/ transmetteur téléphonique pendant 2 minutes, en cas de memorisation d'éléments supplémentaires, alors que la centrale est deja installée et que le système est déjà fonctionnel :

754Fermetre mémoire

Pourmettre fin au modeémorisation：

755Version

Lecture de la version.

76Cde automatismes

Ce menu permit :

• de mémoriser les automatismes Somfy (volets roulants, portail, porte de garage) ou le récepteur d'éclairage Somfy;
• d'affector les touches somfy1 et somfy2 du clavier LCD à ces automatismes;
• de bâtir des scénarios de montée/descente des volets roulants ou d'allumage/ extinction de l'éclairage.

Au préalable, lore la notice du moteur/recepteur Somfy que vous souhaitez déclencher (voir chapitre « mémorisation des télécommandes »).

76OK 7E1Proa automatismes

7 6 1 OK 781Proa U. roulants

Pour - ouvrir la mémoire du récepteur de volets roulants (se reporter à sa notice); - appuyer sur 7 6 1 1 OK Le récepteur de volets roulants est méorisé

7612Pros Lumière

Pour ouvrir la mémoire du récepteur d'éclairage (se reporter à sa notice); appuyer sur 7 6 1 2 OK Le récepteur d'éclairage est méorisé

7613Pros Portail

Pour - débrancher le cordon téléphonique de la centrale/ transmetteur téléphonique du (:oté du mur ; neutraliser l'autoprotection de la centrale/transmetteur téléphonique en appuyant sur OFF de la télécommande jusqu'à l'extinction duvoyant ; - vous disposez de 2 minutes pour ouvrir la centrale/ transmetteur téléphonique et la décrocher du mur ; - débrancher tous les cables à l'intérieur de la centrale/ transmetteur téléphonique; - ouvrir le capot de la motorisation du portail ; - approcher le centre de la centrale/transmetteur téléphonique du boîtier électronique du portail, sous le capot; ouvrir la mémoire de la motorisation du portail (se reporter à sa notice) ; - appuyer sur La motorisation du portail est mémorisé

7614Portesarase

Pour - ouvrir la mémoire de la motorisation de la porte de garage (se reporter à sa notice); - appuyer sur 7 6 1 4 OK La motorisation de la porte de garage est mémorisée

762 Touche Somfy 1

Ce menu permet d'affector un automatisme Somfy à la touche somy1 du clavier LCD (et de tous les claviers LCD de l'installation):

7620K

0 OK Supprimer l'affection de la touche (par défaut) 1 OK > La touche somfy1 commandera les volets roulants 2 OK La touche somfy1 commandera I'éclairage 3 OK La touche sOmfy1 commandera le portail 4 OK La touche somf1 commandera la portede garage

763Touche Somf2

Ce menu permet d'affector un automatisme Somfy à la touche somy2 du clavier LCD (et de tous les claviers LCD de l'installation):

7630K

OK Supprimer l'affection de la touche somr2 (par défaut) 1 OK La touche somf2 commandera les volets roulants 2 OK La touche somf.2 commandera I'éclairage 3 OK La touche somry2 commandera le portail OK La touche somf2 commandera la porte de garage 764Descente VR Ce menu permet d'associer la descente des volets roulants : - soit à une intrusion, pour sécuriser votre habitat, - soit à la mise en marche de l'alarme quand vous quittez votre domicile  765Montée VR Ce menu permet d'associer la montée des volets roulants : - soit à une détction de fumée par le détecteur de fumée Somfy, pour permettre une évacuation aïsee, - soit à l'arrêt de l'alarme quand vous regagnez votre domicile  766Lumière Ce menu permet d'associer l'allumage de I'éclairage : - soit à une intrusion, pour faire penser que la maison est occupée, - soit à la mise en marche de l'alarme quand vous quitterez votre domicile, soit à l'arrêt de l'alarme quand vous regagnez votre domicile  77Program.horaire Ce menu permet de programmer la mise en marche automatique de votre système et de faire de la simulation de présence (éclairage ou volets roulants). 7 7 OK 771Mise sous alarme Pour programmer une ou deux mises sous alarme automatiques (exemple : à 8h50 le matin, quand tout le monde a quitté la maison, ou à 23h le soir, quand tout le monde est couché). 7 7 1 OK 771Heure Marche 1 PourChoix de la zoneDécteur - AppellationEmplacement - PièceAT - déclenchement temporiséex : Décuteur d'ouverture - Hallex : Sur la porte d'entrée - HallA - déclenchement immédiatB - déclenchement immédiatC - déclenchement immédiat

Centrale/ Transmetteur téléphonique	Code Installateur
	Code Utilisateur 1
	Code Utilisateur 2
	Code Utilisateur 3
	Code Administrateur
	Code SOS sans sirène
	Code SOS avec sirène
	Mise en marche ON avec code
	Mise en marche ON sans code
	Automatisation 1 touche somfy1
	Automatisation 2 touche somfy2
	Numéro de renvoi téléphonique 1
	Numéro de renvoi téléphonique 2
	Numéro de renvoi téléphonique 3
	Numéro de renvoi téléphonique 4
	Adresse IP

Possesseurs du Kit PROTEXIOM 300

 Le paramétrage de base de votre système d'alarme PROTEXIOM 300 se fait depuis un téléphone portable ou depuis une autre ligne téléphonique. Cela nécessite une ligne France Telecom dans le local où est installé le système d'alarme. Si vous optez pour un clavier LCD ultra plat (disponible en option, ref. 2400933), vous bénéficierez de tous les paramètres avances décrits précédemment. Dans ce cas, suivre les informations du chapitre «Paramétrer votre système» avec le clavier LCD, page 22.

Pour paramétrer votre système PROTEXIOM 300 à distance :

Entrez en communication avec le transmetteur téléphonique depuis une autre ligne téléphonique ou un téléphone portable

   Si le code est incorrect, le transmetteur raccroche, il faut recommencer la Procedure.

Le transmetteur téléphonique-delivre l'etat du système :

 les saisies ne sont pas prises en compte pendant la diffusion d'un message voca

Paramètre	Choix menu	Saisie du paramètre (format/example)			Message vocal (exemple) / Action
Enregistrer la date et l'heure	1*	JJMMAAAA HHMM# ex : 12062008 0926#			votre saisie est un, étoile, un, deux, zéro, six, deux, ... dièse
Enregistrer un numéro de renvoi	2*	1*	enter le numéro (15 chiffres max.) ex : 0723456789	#	Premier numéro de renvoi d'alarme
		2*		#	Deuxieme numéro de renvoi d'alarme
		3*		#	Troisième numéro de renvoi d'alarme
		4*		#	Quatrième numéro de renvoi d'alarme
		x*		#	Efface le numéro enregistré sous le numéro de renvoi «x»
Enregistrer uneannounce d'accueil	3*	« Vous étés en communication avec le système d'alarme de M. Dupont...»		#	Écoute de l'announce enregistrée
Écouter l'announce enregistrée	4*				Écoute de l'announce enregistrée
Personnaliser le code installerateur	5*	0*	enter le code à 4 chiffres	#	Saisie du code installerateur
Personnaliser le code utilisateur		1*		#	Saisie du code utilisateur

 Les saisies ne sont pas prises en compte pendant la diffusion d'un message vocal.

Enregistrer l'announce de personnalisation du message d'alarme (PROTEXIOM 400 et 600)

L'announce de personnelisation du message d'alarme sert d'introduction au message d'alarme délivré par synthèse vocale. Elle ne peut être enregistrée qu'à distance de cette manière :

Entrez en communication avec le transmetteur téléphonique depuis une autre ligne téléphonique ou un téléphone portable

 Composer le numero de téléphone de la ligne sur laquelle est branchée le transmetteur. Attendre 3 sonneries... 3x  Raccrocher  Attendre 10 S  Composer le même numero de téléphone Attendre 2 sonneries...   Composer le code installerateur (Code usine: 2222) Si le code est incorrect, le transmetteur raccroche, il faut recommencer la procEDURE.

Le transmetteur téléphonique-delivre l'etat du système :

  Zone A et/ou Zone B et/ou Zone C en marche (ou) Système en marche (ou) Systeme arrêté et Alarme mémorisée Zone A et/ou Zone B et/ou Zone C et/ou Groupe technique (anomalie domestique) ou Systeme (ou) Pas d'alarme mémorisée  Les saisies ne sont pas prises en compte pendant la diffusion d'un message vocal. Enregister l'announce d'accueil

Paramètre	Choix menu	Saisie de l'announce		Action
Enregistrer une ANNonce d'accueil	3*	« Vous seront en communication avec le système d'alarme de M. Dupont...»	#	Écoute de l'announce enregistrée
Écouter l'announce enregistrée	4*			Écoute de l'announce enregistrée

Tester les détecteurs

Hors alarme, appuyer sur le bouton du détecteur   2 Pendant 2 minutes, levoyant du détector s'allume à chaque détction  Ouverture/fermeture porte  Passage devant le détecteur

Tester les sirenes et le transmetteur téléphonique

1 Mettre en marche l'alarme  ou Entrer le codeutilisateur  Appuyer sur la touche ON jusqu'à l'extinction duvoyant.

Les sirenes s'enclenchent pendant 2 minutes et le transmetteur téléphonique prend la ligne

Vous pouvez interrompre les sirènes et le cycle de renvoi en arrêtant l'alarme en appuyant sur la touche OFF de la télécommande ou code + OFF sur le clavier.

Tester la transmission téléphonique uniquement (PROTEXIOM 400 et 600)

Activer le transmetteur téléphonique uniquement 1 Entrer le code SOS silence (doit être méorisé dans le menu 24)  Le cycle d'envoi du message d'alarme sur les 4 numeros de téléphone début.  Arrêter le cycle de renvoi des messages d'alarme en appuyant sur la touche OFF de la télécommande ou code + OFF sur le clavier.

Tester l'ensemble du système

Mettre en marche l'alarme en mode total, puis sortir de la maison.   Après les 2 minutes de temporisation de sortie, ouvrir toutes les portes et fenêtres munies de détecteurs d'ouverture. Passer devant au moins un détecteur de mouvement. Les sirenes se déclenchent. Laisser sonner les sirenes pendant un temps au moins égal à la temporisation de renvoi téléphonique programmée. Le transmetteur téléphonique s'enclenche. Les volets roulants descendent, l'éclairage s'allume, si ces fonctions sont programmées. Arrêter l'alarme en appuyant sur la touche OFF de la télécommande. Identifier les détecteurs ayant déclenchés l'alarme (voir page 46). Si un problème est survenu lors du test, se reporter page 48, Problèmes rencontres.

Utiliser le système

Mise en marche de l'alarme

En mode partiel (2 zones maximum sous alarme)

 1 Entrer un des 3 codes utiliser, sauf si vous étés en ON sans code (mémorisé dans le menu 26) 2 Appuyer sur A ou B ou C ...BIP! BIP! sur la centrale. ou   Appuyer sur ou  ...BIP! BIP! sur la centrale et le voyant clignote 2 fois en vert pour acquirer laonne transmission. Pendant la durée de la temporisation de sortie de 2 minutes, vous pouvez encore entrair et sortir de chez vous sans déclencher l'alarme.

En mode total (3 zones sous alarme)

 1 Entrer un des 3 codes utiliser, sauf si vous étés en ON sans code (mémorisé dans le menu 26) 2 Appuyer sur ON ou Appuyer sur  BIP! BIP！ BIP！ sur la centrale et levoyant clignote 3 fois en vert pour acquitter laonne transmission.  Lors de la mise en marche de l'alarme, le système est fonctionnel après 2 minutes. Pendant ce décai, les déplacements ne sont pas détectés.

Arrêt de l'alarme

 1 Entrer un des 3 codes utiliseur 2 Appuyer sur  ou Appuyer sur     ...BIP! sur la centrale et le voyant clignote 1 fais en vert pour acquitter la bonne transmission. Si une alarme est intervenue, elle est signalée sur le clavier LCD (voyant clignotant, écran, menu Historique). Voir détails, pages 44 et 45.

Utilisation à distance

 La fonction « Utilisation à distance » n'est pas garantie hors ligne France Telecom.

1 Entrer en communication avec le transmetteur téléphonique depuis un téléphone extérieur à l'habitat :

 Composer le numero de téléphone de la ligne sur laquelle est branchée le transmetteur. Attendre 3 sonneries... 3x   Raccrocher Attendre 10 S  Composer le même numero de téléphone Attendre 2 sonneries...  ...Tuut  Composer un des 3 codes utiliseur Si le code est incorrect, le transmetteur raccroche, il faut recommencer la Procedure.  Après vous avoir transmis l'état du système, le transmetteur téléphonique vous indique la marche à suivre :  Mise hors alarme , tapez 0※»...  Modifier l'etat du système :  Saisir le choix, puis appuyer sur « ※ ».  Les saisies ne sont pasprises en compte pendantfusion d'un message vocal :dele silence avant deencer la saisie.

Etat du système	Choix
Mise hors alarme	0
Mise sous alarme totale	1
Mise sous alarme Zone A	2
Mise sous alarme Zone B	3
Mise sous alarme Zone C	4
Descente des volets roulants	5
Montée des volets roulants	6
Eteindre la lumière	7
Allumer la luzière	8

En cas d'intrusion et d'aggression...

You pouvez déclencher totalement l'alarme

 ou tapez le code SOS ^+ sirène memorise dans le menu 25.   Maintenir    alertesonore transmission teléphonique

Sous contrainte, vous simULEz l'arrêt du système

Tapez le code SOS silence méorisé dans le menu 24.   Appuyer sur Les sirenes ne se déclenchent pas et le transmetteur téléphonique transmit un message d'alarme.  pas d'alerte sonore transmission teléphonique

Fonctionnement en cas d'intrusion

alerte sonore + transmission téléphonique  Une fois le message écoute, le destinataire du message doit appuyer sur la touche « 9 » de son combiné. Ceci valide la transmission du message et le transmetteur téléphonique raccroche. Si le premier destinataire n'a pas validé la réception du message, le second destinataire sera contacté...  Bien préciser au(x) destinataire(s) cette méthode de validation.

...Si le mode Kiela est activé (menu 731) (seulément en mode partiel)


Consulter les informations mémorisées quand levoyant orange clignote (PROTEXIOM 400 et 600)

Sur le clavier LCD ultra plat

Si un défaut est détecté, levoyant orange clignote, le défaut est signalé sur l'écran. Entrez dans le journal, taper le code installer, appuyer sur menu et consulter le menu 5 «Liste des éléments» pour plus de précisions.  Type de message mémorisé

Catégorie +	Groupe
AlarméouPile faibleouPerte liaison	AT	Zone A - Temporisé
	A	Zone A - Immédiat
	B	Zone B - Immédiat
	C	Zone C - Immédiat
	SYS	Système (claviers, sirènes, transmetteur téléphonique)
	TEC	Technique (déTECTeurs de fumée, de présence d'eau ou coupure secteur)

 Pour effacer la的记忆isation des défauts et éteindre levoyant orange sur un clavier,mettre en marche l'alarme en mode total, puis arrêter l'alarme, sur ce clavier. Les défauts piles et perte de liaison réapparaitront s'ils n'ont pas été corrigés.

Informations transmises par SMS

Experiments de message transmis :


ÉvènEMENT	Message transmis	Message personnelisé si les éléments ont été nommés et le SMS personnelisé
Défaut pile	Système d'alarme. Le 13/05 à 15h05, Piles faibles.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Piles faibles Chambre Alix.
Perte de liaison	Système d'alarme. Le 13/05 à 15h05, Perte de liaison.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Perte de liaison Clavier.
Mise sous alarme	Système d'alarme. Le 13/05 à 15h05, Marche.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Marche - code utilisateur 2 ou code utilisateur 3.
Arrêt	Système d'alarme. Le 13/05 à 15h05, Arrêt.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Arrêt - code utilisateur 2 ou code utilisateur 3.
Intrusion/Alarme	Système d'alarme. Le 13/05 à 15h05, détect ouverture XXXXX.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Alarme détect ouverture porte entrée.
Autosurveillance	Système d'alarme. Le 13/05 à 15h05, élément arraché.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, élément arraché Chambre Alix.

Commander vos automatismes et récepteurs SOMFY à partir du clavier LCD

Vouss pouvez commander deux automatismes SOMFY (motorisations pour porte de garage ou portail, recepteur d'éclairage, volets roulants motorisés SOMFY) à partir des touches somfy1 et somfy2, si cette programmation a été réalisée (voir page 31).  Au préalable, lore la notice de l'automatisation SOMFY que vous souhaitez commander. Pour des raisons de sécurité, les automatismes doivent etre visibles lors de la commande depuis le clavier LCD ultra plat.  Appuyer sur la touche somfy1 ou somfy2. Selon la programmation : - l'éclairage s'allume puis s'eteint automatiquement au bout de xx secondes; - les volets roulants montent ou descendent; - le portail s'ouvre ; - la port de garag s'ouvre.

Synthese de fonctionnement du système

Déclenchement du système		Déclenchement Sirène d'intérieur	Déclenchement Sirène extérieure avec flash		Déclenchement Eclairage (120 s)	Déclenchement Volet roulant	Transmission téléphonique d'un message			Mémorisation
			Sirène (après 10 s)	Flash (120 s)			Vocal	SMS	Télésurveilleur (si abonnement TLS)
Dans tous les cas	Mise en marche du système	Bips ou série de bipis (suivant paramétrage sirène)	Bips ou série de bipis (suivant paramétrage sirène)	Non	Selon Menu 7662	Descente Oui / Non selon Menu 7642	Non	Selon Menu 322 et 323	Non	Oui
	Arrêt du système	Bips ou série de bipis (suivant paramétrage sirène)	Bips ou série de bipis (suvant paramétrage sirène)	Non	Selon Menu 7663	Descente Oui / Non selon Menu 7652	Non	Selon Menu 322 et 323	Non	Oui
	Alarme SOS avec sirène	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Alarme SOS sans sirène	Non	Non	Non	Non	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Ouverture élément après OFF prolongé	Non	Non	Non	Non	Non	Non	Non	Non	Oui
	Défaut pile d'un élément	Non	Non	Non	Non	Non	Non	Oui	Oui (au test cyclique)	Oui
	Perte de liaison d'un élément	Non	Non	Non	Non	Non	Non	Oui	Oui (au test cyclique)	Oui
	Brouillage radio (si fonction validée)	Non	Non	Non	Non	Non	Non	Non	Non	Oui
	Déclenchement d'un détector prestéence d'eau	Oui (puissance réduite)	Non	Non	Non	Non	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Déclenchement d'un détector de coupure secteur	Série de bipis après temporisation du détector	Non	Non	Non	Non	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Déclenchement d'un détector de fumée	Oui	Oui	Oui	Oui	Oui	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
Hors alarmé	Ouverture élément non autorisée	Oui réduite ou force suivant Menu 734	Oui / Non Selon Menu 734	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661	Descente Oui / Non selon Menu 7641	Oui / Non Suivant Menu 751 (sauf si TLS)	Oui / Non selon Menu 326	Oui	Oui
	Coupure ligne téléphonique (si fonction activée Menu 35 et si la ligne a été présente au moins 1 fois)	Non	Non	Non	Non	Non	-	-	-	Oui
Sous alarmé partielle	Déclenchement d'un détector de la zone A Temporisée	Oui en fort / faible suivant Menu 734 Possibilité de bipis KIELA suivant Menu 731	Oui / Non Selon Menu 734 Non si KIELA	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661 Non si KIELA	Descente Oui / Non selon Menu 7641	Selon Menu 751 (sauf si TLS)	Selon Menu 326	Oui	Oui
	Déclenchement d'un détector des zones A immédiat, B ou C	Oui en fort / faible suivant Menu 734	Oui / Non Selon Menu 734	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661	Descente Oui / Non selon Menu 7641	Selon Menu 751 (sauf si TLS)	Selon Menu 326	Oui	Oui
	Ouverture élément non autorisée	Oui en fort / faible suivant Menu 734	Oui / Non Selon Menu 734	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661	Descente Oui / Non selon Menu 7641	Selon Menu 751 (sauf si TLS)	Selon Menu 326	Oui	Oui
	Coupure ligne téléphonique (si fonction activée Menu 35 et si la ligne a été présente au moins 1 fois)	Oui en fort / faible suivant Menu 734	Oui / Non Selon Menu 734	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661	Descente Oui / Non selon Menu 7641	-	-	-	Oui
Sous alarmé totale	Déclenchement d'un détector de la zone A Temporisée	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Déclenchement d'un détector de la zone A immédiate, B ou C	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Ouverture élément non autorisée	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Coupure ligne téléphonique (si fonction activée Menu 35 et si la ligne a été présente au moins 1 fois)	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	-	-	-	Oui

Les informations disponibles lors des mises en marche/arrêt		Sur la télécommande	Message affiché sur le dossier LCD ultra plat	Signalisation sonore sur les sirènes
Arrêt	avec alarme méorisée	Série d'éclat rouge	« Arrêt alarme » « Alarme méorisée »	Série de bips rapides
	sans alarme méorisée	1 éclat vert	« Arrêt alarme »	1 bip sonore
Mise sous alarme	avec porte ouverte	Série d'éclats lents	« Porte ouverte » « Groupe : × × × »	Série de bips lents
	avec défaut pile / perte de liaison méorisé	Série d'éclats rapides	« Pile / Liaison » « Groupe : × × × »	Série de bips rapides
	partIELLE	2 éclats verts	« Mise sous alarme » « Groupe : × × × »	2 bips sonores
	totale	3 éclats verts	« Mise sous alarme » « Groupe : × × × »	3 bips sonores

Les informations du système	Envoyées à distance		Mémorisées dans le menu « Historique » du clavier LCD
	Message de personnelisation + date et heures + message spécifique (en synthèse vocale)	Message de personnelisation + date et heures + message spécifique (en SMS)	Message spécifique + message de personnelisation + date et heures
Ouverture élément après OFF prolongé	-	-	Ouverture boîtier
Ouverture élément non autorisée	Alarmé élément arraché zone X	Element arraché	Element arraché
Défaut pile d'un élément	-	Pile faible	Pile faible
Perte de liaison d'un élément	-	Perte de liaison	Perte de liaison
Brouillage radio	-	-	Brouillage radio
Coupure ligne téléphonique	-	-	Coupure télé
Alarmé SOS avec sirène	Alarmé SOS	Alarmé SOS	Alarmé SOS
Alarmé SOS sans sirène	Alarmé SOS	Alarmé SOS	Alarmé SOS
Déclenchement d'un détecteur présence d'eau	Alarmé détecteur d'eau	Alarmé Détec. technique + message de personnelisation du détecteur	Alarmé + message de personnelisation du détecteur
Déclenchement d'un détecteur de coupure secteur	Coupure secteur	Coupure secteur + message de personnelisation du détecteur	Alarmé coupure secteur + message de personnelisation du détecteur
Déclenchement d'un détecteur de fumée	Alarmé détecteur de fumée	Alarmé Détec. technique + message de personnelisation du détecteur	Alarmé + message de personnelisation du détecteur
Déclenchement d'un détecteur de la zone A, B ou C	Alarmé zone A, B ou C	Alarmé + message de personnelisation du détecteur	Alarmé zone X + message de personnelisation du détecteur

Journal d'informations

Consultation de l'histoire sur le clavier LCD ultra plat

Pour acceder au menu «6Historique»Entrez le Code installerateur + ↑menu6 OK

Appuyez sur les touches ↓ ou ↑pour visualiser les différents éléments du journal

Tous les événements (alarme, défaut, mise en marche/arrêt) sont mémorisés dans le journal avec la date et l'heure

Comment sait-on si les piles d'un élément sont déchargeés ?

  Une série de BiPs! rapide retentit lors de la mise en marche de l'alarme.

Identifier l'objet concerne

Consulter l'historique des événements (voir page 27 menu 6 Historique ou menu 5 listedes éléments). ou  Si levoyantne s'allume pas,les piles sont a changer. Si une série de BIPS retentit et si levoyant s'allume,le détecteur a déclenché.

Changer les piles d'un élément

 Pendre soin de débrancher le cordon téléphonique avant d'ouvrir la centrale/transmetteur téléphonique.  Neutraliser l'autoprotection de l'installation (pour ne pas déclencher l'alarme) Entrer le code utilisateur puis appuyer sur «OFF» jusqu'à extinction duvoyant. You dispossez de 2 minutes pour ouvrir l'objet concerné.

Changer les piles de l'élement

Insérer des piles alcalines ou lithium (telecommande, détector d'ouverture) neues de même marque, d'un même lot, en respectant bien les polarités + et -. Participons à la protection de l'environnement!   Votre système d'alarme contient de nombreux materiaux valorisables ou recyclables, dont les piles. Confiez vos produits et vos piles à un point de collecte ou un centre de service/agree pour que son traitement soit effectué.  Il faut reprogrammer la date et l'heure du transmetteur téléphonique après le changement de ses piles.

Type de piles

Élement	Piles
	qté	type	durée de vie
Sirène d'intérieur	4	LR20	4 ans
Sirène extérieure avec flash	4	LR20	4 ans
Clavier LCD ultra plat	4	LR03	4 ans
Détecteur de mouvement	2	LR6	4 ans
Détecteur de mouvement avec chien	2	LR6	4 ans
Détecteur d'ouverture	1	CR2450	4 ans
Détecteur d'ouverture et de bris de vitre	1	CR2450	4 ans
Détecteur d'ouverture de porte de garage	2	LR03	4 ans
Détecteur d'ouverture de volet roulant	2	LR03	4 ans

Élement	Piles
	qté	type	durée de vie
Détecteur audiosonique de bris de vitres	2	LR03	4 ans
Détecteur de fumée	1	6LR61	4 ans
Détecteur de présence d'eau	2	LR03	4 ans
Détecteur de coupure secteur	2	LR03	4 ans
Télécommande M/A + Zones	1	CR2430	4 ans
Télécommande Marche/Arrêt	1	CR2430	4 ans
Télécommande multi-applications	1	CR2430	4 ans
Transmetteur téléphonique alarme	4	LR20	4 ans
Transmetteur téléphonique avec interface PC	4	LR20	4 ans

En cas de perte ou de vol d'une télécommande ou en cas de reconfiguration du système

PROTEXIOM 400 et 600 :

Effacer l'objet concerne en allant dans le menu «5liste des éléments», voir page 27.

PROTEXIOM 300 :

A Neutraliser l'autoprotection de l'installation (pour ne pas déclencher l'alarme).  Appuyer sur «OFF» jusqu'à extinction duvoyant.  sur la centrale.

B Effacer tous les éléments mémorisés dans la centrale/transmetteur

 1 CENTRALE / TRANSMETTEUR TÉLÉPHONIQUE Retirer une pile.  3 Maintain le bouton appuyé tout en remettant la pile.  4 Attendre le bip sonore et le clignotement duvoyant, puisrelacherlebouton.Levoyantdoitclignoter.  BIP!  Tous les éléments de l'installation sont effacés dans la centrale/transmetteur, ainsi que le code installateur. Recommencer la mémorisation de tous les éléments, voir page 11. Personnaliser de nouveau tous les codes, voir page 24. Mémoriser de nouveau la date et l'heure, voir page 27. Personnaliser de nouveau les éléments, voir page 27. En cas de perte du code installateur, proceder aux etapes A et B ci-dessus.

Récapitulatif des éléments sauvégardés ou non après effacement des éléments

Éléments efficaces	Éléments sauvegardés
Tous les codes	Les numérios de téléphone d'envoi d'alarme
Tous les éléments reconnus	La personnalisation des SMS
La date et l'heure	La programmation de tous les automatismes
La personnalisation des éléments	Toutes les programmesmations horaires

Voupvez couver des solutions aux problemes les plus courants sur notre site internet www.somfy.fr, rubrique Contacter Somfy/FAQ (Faire Aux Questions). ... sur une sirène

Symptômes	Remèdes
Pas de bip sonore lors d'une mise en marche/arrêt du système	■ Avez-vous mis les piles dans la sirène ? ■ Les piles sont-elles en bon état et bien mises ? ■ La sirène est-elle mémorisée sur la centrale/transmetteur ? ■ Avez-vous bien programmé le bip sonore sur la sirène ? voir page 29.
Série de bips sonore lors de la mise en marche du système	■ Porte ouverte ? ■ Piles défectueuses, voir page 46, « Remplacement des piles ».
Impossible de mémoriser la sirène dans la centrale/transmetteur lors de l'appui sur la touche.	■ Avez-vous mis les piles dans la sirène ? ■ Avez-vous bien mis la centrale/transmetteur en mode mémorisation ? ■ Les piles sont-elles dans le bon sens ?
Pas de déclenchement de la sirène lors d'une alarme	■ La temporisation de sortie de 2 minutes n'est-elle pas en cours ? ■ La temporisation de 10 secondes après un déclenchement n'est-elle pas en cours pour la sirène extérieur ?
Déclenchement de la sirène en puissance réduite	■ La temporisation de 10 secondes après le déclenchement d'une sirène extérieur n'est-elle pas en cours ? ■ La temporisation de 10 secondes après un déclenchement n'est-elle pas en cours pour la sirène d'intérieur ? ■ Le réglage du niveau sonore accessible depuis le clavier LCD est-il correctement réglié ? ■ Les piles sont-elles en bon état ?
Déclenchement de la sirène lors d'une mise en marche	■ La sirène est-elle fixée correctement sur le mur ? ■ Le capot est-il fermé et verrouillé ? ■ La pédale d'autoprotection est-elle correctement positionnée ?

 ... sur un détecteur de mouvement

Symptômes	Remèdes
Pas de bip sonore lors de l'appui sur la touche du détector	■ Le capot est-il fermé ? Le détector est-il mémorisé dans la centrale/transmetteur ? ■ Avez-vous mis les piles dans le détector ? ■ Les piles sont-elles en bon état et bien mises ?
Impossible de mémoriser le détector dans la centrale/transmetteur lors de l'appui sur la touche.	■ Le capot est-il fermé ? ■ Avez-vous mis les piles dans le détector ? ■ Avez-vous bien mis la centrale/transmetteur en mode mémorisation ?
Le voyant du détector ne s'allume pas lors d'un mouvement pendant la phase de test	■ Le détector est-il fixé à la bonne hauteur sur le mur ? ■ Avez-vous franchi au moins deux rayons (voir page 12) ? ■ Les piles sont-elles en bon état et bien mises ? ■ Les piles sont-elles installées dans le bon sens depuis au moins 1 minute ?
Déclenchement du système hors alarme lors d'une détction	■ Le détector est-il fixé correctement sur le mur ? ■ Le capot est-il fermé ? La pédale d'autoprotection est-elle correctement positionnée ?
Pas de déclenchement du système sous alarme lors d'une détction	■ Lapiece dans laquelle est positionnée le détector était-elle vide depuis plus de 2 minutes ? ■ Les commutateurs de groupe sont-ils correctement régés ? (voir page 9) ■ Vérifier la zone de couverture du détector.
Déclenchement intempestif système sous alarme	■ Le détector n'est-il pas place près d'une source de chaleur ? ■ Lapiece n'est-elle pas habitée par des animaux (rongeurs, oiseaux) ? ■ Des éléments dans le champ d'action du détector ne bougent-ils pas ? (rideau, plante lors d'un courant d'air)

 ... sur un détector d'ouverture

Symptômes	Remèdes
Pas de bip sonore lors de l'appui sur la touche du détector	■ Avez-vous mis la pile dans le détector ? Est-il ménorisé ? ■ La pile est-elle en bon état et bien mise (le + sur le dessus) ?
Impossible de ménoriser le détector dans la centrale/transmetteur lors de l'appui sur la touche.	■ Avez-vous mis la pile dans le détector dans le bon sens ? ■ Avez-vous bien mis la centrale/transmetteur en mode ménorisation ?
Le voyage du détector ne s'allume pas lors d'une ouverture ou fermeture de la portependant la phase de test	■ L'aimant est-il installé à une distance correcte du détector ? ■ Les repères sont-ils bien alignés ? (voir page 12) ■ La pile est-elle en bon état et bien mise (le + sur le dessus) ?
Déclenchement du système hors alarme lors d'une détction	■ Le détector est-il fixé correctement sur la porte ou la fenêtre ? ■ Le capot est-il fermé ? ■ La pédale d'autoprotection est-elle correctement positionnée ?
Pas de déclenchement du système sous alarme lors d'une détction	■ La temporisation de sortie de 2 minutes n'est-elle pas en cours ? ■ Les commutateurs de zones sont-ils correctement réglicés ? (voir page 9)

... sur un élément de commande

Symptômes	Remèdes
Impossible demettre en marche ou d'arrêter le système d'alarme	Avez-vous mis les piles dans le bon sens dans l'élement de commande ? Est-il méorisé ? Les piles sont-elles en bon état et bien mises ? L'élement de commande est-il méorisé sur la centrale/transmetteur ? Avez-vous entré à 3 reprises un code erroné ? (le blocage dure 2 minutes).
Levoyant orange sur le clavier clignote	Voir le chapitre «Consulter les informations du système en local», (voirpage 42).

… sur un transmetteur téléphonique

Symptômes	Remèdes
Pas de bip sonore lors d'une mise en marche / arrêt du système	■ Avez-vous mis les piles dans le transmetteur ? ■ Les piles sont-elles en bon état et bien mises ? ■ Avez-vous bien programmé le bip sonore sur le transmetteur ? (voir page 29).
Pas de transmission téléphonique lors d'une ararme	■ Avez-vous correctement programmé les numérios du renvoi téléphonique ? ■ Youré système était-il sous alarme totale ? ■ La temporisation de renvoi téléphonique est-elle terminée ? ■ La prise du cordon téléphonique est-elle bien raccordée ?
Pas de transmission de SMS lors d'une mise en marche / arrêt (fonction accessible uniquement à partir du clavier LCD ultra plat)	■ Avez-vous correctement programmé les numérios du renvoi SMS, les numérios de serveurs et validé le renvoi sur le code utilisateur 2 ou 3 ? ■ Avez-vous bien effectué une mise en marche totale ou un arrêt à partir des codes utilisateur 2 ou 3 ? ■ Le téléphone devant receivevoir le message SMS était-il en fonctionnement et joignable au moment du renvoi ? ■ Assurez-vous que votre opérateur téléphonique propose le service SMS (fonctionne sur ligne France Telecom).
Difficulté de paramétrer / piloter le transmetteur téléphonique à distance	Le fonction n'est pas totalement garantie hors ligne France Telecom.

Tableau des caractéristiques

Elément	Utilisation	Température utilisation	Auto-protection	Fonctionnement
Sirène d'intérieur	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Déclenchement d'une alarme sonore attenuée pendant 10 secondes (95 dB) puis 110 secondes en pleine puissance (112 dB) ou déclenchement de l'alarme pendant 2 minutes en mode attenué 95 dB selon paramétrage.
Sirène extérieur avec flash	Extérieur sous abri	- 25 à + 55 °C	Ouverture Arrachement	Pas de déclenchement de l'alarme sonore pendant 10 secondes puis alarme sonore attenuée pendant 10 secondes (90 dB) puis 100 secondes en pleine puissance (108 dB). Déclenchement du flash pendant 120 secondes.
Clavier LCD ultra plat	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Retour d'informations visuelles lors des commandes. Visualisation possible d'un journal d'évenement. Commandes directes de l'alarme ou des automatismes via les touches somm1 et somm2.
Détecteur de mouvement	Intérieur	+ 5 à + 40 °C	Ouverture	Rayon d'action de 10 mètres avec un angle de 90°.
Détecteur de mouvement avec chien	Intérieur	+ 5 à + 40 °C	Ouverture	Rayon d'action de 12 mètres avec un angle de 110°. Pas de détéction entre le sol et le détector.
Détecteur d'ouverture	Intérieur	- 10 à + 55 °C	Ouverture	Distance maximum entre aimant et détecteur de 10 mm sur du bois et de 5 mm sur du fer doux.
Détecteur d'ouverture et de bris de vitre	Intérieur	- 10 à + 55 °C	Ouverture	DéTECTe le bris de vitre et l'ouverture d'une fenêtre.
Détecteur d'ouverture de porte de garage	Intérieur	- 10 à + 55 °C	Ouverture	DéTECTe l'ouverture d'une porte de garage.
Détecteur d'ouverture de volet roulant	Intérieur	- 10 à + 55 °C	Ouverture	DéTECTe un soulèvement de 5 cm de la的最后一 lame du volet.
Détecteur audiosonique de bris de vitres	Intérieur	+ 5 à + 40 °C	-	DéTECTe le bris de vitre de fenêtres donnant sur l'extérieur uniquement.
Détecteur de fumée	Intérieur	+ 5 à + 40 °C	-	DéTECTe la présence de fumée au niveau du détecteur. Il doit être impérativement placé au plafond.
Détecteur de présence d'eau	Intérieur	+ 5 à + 40 °C	-	DéTECTe la présence d'eau au niveau des electrodes.
Détecteur de coupure secteur	Intérieur	+ 5 à + 40 °C	-	DéTECTe une coupure de courant.
Télécommandes	Intérieur	+ 5 à + 40 °C	-	Mise en marche / arrêt du système. Retour d'informations visuelles lors des commandes (suivant modèle).
Transmetteur téléphonique	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Utilisable uniquement sur ligne analogique compatible numérotation par codes DTMF. Paramétrage distant en mode vocal par codes DTMF (necessite une ligne France Telecom). Paramétrage local avec le clavier LCD ultra plat. Enregistrement depuis un téléphone distant d'un message vocal accompagnant le message d'alarme pré-enregistré. Transmission téléphonique vocale ou numérique (pour la télésurveillance) pour les alarmes avec possibilité de différer l'envoi jusqu'à 30 secondes (pour éviter de transmettre en cas de fausse manipulation). Envoi possible de SMS lors des mises en marche/arrêt sur les deux codes d'accès. Mise en marche totaler/arrêt à distance en mode vocal par appui sur les touches du combiné (codes DTMF).

Taux d'humidité maximum de 75% , pour tous les éléments. Acces à distance 37, 38, 41 ADSL 20, 26 Annonce d'accueil 37, 38 Arret de I'alarme. 40 Automatismes 31, 36, 43 Autoprotection 46 Bips sonores 11, 18, 19, 29, 33, 39, 40, 47 Code installateur et codes utiliser 24, 25, 36, 37, 47 Codes SOS silence et SOS ^+ sirène 24,39,41 Date 27,37 Déclenchement immédiat 9 Déclenchement temporisé 9 Eclairage 32, 34 Heure 27,37 Historique 27,45 Mémorisation d'éléments supplémentaires 11, 30 Mise en marche 8, 24 (menu 26), 40, 41 Mise sous alarme automatique 33 Numero de renvoi. 25, 26, 36 Personnalisation des éléments 27 Piles 46 Plan de déroulement des menus 23, 28 Portee radio. 7 Simulation de presence avec luminée 34 Simulation de presence avec volets roulants 35 SMS 25, 26, 43 Volets roulants 32, 35 Zones (A, B, C) 8, 9, 36, 37, 38, 42  MOTORISATION POUR VOLETS ROULANTS  MOTORISATION POUR STORES  MOTORISATION POUR PORTES DE GARAGE  MOTORISATION POUR PORTAILS  ÉCLAIRAGE  SYTÉME D'ALARME RADIO SANS FIL

SOMFY FRANCE

Service consommateurs BP 105 92232 GENNEVILLIERS CEDEX  N·AZUR 0810121237 Prix d'un appel local Fax: [phone] E-mail: [e-mail]
