PROTEXIOM - Système d'alarme SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'alarme radio sans fil
Marque	SOMFY
Modèle	PROTEXIOM (300, 400, 600, PLUS, SXL)
Alimentation	Piles alcalines ou lithium (selon élément)
Nombre maximal d'éléments	40 (hors automatismes)
Zones de surveillance	3 zones (A, B, C) avec déclenchement temporisé ou immédiat
Communication radio	Technologie bi-fréquence sécurisée
Sirène intérieure	Niveau sonore jusqu'à 112 dB, autonomie 4 ans
Sirène extérieure avec flash	Niveau sonore jusqu'à 108 dB, flash 120 s
Transmission téléphonique	Synthèse vocale sur 4 numéros, SMS possible (selon modèle)
Commande à distance	Par téléphone ou internet (selon modèle)
Fonctions avancées	Programmation horaire, simulation de présence, commande d'automatismes SOMFY
Détecteurs compatibles	Mouvement, ouverture, bris de vitre, fumée, eau, coupure secteur
Autoprotection	Contre ouverture et arrachement (centrale, sirènes, claviers)
Température d'utilisation (intérieur)	+5 à +40 °C
Température d'utilisation (sirène extérieure)	-25 à +55 °C
Entretien	Nettoyage avec un chiffon légèrement humide, pas d'alcool
Piles	Utiliser des piles alcalines ou lithium de même marque et lot
Normes	EN 50130-4, directive R&TTE 1999/5/CE

FOIRE AUX QUESTIONS - PROTEXIOM SOMFY

Comment installer mon système d'alarme PROTEXIOM ?

Suivez les 6 étapes : 1) Déterminez l'emplacement des éléments et les zones de détection. 2) Insérez les piles. 3) Mémorisez les éléments achetés séparément. 4) Fixez au mur et fermez les capots. 5) Réglez les paramètres. 6) Testez l'installation. Reportez-vous au manuel pour les détails.

Comment personnaliser les codes d'accès ?

Sur le clavier LCD, appuyez sur Menu, entrez le code installateur (usine 2222). Allez dans le menu 2 (Codes) et modifiez les codes installateur (menu 20) et utilisateur (menus 21-23). Les codes doivent être compris entre 0001 et 9998.

Que faire en cas de perte d'une télécommande ou d'un badge ?

Pour des raisons de sécurité, effacez tous les éléments mémorisés (réinitialisation) puis recommencez la mémorisation de tous les éléments. Suivez la procédure de réinitialisation page 51 de la notice.

Comment tester mon installation ?

Hors alarme, appuyez sur le bouton de chaque détecteur pour activer le mode test (2 minutes). Vérifiez que le voyant s'allume lors d'une détection. Pour tester les sirènes et la transmission, mettez l'alarme en marche et utilisez le code SOS+Sirène (menu 25).

Que signifient les bips sonores lors de la mise en marche ?

Une série de bips lents indique une porte ouverte. Une série de bips rapides indique un défaut (pile faible ou perte de liaison). Consultez l'historique ou la liste des éléments sur le clavier LCD pour identifier le problème.

Comment remplacer les piles d'un détecteur ?

Neutralisez d'abord l'autoprotection en appuyant sur OFF de la télécommande jusqu'à extinction du voyant (2 min). Ouvrez le détecteur, remplacez les piles par des piles neuves de même type (voir tableau notice), respectez les polarités. Refermez et testez.

Puis-je commander mes volets roulants SOMFY avec l'alarme ?

Oui, si vous avez un récepteur pour volets roulants SOMFY. Dans le menu 76, vous pouvez programmer la descente des volets en cas d'intrusion (menu 7641) ou la montée en cas de détection de fumée (menu 7651).

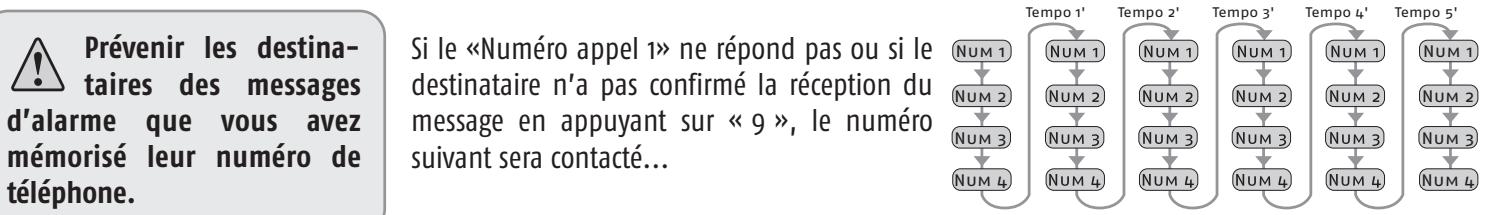

Comment paramétrer les numéros de téléphone pour les appels d'alarme ?

Sur le clavier LCD, allez dans Menu > code installateur > menu 3 (Téléphonie) > menu 31 (Envoi vocal) > entrez les numéros (max 15 chiffres) pour les 4 numéros de renvoi (menus 311 à 314).

Que faire si le voyant orange du clavier clignote ?

Cela indique un défaut (pile faible, perte de liaison, etc.). Consultez le menu 5 (Liste des éléments) ou le menu 6 (Historique) pour identifier l'élément en défaut. Effacez le défaut en mettant l'alarme en marche totale puis en l'arrêtant.

Comment utiliser l'accès à distance par téléphone ?

Composez le numéro de la ligne du transmetteur, attendez 3 sonneries, raccrochez. Recomposez, attendez 2 sonneries, puis entrez un code utilisateur. Suivez les instructions vocales pour mettre en marche/arrêter l'alarme, commander les volets ou l'éclairage.

MODE D'EMPLOI PROTEXIOM SOMFY

Manuel d'installation et d'utilisation

Nous vous remercions d'avoir choisi un système d'alarme SOMFY.

SOMFY développe, produit et commercialise des automatismes pour les ouvertures et les fermétures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits SOMFY répondent à vos attentes de sécurité, confort et gain de temps au quotidien.

Chez SOMFY, la recherche de la qualité est un processus d'amélioration permanente. C'est sur la fiabilité de ses produits que s'est construite la renommée de SOMFY, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit respecte les exigences de la norme européenne EN 50130-4 et est conforme aux exigences essentielles de la directive européenne R&TTE 1999/5/CE. www.somfy.com/ce

Les éléments du kit étant déjà mémorisés dans la centrale, votre kit est prêt à l'emploi une fois les six étapes suivantes effectuées :

1. Déterminer l'emplacement des éléments et les zones de détection.
2. Insérer les piles dans les éléments.
3. Ménoriser les éléments achetés séparément (hors kit).
4. Fixer au mur, fermer les capots et tester les éléments.
5. Régler les paramètres de l'installation.
6. Tester l'installation.

Pour autant, nous vous recommandons fortement :

de litre attentivement ce manuel d'installation en suivant très précisément pas à pas les indications de montage et de fonctionnement pour utiliser dans les valeurs conditions votre système d'alarme de bien conserver ce manuel pendant toute la durée de vie du produit. Il pourrait vous être utile si vous décidez d'ajouter des éléments à votre installation.

Pour tout conseil d'installation, contacter le

Votre installation peut composer 4o éléments au maximum (hors automatismes).

Ne pas nettoyer le clavier LCD ultra plat, les sirènes et la centrale/transmetteur avec de l'alcool. Utilisez un chiffon légèrement humide pour nettoyer les produits.

Quelques conseils et astuces

Il est par ailleurs indispensable, pour assurer votre sécurité, d'observer certaines précautions :

activer systématiquement le système d'alarme en libre absence en vous assurant qu'il fonctionne correctement. verrouiller toutes les issues (portes, fenêtres,...) ne jamais laisser une télécommande visible ou facilement repérable. ne jamais mettre en évidence un code d'accès du clavier. ne jamais laisser sur votre répondeur un message signalant votre absence.

Comment fonctionne mon système d'alarme ? 4

Un système totalement évolutif 6

Recommandations 7

Affecter une zone aux détecteurs d'intrusion 8

Mise en place des piles 10

Mémoriser les éléments supplémentaires 11

Fixer les éléments 12

Paramétrer votre système 23

Plan de déroulement des menus, Fonctions de base 24

Langue d'affichage du clavier et de la synthèse locale 25

Personnalisation des codes sur le clavier 25

Téléphonie 26

Mémorisation de la date et de l'heure 28

Personnalisation des éléments 28

Historique des derniers événements 28

Plan de déroulement des menus, Fonctions avancées 29

Paramètres des fonctions avancées 30

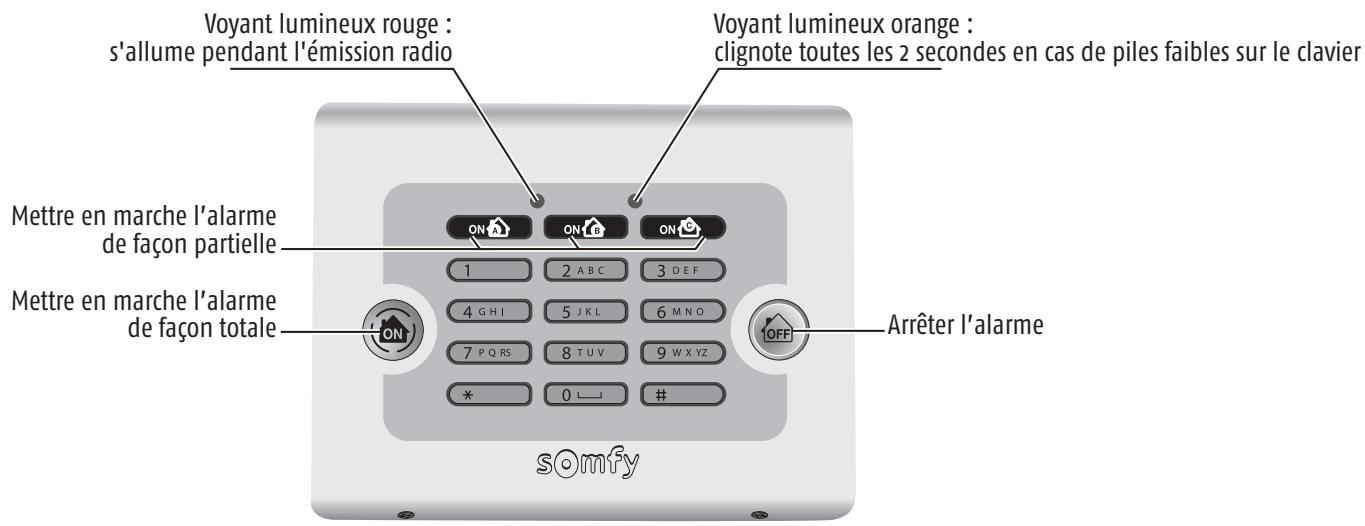

Fonctionnement du clavier de commande 37

Fiche « mémo » 40

Paramétrage du kit Protexiom 300 41

Enregistrer l'annonce de personnalisation du message d'alarme (Protexiom 400, 600, PLUS ou SXL) 42

Tester l'installation 43

Utiliser le système 44

Mise en marche de l'alarme 44

Arrêt de l'alarme 44

Utilisation à distance 45

En cas d'intrusion et d'aggression 45

Fonctionnement en cas d'intrusion 46

Consulter les informations du système en local sur le clavier LCD ultra plat quand le voyant orange clignote (Protexiom 400, 600, PLUS ou SXL)............ 46

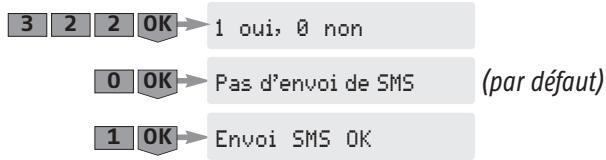

Informations transmises par SMS 47

Commander vos automatismes et récepteurs SOMFY à partir du clavier LCD 47

Synthèse de fonctionnement du système 48

Remplacement des piles 50

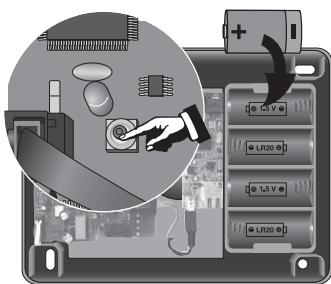

Réinitialisation du système 51

En cas de perte ou de vol d'une télécommande ou d'un badge 51

En cas de perte du code installateur 51

Problèmes rencontrés 52

Tableau des caractéristiques 54

Index. 55

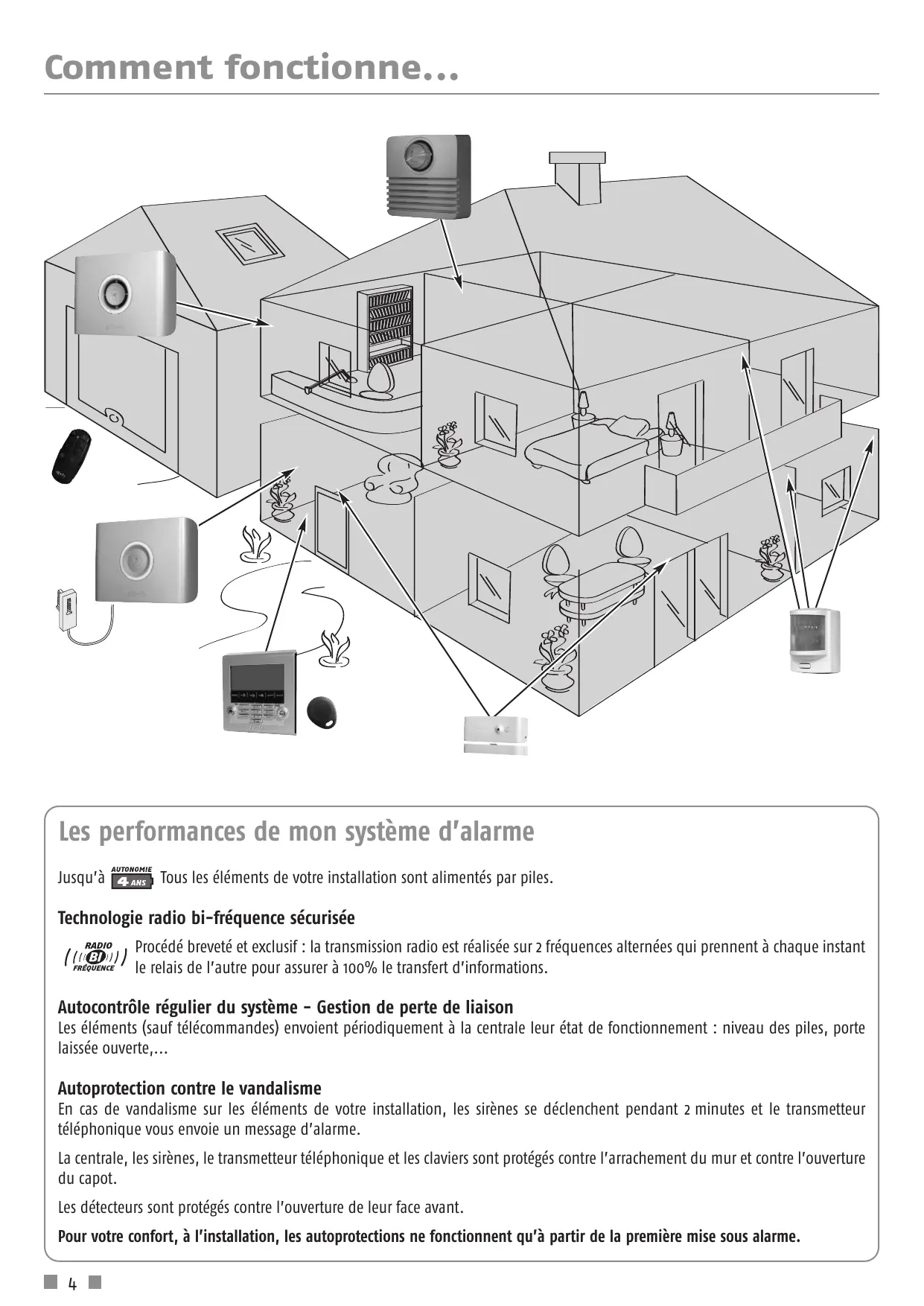

Les performances de mon système d'alarme

Jusqu'à AUTONOMIE. Tous les éléments de votre installation sont alimentés par piles.

Technologie radio bi-fréquence sécurisée

Procédé breveté et exclusif : la transmission radio est réalisée sur 2 fréquences alternées qui prennent à chaque instant le relais de l'autre pour assurer à 100% le transfert d'informations.

Autocontrôle régulier du système - gestion de perte de liaison

Les éléments (sauf télécommandes) envoient périodiquement à la centrale leur état de fonctionnement : niveau des piles, porte laissée ouverte,...

Autoprotection contre le vandalisme

En cas de vandalisme sur les éléments de votre installation, les sirènes se déclenchent pendant 2 minutes et le transmetteur téléphonique vous envoie un message d'alarme.

La centrale, les sirènes, le transmetteur téléphonique et les claviers sont protégés contre l'arrachement du mur et contre l'ouverture du capot.

Les détecteurs sont protégés contre l'ouverture de leur face avant.

Pour vous comporter, à l'installation, les autoprotections ne fonctionnent qu'à partir de la première mise sous alarme.

Activer

Les claviers, les télécommandes et le badge permettent de contrôler votre système d'alarme, indépendamment par zone ou totalement. Ils affichent par retard visuel l'état du système lors de l'utilisation.

Le clavier LCD ultra plat permet une installation évolvable et personnalisée (fonction SMS avec le transmetteur téléphonique...).

Le clavier LCD ultra plat et la télécommande multi-applications permettent de contrôler les automatismes SOMFY (motorisation de portail, porte de garage, éclairage ou volets roulants avec moteur SOMFY).

Vous pouvez également commander, à distance par téléphone, votre alarme, des volets roulants et un éclairage.

CLAVIER LCD + BADGE

CLAVIER DE COMMANDE

TELECOMMANDE MARCHE/ARRET + ZONES

(VENDU PAR 2)

TELECOMMANDE MARCHE/ARRET

Détecteur d'une intrusion

Les détecteurs de mouvement détectent le déplacement d'une personne ou d'un animal dans une pièce.

Les 2 détecteurs de mouvement pour animaux domestiques permettent de protéger une pièce en présence d'un animal domestique.

Les détecteurs d'ouverture détectent l'ouverture d'une porte ou d'une fenêtre. Ils peuvent vous informer par «Ding-Dong» sur la sirène d'intérieur lors d'une détection (voir fonction Kiela page 30).

Détecteur d'anomalie domestique

Les détecteurs domestiques détectent la présence d'eau, de fumée ou une coupure secteur.

DETECTEUR DE PRESENCE D'EAU

DETECTEUR DE MOUVEMENT

DETECTEUR DE MOVEMENT POUR PETITS ANIMAUX DOMESTIQUES

DETECTEUR DE MOUVEMENT POUR GROS CHEN

DETECTEUR D'OUVERTURE

DETECTEUR AUDIOSONIQUE DE BRIS DE VITRES

DETECTEUR D'OUVERTURE ET DE BRIS DE VITRE

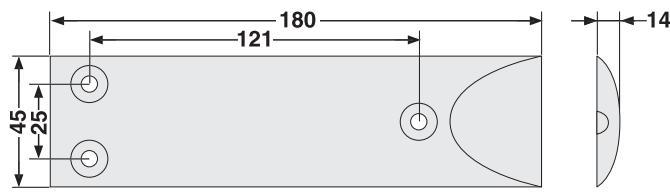

DETECTEUR D'OUVERTURE DE PORTE DE GARAGE

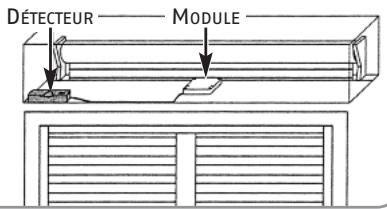

DETECTEUR D'OUVERTURE DE VOLET ROULANT

Dissuader, alerter, signaler

La montée en puissance des sirènes dissuade l'intrus.

La sirène extérieure avec flash alerte et signale à votre environnement proche une intrusion et le transmetteur téléphonique envoie un ou plusieurs messages d'alarme.

La centrale/transmetteur analyse les informations envoyées par les détecteurs, déclenche les sirènes et envoie un message en synthèse vocale sur 4 périodes de téléphone ou une alerte à un centre de télésurveillance.

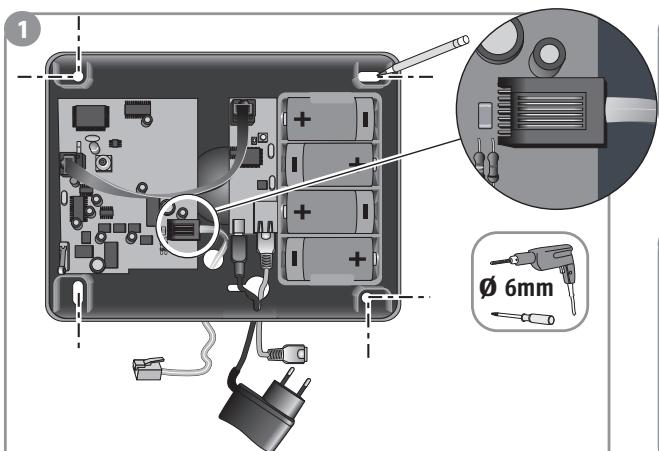

CENTRALE / TRANSMETTEUR TÉLÉPHONIQUE

SIRENE D'INTERIEUR

SIRENE EXTERIEURE AVEC FLASH

Si vous possédez des volets roulants (avec moteur SOMFY), il est possible

d'automatiser leur descente lors d'une détection d'intrusion ou leur montée lors d'une détection de fumée, à l'aide d'un récepteur pour volets roulants SOMFY.

Pour une meilleure dissuasion, il est également possible de commander un éclairage lors d'une détection d'intrusion, à l'aide d'un récepteur d'éclairage SOMFY.

Un système totalement évolutif

Vous pouvez compléter votre kit avec des télécommandes, des détecteurs de mouvement, des détecteurs d'ouverture supplémentaires (de couleur blanche ou marron) ou les éléments spécifiques suivants :

Vous souhaitez commander un ou deux automatismes SOMFY (motorisation de portail, porte de garage ou éclairage) et votre alarme depuis votre voiture.	Télécommande multi-applications
Vous ave plusieurs accès.	Clavier de commande
Vous souhaitez dissuader un intrus d'entrer chez vous, alerter votre voisinage et signaler que votre système s'est déclenché.	Sirène extérieure avec flash
Vous souhaitez compléter la dissuasion dans une autre partie de votre habitat.	Sirène d'intérieur
Vous ave un chat, un chien (hauteur inférieure à 40 cm), un rongeur.	Détecteur de mouvement pour petits animaux domestiques
Vous ave un gros chien (hauteur supérieure à 40 cm).	Détecteur de mouvement pour gros chien
Vous ave un garage.	Détecteur d'ouverture de porte de garage
Vous ave des volets roulants.	Détecteur d'ouverture de volet roulant
Vous ave des portes fenêtres et des baies vitrées.	Détecteur d'ouverture et de bris de vitre (blanc ou marron)
	Détecteur audiosonique de bris de vitres
Vous souhaitez que votre système se déclenché en cas de détction de fumée.	Détecteur de fumée
Grâce à un récepteur pour volets roulants SOMFY, vos volets roulants motorisés SOMFY peuvent s'ouvrir en cas de détction de fumée.
Vous souhaitez être prévenu en cas d'inondation (exemple : machine à laver).	Détecteur de présence d'eau
Vous souhaitez être alerté d'une coupure de secteur.	Détecteur de coupure secteur

Important

Pour assurer le fonctionnement optimal du système, il est recommandé de bien choisir l'emplacement de chaque élément.

Assurer une bonne transmission radio

La bonne propagation des ondes radio dépend de la nature des milieux qu'elles traversent.

En fonction du type de construction (chalet, type de murs et de cloisons, immeuble à structure métallique,...) la portée des ondes radio sera plus ou moins grande.

Placoplatre/Platre/Bois 90 à 100%

Brique/Aggloméré 65 à 95%

Béton armé 10 à 70%

Metal 0 à 10 %

Quand une onde radio a du mal à traverser un matériel, elle est réfléchie. Cette réflexion compromet la réception, notamment sur la centrale. Il suffit souvent de déplacer cette dernière d'une dizaine de centimètres pour éviter une zone de non couverture.

Optimiser la portée radio

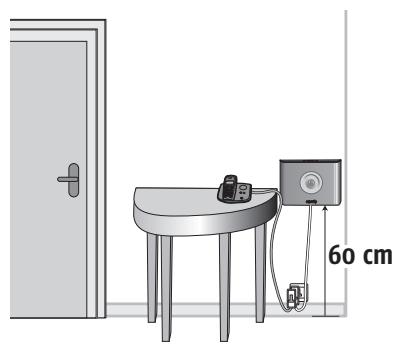

La centrale est le cœur de l'installation. Placer cette dernière au centre du logement dans un endroit dégagé. Positionner les éléments et la centrale/transmetteur à plus de 60 cm du sol. Pour une meilleure propagation des ondes radio, éloigner la centrale :

• d'un tableau électrique ou d'un faisceau de fils électriques, de plus d'un mètre,
• de toute masse ou plaque métallique,
• de sources de perturbations radio (comme un ensemble TV Hi-Fi surround), de plus d'un mètre.

Éviter de fixer les détecteurs et les claviers sur des parties métalliques ou dans un lieu confiné. Fixer les sirènes sur des parties dégagées et le plus haut possible. Avant de fixer la centrale, bien s'assurer de la bonne transmission radio des différents éléments. En cas de problème de transmission, déplacez cette dernière.

Assurer le bon fonctionnement du système d'autoprotections

Pour chacun des produits (centrale, sirène, transmetteur téléphonique ou clavier LCD ultra plat), choisir un emplacement mural avec un bon état de surface pour assurer l'efficacité des autoprotections à l'arrachement (protection contre le vandalisme).

Vous pouvez sécuriser jusqu'à 3 espaces, appelés zones, de votre habitat.

Une zone est composée de détecteurs d'intrusion placés dans certains endroits de votre habitat. Notre système d'alarme SOMFY permet de définir 3 zones distinctes. Vous pouvez ainsi activer l'alarme sur une seule zone ou 2 zones, ou sur les 3 zones (= mise en marche totale).

Dans l'exemple suivant, les détecteurs d'intrusion de la zone A surveillent les accès porte d'entrée et garage, ceux de la zone B et C surveillance différentes étages de l'habitat. Toutes les configurations sont possibles, cela dépend de votre habitat et de votre utilisation.

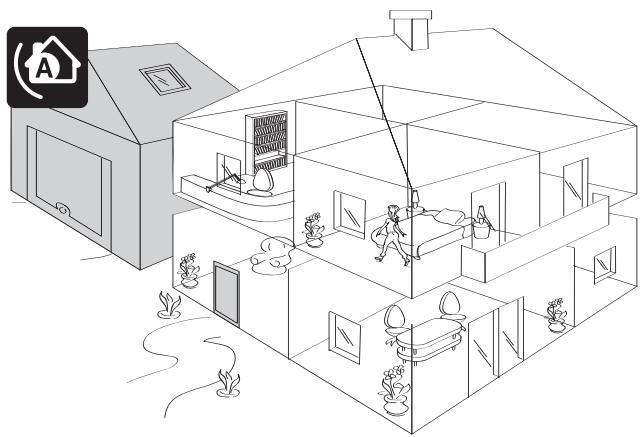

Zone a - déclenchement temporisé (AT) ou immédiat (a) de l'alarme en cas d'intrusion

Les accès de l'habitat (portes d'entrée) Une annexe isolée (le garage, par exemple).

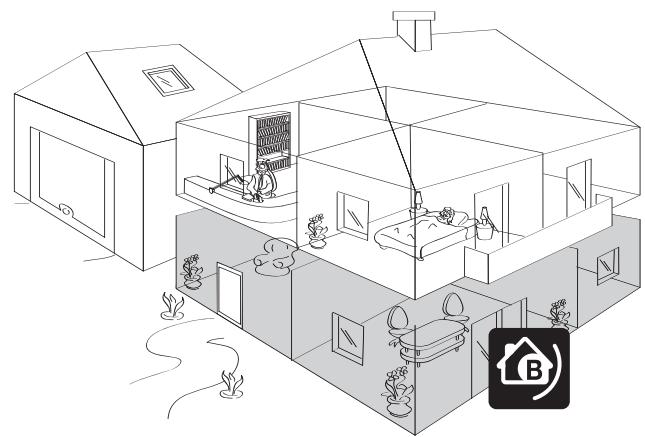

Zone b - Déclenchement immédiat de l'alarme en cas d'intrusion

Une partie non utilisée de l'habitation, pendant la nuit, le salon ou tout le rez-de-chaussée.

Zone c - déclenchement immédiat de l'alarme en cas d'intrusion

Une autre partie non utilisée de l'habitation, pendant la journée, un étage ou le sous-sol.

Mise en marche totale (zones A+B+C)

Mise en marche partielle ou totale

Partielle - 1 ou 2 zones en marche (A, B, C, A+B, A+C ou B+C)

Mise en marche INDEPENDANTE des zones de surveillance, zone A, B ou C.

Totale - les 3 zones en marche (A + B + C)

Mise en marche TOTALE du système d'alarme : l'habitat complet est sous alarme.

Déjà mémorisés dans la centrale/transmetteur) de ceux achetés séparément (non encore mémorisés). Ces derniers devront être mémorisés dans la centrale/transmetteur téléphonique.

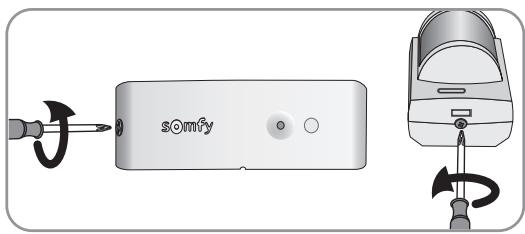

1/ Ouvrir les capots des détecteurs d'intrusion (détecteurs d'ouverture et détecteurs de mouvement) 2/ Déterminer l'emplacement des éléments et constituer des zones de détecteurs

Le choix de la zone de surveillance et du mode de déclenchement se fait, pour chaque détecteur d'intrusion (détecteurs de mouvement et détecteurs d'ouverture), en utilisant les commutateurs situés à l'intérieur de ces produits. Ils doivent être configurés au moment de l'installation de l'élement.

Les détecteurs de mouvement sont livrés configurés en zone C, déclenchement immédiat.

Les détecteurs d'ouverture sont livrés configurés en zone AT, déclenchement temporisé de 45 secondes avant le déclenchement de l'alarme, pour vous laisser le temps de rentrer chez vous et d'arrêter le système, dans le cas d'un détecteur d'ouverture placé sur la porte d'entrée.

Si vous estes posseseur d'un systeme PROTEXIOM 400, PROTEXIOM 6oo, PROTEXIOM PLUS ou PROTEXIOM SXL, il est aussi possible de parameterer voitre système d'alarme et

d'affecter une zone à un détecteur d'intrusion par ordinateur (voir manuel complémentaire).

Dans ce cas, la configuration des zones sur votre ordinateur sera prioritaire à la configuration des commutateurs à l'intérieur des détecteurs d'intrusion.

Pour personnaliser ce choix, placer les commutateurs 1 et 2 comme suit :

Choix zone - mode de déclenchement		Position des commuteurs	Ce qui se passé en cas d'intrusion (en mode partiel ou total)
A	AT - déclenchement temporisé	ON 1 2	Déclenchement retardé des sirènes (après la temporisation d'entrée). + Transmission téléphonique d'un ou plusieurs messages d'alarme.
	A - déclenchement immédiat	ON 1 2	Déclenchement immédiat de la sirène d'intérieur. + Déclenchement, après 10 secondes de la sirène extérieure avec flash. + Transmission téléphonique d'un ou plusieurs messages d'alarme.
B	B - déclenchement immédiat	ON 1 2
C	C - déclenchement immédiat	ON 1 2

3/ Régler les commutateurs des détecteurs d'intrusion pour les affecter à une zone

Reporter le choix des zones sur la fiche mémo, page 40.

Ne pas toucher aux commutateurs sur les détecteurs de présence d'eau et de coupure secteur.

1/ Ouvrir les capots des autres éléments

CENTRALE / TRANSMETTEUR TÉLÉPHONIQUE

SIRENE D'INTERIEUR

SIRENE EXTERIEURE AVEC FLASH

2/ Insérer les piles fournies dans tous les éléments

Un bip sonore retentit à la mise en place des piles dans la sirène d'intérieur et dans la centrale/transmetteur téléphonique.

Un risque de déclenchement de sirène à la mise en place des piles existe en cas d'appui sur la touche ON de la télécommande. Il suffira d'arrêter l'alarme en appuyant sur la touche OFF de la télécommande.

Bien respecter les polarités + et -

Bien vérifier que les extrémités des piles sont en contact avec les contacts piles.

CENTRALE / TRANSMETTEUR TÉLÉPHONIQUE

SIRENE D'INTÉRIEUR

Glisser la pile, le + sur le dessus.

Les piles sont déjà insérées dans les télécommandes.

Ne pas refermer tout de suite les capots.

Si l'installation murale des produits doit être différée, retirer une pile dans les produits restés ouverts pour éviter une surconsommation.

Si votre installation ne comprend que les éléments d'un kit PROTEXIOM, passer directement à la page 12

Les éléments achetés séparément doivent être mémorisés dans la centrale/transmetteur téléphonique.

Rappel : les éléments du kit sont déjà mémorisés dans la centrale/transmetteur téléphonique.

1/ Mise en mode mémorisation de la centrale/transmetteur téléphonique

Sur la centrale/transmetteur téléphonique

Pour ouvrir la mémoire, donner une impulsion sur le bouton, le voyant rouge s'allume.

BIP ! sur la centrale.

Vous avez 2 minutes pour enregistrer un élément. La période de 2 minutes est relayée dès qu'un élément est enregistré. Le bip sonore vous signale que l'élément est bien enregistré dans la centrale. Passé le délai de 2 minutes, vous nevez revenir au mode mémorisation en ré-appuyant sur le bouton de la centrale.

Pendant la période de 2 minutes (voyant allumé), il n'y a pas de test de l'installation possible.

Si vous souhaitez ajouter des éléments alors que la centrale est déjà installée et que le système est déjà fonctionnel, pour éviter d'ouvrir la centrale/transmetteur téléphonique, vous pouvez entrer en mode émulation simplifié en allant dans le menu 753, voir page 31. La mise en mode émulation n'est possible que si le système est à l'arrêt.

Si vous ouvrez la centrale/transmetteur, vous devez neutraliser l'autoprotection en appuyant sur OFF de la télécommande jusqu'à l'extinction du voyant.

2/ Mémorisation des éléments supplémentaires (pendant le mode mémorisation de 2 minutes)

Un détector

Impulsion.

DETECTEUR POUR PETITS ANIMAUX DOMESTIQUES

BIP! sur la centrale.

Un clavier

BIP! sur la centrale.

Un badge

Pour mémoriser un 2ème badge, recommencer la même opération.

Une télécommande

Impulsion sur OFF.

BIP! sur la centrale.

Ouvrir la sirène.

Une sirène d'intérieur

Donner une impulsion sur le bouton.

3... BIP! sur la centrale.

Ouvre la sirène.

Une sirène extérieure

3... BIP! sur la centrale.

Poser la centrale/transmetteur téléphonique de préférence au centre de l'habitat à proximité d'une prise téléphonique et de la box/modem ADSL, de façon à tester la bonne portée radio à la fin de l'installation de chaque élément.

Chaque produit est doté d'un numéro de série qui figure sur l'étiquette autocollante collée sur le produit. Avant toute installation, vous devez vous servir de ce numéro pour identifier les détecteurs de votre installation et les noter sur la fiche mémo en page 40.

Détecteur d'ouverture

Placer le détecteur à l'intérieur de votre habitation sur le montant de la partie ouvrante, soit horizontalement, soit verticalement, du côté ouvrant (à l'opposé des gonds).

Le détecteur et son porte-aimant doivent être parfaitement alignés entre les 2 repères.

Utiliser une ou plusieurs cales d'épaisseur fournies dans l'emballage pour effectuer le réajustement du porte-aimant.

Il est également possible de surelever le détecteur à l'aide de 2 cales fixées côte à côte sous celui-ci.

Si l'écart entre la partie ouvrante et la partie fixe est trop important, il est possible d'intervertir les 2 parties du produit.

Prendre les précautions nécessaires pour éviter la détérioration du détecteur due à l'ouverture de la porte. Ce montage est déconseillé.

Refermer le capot.

Tester l'élément :

Appuyer sur le bouton du détecteur : BIP !

Pendant 2 mn, le voyant du détecteur allume à chaque ouverture/fermeture de la porte.

Précautions d'emploi communes aux 3 détecteurs de mouvement

Les détecteurs de mouvement sont sensibles à la chaleur : ne jamais orienter le détecteur de mouvement directement vers une fenêtre, au-dessus ou en face d'une source de chaleur (radiateur, convecteur ou cheminée) ou dans une véranda pour éviter tout déclenchement intempestif.

Les rayons des différents détecteurs de mouvement ne doivent pas se croiser.

Détecteur de mouvement

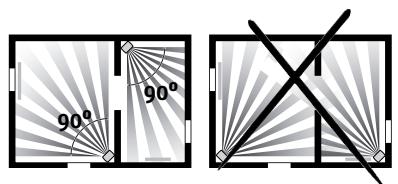

Pour protéger le plus de surface, le détecteur pourra être placé dans l'angle d'une pièce à 2,30 m du sol.

Ce détecteur est déconseillé dans un garage en raison de la présence de rongeurs qui pourraient occasionner un déclenchement intempestif. Privilégier, dans ce cas, le détecteur de mouvement pour petits animaux domestiques.

Refermer le capot.

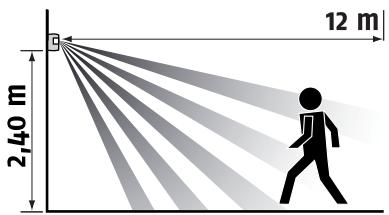

3 Tester l'élément :

Appuyer sur le bouton du détecteur : BIP !

Pendant 2 mn, le voyant du déteur s'allume à chaque passage devant le détecteur.

Détecteur de mouvement pour gros chien

Ce détector est destiné à protéger une pièce en présence d'un chien d'une hauteur supérieure à 40 cm, qui ne saute pas sur les meubles.

Ce détecteur est déconseillé dans un garage en raison de la présence de rongeurs qui pourraient occasionner un déclenchement intempestif. Privilégier, dans ce cas, le détecteur de mouvement pour petits animaux domestiques.

Il est fixé de préférence sur un mur à 1,20 m du sol.

Le reste de l'installation et le test sont identiques au détecteur de mouvement (voir ci-dessus).

Détecteur de mouvement pour petits animaux domestiques

Ce détector permet de détecter toute présence humaine dans une pièce, en présence d'un petit animal domestique, d'une hauteur inférieure à 40 cm.

Pour les chiens d'une hauteur supérieure à 40 cm, privilégier le détecteur de mouvement pour habitat avec gros chien.

Il est fixé de préférence sur un mur entre 2,10 et 2,40 m du sol.

Pour des chiens de taille moyenne, fixer le détecteur à 2,40 m. Veiller à ce que le détecteur soit fixé à plus de 80 cm au-dessus d'un meuble sur lequel un chat peut grimper.

Ne pas égarer l'écrou dans le sachet avec la visserie.

Ne pas refermer le détecteur.

POSITION DES CAVALIERS PAR DÉFAUT 3

Personnalisation du fonctionnement du détecteur

Le détecteur possède 3 cavaliers :

	1 Témoin lumineux	2 Détection par 2 ou 4 rayons	3 Mode TEST
ON	Avec témoin lumineux en façade en cas de détention. L'autonomie de la pile du détector en sera affectée.	Détection par 2 rayons (la plus sensible) (détector livré dans ce mode).	Mode test : avec témoin lumineux à chaque détction (cavalier 1 sur ON).
OFF	Sans témoin lumineux en cas de détction (détector livré dans ce mode).	Détection par 4 rayons. Recommandé en cas de présence de plusieurs animaux domestiques.	Mode normal d'utilisation.

Le mode TEST est utilisé pour vérifier la portée du détecteur.

Le détecteur est positionné, le fond fixé au mur, sans le visser, et en passant dans le champ du détecteur.

Une fois le TEST validé, remettre impérativement le cavalier 3 en position OFF pour passer en mode utilisation.

Positionner l'écrou dans son logement, engager la vis de fermeture.

Refermer le détecteur. Visser la vis, à la base du détecteur.

Ne pas égarer l'écrou lors de l'ouverture du détecteur en cas de changement de pile.

Détecteur d'ouverture et de bris de vitre

Il détecte l'ouverture d'une fenêtre, la vibration exercée sur la vitre lors d'une tentative d'intrusion et le bris de cette vitre.

Le détecteur et son aimant se montent de la même manière que pour le détecteur d'ouverture (voir page 12).

Coller la sonde de bris de vitre dans un coin de la fenêtre à 25 mm de l'angle à l'aide de son adhésif double face sur une vitre propre et sèche à une température idéale comprise entre 21°C et 35°C. Appuyer fermement sur la sonde de bris de vitre pour assurer un collage efficace.

Test du détecteur seul : voir page 12.

Détecteur audiosonique de bris de vitres

Il détecte la fréquence acoustique du bris de verre et l'écart de pression entre l'intérieur et l'extérieur de l'habitat. Il ne protège que les vitres donnant vers l'extérieur.

Il devra être éloigné d'au moins 1,20 m de sources de perturbations sonores (telles que télévision, enceintes acoustiques, tuyau d'évacuation, portes,...).

Le bris de vitres sera détecté dans un rayon de :

6 m pour des vitres en verre ordinaire ou en double vitrage (2,4 à 6 mm d'épaisseur). 3,65 m pour des vitres en verre trempé ou feuilleté (3,2 à 6,4 mm) ou tout autre type de vitre.

Ne pas placer le détecteur audiosonique sur le même mur que les vitres à protégérer.

Fixer le détecteur au mur à environ 2 m du sol.

Refermer le capot.

Détecteur d'ouverture de volet roulant

Il est installé à l'intérieur du caisson du volet.

Fixer le module carré, à l'aide d'au moins 3 des 4 vis fournies, à plat, au centre du caisson de façon à libérer la course du cordon sans risquer son cisaillement.

Le cylindre de sortie en laiton du cordon doit être placé le plus près possible de l'ouverture du caisson pour éviter tout risque de cisaillement.

3 L'extrémité du cordon doit être fixée par une vis à travers l’œillet sur la première lame du volet.

Il est conseillé de déporter le détecteur sur un mur, grâce au câble de 1 m, afin d'éviter de le fixer sur une partie métallique, ce qui limiterait la bonne propagation des ondes radio.

Fixer le détecteur.

5 Refermer le capot.

6 Tester le détecteur :

Appuyer sur le bouton du détecteur : BIP !

Pendant 2 mn, le voyant du détecteur allume à chaque ouverture/fermeture du volet roulant.

Détecteur d'ouverture de porte de garage

Monter la gaine protectrice sur le câble.

Fixer le détector au sol, en évitant de le fixer sur une partie métallique.

Le type de fixation dépend de la matière du sol, utiliser d'autres vis si nécessaire.

Fixer l'aimant sur la porte de garage, entre les 2 repères du détecteur au sol.

3 Fixer le boîtier électronique au mur.

Raccorder les 2 fils dénudés du détecteur au boîtier électronique.

Refermer le capot.

Tester le boîtier

électronique :

appuyer sur le bouton

du détecteur : BIP !

Pendant 2 mn, le voyant s'allume à chaque ouverture/fermeture de la porte de garage.

Détecteur de coupure secteur

1. Régler les commutateurs en fonction du temps de déclenchement du détecteur souhaité :

Position des commutateurs	Déclenchement du détecteur après une durée maximum de
	5 minutes
	10 minutes
	15 minutes
	20 minutes

Fixer le détecteur :

Sur un mur, à proximité d'une prise secteur (230 V). Le plus haut possible (pour la bonne propagation des ondes radio), en tenant compte de la longueur du fil pour le branchement.

Attention à ne pas percer les fils électriques à l'intérieur du mur.

Refermer le capot et brancher l'adaptateur secteur.

Détecteur de fumée

Le détecteur doit être impérativement fixé au plafond au centre de la pièce, en tous cas :

à plus de 20 cm de tout obstacle (mur, cloison, poutre, etc...) à plus de 60 cm de tout angle de la pièce

Ne pas installer le détecteur :

A moins de 1 mètre des bouches de chauffage, de refroidissement ou d'aération. La fumée pourrait être éloignée ou diluée. Dans un local où il y a un risque de condensation. Les salles de bains et bunderies sont à proscrire. Là où les fumées peuvent se dégager (cuisine ou garage peu ventilé) et générer des alarmes indésirables. Dans un endroit trop poussiéreux ou gras.

Fixer le socle au plafond.

2 Refermer le détecteur.

3 Tester le détecteur :

Appuyer de façon prolongée sur la touche, un signal sonore puissant de 85 dB doit retentir.

Détecteur de présence d'eau

Fixer le support de la sonde au mur et au ras du sol. Fixer le boîtier du détecteur contre le mur à environ 1 mètre du sol. Glisser la sonde entre les pattes du support jusqu'à l'obtention d'un déclic et engager le fil dans les ergots. Laisser les commutateurs du détecteur en position OFF. Refermer le capot.

5 Tester le détecteur :

Verser de l'eau entre les 2 électrodes de la sonde.

La sirène d'intérieur sonne de façon atténuée pendant 2 minutes.

Pour arrêter l'alarme, appuyer sur la touche «OFF» de la télécommande.

À la fin du test, enlever l'eau et sécher les électrodes.

Clavier LCD

Il doit être à l'intérieur de l'habitat. Il est conseillé de l'installer près de la porte d'entrée.

Si vous souhaitez commander une motorisation de porte de garage ou de portail, installer impérativement le clavier en vue de ces automatismes pour des raisons de sécurité.

Bien plaquer contre le mur la languette d'autoprotection à l'arrachement.

Refermer le produit.

Visser

les 2 vis à

la base du boîtier.

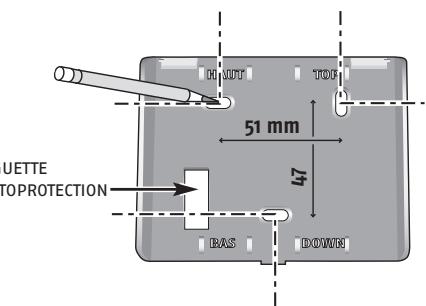

Clavier de commande

Il doit être à l'intérieur de l'habitat. Il est conseillé de l'instruire près de la porte d'entrée.

Bien plaquer contre le mur la languette d'autoprotection à l'arrachement.

Refermer le produit.

Visser les 2 vis sur les côtés.

Sirène d'intérieur

Elle doit être installée de préférence au centre de l'habitat pour une meilleure propagation sonore, en hauteur et difficile d'accès (ex : cage d'escalier).

À chaque mise en marche ou arrêt de l'alarme, un ou plusieurs BIPs retentissent sur la sirène d'intérieur pour acquérir de la bonne réception de l'ordre.

Avant de référrer le produit, vous pouvez supprimer les BIPs sur la sirène d'intérieur :

Supprimer les BIPS!

Appuyer sur le bouton de la sirène environ 5 secondes jusqu'à ce que le voyant s'éteigne.

Remetre les

Appuyer sur le bouton de la sirène environ 5 secondes jusqu'à ce que le voyant s'éteigne.

Un BIP! retentit.

Pour vous familiariser avec le fonctionnement de la nouvelle système, nous vous conseillons de laisser les bips allumés au moins un élément.

Refermer le capot.

Sirene extérieure avec flash

La sirène extérieure avec flash est protégée contre le ruisselement, la condensation et l'humidité à condition d'être fixée dans le bon sens (flash vers le haut). Pour une durée de vie optimale des piles, il est recommandé de la mettre à l'abri du soleil et de l'eau.

Pendant l'installation murale, accrocher le haut du couvercle sur la base du fond.

Avant de refermer la sirène extérieure avec flash, vous pouvez approcher les BIPs sur celle-ci pour cadre 2, sirène d'intérieur, (dessus).

Refermer le capot.

Centrale / transmetteur téléphonique

Prendre soin de débrancher le cordon téléphonique avant d'ouvrir la centrale/transmetteur téléphonique.

Elle doit être installée de préférence au centre de l'habitat, proche d'une prise téléphonique et difficile d'accès.

Si vous avez acheté un PROTEXIOM 400 ou un PROTEXIOM 600 et que vous souhaitez paramétrer votre système par ordinateur, il est nécessaire de fixer la centrale/transmetteur téléphonique à proximité de votre ordinateur, d'une prise secteur et de votre modem/box ADSL (voir manuel complémentaire).

Si vous ne souhaitez pas paramétrer votre système par ordinateur, ne branchez pas le câble secteur ni le câble Ethernet.

Tous les téléphones (fax et répondeurs) doivent être branchés derrière la centrale/transmetteur téléphonique. Dans la mesure du possible, elle doit être éloignée des fils ÉLECTriques pour assurer une meilleure transmission radio.

Ne pas brancher la centrale/transmetteur téléphonique derrière un micro standard.

Voir cas particuliers de raccordement en page suivante.

Fixer la centrale/transmetteur téléphonique dans le sens où vous souhaitez que les câbles sortent (vers le haut ou vers le bas).

2 Raccorder le câble téléphonique (RJ11) à la carte électronique.

3 Avant de refermer la centrale/transmetteur téléphonique, vous pouvez supprimer les BIPs sur celle-ci (voir cadre 2, sirène d'intérieur, ci-contre).

Refermer le capot.

Cas particuliers de raccordement

L'ordre de branchement dépend de votre installation téléphonique. Ne pas brancher la prise RJ11 du cordon téléphonique dans une prise murale Ethernet.

Le cordon téléphonique est livré en deux parties :

• un câble téléphonique avec une prise RJ11 à chaque extrémité;
• une prise téléphonique gigogne.

Brancher une extrémité du câble téléphonique sur le transmetteur.

Brancher l'autre extrémité du câble téléphonique :

A - soit sur la prise téléphonique gigogne en forme de T, B - soit directement sur la prise murale, si vous habitez un logement neuf.

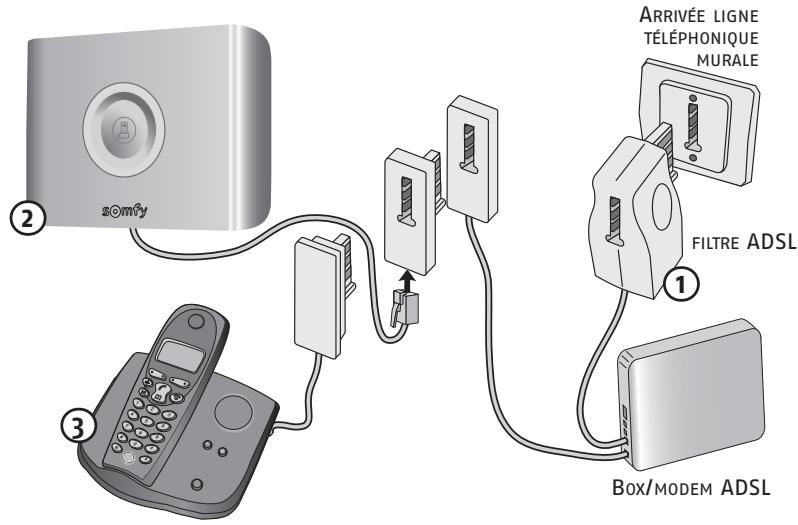

Centrale/transmetteur téléphonique (suite)

Cas particuliers de raccordement (suite)

Vous n'avez pas d'abonnement ADSL :

Vous avez un abonnement ADSL avec une ligne téléphonique classique :

Votre téléphone ne fonctionne que derrière la box/modem ADSL

(ligne totalement dégroupée). Respecter impérativement l'ordre de branchement :

Si la prise RJ11 de votre téléphone est branchée directement sur le modem ADSL, modifier les branchements pour vous conformer au schéma.

En cas de coupure secteur, la ligne téléphonique ne fonctionnera pas. Il n'y aura donc pas de transmission téléphonique, ni de possibilité d'accéder au transmetteur à distance.

PROTEXIOM 300

Vousdevez parameterrvoitrésystèmeàdistance, voirpage41.

Protexiom 400, protexiom 600, protexiom plus ou protexiom SXL

Vous disposez de 2 moyens pour paramétrer votre système d'alarme :

par le clavier LCD ultra plat, voir ci-après ; à l'aide de votre ordinateur. Ce moyen présente l'avantage de paramétrer votre système de façon plus conviviale et plus rapide, voir manuel complémentaire.

Vous pouvez utiliser conjointement votre ordinateur et le clavier LCD. Vous devez enregistrer votre annonce d'accueil, voir page 42.

Le code installateur permet d'accéder aux menus de paramétrage de votre système. Les codes utilisateur permettent de mettre en marche ou d'arrêter le système. Vous devez impérativement personnaliser ces codes sur le clavier.

Pour accéder au paramétrage

1 Entrer dans le menu en appuyant sur menu

2 Entrer le code installé (code usine : 2222)

Un affichage spécifique au paramétrage apparait sur la dernière ligne de l'écran.

Appuyer sur les touches noires à la verticale de la touche à activer.

Pour passer d'un menu à un autre, utiliser les touches ou OK, ou taper le nombre du menu souhaite + OK.

Après appui sur la touche OK, une animation se déroule sur l'écran en attendant l'affichage du menu demandé.

L'affichage reste à l'écran pendant 2 minutes avant que l'écran ne s'éteigne.

Attendre que le voyant rouge ne clignote plus pour entrer une donnée.

Pour sortir définitivement des menus, appuyer sur la touche menu jusqu'à ce que l'écran s'éteigne.

Plan de déroulement des menus, fonctions de base

Vous devez impérativement personnel :

• les codes,
• les nombres de renvois,
• la date et l'heure.

la date et l'heure.

1 Langue	11 Français		25
2 Codes	20 Code installerateur		25
	21 Code utilisateur 1		25
	22 Code utiliser 2		25
	23 Code utilisé 3		25
	24 Code SOS silence		25
	25 Code SOS + sirène		25
	26 ON sans code		25
3 Téléphonie	31 Envoi vocal	311 Numéro appel 1	26
		312 Numéro appel 2	26
		313 Numéro appel 3	26
		314 Numéro appel 4	26
	32 Envoi SMS	320 Envoi SMS par télé	26
		321 Personnalisation du SMS	26
		322 SMS si code utiliser 2	27
		323 SMS si code utilisé 3	27
		324 Numéro appel 1	27
		325 Numéro appel 2	27
		326 SMS alarme	27
		327 Numéro serveur A	27
		328 Numéro serveur B	27
	33 Temporisation de renvoi		27
	34 Accès extérieur		27
	35 Coupure ligne téléphonique		27
	36 Gain téléphonique		28
	37 Renvoi avec acquittement		28
4 Date et heures	41 Date		28
	42 Heure		28
5 Coupe des éléments			28
6 Historique			28
Fonctions avancées menu 7			29

1. Langue d'affichage du clavier et de la synthèse vocale

1. Langue | Le français est déjà sélectionné.

2. Personalisation des codes sur le clavier

2Codes

2 OK Tous les codes à mémoriser doivent être compris entre 0001 et 9998. Les reporter aussitôt sur la fiche mémo, page 40.

20Code installateur

Le code installateur permet d'accéder aux menus et de paramétrer le système d'alarme. Vous devez impérativement personnaliser le code installateur.

20OK 2222 2148 le nouveau code installé, 2148, est mémorisé (par ex.) Le code installé usine 2222 s'affiche

21Code utilisateur 1

Les codes utilisateur 1, 2 et 3 permettent de mettre en marche ou d’arrêter le système, uniquement. Ils permettent à des personnes de votre entourage de mettre en marche et d’arrêter le système sans risquer de modifier les paramètres de l’installation. Vous devez impérativement personnaliser le code utilisateur 1. Les codes installateur et utilisateur 1 doivent être nécessairement différents.

2 1 OK 1111 4001 Le code utiliser 1, 4001, est ménorisé (par ex.) le code utiliser 1 est supprimé

22Code utilisateur 2... idem Code utilisateur 1.

2 2 OK> Uide

23Code utilisateur 3... idem Code utilisateur 1.

2 3 OK>Uide

Le code S0S silence permet, sous la contrainte lorsque you rentrez chez you, d'arreter l'alarme tout en envoyant, automatiquement et discretement, un message d'alerte par téléphone sans déclenchement des sirenes. Par exemple, ce code peut etre votre code utiliseur +1

2 4 OK Uide 6 5 6 6 OK 6566 Le code SOS silence, 6566, est mémoris (par ex.) OU 0 OK Supprimé Le code SOS silence est supprimé

Le code S0S + sirène permit, sous la contrainte lorsque vous rentrez chez vous, d'arrêter l'alarme tout en envoyant, automatiquement et discretement, un message d'alerte par téléphone et en déclenchant les sirènes. Par exemple, ce code peut être votre code utilisateur + 2.

25OK Uide 4897 Le code SOS + sirène, 4897, est mémorisé (par ex.) ou 0 OK Supprimé Le code SOS + sirène est supprimé

260N sans code Pour mettre en marche l'alarme avec code, ou sans code (ON sans code) :

2 6 OK → 1 oui, 0 non 0 OK → Mise en marche avec code (par défaut)

1 OK Mise en marche sans code

Si un des destinataires des messages d'alarme a une ligne totalement dégroupée, il ne pourra pas toujours confirmer la réception du message en appuyant sur « 9 » de son téléphone.

Vous pouvez choisir que les destinataires n'acquittent pas la réception du message d'alarme, voir menu 37, page 28.

32Envoi SMS

Pour être prévenu par l'envoi d’un SMS, soit lors des mises en marche/arrêt, soit en cas d’alarme (sous réserve de l’inscription au service « Envoi de SMS » auprès de votre opérateur). Ce service fonctionne uniquement sur une ligne France Telecom.

Vous avez également la possibilité d'être prévenu par l'envoi d’un SMS par internet, voir manuel complémentaire page 10.

Ne pas activer cette fonction en cas de présence d'une box.

3225MS si code util2

Pour recevoir un SMS suite à une mise en marche/arrêt par le code utilisateur 2 (méorisé dans le menu 22 page 25):

être prévenu du retour de l'école de son enfant, ou de l'arrivée et du départ de la femme de ménage.

3235MS si code util3

Pour recevoir un SMS suite à une mise en marche/arrêt par le code utilisateur 3 (mémoireisée dans le menu 23 page 25).

3 2 3 OK 1oui,0non Idem menu 322

324Numero appel 1

Pour mémoriser un numéro de téléphone portable pour l'envoi d'un SMS :

0623456789OK 0623456789

Le nouveau numéro est mémorisé (par ex.) (maxi. 17 chiffres)

OK Supprime

Le numéro est supprimé

325Numero appel 2

Pour mémoriser un deuxième numéro de téléphone portable pour l'envoi d'un SMS :

3 2 5 OK Uvide

Idem menu 324

326MS5 alarme

Pour être prévenu par un SMS en cas d'alarme :

327Numero serveurA

3 2 6 OK 1oui,0non

328Numero serveurB

1 OK > SMS ON

Envoi de SMS en cas d'alarme (par défaut)

0 OK > SMS OFF

→ Pas d'envoi de SMS en cas d'alarme

Pour éviter une transmission téléphonique immédiate en cas de déclenchement de l'alarme par erreur :

Tempo, de renvoi

Réglage de la temporisation avant le renvoi téléphonique lors d'une intrusion (de 0 à 30 secondes maximum), 10 secondes par défaut

Accès extérieur

Pour permettre ou non de mettre en marche, d'arrêter ou de paramétrer votre alarme à distance, par téléphone :

3 4 OK 1oui, 0non

0 OK Pas d'accès ext.

Pas d'accès à distance par téléphone

1 OK Accès ext. OK

Accès à distance par téléphone (par défaut)

Pour l'envoi d'un message d'alarme et le déclenchement des sirènes en cas de coupure de la ligne téléphonique (seulement si le système est en marche totale):

Si votre ligne téléphonique ne fonctionne pas pendant une coupure secteur (si vous avez une «box» pour l'ADSL), n'activez pas la surveillance coupure ligne (pour éviter un faux déclenchement).

3 5 OK 1 oui, 0 non

Pas de surveillance coupure ligne (par défaut)

1 OK Surveillance OK

Surveillance coupure ligne

36Gain TéléPHONE

37Renvoi avec acquit

Pour que le destinataire d'un message d'alarme acquitte à distance (par appui sur la touche « 9 ») ou non la réception d'un message d'alarme : Renvoi avec acquit

Si le destinataire du message d'alarme a une ligne téléphonique en dégroupage total, désactiver impérativement l'acquittement du message d'alarme. Dans ce cas, le transmetteur ne fera qu'un seul cycle d'appels des 4 numéros de téléphone mémorisés (menus 311 à 314).

4. Mémorisation de la date et l'heure

4. Date et heures

Ce menu permet d'horodater les messages d'alarme.

Penser à bien ajuster la date et l'heure lors du changement des piles de la centrale/transmetteur et lors du passage à l'heure d'été/hiver.

5. Personnalisation des éléments

5 Liste des éléments

Ce menu permet de :

• définir le nom de chaque élément pour personneliser complètement votre installation et le repérer facilement en cas de défaut ou de perte de liaison,
• connaître l'état de chaque élément de votre système à tout moment (niveau des piles, alarme, arrachement, liaison radio) en passant de l'un à l'autre par les touches ou ▲.

6. Historique des derniers événements

6Historique

Ce menu permet de visualiser les 150 derniers événements (alarmes, défauts, mises en marche/arrêt, perte de liaison, début d'envoi des messages d'alarme, fin d'envoi des messages d'alarme, élément arraché, saisie code, piles faibles) avec la date et l'heure de leur apparition.

Plan de déroulement des menus (suite), Fonctions avancées

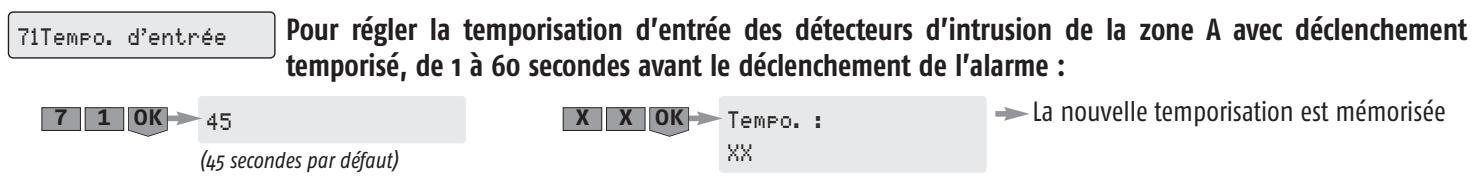

7 Temporisation d'entrée			30
72 Effacement des défauts			30

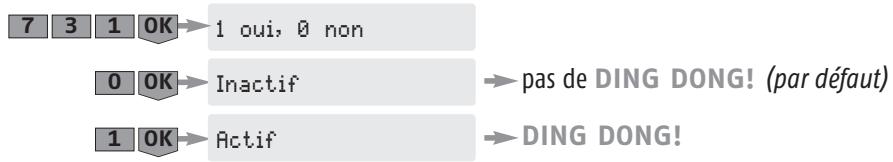

73 Options sonores	731 Kiela actif		30
	732 Bips sur transmetteur		30
	733 Sirené intégrée		30
	734 Sonne fort en partiel		30
	735 Niveau du Kiela		30
	736 Niveau des sirènes		31
74 Détention de brouillage			31
75 Fonctions avancées	751 Renvoi en partiel		31
	752 Verrou TLS		31
	753 Ouverture mémoire		31
	754 Fermeture mémoire		31
	755 Version		31
76 Commande automatismes	761 Programmation automatismes	7611 Prog Volets Roulants	32
		7612 Prog Lumière	32
		7613 Prog Portail	32
		7614 Prog Porte garage	32
	762 Touche Somfy 1		32
	763 Touche Somfy 2		32
	764 Descente Volets Roulants	7641 VR si intrusion	33
		7642 VR sur Marche	33
	765 Montée Volets Roulants	7651 VR si fumée	33
		7652 VR sur Arrêt	33
	766 Lumière	7661 Lumière si intrusion	33
		7662 Lumière sur Marche	33
		7663 Lumière sur Arrêt	33
		7664 Tempo lumière	33

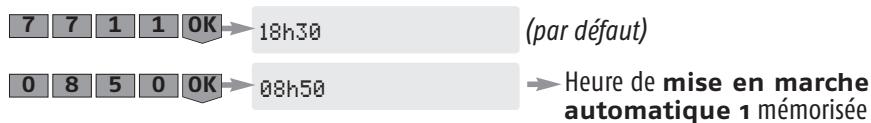

77 Programmation hora	771 Mise sous alarme automatique	7711 Heure Marche 1	34
		7712 Zones Marche 1	34
		7713 Heure Marche 2	34
		7714 Zones Marche 2	34
		7715 Choix des jours	34
		7716 Bip de préavis	34
	772 Lumière automatique	7721 Marche 1 lumière	35
		7722 Arrêt 1 lumière	35

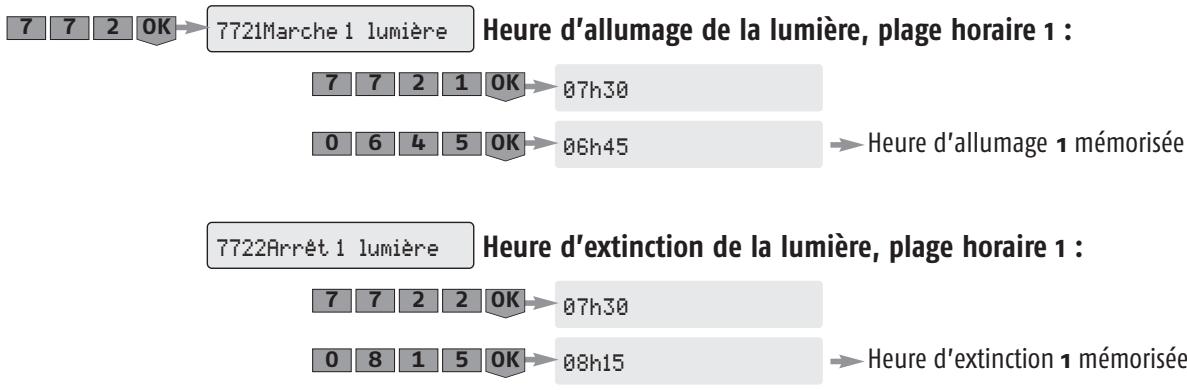

		7723 Marche 2 lumière	35
		7724 Arrêt 2 lumière	35
		7725 Choix des jours	35
		7726 Retard simulation	35
	773 Volets roulants automatiques	7731 Montée VR	36
		7732 Descente VR	36

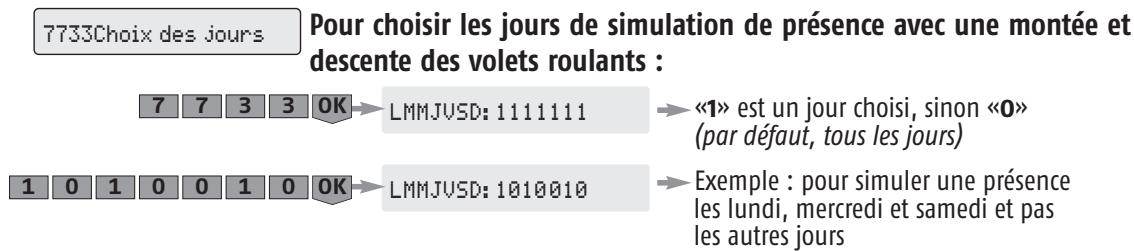

		7733 Choix des jours	36
		7734 Retard simulation	36
	774 Simulation de présence		36
78 Configuration IP	780 Adresse IP centrale/transmetteur		36
	781 Adresse IP box/modem		36

7. Paramètres des fonctions avancées

7 Bips transmetteur

Pour bénéficier de BIP! sonores sur la centrale/transmetteur téléphonique à la mise en marche/arrêt :

Sirène intégrée

Pour personnaliser le fonctionnement des sirènes sous alarme partielle :

Niveau du KIELA

Pour régler le niveau sonore du DING DONG! et du BIP! sur les sirènes :

Toute détection par un détecteur d'ouverture en zone A avec déclenchement temporisé entraîne un DING DONG! sur la sirène d'intérieur (fonction KIELA) si le système est en mode partiel et en zone A et si cette fonction KIELA est sélectionnée dans le menu 731 ci-dessus.

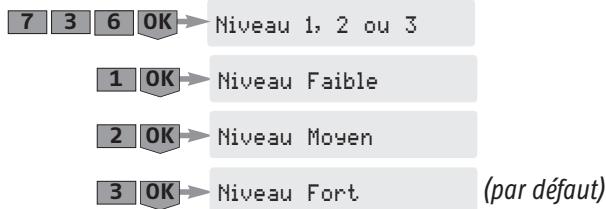

736Niveau sirenes

Pour régler le niveau sonore de toutes les sirènes de l'installation :

Détection brouillase

Pour bénéficier d'un message dans le journal des événements sur le clavier LCD ultra plat en cas de détection de brouillage :

75 Fonctions avancées

Pour bénéficier ou non de l'envoi d'un message d'alarme par synthèse vocale sous alarme partielle :

752Verrou TLS

En cas de contrat de télésurveillance, vous devrez mémoriser un numéro de verrouillage qui vous sera transmis par le centre de télésurveillance :

753ouverture memoire

Pour permettre la mise en mode mémorisation de la centrale/transmetteur téléphonique pendant 2 minutes, en cas de mémorisation d'éléments supplémentaires, alors que la centrale est déjà installée et que le système est déjà fonctionnel :

Fermer mémoire

Pour permettre fin au mode d'émorisation

755Version

Lecture de la version.

Ce menu permet :

• de mémoriser les automatismes Somfy (volets roulants, portail, porte de garage) ou le récepteur d'éclairage Somfy;
• d'affecter les touches somfy1 et somfy2 du clavier LCD à ces automatismes;
• de bâtir des scénarios de montée/descente des volets roulants ou d'allumage/extinction de l'éclairage.

Au préalable, lisez la notice du moteur/récepteur Somfy que vous souhaitez déclencher (voir chapitre « mémorisation des télécommandes »).

Pour mémoriser le récepteur de volets roulants :

• Ouvrir la mémoire du récepteur de volets roulants (se reporter à sa notice);
• appuyer sur 7 6 1 1 OK → Le récepteur de volets roulants est mémorisé

Pour mémoriser le récepteur d'éclairage :

ouvrir la mémoire du récepteur d'éclairage (se reporter à sa notice) ; appuyer sur 7612OK → Le récepteur d'éclairage est mémorisé

Pour mémoriser la motorisation du portail :

• débrancher le cordon téléphonique de la centrale/ transmetteur téléphonique du côté du mur;
• neutraliser l'autoprotection de la centrale/transmetteur téléphonique en appuyant sur OFF de la télécommande jusqu'à l'extinction du voyant;
• vous disposez de 2 minutes pour ouvrir la centrale/ transmetteur téléphonique et la décrocher du mur;
• Débrancher tous les câbles à l'intérieur de la centrale/ transmetteur téléphonique; ouvrir le capot de la motorisation du portail; -approcher le centre de la centrale/transmetteur téléphonique du boîtier électronique du portail, sous le capot; ouvrir la mémoire de la motorisation du portail (se reporter à sa notice);
• appuyer sur 7 6 1 3 OK La motorisation du portail est mémorisée

Pour mémoriser la motorisation de la porte de garage :

• ouvrir la mémoire de la motorisation de la porte de garage (se reporter à sa notice);
• Appuyer sur 7 6 1 4 OK La motorisation de la porte de garage est mémorisée

Ce menu permet d'affecter un automatisme somfy à la touche SOMFY1 du clavier LCD (et de tous les claviers LCD de l'installation):

0 OK Supprimer l'affection de la touche somfy1 (par défaut) 1 OK La touche somfy1 commandera les volets roulants 2 OK La touche somfy1 commandera l'éclairage 3 OK La touche somfy1 commandera le portail 4 OK La touche somfy1 commandera la porte de garage

Ce menu permet d'affecter un automatisme somfy à la touche SOMFY2 du clavier LCD (et de tous les claviers LCD de l'installation) :

0 OK Supprimer l'affectation de la touche somfy2 (par défaut) 1 OK La touche somfy2 commandera les volets roulants 2 OK La touche somfy2 commandera l'éclairage 3 OK La touche somfy2 commandera le portail 4 OK La touche somfy2 commandera la porte de garage

764Descente VR

Ce menu permet d'associer la descente des volets roulants :

• soit à une intrusion, pour sécuriser votre habitat,
• soit à la mise en marche de l'alarme quand vous quittez votre domicile

OK > si intrusion

OK > Pas de descente des volets roulants en cas d'intrusion (par défaut)

1 OK Descente des volets roulants en cas d'intrusion

7642UR sur Marche

7 6 4 2 OK

0 OK Pas de commande (par défaut)

1 OK → Descente des volets roulants si mise en marche totale (zones A+B+C)

2 OK → Descente des volets roulants si mise en marche totale ou partielle

765Montee VR

Ce menu permet d'associer la montée des volets roulants :

• soit à une détection de fumée par le détecteur de fumée Somfy, pour permettre une évacuation aisée,
• soit à l'arrêt de l'alarme quand vous regagnez votre domicile

OK si fumée

0 OK Pas de montée des volets roulants en cas de détection de fumée (par défaut)

1 OK > Montée des volets roulants en cas de détention de fumée

7652UR sur Arret

7 6 5 2 OK

0 OK Pas de commande (par défaut)

1 OK Montée des volets roulants si arrêt de l'alarme

766Lumière

Ce menu permet d'associer l'allumage de l'éclairage :

• soit à une intrusion, pour faire penser que la maison est occupée,
• soit à la mise en marche de l'alarme quand vous quittez votre domicile, soit à l'arrêt de l'alarme quand vous regagnez votre domicile

7 6 6 0K 78E1Lum si intrus.

0 OK > Pas d'allumage de l'éclairage en cas d'intrusion (par défaut)

1 OK Allumage de l'éclairage en cas d'intrusion

7662Lum sur Marche

7 6 6 2 OK

Allumage de l'éclairage à la mise en marche de l'alarme

0 OK > Pas de commande (par défaut) 1 OK → Allumage de l'éclairage à la mise en marche totale 2 OK → Allumage de l'éclairage à la mise en marche totale ou partielle

7663Lum sur Arret

7 6 6 3 OK

Allumage de l'éclairage à l'arrêt de l'alarme

0 OK Pas de commande (par défaut) 1 OK Allumage de l'éclairage à l'arrêt de l'alarme

7664Tempo lumière

7 6 6 4 OK >120

Durée pendant laquelle l'éclairage reste allumé, 120 secondes par défaut

0 OK Pas de commande

Programme horaire

Ce menu permet de programmer la mise en marche automatique de votre système et de faire de la simulation de présence (éclairage ou volets roulants).

Mise sous alarme

Pour programmer une ou deux mises sous alarme automatiques (exemple : à 8h50 le matin, quand tout le monde a quitté la maison, ou à 23h le soir, quand tout le monde est couché).

7 7 1 OK 771Heure Marche 1

Pour mémoriser l'heure de mise en marche automatique 1 de l'alarme:

7712Zones Marche 1

Pour désirer la ou les zones à mettre en marche à l'heure de mise en marche automatique 1 :

7 7 1 2 OK Zone :

0 OK → Supprimer la programmation de mise en marche automatique 1 OK Zone A 2 OK Zone B 3 OK Zones A et B OK Zone C 5 OK Zones A et C 6 OK Zones B et C 7 OK Zones A, B et C (mise en marche totale)

7713Heure Marche 2

Pour mémoriser l'heure de mise en marche automatique 2 de l'alarme :

7714Zones Marche 2

Pour désirer la ou les zones à mettre en marche à l'heure de mise en marche automatique 2 :

7 7 1 4 OK > Choix de la zone : idem menu 7712

7715Choix des jours

Pour choisir les jours des mises en marche automatique 1 et 2 :

7 7 1 5 OK LMMJUSD:1111111 → «1» est un jour choisi, sinon «0» (par défaut, tous les jours)

0 1 0 0 1 1 0 OK LMMJUSD:0100110 Exemple : pour permettre en marche l'alarme les mardi, vendredi et samedi et pas les autres jours

Pour annuler la programmation horaire, mettre tous les jours à «0»

Bip de Prévis

Pour bénéficier ou non d'un BIP! sonore à la mise sous alarme automatique, et pour régler le délambda entre ce BIP! sonore et la mise sous alarme automatique :

772Lumière

Pour faire de la simulation de présence en programmant l'allumage et l'extinction d'une lumière.

Pour annuler la programmationère 1, rentrer les mêmes heures d'allumage et d'extinction.

Pour annuler la programmationère 2, rentrer les mêmes heures d'allumage et d'extinction.

Exemple: si on a réglé le décalage à 15 minutes et que l'heure d'allumage programmée est 19h, l'heure réelle d'allumage sera comprise entre 1 19h et 19h15, à une heure différente pour chaque jour sélectionné.

Volets Roulants

SIMULATION DE PRESENCE AVEC VOLETS ROULANTS : pour faire de la simulation de présence en programmant la montée et la descente de volets roulants.

Pour annuler la programmation, rentrer les mêmes heures de montée et de descente.

Pour annuler la simulation de présence, mettre tous les jours à «0»

Exemple : si on a réglé le décali à 15 minutes et que l'heure de montée programmée est 8h30, l'heure réelle de montée sera comprise entre 8h30 et 8h45, à une heure différente pour chaque jour sélectionné.

774Simul. Presence

SIMULATIONS DE PRESENCE LIEES A L'Etat DU SYSTEME : pour lien I'etat du système pour lequel les simulations de présence (lumière et volets roulants) programmes ci-dessus se produit.

Configuration IP

Ce menu permet de définir l'adresse IP de la centrale/transmetteur (Protexiom 400 et 600) et l'adresse IP de la box/modem ADSL.

Adresse IP transmetteur

Adresse IP de la centrale/transmetteur (à reporter sur la fiche mémo, page 40).

Adresse IP de la box

Adresse IP de la box/modem ADSL (à reporter sur la fiche mémo, page 40).

Fonctionnement du clavier de commande

Tous les paramètres décrits dans ce paragraphe peuvent être modifiés de façon beaucoup plus simple par le clavier LCD ou l'interface ordinateur.

Si vous avez déjà paramétré votre système à l'aide du clavier LCD ou à l'aide de l'interface ordinateur, passer au paragraphe suivant fiche mémo, page 40.

Si votre installation comporte un clavierLCD, les codes installateur et utilisateur du clavier de commande seront identiques à ceux contenus dans votre système. Nous vous conseillons de les noter sur la fiche mémo, page 40.

Pour accéder au paramétrage

Entrer le code installé (code usine : 2222 ou le code installé personnel) et #

BIP! sur le transmetteur, vous disposez de 2 minutes pour effectuer un paramétrage.

Pour sortir du mode paramétrage, appuyez sur la touche

1. Code installer

Le code installé permet de personnaliser les codes d'accès de votre système d'alarme. Le code installé usine est 2222. Vous devez impérativement personnaliser le code installé.

Tous les codes à mémoriser doivent être compris entre 0001 et 9998.

Sous 2 mn, entrer le nouveau

code installateur : 2 0 X X X X X X X X X # BIP! sur le transmetteur..... le code est bon une série de BIP! sur le transmetteur.... le code est faux

2. Code utilisateur 1

Le code utilisateur 1 permet de mettre en marche ou d'arrêter le système d'alarme, uniquement. Le code utilisateur 1 usine est 1111. Vous devez impérativement personnaliser le code utilisateur 1.

BIP ! sur le transmetteur... le code est bon

Sous 2 mn, entre le nouveau

code utilisateur ZZZZ : 2 1 * Z Z Z Z * Z Z Z Z # BIP ! sur le transmetteur....... le code est bon

une série de BIP!

sur le transmetteur. → le code est faux

3. Mettre en marche l'alarme avec ou sans code

Par défaut, le clavier est livré avec une mise en marche avec code.

Pour une mise en marche sans code

X X X X # BIP! sur le transmetteur... le code est bon Sous 2 mn... 2 6 1 1 # BIP! sur le transmetteur... la mise en marche sans code est validée une série de BIP! sur le transmetteur... l'action n'est pas validée

Pour revenir à une mise en marche avec code

X X X X # BIP! sur le transmetteur... le code est bon Sous 2 mn... 2 6 0 # BIP! sur le transmetteur... la mise en marche avec code est validée une série de BIP! sur le transmetteur.. l'action n'est pas validée

4. Numéros de renvoi

Pour mémoriser 4 numéros de téléphone pour l'envoi de messages d'alarme par synthèse vocale sur téléphones portables ou fixes des voisins, famille ou amis.

Numéro de renvoi 1

BIP! sur le transmetteur... le code est bon Sous 2 mn... 311 TTTTTTTT*TTTTTTTTTT# NUMERO DE TELLEPHONE MAXI.15 CHIFFRES) BIP! sur le transmetteur... le numéro de renvoi 1 est memorise une série de BIP! sur le transmetteur.. l'action n'est pas validée

Numéro de renvoi 2 3 1 2 AAAAAGAAAGAAAGA*AAGAAAGAAAGAA# Idem renvoi 1

Numero de rengo 3 Idem revoi 1

Numero de renvoi 4 314 C C C C C C C C C C C C C C C C C C # Idem revoi 1

Prévenir les destinataires des messages d'alarme que vous avez mémorisé leur numéro de téléphone.

5. Envoi avec ou sans acquittement

Pour que le destinataire d'un message d'alarme acquitte à distance (par appui sur « 9 ») ou non, la réception d'un message d'alarme (par défaut : avec acquittement).

Pour un envoi sans acquittement

X X X X # BIP! sur le transmetteur le code est bon Sous 2 mn... 37000# BIP! sur le transmetteur l'envoi sans acquittement est valide → une série de BIP! sur le transmetteur.. → l'action n'est pas validée

Pour revenir à un envoi avec acquittement

X X X X # BIP! sur le transmetteur. Le code est bon. Sous 2 mn... 3711# BIP! sur le transmetteur. L'envoi avec acquittement est valide une série de BIP! sur le transmetteur.. l'action n'est pas validée

6. Date

Ce menu permet de dater les messages d'alarme.

Penser à ajuster la date et l'heure lors du changement des piles de la centrale/transmetteur et lors du passage à l'heure d'été/hiver.

BIP! Sur le transmetteur, le code est bon.

Sous 2 mn,

entre la nouvelle date 41 XX YY ZZ ZZ ZZ ZZ XX YY ZZ ZZ ZZ ZZ # (XX = jour, YY = mois, ZZZ = année) BIP! sur le transmetteur... l'action est validée une série de BIP! sur le transmetteur... l'action n'est pas validée

7. Heure

Ce menu permet de donner une heure aux messages d'alarme.

BIP! sur le transmetteur. Le code est bon.

Sous 2 mn,

entrer l'heure 42XXYYXXYY# (XX = heure, YY = minute) BIP! sur le transmetteur... l'action est valide. Une série de BIP! sur le transmetteur... l'action n'est pas validée.

8. Temporisation d'entrée

Ce menu permet de régler la temporisation d'entrée des détecteurs d'intrusion de la zone A avec déclenchement temporisé, de 1 à 60 secondes avant le déclenchement de l'alarme.

BIP! Sur le transmetteur, le code est bon.

Sous 2 mn, régler

La temporisation d'entrée 71 XXX X X # (XX = valeur comprise entre 1 et 60 secondes, BIP! sur le transmetteur... la temporisation 45 secondes par défaut) est mémorisée une série de BIP! sur le transmetteur... l'action n'est pas validée

9. Mode d'émorisation

Ce menu permet la mise en mode d'emorisation de la centrale/transmetteur pendant 2 minutes, en cas de démorisation d'éléments supplémentaires, alors que la centrale/transmetteur est déjà installée et que le système est déjà fonctionnel.

Pour ouvrir la mémoire

BIP! sur le transmetteur le code est bon

Sous 2 mn... 7 5 3 # BIP! sur le transmetteur, la mémoire est ouverte pour 2 minutes

une série de BIP! sur le transmetteur... → l'action n'est pas validée

Pour fermer la mémoire avant les 2 minutes

Notez les caractéristiques de votre installation ci-dessous :

Choix de la zone	Détector - Appellation	Emplacement - Pièce
AT - déclenchement temporisé	ex : Détector d'ouverture - Hall	ex : Sur la porte d'entrée - Hall
A - déclenchement immédiat
B - déclenchement immédiat
C - déclenchement immédiat

Centrale/ Transmetteur téléphonique	Code Installateur
	Code Utilisateur 1
	Code Utilisateur 2
	Code Utilisateur 3
	Code Administratore
	Code SOS sans sirène
	Code SOS avec sirène
	Mise en marche ON avec code
	Mise en marche ON sans code
	Automatisation 1 touche somfy1
	Automatisation 2 touche somfy2
	Numéro de renvoi téléphonique 1
	Numéro de renvoi téléphonique 2
	Numéro de renvoi téléphonique 3
	Numéro de renvoi téléphonique 4
	Adresse IP centrale/transmetteur
	Adresse IP box/modem

Possesseurs du kit protexiom 300

Le paramétrage de base de votre système d'alarme PROTEXIOM 300 se fait depuis un téléphone portable ou depuis une autre ligne téléphonique.

Cela nécessite une ligne France Télécom dans le local où est installé le système d'alarme.

Si vous optez pour un clavier LCD ultra plat (disponible en option, ref. 2400933), vous bénéficierez de tous les paramètres avancés décrits précédemment.

Dans ce cas, suivre les informations du chapitre «Paramétrer votre système» avec le clavier LCD, page 23.

Entrez en communication avec le transmetteur téléphonique depuis une autre ligne téléphonique ou un téléphone portable

Si le code est incorrect, le transmetteur raccroche, il faut recommencer la procédure.

Le transmetteur téléphonique délivre l'état du système :

les saisies ne sont pas prises en compte pendant la diffusion d'un message vocal

Paramètre	Choix menu	Saisie du paramètre (format/example)			Message vocal (exemple) / Action
Enregistrer la date et l'heure	1*	JJMMAAAA HHMM# ex : 12062008 0926#			votre saisie est un, étoile, un, deux, zéro, six, deux, ... dièse
Enregistrer un numéro de renvoi	2*	1*	enter le numéro (15 chiffres max.) ex : 0723456789	#	Premier numéro de renvoi d'alarme
		2*		#	Deuxieme numéro de renvoi d'alarme
		3*		#	Troisième numéro de renvoi d'alarme
		4*		#	Quatrième numéro de renvoi d'alarme
		x*		#	Efface le numéro enregistré sous le numéro de renvoi «x»
Enregistrer uneannounce d'accueil	3*	« Vous étés en communication avec le système d'alarme de M. Dupont...»		#	Écoute de l'announce enregistrée
Écouter l'announce enregistrée	4*				Écoute de l'announce enregistrée
Personnaliser le code installerateur	5*	0*	enter le code à 4 chiffres	#	Saisie du code installerateur
Personnaliser le code utilisateur		1*		#	Saisie du code utilisateur

Les saisies ne sont pas prises en compte pendant la diffusion d'un message vocal.

Enregistrer l'annonce de personnalisation du message d'alarme (PROTEXIOM 400, 600, PLUS ou SXL)

L'annonce de personnalisation du message d'alarme sert d'introduction au message d'alarme délivré par synthèse vocale. Elle ne peut être enregistrée qu'à distance de cette manière :

Entrez en communication avec le transmetteur téléphonique depuis une autre ligne téléphonique ou un téléphone portable

Composer le numéro de téléphone de la ligne sur laquelle est branchée le transmetteur.

Attendre 3 sonneries...

Raccrocher

Composer le même numéro de téléphone

Attendre 2 sonneries...

Composer le code installateur

(Code usine: 2222)

Si le code est incorrect, le transmetteur raccroche, il faut recommencer la procédure.

Le transmetteur téléphonique délivre l'état du système :

Zone A et/ou Zone B et/ou Zone C en marche (ou) Système en marche (ou) Système arrêté

Alarme mémorisée Zone A et/ou Zone B et/ou Zone C et/ou Groupe technique (anomalie domestique) ou Système (ou) Pas d'alarme mémorisée

Les saisies ne sont pas prises en compte pendant la diffusion d'un message vocal.

Enregistrer l'annonce d'accueil

Paramètre	Choix menu	Saisie de l'announce		Action
Enregistrer une annonce d'accueil	3※	« Vous seront en communication avec le système d'alarme de M. Dupont...»	#	Écoute de l'announce enregistrée
Écouter l'announce enregistrée	4※			Écoute de l'announce enregistrée

Tester les détecteurs

Hors alarme, appuyer sur le bouton du détecteur

Pendant 2 minutes, le voyant du détecteur s'allume à chaque détection

Ouverture/fermeture porte

Passage devant le détecteur

Tester les sirènes et le transmetteur téléphonique

Mettre en marche l'alarme

1 Appuyer sur

2 Entrer le code SOS + sirène

(doit être mémorisé dans le menu 25)

Maintenir appuyée la touche ON jusqu'à l'extinction du voyant.

Les sirènes s'enclenchent pendant 2 minutes et le transmetteur téléphonique prend la ligne

Vous pouvez interrompre les sirènes et le cycle de renvoi en arrêtant l'alarme en appuyant sur

la touche OFF de la télécommande ou OFF + code utilisé 1 sur le clavier.

Tester la transmission téléphonique uniquement (PROTEXIOM 400, 600, PLUS ou SXL)

Activer le transmetteur téléphonique uniquement

Le cycle d'envoi du message d'alarme sur les 4 numéros de téléphone débute.

3 Arrêter le cycle de renvoi des messages d'alarme en appuyant sur la touche OFF de la télécommande ou OFF + code utiliser 1 sur le clavier.

2 Entrer le code SOS silence

(doit être mémorisé dans le menu 24)

Tester l'ensemble du système

Mettre en marche l'alarme en mode total, puis sortir de la maison.

Après les 2 minutes de temporisation de sortie, ouvrir toutes les portes et fenêtres munies de détecteurs d'ouverture.

Passer devant au moins un détecteur de mouvement.

Les sirènes se déclenchent. Laisser sonner les sirènes pendant un temps au moins égal à la temporisation de renvoi téléphonique programmée.

Le transmetteur téléphonique s'enclenche.

Les volets roulants descendent, l'éclairage s'allume, si ces fonctions sont programmées.

Arrêter l'alarme en appuyant sur la touche OFF de la télécommande. Le cycle des appels s'arrête, mais pas l'appel en cours. Identifier les détecteurs ayant déclenché l'alarme (voir page 50).

Si un problème est survenu lors du test, se reporter à la page 52, Problèmes rencontrés.

En mode partiel (2 zones maximum sous alarme)

Appuyer sur

1 Appuyer sur

... BIP! BIP! sur la centrale et le voyant clignote 2 fois en vert pour acquitter la transmission.

Pendant la durée de la temporisation de sortie de 2 minutes, vous pouvez encore entrer et sortir de chez vous sans déclencher l'alarme.

En mode total (3 zones sous alarme)

Appuyer

sur

BIP! BIP! BIP! sur la centrale et le voyant clignote 3 fois en vert pour acquitter la bonne transmission.

1 Appuyer sur

2 Entrer un code utiliser sauf si vous êtes en ON sans code, mémorisé dans le menu 26) ou positionner le badge sur la cible.

Une série de BIP! lent signale des portes ouvertes.

Une série de BIP! rapides signale un défaut : voir p. 48 et 49.

Lors de la mise en marche de l'alarme, le système est fonctionnel après 2 minutes. Pendant ce décalage, les déplacements ne sont pas détectés.

Arrêt de l'alarme

Appuyer

BIP! sur la centrale et

Le voyant clignote 1 fois en vert pour acquitter la bonnente. Transmission.

1 Appuyer sur

Entrer un code utilisable ou positionner le badge sur la cible.

Si une alarme est intervenue, elle est signalée sur le clavier LCD (voyant clignotant, écran, menu Historique). Voir détails, pages 48 et 49.

Utilisation à distance par internet (Protexiom 400, 600, PLUS ou SXL)

Voir manuel complémentaire.

Utilisation à distance par téléphone

La fonction « Utilisation à distance » n'est pas garantie hors ligne France Télécom.

1. Entrer en communication avec le transmetteur téléphonique depuis un téléphone extérieur à l'habitat :

Composer le numéro de téléphone de la ligne sur laquelle est branchée le transmetteur.

Attendre 3 sonneries...

Raccrocher

Composer le même numéro de téléphone

Attendre 2 sonneries...

... Tuut

Composer l'un des 3 codes utilisateurs

Si le code est incorrect, le transmetteur raccroche, il faut recommencer la méthode.

Après vous avoir transmis l'état du système, le transmetteur téléphonique vous indique la marche à suivre :

Mise hors d'alarme, tapez 0***

Modifier l'état du système :

Saisir le choix, puis appuyer sur «*»

Les saisies ne sont pas prises en compte pendant la fusion d'un message vocal : déle silence avant deencer la saisie.

Etat du système	Choix
Mise hors alarme	0
Mise sous alarme totale	1
Mise sous alarme Zone A	2
Mise sous alarme Zone B	3
Mise sous alarme Zone C	4
Descente des volets roulants	5
Montée des volets roulants	6
Eteindre la lumière	7
Allumer la luzière	8

Vous pouvez déclencher totalement l'alarme

Maintenir

ou tapez le code SOS ^+ sirène mémorise dans le menu 25.

Maintenir

alertesonore

transmission téléphonique

Sous contrainte, vous simulez l'arrêt du système

Tapez le code SOS silence mémorisé dans le menu 24.

Appuyer sur

Les sirènes ne se déclenchent pas et le transmetteur téléphonique transmet un message d'alarme.

pas d'alerte sonore

transmission téléphonique

En cas d'intrusion, les sirènes se déclenchent pendant 2 minutes. le cycle d'appels commence.

Une fois le message écouté, le destinataire du message doit appuyer sur la touche « 9 » de son combiné. Ceci valide la transmission du message, le transmetteur téléphonique raccroche et le cycle d'appels s'arrête.

Si le premier destinataire n'a pas validé la réception du message, le second destinataire sera contacté...

Bien préciser au(x) destinataire(s) cette procédure de validation.

Sur le clavier LCD ultra plat

Si un défaut est détecté, le voyant orange clignote, le défaut est signalé sur l'écran.

Entrer dans le journal, taper le code d'installation, appuyer sur menu et consulter le menu

5 «Liste des éléments» pour plus de précisions.

Type de message mémorisé

Catégorie +	Groupe
Alarmé ou Pile faible ou Perte liaison	AT	Zone A - Temporisé
	A	Zone A - Immédiat
	B	Zone B - Immédiat
	C	Zone C - Immédiat
	SYS	Système (claviers, sirènes, transmetteur téléphonique)
	TEC	Technique (déTECTeurs de fumée, de présence d'eau ou coupure secteur)

Pour effacer la mémoire des défauts et éteindre le voyant orange sur un clavier, mettre en marche l'alarme en mode total, puis arrêter l'alarme, sur ce clavier.

Les défauts piles et perte de liaison réapparaîtront s'ils n'ont pas été corrigés.

Informations transmises par SMS

ÉvènEMENT	Message transmis	Message personnelisé si les éléments ont été nommés et le SMS personnelisé
Défaut pile	Système d'alarme. Le 13/05 à 15h05, Piles faibles.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Piles faibles Chambre Alix.
Perte de liaison	Système d'alarme. Le 13/05 à 15h05, Perte de liaison.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Perte de liaison Clavier.
Mise sous alarme	Système d'alarme. Le 13/05 à 15h05, Marche.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Marche - code utilisateur 2 ou code utilisateur 3.
Arrêt	Système d'alarme. Le 13/05 à 15h05, Arrêt.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Arrêt - code utilisateur 2 ou code utilisateur 3.
Intrusion/Alarme	Système d'alarme. Le 13/05 à 15h05, détect ouverture XXXXX.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Alarme détect ouverture porte entrée.
Autosurveillance	Système d'alarme. Le 13/05 à 15h05, élément arraché.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, élément arraché Chambre Alix.

Commander vos automatismes et récepteurs SOMFY à partir du clavier LCD

Vous pouvez commander deux automatismes SOMFY (motorisations pour porte de garage ou portail, récepteur d'éclairage, volets roulants motorisés SOMFY) à partir des touches somfy1 et somfy2, si cette programmation a été réalisée (voir page 32).

Au préalable, lisez la notice de l'automatisation SOMFY que vous souhaitez commander. Pour des raisons de sécurité, les automatismes doivent être visibles lors de la commande depuis le clavier LCD ultra plat.

Appuyer sur la touche SOMFY1 ou SOMFY2.

Selon la programmation :

• l'éclairage s'allume puis s'éteint automatiquement au bout de xx secondes (voir menu 7664, page 33);
• les volets roulants montent ou descendent;
• le portail s'ouvre;
• la porte de garage s'ouvre.

Synthèse de fonctionnement du système

Déclenchement du système		Déclenchement Sirène d'intérieur	Déclenchement Sirène extérieure avec flash		Déclenchement Eclairage (120 s)	Déclenchement Volet roulant	Transmission téléphonique d'un message			Mémorisation
			Sirène (après 10 s)	Flash (120 s)			Vocal	SMS	Télésurveilleur (si abonnement TLS)
Dans tous les cas	Mise en marche du système	Bips ou série de bipis (suivant paramétrage sirène)	Bips ou série de bipis (suivant paramétrage sirène)	Non	Selon Menu 7662	Descente Oui / Non selon Menu 7642	Non	Selon Menu 322 et 323	Non	Oui
	Arrêt du système	Bips ou série de bipis (suivant paramétrage sirène)	Bips ou série de bipis (suvant paramétrage sirène)	Non	Selon Menu 7663	Descente Oui / Non selon Menu 7652	Non	Selon Menu 322 et 323	Non	Oui
	Alarme SOS avec sirène	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Alarme SOS sans sirène	Non	Non	Non	Non	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Ouverture élément après OFF prolongé	Non	Non	Non	Non	Non	Non	Non	Non	Oui
	Défaut pile d'un élément	Non	Non	Non	Non	Non	Non	Oui	Oui (au test cyclique)	Oui
	Perte de liaison d'un élément	Non	Non	Non	Non	Non	Non	Oui	Oui (au test cyclique)	Oui
	Brouillage radio (si fonction validée)	Non	Non	Non	Non	Non	Non	Non	Non	Oui
	Déclenchement d'un détector présence d'eau	Oui (puissance réduite)	Non	Non	Non	Non	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Déclenchement d'un détector de coupure sécteur	Série de bipis après temporisation du détector	Non	Non	Non	Non	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Déclenchement d'un détector de fumée	Oui	Oui	Oui	Oui	Oui	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
Hors alarmé	Ouverture élément non autorisée	Oui réduite ou force suivant Menu 734	Oui / Non selon Menu 734	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661	Descente Oui / Non selon Menu 7641	Oui / Non Suivant Menu 751 (sauf si TLS)	Oui / Non selon Menu 326	Oui	Oui
	Coupure ligne téléphonique (si fonction activée Menu 35 et si la ligne a été présente au moins 1 fois)	Non	Non	Non	Non	Non	-	-	-	Oui
Sous alarmé partielle	Déclenchement d'un détector de la zone A Temporisée	Oui en fort / faible suivant Menu 734 Possibilité de bipis KIELA suivant Menu 731	Oui / Non selon Menu 734 Non si KIELA	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661 Non si KIELA	Descente Oui / Non selon Menu 7641	Selon Menu 751 (sauf si TLS)	Selon Menu 326	Oui	Oui
	Déclenchement d'un détector des zones A immédiat, B ou C	Oui en fort / faible suivant Menu 734	Oui / Non selon Menu 734	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661	Descente Oui / Non selon Menu 7641	Selon Menu 751 (sauf si TLS)	Selon Menu 326	Oui	Oui
	Ouverture élément non autorisée	Oui en fort / faible suivant Menu 734	Oui / Non selon Menu 734	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661	Descente Oui / Non selon Menu 7641	Selon Menu 751 (sauf si TLS)	Selon Menu 326	Oui	Oui
	Coupure ligne téléphonique (si fonction activée Menu 35 et si la ligne a été présente au moins 1 fois)	Oui en fort / faible suivant Menu 734	Oui / Non selon Menu 734	Si déclenchement sirène extérieure	Oui / Non selon Menu 7661	Descente Oui / Non selon Menu 7641	-	-	-	Oui
Sous alarmé totale	Déclenchement d'un détector de la zone A Temporisée	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Déclenchement d'un détector de la zone A immédiate, B ou C	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Ouverture élément non autorisée	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	Oui (sauf si TLS)	Selon Menu 326	Oui	Oui
	Coupure ligne téléphonique (si fonction activée Menu 35 et si la ligne a été présente au moins 1 fois)	Oui	Oui	Oui	Oui	Descente Oui / Non selon Menu 7641	-	-	-	Oui

Les informations disponibles lors des mises en marche/arrêt		Sur la télécommande	Message affiché sur le dvier LCD ultra plat	Signalisation sonore sur les sirènes
Arrêt	avec alarme méorisée	Série d'éclat rouge	« Arrêt alarme » « Alarme méorisée »	Série de bips rapides
	sans alarme méorisée	1 éclat vert	« Arrêt alarme »	1 bip sonore
Mise sous alarme	avec porte ouverte	Série d'éclats lents	« Porte ouverte » « Groupe : × × × »	Série de bips lents
	avec défaut pile / perte de liaison méorisé	Série d'éclats rapides	« Pile / Liaison » « Groupe : × × × »	Série de bips rapides
	partIELLE	2 éclats verts	« Mise sous alarme » « Groupe : × × × »	2 bips sonores
	totale	3 éclats verts	« Mise sous alarme » « Groupe : × × × »	3 bips sonores

Les informations du système	Envoyées à distance		Mémorisées dans le menu « Historique » du clavier LCD
	Message de personnelisation + date et heures + message spécifique (en synthèse vocale)	Message de personnelisation + date et heures + message spécifique (en SMS)	Message spécifique + message de personnelisation + date et heures
Ouverture élément après 0FF prolongé	-	-	Ouverture boîtier
Ouverture élément non autorisée	Alarmé élément arraché zone X	Element arraché	Element arraché
Défaut pile d'un élément	-	Pile faible	Pile faible
Perte de liaison d'un élément	-	Perte de liaison	Perte de liaison
Brouillage radio	-	-	Brouillage radio
Coupure ligne téléphonique	-	-	Coupure tél
Alarmé SOS avec sirène	Alarmé SOS	Alarmé SOS	Alarmé SOS
Alarmé SOS sans sirène	Alarmé SOS	Alarmé SOS	Alarmé SOS
Déclenchement d'un détecteur présence d'eau	Alarmé détecteur d'eau	Alarmé Détec. technique + message de personnelisation du détecteur	Alarmé + message de personnelisation du détecteur
Déclenchement d'un détecteur de coupure secteur	Coupure secteur	Coupure secteur + message de personnelisation du détecteur	Alarmé coupure secteur + message de personnelisation du détecteur
Déclenchement d'un détecteur de fumée	Alarmé détecteur de fumée	Alarmé Détec. technique + message de personnelisation du détecteur	Alarmé + message de personnelisation du détecteur
Déclenchement d'un détecteur de la zone A, B ou C	Alarmé zone A, B ou C	Alarmé + message de personnelisation du détecteur	Alarmé zone X + message de personnelisation du détecteur

Journal d'informations

Consultation de l'histoire sur le clavier LCD ultra plat

Pour acceder au menu «6Historique»Entrez le Code installerateur + ↑menu6 OK

Appuyez sur les touches ↓ ou ↑pour visualiser les différents éléments du journal

Tous les événements (alarme, défaut, mise en marche/arrêt) sont mémorisés dans le journal avec la date et l'heure

Comment sait-on si les piles d'un élément sont déchargées ?

Le voyant du clavier clignote. Pour identifier l'élément, aller dans le menu 5 et appuyer sur les touches

Pile faible Zone...

BIP BIP BIP BIP

Une série de BIPs! rapides retentit lors de la mise en marche de l'alarme.

Identifier l'objet concerné

Consulter l'historique des événements (voir page 28 menu 6 Historique ou menu 5 liste des éléments).

Si le voyant ne s'allume pas, les piles sont à changer. Si une série de BIPS retentit et si le voyant s'allume, le detector a déclenché.

Changer les piles d'un élément

Prendre soin de débrancher le cordon téléphonique avant d'ouvrir la centrale/transmetteur téléphonique.

1 Neutraliser l'autoprotection de l'installation (pour ne pas déclencher l'alarme)

Entrer le code utilisateur puis appuyer sur OFF jusqu'à extinction du voyant.

Vous disposez de 2 minutes pour ouvrir l'objet concerné.

2 Changer les piles de l'élément

Insérer des piles alcalines ou lithium (télécommande, détecteur d'ouverture) neuves de même marque, d'un même lot, en respectant bien les polarités + et -.

Participons à la protection de l'environnement!

Votre système d'alarme contient de nombreux matériaux valorisables ou recyclables, dont les piles. Confiez vos produits et vos piles à un point de collecte ou un centre de service agréé pour que son traitement soit effectué.

Il faut reprogrammer la date et l'heure du transmetteur téléphonique après le changement de ses piles.

Type de piles

Élement	Piles
	qté	type	durée de vie*
Sirène d'intérieur	4	LR20	4 ans
Sirène extérieure avec flash	4	LR20	4 ans
Clavier LCD ultra plat	4	LR03	4 ans
Clavier de commande	4	LR03	4 ans
Détector de mouvement	2	LR6	4 ans
Détector de mouvement pour petits animaux domestiques	1	CR123A lithium	3 ans
Détector de mouvement pour gros chien	2	LR6	4 ans
Détector d'ouverture	1	CR2450 lithium	4 ans
Détector d'ouverture et de bris de vitre	1		4 ans
Détector d'ouverture de porte de garage	2	LR03	4 ans

Élement	Piles
	qté	type	durée de vie*
Détector d'ouverture de volet roulant	2	LR03	4 ans
Détector audiosonique de bris de vitres	2	LR03	4 ans
Détector de fumée	1	6LR61	4 ans
Détector de présence d'eau	2	LR03	4 ans
Détector de coupure secteur	2	LR03	4 ans
Télécommande M/A + Zones	1	CR2430 lithium	4 ans
Télécommande Marche/Arrêt	1		4 ans
Télécommande multi-applications	1		4 ans
Transmetteur téléphonique alarme	4	LR20	4 ans
Transmetteur téléphonique avec interface PC	4	LR20	4 ans

• Dans le cadre d'une utilisation quotidienne standard pour un habitat résidentiel.

PROTEXIOM 400, 600, plus ou SXL :

Effacer l'objet concerné en allant dans le menu «Liste des éléments», voir page 28.

A Neutraliser l'autoprotection de l'installation (pour ne pas déclencher l'alarme).

Appuyer sur OFF jusqu'à extinction du voyant.

sur la centrale.

B effacer tous les éléments mémorisés dans la centrale/transmetteur

1 CENTRALE / TRANSMETTEUR TÉLÉPHONIQUE

Retirer une pile.

Maintenir le bouton appuyé tout en remettant la pile.

Attendre le bip sonore et le clignotement du voyant, puis relacher le bouton. Le voyant doit clignoter.

BIP!

Tous les éléments de l'installation sont effacés dans la centrale/transmetteur, ainsi que le code installateur.

Recommencer la mémoire de tous les éléments, voir page 11.

Personnaliser de nouveau tous les codes, voir page 25.

Mémoriser de nouveau la date et l'heure, voir page 28.

Personnaliser de nouveau les éléments, voir page 28.

En cas de perte du code installateur, procéder aux étapes A et B ci-dessus.

Récapitulatif des éléments sauvegardés ou non après effacement des éléments

Éléments effacés	Éléments sauvegardés
Tous les codes	Les numérios de téléphone d'envoi d'alarme
Tous les éléments reconnus	La personnalisation des SMS
La date et l'heure	La programmation de tous les automatismes
La personnalisation des éléments	Toutes les programmesmations horaires

Veuillez trouver des solutions aux problèmes les plus courants sur notre site internet www.somfy.fr, rubrique Contacter Somfy/FAQ (Foire Aux Questions).

... sur une sirène

Symptômes	Remèdes
Pas de bip sonore lors d'une mise en marche/arrêt du système	■ Avez-vous mis les piles dans la sirène ? ■ Les piles sont-elles en bon état et bien mises ? ■ La sirène est-elle mémorisée sur la centrale/transmetteur ? ■ Avez-vous bien programmé le bip sonore sur la sirène ? voir page 30.
Série de bips sonore lors de la mise en marche du système	■ Porte ouverte ? ■ Piles défectueuses, voir page 50, « Remplacement des piles ».
Impossible de mémoriser la sirène dans la centrale/transmetteur lors de l'appui sur la touche.	■ Avez-vous mis les piles dans la sirène ? ■ Avez-vous bien mis la centrale/transmetteur en mode mémorisation ? ■ Les piles sont-elles dans le bon sens ?
Pas de déclenchement de la sirène lors d'une alarme	■ La temporisation de sortie de 2 minutes n'est-elle pas en cours ? ■ La temporisation de 10 secondes après un déclenchement n'est-elle pas en cours pour la sirène extérieur ?
Déclenchement de la sirène en puissance réduite	■ La temporisation de 10 secondes après le déclenchement d'une sirène extérieur n'est-elle pas en cours ? ■ La temporisation de 10 secondes après un déclenchement n'est-elle pas en cours pour la sirène d'intérieur ? ■ Le réglage du niveau sonore accessible depuis le clavier LCD est-il correctement réglié ? ■ Les piles sont-elles en bon état ?
Déclenchement de la sirène lors d'une mise en marche	■ La sirène est-elle fixée correctement sur le mur ? ■ Le capot est-il fermé et verrouillé ? ■ La pédale d'autoprotection est-elle correctement positionnée ?

... sur un détecteur de mouvement

Symptômes	Remèdes
Pas de bip sonore lors de l'appui sur la touche du détector	■ Le capot est-il fermé ? Le détector est-il mémorisé dans la centrale/transmetteur ? ■ Avez-vous mis les piles dans le détector ? ■ Les piles sont-elles en bon état et bien mises ?
Impossible de mémoriser le détector dans la centrale/transmetteur lors de l'appui sur la touche.	■ Le capot est-il fermé ? ■ Avez-vous mis les piles dans le détector ? ■ Avez-vous bien mis la centrale/transmetteur en mode mémorisation ?
Le voyant du détector ne s'allume pas lors d'un mouvement pendant la phase de test	■ Le détector est-il fixé à la bonne hauteur sur le mur ? ■ Avez-vous franchi au moins deux rayons (voir page 13) ? ■ Les piles sont-elles en bon état et bien mises ? ■ Les piles sont-elles installées dans le bon sens depuis au moins 1 minute ?
Déclenchement du système hors alarme lors d'une détction	■ Le détector est-il fixé correctement sur le mur ? ■ Le capot est-il fermé ? La pédale d'autoprotection est-elle correctement positionnée ?
Pas de déclenchement du système sous alarme lors d'une détction	■ Lapiece dans laquelle est positionnée le détector était-elle vide depuis plus de 2 minutes ? ■ Les commutateurs de groupe sont-ils correctement régés ? (voir page 9) ■ Vérifier la zone de couverture du détector.
Déclenchement intempestif système sous alarme	■ Le détector n'est-il pas place près d'une source de chaleur ? ■ Lapiece n'est-elle pas habitée par des animaux (rongeurs, oiseaux) ? ■ Des éléments dans le champ d'action du détector ne bougent-ils pas ? (rideau, plante lors d'un courant d'air)

... sur un détecteur d'ouverture

Symptômes	Remèdes
Pas de bip sonore lors de l'appui sur la touche du détector	■ Avez-vous mis la pile dans le détector ? Est-il ménorisé ? ■ La pile est-elle en bon état et bien mise (le + sur le dessus) ?
Impossible de ménoriser le détector dans la centrale/transmetteur lors de l'appui sur la touche.	■ Avez-vous mis la pile dans le détector dans le bon sens ? ■ Avez-vous bien mis la centrale/transmetteur en mode ménorisation ?
Le voyant du détector ne s'allume pas lors d'une ouverture ou fermeture de la porte pendant la phase de test	■ L'aimant est-il installé à une distance correcte du détector ? ■ Les repères sont-ils bien alignés ? (voir page 12) ■ La pile est-elle en bon état et bien mise (le + sur le dessus) ?
Déclenchement du système hors alarme lors d'une détction	■ Le détector est-il fixé correctement sur la porte ou la fenêtre ? ■ Le capot est-il fermé ? ■ La pédale d'autoprotection est-elle correctement positionnée ?
Pas de déclenchement du système sous alarme lors d'une détction	■ La temporisation de sortie de 2 minutes n'est-elle pas en cours ? ■ Les commutateurs de zones sont-ils correctement réglicés ? (voir page 9)

... sur un élément de commande

Symptômes	Remèdes
Impossible demettre en marche ou d'arrêter le système d'alarme	Avez-vous mis les piles dans le bon sens dans l'élement de commande? Est-il ménorisé? Les piles sont-elles en bon état et bien mises? L'élement de commande est-il ménorisé sur la centrale/transmetteur? Avez-vous entré à 3 reprises un code erroné? (le blocage dure 2 minutes).
Levoyant orange sur le clavier clignote	Voir le chapitre «Consulter les informations du système en local»,(voir page 46).

... sur un transmetteur téléphonique

Symptômes	Remèdes
Pas de bip sonore lors d'une mise en marche / arrêt du système	■ Avez-vous mis les piles dans le transmetteur ? ■ Les piles sont-elles en bon état et bien mises ? ■ Avez-vous bien programmé le bip sonore sur le transmetteur ? (voir page 30).
Pas de transmission téléphonique lors d'une ararme	■ Avez-vous correctement programné les numérios du renvoi téléphonique ? ■ Youré système était-il sous alarme totale ? ■ La temporisation de renvoi téléphonique est-elle terminée ? ■ La prise du cordon téléphonique est-elle bien raccordée ?
Pas de transmission de SMS lors d'une mise en marche / arrêt (fonction accessible uniquement à partir du clavier LCD ultra plat)	■ Avez-vous correctement programné les numérios du renvoi SMS, les numérios de serveurs et validé le renvoi sur le code utilisé 2 ou 3 ? ■ Avez-vous bien effectué une mise en marche totale ou un arrêt à partir des codes utilisé 2 ou 3 ? ■ Le téléphone devant receivevoir le message SMS était-il en fonctionnement et joignable au moment du renvoi ? ■ Assurez-vous que votre opérateur téléphonique propose le service SMS (fonctionne sur ligne France Telecom).
Difficulté de paramétrer / piloter le transmetteur téléphonique à distance	Le fonction n'est pas totalement garantie hors ligne France Telecom.

Tableau des caractéristiques

Elément	Utilisation	Température utilisation	Auto-protection	Fonctionnement
Sirène d'intérieur	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Déclenchement d'une alarme sonore attenuée pendant 10 secondes (95 dB) puis 110 secondes en pleine puissance (112 dB) ou déclenchement de l'alarme pendant 2 minutes en mode attenué 95 dB selon paramétrage.
Sirène extérieur avec flash	Extérieur sous abri	- 25 à + 55 °C	Ouverture Arrachement	Pas de déclenchement de l'alarme sonore pendant 10 secondes puis alarme sonore attenuée pendant 10 secondes (90 dB) puis 100 secondes en pleine puissance (108 dB). Déclenchement du flash pendant 120 secondes.
Clavier LCD ultra plat	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Retour d'informations visuelles lors des commandes. Visualisation possible d'un journal d'événement. Commands directes de l'alarme ou des automatismes via les touches sommit et sommit.
Clavier de commande	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	3 types de mises en marche partielles, mise en marche totale et arrêt du système.
Décêuteur de mouvement	Intérieur	+ 5 à + 40 °C	Ouverture	Rayon d'action de 10 mètres avec un angle de 90°.
Décêuteur de mouvement pour petits animaux domestiques	Intérieur	- 10 à + 50 °C	Ouverture	Rayon d'action de 12 mètres avec un angle de 85°.
Décêuteur de mouvement pour gros chien	Intérieur	+ 5 à + 40 °C	Ouverture	Rayon d'action de 12 mètres avec un angle de 110°. Pas de détéction entre le sol et le détector.
Décêuteur d'ouverture	Intérieur	- 10 à + 55 °C	Ouverture	Distance maximum entre aimant et détector de 10 mm sur du bois et de 5 mm sur du fer doux.
Décêuteur d'ouverture et de bris de vitre	Intérieur	- 10 à + 55 °C	Ouverture	Déctete le bris de vitre et l'ouverture d'une fenêtre.
Décêuteur d'ouverture de porte de garage	Intérieur	- 10 à + 55 °C	Ouverture	Déctete l'ouverture d'une porte de garage.
Décêuteur d'ouverture de volet roulant	Intérieur	- 10 à + 55 °C	Ouverture	Déctete un soulèvement de 5 cm de la première lame du volet.
Décêuteur audiosonique de bris de vitres	Intérieur	+ 5 à + 40 °C	-	Déctete le bris de vitre de fenêtres donnant sur l'extérieur uniquement.
Décêuteur de fumée	Intérieur	+ 5 à + 40 °C	-	Déctete la présence de fumée au niveau du détector. Il doit être impérativement placé au plafond.
Décêuteur de présence d'eau	Intérieur	+ 5 à + 40 °C	-	Déctete la présence d'eau au niveau des electrodes.
Décêuteur de coupure secteur	Intérieur	+ 5 à + 40 °C	-	Déctete une coupure de courant.
Télécommandes	Intérieur	+ 5 à + 40 °C	-	Mise en marche / arrêt du système. Retour d'information visuelles lors des commandes (suivant modèle).
Transmetteur téléphonique	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Utilisable uniquement sur ligne analogique compatible numérotation par codes DTMF. Paramétrage distant en mode vocal par codes DTMF (necessite une ligne France Telecom). Paramétrage local avec le clavier LCD ultra plat. Enregistrement depuis un téléphone distant d'un message vocal accompagnant le message d'alarme pré-enregistré. Transmission téléphonique vocale ou numérique (pour la télésurveillance) pour les alarmes avec possibité de différer l'envo jusqu'à 30 secondes (pour évierer de transmettre en cas de fausse manipulation). Envoi possible de SMS lors des mises en marche/arrêt sur les deux codes d'accès. Mise en marche totale/arrêt à distance en mode vocal par appui sur les touches du combiné (codes DTMF).

Taux d'humidité maximum de 75%, pour tous les éléments.

Acces à distance 41, 42, 45 ADSL 22, 27 Annonce d'accueil 41, 42 Arret de I'alarme. 44 Automatismes 32,40,47 Autoprotection 50 Bips sonores 11, 20, 21, 30, 34, 43, 44, 51 Code installateur et codes utiliser 24, 25, 40, 41, 51 Codes SOS silence et SOS ^+ sirené 25,43,45 Date 28, 41 Déclenchement immédiat 9 Déclenchement temporisé 9 Eclairage 33, 35 Heure 28, 41 Historique 28,49 Mémorisation d'éléments supplémentaires 11, 31 Mise en marche 8, 25 (menu 26), 44, 45 Mise sous alarme automatique 34 Numero de renvoi 26, 27, 40 Personnalisation des éléments 28 Piles 50 Plan de déroulement des menus 24, 29 Portee radio. 7 Simulation de presence avec luminaire 35 Simulation de presence avec volets roulants 36 SMS 26, 27, 47 Volets roulants 33, 36 Zones (A, B, C) 8, 9, 40, 41, 42, 46

MOTORISATION POUR VOLETS ROULANTS

MOTORISATION POUR STORES

MOTORISATION POUR PORTES DE GARAGE

MOTORISATION POUR PORTAILS

ÉCLAIRAGE

SYSTÈME D'ALARME RADIO SANS FIL

Service consommateurs

1, place du Crétey

74300 CLUSES

N' AZUR

0810121237

Prix d'un appel local depuis un fixe

Fax:[phone]

E-mail : [e-mail]
