MODE D'EMPLOI ASR 5000 SOMFY
Manuel d'installation et d'utilisation
Bienvenue
Nous vous remercions d'avoir besoin un système d'alarme SOMFY.
Qui est Somfy?
Somfy développement, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy repondent à vos attentes de sécurité, comfort et gain de temps au quotidien.
Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maitrisé technologique dans le monde entier.
Ce produit respecte les exigences de la norme europeenne EN 50130-4 et est conforme aux exigences essentielles de la directive europeenne R&TTE 1999/5/CE. www.somfy.com/CE
! Avertissement !
Les éléments d'un système achetés en kit sont déjà reconnus par la centrale. Notre système est prét à l'emploi une fois l'installation murale réalisée, les piles installées et les tests de bon fonctionnement effectuels. En page 8, vous trouvez un mode d'installation rapide.
En revanche, les éléments achetés séparément doivent être mémorisés dans la centrale (p.18)
Pour autant, nous vous recommendons fortement :
■ de litre attentivement ce manuel d'installation en suivant très précisé pas à pas les indications de montage et de fonctionnement pour utiliser dans les importantes conditionsYOUR系統e d'alarme;
de bien conserver ce manuel pendant toute la durée de vie du produit. Il pourrait vous être utile si vous decidez d'ajouter des éléments à votre installation.
Quelques conseils et astuces
Il est par ailleurs indispensable, pour assurer votre sécurité, d'observer au niveau du comportement un minimum de précautions :
activer systématiquement votre système d'alarme en votre absence en vous assurant qu'il fonctionne correctement;
verrouiller toutes les issues (portes, fenêtres,...);
ne jamais laisser une télécommande visible ou facilement repéritable;
ne jamaismettre enevidence un code d'acces duclavier de contrôle;
ne jamais laisser sur votre répondeur un message signalant votre absence.
Recommendations
Pour assurer le fonctionnement optimal du système, il est recommando de bien désir l'emplacement de chaque élément.
Votre installation peut composer 40 éléments maximum.
Assurer une bonne réception radio
La bonne propagation des ondes radio dépend de la nature des millieux à traverser. En fonction du type de construction (chalet, types de murs et de cloisons, immeuble à structure métallique,...), la portée des ondes radio sera plus ou moins élevée. Pour tous les éléments, il est recommandé de :
éviter de les fixer sur des parois métalliques et dans les lieux confinés;
les fixer à une hauteur minimum de 2m (sauf contre-indication) et respecter une distance inférieure à 30 mètres entre les éléments et la centrale pour un même niveau d'habitation.
Assurer le bon fonctionnement du système d'auto-protections
Pour chacun des produits (centrale, sirène, passerelle téléphonique ou clavier de contrôle),choisir un emplacement mural avec un bon etat de surface pour assurer l'efficacite des auto-protections à l'arrachement (protection contre le vandalisme).
Principe de fonctionnement 4
Comment fonctionne mon système d'alarme ?
Une alarmé facile à vivre
Un système complètement évolutif
Mise en service rapide 8
Les éléments : installation et fixation 9
Les détecteurs d'intrusion
Les claviers de contrôle
Les sirenes
La passerelle téléphonique
Les détecteurs spécifiques
Enregistrement des éléments 18

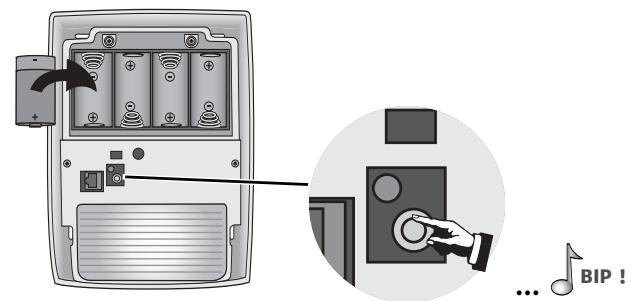

Enregistrement d'une passerelle téléphonique 19

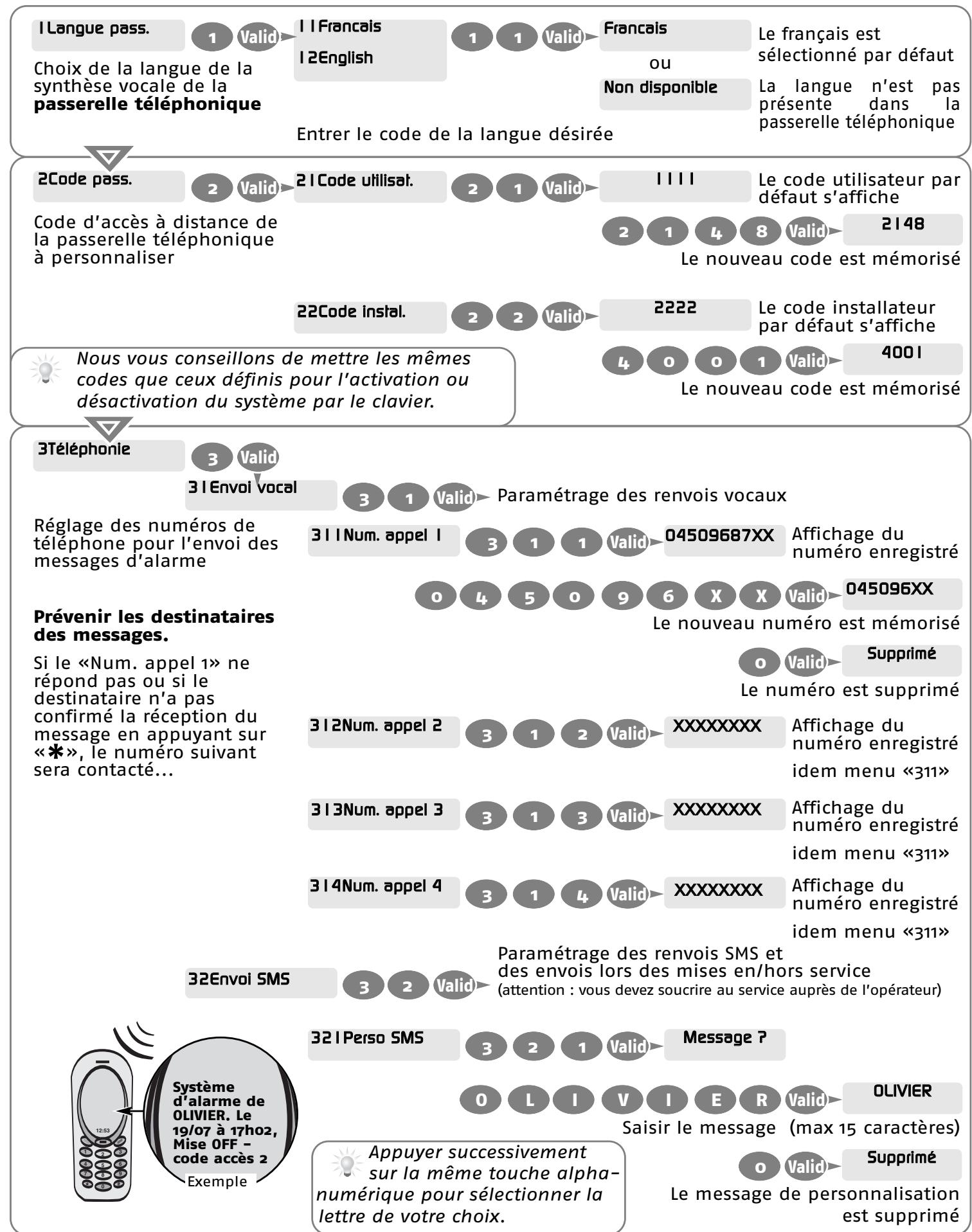

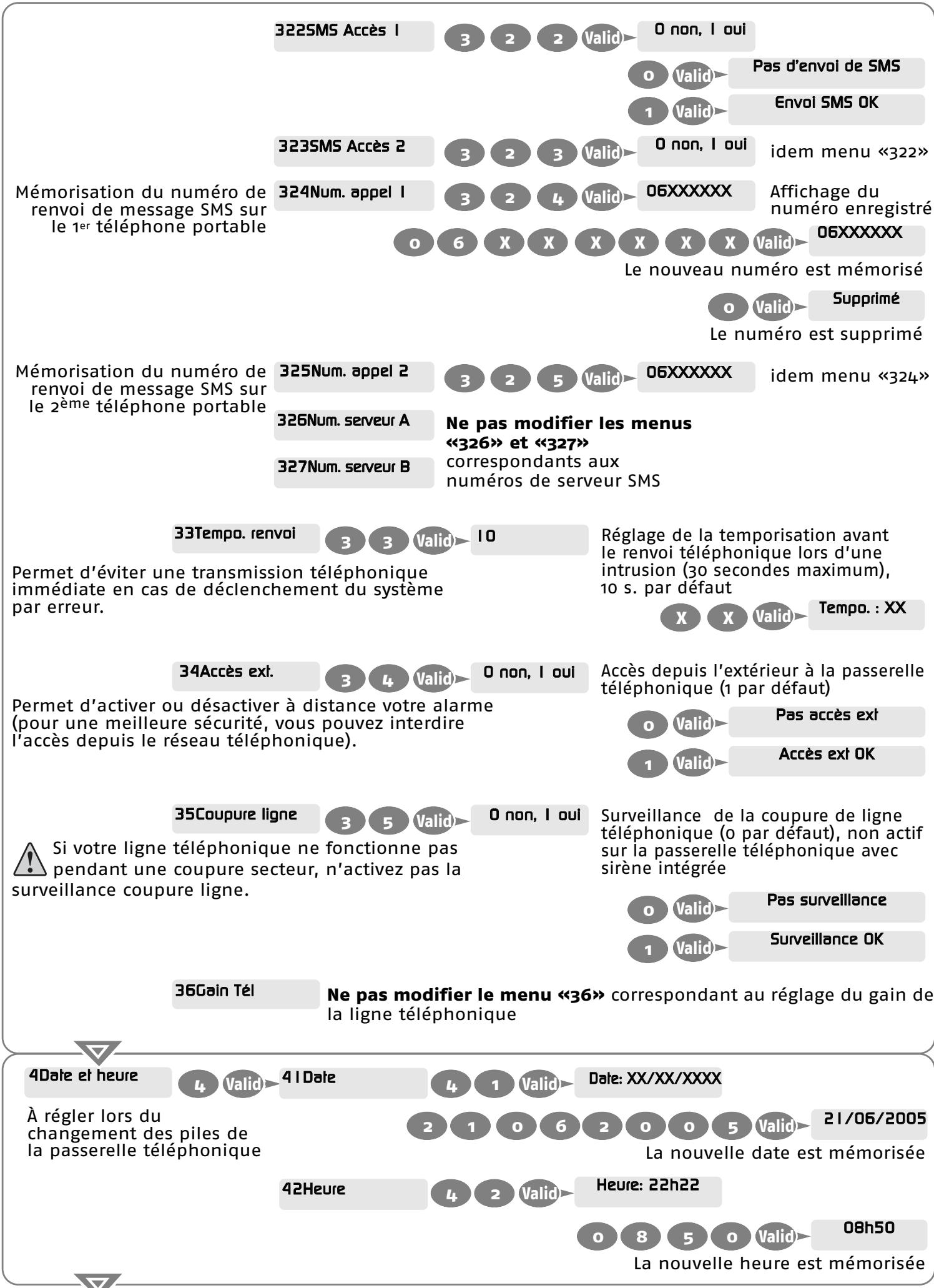

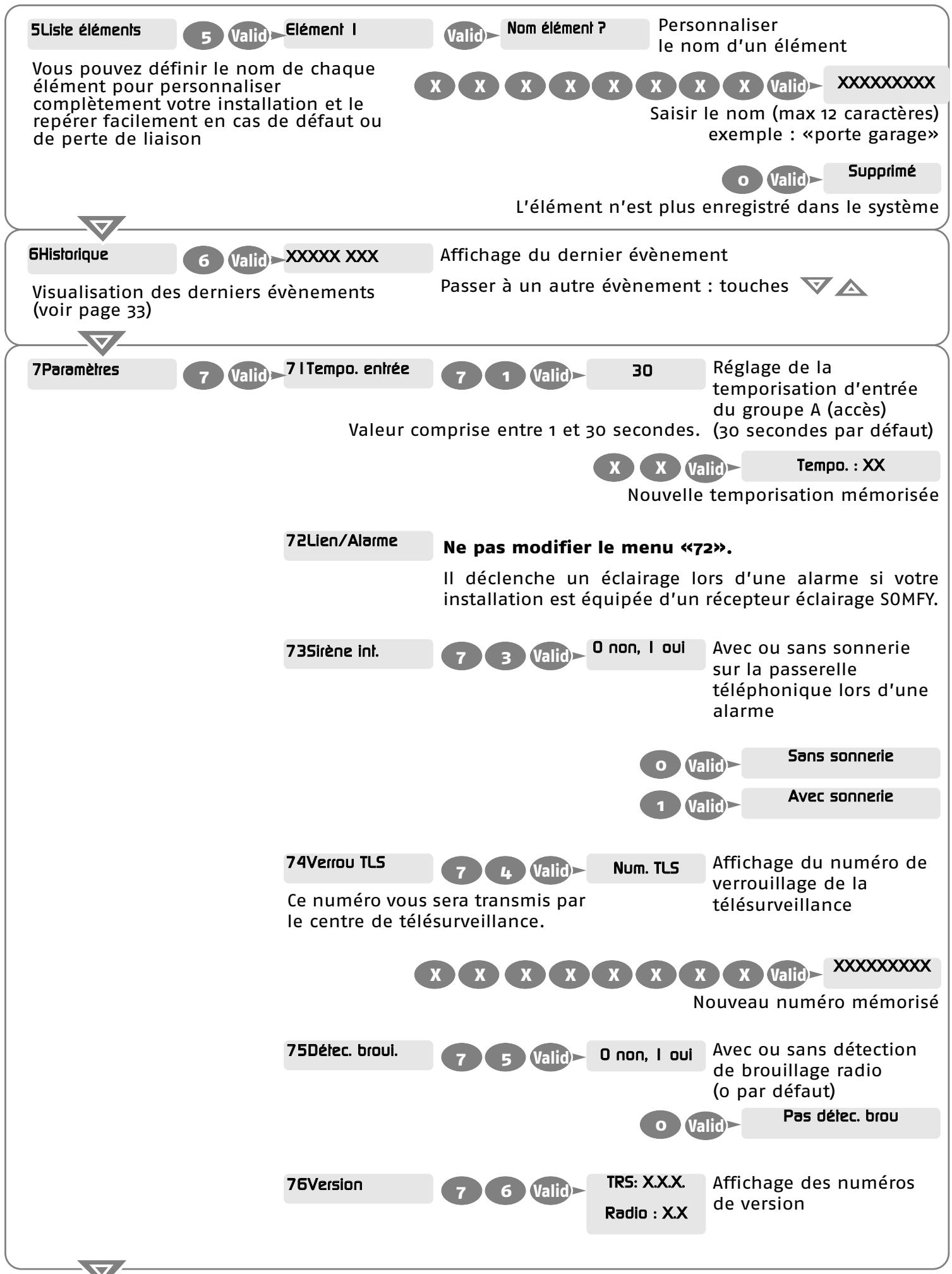

Personnaliser l'installation 21
Activer/Désactiver les bips sonores

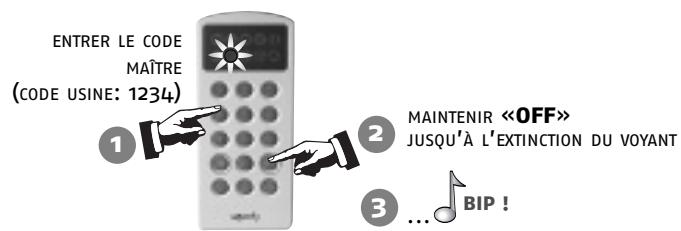

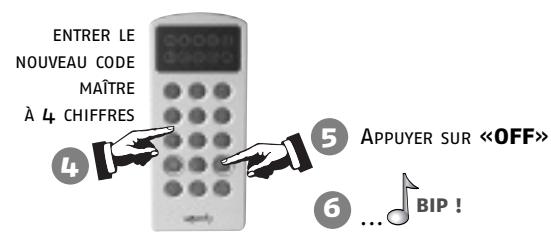

Personnaliser le code du clavier de contrôle

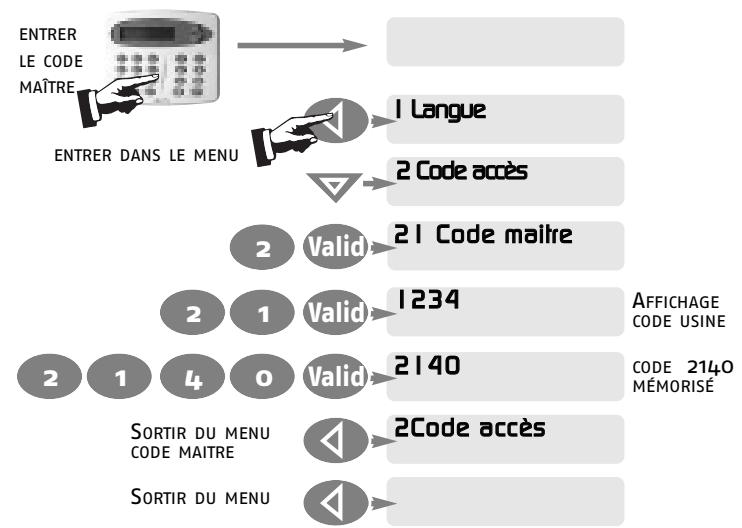

Personnaliser les paramètres depuis un clavier de contrôle avec écran LCD
Personnaliser les paramètres de la passerelle téléphonique depuis un clavier de contrôle avec écran LCD
Personnaliser les paramètres de la passerelle téléphonique à distance
Commander vos automatismes SOMFY à partir du clavier de contrôle avec écran LCD
Déclencher automatique l'éclairage lors d'une alarme
Tester l'installation 29
Utiliser le système 30

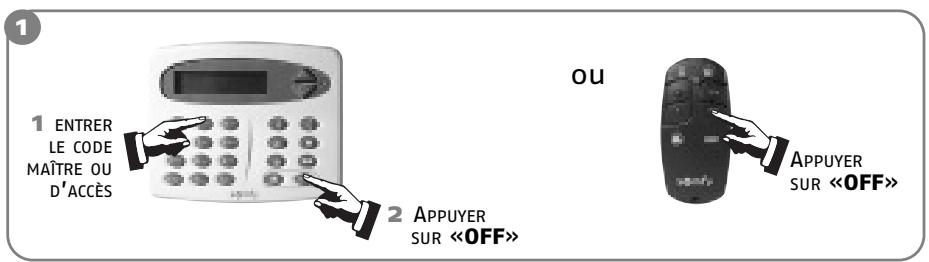

Arrêter le système d'alarme

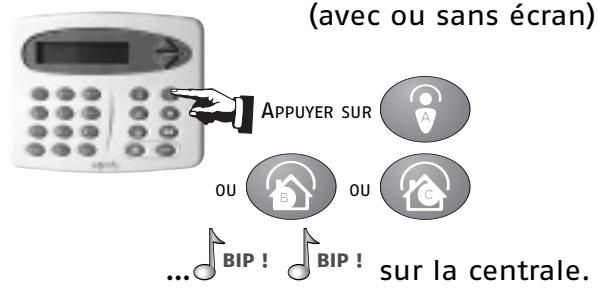

Activer l'alarme en mode presence

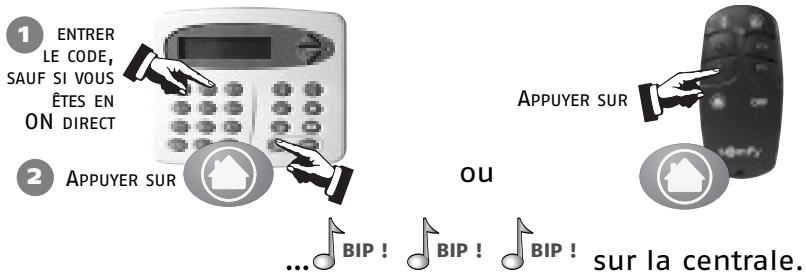

Activer l'alarme en mode absence

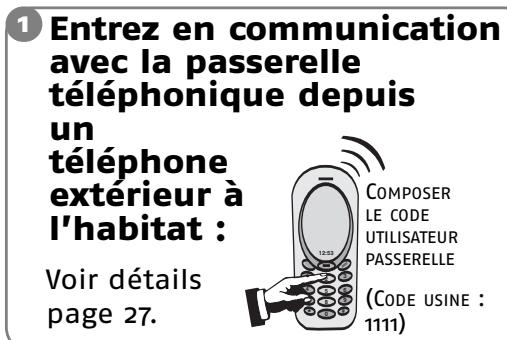

Activer/Désactiver le système d'alarme à distance
Consulter les informations transmises par le système
Consulter les informations transmises par SMS
Synthese de fonctionnement du système 32
Remplacement des piles 34
Réinitialisation du système 35
Problèmes rencontres 36
Tableau de caractéristiques 38

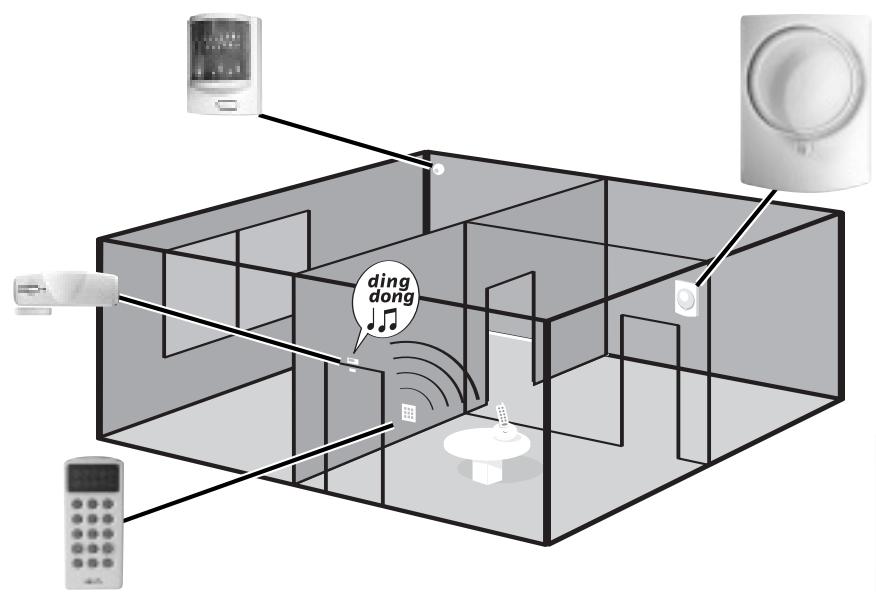

Comment fonctionne…
… mon système d'alarme ?
HABITAT ≤ 2 PIECES
Activer

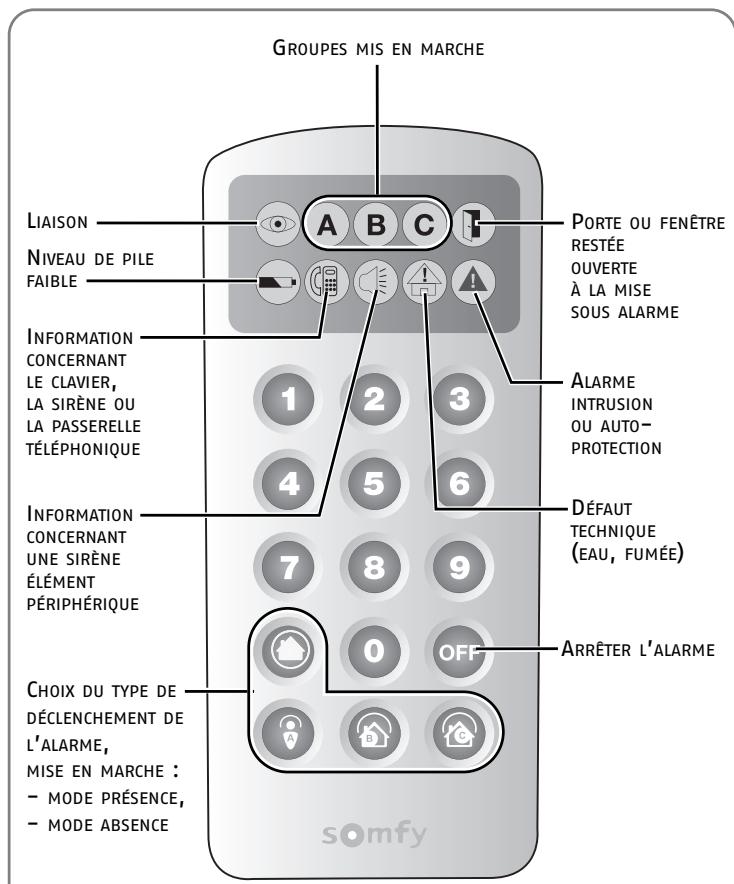

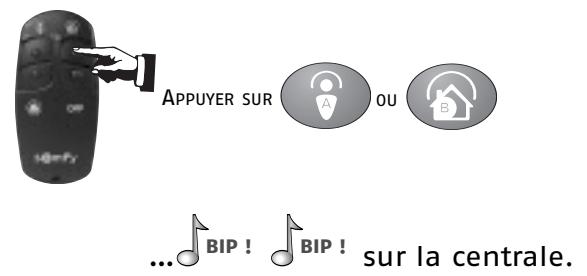

Les claviers (avec code(s) d'accès) et télécommandes
permétten de contrôler vosystème d'alarme, indépendamment par groupe ou totalement.
CLAVIER DE CONTROLLE

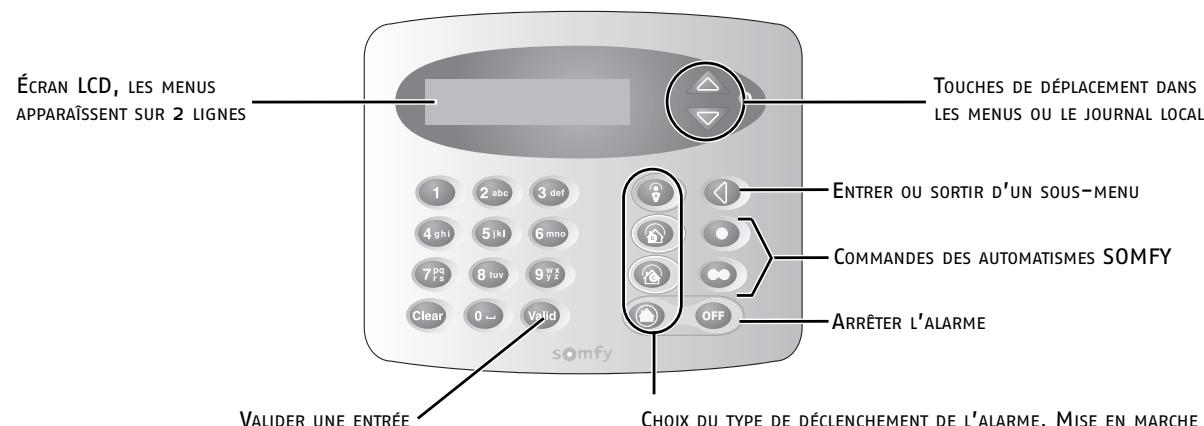

CLAVIER DE CONTROLE AVEC ÉCRAN LCD
Ils affichent par retard visuel l'etat du système lors de l'utilisation. Le clavier de contrôle avec écran LCD permet une installation évoluée et personnalisée (fonction SMS avec la passerelle téléphonique...). Le clavier de contrôle avec l'écran LCD et la télécommande accès-alarme permettent de contrôle des automatismes Somfy.
TELECOMMANDE MARCHE/ARRET/ GROUPES
TELECOMMANDE MARCHE/ARRÉT
TELECOMMANDE ACCES-ALARME (AVEC CODE)
Détector
Les détecteurs de mouvement infrarouges détectent un déplacement associé à un dégagement de chaleur provoqué par une personne ou un animal dans une piece.
DETECTEUR D'OUVERTURE
Les détecteurs d'ouverture détectent une ouverture d'une porte ou d'une fenêtre. Positionnés sur les ouvertures de passage (porte d'entrée, portes fenêtres, portes de garage...), ils peuvent vous informer par «Ding-Dong» sur la sirène d'intérieur lors d'une détction.
D'autres détecteurs spécifiquenels permettent de protégger avec encore plus d'efficacité libre habitat (voir page 7).
DETECTEUR DE MOVEMENT

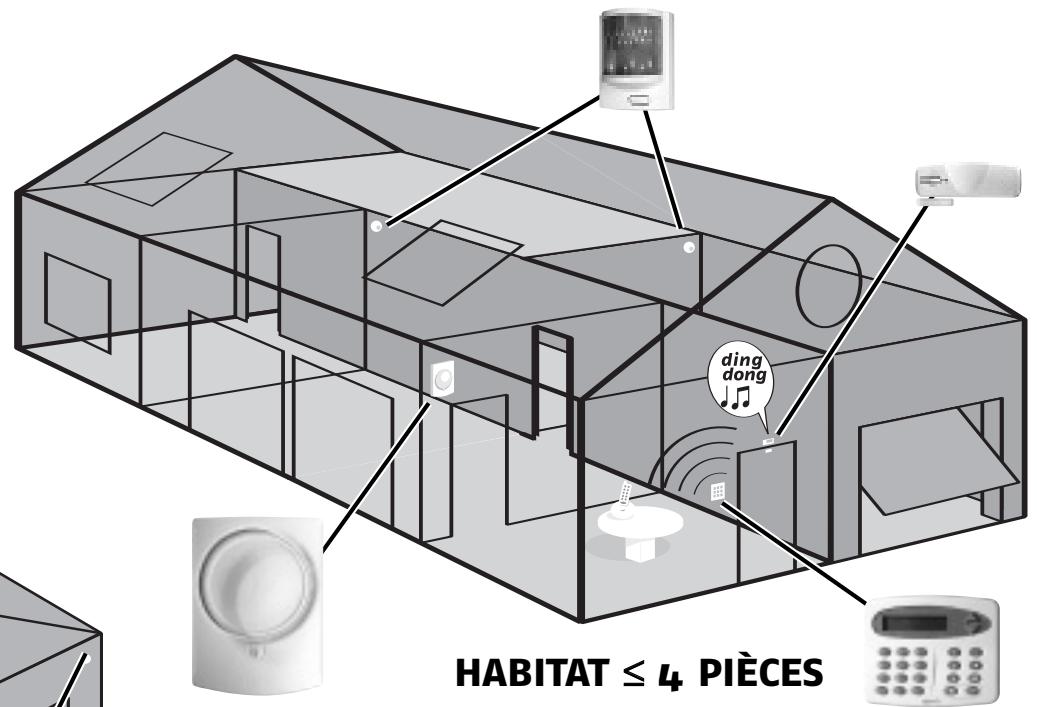

Dissuader, Alerter, Signaler - Analyser
Sirenes et Passerelle Télephonique ^(1) - 2 modes de fonctionnement
Modeprésence (fonction KIELA™)
La centrale et/ou sirené d'intérieur ou la passerelle téléphonique vous informe : «Ding-Dong», puissance réduite.
Mode absence
La montée en puissance des sirènes dissuadent l'intrus; la sirène d'extérieur avec flash alerte et signale à votre environnement proche une intrusion et la passerelle téléphonique envoie un ou plusieurs messages d'alarme.
PASSERELLE TÉLÉPHONIQUE
SIRENE D'EXTERIEUR AVEC FLASH
SIRENE D'INTERIEUR
La centrale analyse les informations envoyées par les détecteurs, déclenches les sirènes et la passerelle téléphonique.
HABITAT ≤ 4 PIECES
Systèmes d'alarme radio sans fil - Prêts à fonctionner, rapides et simples à installer
Les éléments du kit sont déjà enregistrés dans la centrale lors de la fabrication.
1
Tous les éléments de votre installation sont alimentés par piles.
Technologie radio bi-fréquence sécurisée
Procedé breveté et exclusif : la transmission du radio est réalisée sur 2 fréquences alternées qui ne sont à chaque instant le relais de l'autre pour assurer le transfert d'informations.
Auto-controi reigulier du système - Gestion de perte de liaison
Les éléments (sauf telécommandes) envoy pentiiodiquement à la centrale leur état de fonctionnement: niveau des piles, porte laissée ouverte,...
AutoProtection contre le vandalisme
En cas de vandalisme sur les éléments de vote installation, les sirenes se déclenchent pendant 2 minutes et la passerelle téléphonique vous envoie un message d'alarme.
La centrale, les sirenes, la passerelle téléphonique et les claviers sont protégés contre l'arrachement du mur et contre l'ouverture du capot.
Les détecteurs sont protégés contre l'ouverture de leur face avant.
Pour votre comfortsd'installation,les autoprotections ne fonctionnent qu'a partir de la première mise sous alarme.
Une alarmé facile à vivre
Protège jusqu'à 3 espaces de votre habitat
Groupe A

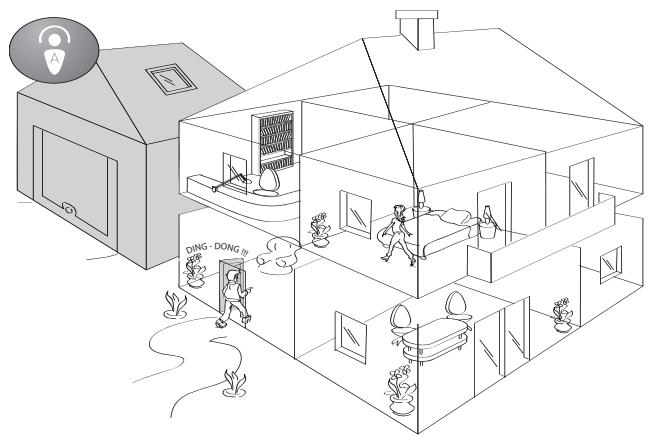

Les accès de votre habitat (porte d'entrée par exemple); Fonction KIELATM (Ding-dong)
une annexe isolée (le garage, par exemple)
Groupe B
Une partie non utilisée de votre habitation, par exemple, pendant la journée, un étage ou le sous-sol.

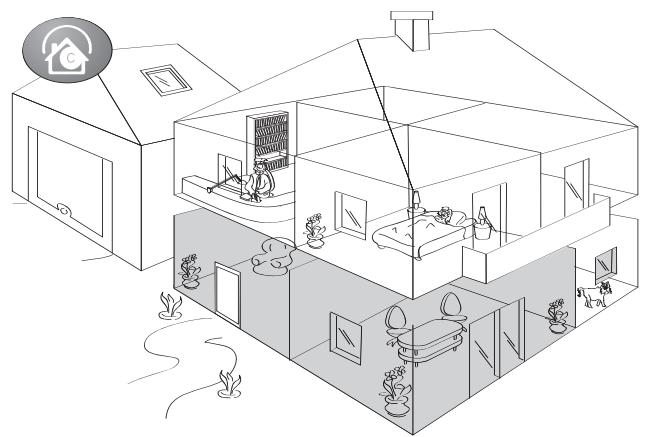

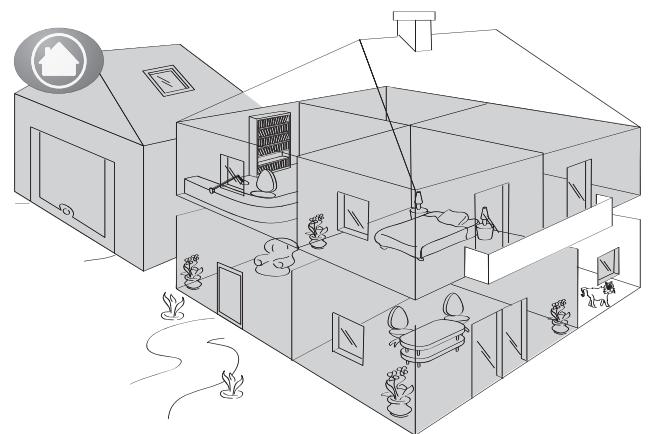

Groupe C
Une autre partie non utilisée de votre habitation, par exemple, pendant la nuit, le salon ou tout le rez-de-chaussée.
Mise en marche totale
Mode présence (fonction KIELATM) - Mode absence
Présence - « Je suis chez moi et je vis avec mon alarme » (1 ou 2 groupe(s) en service)
Mise en marche INDEPENDANTE des groupes de surveillance, Groupes A (accès et annexe), B et C :
Fonction KIELATM : surveillance des entrées et accès de l'habitat (porte d'entrée, portes fenêtres...). Je peux être informé de l'acciviée d'un visiteur ou d'un intrus par Ding-Dong ! (groupes A - accès).
Puisance réduite des sirènes : surveillance indépendante des groupes de l'habitat. Les sirènes se déclenchent avec une puissance réduite pour vous informer d'une intrusion (groupes A - annexe, B et C).
Absence - « Je ne suis pas chez moi, l'alarme est totale »
Mise en marche TOTALE du système d'alarme : l'habitat complet est sous alarme.

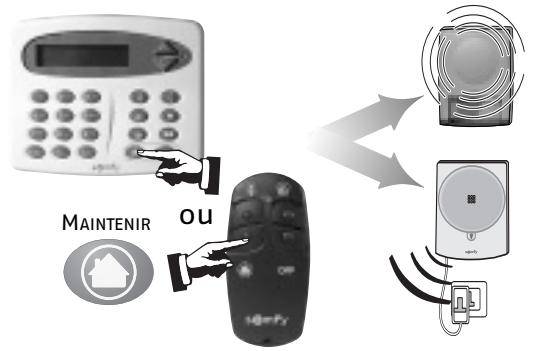

Toutes les sirènes se déclenchent, la passerelle téléphonique envoie un ou plusieurs messages d'alarme.
Vous voulez savoir que vous enfant est bien rentre de l'école? Vous voulez vérifier qu'une personne intervenant à domicile respecte ses horaires?
Si vous avez une passerelle téléphonique et un clavier de contrôle avec écran LCD, vous pouvez receivevoir un SMS pour être averti de l'entrée ou de la sortie de votre habitat d'une personne à qui vous aurez donné un code d'accès (voir page 24).
Un système totalement évolutif
| Vous souhaitez commander un automatisme S0MFY (motorisation de portail, porte de garage ou un éclairage) | Clavier de contrôle avec écran LCD ou télécommande accès-alarme |
| Vous souhaitez une mise en marche simplifiée et sans code | Télécommandes Marche/Arrêt ou Marche/Arrêt/Groupes |
| Vous avez plusieurs accès | Clavier de contrôle supplémentaire (avec ou sans écran) |
| Vous avez un chien | Détecteur de mouvement pour habitat avec chien |
| Vous avez un autre animal domestique | Détecteur d'ouverture judicieusement placé. |
| Vous avez un garage | Détecteur d'ouverture de porte de garage |
| Vous souhaitez un niveau de protection supplémentaire pour être alerté, vous ou un partenaire de télésurveillance. Vous souhaitez contrôleur votre système d'alarme lorsque vous étés au bureau ou en vacances, même à l'étranger. | Passerelle téléphonique |
| Vous souhaitez dissuader un intrus d'entrez chez vous, alerter votre voisinage et signaler que votre système s'est déclenché. | Sirène d'extérieur avec flash |
| Vous souhaitez compléter la dissuasion dans une autre partie de votre habitat. | Sirène d'intérieur |
| Vous avez des portes fenêtres et des baies vitrées | Détecteur d'ouverture et de bris de vitre |
| Un détecteur audio-sonique et de bris de vitre | |
| Vous souhaitez que votre système se déclenché en cas d'incendie | Détecteur de fumée |
| Vous souhaitez être prévenu en cas d'inondation (exemple : machine à laver) | Détecteur de présence d'eau |
Mise en service rapide
Une installation rapide en 6 étapes maximum
Déterminer l'emplacement des éléments et des groupes de détecteurs.
(groups A - accès - annexe, B ou C, voir page 9)
Fixer les éléments au mur.
(voir page 10)

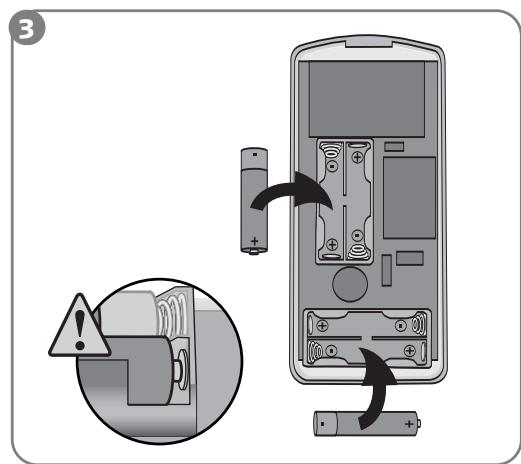

Insérer les piles dans les éléments.
(voir page 10)
Commencer par les détecteurs et les claviers, terminer par les sirènes et la passerelle téléphonique.

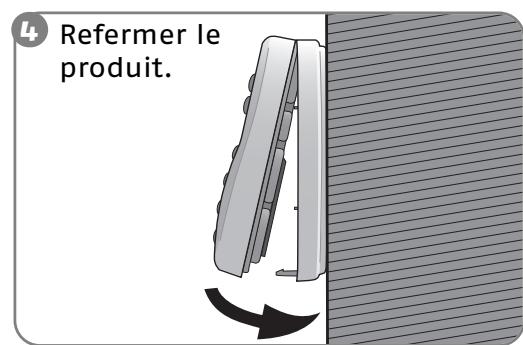

Refermer les capots de chacun des éléments.
(voir page 10)
Commencer par les détecteurs et les claviers, terminer par les sirènes et la passerelle téléphonique.
Régler les paramètres de l'installation.
(voir page 21)

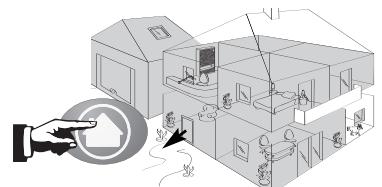

Tester votre installation.
(voir page 26)
Passer à la page 27 pour l'utilisation du système.
Les éléments : installation et fixation
Les détecteurs d'intrusion

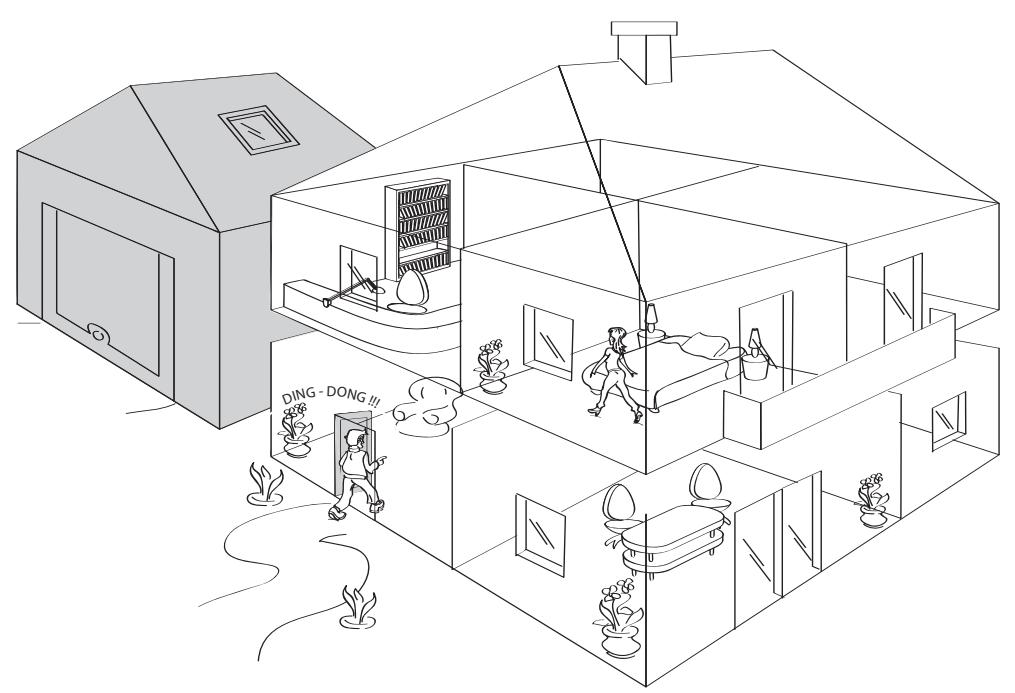

Choix du groupe de surveillance pour chaque détecteur
Lechoix du groupe de surveillance et du mode de déclenchement se fait, pour chaque détecteur d'intrusion (détecteur de mouvement ou détecteur d'ouverture), en utilisant les commutateurs situés à l'intérieur de ces produits.
Ils doivent être configurés au moment de l'installation de l'élement.
Pour personneliser ce choix, placer les commutateurs 1 et 2 comme suit :
| Choix du groupe(voir page 6) | Position des commutateurs | Ce qui se passé en cas d'intrusion | ||
| modeprésence(1 ou 2 groupe(s) en service)« Je suis chez moi etje vis avec mon alarme » | mode absence(3 groupes en service)« Je ne suis pas chez moi,l'alarme est totale » | |||
| A - accès(uniquement pourdéTECTeursd'ouverture) | Fonction KIELATM:Ding Dong IMMÉDIAT | Déclenchement RETARDE dessirènes (à l'issue de latemporisation d'entrée)Transmission téléphoniqued'un ou plusieurs messagesd'alarme* | ||
| A - annexe | Déclenchement IMMÉDIAT de la sirène d'intérieur EN PUISSANCE RÉDUITE | Déclenchement IMMÉDIAT de la sirène d'intérieurDéclenchement, après10 secondes de la sirène d'extérieur avec flashTransmission téléphoniqued'un ou plusieurs messagesd'alarme* | ||
| B | ||||
| C | ||||
- si vous possédez une passerelle téléphonique.

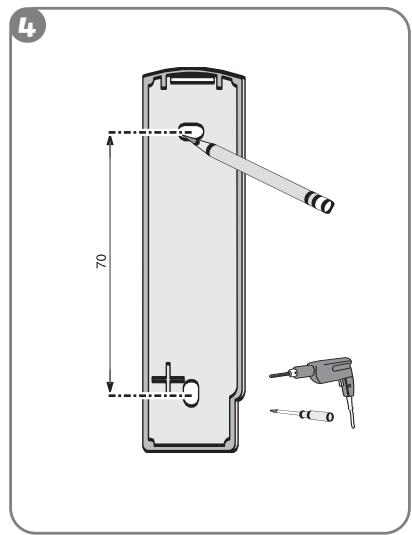

Les éléments : installation et fixation

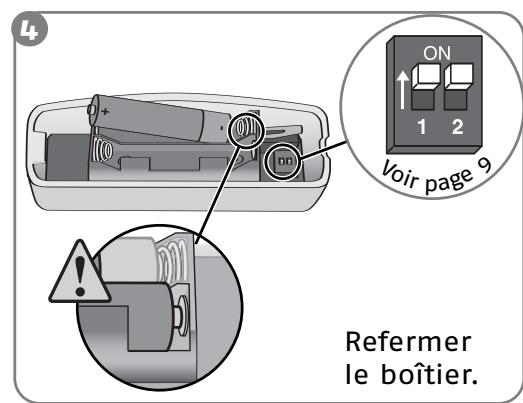

Détectord'ouvertu

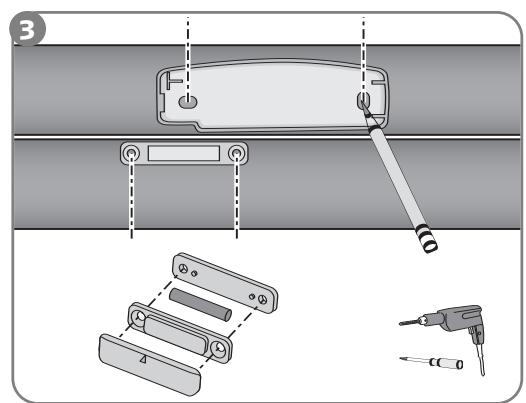

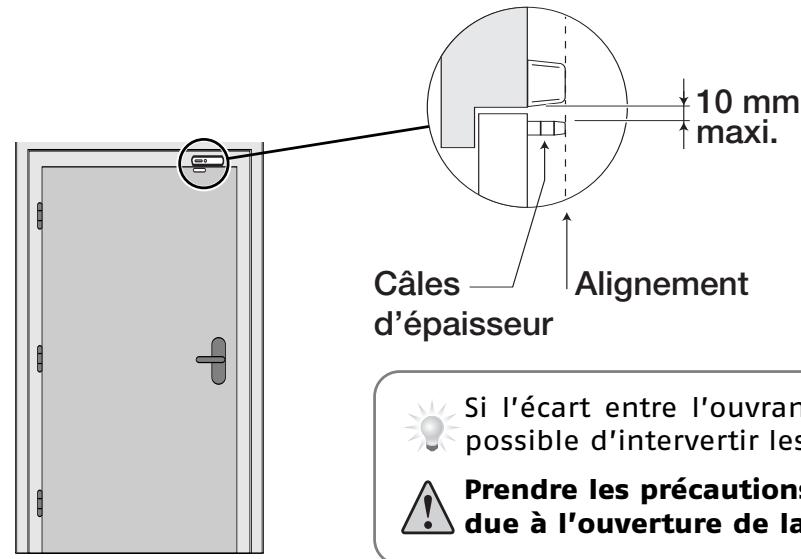

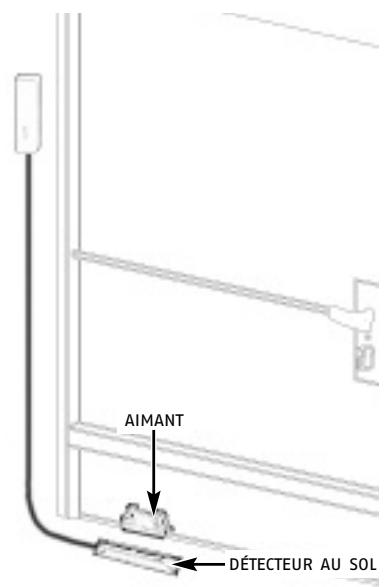

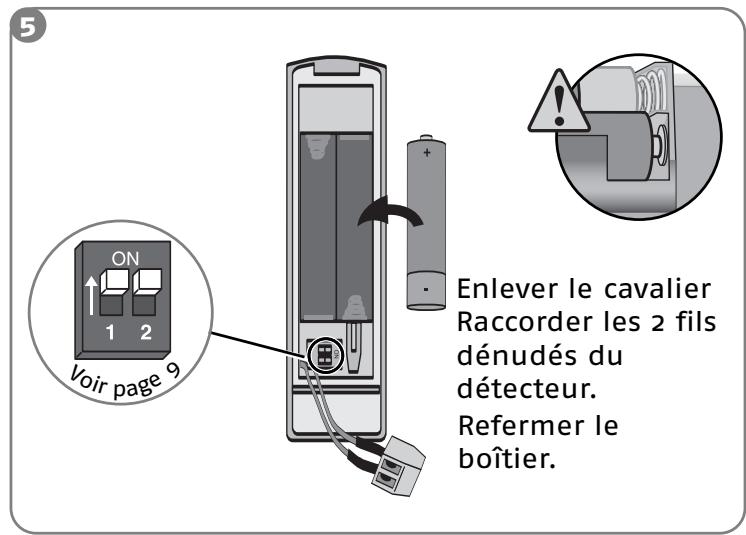

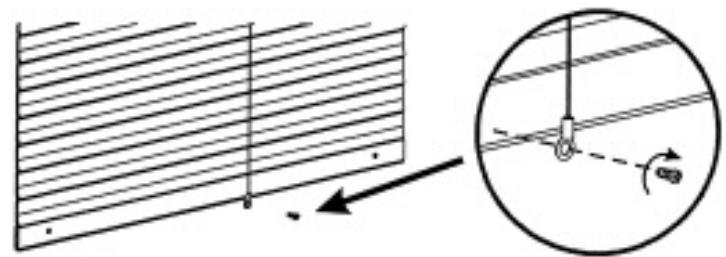

Placer le détecteur à l'intérieur de votre habitation sur le montant de la partie ouvrante, soit horizontally, soit verticalément du côté ouvrant (à l'opposé des gonds).
Le détector et son porte-aimant doivent être disposés avec un parfait alignement entre le repère placé à la base du détector et le repère placé sur l'aimant.

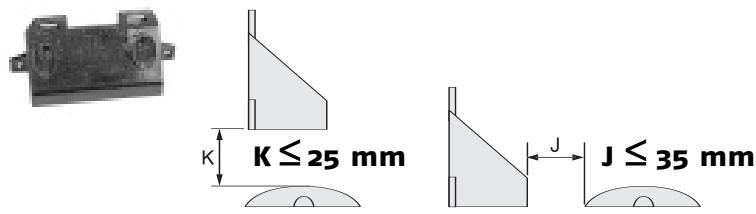

Utiliser une ou plusieurs cales d'épaisseur fournies dans l'emballage pour effectuer le réajustement.
Si I'ecart entre I'ouvrant et le dormant est trop important, il est possible d'intervertir les 2 parties du produit.Mais...
! Prendre les précautions nécessaires pour éviter la détérioration due à l'ouverture de la porte ! Montage déconseillé.

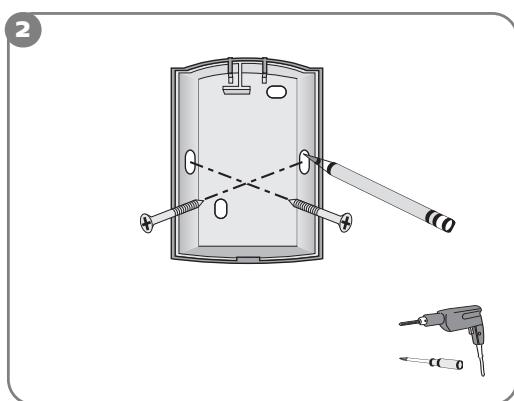

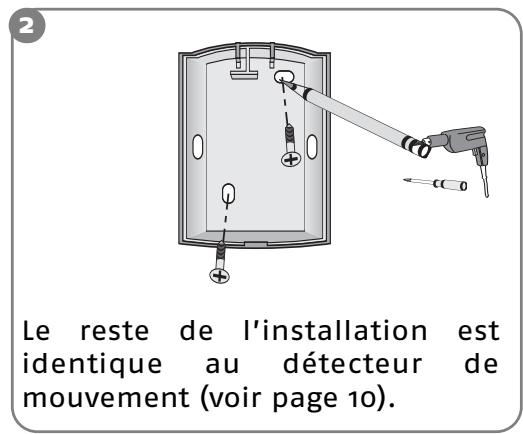

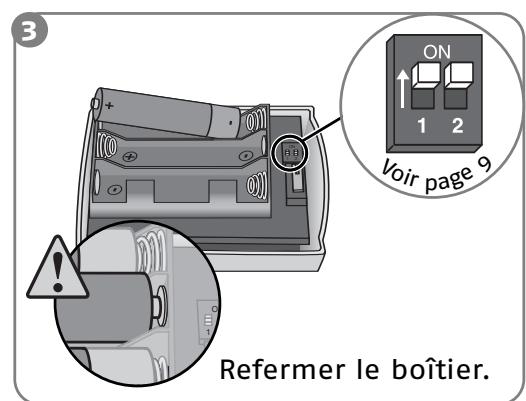

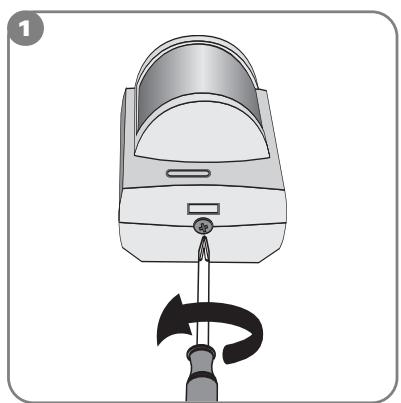

Déteur demouvement

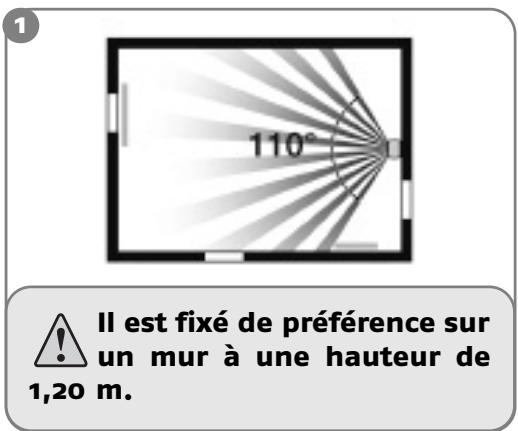

Pour protéger le plus de surface, le détecteur pourra être placé dans l'angle d'une pièce à 2,30 m du sol.
Les détecteurs sont sensibles à la chaleur : ne jamais orienter le détector de mouvement directement vers une fenêtre, au dessous ou en face d'une
source de chaleur (radiateur, convecteur ou cheminée) ou dans une veranda pour éciter tout déclenchement intempestif.

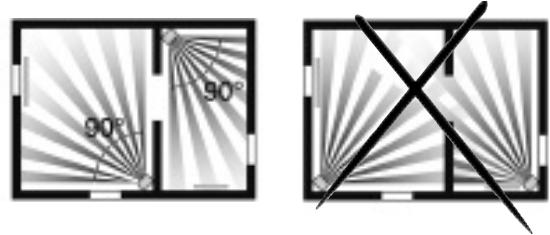

Les rayons des différents détecteurs de mouvement ne devront pas se croiser.
Les éléments : installation et fixation

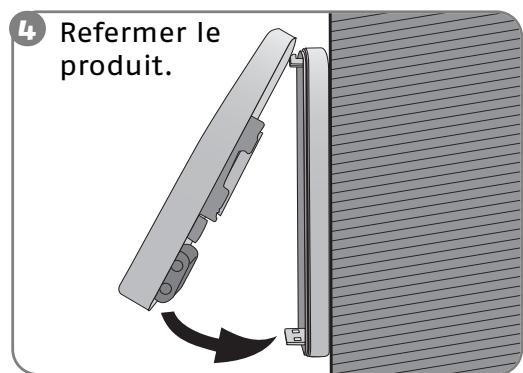

Les claviers de contrôle

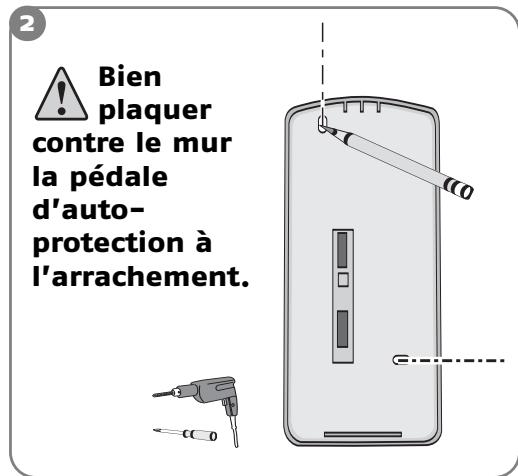

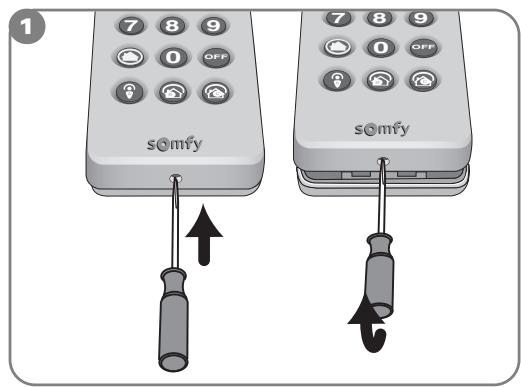

Clavier de contrôle

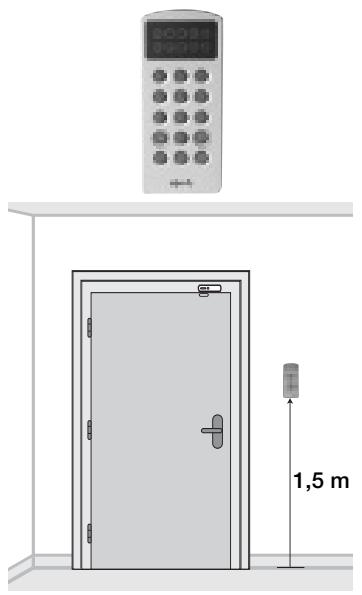

Il doit être à l'intérieur de l'habitat. Il est conseillé de l'installer après de la porte d'entrée.

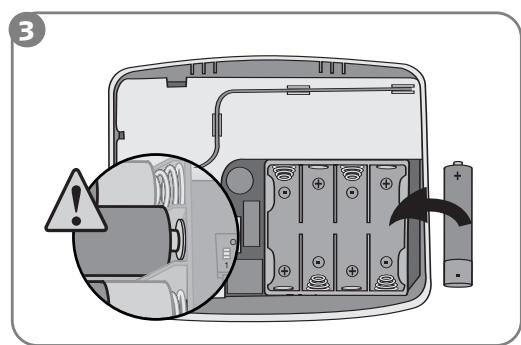

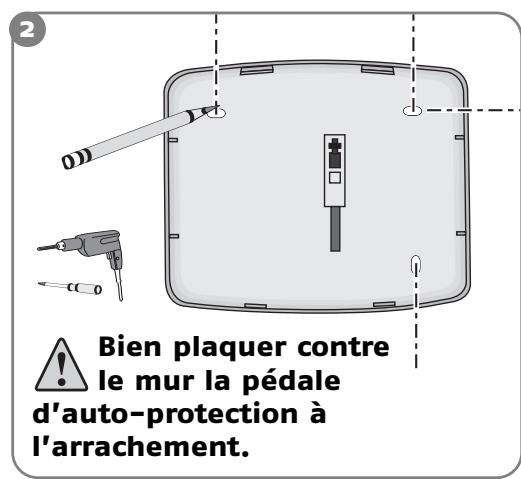

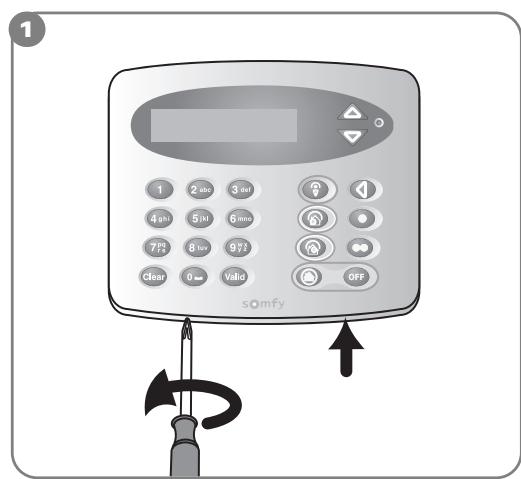

Clavier de contrôle avec écran LCD

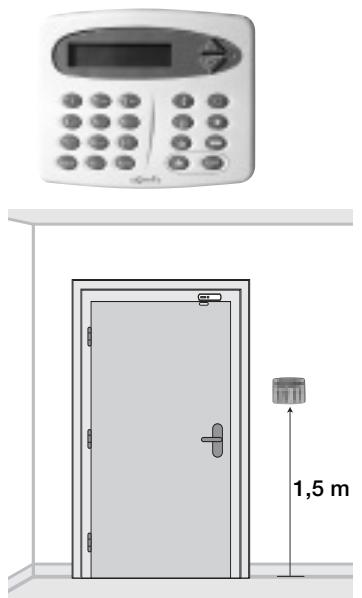

Il doit être à l'intérieur de l'habitat. Il est conseillé de l'instructor pres de la porte d'entrée.
Les éléments : installation et fixation

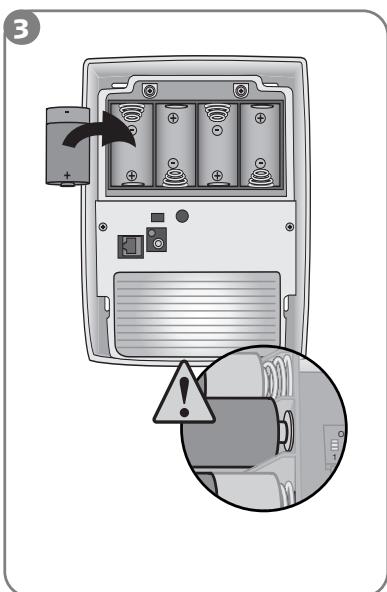

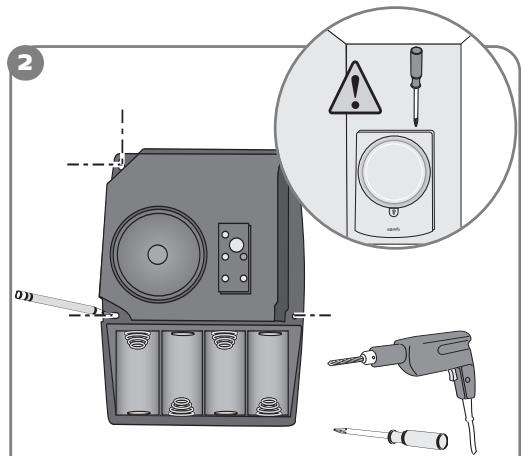

Les sirenes

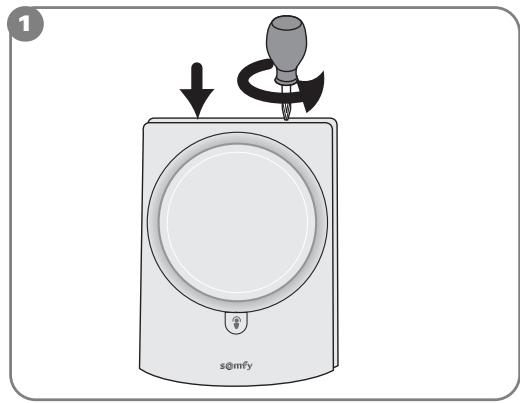

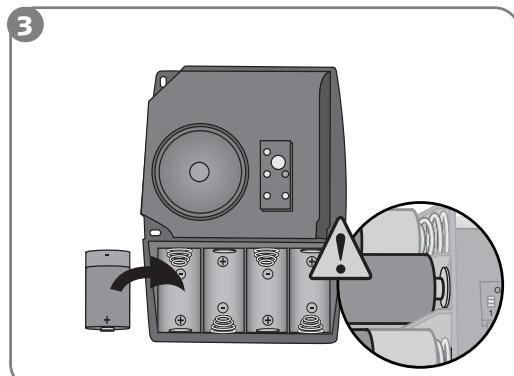

Sirene d'intérieur

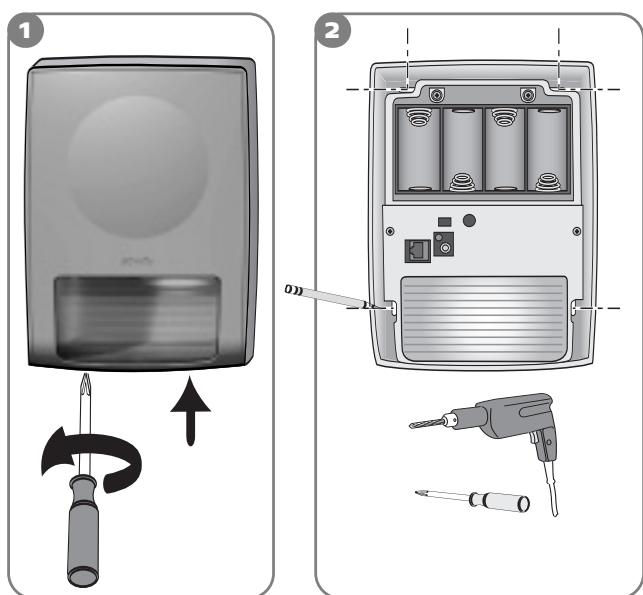

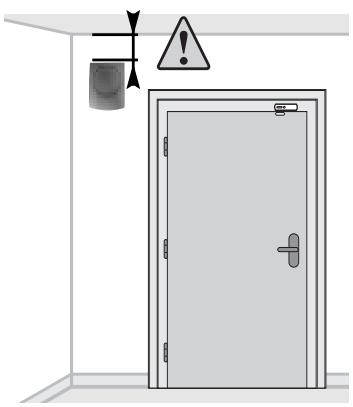

Elle doit être de préférence installée au centre de l'habitat pour uneudailleure propagation sonore, en hauteur et difficile d'accès.
Laisser la place au dessus pour passer le tournevis.
Les chevilles et vis fournies peuvent ne pas etre adquates a votre mur.

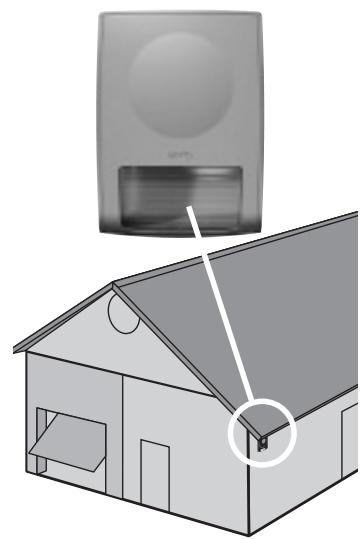

Sirène d'extérieur avec flash
Le produit est protégé contre le ruisellement, la condensation et l'humidité à condition d'être fixé dans le bon sens (flash vers le bas). Pour une durée de vie optimale des piles, il est recommendé de lemettre à l'abri du soleil et de l'eau.
Les éléments : installation et fixation

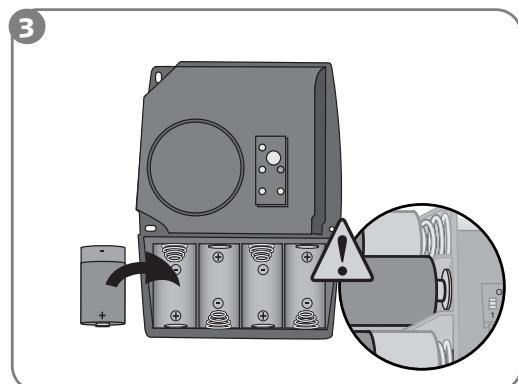

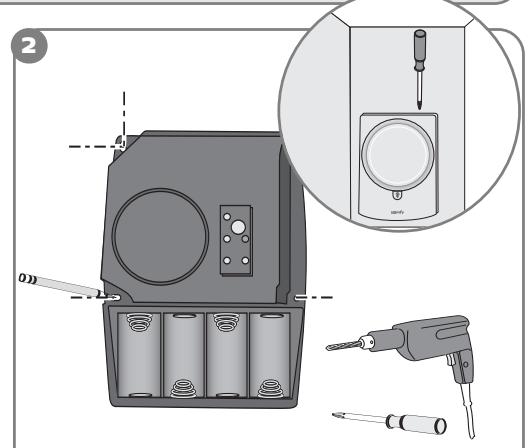

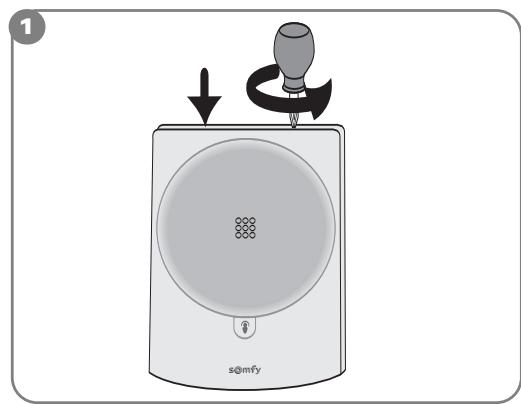

La passerelle téléphonique
(avec ou sans sirène intégrée)
Elle doit être installée proche de la prise téléphonique et difficile d'accès. Tous les téléphones (fax et répondeurs) doivent être branchés derrière la passerelle téléphonique.
Laisser la place au dessus pour passer le tournevis.
Les chevilles et vis fournies peuvent ne pas etre adquates a votre mur.

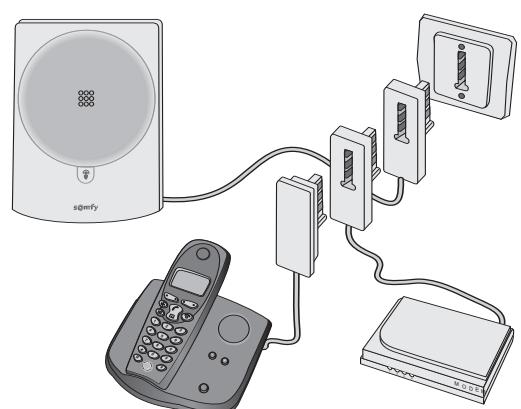

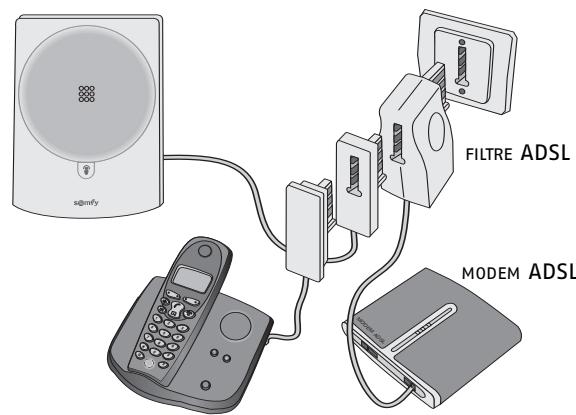

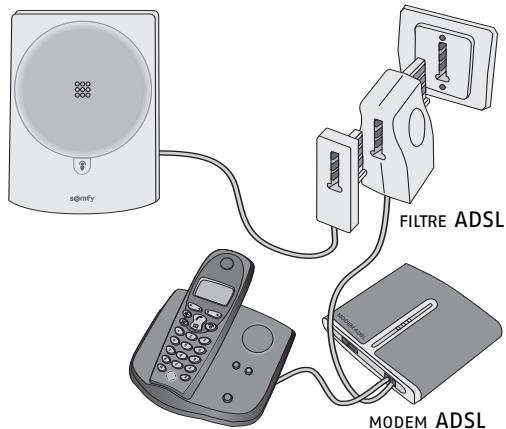

Cas particuliers de raccordements
L'ordre de branchement dépend de votre installation téléphonique.
You've aze un abonnement ADSL :
Vous n'avez pas d'abonnement ADSL :
MODEM ORDINATEUR SI VOUS EN POSSED
Vous avez un abonnement ADSL avec une ligne téléphonique dite «voix sur IP» :
Vous nevez, dans ce cas, garder votre ligne téléphonique classique.
Les éléments : installation et fixation
Les détecteurs spécifique
Déteur de mouvement pour habitat avec chien
Detecteur d'ouverture et de bris de vous
Il déetecte la vibration exercée sur la vente lors d'une tentative d'intrusion.
Le capteur et son aimant se monte de la même manière que pour le détecteur d'ouverture (voir page 10).

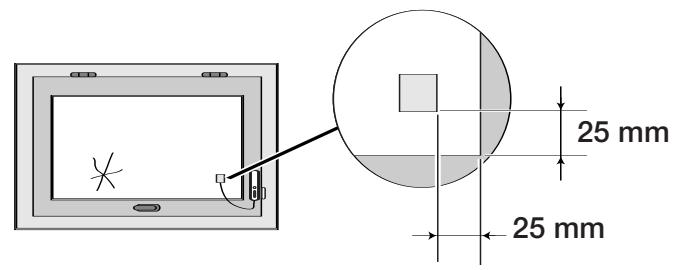

Coller la sonde de bris de vitres dans un coin de la fenêtre à 2,5 cm de l'angle à l'aide de son adhésif double face sur une vitre propre et sèche à une température idéale comprise entre 21 °C et 35 °C. Appuyer fermement sur la sonde de bris de vitre pour assurer un collage efficace.
Detecteur audio-sonique de bris de vitres
Il déetecte la fréquence acoustique de l'explosion du bris de verre et l'écart de pression entre l'intérieur et l'extérieur de l'habitat. Il ne protège, donc, que les vitres donnant vers l'extérieur.
Il devra'était éloigné d'au moins 1,20 m de sources de perturbations sonores (telles que télévision, enceintes acoustiques, tuyau d'évacuation, portes,...).
Le bris de vitre sera détecté dans un rayon de :
6 m pour des vitres en verre ordinaire ou en double vitrage (2,4 à 6 mm d'épaisseur).
3,65 m pour des vitres en verre trempe ou feuilleté (3,2 à 6,4 mm), ou tout autre type de vitre.
Les éléments : installation et fixation
Détector d'ouverture de porte de garage

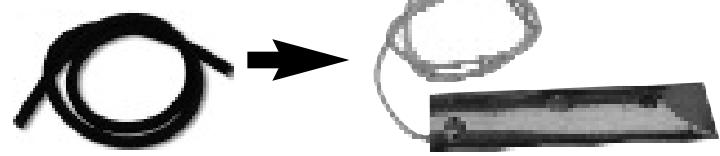

Monter la gaine protectrice sur le cable.
Fixer le détecteur au sol.
Fixer l'aimant sur la porte de garage, entre les 2 repères du détecteur au sol.
Le type de fixation dépend de la matière du sol, utiliser d'autres vis si nécessaire.
Les éléments : installation et fixation
Déteur d'ouverture de volet roulant
Il est installé à l'intérieur du caisson du volet.
Fixer le module carré, à l'aide d'au moins 3 des 4 vis fournies, à plat, au centre du caisson de façon à libérer la course du cordon sans risquer son cisaillement.

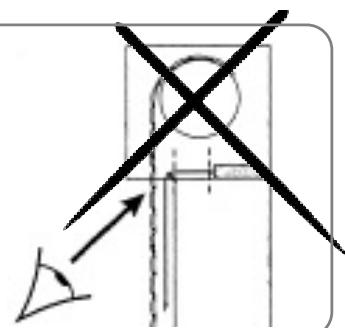

Le cylindre de sortie en laiton du cordon doit etre place le plus pres possible de l'ouverture du caisson pour eviter tout risque de cisaillement.
L'extrémité du cordon doit être fixée par une vis à travers l'oeillet sur la dernière lame du volet.
Il est conseilé de déporter la partie
électronique sur un mur, grâce au cable de 1 m, afin d'éviter de la fixer sur une partie métallique ce qui limiterait la bonne propagation des ondes radio.
Les éléments : installation et fixation
Detecteur de fumée

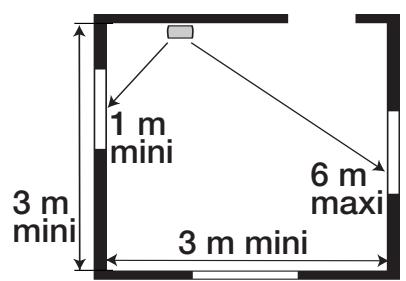

Le détector doit être impératifement fixé au plafond au centre de la piece, en tous cas :
Aplus de 20 cm de tout obstacle (mur, cloison, poutre, etc...)
Aplusde60cmdetoutanglede lapiece
Ne pas installer le détecteur :
A moins de 1 mètre des bouches de chauffage, de refroidissement ou d'aération. La fumée pourrait être éloignée ou diluée.
Dans un local où il y a un risque de condensation. Les salles de bains et bunderies sont à proscire.
Là où les fumées peuvent se dégager (cuisine, ou garage peu ventilé) et générer des alarmes indésirables.
Dans un endroit trop poussiéreux.
Retirer la semelle du déteur en tournant dans le sens inverse des aiguilles d'une montre. Fixer le socle au plafond.
Mettre en place la pile. Refermer le détecteur.
Détector de présence d'eau
Fixer le support de la sonde au mur et au ras du sol.
Fixer le boîtier du détecteur contre le mur à environ 1 mètre du sol.
Glisser la sonde entre les pattes du support jusqu'à l'obtention d'un déclic et engager le fil dans les ergots.
Mettre en place les piles. Refermer le capot et remettre la vis.
Enregistrement des éléments
! Avertissement !
Les éléments achetés séparément doivent être mémorisés dans la centrale.
Enregistrement des détecteurs, claviers, sirenes et télécommandes
1/ Préparation: préparer la centrale à receivevoir d'autres éléments à partir d'un clavier ou d'une télécommande inclus dans le kit ou déjà enregistré. (en cas de problème voir la procédure de réinitialisation du système p35)
BIP！

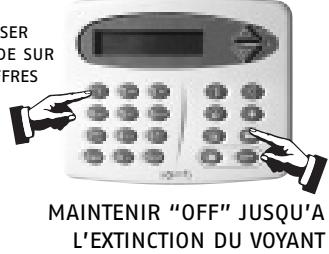

Maintenir «OFF» jusqu'à l'extinction duvoyant
ou
Maintenir «OFF» jusqu'à l'extinction duvoyant
BIP! SUR LA CENTRALE.
Vous ave 2 minutes pour enregistrer un élément. La période de 2 minutes est reliacéeès qu'un élément est enregistré. Le bip sonore vous signale que le produit est bien enregistré et reconnu par la centrale.Passé le délai de 2 minutes, youdez recommencer l'étape de préparation.
2/ Enregistrement
Un détector
centrale.
Un clavier de contrôle
(avec ou sans écran LCD)
Enregister
le même
code sur
tous lesclaviers !
Entrez le code maître
Maintenir "OFF" jusqu'à l'extinction duvoyant 3 ...BIP! sur la cent
Une télécommande
Appuyer sur «OFF»
BIP!
sur la centrale.
Une sirène
Appuyer sur le bouton (sous le capot)
BIP! sur la centrale.
Enregistrement d'une
passerelle téléphonique
Si vous avez acheté une passerelle téléphonique séparément, il est impératif de réinitialiser toute l'installation : c'est la passerelle téléphonique qui devient la centrale de l'installation !
Enregistrement
Arrête l'auto-protection des éléments de l'installation
(pour ne pas déclencher l'alarme)
BIP! Sur la centrale.
ou
Appuyer sur «OFF»
Sur la centrale.

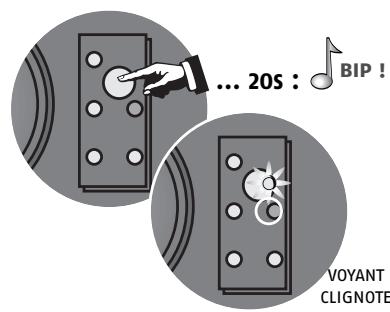

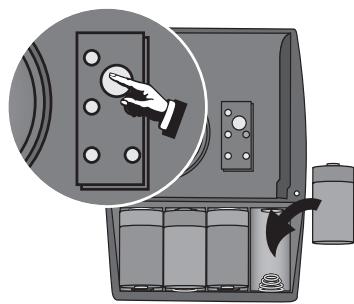

Effacer tous les éléments mémorisés dans la centrale / sirène
1

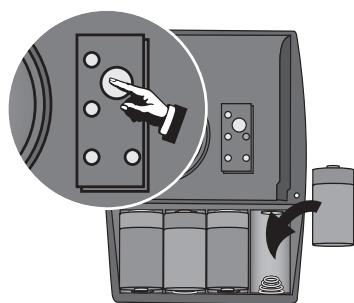

Retirer une pile.
3 Maintain le bouton appuyé. Remettre la pile.
4 Attendre le bip sonore et le clignotement du voyant, puis relâcher le bouton. Le voyageant doit clignoter.
Tous les éléments de l'installation sont effacés de la centrale / sirène.
Isoler toutes les sirenes (intérieures et extérieures)
1
2 Retirer une pile.
Enregistrer les éléments dans la necrrole tlefenique
1 Mettre les piles.
Enregister les claviers de contrôles, les détecteurs et les télécommandes, comme indiqué en page 18.
Enregistrement d'une passerelle téléphonique
Enregistrer les sirènes (intérieures et extérieures) dans la passerelle téléphonique
1 Remetre la pile.
Appuyer sur le bouton
Fin de l'enregistrement
Tous les éléments de l'installation sont reconnus par la centrale / passerelle téléphonique.
Raccordement
voir page 13
Personnaliser l'installation
Activer/Désactiver les bips sonores d'une sirène ou d'une passerelle téléphonique
Supprimer les BIPS! d'un élément
Maintenir le bouton de la sirène ou de la passerelle téléphonique jusqu'à ce que le voyant s'éteigne.
La suppression des BIPS! supprime aussi le DING DONG! de la fonction KIELATM.
Remetre les BIPS! d'un élément
Maintenir le bouton de la sirène ou de la passerelle téléphonique jusqu'à ce que le voyant s'éteigne.
Un bip retentit.
Pour比较好 eté rme du fonctionnement de voite syste, nous youe conseillons de laisser les bips sur un seul element.
Refermer les sirènes et la passerelle téléphonique.
Personnaliser le code maître du clavier de contrôle
Les codes utilisables sont compris entre « 0001 » et « 9998 »
Si vous possédez plusieurs claviers, nous vous conseillons de mettre les mêmes codes sur chaque clavier.
Personnaliser l'installation
Personnaliser les paramètres depuis un clavier de contrôle avec écran LCD
Le code maître permet d'accéder aux menus et d'activer (ou de désactiver) le système. Les codes d'accès permettent d'activer (ou de désactiver) le système.
CHOIX DU TYPE DE DÉCLENCHEMENT DE L'ALARME, MISE EN MARCHE :
- MODE PRÉSENCE OU MODE ABSENCE
Acceder aux menus
ENTRER DANS LE MEN EN APPUYANT SUR
Exemple d'utilisation : changement du code maître
Vous doivent impérativement personnaliser les codes et les numérios de renois, la date et l'heure pour la passerelle téléphonique.
Personnaliser l'installation
ENTRER LE CODE MAITRE ET APPUYER SUR LA TOUCHE
I Langue
Choix de la langue d'affichage du clavier
I I Francalis
I 2English
Entrerlecodede la languedesirée
21Cod
2 malre
1234
Le code
maître par
defaut'sa
ne
Choix du code maître et des codes d'accès à personneliser.
Code compris entre 0001 et 9998
re
S
22Code accès I
2148
Le nouveau code maître est mémorisé
xxxx
Le code accès 1
s'affiche
4001
Le nouveau code accès 1 est mémoriasé
Supprime
Le code accès 1 est supprimé
23Code acces2
xxxx
... idem Code accès 1
3Paramètres
31ON direct
Activation de l'alarme avec ou sans code préalable
Valid
Mise
ON» avec code
Valid
Mise «ON» sans code
32Niveau KIELA
Niveau L.2 ou 3
Réglagedu
volume sonore
du DING DONG! et du BIP!
Valid
Faible
Valid
Moyen (par défaut)
Valid
33Niveau sirène
Niveau 1, 2 ou 3
idem menu «32»
Fort (par défaut)
34Automalismes
Ne pas modifier
Réglage de la
commandedes
automatismes SOMFY Programmation des automatismes, voir page 28
4Passerelle TEL
boissédez une passerelle téléphonique, voir page suivante, sinonéz directement page 28.
Personnaliser l'installation
Personnaliser les paramètres de la passerelle téléphonique depuis un clavier de contrôle avec écran LCD (voir menu 4 page 23
Personnaliser l'installation
Personnaliser l'installation
Le menu «8» ne peut pas être modifié.
Personnaliser l'installation
Personnaliser les paramètres de la passerelle téléphonique à distance
Vous avez une passerelle tléphonique (avec ou sans sirène intégrée), mais vous ne possédez pas de clavier de contrôle à écran LCD, sinon passer en page 29.
Entrez en communication avec la passerelle téléphonique depuis un téléphone extérieur à l'habitat
COMPOSER LE NUMERO DE
E DE LA LIGNE
ATTENDRE
3 SONNERIES
3
RACCROCHER
COMPOSER LE NUMERO DE
TELEPHONE DE LA LIGNE
…Tuut
COMPOSER LE CODE
INSTALLATEUR PASSERELLE
(Code USINE : 2222)
Si le code est incorrect, la passerelle raccroche, il faut recommencer la procEDURE.
Par message vocal, la passerelle téléphonique détaille l'etat du système
Groupe A et/ou Groupe B et/ou Groupe C en marche
ou) Système en marche
(ou) Systeme arrêté
et
Alarme mémorisée Groupe A et/ou Groupe B et/ou Groupe C et/ou
Groupe technique ou Systeme (ou) Pas d'alarme mémorisée
Modifier les paramètres de la passerelle téléphonique
Les saisies ne sont pas prises en compte pendant la
diffusion d'un message vocal
| Paramètre | Choix menu | Saisie du paramètre (format/example) | Message vocal (exemple) / Action | ||
| Enregistrer la date et l'heure | 1* | 12062005*0926# | votre saisie est un, *, un, deux, zéro, six... # | ||
| Enregistrer un numéro de renvoi | 2* | 1* | entrez le numéro (15 chiffres max.) | # | Premier numéro de renvoi d'alarme |
| 2* | # | Deuxième numéro de renvoi d'alarme | |||
| 3* | # | Troisième numéro de renvoi d'alarme | |||
| 4* | # | Quatrième numéro de renvoi d'alarme | |||
| n* | # | Efface le numéro enregistrré sous le numéro de renvoi «n» | |||
| Enregistrer uneannounce | 3* | «bla bla» | # | Écoute de l'announce enregistrée | |
| Écouter l'announce enregistrée | 4* | Écoute de l'announce enregistrée | |||
| Enregistrer un code d'accès | 5* | 1* | entrez le code (4 chiffres) | # | Saisie du code utilisateur passerelle |
| 2* | # | Saisie du code installateur passerelle | |||
| Silence alarme | 6* | 0# | La sirène de la passerelle est silencieuse | ||
| 1# | La sirène de la passerelle est active | ||||
Personnaliser l'installation

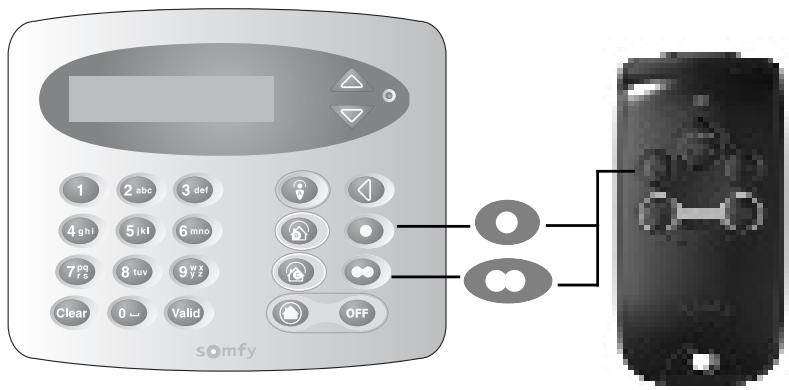

Commander vos automatismes SOMFY à partir du clavier de contrôle avec écran LCD ou d'une télécommande accès-alarme
(motorisations pour porte de garage ou portail, récepteur d'éclairage SOMFY)
Au préalable, lore la notice de l'automatisme SOMFY que vous souhaitez commander (chapitre的记忆isation des télécommandes).
Lors de la commande d'automatismes avec les
touches
etre visibles depuis le clavier LCD.
Arrêtier l'auto-protection des éléments de l'installation
(pour ne pas déclencher l'alarme).
APPUYER SUR 0FF
Décrocher le clavier de son support mural.
Suivre les instructions de la notice de votre automatisme et de votre télécommande accès-alarme Somfy pour memoriser les touches et .
Déclencher automatique l'éclairage lors d'une alarme (lien sur alarme)
(mémoriser votre récepteur d'éclairage SOMFY sur votre système d'alarme)
Au préalable, lore la notice du récepteur d'éclairage SOMFY que vous souhaitez déclencher (chapitre mémorisation des télécommandes).
Étape d'initialisation : préparer la centrale à receivevoir un autre élément.
MAINTENIR JUSQU'A L'EXTINION DU VOYANT
ou
MAINTENIR «OFF» JUSQU'A L'EXTINCTION DU VOYANT
BIP!
Appuyer sur la touche de programmation du récepteur (voir notice du récepteur).
Appuyer sur «OFF» sur le clavier ou la télécommande.
Tester l'installation
Tester les détecteurs
Hors alarme, appuyer sur le bouton du détecteur
BIP!
2 Pendant 2 mn, le voyant du détecteur s'allume à chaque détction.
Ouverture/fermeture porte
Coupure d'un faisceau
Tester les sirenes et la transmission téléphonique
Activer l'alarme
0
MAINTENIR APPUYE
JUSQU'À
L'EXTINCTION DU
VOYANT
Tester la transmission téléphonique
Activer la passerelle téléphonique uniquement
ENTRERLECODE+1
APPUYER SUR
Exemple : Voitre code d'accès est «1111», tapez «1112»
Arrêter le cycle de renvois des messages d'alarme sur le téléphone distant

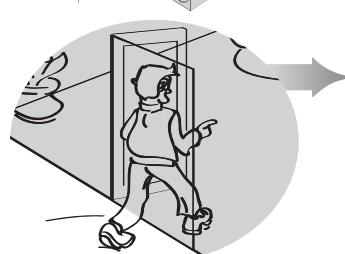

Tester l'ensemble du système
Activer l'alarme, mode absence
3x BIP!
BIP!
Après 2 minutes de temporisation de sortie, ouvrir toutes les portes et fenêtres munies de détecteurs d'ouverture.
Passer devant tous les détecteurs de mouvement.
Les sirenes se déclenchent.
Laisser sonner les sirènes pendant un temps au moins égal à la temporisation de renvoit téléphonique programmée.
La passerelle téléphonique s'enclenche.
Mettre l'alarme hors service Arreter le cycle de renvoi
Identifier les détecteurs ayant déclenchés (voir pages 34)
Si un problème est survenu lors du test, se reporter page 36, Problèmes rencontres.
Utiliser le système
Arrêter le système d'alarme
BIP! sur la centrale. Si une alarmé est intervenue, elle est signalée sur les claviers (voyant clignotant, écran, historique). Voir détails, pages 32 et 33.
Activer l'alarme en mode presence (2 groupes maximum sous alarme)
...depuis un clavier de contôle
...depuis une télécommande
En cas d'intrusion et d'aggression, en mode presence
Vous pouvez déclencher totallyment l'alarme
Sous contrainte, vous simulez l'arrêt du système
Activier l'alarme
en mode absence (3 groupes sous alarme)
Une série de BIP! lent signale des portes ouvertes.
Une série de BIP! rapide signale un défaut : voir p. 32 et 33.
Lors de la mise sous alarme, le système est fonctionnel à l'issue des 2 minutes de temporisation de sortie. Pendant ce délié, les déplacements ne sont pas détectés.
En cas d'intrusion en mode absence
Une fois le message écoute, le destinataire du message doit appuyer sur la touche «*» de son combiné.
Ceci valide la transmission du passerelle téléphonique
Preciser au(x) destinataire(s) cette procEDURE de validation.
Utiliser le système
Activier/Désactiver le système d'alarme à distance
Mise hors alarme, tapez 0^*
Mise sous alarme totale,
tapez «1*»
Consulter les informations du système en local
Sur le clavier de contrôle
Voir détails des moyants lumineux page 21.
Sur le clavier de contrôle avec écran LCD
Si un defaulted est détecté, le voyant clignote, le defaulted est signalé sur l'écran.
ENTRER DANS LE JOURNAL EN APPUYANT SUR
Syntaxe du message transmis
| Catégorie + | Groupe |
| Alarme ou Pile ou Liaison | AT Groupe A - Accès |
| A Groupe A - Annexe | |
| B Groupe B | |
| C Groupe C | |
| Sys Système (claviers, sirènes, passerelle téléphonique) | |
| Tech Technique (détecteurs de fumée ou de présence d'eau) |
Exemple :
Alarme Groupe : A
ou
Alarme Groupe A : System
ou
Pileroupe : C
Informations transmises par SMS
Syntaxe du message transmis
| Évènement | Message transmis | Message personnelisé si les éléments ont été nommés (page 26) et le SMS personnelisé (page 24) |
| Défaut pile | Système d'alarme. Le 13/05 à 15h05, Piles faibles. | Système d'alarme de OLIVIER. Le 13/05 à 15h05, Piles faibles Chbre Alix. |
| Perte de liaison | Système d'alarme. Le 13/05 à 15h05, Perte de liaison. | Système d'alarme de OLIVIER. Le 13/05 à 15h05, Perte de liaison Clavier. |
| Mise sous alarme | Système d'alarme. Le 13/05 à 15h05, Mise ON. | Système d'alarme de OLIVIER. Le 13/05 à 15h05, Mise ON - code accès 1. |
| Mise hors alarme | Système d'alarme. Le 13/05 à 15h05, Mise OFF. | Système d'alarme de OLIVIER. Le 13/05 à 15h05, Mise OFF - code accès 2. |
Synthese de fonctionnement du système
| Déclenchement du système | Déclenchement Sirène d'intérieur | Déclenchement Sirène d'extérieur (après dix secondes) | Déclenchement du flash | Déclenchement du lien sur alarme (éclairage) | Transmission téléphonique(b) | Mémorisation | Commentaires | |||
| Message d'alarme | SMS | vers Télésurveillance | ||||||||
| Dans tous les cas | Défaut pile d'un élément | Non | Non | Non | Non | Non | Oui | Oui | Oui | Défaut techniques |
| Perte de liaison d'un élément | Non | Non | Non | Non | Non | Oui | Oui | Oui | ||
| Brouillage radio (si fonction validée) | Non | Non | Non | Non | Non | Non | Non | Oui | ||
| Mode PRESENCE | Déclenchement d'un détector du groupe A (accès) | Fonction KIELATM « Ding-Dong » | Non | Non | Non | Non | Non | Non | Non | Alarmé intrusion avec système sous alarmé partielle |
| Déclenchement d'un détector des groupes A (annexe), B ou C | Oui (puissance réduite) | Non | Non | Non | Non | Non | Non | Oui | ||
| Déclenchement d'un détector technique | Oui (puissance réduite) | Non | Non | Non | Non | Non | Non | Oui | Alarmes techniques | |
| Déclenchement d'un détector de fumée | Oui | Oui | Oui | Oui | Non | Non | Non | Oui | ||
| Ouverture boîter non autorisé | Oui (attenué) | Non | Non | Non | Non | Non | Non | Oui | Auto-protections | |
| Ouverture boîter autorisée (dans les 2 minutes après OFF) | Non | Non | Non | Non | Non | Non | Non | Oui | ||
| Appui prolongé sur ON | Oui | Oui | Oui | Oui | Oui (sauf si télésurveillance) | Non | Oui | Oui | Déclenchement d'une alarme par l'utilisateur | |
| Code +1 sur un clavier | Non | Non | Non | Non | Oui (sauf si télésurveillance) | Non | Oui | Oui | ||
| Coupure ligne téléphonique (si fonction active et si la ligne a été présente au moins 1 fois) | Non | Non | Non | Non | Non | Non | Non | Oui | Coupure ligne téléphonique(b) | |
| Mode ABSENCE | Déclenchement d'un détector du groupe A (accès) | 1 bipuis déclenchement retardé après la temporisation d'entrée | Oui (après la temporisa-tion d'entrée) | Oui | Oui | Oui (sauf si télésurveillance) | Non | Oui | Oui (si déclenchement de l'alarme) | Alarmé intrusion avec système sous alarmé totale |
| Déclenchement d'un détector des groupes A (annexe), B ou C | Oui (immédiat) | Oui | Oui | Oui | Oui (sauf si télésurveillance) | Non | Oui | Oui | ||
| Déclenchement d'un détector technique | Oui (attenué) | Non | Non | Non | Oui (sauf si télésurveillance) | Non | Oui | Oui | Alarmes techniques | |
| Déclenchement d'un détector de fumée | Oui | Oui | Oui | Oui | Oui (sauf si télésurveillance) | Non | Oui | Oui | ||
| Ouverture boîter non autorisé | Oui | Oui | Oui | Oui | Oui (sauf si télésurveillance) | Non | Oui | Oui | Auto-protections | |
| Coupure ligne téléphonique (si fonction active et si la ligne a été présente au moins 1 fois) | Oui | Oui | Oui | Oui | - | Non | - | Oui | Coupure ligne téléphonique(b) | |
| MARCHE / ARRÊT du système | Non | Non | Non | Non | Non | Non | Possible | Oui | Information par SMS sur la mise en marche ou l'arrêt du système | |
| MARCHE / ARRÊT du système à partir des codes d'accès 1 ou 2 (clavier de contrôle avec écran LCD) | Non | Non | Non | Non | Non | Oui | Possible | Oui | ||
(1) Si vous possédez une passerelle téléphonique avec ou sans sirène.
(2) Non disponible sur une passerelle téléphonique avec sirène intégrée.
Synthese de fonctionnement du système
| Les informations du système | Sur ce produit | Sur les sirènes et passerelle téléphonique | Commentaires | |
| Depuis un élément de commande (*Uniquement sur la télécommande qui possède la fonction «retour d'information») | Si au moins une porte est ouverte | 3 éclats rouges lents* | 3 bips lents | Lors d'une mise sous alarme (MARCHE) |
| Si un défaut pile / liaison est mémorisé | Série éclats rouges* | Série bips rapides | ||
| Si Mode absence activé | 3 éclats vert* | 3 bips | ||
| Si Mode présence activé | 2 éclats vert* | 2 bips | ||
| Si aucune alarme n'est mémorisée | 1 éclat vert* | 1 bip | Lors d'une mise hors alarme (ARRÊT) | |
| Si une alarme est mémorisée (technique ou intrusion) | Série éclats rouges* | Série bips rapides | ||
| Consultation des messages sur le clavier de contrôle avec écran LCD | Si un défaut pile d'un élément du système est mémorisé | Piles faibles - Groupe : A B C Système Technique | - | Si un défaut est mémorisé, le voyant du clavier clignote. Appuyez sur les touches et pour visualiser le défaut |
| Si un défaut liaison d'un élément du système est mémorisé | Perte liaison - Groupe : A B C Système Technique | - | ||
| Si une alarme d'un détector est mémorisée | Alarme - Groupe : A B C Système Technique | - | ||
| Visualisation des messages sur le clavier de contrôle Voyants clignotants (voir page 21) | Si un défaut pile d'un élément du système est mémorisé | Voyant «Pile» + voyants de l'élement concerné | - | Si un défaut est mémorisé, les voyants correspondants clignotent. |
| Si un défaut liaison d'un élément du système est mémorisé | Voyant «Perte de liaison» + voyants de l'élement concerné | - | ||
| Si une alarme intrusion d'un détector est mémorisée | Voyant «Alarme» + voyants des Groupes concernés | - | ||
| Si une alarme technique d'un détector est mémorée | Voyant «Alarme» + voyant «technique» | - | ||
| Si une alarme d'un clavier, d'une centrale, d'un passerelle ou d'une sirène est mémorée (ouverture non autorisée => auto-protection) | Voyant «Alarme» + voyants «sirène» ou «centrale» | - | ||
| Identification du détector | Si aucun défaut n'est mémorisé | LED allumée lors de l'appui | 1 bip | Appuyez sur la touche du détector à tester |
| Si un défaut pile est mémorisé | - | Série bips rapides ou pas de bip (piles HS) | ||
| Si une alarme est mémorée | LED allumée lors de l'appui | Série bips rapides | ||
| Si un défaut de liaison est mémorisée (piles HS) | Série bips rapides | |||
Journal d'informations (si vous possedez une passerelle téléphonique et un clavier de contrôle avec écran LCD)
Sélectionnez le menu «6Historique»
Appuyez sur les touches ou pour visualiser les différents éléments du jour
| Consultation de l'histoire sur le clavier de contrôle avec écran LCD Menu 4 - Paramétrage de la passerelle téléphonique (voir page 24) | Sélectionnez le menu «6Historique» | Tous les événements (alarme, défaut, mise en / hors service) dont mémorisés dans le journal avec la date et l'heure | Accès aux menus Entrez le Code Maitre + |
| Appuyez sur les touches √ ou √ pour visualiser les différents éléments du journal |
Remplacement des piles
Comment sait-on qu'un élément n'a plus de pile?
Levoyantclignote.
Le message «Pile, Grp...» est signalé sur l'écran.
Le message «Pile, Grp...» est signalé dans le journal.
Une série de BIP! rapideretentit lors de la mise sous alarme.
Identifier l'objet concerné
Consulter le journal des événements si vous possédez une passerelle téléphonique et un clavier de contrôle avec écran LCD. (voir page 31)
APPUYER SUR LA TOUCHE DU DETECTEUR
BIP！BIP！BIP！BIP！
SI UNE SÉRIE DE BIPs RETENTIT ET SI LE VOYANT NE S'ALLUME PAS LES PILES SONT À CHANGER. SI UNE SÉRIE DE BIPs RETENTIT ET SI LE VOYANT S'ALLUME LE DETECTEUR À DÉCLENCHÉ.
Changer les piles d'un élément
Arrête I'auto-protection des éléments de l'installation
APPUYER SUR
Type de piles d'un élément (piles alcalines neuves et de même lot uniquement)
| Élement | Piles | ||
| qté | type | durée de vie | |
| Sirène d'intérieur | 4 | LR20 | 4 ans |
| Sirène d'extérieur avec flash | 4 | LR20 | 4 ans |
| Clavier de contrôle | 4 | LR3 | 4 ans |
| Clavier de contrôle avec écran LCD | 4 | LR6 | 4 ans |
| Détector de mouvement | 3 | LR3 | 2 ans |
| 2 | LR6 | 4 ans | |
| Détector de mouvement avec chien | 3 | LR3 | 2 ans |
| 2 | LR6 | 4 ans | |
| Détector d'ouverture | 2 | LR3 | 4 ans |
| Détector d'ouverture et de bris de vitre | 2 | LR3 | 4 ans |
Changer les piles de l'élement
Les piles usagées seront returnées au distributeur ou jetées dans une déchetterie.
Il faut reprogrammer la date et l'heure de la passerelle téléphonique après le changement des piles.
Pour le clavier de contrôle uniquement, entrer le code et appuyer sur la touche "OFF".
| Élement | Piles | ||
| qté | type | durée de vie | |
| Décteur d'ouverture de porte de garage | 2 | LR3 | 4 ans |
| Décteur d'ouverture de volet roulant | 2 | LR3 | 4 ans |
| Décteur audio-sonique de bris de vitre | 2 | LR3 | 4 ans |
| Décteur de fumée | 1 | 6LR61 | 4 ans |
| Décteur de présence d'eau | 2 | LR3 | 4 ans |
| Décteur de coupure secteur | 2 | LR3 | 4 ans |
| Télécommande 2 touches | 1 | CR2430 | 4 ans |
| Télécommande 4 touches | 1 | CR2430 | 4 ans |
| Passerelle téléphonique | 4 | LR20 | 4 ans |
Réinitialisation du système
En cas de perte ou de vol d'un élément de commande ou en cas de reconfiguration du système
Arrête l'auto-protection des éléments de l'installation (pour ne pas déclencher l'alarme).
APPUYER SUR «OFF»
APPUYER SUR OFF>>
sur la centrale.
Si vous possédez un clavier de contrôle avec écran LCD et une passerelle téléphonique, vous pouvez n'effacer que l'élement concerné en allant dans le menu «5liste Élement», voir page 26.
Effacer tous les éléments mémorisés dans la centrale (sirène ou passerelle téléphonique)
Retirer une pile.
3 Maintainir le bouton app Remetre la
4 Attendre le bip sonore et le clignotement du voyant, puis relâcher le bouton. Le voyageit doit clignoter
Tous les éléments de l'installation sont effacés de la centrale.
Recommencer la mémorisation de tous les éléments, voir page 18.
En cas de perte du code maître : il faut effacer les codes du clavier
Effacer tous les éléments mémorisés dans la centrale, voir procédure ci-dessus.
Recharger les paramètres d'usine sur le clavier (avec ou sans écran)
2 Retirer une pile.
3 Attendre ... 30s. Remetre la pile.
Attendre le de démarrage.
COMPOSER UN CODE SUR 4 CHIFFRES
Recommencer la mémorisation de tous les éléments, voir page 18.
Problèmes rencontres
Problèmes rencontres
… sur une sirène
| Diagnostics | Remèdes |
| Pas de bip sonore lors d'une mise sous / hors alarme du système | Avez-vous mis les piles dans la sirène ? Les piles sont-elles en bon état et bien mises ? La sirène est-elle enregistrée sur la centrale ? Avez-vous bien programmé le bip sonore sur la sirène ? Voir page 21, « Activer/Désactiver les bips sonores... » |
| Série de bips sonore lors de la mise sous alarme du système | Porte ouverte? Piles défectueuses, voir page 34, « Remplacement des piles » . |
| Impossible d'enregistrer la sirène dans la centrale lors de l'appui sur la touche. | Avez-vous mis les piles dans la sirène ? Avez-vous bien mis la centrale en mode enregistrement ? |
| Pas de déclenchement de la sirène lors d'une alarme | La temporisation de sortie de 2 minutes n'est-elle pas en cours ? La temporisation de 10 secondes après un déclenchement n'est-elle pas en cours pour la sirène d'extérieur ? |
| Déclenchement de la sirène en puissance réduite | La temporisation de 10 secondes après le déclenchement d'une sirène d'extérieur n'est-elle pas en cours ? La temporisation de 10 secondes après un déclenchement n'est-elle pas en cours pour la sirène d'intérieur ? Le réglage du niveau sonore accessible depuis le clavier LCD est-il correctement réglé ? |
| Déclenchement de la sirène lors d'une mise sous alarme | La sirène est-elle fixée correctement sur le mur ? Le capot est-il fermé et verrouillé ? La pédale d'autoprotection est-elle correctement positionnée ? |
... sur un détecteur de mouvement
| Diagnostics | Remèdes |
| Pas de bip sonore lors de l'appui sur la touche du détector | ■ Le boîtier est-il fermé ? Le détector est-il enregistré dans la centrale ? ■ Avez-vous mis les piles dans le détector ? ■ Les piles sont-elles en bon état et bien mises ? |
| Impossible d'enregistrer le détector dans la centrale lors de l'appui sur la touche. | ■ Le boîtier est-il fermé ? ■ Avez-vous mis les piles dans le détector ? ■ Avez-vous bien mis la centrale en mode enregistrement ? |
| Le voyage du détector ne s'allume pas lors d'un mouvement pendant la phase de test (voir page 29) | ■ Le détector est-il fixé à la bonne hauteur sur le mur ? ■ Avez-vous franchi au moins deux rayons (voir page 10) ■ Les piles sont elles en bon état et bien mises ? |
| Déclenchement du système hors alarme lors d'une détction | ■ Le détector est-il fixé correctement sur le mur ? ■ Le boîtier est-il fermé ? La pédale d'autoprotection est-elle cor-rectement positionnée ? |
| Pas de déclenchement du système sous-alarme lors d'une détction | ■ La piece dans laquelle est positionnée le détector était-elle vide depuis plus de 2 minutes ? ■ Les commutateurs de groupe sont-ils correctement régliés ? ■ Vérifier la zone de couverture du détector. |
| Déclenchement intempestif système sous alarme | ■ Le détector n'est-il pas placé在此之前 d'une source de chaleur ? ■ Lapiece n'est-elle pas habité par des animaux (rongeurs, oiseaux) ? ■Des parties couvertes par le détector ne bougent-elles pas (rideau, plante lors d'un courant d'air) |
... sur un détecteur d'ouverture
| Diagnostics | Remèdes |
| Pas de bip sonore lors de l'appui sur la touche du détector | Avez-vous mis les piles dans le détector ? Est-il enregistré ? Les piles sont-elles en bon état et bien mises ? |
| Impossible d'enregistrer le détector dans la centrale lors de l'appui sur la touche. | Avez-vous mis les piles dans le détector ? Avez-vous bien mis la centrale en mode enregistrement ? |
| Le voyage du détector ne s'allume pas lors d'une ouverture ou fermeture de la portependant la phase de test (voir page 29) | L'aimant est-il installé à une distance correcte du détector ? Les repères sont-ils bien alignés ? (voir page 10) Les piles sont-elles en bon état et bien mises ? |
| Déclenchement du système hors alarme lors d'une détction | Le détector est-il fixé correctement sur la porte ou la fenêtre ? Le boîtier est-il fermé ? La pédale d'autoprotection est-elle correctement positionnée ? |
| Pas de déclenchement du système sous-alarme lors d'une détction | La temporisation de sortie de 2 minutes n'est-elle pas en cours ? Les commutateurs de zones sont-ils correctement réglicés ? |
… sur un élément de commande
| Diagnostics | Remèdes |
| Impossible d'activer ou d'arrêter le système d'alarme | Avez-vous mis les piles dans l'élement de commande ? Est-il enregistré ? Les piles sont-elles en bon état et bien mises ? L'élement de commande est-il enregistré sur la centrale ? Avez-vous entré par 3 fois un code erroné ? (le blocage durable 2 minutes). |
... sur une passerelle téléphonique
| Diagnostics | Remèdes |
| Pas de bip sonore lors d'une mise sous / hors alarme du système | Avez-vous mis les piles dans la passerelle? Les piles sont-elles en bon état et bien mises? Avez-vous bien programmé le bip sonore sur la passerelle? Voir page 21, « Activer/désactiver les bips sonores... » |
| Pas de transmission téléphonique lors d'une alarme | Avez-vous correctement programmé les numérios du renvoi téléphonique? Voir système était-il sous alarme totale? La temporisation de renvoi téléphonique est-elle terminée? La prise du cordon téléphonique est-elle bien raccordée? |
| Pas de transmission de SMS lors d'une mise sous / hors alarme (fonction accessible uniquement à partir du clavier de contrôle avec écran LCD) | Avez-vous correctement programmé les numérios du renvoi SMS, les numérios de serveurs et validé le renvoi sur le code d'accès 1 ou 2? Avez-vous bien effectué une mise sous alarme mode absence ou une mise hors alarme à partir des codes d'accès 1 ou 2? Le téléphone devant receivevoir le message SMS était-il en fonctionnement et joignable au moment du renvoi? Assurez-vous que votre opérateur téléphonique propose le service SMS. |
Tableau de caractéristiques
| Élement | Utilisation | Température utilisation | Auto-protection | Fonctionnement |
| Sirène d'intérieur | Intérieur | + 5 à + 40 °C | Ouverture Arrachement | En mode présence : déclenchement de l'alarme pendant 2 minutes en mode attenué 95 dB.En mode absence : déclenchement d'une alarme sonore attenuée pendant 10 secondes (95 dB) puis 110 secondes en pleine puissance (110 dB). |
| Sirène d'estérieur avec flash | Extérieur sous abri | - 25 à + 50 °C | Ouverture Arrachement | Pas de déclenchement de l'alarme sonore pendant 10 secondes puis alarme sonore attenuée pendant 10 secondes (90 dB) puis 100 secondes en pleine puissance (106 dB). Déclenchement du flash pendant 180 secondes. |
| Clavier de contrôle | Intérieur | + 5 à + 40 °C | Ouverture Arrachement | Retour d'informations visuelles lors des commandes. |
| Clavier de contrôle avec écran LCD | Intérieur | + 5 à + 40 °C | Ouverture Arrachement | Retour d'informations visuelles lors des commandes.Visualisation possible d'un journal d'évenement.Commandes directes d'automatismes via les touches et . |
| Détecteur de mouvement | Intérieur | + 5 à + 40 °C | Ouverture | Rayon d'action de 10 mètes avec un angle de 90°. |
| Détecteur de mouvement avec chien | Intérieur | + 5 à + 40 °C | Ouverture | Rayon d'action de 10 mètes avec un angle de 110° au dessus du détecteur. |
| Détecteur d'ouverture | Intérieur | - 10 à + 40 °C | Ouverture | Distance maximum entre aimant et détecteur de 10 mm sur du bois et de 5 mm sur fer doux. |
| Détecteur d'ouverture et de bris de vitre | Intérieur | + 5 à + 40 °C | Ouverture | DéTECTe lebris de vitre et l'ouverture de fenêtres. |
| Détecteur d'ouverture de porte de garage | Intérieur | + 5 à + 40 °C | Ouverture | DéTECTe l'ouverture d'une porte de garage. |
| Détecteur d'ouverture de volet roulant | Intérieur | + 5 à + 40 °C | Ouverture | DéTECTe un soulèvement de 5 cm de la的最后一 lame du volet. |
| Détecteur audio-sonique de bris de vitre | Intérieur | + 5 à + 40 °C | - | DéTECTe lebris de vitre de fenêtres donnant sur l'estérieur uniquement. |
| Détecteur de fumée | Intérieur | + 5 à + 40 °C | - | DéTECTe la présence de fumée au niveau du détecteur. Il doit être impérativement placé au plafond. |
| Détecteur de présence d'eau | Intérieur | + 5 à + 40 °C | - | DéTECTe la présence d'eau au niveau des electrodes. |
| Télécommandes | Intérieur | + 5 à + 40 °C | - | Retour d'informations visuelles lors des commands. (suivant modèle) |
| Passerelle téléphonique | Intérieur | + 5 à + 40 °C | Ouverture Arrachement | Utilisable uniquement sur ligne analogue compatible numérotation par codes DTMF Paramétrage distant en mode vocal par codes DTMF Paramétrage local avec le clavier LCD.Enregistrement depuis un téléphone distant d'un message vocal accompagnant le message d'alarme pré enregistré.Transmission téléphonique vocale ou numérique (pour la TLS) pour les alarmes avec possibilité de différer l'envoi jusqu'à 30 secondes (pour éciter de transmettre en cas de fausse manipulation).Envoi possible de SMS lors des mises en / hors service sur les deux codes d'accès. Mise sous /hors alarme totale distant en mode vocal par appui sur les touches du combiné (code DTMF). |
Taux d'humidité maximum de 75% , pour tous les éléments.
somfy.com
SYSTÉME D'ALARME RADIO SANS FIL
MOTORISATION POUR STORES
MOTORISATION POUR PORTES DE GARAGE
MOTORISATION POUR PORTALS
SOMFY FRANCE
Service consommateurs
BP 105
92232 GENNEVILLIERS CEDEX
Hot-line: 0 810 12 12 37^* prix d'un appel local
Fax: 01.47.93.02.41
E-mail: consommateur@somfy.fr
sOmfy.
