ASR 4000 - Motorisation de volet roulant SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Système d'alarme radio
Installation	Installation murale
Alimentation	Pile ou secteur
Portée radio	Non précisé
Nombre de zones	Non précisé
Détection	Détecteurs de mouvement et d'ouverture
Communication	Radiofréquence sécurisée
Signal sonore	Sirène intégrée
Fonctionnalités supplémentaires	Non précisé
Compatibilité	Compatible avec accessoires radio
Mode d'alerte	Alarme sonore et notification
Installation	Manuel d'installation fourni
Utilisation	Usage résidentiel ou professionnel
Dimensions	Non précisé
Poids	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - ASR 4000 SOMFY

Que faire si le moteur SOMFY ASR 4000 ne s'allume pas ?

Vérifiez que le moteur est correctement branché à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment réinitialiser le moteur SOMFY ASR 4000 ?

Pour réinitialiser le moteur, débranchez-le pendant 10 secondes, puis rebranchez-le. Cela devrait réinitialiser le système.

Le moteur ne répond pas à la télécommande, que faire ?

Vérifiez que la télécommande fonctionne correctement et que la batterie n'est pas déchargée. Si nécessaire, reprogrammez la télécommande avec le moteur.

Comment régler la limite de fin de course du SOMFY ASR 4000 ?

Pour régler la limite de fin de course, appuyez sur le bouton de programmation du moteur jusqu'à ce que le moteur bouge, puis ajustez la position souhaitée en utilisant la télécommande.

Le moteur fait un bruit étrange, que cela signifie-t-il ?

Un bruit étrange peut indiquer un problème mécanique ou un blocage. Vérifiez que rien ne gêne le mouvement du moteur et inspectez les composants pour toute usure.

Comment puis-je savoir si le moteur SOMFY ASR 4000 est compatible avec mon installation ?

Vérifiez les spécifications techniques de votre installation et comparez-les avec les caractéristiques du SOMFY ASR 4000. Consultez le manuel de l'utilisateur pour des recommandations spécifiques.

Quel type de maintenance est nécessaire pour le SOMFY ASR 4000 ?

Il est recommandé de nettoyer régulièrement le moteur et de vérifier l'état des câbles et des connexions. Lubrifiez les pièces mobiles si nécessaire.

Que faire si le moteur s'arrête en cours d'utilisation ?

Cela peut être dû à une surchauffe. Laissez le moteur refroidir pendant environ 20 minutes avant de le réutiliser. Vérifiez également qu'il n'y a pas de surcharge.

MODE D'EMPLOI ASR 4000 SOMFY

Manuel d'installation et d'utilisation

Bienvenue

Nous vous remercions d'avoir choisi un système d'alarme SOMFY.

Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanente. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit respecte les exigences de la norme européenne EN 50130-4 et est conforme aux exigences essentielles de la directive européenne R&TTE 1999/5/CE. www.somfy.com/CE

Avertissement

Les éléments d'un système achetés en kit sont déjà reconnus par la centrale. Notre système est prêt à l'emploi une fois l'installation murale réalisée, les piles installées et les tests de bon fonctionnement effectués. En page 8, vous trouvez un mode d'installation rapide.

En revanche, les éléments achetés séparément doivent être mémorisés dans la centrale (p.18)

Pour autant, nous vous recommandons fortement :

■ de lire attentivement ce manuel d'installation en suivant très précisément les indications de montage et de fonctionnement pour utiliser dans les importantes conditionsYOUR de l'alarme; de bien conserver ce manuel pendant toute la durée de vie du produit. Il pourrait vous être utile si vous décidez d'ajouter des éléments à votre installation.

Quelques conseils et astuces

Il est par ailleurs indispensable, pour assurer votre sécurité, d'observer au niveau du comportement un minimum de précautions :

activer systématiquement votre système d'alarme en votre absence en vous assurant qu'il fonctionne correctement; ■ verrouiller toutes les issues (portes, fenêtres,...); ne jamais laisser une télécommande visible ou facilement repérable; ne jamais mettre en évidence un code d'accès du clavier de contrôle; ne jamais laisser sur votre répondeur un message signalant votre absence.

Pour assurer le fonctionnement optimal du système, il est recommandé de bien choisir l'emplacement de chaque élément. Votre installation peut composer 40 éléments maximum.

Assurer une bonne réception radio

La bonne propagation des ondes radio dépend de la nature des milieux à traverser. En fonction du type de construction (chalet, types de murs et de cloisons, immeuble à structure métallique,...), la portée des ondes radio sera plus ou moins élevée. Pour tous les éléments, il est recommandé de :

éviter de les fixer sur des parois métalliques et dans les lieux confinés; les fixer à une hauteur minimum de 2m (sauf contre-indication) et respecter une distance inférieure à 30 mètres entre les éléments et la centrale pour un même niveau d'habitation.

Assurer le bon fonctionnement du système d'auto-protections

Pour chacun des produits (centrale, sirène, passerelle téléphonique ou clavier de contrôle), choisir un emplacement mural avec un bon état de surface pour assurer l'efficacité des auto-protections à l'arrachement (protection contre le vandalisme).

Principe de fonctionnement 4

Comment fonctionne mon système d'alarme ?

Une alarme facile à vivre

Un système complètement évolutif

Mise en service rapide 8

Les détecteurs d'intrusion

Les claviers de contrôle

Les sirenes

La passerelle téléphonique

Les détecteurs spécifiques

Personnaliser l'installation 21

Activer/Désactiver les bips sonores

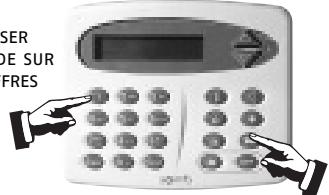

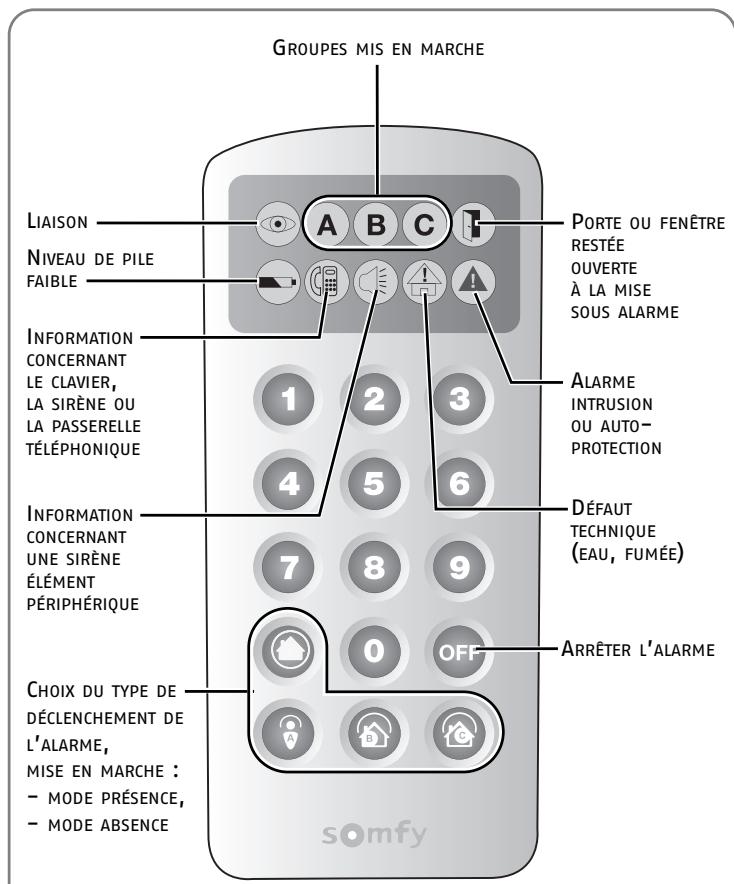

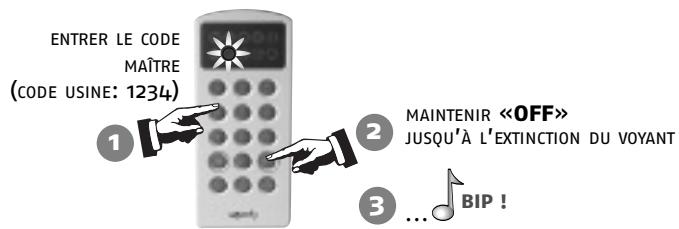

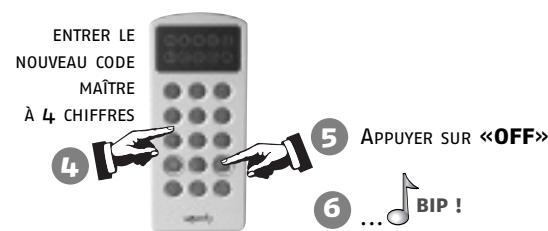

Personnaliser le code du clavier de contrôle

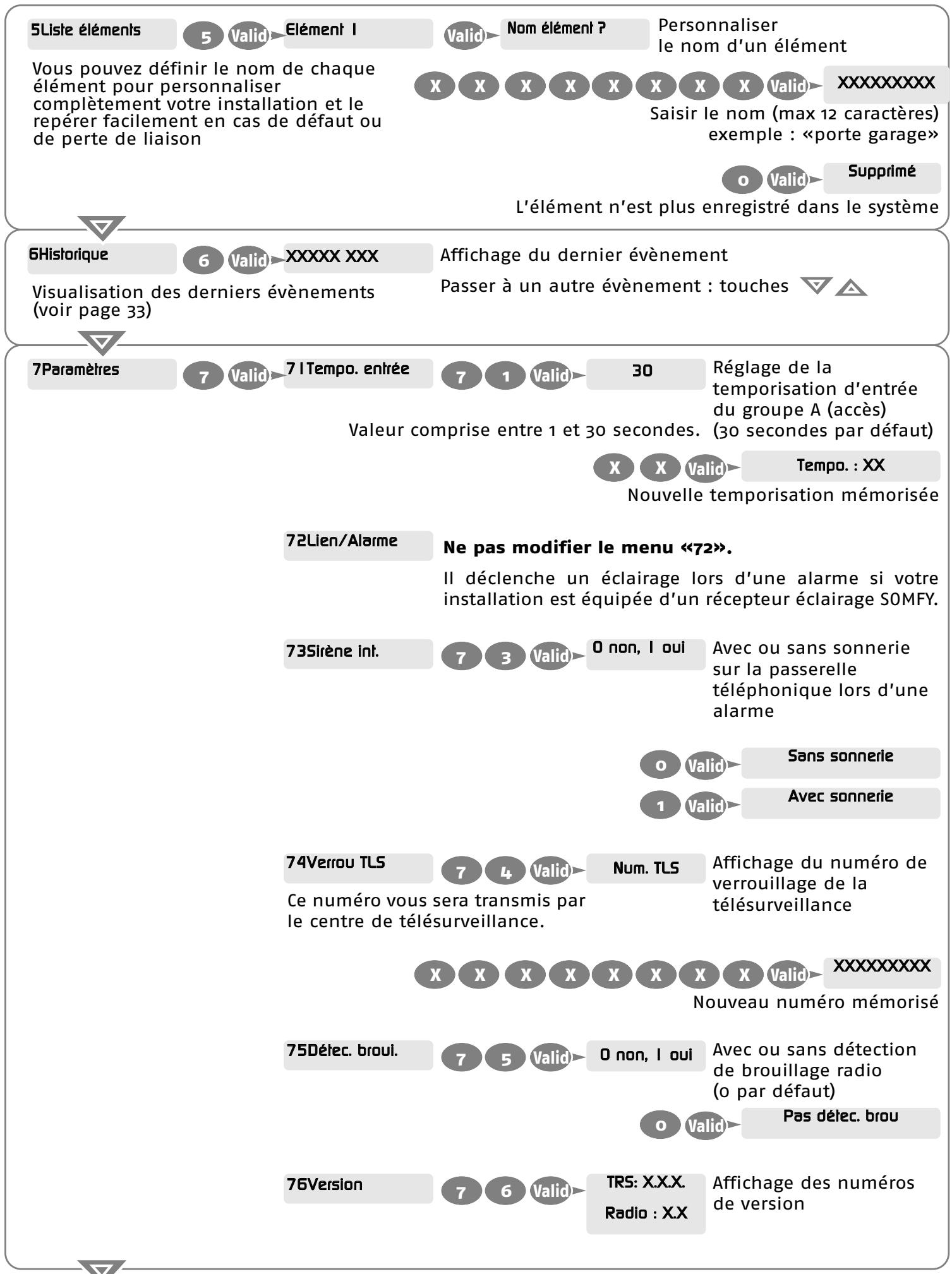

Personnaliser les paramètres depuis un clavier de contrôle avec écran LCD

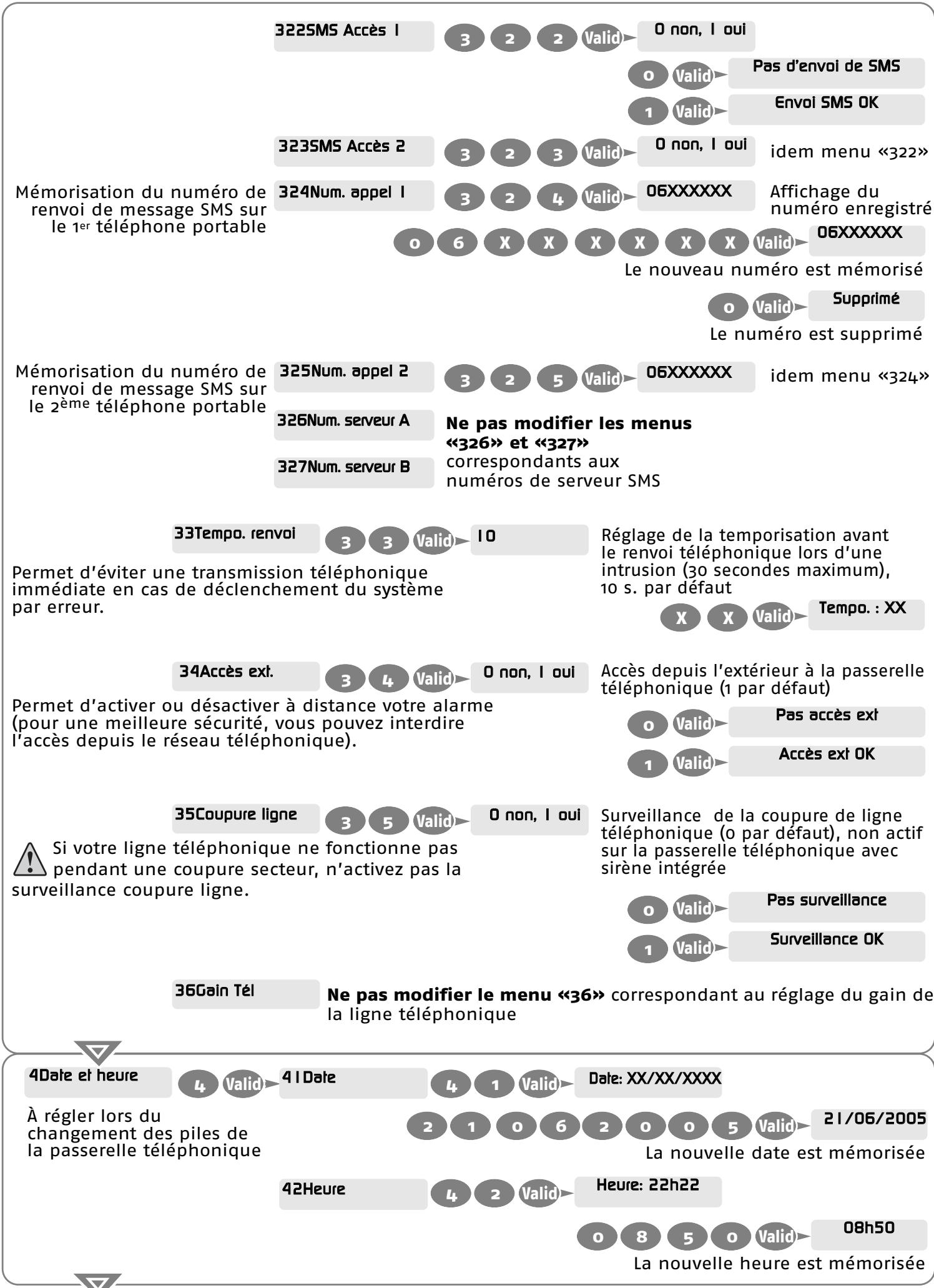

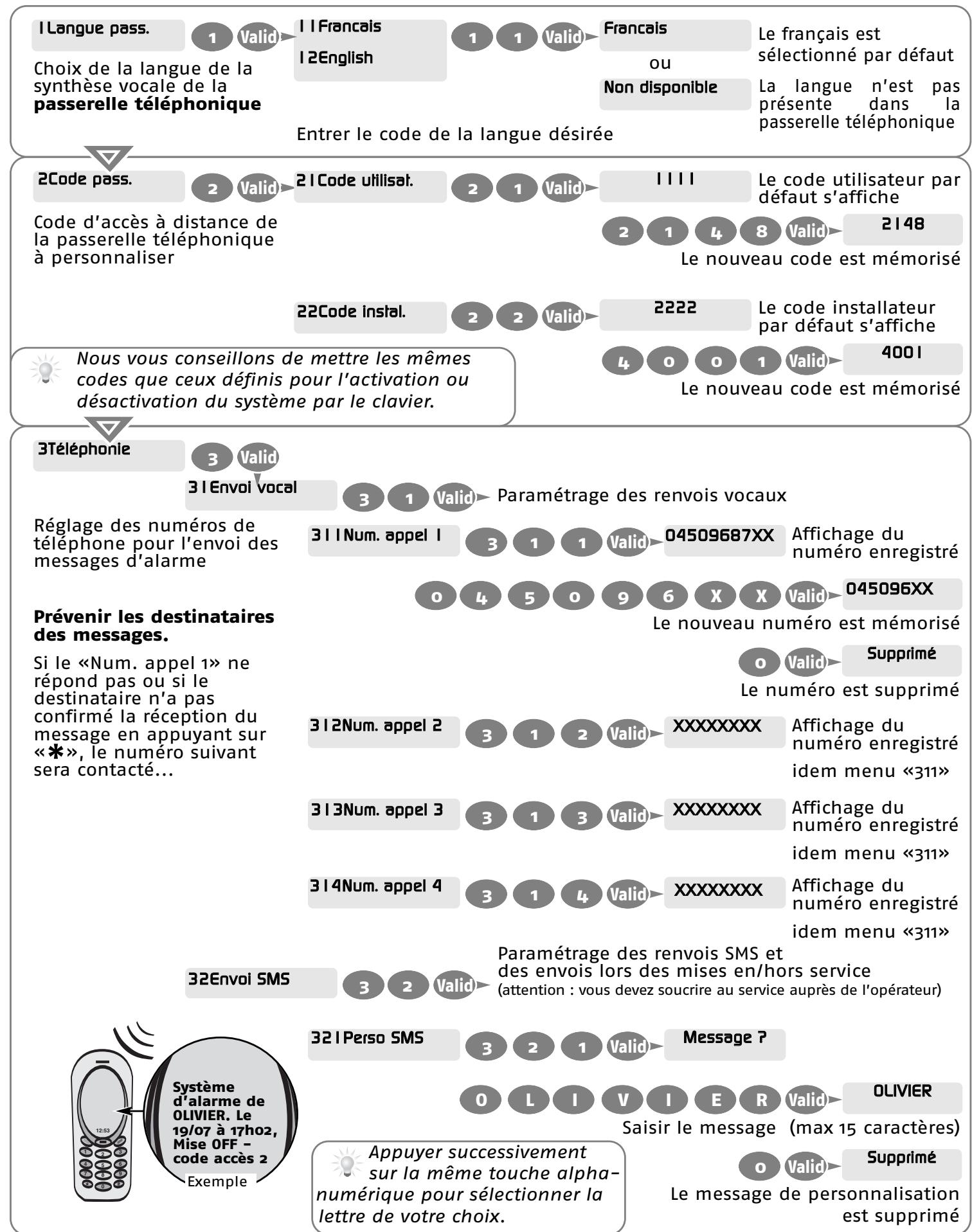

Personnaliser les paramètres de la passerelle téléphonique depuis un clavier de contrôle avec écran LCD

Personnaliser les paramètres de la passerelle téléphonique à distance

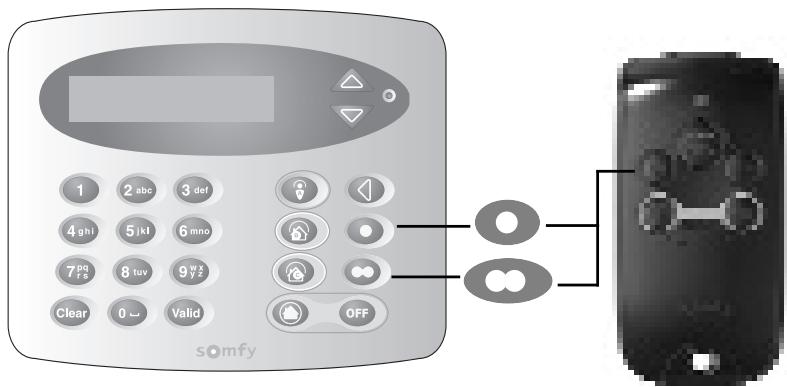

Commander vos automatismes SOMFY à partir du clavier de contrôle avec écran LCD

Déclencher automatiquement l'éclairage lors d'une alarme

Utiliser le système 30

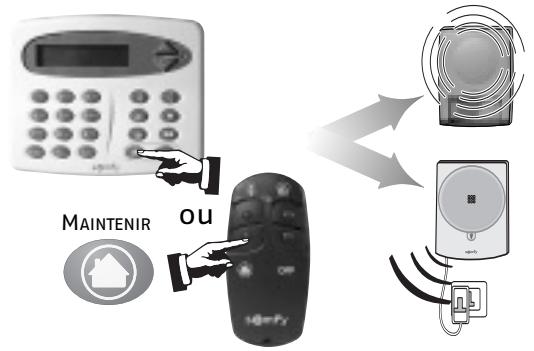

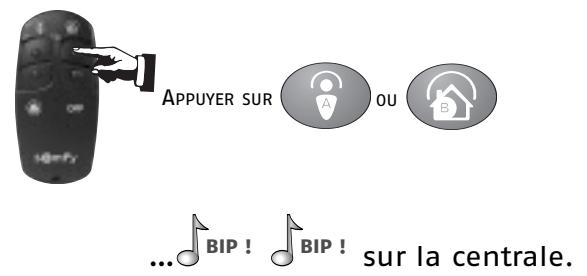

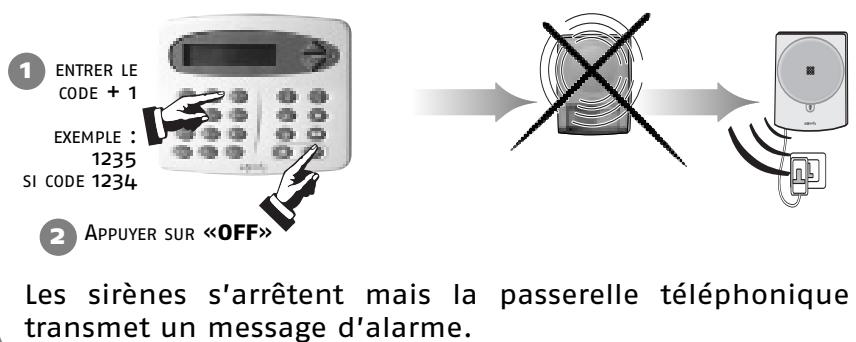

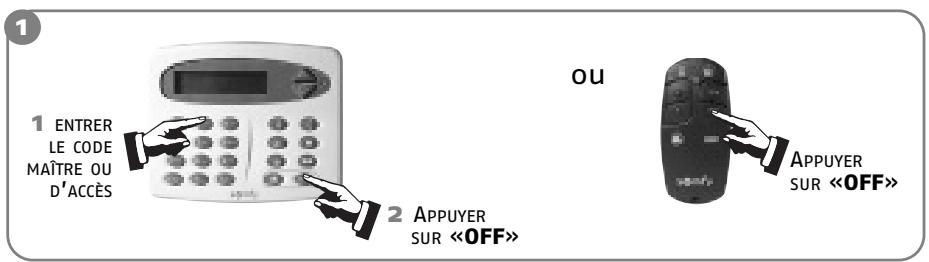

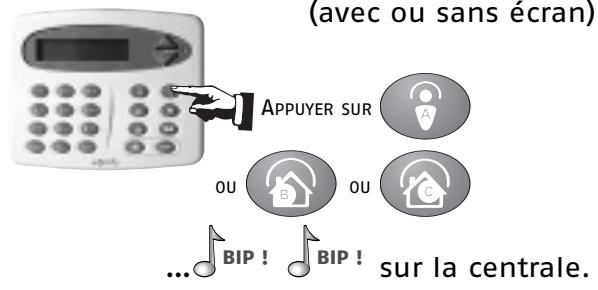

Arrêter le système d'alarme

Activer l'alarme en mode présence

Activer l'alarme en mode absence

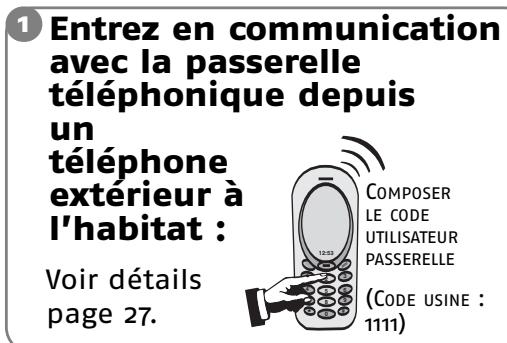

Activer/Désactiver le système d'alarme à distance

Consulter les informations transmises par le système

Consulter les informations transmises par SMS

Comment fonctionne…

HABITAT ≤ 2 PIECES

Activer

Les claviers (avec code(s) d'accès) et télécommandes permettent de contrôler votre système d'alarme, indépendamment par groupe ou totalement.

CLAVIER DE CONTROLLE

CLAVIER DE CONTROLE AVEC ECRAN LCD

Ils affichent par-retour visuel l'état du système lors de l'utilisation. Le clavier de contrôle avec écran LCD permet une installation évoluée et personnalisée (fonction SMS avec la passerelle téléphonique...) Le clavier de contrôle avec écran LCD et la télécommande accès-alarme permettent de contrôler des automatismes Somfy.

TELECOMMANDE MARCHE/ARRET/ GROUPES

TELECOMMANDE MARCHE/ARRÊT

TELECOMMANDE ACCES-ALARME (AVEC CODE)

Les détecteurs de mouvement infrarouges détectent un déplacement associé à un dégagement de chaleur provoqué par une personne ou un animal dans une pièce.

DETECTEUR D'OUVERTURE

Les détecteurs d'ouverture détectent une ouverture d'une porte ou d'une fenêtre. Positionnés sur les ouvertures de passage (porte d'entrée, portes-fenêtres, portes de garage...), ils peuvent vous informer par «Ding-Dong» sur la sirène d'intérieur lors d'une détection.

D'autres détecteurs spécifiques permettent de protégerr avec encore plus d'efficacité le habitat (voir page 7).

DETECTEUR DE MOVEMENT

Dissuader, alerter, signaler - analyser

Sirènes et Passerelle Téléphonique ^(1) - 2 modes de fonctionnement

Mode de présence (fonction KIELATM)

La centrale et/ou sirène d'intérieur ou la passerelle téléphonique vous informe : «Ding-Dong», puissance réduite.

Mode d'absence

La montée en puissance des sirènes dissuade l'intrus ; la sirène d'extérieur avec flash alerte et signale à votre environnement proche une intrusion et la passerelle téléphonique envoie un ou plusieurs messages d'alarme.

PASSERELLE TÉLÉPHONIQUE

SIRENE D'EXTÉRIEUR AVEC FLASH

SIRENE D'INTERIEUR

La centrale analyse les informations envoyées par les détecteurs, déclenche les sirènes et la passerelle téléphonique.

HABITAT ≤ 4 PIECES

Systèmes d'alarme radio sans fil - Prêts à fonctionner, rapides et simples à installer

Les éléments du kit sont déjà enregistrés dans la centrale lors de la fabrication.

Tous les éléments de votre installation sont alimentés par piles.

Technologie radio bi-fréquence sécurisée

Procédé breveté et exclusif : la transmission radio est réalisée sur 2 fréquences alternées qui est à chaque instant le relais de l'autre pour assurer le transfert d'informations.

Auto-contrôle régulier du système - gestion de perte de liaison

Les éléments (sauf télécommandes) envoient périodiquement à la centrale leur état de fonctionnement : niveau des piles, porte laissée ouverte,...

Autoprotection contre le vandalisme

En cas de vandalisme sur les éléments de votre installation, les sirènes se déclenchent pendant 2 minutes et la passerelle téléphonique vous envoie un message d'alarme.

La centrale, les sirènes, la passerelle téléphonique et les claviers sont protégés contre l'arrachement du mur et contre l'ouverture du capot.

Les détecteurs sont protégés contre l'ouverture de leur face avant.

Pour votre confort d'installation, les autoprotections ne fonctionnent qu'à partir de la première mise sous alarme.

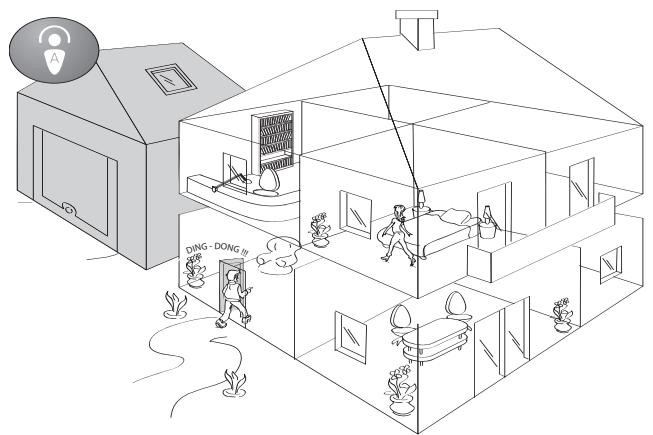

Groupe a

Les accès de votre habitat (porte d'entrée par exemple) ; Fonction KIELATM (Ding-dong) une annexe isolée (le garage, par exemple)

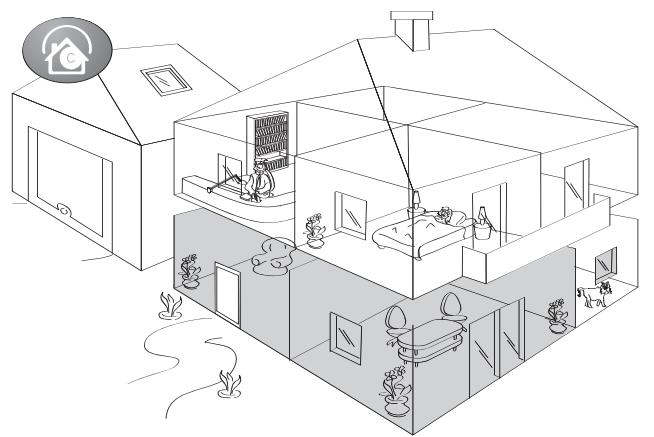

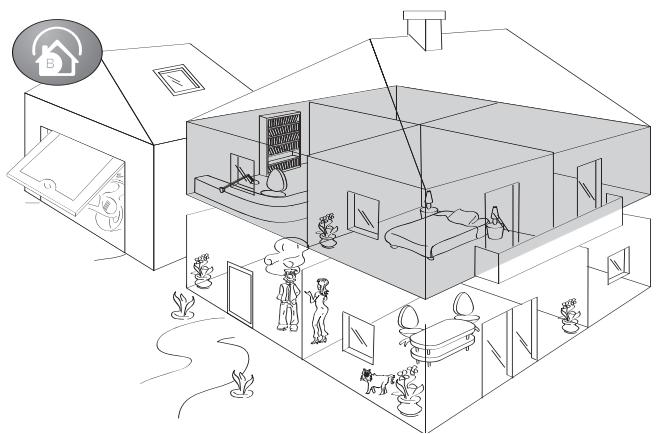

Groupe b

Une partie non utilisée de votre habitation, par exemple, pendant la journée, un étage ou le sous-sol.

Une autre partie non utilisée de votre habitation, par exemple, pendant la nuit, le salon ou tout le rez-de-chaussée.

Mise en marche totale

Mode présence (fonction kielatm) - mode absence

Présence - « Je suis chez moi et je vis avec mon alarme » (1 ou 2 groupe(s) en service) Mise en marche INDEPENDANTE des groupes de surveillance, Groupes A (accès et annexe), B et C :

Fonction KIELATM : surveillance des entrées et accès de l'habitat (porte d'entrée, portes fenêtres...). Je peux être informé de l'accès d'un visiteur ou d'un intrus par Ding-Dong ! (groupes A - accès).

Puissance réduite des sirènes : surveillance indépendante des groupes de l'habitat. Les sirènes se déclenchent avec une puissance réduite pour vous informer d'une intrusion (groupes A - annexe, B et C).

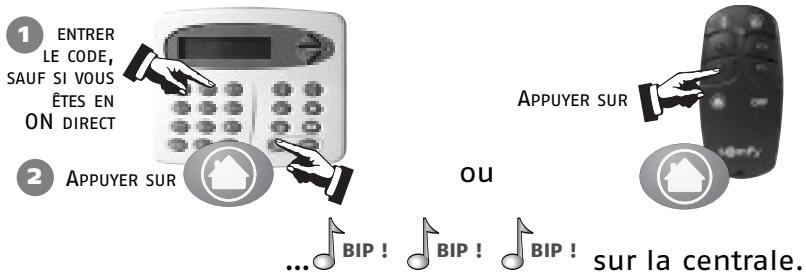

Absence - « Je ne suis pas chez moi, l'alarme est totale »

Mise en marche totale du système d'alarme : l'habitat complet est sous alarme.

Toutes les sirènes se déclenchent, la passerelle téléphonique envoie un ou plusieurs messages d'alarme.

Vous voulez savoir que votre enfant est bien rentré de l'école ? Vous voulez vérifier qu'une personne intervenant à domicile respecte ses horaires ?

Si vous avez une passerelle téléphonique et un clavier de contrôle avec écran LCD, vous pouvez recevoir un SMS pour être averti de l'entrée ou de la sortie de votre habitat d'une personne à qui vous aurez donné un code d'accès (voir page 24).

Un système totalement évolutif

Vous souhaitez commander un automatisme S0MFY (motorisation de portail, porte de garage ou un éclairage)	Clavier de contrôle avec écran LCD ou télécommande accès-alarme
Vous souhaitez une mise en marche simplifiée et sans code	Télécommandes Marche/Arrêt ou Marche/Arrêt/Groupes
Vous avez plusieurs accès	Clavier de contrôle supplémentaire (avec ou sans écran)
Vous avez un chien	Détecteur de mouvement pour habitat avec chien
Vous avez un autre animal domestique	Détecteur d'ouverture judicieusement placé.
Vous avez un garage	Détecteur d'ouverture de porte de garage
Vous souhaitez un niveau de protection supplémentaire pour être alerté, vous ou un partenaire de télésurveillance. Vous souhaitez contrôleur votre système d'alarme lorsque vous étés au bureau ou en vacances, même à l'étranger.	Passerelle téléphonique
Vous souhaitez dissuader un intrus d'entrez chez vous, alerter votre voisinage et signaler que votre système s'est déclenché.	Sirène d'extérieur avec flash
Vous souhaitez compléter la dissuasion dans une autre partie de votre habitat.	Sirène d'intérieur
Vous avez des portes fenêtres et des baies vitrées	Détecteur d'ouverture et de bris de vitre
	Un détecteur audio-sonique et de bris de vitre
Vous souhaitez que votre système se déclenché en cas d'incendie	Détecteur de fumée
Vous souhaitez être prévenu en cas d'inondation (exemple : machine à laver)	Détecteur de présence d'eau

Une installation rapide en 6 étapes maximum

Déterminer l'emplacement des éléments et des groupes de détecteurs.

(Groupes A - accès - annexe, B ou C, voir page 9)

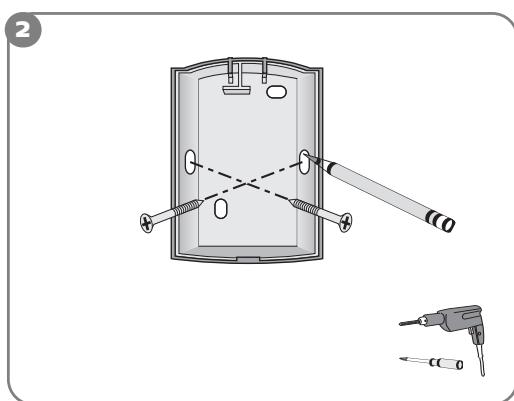

Fixer les éléments au mur.

(voir page 10)

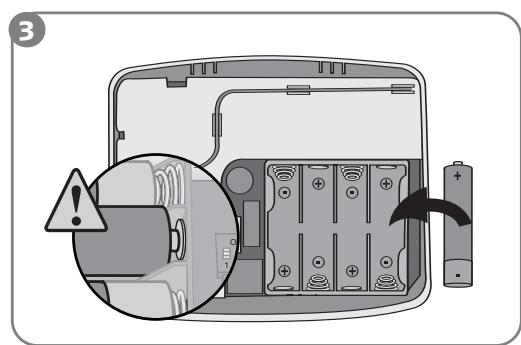

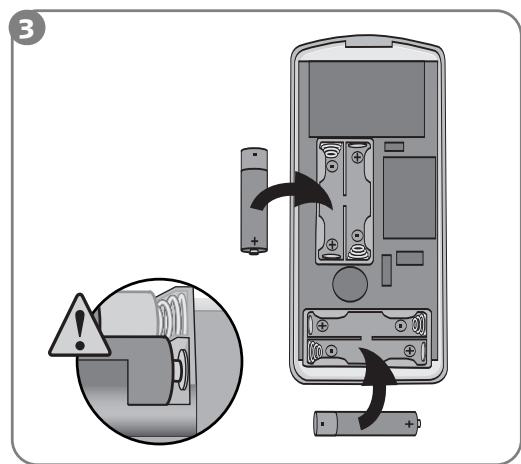

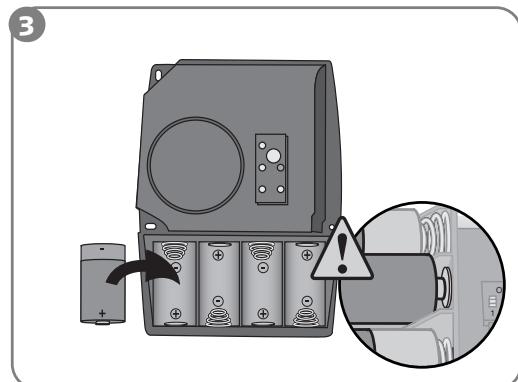

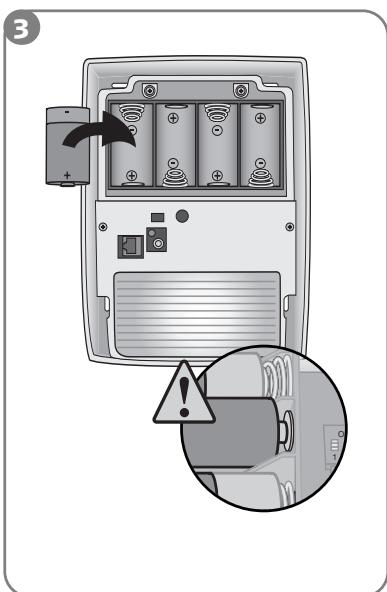

Insérer les piles dans les éléments.

(voir page 10)

Commencer par les détecteurs et les claviers, terminer par les sirènes et la passerelle téléphonique.

Refermer les capots de chacun des éléments.

(voir page 10)

Commencer par les détecteurs et les claviers, terminer par les sirènes et la passerelle téléphonique.

Régler les paramètres de l'installation.

(voir page 21)

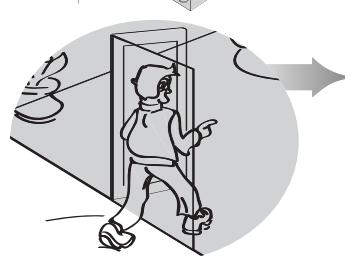

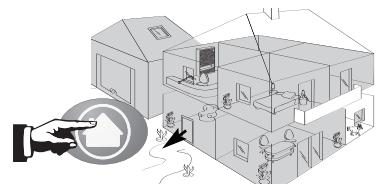

Tester votre installation.

(voir page 26)

Passer à la page 27 pour l'utilisation du système.

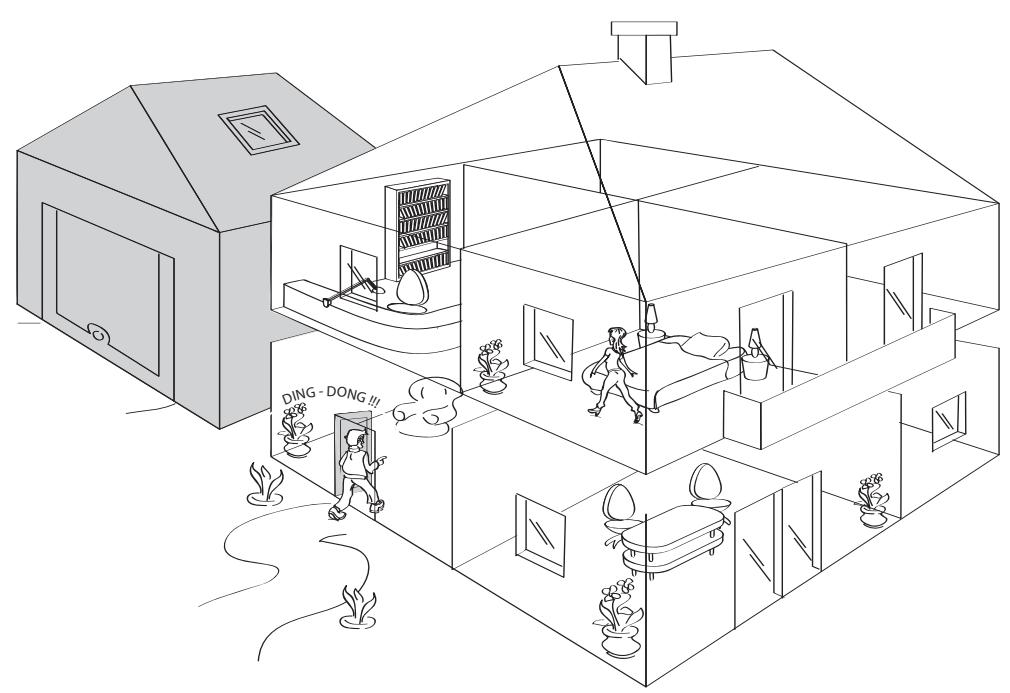

Choix du groupe de surveillance pour chaque détecteur

Le choix du groupe de surveillance et du mode de déclenchement se fait, pour chaque détecteur d'intrusion (déteceur de mouvement ou déteceur d'ouverture), en utilisant les commutateurs situés à l'intérieur de ces produits.

Ils doivent être configurés au moment de l'installation de l'élément.

Pour personnaliser ce besoin, placer les commutateurs 1 et 2 comme suit :

Choix du groupe(voir page 6)		Position des commutateurs	Ce qui se passé en cas d'intrusion
			modeprésence(1 ou 2 groupe(s) en service)« Je suis chez moi etje vis avec mon alarme »	mode absence(3 groupes en service)« Je ne suis pas chez moi,l'alarme est totale »
	A - accès(uniquement pourdéTECTeursd'ouverture)		Fonction KIELATM:Ding Dong IMMÉDIAT	Déclenchement RETARDE dessirènes (à l'issue de latemporisation d'entrée)Transmission téléphoniqued'un ou plusieurs messagesd'alarme*
	A - annexe		Déclenchement IMMÉDIAT de la sirène d'intérieur EN PUISSANCE RÉDUITE	Déclenchement IMMÉDIAT de la sirène d'intérieurDéclenchement, après10 secondes de la sirène d'extérieur avec flashTransmission téléphoniqued'un ou plusieurs messagesd'alarme*
	B
	C

• Si vous possédez une passerelle téléphonique.

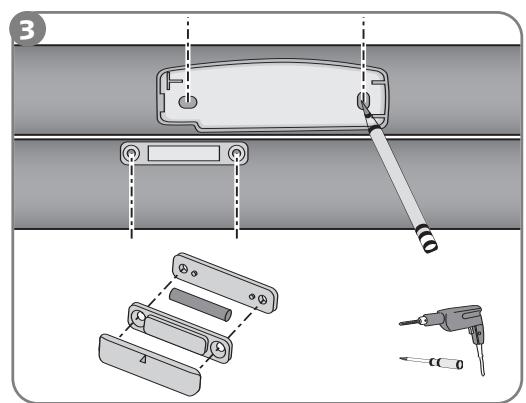

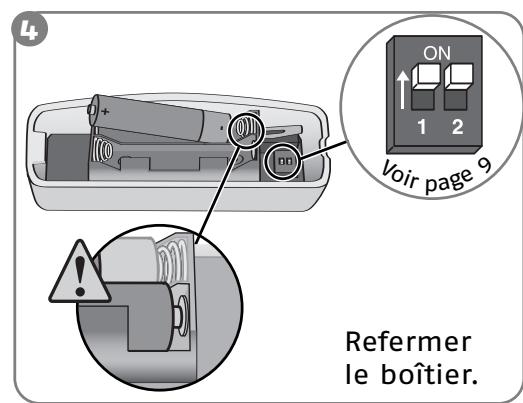

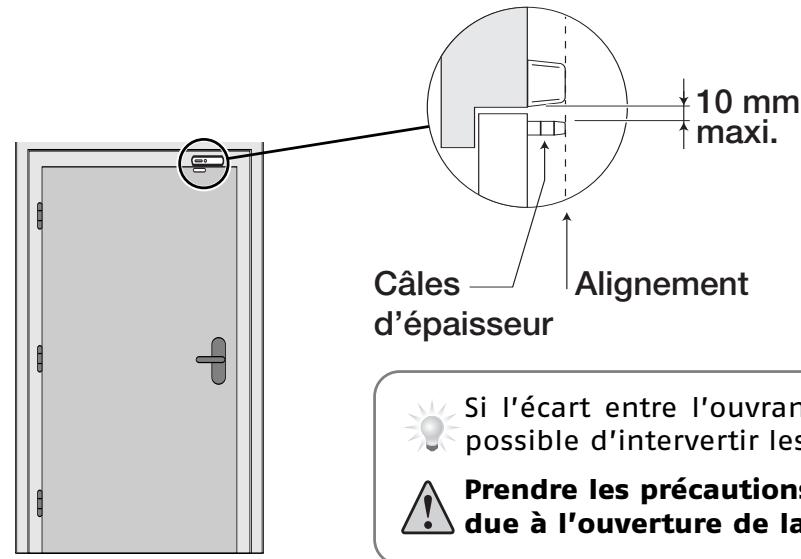

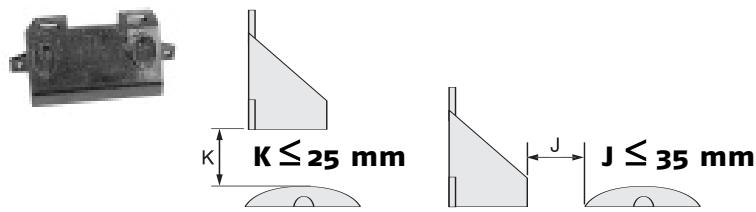

Détecteur d'ouverture

Placer le détecteur à l'intérieur de votre habitation sur le montant de la partie ouvrante, soit horizontalement, soit verticalement du côté ouvrant (à l'opposé des gonds).

Le détecteur et son porte-aimant doivent être disposés avec un parfait alignement entre le repère placé à la base du détecteur et le repère placé sur l'aimant.

Utiliser une ou plusieurs cales d'épaisseur fournies dans l'emballage pour effectuer le réajustement.

Si l'écart entre l'ouvrant et le dormant est trop important, il est possible d'intervertir les 2 parties du produit. Mais...

Prendre les précautions nécessaires pour éviter la détérioration due à l'ouverture de la porte. Montage déconseillé.

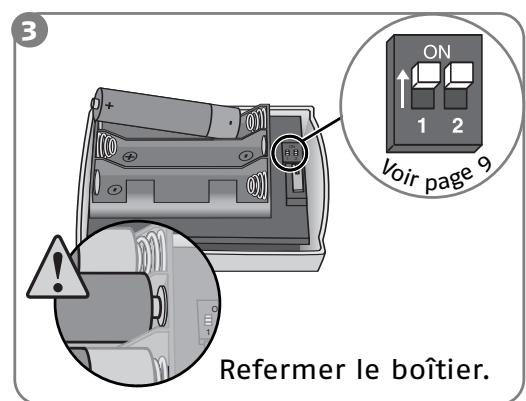

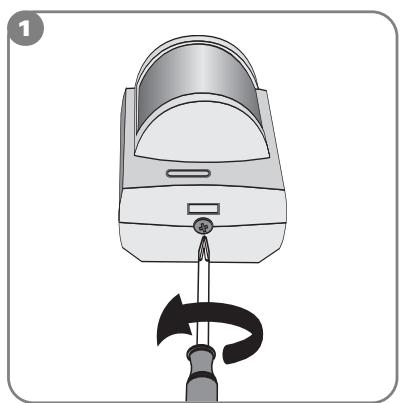

Déteur de mouvement

Pour protéger le plus grande surface, le détecteur pourra être placé dans l'angle d'une pièce à 2,30 m du sol.

Les détecteurs sont sensibles à la chaleur : ne jamais orienter le détecteur de mouvement directement vers une fenêtre, au-dessous ou en face d'une

source de chaleur (radiateur, convecteur ou cheminée) ou dans une véranda pour éviter tout déclenchement intempestif.

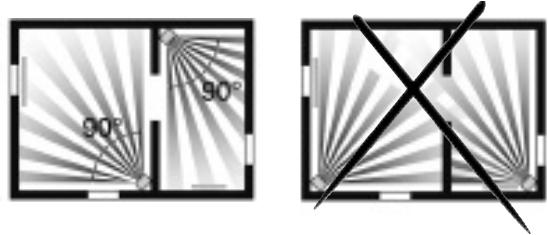

Les rayons des différents détecteurs de mouvement ne devront pas se croiser.

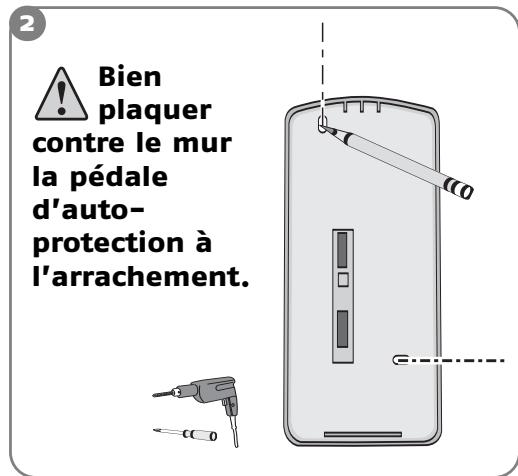

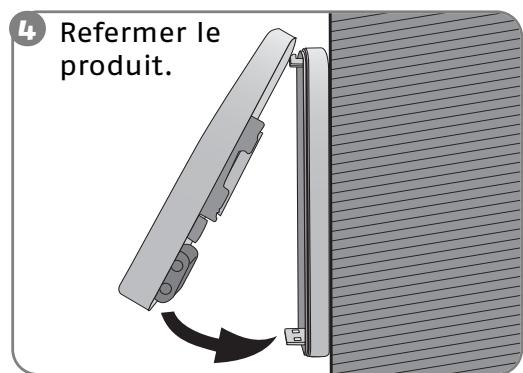

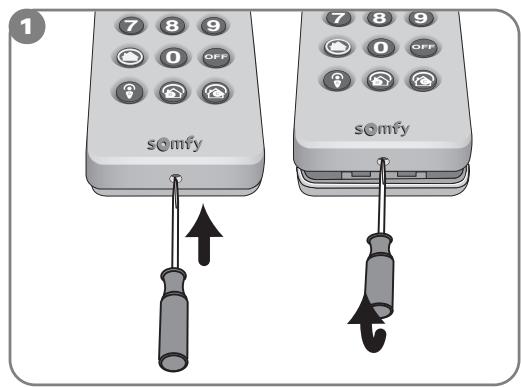

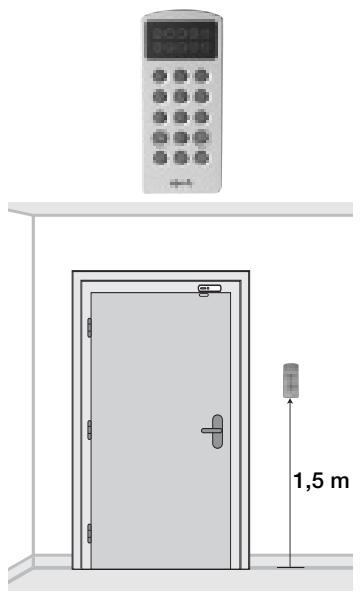

Clavier de contrôle

Il doit être à l'intérieur de l'habitat. Il est conseillé de l'installer après la porte d'entrée.

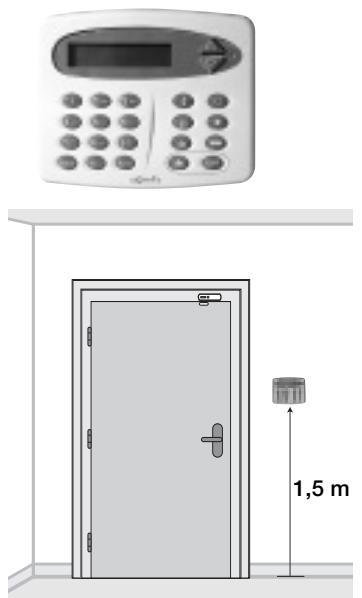

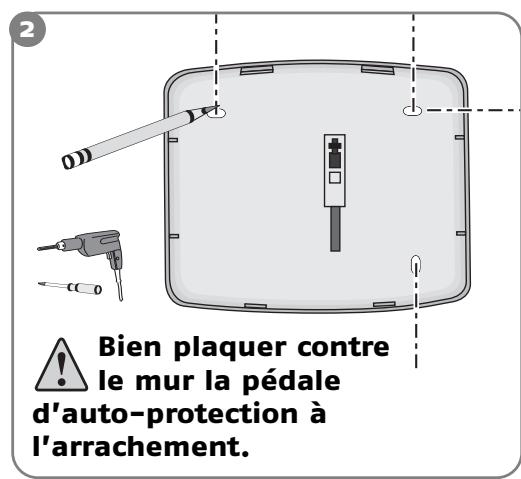

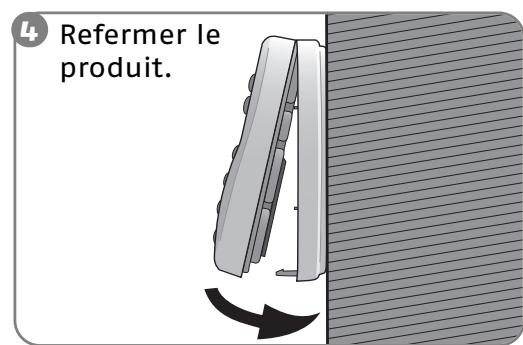

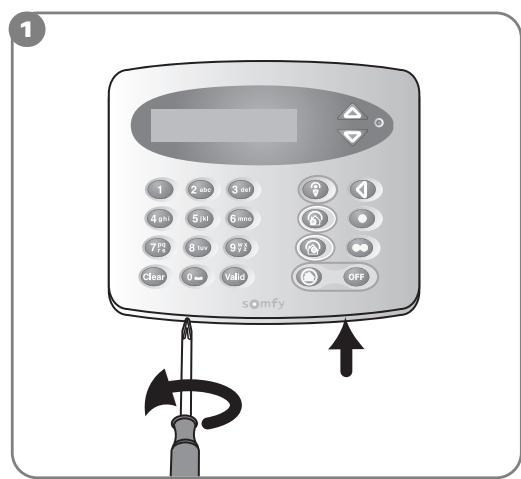

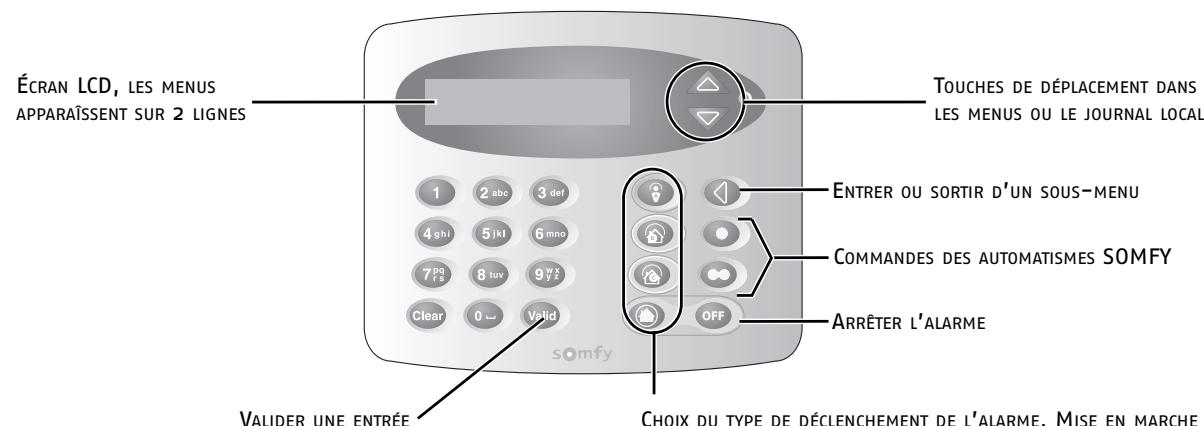

Clavier de contrôle avec écran LCD

Il doit être à l'intérieur de l'habitat. Il est conseillé de l'instruire après la porte d'entrée.

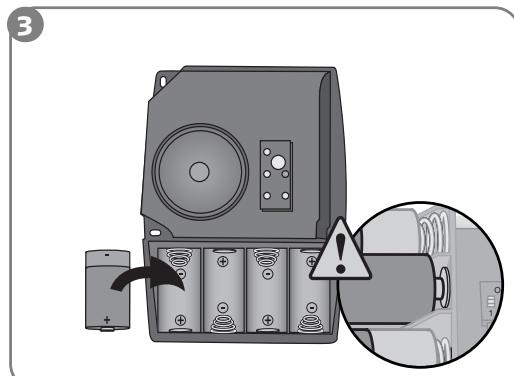

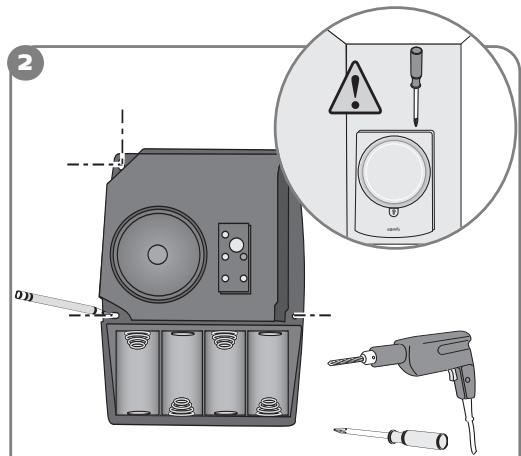

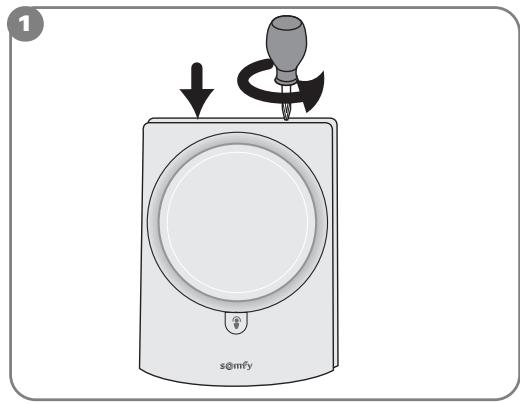

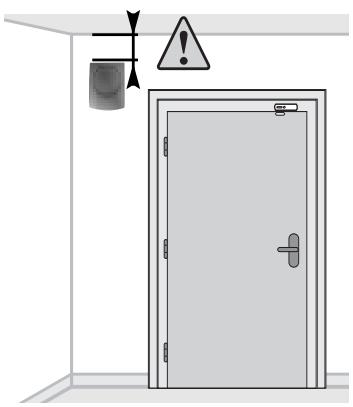

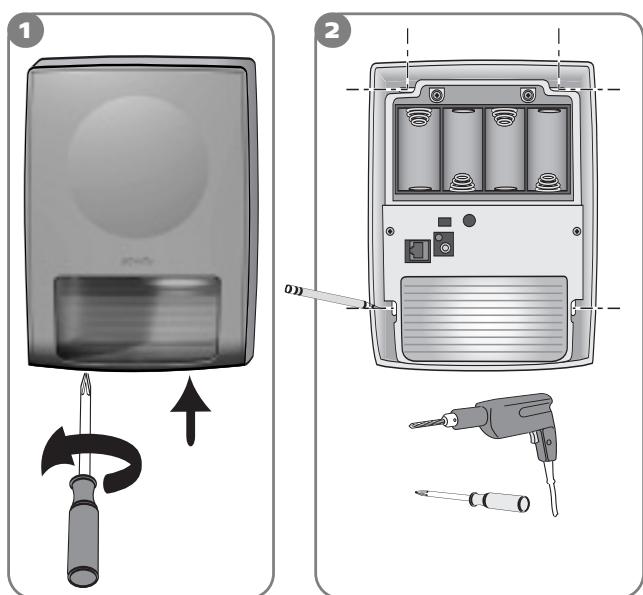

Les sirènes

Sirène d'intérieur

Elle doit être de préférence installée au centre de l'habitat pour une meilleure propagation sonore, en hauteur et difficile d'accès.

Laisser la place au-dessus pour passer le tournevis.

Les chevilles et vis fournies peuvent ne pas être adéquates à votre mur.

Sirène d'extérieur avec flash

Le produit est protégé contre le ruisellement, la condensation et l'humidité à condition d'être fixé dans le bon sens (flash vers le bas). Pour une durée de vie optimale des piles, il est recommandé de le mettre à l'abri du soleil et de l'eau.

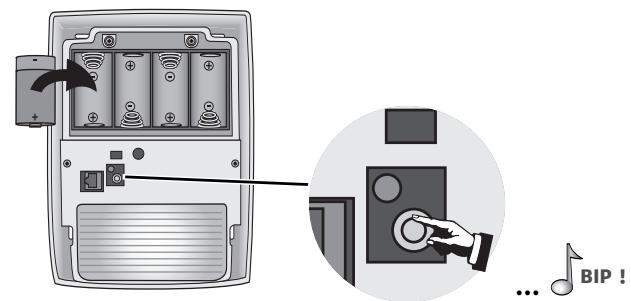

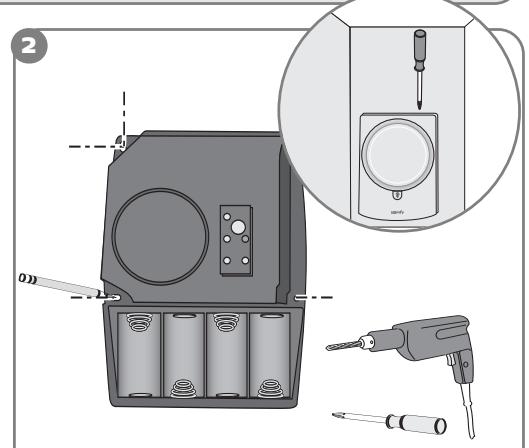

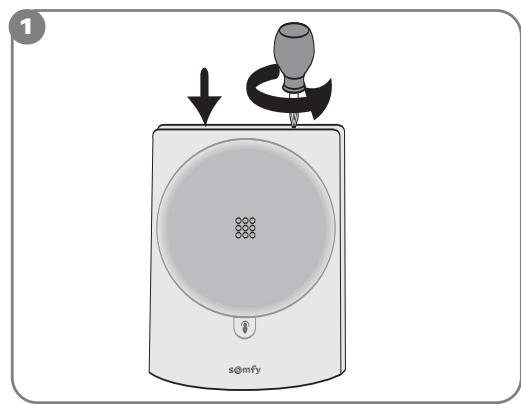

La passerelle téléphonique

(avec ou sans sirène intégrée)

Elle doit être installée proche de la prise téléphonique et difficile d'accès. Tous les téléphones (fax et répondeurs) doivent être branchés derrière la passerelle téléphonique.

Laisser la place au-dessus pour passer le tournevis.

Les chevilles et vis fournies peuvent ne pas être adéquates à votre mur.

Cas particuliers de raccordements

L'ordre de branchement dépend de votre installation téléphonique.

Vous n'avez pas d'abonnement ADSL :

Vous n'avez pas d'abonnement ADSL : MODEM ORDINATEUR SI VOUS EN POSSED

Vous avez un abonnement ADSL avec une ligne téléphonique dite «voix sur IP» :

Vous devez, dans ce cas, garder votre ligne téléphonique classique.

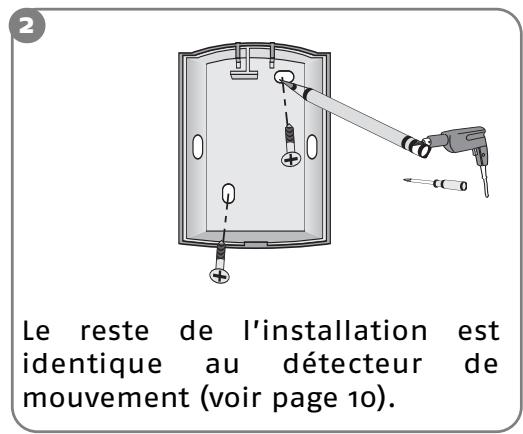

Les détecteurs spécifiques

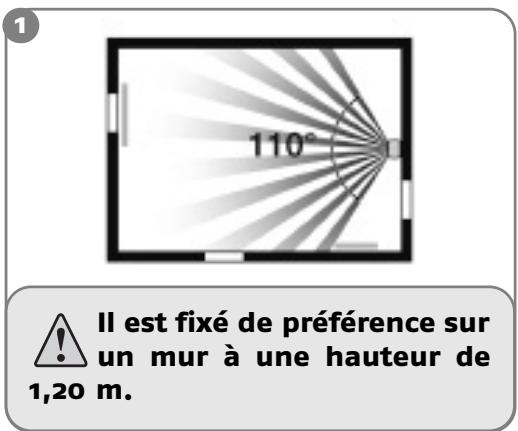

Détecteur de mouvement pour habitat avec chien

Détecteur d'ouverture et de bris de vitre

Il détecte la vibration exercée sur la vitre lors d'une tentative d'intrusion.

Le capteur et son aimant se montent de la même manière que pour le détecteur d'ouverture (voir page 10).

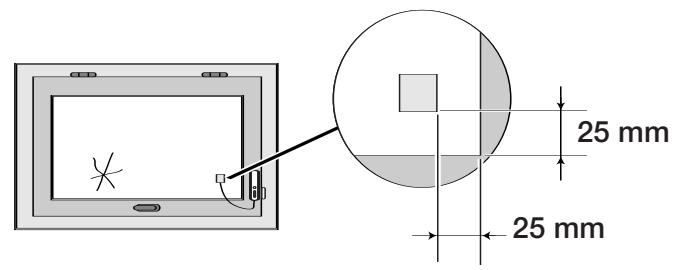

Coller la sonde de bris de vitres dans un coin de la fenêtre à 2,5 cm de l'angle à l'aide de son adhésif double face sur une vitre propre et sèche à une température idéale comprise entre 21 °C et 35 °C. Appuyer fermement sur la sonde de bris de vitres pour assurer un collage efficace.

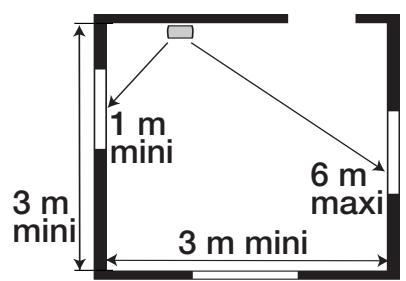

Détecteur audio-sonique de bris de vitres

Il détecte la fréquence acoustique de l'explosion du bris de verre et l'écart de pression entre l'intérieur et l'extérieur de l'habitat. Il ne protège, donc, que les vitres donnant vers l'extérieur.

Il devrait être éloigné d'au moins 1,20 m de sources de perturbations sonores (telles que télévision, enceintes acoustiques, tuyau d'évacuation, portes,...).

Le bris de vitre sera détecté dans un rayon de : 6 m pour des vitres en verre ordinaire ou en double vitrage (2,4 à 6 mm d'épaisseur). 3,65 m pour des vitres en verre trempé ou feuilleté (3,2 à 6,4 mm), ou tout autre type de vitre.

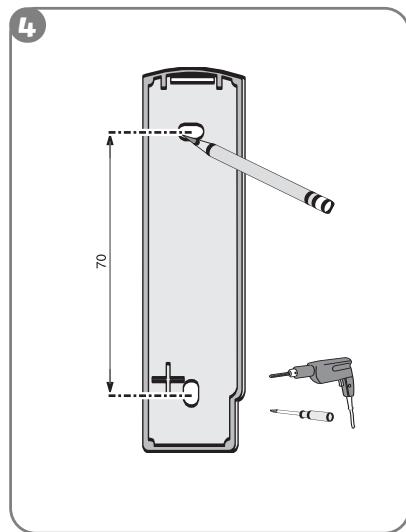

Les éléments : installation et fixation

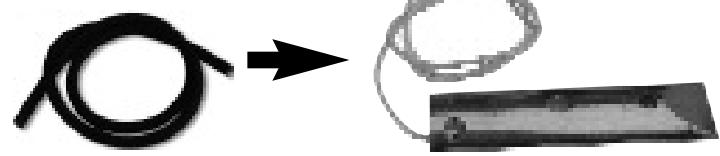

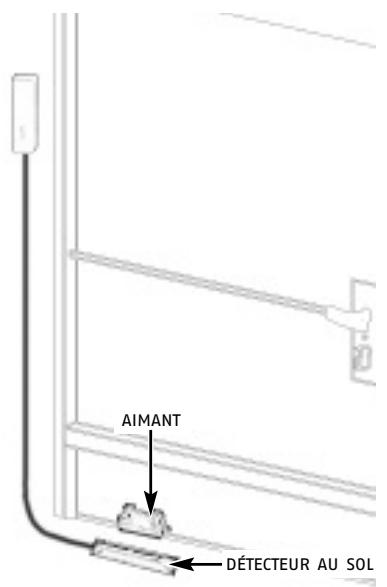

Détecteur d'ouverture de porte de garage

Monter la gaine protectrice sur le câble.

Fixer le détecteur au sol.

Fixer l'aimant sur la porte de garage, entre les 2 repères du détecteur au sol.

Le type de fixation dépend de la matière du sol, utiliser d'autres vis si nécessaire.

Enlever le cavalier. Raccorder les 2 fils dénudés du détecteur. Refermer le boîtier.

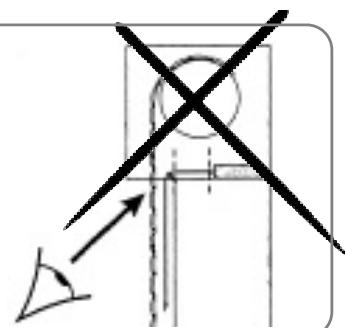

Détecteur d'ouverture de volet roulant

Il est installé à l'intérieur du caisson du volet.

Fixer le module carré, à l'aide d'au moins 3 des 4 vis fournies, à plat, au centre du caisson de façon à libérer la course du cordon sans risquer son cisaillement.

Le cylindre de sortie en laiton du cordon doit être placé le plus près possible de l'ouverture du caisson pour éviter tout risque de cisaillement.

L'extrémité du cordon doit être fixée par une vis à travers l’œillet sur la dernière lame du volet.

Il est conseillé de déporter la partie

électronique sur un mur, grâce au câble de 1 m, afin d'éviter de la fixer sur une partie métallique, ce qui limiterait la bonne propagation des ondes radio.

Détecteur de fumée

Le détecteur doit être impérativement fixé au plafond au centre de la pièce, en tous cas :

Aplus de 20 cm de tout obstacle (mur, cloison, poutre, etc...) Aplusde60cmdetoutanglede lapiece

Ne pas installer le détecteur :

A moins de 1 mètre des bouches de chauffage, de refroidissement ou d'aération. La fumée pourrait être éloignée ou diluée. Dans un local où il y a un risque de condensation. Les salles de bains et bunderies sont à proscrire. Là où les fumées peuvent se dégager (cuisine, ou garage peu ventilé) et générer des alarmes indésirables. Dans un endroit trop poussiéreux.

Retirer la semelle du détecteur en tournant dans le sens inverse des aiguilles d'une montre. Fixer le socle au plafond.

Mettre en place la pile. Refermer le détecteur.

Détecteur de présence d'eau

Fixer le support de la sonde au mur et au ras du sol.

Fixer le boîtier du détecteur contre le mur à environ 1 mètre du sol.

Glisser la sonde entre les pattes du support jusqu'à l'obtention d'un déclic et engager le fil dans les ergots.

Mettre en place les piles. Refermer le capot et remettre la vis.

Avertissement

Les éléments achetés séparément doivent être mémorisés dans la centrale.

Enregistrement des détecteurs, claviers, sirènes et télécommandes

1/ Préparation: préparer la centrale à recevoir d'autres éléments à partir d'un clavier ou d'une télécommande inclus dans le kit ou déjà enregistré. (en cas de problème voir la procédure de réinitialisation du système p35)

BIP

SUP 1

SUR LA CENTRALE.

1 Maintenir «OFF» jusqu'à l'extinction du voyant

BIP!

SUR LA CENTRALE.

Vous avez 2 minutes pour enregistrer un élément. La période de 2 minutes est relancée dès qu'un élément est enregistré. Le bip sonore vous signale que le produit est bien enregistré et reconnu par la centrale. Passé le délai de 2 minutes, vous devez recommencer l'étape de préparation.

2/ Enregistrement

Un détector

sur

centrale.

Un clavier de contrôle (avec ou sans écran LCD)

Entrez le code maître

Maintenir "OFF" jusqu'à l'extinction du voyant

BIP! sur la centrale.

Une télécommande

Appuyer sur «OFF»

BIP!

sur la centrale.

Une sirène

Appuyer sur le bouton (sous le capot)

BIP! sur la centrale.

Passerelle téléphonique

Si vous avez acheté une passerelle téléphonique séparément, il est impératif de réinitialiser toute l'installation : c'est la passerelle téléphonique qui devient la centrale de l'installation !

Enregistrement

Arrête l'auto-protection des éléments de l'installation

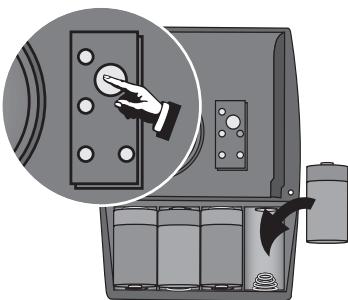

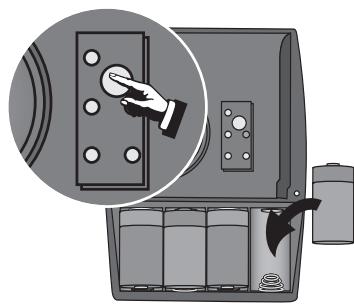

Effacer tous les éléments mémorisés dans la centrale / sirène

Retirer une pile.

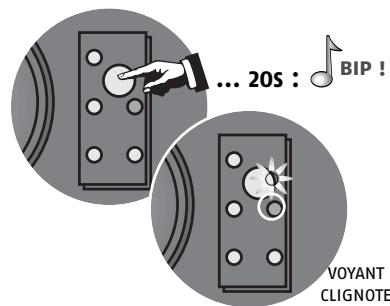

Maintenir le bouton appuyé. Remettre la pile.

Attendre le bip sonore et le clignotement du voyant, puis relâcher le bouton. Le voyant doit clignoter.

Tous les éléments de l'installation sont effacés de la centrale / sirène.

Isoler toutes les sirènes (intérieures et extérieures)

Retirer une pile.

Enregistrer les éléments dans la boîtesuréléphonique

1 Mettre les piles. 2 Enregistrer les claviers de contrôleurs, les détecteurs et les télécommandes, comme indiqué en page 18.

Enregistrement d'une passerelle téléphonique

Enregistrer les sirènes (intérieures et extérieures) dans la passerelle téléphonique

1 Remettre la pile.

Appuyer sur le bouton

Fin de l'enregistrement

Tous les éléments de l'installation sont reconnus par la centrale / passerelle téléphonique.

Raccordement

voir page 13

Supprimer les BIPS! d'un élément

Maintenir le bouton de la sirène ou de la passerelle téléphonique jusqu'à ce que le voyant s'éteigne.

La suppression des BIPS! supprime aussi le DING DONG! de la fonction KIELATM.

Remettre les BIPS! d'un élément

Maintenir le bouton de la sirène ou de la passerelle téléphonique jusqu'à ce que le voyant s’éteigne.

Un bip retentit.

Pour voir le résultat du fonctionnement de la fonctionnelle, nous ne pouvons pas regarder les bips sur un seul élément.

Refermer les sirènes et la passerelle téléphonique.

Personnaliser le code maître du clavier de contrôle

Les codes utilisables sont compris entre « 0001 » et « 9998 ».

Si vous possédez plusieurs claviers, nous vous conseillons de mettre les mêmes codes sur chaque clavier.

Personnaliser l'installation

Personnaliser les paramètres depuis un clavier de contrôle avec écran LCD

Le code maître permet d'accéder aux menus et d'activer (ou de désactiver) le système. Les codes d'accès permettent d'activer (ou de désactiver) le système.

CHOIX DU TYPE DE DÉCLENCHEMENT DE L'ALARME, MISE EN MARCHE :

• MODE PRÉSENCE OU MODE ABSENCE

Accéder aux menus ENTRER DANS LE MENU EN APPUYANT SUR

Exemple d'utilisation : changement du code maître

Vous devez impérativement personnaliser les codes et les numéros de recoins, la date et l'heure pour la passerelle téléphonique.

Personnaliser l'installation

ENTRER LE CODE MAITRE ET APPUYER SUR LA TOUCHE

I Langue

Choix de la langue d'affichage du clavier

I I Francalis

I 2English

Entrer le code de la langue désirée

21Cod

2 malre

Le code

maître par

defaut'sa

the

Choix du code maître et des codes d'accès à personnaliser.

Code compris entre 0001 et 9998

xxx

Le code

s'affiche

Le nouveau code accès 1 est mémorisé

Supprime

Le code accès 1 est supprimé

23Code acces2

xxxx

... idem Code d'accès 1

3Paramètres

I ON direct

Activation de l'alarme avec ou sans code préalable

Mise

ON» avec code

Mise «ON» sans code

32Niveau KIELA

Niveau 1, 2 ou 3

Réglage du volume sonore du DING DONG! et du BIP!

Faible

Moyen (par défaut)

Fort

Niveau sirène

Niveau 1, 2 ou 3

idem menu «32» Fort (par défaut)

34Automalismes

Ne pas modifier

Réglage de la commande des automatismes S0MFY

Passerelle TEL

Possédez une passerelle téléphonique, voir page suivante, sinon passez directement page 28.

Personnaliser l'installation

Personnaliser les paramètres de la passerelle téléphonique depuis un clavier de contrôle avec écran LCD (voir menu 4 page 23)

Personnaliser l'installation

Le menu «8» ne peut pas être modifié.

Personnaliser l'installation

Personnaliser les paramètres de la passerelle téléphonique à distance

Vous avez une passerelle téléphonique (avec ou sans sirène intégrée), mais vous ne possédez pas de clavier de contrôle à écran LCD, sinon passer en page 29.

Entrez en communication avec la passerelle téléphonique depuis un téléphone extérieur à l'habitat

COMPOSER LE NUMERO DE

E DE LA LIGNE

ATTENDRE

3 SONNERIES

RACCROCHER

COMPOSER LE NUMERO DE

TELEPHONE DE LA LIGNE

... Tuut

COMPOSER LE CODE INSTALLATEUR PASSERELLE (CODE USINE : 2222)

Si le code est incorrect, la passerelle raccroche, il faut recommencer la procédure.

Par message vocal, la passerelle téléphonique détaille l'état du système

Groupe A et/ou Groupe B et/ou Groupe C en marche

ou) Système en marche (ou) Système arrêté

Alarme mémorisée Groupe A et/ou Groupe B et/ou Groupe C et/ou

Groupe technique ou Système (ou) Pas d'alarme mémorisée

Modifier les paramètres de la passerelle téléphonique

Les saisies ne sont pas prises en compte pendant la diffusion d'un message vocal

Paramètre	Choix menu	Saisie du paramètre (format/example)			Message vocal (exemple) / Action
Enregistrer la date et l'heure	1*	12062005*0926#			votre saisie est un, *, un, deux, zéro, six... #
Enregistrer un numéro de renvoi	2*	1*	entrez le numéro (15 chiffres max.)	#	Premier numéro de renvoi d'alarme
		2*		#	Deuxième numéro de renvoi d'alarme
		3*		#	Troisième numéro de renvoi d'alarme
		4*		#	Quatrième numéro de renvoi d'alarme
		n*		#	Efface le numéro enregistrré sous le numéro de renvoi «n»
Enregistrer uneannounce	3*	«bla bla»		#	Écoute de l'announce enregistrée
Écouter l'announce enregistrée	4*				Écoute de l'announce enregistrée
Enregistrer un code d'accès	5*	1*	entrez le code (4 chiffres)	#	Saisie du code utilisateur passerelle
		2*		#	Saisie du code installateur passerelle
Silence alarme	6*	0#			La sirène de la passerelle est silencieuse
		1#			La sirène de la passerelle est active

Personnaliser l'installation

Commander vos automatismes SOMFY à partir du clavier de contrôle avec écran LCD ou d'une télécommande accès-alarme

(motorisations pour porte de garage ou portail, récepteur d'éclairage SOMFY)

Au préalable, lisez la notice de l'automatisme SOMFY que vous souhaitez commander (chapitrage des télécommandes).

Lors de la commande d'automatismes avec les

touches

derniers devront

être visibles depuis le clavier LCD.

Arrêter l'auto-protection des éléments de l'installation

(pour ne pas déclencher l'alarme).

APPUYER SUR «OFF»

APPUYER SUR «OFF»

Décrocher le clavier de son support mural.

Suivez les instructions de la notice de votre automatisme et de votre télécommande accès-alarme Somfy pour mémoriser les touches et .

Déclencher automatique l'éclairage lors d'une alarme (lien sur alarme)

(mémoriser votre récepteur d'éclairage SOMFY sur votre système d'alarme)

Au préalable, lisez la notice du récepteur d'éclairage SOMFY que vous souhaitez déclencher (chapitre mémorisation des télécommandes).

Étape d'initialisation : préparer la centrale à recevoir un autre élément.

MAINTENIR «OFF» JUSQU'À L'EXTINCTION DU VOYANT

MAINTENIR «OFF» JUSQU'À L'EXTINCTION DU VOYANT

BIP!

Appuyer sur la touche de programmation du récepteur (voir notice du récepteur).

Appuyer sur «OFF» sur le clavier ou la télécommande.

AZUR 0810 12 12 37*

*Prix d'un appel local

Tester l'installation

Tester les détecteurs

Hors alarme, appuyer sur le bouton du détecteur

Pendant 2 mn, le voyant du détecteur s'allume à chaque détection.

Ouverture/fermeture porte

Coupure d'un faisceau

Tester les sirènes et la transmission téléphonique

Activer l'alarme

MAINTENIR APPUYER JUSQU'À L'EXTINCTION DU VOYANT

Activer la passerelle téléphonique uniquement

ENTRERLECODE+1

Appuyer sur Exemple : Votre code d'accès est «1111», tapez «1112»

Arrêter le cycle de renvois des messages d'alarme sur le téléphone distant

Tester l'ensemble du système

Activer l'alarme, mode absence

3x BIP

Après 2 minutes de temporisation de sortie, ouvrir toutes les portes et fenêtres munies de détecteurs d'ouverture.

Passer devant tous les détecteurs de mouvement.

Les sirènes se déclenchent.

Laisser sonner les sirènes pendant un temps au moins égal à la temporisation de renvoi téléphonique programmée.

La passerelle téléphonique s'enclenche.

Mettre l'alarme hors service. Arrêter le cycle de renvoi.

Identifier les détecteurs ayant déclenché (voir pages 34)

Si un problème est survenu lors du test, se reporter page 36, Problèmes rencontrés.

Arrêter le système d'alarme

BIP! sur la centrale. Si une alarme est intervenue, elle est signalée sur les claviers (voyant clignotant, écran, historique). Voir détails, pages 32 et 33.

En mode absence (3 groupes sous alarme)

Une série de BIP! lent signale des portes ouvertes.

Une série de BIP! rapides signale un défaut : voir p. 32 et 33.

Lors de la mise sous alarme, le système est fonctionnel à l'issue des 2 minutes de temporisation de sortie. Pendant ce début, les déplacements ne sont pas détectés.

En cas d'intrusion en mode absence

Une fois le message écouté, le destinataire du message doit appuyer sur la touche «*» de son combiné.

Ceci valide la transmission de la passerelle téléphonique

Préciser au(x) destinataire(s) cette procédure de validation.

Activer/désactiver le système d'alarme à distance

Mise hors alarme, tapez «0*»

Mise sous alarme totale, tapez «1*»

Sur le clavier de contrôle

Voir détails des indicateurs lumineux page 21.

Sur le clavier de contrôle avec écran LCD

Si un defaulted est détecté, le voyant clignote, le defaulted est signalé sur l'écran.

Syntaxe du message transmis

Catégorie +	Groupe
Alarme ou Pile ou Liaison	AT Groupe A - Accès
	A Groupe A - Annexe
	B Groupe B
	C Groupe C
	Sys Système (claviers, sirènes, passerelle téléphonique)
	Tech Technique (détecteurs de fumée ou de présence d'eau)
Exemple :	Alarme Groupe : A	ou Alarme Groupe A : System	ou Pile Groupe : C

Syntaxe du message transmis

Évènement	Message transmis	Message personnelisé si les éléments ont été nommés (page 26) et le SMS personnelisé (page 24)
Défaut pile	Système d'alarme. Le 13/05 à 15h05, Piles faibles.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Piles faibles Chbre Alix.
Perte de liaison	Système d'alarme. Le 13/05 à 15h05, Perte de liaison.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Perte de liaison Clavier.
Mise sous alarme	Système d'alarme. Le 13/05 à 15h05, Mise ON.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Mise ON - code accès 1.
Mise hors alarme	Système d'alarme. Le 13/05 à 15h05, Mise OFF.	Système d'alarme de OLIVIER. Le 13/05 à 15h05, Mise OFF - code accès 2.

Synthèse de fonctionnement du système

Déclenchement du système		Déclenchement Sirène d'intérieur	Déclenchement Sirène d'extérieur (après dix secondes)	Déclenchement du flash	Déclenchement du lien sur alarme (éclairage)	Transmission téléphonique(1)			Mémorisation	Commentaires
						Message d'alarme	SMS	vers Télésurveillanceur
Dans tous les cas	Défaut pile d'un élément	Non	Non	Non	Non	Non	Oui	Oui	Oui	Défaut techniques
	Perte de liaison d'un élément	Non	Non	Non	Non	Non	Oui	Oui	Oui
	Brouillage radio (si fonction validée)	Non	Non	Non	Non	Non	Non	Non	Oui
Mode PRESENCE	Déclenchement d'un détector du groupe A (accès)	Fonction KIELATM « Ding-Dong »	Non	Non	Non	Non	Non	Non	Non	Alarmé intrusion avec système sous alarmé partielle
	Déclenchement d'un détector des groupes A (annexe), B ou C	Oui (puissance réduite)	Non	Non	Non	Non	Non	Non	Oui
	Déclenchement d'un détector technique	Oui (puissance réduite)	Non	Non	Non	Non	Non	Non	Oui	Alarmes techniques
	Déclenchement d'un détector de fumée	Oui	Oui	Oui	Oui	Non	Non	Non	Oui
	Ouverture boîter non autorisé	Oui (attenué)	Non	Non	Non	Non	Non	Non	Oui	Auto-protections
	Ouverture boîter autorisée (dans les 2 minutes après OFF)	Non	Non	Non	Non	Non	Non	Non	Oui
	Appui prolongé sur ON	Oui	Oui	Oui	Oui	Oui (sauf si télésurveillance)	Non	Oui	Oui	Déclenchement d'une alarme par l'utilisateur
	Code +1 sur un clavier	Non	Non	Non	Non	Oui (sauf si télésurveillance)	Non	Oui	Oui
	Coupure ligne téléphonique (si fonction active et si la ligne a été présente au moins 1 fois)	Non	Non	Non	Non	Non	Non	Non	Oui	Coupure ligne téléphonique(2)
Mode ABSENCE	Déclenchement d'un détector du groupe A (accès)	1 bipuis déclenchement retardé après la temporisation d'entrée	Oui (après la temporisa-tion d'entrée)	Oui	Oui	Oui (sauf si télésurveillance)	Non	Oui	Oui (si déclenchement de l'alarme)	Alarmé intrusion avec système sous alarmé totale
	Déclenchement d'un détector des groupes A (annexe), B ou C	Oui (immédiat)	Oui	Oui	Oui	Oui (sauf si télésurveillance)	Non	Oui	Oui
	Déclenchement d'un détector technique	Oui (attenué)	Non	Non	Non	Oui (sauf si télésurveillance)	Non	Oui	Oui	Alarmes techniques
	Déclenchement d'un détector de fumée	Oui	Oui	Oui	Oui	Oui (sauf si télésurveillance)	Non	Oui	Oui
	Ouverture boîter non autorisée	Oui	Oui	Oui	Oui	Oui (sauf si télésurveillance)	Non	Oui	Oui	Auto-protections
	Coupure ligne téléphonique (si fonction active et si la ligne a été présente au moins 1 fois)	Oui	Oui	Oui	Oui	-	Non	-	Oui	Coupure ligne téléphonique(3)
	MARCHÉ / ARRÊT du système	Non	Non	Non	Non	Non	Non	Possible	Oui	Information par SMS sur la mise en marche ou l'arrêt du système
	MARCHÉ / ARRÊT du système à partir des codes d'accès 1 ou 2 (Clavier de contrôle avec écran LCD)	Non	Non	Non	Non	Non	Oui	Possible	Oui

(1) Si vous possédez une passerelle téléphonique avec ou sans sirène. (2) Non disponible sur une passerelle téléphonique avec sirène intégrée.

Synthèse de fonctionnement du système

Les informations du système		Sur ce produit	Sur les sirènes et passerelle téléphonique	Commentaires
Depuis un élément de commande (*Uniquement sur la télécommande qui possède la fonction «retour d'information»)	Si au moins une porte est ouverte	3 éclats rouges lents*	3 bips lents	Lors d'une mise sous alarme (MARCHE)
	Si un défaut pile / liaison est mémorisé	Série éclats rouges*	Série bips rapides
	Si Mode absence activé	3 éclats vert*	3 bips
	Si Mode présence activé	2 éclats vert*	2 bips
	Si aucune alarme n'est mémorisée	1 éclat vert*	1 bip	Lors d'une mise hors alarme (ARRÊT)
	Si une alarme est mémorisée (technique ou intrusion)	Série éclats rouges*	Série bips rapides
Consultation des messages sur le clavier de contrôle avec écran LCD	Si un défaut pile d'un élément du système est mémorisé	Piles faibles - Groupe : A B C Système Technique	-	Si un défaut est mémorisé, le voyant du clavier clignote. Appuyez sur les touches et pour visualiser le défaut
	Si un défaut liaison d'un élément du système est mémorisé	Perte liaison - Groupe : A B C Système Technique	-
	Si une alarme d'un détector est mémorisée	Alarme - Groupe : A B C Système Technique	-
Visualisation des messages sur le clavier de contrôle Voyants clignotants (voir page 21)	Si un défaut pile d'un élément du système est mémorisé	Voyant «Pile» + voyants de l'élement concerné	-	Si un défaut est mémorisé, les voyants correspondants clignotent.
	Si un défaut liaison d'un élément du système est mémorisé	Voyant «Perte de liaison» + voyants de l'élement concerné	-
	Si une alarme intrusion d'un détector est mémorisée	Voyant «Alarme» + voyants des Groupes concernés	-
	Si une alarme technique d'un détector est mémorée	Voyant «Alarme» + voyant «technique»	-
	Si une alarme d'un clavier, d'une centrale, d'un passerelle ou d'une sirène est mémorée (ouverture non autorisée => auto-protection)	Voyant «Alarme» + voyants «sirène» ou «centrale»	-
Identification du détector	Si aucun défaut n'est mémorisé	LED allumée lors de l'appui	1 bip	Appuyez sur la touche du détector à tester
	Si un défaut pile est mémorisé	-	Série bips rapides ou pas de bip (piles HS)
	Si une alarme est mémorée	LED allumée lors de l'appui	Série bips rapides
	Si un défaut de liaison est mémorisée (piles HS)		Série bips rapides

Journal d'informations (si vous possédez une passerelle téléphonique et un clavier de contrôle avec écran LCD) Sélectionnez le menu «6 Historique»

---

Appuyez sur les touches ou pour visualiser les différents éléments du jour

Journal d'informations (si vous possédez une passerelle téléphonique et un clavier de contrôle avec écran LCD)
Consultation de l'histoire sur le clavier de contrôle avec écran LCD	Sélectionnez le menu «6Historique»	Tous les événements (alarme, défaut, mise en / hors service) sont mémorisés dans le journal avec la date et l'heure	Accès aux menus Entrez le Code Maitre +
Menu 4 - Paramétrage de la passerelle téléphonique (voir page 24)	Appuyez sur les touches ↓ ou ↓ pour visualiser les différents éléments du journal

Remplacement des piles

Comment sait-on qu'un élément n'a plus de pile?

Le voyant clignote.

Le message «Pile, Grp...» est signalé sur l'écran.

Le message «Pile, Grp...» est signalé dans le journal.

Une série de BIP! retentit lors de la mise sous alarme.

Identifier l'objet concerné

Consulter le journal des événements si vous possédez une passerelle téléphonique et un clavier de contrôle avec écran LCD. (voir page 31)

APPUYER SUR LA TOUCHE DU DETECTEUR

BIPBIPBIPBIP

SI UNE SÉRIE DE BIPs RETENTIT ET SI LE VOYANT NE S'ALLUME PAS LES PILES SONT À CHANGER. SI UNE SÉRIE DE BIPs RETENTIT ET SI LE VOYANT S'ALLUME LE DETECTEUR À DÉCLENCHÉ.

Arrêtez l'auto-protection des éléments de l'installation

APPUYER SUR

Type de piles d'un élément (piles alcalines neuves et de même lot uniquement)

Élement	Piles
	qté	type	durée de vie
Sirène d'intérieur	4	LR20	4 ans
Sirène d'extérieur avec flash	4	LR20	4 ans
Clavier de contrôle	4	LR3	4 ans
Clavier de contrôle avec écran LCD	4	LR6	4 ans
Détecteur de mouvement	3	LR3	2 ans
	2	LR6	4 ans
Détecteur de mouvement avec chien	3	LR3	2 ans
	2	LR6	4 ans
Détecteur d'ouverture	2	LR3	4 ans
Détecteur d'ouverture et de bris de vitre	2	LR3	4 ans

Changer les piles de l'élément

Les piles usagées seront retournées au distributeur ou jetées dans une déchetterie.

Il faut reprogrammer la date et l'heure de la passerelle téléphonique après le changement des piles.

Pour le clavier de contrôle uniquement, entrez le code et appuyez sur la touche "OFF".

Élement	Piles
	qté	type	durée de vie
Décteur d'ouverture de porte de garage	2	LR3	4 ans
Décteur d'ouverture de volet roulant	2	LR3	4 ans
Décteur audio-sonique de bris de vitre	2	LR3	4 ans
Décteur de fumée	1	6LR61	4 ans
Décteur de présence d'eau	2	LR3	4 ans
Décteur de coupure secteur	2	LR3	4 ans
Télécommande 2 touches	1	CR2430	4 ans
Télécommande 4 touches	1	CR2430	4 ans
Passerelle téléphonique	4	LR20	4 ans

Réinitialisation du système

En cas de perte ou de vol d'un élément de commande ou en cas de reconfiguration du système

Arrête l'auto-protection des éléments de l'installation (pour ne pas déclencher l'alarme).

APPUYER SUR «OFF»

APPUYER SUR «OFF»

sur la centrale.

Si vous possédez un clavier de contrôle avec écran LCD et une passerelle téléphonique, vous pouvez n’effacer que l’élément concerné en allant dans le menu «5liste Élement», voir page 26.

Effacer tous les éléments mémorisés dans la centrale (sirène ou passerelle téléphonique)

Retirer une pile.

3 Maintenir le bouton appuyé. Remettre la

4 Attendre le bip sonore et le clignotement du voyant, puis relâcher le bouton. Le voyant doit clignoter

Tous les éléments de l'installation sont effacés de la centrale.

Recommencer la mémorisation de tous les éléments, voir page 18.

En cas de perte du code maître : il faut effacer les codes du clavier

Effacer tous les éléments mémorisés dans la centrale, voir procédure ci-dessus.

Recharger les paramètres d'usine sur le clavier (avec ou sans écran)

2 Retirer une pile.

3 Attendre... 30s. Remettre la pile.

Attendre le délai de démarrage.

COMPOSER UN CODE SUR 4 CHIFFRES

MAINTENIR "OFF" JUSQU'À L'EXTINCTION DU VOYANT

Récommencer la mémoireisation de tous les éléments, voir page 18.

Problèmes rencontrés

… sur une sirène

Diagnostics	Remèdes
Pas de bip sonore lors d'une mise sous / hors alarmé du système	Avez-vous mis les piles dans la sirène ? Les piles sont-elles en bon état et bien mises ? La sirène est-elle enregistrée sur la centrale ? Avez-vous bien programmé le bip sonore sur la sirène ? Voir page 21, « Activer/Désactiver les bips sonores... »
Série de bips sonore lors de la mise sous alarmé du système	Porte ouverte? Piles défectueuses, voir page 34, « Remplacement des piles ».
Impossible d'enregistrer la sirène dans la centrale lors de l'appui sur la touche.	Avez-vous mis les piles dans la sirène ? Avez-vous bien mis la centrale en mode enregistrement ?
Pas de déclenchement de la sirène lors d'une alarmé	La temporisation de sortie de 2 minutes n'est-elle pas en cours ? La temporisation de 10 secondes après un déclenchement n'est-elle pas en cours pour la sirène d'extérieur ?
Déclenchement de la sirène en puissance réduite	La temporisation de 10 secondes après le déclenchement d'une sirène d'extérieur n'est-elle pas en cours ? La temporisation de 10 secondes après un déclenchement n'est-elle pas en cours pour la sirène d'intérieur ? Le réglage du niveau sonore accessible depuis le clavier LCD est-il correctement réglé ?
Déclenchement de la sirène lors d'une mise sous alarmé	La sirène est-elle fixée correctement sur le mur ? Le capot est-il fermé et verrouillé ? La pédale d'autoprotection est-elle correctement positionnée ?

... sur un détecteur de mouvement

Diagnostics	Remèdes
Pas de bip sonore lors de l'appui sur la touche du détector	■ Le boîtier est-il fermé ? Le détector est-il enregistré dans la centrale ? ■ Avez-vous mis les piles dans le détector ? ■ Les piles sont-elles en bon état et bien mises ?
Impossible d'enregistrer le détector dans la centrale lors de l'appui sur la touche.	■ Le boîtier est-il fermé ? ■ Avez-vous mis les piles dans le détector ? ■ Avez-vous bien mis la centrale en mode enregistrement ?
Le voyage du détector ne s'allume pas lors d'un mouvement pendant la phase de test (voir page 29)	■ Le détector est-il fixé à la bonne hauteur sur le mur ? ■ Avez-vous franchi au moins deux rayons (voir page 10) ■ Les piles sont elles en bon état et bien mises ?
Déclenchement du système hors alarme lors d'une détction	■ Le détector est-il fixé correctement sur le mur ? ■ Le boîtier est-il fermé ? La pédale d'autoprotection est-elle cor-rectement positionnée ?
Pas de déclenchement du système sous-alarme lors d'une détction	■ La piece dans laquelle est positionnée le détector était-elle vide depuis plus de 2 minutes ? ■ Les commutateurs de groupe sont-ils correctement régliés ? ■ Vérifier la zone de couverture du détector.
Déclenchement intempestif système sous alarme	■ Le détector n'est-il pas placé在此之前 d'une source de chaleur ? ■ Lapiece n'est-elle pas habité par des animaux (rongeurs, oiseaux) ? ■Des parties couvertes par le détector ne bougent-elles pas (rideau, plante lors d'un courant d'air)

... sur un détecteur d'ouverture

Diagnostics	Remèdes
Pas de bip sonore lors de l'appui sur la touche du détector	Avez-vous mis les piles dans le détector ? Est-il enregistré ? Les piles sont-elles en bon état et bien mises ?
Impossible d'enregistrer le détector dans la centrale lors de l'appui sur la touche.	Avez-vous mis les piles dans le détector ? Avez-vous bien mis la centrale en mode enregistrement ?
Le voyage du détector ne s'allume pas lors d'une ouverture ou fermeture de la portependant la phase de test (voir page 29)	L'aimant est-il installé à une distance correcte du détector ? Les repères sont-ils bien alignés ? (voir page 10) Les piles sont-elles en bon état et bien mises ?
Déclenchement du système hors alarme lors d'une détction	Le détector est-il fixé correctement sur la porte ou la fenêtre ? Le boîtier est-il fermé ? La pédale d'autoprotection est-elle correctement positionnée ?
Pas de déclenchement du système sous-alarme lors d'une détction	La temporisation de sortie de 2 minutes n'est-elle pas en cours ? Les commutateurs de zones sont-ils correctement réglicés ?

... sur un élément de commande

Diagnostics	Remèdes
Impossible d'activer ou d'arrêtier le système d'alarme	Avez-vous mis les piles dans l'élement de commande ? Est-il enregistré ? Les piles sont-elles en bon état et bien mises ? L'élement de commande est-il enregistré sur la centrale ? Avez-vous entré par 3 fois un code erroné ? (le blocage durable 2 minutes).

... sur une passerelle téléphonique

Diagnostics	Remèdes
Pas de bip sonore lors d'une mise sous / hors alarme du système	Avez-vous mis les piles dans la passerelle? Les piles sont-elles en bon état et bien mises? Avez-vous bien programmé le bip sonore sur la passerelle? Voir page 21, « Activer/désactiver les bips sonores... »
Pas de transmission téléphonique lors d'une alarme	Avez-vous correctement programmé les numérios du renvoi téléphonique? Voir système était-il sous alarme totale? La temporisation de renvoi téléphonique est-elle terminée? La prise du cordon téléphonique est-elle bien raccordée?
Pas de transmission de SMS lors d'une mise sous / hors alarme (fonction accessible uniquement à partir du clavier de contrôle avec écran LCD)	Avez-vous correctement programmé les numérios du renvoi SMS, les numérios de serveurs et validé le renvoi sur le code d'accès 1 ou 2? Avez-vous bien effectué une mise sous alarme mode absence ou une mise hors alarme à partir des codes d'accès 1 ou 2? Le téléphone devant receivevoir le message SMS était-il en fonctionnement et joignable au moment du renvoi? Assurez-vous que votre opérateur téléphonique propose le service SMS.

Tableau de caractéristiques

Élement	Utilisation	Température utilisation	Auto-protection	Fonctionnement
Sirène d'intérieur	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	En mode présence : déclenchement de l'alarme pendant 2 minutes en mode attenué 95 dB.En mode absence : déclenchement d'une alarme sonore attenuée pendant 10 secondes (95 dB) puis 110 secondes en pleine puissance (110 dB).
Sirène d'estérieur avec flash	Extérieur sous abri	- 25 à + 50 °C	Ouverture Arrachement	Pas de déclenchement de l'alarme sonore pendant 10 secondes puis alarme sonore attenuée pendant 10 secondes (90 dB) puis 100 secondes en pleine puissance (106 dB). Déclenchement du flash pendant 180 secondes.
Clavier de contrôle	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Retour d'informations visuelles lors des commandes.
Clavier de contrôle avec écran LCD	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Retour d'informations visuelles lors des commandes.Visualisation possible d'un journal d'évenement.Commandes directes d'automatismes via les touches et .
Détecteur de mouvement	Intérieur	+ 5 à + 40 °C	Ouverture	Rayon d'action de 10 mètes avec un angle de 90°.
Détecteur de mouvement avec chien	Intérieur	+ 5 à + 40 °C	Ouverture	Rayon d'action de 10 mètes avec un angle de 110° au dessus du détecteur.
Détecteur d'ouverture	Intérieur	- 10 à + 40 °C	Ouverture	Distance maximum entre aimant et détecteur de 10 mm sur du bois et de 5 mm sur fer doux.
Détecteur d'ouverture et de bris de vitre	Intérieur	+ 5 à + 40 °C	Ouverture	DéTECTe lebris de vitre et l'ouverture de fenêtres.
Détecteur d'ouverture de porte de garage	Intérieur	+ 5 à + 40 °C	Ouverture	DéTECTe l'ouverture d'une porte de garage.
Détecteur d'ouverture de volet roulant	Intérieur	+ 5 à + 40 °C	Ouverture	DéTECTe un soulèvement de 5 cm de la的最后一 lame du volet.
Détecteur audio-sonique de bris de vitre	Intérieur	+ 5 à + 40 °C	-	DéTECTe lebris de vitre de fenêtres donnant sur l'estérieur uniquement.
Détecteur de fumée	Intérieur	+ 5 à + 40 °C	-	DéTECTe la présence de fumée au niveau du détecteur. Il doit être impératifement placé au plafond.
Détecteur de présence d'eau	Intérieur	+ 5 à + 40 °C	-	DéTECTe la présence d'eau au niveau des electrodes.
Télécommandes	Intérieur	+ 5 à + 40 °C	-	Retour d'informations visuelles lors des commands. (suivant modèle)
Passerelle téléphonique	Intérieur	+ 5 à + 40 °C	Ouverture Arrachement	Utilisable uniquement sur ligne analogue compatible numérotation par codes DTMF Paramétrage distant en mode vocal par codes DTMF Paramétrage local avec le clavier LCD.Enregistrement depuis un téléphone distant d'un message vocal accompagnant le message d'alarme pré enregistré.Transmission téléphonique vocale ou numérique (pour la TLS) pour les alarmes avec possibilité de différer l'envoi jusqu'à 30 secondes (pour éciter de transmettre en cas de fausse manipulation).Envoi possible de SMS lors des mises en / hors service sur les deux codes d'accès. Mise sous /hors alarme totale distant en mode vocal par appui sur les touches du combiné (code DTMF).

Taux d'humidité maximum de 75%, pour tous les éléments.

somfy. com

SYSTÈME D'ALARME RADIO SANS FIL

MOTORISATION POUR STORES

MOTORISATION POUR PORTES DE GARAGE

MOTORISATION POUR PORTALS

Service consommateurs

BP 105

92232 Gennevilliers Cedex

Hot-line: 0 810 12 12 prix d'un appel local

Fax: [phone]

E-mail: [e-mail]

sOmfy.
