Type de produit	Motorisation radio pour volet roulant existant
Modèle	5014068 (RMS1000 / RMS2000)
Marque	SOMFY
Surface max. (ALU/PVC)	RMS1000 : 3,4 m² ; RMS2000 : >3,4 m²
Surface max. (bois)	RMS1000 : 2 m² ; RMS2000 : 2,1 à 5 m²
Longueur de tube	70 à 240 cm (avec rallonge optionnelle)
Alimentation électrique	230 V ~ 50 Hz
Protection électrique requise	Disjoncteur différentiel 30 mA
Type de commande	Bouton de commande filaire (inverseur) ou télécommande radio (en option)
Portée télécommande	200 m en champ libre
Poids (estimation)	Environ 2,5 kg
Matériaux	Tube en acier, supports plastique, visserie inox
Fonctions principales	Montée, descente, arrêt ; réglage fin de course mécanique
Niveau sonore	Silencieux (moteur Somfy)
Entretien et nettoyage	Vérifier périodiquement l'équilibrage et l'usure des sangles et fixations ; nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Disponibles via le service après-vente Somfy
Garantie	Selon conditions générales incluses dans le kit
Normes	Conforme NFC 15100 (installation)
Sécurité	Commande fixe à 1,5 m minimum ; câbles hors coffre sous goulotte ; hors tension avant montage
Assistance téléphonique	0 810 12 12 37 (prix appel local)

FOIRE AUX QUESTIONS - 5014068 SOMFY

Ce kit motorise-t-il tous les types de volets roulants ?

Oui, il est conçu pour les volets roulants existants en aluminium, PVC ou bois. Respectez les surfaces maximales indiquées : RMS1000 jusqu'à 3,4 m² (ALU/PVC) ou 2 m² (bois), RMS2000 pour les surfaces supérieures.

Quelle est la difficulté d'installation ?

L'installation est réservée à un bricoleur averti. Elle nécessite de démonter l'axe existant, poser les supports, raccorder le moteur au secteur 230 V avec un disjoncteur différentiel 30 mA. Suivez scrupuleusement les étapes de la notice.

Puis-je utiliser une télécommande avec ce moteur ?

Oui, le moteur est compatible avec les télécommandes radio Somfy (1 canal ou 5 canaux) vendues séparément. La portée est de 200 m en champ libre.

Comment régler les fins de course ?

Utilisez les molettes blanche (montée) et jaune (descente) situées sur la tête du moteur. Actionnez la télécommande, puis tournez la molette correspondante jusqu'à la position souhaitée. Ne pas utiliser de visseuse.

Que faire si le volet tourne dans le mauvais sens ?

Inversez la position de la tête moteur (gauche/droite) comme indiqué au §9 de la notice. Vous pouvez également inverser les fils de phase et neutre si nécessaire.

Ce moteur est-il silencieux ?

Oui, les moteurs Somfy sont conçus pour un fonctionnement silencieux et une grande résistance.

Quels sont les risques électriques ?

Tous les raccordements doivent être effectués hors tension. L'installation doit comporter un disjoncteur différentiel 30 mA conforme à la norme NFC 15100. Ne branchez pas deux moteurs sur un même bouton.

Comment entretenir le motoréducteur ?

Vérifiez régulièrement l'état des sangles, fixations et câbles. Aucune lubrification n'est nécessaire. En cas d'anomalie, contactez le service après-vente Somfy.

Quelle est la garantie de ce produit ?

La garantie est détaillée dans les conditions générales fournies avec le kit. En général, Somfy offre une garantie de 2 à 5 ans selon les composants.

Où télécharger la notice complète ?

La notice PDF est disponible gratuitement sur notice-facile.com. Vous pouvez aussi demander une traduction en sélectionnant votre langue sur le site.

MODE D'EMPLOI 5014068 SOMFY

(prix d'un appel local du lundi au samedi de 9h à 12h15 et de 13h30 à 18h). e-mail [e-mail]

Motorisation radio pour volet roulant existant

RMS1000 - RMS2000

Ref.: 5014068

Composition du kit
Preparation
Pose
Fixation du tablier
Réglage fins de course
Instruction de sécurité

page 4

page 5 à 9

page 10 à 17

page 18 à 20

page 21

page 2 et 23

A propos de Somfy

Nous vous remercions d'avoir choisi des produits Somfy.

Ce matériel a ete concu, fabrique et distribue par Somfy selon une organisation qualite conforme à la norme ISO 9001.

Le soin aporté à chaque étape depuis la conception jusqu'à la livraison assure votre entière satisfaction pour de nombreuses années.

Il est essentiel de dire attentivement ce guide avant de proceder à l'installation.

Qui est Somfy?

Somfy develops, produces and commercialises the moteurs et automatismes pour les volets roulants, les portails et portes de garage de la maison.

Simplification de la vie quotidienne, comport, sécurité, Somfy répond à vos attentes de bien-être.

Chez Somfy la recherche de la qualité est un processus d'amélioration permanente.

C'est sur la fiabilité de ses produits, que s'est construite la renommée Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Bien vous connaitre, vous écouter, répondre à vos besoines, telle est l'approche de Somfy.

Assistance

Tel:[phone]

Pour tout renseignement concernant le choix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact auprès du conseiller Somfy qui vous guidera dans toute démarche au 0 810 12 12 37

(prix appel local du lundi au samedi de 9h à 12h15 et de 13h30 à 18h).

e-mail [e-mail]

Instructions importantes de sécurité pour l'installation

■ Mise en garde : une installation incorrecte peut conduire à des blessures graves.
Suivez toutes les instructions d'installation.
Avant d'installer la motorisation, enlever toutes les cordes inutiles et mettez hors service tout équipement qui n'est pas nécessaire pour un fonctionnement motorisé.
Si I'installation motorise est commandee par un interrupteur sans verrouillage, ce dernier doit etre fixe en vue de I'appareil mais eIoigne des parties mobiles et a une hauteur d'au moins 1,5 m.
Vérifier que votre motorisation désisie correspond à votre installation (voir page 4).

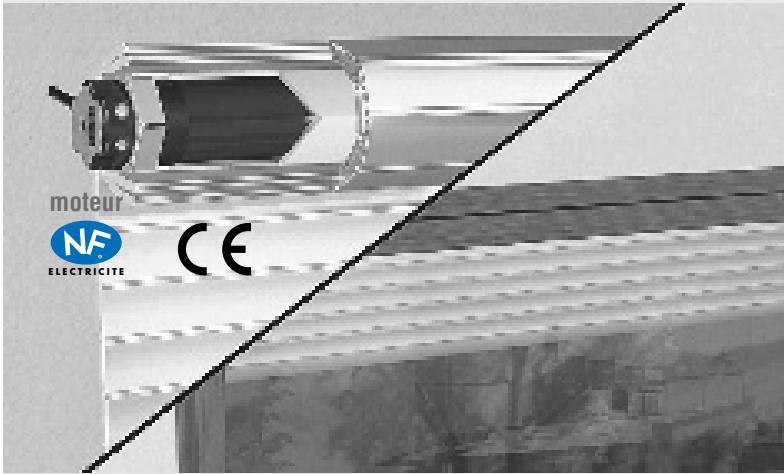

LA MOTORISATION SOMFY

Elle supprime les pénibles séances de manivelle et préserve le volet roulant grâce à sa précision de fonctionnement. Travaillant silencieusement, les moteurs SOMFY sont très résistant et peuvent être automatisés facilement : commande murale ou télécommande, commandes individuelles et commande générale lorsqu'il y a plusieurs volets roulants.

La garantie

Vous reférer aux conditions generales de garantie inclues dans le kit.

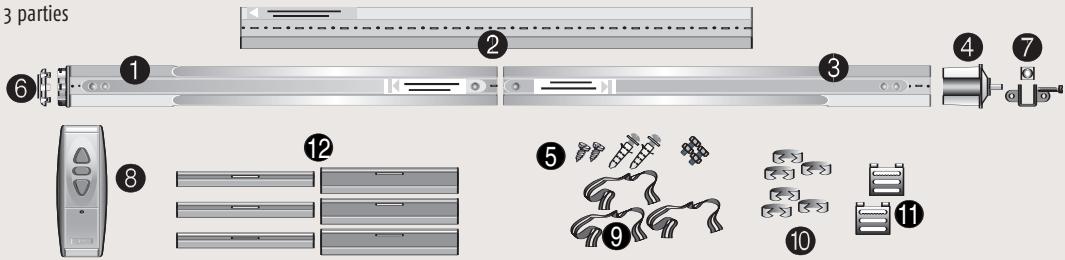

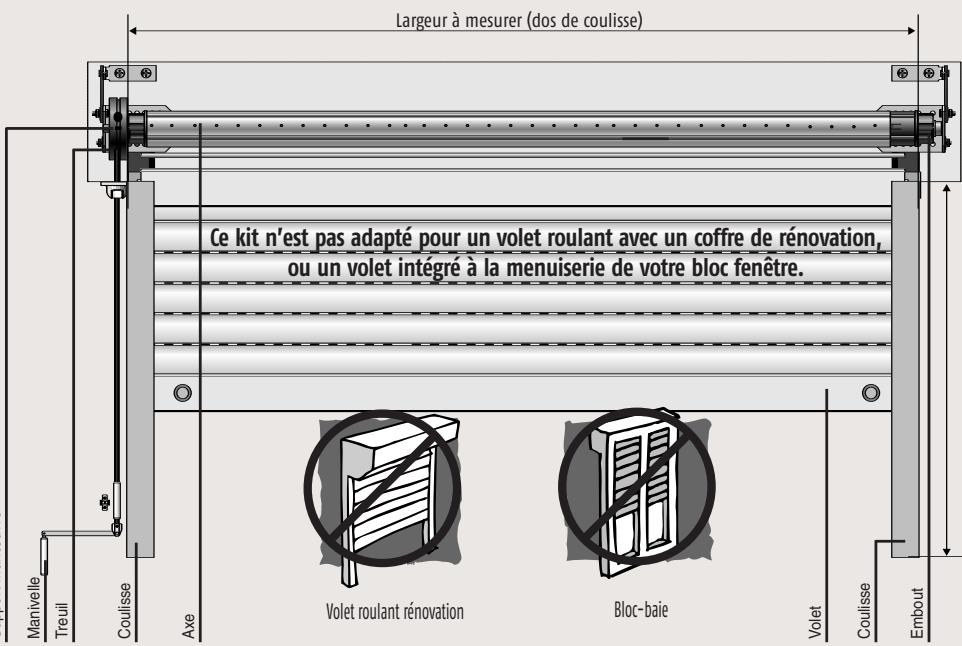

Ce kit est composé de :

1 + 2 + 3 : un tube téléscopique motorisé en 3 parties
4: un embout de tube
5: un kit de visserie
6: un support moteur
7: un support embout
8: un inverseur pour montage en saillie
9:des sangles
10:6 griffes serre-sangle
11: des agrafes pour les sangles
12:accroches lames

Support manoeuvre

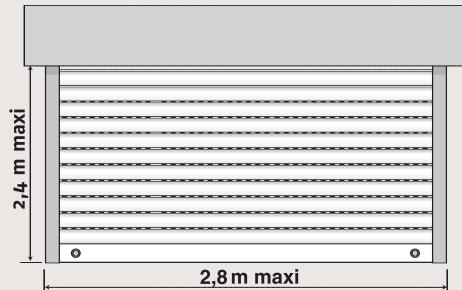

2 modèles selon les dimensions du volet.

	Surface
	ALU/PVC	BOIS
MS 100	3,4 m²	2 m²
MS 200	>3,4 m²	de 2,1 à 5 m²

Prévoir l'option rallonge de tube obligatoire si la largeur de votre volet est supérieure à 1,70 m.

Preparation

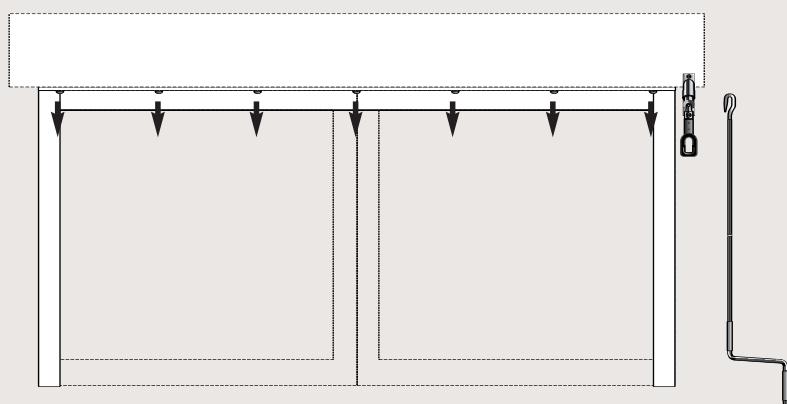

Pour axe compensé : ATTENTION

Il est possible que l'axe à remplaner soit équipé d'un ressort (destiné à facilititer la manoeuvre existante).

Pour le démontage de cet axe existant, détendre le ressort pour éviter tout accident corporel ou toute casse. Bien suivre les étapes 3 à 5.

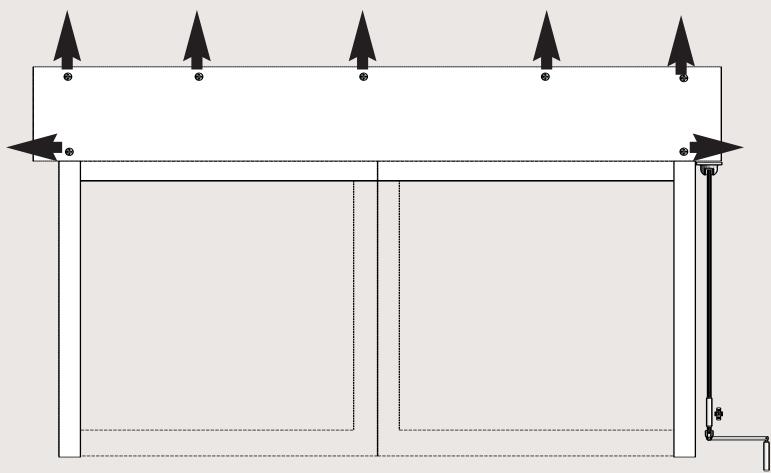

1 Coffre menuisé:
retirer la face avant pour avoir accès au volet roulant.

2 Coffre tunnel :
retirer la sous face pour avoir accès au volet roulant.

Preparation

Rappel: pour axe non compensé aller directement à l'étape 6.

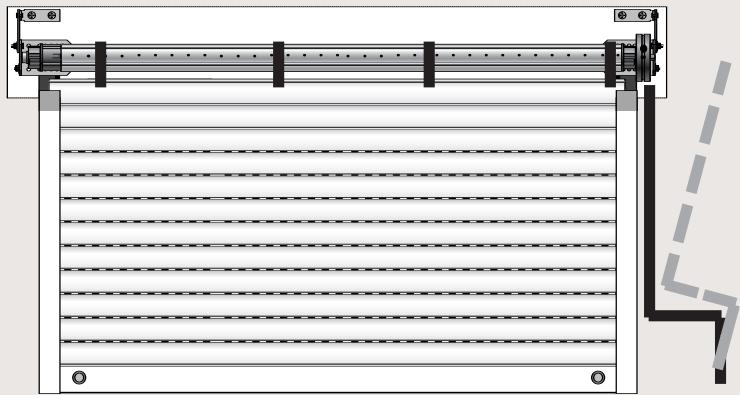

Pour axe compensé

Le volet est remonté.

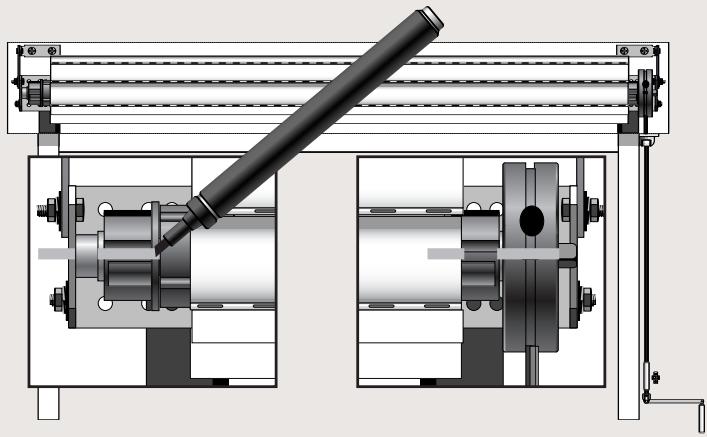

Marquer la position de l'axe par rapport à son support de chaque côté de l'axe.

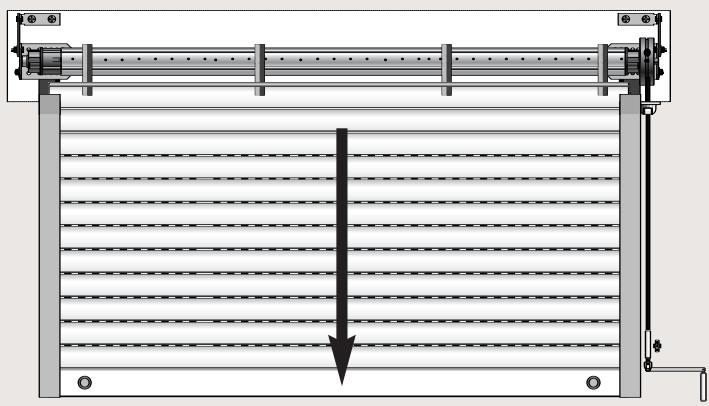

Descendre le volet.

Pour axe compensé

En comptant le nombre de tours effectuels par l'axe. (grace aux repères réalisés en étape 3).

Preparation

Detacher le volet de l'axe.

5

Pour axe compense

Detendre le ressort avec la manivelle : tourner en sens contraire (montée) l'axe du nombre de tours repérés en étape 4.

Enlever la manivelle.

Démonter le passé-caisson.

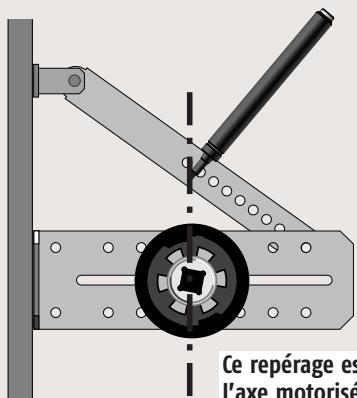

Ce repérage est nécessaire afin de placer l'axe motorisé dans une configuration identique (position sur équerre)

6

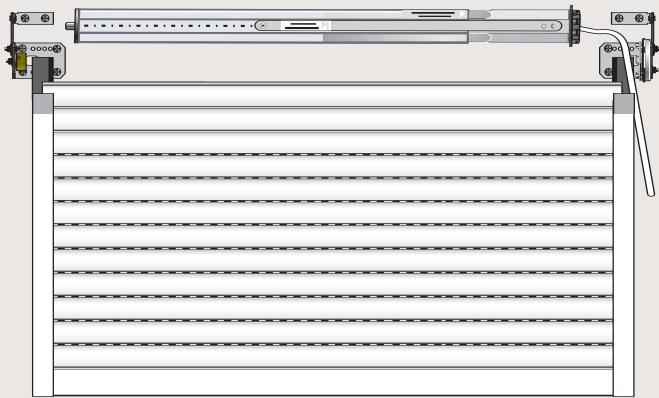

Repérer le sens d'enroulement du volet.

Repérer la place exacte de l'axe sur les 2 équères support.

Preparation

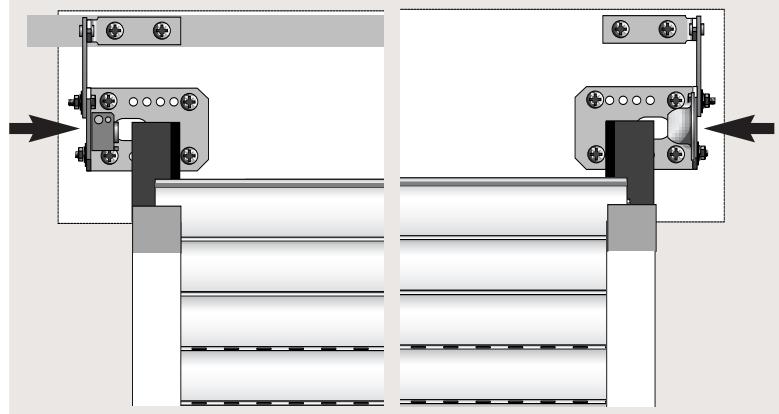

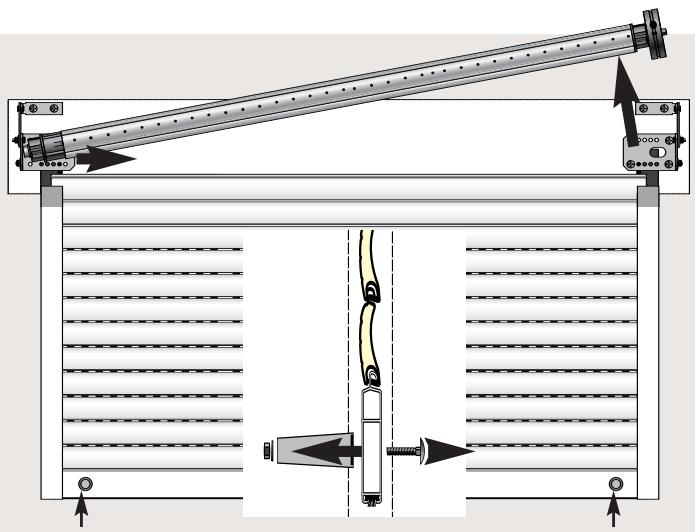

7 Enlever l'axe cote treuil, puis de I'autre cote. D'em Monter les butées servant d'arrêt du volet en position haute dans le cas de la manoeuvre par treuil.

Enlever le support embout et le support treuil. Ne pas démonter les équères existantes.

Tete moteur à droite

Preparation

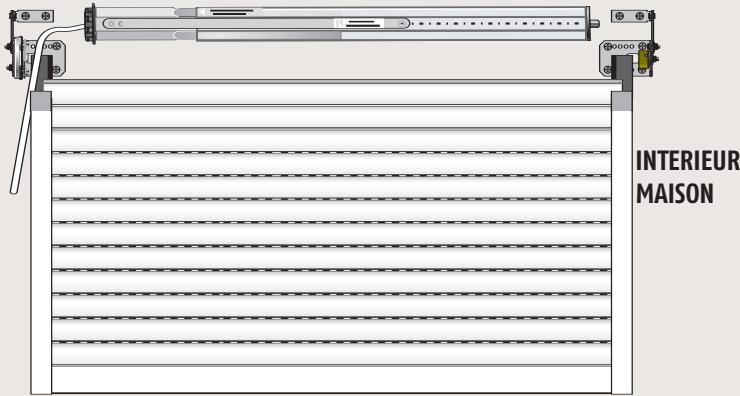

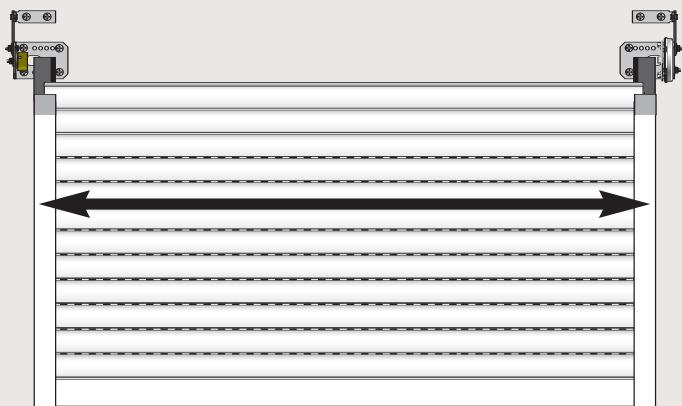

INTERIEUR MAISON

Installation du moteur à droite

Tête moteur à gauche

Installation du moteur à gauche

Preparation

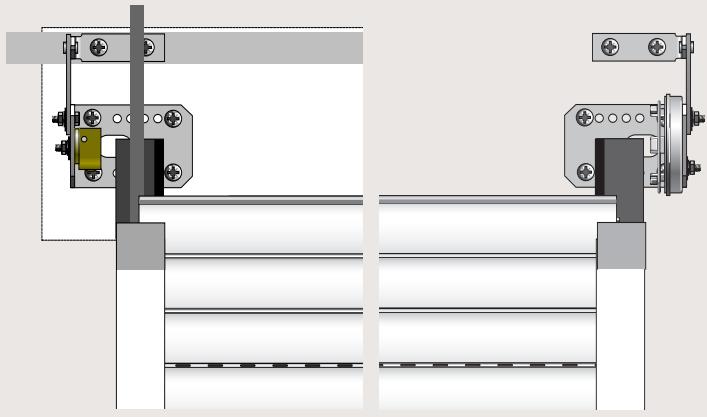

11 Aux emplacements des équres restées en place et marquées à l'étépe 6,

-Fixer lesupport moteur cote manivelle ou sangle,
- Fixer le support embout côté embout.

Le support moteur doit être fixé sur l'équerre côte treuil.

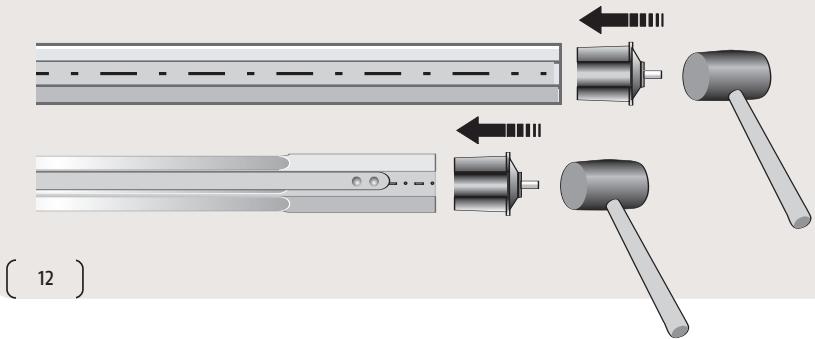

12 Prendre la dimension entre coulisses pour une éventuelle recoupe du tube.

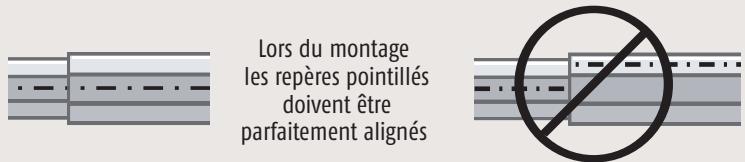

Lors du montage les repères pointillés doivent etrapfaitement alignés

Pose

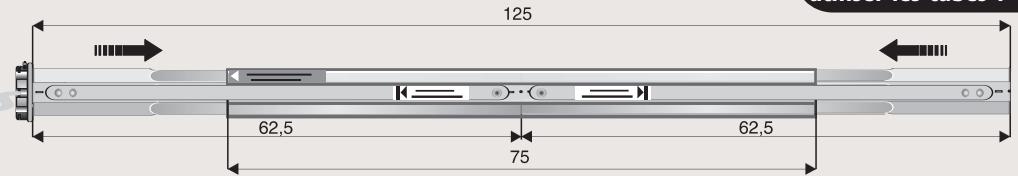

13 Sans recoupe de tube

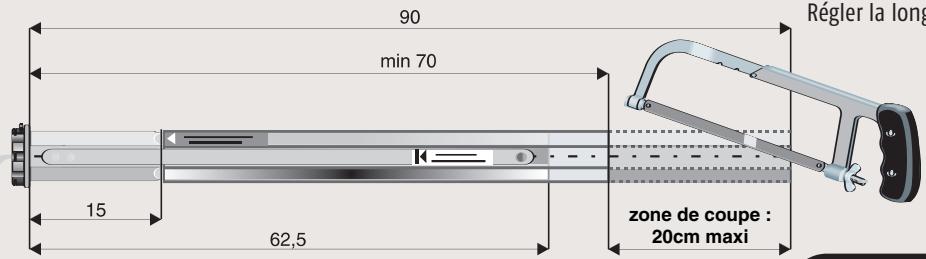

Installation pour une longueur de 70 à 90 cm :utiliser les tubes 1 et 2

Emboiter les tubes 1 et 2
Une recoupe du tube 2 est nécessaire.
Régler la longueur

Installation pour une longueur de 90 à 125 cm :utiliser les tubes 1 et 2

Emboiter les tubes 1 et 2,
puis regler la longueur

Pose

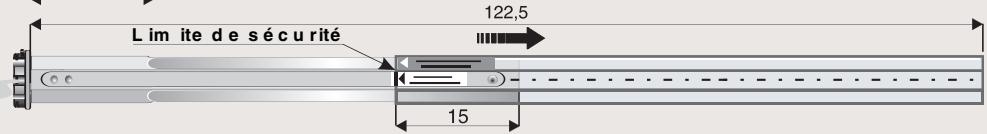

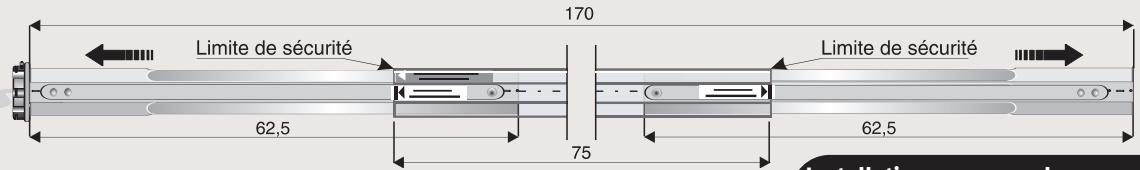

Installation pour une longueur de 125 à 170 cm :utiliser les tubes 1 - 2 et 3

Emboiter les tubes 1 et 2 puis 2 et 3
Régler la longueur

Installation pour une longueur de 170 à 240 cm :utiliser la rallonge en option

Il est impersonatif de respecter les informations des étiquettes posées sur les tubes

14 Monter I'embout comme suit

Pose

15

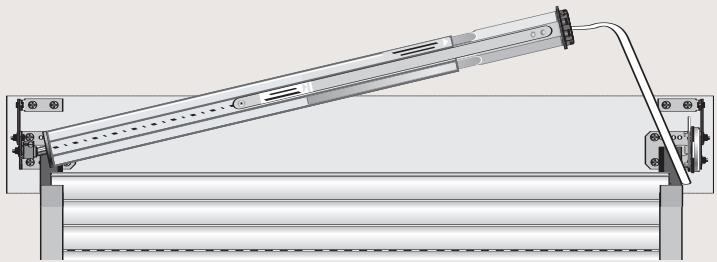

Poser I'axe motorisé cote embout

16

Passer le cable d'alimentation axial ou radial.

Orienter les boutons de réglage de façon

la plus accessible possible.

Vérifier que le cable du moteur ne sera pas endommagé

par le volet roulant lors de son enroulement.

Pose

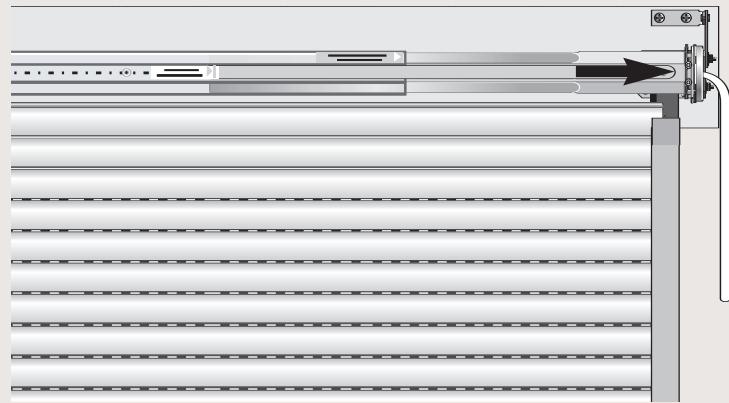

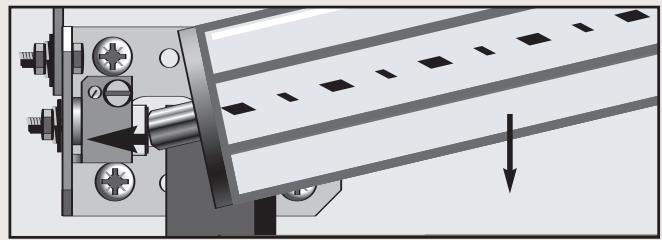

Tirer jusqu'au support l'axe telescopique cote moteur.

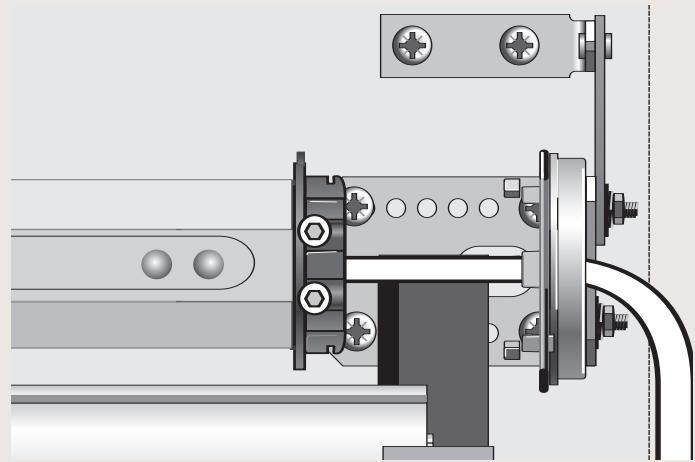

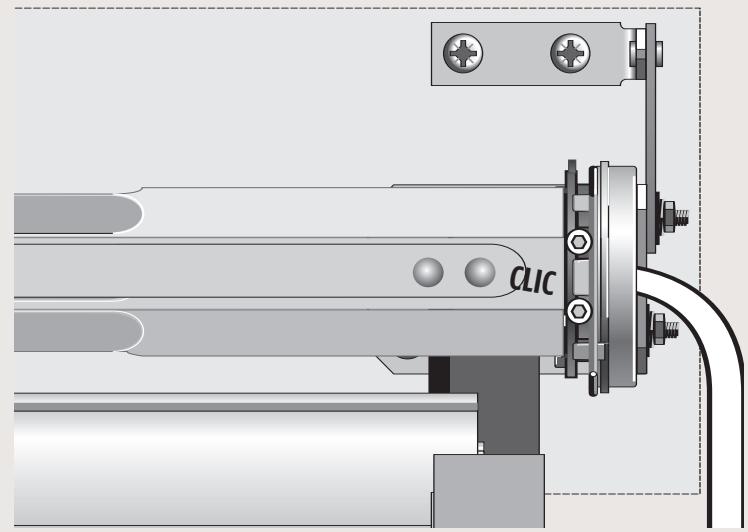

18 Clipper la tete du moteur sur le support et s'assurer que le moteur est bien fixé dans son support.

Pose

19 Si le moteur a eté mal positionné, il est possible de déclipper la tête moteur en tirant sur le clip au niveau de l'encôche.

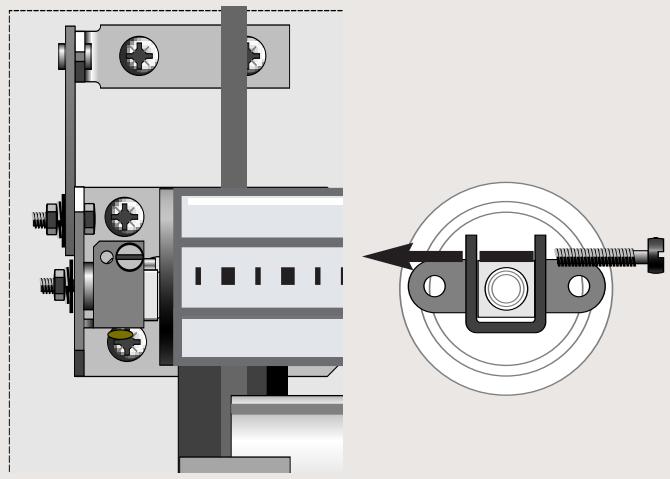

20 Verrouiller le support embout avec la vis.

Pose

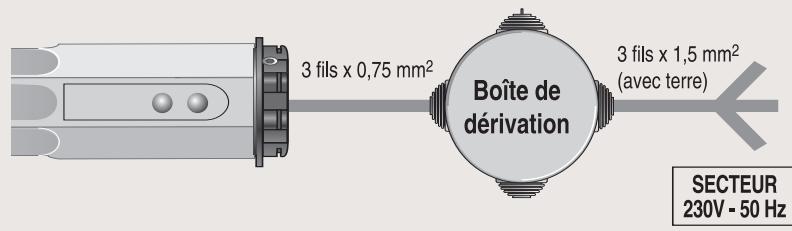

21 2 principes de raccordement électrique du Windoroll sont possibles selon la localisation du secteur 230V-50Hz.

Principe 1

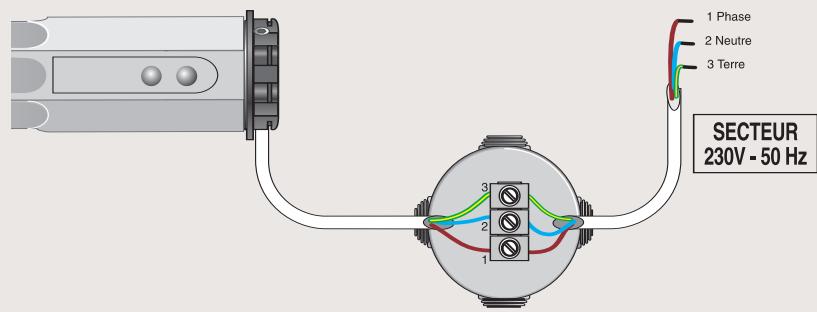

Alimentation 230V - 50Hz localisee en haut de la piece. Le raccordement 230V sera realised dans le coffre.

Principe 2

Alimentation 230V - 50Hz localisée en bas de la piece.
Le raccordement 230V sera réalisé dans le bouton de commande.

Attention :

afin d'etre conforme à la norme NFC 15100,
vous doivent prévoir en amont,
au niveau du tableau d'alimentation
un disjoncteur différentiel 30 milliampères.
L'ensemble des cables apparents hors du coffre
doivent être mis sous conduit (goulotte).

ATTENTION Pour votre sécurité et celle des utilisateurs

• Raccordements électriques effectuels hors tension : ne pas raccorder au secteur avant d'avoir terminé le processus de montage
• Ne pas brancher 2 ou plusieurs moteurs sur le même bouton de commande.
• Ne pas utiliser des interrupteurs de type éclairage (2 positions).
• Ne pas brancher plusieurs boutons de commande sur un même moteur.

Si le cable d'alimentation est endommagé,
vous rapprocher de notre service après-vente.

POSE

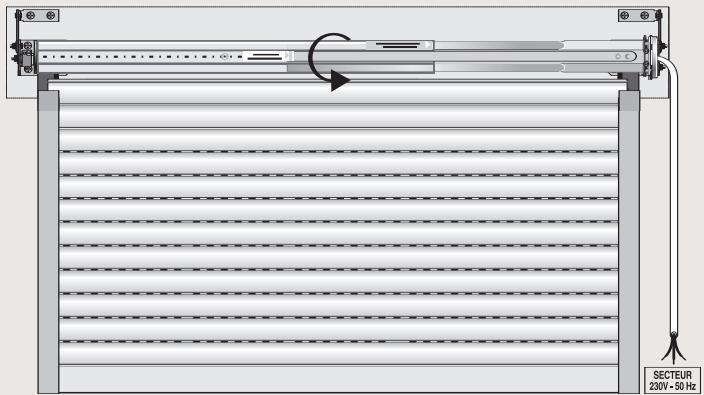

22 Alimentez le moteur au secteur 230V puis appuyer sur la touche descente du bouton de commande ("Somfy" en bas). Le tube tourne dans le sens de la descente pendant environ 3 tours puis s'arrête.

Si l'axe tourne dans le sens montée, inverser adroite ou a gauche la tete du moteur (voir §9 page 10).

Fixation du tablier

23 Sélection des profils d'attache tablier PVC ou Alu

Selectionner le profil d'attache selon l'épaisseur de la lame du volet.

Les 2 types de profil sont fournis dans kit de modernisation.

Type d'attaches existantes entre le tablier et le tube

Tablier bois : Sangle / verrou automatique

Tablier Alu et PVC : Sangle / attache métallique / verrou automatique

• Le système d'agrafe du kit de modernisation permet une compatibilité avec les différents systèmes d'attache du volet sur son axe.
• dans le cas d'une attache par sangle, replacer les sangles existantes par celles fournies avec le kit de modernisation.

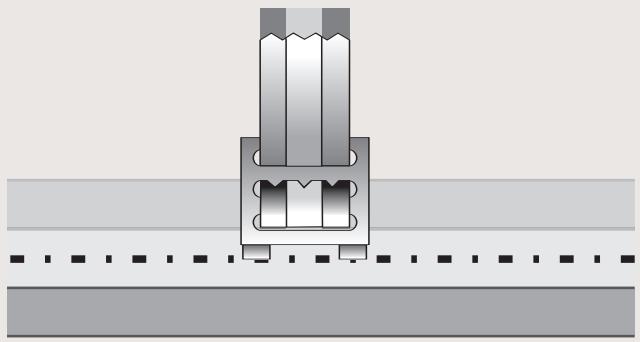

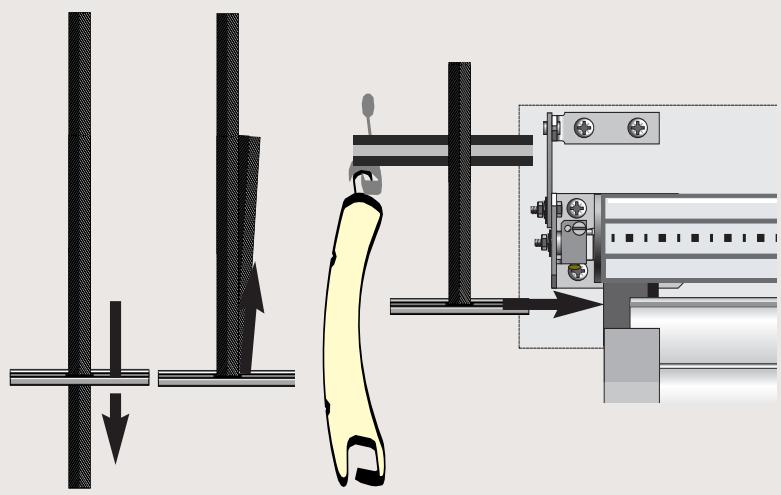

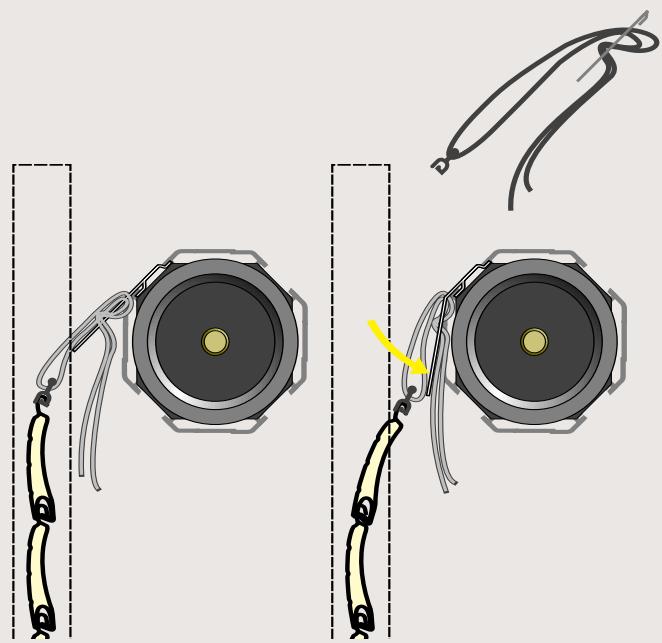

Passage de la sangle dans les profils d'attache.

Faire remonter l'extremité de la sangle pour la doubler.

engager les profils d'attache sur la première lame du volet.

Fixation du tablier

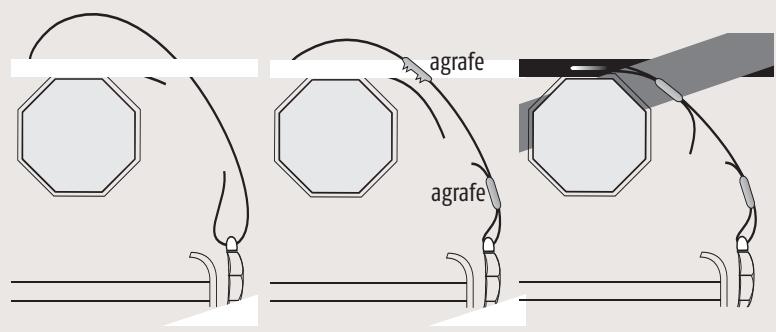

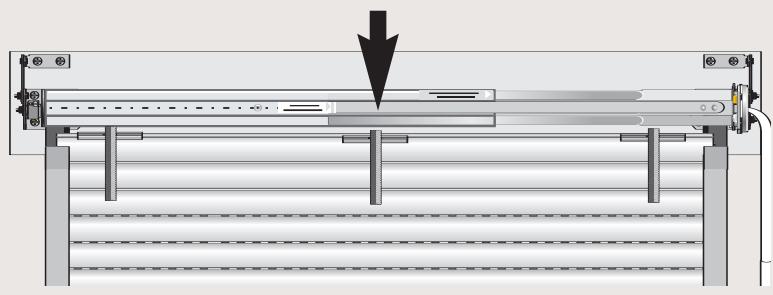

Fixer les agrafes sur l'axe en place. Attention: positionner l'agrafe dans le sens d'enroulement.

Passage de la sangle doublée dans l'agrafe.
Ajuster une longueur identique des sangles...

Fixation du tablier

27 Les sangles laterales sont fixées en les passant sous la lamelle d'assemblage des tubes.

28 Ajuster une longueur identique des sangles. Sceller les agrafes.

Fixer la lamelle de réglage à l'aide des vis auto foreuses prévues à cet effet.

Réglage des fins de course

Ne pas utiliser de visseuse dévisseuse pour le réglage des fins de course.

Appuyer sur la touche stop de la télécommande avant d'agir sur les molettes de réglage du moteur.

30

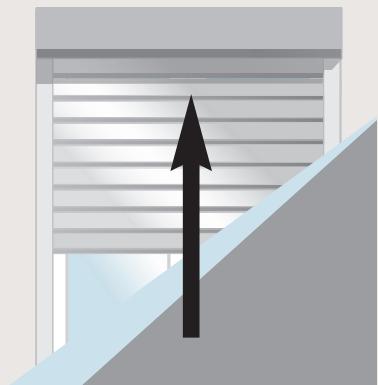

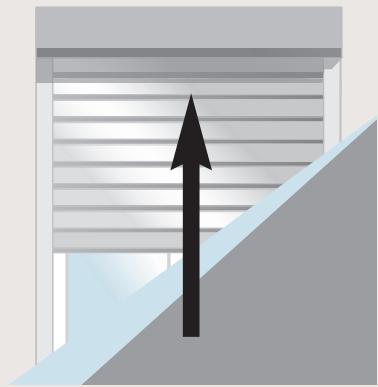

Appuyer sur le bouton montée de la télécommande

Le volet monte puis s'arrene au bout de 3 tours environ.

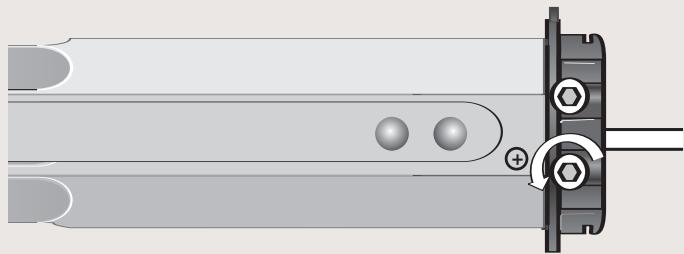

Tournier la molette de réglage blanche dans le sens jusqu'au réglage final.

Ajuster si nécessaire à l'aide de la télécommande et de la molette de réglage blanche ⊙/ ⊙ du moteur.

Si le volet tourne dans le mauvais sens reprendre à l'etape 28.

31

Appuyer sur le bouton descent de la télécommande, le volet descend à la position souhaïée.

Ré-ajuster si nécessaire à l'aide de l'inverseur et de la molette de réglage jaune ⊙/ ⊙ du moteur.

Faîtes évoluer votre habitat

Si vous posséez déjà des volets roulants Somfy vous propose des automatismes pour plus de sécurité et de comport :

Télécommande 1 canal

Vous souhaitez piloter votre volet de votre lit sans avoir à vous lever, la télécommande Somfy répond à votre comfort. Portée 200 m en champ libre.

Télécommande 5 canaux

Un seul geste et tous vos volets obéissent en même temps à vos ordres.
En cas d'absence, même de courte durée, vous fermez tous vos volets roulants en même temps instantanément sans avoir à fait le tour de vos pièces.

Vous securisez ainsi votre habitation contre le vol.

Instructions importantes de sécurité pour l'utilisation

■ Mise en garde : il est important pour la sécurité des personnes de suivre toutes les instructions.
Conservez ces instructions.

Ne laisser pas les enfants jouer avec les dispositifs de commandes fixes. Mettez les dispositifs de télécommande hors de portée des enfants.
Vérifiez frequentlyment l'installation pour déceler tout mauvais équilibrage ou tous signes d'usage ou de détérioration des cables et ressorts, le cas échéant; N'utilise pas l'appareil si une réparation ou un réglage est nécessaire.
Surveillance le volet pendant qu'il est en mouvement et éloignez les personnes jusqu'à ce qu'il soit complètement fermé.
