5014067 - Motorisation de volet roulant SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation filaire pour volet roulant existant
Marque	SOMFY
Référence	5014067
Modèles compatibles	MS100, MS200
Surface maximale du volet	MS100 : 3,4 m² (ALU/PVC), 2 m² (bois) ; MS200 : jusqu'à 5 m² (bois)
Largeur de volet recommandée	70 cm à 170 cm (jusqu'à 240 cm avec rallonge optionnelle)
Alimentation électrique	230 V ~ 50 Hz, nécessite disjoncteur différentiel 30 mA
Type de motorisation	Moteur tubulaire filaire, tube télescopique en 3 parties
Fonctions principales	Montée/descente motorisée, réglage des fins de course
Niveau sonore	Fonctionnement silencieux
Composition du kit	Tube télescopique motorisé, embout de tube, kit visserie, supports moteur et embout, inverseur saillie, sangles, griffes, agrafes, accroches lames
Installation	À fixer dans le coffre du volet roulant existant, remplacement de l'axe manuel
Raccordement électrique	Dans le coffre ou dans le bouton de commande selon localisation du secteur
Sécurité	Disjoncteur différentiel 30 mA obligatoire ; interrupteur fixé à ≥1,5 m de hauteur, hors de portée des enfants
Entretien et nettoyage	Aucun entretien particulier ; vérifier périodiquement l'équilibrage et l'état des câbles/ressorts
Pièces détachées et réparabilité	Rallonge de tube optionnelle ; kit de visserie et sangles fournis ; SAV Somfy
Garantie	Se reporter aux conditions générales incluses dans le kit
Assistance technique	0 810 12 12 37 (prix appel local, lun-sam 9h-12h15/13h30-18h) ou [e-mail]
Normes	Conforme à la norme NFC 15100
Pays d'origine	France (conçu et fabriqué par Somfy)

FOIRE AUX QUESTIONS - 5014067 SOMFY

Quels types de volets roulants cette motorisation peut-elle équiper ?

Cette motorisation est conçue pour les volets roulants existants en ALU, PVC ou bois. Deux modèles sont disponibles : MS100 (jusqu'à 3,4 m² pour ALU/PVC, 2 m² pour bois) et MS200 (jusqu'à 5 m² pour bois).

Quelles sont les dimensions de volet compatibles ?

Sans rallonge, la largeur du volet doit être comprise entre 70 cm et 170 cm. Avec la rallonge optionnelle, jusqu'à 240 cm.

Comment raccorder électriquement le moteur ?

Le raccordement 230 V peut se faire dans le coffre du volet ou dans le bouton de commande, selon l'emplacement de l'alimentation secteur. Un disjoncteur différentiel 30 mA est obligatoire en amont.

Comment régler les fins de course du volet ?

Utilisez les molettes blanche (montée) et jaune (descente) situées sur le moteur. Appuyez sur le bouton montée/descente de l'inverseur, puis ajustez avec les molettes. Ne pas utiliser de visseuse.

Que faire si le volet tourne dans le mauvais sens ?

Inversez les fils marron et noir de l'inverseur pour corriger le sens de rotation.

Quelles précautions de sécurité prendre lors de l'installation ?

Coupez le courant avant toute intervention. Fixez l'interrupteur à au moins 1,5 m de hauteur, loin des parties mobiles. Ne laissez pas les enfants jouer avec les commandes. Vérifiez régulièrement l'équilibrage et l'état des câbles.

Puis-je commander le volet à distance ?

Oui, Somfy propose des télécommandes 1 ou 5 canaux (portée 200 m en champ libre) pour piloter le volet à distance et centraliser plusieurs volets.

Que faire si le câble d'alimentation est endommagé ?

Le câble ne peut être remplacé que par le service après-vente Somfy. Contactez le SAV au 0 810 12 12 37.

Cette motorisation est-elle adaptée à un axe compensé (avec ressort) ?

Oui, mais il faut détendre le ressort avant démontage. Suivez les étapes 3 à 5 de la notice pour éviter tout accident.

Quels sont les numéros de contact pour l'assistance ?

Vous pouvez joindre le conseiller Somfy au 0 810 12 12 37 (prix appel local, du lundi au samedi de 9h à 12h15 et de 13h30 à 18h) ou par email à [e-mail].

MODE D'EMPLOI 5014067 SOMFY

(prix d'un appel local du lundi au samedi de 9h à 12h15 et de 13h30 à 18h). e-mail [e-mail]

Motorisation filaire pour volet roulant existant

MS100 - MS200

Réf.: 5014067

Composition du kit
Preparation
Pose
Fixation du tablier
Réglage fins de course
Instruction de sécurité

page 4

page 5 à 9

page 10 à 17

page 18 à 20

page 21

page 2 et 23

A propos de Somfy

Nous vous remercions d'avoir choisi des produits Somfy.

Ce matériel a ete concu, fabrique et distribue par Somfy selon une organisation qualite conforme à la norme ISO 9001.

Le soin aporté à chaque étape depuis la conception jusqu'à la livraison assure votre entière satisfaction pour de nombreuses années.

Il est essentiel de dire attentivement ce guide avant de proceder à l'installation.

Qui est Somfy?

Somfy develops, produces and commercialises the moteurs and automatismes pour les volets roulants, les portails et portes de garage de la maison.

Simplification de la vie quotidienne, comport, sécurité, Somfy répond à vos attentes de bien-être.

Chez Somfy la recherche de la qualité est un processus d'amélioration permanente.

C'est sur la fiabilité de ses produits, que s'est construite la renommée Somfy, synonyme d'innovation et de maïtrise technologique dans le monde entier.

Bien vous connaitre, vous écouter, répondre à vos besoines, telle est l'approche de Somfy.

Assistance

Tel:[phone]

Pour tout renseignement concernant le choix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact auprès du conseiller Somfy qui vous guidera dans toute démarche au 0 810 12 12 37

(prix appel local du lundi au samedi de 9h à 12h15 et de 13h30 à 18h).

e-mail [e-mail]

Instructions importantes de sécurité pour l'installation

■ Mise en garde : une installation incorrecte peut conduire à des blessures graves.
Suivez toutes les instructions d'installation.
Avant d'installer la motorisation, enlever toutes les cordes inutiles et mettez hors service tout équipement qui n'est pas nécessaire pour un fonctionnement motorisé.
Si I's installation motorise est commande e par un interrupteur sans verrouillage, ce dernier doit etre fixe en vue de I'appareil mais eloigne des parties mobiles et a une hauteur d'au moins 1,5 m.
Vérifier que votre motorisation désisie correspond à votre installation (voir page 4).

LA MOTORISATION SOMFY

Elle supprime les pénibles séances de manivelle et préserve le volet roulant grâce à sa précision de fonctionnement. Travaillant silencieusement, les moteurs SOMFY sont très résistant et peuvent être automatisés facilement : commande murale ou télécommande, commandes individuelles et commande générale lorsqu'il y a plusieurs volets roulants.

La garantie

Vous reférer aux conditions générales de garantie inclues dans le kit.

Ce kit est composé de :

1 + 2 + 3 : un tube telescopique motorisé en 3 parties
4: un embout de tube
5: un kit de visserie
6: un support moteur
7: un support embout
8: un inverseur pour montage en saillie
9:des sangles
10:6 griffes serre-sangle
11: des agrafes pour les sangles
12:accroches lames

8

5

10

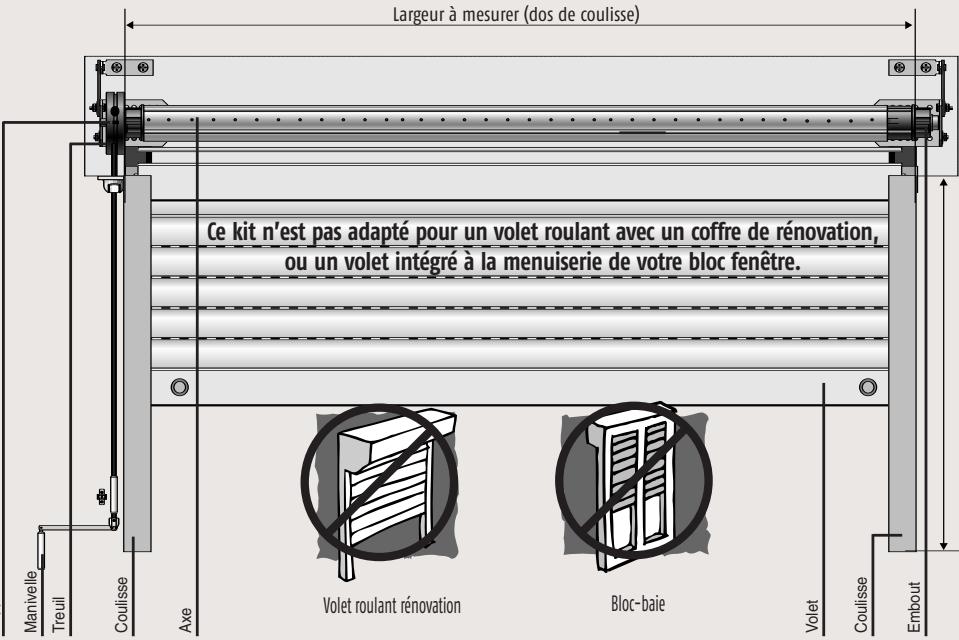

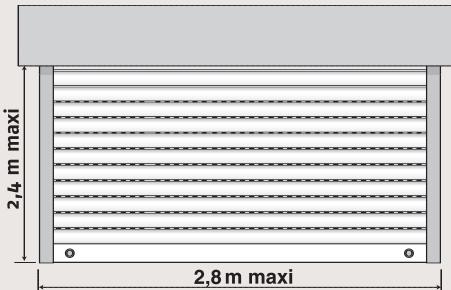

Largeur à mesurer (dos de couisse)
Support manoeuvre

2 modèles selon les dimensions du volet.

	Surface
	ALU/PVC	BOIS
MS 100	3,4 m²	2 m²
MS 200	>3,4 m²	de 2,1 à 5 m²

Prévoir l'option rallonge de tube obligatoire si la largeur de votre volet est supérieure à 1,70 m.

Preparation

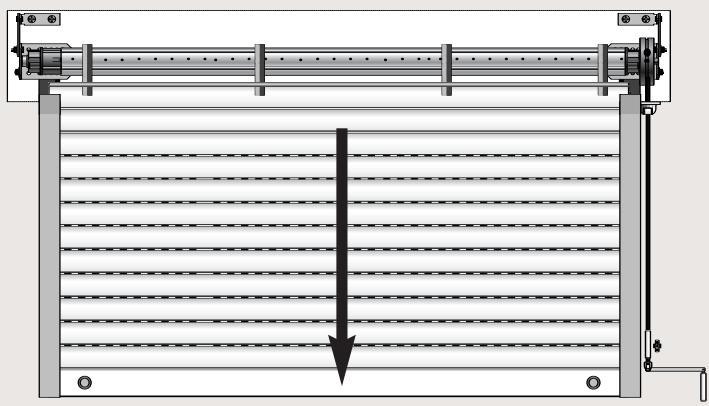

Pour axe compensé : ATTENTION

Il est possible que l'axe à remplaner soit équipé d'un ressort (destiné à facilititer la manœuvre existante).

Pour le démontage de cet axe existant, détendre le ressort pour éviter tout accident corporel ou toute casse. Bien suivre les étapes 3 à 5.

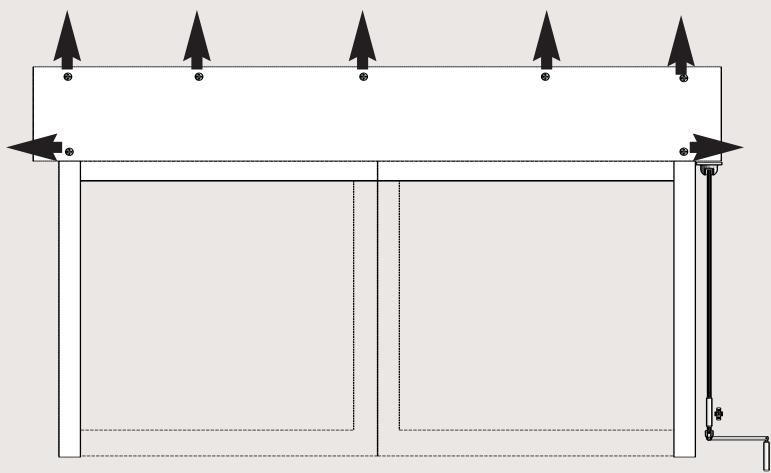

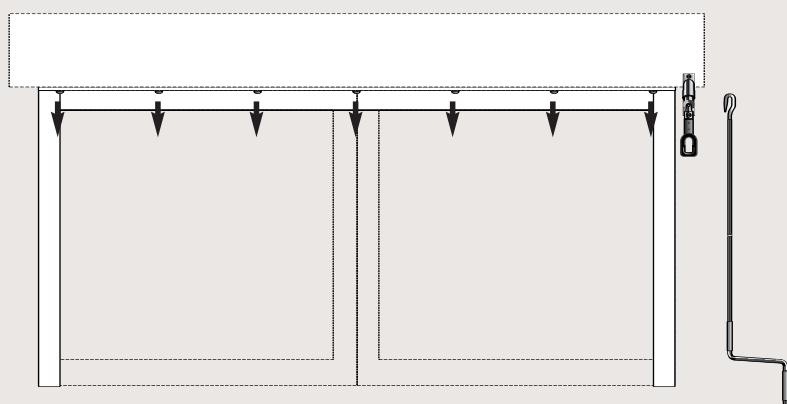

1 Coffre menuisé:
retirer la face avant pour avoir accès au volet roulant.

2 Coffre tunnel : retirer la sous face pour avoir accès au volet roulant.

Preparation

Rappel: pour axe non compensé aller directement à l'étape 6.

Pour axe compensé

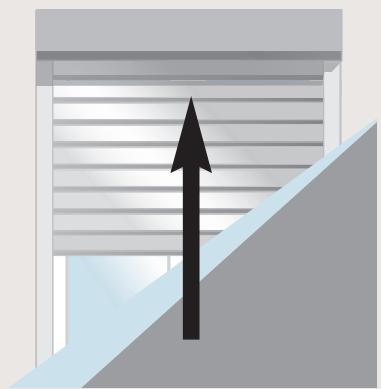

Le volet est remonté.

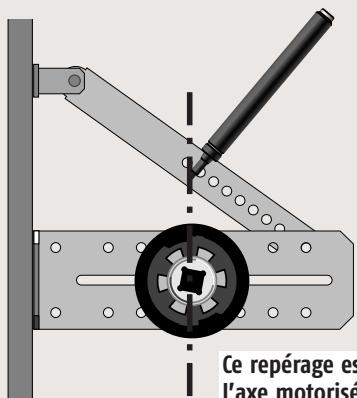

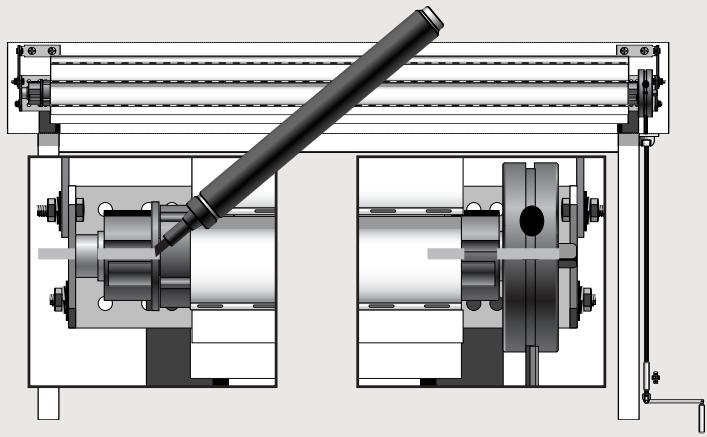

Marquer la position de l'axe par rapport à son support de chaque côté de l'axe.

Descendre le volet.

Pour axe compensé

En comptant le nombre de tours effectuels par l'axe. (grace aux repêres réalisés en étape 3).

Preparation

Detacher le volet de I'axe.

Pour axe compensate

Detendre le ressort avec la manivelle : tourner en sens contraire (montée) l'axe du nombre de tours repérés en étape 4.

Enlever la manivelle.

Démonter le passé-caisson.

Ce repérage est nécessaire afin de placer l'axe motorisé dans une configuration identique (position sur équerre)

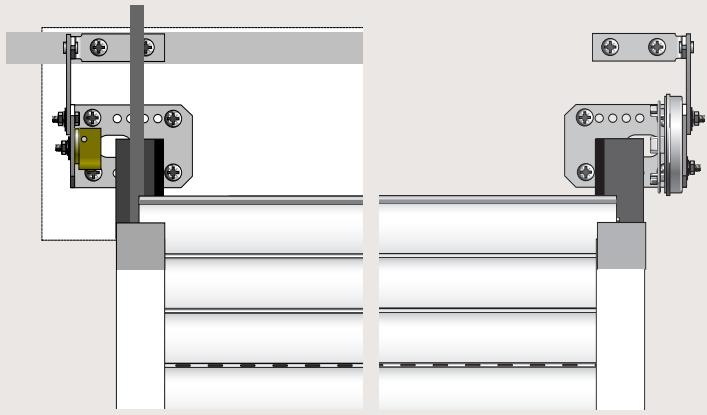

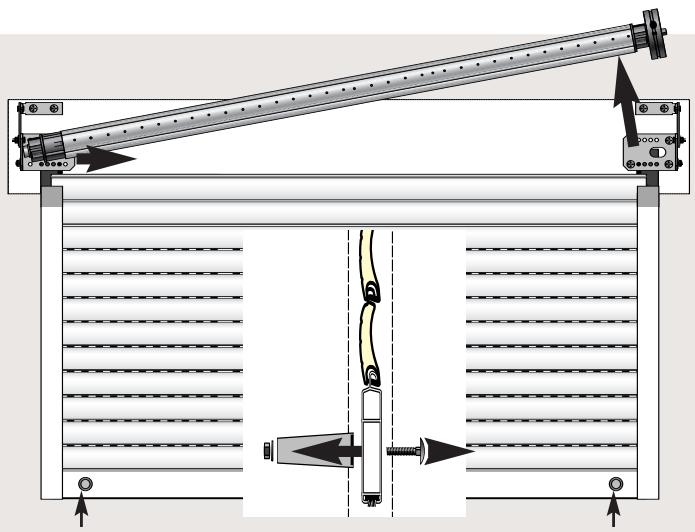

6 Reperer le sens d'enroulement du volet.

Repérer la place exacte de l'axe sur les 2 équères support.

Preparation

7 Enlever l'axe cote treuil, puis de I'autre cote. D'em Monter les butées servant d'arrêt du volet en position haute dans le cas de la manoeuvre par treuil.

Enlever le support embout et le support treuil. Ne pas démonter les équères existantes.

Preparation

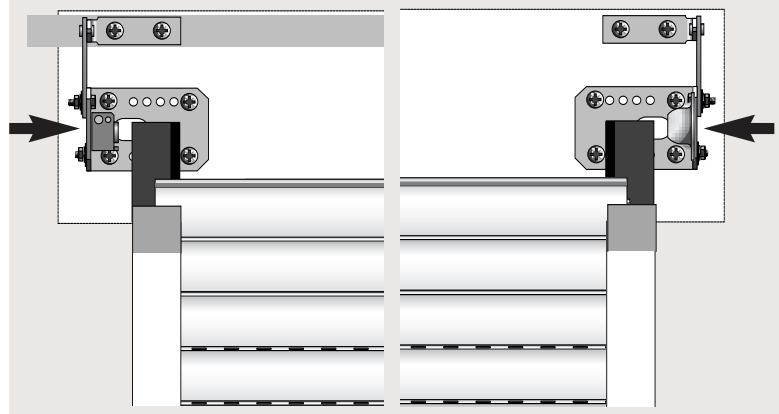

9 Aux emplacements des équres restées en place et marquées à l'étépe 6,

-Fixer lesupport moteur cote manivelle ou sangle,
- Fixer le support embout côté embout.

Le support moteur doit être fixé sur l'équerre côte treuil.

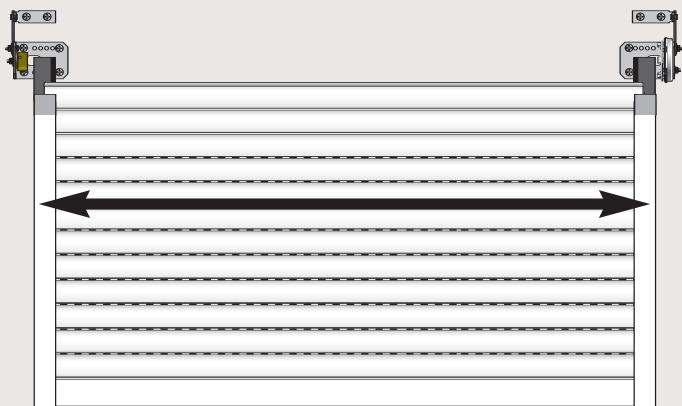

10 Prendre la dimension entre coulisses pour une éventuelle recoupe du tube.

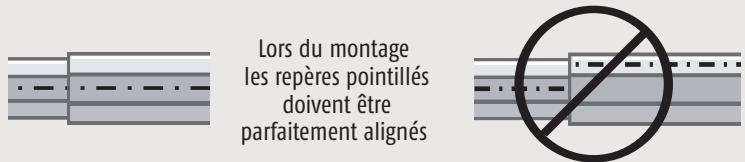

Lors du montage les repères pointillés doivent être parfaitement alignés

Pose

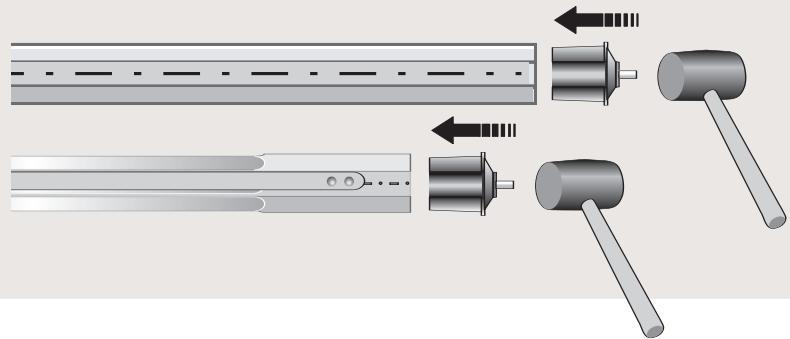

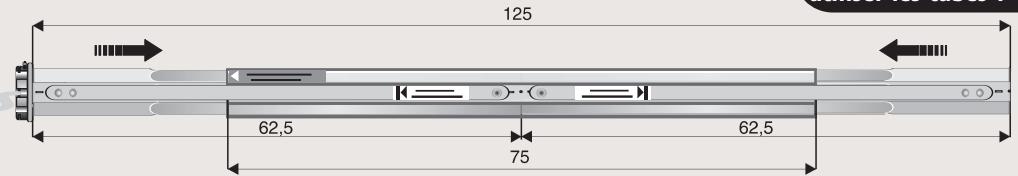

11 Sans recoupe de tube

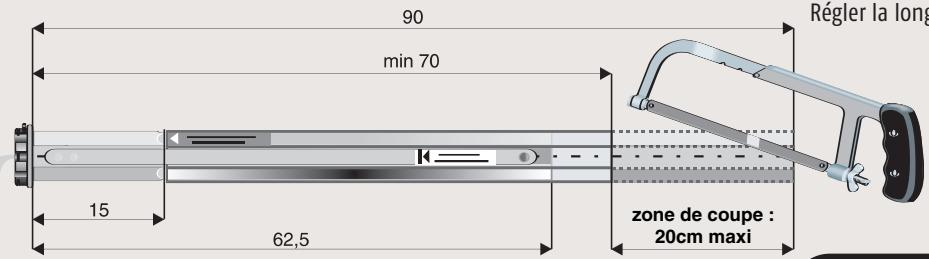

Installation pour une longueur de 70 à 90 cm :utiliser les tubes 1 et 2

Emboiter les tubes 1 et 2
Une recoupe du tube 2 est nécessaire.
Régler la longueur

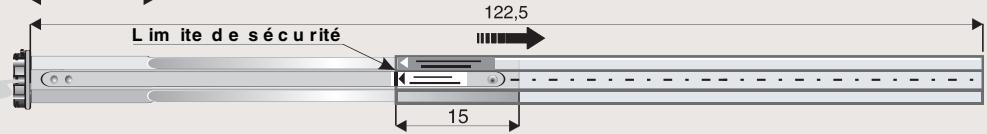

Installation pour une longueur de 90 à 125 cm :utiliser les tubes 1 et 2

Emboiter les tubes 1 et 2,
puis regler la longueur

Pose

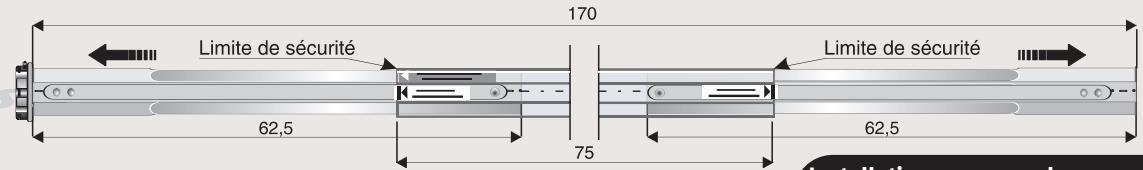

Installation pour une longueur de 125 à 170 cm :utiliser les tubes 1 - 2 et 3

Emboiter les tubes 1 et 2 puis 2 et 3
Régler la longueur

Installation pour une longueur de 170 à 240 cm :utiliser la rallonge en option

Il est impersonatif de respecter les informations des étiquettes posées sur les tubes

12

Monter I'embout comme suit

Pose

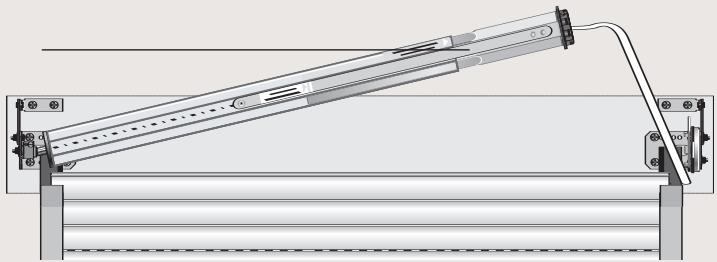

Poser l'axe motorisé côte embout

Passer le cable d'alimentation axial ou radial.

Orienter les boutons de réglage de façon

la plus accessible possible.

Vérifier que le cable du moteur ne sera pas endommagé

par le volet roulant lors de son enroulement.

Pose

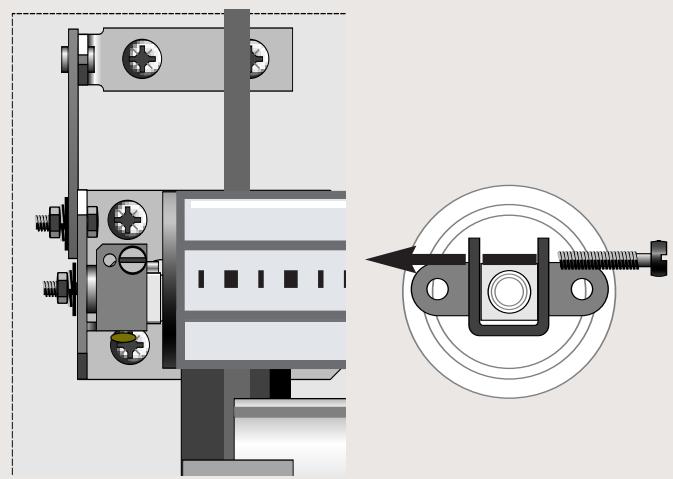

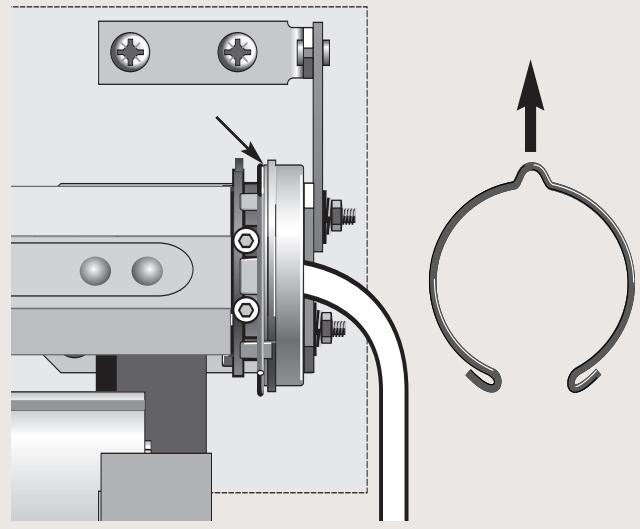

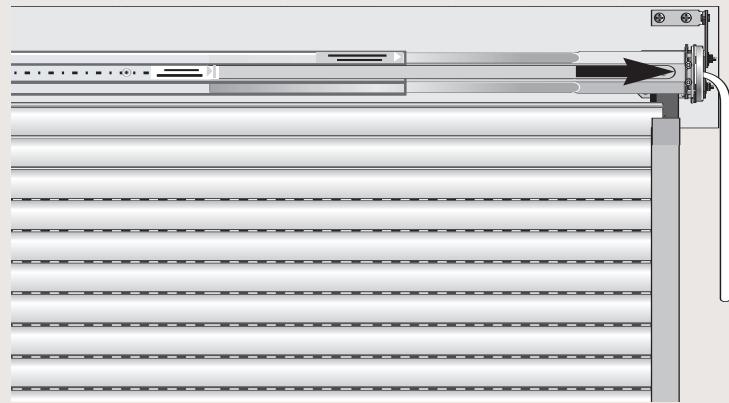

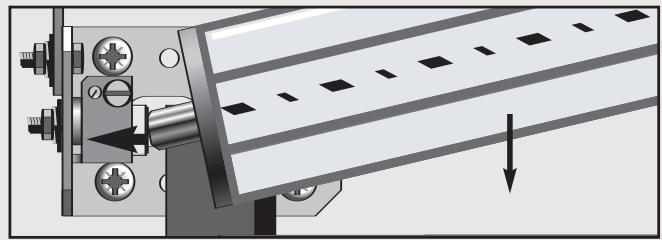

15 Tirer jusqu'au support l'axe téléscopique cote moteur.

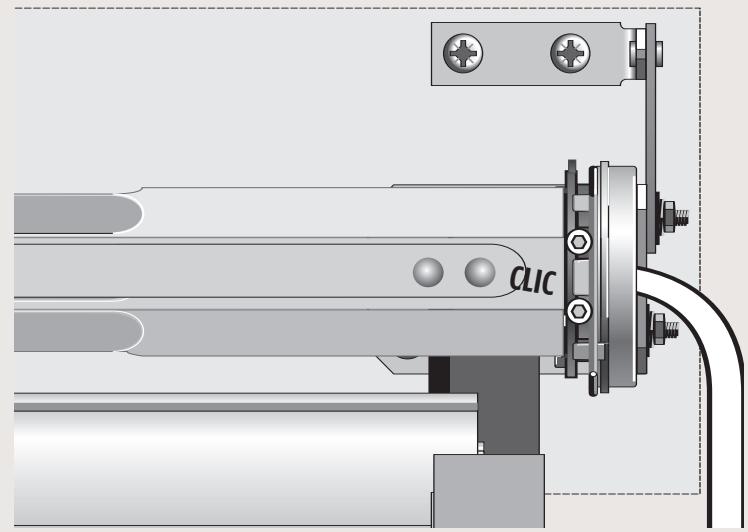

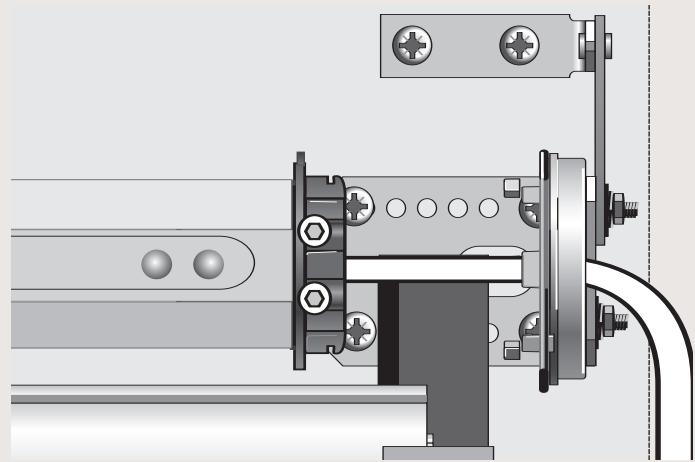

16 Clipper la tete du moteur sur le support et s'assurer que le moteur est bien fixé dans son support.

Pose

17 Si le moteur a eté mal positionné, il est possible de déclipper la tête moteur en tirant sur le clip au niveau de l'encôche.

18 Verrouiller le support embout avec la vis.

Pose

2 principales de raccordement électrique du Windoroll sont possibles selon la localisation du secteur 230V-50Hz.

Principe 1

Alimentation 230V - 50Hz localisee en haut de la piece. Le raccordement 230V sera realised dans le coffre.

Principe 2

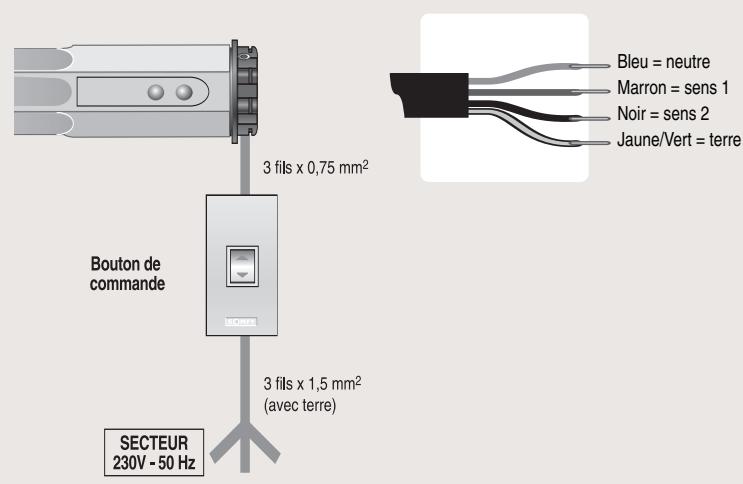

Alimentation 230V - 50Hz localisée en bas de la piece.
Le raccordement 230V sera réalisé dans le bouton de commande.

Attention :

afin d'être conforme à la norme NFC 15100,
vous doivent prévoir en avant,
au niveau du tableau d'alimentation
un disjoncteur différentiel 30 milliampères.
L'ensemble des cables apparents hors du coffre
doivent être mis sous conduit (goulotte).

ATTENTION Pour votre sécurité et celle des utilisateurs

• Raccordements électriques effectuels hors tension : ne pas racorder au secteur avant d'avoir terminé le processus de montage
• Ne pas brancher 2 ou plusieurs moteurs sur le même bouton de commande.
• Ne pas utiliser des interrupteurs de type éclairage (2 positions).
• Ne pas brancher plusieurs boutons de commande sur un même moteur.

Si le cable d'alimentation est endommagé,
vous rapprocher de notre service après-vente.

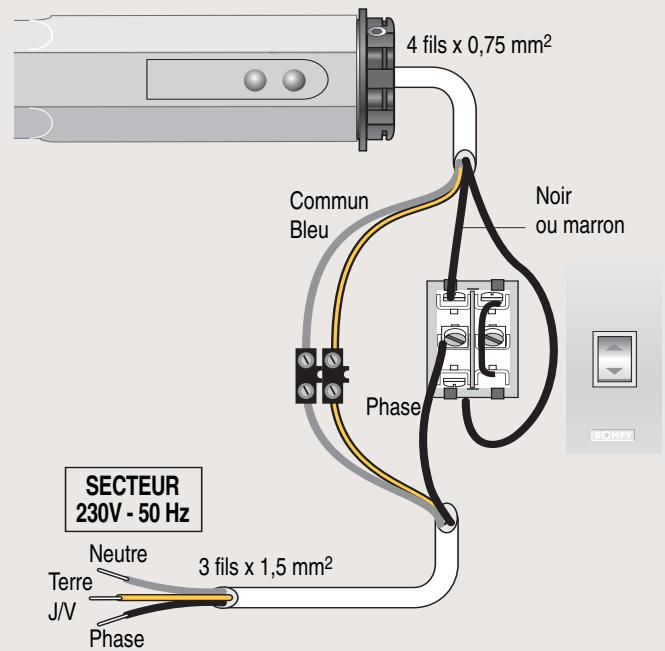

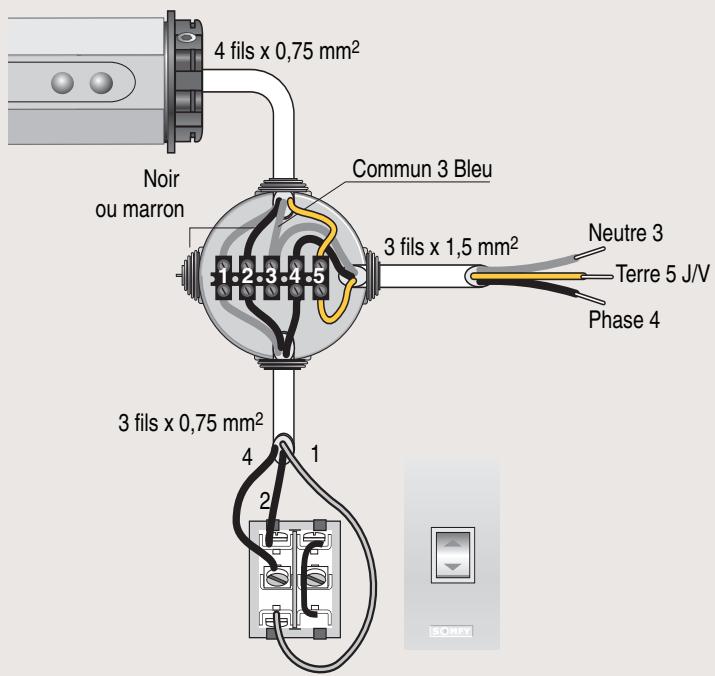

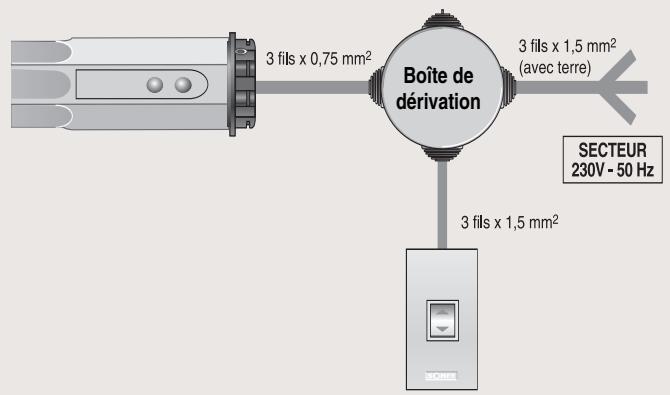

Raccordement 230V dans le coffre.

Branchement a effectuer hors tension 230V. Veiller a ce qu'aucune contrainte mecanique ne soit appliquee sur les cables apres branchement.

POSE

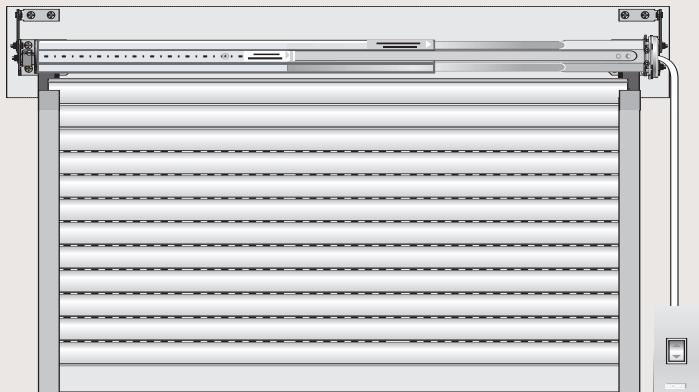

20 Alimentez le moteur au secteur 230V puis appuyer sur la touche descente du bouton de commande ("Somfy" en bas). Le tube tourne dans le sens de la descente pendant environ 3 tours puis s'arrête.

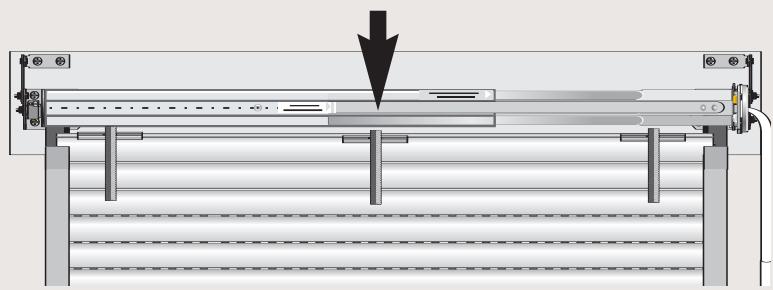

Fixation du tablier

21 Sélection des profils d'attache tablier PVC ou Alu

Selectionner le profil d'attache selon l'épaisseur de la lame du volet.

Les 2 types de profil sont fournis dans kit de modernisation.

Type d'attaches existantes entre le tablier et le tube

Tablier bois : Sangle / verrou automatique

Tablier Alu et PVC : Sangle / attache métallique / verrou automatique

• Le système d'agrafe du kit de modernisation permet une compatibilité avec les différents systèmes d'attache du volet sur son axe.
• dans le cas d'une attache par sangle, replacer les sangles existantes par celles fournies avec le kit de modernisation.

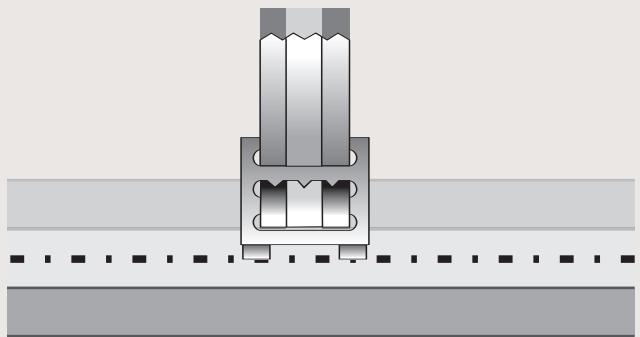

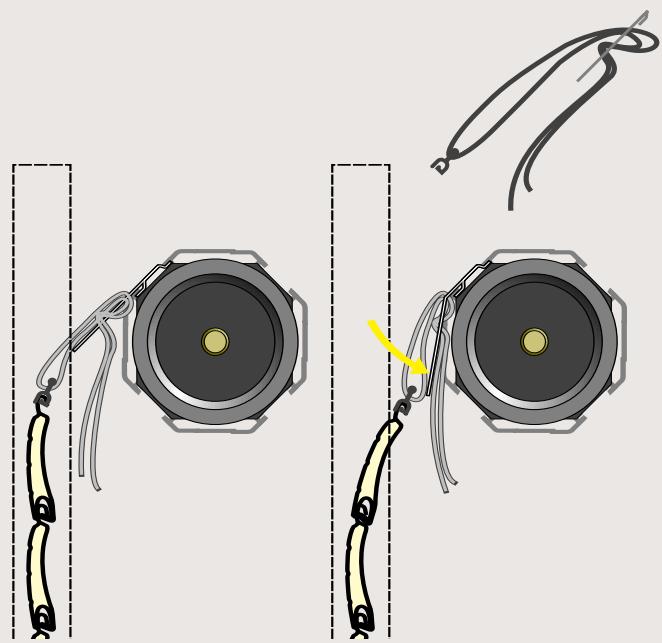

Passage de la sangle dans les profils d'attache.

Faire remonter l'extremité de la sangle pour la doubler.

engager les profils d'attache sur la première lame du volet.

Fixation du tablier

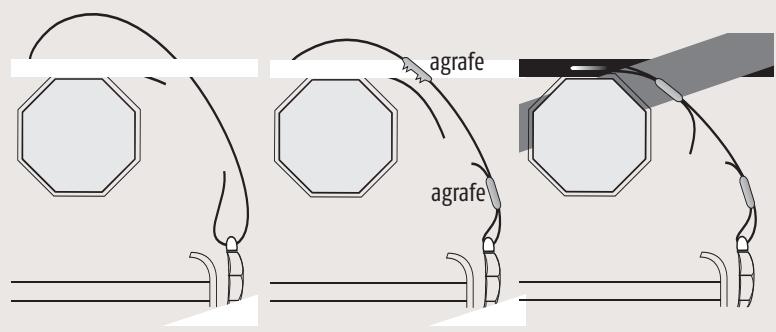

Fixer les agrafes sur l'axe en place. Attention: positionner l'agrafe dans le sens d'enroulement.

Passage de la sangle doublee dans I'agrafe.
Ajuster une longueur identique des sangles...

Fixation du tablier

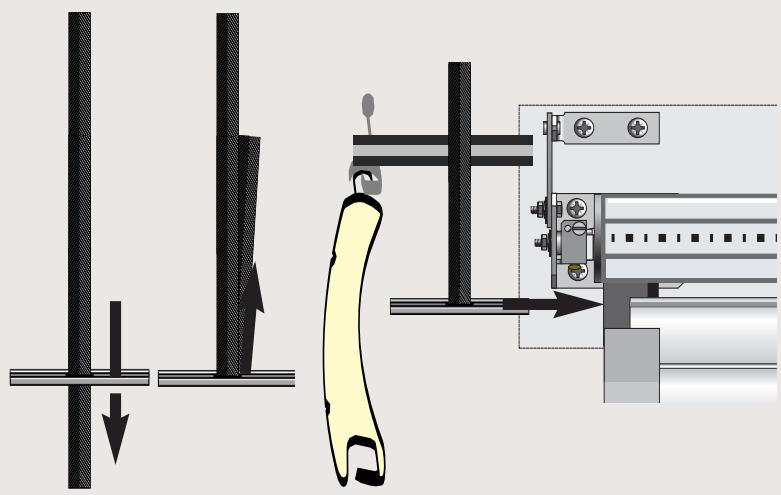

25 Les sangles laterales sont fixées en les passant sous la lamelle d'assemblage des tubes.

26 Ajuster une longueur identique des sangles. Sceller les agrafes.

Fixer la lamelle de réglage à l'aide des vis auto foreuses prévues à cet effet.

Réglage des fins de course

Ne pas utiliser de visseuse dévisseuse pour le réglage des fins de course.

Placer le bouton de l'inverseur en position neutre avant d'agir sur les molettes de réglage moteur.

28

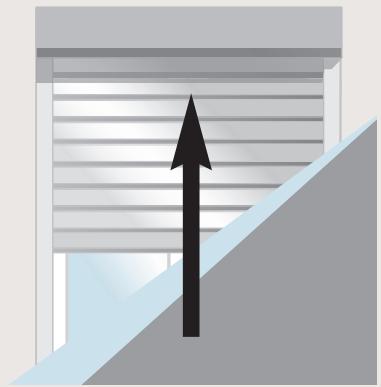

Appuyer sur le bouton montée de l'inverseur.
Le volet monte puis s'arrête au bout de 3 tours environ.

Tournier la molette de réglage blanche dans le sens jusqu'au réglage final.
Ajuster si nécessaire à l'aide de l'inverseur et de la molette de réglage blanche / du moteur.

La molette blanche correspond au réglage de la montée pour un moteur tête à droite avec un enroulement interieur.

Si le volet tourne dans le mauvais sens,
inverser les fils marron
et noir de l'inverseur.

28

Appuyer sur le bouton descente de I'inverseur, le volet descend a la position souhaitee. Re-ajuster si necessaire a I'aide de I'inverseur et de la molette de reglage jaune / du moteur.

Faîtes évoluer votre habitat

Si vous posséez déjà des volets roulants Somfy vous propose des automatismes pour plus de sécurité et de comport :

Télécommande 1 canal

Vous souhaitez piloter votre volet de votre lit sans avoir à vous lever, la télécommande Somfy répond à votre comfort. Portée 200 m en champ libre.

Télécommande 5 canaux

Un seul geste et tous vos volets obéissant en même temps à vos ordres.

En cas d'absence, même de courte durée, vous fermez tous vos volets roulants en même temps instantanément sans avoir à faire le tour de vos pieces.

Vous securisez aussi votre habitation contre le vol.

Instructions importantes de sécurité pour l'utilisation

■ Mise en garde : il est important pour la sécurité des personnes de suivre toutes les instructions.
Conservez ces instructions.

Ne laisser pas les enfants jouer avec les dispositifs de commandes fixes. Mettez les dispositifs de télécommande hors de portée des enfants.
Vérifiez frequentlyment l'installation pour déceler tout mauvais équilibrage ou tous signes d'usage ou de détérioration des cables et ressorts, le cas échéant; N'utilise pas l'appareil si une réparation ou un réglage est nécessaire.
Surveillance le volet pendant qu'il est en mouvement et éloignez les personnes jusqu'à ce qu'il soit complètement fermé.
