MODE D'EMPLOI SGA 4100 SOMFY

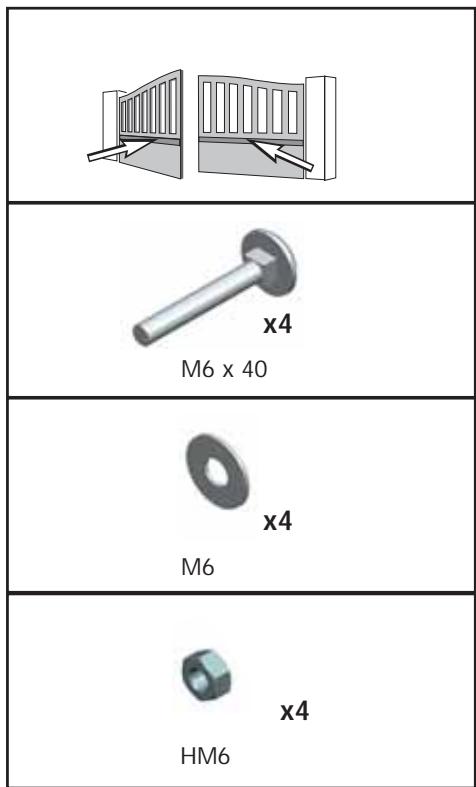

Non inclus dans le kit.
Bienvenue 4
Consignes de sécurité 5
Descriptif du produit 6
Opérations préalables 8
Installation en 5 étapes :
- Préparation et perçage des piliers 12
- Pose des moteurs 14
- Montage des bras 16
- Raccordements electriques 20

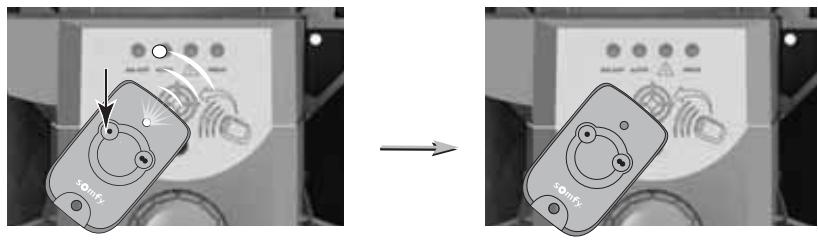

- Paramétrage 23
Utilisation 29
Aide au dépannage 31

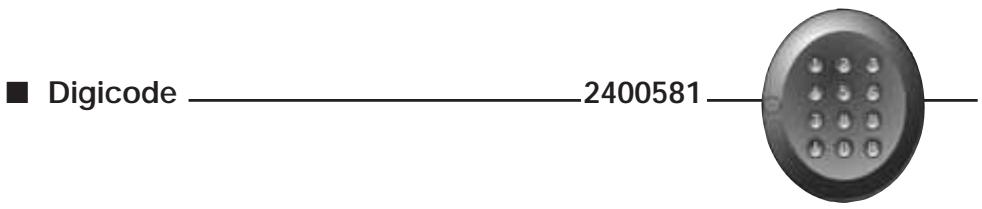

Accessoires 32
Bienvenue
Nous vous remercions d'avoir besoin un équipement SOMFY. Ce matériel a etecou, fabriqué et distribué par Somfy selon une organisation qualité conforme à la norme ISO 9001.
Qui est Somfy?
Somfy développement, produit et commercialise des automatismes pour les ouvertures et les fermétures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentés de sécurité, comfort et gain de temps au quotidien.
Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maitrise technologique dans le monde entier.
Ce produit répond strictement aux dispositions et specifications essentielles de sécurité imposées par la directive selon la norme de referencia EN 60335-2-103 Juillet 2004.
Assistance :
Bien vous connaître, vous écouter, répondre à vos besoin, telle est l'approche de Somfy.
Pour tout renseignement concernant le besoin, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.
Info Somfy Grand Public 6 jours / 7 :

N·AZUR
0810121237*
*Prix d'un appel local
Consignes de sécurité
Avant de procéder à l'installation de votre produit, il est impératif de dire attentivement l'ensemble de cette notice. Suívez précisé chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.
En cas de non respect de ces consignes d'installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en etre tenu responsable.
Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes.
Mettre les dispositifs de télécommande hors de portée des enfants.
Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance.
Vérifiez frequentlyment l'installation pour déceler tout mauvais équilibrage des vantaux ou tout signe d'usure. Ne pas utiliser l'appareil si une réparation ou un réglage est nécessaire.
Déconnectez l'appareil de l'alimentation pendant les opérations de nettoyage ou d'autres opérations de maintenance, si l'appareil est commandé automatiquement.
Avant d'installer la motorisation, vérifie que la partie entrainée est en bon et mécanique, qu'elle est correctement équilibrée et qu'elle s'ouvre et se ferme correctement.
S'assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entrainée et les parties fixes environnantes dues au mouvement d'ouverture de la partie entrainée sont évitées.
Garder à vue votre portailpendant le mouvement.
Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entrainée, mais éloigné des parties mobiles. Sauf s'il fonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public.
Préserver une zone de dégagement de 500 mm à l'arrière de chaque vantage lorsque le portail est complètement ouvert.
Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce.
Produit utilisable dans l'Union Européenne et en Suisse.

Descriptif du produit
Ce produit est destiné aux portails pour des maisons individuelles (décrit en page 7).
- Charactéristiques techniques
| Tension d'alimentation | 230 V~ |
| Type de moteur | 24 V |
| Puisance du moteur | 120 W |
| Puisance maxi consommée(avec éclairage de zone) | 600 W |
| Consommation en veille | 4,5 W |
| Fréquence moyenne de manoeuvre par jour | 20 cycles / jour |
| Temps d'ouverture * | 15 s. à 90° |
| Détection d'obstacle automatique | Conforme à la norme EN 12 453 |
| Température de fonctionnement | - 20 °C à + 60 °C |
| Protection thermique | Oui |
| Indice de protection | IP 54 |
| Récepteur radio intégré | Oui |
| Télécommandes :· Fréquence radio· Portée en champ d'utilisation· Quantité mémorisable | 433,42 MHz~ 30 m16 |
| Connections possibles :· Sortie pour feu orange· Sortie éclairage de zone, contact alimenté· Sortie alimentation accessoires· Entrée pour batterie de secours· Entrée pour cellules photo-électriques· Entrée de commande de type contact sec | Clignotante, 24 V, 10 W500 W maxi24 Vdc / 200 mAOuiOuiOuiOui |
- Le temps d'ouverture est variable en fonction des caractéristiques du portail.
Descriptif du produit

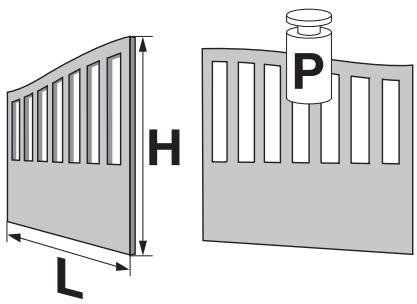

- Dimensions et poids maxi des vantages
| Poids maxi. parvantail (P) | 150 kg |
| Hauteur maxi. parvantail (H) | 1,80 m |
| Largeur mini. parvantail (L) | 0,80 m |
| Largeur maxi. parvantail (L) | 1,80 m |

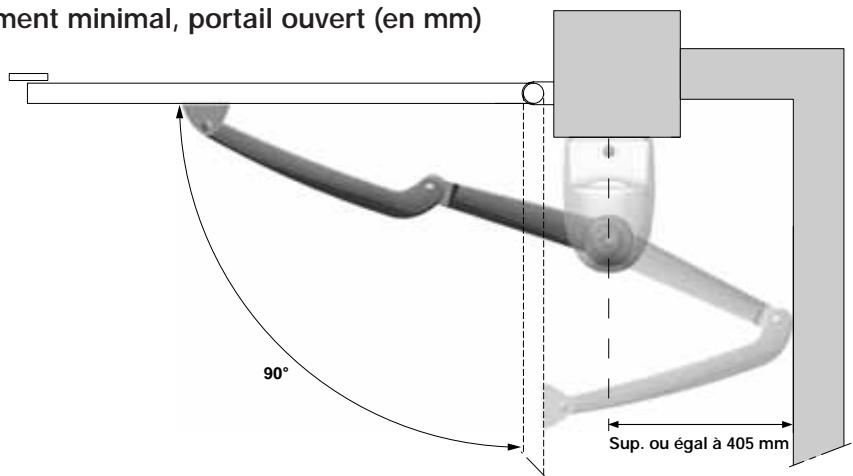

- Dégagement minimal, portail ouvert (en mm)

Opérations préalables
Points à vérifier avant l'installation
- Vérification de votre portail
Votre portail est en bon et : il s'ouvre et se ferme normalement sans forcer. Il reste horizontal pendant toute sa course. Il s'ouvre vers l'intérieur de votre propriété.

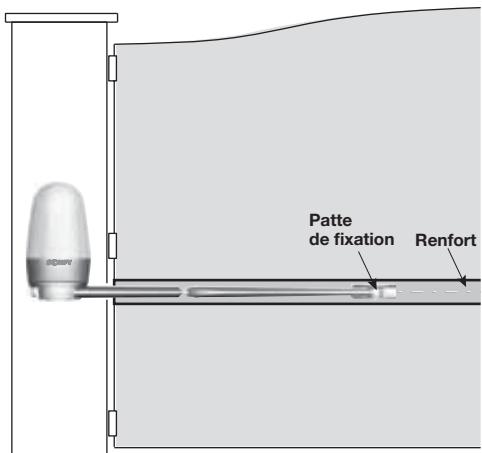

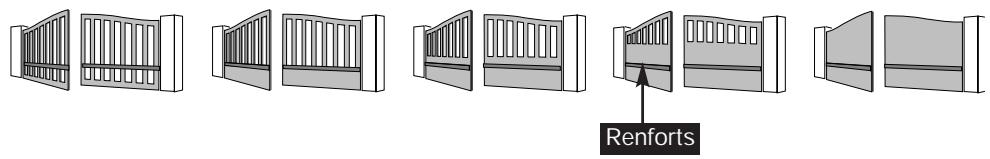

- Types de portails motorisables
Votre SGA s'adapte à tous types de portails, dans la mesure où leur structure est suffisamment robuste.


- Présence de renforts sur le portail
Les pattes de fixation des bras de la motorisation doivent etre fixees sur les renforts horizontally des vantaux a environ 1/3 de la hauteur du portail.
En l'absence de ces renforts, prévoyez des contre-plaques en métal d'environ 4 mm d'épaissieur.

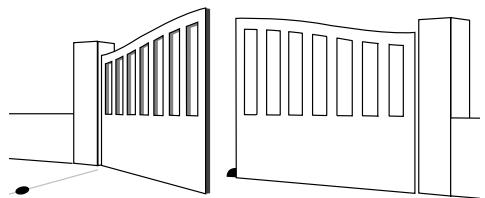

Présence des butées de portail
Les vantaux doivent etre arrêtes par des butées fixées solidement au sol, afin que leur course soit délimitee à l'ouverture comme a la fermeture.
L'emplacement de ces butées sera déterminé par l'angle d'ouverture des vantaux (< ou = à 120°).
L'angle d'ouverture des deux vantaux peut etre different.

Opérations préalables
- Vérification des piliers
Les pilliers doivent avoir une structure robuste et une largeur d'au moins 25 cm. Dans le cas contraire, des aménagements sur votre pilier peuvent etre nécessaires pour assurer une bonne implantation et une bonne tenue de I'équerre.

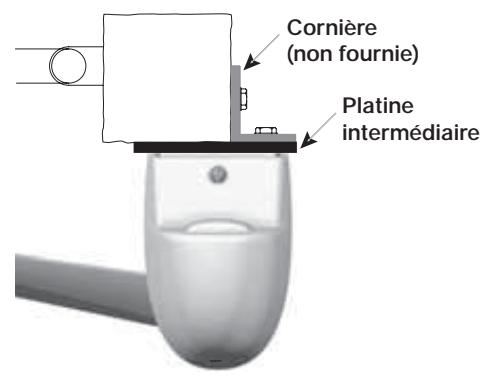

- Qualité de la surface des piliers
Les piliers représentant un faux aplomb ou une surface non plane nécessitant l'utilisation d'une platine support intermédiaire. De même, lorsque les pattes de fixation du moteur ne portent pas entitérement sur le pilier ou sont proches de l'angle du pilier, il est impératif de placer cette platine intermédiaire (réf. 2400485).


Opérations préalables
Pre-équipement électrique

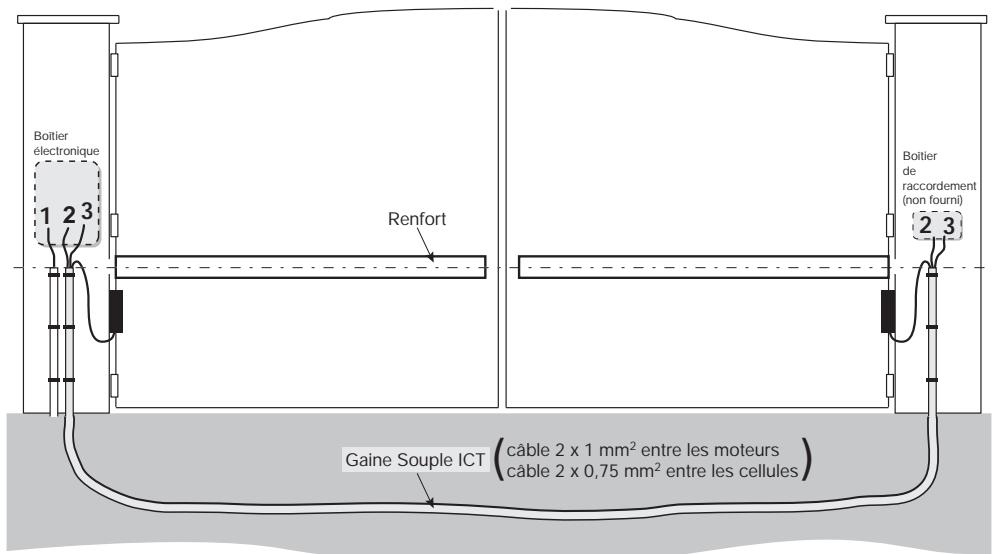

Pour motoriser votre portail :
- Aménagez une arrivée électrique 230 V à l'un des piliers et au plus pres de l'emplacement du moteur SGA.
- Reliez les piliers entre eux par un cable 2 × 1 ~mm^2 non fourni (ou deux cables si cellules).
Prévoyez une gaine de protection Orange ICT Ø 25 mm pour le passage enterré des cables.
Si vous ne pouvez réaliser de tranchée entre les deux piliers, utilisez un passé-cable qui pourra supporter le passage des vehicules (réf. 2400484). - Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules.


Arrivée du secteur: (3× 1,5mm^2)
Liaison 24 Volts entre les deux
moteurs: (2 × 1 ~mm^2)

Liaison 24 Volts entre les deux cellules pour fonctionnement automatique: (2× 0,75mm^2)
- Alimentation secteur
Pour fonctionner, l'ouvre-portail doit etre alimentede sous 230V - 50Hz
La ligne électrique doit être :
- Exclusivement réservée à l'ouvre-portail.
- Dotée d'une protection : - par fusible ou disjoncteur calibre 10 A,
- par un dispositif de type différentiel (30 mA).
- Installée selon les normes de sécurité électrique en vigueur dans les pays utilisateurs.
Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu :
- soit par un cable d'alimentation muni d'une fiche de prise de courant,
- soit par un interrupteur assurant une distance de séparation des contacts d'au moins 3 mm sur chaque pôle (voir norme EN 60335-1).
L'installation d'un parafoudre est conseillée (de tension résiduelle d'un maxi de 2kV ).
Opérations préalables

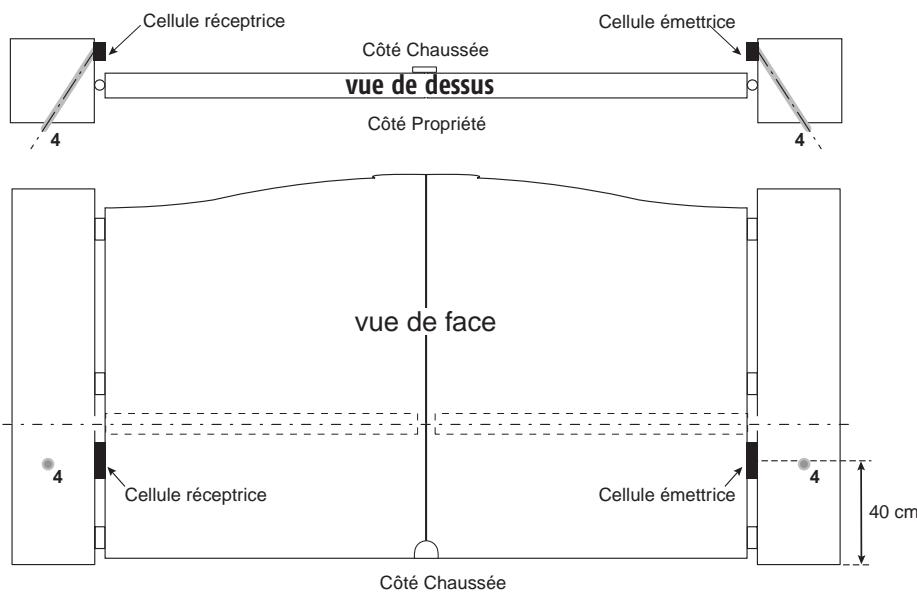

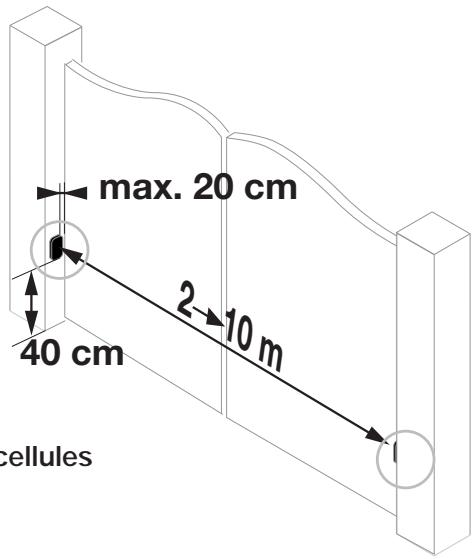

- Les cellules (en option)
Les cellules sont obligatoires pour un fonctionnement en mode automatique et pour une ouverture sur zone publique.
Cablage des cellules (voir page 32)
L'arrivée en 24 volts et l'information des contacts (cellule réceptrice) doivent être sous les cellules.
Percez les piliers pour le passage des gains.

Passage d'une gaine dans les piliers
Consignes de sécurité
Les consignes de sécurité sont à respecter pendant toute l'installation :
- Enlevez vos bijoux (bracelet, chaine ou autres) lors de l'installation.
- Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections déquates.
Utilisez les outils appropriés, spécifiés page 2. - Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure.
- Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d'avoir terminé le processus de montage.
- N'utilisez enaucun cas un nettoyage au débit d'eau haute pression.
1 Préparation et perçage des piliers
Les étapes :
Relevé des cotes.
Tracé des axes AM et AH.
Perçage des piliers.
Relevé des cotes
Le type de votre portail déterminé l'emplacement des moteurs.
Procedez au relevé de cotes décrit ci-après pour déterminer la position des moteurs sur les piliers :
Pour ces mesures, les vantaux et leurs gonds sont censés être dans le même axe. Si ces derniers ne sont pas alignés (gonds déportés), l'angle d'ouverture maximal des vantaux sera inférieur aux valeurs indiquées.

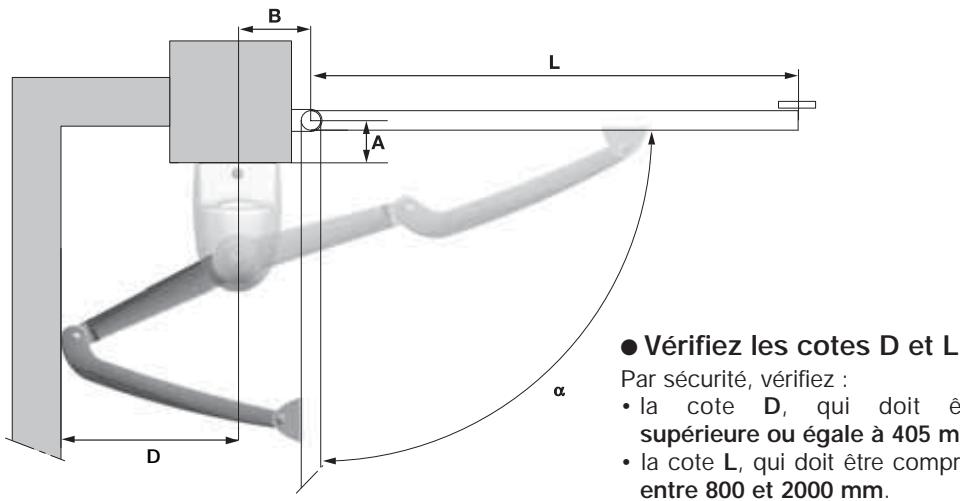

- Mesurez la cote A
En déduire à l'aide du tableau ci-dessous :
- la valeur d'ouverture maximale des vantaux,
- la cote B pour déterminer l'axe vertical de positionnement des moteurs sur les piliers.

| Cote A (mm) | Ouverture maximale (°) | Cote B (mm) |
| 0 | 120 | 205 |
| 0 | 110 | 160 |
| 0 | 105 | 150 |
| 50 | 100 | 150 |
| 100 | 95 | 150 |
| ≥ à 150, ≤ à 250 | 90 | 150 |

1 Préparation et perçage des piliers
Tracé des axes AM et AH.

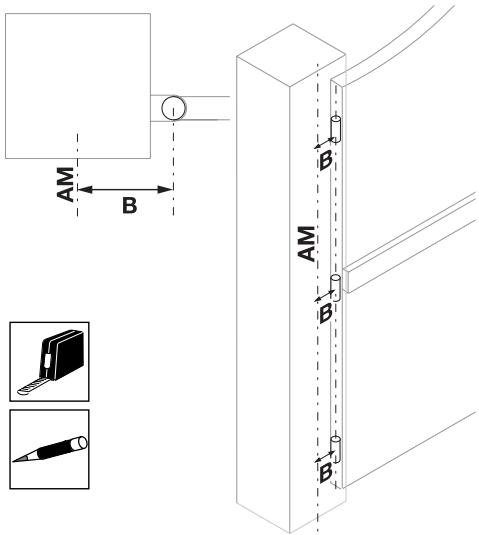

1 Reportez la cote B et tracez un axe vertical AM sur les piliers.

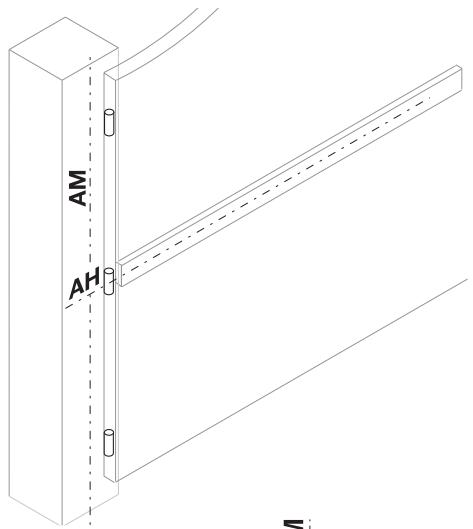

Tracez sur le pilier l'axe horizontal AH, à mi-hauteur du renfort.

- Perçage des piliers.

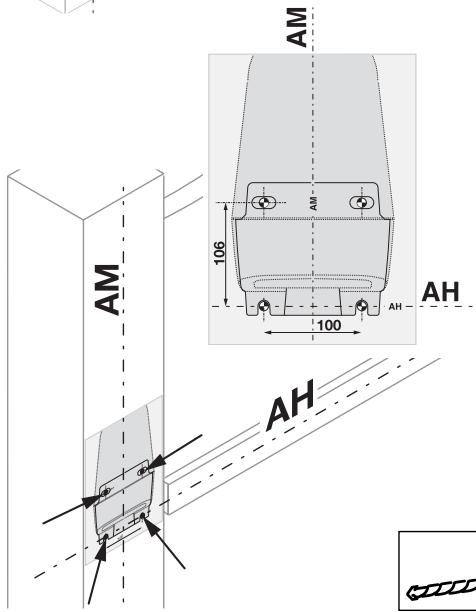

1 Positionnez le gabarit à l'intersection des deux axes AM et AH.
2 A l'aide d'un ford à béton de petit diamètre (4 ou 5 mm), pré-percez 4 troughs destinés à receiveoir les scellements chimiques, sur chaque pilier, aux emplacements repérés sur le gabarit.
Terminez le perçage des 4 orifices avec un forêt à béton de diamètre correspondant aux scellements chimiques.

Respectez scrupuleusement la méthode et les diamètres de l'usage préconisés dans la notices de avec les scellements chimiques.


Auto-controle avant l'etape suivante
Avez-vous bien aligné les axes AM et AH du gabarit et du pilier ?
2 Pose des moteurs
Les étapes :
Sélection des moteurs.
Pose des scellements.
Mise en place des moteurs.

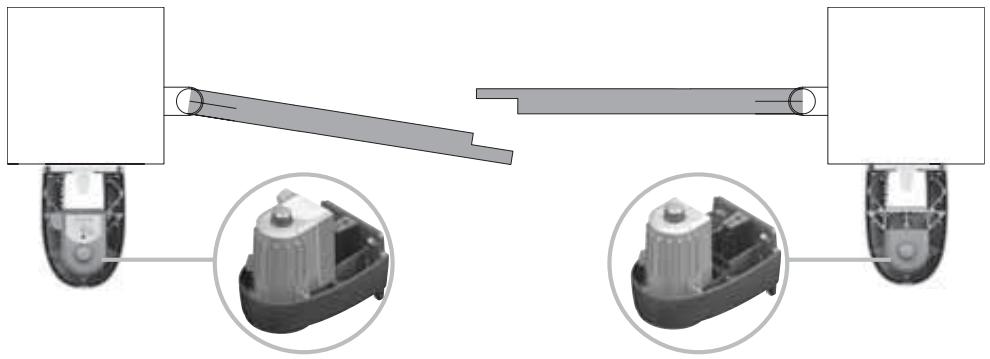

Sélection des moteurs
Pour cette opération, les capots supérieurs des moteurs doivent être démontés à l'aide d'une piece de monnaie.
Posez le moteur équipé du boitier électronique sur le pilier où se trouve l'alimentation.

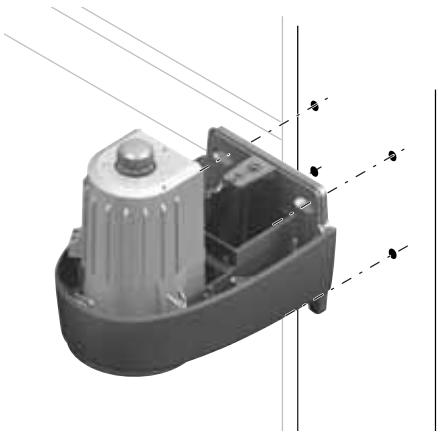

Pose des scellements
SOMFY préconise de fixer le moteur avec un scellement chimique pour sa fiabilité.
1 Positionnéz le moteur sur le pilier et vérifie que les orifices de fixation sont parfaitement alignés avec les percages des piliers.
Retirez le moteur. Placez les 4 scellements chimiques et leurs tiges filetées dans les perçages des piliers. Attendez la prise complète des scellements chimiques.


2 Pose des moteurs

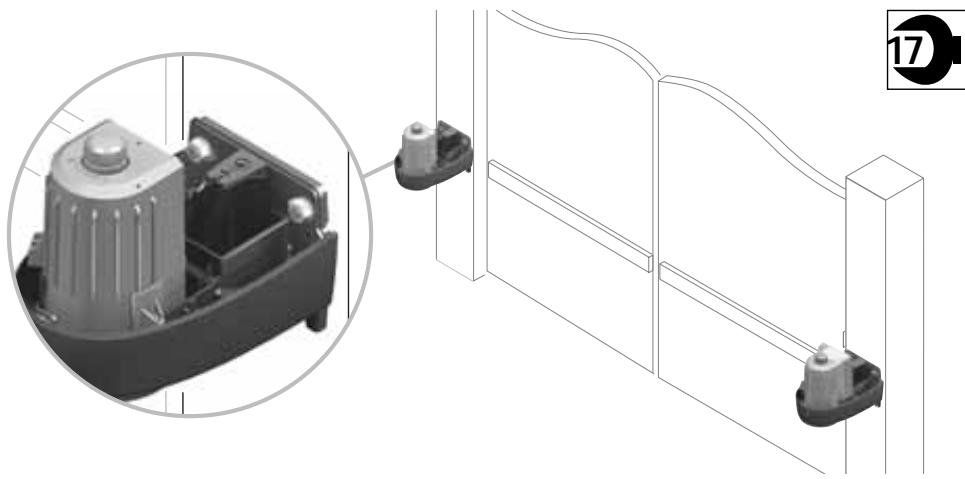

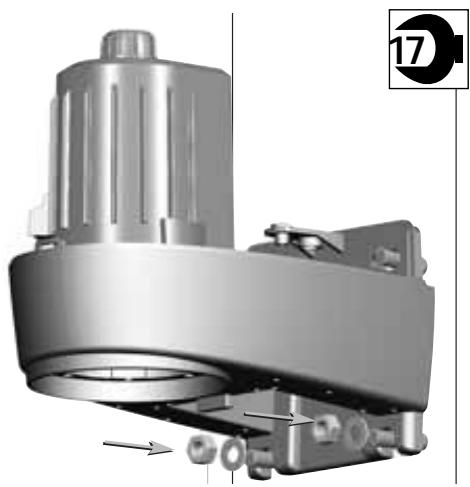

Mise en place des moteurs.
1 Positionnéz le moteur en le fixant aux tiges filétées inférieures avec les rondelles et les écrous.

2 Vérifiez le niveau des moteurs. Reprenez le serrage si nécessaire.


3 Terminate de fixer le moteur sur les tiges filétées supérieures, à l'aide des rondelles et des écrous.


Auto-controiè avant l'étape suivante
Avez-vous vérifié la parfaite horizontalité du moteur ?
3 Montage des bras
Les étapes :
Assemblage des bras.
Montage des bras sur les moteurs.
Montage des bras sur les vantaux.
Assemblage des bras.
1 Engagez les deux bras.

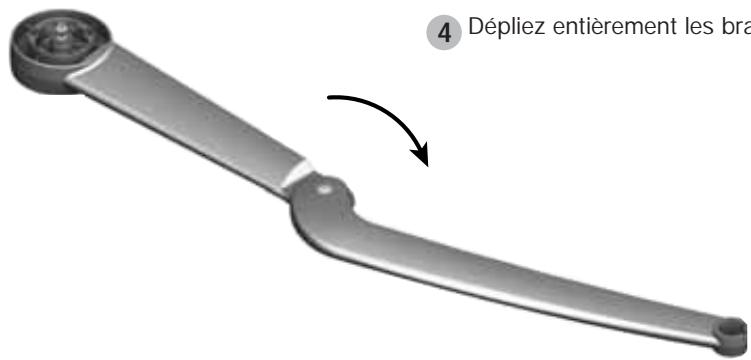

Repliez les deux bras de sorte que les rainures internes soient alignées.
3 Emmanchez l'axe court. La tete hexagonale doit etre complètement engagée dans le bras.



3 Montage des bras

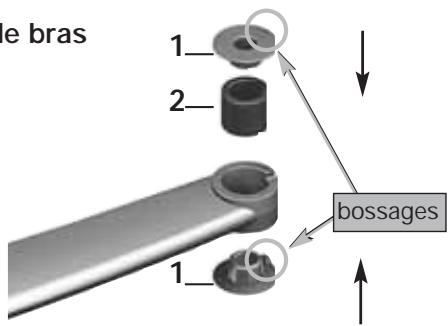

- Mise en place de la bagueSouple sur le bras
1 Engagez la bagueouple dans le bras (2).
Enclenchez les couvercles (1) de chaque côté du bras en veillant que leurs bossages soient parfaitement engagées dans les rainures du bras.

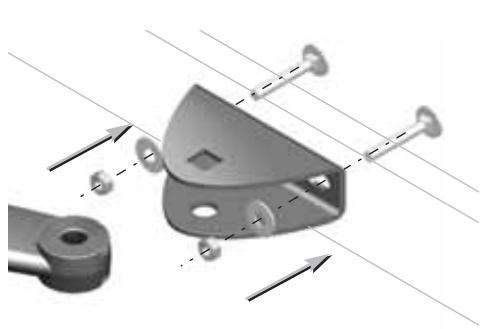

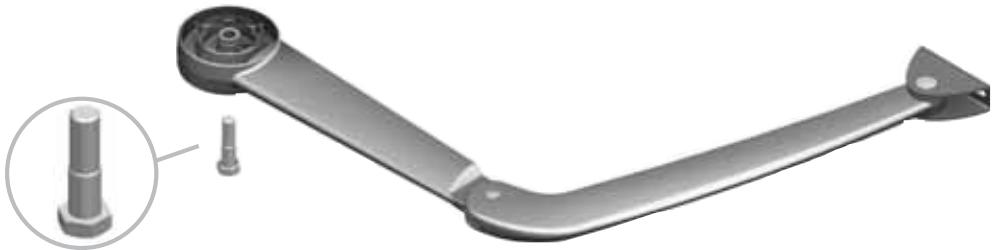

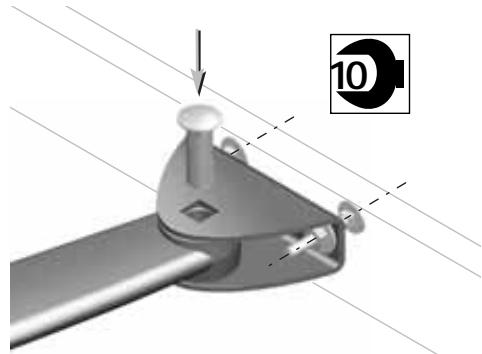

- Mise en place de la patte de fixation
Montez la patte de fixation sur le bras et enforcez l'axe long.


Montage des bras sur les moteurs.


1 Engagez le bras dans l'axe du moteur. Veillez à ce que les encoches internes du bras soient bien enclenchées dans celles du moteur.
2 Bloquez l'ensemble avec la vis appropriée.

3 Montage des bras
Montage des bras sur les vantaux.
Le montage des bras sur le portail nécessite le perçage des vantaux. Procedez aux étapes suivantes :

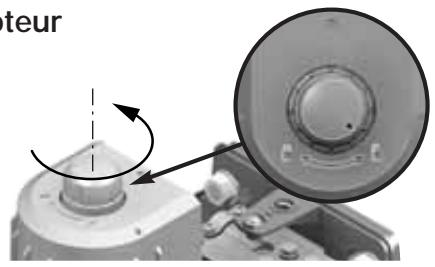

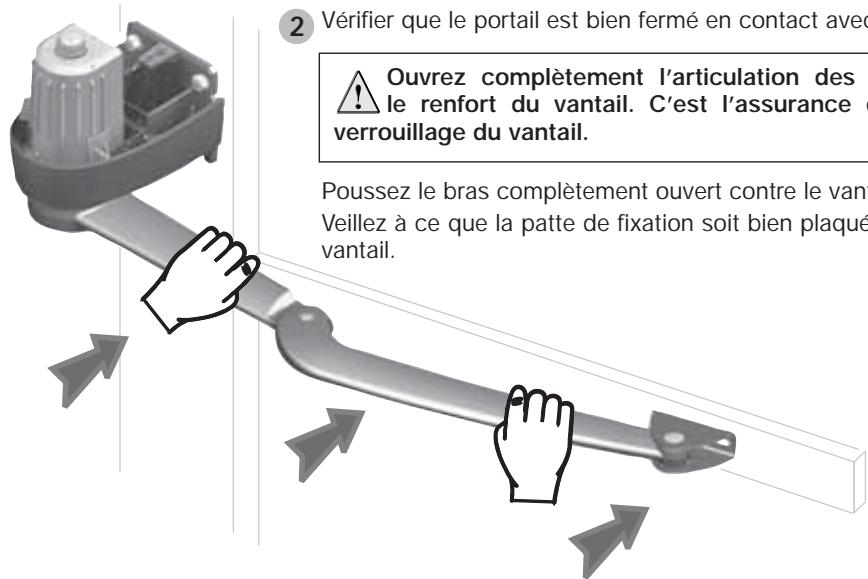

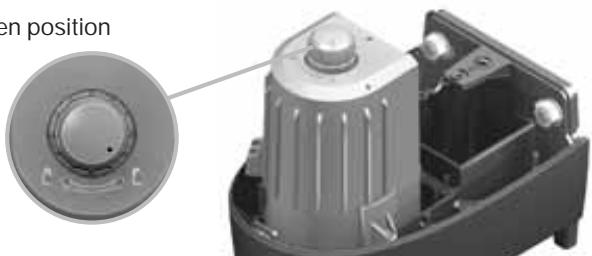

1 Vérifiez que les moteurs sont en position déverrouillée.


3 Marquez les perçages sur le renfort duvantail au travers de la patte de fixation.

4 Percez les vantaux au 8.

3 Montage des bras
5 Retirez le bras de la patte de fixation.
A l'aide d'un maillet, enforcez complètement les vis dans le portail.
- Assemblez la patte de fixation sur les vantaux puis ré-installé le bras dans la patte de fixation.



Auto-controle avant l'étape suivante
Avez-vous ouvert complètement l'articulation des bras au moment de leur fixation sur les renforts des vantaux ?
4 Raccordements électriques
Les étapes :
Mise en place des passe-fils.
Raccordement des deux moteurs.
Connection de l'antenne.
Raccordement du cable secteur.

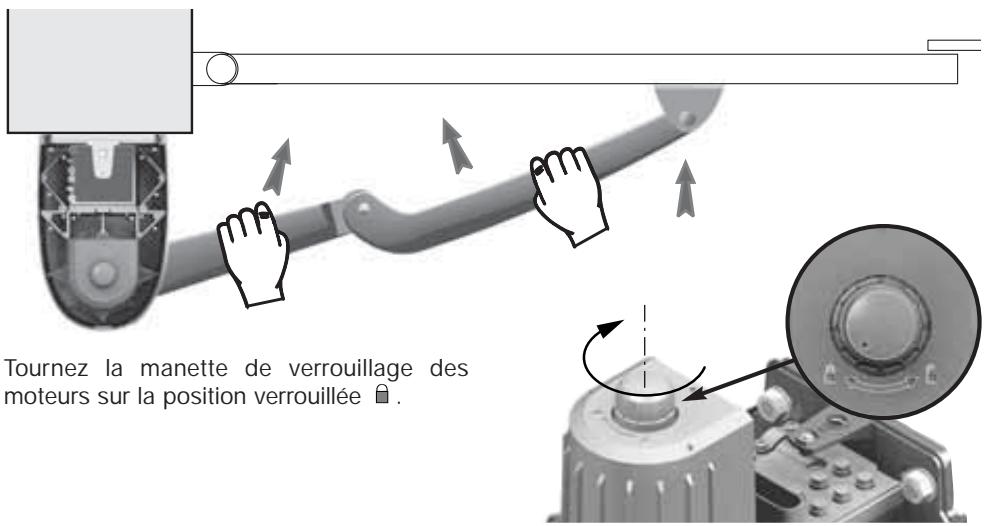

Verrouillage des bras.

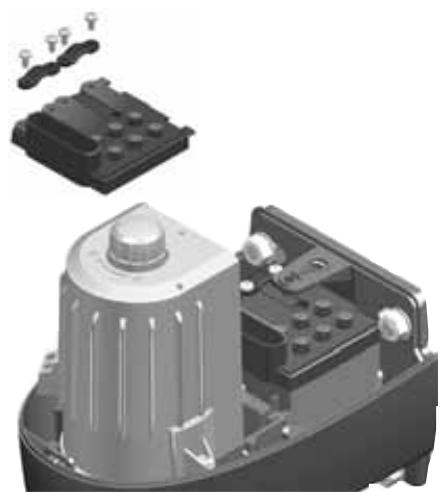

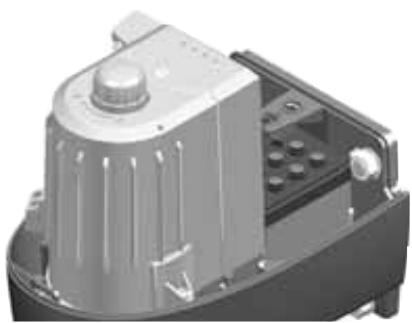

Mise en place des passée-fils.

Montez les passée-fils sur les deux moteurs.


4 Raccordements electriques

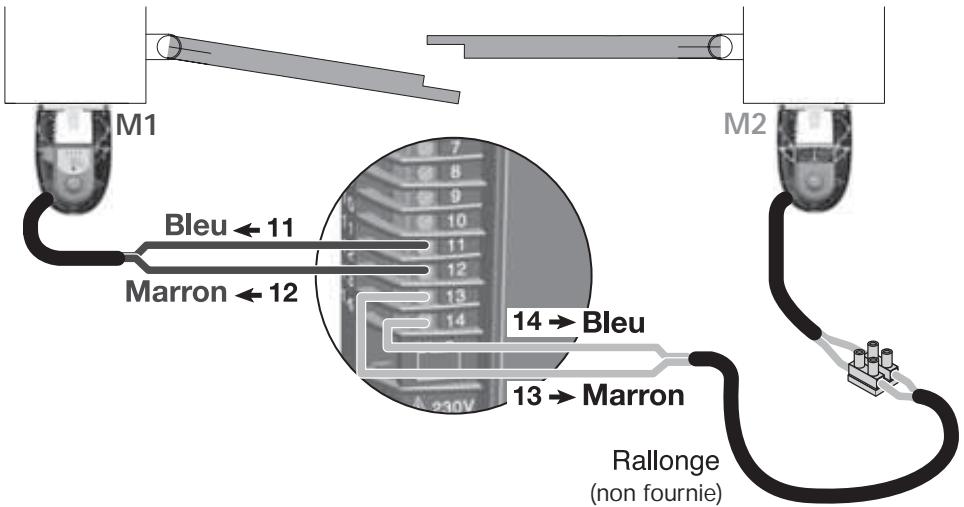

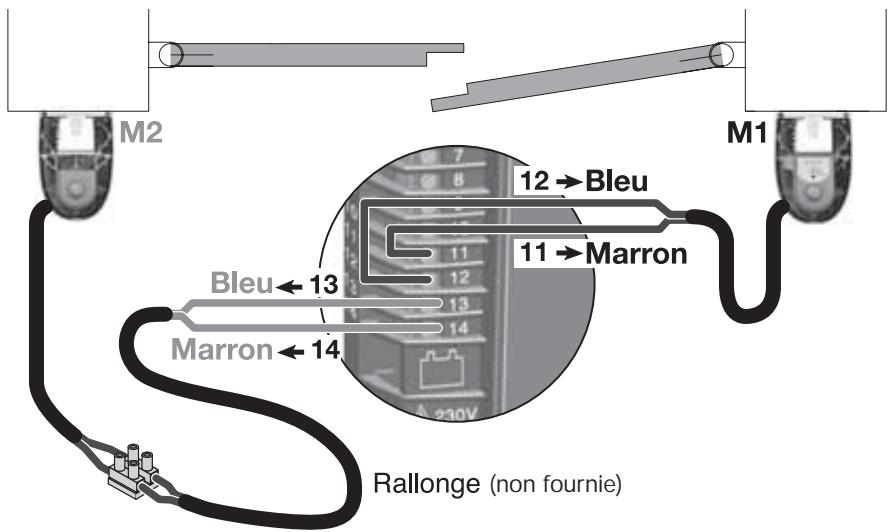

Raccordement des deux moteurs.
La liaison entre les moteurs doit être effectuee avant le raccordement au secteur. Le moteur M1 doit etre instalé sur le pilier duvantail, qui s'ouvre en premier et se refere en dernier.
Cas 1: le moteur M1 actionne levantail gauche, qui s'ouvre en premier et se ferme en dernier :

Cas 2 : le moteur M1 actionne levantail droit, qui s'ouvre en premier et se ferme en dernier :

Le moteur M1 est toujours connecté aux bornes 11 et 12.
! Le moteur M2 est toujours connecté aux bornes 13 et 14.
4 Raccordements electriques
Connection de l'antenne.
Le bon positionnement de l'antenne est essentiel pour un fonctionnement optimal.

Ne jamais recouper le fil d'antenne.

Raccordement du cable secteur.
Raccordez le fil de terre :
Raccordez la phase et le neutre :



Il est impersonatif de respecter les couleurs de cablage.
Verrouillage des bras.
Refermez les deux vantaux et bloquez les bras en poussant sur ces derniers.

5 Paramétrage
Les étapes :
Presents des symboles.
Mémorisation des télécommandes.
□ Apprentissage de la course des vantaux.
Réglage du mode automatique.
Passage du mode automatique au mode séquentiel
Presents des symboles.
| Appui long supérieur à 0,5 secondes | ↓ |
| Appui bref inférieur à 0,5 secondes | ↑ |
| Voyant clignotant | ➀ |
| Voyant allumé | ➁ |
Mémorisation des télécommandes.
Avant la mise en route du paramétrage de votre installation, vérifie que les voyants ON/OFF et PROG sont allumés et levoyant DANGER est éteint.
Procedez aux opérations suivantes :
- Fonctionnement des télécommandes :
Votre SGA peut fonctionner avec une ou plusieurs télécommandes.
Les opérations décrites ci-après sont à repeter autant de fois qu'il y a de télécommandes à memoriser.
Votre SGA offre 2 modes de fonctionnement :
Ouverture totale seule
Ouverture totale systématique des 2 vantaux par appui bref ou long sur la télécommande.
Ouverture piéonne ou totale
Ouverture d'un seulvantail pour l'acces aux piétons par appui bref sur la télécommande.
Ouverture totale des 2 vantaux par appui long sur la télécommande.


5 Paramétrage
- Mémorisation des télécommandes en ouverture totale seule :
Choisissez la touche de la télécommande que vous souhaitez utiliser pour commander votre portail.
Posez la télécommande sur la cible gravée sur le capot :
1 Maintenez la touche à memoriser enforcée jusqu'à ce que levoyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).
2 Relâchez la touche : elle est mémorisée.

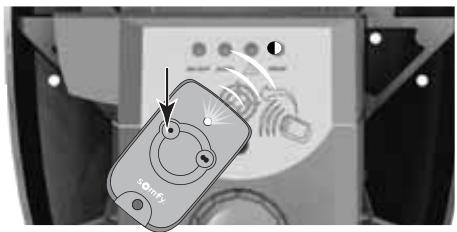

- Mémorisation des télécommandes en ouverture piétonne ou totale :
Choisissez la touche de la télécommande que vous souhaitez utiliser pour commander votre portail.
Posez la télécommande sur la cible gravée sur le capot :
1 Maintenez la touche à memoriser enforcée jusqu'à ce que levoyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).
2 Relâchez la touche.
3 Appuyez à nouveau (avant 10 secondes) sur la touche à memoriser jusqu'à ce que le voyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).
4 Relâchez la touche : elle est mémorisée.

A la fin du cycle de mémorisation, seuls les voyants PROG et ON/OFF sont allumés, l'électronique étant en attente de mémorisation de la course des vantaux.
- Changement de mode de fonctionnement des télécommandes déjà méorisées :
Pour passer une télécommande du mode «ouverture totale seule» au mode «ouverture piétonne ou totale», il suffit d'effectuer la «mémorisation des télécommandes en ouverture piétonne ou totale» ci-dessus. La première的记忆 efface le précédent mode méorisé.
Pour passer une télécommande du mode «ouverture piéonne ou totale» au mode «ouverture totale seule», il suffit d'effectuer la «mémorsération des télécommandes en ouverture totale seule» ci-dessus. La première mémorsération efface le précédent mode mémorisé.
5 Paramétrage

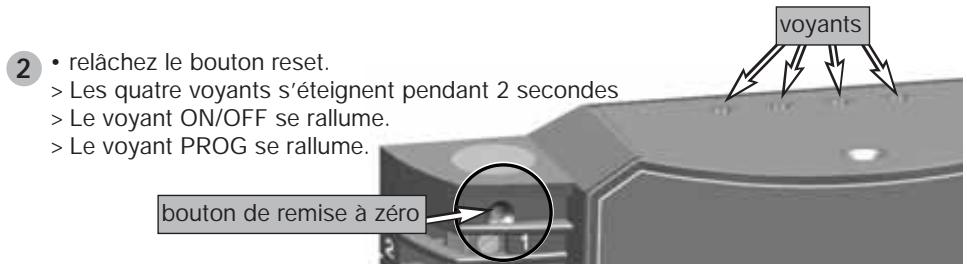

- Suppression des télécommandes
1 Appuyez 7 secondes sur le bouton de remise a zero (reset).
Pendant l'appui, les quatre voyants s'allument.

Tous les paramètres enregistrés sont supprimés : télécommandes enregistrées, course du portail, mode de fonctionnement...
- Ajout ultérieur de télécommandes
Reprenez l'opérations de « Mémorisation des télécommandes » (voir page 24).
Au dela de 16 émetteurs, la mémorisation échoue. Supprimez tous les télécommandes (voir ci-dessus) et recommencez la mémorisation.
Toute mémorisation de nouvelle télécommande annule la programmation precedente de la course du portail. Recommence I' « Apprentissage de la course des vantaux » (voir page 26).
5 Paramétrage
□Apprentissage de la course des vantaux.
L'électronique Somfy méorise automatiquement :
- Les couples moteurs nécessaires à la commande des portails, en fonctionnement normal.
Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation. - Les courses nécessaires pour l'ouverture et la fermeture totales des vantaux avec le repérage des butées.
Pour démarrer le processus de mémorisation, il faut que les vantaux soient fermés, se tenir à distance normale du portail et respectez les étapes suivantes :
1 - Effectuez un appui long sur la touche de la télécommande.
Aprresquelques secondes,le portail s'ouvre,en petite vitesse.
* Si le portail ne s'ouvre pas correctement, vérifie le câblage des moteurs comme indiqué page suivante.

2 · Une fois le portail ouvert, effectuez un nouvel appui long sur la touche de la télécommande.
Le portail se ferme, unvantail après l'autre.

3 Appuyez une nouvelle fois sur la même touche.
Le portail s'ouvre,toujoursa petite vitesse.

4 Appuyez une derniere fois.
Les deux vantages se referment presque simultanément.

A la fin de ces 4 étapes, le voyant PROG s'éteint, indiquant la fin de la procédure de mémorisation de la course du portail.
Ce cycle doit être complé (2 ouvertures/fermetures totales non interrompues). S'il est interrompu, le processus est simplement reporté et reprendra à la prochaine ouverture commande.
5 Paramétrage
- Vérification du bon paramétrage
1 Effectuez un appui long sur la télékomande.
2 Effectuez un nouvel appui pour que les 2 vantaux s'arrêtent en milieu de course.
3 Coupez l'alimentation du secteur 5 secondes minimum.
4 Remettez l'alimentation du secteur.
5 Effectuez un nouvel appui long sur la télécommande.
Les vantaux DOIVENT partir dans le sens ouverture.
Si le portail ne s'ouvre pas correctement :
Levantail qui demarre en premier (commandé par M1) part en fermetre
inverser les fils BLEU et MARRON sur le moteur M1.
Levantail qui démarre en second (commandé par M2) part enfermeture
inverser les fils BLEU et MARRON sur le moteur M2.
Après avoir inversé le câblage d'un ou deux moteurs, il est nécessaire de recommencer la procédure d'apprentissage de la course des vantaux.
Réglage du mode automatique.
Precautions d'emploi
Pour l'utilisation de votre portail en mode automatique, la norme EN 12 453 exige
I'installation des accessoires suivants dont le raccordement
est prévu sur votre SGA :
- d'un jeu de cellules photo-électriques (voir description et câblage page 32),
- d'un feu orange (voir description et câblage page 33),
- d'un feu d'éclairage de zone :

Mode automatique
Après ouverture, le portail se refère automatiquement après une durée ⑦ que vous définissez au préalable.
Le mode automatique sera opérationnel après lecâblage des cellules et le réglage ci-dessous :

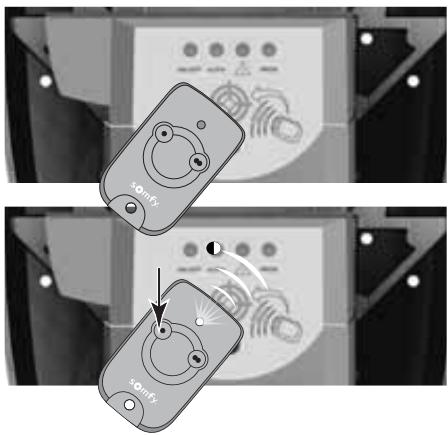

Posez une télécommande sur la cible gravée sur le capot de la motorisation.
LevoyantAUTOestéeint.
2 · Effectuez un appui long sur la télécommande jusqu'à ce que levoyant AUTO s'allume. Relâchez.
LevoyantAUTOclignote.

5 Paramétrage
3 - Lancez une ouverture (à distance normale) avec la télécommande.
Le portail s'ouvre à vitesse nominale.

4 Une fois le portail complètement ouvert :
- Attendez le temps de la temporisation souhaitation.
- Lancez un ordre de fermeture par un nouvel appui (bref ou long) sur la télécommande.
Les deux vantaux se referment presque simultanément.
Levoyant AUTO reste allumé en permanence.


Le mode automatique est maintainant opérationnel.
Passage du mode automatique au mode séquentiel
Pour revenir au mode séquentiel (levoyant AUTO est allumé) :
- Posez la télécommande sur la cible gravée sur le capot.
- Appuyez sur une touche de la télécommande jusqu'à ce que levoyant AUTO s'éteigne.
Le mode séquentiel est actif.

■ Fonctionnement en mode séquentiel
- Fonctionnement de l'ouverture totale
Effectuez un appui long sur la télécommande.
Les deux vantaux doivent s'ouvrir.
Un nouvel appui (bref ou long) commande la fermeture des vantaux.
- Fonctionnement de l'ouverture piétonne (si programmee)
Effectuez un appui bref sur la télécommande.
Seul levantail recouvrant doit s'ouvrir.
Un nouvel appui (bref ou long) commande la fermeture duvantail.


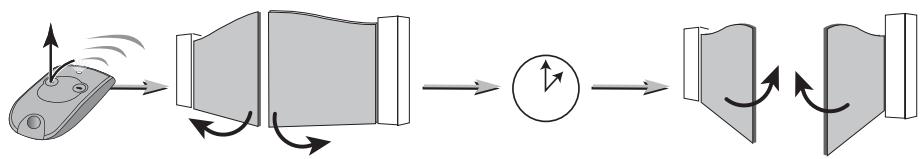

■ Fonctionnement en mode automatique
En fonctionnement automatique, un appui sur la touche de la télécommande provoque l'ouverture du portail. Sa fermeture intervient automatiquement après la durée de temporisation préalablement régée par vos soins.

Il est possible de maintainir le portail en position ouverte par un appui bref sur la touche de la télécommande durant la temporisation.
Un nouvel appui sur la touche de la télécommande provoque le fermeture du portail.


■ Fonctionnement de l'éclairage
L'éclairage de zone s'allume à chaque mise en route de la motorisation. Il s'eteint automatiquement au bout de 2 minutes après la fin du mouvement.
Utilisation

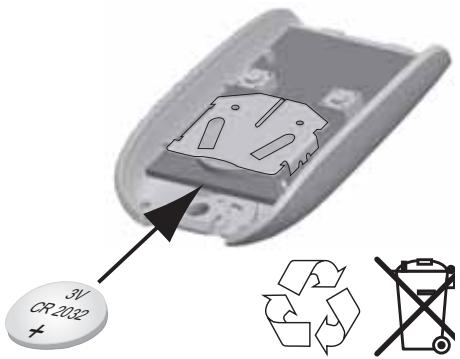

Changement de la pile
- Retirez le clip de la télécommande, soulever le capot.
- Retirez lapile à l'aide d'un tournevis et remplacez-la (3V CR 2430 ou 3V CR 2032).
La durée de la pile généralement constatée est de 2 ans.
Les piles usagées seront returnées au distributeur ou jétées dans une déchetterie.

Utilisation de la télécommande
Les utilisateurs possédant un vehicule équipé de climatisation et de pare brise métallisé, doivent pointer la télécommande sur le bandeau noir du pare brise ou à travers de l'une des vitres laterales non traitées.
■ Personalisation des télécommandes
Les clips de couleur fournis permettent la personnalisation des télécommandes.
Déverrouillage / verrouillage du moteur
En plaçant les moteurs en position déverrouillée, le portail peut être manœuvré manuellement en cas de panne électrique.

Toujours re-verrouiller le moteur des que l'alimentation revient, avant de télécommander le portail. La manette doit etre en position verrouillée

Aide au dépannage
SGA ne répond pas aux actions de la télécommande
Levoyant ON/OFFne s'allume pas à la mise sous tension.
Vérifiez l'alimentation secteur.
Vérifiez le cable d'alimentation.
Vérifiez le fusible.
LevoyantDANGERrestealluméen permanence. Ce signal indique undefault cellules.
Vérifiez l'alignement des cellules.
Vérifiez l'alimentation des cellules.
Vérifie la présence des cellules en mode automatique.
Levoyant ON/OFF clignote lentement.
Destruct puissance: appeler la HotLine.
Charge trop forte : trop de vent ou portetrop lourde.
Levoyant ON/OFF clignote rapidement
Surchauffedumoteur,attenderequ'ilrefroidisse.
Court-circuit sur sortie(s) moteur(s): appeler la HotLine.
- Les moteurs M1 et M2 ne démarrent pas ou partent dans le mauvais sens.
Vérifiez le raccordement sur l'électronique.
Vérifiez la position de la manette de verrouillage des moteurs.
Vérifiez la rallonge non fournie entre les deux moteurs.
Vérifiez le cablage des moteurs (respect des bornes BLEU et MARRON), inverser si nécessaire (voir page 21).
- La portée des télécommandes est réduite.
Vérifiez le fil antennne.
Vérifiez la pile émetteur.
→ Environnement perturbé (pylone électric, murs ferraillés...),
Prévoyez une antenné extérieure.
Autres problèmes
Pour tout autre problème ou demande de renseignement sur votre SGA, vous pouvez appeler nos conseillers Somfy Grand Public 6 jours / 7 :

Les cellules permettent d'arrêter ou d'inverser le mouvement du portail en cas de détention d'obstacle.
Un jeu de cellules peut être installé. Chaque jeu de cellules est constitué :
- d'une cellule émettrice (CE),
- d'une cellule réceptrice (CR).
- Emplacement des cellules
Afin de simplifier le cablage, placez la cellule receptrice sur le pilier supporting le moteur équipé de l'électronique.

Avant de brancher les cellules,
enlevez le fil (shunt), placé
entre les bornes 3 et 4 du boitier
electronique.

- Schéma de câblage pour un jeu de cellules

CE

24V 0V ac/dc

CR



24V 0V C NCNO ac/dc I


Pour un meilleur fonctionnement des cellules, il est nécessaire de repositionner leur couvercle.
- Consigne de sécurité
Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la fermeture du portail, masquer une cellule avec la main. La fermeture doit s'interrompree.

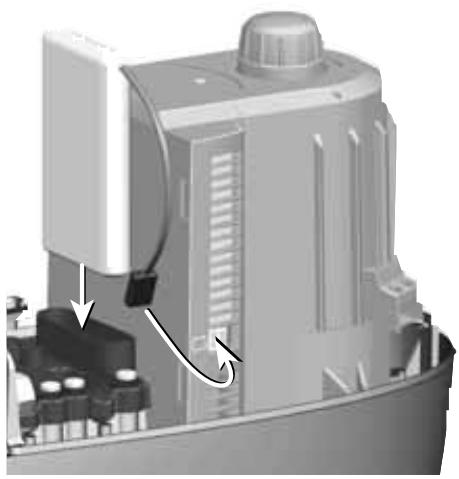

Batteriede secours 2400479

La batterie de secours assure le fonctionnement du portail en vitesse lente en cas de défaillance électrique.
Elles s'intègre et se raccorde directement dans le boitier électronique du moteur.
- Autonomie : 10 cycles en continu ou 24 heures sur portail en parfait etat.
Temps de charge avant utilisation optimum de la batterie : 48 heures de charge. - Durée de vie de la batterie : 3 ans.
Pour une longévite optimale de la batterie, coupez l'alimentation électrique de votre portail 3 fais par an pour le faire fonctionner quelques cycles sur la batterie.

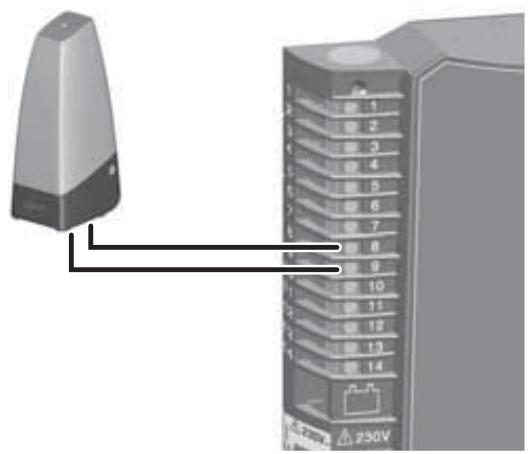

■ Feu orange 2400596


Le feu orange prévient de la mise en marche de la motorisation.
Il commence à clignoter 2 secondes avant la mise en mouvement du portail.

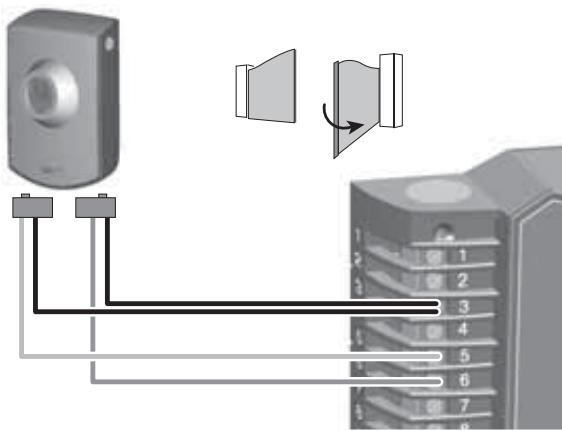

Contact à clé
2400597

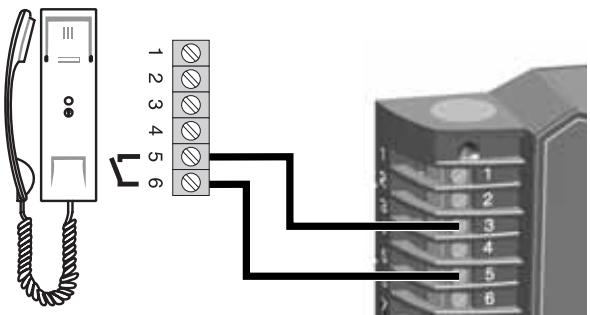

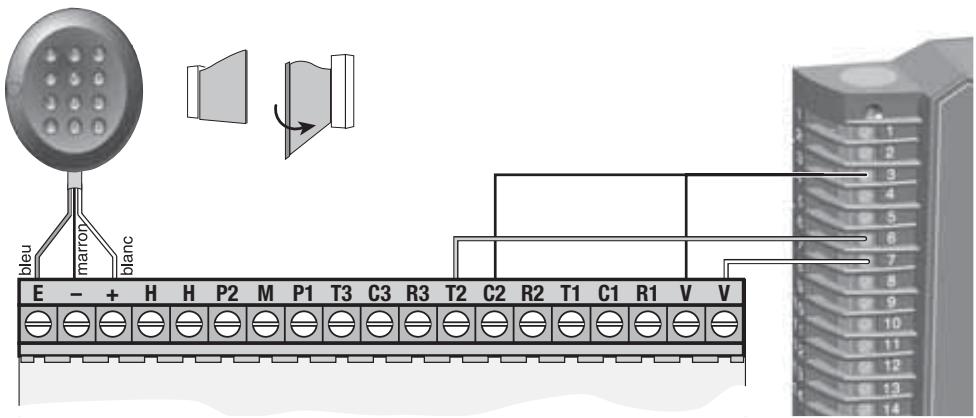

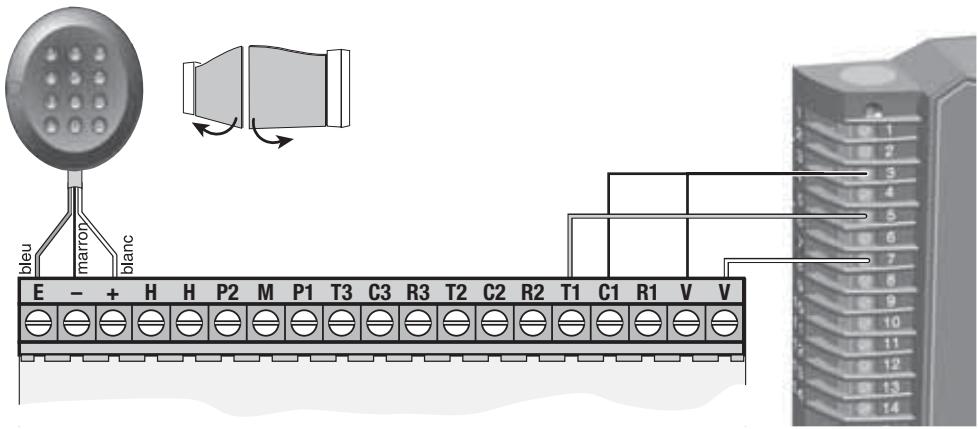

Interphone
2400463






Antenne déportede
2.2400472



Une antenné déportée, de plus longue portée peut remplacer l'antenne fil. Elle se place sur le haut du pilier, elle doit être dégagée.
Elle est raccordée au boitier électronique : l'âme du fil en borne 1, la tresse de masse en borne 2.
Télécommande 2 touches
2400549

■ Telecommande 4 touches
2400576







SOMFY FRANCE
Service consommateurs
BP 105
92232 GENNEVILLIERS CEDEX
Somfy Grand Public: 0 810 12 12 37 ^ * prix d'un appel local
Fax:01.47.93.02.41
E-mail : consommateur@somfy.fr
