Type de produit	Système home cinéma 5.1 canaux
Marque	Panasonic
Modèle	SC-PTX50
Dimensions (L × H × P)	Environ 430 × 58 × 310 mm (unité principale)
Poids	Environ 3,5 kg (unité principale)
Alimentation	220-240 V CA, 50/60 Hz
Consommation électrique	Environ 150 W (en fonctionnement)
Puissance de sortie	1000 W (totale RMS)
Formats audio pris en charge	Dolby Digital, DTS, MP3, WMA, AAC
Formats vidéo pris en charge	MPEG-4, DivX, XviD, MKV
Connectivité	HDMI (entrée/sortie), USB, Bluetooth, Wi-Fi intégré
Fonctions principales	Lecture DVD/Blu-ray, radio FM, streaming réseau, contrôle vocal
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Indice de réparabilité : 7,5/10. Pièces disponibles via service après-vente.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit (116 pages).

FOIRE AUX QUESTIONS - SC-PTX50 PANASONIC

Comment connecter le système SC-PTX50 à ma TV ?

Utilisez un câble HDMI pour relier la sortie HDMI du système à l'entrée HDMI de votre téléviseur. Assurez-vous de sélectionner la bonne source sur la télévision.

Le système ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Essayez d'appuyer sur le bouton d'alimentation de l'appareil et non de la télécommande.

Comment régler le son surround ?

Accédez au menu 'Son' via la télécommande, puis sélectionnez 'Réglages audio'. Vous pouvez ajuster les niveaux des enceintes et activer les modes surround comme Dolby Pro Logic.

Puis-je lire des fichiers MP3 via USB ?

Oui, branchez une clé USB sur le port avant du système. Utilisez la touche 'USB' pour sélectionner la source, puis naviguez dans les fichiers avec les touches directionnelles.

La télécommande ne fonctionne pas, comment la réinitialiser ?

Retirez les piles et réinsérez-les en respectant la polarité. Si le problème persiste, remplacez les piles par des neuves. Vérifiez qu'aucun obstacle ne bloque le signal.

Comment connecter le système en Bluetooth ?

Activez le Bluetooth sur votre appareil (smartphone, tablette). Sur le système, appuyez sur la touche 'Bluetooth' jusqu'à ce que 'PAIRING' s'affiche. Sélectionnez 'SC-PTX50' dans la liste de vos appareils.

Que faire si le son est déformé ?

Vérifiez les connexions des enceintes et assurez-vous qu'elles ne sont pas endommagées. Réduisez le volume et désactivez les effets sonores excessifs. Consultez la section 'Dépannage' de la notice.

Comment mettre à jour le firmware ?

Connectez le système à Internet via Wi-Fi ou Ethernet. Accédez au menu 'Configuration' > 'Mise à jour du logiciel' et suivez les instructions à l'écran. Ne coupez pas l'alimentation pendant la mise à jour.

Puis-je utiliser des enceintes d'une autre marque ?

Il est recommandé d'utiliser les enceintes fournies pour des performances optimales. Si vous utilisez d'autres enceintes, vérifiez leur impédance (généralement 4-8 ohms) et leur puissance compatible.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction dans votre langue via le formulaire.

MODE D'EMPLOI SC-PTX50 PANASONIC

Système DVD home cinéma

Modèle n° SC-PTX50

Le lecteur permet de lire les DVD-Vidéo qui portent une étiquette avec le code de zone "2" ou "ALL".

Qualité d'image supérieure

Fonction HDMI, balayage progressif avancé et plus encore.

6

Dolby Virtual Speaker

Profitez de l'effet de son surround depuis de nombreuses.

29

Nous vous remercions d'avoir acheté cet appareil. Pour en obtenir les performances optimales et pour votre sécurité, veuillez lire attentivement les présentes instructions.

Avant de procéder au raccordement, au fonctionnement ou au réglage de ce produit, veuillez lire entièrement les instructions.

Conservez ce manuel pour pouvoir vous y reporter ultérieurement.

Bien que les commandes soient principalement décrites pour la télécommande, vous pouvez également les effectuer directement sur l'appareil principal lorsque les touches de commande sont identiques.

Système SC-PTX50
Appareil principal SA-PTX50
Enceintes avant SB-HF100
Caisson de basse SB-HWX50

AVERTISSEMENT !

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPÉCIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÊME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

AVERTISSEMENT :

(À l'intérieur de l'appareil)

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.

Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

Accessoires

Veuillez vérifier et identifier les accessoires fournis.

□ 1 Télécommande (N2QAYB000097)

□ 2 Piles de télécommande

□ 1 Antenne FM interne

□ 2 Câbles d'enceinte

□ 1 Cordon d'alimentation secteur

TABLE DES MATIÈRES

Préparatifs

Accessoires ....2

Configuration simple

étape 1 Positionnement....4

étape 2 Branchements du câble .....5

Raccordements des enceintes ..... 5

Raccordement de l'antenne radio ..... 5

Raccordements audio et vidéo .....6

étape 3 Raccordement du cordon d'alimentation ....7

étape 4 Préparation de la télécommande ..... 8

étape 5 Préréglage des stations de radio ....8 Confirmation des canaux préréglés ....8

étape 6 Exécution de QUICK SETUP ....9

Guide de référence des commandes.....10

Disques dont la lecture est possible ..... 12

Entretien....13

Lecture de disques

Lecture de base .... 14

Utilisation de l'appareil principal ..... 14

Utilisation de la télécommande ..... 15

Fonctions pratiques ....16

Affichage de l'état de la lecture en cours ..... 16

Lecture répétée 16

Saut vers l'avant d'environ 30 secondes ..... 16

Modification des sous-titres ..... 16

Modification des pistes son 16

Relecture rapide 16

Modification du rapport de zoom ..... 17

Sélection de l'angle de visionnement et pivotement/avancement d'image fixe....17

Lecture de tous les groupes, lecture programmée et lecture aléatoire .... 17

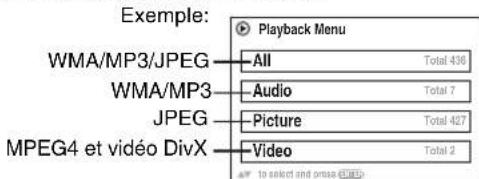

Lecture de disques de données à l'aide des menus de navigation .....18

Lecture des disques de données.... 18

Sélection d'une piste à l'aide du texte du CD ..... 18

Lectures de disques HighMAT™ 19

Lecture de disques RAM et DVD-R/-RW (DVD-VR) 19

À propos du contenu DivX VOD .....19

Utilisation des écrans de menu .....20

Menu principal 20

Other Settings (Autres réglages) 20

Concernant l'affichage du texte des sous-titres DivX 22

Modification des réglages du lecteur .....23

Autres commandes

Utilisation de la fonction

VIERA Link "HDAVI Control™" 26

Lecture à touche unique....26

Basculement automatique de l'entrée .....26

Lien de mise hors tension 26

Commande de l'enceinte 27

VIERA Link Control uniquement depuis la télécommande du téléviseur (pour "HDAVI Control 2")....27

Utilisation de la radio FM .....28

Préréglage automatique des stations ..... 28

Sélection des canaux préréglés ..... 28

Syntonisation manuelle 28

Diffusion RDS 28

Utilisation d'effets sonores .....29

Utilisation de la fonction d'égaliseur.... 29

Amélioration des graves: H.BASS 29

Amélioration de la quantité des graves: Niveau du caisson de basse 29

Effet de son surround: Dolby Virtual Speaker 29

Commande d'autres composants .....30

Écoute du son du téléviseur 30

Utilisation du port musical 30

Utilisation de l'iPod 30

Réglage des effets sonores pour le décodeur, les émissions numériques ou le récepteur satellite ... 31

Raccordement et opérations USB 31

Options d'installation de l'enceinte....32

Référence

Guide de dépannage .....33

Consignes de sécurité .... 37

Spécifications 38

Glossaire ....39

étape 1

Positionnement

Cet appareil est livré avec un circuit d'enceintes Dolby Virtual Speaker installé. En utilisant simplement les enceintes fournies et le caisson de basse, et en reproduisant des effets acoustiques très proches du surround 5.1 canaux, vous profitez d'une véritable ambiance de home cinéma même dans un espace réduit.

La manière dont vous paramétrez les enceintes risque d'affecter les graves et le champ sonore. Notez les points suivants:

• Placez les enceintes sur une base plane et solide.
• Les basses risquent d'être excessivement amplifiées si vous placez les enceintes trop près du sol, des murs ou des angles. Recouvrez les murs et fenêtres de rideaux épais.
• Pour le montage mural optionnel, reportez-vous à la page 32.

Remarque

Maintenez les enceintes à au moins 10 mm de l'appareil pour assurer une ventilation adéquate.

Exemple d'installation

Remarques sur l'utilisation des enceintes

- Utilisez uniquement les enceintes fournies

L'utilisation d'autres enceintes peut endommager l'appareil et affecter la qualité sonore.

• Vous risquez d'endommager vos enceintes et de réduire leur durée de service si le niveau de volume est élevé sur des périodes prolongées.
• Pour éviter tout dommage, réduisez le volume dans les cas suivants:
• Lorsque le son est déformé à la lecture.
• Lorsque les enceintes résonnent à cause d'une platine, de parasites d'une émission FM ou de signaux continus d'un oscillateur, d'un disque de test ou d'un appareil électronique. – Lorsque vous ajustez la qualité sonore. – Lorsque vous mettez l'appareil sous ou hors tension.

Attention

Ne touchez pas la zone maillée avant des enceintes. Tenez-les par les côtés.

■ Comment empêcher les enceintes avant de tomber

• Vous devez vous procurer des vis à œilleton adéquates suivant le type de mur ou de pilier auquel vous les fixerez.
• Demandez les conseils d'un entrepreneur en habitation qualifié pour connaître la meilleure façon de fixer les œilletons sur un mur de béton ou sur une surface n'offrant pas une résistance suffisante pour supporter les enceintes. Vous risquez d'endommager le mur ou les enceintes si ces dernières ne sont pas correctement fixées.

En cas de couleurs anormales sur votre téléviseur

Les enceintes avant sont conçues pour être utilisées près du téléviseur, mais il se peut que l'image soit affectée avec certains téléviseurs et selon la configuration choisie pour l'installation.

Le cas échéant, laissez le téléviseur hors tension pendant environ 30 minutes.

La fonction de démagnétisation du téléviseur doit permettre de corriger le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Attention

• L'appareil principal et les enceintes fournies doivent être utilisés uniquement de la manière indiquée ici. Sinon, vous risquez d'endommager l'amplificateur et/ou les enceintes et d'entraîner un risque d'incendie. En cas de dommage ou de changement soudain des performances, consultez un réparateur qualifié.
• N'essayez pas d'autres méthodes que celles décrites dans le présent manuel pour fixer les enceintes aux murs.

Face arrière de l'enceinte

étape 2

Branchements du câble

Avant le raccordement, mettez hors tension tous les appareils et lisez les modes d'emploi appropriés.

Ne branchez pas le cordon d'alimentation au secteur tant que tous les raccordements ne sont pas terminés.

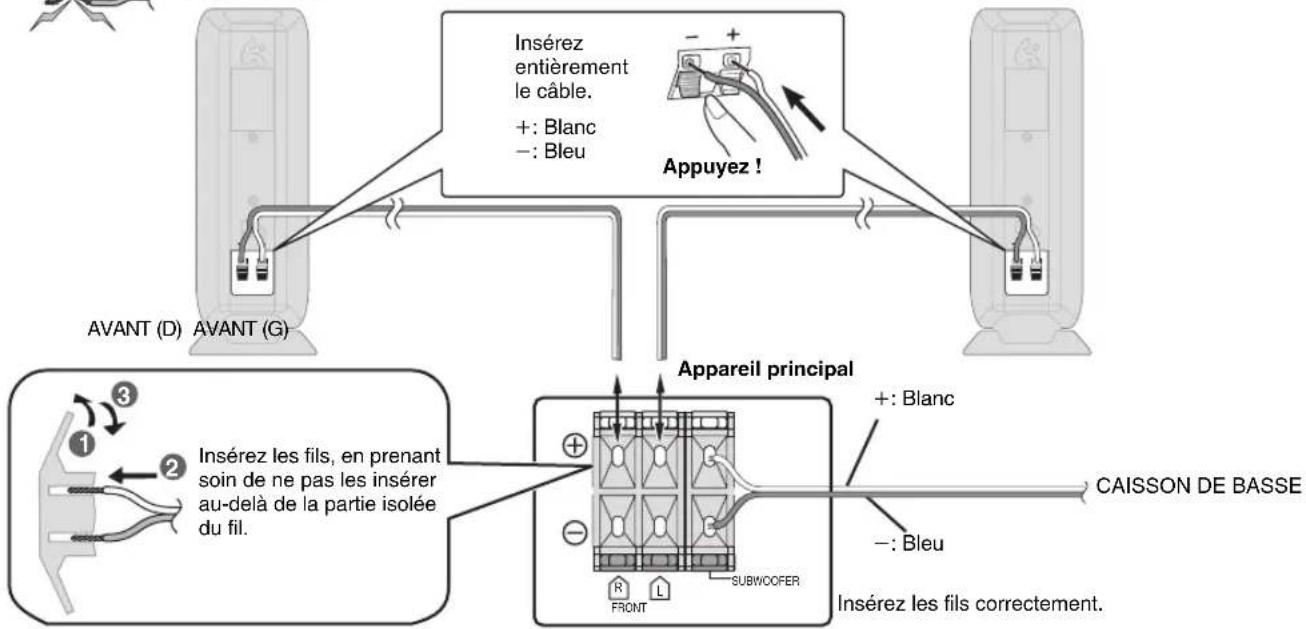

1 Raccordements des enceintes

NON

- Veillez à ne pas croiser (court-circuiter) ou inverser la polarité des câbles d'enceinte afin de ne pas endommager les enceintes.

2 Raccordement de l'antenne radio

Utilisation d'une antenne extérieure FM (en option)

Utilisez une antenne extérieure si la réception radio est mauvaise.

• Débranchez l'antenne lorsque vous n'utilisez pas l'appareil.
• N'utilisez pas l'antenne extérieure en cas d'orage.

Appareil principal

Antenne FM extérieure

[Utilisation d'une antenne de télévision (non fournie)]

• Débranchez l'antenne FM intérieure. - L'antenne doit être installée par un technicien qualifié.

(Suite à la page suivante)

3 Raccordements audio et vidéo

Exemple d'installation de base

Câble Péritel (non fourni)

Écoute du son du téléviseur via le système home cinéma

• Appuyez sur la touche [EXT-IN] (→ page 30) de la télécommande pour sélectionner l'entrée audio "AV".
• Sélectionnez la sortie audio appropriée (exemple : Écran) sur le téléviseur.

Pour améliorer la qualité d'image, vous pouvez modifier la sortie du signal vidéo de la borne SCART (AV).

- Sélectionnez "RGB/No Output" (RVB uniquement) dans QUICK SETUP (→ page 9).

- N'utilisez pas le câble HDMI quand vous vous servez du câble Péritel pour le raccordement.

Autres raccordements vidéo permettant d'améliorer la qualité de l'image

Bornes du téléviseur	Câbles requis (non fournis)	Bornes de l'appareil principal	Fonctions
	Câble HDMIRemarqueVous ne pouvez pas utiliser de câbles non compatibles avec le HDMI.Nous vous recommandons d'utiliser le câble HDMI de Panasonic. Références des pièces recommandées: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), etc.	HDMI	Ce raccordement fournit la meilleure qualité d'image.Réglez “Video Mode” sur “On” (→ page 25, Menu “HDMI”).Réglez “Video Output Mode” (→ page 21, Picture Menu).VIERA Link “HDAVI Control”Si votre téléviseur Panasonic est compatible avec la fonction VIERA Link, vous pouvez le faire fonctionner en synchronisation avec des opérations de home cinéma ou inversement (→ page 26, Utilisation de la fonction VIERA Link “HDAVI ControTM”).Effectuez les raccordements audio supplémentaires (→ page 7) quand vous utilisez la fonction VIERA Link “HDAVI Control”.
Tous les téléviseurs Panasonic équipés de bornes d'entrée 625 (576)/50i-50p, 525 (480)/60i-60p sont compatibles avec le mode vidéo progressif. Si vous avez un téléviseur d'une autre marque, consultez le fabricant à ce sujet.	Câbles vidéo	COMPONENT VIDEOBranchez aux connecteurs de même couleur.	Ce raccordement procure une image d'une plus grande pureté que la borne SCART (AV).Lors de ce raccordement, sélectionnez “Video/YPbPr” ou “S-Video/YPbPr” dans QUICK SETUP (→ page 9). Si “RGB/No Output” est sélectionné, le signal RVB est émis à partir de la borne SCART (AV), mais aucun signal n'est émis à partir des bornes vidéo composante.Pour bénéficier de la vidéo progressiveProcédez au raccordement à un téléviseur compatible avec la sortie vidéo progressive.1 Réglez “Video Mode” sur “Off” (→ page 25, Menu “HDMI”).2 Réglez “Video Output Mode” sur “480p” ou “576p”, puis suivez les instructions affichées sur l'écran de menu (→ page 21, Picture Menu).

Remarque

• N'effectuez pas les raccordements vidéo via un magnétoscope. L'image risquerait de ne pas s'afficher correctement en raison de la protection contre la copie. - Un seul raccordement vidéo est requis. Choisissez un des raccordements vidéo ci-dessus en fonction de votre téléviseur.

Autres raccordements audio

Borne du téléviseur ou de l'appareil externe	Câble requis (non fourni)	Borne de l'appareil principal	Fonctions
OPTICAL OUT	Câble audio optionumériqueÉvitez de trop le plier pendant le raccordement.	OPTICAL INOPTICAL IN	Cet appareil peut décoder les signaux surround des émissions reçues par satellite, diffusion numérique ou décodeur. Pour plus de détails, reportez-vous au mode d'emploi de votre appareil. Ce raccordement permet d'écouter uniquement des sons Dolby Digital et PCM.Une fois ces raccordements effectués, effectuez les réglages et sélectionnez les effets de son qui conviennent à votre équipement numérique (→ page 31).
	Câble audio	AUXAUX	Cette connexion vous permet également de lire des supports audio à partir de votre téléviseur, décodeur ou magnétoscope sur votre système de home cinéma.Appuyez sur la touche [EXT-IN] de la télécommande pour sélectionner l'entrée audio “ AUX” (→ page 30).

Raccordement à l'amplificateur 5.1 canaux

Pour bénéficier du son surround 5.1 canaux des DVD-Vidéo, branchez un amplificateur équipé de décodeurs Dolby Digital ou DTS intégrés à l'aide d'un câble audio numérique optionnel.

- Réglez "PCM Digital Output", "Dolby Digital", "DTS Digital Surround" et "MPEG" (→ page 24).

Remarque

• Les raccordements décrits ci-dessus permettent uniquement de sortir les sons des CD ou DVD.
• Avant d'acheter un câble audio optonumérique, vérifiez la forme du connecteur du matériel à raccorder.
• Il n'est pas possible d'utiliser de décodeur DTS Digital Surround incompatible avec les DVD.
• Même si ce type de raccordement est utilisé, le son ne sera diffusé que sur 2 canaux lors de la lecture de DVD Audio.

Raccordement du cordon d'alimentation

Vers une prise secteur

Économies d'énergie

Même en mode veille, l'appareil principal consomme une petite quantité d'énergie (environ 0,3 W). Pour économiser l'énergie lorsque l'appareil doit demeurer inutilisé pour une période prolongée, débranchez-le de la prise secteur.

Il faudra rétablir certains éléments de la mémoire après avoir rebranché l'appareil principal.

Remarque

Le cordon d'alimentation fourni ne doit être utilisé qu'avec l'appareil principal. Ne l'utilisez pas avec un autre matériel. De la même façon, n'utilisez pas les cordons d'un autre matériel avec cet appareil.

étape 4

Préparation de la télécommande

Piles

2 Insérez les piles en faisant correspondre les polarités (+ et -) avec celles de la télécommande.

ATTENTION

Il y a un risque d'explosion si les piles ne sont pas remplacées correctement. Remplacez-les uniquement par le type de piles recommandé par le fabricant ou un type équivalent. Débarrassez-vous des piles usagées en suivant les instructions du fabricant.

• Ne pas utiliser de piles rechargeables.
• Ne pas les chauffer ni les exposer à une flamme.
• Ne pas laisser la (les) pile(s) dans une voiture à la lumière directe du soleil pendant une longue durée avec les portières et les vitres fermées.

Ne pas :

• mélanger de vieilles piles avec des piles neuves.
• utiliser différents types de piles en même temps. • démonter ou court-circuiter les piles.
• essayer de recharger des piles alcalines ou au manganèse.
• utiliser des piles dont le revêtement a été enlevé.

Une mauvaise manipulation des piles peut entraîner une fuite d'électrolyte risquant d'endommager gravement la télécommande.

Retirez les piles si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée. Conservez-les dans un endroit frais et sombre.

Utilisation

Pointez la télécommande vers le capteur de signal de télécommande (→ page 11), en évitant les obstacles, à une distance maximale de 7 mètres directement en face de l'appareil.

étape 5

Préréglage des stations de radio

Le fonctionnement de la radio est expliqué principalement à partir de la télécommande.

Mais vous pouvez également utiliser le bouton correspondant situé sur l'unité principale.

¹ [SELECTOR] ² [v TUNING ∧] ^*3 [MEMORY]

Vous pouvez enregistrer jusqu'à 30 stations.

1 Appuyez sur [FM] ⁴ pour sélectionner "FM". 2 Appuyez sur [◀◀, ▶▶]※² pour sélectionner la fréquence.

- Lorsque vous exécutez cette étape depuis l'appareil principal, appuyez d'abord sur [-TUNE MODE] pour sélectionner "MANUAL", et appuyez ensuite sur [√ TUNING ∧] pour sélectionner la fréquence.

Pour lancer le réglage automatique, appuyez de manière continue sur [◀◀, ▶▶] jusqu'à ce que la fréquence commence à défiler. Le défilement s'interrompt lorsqu'une station est captée.

3 Lors de l'écoute d'une émission Appuyez sur [ENTER] ⁴ . 4 Lorsque la fréquence et "PGM" clignotent à l'écran Appuyez sur les touches numériques pour sélectionner un canal.

- Pour sélectionner un numéro à 2 chiffres

Vous pouvez également appuyer sur [v, ∧], puis sur [ENTER]※3.

Confirmation des canaux préréglés

1 Appuyez sur [FM]* ¹ pour sélectionner "FM". 2 Appuyez sur les touches numériques pour sélectionner le canal.

• Pour sélectionner un numéro à 2 chiffres

Vous pouvez également appuyer sur [v, ∧].

- Pour exécuter cette étape depuis l'appareil principal, appuyez d'abord sur [-TUNE MODE] pour sélectionner "PRESET", et appuyez ensuite sur [√ TUNING ∧] pour sélectionner le canal.

L'écran QUICK SETUP vous aide à effectuer les réglages nécessaires.

Pour afficher l'image sur l'appareil principal, allumez votre téléviseur et modifiez son mode d'entrée vidéo (VIDEO 1, AV 1, par exemple).

• Pour modifier le mode d'entrée vidéo de votre téléviseur, reportez-vous à son mode d'emploi.
• Cette télécommande permet d'exécuter certaines commandes de base du téléviseur (→ page 10).

1		Mettez l’appareil sous tension.
2		Sélectionnez “DVD/CD”.
3		Affichez l’écran QUICK SETUP.
		Suivez les instructions des messages et effectuez les réglages.•Menu Language•TV Type•TV Aspect•Video Out (AV/Component)(Pour plus de détails→ ci-dessous)
		Appuyez pour terminer QUICK SETUP.
		Appuyez pour quitter.

Pour modifier ces réglages ultérieurement

Sélectionnez "QUICK SETUP" dans le menu "Others" (→ page 25).

Caractéristiques des réglages

Menu LanguageChoisissez la langue des messages affichés.	● English● Nederlands	● Français● Svenska	● Español● Polski	● Deutsch	● Italiano
TV TypeSélectionnez l'option qui correspond au type de téléviseur utilisé.	● Standard (Direct View TV)● Projection TV		● CRT Projector● Plasma TV		● LCD TV/Projector
TV AspectChoisissez le réglage qui convient à votre téléviseur et à vos préférences.	● 4:3 Téléviseur à rapport de format classique● 16:9: Téléviseur à écran large
Video Out (AV/Component)Choisissez le format de signal vidéo pour la sortie via la borne SCART (AV) et les bornes COMPONENT VIDEO OUT.	● Video/YPbPr● RGB/No Output		● S-Video/YPbPr

• Les éléments soulignés correspondent aux réglages d'usine dans le tableau ci-dessus.

Guide de référence des commandes

Voir la référence des pages entre parenthèses.

Prévention des interférences avec les autres appareils Panasonic

D'autres appareils audio/vidéo Panasonic peuvent démarrer quand vous faites fonctionner l'appareil depuis la télécommande fournie.

Vous pouvez utiliser cet appareil avec un autre mode en réglant le mode de fonctionnement de la télécommande sur "REMOTE 2".

L'appareil principal et la télécommande doivent être réglés sur le même mode.

1 Appuyez de manière continue sur la touche [▶▶] de l'appareil principal et sur la touche [2] de la télécommande jusqu'à ce que l'appareil principal affiche "REMOTE 2". 2 Appuyez sur les touches [ENTER] et [2] de la télécommande et maintenez-les enfoncées pendant au moins 2 secondes. Pour revenir au mode "REMOTE 1", répétez les deux étapes précédentes en remplaçant [2] par [1].

■ Si le capot avant s'ouvre

1 Tenez la face arrière de l'appareil principal d'une main puis placez la patte de droite ou de gauche qui dépasse du couvercle dans l'emplacement correspondant de l'appareil. 2 Poussez la patte fermement vers l'appareil jusqu'au clic. Poussez ensuite les pattes suivantes une par une jusqu'au clic. 3 Assurez-vous que le couvercle fonctionne correctement. - Sinon, retirez-le puis répétez la procédure ci-dessus.

Disques dont la lecture est possible

Disques du commerce

Disque Logo		Indiqué dans ces instructions par	Remarques
DVD-Viséo		[DVD-V]	Disques vidéo et musicaux de haute qualité
DVD-Audio DVD-A			Disques musicaux haute fidélité ※1
CD Vidéo VCD			Disques musicaux avec vidéoNotamment SVCD (Conforme à IEC62107)
CD CD Disques mt

Disques enregistrés (○: Disques dont la lecture est possible, — : Disques dont la lecture n'est pas possible)

Disque Logo		Enregistré sur un enregistreur vidéo DVD, etc.		Enregistré sur un ordinateur personnel, etc.					Finalisation*7
		DVD-VR*3	DVD-V*5	WMA	MP3	JPEG	MPEG4	DivX
DVD-RAM		○	—	—	○	○	○	○	Non nécessaire
DVD-R/RW		○	○	—	○	○	○	○	Nécessaire
DVD-R DL	R DL	○*4	○	—	—	—	—	—	Nécessaire
+R/+RW	—	—	(○)*6	—	—	—	—	—	Nécessaire
+R DL	—	—	(○)*6	—	—	—	—	—	Nécessaire
CD-R/RW*2	—	—	—	○	○	○	○	○	Nécessaire*8

• Il se peut que la lecture de certains des disques mentionnés ci-dessus soit impossible dans certains cas en raison du type de disque, des conditions et de la méthode d'enregistrement, ainsi que du mode de création des fichiers (→ page 13, Conseils pour la création de disques de données). *1 Certains disques DVD audio comportent du contenu DVD vidéo. Pour lire du contenu DVD vidéo, sélectionnez "Play as Data Disc" (→ page 22, Other Menu). *2 Cet appareil permet de lire des CD-R/RW enregistrés au format CD-DA ou CD vidéo. WMA MP3 JPEG Cet appareil permet également de lire les disques HighMAT. *3 Les disques enregistrés sur des enregistreurs DVD ou caméscopes DVD, etc. à l'aide de la version 1.1 du format Video Recording Format (un standard d'enregistrement vidéo unifié). *4 Les disques enregistrés sur des enregistreurs DVD ou caméscopes DVD, à l'aide de la version 1.2 du format Video Recording Format (un standard d'enregistrement vidéo unifié). *5 Les disques enregistrés sur des enregistreurs DVD ou caméscopes DVD à l'aide du format DVD vidéo. *6 Enregistrés à l'aide d'un format différent que le format DVD vidéo, par conséquent certaines fonctions ne sont pas disponibles. *7 Processus permettant la lecture sur du matériel compatible. Quand un disque affiche la mention "Nécessaire", il doit être finalisé sur le dispositif même de l'enregistrement. *8 Une fermeture de session est également possible.

Remarque à propos de l'utilisation d'un DualDisc

La face du contenu audio numérique d'un DualDisc n'est pas conforme aux spécifications techniques du format CD-DA (Compact Disc Digital Audio) par conséquent la lecture n'est pas toujours possible.

■ Disques dont la lecture n'est pas possible

Disques Blu-ray, HD DVD, AVCHD, DVD-RW version 1.0, DVD-ROM, CD-ROM, CDV, CD-G, SACD et CD Photo, DVD-RAM qui ne peuvent pas être retirés de leur cartouche, DVD-RAM de 2,6-Go et 5,2-Go, et "Chaoji VCD" disponibles sur le marché, y compris les CVD, DVCD et SVCD non conformes à la norme IEC62107.

■ Systèmes vidéo

• Cet appareil peut lire les formats PAL et NTSC, à condition que le système vidéo du téléviseur corresponde à celui du disque.
• Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC.

- Cet appareil peut convertir les signaux NTSC au format PAL 60 pour l'affichage sur un téléviseur PAL (→ page 24, "NTSC Disc Output" dans le menu "Video").

■ Précautions à prendre pour manipuler les disques

• Ne collez pas d'étiquettes ou d'autocollants sur les disques. Cela risquerait de faire gondoler le disque et de le rendre inutilisable.
• Évitez d'écrire sur la face imprimée du disque avec un stylo à bille ou tout autre instrument d'écriture.
• N'utilisez pas de vaporiseur, de benzine, de diluants, de liquides de protection contre l'électricité statique ou tout autre solvant.
• N'utilisez pas de protecteurs ou couvercles contre les rayures. • N'utilisez pas les disques suivants :
• Disques dont les autocollants ou étiquettes retirés ont laissé un morceau d'adhésif exposé (comme sur les disques loués, etc.).
• Disques très gondolés ou fissurés.
• Disques de forme irrégulière, comme ceux en forme de cœur.

■ Conseils pour la création de disques de données

Format	Disque	Extension	Informations de référence
|WMA| CD-R/RW “.WMA”		“.wma”	Taux de compression pris en charge: de 48 kbit/s à 320 kbit/sLa lecture des fichiers WMA protégés contre la copie n’est pas possible.Cet appareil ne prend pas en charge le Multiple Bit Rate (MBR: un processus de codage pour le contenu audio et qui permet de créer un fichier audio codé à des débits binaires différents).
MP3 DVD	-RAMDVD-R/RWCD-R/RW	“.MP3”“.mp3”	Cet appareil ne prend pas en charge les balises ID3.Fréquence d’échantillonnage et taux de compression:- DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24 kHz (8 à 160 kbit/s), 44,1 et 48 kHz (32 à 320 kbit/s)- CD-R/RW: 8, 11,02, 12, 16, 22,05, 24 kHz (8 à 160 kbit/s), 32, 44,1 et 48 kHz (32 à 320 kbit/s)
JPEG DVD	-RAMDVD-R/RWCD-R/RW	“.JPG”“.jpg”“.JPEG”“.jpeg”	Les fichiers JPEG pris sur un appareil photo numérique conforme à la norme DCF (Design rule for Camera File system), version 1.0, s’affichent.- Les fichiers qui ont été transformés, modifiés ou sauvegardés à partir d’un logiciel de montage d’image risquent de ne pas s’afficher.Cet appareil ne peut pas afficher les images en mouvement, les fichiers de format MOTION JPEG et autres formats similaires, les images fixes autres que JPEG (TIFF, par exemple), ni lire le contenu audio qui accompagne ces images.
MPEG4 DVD	-RAMDVD-R/RWCD-R/RW	“.ASF”“.asf”	Avec cet appareil, vous pouvez lire des données MPEG4 [conformes aux spécifications SD VIDEO (norme ASF)/MPEG4 (Simple Profile) du système vidéo/audio G.726] enregistrées avec un caméscope Panasonic SD multi ou enregistreurs DVD.La date d’enregistrement peut être différente de la date réelle.
DivX DVD	-RAMDVD-R/RWCD-R/RW	“.DIVX”“.divx”“.AVI”“.avi”	Permet de lire toutes les versions de vidéo DivX (notamment DivX®6) [système vidéo DivX/ système audio MP3, Dolby Digital ou MPEG] ainsi que les fichiers multimédia DivX®. Les fonctions supplémentaires du DivX Ultra ne sont pas prises en charge.Les fichiers DivX supérieurs à 2 Go et les fichiers sans index risquent de ne pas être lus correctement sur cet appareil.Cet appareil prend en charge toutes les résolutions, jusqu’à une résolution maximum de 720 × 480 (NTSC)/ 720 × 576 (PAL).Vous pouvez sélectionner jusqu’à 8 types de données audio et sous-titres sur cet appareil.

- Lorsqu'il existe plus de 8 groupes, le huitième groupe est lu sur une ligne verticale de l'écran de menu.

- L'ordre d'affichage de l'écran de menu peut différer de celui de l'écran d'ordinateur.

- Cet appareil ne peut pas lire les fichiers enregistrés via la méthode Packet Write.

Pour nommer les dossiers et fichiers (Sur cet appareil, les fichiers sont traités comme du contenu et les dossiers comme des groupes.)

Lors de l'enregistrement, attribuez un préfixe aux noms de dossier et de fichier. Il peut s'agir de numéros dotés d'un même nombre de chiffres, et vous pouvez le faire dans l'ordre dans lequel vous souhaitez les lire (cette fonction est parfois inopérante).

Exemple : MP3 racine

• Les disques doivent être conformes à la norme UDF 2.0.
• Les disques doivent être conformes au pont UDF (UDF 1.02/ISO9660).
• Cet appareil ne prend pas en charge la multisession. Seule la session par défaut est lue.

DVD-R/RW

CD-R/RW

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).
• Cet appareil prend en charge la multisession, mais la lecture met plus de temps à commencer lorsqu'il y a un grand nombre de sessions. Pour éviter cela, limitez le plus possible le nombre de sessions.

À propos des DVD-Audio

Certains DVD-Audio 5.1 canaux interdisent la fusion des canaux (down-mixing) (→ page 39, Glossaire) de tout ou partie du contenu si telle est l'intention du fabricant. Lorsque vous lisez de tels disques, ou parties de disque, à moins que le nombre d'enceintes connectées ne soit le même que celui précisé dans les spécifications de canaux du disque, le son ne sera pas reproduit correctement (une partie du son manque, impossible de sélectionner le son 5.1 canaux et le son est joué sur deux canaux, par exemple). Référez-vous à la pochette du disque pour plus d'informations.

Entretien

■ Pour nettoyer les disques

Essuyez avec un chiffon humide et essuyez jusqu'à ce qu'il soit sec.

OUI

NON

■ Nettoyez cet appareil avec un chiffon doux et sec.

• N'utilisez jamais d'alcool, de diluant à peinture ni de benzine pour nettoyer cet appareil.
• Avant d'utiliser un chiffon traité chimiquement, lisez attentivement les instructions qui l'accompagnent.

N'utilisez aucun des produits de nettoyage de lentille laser disponibles actuellement sur le marché, au risque d'entraîner des dysfonctionnements. Le nettoyage de la lentille de lecture n'est généralement pas nécessaire, bien que cela dépende de l'environnement d'utilisation.

Avant de déplacer l'appareil, assurez-vous que le tiroir de disque est vide. Sinon, vous risquez d'endommager gravement le disque et l'appareil.

Lecture de base

Pour afficher l'image sur l'appareil principal, allumez votre téléviseur et modifiez son mode d'entrée vidéo (par exemple, VIDÉO 1, AV 1, etc.).

- Pour modifier le mode d'entrée vidéo de votre téléviseur, reportez-vous à son mode d'emploi.

Utilisation de l'appareil principal

Remarque

• LE DISQUE CONTINUE DE TOURNER PENDANT QUE LES MENUS S'AFFICHENT. Pour préserver le moteur de l'appareil et l'écran de votre téléviseur, appuyez sur [■] (Arrêt) lorsque vous n'utilisez plus les menus.
• Le nombre total de titres risque de ne pas s'afficher correctement sur +R/+RW.

Utilisation de la télécommande

Lecture à touche unique		L'appareil principal s'allume et lance automatiquement la lecture du disque qui se trouve dans le tiroir.
Arrêt		La position est mise en mémoire pendant que "RESUME" apparaît sur l'afficheur.Appuyez sur [▶ PLAY] pour poursuivre.Appuyez de nouveau sur [■ STOP] pour effacer la position.

Pause

[IMAGE]

• Appuyez sur [► PLAY] pour poursuivre la lecture.

Saut	SKIP	—
	ENTER	WMA MP3 JPEG MPEG4 DivX[Cette fonction est inopérante pendant la lecture programmée et la lecture aléatoire (→ page 17).][▲, ▼]: Saut de groupe[◀, ►]: Saut de contenu

Recherche(pendant la lecture)Ralenti(pendant la pause)

Jusqu'à 5 étapes.Appuyez sur [▶ PLAY] pour lancer la lecture normale.VCD Ralenti: vers l'avant uniquement.MPEG4 DivX Ralenti: Ne fonctionne pas.

Lecture image par image (pendant la pause)

DVD-A (Partie de film) DVD-VR DVD-V VCDVCD Vers l'avant uniquement.

Sélection d'éléments à l'écran

Sélectionner ENTER Valider

—

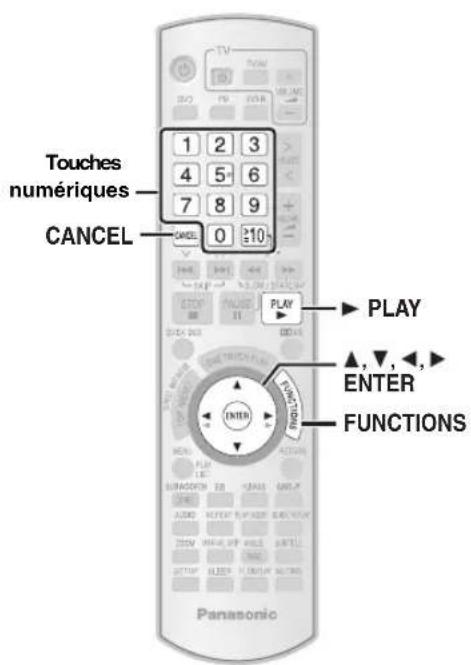

Saisie de numéro	1 2 34 5 67 8 90 ≧10	|DVD-VR| |DVD-A| |DVD-V| |VCD| |CD| Exemple: Pour sélectionner 12: [≥10] → [1] → [2]
		|VCD| avec commande de lecture Appuyez sur [■ STOP] pour annuler la fonction PBC, puis appuyez sur les touches numériques.
	ENTER	|WMA| MP3 |JPEG |MPEG4 |DivX| Exemple: Pour sélectionner 123: [1] → [2] → [3] → [ENTER]
	CANCEL	• Appuyez sur [CANCEL] pour annuler la saisie du (des) nombres(s).

Menu de disque		DVD-A DVD-VAffiche le menu supérieur d'un disque.DVD-VRAppuyez sur ce bouton pour afficher les programmes (→ page 19).
	MENU PLAY LIST	DVD-VPrésente le menu d'un disque.DVD-VRAppuyez sur ce bouton pour afficher une liste de lecture (→ page 19).
	RETURN	VCDavec commande de lecturePrésente le menu d'un disque.

Retour à l’écran précédent

RETURN

—

Afficheur de l'appareil principal

FL DISPLAY

DVD-VR DVD-A DVD-VWMA MP3 MPEG4 DivXAffichage du temps ↔ Affichage des informations (par exemple, DVD-VR Numéro de programme)JPEGLorsque Slideshow ( → page 20) est activé:SLIDE ↔ Numéro de contenuLorsque Slideshow est désactivé:PLAY ↔ Numéro de contenu

Écran d'information

SUBTITLE

JPEGDate → Caractéristiques de l'imageAucune information ←→

Lancement de la lecture depuis un groupe sélectionné

GROUP↓SélectionnerENTERValider

DVD-AWMAMP3JPEGMPEG4DivXUn dossier provenant de disques WMA/MP3, MPEG4, JPEG et DivX est traité comme un "Group".

Fonctions pratiques

Affichage de l'état de la lecture en cours

Appuyez sur [QUICK OSD].

Fonctions de base → Détails ↑ arrêt (Pas d'affichage à l'écran)

■ Fonctions de base

Exemple: DVD-V

État de la lecture

■ Détails

Exemple: DVD-V

MPEG4 | DivX En cours de recherche, les informations vidéo et audio ne sont pas affichées.

Lecture répétée

Cela fonctionne uniquement lorsque le temps de lecture écoulé peut s'afficher. Cela fonctionne également avec tout le contenu JPEG.

Pendant la lecture

Appuyez plusieurs fois sur [REPEAT] pour sélectionner l'élément à répéter.

Les options affichées varient suivant le type de disque et le mode de lecture.

Saut vers l'avant d'environ 30 secondes

DVD-VR, DVD-V (sauf +R/+RW)

SAUT MANUEL

Cette fonction est pratique lorsque vous souhaitez sauter du contenu tel que les publicités, etc.

Pendant la lecture

Appuyez sur [SAUT MANUEL].

• Cette fonction peut être inopérante selon la position de lecture.
• DVD-VR : Cette fonction est inopérante avec une partie avec image fixe ou lors de la lecture d'une liste de lecture.

Modification des sous-titres

SOUS-TITRE

DVD-V, DivX (sous-titres multiples), VCD (SVCD uniquement) Appuyez sur [SOUS-TITRE] pour sélectionner la langue des sous-titres.

Pour effacer/afficher les sous-titres

Appuyez sur [◀, ▶] pour sélectionner "On" ou "Off".

- Sur +R/+RW, un numéro de sous-titre peut apparaître à la place des sous-titres qui ne sont pas affichés.

Exemple : DVD-V

|DVD-VR| (avec la fonction d'activation/désactivation des sous-titres)

Appuyez sur [SUBTITLE] pour sélectionner "On" ou "Off".

• Les enregistreurs DVD Panasonic ne permettent pas d'enregistrer la fonction d'activation/désactivation des sous-titres.
• DivX : Concernant l'affichage du texte des sous-titres DivX (→ page 22)

Modification des pistes son

AUDIO

DVD-A, DVD-V, DivX (avec pistes son multiples), DVD-VR, VCD

Appuyez plusieurs fois sur [AUDIO] pour sélectionner la piste son.

DVD-VR, VCD, DivX

Vous pouvez utiliser cette touche pour sélectionner "L", "R" ou "LR".

Exemple : DVD-V

Le fonctionnement dépend du disque. Pour plus de détails, veuillez lire les instructions qui accompagnent le disque.

Type de signal et données

LPCM/PPCM/DIG Digital/DTS/MP3/MPEG : Type de signal, kHz (fréquence d'échantillonnage)/bit/ch (nombre de canaux)

- DivX : Sur un disque vidéo DivX, le démarrage de la lecture peut prendre quelque temps si vous modifiez la piste audio.

Relecture rapide

REJEU RAPIDE

DVD-A DVD-VR DVD-V WMA MP3 VCD CD

quelques secondes.

• Cette fonction peut être inopérante selon l'enregistrement du disque.
• Elle ne fonctionne pas avec les +R/+RW.

Modification du rapport de zoom

Cette fonction agrandit l'image Letterbox pour qu'elle remplisse l'écran.

Appuyez sur [ZOOM] pour sélectionner le rapport de format préréglé ou "Auto".

DVD-A (partie de film) DVD-VR DVD-V VCD

Auto, 4:3 Standard, European Vista,

Standard (plein écran ×0,25),

Original (taille réelle enregistrée),

Full (plein écran)

- Cette fonction peut être inopérante selon l'enregistrement du disque.

Réglages fins (Manual Zoom)

Appuyez sur [◀, ▶] pendant que le menu s'affiche. (Appuyez de manière continue pour modifier plus vite.)

- par pas de 0,01 unité de “×1.00” à “×1.60”

- par pas de 0,02 unité de “×1.60” à “×2.00”

- par pas de 0,05 unité de “×2.00” à “×4.00” (MPEG4 DivX uniquement)

- MPEG4 DivX : Le zoom jusqu'à "×4.00" peut ne pas fonctionner en fonction du téléviseur raccordé et de ses réglages.

Sélection de l'angle de visionnement et pivotement/avancement d'image fixe

Appuyez sur [ANGLE/PAGE] pour sélectionner l'angle de visionnement ou le pivotement/l'avancement d'une image fixe.

Exemple : DVD-V

DVD-V (avec angles multiples) : Sélection de l'angle

JPEG : Pivotement d'une image fixe

DVD-A : Avancement d'une image fixe

Lecture de tous les groupes, lecture programmée et lecture aléatoire

- Sélectionnez "Play as Data Disc" dans Other Menu (→ page 22) lorsque vous utilisez

- des disques HighMAT sans utiliser la fonction HighMAT, ou - des disques DVD-RAM ou DVD-R/RW contenant des fichiers MP3, JPEG, MPEG4 ou DivX.

- DVD-V : La lecture de certains éléments n'est pas possible même si vous les avez programmés.

- DVD-A : certains disques contiennent des groupes additionnels. Si un écran de saisie du mot de passe apparaît après la sélection d'un groupe, saisissez le mot de passe au moyen des touches numériques pour lire les groupes additionnels. Reportez-vous également au boîtier du disque.

Appuyez sur [PLAY MODE] lorsque l'appareil est à l'arrêt.

Les écrans de lecture programmée, aléatoire et de tous les groupes apparaissent séquentiellement.

Tous les groupes (DVD-A) → Lecture programmée → Lecture aléatoire

↑— désactivé (Annule la lecture tous les groupes, ← programmée ou aléatoire)

Lecture de tous les groupes

DVD-A

Appuyez sur [▶ PLAY].

Lecture programmée (jusqu'à 32 éléments)

1 Appuyez sur les touches numériques pour sélectionner l'élément voulu.

(WMA MP3 JPEG MPEG4 DivX Appuyez sur [ENTER] pour enregistrer la sélection.)

Exemple: DVD-V

• Répétez la procédure pour programmer d'autres éléments.
• Pour sélectionner un numéro à 2 chiffres

Exemple: Pour sélectionner 12: [≥10] → [1] → [2]

WMA MP3 JPEG MPEG4 DivX [1] → [2] → [ENTER]

2 Appuyez sur [▶ PLAY].

Pour sélectionner tous les éléments

Lorsque le champ "Chapter", "Track" ou "Content" est sélectionné, appuyez sur [▲, ▼] pour sélectionner "ALL". Puis appuyez de nouveau sur [ENTER] pour enregistrer.

Exemple: DVD-V

Pour modifier le programme sélectionné

1 Appuyez sur [▲, ▼] pour sélectionner le numéro de programme. 2 Appuyez sur les touches numériques pour modifier chaque élément. (WMA MP3 JPEG MPEG4 DivX Appuyez sur [ENTER] pour enregistrer la sélection.)

Pour effacer le programme sélectionné

1 Appuyez sur [▲, ▼] pour sélectionner le numéro de programme. 2 Appuyez sur [CANCEL] (ou appuyez sur [▲, ▼, ◀, ▶] pour sélectionner "Clear" et appuyez sur [ENTER].)

Pour effacer le programme entier

Sélectionnez "Clear all" à l'aide de [▲, ▼, ◀, ▶] et appuyez sur [ENTER].

Le programme entier est également effacé si vous ouvrez le tiroir de disque, mettez l'appareil hors tension ou sélectionnez une autre source.

Lecture aléatoire

DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX

1 Appuyez sur les touches numériques pour sélectionner un groupe ou un titre.

(WMA MP3 JPEG MPEG4 DivX Appuyez sur [ENTER] pour enregistrer la sélection.)

Exemple : DVD-V

DVD-A

• Pour entrer tous les groupes, appuyez sur [◀, ▶] afin de sélectionner "All" et appuyez sur [ENTER].
• Pour retirer un groupe de la sélection, appuyez sur les touches numériques correspondant au groupe à effacer.

2 Appuyez sur [▶ PLAY].

Lecture de disques de données à l'aide des menus de navigation

Lecture des disques de données

WMA MP3 JPEG

- Sélectionnez "Play as Data Disc" dans Other Menu (→ page 22) lorsque vous utilisez

• Des disques HighMAT sans utiliser la fonction HighMAT, ou
• Des disques DVD-RAM ou DVD-R/RW contenant des fichiers MP3, JPEG, MPEG4 ou DivX.

Lecture des éléments dans l'ordre (Playback Menu)

1 Appuyez sur [TOP MENU].

- Pour quitter l'écran, appuyez sur [TOP MENU].

2 Appuyez sur [▲, ▼] pour sélectionner "All", "Audio", "Picture" ou "Video" et appuyez sur [ENTER].

Lecture à partir de l'élément sélectionné (Navigation Menu)

1 Appuyez sur [MENU].

- Pour quitter l'écran, appuyez sur [MENU].

Exemple :

2 Appuyez sur [◀] puis sur [▲, ▼] pour sélectionner le groupe et appuyez sur [ENTER].

3 Pour lire le contenu d'un groupe dans l'ordre, appuyez sur [ENTER].

Pour lancer la lecture à partir du contenu sélectionné, appuyez sur [▲, ▼] pour sélectionner et appuyez sur [ENTER].

• Appuyez sur [ANGLE/PAGE] pour sauter d'une page à l'autre dans le champ de groupe ou de contenu.
• Pour écouter du contenu WMA/MP3 lors de l'affichage d'une image JPEG à l'écran, sélectionnez d'abord un fichier JPEG, puis sélectionnez le contenu audio. (Cela ne fonctionne pas dans l'ordre inverse.)

■ Utilisation du sous-menu

① Lorsque Navigation Menu (→ à gauche) est affiché, appuyez sur [FUNCTIONS]. ② Appuyez sur [▲, ▼] pour sélectionner un élément, puis appuyez sur [ENTER].

Les options affichées varient suivant le type de disque.

Multi	Les groupes et les contenus sont affichés.
List	Contenu uniquement
Tree	Groupes uniquement
Thumbnail	Images miniatures JPEG
Next group	Pour aller dans le groupe suivant WMA MP3
Previous group	Pour revenir dans le groupe précédent WMA MP3
All	WMA/MP3, JPEG, MPEG4 et vidéo DivX
Audio	WMA/MP3 uniquement
Picture	JPEG uniquement
Video	MPEG4 et vidéo DivX uniquement
Help display	Pour basculer entre les messages d'aide et l'indicateur du temps de lecture écoulé
Find	Pour faire une recherche sur un titre de contenu ou de groupe (→ ci-dessous)

■ Recherche sur un titre de contenu ou de groupe

Mettez en surbrillance un titre de groupe pour rechercher le groupe, ou un titre de contenu pour rechercher son contenu.

① Lorsque le sous-menu est affiché (→ ci-dessus) Appuyez sur [▲, ▼] pour sélectionner "Find" et appuyez sur [ENTER].

② Appuyez sur [▲, ▼] pour sélectionner un caractère, puis appuyez sur [ENTER].

• Répétez l'opération pour saisir un autre caractère.
• La recherche s'applique également aux caractères en minuscule.
• Appuyez sur [◀◀, ▶▶ SLOW/SEARCH] pour sauter entre A, E, I, O et U.
• Appuyez sur [◀] pour effacer un caractère.
• Laissez l'astérisque (*) pour rechercher les titres contenant le caractère saisi.
• Effacez l'astérisque (*) pour rechercher les titres commençant par le caractère saisi. Pour ajouter de nouveau l'astérisque (*), affichez de nouveau le sous-menu et sélectionnez "Find".

③ Appuyez sur [▶] pour sélectionner "Find" et appuyez sur [ENTER]. L'écran de résultat de recherche apparaît. ④ Appuyez sur [▲, ▼] pour sélectionner le contenu ou le groupe, puis appuyez sur [ENTER].

Sélection d'une piste à l'aide du texte du CD

CD

Les titres apparaissent avec la lecture du disque contenant le texte CD.

1 Appuyez sur [TOP MENU] ou [MENU].

- Pour quitter l'écran, appuyez sur [TOP MENU] ou [MENU].

Exemple: Texte CD

2 Appuyez sur [▲, ▼] pour sélectionner la piste et appuyez sur [ENTER].

• Appuyez sur [ANGLE/PAGE] pour sauter d'une page à une autre.
• Appuyez sur [FUNCTIONS] pour afficher l'état de la lecture et la position actuelle.

À propos du contenu DivX VOD

Lectures de disques HighMAT™

WMA | MP3 | JPEG

1 Appuyez sur [TOP MENU].

• Pour quitter l'écran, appuyez sur [■ STOP].
• Pour remplacer l'image d'arrière-plan du menu par celle enregistrée sur le disque, appuyez sur [FUNCTIONS].

2 Appuyez sur [▲, ▼, ◀, ►] pour sélectionner l'élément, puis appuyez sur [ENTER].

- Répétez cette étape au besoin.

Exemple:

Sélection à partir de la liste

1 Pendant la lecture

Appuyez sur [MENU].

- Pour quitter l'écran, appuyez sur [MENU].

Exemple :

2 Appuyez sur [◀] puis sur [▲, ▼] pour basculer entre les listes "Playlist", "Group" et "Content".

3 Appuyez sur [▶] puis sur [▲, ▼] pour sélectionner un élément, puis appuyez sur [ENTER].

- Appuyez sur [ANGLE/PAGE] pour passer d'une page à l'autre.

Lecture de disques RAM et DVD-R/-RW (DVD-VR)

DVD-VR

- Les titres n'apparaissent que s'ils sont enregistrés sur le disque.

- Vous ne pouvez pas modifier les programmes, les listes de lecture et les titres de disque.

Lecture des programmes

1 Appuyez sur [DIRECT NAVIGATOR].

- Pour quitter l'écran, appuyez sur [DIRECT NAVIGATOR].

Exemple :

2 Appuyez sur [▲, ▼] pour sélectionner le programme.

- Appuyez sur [ANGLE/PAGE] pour passer d'une page à l'autre.

- Appuyez sur [▶] pour afficher le contenu du programme et du disque.

3 Appuyez sur [ENTER].

Lecture d'une liste de lecture

Cela fonctionne uniquement si le disque contient une liste de lecture.

1 Appuyez sur [PLAY LIST].

- Pour quitter l'écran, appuyez sur [PLAY LIST].

Exemple :

2 Appuyez sur [▲, ▼] pour sélectionner la liste de lecture.

- Appuyez sur [ANGLE/PAGE] pour sauter d'une page à une autre.

3 Appuyez sur [ENTER].

Le contenu DivX Video-on-Demand (VOD) est crypté pour la protection des droits d'auteur. Pour lire le contenu DivX VOD sur cet appareil, vous devez d'abord enregistrer ce dernier.

Suivez les instructions en ligne pour acheter du contenu DivX VOD afin de saisir le code d'enregistrement de l'appareil et l'enregistrer. Pour plus d'informations sur DivX VOD, visitez le site www.divx.com/vod.

Affichage du code d'enregistrement de l'appareil

(→ page 25, "DivX Registration" dans le menu "Others")

• Il est conseillé de noter ce code afin de le consulter ultérieurement.
• Après la première lecture d'un contenu DivX VOD, un autre code d'enregistrement s'affiche dans "DivX Registration". N'utilisez pas ce code d'enregistrement pour acheter du contenu DivX VOD. Si vous utilisez ce code pour acheter du contenu DivX VOD, et si vous lisez ce contenu sur cet appareil, vous ne pourrez plus lire le contenu acheté à l'aide du code précédent.
• Si vous achetez du contenu DivX VOD à l'aide d'un code d'enregistrement différent de celui de cet appareil, vous ne pourrez pas lire ce contenu. ("Authorization Error" s'affiche.)

À propos du contenu DivX ne pouvant être lu qu'un certain nombre de fois

Certains contenus DivX VOD ne peuvent être lus qu'un certain nombre de fois. Lorsque vous lisez ce contenu, le nombre de lectures restant est affiché. Vous ne pouvez pas lire ce contenu lorsque le nombre de lectures restant est égal à zéro. ("Rented Movie Expired" s'affiche.)

Lors de la lecture de ce contenu

• Le nombre de lectures restant est réduit de un si – vous appuyez sur la touche [⏻] ou [SETUP]. - vous appuyez sur [■ STOP]. - vous appuyez sur [◀◀, ▶▶| SKIP] ou [◀◀, ▶▶ SLOW/SEARCH] etc. et vous atteignez un autre contenu.

- La fonction de reprise (→ page 15, Arrêt) ne marche pas.

Utilisation des écrans de menu

1		Affichez le menu principal.
2	Sélectionner Pour aller au menu'suivantValiderPour revenir au menu précédent	Sélectionnez le menu.Exemple: DVD-VFunctionsTitle 1/2Chapter 3/10Time 0:24:31Audio 1 EnglishSubtitle 3 Spanish
3	SélectionnerValider1 2 34 5 67 8 90 ≈10	Effectuez les réglages.Exemple: DVD-VFunctionsTitle 1/2Chapter 3/10Time 0:24:31Audio 1 EnglishSubtitle 3 Spanish
4		Appuyez pour quitter.

Menu principal Les options affichées varient suivant le type de disque.

Program GroupTitleChapterTrackPlaylistContent	Pour lancer la lecture depuis un élément spécifiqueExemple: DVD-VR Pour sélectionner le programme 12: Appuyez sur les touches numériques:[1] → [2] → [ENTER]
Time	(Time Slip ne fonctionne pas avec les disques +R/+ RW.)Pour faire un saut vers l'avant ou vers l'arrière(Time Slip en lecture uniquement)1 Appuyez deux fois sur [ENTER] pour afficher le témoin Time Slip.2 Appuyez sur [ ▲, ▼] pour sélectionner le temps, et appuyez ensuite sur [ENTER].• Pour modifier plus rapidement les étapes, appuyez sur la touche [▲, ▼] et maintenez-la enfoncée.Pour modifier l'affichage du temps restant/écoulé
Video	MPEG4 DivXPour afficher le nombre de pixelsDivX fps (images par seconde) est également affiché.
Audio	(→ page 16, Modification des pistes son)
	WMA MP3Pour afficher le débit binaire courant ou la fréquence d'échantillonnage
Still Picture	DVD-A Pour changer d'image fixe

Number Select	avec commande de lecturePour sélectionner un chiffreQuand le menu du disque est affichéAppuyez sur [▲, ▼] → Appuyez sur [ENTER]Pour modifier plus rapidement les chiffres, appuyez sur la touche [▲, ▼] et maintenez-la enfoncée.
Thumbnail	Pour afficher les images miniatures
Subtitle	(→ page 16, Modification des sous-titres)
Marker (VR)	-VR Pour accéder à un marqueur inséré avec un enregistreur de DVD vidéoAppuyez sur [▲, ▼] → Appuyez sur [ENTER].
Angle	(avec angles multiples)Pour sélectionner un angle vidéo(→ page 17, Sélection de l'angle de visionnement et pivotement/avancement d'image fixe)
Rotate Picture	Pour faire pivoter une image
Slideshow	Pour activer/désactiver le diaporamaOn ←→ OffPour modifier l'intervalle entre les images du diaporama1 (Rapide) à 5 (Lent)
Other Settings	(→ ci-dessous)

Other Settings (Autres réglages)

Les options affichées varient suivant le type de disque.

Play Speed

DVD-A (partie de film) DVD-VR DVD-VPour changer la vitesse de lecture– de “×0.6” à “×1.4”Appuyez sur [▶ PLAY] pour lancer la lecture normale.Après le changement de vitesse– La sortie audio bascule sur PCM-2 canaux.– La fréquence d’échantillonnage de 96 kHz est convertie en 48 kHz.Cette fonction peut être inopérante selon l’enregistrement du disque.

■ Play Menu (Menu de lecture)

Cela fonctionne uniquement lorsque le temps de lecture écoulé peut s'afficher. Cela fonctionne également avec tout le contenu JPEG.

Repeat	(→ page 16, Lecture répétée)
A-B Repeat	SaufJPEGDVD-VR(Partie avec image fixe)MPEG4DivXPour répéter une section donnéeAppuyez sur [ENTER] aux points de début et de fin.Appuyez de nouveau sur [ENTER] pour annuler l'opération.

Other Settings (Autres réglages)

Les options affichées varient suivant le type de disque.

Menu de lecture (suite)

AdvancedDisc Review

DVD-VR(Sauf la partie avec image fixe)DVD-V(Sauf +R/+ RW)Permet de parcourir le contenu du disque et decommencer la lecture à partir de la positionsélectionnée. Vous pouvez sélectionner “Intro Mode”ou “Interval Mode” dans “Advanced Disc Review” dansle menu “Disc” (→ page 23).Lorsque vous trouvez un titre/programme à lireAppuyez sur [▶ PLAY].Cette fonction peut être inopérante selon le disque etla position de lecture.DVD-VRCette fonction est inopérante lors de la lectured'une liste de lecture (→ page 19).

Menu Image

Picture Mode	NormalCinema1: Adoucit l'image et améliore l'affichage des détails dans les scènes sombres.Cinema2: Rend l'image plus nette et améliore l'affichage des détails dans les scènes sombres lakes. Animation:Convient à l'animation.Dynamic: Améliore le contraste pour les images puissantes.User: Appuyez sur [ENTER] pour sélectionner "Picture Adjustment" (→ ci-dessous).
	Picture AdjustmentContrast: Améliore le contraste entre les parties claires et sombres de l'image.Brightness: Eclaire l'image.Sharpness: Ajuste la définition des bords des lignes horizontales.Colour: Ajuste la teinte de la couleur de l'image.Gamma: Ajuste la luminosité des parties sombres.Depth Enhancer: Réduit le bruit sourd à l'arrière-plan, pour créer une plus grande sensation de profondeur.
Video Output Mode	Pour sélectionner la qualité d'image la mieux adaptée à votre téléviseur(Les enregistrements vidéo seront convertis en, et diffusés comme des données vidéo haute définition.)Quand vous utilisez le raccordement HDMI et que "Video Mode" (→ page 25, Menu "HDMI") est réglé sur "On"* 480p/576p/720p/1080p (mode progressif)* 480i/576i/1080i (mode entrelacé)● Sélectionnez une sortie vidéo avec un code “×”.Le code “×” montre que la sortie vidéo est adaptée à votre téléviseur.La sélection d'une sortie vidéo sans code “*” peut engendrer une déformation de l'image.En cas de déformation de l'image, appuyez sur la touche [CANCEL] et maintenez-la enfoncée jusqu'à ce que l'image s'affiche correctement. (La sortie doit repasser sur "480p" ou "576p".)● La sortie des bornes COMPONENT VIDEO OUT sera en "480i" ou "576i".Quand vous n'utilisez pas le raccordement HDMI ou que "Video Mode" (→ page 25, Menu "HDMI") est réglé sur "Off"* 480p/576p (mode progressif)* 480i/576i (mode entrelacé)● Si vous sélectionnez "xxx "p", un écran de validation apparaît. Sélectionnez "Yes" uniquement pour raccorder à un téléviseur compatible avec la sortie vidéo progressive.* Les numéros affichés dépendent du disque en cours de lecture. L'un des numéros indiqués ci-dessus est affiché.

Transfer Mode	Si vous avez choisi "xxx® p" (mode progressif) ou "1080i" (mode entrelacé) (→ à gauche), sélectionnez la méthode de conversion de sortie progressive suivant le type de matériel.Le paramètre repasse en mode Auto ou Auto1 si vous ouvrez le tiroir de disque, mettez l'appareil hors tension ou sélectionnez une autre source.Lors de la lecture de disques PAL, de contenus MPEG4 ou vidéo DivXAuto: Détecte automatiquement le film et le contenu vidéo, et le convertit en conséquence.Video: À sélectionner lorsque vous utilisez Auto et que le contenu apparaît déformé.Film: À sélectionner si les bords du contenu filmique apparaissent irréguliers ou non rognés lorsque Auto est sélectionné.Néanmoins, si le contenu vidéo est déformé comme indiqué sur l'illustration de droite, sélectionnez Auto.Lors de la lecture de disques NTSCAuto1: Détecte automatiquement le film et le contenu vidéo, et le convertit en conséquence.Auto2: Outre l'option Auto1, détecte automatiquement le contenu de films comportant différents taux d'images et le convertit en conséquence.Video: À sélectionner lorsque vous utilisez Auto1 et Auto2 et que le contenu apparaît déformé.
Source SelectDivX	Lorsque vous sélectionnez "Auto" la méthode de construction du contenu DivX est automatiquement reconnue et sortie. Si l'image est déformée, sélectionnez "I (Interlace)" ou "P (Progressive)" selon la méthode de construction utilisée lors de l'enregistrement du contenu sur le disque.Auto, I (Interlace), P (Progressive)
HD Picture Enhancer	Cela fonctionne quand vous utilisez le raccordement HDMI et que "Video Mode" (→ page 25, Menu "HDMI") est réglé sur "On".Pour régler la qualité de l'image "720p", "1080i" et "1080p"Off←→1←→2←→3(image plus nette)
HDMI Colour Space	Cela fonctionne quand vous utilisez le raccordement HDMI et que "Video Mode" (→ page 25, Menu "HDMI") est réglé sur "On".Pour sélectionner la couleur d'image la mieux adaptée à votre téléviseurRGB YCr (4:4:4) YCr (4:2:2)Si le réglage ci-dessus n'est pas compatible avec votre téléviseur, il ne s'affichera pas."RGB Range" (→ page 25, Menu "HDMI") est disponible quand "RGB" est sélectionné.

Menu Audio

Dialogue Enhancer

Pour rendre le dialogue des films plus clairement audibleDVD-V (Dolby Digital, DTS, MPEG, 3 canaux ou plus, le dialogue étant enregistré sur le canal central)DivX (Dolby Digital, 3 canaux ou plus, le dialogue étant enregistré sur le canal central)On ←→ Off

(Suite à la page suivante)

FRANÇAIS

Autres réglages

Menu Affichage

Information	|JPEG| On ←→ Off
Subtitle Position	0 à -60 (par pas de 2 unités)
Subtitle Brightness	Auto, 0 à -7
4:3 Aspect	Pour sélectionner le type d'affichage des images créées pour les écrans à rapport de format 4:3 sur un téléviseur à rapport de format 16:9Normal: Allonge l'image en largeur.Auto: Agrandit les images Letterbox 4:3 afin qu'elles occupent une plus grande partie de l'écran. Les autres types d'image apparaissent en entier, au centre de l'écran.Shrink: Les images apparaissent au centre de l'écran.Zoom: L'affichage s'agrandit au format 4:3. Si votre téléviseur est équipé d'une fonction similaire, il est préférable de l'utiliser pour obtenir un meilleur effet.
Just Fit Zoom	Pour sélectionner une taille d'écran adéquate pour l'écran de votre téléviseur (→ page 17, Modification du rapport de zoom)
Manual Zoom	Pour effectuer le zoom avant et le zoom arrière manuellement
Bit Rate Display	|DVD-A (partie de film) |DVD-VR | DVD-V | VCD |MPEG4 DivXOn ←→ Off
GUI See-through	Pour rendre le menu à l'écran transparent Off, On, Auto
GUI Brightness	Pour ajuster la luminosité de l'écran -3 à +3
HDMI Status	Indique plusieurs informations lors d'un raccordement à la borne HDMI AV OUT.(→ a droite, Confirmation des informations HDMI)
Quick OSD	Pour afficher l'état de la lecture en cours Off, Basics, DetailsAprès avoir sélectionné l'élément, appuyez sur [RETURN] pour afficher l'écran QUICK OSD (→ page 16).

Menu Autre

Setup	(→ page 23)
Play as DVD-Video ou Play as DVD-Audio	Pour lire le contenu DVD vidéo de DVD audio. Sélectionnez “Play as DVD-Video”.
Play as DVD-VR, Play as HighMAT ou Play as Data Disc	Pour utiliser les fonctions relatives aux disques de données (→ page 18) (Pour la lecture des fichiers MP3, JPEG, MPEG4 ou DivX des DVD-RAM ou DVD-R/RW, ou pour la lecture d’un disque HighMAT sans utiliser la fonction HighMAT) Sélectionnez “Play as Data Disc”.

Les éléments affichés varient suivant le type de disque.

Confirmation des informations HDMI

Exemple :

État du raccordement

Remarque

- Tous les types de sortie possibles sont affichés.

- La sortie en cours pour "Audio Stream", "Colour Space" et "Video Format" sera soulignée.

(En cas de sélection d'une sortie vidéo sans "*" dans "Video Output Mode" du Picture Menu, le format vidéo sélectionné ne sera pas souligné.)

- Si "Off" est sélectionné dans "Audio Output" (→ page 25, Menu "HDMI"), "—" s'affichera dans "Audio Stream" et "Max Channel".

Concernant l'affichage du texte des sous-titres DivX

Avec cet appareil, il est possible d'afficher le texte des sous-titres enregistrés sur un disque vidéo DivX.

Cette fonction n'a pas de rapport avec les sous-titres spécifiés dans les spécifications standard du DivX et n'a pas de standard défini.

Dépendant de la méthode utilisée pour créer le fichier, les fonctions suivantes peuvent ne pas être disponibles.

Afficher le texte des sous-titres

1 Pendant la lecture, appuyez sur [FUNCTIONS] et appuyez sur [▲, ▼] pour sélectionner "Subtitle". - Les fichiers vidéo DivX qui n'affichent pas "Text" ne contiennent pas de sous-titres. Le texte des sous-titres ne peut alors pas être affiché. 2 Appuyez sur [◀, ▶] pour sélectionner "On" et appuyez sur [ENTER]. - Si le texte des sous-titres ne s'affiche pas correctement, essayez de modifier les réglages de langue (→ ci-dessous).

Réglages de la langue des sous-titres

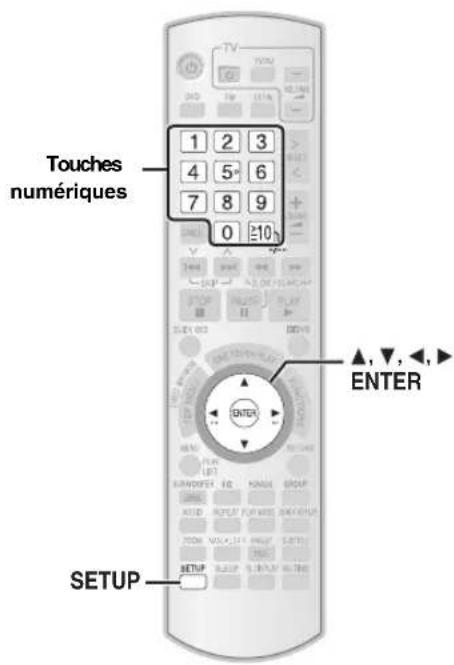

1 Pendant la lecture, appuyez sur la touche [SETUP].

2 Appuyez sur [▲, ▼] pour sélectionner "Disc" et appuyez sur [ENTER].

3 Appuyez sur [▲, ▼] pour sélectionner "Subtitle Text (DivX)" et appuyez sur [ENTER].

4 Appuyez sur [▲, ▼] pour sélectionner "Latin1", "Latin2", "Cyrillic" ou "Turkish". Appuyez ensuite sur [ENTER].

• Le réglage initial est "Latin2"

- Pour quitter l'écran, appuyez sur la touche [SETUP].

Types de sous-titres pouvant être affichés

Le texte de sous-titres remplissant les conditions suivantes peut être affiché au moyen de cet appareil.

• Format du fichier : MicroDVD, SubRip ou TMPlayer
• Extension du fichier : ".SRT", ".srt", ".SUB", ".sub", ".TXT" ou ".txt"
• Nom du fichier : Pas plus de 44 caractères (sans l'extension)
• Le fichier vidéo DivX et le fichier de texte des sous-titres se trouvent dans le même dossier. Les noms de fichiers sont identiques, à l'exception de l'extension.
• S'il y a plusieurs fichiers de texte des sous-titres dans le même dossier, ils sont affichés par ordre de priorité de la manière suivante : ".srt", ".sub", ".txt".

Limites de cet appareil

- Les sous-titres ne peuvent être affichés tels qu'enregistrés dans les cas ci-dessous. En outre, dépendant de la méthode de création du fichier ou de l'état de l'enregistrement, il se peut qu'une partie seulement de sous-titres soit affichée ou que les sous-titres ne soient pas affichés du tout.

• Quand du texte ou des caractères spéciaux sont inclus dans le texte des sous-titres.
• Quand le volume du fichier dépasse 256 KB.
• Quand des caractères d'un style spécifié sont inclus dans les données des sous-titres. Les codes spécifiant le style des caractères à l'intérieur des fichiers sont affichés comme caractères des sous-titres.
• Quand il se trouve des données d'un format différent dans les données des sous-titres.
• Si le nom du fichier DivX vidéo n'est pas affiché correctement sur l'écran menu (le nom du fichier est affiché comme « _ »), les sous-titres peuvent ne pas s'afficher correctement.
• Le texte des sous-titres ne peut pas être affiché quand les fonctions de recherche, de relevé de temps et d'autres sont en cours d'utilisation.
• Le texte des sous-titres ne peut pas être affiché quand les menus à l'écran, le menu Navigation et d'autres écrans menu sont affichés.

Modification des réglages du lecteur

• Les réglages sont conservés même si vous passez l'appareil en mode veille.
• Les éléments soulignés correspondent aux réglages d'usine dans le tableau ci-dessous.

QUICK SETUP permet de régler successivement des éléments dans la zone ombragée.

Menu "Disc"

AudioChoisissez la langue audio.	EnglishSwedish	FrenchPolish	SpanishOriginal	GermanOther	Italian	Dutch
SubtitleChoisissez la langue des sous-titres.	AutomaticDutch	EnglishSwedish	FrenchPolish	SpanishOther	German	Italian
MenusChoisissez la langue des menus du disque.La modification de la langue de menu dans QUICK SETUP entraîne également celle du présent réglage.	EnglishSwedish	FrenchPolish	SpanishOther	German	Italian	Dutch
Advanced Disc Review(→ page 21)	Intro ModeFait défiler chaque titre/programme.Interval Mode: Fait défiler chaque titre/programme ainsi que chaque intervalle de 10 minutes dans un titre/programme.
RatingsSpécifiez un niveau de protection parentale pour limiter l'accès à la lecture des DVD vidéo.	Réglage des niveaux de protection parentale (Lorsque le niveau 8 est sélectionné)8 No Limit1 à 70 Lock All: Pour empêcher la lecture des disques sans niveau de protection parentale.
	Si vous spécifiez un niveau de protection parentale, un écran de saisie du mot de passe apparaît.Suivez les instructions sur l'écran.N'oubliez pas votre mot de passe.Un écran de message apparaîtra à chaque insertion d'un DVD vidéo de niveau de contrôle supérieur à celui que vous avez spécifié.Entrez votre mot de passe et suivez les instructions à l'écran.

*1 La langue d'origine désignée sur le disque est sélectionnée. *2 Entrez le code adéquat à partir de la liste des codes de langue (→ page 25). *3 Si la langue sélectionnée pour « Audio » n'est pas disponible, des sous-titres apparaissent dans cette langue (si elle est disponible sur le disque).

(Suite à la page suivante)

FRANÇAIS

QUICK SETUP permet de régler successivement des éléments dans la zone ombragée.

Menu "Video"

TV AspectChoisissez le réglage qui convient à votre téléviseur et à vos préférences.	4:3 Pan&ScanTéléviseur à rapport de format classique (4:3)Les côtés de l'image pour écran large sont coupés afin qu'elle remplisse l'écran (sauf si le disque l'interdit).
	4:3 Letterbox: Téléviseur à rapport de format classique (4:3)L'image pour écran large est affichée en style Letterbox (non recadré).
	16:9: Téléviseur à écran large (16:9)
TV TypeSélectionnez l'option qui correspond au type de téléviseur utilisé.	Standard (Direct View TV)Projection TV • Plasma TV		CRT Projector		LCD TV/Projector
Time DelaySi vous avez raccordé un écran plasma, réglez cette valeur si vous notez un décalage entre le son et l'image.	0ms	20ms	40ms	60ms	80ms	100ms
Video Out (AV/Component)Choisissez le format de signal vidéo pour la sortie via la borne SCART (AV) et les bornes COMPONENT VIDEO OUT.	Video/YPbPr • S-Video/YPbPrRGB/No Output
Still ModeSpécifiez le type d'image à afficher en mode de pause.	AutomaticField: L'image n'est pas floue, mais la qualité d'image est inférieure.Framè: La qualité d'ensemble est élevée, mais l'image peut sembler floue.
NTSC Disc OutputChoisissez la sortie PAL 60 ou NTSC lors de la lecture des disques NTSC (→ page 12, Systèmes vidéo).	PAL60Une fois connecté à un téléviseur PAL.NTSC: Une fois connecté à un téléviseur NTSC.
Picture/Video OutputModifiez le signal vidéo à émettre pour le format JPEG, MPEG4 et vidéo DivX si l'affichage des images n'est pas uniforme pendant la lecture.	Automatic• PALNTSC/PAL60: La sortie dépendra du réglage de "NTSC Disc Output" (→ ci-dessus).

■ Menu "Audio"

PCM Digital OutputVérifiez les restrictions relatives à l'entrée numérique de l'appareil que vous raccordez à la borne OPTICAL OUT puis sélectionnez la fréquence d'échantillonnage maximale de la sortie numérique PCM.	• Up to 48 kHzEn connexion avec un appareil compatible avec une fréquence de 44,1 ou 48 kHz• Up to 96 kHz : En connexion avec un appareil compatible avec une fréquence de 88,2 ou 96 kHz– Les signaux provenant de disques protégés contre la copie sont convertis en 48 kHz ou en 44,1 kHz.– Certains appareils ne supportent pas les fréquences d'échantillonnage de 88,2 kHz, même s'ils supportent celles de 96 kHz. Pour obtenir des informations détaillées, consultez le mode d'emploi de votre appareil.
Dolby Digital*5	• Bitstream• PCM	À sélectionner en fonction du type d'appareil raccordé à la borne HDMI AV OUT ou OPTICAL OUT.Sélectionnez “Bitstream” quand l'appareil peut décoder le signal Bitstream (forme numérique des données sur 5.1 canaux). Sinon, sélectionnez “PCM”. (Si la sortie du signal Bitstream s'effectue sur l'appareil sans décodeur, cela peut engendrer des nombreux parasites qui risquent d'endommager vos enceintes et votre appareil auditif.)
DTS Digital Surround*5	• Bitstream• PCM
MPEG *5	• PCM• Bitstream
Dynamic Range Compression	• Off• On: Ajuste le son pour le rendre plus net lorsque le volume est peu élevé. Convient à l'écoute en fin de soirée. (Fonctionne uniquement avec Dolby Digital)

Reportez-vous à la rubrique "Image fixe et trame fixe" (→ page 39, Glossaire). Lorsque la sortie audio provient de la borne HDMI AV OUT, et que l'appareil raccordé ne prend pas en charge l'élément sélectionné, la sortie actuelle dépendra du niveau de performance de cet appareil.

QUICK SETUP permet de régler successivement des éléments dans la zone ombragée.

■ Menu "HDMI"

RGB RangeRéglez “HDMI Colour Space” sur “RGB” (→ page 21, Picture Menu).	• Standard• Enhanced: Quand les images en noir et blanc ne sont pas distinctes.
Video Mode	• On:Une fois connecté à une borne HDMI AV OUT. La vidéo est émise depuis la borne HDMI. Elle provient également de la borneCOMPONENT VIDEO OUT, mais uniquement en 480i ou 576i (mode entrelacé).Quand vous êtes raccordé via la borneSCART (AV), le signal RGB n’est pas émis.• Off:Une fois connecté à une borne COMPONENT VIDEO OUT ou SCART (AV). La vidéo est émise depuis la borne COMPONENT VIDEO OUT en fonction du réglage du paramètre “Video Output Mode” (→ page 21, Picture Menu) ou depuis la borne SCART (AV) en fonction du réglage du paramètre “Video Out (AV/Component)” du menu “Video” (→ page 24). Elle provient également de la borne HDMI AV OUT, mais uniquement en 480p ou 576p (mode progressif).
Audio Output	• On:Sortie audio depuis la borne HDMI AV OUT. (Selon les fonctionnalités des appareils raccordés, la sortie audio peut être différente des réglages audio de l’appareil principal.)• _OfSortie audio non émise depuis la borne HDMI AV OUT. (Les données audio sont émises avec les réglages de l’appareil principal.)
VIERA Link	• _On:La fonctionVIERA Link “HDAVI Control” est disponible (→ page 26).• Off

■ Menu "Display"

Menu Language	EnglishNederlands	FrançaisSvenska	EspañolPolski	Deutsch	Italiano
On-Screen Messages	OnOff
Background during Play Sélectionnez l'arrière-plan au cours de la lecture de JPEG, MPEG4 et vidéo DivX.	Black	Grey

■ Menu "Others"

FL DimmerModifiez la luminosité de l'afficheur de l'appareil.	BrightDimAuto: L'afficheur s'assombrit, mais il s'éclaire lorsque vous exécutez des commandes.
DivX RegistrationAffichage du code d'enregistrement de l'appareil.	Vous devez disposer de ce code d'enregistrement pour acheter et lire du contenu DivX Video-on-Demand (VOD) (→ page 19, À propos du contenu DivX VOD).
QUICK SETUP	YesNo
Re-initialise SettingRétablit toutes les valeurs par défaut des menus Setup (configuration).	Yes: L'écran de saisie du mot de passe apparaît si “Ratings” (→ page 23) est défini. Veuillez saisir le même mot de passe. Lorsque “INIT” disparaît de l'afficheur, mettez l'appareil hors tension puis à nouveau sous tension.No

Liste des codes de langue

Abkhaze:	6566	Cingalais:	8373	Indonésien: 7378		Nauri:	7865	Souahéli:	8387
Afar:	6565	Corse:	6779	Interlingua:	7365	Norvégien:	7879	Soudanais:	8385
Afrikaans:	6570	Coréen:	7579	Irlandais:	7165	Néerlandais:	7876	Suédois:	8386
Albanais:	8381	Croate:	7282	Islandais:	7383	Népalais:	7869	Tadjik:	8471
Allemand:	6869	Danois:	6865	Italien:	7384	Oriya:	7982	Tagal:	8476
Amharique: 6577		Espagnol:	6983	Japonais:	7465	Ourdou:	8582	Tamoul:	8465
Anglais:	6978	Espéranto:	6979	Javanais:	7487	Ouzbek:	8590	Tatar:	8484
Arabe:	6582	Estonien:	6984	Kannada:	7578	Pachto, Pachtou:	8083	Tchèque:	6783
Arménien:	7289	Fidjien:	7074	Kazakh:	7575	Pendjabi:	8065	Telugu:	8469
Assamais:	6583	Finnois:	7073	Kirghiz:	7589	Persan:	7065	Thai:	8472
Aymara:	6589	Français:	7082	Kurde:	7585	Polonais:	8076	Tibétain:	6679
Azerbaïdjanaïs:	6590	Frison:	7089	Laotien:	7679	Portugais:	8084	Tigrigna:	8473
Bachkir:	6665	Féroïen:	7079	Latin:	7665	Quéchua:	8185	Tonga:	8479
Basque:	6985	Galicien:	7176	Lette, Letton:	7686	Rhéto-roman:	8277	Turc:	8482
Bengali, Bangla:	6678	Gallois:	6789	Lingala:	7678	Roumain:	8279	Turkmène:	8475
Bhoutani:	6890	Gaélique écossais:	7168	Lituanien:	7684	Russe:	8285	Twi:	8487
Bihari:	6672	Grec:	6976	Macédonien:	7775	Samoan:	8377	Ukrainien:	8575
Birman:	7789	Groenlandais:	7576	Malais: 7783		Sanscrit:	8365	Vietnamien:	8673
Biélorusse:	6669	Guarani:	7178	Malayalam:	7776	Serbe:	8382	Volapük:	8679
Breton:	6682	Gujrati:	7185	Malgache:	7771	Serbo-croate:	8372	Wolof:	8779
Bulgare:	6671	Géorgien:	7565	Maltais:	7784	Shona: 8378		Xhosa:	8872
Cachemirien:	7583	Haoussa:	7265	Maori:	7773	Sindhi:	8368	Yiddish:	7473
Cambodgien:	7577	Hindi:	7273	Marathe:	7782	Slovaque:	8375	Yorouba:	8979
Catalan:	6765	Hongrois:	7285	Moldave:	7779	Slovène:	8376	Zoulou:	9085
Chinois:	9072	Hébreu:	7387	Mongol:	7778	Somali:	8379

Utilisation de la fonction VIERA Link "HDAVI Control™"

VIERA Link "HDAVI Control"

La fonction VIERA Link "HDAVI Control" permet de relier les opérations de cet appareil à un téléviseur Panasonic (VIERA) sous "HDAVI Control". Vous devez raccorder les composants avec un câble HDMI pour pouvoir utiliser cette fonction. Pour obtenir des instructions détaillées, reportez-vous aux modes d'emploi des appareils.

• La fonction VIERA Link "HDAVI Control", basée sur les fonctions de commande fournies par HDMI, une norme industrielle connue sous le nom HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajoutée. En tant que tel, son fonctionnement avec les appareils compatibles HDMI CEC d'autres fabricants ne peut être garanti.
• Cet appareil prend en charge la fonction "HDAVI Control 2". Un téléviseur doté de la fonction "HDAVI Control 2" permet d'effectuer l'opération suivante: VIERA Link Control uniquement depuis la télécommande du téléviseur (pour "HDAVI Control 2") (→ page 27). "HDAVI Control 2" est la nouvelle norme (depuis février 2007) pour les appareils compatibles HDAVI Control de Panasonic. Cette norme est compatible avec les appareils HDAVI classiques de Panasonic.

Préparation

• Vérifiez que le raccordement HDMI (→ page 6) a été effectué et que le câble Péritel n'est pas raccordé.
• Réglez "VIERA Link" sur "On" (→ page 25, Menu "HDMI").
• Pour terminer et activer correctement le raccordement, allumez tous les appareils compatibles VIERA Link "HDAVI Control" et réglez le téléviseur sur le mode d'entrée HDMI correspondant à ce système home cinéma. Lorsque vous modifiez le raccordement ou les réglages, vérifiez à nouveau les points ci-dessus.
• Pour terminer et activer correctement le raccordement, allumez tous les appareils compatibles VIERA Link "HDAVI Control" et réglez le téléviseur sur le mode d'entrée HDMI correspondant à ce système home cinéma. Lorsque vous modifiez le raccordement ou les réglages, vérifiez à nouveau les points ci-dessus.

Lecture à touche unique

Vous pouvez allumer le système home cinéma et le téléviseur, puis démarrer la lecture du disque à l'aide d'une seule pression sur un bouton.

Appuyez sur [ONE TOUCH PLAY].

Les enceintes du home cinéma seront activées automatiquement

(→ page 27). - Vous pouvez également activer cette fonction en appuyant sur la touche [▶ PLAY] de la télécommande du home cinéma quand ce dernier est en mode veille.

Remarque

- La lecture peut ne pas s'afficher immédiatement sur le téléviseur. Si vous avez manqué le début d'une plage de lecture, appuyez sur [|◀◀] ou [◀◀] pour revenir au début de la lecture.

Basculement automatique de l'entrée

• Quand vous basculez l'entrée du téléviseur sur:
• Le mode tuner TV, le système home cinéma bascule automatiquement sur "AUX" ou "D-IN".
• Le mode d'entrée HDMI pour le système home cinéma, le système home cinéma bascule automatiquement sur "DVD/CD" s'il est en mode "AUX"* ou "D-IN"*.
• Lorsque vous démarrez la lecture d'un disque, le téléviseur bascule automatiquement sur le mode d'entrée HDMI pour le système home cinéma. * Pour activer le mode qui est reconnu par cette fonction, appuyez sur [SETUP] lorsque l'appareil principal est en mode "AUX" ou "D-IN".
• Le réglage par défaut est "AUX".

Lien de mise hors tension

Quand vous éteignez le téléviseur, le système home cinéma se met en mode veille automatiquement.

• Cette fonction est disponible uniquement lorsque les options "DVD/CD", "USB", "AUX" ou "D-IN" sont sélectionnées comme source du système home cinéma.
• Quand vous allumez le téléviseur, le système home cinéma ne s'allume pas automatiquement. (Le lien de mise sous tension n'est pas disponible.)

Remarque

Seul le système home cinéma s'éteint lorsque vous appuyez sur [©] pour le fermer. Les autres appareils raccordés, compatibles avec le VIERA Link "HDAVI Control", restent allumés.

* Pour le mode "AUX" ou "D-IN", il est possible de définir le lien de mise hors tension pour qu'il fonctionne avec l'un ou l'autre. Pour activer le mode qui est reconnu par cette fonction, appuyez sur [SETUP] lorsque l'appareil principal est en mode "AUX" ou "D-IN".

- Le réglage par défaut est "AUX".

Commande de l'enceinte VIERA Link Control u

Vous pouvez choisir d'émettre vos données audio depuis votre système home cinéma ou les enceintes de votre téléviseur en utilisant les réglages du menu du téléviseur. Pour plus de détails, reportez-vous au mode d'emploi de votre téléviseur.

Home Cinema

Les enceintes du home cinéma sont actives.

• Quand le système home cinéma est en mode veille, si vous changez les enceintes du téléviseur et sélectionnez celles du home cinéma dans le menu du téléviseur, le système home cinéma s'allume automatiquement et l'option "AUX" ou "D-IN" est sélectionnée comme la source.
• Les enceintes du téléviseur sont automatiquement mises en sourdine.
• Vous pouvez régler le volume à l'aide du bouton de volume ou de mise en sourdine de la télécommande du téléviseur. (Le niveau du volume apparaît sur l'afficheur FL de l'appareil principal.)
• Pour annuler la mise en sourdine, vous pouvez également utiliser la télécommande du home cinéma (→ page 10).
• Si vous éteignez le système home cinéma, les enceintes du téléviseur sont automatiquement activées.

TV

Les enceintes du téléviseur sont actives.

- Le volume du système home cinéma est défini sur "0".

- Cette fonction est disponible uniquement lorsque les options "DVD/CD", "USB", "AUX" ou "D-IN" sont sélectionnées comme source du système home cinéma.

- La sortie audio s'effectue sur 2 canaux.

• Lorsque vous passez du système home cinéma aux enceintes du téléviseur, l'écran du téléviseur peut rester vierge quelques secondes. * Pour activer la source d'entrée sur laquelle l'appareil principal bascule automatiquement, appuyez sur [SETUP] lorsque l'appareil principal est en mode "AUX" ou "D-IN". – Le réglage par défaut est "AUX".

uniquement depuis la télécommande du téléviseur (pour "HDAVI Control 2")

Vous pouvez régler les menus des disques du système home cinéma à l'aide de la télécommande du téléviseur quand la source "DVD/CD" ou "USB" est sélectionnée. Quand vous utilisez la télécommande du téléviseur, consultez l'illustration située en dessous des touches.

1 Sélectionnez le menu de commande du home cinéma en utilisant les réglages du menu du téléviseur.

(Pour plus de détails, reportez-vous au mode d'emploi de votre téléviseur.)

ENTER/PLAY

RETURN

• Le système home cinéma bascule automatiquement sur "DVD/CD" s'il est en mode "AUX"※ ou "D-IN"※. * Pour activer le mode qui est reconnu par cette fonction, appuyez sur [SETUP] lorsque l'appareil principal est en mode "AUX" ou "D-IN".
• Le réglage par défaut est "AUX".

2 Sélectionnez l'élément de votre choix.

• "TOP MENU": Affiche le menu supérieur d'un disque (→ page 15, 18) ou une liste de programme (→ page 19).
• « MENU » : Affiche le menu d'un disque (→ page 15, 18) ou une liste de lecture (→ page 19).
• "Control Panel" : Les opérations de base des disques sont disponibles.

Remarque

• En fonction du menu, certaines opérations ne peuvent pas être effectuées depuis les touches de la télécommande du téléviseur.
• Vous pouvez sélectionner directement "Control Panel" à l'aide des touches de la télécommande du téléviseur (par exemple [OPTION]).
• Vous ne pouvez pas entrer des numéros à l'aide des touches numériques de la télécommande ([0] à [9]). La télécommande du téléviseur home cinéma permet de sélectionner la liste de lecture, etc.

Utilisation de la radio FM

Le fonctionnement de la radio est expliqué principalement à partir de la télécommande.

Mais vous pouvez également utiliser le bouton correspondant situé sur l'unité principale.

*1 [SELECTOR]

*2 [v

TUNING ∧]

Préréglage automatique des stations

Vous pouvez enregistrer jusqu'à 30 stations.

1 Appuyez sur [FM]*1 pour sélectionner "FM".

2 Appuyez de manière continue sur [ENTER]³.

Relâchez la touche lorsque "FM AUTO" s'affiche.

Le tuner se règle sur la fréquence la plus basse et démarre le préréglage de toutes les stations susceptibles d'être reçues dans les canaux en ordre croissant.

- "SET OK" s'affiche une fois les stations mises en mémoire et la radio se règle sur la dernière station préréglée.

- "ERROR" s'affiche en cas d'échec de la mise en mémoire automatique. Préréglez les canaux manuellement (→ à droite).

Sélection des canaux préréglés

1 Appuyez sur [FM]*1 pour sélectionner "FM".

2 Appuyez sur les touches numériques pour sélectionner le canal.

- Pour sélectionner un numéro à 2 chiffres

Vous pouvez également appuyer sur [v, ∧].

- Pour exécuter cette étape depuis l'appareil principal, appuyez d'abord sur [-TUNE MODE] pour sélectionner "PRESET", et appuyez ensuite sur [v TUNING ∧] pour sélectionner le canal.

Lorsqu'une émission diffusée en FM est captée, "ST" s'allume à l'écran.

■ En cas de parasites excessifs

Appuyez sur la touche [—FM MODE] située sur l'appareil principal et maintenez-la enfoncée pour afficher "MONO".

Appuyez à nouveau sur la touche [—FM MODE] et maintenez-la enfoncée pour annuler ce mode.

- Ce mode est également annulé lorsque vous changez de fréquence.

Syntonisation manuelle

1 Appuyez sur [FM] ^※1 pour sélectionner "FM".

2 Appuyez sur [◀◀, ▶▶]*² pour sélectionner la fréquence.

• Lorsque vous exécutez cette étape depuis l'appareil principal, appuyez d'abord sur [-TUNE MODE] pour sélectionner "MANUAL", et appuyez ensuite sur [√ TUNING ∧] pour sélectionner la fréquence.
• Pour lancer le réglage automatique, appuyez de manière continue sur [◀◀, ▶▶] jusqu'à ce que la fréquence commence à défiler. Le défilement s'interrompt lorsqu'une station est captée.

■ Mise en mémoire du canal

Vous pouvez enregistrer jusqu'à 30 stations.

① Lors de l'écoute de l'émission de radio Appuyez sur [ENTER] ³ . ② Lorsque la fréquence et "PGM" clignotent à l'écran Appuyez sur les touches numériques pour sélectionner un canal.

- Pour sélectionner un numéro à 2 chiffres Exemple 12: [≥10] → [1] → [2]

Vous pouvez également appuyer sur [v, ∧], puis sur [ENTER] ³ .

Une station précédemment enregistrée est remplacée quand une autre station est enregistrée sur le même canal préréglé.

Diffusion RDS

Cet appareil peut afficher les données de texte transmises par le système de données radio (RDS) disponible dans certaines régions. Si la station que vous écoutez diffuse des signaux RDS, "RDS" s'allume sur l'afficheur.

Lorsque "FM" est sélectionné

Appuyez sur [FUNCTIONS] pour afficher les données de texte.

Chaque fois que vous appuyez sur la touche :

PS : Service de programmation

PTY : Type de programme

FREQ : Affichage de la fréquence

Affichages PTY
NEWS VARI	ED FINANCE COUNTRY
AFFAIRS POP M CHILDREN		NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M-O-R-M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE OT	HER M LEISURE ALARM
SCIENCE WE	ATHER JAZZ

Il se peut que les affichages RDS ne soient pas disponibles si la réception est mauvaise.

Utilisation d'effets sonores

• Les effets sonores suivants risquent de ne pas être disponibles ou de ne pas avoir d'effets avec certaines sources, ou lors de l'utilisation d'un casque (→ page 11).
• Vous pouvez remarquer une réduction de la qualité sonore lorsque ces effets sonores sont utilisés parallèlement avec d'autres sources. Dans ce cas, désactivez les effets sonores.

Utilisation de la fonction d'égaliseur

Appuyez sur [EQ].

Chaque fois que vous appuyez sur la touche :

FLAT : Annulation (aucun effet n'est ajouté).

HEAVY : Confère plus de dynamisme à la musique rock.

CLEAR : Clarifie les sons aigus.

SOFT : Pour la musique d'ambiance.

- Pour vérifier le paramètre sélectionné, appuyez sur [EQ].

Amélioration des graves : H.BASS

Vous pouvez améliorer le son basse fréquence de manière à entendre clairement les sons très graves, même si l'acoustique de votre pièce n'est pas optimale. L'appareil sélectionne automatiquement le réglage le mieux adapté au type de source de lecture.

Appuyez sur [H.BASS].

Chaque fois que vous appuyez sur la touche :

Votre réglage est conservé et rappelé chaque fois que vous lisez le même type de source.

Amélioration de la quantité des graves : Niveau du caisson de basse

Vous pouvez régler la quantité de graves. L'appareil sélectionne automatiquement le réglage le mieux adapté au type de source de lecture.

Appuyez sur [SUBWOOFER LEVEL].

Vous pouvez sélectionner le niveau, de "SUB W 1" (plus faible) à "SUB W 4" (plus fort).

• Pour vérifier le paramètre sélectionné, appuyez sur [SUBWOOFER LEVEL].
• Votre réglage est conservé et rappelé chaque fois que vous lisez le même type de source.

Effet de son surround : Dolby Virtual Speaker

Avec les enceintes avant et le caisson de basse, vous profitez d'un effet de son surround proche du 5.1 canaux (Dolby Digital ou DTS) quelle que soit la source audio. Vous bénéficiez également d'un effet de son surround avec des sources stéréo telles que les CD.

Appuyez sur [☐☐VS].

Chaque fois que vous appuyez sur la touche :

Ce mode agrandit le champ acoustique des enceintes avant. Cette option donne un très bon effet quand l'espace entre les enceintes est réduit.

OFF : Annulation (aucun effet n'est ajouté)

• Dolby Virtual Speaker n'est pas disponible et "ERROR" s'affiche dans les situations suivantes :
• Pendant la lecture, quand le sélecteur est réglé sur "DVD/CD" et que la source audio utilisée pour la lecture en cours est en 3.1 canaux, 3 canaux, 1.1 canal ou 1 canal.
• Quand vous écoutez un contenu DVD-Audio qui interdit la fusion des canaux (down-mixing).
• Quand un casque est raccordé.
• "DOPLII" s'allume quand Dolby Virtual Speaker est activé et que la source de lecture est en 2 canaux.
• Le voyant DEL du Dolby Virtual Speaker peut s'éteindre suivant les réglages du FL Dimmer (→ page 25).

Commande d'autres composants

Vous pouvez écouter une source externe via votre système home cinéma.

Écoute du son du téléviseur

Préparation

Vérifiez que le raccordement audio a été effectué à la prise SCART (AV) ou à la borne AUX de l'appareil principal.

Appuyez de façon répétée sur [EXT-IN] pour sélectionner "AV"* ou "AUX"*.

• Baissez le volume au minimum sur le téléviseur puis réglez le volume de l'appareil principal.
• Vous pouvez profiter de l'effet de son surround en appuyant sur la touche [☐☐VS] pour allumer l'enceinte Dolby Virtual Speaker (→ page 29).

* Sélectionnez "AV" quand vous utilisez le raccordement Péritel (→ page 6) et sélectionnez "AUX" quand vous utilisez le raccordement AUX (→ page 7).

Utilisation du port musical

Préparation

• Pour éviter que le son soit déformé, assurez-vous que toutes les fonctions d'égaliseur de votre dispositif externe sont désactivées.
• Réduisez le volume de l'unité principale et du dispositif externe.

1 Raccordez le dispositif externe (non fourni).

Type de fiche : mini connecteur stéréo de ∅3,5 mm

2 Appuyez de façon répétée sur [EXT-IN] pour sélectionner "MUSIC P.".

• Réglez le volume du dispositif externe selon un niveau d'écoute normal, puis réglez le volume de l'appareil principal.
• Vous pouvez profiter de l'effet de son surround en appuyant sur la touche [☐☐VS] pour allumer l'enceinte Dolby Virtual Speaker (→ page 29).

Utilisation de l'iPod

Utilisez la station d'accueil universelle pour iPod SH-PD10 Panasonic disponible en option.

Ne connectez pas ou ne déconnectez pas la station d'accueil lorsque l'appareil principal est sous tension.

■ Chargement de l'iPod

Durée de chargement

iPod nano 2ème génération (aluminium) iPod 5ème génération (vidéo) iPod nano 1ère génération	Jusqu'à ce que l'iPod soit entièrement chargé
iPod 4ème génération (Affichage couleur) iPod 4ème génération iPod mini	5 heures (chargement fixe)

Remarque

• Le cordon d'alimentation doit être raccordé à l'appareil principal.
• "OPTION *" apparaît sur l'afficheur de l'appareil principal en mode veille au cours du chargement de l'iPod. Il disparaît quand le chargement est terminé. Pour les modèles ci-dessus qui indiquent "chargement fixe de 5 heures", "OPTION ×" s'affiche pendant toute cette durée, même si votre iPod est entièrement chargé. Vous pouvez désactiver cet affichage en retirant l'iPod de la station d'accueil.
• La compatibilité dépend de la version du logiciel de votre iPod.
• Pour plus d'informations, consultez le mode d'emploi de l'iPod ou de la station SH-PD10.

■ Lecture des pistes de l'iPod

Préparation

• Réglez le volume de l'iPod au niveau d'écoute normal.
• Réduisez le volume de l'unité principale.
• Vérifiez le raccordement de l'iPod (→ ci-dessus).

1 Appuyez de façon répétée sur [EXT-IN] pour sélectionner "OPTION".

L'iPod s'allume.

2 Appuyez sur [▶ PLAY] pour lancer la lecture de l'iPod.

• Réglez le volume de l'unité principale.
• Vous pouvez profiter de l'effet de son surround en appuyant sur la touche [☐☐VS] pour allumer l'enceinte Dolby Virtual Speaker (→ page 29).

	Pour mettre la piste en pause
(Pendant la lecture/la pause)Vous pouvez également appuyer sur la touche [◄◄, ►►] située sur l'appareil principal.	Pour sauter une piste
(Pendant la lecture/la pause)ou maintenez enfoncées les touches	Pour rechercher la piste en cours

Lorsque vous sélectionnez une autre source, ou que vous éteignez l'appareil principal, l'iPod s'éteint également.

Remarque

L'affichage de l'image/la vidéo via le home cinéma n'est pas disponible.

iPod compatible

Nom Taille de la	mémoire	Nom Taille de la	mémoire
iPod nano 2ème génération (aluminium)	2Go,4Go,8Go	iPod 4ème génération(Affichage couleur)	40Go,60Go
iPod 5ème génération (vidéo)	60Go,80Go	iPod 4ème génération(Affichage couleur)	20Go,30Go
iPod 5ème génération (vidéo)	30Go iPod	4ème génération	40Go
iPod nano 1ère génération	1Go,2Go,4Go	iPod 4ème génération	20Go
		iPod mini 4Go, 6Go

- La compatibilité dépend de la version du logiciel de votre iPod.

Réglage des effets sonores pour le décodeur, les émissions numériques ou le récepteur satellite

Préparation

Vérifiez que le raccordement audio a été effectué à la borne OPTICAL IN de l'appareil principal (→ page 7).

Appuyez de façon répétée sur [EXT-IN] pour sélectionner "D-IN" (Digital In).

Quand vous sélectionnez la source "D-IN", vous pouvez sélectionner les effets sonores suivants. (Ces fonctions sont disponibles uniquement avec les options Dolby Digital ou PCM.)

Mode PCM FIX

Appuyez de manière continue sur [▶].

PFIX ON : à sélectionner lorsque vous recevez uniquement des signaux PCM.

PFIX OFF : à sélectionner lorsque vous recevez des signaux Dolby Digital et PCM.

Appuyez de manière continue sur [◀].

DRC ON : ajuste le son pour le rendre plus net lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux sonores inférieur et supérieur. Convient à l'écoute en fin de soirée. (Fonctionne uniquement avec Dolby Digital)

DRC OFF

Mode audio (Cette fonction est disponible uniquement avec l'option Dolby Digital Dual Mono.)

Appuyez de manière continue sur [▲].

AUDIO ST (audio stéréo), AUDIO L, AUDIO R

Dolby Virtual Speaker (→ page 29)

Appuyez sur [DOVS].

Remarque

Les données audio qui entrent par la borne OPTICAL IN ne peuvent pas être émises par la borne HDMI.

Raccordement et opérations USB

La connectivité USB vous permet de vous connecter et d'écouter des pistes ou des fichiers depuis des mémoires USB de grande capacité. En règle générale, des dispositifs de mémoire USB. (Transfert de volume uniquement)

Préparation

- Avant de raccorder une mémoire USB de grande capacité à l'appareil, vérifiez que les données stockées qu'elle contient ont été sauvegardées.

1 Raccordez la mémoire USB de grande capacité (non fournie).

- Nous vous recommandons de ne pas utiliser de câble d'extension USB. Le périphérique USB n'est pas reconnu par cet appareil.

2 Appuyez de façon répétée sur [EXT-IN] pour sélectionner "USB".

- Réglez le volume de l'unité principale.

- Vous pouvez profiter de l'effet de son surround en appuyant sur la touche [☐☐VS] pour allumer l'enceinte Dolby Virtual Speaker (→ page 29).

Exemple:

3 Lancez la lecture en sélectionnant la piste sur la mémoire USB de grande capacité.

Pour revenir à l'écran précédent, appuyez sur [RETURN].

Les autres fonctions sont similaires à celles décrites dans "Lecture de disques" (→ page 14 à 25).

■ Dispositifs compatibles

Dispositifs définis comme étant une mémoire USB de grande capacité :

- Périphériques USB qui prennent en charge le transfert de volume uniquement.

- Périphériques USB qui prennent en charge la norme USB 2.0 ultra rapide.

■ Formats pris en charge

	Format Extension
Images fixes JPG	“.jpg”,“.JPG”“.jpeg”,“.JPEG”
Musique	MP3WMA	“.mp3”,“.MP3”“.wma”,“.WMA”
Vidéo	MPEG4 ※	“.asf”,“.ASF”

* Pour les appareils Panasonic D-Snap/DIGA

Remarque

• CBI (Control/Bulk/Interrupt) n'est pas pris en charge.

- Les appareils photo numériques qui utilisent le protocole PTP ou qui nécessitent une installation de programme supplémentaire quand ils sont connectés à un PC ne sont pas pris en charge.

- Un dispositif qui utilise le système de fichiers NTFS n'est pas pris en charge.

[Seul le système de fichiers FAT 12/16/32 (File Allocation Table 12/16/32) est pris en charge.]

- Selon la taille du secteur, certains fichiers peuvent ne pas fonctionner. Il ne fonctionnera pas avec des dispositifs MTP (Media Transfer Protocol) adapté à Janus.

- Nombre de dossiers maximal : 400 dossiers

- Nombre de fichiers maximal : 4000 fichiers

- Nom de fichier maximal : 44 caractères

- Nom de dossier maximal : 44 caractères

- Une seule carte mémoire sera sélectionnée lors de la connexion d'un lecteur de carte USB multiport. Il s'agit en règle générale de la première carte mémoire insérée.

Options d'installation de l'enceinte

■ Fixation à un mur

Vous pouvez fixer les enceintes avant sur un mur.

- Le mur ou pilier sur lequel doivent être fixées les enceintes doivent pouvoir supporter 10 kg par vis. Pour fixer les enceintes à un mur, demandez conseil à un entrepreneur en habitation qualifié. Vous risquez d'endommager le mur ou les enceintes si ces dernières ne sont pas correctement fixées.

② Insérez une vis (non fournie) dans le mur.

- Veillez à ce que les vis soient placées à au moins 70 mm du plafond.

③ Installez solidement l'enceinte sur les vis en les insérant dans chaque orifice.

Enceinte avant

Dans cette position, l'enceinte risque de tomber si elle est déplacée vers la gauche ou la droite.

Déplacez l'enceinte de sorte que la vis se trouve dans cette position.

NON

OUI

■ Mise en place des supports d'enceinte

(non fournis)

(Enceintes avant uniquement)

Avant d'acheter les supports, assurez-vous qu'ils remplissent les conditions suivantes.

Notez le diamètre et la longueur nécessaires pour les vis, ainsi que la distance entre les vis indiquée sur le schéma.

• Les supports doivent pouvoir supporter plus de 10 kg.
• Les supports doivent demeurer stables même lorsque les enceintes sont installées en position élevée.

par exemple,

Orifices des vis métalliques

Permettent de fixer les

supports de l'enceinte

Guide de dépannage

Avant de faire une demande de réparation, veuillez vérifier les points suivants. En cas de doute concernant l'un ou l'autre des points à vérifier ou si les solutions proposées dans le tableau ne permettent pas de régler le problème, veuillez contacter votre revendeur pour obtenir des instructions.

Alimentation

Pas d'alimentation.	• Branchez solidement le cordon d'alimentation.	7
L'appareil bascule automatiquement en mode veille.	• La minuterie d'arrêt fonctionnait et a atteint la limite définie.	10

Messages affichés sur l'appareil

L'affichage est foncé.	● Sélectionnez “Bright” dans “FL Dimmer” du menu “Others”.	25
“NO PLAY”	● Vous avez inséré un disque d’un type non pris en charge par l’appareil; insérez un disque pris en charge.● Vous avez inséré un disque vierge.● Vous avez inséré un disque qui n’a pas été finalisé.	12—
“NO DISC”	● Aucun disque n’est inséré: insérez-en un.● Le disque n’est pas inséré correctement: insérez-le correctement.	—14
“OVER CURRENT ERROR”	● Le périphérique USB consomme trop d’énergie. Basculez en mode DVD/CD, retirez le périphérique USB et éteignez l’appareil.	—
“F61”	● Vérifiez les connexions des câbles d’enceinte et corrigez-les.Si le problème n’est toujours pas résolu, consultez votre revendeur.	5
“F76”	● L’alimentation est défectueuse. Consultez votre revendeur.	—
“DVD U11”	● Le disque peut être sale. Nettoyez-le.	13
“ERROR”	● Une commande incorrecte a été effectuée. Consultez les instructions et recommencez.	—
“DVD H□□”“DVD F□□□”□ représente un nombre.	● Il se peut qu’un problème soit survenu. Les numéros qui suivent le “H” et le “F” varient selon l’état de l’appareil. Mettez l’appareil hors tension puis à nouveau sous tension. Vous pouvez également mettre l’appareil hors tension, débrancher le cordon d’alimentation puis le rebrancher.● Si le numéro de service ne disparaît pas, notez-le et contactez le personnel d’un centre de réparation agréé.	——
“D.MIX” clignote. [DVD-A]	● La conversion des signaux multicanaux consiste à transformer les sons 5.1 canaux de certains disques en deux canaux. Le disque contient des signaux un canal ou 5.1 canaux qui peuvent être reproduits de manière fiable.	—
“U70□”□ représente un nombre.Le numéro actuel suivant “U70”dépend de l’état de l’appareil principal.	● Le raccordement HDMI agit de façon inhabituelle.– L’équipement raccordé n’est pas compatible HDMI.– Utilisez les câbles HDMI dotés du logo HDMI (comme présenté en couverture).– Le câble HDMI est trop long.– Le câble HDMI est endommagé.	———
“REMOTE 1” ou “REMOTE 2”	● Faites correspondre les modes de l’appareil principal et de la télécommande. En fonction du numéro affiché (“1” ou “2”), appuyez sur la touche [ENTER] et sur la touche numérique correspondante ([1] ou [2]) en les maintenant enfoncées pendant au moins 2 secondes.	10

Fonctionnement général

Pas de réponse lorsque vous appuyez sur un bouton quel qu'il soit.	Cet appareil ne peut pas lire les disques autres que ceux figurant dans le présent mode d'emploi.Il se peut que l'appareil ne fonctionne pas bien à cause de la foudre, de l'électricité statique ou d'un quelque autre facteur externe. Mettez l'appareil hors tension puis à nouveau sous tension. Vous pouvez également mettre l'appareil hors tension, débrancher le cordon d'alimentation puis le rebrancher.De la condensation s'est formée. Attendez 1 ou 2 heures pour la laisser s'évaporer.	12—
Pas de réponse lorsque vous appuyez sur les touches de la télécommande.	Assurez-vous que les piles sont correctement installées.Les piles sont usées. Remplacez-les par des neuves.Pointez la télécommande vers le capteur de signal de télécommande pour exécuter les commandes.	8811
D'autres produits répondent à la télécommande.	Changez le mode de fonctionnement de la télécommande.	10
Pas d'image ni de son.	Vérifiez le raccordement vidéo ou des enceintes.Vérifiez l'alimentation ou le réglage d'entrée sur l'appareil raccordé et sur l'appareil principal.Assurez-vous que le disque n'est pas vierge.	5,6—
Vous avez oublié votre mot de passe pour le contrôle parental. Rétablissez tous les préréglages d'usine sur l'appareil.	En mode d'arrêt et avec “DVD/CD” comme source, appuyez de manière continue sur la touche [■] (Arrêt) de l'appareil principal et sur la touche [≥10] de la télécommande jusqu'à ce que “Initialised” disparaisse du téléviseur. Éteignez puis rallumez l'appareil.Tous les réglages d'usine sont alors rétablis.	—
La fonction VIERA Link “HDAVI Control” ne répond pas.	Selon l'état du système home cinéma ou de l'appareil raccordé, vous risquez d'avoir à répéter cette même opération pour le bon fonctionnement de cette fonction.	26

Utilisation du disque

Le démarrage de la lecture prend un certain temps.	La lecture peut mettre un certain temps à commencer lorsqu'une piste MP3 contient des données d'image fixe. Le temps de lecture affiché n'est pas exact, même une fois la lecture de la piste commencée. Cela est normal. [MP3]Cela est normal pour les vidéos DivX. [DivX]	——
Les dossiers d'un CD de données ne s'affichent pas correctement.WMA | MP3 | JPEG | MPEG4 | DivX	Les dossiers qui se trouvent au-delà de la huitième couche de l'arborescence sont affichés en tant que huitième couche.	—
Un écran de menu apparaît pendant le saut ou la recherche.VCD	Cela est normal avec les CD vidéo. —
Le menu de commande de lecture ne s'affiche pas. [VCD] avec la commande de lecture	Appuyez deux fois sur [■ STOP] puis appuyez sur [► PLAY].	—
La lecture programmée et la lecture aléatoire ne fonctionnent pas. [DVD-V]	Ces fonctions sont inopérantes avec certains DVD vidéo.	—
La lecture ne démarre pas.	Cet appareil ne lit probablement pas les fichiers WMA et MPEG4 contenant des données d'image fixe.Lors de la lecture de contenu DivX VOD, reportez-vous à la page d'accueil du site sur lequel vous avez acquis le contenu DivX VOD. (Exemple : www.divx.com/vod) [DivX]Si un disque contient des données CD-DA et d'autres formats, la lecture correcte risque de ne pas être possible.	——
La lecture recommence au début de la piste lorsque la piste son est modifiée. [DVD-A]	Cela est normal sur un DVD audio. —
La position des sous-titres est incorrecte.	Réglez la position. (“Subtitle Position” dans Display Menu)	22
Pas de sous-titres.	Affichez les sous-titres. (“Subtitle” dans le Menu principal)Les sous-titres peuvent ne pas s'afficher selon le disque. [DivX]	20—
Le point B est spécifié automatiquement.	Lorsque la fin d'un élément est atteinte, elle est interprétée comme le point B.	—
Je ne peux pas accéder au menu Setup (configuration).	Sélectionnez la source “DVD/CD”.Annulez la lecture de tous les groupes, la lecture programmée et la lecture aléatoire.	—17

Audio

Son déformé.	● Il peut y avoir génération de bruit lors de la lecture des fichiers WMA.● Si vous utilisez la sortie HDMI, les données audio risquent de ne pas sortir des autres bornes.	—
Les effets sont inopérants.	● Aucun effet sonore ne fonctionne quand l'appareil reproduit des signaux Bitstream depuis la borne OPTICAL OUT.● Avec certains disques, les effets audio peuvent être nuls ou atténués.	—
Un bourdonnement est audible pendant la lecture.	● Un cordon d'alimentation secteur ou une lumière fluorescente se trouve près de l'appareil principal.Maintenez les autres appareils et câbles à l'écart de l'appareil principal.	—
Pas de son.	● Il peut y avoir une interruption momentanée du son lorsque vous modifiez la vitesse de lecture.● Le son peut être inaudible selon le mode de création des fichiers. [DivX]● Les données audio risquent de ne pas être entendues si plus de 4 périphériques sont raccordés avec des câbles HDMI. Réduisez le nombre de périphériques raccordés.● Si vous utilisez le raccordement HDMI, vérifiez que “Audio Output” est réglé sur “On” dans le menu “HDMI”.	—
La sélection de la piste audio “2” ne modifie pas le son. DVD-A	● Même si aucune seconde piste son n'est enregistrée, deux chiffres sont normalement affichés.	—


L'image ne s'affiche pas correctement ou disparaît sur l'écran du téléviseur.	L'appareil et le téléviseur n'utilisent pas le même système vidéo. Utilisez un téléviseur multi-système ou PAL.Le système utilisé sur le disque n'est pas le même que celui du téléviseur.- Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC.- Cet appareil peut convertir les signaux NTSC au format PAL 60 pour l'affichage sur un téléviseur PAL ("NTSC Disc Output" dans le menu "Video").Assurez-vous que l'appareil est raccordé directement au téléviseur, sans passer par un magnétoscope.Les chargeurs de téléphone portable peuvent provoquer des interférences.Si vous utilisez une antenne de télévision intérieure, remplacez-la par une antenne extérieure.Le fil d'antenne du téléviseur est trop près de l'appareil. Éloignez-le de l'appareil.Modifiez "Source Select" dans le Picture Menu. DivXLes images risquent de ne pas s'afficher si plus de 4 périphériques sont connectés avec des câbles HDMI. Réduisez le nombre de périphériques raccordés.Quand vous utilisez la borne COMPONENT VIDEO OUT, assurez-vous que la sortie progressive n'est pas sélectionnée quand le téléviseur raccordé n'est pas compatible avec le mode progressif. Appuyez sur la touche [CANCEL] et maintenez-la enfoncée jusqu'à ce que l'image s'affiche correctement. (La sortie doit rebasculer sur "480i" ou "576i".)Quand vous utilisez la borne HDMI AV OUT, assurez-vous que la sortie vidéo qui est incompatible avec le téléviseur raccordé n'est pas sélectionnée. Appuyez sur la touche [CANCEL] et maintenez-la enfoncée jusqu'à ce que l'image s'affiche correctement. (La sortie doit rebasculer sur "480p" ou "576p".)Lorsque vous utilisez la borne SCART (AV), réglez sur "Off" le "Video Mode" dans le menu "HDMI".	——21——212125
L'image s'arrête. DivX	L'image peut s'arrêter si la taille des fichiers DivX dépasse 2 Go.	—
La taille de l'image ne correspond pas à celle de l'écran.	Modifiez "TV Aspect" dans le menu "Video".Changez de format d'image sur le téléviseur. Si cette fonction n'est pas disponible sur le téléviseur, modifiez le "4:3 Aspect" dans le Display Menu.Modifiez le réglage du zoom. ("Just Fit Zoom" ou "Manual Zoom" dans Display Menu)	242222
Le menu ne s'affiche pas correctement.	Rétablissez le rapport de zoom sur "×1.00". ("Manual Zoom" dans Display Menu)Réglez "Subtitle Position" dans Display Menu sur "0".Réglez le paramètre "4:3 Aspect" sur "Normal" dans le Display Menu.	222222
La fonction de zoom automatique ne s'exécute pas correctement.	Désactivez la fonction de zoom du téléviseur.Utilisez les autres rapports de format préréglés ou procédez au réglage manuel.La fonction de zoom risque de ne pas fonctionner correctement, en particulier dans les scènes sombres, et d'être complètement inopérante avec certains types de disque.	——22—
Lors de la lecture d'un disque PAL, l'image est déformée.	Réglez "Transfer Mode" dans Picture Menu sur "Auto".	21

iPod avec station d'accueil universelle pour iPod (en option)

Chargement ou utilisation impossible même lorsque le témoin de la station est allumé.

Vérifiez que l’iPod est fermement raccordé.La batterie de l’iPod est usée. Chargez l’iPod puis recommencez.

30—

HDMI ou vidéo progressive

Une image fantôme apparaît lorsque la sortie progressive ou HDMI est activée.	Ce problème est dû à la méthode de montage du contenu des DVD vidéo. Il devrait disparaître si vous utilisez la sortie entrelacée.Quand vous utilisez la borne COMPONENT VIDEO OUT, réglez le paramètre “Video Output Mode” du Picture Menu sur “480i” ou “576i”. (Vous pouvez également appuyer sur la touche [CANCEL] et la maintenir enfoncée pour basculer sur “480i” ou “576i”.)Quand vous utilisez la borne HDMI AV OUT, réglez le paramètre “Video Output Mode” du Picture Menu sur “480i” ou “576i” indiquée par un signe “×”. Ou, désactivez le raccordement HDMI AV OUT et utilisez d’autres raccordements vidéo. Effectuez les réglages dans l’ordre suivant:1 Dans le menu “HDMI” réglez le paramètre “Video Mode” sur “Off”.2 Dans le Picture Menu, réglez le paramètre “Video Output Mode” sur “480i” ou “576i”. (Vous pouvez également appuyer sur la touche [CANCEL] et la maintenir enfoncée pour basculer sur “480i” ou “576i”.)	2121,25
La sortie de l’image ne s’effectue pas en mode progressif.	Sélectionnez “480p” ou “576p” pour “Video Output Mode” dans Picture Menu.La borne SCART (AV) de l’appareil émet un signal entrelacé même si “PRG” est affiché.	216

(Suite à la page suivante)

Guide de dépannage

Radio

Son déformé ou parasite.“ST” clignote ou ne s’allume pas.	Réglez la position de l’antenne FM.Utilisez une antenne extérieure.	—5
Un battement sonore est perceptible.	Mettez le téléviseur hors tension ou éloignez-le de l’appareil.	—

USB

Impossible de lire le lecteur USB ou son contenu.	Le format du lecteur USB ou de son contenu n'est pas compatible avec le système.La fonction d'hôte USB de ce produit risque de ne pas fonctionner avec certains dispositifs USB.Les périphériques USB ayant des capacités de stockage de plus de 32 Go risquent de ne pas fonctionner dans certains cas.	31—
Le périphérique USB fonctionne lentement.	Un périphérique USB de grande capacité ou contenant des fichiers volumineux est plus long à lire et à afficher sur le téléviseur.	—

Messages affichés sur le téléviseur

“∅”	● L'opération est interdite par l'appareil ou le disque.	—
“Cannot play group xx, content xx” “Cannot display group xx, content xx”	● Vous essayez de lire un groupe ou un contenu incompatible.	—
“Group xx content xx is protected”	● Vous essayez de lire un groupe ou un contenu protégé. Vous ne pouvez pas le lire.	—
“Check the disc”	● Le disque est peut-être encrassé.	13
“This disc may not be played in your region”	● Cet appareil peut lire uniquement les DVD vidéo dont le code de zone est identique à celui indiqué sur le panneau arrière de l'appareil.	Page de couverture
“Due to copyright protection, audio cannot be output from HDMI” [DVD-A]	● En cas de raccordement de matériel qui ne prend pas en charge le CPPM (→ page 39, Glossaire), les données audio d'un disque DVD-Audio protégé contre la copie CPPM ne peuvent être émises depuis la borne HDMI AV OUT.	—
Pas d'affichage à l'écran.	● Dans le menu “Display” sélectionnez “On” dans “On-Screen Messages”.	25
“Authorization Error” [DivX]	● Vous tentez de lire le contenu DivX VOD que vous avez acheté en utilisant un code d'enregistrement différent. Vous ne pouvez pas lire le contenu sur cet appareil.	19
“Rented Movie Expired” [DivX]	● Le nombre de lectures restant du contenu DivX VOD est nul. Vous ne pouvez pas le lire.	19
L'économiseur d'écran de l'appareil principal demeure	● Avec un raccordement HDMI, les informations audio/vidéo sont constamment transférées entre l'appareil principal et le téléviseur quelle que soit la source sélectionnée sur l'appareil principal. Cela est normal.	—

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilisez aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie.

N'utilisez aucune source d'alimentation CC. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Veillez à ne pas laisser tomber d'objets métalliques dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement.

Veillez à ne pas renverser de liquide dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement. Le cas échéant, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur. Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. En cas d'interruption du son, de non allumage des témoins, d'apparition de fumée ou de tout autre problème non mentionné dans ce mode d'emploi, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée.

Fabriqué sous licence de Dolby Laboratories.

Les termes Dolby et Pro Logic, ainsi que le sigle double D sont des marques commerciales de Dolby Laboratories.

"DTS" et "DTS Digital Surround" sont des marques déposées de DTS, Inc.

Brevets américains n° 6,836,549; 6,381,747; 7,050,698; 6,516,132; et 5,583,936.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américains et d'autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision. Elle n'est destinée qu'à une utilisation domestique ou à d'autres visualisations limitées sauf autorisation contraire de Macrovision. L'analyse par rétrotechnique et le désossage sont interdits.

Windows Media et le logo Windows sont soit des marques de Microsoft Corporation, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet appareil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers.

WMA est un format de compression mis au point par Microsoft Corporation. La qualité sonore est identique à celle du MP3 mais les fichiers sont de plus petite taille.

Ce produit est commercialisé conformément à la licence MPEG-4 Patent Systems Portfolio License pour une utilisation personnelle et non commerciale par un consommateur, pour (i) coder du contenu vidéo conformément à la norme MPEG-4 Visual ("MPEG-4 Video") et/ou (ii) décoder du contenu vidéo MPEG-4 encodé par un consommateur dans le cadre d'une activité personnelle et non commerciale et/ou obtenue par le biais d'un fournisseur vidéo agréé par MPEG LA pour fournir du contenu vidéo MPEG-4. Aucune licence n'est octroyée ou n'implique une autre utilisation. Les informations complémentaires sur les utilisations promotionnelles, internes ou commerciales et sur la concession de licence sont disponibles auprès de MPEG LA, LLC. Voir http://www.mpegla.com.

HighMAT et le logo HighMAT sont des marques de commerce ou des marques de commerce déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Produit DivX® Certified.

Compatibilité en lecture avec toutes les versions du format vidéo DivX® (y compris DivX® 6) avec lecture standard des fichiers média DivX®.

DivX, DivX Certified et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

HDAVI Control™ est une marque de commerce de Matsushita Electric Industrial Co., Ltd.

iPod est une marque de Apple Inc., déposée aux USA et dans d'autres pays.

SECTION AMPLIFICATEUR

Mode enceinte Dolby Virtual Speaker (RMS)

Canal avant

45 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal du caisson de basse

50 W par canal (6 Ω), 100 Hz, distorsion harmonique totale 10 %

Puissance totale 140 W

Mode enceinte Dolby Virtual Speaker (DIN)

Canal avant

25 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 1 %

Canal du caisson de basse

30 W par canal (6 Ω), 100 Hz, distorsion harmonique totale 1 %

Puissance totale 80 W

SECTION TUNER FM, BORNES

Stations mémorisées 30 stations FM

Modulation de fréquence (FM)

Plage de fréquences 87,50 MHz à 108,00 MHz (par pas de 50 kHz)

Bornes d'antenne 75 Ω (asymétrique)

Entrée/sortie audio numérique

Entrée numérique optique Borne optique

Fréquence d'échantillonnage

Sortie numérique optique Borne optique

Prise de casque

Borne Stéréo, prise de 3,5 mm

Sensibilité 100 mV, 1,4

kΩ

Borne Stéréo, prise de 3,5 mm

Port USB

Norme USB USB 2.0 ultra rapide

Format de fichiers multimédia pris en charge

MP3 (*.mp3)

WMA (*.wma)

JPEG (*.jpg) (*.jpeg)

MPEG4 (*.asf)

Système de fichiers du périphérique USB

Puissance maximale du port USB

FAT12, FAT16, FAT32

Max 500 mA

SECTION DISQUES

Disques lus (8 cm ou 12 cm)

(1) DVD (DVD-Vidéo, DVD audio, DivX ^5,6 )

(2) DVD-RAM (DVD-VR, MP3×2,5, JPEG*4,5, MPEG4*5,7, DivX*5,6)

(3) DVD-R (DVD-Video, DVD-VR, MP3 ^2,5 , JPEG ^4,5 , MPEG4 ^5,7 , DivX ^5,6 )

(4) DVD-R DL (DVD-Vidéo, DVD-VR)

(5) DVD-RW (DVD-Video, DVD-VR, MP3 ^2,5 , JPEG ^4,5 , MPEG4 ^5,7 , DivX ^5,6 )

(6) +R/+RW (Vidéo)

(7) +R DL (Vidéo)

(8) CD, CD-R/RW [CD-DA, Vidéo-CD, SVCD ¹ , MP3 ^2,5 , WMA ^3,5 , JPEG ^4,5 , MPEG4 ^5,7 , DivX ^*5,6 , HighMAT niveau 2 (Audio et Image)]

^*1 Conforme à la norme IEC62107

^※2 MPEG-1 Layer 3, MPEG-2 Layer 3

^*3 Windows Media Audio Ver.9.0 L3 Non compatible avec Multiple Bit Rate (MBR)

⁴ Fichiers Exif Ver 2.1 JPEG Baseline

Résolution d'image : entre 160×120 et 6144×4096 pixels (sous-échantillonnage 4:0:0, 4:2:0, 4:2:2 ou 4:4:4). Il est possible que les images très longues et étroites ne s'affichent pas.

^*5 Nombre maximal total combiné de contenu et groupes audio, vidéo et d'images dont la reconnaissance est possible : 4000 éléments audio, vidéo et d'images et 400 groupes.

⁶ Lit toutes les versions de vidéo DivX (notamment les DivX 6) et effectue la lecture standard des fichiers multimédia DivX . Certifié conforme au profil de home cinéma DivX.

7 Données MPEG4 enregistrées avec un caméscope Panasonic SD multi et enregistreurs de DVD vidéo Conformes aux spécifications SD VIDEO (norme ASF)/système vidéo MPEG4 (Simple Profile)/système audio G.726

Capteur

Longueur d'onde (DVD/CD)

662/785 nm

Puissance laser (DVD/CD)

CLASSE 1/CLASSE 1M

Sortie audio (Disque)

Nombre de canaux

2.1 canaux (FL, FR, SW)

SECTION VIDÉO

Système vidéo PAL625/50, PAL525/60, NTSC

Sortie vidéo composite

Niveau de sortie 1 V c-à-c (75 Ω)

Borne Prise péritel (1 système)

Sortie S-vidéo

Niveau de sortie Y 1 V c-à-c (75 Ω)

Niveau de sortie C PAL; 0,3 V c-à-c (75 Ω)

NTSC; 0,286 V c-à-c (75 Ω)

Borne Prise péritel (1 système)

Sortie vidéo composantes

Niveau de sortie Y 1 V c-à-c (75 Ω)

Niveau de sortie PB 0,7 V c-à-c (75 Ω)

Niveau de sortie PR 0,7 V c-à-c (75 Ω)

Borne Prise à broche (Y: verte, PB: bleue, PR: rouge) (1 système)

Sortie vidéo RGB

Niveau de sortie R 0,7 V c-à-c (75 Ω)

Niveau de sortie G 0,7 V c-à-c (75 Ω)

Niveau de sortie B 0,7 V c-à-c (75 Ω)

Borne Prise péritel (1 système)

Sortie HDMI AV

Borne Connecteur de type A (19 broches)

HDAVI Control

Cet appareil prend en charge la fonction "HDAVI Control 2".

SECTION ENCEINTES

Enceintes avant SB-HF100

Type 2 voies, système 3 enceintes (Bass reflex)

Enceinte(s) Impédance 6 Ω

1. Haut-parleur de graves à cône de 6,5 cm ×2
2. Haut-parleur d'aigus à cône de 6 cm

Puissance d'entrée maximale (IEC) 250 W ⁸ (Max)

Niveau de pression sonore 83 dB/W (1,0 m)

Plage de fréquences 80 Hz à 25 kHz (-16 dB)

93 Hz à 22 kHz (-10 dB)

Dimensions (L×H×P) 121 mm×328 mm×129 mm

Poids 1,7 kg

Caisson de basse SB-HWX50

Type 1 voie, système 1 enceinte (type Kelton)

Enceinte(s) Impédance 6 Ω

1. Haut-parleur de graves à cône de 16 cm
2. Radiateur passif 25 cm

Puissance d'entrée maximale (IEC) 250 W (Max)

Niveau de pression sonore 78 dB/W (1,0 m)

Plage de fréquences 35 Hz à 200 Hz (-16 dB)

40 Hz à 198 Hz (-10 dB)

Dimensions (L×H×P) 181 mm×361 mm×315 mm

Poids 4,7 kg

GÉNÉRALITÉS

Alimentation CA 230 V, 50 Hz

Plage de température de fonctionnement 0 °C à +40 °C

Plage d'humidité de fonctionnement

35 % à 80 % HR (sans condensation)

Consommation en mode veille environ 0,3 W

*8 Données obtenues avec l'amplificateur équipé d'un filtre passe haut

Remarque

1. Les spécifications sont sujettes à modification sans préavis. Les poids et les dimensions sont approximatifs.
2. La distorsion harmonique totale est calculée avec un analyseur de spectre numérique.

Glossaire

Système de protection contre la copie, utilisé pour les fichiers DVD-Audio. Cet appareil prend en charge le CPPM.

Décodeur

Un décodeur ramène les signaux audio codés des disques DVD à leur format normal. Cette opération est appelée décodage.

DivX

DivX est une technologie multimédia populaire créée par DivX, Inc. Les fichiers multimédia DivX comportent une vidéo ultra compressée et une qualité visuelle élevée sur une taille de fichier relativement petite.

Dolby Digital

Méthode de codage des signaux numériques, développée par Dolby Laboratories. Outre le signal audio stéréo (2 canaux), ces signaux peuvent également être un son 5.1 canaux.

Fusion des canaux (down-mixing)

Sur certains disques, processus de remixage de l'audio 5.1 canaux (son surround) en deux canaux. Quand vous souhaitez écouter le son d'un DVD avec une piste surround numérique en 5.1 canaux via les enceintes de votre téléviseur, le son fusionné sera émis.

Certains DVD-Audio ne permettent pas la fusion de tout ou partie de leur contenu. Lors de la lecture de tels disques, totale ou partielle, à moins que le nombre d'enceintes connectées ne soit le même que celui précisé dans les spécifications de canaux de disque, le son ne sera pas reproduit correctement.

DTS (Digital Theater Systems)

Ce système surround est utilisé dans de nombreuses salles de cinéma, aux quatre coins du globe. La séparation entre les canaux est relativement importante. Il est donc possible d'obtenir des effets sonores réalistes.

Plage dynamique

Il s'agit de la différence entre le niveau sonore le plus bas, audible au-dessus du bruit de l'appareil, et le niveau sonore le plus élevé avant distorsion.

Film et vidéo

Les DVD-Vidéo sont enregistrés en utilisant le film ou la vidéo. Cet appareil peut déterminer le type utilisé et utilise alors la méthode de sortie progressive la plus adaptée.

Film : enregistré au rythme de 25 images par seconde (disques PAL) ou 24 images par seconde (disques NTSC) (ainsi que les disques NTSC enregistrés au rythme de 30 images par seconde). Convient généralement aux films de cinéma.

Vidéo : enregistrée au rythme de 25 images/50 trames par seconde (disques PAL) ou 30 images/60 trames par seconde (disques NTSC). Convient généralement aux programmes de théâtre télévisé ou d'animation.

Image fixe et trame fixe

Les images animées des films sont obtenues par assemblage d'images fixes. Environ 30 images sont affichées par seconde.

Une image est composée de deux trames. Un téléviseur ordinaire affiche ces trames l'une après l'autre pour créer des images.

Une image fixe est affichée lorsque vous mettez un film sur pause. Une image fixe est composée de deux trames alternées, si bien que l'image peut paraître floue, mais la qualité générale est élevée.

Une trame fixe n'est pas floue, mais elle ne comporte que la moitié des informations d'une image fixe, de sorte que la qualité d'image est inférieure.

L'HDMI est une interface numérique de nouvelle génération des produits électroniques grand public. Contrairement aux raccordements classiques, elle transmet par un seul câble des signaux audio et vidéo numériques non compressés. Cet appareil prend en charge la sortie vidéo haute définition (720p, 1080i, 1080p) depuis la borne HDMI AV OUT. Un téléviseur compatible haute définition est nécessaire pour bénéficier d'une vidéo haute définition.

Système utilisé pour la compression et/ou le décodage des images fixes en couleur. Les avantages du JPEG sont une moindre détérioration de la qualité d'image par rapport au degré de compression.

PCM linéaire (modulation par impulsions codées)

Il s'agit de signaux numériques non compressés, similaires à ceux des CD.

MP3 (MPEG Audio Layer 3)

Méthode de compression audio permettant de compresser l'audio à environ 1/10 de sa taille sans perte significative de la qualité audio.

MPEG4

Système de compression principalement utilisé pour les appareils mobiles et les réseaux, permettant un enregistrement hautement efficace à un faible débit binaire.

Commande de lecture (PBC)

Si un CD vidéo dispose de la commande de lecture, vous pouvez sélectionner les scènes et les informations à l'aide de menus.

Progressif/entrelacé

La norme de signal vidéo PAL comporte 576 lignes de balayage entrelacées (i), alors que le balayage progressif, appelé 576p, utilise deux fois plus de lignes de balayage. Pour la norme NTSC, on parle respectivement de 480i et de 480p.

En utilisant une sortie progressive, vous pouvez profiter des vidéos enregistrées en haute résolution comme les DVD-Vidéo.

Votre téléviseur doit être compatible pour bénéficier de la vidéo progressive.

Fréquence d'échantillonnage

L'échantillonnage est le processus de conversion en chiffres (codage numérique) de hauteurs d'échantillons d'ondes sonores (signal analogique) pris à des périodes prédéfinies. La fréquence d'échantillonnage est le nombre d'échantillons par seconde. Par conséquent, des nombres plus importants signifient une reproduction plus fiable du son original.

WMA (Windows Media™ Audio)

WMA est un format de compression mis au point par Microsoft Corporation. La qualité sonore est identique à celle du MP3 mais les fichiers sont de plus petite taille.

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte

désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.
