Type de produit	Station d'accueil
Marque	Pioneer
Modèle	XW-NAS3
Dimensions (L x P x H)	180 x 120 x 70 mm
Poids	0,8 kg
Alimentation	Adaptateur secteur 12 V CC, 1,5 A
Consommation électrique	18 W (en fonctionnement)
Compatibilité	iPod (connecteur 30 broches), iPhone (1ère génération)
Connectivité	Sortie audio RCA, port iPod/iPhone, entrée auxiliaire
Fonctions principales	Lecture audio, charge de l'appareil connecté, télécommande incluse
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Télécommande, adaptateur secteur, câble audio disponibles
Informations générales	Garantie 1 an, fabriqué en Chine

FOIRE AUX QUESTIONS - XW-NAS3 PIONEER

Quels appareils sont compatibles avec la station d'accueil Pioneer XW-NAS3 ?

La station d'accueil Pioneer XW-NAS3 est principalement compatible avec les iPod et iPhone de première génération équipés du connecteur 30 broches. Les modèles plus récents avec connecteur Lightning nécessitent un adaptateur.

Puis-je utiliser le XW-NAS3 avec un iPad ?

Non, l'iPad n'est pas pris en charge car le socle n'est pas conçu pour sa taille et son poids. Utiliser un iPad pourrait endommager la station.

Comment connecter la station d'accueil à un système audio ?

La station dispose d'une sortie audio RCA (stéréo). Connectez-la à l'entrée auxiliaire de votre amplificateur ou chaîne hi-fi à l'aide d'un câble RCA (non fourni).

La station d'accueil charge-t-elle l'appareil connecté ?

Oui, le XW-NAS3 charge automatiquement l'iPod ou l'iPhone lorsqu'il est connecté. Assurez-vous que l'adaptateur secteur est branché.

Puis-je utiliser le XW-NAS3 sans télécommande ?

Oui, vous pouvez contrôler la lecture directement depuis l'appareil connecté. La télécommande offre toutefois des fonctions supplémentaires comme le réglage du volume.

Que faire si la station ne détecte pas mon iPod ?

Vérifiez que le connecteur est propre et que l'appareil est correctement inséré. Essayez de redémarrer l'iPod. Si le problème persiste, testez avec un autre appareil pour identifier la cause.

Y a-t-il une sortie vidéo sur le XW-NAS3 ?

Non, le Pioneer XW-NAS3 est une station d'accueil audio uniquement. Il ne fournit pas de sortie vidéo.

Quelle est la puissance de sortie audio de la station ?

La puissance de sortie n'est pas spécifiée, mais elle est conçue pour un usage domestique. Pour un meilleur rendu, utilisez des enceintes amplifiées ou une chaîne hi-fi.

Comment nettoyer la station d'accueil ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. Pour le connecteur, utilisez une brosse antistatique douce. Évitez les liquides.

Où puis-je trouver un adaptateur secteur de remplacement ?

Vous pouvez commander un adaptateur secteur compatible (12V, 1.5A, connecteur cylindrique) auprès de revendeurs agréés Pioneer ou sur des sites de pièces détachées. Vérifiez la polarité.

MODE D'EMPLOI XW-NAS3 PIONEER

Découvrez les nombreux avantages offerts en enregistrant votre produit en ligne maintenant sur http://www.pioneer.fr (ou http://www.pioneer.eu).

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représenter un risque d'électrocution pour les êtres humains.

ATTENTION

DANGER D'ELECTROCUTION NE PAS OUVRIR

ATTENTION :

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

D3-4-2-1-1_A1_Fr

AVERTISSEMENT

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3_A1_Fr

AVERTISSEMENT

Avant de brancher l'appareil pour la première, lisez attentivement la section suivante.

La tension de l'alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l'appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau inférieur.

D3-4-2-1-4* A1 Fr

AVERTISSEMENT

Pour éviter les risques d'incendie, ne placez aucune flamme nue (telle qu'une bougie allumée) sur l'appareil.

D3-4-2-1-7a_A1_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

D3-4-2-1-7c*_A1_Fr

PRÉCAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 20 cm sur le dessus, 10 cm à l'arrière et 10 cm de chaque côté).

AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis épais ou un lit.

D3-4-2-1-7b* A1 Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie.

K041_A1_Fr

Lorsque vous utilisez ce produit, vérifiez les informations concernant la sécurité sous l'appareil.

D3-4-2-2-4_B1_Fr

Information à destination des utilisateurs sur la collecte et l'élimination des équipements et batteries usagés

(Marquage pour les équipements)

(Exemples de marquage) pour les batteries

Ces symboles qui figurent sur les produits, les emballages et/ou les documents d'accompagnement signifient que les équipements électriques et électroniques et batteries usagés ne doivent pas être jetés avec les déchets ménagers et font l'objet d'une collecte sélective.

Pour assurer l'enlèvement et le traitement appropriés des produits et batteries usagés, merci de les retourner dans les points de collecte sélective habilités conformément à la législation locale en vigueur.

En respectant les circuits de collecte sélective mis en place pour ces produits, vous contribuerez à économiser des ressources précieuses et à prévenir les impacts négatifs éventuels sur la santé humaine et l'environnement qui pourraient résulter d'une mauvaise gestion des déchets.

Pour plus d'information sur la collecte et le traitement des produits et batteries usagés, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.

Ces symboles ne sont valables que dans les pays de l'Union Européenne. Pour les pays n'appartenant pas à l'Union Européenne :

Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d'élimination appropriées.

K058a_A1_Fr

Si la fiche d'alimentation secteur de cet appareil ne convient pas à la prise secteur à utiliser, la fiche doit être remplacée par une appropriée. Ce remplacement et la fixation d'une fiche secteur sur le cordon d'alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu'elle est éliminée correctement après sa dépose. L'appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-1a_A1_Fr

ATTENTION

L'interrupteur Ⓧ STANDBY/ON de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances). D3-4-2-2-2a*_A1_Fr

NOTE IMPORTANTE SUR LE CABLE D'ALIMENTATION

Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement.

Nous vous remercions d'avoir acheté ce produit Pioneer.

Veuillez lire attentivement ce mode d'emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Table des matières

01 Avant de commencer

Contenu de la boîte....5

Avant d'utiliser la télécommande ..... 5

Remplacement de la pile ..... 5

Utilisation de la télécommande ..... 6

Installation de l'appareil 6

Branchement 6

02 Commandes et afficheur

Télécommande 7

Panneau avant/supérieur....7

03 Lecture de iPod

Vérifiez quels modèles d'iPod sont pris en charge 8

Connexion de votre iPod ....8

Connexion de votre téléviseur. 9

Lecture de votre iPod 10

Utilisation des commandes de tonalité .... 10

04 ADAPTATEUR Bluetooth® pour profiter de la musique sans fil

Lecture de musique sans fil ..... 12

Fonctionnement par télécommande ..... 12

Raccordement de l'ADAPTATEUR Bluetooth optionnel....13

Réglage du code PIN 13

Pairage de l'ADAPTATEUR Bluetooth et d'un périphérique à technologie sans fil Bluetooth 13

Ecoute de contenus musicaux d'un périphérique à technologie sans fil Bluetooth avec votre système .... 14

05 Autres raccordements

Connexion d'appareils auxiliaires ..... 15

06 Informations supplémentaires

Guide de dépannage.... 16

Réinitialisation du système ..... 17

À propos de l'iPod....17

Spécifications 18

Nettoyage de l'appareil 18

Chapitre 1 :

Avant de commencer

Contenu de la boîte

Veuillez confirmer que les accessoires suivants sont présents dans la boîte quand vous l'ouvrez.

• Télécommande
  • Support de télécommande
• Pile lithium (CR2025)
  • Cordon d'alimentation
• Chiffon de nettoyage
• Carte de garantie
• Mode d'emploi (ce document)

Avant d'utiliser la télécommande

La télécommande se trouve déjà dans le support de télécommande au moment de l'expédition.

La pile fournie avec cet appareil est conservée dans le boîtier à pile.

- Veuillez retirez le film protecteur du boîtier à pile.

Si vous remarquez une diminution de la portée de fonctionnement, remplacez la pile (voir ci-dessous).

Remplacement de la pile

Pour remplacer la pile, utilisez une pile lithium CR2025 en vente dans le commerce.

1 Poussez le loquet d'ouverture vers la gauche pour ouvrir le boîtier à pile.

2 Retirez le boîtier à pile.

3 Enlevez la pile du boîtier.

4 Placez une pile neuve dans le boîtier.

Assurez-vous que le côté ⊕ de la pile est tourné vers le haut quand vous la placez à l'endroit prévu.

Attention

Lorsque vous utilisez des piles lithium, veuillez tenir compte des précautions suivantes :

• Il y a un risque d'explosion si la pile n'est pas correctement remplacée. Assurez-vous de les remplacer uniquement par le même type de pile ou un type équivalent recommandé par le fabricant.
• Jetez les piles usées immédiatement après les avoir remplacées. Gardez-les hors de portée des enfants.
• En cas d'ingestion, veuillez contacter immédiatement un médecin.
• Les piles lithium présentent des risques de feu ou de brûlures chimiques si elles sont mal employées. Ne les démontez pas, ne les chauffez pas à plus de 100 °C ni ne les incinérez.

Avant de commencer

- Enlevez la pile de l'appareil si vous prévoyez de ne pas l'utiliser pendant un mois ou plus.

- Lorsque vous jetez des piles / batteries usées, veuillez vous conformer aux normes gouvernementales ou environnementales en vigueur dans votre pays ou région.

• AVERTISSEMENT

N'utilisez ni ne conservez les piles sous la lumière directe du soleil ou dans un endroit excessivement chaud, comme une voiture ou à proximité d'un appareil de chauffage. Les piles risqueraient de fuir, de surchauffer, d'exploser ou de s'enflammer. Leur durée de vie ou leur performance pourrait également être réduite.

Utilisation de la télécommande

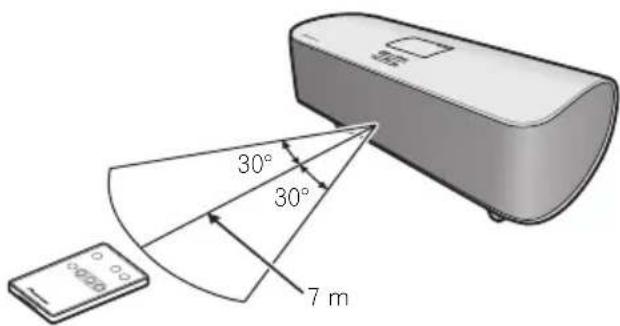

La télécommande a une portée d'environ 7 mètres avec un angle de 30° par rapport au capteur de télécommande.

Gardez à l'esprit ce qui suit lorsque vous utilisez la télécommande :

- Assurez-vous de l'absence d'obstacles entre la télécommande et le capteur de l'appareil.

- La télécommande risque de ne pas fonctionner correctement si la lumière du soleil ou une lampe fluorescente puissante éclaire le capteur de l'appareil.

- Les télécommandes de différents appareils peuvent interférer entre elles. Evitez d'utiliser des télécommandes commandant d'autres équipements situés à proximité de cet appareil.

- Remplacez les piles lorsque vous constatez une diminution de la portée de fonctionnement de la télécommande.

Installation de l'appareil

- Lors de l'installation de l'appareil, assurez-vous que ce dernier est posé sur une surface plane et stable.

N'installez pas l'appareil dans les endroits suivants :

• sur un téléviseur couleur (les images à l'écran pourraient être déformées)
• à proximité d'une platine à cassettes (ou d'un appareil qui produit un champ magnétique). Le son pourrait s'en trouver affecté.
  -à la lumière directe du soleil
  -à l'humidité
• à des températures extrêmes
• en présence de vibrations ou autres mouvements
• à la poussière
• à la fumée ou aux émanations graisseuses (cuisine par ex.)

Branchement

Après avoir terminé de faire tous les branchements, branchez l'appareil sur une prise secteur murale.

1 Branchez le cordon d'alimentation fourni sur la prise AC IN située à l'arrière de cet appareil.
2 Branchez l'autre extrémité sur une prise secteur murale.

Important

- Avant d'effectuer ou de modifier les raccordements, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur.

Chapitre 2 :

Commandes et afficheur

Télécommande

1 ⏻ STANDBY/ON

Cette touche permet de mettre l'appareil en mode de veille et sous tension.

2 INPUT

Utilisez ces touches pour sélectionner une source d'entrée. Appuyez répétitivement sur cette touche pour choisir l'iPod, l'ADAPTATEUR Bluetooth ^1 et l'entrée extérieure.

3 VOLUME +/-

Permet de régler le volume d'écoute.

4 Touches de commande de la lecture

Utilisez ces touches pour commander un iPod ou un périphérique à technologie sans fil Bluetooth avec cette télécommande (page 10, 14).

Panneau avant/supérieur

1 Enceintes

2 Prise de connexion iPod

3 ⏻ STANDBY/ON

Cette touche permet de mettre l'appareil en mode de veille et sous tension.

4 Indicateur d'alimentation

5 INPUT SELECTOR

Utilisez ces touches pour sélectionner une source d'entrée. Appuyez répétitivement sur cette touche pour choisir l'iPod, l'ADAPTATEUR Bluetooth ^1 et l'entrée extérieure.

6 VOLUME +/-

Permet de régler le volume d'écoute.

7 Indicateur de l'ADAPTATEUR Bluetooth

8 Capteur de télécommande

9 Indicateur d'iPod

Remarque

1 Quand l'ADAPTATEUR Bluetooth n'est pas branché sur le port ADAPTER PORT, le mode d'entrée de l'ADAPTATEUR Bluetooth ne peut pas être sélectionné même si vous appuyez sur INPUT.

Chapitre 3 :

Lecture de iPod

De plus, en connectant votre iPod à ce système d'enceintes, vous pouvez profiter d'un son numérique de grande qualité directement à partir de votre iPod. Ces enceintes peuvent aussi être raccordées à un téléviseur, vous permettant de voir les images de votre iPod.

La lecture et le réglage du niveau de volume pour la musique et les images de l'iPod peuvent être réalisés à partir de cet appareil ou de l'iPod lui-même.

Vérifiez quels modèles d'iPod sont pris en charge

Ce système est compatible avec la lecture audio et vidéo de l'iPod nano 3e génération et supérieure, iPod classic et iPod touch. Il prend aussi en charge la lecture audio de l'iPod nano deuxième génération. ^1

Utilisez toujours la version la plus récente disponible du logiciel d'iPod. La compatibilité peut dépendre en fonction de la version du logiciel utilisé. Vous pouvez vérifier la version de votre logiciel sur votre iPod de la façon suivante:

1 Sélectionnez 'Settings' sur le menu principal.

2 Sélectionnez 'About'.

La version du logiciel est affichée.

- Consultez le site Web d'Apple au sujet des versions les plus récentes du logiciel et des instructions sur la mise à jour de votre version.

Note

- Lors de l'utilisation d'un iPod non pris en charge par cet appareil, utilisez un câble en vente dans le commerce pour connecter l'iPod au connecteur AUDIO IN de cet appareil.

Connexion de votre iPod

Attention

- Pour éviter tout dommage lors de la connexion d'un iPod, utilisez toujours l'adaptateur de Dock fourni avec votre iPod ou un adaptateur de Dock en vente dans le commerce et conçu spécialement pour votre modèle de iPod.

Remarque

• Certaines fonctions peuvent ne pas être accessibles en fonction du modèle et de la version du logiciel.
• iPod a une licence pour la reproduction de contenus non protégés ou de contenus que l'utilisateur est autorisé à reproduire légalement.
• Les fonctions telles que l'égaliseur ne peuvent pas être commandées en utilisant ce système, et nous recommandons de mettre l'égaliseur hors service avant la connexion.
• Pioneer ne peut être en aucun cas tenu responsable pour toute perte directe ou indirecte liée à un problème ou une perte des données enregistrées à la suite d'une défaillance de l'iPod.
• Quand vous raccordez un iPod, utilisez le menu 'Speaker' et l'option 'Backlight' pour régler la fonction de rétroéclairage de l'iPod. Cela ne concerne pas l'iPod touch.

1 Attachez l'adaptateur de Dock à la prise de connexion située sur le panneau supérieur de cet appareil.

- Aucun adaptateur de Dock n'est fourni avec cet appareil.

Lors de la fixation de l'adaptateur de Dock, assurez-vous d'orienter correctement les directions avant-arrière de l'adaptateur de Dock. Pour attacher l'adaptateur de Dock, placez d'abord les parties saillantes de la face avant de l'adaptateur dans les creux correspondants de la prise de connexion d'iPod et poussez pour insérer. Lors de la fixation de l'adaptateur, faites attention de ne pas abimer les connecteurs.

2 Raccordez votre iPod.

Connexion de votre téléviseur

Pour regarder les images de l'iPod sur un téléviseur, faites une connexion en utilisant un câble vidéo composite ou un câble vidéo en composantes.

• Lors de l'utilisation d'un câble vidéo en composantes pour les connexions, il est nécessaire de régler la sortie vidéo de l'appareil. Reportez-vous à Réglage de la sortie vidéo à la page 10.
• Quand un iPod est raccordé à cet appareil, le réglage de sortie du téléviseur est réglé automatiquement sur ON (en service). Pendant qu'il est raccordé, l'iPod peut être utilisé pour modifier le réglage de sortie du téléviseur. ^1

Attention

- Avant d'effectuer ou de modifier les raccordements, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur. Les connexions doivent se faire en tout dernier.

Remarque

1 • Cette fonction est limitée aux modèles d'iPod possédants des réglages de sortie de téléviseur.
- Quand l'iPod est déconnecté de cet appareil, le réglage de sortie de téléviseur de l'iPod retourne à son réglage d'origine.

Réglage de la sortie vidéo

Réglez la sortie vidéo sur cet appareil en fonction de la méthode utilisée pour connecter le téléviseur. ^1

- Réglage par défaut : Composite

1 Mettez l'appareil en veille.

2 Appuyez sur INPUT sur la télécommande et maintenez enfoncé pendant trois secondes.

L'indicateur d'iPod clignote deux fois et la sortie vidéo est changée sur Composantes. Quand vous répétez l'étape 2, l'indicateur iPod clignote une fois et la sortie vidéo est changée sur Composite.

Lecture de votre iPod

Attention

- Quand votre iPod est connecté à cet appareil et que vous souhaitez commander l'iPod en le touchant directement, assurez-vous de tenir solidement l'iPod avec l'autre main pour éviter un mauvais fonctionnement causé par un mauvais contact.

Quand un iPod est raccordé à cet appareil, l'indicateur d'iPod clignote pendant que l'appareil vérifie la connexion avec l'iPod et obtient les données de l'iPod. Quand vous appuyez sur INPUT pour changer l'entrée sur l'iPod, la connexion terminée et l'indicateur d'iPod reste allumé. ^2

La lecture et le réglage du niveau de volume pour la musique et les images de l'iPod peuvent être réalisés à partir de cet appareil ou de l'iPod lui-même.

- Lors de l'utilisation de l'iPod pour régler le volume sonore, le réglage appliqué uniquement au son produit par les enceintes de cet appareil. ^3 Si l'iPod est déconnecté de cet appareil, le volume sonore de l'iPod revient à son réglage d'origine.

Les opérations suivantes sont possibles pour l'iPod en utilisant la télécommande.

Touches Leur rôle

▶/II Démarre la lecture normale et active/désactive la mise en pause de la lecture.
I◀◀◀◀	Appuyez sur cette touche pour sauter au début du fichier en cours, puis aux fichiers précédents. Maintenez cette touche enfoncée pour lancer le défilement rapide arrière.
▶▶▶▶I	Appuyez sur cette touche pour sauter au fichier suivant. Maintenez cette touche enfoncée pour lancer le défilement rapide avant.
VOLUME+/-	Permet de régler le volume d'écoute.

Utilisation des commandes de tonalité

Réglez la tonalité du son. Le réglage est réalisé à partir de l'écran de l'iPod. ^3 Les réglages réalisés ici sont réfléchis dans les réglages des BASS/TREBLE (graves/aigus) de cet appareil.

Remarque

1 • Arrêtez la lecture vidéo du iPod avant de changer le réglage de sortie vidéo. Le mode de réglage ne peut pas être changé pendant la lecture ou une pause.
- Pendant la procédure de réglage de la sortie vidéo, si vous n'appuyez sur aucune touche pendant 3 minutes, le réglage est annulé et l'appareil retourne en mode veille.
2 Si un iPod est connecté quand cet appareil est en mode veille, il se met sous tension et l'entrée de l'iPod est sélectionnée automatiquement.
3 Ces réglages sont appliqués à toutes les entrées de l'appareil.

iPod nano ou iPod classic:

1 Sélectionnez 'Speaker' sur le menu principal.
2 Sélectionnez 'Tone control'.
3 Sélectionnez un réglage.

iPod touch ^1 :

1 Sélectionnez 'Settings' sur le menu principal.
2 Sélectionnez 'Speaker'.
3 Sélectionnez 'Tone control'.
4 Sélectionnez un réglage.

Sélectionnez un des paramètres suivants :

• Flat – Rétablissement du son à son état naturel.
• Bass ON – Accentuation des sons graves.
• Treble ON – Accentuation des sons aigus.
• Bass/Treble ON – Accentuation des sons graves et aigus.

Important

Si l'indicateur d'alimentation et l'indicateur d'iPod clignotent simultanément, c'est qu'il y a un problème de connexion. Effectuez les vérifications suivantes et prenez les mesures nécessaires:

• Vérifiez si l'iPod est pris en charge par cet appareil.
• Reconnectez l'iPod et l'appareil. Si cela ne fonctionne pas, essayez de refaire les réglages de l'iPod.
• Mettez à jour le logiciel de l'iPod à la dernière version.

Si l'iPod ne peut pas être utilisé, vérifiez les points suivants:

• L'iPod est-il raccordé correctement? Reconnectez l'iPod à l'appareil.
• L'iPod est-il bloqué? Essayez de réinitialiser l'iPod et de le reconnecter à l'appareil.

Note

• L'iPod se charge chaque fois qu'il est connecté à cet appareil. (C'est aussi valable quand l'appareil se trouve en mode veille.)
• Chaque fois qu'un iPod est connecté à cet appareil, mettre l'appareil sous tension ou changer l'entrée sur iPod permet de démarrer la lecture de l'iPod automatiquement.
• Quand l'entrée est changée de l'iPod sur une autre fonction, la lecture de l'iPod s'arrête automatiquement.
• Si l'appareil est mis en veille quand un iPod est connecté, l'iPod est mis hors tension automatiquement.

Remarque

1 Ce réglage peut ne pas être pris en charge en fonction de la version du logiciel de l'iPod touch software version.

Chapitre 4 :

ADAPTATEUR Bluetooth® pour profiter de la musique sans fil

Lecture de musique sans fil

Lorsque l'ADAPTATEUR Bluetooth (modèle Pioneer n° AS-BT100) est raccordé à cet appareil, un produit équipé de la technologie sans fil Bluetooth (téléphone portable, lecteur de musique numérique, etc.) peut être utilisé pour écouter de la musique sans fil.¹ De plus, en utilisant un émetteur disponible dans le commerce prenant en charge la technologie sans fil Bluetooth, vous pouvez écouter de la musique sur un périphérique non équipé de la technologie sans fil Bluetooth. Le modèle AS-BT100 prend en charge la protection de

contenus SCMS-T, ainsi il est possible de profiter de la musique sur des périphériques équipés de la technologie sans fil Bluetooth de type SCMS-T.

Fonctionnement par télécommande

La télécommande fournie avec cet appareil vous permet de lire et d'arrêter le support et d'effectuer d'autres opérations. ^2

Remarque

1 • Il peut s'avérer nécessaire que le périphérique optimisé pour la technologie sans fil Bluetooth prenne en charge les profils A2DP.
- Pioneer ne garantit pas une connexion et un fonctionnement correct de cet appareil avec tous les périphériques optimisés pour la technologie sans fil Bluetooth.
2 • Il peut s'avérer nécessaire que le périphérique optimisé pour la technologie sans fil Bluetooth prenne en charge les profils AVRCP.
- Le fonctionnement de la télécommande ne peut être garanti pour tous les périphériques optimisés pour la technologie sans fil Bluetooth.

Raccordement de l'ADAPTATEUR Bluetooth optionnel

- Avant d'effectuer ou de modifier les raccordements, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur.

1 Mettez l'appareil en veille et raccordez l'ADAPTATEUR Bluetooth au port ADAPTER PORT situé sur le panneau arrière.

2 Appuyez sur ⏻ STANDBY/ON.
3 Appuyez sur INPUT pour choisir le mode d'entrée de l'ADAPTATEUR Bluetooth ^1

L'indicateur de l'ADAPTATEUR Bluetooth clignote.

Réglage du code PIN

Réglez le code PIN de cet appareil sur la même valeur que celui du périphérique à technologie sans fil Bluetooth utilisé. Les valeurs prises en charge pour le code PIN sont du type 0000, 1234 ou 8888.

- Réglage par défaut : 0000

1 Mettez l'appareil en veille.
2 Appuyez sur ▶/II et maintenez enfoncé pendant trois secondes.

L'indicateur de l'ADAPTATEUR Bluetooth clignote et le code PIN est changé. Le nombre de clignotements correspond au nouveau code PIN réglé, comme indiqué ci-dessous:

• 1 clignotement: 0000
• 2 clignotements: 1234
• 3 clignotements: 8888

Répétez l'étape 2 jusqu'à ce que le code PIN soit réglé sur la valeur souhaitée.

Pairage de l'ADAPTATEUR Bluetooth et d'un périphérique à technologie sans fil Bluetooth

L"appairage" doit être effectué avec de commencer la lecture de contenu à technologie sans fil Bluetooth à l'aide de l'ADAPTATEUR Bluetooth. Assurez-vous d'effectuer l'appairage la première fois que vous utilisez le système ou à chaque fois que les données d'appairage sont effacées. L"appairage" est l'étape nécessaire pour enregistrer le périphérique à technologie sans fil Bluetooth afin de permettre les communications Bluetooth. ^2 Pour plus de détails, reportez-vous aussi au mode d'emploi de votre périphérique à technologie sans fil Bluetooth.

Remarque

1 Quand l'ADAPTATEUR Bluetooth n'est pas branché sur le port ADAPTER PORT, le mode d'entrée de l'ADAPTATEUR Bluetooth ne peut pas être sélectionné même si vous appuyez sur INPUT.
2 • L'appairage est requis la première fois que vous utilisez le périphérique à technologie sans fil Bluetooth et l'ADAPTATEUR Bluetooth.
- Pour permettre la communication Bluetooth, l'appairage doit être effectué avec votre système ainsi qu'avec le périphérique à technologie sans fil Bluetooth.

1 Quand l'indicateur de l'ADAPTATEUR Bluetooth clignote, appuyez sur ▶/II.

L'indicateur de l'ADAPTATEUR Bluetooth clignote rapidement et l'appareil entre en mode de veille d'apparairage.

2 Allumez le périphérique à technologie sans fil Bluetooth avec lequel vous souhaitez effectuer l'appairage, placez-le près du système et réglez-le sur le mode d'appairage.

L'appairage commence.

3 Vérifiez que l'ADAPTATEUR Bluetooth est détecté par le périphérique à technologie sans fil Bluetooth.

L'indicateur de l'ADAPTATEUR Bluetooth s'allume quand un périphérique à technologie sans fil Bluetooth est connecté.

L'indicateur de l'ADAPTATEUR Bluetooth clignote doucement quand aucun périphérique à technologie sans fil Bluetooth n'est connecté. Dans ce cas, réalisez une connexion à partir du côté du périphérique à technologie sans fil Bluetooth.

Écoute de contenus musicaux d'un périphérique à technologie sans fil Bluetooth avec votre système

1 Appuyez sur INPUT pour choisir le mode d'entrée de l'ADAPTATEUR Bluetooth.

L'indicateur de l'ADAPTATEUR Bluetooth clignote.

2 Raccordez le périphérique à technologie sans fil Bluetooth à l'ADAPTATEUR Bluetooth.

3 Lancez la lecture des contenus musicaux mémorisés sur le périphérique à technologie sans fil Bluetooth.

Les opérations suivantes sont maintenant accessibles pour les périphériques à technologie sans fil Bluetooth, en utilisant la télécommande. ^1

Touches Leur rôle

▶/II Démarre la lecture normale et active/désactive la mise en pause de la lecture.
|◀◀◀◀	Appuyez sur cette touche pour sauter au début du fichier en cours, puis aux fichiers précédents. Maintenez cette touche enfoncée pour lancer le défilement rapide arrière.
▶▶▶▶I	Appuyez sur cette touche pour sauter au fichier suivant. Maintenez cette touche enfoncée pour lancer le défilement rapide avant.
VOLUME+/-	Permet de régler le volume d'écoute.

Remarque

1 • Le périphérique à technologie sans fil Bluetooth doit être compatible avec le profil AVRCP.

- Selon le périphérique à technologie sans fil Bluetooth que vous utilisez, le fonctionnement peut être différent par rapport à ce qui est indiqué dans le tableau.

Chapitre 5 :

Autres raccordements

- Avant d'effectuer ou de modifier les raccordements, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur.

Connexion d'appareils auxiliaires

Connectez la mini fiche AUDIO IN à votre appareil de lecture auxiliaire.

- Cette méthode peut être utilisée pour lire sur cet appareil la musique d'iPod qui ne peuvent pas être utilisés avec le Dock iPod.

- Appuyez sur INPUT pour choisir le mode d'entrée extérieure.

L'indicateur d'iPod et l'indicateur de l'ADAPTATEUR Bluetooth s'éteignent.

Chapitre 6 :

Informations supplémentaires

Guide de dépannage

Des opérations incorrectes sont souvent interprétées comme des problèmes et des mauvais fonctionnements. Si vous pensez qu'il y a un problème avec ce composant, vérifiez les points ci-dessous. Parfois le problème peut se trouver dans un autre composant. Examinez les autres composants et les appareils électriques en usage. Si le problème ne peut pas se résoudre malgré les indications ci-dessous, consultez votre service après-vente Pioneer le plus proche pour le faire réparer.

- Si l'appareil ne fonctionne pas normalement en raison d'effets externes comme l'électricité statique, débranchez la fiche d'alimentation de la prise de courant et insérez-la de nouveau pour rétablir les conditions normales de fonctionnement.

Problèmes Solutions

Impossible de mettre sous tension.	Débranchez la fiche d'alimentation de la prise de courant et insérez-la de nouveau.Si le récepteur d'arrête automatiquement, apportez-le au service après-vente Pioneer ou à votre revendeur le plus proche pour le faire réviser.
L'appareil se met automatiquement en mode veille sans intervention de l'utilisateur.	Quand l'entrée est réglée sur l'iPod et si aucun iPod n'est connecté pendant une heure ou plus, l'appareil se met automatiquement hors tension.
Aucun son n'est fourni quand une fonction est sélectionnée.	Vérifiez que le composant est raccordé correctement (voir Connexion d'appareils auxiliaires à la page 15).
Impossible de faire fonctionner la télécommande.	Remplacez les piles (voir page 5).Utilisez à moins de 7 m, 30° du capteur de télécommande du panneau avant (voir page 6).Eliminez tout obstacle ou faites-la fonctionner d'une autre position.Évitez d'exposer le capteur de télécommande du panneau avant à la lumière directe.

Problèmes Solutions

Le périphérique à technologie sans fil Bluetooth ne peut pas être raccordé ou utilisé. Le son en provenance du périphérique à technologie sans fil Bluetooth n'est pas émis ou le son est interrompu.

• Vérifiez qu'aucun objet émettant des ondes électromagnétiques dans la bande 2,4 GHz (four à micro-ondes, périphérique LAN sans fil ou appareil à technologie sans fil Bluetooth) n'est à proximité de l'appareil. Si un tel objet se trouve à proximité de l'appareil, éloignez-en l'appareil. Vous pouvez aussi arrêter d'utiliser l'objet émettant les ondes électromagnétiques.
• Vérifiez que le périphérique à technologie sans fil Bluetooth n'est pas trop éloigné de l'appareil et qu'il n'y a pas d'obstructions entre le périphérique à technologie sans fil Bluetooth et l'appareil. Placez le périphérique à technologie sans fil Bluetooth et l'appareil de façon à ce que la distance entre eux soit inférieure à 10 m et qu'il n'y ait pas d'obstructions entre eux.
• Vérifiez que l'ADAPTATEUR Bluetooth et le port ADAPTER PORT de l'appareil sont correctement raccordés.
• Il se peut que le périphérique à technologie sans fil Bluetooth ne soit pas être réglé sur le mode de communication prenant en charge la technologie sans fil Bluetooth. Vérifiez le réglage du périphérique à technologie sans fil Bluetooth.
• Vérifiez que l'appairage est correct. Le réglage d'appairage a été supprimé de cet appareil ou du périphérique à technologie sans fil Bluetooth. Réglez de nouveau l'appairage.
• Vérifiez que le profil est correct. Utilisez un périphérique à technologie sans fil Bluetooth prenant en charge le profil A2DP et le profil AVRCP.

Réinitialisation du système

Cette procédure permet de restaurer la configuration d'usine du système.

- Avant de réinitialiser l'appareil, débranchez d'abord tous les appareils connectés à cet appareil.

1 Mettez l'appareil sous tension.

2 Maintenez enfoncé VOLUME – sur le panneau supérieur et ensuite maintenez enfoncé ⏻ STANDBY/ON pendant trois secondes.

L'appareil est mis en mode veille.

À la prochaine mise sous tension, tous les réglages du système doivent être réinitialisés.

À propos de l'iPod

Made for

iPod

Les accessoires électroniques portant la mention « Made for iPod » ont été conçus pour fonctionner avec un iPod et sont certifiés conformes aux exigences d'Apple par le fabricant.

Apple n'est pas responsable pour le fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité.

iPod est une marque commerciale d'Apple Inc., enregistrées aux États-Unis et d'autres pays.

Spécifications

• Section amplificateur

Puissance de sortie RMS:

Avant gauche/droit .....15 W + 15 W

(1 kHz, 10 %, T.H.D., 8 Ω)

Caisson de graves

30 W (100 Hz, 10 %, T.H.D., 4 Ω)

• Section des enceintes

Boîtier. . Bass-reflex (avec blindage magnétique)

Système .... système à 2 voies

Enceintes :

Caisson de graves....cône de 10 cm

Gamme étendue ..... cône de 5,2 cm

Gamme de fréquences.....50 Hz à 20 kHz

- Divers

Alimentation . . . . 220 V à 240 V c.a., 50 Hz/60 Hz

En mode veille....0,5 W

Dimensions

..... 420 mm (L) x 148 mm (H) x 210 mm (P)

Poids (sans emballage) 4,9 kg

- Accessoires

Télécommande 1

Support de télécommande ..... 1

Pile lithium (CR2025) 1

Câble d'alimentation ..... 1

Chiffon de nettoyage....1

Carte de garantie 1

Mode d'emploi (ce document)

Remarque

- Les spécifications et la conception sont sujettes à de possibles modifications sans préavis, suite à des améliorations.

Nettoyage de l'appareil

- Utilisez un chiffon sec pour essuyer la poussière et la saleté.

- Lorsque le surface est sale, essuyez avec un chiffon doux trempé dans un nettoyant neutre dilué dans une dose cinq ou six fois supérieure d'eau, et bien essoré. Essuyez encore avec un chiffon sec. N'utilisez pas de cire ou nettoyant pour meubles.

- N'utilisez jamais de diluants, benzine, insecticides en bombe ou autres produits chimiques sur ou près de cet appareil au risque d'entraîner une corrosion.

Tous droits de reproduction et de traduction réservés.

Informations supplémentaires

IMPORTANTE

Tous droits de reproduction et de traduction réservés.

PIONEER CORPORATION

4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan
