Tipo de producto	Base de carga
Marca	Pioneer
Modelo	XW-NAS3
Dimensiones (L x P x A)	180 x 120 x 70 mm
Peso	0,8 kg
Alimentación	Adaptador de corriente 12 V CC, 1,5 A
Consumo eléctrico	18 W (en funcionamiento)
Compatibilidad	iPod (conector de 30 pines), iPhone (1ª generación)
Conectividad	Salida de audio RCA, puerto iPod/iPhone, entrada auxiliar
Funciones principales	Reproducción de audio, carga del dispositivo conectado, mando a distancia incluido
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	No exponer a la humedad ni a temperaturas extremas.
Piezas de repuesto y reparabilidad	Mando a distancia, adaptador de corriente, cable de audio disponibles
Información general	Garantía 1 año, fabricado en China

Preguntas frecuentes - XW-NAS3 PIONEER

¿Qué dispositivos son compatibles con la base de carga Pioneer XW-NAS3?

La base de carga Pioneer XW-NAS3 es principalmente compatible con iPod e iPhone de primera generación con conector de 30 pines. Los modelos más recientes con conector Lightning requieren un adaptador.

¿Puedo usar el XW-NAS3 con un iPad?

No, el iPad no es compatible porque la base no está diseñada para su tamaño y peso. Usar un iPad podría dañar la base.

¿Cómo conectar la base de carga a un sistema de audio?

La base tiene una salida de audio RCA (estéreo). Conéctela a la entrada auxiliar de su amplificador o equipo de música con un cable RCA (no incluido).

¿La base de carga carga el dispositivo conectado?

Sí, el XW-NAS3 carga automáticamente el iPod o iPhone cuando está conectado. Asegúrese de que el adaptador de corriente esté enchufado.

¿Puedo usar el XW-NAS3 sin mando a distancia?

Sí, puede controlar la reproducción directamente desde el dispositivo conectado. El mando a distancia ofrece funciones adicionales como el ajuste de volumen.

¿Qué hacer si la base no detecta mi iPod?

Verifique que el conector esté limpio y que el dispositivo esté correctamente insertado. Intente reiniciar el iPod. Si el problema persiste, pruebe con otro dispositivo para identificar la causa.

¿Hay una salida de video en el XW-NAS3?

No, el Pioneer XW-NAS3 es una base de carga solo de audio. No proporciona salida de video.

¿Cuál es la potencia de salida de audio de la base?

La potencia de salida no está especificada, pero está diseñada para uso doméstico. Para un mejor rendimiento, use altavoces amplificados o un equipo de música.

¿Cómo limpiar la base de carga?

Desenchufe el dispositivo. Use un paño suave y seco para limpiar la superficie. Para el conector, use un cepillo antiestático suave. Evite los líquidos.

¿Dónde puedo encontrar un adaptador de corriente de repuesto?

Puede pedir un adaptador de corriente compatible (12V, 1.5A, conector cilíndrico) a distribuidores autorizados de Pioneer o en sitios de piezas de repuesto. Verifique la polaridad.

MANUAL DE USUARIO XW-NAS3 PIONEER

Registre su producto en http://www.pioneer.es (o en http://www.pioneer.eu) Descubra los beneficios de registrarse on-line:

Operating Instructions Mode d'emploi Manual de instrucciones

IMPORTANT

La luz intermitente con el símbolo de punta de flecha dentro un triángulo equilátero. Está convenido para avisar el usuario de la presencia de "voltaje peligrosa" no aislada dentro el producto que podría constituir un peligro de choque eléctrico para las personas.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENCIÓN:

PARA PREVENIR EL PELIGRO DE CHOQUE ELÉCTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLAMAR UNA PERSONA CUALIFICADA.

El punto exclamativo dentro un triángulo equilátero convenido para avisar el usuário de la presencia de importantes instrucciones sobre el funcionamiento y la manutención en la libreta que acompaña el aparato.

D3-4-2-1-1_A1_Es

ADVERTENCIA

Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad.

D3-4-2-1-3_A1_Es

ADVERTENCIA

Antes de enchufar el aparato a la corriente, lea la sección siguiente con mucha atención.

La tensión de la red eléctrica es distinta según el país o región. Asegúrese de que la tensión de la alimentación de la localidad donde se proponga utilizar este aparato corresponda a la tensión necesaria (es decir, 230 V ó 120 V) indicada en el panel inferior.

D3-4-2-1-4* A1 Es

ADVERTENCIA

Para evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato.

D3-4-2-1-7a_A1_Es

Entorno de funcionamiento

Temperatura y humedad del entorno de funcionamiento +5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas)

No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente).

D3-4-2-1-7c*_A1_Es

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar espacio en torno al mismo para la ventilación con el fin de mejorar la disipación de calor (por lo menos 20 cm encima, 10 cm detrás, y 10 cm en cada lado).

ADVERTENCIA

Las ranuras y aberturas de la caja del aparato sirven para su ventilación para poder asegurar un funcionamiento fiable del aparato y para protegerlo contra sobrecalentamiento. Para evitar el peligro de incendio, las aberturas nunca deberán taparse ni cubrirse con nada (como por ejemplo, periódicos, manteles, cortinas) ni ponerse en funcionamiento el aparato sobre una alfombra gruesas o una cama.

D3-4-2-1-7b* _A1_E:

Este producto es para tareas domésticas generales. Cualquiera avería debida a otra utilización que tareas domésticas (tales como el uso a largo plazo para motivos de negocios en un restaurante o el uso en un coche o un barco) y que necesita una reparación hará que cobrarla incluso durante el período de garantía.

K041_A1_Es

Cuando utilice este producto, confirme la información de seguridad mostrada en la parte inferior de la unidad.

D3-4-2-2-4_B1_Es

Información para los usuarios en la recogida y tratamiento de los equipos al final de su vida y de las pilas y baterías usadas.

(Símbolo para equipos)

( Símbolo para pilas y baterías )

Estos símbolos en los productos, embalaje, y/o en los documentos que los acompañan significa que los productos eléctricos y electrónicos al final de su vida, las pilas y baterías no deben mezclarse con los residuos generales de su hogar.

Para el tratamiento adecuado, recuperación y reciclado de los productos viejos y las pilas usadas, por favor depositelos en los puntos de recogida de acuerdo con su legislación nacional.

Mediante el tratamiento correctamente de estos productos y pilas, ayudará a preservar los recursos y prevenir cualquier efecto negativo en la salud humana y el medio-ambiente que podría surgir por una inadecuada manipulación de los desperdicios.

Para más información sobre recogida y reciclado de los productos viejos, pilas y baterías, por favor contacte con su municipio, sobre localización de los puntos limpios o diríjase al punto de venta donde compró los productos.

Estos símbolos sólo son válidos en la Unión Europea.

Para países fuera de la Unión europea:

Si desea eliminar estos artículos, por favor contactar con las autoridades locales o el distribuidor y pida por el método correcto de tratamiento.

K058a_A1_Es

Si la clavija del cable de alimentación de CA de este aparato no se adapta a la toma de corriente de CA que usted desea utilizar, deberá cambiar la clavija por otra que se adapte apropiadamente. El reemplazo y montaje de una clavija del cable de alimentación de CA sólo deberá realizarlos personal de servicio técnico cualificado. Si se enchufa la clavija cortada a una toma de corriente de CA, puede causar fuertes descargas eléctricas. Asegúrese de que se tira de la forma apropiada después de haberla extraído. El aparato deberá desconectarse desenchufando la clavija de la alimentación de la toma de corriente cuando no se proponga utilizarlo durante mucho tiempo (por ejemplo, antes de irse de vacaciones).

D3-4-2-2-1a_A1_Es

PRECAUCIONES CONCERNIENTES A LA MANIPULACIÓN DEL CABLE DE ALIMENTACIÓN

Tome el cable de alimentación por la clavija. No extraiga la clavija tirando del cable. Nunca toque el cable de alimentación cuando sus manos estén mojadas, ya que esto podría causar cortocircuitos o descargas eléctricas. No coloque la unidad, algún mueble, etc., sobre el cable de alimentación. Asegúrese de no hacer nudos en el cable ni de unirlo a otros cables. Los cables de alimentación deberán ser dispuestos de tal forma que la probabilidad de que sean pisados sea mínima. Una cable de alimentación dañado podrá causar incendios o descargas eléctricas. Revise el cable de alimentación está dañado, solicite el reemplazo del mismo al centro de servicio autorizado PIONEER más cercano, o a su distribuidor.

PRECAUCIÓN

El interruptor de la alimentación Ⓧ STANDBY/ON de este aparato no corta por completo toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deberá desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con facilidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deberá desenchufarse de la toma de corriente de CA cuando no se tenga la intención de utilizarlo durante mucho tiempo seguido (por ejemplo, antes de irse de vacaciones).

D3-4-2-2-2a*_A1_Es

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Contenido

01 Antes de comenzar

Contenido de la caja 5

Antes de emplear del mando a distancia ..... 5

Reemplace la pila....5

Uso del mando a distancia....6

Instalación de la unidad 6

Enchufado 6

02 Controles y pantallas

Mando a distancia 7

Panel frontal/superior 7

03 Reproducción de iPod

Confirme que los modelos de iPod sean compatibles 8

Conexión del iPod. 8

Conexión de un televisor 9

Reproducción del iPod 10

Uso de los controles de tono 10

04 ADAPTADOR Bluetooth® para el disfrute inalámbrico de la música

Reproducción inalámbrica de música ..... 12

Funcionamiento con mando a distancia ... 12

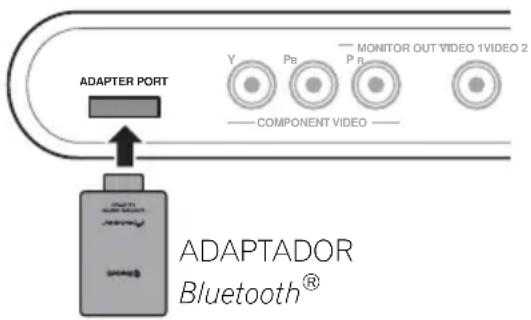

Conexión del ADAPTADOR Bluetooth opcional 13

Ajuste del código PIN 13

Cómo emparejar el ADAPTADOR Bluetooth y el dispositivo de tecnología inalámbrica Bluetooth 13

Audición de contenidos musicales de un dispositivo con tecnología inalámbrica Bluetooth con su sistema .... 14

05 Otras conexiones

Conexión de componentes auxiliares ..... 15

06 Información adicional

Resolución de problemas .....16

Restablecimiento del sistema....17

Acerca del iPod....18

Especificaciones....18

Limpieza de la unidad .....19

Capítulo 1:

Antes de comenzar

Contenido de la caja

Verifique que los siguientes accesorios están en la caja al abrirla.

• Mando a distancia
• Soporte del mando a distancia
• Pila de litio (CR2025)
• Cable de alimentación
• Paño de limpieza
• Tarjeta de garantía

- Manual de instrucciones (este manual)

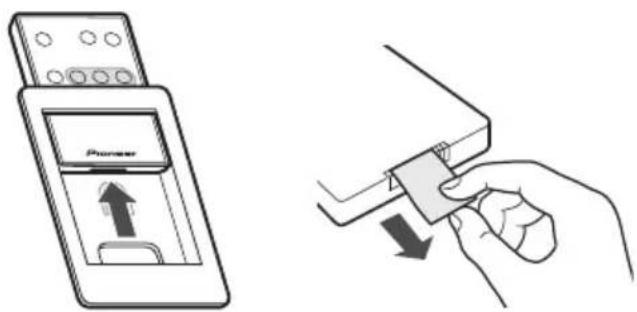

Antes de emplear del mando a distancia

El mando a distancia se suministrada colocado en el soporte del mando a distancia.

La pila que se suministra con esta unidad está guardada en el portapilas.

- Saque la lámina de protección del portapilas.

Cuando observe una disminución en la distancia operativa, recambie la pila (véase más abajo).

Reemplace la pila

Cuando reemplace la pila, emplee una pila de litio CR2025 de venta en los establecimientos del ramo.

1 Presione la pestaña de liberación a la izquierda para abrir el portapilas.

2 Tire hacia afuera del portapilas.

3 Saque la pila del portapilas.

4 Coloque una nueva pila en el portapilas.

Asegúrese de que el lado ⊕ de la pila queda mirando hacia arriba cuando lo coloque en el espacio previsto para ello.

Precaución

Recuerde las siguientes recomendaciones cuando utilice pilas de litio:

• Existe un peligro de explosión si se reemplaza incorrectamente la pila. Recuerde que sólo puede recambiar pilas por otras del mismo tipo o equivalente, de acuerdo con las recomendaciones del fabricante.
• Elimine las pilas usadas inmediatamente después de haberlas recambiado. Manténgalas alejadas de los niños.
• En caso de ingestión, póngase en contacto con su médico inmediatamente.
• Las pilas de litio pueden representar un peligro de incendio o de quemadura química si se utilizan mal. No desmonte ni caliente más allá de los 100 °C, ni incinere la pila.

Antes de comenzar

- Quite la pila si la unidad no va a utilizarse durante un mes o más.

- Asegúrese de satisfacer los requisitos de los reglamentos gubernamentales y normas de los organismos públicos de medioambiente que correspondan a su país o zona.

- ADVERTENCIA

No utilice o almacene las pilas bajo la luz solar directa ni en otros lugares excesivamente calientes, como el interior de un coche o cerca de una estufa. Esto puede ocasionar que las pilas goteen, se sobrecalienten, exploten o se incendien. También se puede reducir la vida o el rendimiento de las mismas.

Uso del mando a distancia

El mando a distancia tiene un alcance de unos 7 metros en un ángulo de 30° desde el sensor remoto.

Cuando utilice el mando a distancia, tenga en cuenta lo siguiente:

- Asegúrese de que no haya obstáculos entre el mando a distancia y el sensor del equipo.

- El funcionamiento del mando a distancia puede verse alterado si incide sobre el sensor remoto del equipo la luz fuerte del sol o de un fluorescente.

- Los mandos a distancia de diferentes dispositivos pueden interferir entre ellos. Evite utilizar mandos a distancia de otros dispositivos cerca de este equipo.

- Cambie las pilas cuando observe que disminuye el alcance de funcionamiento del mando a distancia.

Instalación de la unidad

- Cuando instale este equipo, asegúrese de colocarlo sobre una superficie nivelada y estable.

No lo coloque en los siguientes lugares:

- sobre un televisor en color (puede distorsionar la pantalla)

- cerca de una pletina (o cerca de un dispositivo que emita un campo magnético).

Podría interferir en el sonido.

- expuesto a la luz directa del sol

- en zonas húmedas

- en zonas extremadamente frías o calientes

- en lugares donde esté expuesto a vibraciones u otros movimientos

- en lugares con mucho polvo

- en lugares que tengan humos calientes o aceites (como una cocina)

Enchufado

Después de haber terminado todas las conexiones, enchufe la unidad a una toma de corriente de CA.

1 Conecte el cable de alimentación suministrado a la toma AC IN de la parte posterior de la unidad.

2 Conecte el otro extremo a una toma de corriente.

Importante

- Antes de hacer o cambiar cualquier conexión, apague la unidad y desenchufe el cable de alimentación de la toma de CA.

Capítulo 2:

Controles y pantallas

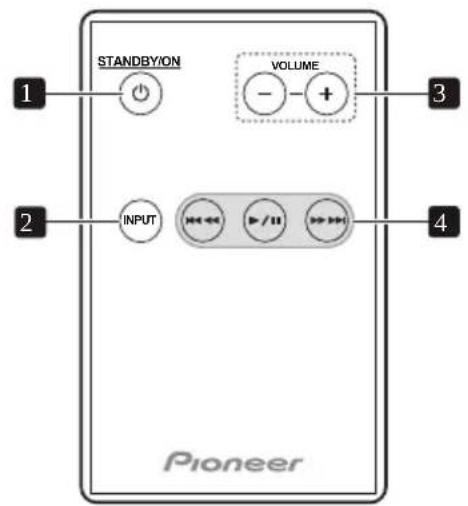

Mando a distancia

1 ⏻ STANDBY/ON

Cambia la unidad entre modo de espera y encendido.

2 INPUT

Se emplea para seleccionar una fuente de entrada. Púlselo repetidamente para cambiar entre las fuentes de iPod, ADAPTADOR Bluetooth ^1 y entrada exterior.

3 VOLUME +/-

Utilícelo para ajustar el volumen de audición.

4 Botones de control de reproducción

Se emplean para operar un dispositivo de tecnología inalámbrica iPod o Bluetooth con este mando a distancia (página 10, 14).

Panel frontal/superior

1 Altavoces

2 Puerto del conector del iPod

3 ⏻ STANDBY/ON

Cambia la unidad entre modo de espera y encendido.

4 Indicador de la alimentación

5 INPUT SELECTOR

Se emplea para seleccionar una fuente de entrada. Púlselo repetidamente para cambiar entre las fuentes de iPod, ADAPTADOR Bluetooth ^1 y entrada exterior.

6 VOLUME +/-

Utilícelo para ajustar el volumen de audición.

7 Indicador de ADAPTADOR Bluetooth

8 Sensor remoto

9 Indicador de iPod

Nota

1 Si el ADAPTADOR Bluetooth no está enchufado en ADAPTER PORT, no podrá seleccionarse el modo de entrada de ADAPTADOR Bluetooth aunque se pulse INPUT.

Capítulo 3:

Reproducción de iPod

Conectando simplemente su iPod a este sistema de altavoces, podrá escuchar el sonido digital de alta calidad directamente de su iPod. Estos altavoces también pueden conectarse a un televisor para poder mirar las imágenes de su iPod.

La reproducción y el ajuste del nivel del volumen para la música y las imágenes del iPod pueden efectuarse desde esta unidad o en el mismo iPod.

Confirme que los modelos de iPod sean compatibles

Este sistema es compatible con el audio y el vídeo de iPod nano de tercera generación y posteriores, de iPod classic y de iPod touch. También es compatible con la reproducción de audio del iPod nano de segunda generación. ^1

Emplee siempre la versión más reciente que haya disponible del software del iPod. La compatibilidad del funcionamiento puede variar según la versión del software utilizado. Podrá confirmar la versión de su software operando su iPod de la forma siguiente:

1 Seleccione 'Settings' en el menú inicial.

2 Seleccione 'About'.

Se visualizará la versión del software.

- Para ver si hay alguna versión de software nueva y para leer las instrucciones para la actualización de su versión, visite el sitio Web de Apple.

Sugerencia

- Cuando emplee un iPod que no sea compatible con esta unidad, utilice un cable de venta en los establecimientos del ramo para conectar el iPod al conector AUDIO IN de esta unidad.

Conexión del iPod

Precaución

- Para evitar daños al conectar un iPod, emplee siempre el adaptador de la base de control suministrado con el iPod, o un adaptador de base de control para su modelo de iPod adquirido por separado en el mercado.

Nota

1 • Dependiendo del modelo o de la versión del software, es posible que algunas funciones estén restringidas.

- El iPod tiene licencia para reproducir material sin derechos de autor o materiales cuya reproducción está legalmente permitida.

- Algunas funciones, como el ecualizador, no se pueden controlar con este sistema, por lo que le recomendamos apagar el ecualizador antes de la conexión.

- Pioneer no acepta ninguna responsabilidad, bajo ninguna circunstancia, por las pérdidas directas o indirectas debidas a inconveniencias o pérdidas de materiales grabados resultantes de fallos en el iPod.

- Cuando conecte un iPod, emplee el elemento 'Backlight' del menú 'Speaker' para ajustar la función de la luz de fondo del iPod. Esto no se aplica para el iPod touch.

1 Conecte el adaptador de la base de control al puerto del conector del iPod que hay en el panel superior de esta unidad.

- No se suministra ningún adaptador de base de control con esta unidad.

Cuando conecte el adaptador de la base de control, tenga cuidado y oriente correctamente las direcciones frontal-trasera de la base de control. Para conectarlo, primero ponga los apéndices del lado frontal del adaptador en los huecos del puerto del conector del iPod y empújelo en esta posición. Cuando conecte el adaptador deberá tener cuidado para no golpear los conectores.

2 Conecte el iPod.

Conexión de un televisor

Para mirar las imágenes del iPod en un televisor, lleve a cabo las conexiones empleando un cable de vídeo compuesto o un cable de vídeo de componentes.

• Cuando emplee un cable de vídeo de componentes para las conexiones, será necesario ajustar la salida de vídeo de la unidad. Consulte Configuración de la salida de vídeo abajo.
• Cuando se ha conectado un iPod a esta unidad, el ajuste de salida de TV del iPod se establece automáticamente en el estado activado. Mientras el iPod esté conectado, podrá utilizarlo para cambiar el ajuste de salida de TV. ^1

Precaución

- Antes de establecer o modificar las conexiones, desconecte la alimentación y desenchufe el cable de alimentación de la toma de corriente. La conexión debe ser el último paso.

Configuración de la salida de vídeo

Ajuste la salida de vídeo de esta unidad de acuerdo con el método utilizado para conectar el televisor. ^2

- Ajuste predeterminado: Compuesto

Nota

1 • Esta función se limita a los modelos de iPod que ofrecen ajustes de salida de TV.
- Cuando el iPod se desconecta de esta unidad, el ajuste de salida de TV del iPod se repondrá a su estado original.
2 • Detenga la reproducción de vídeo en el iPod antes de realizar el ajuste de la salida de vídeo. Durante la reproducción y el estado de pausa el modo de ajuste estará inhabilitado.
- Durante el proceso de ajuste de la salida de vídeo, si no se efectúa ninguna operación durante 3 minutos, se cancelará el ajuste y la alimentación se restablecerá al modo de espera.

1 Ponga la unidad en el estado de espera.
2 Mantenga pulsado INPUT del mando a distancia durante tres segundos.

El indicador del iPod parpadeará dos veces, y la salida de vídeo cambiará a la de componentes. Cuando se vuelva a repetir el paso 2, el indicador del iPod parpadeará una vez, y la salida de vídeo cambiará a la compuesta.

Reproducción del iPod

Precaución

- Cuando tenga el iPod conectado a esta unidad y desee operar el iPod accionándolo directamente, asegúrese de tener el iPod en una posición estable con la otra mano para evitar mal funcionamiento debido a contactos defectuosos.

Cuando se conecta un iPod a esta unidad, el indicador del iPod parpadeará mientras la unidad confirma la conexión del iPod y busca los datos del iPod. Cuando se pulse INPUT para cambiar la entrada al iPod, se completará la conexión y el indicador del iPod quedará encendido. ^1

La reproducción y el ajuste del nivel del volumen para la música y las imágenes del iPod pueden efectuarse desde esta unidad o en el mismo iPod.

- Cuando emplee el iPod para ajustar el volumen del sonido, el ajuste sólo se aplicará al sonido producido por los altavoces de esta unidad. ^2 Si el iPod se desconecta de esta unidad, el volumen del sonido del iPod se repondrá a su ajuste original.

Las operaciones siguientes pueden llevarse a cabo para el iPod empleando el mando a distancia.

Botón Función

▶/II Inicia la reproducción normal y activa y desactiva la pausa de la reproducción.
|◀◀◀◀	Púlselo para saltar al principio del archivo actual, y después al principio de los archivos anteriores. Púlselo y reténgalo para iniciar la exploración en retroceso rápido.
▶▶▶▶I	Púlselo para saltar al archivo siguiente. Púlselo y reténgalo para iniciar la exploración en avance rápido.
VOLUME+/-	Utilícelo para ajustar el volumen de audición.

Uso de los controles de tono

Ajusta el tono del sonido. El ajuste se lleva a cabo desde la pantalla del iPod. ^2 Los ajustes aquí realizados se verán reflejados en los ajustes de BASS/TREBLE de esta unidad. iPod nano o iPod classic:

1 Seleccione 'Speaker' en el menú inicial.
2 Seleccione 'Tone control'.
3 Seleccione un ajuste.

Nota

1 Si se conecta un iPod cuando esta unidad está en el modo de espera, se conectará la alimentación y la entrada del iPod se seleccionará automáticamente.
2 Estos ajustes se aplican a todas las entradas de la unidad.

iPod touch ^1 :

1 Seleccione 'Settings' en el menú inicial.
2 Seleccione 'Speaker'.
3 Seleccione 'Tone control'.
4 Seleccione un ajuste.

Seleccione uno de los siguientes:

• Flat – Hacer retornar el sonido a su estado natural.
• Bass ON – Acentúa el sonido de los graves.
• Treble ON – Acentúa el sonido de los agudos.
• Bass/Treble ON –Acentúa el sonido de los graves y los agudos.

Importante

Si el indicador de la alimentación y el indicador del iPod parpadean simultáneamente, indican un error de conexión. Efectúe las siguientes comprobaciones para la solución de problemas:

• Verifique si el iPod es compatible con esta unidad.
• Vuelva a conectar el iPod a la unidad. Si esto no funciona, pruebe a reiniciar el iPod.
• Actualice el software del iPod a la versión más reciente.

Si no puede operar el iPod, compruebe los puntos siguientes:

• ¿Se ha conectado correctamente el iPod? Vuelva a conectar el iPod a la unidad.
• ¿Se ha parado inesperadamente el iPod? Efectúe la reposición del iPod y vuélvalo a conectar a la unidad.

Sugerencia

• La recarga del iPod se lleva a cabo siempre que se conecta el iPod a esta unidad. (Esta función también está disponible en el modo de espera.)
• Siempre que hay un iPod conectado a esta unidad, al conectar la alimentación de la unidad o al cambiar su entrada a la de iPod causará el inicio automático de la reproducción del iPod.
• Cuando se cambia la entrada desde la de iPod a otra función, la reproducción del iPod se detiene automáticamente.
• Si la unidad se ajusta al modo de espera cuando hay un iPod conectado, la alimentación del iPod se desconectará automáticamente.

Nota

Capítulo 4:

ADAPTADOR Bluetooth® para el disfrute inalámbrico de la música

Reproducción inalámbrica de música

Cuando el ADAPTADOR Bluetooth (Modelo de Pioneer N.° AS-BT100) está conectado a esta unidad, puede utilizarse un producto equipado con tecnología inalámbrica Bluetooth (teléfono móvil, reproductor de música digital portátil, etc.) para escuchar música de forma inalámbrica.¹ Además, utilizando un transmisor disponible en tiendas con tecnología inalámbrica Bluetooth, puede escuchar música en un dispositivo no equipado con tecnología inalámbrica Bluetooth. El modelo AS-BT100 es compatible

con la protección de contenidos SCMS-T, de modo que la música también puede disfrutarse en dispositivos equipados con tecnología inalámbrica Bluetooth SCMS-T.

Funcionamiento con mando a distancia

El mando a distancia suministrado con esta unidad le permite reproducir y detener medios y realizar otras operaciones. ^2

Nota

1 • Es posible que sea necesario que el dispositivo con tecnología inalámbrica Bluetooth sea compatible con perfiles A2DP.
- Pioneer no garantiza la conexión y la operación correctas de esta unidad con todos los dispositivos con tecnología inalámbrica Bluetooth.
2 • Es posible que sea necesario que el dispositivo con tecnología inalámbrica Bluetooth sea compatible con perfiles AVRCP.
- No pueden garantizarse las operaciones con mando a distancia para todos los dispositivos con tecnología inalámbrica Bluetooth.

Conexión del ADAPTADOR Bluetooth opcional

- Antes de hacer o cambiar las conexiones, apague la unidad y desenchufe el cable de alimentación de la toma de CA.

1 Ponga la unidad en el modo de espera y conecte el ADAPTADOR Bluetooth al ADAPTER PORT situado en el panel trasero.

2 P u ⏻ISTANDBY/ON.

3 P u INPUT para cambiar al modo de entrada ADAPTADOR Bluetooth ^1

Parpadea el indicador de ADAPTADOR Bluetooth.

Ajuste del código PIN

Ajuste el código PIN de esta unidad al mismo ajuste que para el dispositivo de tecnología Bluetooth inalámbrica utilizado. Los valores del ajuste del código PIN compatibles incluyen los 0000, 1234 y 8888.

- Ajuste predeterminado: 0000

1 Ponga la unidad en el estado de espera.

2 Mantenga pulsado ▶/II durante tres segundos.

El indicador de ADAPTADOR Bluetooth parpadeará y se cambiará el código PIN. El número de parpadeos corresponde al nuevo código PIN ajustado de la forma siguiente:

• 1 parpadeo: 0000
• 2 parpadeos: 1234
• 3 parpadeos: 8888

Repita el paso 2 hasta que el código PIN se reponga al valor deseado.

Cómo emparejar el ADAPTADOR Bluetooth y el dispositivo de tecnología inalámbrica Bluetooth

"Debe emparejarlos" antes de que comience la reproducción del contenido de la tecnología inalámbrica Bluetooth utilizando el ADAPTADOR Bluetooth. Asegúrese de realizar el emparejamiento la primera vez que opere con el sistema o cada vez que se eliminen los datos de emparejamiento. "El emparejamiento" es el paso necesario para registrar el aparato con tecnología inalámbrica Bluetooth para permitir las comunicaciones mediante Bluetooth. ^2 Para más información, consulte las instrucciones de funcionamiento de su dispositivo con tecnología inalámbrica Bluetooth.

Nota

1 Si el ADAPTADOR Bluetooth no está enchufado en ADAPTER PORT, no podrá seleccionarse el modo de entrada de ADAPTADOR Bluetooth aunque se pulse INPUT.
2 • Se requiere el emparejamiento la primera vez que se utiliza el dispositivo de tecnología inalámbrica Bluetooth y el ADAPTADOR Bluetooth.
- Para permitir la comunicación mediante Bluetooth, el emparejamiento debe realizarse tanto con su sistema como con el dispositivo de tecnología inalámbrica Bluetooth.

1 Cuando parpadea el indicador de ADAPTADOR Bluetooth, pulse ▶/II.

El indicador de ADAPTADOR Bluetooth parpadeará con rapidez y la unidad se establecerá en el modo de espera de apareamiento.

2 Encienda el dispositivo con tecnología inalámbrica Bluetooth que quiera emparejar, colóquelo cerca del sistema y ajústelo al modo de emparejamiento.

Comienza el apareamiento.

3 Compruebe que el ADAPTADOR Bluetooth haya sido detectado por el dispositivo con tecnología inalámbrica Bluetooth.

El indicador de ADAPTADOR Bluetooth se encenderá cuando hay conectado un dispositivo con tecnología inalámbrica Bluetooth.

El indicador de ADAPTADOR Bluetooth parpadeará lentamente cuando no hay conectado ningún dispositivo con tecnología inalámbrica Bluetooth. En este caso, efectúe la operación de conexión desde el lado del dispositivo con tecnología inalámbrica Bluetooth.

Audición de contenidos musicales de un dispositivo con tecnología inalámbrica Bluetooth con su sistema

1 P u INPUT para cambiar al modo de entrada ADAPTADOR Bluetooth.

Parpadea el indicador de ADAPTADOR Bluetooth.

2 Conecte el dispositivo de tecnología inalámbrica Bluetooth al ADAPTADOR Bluetooth.

3 Comience la reproducción de contenidos musicales almacenados en el dispositivo con tecnología inalámbrica Bluetooth.

Las operaciones siguientes pueden entonces llevarse a cabo para los dispositivos con tecnología inalámbrica Bluetooth empleando el mando a distancia. ^1

Botón Función

▶/II Inicia la reproducción normal y activa y desactiva la pausa de la reproducción.
|◀◀◀◀	Púlselo para saltar al principio del archivo actual, y después al principio de los archivos anteriores. Púlselo y reténgalo para iniciar la exploración en retroceso rápido.
▶▶▶▶I	Púlselo para saltar al archivo siguiente. Púlselo y reténgalo para iniciar la exploración en avance rápido.
VOLUME+/-	Utilícelo para ajustar el volumen de audición.

Nota

1 • El dispositivo con tecnología inalámbrica Bluetooth deberá ser compatible con el perfil AVRCP.
- Según el dispositivo con tecnología Bluetooth que utilice, el funcionamiento puede diferir del mostrado en esta tabla.

Capítulo 5:

Otras conexiones

- Antes de hacer o cambiar las conexiones, apague la unidad y desenchufe el cable de alimentación de la toma de CA.

Conexión de componentes auxiliares

Conecte la toma de miniclavija AUDIO IN del panel posterior al componente auxiliar de reproducción.

- Este método puede utilizarse para reproducir música de iPods que no están preparados para emplear una base de control de iPod.

- P u INPUTS para cambiar al modo de entrada externa.

El indicador del iPod y el indicador de ADAPTADOR Bluetooth se apagarán.

Capítulo 6:

Información adicional

Resolución de problemas

Las operaciones incorrectas se malinterpretan a menudo como problemas y errores de funcionamiento. Si cree que este componente presenta algún defecto, compruebe los puntos siguientes. En ocasiones, el problema puede estar en otro componente. Investigue los demás componentes y electrodomésticos que estén utilizándose. Si no puede rectificarse el problema incluso después de haber efectuado las comprobaciones enumeradas abajo, solicite al centro de servicio Pioneer más cercano o a su establecimiento que lleven a cabo tareas de reparación.

- Si la unidad no funciona con normalidad debido a efectos externos como la electricidad estática, desconecte el enchufe de la toma de corriente e introdúzcalo de nuevo para volver a las condiciones de funcionamiento normales.

Problema Solución

La unidad no se enciente.	Desconecte el enchufe de la toma de corriente e introdúzcalo de nuevo.Si la unidad se apaga automáticamente, llévela al centro de servicioPioneer más cercano o a su establecimiento que realicen un servicio.
La alimentación cambia automáticamente al modo de espera sin que el usuario tenga que tocar nada.	Cuando se ajusta la entrada en iPod, si no se conecta ningún iPod durante una hora o más, la alimentación de la unidad se desconectará automáticamente.
No se emite ningún sonido cuando se selecciona una función.	Asegúrese de que el componente está conectado correctamente (consulte Conexión de componentes auxiliares en la página 15).
El mando a distancia no funciona.	Cambie las pilas (consulte página 5).Utilícelo en un rango de 7 m, 30° del sensor remoto del panel delantero (consulte página 6).Retire el obstáculo o utilícelo desde otra posición.Evite exponer el sensor remoto del panel delantero a la luz directa.

Problema Solución

El dispositivo de tecnología inalámbrica Bluetooth no puede conectarse ni manejarse. El dispositivo de tecnología inalámbrica Bluetooth no emite sonido o el sonido se interrumpe.

• Compruebe que no haya ningún objeto que emita ondas electromagnéticas en la banda de 2,4 GHz (horno microondas, dispositivo inalámbrico LAN o un aparato de tecnología inalámbrica Bluetooth) cerca de la unidad. Si dicho objeto está cerca de la unidad, configure la unidad lejos de él. O deje de utilizar el objeto que emite ondas electromagnéticas.
• Compruebe que el dispositivo de tecnología inalámbrica Bluetooth no está demasiado lejos de la unidad y que no hay obstáculos entre el dispositivo de tecnología inalámbrica Bluetooth y la unidad. Ajuste el dispositivo de tecnología inalámbrica Bluetooth y la unidad, de modo que la distancia entre ambos sea inferior a 10 m y no exista ningún obstáculo entre ellos.
• Compruebe que el ADAPTADOR Bluetooth y el ADAPTER PORT de la unidad estén correctamente conectados.
• Puede que el dispositivo de tecnología inalámbrica Bluetooth no esté ajustado en el modo de comunicación compatible con la tecnología inalámbrica Bluetooth. Compruebe la configuración del dispositivo de tecnología inalámbrica Bluetooth.
• Compruebe que el emparejamiento se haya realizado correctamente. La configuración del emparejamiento se ha borrado de esta unidad o del dispositivo de tecnología inalámbrica Bluetooth. Reinicie el emparejamiento.
• Compruebe que el perfil sea correcto. Utilice un dispositivo de tecnología inalámbrica Bluetooth que sea compatible con los perfiles A2DP y AVRCP.

Restablecimiento del sistema

Use este procedimiento para restablecer todos los valores del sistema a los predeterminados de fábrica.

- Cuando desee llevar a cabo la reposición, primero desconecte todos los componentes que estén conectados a esta unidad.

1 Encienda la unidad.

2 Pulse y mantenga pulsado VOLUME – en el panel superior, y luego pulse y mantenga pulsado ⏻ STANDBY/ON durante tres segundos.

Establece la alimentación en el modo de espera.

La próxima vez que encienda la unidad, todos los valores estarán restablecidos.

Acerca del iPod

"Made for iPod" significa que un accesorio electrónico ha sido diseñado para ser conectado específicamente a un iPod y ha sido homologado por el fabricante para cumplir con las normas de funcionamiento de Apple.

Apple no es responsable del funcionamiento de este aparato ni de que cumpla con las normas de seguridad y reguladoras.

iPod es una marca comercial de Apple Inc., registrada en los EE.UU. y en otros países.

Especificaciones

- Sección del amplificador

Potencia de salida RMS:

Delantero izquierdo/derecho ... 15 W + 15 W

(1 kHz, 10 %, T.H.D., 8 Ω)

- Sección de altavoces

Caja acústica de .....reflejo de graves

(magnéticamente protegida)

Sistema....Sistema de 2 vías

Altavoces:

Altavoz de subgraves. . . . . . . Cono de 10 cm

Gama completa.... Cono de 5,2 cm

Gama de frecuencias ..... 50 Hz a 20 kHz

• M i s c e l á n e o

Alimentación

CA 220 V a 240 V, 50 Hz/60 Hz

Consumo energético 30 W

En standby 0.5 W

Dimensiones

. . . . . 420 mm (An) x 148 mm (Al) x 210 mm (Pr)

Mando a distancia ....1

Soporte del mando a distancia....1

Pila de litio (CR2025)....1

Cable de alimentación....1

Paño de limpieza....1

Tarjeta de garantía .....1

Manual de instrucciones (este manual)

Nota

- Las características técnicas y el diseño están sujetos a modificaciones sin previo aviso, debido a mejoras.

Limpieza de la unidad

• Utilice un paño de pulir o uno seco para limpiar el polvo y la suciedad.
• Cuando la superficie esté sucia, límpiela con un paño suave mojado con un limpiador neutro, diluido con cinco o seis partes de agua, y bien escurrido, y limpie después con un paño seco. No utilice cera para muebles ni detergentes.
• No utilice nunca disolventes, benceno, pulverizadores insecticidas ni otros productos químicos en esta unidad o cerca de ella, puesto que corroen la superficie.

Publicado por Pioneer Corporation. Copyright © 2009 Pioneer Corporation. Todos los derechos reservados.
