47-EL Vario - Tondeuse à gazon SABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon électrique
Marque	SABO
Modèle	47-EL Vario
Largeur de coupe	47 cm
Moteur	Électrique 230 V / 50 Hz
Puissance	1800 W
Régime moteur	2800 tr/min
Entraînement	Vario (à vitesse variable)
Hauteur de coupe	25 – 75 mm, réglable centralement
Nombre de positions de coupe	6
Capacité du bac de ramassage	60 L
Fonctions	Ramassage, mulching, éjection latérale
Poids	28 kg
Dimensions (L x l x H)	85 x 55 x 45 cm
Câble d'alimentation	10 m
Niveau sonore	82 dB(A)
Vibrations	4,2 m/s²
Entretien	Nettoyage après chaque utilisation ; affûtage lame si nécessaire
Sécurité	Frein moteur, interrupteur de sécurité à deux mains
Pièces détachées	Lames de rechange, courroie, roues, capot

FOIRE AUX QUESTIONS - 47-EL Vario SABO

Comment régler la hauteur de coupe sur la SABO 47-EL Vario ?

Utilisez le levier central situé sur le châssis. Tournez-le pour sélectionner l'une des 6 positions de 25 à 75 mm.

Le moteur ne démarre pas, que faire ?

Vérifiez que la fiche est branchée et que le câble n'est pas endommagé. Appuyez sur le bouton de sécurité tout en tirant la poignée de démarrage.

Puis-je utiliser la tondeuse sous la pluie ?

Non, n'utilisez jamais la tondeuse par temps humide pour éviter les risques d'électrocution.

Comment nettoyer le bac de ramassage ?

Videz le bac après chaque tonte et rincez-le à l'eau claire. Laissez sécher avant de le remettre.

Quelle est la capacité du bac de ramassage ?

Le bac a une capacité de 60 litres, ce qui permet de tondre de grandes surfaces sans le vider trop souvent.

Comment affûter la lame ?

Débranchez la tondeuse, retirez la lame (utilisez des gants), puis affûtez avec une lime ou une meuleuse en respectant l'angle d'origine.

Le câble d'alimentation est trop court, puis-je utiliser une rallonge ?

Oui, mais utilisez une rallonge adaptée à l'extérieur, de section 1,5 mm² minimum, et déroulez-la complètement pour éviter la surchauffe.

Comment passer en mode mulching ?

Retirez le bac de ramassage et insérez le bouchon mulching fourni dans l'éjection arrière.

Où trouver des pièces détachées pour la SABO 47-EL Vario ?

Contactez un revendeur SABO agréé ou consultez le site officiel. Les lames, courroies et roues sont disponibles.

Quelle est la garantie de cette tondeuse ?

La garantie légale est de 2 ans. Conservez la facture d'achat et la notice pour tout recours.

MODE D'EMPLOI 47-EL Vario SABO

2 Explication de la plaque signaletique placée sur la machine ....2

3 Explication des pictogrammes ....2

4 Explication des symboles ....3

5 Utilisation conforme a l'emploi prévu....3

6 Prescriptions générales de sécurité relatives a la tondeuse commandée à la main (electrique)....4

Consignes générales de sécurité....4

Mesures préparatoires....4

Maniement....4

Entretien et rangement....5

7 Description des éléments....6

8 Travaux préliminaires ....6

Dépliage de la fourche du guidon (Illustration A1 + E1 + B1 + B2)....6

Suspension du sac de récupération sur la tondeuse (Illustration R1 + S1)......6

Réglage de la hauteur de coupe (Illustration I)....6

9 Avant la première mise en marche....6

10 Mise en service de la tondeuse ....7

Branchement du câble d'alimentation (Illustration C2) 7

Fixation du câble d'alimentation dans la décharge de traction (Illustration D2) .....7

Mise en marche du moteur (Illustration A2) 7

11 Arrêt du moteur (Illustration F)....7

12 Arrêt d'urgence....7

13 Mecanisme de translation ....7

Fonctionnement des roues arrière motrices (Illustration G + E2)....7

Réglage de la vitesse (Illustration H) 7

14 Dispositif de récupération de l'herbe....8

Fonctionnement avec sac de récupération de l'herbe 8

Signal turbo (indicateur de niveau de remplissage du sac de récupération)

(Illustration J + K) 8

Vidage de l'herbe du sac de récupération (Illustration L) 8

Fonctionnement sans sac de récupération de l'herbe 8

15 L'opération de tonte 8

Tonte sur des terrains en pente 8

Positionnement du câble pendant la tonte....8

Contrôle de la sécurité de fonctionnement....8

Restrictions horaires....8

Conseils pour l'entretien des pelouses....8

Tonte (Illustration M)......8

Paillage (43-EL VARIO, R43VEL)....8

Passage en mode d'éjection arrière (Illustration U2 + S1) 8

16 Intervalles d'entretien 9

17 Entretien et maintenance de la tondeuse....9

Nettoyage (Illustration O) 9

Stockage 9

Escamotage du guidon (Illustration A1) 9

Transport et sécurité de la tondeuse (Illustration N)....9

Maintenance de la lame 10

Affûtage et équilibrage de la lame (Illustration Q)....10

Remplacement de la lame....10

Maintenance des roues avant 10

Maintenance des roues arrière motrices (Illustration R)....10

Entretien de la transmission....10

Remplacement de la courroie trapézoïdale de transmission....10

18 Causes de dérangements et élimination ....11

19 Caractéristiques techniques....12

Moteur....12

Tondeuse....12

Niveau de puissance acoustique....12

Niveau de pression sonore....12

Vibrations....12

20 Pièces détachées originales ....12

Déclaration de conformité ....voir à la fin, après la dernière langue

1 INTRODUCTION

Chère amatrice de jardinage, cher amateur de jardinage,

Vous prendrez conscience de l'importance de vos outils de jardinage, lorsqu'à la fierté d'une pelouse bien entretenue viendra s'ajouter le plaisir du jardinage. Votre nouvelle tondeuse est un excellent choix. Elle associe la puissance d'une grande marque de tradition aux innovations des technologies modernes. Vous le ressentirez au fil du travail et vous vous réjouirez des formidables résultats.

Mais avant de débuter l'entretien de votre jardin, lisez bien ces informations importantes qui doivent impérativement être respectées.

Avant la première mise en service de la tondeuse, lisez attentivement le présent mode d'emploi afin de vous familiariser avec l'utilisation et l'entretien corrects de la machine et afin d'éviter les blessures ou les dommages sur votre tondeuse.

Utilisez la tondeuse avec prudence. Les pictogrammes apposés sur l'appareil vous indiquent les principales mesures de précaution. La signification des pictogrammes est expliquée au verso.

Les consignes de sécurité sont indiquées dans ce mode d'emploi par des symboles. Vous trouverez l'explication de ces symboles dans le tableau de la page suivante.

Les désignations « à gauche » et « à droite » se réfèrent toujours au côté gauche et au côté droit de l'appareil dans le sens de la marche.

Votre tondeuse fonctionnera sans problème si vous respectez précisément les instructions techniques. Nous vous informons que les dommages de la tondeuses qui sont causés par des erreurs de manipulation ne sont pas pris en charge dans l'obligation de responsabilité / de garantie.

Nous vous souhaitons un agréable entretien de votre pelouse et de votre terrain.

2 EXPLICATION DE LA PLAQUE SIGNALETIQUE PLACÉE SUR LA MACHINE

1 Désignation du modèle
2 Type de protection
3 Tension de raccordement
4 Numéro du modèle et de série
5 Fréquence réseau
6 Puissance
7 Poids
8 Sécurité contrôlée
9 Vitesse du moteur
10 Les appareils électriques ne doivent pas être jetés avec les ordures ménagères. Affecter l'appareil, les accessoires et l'emballage à un recyclage respectueux de l'environnement
11 Année de construction
12 Marquage CE de conformité
13 Tondeuse à main
14 Niveau de puissance acoustique garanti

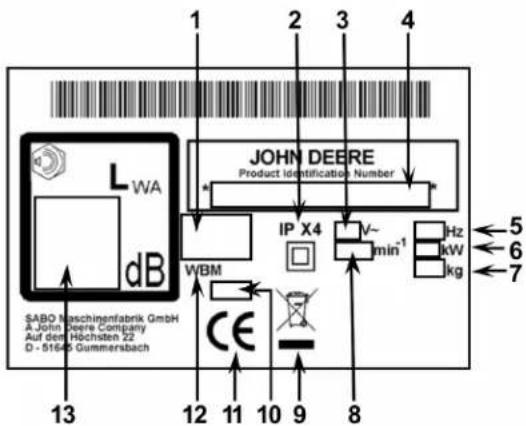

1 Désignation de modèle
2 Type de protection
3 Tension d'alimentation
4 Numéro de modèle et Numéro de série
5 Fréquence du réseau
6 Puissance
7 Poids
8 Vitesse de rotation du moteur
9 Les appareils électriques ne doivent pas être jetés à la poubelle; remettre l'appareil, les accessoires et l'emballage à un centre de recyclage écologique.
10 Année de construction
11 Marque de conformité CE
12 Tondeuse à gazon poussée
13 Niveau de puissance sonore garanti

Ce mode d'emploi vaut pour les modèles suivants :

43-EL VARIO (SA1453) : avec entraînement VARIO commutable avec réglage de la vitesse, largeur de coupe 430 mm

R43VEL (SA1463) : avec entraînement VARIO commutable avec réglage de la vitesse, largeur de coupe 430 mm

47-EL VARIO (SA1472) : avec entraînement VARIO commutable avec réglage de la vitesse, largeur de coupe 470 mm

La désignation correcte du modèle de votre appareil est indiquée sur la plaque signalétique.

3 EXPLICATION DES PICTOGRAMMES

Avant la mise en service, lire et respecter le mode d'emploi et les consignes de sécurité !

Les pièces éjectées représentent un danger lorsque le moteur est en marche – conserver les distances de sécurité / garder les personnes étrangères à l'écart de la zone dangereuse !

Tenez le cordon de raccordement éloigné des lames.

Faire attention aux lames acérées ! Eviter le contact avec la barre de coupe en rotation ! Pour cela, veillez à ne pas placer vos pieds ou vos mains sous le carter ! – Couper le moteur et retirer le connecteur de la prise avant les travaux de nettoyage et d'entretien.

Les appareils électriques ne doivent pas être jetés à la poubelle; remettre l'appareil, les accessoires et l'emballage à un centre de recyclage écologique.

4 EXPLICATION DES SYMBOLES

	AVERTISSEMENTLire soigneusement et respecter les instructions de service et les consignes de sécurité générales. Conserver le mode d'emploi en vue d'une consultation future.Le respect des conditions d'utilisation, de maintenance et d'entretien fait également partie d'une utilisation conforme aux prescriptions.
	MISE EN GARDETenir des tiers éloignés de la zone de danger !Le contact avec la lame en rotation peut provoquer de graves blessures.Des projections d'objets peuvent provoquer de graves blessures.Ne jamais tondre tandis que des personnes, en particulier des enfants ou des animaux, se trouvent à proximité.
	AVERTISSEMENTUn choc électrique peut entraîner des blessures graves.L'équipement électrique ne doit pas être modifié.Avant chaque tonte, contrôler la présence de dommages et de vieillissement sur la conduite de raccordement. Veiller au positionnement libre du câble, ne pas plier, frotter ou écraser le câbleLes câbles de liaison défectueux doivent être remplacés.Protéger l'appareil contre les projections d'eau. Cela pourrait endommager l'installation électrique.Toujours faire effectuer le remplacement, la rectification et l'équilibrage de la lame par un atelier spécialisé habilité car la directive DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame).
	MISE EN GARDEAttention aux lames tranchantes ! Le contact avec la lame en rotation peut provoquer de graves blessures aux pieds.Ne démarrez le moteur que lorsque vous êtes debout derrière la tondeuse.Veillez à ne pas mettre les pieds sous le carter.
	MISE EN GARDEAttention aux lames tranchantes ! Le contact avec la lame en rotation peut provoquer de graves blessures aux mains et aux pieds.Lorsque le moteur/la lame est en marche, l'espace de sécurité donné par la longueur du bras de conduite doit être respecté.Veillez à ne pas mettre les mains et les pieds sous le carter.
	AVERTISSEMENTLes objets projetés peuvent entraîner des blessures graves.Avant de tondre, retirer de la pelouse, en particulier sur les surfaces couvertes de feuilles, toutes les pierres, branches, fils, jouets et autres objets étrangers.Ne jamais utiliser l'appareil avec des dispositifs de protection endommagés ou absents.Des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes.Avant la première mise en service, contrôler la fixation de la vis de lame, puis contrôler avant chaque tonte la bonne fixation, l'usure et la présence éventuelle de dommages sur la barre de lame. Faire remplacer une lame usée ou endommagée par un atelier spécialisé autorisé. Faites resserrer la vis de lame par un atelier spécialisé.

AVERTISSEMENT

Un choc électrique peut entraîner des blessures graves. Eloigner le câble de liaison de la lame de coupe. Lors du démarrage, veiller à ce que le câble de liaison ne se trouve pas à proximité du boîtier. Ne pas passer au-dessus du câble de liaison lors de la tonte. En cas de dommage, couper l'appareil et attendre que la lame soit à l'arrêt, retirer immédiatement le connecteur. Ne pas toucher le câble de liaison avant qu'il ne soit coupé du réseau. Les câbles de liaison défectueux doivent être remplacés.

ATTENTION

Si le connecteur n'est pas retiré lors de travaux sur l'appareil, cela pourrait faire démarrer le moteur et causer de graves blessures. Avant de réaliser des travaux d'entretien et de réparation, arrêter le moteur et retirer le connecteur. Lors de l'entretien des lames de coupe, veiller à ce que la lame de coupe puisse être déplacée même si la source de tension est coupée. Consulter le mode d'emploi pour les consignes de nettoyage et d'entretien correspondantes. Un entretien insuffisant de votre appareil entraîne des défauts de sécurité.

MISE EN GARDE

Le contact avec la lame en rotation peut provoquer de graves blessures aux mains et aux pieds. Des projections d'objets peuvent également provoquer de graves blessures. Eteignez le moteur et attendez que l'outil de coupe s'arrête: - si la tondeuse doit être soulevée ou inclinée, p. ex. pour le transport; - si la tondeuse circule hors du gazon sur des sentiers ou des rues; - si la machine reste sans surveillance pendant une courte durée; - avant que la hauteur de coupe ne soit réglée; - avant que le sac de récupération de l'herbe ne soit enlevé; - avant que le bouchon pour la production de paillis ne soit enlevé.

PRUDENCE

Le contact avec les bords tranchants de la lame peut entraîner des blessures. Pour les travaux d'entretien et de nettoyage, portez toujours des gants de protection.

5 UTILISATION CONFORME A L'EMPLOI PREVU

• L'appareil est uniquement conçu pour tondre les surfaces d'herbe et les pelouses dans le cadre de l'entretien du jardin et du terrain ("Utilisation conforme aux prescriptions"). Toute autre utilisation est considérée comme non conforme ; le fabricant n'endosse aucune responsabilité pour les dommages qui en résultent ; l'utilisateur est seul responsable du risque. Le respect des conditions d'utilisation, de maintenance et d'entretien fait également partie d'une utilisation conforme aux prescriptions.
• En cas d'utilisation dans des terrains, parcs ou structures sportives publics ou sur des routes et exploitations agricoles et forestières, une prudence particulière est de mise.
• En particulier, la tondeuse ne doit pas être utilisée pour déborder des buissons, haies ou arbustes, pour couper des plates souples ou des plantes sur des toits ou dans des balconnières, pour aspirer et / ou souffler sur les trottoirs.
• L'utilisation de tout appareil supplémentaire ou ajouté non validé par le fabricant n'est pas autorisée. En cas d'utilisation d'un tel appareil supplémentaire ou ajouté, la conformité CE et la garantie sont annulées. Les modifications arbitraires sur cette tondeuse excluent la responsabilité du fabricant pour les dommages qui en résulteraient.

6 PRESCRIPTIONS GÉNÉRALES DE SÉCURITÉ RELATIVES A LA TONDEUSE COMMANDÉE A LA MAIN (ELECTRIQUE)

Consignes générales de sécurité

Pour votre protection et pour la garantie du fonctionnement, lire soigneusement le mode d'emploi. Familiarisez-vous avec les éléments de commande et l'emploi correct de la machine. Conserver le mode d'emploi en vue d'une consultation future.

• N'oubliez pas que le conducteur de la machine ou l'utilisateur est responsable des accidents impliquant des tiers ou leur propriété.
• Ce mode d'emploi fait partie de la machine et doit être remis à l'acheteur de l'appareil en cas de revente.
• N'autorisez jamais les enfants et les personnes de moins de 16 ans ainsi que les personnes qui ne connaissent pas le mode d'emploi, à utiliser la machine. Des dispositions locales définissent éventuellement l'âge minimum de l'utilisateur.
• Expliquez à chaque personne supposée travailler avec l'appareil les dangers possibles et comment éviter les accidents. Cet appareil ne doit être utilisé, entretenu et réparé que par des personnes familiarisées avec le mode d'emploi et connaissant les dangers.
• Cet appareil ne convient pas à une utilisation par des personnes (dont des enfants) présentant des capacités physiques, sensorielles ou mentales diminuées ou manquant d'expérience et/ou de savoir-faire, à moins qu'elles ne soient sous la surveillance d'une personne responsable de leur sécurité et que celle-ci leur fournisse les instructions nécessaires sur la façon d'utiliser l'appareil. La personne exerçant la surveillance doivent décider en premier lieu si la personne présentant des déficiencies physiques, sensorielles ou mentale est en mesure de faire cette activité.

Ne jamais tondre pendant que des personnes, en particulier des enfants ou des animaux, sont à proximité.

- Conservez votre machine en toute sécurité ! Toujours conserver les appareil non utilisés dans une pièce fermée, sèche et hors de la portée des enfants.

Mesures préparatoires

• Lorsque vous tondez, portez toujours des chaussures solides et fermées ou de sécurité ainsi qu'un pantalon. Evitez de porter des vêtements larges ou avec des cordons ou des ceintures pendants. Ne tondez pas pieds-nus ou en sandales. Portez des lunettes de sécurité afin de vous protéger les yeux.
  • Des bruits élevés peuvent causer des troubles auditifs. Porter des oreillères.

Avant et pendant l'utilisation de la tondeuse, contrôlez entièrement le terrain sur lequel l'appareil est utilisé et retirez toutes les pierres, branches, fils, jouets et autres objets étrangers susceptibles d'être agrippés et projetés.

Si vous utilisez également une tondeuse autonome pour l'entretien de la pelouse, respectez les consignes de sécurité suivantes concernant la surface de travail de la tondeuse autonome :

• Toujours vérifier la plage du câble de limitation avant tout travail sur ces surfaces (tondre, scarifier, etc.).
• Si les câbles sont posés dans la terre, ils doivent être contrôlés. Aucun câble ne doit être visible. Faire particulièrement attention au chargeur.
• Si les câbles de limitation sont posés à l'extérieur, ils doivent se dérouler de manière tendue directement sur le support et ne pas "traîner" dans l'herbe. Les câbles doivent être suffisamment fixés à l'aide des câbles de limitation, voir le mode d'emploi à ce propos.
• Les clous de limitation ne doivent pas dépasser, autrement ils doivent être à nouveau enfoncés.

• Eliminer les restes de câbles qui traînent avant de tondre. Les cas décrits ci-dessus constituent un danger que le câble soit accroché par l'outil et s'enroule. Cela peut entraîner des blessures graves.

• Des branches basses ou des obstacles similaires peuvent blesser l'opérateur et interférer avec le fonctionnement de l'unité de coupe. Avant de tondre, identifier les obstacles possibles tels que des branches basses et couper ou retirer ces obstacles.

• Pour garantir un fonctionnement correct et sûr d'un appareil de jardinage, un câble de liaison de la qualité minimale H05 RN-F (en alternative H05 VV-F) suivant la DIN/VDE 0282/4, avec une section de 3 x 1 mm² et un raccord en caoutchouc ou revêtu de caoutchouc suivant la DIN/VDE 0620, est nécessaire. Le raccord doit être effectué sur une prise Schuko 230 V à courant alternatif.

• En cas d'utilisation d'un câble avec sécurité enfant, veiller au fonctionnement parfait du fusible, sans quoi le connecteur de l'appareil pourrait être endommagé.

• La prise de courant de raccordement doit être protégée par des fusibles à action retardée de 16 ampères.

• Il est conseillé d'utiliser des dispositifs de protection à courant par défaut avec un courant par défaut nominal maximum de 30 mA ou des dispositifs de protection similaires.

L'équipement électrique ne doit pas être modifié.

Avant chaque tonte, contrôler la présence de dommages et de vieillissement sur le câble de liaison et ne l'utiliser que dans un état parfait.

• Si l'appareil doit être relié à un générateur, il convient de consulter au préalable un atelier spécialisé habilité afin de savoir quel générateur est adapté.
• Avant l'utilisation, procédez toujours à un contrôle visuel pour vérifier l'état d'usure ou d'endommagement des outils de coupe, des vis de fixation et de l'unité de coupe tout entière. Pour éviter un défaut d'équilibrage, il faut remplacer les couteaux usés ou endommagés, ainsi que les vis de fixation.
• Contrôler l'état des pictogrammes avant chaque utilisation. Les pictogrammes usés ou endommagés doivent être remplacés.

Maniement

- L'appareil ne doit pas être exploité dans une zone explosive.

Tenez les câbles de raccordement éloignés de l'outil de coupe. En tondant, ne passez pas la machine sur le câble de raccordement et maintenez toujours le fil à une distance de sécurité.

En cas de dommage du câble, couper l'appareil et attendre que la lame soit à l'arrêt. Débrancher le connecteur immédiatement. Ne pas toucher le câble de liaison avant qu'il ne soit coupé du réseau. Les connecteurs défectueux doivent être remplacés.

Veiller au positionnement libre du câble, ne pas plier, frotter ou écraser le câble.

• N'utilisez pas la tondeuse par mauvais temps en cas de danger de foudre.
• Ne pas écouter la radio ou de la musique avec des écouteurs pendant l'utilisation de la tondeuse. L'utilisation et l'entretien de la machine en toute sécurité exigent une attention totale.
• Ne tondez que de jour ou qu'avec un éclairage suffisant. Conduisez la machine au pas.
• Adaptez la vitesse de marche à la personne et à l'environnement. Augmentez lentement la vitesse jusqu'à ce que vous atteigniez la vitesse appropriée, coupez éventuellement l'entraînement.
• Faire preuve de prudence à l'approche d'angles morts, d'arbustes, d'arbres ou de tout autre objet limitant le champ de vision.
• Tenez vous éloigné des marches, tombes et talus. L'appareil peut caboter subitement lorsqu'une roue se trouve au-dessus du rebord d'un rocher, d'une tombe ou lorsqu'un rebord s'affaisse brusquement.
• Faites attention lorsque vous tondez sous des équipements de jeux pour enfants (par exemple des balançoires). La machine pourrait passer dans une zone non sécurisée. Un risque de blessures existe.
• N'utilisez pas l'appareil si vous êtes malade, fatigué ou si vous vous trouvez sous l'influence d'alcool, de médicament ou de drogue.
• L'utilisation de cette machine sur de l'herbe humide doit être, de préférence, évitée en raison du risque de glissement.
• Vérifiez la position de la tondeuse sur les surfaces en pente. Tondez transversalement par rapport à la pente, jamais en montant ou en descendant. Soyez particulièrement prudent lorsque vous tournez la tondeuse sur une pente.
• Ne pas tondre sur des pentes trop raides ! La tonte sur pente comporte généralement des dangers. Votre tondeuse est si performante qu'elle peut tondre sur des pentes avec une inclinaison jusqu'à 30°. Pour des raisons de sécurité, nous vous recommandons toutefois urgemment de ne pas épuiser ce potentiel théorique. Veillez toujours à une stabilité sûre. Généralement, les tondeuses manuelles ne doivent pas être utilisées sur des pentes de plus de 15°. Vous risquez de perdre la stabilité.
• Soyez particulièrement prudent lorsque vous changez le sens de marche et lorsque vous tirez la machine vers vous.
• Evitez de faire des mouvements de marche arrière avec la machine, vous risquez de trébucher. Evitez de vous tenir anormalement. Veillez à avoir une position debout sûre et à toujours garder l'équilibre.

• Respectez l'espace de sécurité donné par la longueur du bras de conduite.

• Pour éviter que l'appareil ne glisse pendant le transport, toujours le fixer au dispositif de fixation prévu (poignée de transport, carter, extrémités de longerons ou longeron transversal de la partie inférieure du guide). Ne pas fixer l'appareil par son clapet anti-projections !

• Avant de lever ou transporter la machine, contrôler son poids (voir données techniques). Le levage de poids élevés peut provoquer des risques pour la santé des utilisateurs.
• Ne soulevez ou ne portez jamais une machine lorsque le moteur est en marche.
• N'utilisez jamais la machine avec des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes. Des dispositifs de sécurité et de protection absents ou endommagés représentent un danger pour votre sécurité et celle d'autres personnes

Les dispositifs de sécurité sont :

– Etrier de commande de sécurité (3)

En cas de danger, relâcher l'étrier de commande : Le moteur est coupé et la barre de coupe doit s'immobiliser en trois secondes.

Le fonctionnement de l'étrier de commande de sécurité ne doit en aucun cas être mis hors service.

Veiller au bon fonctionnement de l'étrier de commande de sécurité. Si tel n'est pas le cas, il est impératif de le faire réparer par un atelier spécialisé agréé.

Les dispositifs de protection sont :

- Carter, sac de récupération de l'herbe, clapet d'éjection (9)

Ces dispositifs de protection protègent des blessures liées à des projections d'objets.

La tondeuse ne doit pas être utilisée avec un carter endommagé ou sans sac de récupération de l'herbe fixé de façon réglementaire ou clapet d'éjection placé sur le carter.

- Carter

Ce dispositif de protection prévient les blessures liées au contact avec la barre de coupe en rotation.

La machine ne doit pas être utilisée avec un carter endommagé. Pour cela, veillez à ne pas placer vos pieds ou vos mains sous le carter.

- Gaine de protection sur la partie supérieure du guidon (12), capot-moteur (5) et support moteur (7), combinaison fiche-connecteur avec le câblage (1, 14), câble de liaison, vis de la lame

Ces dispositifs de protection préviennent les blessures dues au contact avec les pièces conductrices de courant.

L'équipement électrique ne doit pas être modifié.

Les câbles de liaison défectueux doivent être remplacés. Utiliser un câble de liaison de qualité H05 RN-F (en alternative H05 VV-F) conforme à la norme DIN/VDE 0282/4 au minimum.

Après toute réparation ou opération de maintenance sur les pièces isolantes, un contrôle de l'isolation doit être effectué conformément à la norme DIN EN 60335 en vigueur.

Les dispositifs de protection ne doivent pas être modifiés.

• Soyez très prudent en démarrant le moteur et respectez les consignes du fabricant.
• Pendant la procédure de démarrage de l'entraînement, ne pas lancer la machine.

Lors de la mise en marche, veillez à ne pas avoir les pieds à proximité des outils de coupe.

Lors du démarrage ou de l'allumage du moteur, la machine ne doit pas être mise sur l'arête mais doit être placée par l'abaissement de la barre de guidage, si nécessaire, dans une position en biais de sorte que l'outil de coupe soit orienté dans le sens opposé à l'utilisateur, mais toutefois que dans la mesure absolument nécessaire. Avant de replacer l'appareil au sol, les deux mains doivent être positionnées sur la partie supérieure de la barre. Pour les appareils avec évacuation latérale, ne démarrez pas le moteur si vous vous trouvez devant le canal d'évacuation.

Ne mettez jamais les mains ou les pieds à proximité ou en dessous des pièces en rotation. Veillez à ne pas mettre les mains et les pieds sous le carter. Tenez vous toujours éloigné de l'ouverture d'éjection.

Eteindre le moteur, débrancher la fiche de secteur, s'assurer que toutes les pièces mobiles sont à l'arrêt complet :

• lorsque l'appareil n'est plus utilisé ;
• avant de vérifier la ligne de raccordement ;
• avant de contrôler l'appareil, de le nettoyer ou d'effectuer des travaux sur celui-ci ;
• avant de résoudre les blocages ou d'éliminer les colmatages dans le canal d'évacuation ;
• lorsqu'un corps étranger a été touché ;
  — lorsque l'appareil commence à vibrer de manière inhabituelle.

- Si un corps étranger a été trouvé et en cas de blocage de la machine, p. ex. lorsque vous avez roulé sur un objet, faites vérifier par un revendeur si des pièces de la machine ont été endommagées ou tordues. Confiez également toujours toutes les éventuelles réparations nécessaires à un atelier agréé.

- Si la machine commence à vibrer inhabituellement fortement ou à émettre des bruits inhabituels, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé.

Des vibrations importantes sur vos mains peuvent entraîner des troubles pour la santé. Si vous constatez des vibrations importantes, adressez-vous immédiatement à un atelier autorisé.

Arrêtez le moteur, assurez-vous que toutes les pièces en mouvement sont complètement à l'arrêt:

• lorsque vous voulez soulever ou incliner la tondeuse, p. ex. pour le transport:
• lorsque vous transportez la machine d'une zone à une autre;
  – lors de passages hors du gazon;
• lorsque vous vous éloignez de la tondeuse pour un court instant;
• lorsque vous souhaitez régler la hauteur de coupe;
• avant que le sac de récupération de l'herbe ne soit enlevé;
• avant que le bouchon pour la production de paillis ne soit enlevé.

Entretien et rangement

• Un entretien insuffisant de votre appareil entraîne des défauts de sécurité.
• Veillez à ce que tous les raccords vissés soient bien serrés et à ce que la machine soit dans un état de fonctionnement sûr.

Il n'est autorisé d'ouvrir le clapet d'éjection, d'enlever le sac de récupération ou le bouchon pour la production de paillis que lorsque le moteur est arrêté.

Avant chaque tonte, vérifiez l'usure ou la perte de fonction du dispositif de récupération d'herbe.

Avant chaque tonte, vérifiez l'état et l'assise de la lame. Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame). Remplacer obligatoirement une lame usée ou endommagée.

Confiez toujours le remplacement, l'affûtage et l'équilibrage de la lame à un spécialiste, un contrôle d'isolation devant être effectué sur les pièces isolantes après tous travaux de réparation et d'entretien (par ex. vis de lame) selon la norme DIN EN 60335.

- Pour des raisons de sécurité, remplacez les pièces usées ou endommagées.

Portez systématiquement des gants de protection lors des travaux de maintenance et de nettoyage.

N'effectuer les travaux d'entretien et de nettoyage qu'avec le moteur coupé et le connecteur retiré. Lors de l'entretien des lames de coupe, veiller à ce que la lame de coupe puisse être déplacée même si la source de tension est coupée. Un entretien régulier est indispensable pour la sécurité et la conservation de la capacité de fonctionnement.

Ne nettoyez jamais la machine sous de l'eau courante ou avec un nettoyeur à pression. L'installation électrique risquerait d'être endommagée.

Pour des raisons liées à la prestation de garantie et à la sécurité, seules des pièces originales doivent être utilisées.

Des pièces de rechange non équivalentes peuvent endommager la machine et représenter un risque pour votre sécurité.

FR

- Remarque pour la Suisse:

Il est interdit de se servir d'une machine électrique qui n'est pas dotée d'un commutateur de sécurité à courant de défaut avec un courant maximal de déclenchement de 30 mA.

- Remarque pour l'Autriche:

Le socle de prise de couplage du câble de raccordement doit être protégé des projections.

7 DESCRIPTION DES ELEMENTS

1 Connecteur de câble électrique
2 Actionnement vario
3 Etrier de commande pour moteur (étrier de commande de sécurité)
4 Pont
5 Hotte moteur électrique
6 Réglage de la hauteur de coupe
7 Support du moteur
8 Poignée de port avant
9 Clapet d'éjection
10 Décharge de traction pour câble électrique
11 Guidance de câble
12 Gaine de protection sur la partie supérieure du guidon
13 Etrier de commande de l'entraînement
14 Bouton d'arrêt (rouge)

8 TRAVAUX PRELIMINAIRES

Les composants individuels suivants nécessaires au montage de la tondeuse se trouvent dans l'emballage :

• Tondeuse avec barre de guidage pré-assemblée
• Sac de récupération, châssis du sac de récupération

• sachet à outils avec le contenu suivant :

• mode d'emploi et déclaration de conformité

• carte de garantie et conditions de garantie (selon le modèle)
• divers éléments de fixation.

Si, en dépit de toute attente, un composant devait manquer, prenez contact avec votre revendeur.

Dépliage de la fourche du guidon (Illustration A1 + E1 + B1 + B2)

• Retirer la barre de guidage repliée en forme de Z en tirant vers le haut A1
• Lorsque la partie inférieure et la partie supérieure de la barre de guidage sont à niveau, serrer fermement à la main les écrous à oreilles E1.

• Exercer une pression sur les extrémités de la partie inférieure de la barre de guidage de telle sorte que les cames d'arrêt situées des deux côtés et tournées vers l'intérieur s'encliquettent dans les creux correspondants B1. Trois hauteurs de barre différentes peuvent être réglées.

• Serrer fermement à la main les écrous à oreilles des deux côtés B1

• Introduire les câbles des deux côtés dans le cheminement de câblage. Cela empêche ainsi aux câbles de se coincer lors du rabattage de la barre de guidage E1.
• Du côté gauche (dans le sens de la marche), ouvrir le pont situé sur la barre inférieure en poussant B2.

ATTENTION

Pour le réglage de la hauteur de la barre, il est possible que le fait de desserrer les écrous à oreilles B1 afin de fixer la partie inférieure de la barre au carter (ne les desserrer que jusqu'à ce que la barre puisse être déplacée librement) et de dégager les cames d'arrêt des creux du carter fasse renverser involontairement la barre. De plus, des points d'écrasement peuvent se former entre la partie inférieure de la barre et le carter. Un risque de blessures existe !

Suspension du sac de récupération sur la tondeuse (Illustration R1 + S1)

• Avec l'étrier, mettre le châssis du sac de récupération à l'avant, dans le sac de récupération. Disposer la couture supérieure du sac de récupération sur l'étrier.
• Engager par pression les profilés de maintien sur le cadre du châssis du sac de récupération R1.
• Ouvrir le clapet d'éjection de la tondeuse vers le haut.
• Soulever le sac de récupération sur l'étrier de suspension, insérer la glissière (1) R1 située sur l'orifice du sac de récupération dans l'orifice d'éjection et la suspendre à l'aide des deux crochets latéraux se trouvant en haut sur le carter de la tondeuse.
• Rabattre le clapet d'éjection sur le sac de récupération.

Réglage de la hauteur de coupe (Illustration I)

Consigne de sécurité !

Explication des symboles, voir tableau page 3

La hauteur de coupe souhaitée se règle d'une seule main à l'aide du levier (1) situé sur le côté gauche de la tondeuse.

• Décliquetez le levier et enclenchez-le à nouveau dans la position souhaitée en le poussant latéralement.
• La marque à gauche sur le carter indique la hauteur de coupe.

IMPORTANT

La tonte à la hauteur de coupe la plus basse devrait uniquement se faire sur des pelouses planes et régulières !

Tenir compte que les réglages de hauteurs de coupe inférieurs doivent uniquement être utilisés lorsque les conditions sont optimales. Si la hauteur de coupe est choisie trop basse, la pelouse risque d'être endommagée et même détruite dans certains cas.

Hormis la hauteur de coupe, la vitesse de marche influence également le résultat de la coupe et la récupération de l'herbe coupée. Adapter la hauteur de coupe et la vitesse à la hauteur de la pelouse devant être tondue, éventuellement ne pas activer l'entraînement.

9 AVANT LA PREMIERE MISE EN MARCHE

Conisgne de sécurité !

Explication des symboles, voir tableau page 3

Contrôler le serrage de tous les vissages. Resserrer les vis le cas échéant ! En particulier, contrôler la fixation de la barre de coupe (voir à ce propos le chapitre « Entretien de la barre de coupe »).

Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame).

Veiller à ce que tous les dispositifs de protection soient correctement fixés et non endommagés !

Avant la première mise en service, contrôler si l'étrier de commande de sécurité fonctionne de manière irréprochable. Si l'étrier de commande est relâché, le moteur et la barre de coupe doivent s'arrêter en l'espace de trois secondes. Si ce n'est pas le cas, se rendre à l'atelier spécialisé autorisé le plus proche.

10 MISE EN SERVICE DE LA TONDEUSE

Consigne de sécurité !

Explication des symboles, voir tableau page 3

IMPORTANT

Si l'appareil doit être relié à un générateur, il convient de consulter au préalable un atelier spécialisé habilité afin de savoir quel générateur est adapté.

Branchement du câble d'alimentation (Illustration C2)

ATTENTION

Pour garantir un fonctionnement correct et sûr d'un appareil de jardinage, un câble de liaison de la qualité minimale H05 RN-F (en alternative H05 VV-F) suivant la DIN/VDE 0282/4, avec une section de 3 x 1 mm² et un raccord en caoutchouc ou revêtu de caoutchouc suivant la DIN/VDE 0620, est nécessaire. Le raccord doit être effectué sur une prise Schuko 230 V à courant alternatif, fusible 16 A à action retardée.

En cas d'utilisation d'un câble avec sécurité enfant, veiller au fonctionnement parfait du fusible, sans quoi le connecteur de l'appareil pourrait être endommagé.

IMPORTANT

N'utilisez les câbles d'une section de 3 x 1mm² que jusqu'à une longueur de 25mètres. Si vous utilisez un câble d'alimentation de 3 x 1,5mm² de section, la longueur peut atteindre 40mètres.

• Branchez d'abord le câble de raccordement dans le combiné commutateur-fiche sur le montant supérieur
• Ensuite seulement, branchez le câble d'alimentation à la prise secteur.
• Pour débrancher le câble, commencez toujours par débrancher la fiche de la prise secteur.

Fixation du câble d'alimentation dans la décharge de traction (Illustration D2)

ATTENTION

Il est interdit d'utiliser l'appareil sans décharge de traction afin d'éviter tout endommagement de la combinaison fiche/connecteur et du câble. Afin d'être fixé de manière sûre à l'appareil, le câble doit être accroché à la décharge de traction. Il n'est alors plus possible de débrancher la prise du câble de l'appareil. De plus, le câble se positionne ainsi automatiquement de l'autre côté lorsque la tondeuse se retourne.

• Former une bride semi-circulaire avec le câble - à environ 80 cm du raccord du câble de liaison.
• Introduire le câble dans la décharge de traction depuis le bas et le nouer autour de la nervure de fixation.
• Saisir le câble aux deux extrémités et tirer fermement sur la décharge de traction.

Mise en marche du moteur (Illustration A2)

Ne démarrer le moteur qu'en étant placé derrière la tondeuse.

Dans tous les cas, placer la tondeuse sur une surface plane, non recouverte d'herbe haute (une herbe trop haute enraye le démarrage de la barre de coupe et rend le processus de démarrage difficile). Lors du démarrage ou de l'allumage du moteur, la machine ne doit pas être mise sur l'arête mais doit être placée par l'abaissement de la barre de guidage, si nécessaire, dans une position en biais de sorte que l'outil de coupe soit orienté dans le sens opposé à l'utilisateur, mais toutefois que dans la mesure absolument nécessaire. Avant de replacer l'appareil au sol, les deux mains doivent se trouver sur la partie supérieure de la barre.

- Pour mettre le moteur en marche, appuyez et maintenez le bouton rouge (1).

- Avec l'autre main, tirez l'étrier de commande rouge (2) sur la partie supérieure du guidon. Pendant le fonctionnement, l'étrier de commande doivent être maintenus dans cette position.

- Ensuite, le bouton rouge peut être relâché.

IMPORTANT

Si le moteur ne fonctionne pas 5 secondes après avoir été mis en route,

1. relâcher l'étrier de commande
2. débrancher la fiche de secteur !
3. vérifier la ligne de raccordement
4. vérifier l'alimentation en courant à la maison (sécurité)
5. vérifier si d'éventuelles obstructions sont présentes dans l'espace de coupure
6. faire contrôler la machine par un atelier spécialisé.

ATTENTION

Lorsque le moteur est démarré, seul l'étrier de commande rouge doit être actionné. Ce n'est que lorsque le moteur marche que l'entraînement doit être activé au moyen de l'étrier noir. Si l'étrier noir est actionné en premier, l'entraînement sera simultanément mis en circuit et le moteur sera surchargé.

11 ARRÊT DU MOTEUR (Illustration F)

• Relâchez l'étrier de commande de l'embrayage noir (1) – la tondeuse s'arrête.
• Relâchez l'étrier de commande rouge (2) – le moteur s'arrête.
  Le frein automatique de la lame immobilise l'outil de coupe en 3 secondes.

12 ARRET D'URGENCE

Désenclencher l'étrier de commande de sécurité et l'étrier de commande de l'embrayage.

• La tondeuse s'arrête.
• La lame s'arrête.
• Le moteur s'arrête.

ATTENTION

Avant chaque utilisation de la tondeuse, contrôler si l'étrier de commande de sécurité pour le frein du moteur et l'étrier de commande d'entraînement fonctionnent de manière irréprochable :

• Si l'étrier de commande de sécurité est relâché, le moteur et la barre de coupe doivent s'arrêter en l'espace de trois secondes.
• si l'étrier de commande d'entraînement est relâché, la machine doit s'arrêter immédiatement.

Si ce n'est pas le cas, se rendre à l'atelier spécialisé autorisé le plus proche.

13 MECANISME DE TRANSLATION

Fonctionnement des roues arrière motrices (Illustration G + E2)

IMPORTANT

L'entraînement par roues arrière ne doit être mis en marche que lorsque le moteur tourne afin d'éviter une surcharge du moteur!

La mise en et hors service de l'entraînement des roues arrière se fait par l'étrier de commande noir de l'entraînement (1) sur la barre de guidage supérieure alors que le moteur et la tondeuse sont en marche G :

- Tirer vers soi l'étrier de commande de l'entraînement et le maintenir sans cette position = la tondeuse avance.

- Relâcher l'étrier de commande de l'entraînement = la tondeuse s'arrête (position 0).

Le maintien de l'étrier de commande de l'entraînement (1) permet de fixer aussi automatiquement l'étrier de commande rouge du moteur (2) en position marche E2. L'étrier de commande de l'entraînement doit toujours être fixé à la barre supérieure. Une commande non conforme provoque l'usure de l'entraînement. Il est souhaitable que l'étrier oppose une forte résistance au départ afin de rendre une fausse manœuvre difficile.

REMARQUE

Les roues arrière font un cliquetis lorsque la tondeuse est poussée vers l'avant.

Réglage de la vitesse (Illustration H)

IMPORTANT

Afin d'éviter d'endommager le moteur, ne procédez à des changements de vitesse que pendant qu'il est en marche.

La vitesse de marche se règle avec la poignée gauche.

• En vue du réglage de la vitesse, tourner la poignée dans les deux sens et régler ainsi la vitesse de marche souhaitée. La flèche sur la poignée indique la vitesse de marche.
• Position « Lapin » = rapide (vitesse max.).
• Position « Tortue » = lente (vitesse min.).

REMARQUE

Une tonte à une vitesse trop élevée donne un mauvais résultat de coupe ou de récupération de l'herbe coupée. La vitesse doit toujours être adaptée aux conditions rencontrées. Une vitesse de marche plus lente doit être choisie lorsque l'herbe de la pelouse est plus haute.

Consigne de sécurité !

Explication des symboles, voir tableau page 3

Fonctionnement avec sac de récupération de l'herbe

Pendant la tonte, veillez à vider le sac de récupération de l'herbe à temps. Le signal turbo sur le sac de récupération vous indique quand il est temps de vider le sac.

IMPORTANT

Vellez à ce que le déflecteur (1) R1 ne soit pas déformé pendant la manipulation.

Signal turbo (indicateur de niveau de remplissage du sac de récupération) (Illustration J + K)

Un indicateur, situé sur le dessus du sac de récupération de l'herbe permet de constater si le sac est vide ou plein:

• Pendant la tonte et lorsque le sac de récupération est vide, le signal turbo se gonfle J.
• Lorsque le sac est plein, le signal turbo se dégonfle, arrêtez immédiatement de tondre et videz le sac de récupération de l'herbe K.

IMPORTANT

Si le tissu du sac de récupération est très sale, le signal turbo ne se gonfle pas. Il est alors conseillé de le nettoyer immédiatement. Seul un sac perméable à l'air permet une récupération parfaite de l'herbe coupée.

IMPORTANT

Ne nettoyez pas le sac de récupération à l'eau chaude!

Vidage de l'herbe du sac de récupération (Illustration L)

• Arrêtez le moteur.
• Relevez le clapet d'éjection de l'herbe.
• Suspendez le sac de récupération plein sur l'étrier de transport de la tondeuse; le clapet d'éjection se ferme automatiquement.
• Videz le sac en le tenant par l'étrier de transport et par la poignée encastrée dans le fond du sac en le secouant afin de faire tomber toute l'herbe.

Fonctionnement sans sac de récupération de l'herbe

MISE EN GARDE

Si la tondeuse est utilisée sans le sac de récupération de l'herbe, le clapet d'éjection doit toujours être fermé (rabattu vers le bas) sur le carter.

15 L'OPERATION DE TONTE

Consigne de sécurité !

Explication des symboles,

voir tableau page 3

Tonte sur des terrains en pente

ATTENTION

La tondeuse peut être conduite sur des talus et des pentes avec une inclinaison jusqu'à 30°.

Pour des raisons de sécurité, nous vous recommandons toutefois urgemment de ne pas épuiser ce potentiel théorique. Veillez toujours à une stabilité sûre.

Généralement, les tondeuses manuelles ne doivent pas être utilisées sur des pentes de plus de 15°. Vous risquez de perdre la stabilité.

Positionnement du câble pendant la tonte

Poser le câble de manière si large que la machine puisse le resserrer en continu sur la pelouse déjà traitée. Lors de la rotation de l'appareil, la décharge de traction déplace le câble automatiquement sur l'autre côté de la barre.

Veiller à éloigner le câble de l'outil de coupe et à ne pas former de nervure. Contrôler avant chaque tonte la présence de dommages sur le connecteur et ne l'utiliser que dans un état parfait.

Contrôle de la sécurité de fonctionnement

Avant chaque utilisation de la tondeuse, contrôler si l'étrier de commande de sécurité fonctionne de manière irréprochable. Si l'étrier de commande est relâché, le moteur et

la barre de coupe doivent s'arrêter en l'espace de trois secondes. Si ce n'est pas le cas, se rendre à l'atelier spécialisé autorisé le plus proche.

Avant chaque utilisation de la tondeuse, veiller au bon fonctionnement de l'étrier de commande d'entraînement. Si l'étrier de commande d'entraînement est relâché, la machine doit s'arrêter immédiatement. Si ce n'est pas le cas, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé.

Veiller à ce que tous les dispositifs de protection soient correctement fixés et non endommagés !

Vérifier si la partie supérieure de la barre (isolation) est endommagée. Si le tuyau flexible de recouvrement est endommagé, il est impératif de se rendre dans l'atelier spécialisé habilité le plus proche car sinon, le contact avec les pièces conductrices de courant peut provoquer des blessures (décharge électrique).

Pour éviter une mise en danger, vérifiez l'état et l'assise de la lame avant chaque tonte. Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame). Remplacer obligatoirement une lame usée ou endommagée. (Voir à ce propos le chapitre « Entretien de la barre de coupe »)

Vérifier toutes les 10 heures de fonctionnement la position et l'usure du ventilateur, de l'embrayage de la lame et du carter du ventilateur. En outre, contrôler la bonne assise des vis et des écrous et resserrer éventuellement !

Si la tondeuse est bloquée, par ex. à cause du heurt d'un obstacle, charger un atelier spécialisé habilité de vérifier si des pièces de la tondeuse ont été endommagées ou déformées. Toujours faire réaliser les réparations éventuellement nécessaires par un atelier spécialisé habilité.

Si la machine commence à vibrer inhabituellement fortement ou à émettre des bruits inhabituels, une inspection immédiate doit être réalisée par un atelier spécialisé autorisé.

Restrictions horaires

L'utilisation de tondeuses est parfois soumise à certaines restrictions horaires variant d'un pays à l'autre (pour ne pas déranger le voisinage). Veuillez vous informer avant la mise en service de la tondeuse auprès des autorités compétentes.

Conseils pour l'entretien des pelouses

Tonte (Illustration M)

AVERTISSEMENT

Avant de tondre, retirez tous les corps étrangers (pierres, bois, branches, etc.) de la pelouse ; faites toutefois attention à ce que d'autres objets ne traînent pas lorsque vous tondez.

Sur demande, vous recevrez des instructions concernant l'entretien de votre pelouse auprès de votre revendeur. Vous trouverez également des informations et des conseils sur la tonte sur le site Internet du fabricant.

Paillage (43-EL VARIO, R43VEL)

Votre tondeuse peut être équipée d'un kit de paillage. Le jeu de transformation correspondant en système de paillage est disponible dans le commerce spécialisé (pour le n° de commande du jeu de transformation, voir les pièces et accessoires d'origine)

Le kit de paillage comporte également des conseils et des informations concernant le paillage. Vous trouverez également des informations et des conseils sur le paillage sur le site Internet du fabricant.

AVERTISSEMENT

Toujours faire réaliser la transformation en système de paillage par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame).

Un embrayage de lame mal monté peut par ailleurs provoquer le détachement de la barre de coupe, ce qui peut entraîner de graves blessures.

Si l'herbe est cependant trop haute pour le paillage, quelques petites manipulations suffisent pour transformer la tondeuse de paillage en vue de la tonte avec sac de récupération d'herbe.

Passage en mode d'éjection arrière (Illustration U2 + S1)

• Couper le contact
• Soulever le clapet d'éjection
• Retirer le bouchon mulch du canal U2
• Suspendre le bac de ramassage au support prévu à cet effet au niveau du châssis de la tondeuse S1.

Le démontage du système de couteau à paillis n'est pas nécessaire ! Dans des conditions de tonte particulièrement difficiles (par ex. de l'herbe mouillée), il est possible que la capacité de remplissage du bac soit réduite.

Afin de pouvoir utiliser de nouveau la tondeuse pour des paillis, il est nécessaire de remonter le bouchon mulch. Retirer le bac de collecte, insérer le bouchon mulch dans le canal d'évacuation et fermer le clapet d'évacuation.

16 INTERVALLES D'ENTRETIEN

ATTENTION

Eviter les dommages ! Sous des conditions extrêmes ou inhabituelles, des intervalles d'entretien plus courts que ceux indiqués sont éventuellement nécessaires. Si vous constatez des défauts, adressez-vous à un atelier autorisé.

Effectuer les entretiens de routine de la machine conformément aux intervalles d'entretien suivants.

En plus de ceux indiqués dans ce mode d'emploi, respecter les intervalles d'entretien suivants.

Avant la première mise en service

• Contrôler le serrage de tous les vissages.
• Contrôler la vis de lame et la faire éventuellement resserrer par un atelier spécialisé.
• Contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable.
• Contrôler si tous les dispositifs de protection sont correctement fixés et non endommagés.

Avant chaque utilisation

• Contrôler la pelouse et retirer tous les corps étrangers.
• Contrôler la zone du câble de limitation (si une tondeuse autonome est également utilisée pour l'entretien de la pelouse).
• Contrôler l'état et le serrage de la lame et faire éventuellement resserrer la vis de lame par un atelier spécialisé.
• Contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable.
• Contrôler si tous les dispositifs de protection sont correctement fixés et non endommagés.
• Contrôler l'usure ou la perte de fonction du dispositif de récupération d'herbe.
• Vérifier si la partie supérieure de la barre (isolation) est endommagée.
• Contrôler les dommages et le vieillissement sur le câble de liaison.

Toutes les 10 heures de fonctionnement

• Contrôler le serrage de tous les vissages.
• Vérifier la position et l'usure du ventilateur, de l'embrayage de la lame et du carter du ventilateur.

Après chaque utilisation

• Nettoyer la tondeuse.
• Contrôler les dommages et l'usure sur la lame.

Toutes les 50 heures de fonctionnement ou une fois par an

- Huiler le palier des roues.

Lors de l'inspection annuelle

• Faire nettoyer l'engrenage et la zone sous le couvercle de courroie.
• Contrôler le câble Bowden d'entraînement et le faire éventuellement régler.

17 ENTRETIEN ET MAINTENANCE DE LA TONDEUSE

Un entretien régulier est la meilleure garantie pour une longue durée de vie et un fonctionnement irréprochable ! Un entretien insuffisant de votre appareil entraîne des défauts de sécurité !

Utilisez exclusivement des pièces de rechange originales, elles seules vous garantissent sécurité et qualité.

Consigne de sécurité ! Explication des symboles, voir tableau page 3

Nettoyage (Illustration O)

Eliminer les résidus de tonte et les impuretés juste après la tonte. Mettre la tondeuse sur le côté et utiliser une brosse ou des chiffons pour le nettoyage.

ATTENTION

Ne pas insérer les doigts dans les orifices du carter du ventilateur et maintenir le ventilateur. Si la barre de coupe est tournée lors du nettoyage, il y a un risque de se coincer les doigts entre le ventilateur et le carter du ventilateur!

IMPORTANT

Ne jamais asperger la tondeuse d'eau. Cela pourrait endommager l'installation électrique.

Stockage

Rangez la machine dans un endroit fermé et sec après l'avoir nettoyée et non accessible aux enfants. Laissez le moteur se refroidir avant de ranger la machine dans un endroit fermé.

Escamotage du guidon (Illustration A1)

• Afin de gagner de la place pour le stockage et pour le transport, desserrer les quatre écrous à oreilles jusqu'à ce qu'il soit possible de replier la barre de guidage en forme de Z sur le moteur sans résistance A1.
  Dégager les cames d'arrêt situées au bout de la barre inférieure des creux du carter.
• Lors de cette opération, ne pas plier ou ne pas écraser les câbles.

ATTENTION

Lors du rabattage de la barre à des fins de transport ou de stockage, il est possible que le fait de desserrer les écrous à oreilles et de dégager les cames d'arrêt des creux du carter à la barre fasse renverser involontairement la barre. De plus, des points d'écrasement peuvent se former entre la partie inférieure, supérieure de la barre et le carter. Un risque de blessures existe !

Transport et sécurité de la tondeuse (Illustration N)

• Si vous devez porter l'appareil, ne saisissez pas le clapet d'éjection ! Saisissez la poignée à l'avant et à l'arrière (voir illustration N).
  Avant de soulever ou de porter la machine, renseignez-vous sur son poids (voir caractéristiques techniques). Soulever des poids importants peut provoquer des ennuis de santé.
  Nous recommandons de toujours soulever ou porter la machine à deux personnes au moins.
• Transportez l'appareil debout.
• Stationnez le moyen de transport sur un sol plat pour que l'appareil ne glisse pas avant d'être sécurisé.
• Décrochez le sac de récupération et sécurisez-le séparément pour le transport.
• Fixez en toute sécurité l'appareil avec les moyens de fixation de la charge autorisés (p. ex. sangles avec élément de serrage) sur ou dans le véhicule. Les sangles sont des bandes constituées de fibres synthétiques. Chaque sangle d'amarrage est marquée. L'étiquette contient des indications importantes.
• Dans le cas de chargements pouvant rouler, l'amarrage direct avec quatre sangles est recommandé. Sécurisez les roues de l'appareil de telle sorte qu'il ne puisse pas bouger durant le trajet.

ATTENTION

Ne serrez pas les sangles à fond. Une fixation trop forte de la tondeuse risque de l'endommager.

Maintenance de la lame

Une lame acérée garantit une coupe optimale. Avant chaque tonte, vérifiez l'état et l'assise de la lame. Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame). Remplacer obligatoirement une lame usée ou endommagée.

Affûtage et équilibrage de la lame (Illustration Q)

MISE EN GARDE

Confiez toujours l'affûtage et l'équilibrage de la lame à un atelier spécialisé autorisé, un contrôle d'isolation devant être effectué sur les pièces isolantes après tous travaux de réparation et d'entretien (par ex. vis de lame) selon la norme DIN EN 60335.

Une lame mal affûtée et non équilibrée peut occasionner de fortes vibrations et endommager la tondeuse à gazon.

Les lisières de coupe de la barre de coupe ne doivent être rectifiées que jusqu'à ce que la valeur respective (voir figure Q) ou le marquage (1) sur la barre de coupe (anneau) soit atteint. Attention ! Respecter un angle d'affûtage de 30°.

Votre atelier spécialisé peut contrôler cette valeur (limite d'usure) pour vous !

AVERTISSEMENT

Une lame dont la limite d'usure (marquage) est dépassée peut se rompre et être éjectée, ce qui risque de provoquer de graves blessures.

Remplacement de la lame

AVERTISSEMENT

Toujours faire remplacer la barre de coupe par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'Isolation (par ex. vis de la lame).

Un embrayage de lame mal monté peut par ailleurs provoquer le détachement de la barre de coupe, ce qui peut entraîner de graves blessures.

• En cas de remplacement, n'utiliser que des barres de coupe d'origine. Des pièces de rechange non équivalentes peuvent endommager la machine et représenter un risque pour votre sécurité.
• Les outils de coupe de rechange doivent être pourvus durablement du nom et / ou du logo d'entreprise du fabricant ou du fournisseur ainsi que du numéro de pièce.

Maintenance des roues avant

Une fois par an ou toutes les 50 heures de fonctionnement, graisser les paliers des roues.

• Retirer la protection du chapeau de roue des deux côtés.
• A l'aide d'une clé à douille, desserrer l'écrou six-pans, retirer la rondelle, enlever les roues avec le chapeau de roue et le disque de montage de l'axe de roue. Enlever le chapeau de la roue.
• Après avoir graissé les paliers, remettre les roues en place. Commencer par insérer le disque de montage dans la roue, poser le chapeau de roue et appuyer jusqu'à ce qu'un clic se fasse entendre. Poser la rondelle, la fixer au moyen de l'écrou six-pans et serrer de telle sorte que les roues puissent encore pivoter légèrement mais sans jeu. Remettre la protection du chapeau de roue.

Maintenance des roues arrière motrices (Illustration R)

Une fois par an ou toutes les 50 heures de fonctionnement, graisser les paliers des roues.

• Retirer la protection des chapeaux de roues et les vis avec les rondelles des deux côtés, enlever les roues d'entraînement avec les chapeaux de roues et les rondelles des axes des roues.
• Eliminer les résidus de graisse et les impuretés de la protection de la roue, du pignon situé sur l'arbre d'entraînement et du grand pignon se trouvant à l'intérieur de la roue.

REMARQUE

Ne pas séparer pas le pignon de roue libre de l'arbre de transmission!

• Après avoir graissé les paliers, remettre les roues en place. Lors de la mise en place de la roue d'entraînement, veiller à ce que le petit et le grand pignon s'imbriquent l'un dans l'autre, faire éventuellement tourner légèrement la roue sur l'axe.
• Si le chapeau de la roue se dégage de la roue, insérer tout d'abord la rondelle dans la roue comme dans l'illustration R, poser le chapeau de la roue et appuyer jusqu'à ce qu'un clic se fasse entendre. Poser la rondelle sur la vis et les visser dans l'axe de la roue. Remettre la protection du chapeau de roue.

Entretien de la transmission

• Si l'on veut que la transmission à courroie fonctionne de manière irréprochable, il est indispensable que le câble Bowden pour la mise en/hors circuit du système d'entraînement soit libre.
• Le câble Bowden est réglé départ usine et n'a pas besoin d'être réajusté.

Remplacement de la courroie trapézoïdale de transmission

Le remplacement de la courroie trapézoïdale d'entraînement doit être exclusivement réalisé par un atelier spécialisé.

18 CAUSES DE DERANGEMENTS ET ELIMINATION

Dérangements	Causes possibles Remède
Le moteur ne démarre pas 5 secondes après la mise en route de l'appareil.	Pas de tension réseau. Brancher la fiche de secteur C2.Vérifier la sécurité.
	Câble de liaison endommagé.	Faire contrôler la machine par un atelier spécialisé.
	Hauteur de coupe réglée trop bas (la pelouse trop haute empêche le moteur de démarrer).	Régler une hauteur de coupe plus grande I.Basculer la machine lors du démarrage.
	Trop de déchets d'herbe dans le carter.	Eliminer l'herbe de l'espace de coupe, maintenir l'entrebaillement entre les ventilateurs et le carter propre (retirer au préalable la fiche de secteur !).
	Faire contrôler la machine par un atelier spécialisé.
Fortes vibrations	Faites contrôler par un atelier autorisé.
La tondeuse n'avance pas	Etrier de commande non tiré.	Tirez l'étrier de commande G.
	Faites contrôler par un atelier autorisé.
Il est impossible de régler la vitesse	Faites contrôler par un atelier autorisé.
Coupe pas nette, pelouse jaunit	La barre de coupe est émoussée.	Faire rectifier et équilibrer par un atelier spécialisé Q.
	Hauteur de coupe trop basse.	Régler une hauteur de coupe plus grande I.
	Tonte avec une vitesse trop élevée.	Adapter la vitesse de tonte, désactiver éventuellement l'entraînement.
	Chevauchement des bandes de tonte insuffisant.	En cas d'herbe haute, les bandes de tonte doivent se chevaucher plus.
	Pelouse embroussaillée.	Une large amélioration peut être obtenue grâce à l'utilisation d'un scarificateur.
Sortie bouchée	Le TurboSignal n'a pas été respecté J + K.	Vider le sac de récupération L.
	Hauteur de coupe trop basse pour une herbe trop haute.	Régler une hauteur de coupe plus grande I.
	Tonte avec une vitesse trop élevée.	Adapter la vitesse de tonte, désactiver éventuellement l'entraînement.
	Herbe humide. Laisser sécher la pelouse.

L'herbe paillée a un mauvais aspect : grumeaux, volumes de coupe excessifs, coupe grossière (43-EL VARIO, R43VEL)	La barre de coupe est émoussée.	Faire rectifier et équilibrer par un atelier spécialisé.
	Règle de paillage non respectée (couper max. 1/3 de la hauteur d'herbe ; la hauteur d'herbe à couper doit être inférieure à 10 cm)	Régler une hauteur de coupe plus grande I.Régler la tondeuse sur éjection par l'arrière U2 + S1 et tondre la pelouse tout d'abord avec un réglage de coupe élevé.
	Vitesse trop élevée. Adapter la vitesse, désactiver éventuellement l'entraînement.
	Accumulation d'herbe sous la tondeuse.	Régler une hauteur de coupe plus grande I.
	Chevauchement des bandes de tonte insuffisant.	En cas d'herbe haute, les bandes de tonte doivent se chevaucher plus.
	Herbe humide. Régler une hauteur de coupe plus grande I.Laisser sécher la pelouse.

Les réparations sur les appareils électriques ne doivent être exécutées que par un personnel qualifié. Ne pas réparer soi-même svp!

En cas de pannes ou de défauts qui ne sont pas mentionnés dans le présent mode d'emploi, veuillez vous adresser à l'atelier autorisé le plus proche. Ceci vaut notamment pour les appareils à moteur électrique car un essai de protection d'isolation doit toujours être effectué lors des réparations.

Votre atelier autorisé vous viendra volontiers en aide si vous ne voulez pas procéder vous-même aux travaux de maintenance décrits dans le présent mode d'emploi.

19 CARACTÉRISTIQUES TECHNIQUES

Moteur

Moteur Moteur à courant altematif
Tension d'alimentation 230 V
Puissance	1700
Vitesse de rotation du moteur 3000 min-1

Tondeuse

Carter Aluminium moulé sous pression
Largeur de coupe 430 mm (43-EL VARIO, R43VEL)	470 mm (47-EL VARIO)
Hauteurs de coupe Centrale, 15 (R43VEL),	25, 30, 40, 45, 55, 60, 70, 80 mm
Poignée réglable en hauteur triple
Contenu du sac de récupération 65 litres
Vitesse de déplacement 2,4 – 3,6 km/h
Poids 35 kg (43-EL VARIO, R43VEL)	36 kg (47-EL VARIO)
Longueur 1565 mm (43-EL VARIO, R43VEL)	1625 mm (47-EL VARIO)
Largeur	500
Hauteur 1025 mm (43-EL VARIO, R43VEL)	935 mm (47-EL VARIO)
Roues avant / arrière	180 mm / 200 mm
Logement avant	Roulement à billes conique
Logement arrière	Roulement à billes conique

Niveau de puissance acoustique

Niveau de puissance acoustique assuré ; mesuré selon 2000/14/CE

L_wa = 96 dB(A)

Niveau de pression sonore

43-EL VARIO, R43VEL

Niveau de pression sonore d'émission au poste d'opérateur; mesuré selon EN ISO5395-2	L_pA = 82 dB(A)
Incertitudes de mesure ; selon ISO4871	3 dB

47-EL VARIO

Niveau de pression sonore d'émission au poste d'opérateur; mesuré selon EN ISO5395-2	L_pA = 84 dB(A)
Incertitudes de mesure ; selon ISO4871	3 dB

Vibrations

Vibrations sur la poignée ; mesurées selon EN ISO5395-2	a_HV = 1 m/s^2
Incertitudes de mesure ; selon EN12096	0,5 m/s^2

20 PIÈCES DÉTACHÉES ORIGINALES

Kit pour transformation de la tondeuse pour l'épandage

BSA624 (43-EL VARIO, R43VEL)

W

mm

14 Arrêteringsknop (rood)

Fax [phone]

[e-mail]
