Tipo di prodotto	Tosaerba elettrico
Marca	SABO
Modello	47-EL Vario
Larghezza di taglio	47 cm
Motore	Elettrico 230 V / 50 Hz
Potenza	1800 W
Regime motore	2800 giri/min
Trasmissione	Vario (a velocità variabile)
Altezza di taglio	25 – 75 mm, regolabile centralmente
Numero di posizioni di taglio	6
Capacità del sacco di raccolta	60 L
Funzioni	Raccolta, mulching, espulsione laterale
Peso	28 kg
Dimensioni (L x l x H)	85 x 55 x 45 cm
Cavo di alimentazione	10 m
Livello sonoro	82 dB(A)
Vibrazioni	4,2 m/s²
Manutenzione	Pulizia dopo ogni utilizzo; affilatura lama se necessario
Sicurezza	Freno motore, interruttore di sicurezza a due mani
Pezzi di ricambio	Lame di ricambio, cinghia, ruote, coperchio

Domande frequenti - 47-EL Vario SABO

Come regolare l'altezza di taglio sulla SABO 47-EL Vario?

Utilizzare la leva centrale situata sul telaio. Girarla per selezionare una delle 6 posizioni da 25 a 75 mm.

Il motore non si avvia, cosa fare?

Verificare che la spia sia inserita e che il cavo non sia danneggiato. Premere il pulsante di sicurezza mentre si tira la maniglia di avviamento.

Posso usare il tosaerba sotto la pioggia?

No, non utilizzare mai il tosaerba con tempo umido per evitare rischi di folgorazione.

Come pulire il sacco di raccolta?

Svuotare il sacco dopo ogni taglio e risciacquarlo con acqua pulita. Lasciare asciugare prima di riporlo.

Qual è la capacità del sacco di raccolta?

Il sacco ha una capacità di 60 litri, che consente di tagliare grandi superfici senza doverlo svuotare troppo spesso.

Come affilare la lama?

Spegnere il tosaerba, rimuovere la lama (usare guanti), quindi affilare con una lima o una smerigliatrice rispettando l'angolo originale.

Il cavo di alimentazione è troppo corto, posso usare una prolunga?

Sì, ma utilizzare una prolunga adatta per esterni, di sezione minima 1,5 mm², e srotolarla completamente per evitare il surriscaldamento.

Come passare alla modalità mulching?

Rimuovere il sacco di raccolta e inserire il tappo mulching fornito nell'espulsione posteriore.

Dove trovare pezzi di ricambio per la SABO 47-EL Vario?

Contattare un rivenditore SABO autorizzato o consultare il sito ufficiale. Sono disponibili lame, cinghie e ruote.

Qual è la garanzia di questo tosaerba?

La garanzia legale è di 2 anni. Conservare la fattura d'acquisto e il manuale per eventuali reclami.

MANUALE UTENTE 47-EL Vario SABO

2 Spiegazione della targhetta d'identificazione applicata sulla macchina ......2

3 Spiegazione dei pittogrammi 2

4 Spiegazione dei simboli....3

5 Impiego conforme allo scopo previsto....3

6 Norme di sicurezza generali per la tagliaerba manovrata a mano (elettrico)...4 Informazioni di sicurezza generali....4

Misure preliminari ....4

Uso....4

Manutenzione e deposito 5

7 Descrizione dei componenti costruttivi....6

8 Lavori di preparazione....6

Posizionamento alto del longherone di guida (illustrazione A1 + E1 + B1 + B2)....6

Appendere il sacco per la raccolta dell'erba al tagliaerba (illustrazione R1 + S1)6 Regolare l'altezza di taglio (illustrazione I)....6

9 Prima della prima messa in funzione....6

10 Messa in funzione del tagliaerba....7

Inserire il cavo d'alimentazione (illustrazione C2)....7

Collegare il cavo alimentazione alla fascia di serraggio (illustrazione D2)....7

Avviamento del motore (illustrazione A2)....7

11 Spegnere il motore (illustrazione F)....7

12 Fermare il motore in caso di emergenza 7

13 Trasmissione di marcia ....7

Comando della trazione posteriore (illustrazione G + E2)....7

Regolazione della velocità (illustrazione H) 7

14 Dispositivo di raccolta dell'erba 8

Funzionamento con sacco di raccolta....8

Turbosegnale (indicazione che il sacco per la raccolta dell'erba è pieno) (illustrazione J + K) 8

Per svuotare il sacco di raccolta (illustrazione L)....8

Funzionamento senza sacco di raccolta....8

15 Funzionamento del tagliaerba....8

Mietitura in pendenza 8

Manovrabilità del cavo durante il taglio dell'erba 8

Controllo della sicurezza di funzionamento 8

Limitazioni temporali....8

Consigli per la cura del prato....8

Mietitura (illustrazione M) 8

Pacciamatura (43-EL VARIO, R43VEL)....8

Trasformazione sull'espulsione posteriore (illustrazione U2 + S1)....9

16 Intervalli di manutenzione 9

17 Pulizia e manutenzione del tagliaerba 9

Pulitura (illustrazione O) 9

Conservazione....9

Ribaltamento del longherone di guida (illustrazione A1) 9

Trasporto e fissaggio dell'apparecchio (illustrazione N) 9

Manutenzione del coltello a barra 10

Riaffilatura e bilanciamento del coltello a barra (illustrazione Q)....10

Cambio della lama....10

Manutenzione delle ruote anteriori....10

Manutenzione della trazione posteriore (illustrazione R)....10

Manutenzione del sistema propulsore 10

Cambio della cinghia trapezoidale trazione ....10

18 Cause dei disturbi e loro eliminazione....10

19 Dati tecnici....11

Motore....11

Tagliaerba....11

Livello di potenza sonora....11

Livello di pressione sonora....11

Oscillazioni....11

20 Pezzi di ricambio originali 11

Dichiarazione di conformità......vedere nel seguito, dopo l'ultima lingua

1 INTRODUZIONE

Cara amica e caro amico amanti del giardino,

quando dopo un lavoro di giardinaggio ben fatto, si gioisce di aver ottenuto un prato ben curato, allora si capisce quali attrezzi di giardinaggio sono stati usati. Con il vostro nuovo tosaerba avete fatto la scelta giusta. La potenza delle prestazioni di un importante marchio della tradizione è associata all'innovazione della moderna alta tecnologia. Ciò diventa ancor più evidente quando lo usate ed ancor più ne gioirete quando vedrete il meraviglioso risultato.

Prima di iniziare a rasare il prato, ecco alcune importanti informazioni, che occorre assolutamente osservare.

Prima di mettere in funzione il tosaerba per la prima volta, è opportuno leggere attentamente queste istruzioni per l'uso, per familiarizzare con il corretto funzionamento e manutenzione della macchina e per evitare lesioni o danni al vostro tosaerba.

Utilizzare il tosaerba con prudenza. Fare attenzione alle più importanti precauzioni riportate nel pittogramma applicato sull'apparecchio. Il significato del pittogramma è indicato sulla copertina.

Gli avvisi di sicurezza contenuti nelle presenti istruzioni d'uso sono rappresentati con simboli. La spiegazione dei simboli è indicata nella tabella alla pagina seguente.

Le descrizioni a sinistra e a destra sono sempre riferite ai lati sinistro e destro, rispetto al senso di marcia, dell'apparecchio.

La corretta osservazione delle istruzioni tecniche consente che il tosaerba funzioni con la massima affidabilità. Si prega fare attenzione che eventuali danni al tosaerba, derivanti da errori di utilizzo, non siano soggetti ad obblighi di garanzia legale e contrattuale.

Vi auguriamo buon divertimento durante i lavori per la cura del prato e del terreno.

2 SPIEGAZIONE DELLA TARGHETTA D'IDENTIFICAZIONE APPLICATA SULLA MACCHINA

1 numero del modello

2 numero di serie

3 denominazione del tipo

4 potenza

5 tensione d'allacciamento

6 frequenza di rete

7 peso

8 numero di giri motore

9 tagliaerba con conducente a piedi

10 tipo di protezione

11 anno di costruzione

12 marchio di conformità CE

13 sicurezza testata

14 Gli apparecchi elettronici non vanno smaltiti nei rifiuti domestici. Essi, come pure i relativi accessori e la confezione, devono essere portati in un punto per il riciclaggio ecologico.

15 codice a barre

16 livello di pressione sonora garantito

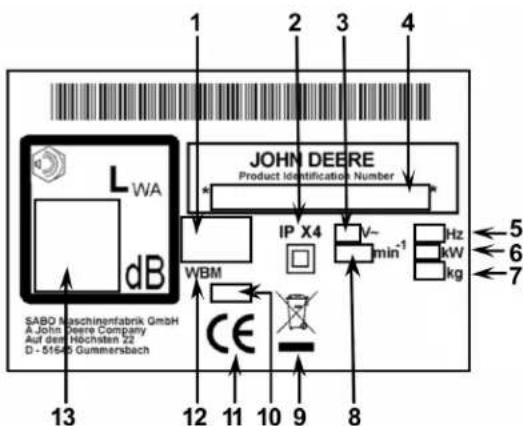

1 denominazione del tipo
2 tipo di protezione
3 tensione d'allacciamento
4 numero del modello e di serie
5 frequenza di rete
6 potenza
7 peso
8 numero di giri motore
9 Gli apparecchi elettronici non vanno smaltiti nei rifiuti domestici. Essi, come pure i relativi accessori e la confezione, devono essere portati in un punto per il riciclaggio ecologico.
10 anno di costruzione
11 marchio di conformità CE
12 tagliaerba con conducente a piedi
13 livello di pressione sonora garantito

Le presenti istruzioni d'uso sono valide per i seguenti modelli:

43-EL VARIO (SA1453): con azionamento VARIO inseribile con regolazione di velocità, larghezza di taglio 430 mm

R43VEL (SA1463): con azionamento VARIO inseribile con regolazione di velocità, larghezza di taglio 430 mm

47-EL VARIO (SA1472): con azionamento VARIO inseribile con regolazione di velocità, larghezza di taglio 470 mm

La corretta denominazione del tipo è indicata sulla targhetta d'identificazione del Vs. apparecchio.

3 SPIEGAZIONE DEI PITTOGRAMMI

Prima della messa in funzione si raccomanda di leggere e osservare gli avvisi di sicurezza!

Pericolo a causa di pezzi scagliati via mentre il motore è in funzione - mantenere la distanza di sicurezza / tenere lontano dalla zona di pericolo eventuali terzi!

Mantenere lontano il cavo d'alimentazione dalle lame.

Attenzione alle lame affiliate! Evitare il contatto con le barre di taglio in rotazione! Fare attenzione che mani ed i piedi non finiscano sotto l'alloggiamento! Prima dei lavori di pulizia e manutenzione o nel caso di cavo danneggiato, spegnere il motore ed estrarre la spina di alimentazione dalla presa.

Gli apparecchi elettronici non vanno smaltiti nei rifiuti domestici. Essi, come pure i relativi accessori e la confezione, devono essere portati in un punto per il riciclaggio ecologico.

4 SPIEGAZIONE DEI SIMBOLI

	AVVERTENZALeggere e osservare scrupolosamente le istruzioni d'uso e le disposizioni di sicurezza. Conservare le istruzioni d'uso per consultarle in un secondo tempo.L'impiego appropriato prevede anche il rispetto delle istruzioni d'uso, manutenzione e riparazione fornite dal produttore.
	AVVERTENZAMantenere lontane altre persone dalla zona di pericolo!Il contatto con la barra rotante del coltello può causare gravissime lesioni.Gli oggetti proiettati possono causare gravissime lesioni.Non tagliare mai l'erba mentre in prossimità si trovano ancora persone, in particolare bambini e/oppure animali.
	AVVERTENZUAuna scossa elettrica può provocare gravi lesioni.L'attrezzatura elettrica non deve essere modificata.Prima della falciatura controllare se il cavo di allacciamento presenta segni di danneggiamento o invecchiamento. Accertarsi che il cavo sia libero di muoversi, non piegarlo, strofinarlo né schiacciarloI cavi di allacciamento difettosi vanno sostituiti.Non spruzzare acqua sull'apparecchio, altrimenti si rischia di danneggiare l'impianto elettrico.La sostituzione, la riaffilatura e l'equilibratura della lama sono operazioni da affidare sempre ad un'officina autorizzata, che deve effettuare il controllo dell'isolamento ai sensi della direttiva DIN EN 60335 dopo gli interventi di riparazione e manutenzione sui componenti di isolamento (ad es. la vite della lama).
	AVVERTENZAAttenzione contro coltelli taglienti! Il contatto con la barra rotante del coltello può causare gravissime lesioni ai piedi.Avviare il motore solo dalla parte posteriore del tagliaerba.Accertarsi che i piedi non pervengano sotto l'alloggiamento.
	AVVERTENZAAttenzione contro coltelli taglienti! Il contatto con la barra rotante del coltello può causare gravissime lesioni alle mani e ai piedi.Rispettare la necessaria distanza di sicurezza con il motore/coltello in moto in base alla lunghezza del longherone di guida.Accertarsi che le mani e i piedi non pervengano sotto l'alloggiamento.
	AVVERTENZAGli oggetti lanciati in alto possono provocare gravi lesioni.Prima della rasatura, specialmente in aree ricoperte di fogliame, rimuovere tutte le pietre, i bastoni, i fili, i giocattoli ed altri corpi estranei dal prato.Non utilizzare mai l'apparecchio con i dispositivi di protezione danneggiati o mancanti.La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza degli addetti e di eventuali terzi.Prima di eseguire la messa in funzione iniziale si deve controllare il fissaggio della vite della lama, quindi controllare regolarmente la barra di taglio per accertarne il corretto fissaggio, l'usura ed eventuali danni. Far sostituire la lama usurata o danneggiata da un'officina specializzata ed autorizzata. Far fissare la vite della lama da un'officina specializzata ed autorizzata.

AVVERTENZA

Una scossa elettrica può provocare gravi lesioni.

Tenere il cavo di allacciamento a debita distanza dalla lama tagliente.

All'avvio ci si deve accertare che il cavo di connessione non si trovi vicino all'alloggiamento.

Durante la falciatura non eseguire manovre sul cavo di connessione.

In caso di danneggiamento spegnere l'apparecchio e attendere finché la lama si ferma, staccare immediatamente la spina di alimentazione. Non toccare il cavo di connessione prima di averlo staccato dalla rete di alimentazione. I cavi di allacciamento difettosi vanno sostituiti.

ATTENZIONE

Se si lavora sull'apparecchio senza aver prima staccato la spina, il motore potrebbe avviarsi, con la conseguenza di subire lesioni gravi.

Prima dei lavori di manutenzione e di riparazione, spegnere il motore e staccare la spina. Durante la manutenzione della lama fare attenzione che, anche se la sorgente dell'alimentazione è spenta, le lame possono essere spostate.

Per le avvertenze sulla pulizia o sulla manutenzione, consultare le istruzioni per l'uso.

Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza.

AVVERTENZA

Il contatto con la barra rotante del coltello può causare gravissime lesioni alle mani e ai piedi. Gli oggetti proiettati possono causare gravissime lesioni.

Spegnere il motore e attendere finché si è completamente fermato l'utensile di taglio:

- quando occorre sollevare o inclinare la mietitrice, ad esempio per il trasporto;

- durante la marcia fuori dall'erba su vicoli o strade;

- quando la macchina rimane insorvegliata per breve tempo;

- prima di regolare l'altezza di taglio;

- prima di rimuovere il sacco di raccolta dell'erba;

- prima di rimuovere il tappo del pacciame.

PRUDENZA

Il contatto con i taglienti della barra del coltello può causare gravissime lesioni.

Portare sempre dei guanti di protezione durante l'esecuzione dei lavori di manutenzione e pulizia.

5 IMPIEGO CONFORME ALLO SCOPO PREVISTO

• L'apparecchio è destinato esclusivamente alla rasatura di superfici erbose e prati, per i lavori di manutenzione del giardino e del paesaggio ("secondo le norme relative al corretto utilizzo del prodotto"). Ogni altro uso è da considerarsi improprio; per gli eventuali danni derivanti il produttore non è responsabile e il rischio è esclusivamente a carico dell'utilizzatore. La destinazione d'uso prevede anche il rispetto delle norme di esercizio, manutenzione e riparazione prescritte dal costruttore.
• Per l'utilizzo in spazi pubblici, parchi, centri sportivi, lungo le strade e nei settori agricolo e forestale si richiede la massima cautela.
• Il tosaerba non deve essere utilizzato in particolare per rifilare arbusti, siepi e arbusti, rampicanti o per il taglio di vegetazione sui tetti e nelle floriere, per aspirare o soffiare via foglie o altro dai marciapiedi.
• Non è consentito qualsiasi uso di parti di ricambio e di accessori non ammesso dal costruttore. Nel caso in cui vengano usate parti di ricambio ed accessori non originali la conformità CE e le richieste di intervento in garanzia decadono. Eventuali modifiche non autorizzate di questo tosaerba escludono ogni responsabilità del costruttore per gli eventuali danni che ne dovessero risultare.

6 NORME DI SICUREZZA GENERALI PER LA TAGLIAERBA MANOVRATA A MANO (ELETTRICO)

Informazioni di sicurezza generali

Per la propria sicurezza e per garantire il corretto funzionamento si devono leggere attentamente le istruzioni d'uso. Ci si deve familiarizzare con gli elementi di comando e con l'impiego corretto della macchina. Conservare le istruzioni d'uso per consultarle in un secondo tempo.

• Si consideri che l'operatore della macchina o l'utilizzatore risponde degli incidenti che coinvolgono altre persone e la loro proprietà.
• Le presenti istruzioni d'uso sono parte integrante della macchina e, in caso di rivendita, si devono consegnare all'acquirente dell'apparecchio.
• Non permettere mai ai bambini e alle persone che non hanno compiuto i 16 anni di età ed alle persone che non conoscono le istruzioni per l'uso di usare la macchina. L'età minima dell'utente può variare a seconda delle disposizioni.
• Spiegare ad ogni persona che deve lavorare con l'apparecchio le potenziali coppie di pericolo e come evitare incidenti. Questo apparecchio deve essere utilizzato, manutenuto e riparato solo da persone che siano familiarizzate con il suo impiego e siano informate sui possibili rischi.
• Questo apparecchio non è stato ideato per essere utilizzato da persone (compreso i bambini) le cui facoltà psichiche, fisiche, sensoriali o spirituali siano limitate o che non abbiano la dovuta esperienza o conoscenza, salvo che la loro incolumità venga salvaguardata da una persona competente oppure che abbiano ricevuto da quest'ultima le giuste istruzioni su come utilizzare l'apparecchio. La persona in questione deve decidere a priori se la persona con capacità fisiche, sensoriali o psichiche limitate è idonea per questo lavoro.

Non falciate mai quando ci sono nei pressi persone, in particolare bambini o animali.

- Conservare la macchina in un luogo sicuro! Gli apparecchi non utilizzati si devono conservare in un locale asciutto, chiuso e non raggiungibile dai bambini.

Misure preliminari

• Durante la falciatura si devono sempre indossare scarpe robuste o scarpe di sicurezza e pantaloni lunghi. Evitare di indossare abiti ampi o vestiario con cordoncini o cinture penzolanti. Non falciare a piedi nudi o indossando sandali. Per proteggere gli occhi, indossare occhiali di sicurezza.
• Rumori intensi possono causare danni all'udito. Indossare cuffie di protezione acustica.

Prima e durante la rasatura, controllare a fondo il terreno, su cui è installato l'apparecchio; si raccomanda di rimuovere tutte le pietre, i bastoni, i fili, i giocattoli e altri corpi estranei che possono essere presi e scagliati via.

Se per la cura dell'erba si impiega anche un tosaerba autonomo, occorre seguire le seguenti norme di sicurezza riguardo all'area da lavorare del tosaerba autonomo:

• Prima di iniziare lavori su queste superfici (tosatura, arieggiatura ecc.) è necessario controllare sempre l'area del cavo limitatore.
• Se i cavi sono posati a terra, è necessario controllarli. Non devono essere visibili e si richiede una particolare cautela con la stazione di carica.
• Se i cavi limitatori sono posati in superficie, devono essere tesi e passare direttamente nel sottosuolo, e non essere flosci e sparsi tra l'erba. I cavi devono essere sufficientemente fissati con chiodi limitatori (consultare le istruzioni di funzionamento).
• I chiodi limitatori non devono sporgere, altrimenti devono essere ripassati.

• Rimuovere i resti dei cavi prima della falciatura. Nelle condizioni sopra descritte esiste il pericolo che i cavi vengano tirati e avvolti causando ferimenti rilevanti.

• Rami che pendono e ostacoli simili possono essere pericolosi per l'utente o essere d'intralcio per la falce. Prima di effettuare il taglio controllare ed eliminare eventuali ostacoli, come rami.

• Per garantire un funzionamento perfetto e sicuro di un macchinario da giardino occorre un cavo di connessione con qualità minima H05 RN-F (in alternativa H05 VV-F) a norma DIN/VDE 0282/4, con una sezione di 3 x 1 mm² e un raccordo di connessione in gomma o rivestito in gomma a norma DIN/VDE 0620. Il cavo deve essere collegato ad una presa Schuko per corrente alternata 230 V.

• Quando si utilizza un cavo con la sicurezza per bambini ci si deve accertare che la sicurezza funzioni perfettamente (scorrevolezza), altrimenti si danneggerebbe la spina di alimentazione dell'apparecchio.

• Le presa di alimentazione deve essere protetta con un fusibile da 16 Ampere ritardato.
• Si consiglia l'uso di protezioni per correnti di guasto con corrente di guasto nominale di max. 30 mA o protezioni similari.

L'attrezzatura elettrica non deve essere modificata. Prima della falciatura controllare se il cavo di allacciamento presenta segni di danni o invecchiamento e usarlo solo se è in perfette condizioni.

• Se l'apparecchio deve essere collegato a un generatore di corrente occorre prima chiedere a un'officina autorizzata quale generatore è adatto.
• Prima dell'uso controllare sempre che il dispositivo di taglio, le viti di fissaggio e tutto il gruppo di taglio non siano usurati né danneggiati. Per evitare squilibri, in caso di usura o danneggiamento, sostituire le lame e le viti di fissaggio.
• Ad ogni impiego si devono controllare le condizioni dei pittogrammi. I pittogrammi usurati o danneggiati vanno sostituiti.

Uso

- Non è consentito utilizzare l'apparecchio in zone esposte al pericolo di deflagrazioni.

Tenere il cavo di alimentazione lontano dal gruppo di taglio. Durante la falciatura del prato non passare sopra il cavo di alimentazione; tenere il cavo sempre ad una sufficiente distanza di sicurezza.

Se il cavo di connessione si danneggia, spegnere l'apparecchio e attendere finché la lama non si ferma. Staccare subito la spina di alimentazione. Non toccare il cavo di connessione prima di averlo staccato dalla rete di alimentazione. I cavi di allacciamento difettosi vanno sostituiti. Accertarsi che il cavo sia libero di muoversi, non piegarlo, strofinarlo né schiacciarlo

• Non eseguire la rasatura in caso di cattive condizioni meteorologiche, quando c'è pericolo di fulmini.
• Non indossare cuffie per la radio o per la musica. Per la sicurezza nel caso di manutenzione e quando la macchina è in esercizio si richiede un'attenzione assoluta.
• Utilizzare il tagliaerba solo con luce diurna o in presenza di un'illuminazione equiparabile. Condurre la macchina alla cadenza del passo.

- Adattare la velocità alla persona e al terreno. Aumentare lentamente la velocità fino a raggiungere la velocità idonea, eventualmente spegnere l'azionamento.

- È necessario prestare la massima attenzione nel caso in cui angoli, cespugli, alberi o altri ostacoli possono compromettere la visibilità.

- Non portarsi troppo vicino a scalini del terreno, fossati o scarpate. La macchina potrebbe ribaltarsi improvvisamente se una ruota giunge sul bordo di uno scoglio o di un fossato, oppure se un bordo cede all'improvviso.

- Attenzione quando si taglia l'erba sotto strutture come le altalene. La macchina potrebbe assumere una posizione non sicura. Pericolo di lesioni.

- Non usare la macchina in caso di malattia, stanchezza o sotto effetto di alcolici, farmaci o sostanze stupefacenti.

- Evitare possibilmente di utilizzare l'apparecchio con l'erba bagnata. Persiste un imminente pericolo di scivolamento.

- Sulle pendenze controllare sempre la stabilità. In pendenza falciare in senso trasversale, mai in salita o in discesa. Prestare particolare attenzione durante i cambi di direzione in pendenza.

- Non falciare su pendii eccessivamente ripidi! La falciatura su pendii nasconde sempre pericoli. La falciatrice è così potente che riesce ancora a falciare su pendii con inclinazione fino a 30°. Tuttavia, per motivi di sicurezza consigliamo caldamente di non sfruttare questo potenziale teorico. Mantenere sempre una posizione ben salda. Fondamentalmente le falciatrici manuali non si dovrebbero utilizzare nei pendii di oltre 15°. Vi è il rischio di perdere la stabilità.

- Prestare particolare attenzione nel girare o nel tirare la macchina verso di sé.

- Spostando la macchina in retromarcia c'è pericolo di inciampare. Evitare i movimenti in retromarcia. Evitare un portamento anomalo. Cercare sempre una buona stabilità e mantenere sempre l'equilibrio.

• Mantenere sempre la distanza di sicurezza prevista dalla lunghezza del manico di guida.
• Per evitare che la macchina scivoli durante il trasporto, prendere sempre la macchina con i dispositivi di presa appositamente previsti (maniglia, carcassa, estremità del longherone o barra trasversale della parte inferiore del longherone di guida). Non afferrare dal coperchio di deviazione.
• Prima di sollevare o di trasportare la macchina, fare sempre attenzione al suo peso (fare riferimento ai dati tecnici). Il sollevamento di pesi eccessivi può causare problemi di salute.
• Non sollevare né trasportare mai una macchina con motore funzionante.
• Non utilizzare mai la macchina con dispositivi di sicurezza e protezione danneggiati o mancanti. La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza degli addetti e di eventuali terzi.

I dispositivi di sicurezza sono:

- Barra di comando di sicurezza (3) in situazioni di pericolo rilasciare la barra di sicurezza: il motore si spegne e la barra di taglio deve arrestarsi entro tre secondi. Non è consentito mettere fuori servizio la barra di comando di sicurezza. Fare attenzione che la sicurezza della barra di comando funzioni correttamente. In caso contrario, incaricare un'officina specializzata e autorizzata alla riparazione.

I dispositivi di protezione sono:

- Carcassa, sacco di raccolta dall'erba, ribalta di espulsione (9) Questi dispositivi di protezione sono previsti per prevenire lesioni da oggetti proiettati. Non è consentito utilizzare l'apparecchio con carcassa danneggiata senza aver correttamente fissato il sacco di raccolta dell'erba sull'alloggiamento o sulla ribalta d'espulsione vicina.

- Carcassa Questo sistema di protezione evita le lesioni causate dal contatto con la barra portalama rotante. Non utilizzare la macchina con carcassa danneggiata. Fare attenzione che mani e piedi non finiscano sotto la carcassa.

- Guaina nella parte superiore del longherone (12), cofano (5) e sostegno motore (7), combinazione presa interruttore con cavo (1, 14), cavo di collegamento e vite della lama Queste protezioni evitano le lesioni causate dal contatto con parti conduttrici. Non modificare l'impianto elettrico. Sostituire i cavi di collegamento danneggiati. Utilizzare un cavo di collegamento che soddisfi la qualità minima H05 RN-F (in alternativa H05 VV-F) come da norma DIN/VDE 0282/4. Come da norma DIN EN 60335, dopo aver eseguito riparazioni o interventi di manutenzione a parti isolate, è necessario eseguire un test di isolamento.

Non è consentito modificare i dispositivi di protezione.

• Avviare o azionare l'interruttore di avviamento con attenzione, secondo le istruzioni del produttore.
  • Non accendere il motore, se presente, durante la fase di avviamento

Per la messa in funzione, tenere i piedi a distanza di sicurezza dal gruppo di taglio.

All'atto dell'accensione e dell'avvio del motore, non inclinare eccessivamente la macchina, altrimenti, se necessario, premere verso il basso l'impugnatura con un'inclinazione tale che l'utensile di taglio sia rivolto lontano dall'utente, ma solo di quanto assolutamente necessario. Prima di riposizionare l'apparecchio sul terreno, entrambe le mani devono trovarsi sulla parte superiore dell'impugnatura.

Per apparecchi con espulsione laterale non avviare il motore quando ci si trova nell'area del canale di espulsione.

Non avvicinare né infilare mai mani e piedi nei pressi o sotto parti rotanti. Evitare che mani e piedi restino sotto il carter della macchina. Mantenere sempre una sufficiente distanza dall'apertura dell'espulsione.

Spegnere il motore, staccare la spina di alimentazione e accertarsi che tutte le parti mobili siano completamente ferme: - se la macchina viene lasciata da sola; - prima di controllare il cavo di allacciamento; - prima di controllare o pulire la macchina, oppure prima di eseguire lavori su di essa; - prima di allentare i bloccaggi o prima di eliminare gli intasamenti dal canale di espulsione; - se viene trovato un corpo estraneo; - se la macchina inizia a vibrare fortemente.

- Qualora fosse stato colpito un corpo estraneo e in caso di blocchi della macchina, dovuti ad esempio a urti contro ostacoli, un esperto dovrà verificare se gli elementi della macchina hanno subito danneggiamenti o deformazioni. Anche le eventuali riparazioni richieste devono essere affidate ad un'officina specializzata e autorizzata.

- Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, occorre far eseguire tempestivamente una verifica da un'officina specializzata ed autorizzata. Forti vibrazioni sulle mani possono causare danni alla salute. Nel caso in cui si rilevino forti vibrazioni, rivolgersi tempestivamente ad un'officina specializzata ed autorizzata.

Spegnere il motore, accertarsi che tutti i componenti mobili si siano completamente fermati:

• per sollevare o ribaltare il tagliaerba, ad esempio per il trasporto;
• quando occorre trasportare ripetutamente la macchina da una superficie di mietitura all'altra
• durante il percorso fuori dall'erba;
• quando si abbandona la macchina per un breve lasso di tempo;
• per variare l'altezza di taglio;
• prima di rimuovere il sacco di raccolta dell'erba;
• prima di rimuovere il tappo del pacciame.

Manutenzione e deposito

• Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza.
• Controllare che tutti i raccordi a vite siano serrati a fondo e che l'apparecchio si trovi una condizione operativa sicura.

Aprire la copertura di espulsione e asportare il sacco raccoglierba o rimuovere il tappo del pacciame solo a motore spento.

Prima della falciatura controllare l'usura del dispositivo raccoglierba o la perdita della sua funzionalità.

Prima della falciaatura controllare lo stato e la posizione della lama. Far stringere la vite di fissaggio della lama sempre da un'officina autorizzata, che deve effettuare il controllo dell'isolamento ai sensi della norma DIN EN 60335 dopo gli interventi di riparazione e manutenzione sui componenti di isolamento (ad es. la vite della lama). Le lame usurate o danneggiate si devono tassativamente sostituire.

Lasciare eseguire una riaffilatura e bilanciamento della lama sempre da parte di un'officina specializzata e autorizzata, poiché dopo i lavori di riparazione e manutenzione ai componenti isolanti (ad esempio vite della lama) è necessario effettuare un test di isolamento conformemente alla normativa DIN EN 60335 vigente.

- Per motivi di sicurezza, sostituire parti usurate o danneggiate.

Durante i lavori di pulizia e manutenzione indossare sempre guanti di protezione.

I lavori di manutenzione e di pulizia devono essere eseguiti solo a motore spento e dopo aver rimosso il cappuccio della candela. Durante la manutenzione della lama fare attenzione che, anche se la sorgente dell'alimentazione è spenta, le lame possono essere spostate. Una regolare manutenzione è indispensabile per la sicurezza e la tutela della capacità di prestazione.

Non pulire la macchina sotto acqua corrente o con dispositivi a pressione. L'installazione elettrica si potrebbe guastare.

IT

Per motivi relativi alle prestazioni di garanzia ed alla sicurezza devono essere utilizzate solo pezzi di ricambio originali.

Parti di ricambio non equivalenti possono danneggiare la macchina ed inficiarne la sicurezza.

• Avvertenza per la Svizzera:

L'utilizzo dei macchina elettrici è ammesso solo se è installato un interruttore automatico per corrente di guasto con corrente di apertura max. di 30 mA.

• Avvertenza per l'Austria:

La presa di connessione del cavo di alimentazione deve essere protetta contro spruzzi d'acqua.

7 DESCRIZIONE DEI COMPONENTI COSTRUTTIVI

1 Spina di allacciamento cavo elettrico
2 Azionamento Vario
3 Staffa di azionamento per motore (staffa di sicurezza)
4 Ponte
5 Calotta motore elettrico
6 Regolazione dell'altezza di taglio
7 Supporto motore
8 Impugnatura di trasporto davanti
9 Serranda di espulsione
10 Pressacavo per cavo elettrico
11 Guida cavo
12 Flessibile di rivestimento sulla parte superiore del longherone
13 Staffa di azionamento
14 Pulsante d'arresto (rosso)

8 LAVORI DI PREPARAZIONE

Per il montaggio del tosaerba, nell'imballaggio si trovano i seguenti componenti singoli:

• Tosaerba con longherone di guida premontato
- Telo di raccolta, telaio del sacco di raccolta
- Il sacchetto utensili contiene la dotazione seguente:

• Istruzioni per l'uso insieme alla dichiarazione di conformità
• Tagliando di garanzia e condizioni di garanzia (specifiche per modello)
• Diversi componenti di fissaggio.

Qualora, contro ogni aspettativa, dovesse mancare un pezzo, occorre contattare il proprio rivenditore specializzato.

Posizionamento alto del longherone di guida (illustrazione A1 + E1 + B1 + B2)

• Aprire il longherone di guida piegato a forma di Z e spostare quest'ultimo verso l'alto A1.
• Quando le parti superiore ed inferiore del longherone di guida si trovano sullo stesso piano, stringere saldamente a mano i dadi ad aletta E1.

- Separare il più possibile le estremità del manubrio in modo tale da incastrare entrambe nelle corrispondenti cavità verso le camme d'arresto indicanti l'interno B1.

Si possono regolare in questo modo tre diverse altezze del manubrio.

• Serrare a fondo manualmente i due dadi ad aletta B1.
• Inserire i cavi nei pressacavi da entrambi i lati. Ciò impedisce che i tiranti Bowden restino incastrati durante il ribaltamento del longherone di guida E1.
• Premere i ponti sul longherone inferiore sul lato sinistro (nella direzione di marcia) B2.

ATTENZIONE

Quando si aziona il regolatore altezza longherone, allentando i dadi ad alette B1 per fissare la parte inferiore del longherone all'alloggiamento (allentarli solo fino a quando il longherone non si muove liberamente) e sganciando le camme di arresto dai fori dell'alloggiamento, può capitare che il longherone si ribalti accidentalmente. Inoltre possono formarsi punti di schiacciamento tra la parte inferiore del longherone e l'alloggiamento. Pericolo di lesioni!

Appendere il sacco per la raccolta dell'erba al tagliaerba (illustrazione R1 + S1)

• Spingere il telaio del sacco di raccolta nel telo di raccolta servendosi della staffa. Allineare le cuciture superiori del telo di raccolta sulla staffa.
• Applicare a pressione i profili di sostegno sul telaio del sacco di raccolta R1.
• Aprire verso l'alto l'espulsore della falciatrice.
• Sollevare il sacco di raccolta dell'erba dalla staffa di sostegno, inserire il piano inclinato (1) R1 dell'apertura del sacco di raccolta nell'apertura di espulsione e agganciare il sacco di raccolta dell'erba con i suoi due ganci laterali nella parte alta dell'alloggiamento della falciatrice S1.
• Ribaltare l'espulsore sul sacco di raccolta dell'erba.

Regolare l'altezza di taglio (illustrazione I)

Nota di sicurezza!

Per la spiegazione dei simboli si veda alla tabella pagina 3

• L'altezza di taglio desiderata, può essere impostata mediante la leva di regolazione (1) sulla parte sinistra del tagliaerba.
• Tirare la leva dal dispositivo di arresto e bloccarla dopo averla spostata lateralmente nella posizione desiderata.
• La marcatura sul lato sinistro della carcassa mostra l'altezza di taglio.

IMPORTANTE

La tosatura all'altezza di taglio più bassa dovrebbe essere eseguita soltanto su superfici d'erba lisce e piane!

Osservare che le seguenti impostazioni dell'altezza di taglio sono utilizzabili solo in condizioni ottimali. Se viene regolata un'altezza di taglio troppo bassa, si può danneggiare e, in determinate condizioni, distruggere il tappeto erboso.

Oltre all'altezza di taglio, anche la velocità influisce sull'impatto visivo del taglio e sull'esito di raccolta. Adattare l'altezza di taglio e la velocità all'altezza dell'erba da falciare, eventualmente non accendere l'azionamento.

9 PRIMA DELLA PRIMA MESSA IN FUNZIONE

Nota di sicurezza!

Per la spiegazione dei simboli si veda alla tabella pagina 3

Verificare che tutti i collegamenti a vite siano correttamente fissati. Se necessario stringere le viti. In particolare occorre verificare il fissaggio della barra di taglio (vedere il paragrafo "Manutenzione della barra di taglio").

Far stringere la vite di fissaggio della lama sempre da un'officina specializzata ed autorizzata, poiché occorre effettuare un controllo dell'isolamento, ai sensi della norma DIN EN 60335, dopo gli interventi di riparazione o manutenzione sui componenti di isolamento (ad es. la vite della lama).

Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati!

Prima della prima messa in esercizio occorre accertarsi che la staffa di sicurezza funzioni perfettamente. Una volta rilasciata la staffa di comando, il motore e la barra di taglio devono fermarsi entro tre secondi. In caso contrario, rivolgersi all'officina specializzata ed autorizzata più vicina.

10 MESSA IN FUNZIONE DEL TAGLIAERBA

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

IMPORTANTE

Se l'apparecchio deve essere collegato a un generatore di corrente occorre prima chiedere a un'officina autorizzata quale generatore è adatto.

Inserire il cavo d'alimentazione (illustrazione C2)

ATTENZIONE

Per garantire un funzionamento perfetto e sicuro di un macchinario da giardino occorre un cavo di connessione con qualità minima H05 RN-F (in alternativa H05 VV-F) a norma DIN/VDE 0282/4, con una sezione di 3 x 1 mm² e un raccordo di connessione in gomma o rivestito in gomma a norma DIN/VDE 0620. Il cavo deve essere collegato ad una presa Schuko per corrente alternata 230 V, fusibile 16 A ritardato.

Quando si utilizza un cavo con la sicurezza per bambini ci si deve accertare che la sicurezza funzioni perfettamente (scorrevolezza), altrimenti si danneggerebbe la spina di alimentazione dell'apparecchio.

IMPORTANTE

Utilizzare cavi dal diametro di 3 x 1 mm ^2 solo fino alla lunghezza massima di 25 metri. Se si utilizza un cavo di collegamento dal diametro di 3 x 1,5 mm ^2 , la lunghezza massima potrà essere anche di 40 metri.

• Collegare il cavo d'alimentazione innanzitutto alla combinazione interruttore-presa nella parte superiore
• Quindi allacciare il cavo di allacciamento alla rete di corrente.
• Quando si toglie il cavo, prima togliere sempre la spina dalla presa di corrente.

Collegare il cavo alimentazione alla fascia di serraggio (illustrazione D2)

ATTENZIONE

L'apparecchio non si deve usare senza pressacavo, altrimenti si danneggiano sia il gruppo combinato interruttore-presa sia il cavo. Per fissarlo bene all'apparecchio, il cavo va agganciato appropriatamente nel pressacavo. Questo per evitare che si stacchi la presa di corrente dall'apparecchio. Inoltre, in caso di ribaltamento il cavo si gira automaticamente sull'altro lato.

• Nel cavo, formare un cappio a semicerchio, distante ca. 80 cm dal raccordo del cavo di connessione.
• Inserire il cavo nel pressacavo dal basso e avvolgerlo intorno alle barre di fissaggio.
• Prendere il cavo da entrambe le estremità e tirarlo ben teso nel pressacavo.

Avviamento del motore (illustrazione A2)

Avviare il motore solo stando dietro il tosaerba.

In ogni caso posizionare il tosaerba su un terreno piano, che non sia ricoperto con erba troppo alta (l'erba troppo alta blocca l'accensione della barra di taglio e rende più difficile la procedura di avviamento). All'atto dell'accensione e dell'avvio del motore non inclinare eccessivamente la macchina, altrimenti, se necessario, premere verso il basso l'impugnatura con un'inclinazione tale che l'utensile di taglio sia rivolto lontano dall'utente, ma solo di quanto strettamente necessario. Prima di riposizionare l'apparecchio sul terreno, entrambe le mani devono trovarsi sulla parte superiore dell'impugnatura.

• Per accendere il motore, mantenere innanzitutto premuto il pulsante rosso (1).
• Tirare con l'altra mano la staffa di comando rossa (2) nella parte superiore del longherone. Durante il funzionamento la staffa di comando deve essere mantenuta ferma in questa posizione.
• Dopodiché si potrà rilasciare il pulsante rosso.

IMPORTANTE

Se il motore non si avvia dopo 5 secondi dall'accensione dell'apparecchio, allora

1. Rilasciare di nuovo la staffa di comando
2. Staccare la spina di alimentazione!
3. Controllare il cavo di allacciamento
4. Controllare la tensione di alimentazione domestica (fusibile)
5. Controllare i bloccaggi dell'apparecchio nel vano falciatrice
6. Farlo controllare da un'officina autorizzata.

ATTENZIONE

All'avviamento del motore è consentito attivare soltanto la staffa di comando rossa. Solamente dopo l'avviamento del motore è consentito inserire anche l'azionamento di marcia attraverso la staffa nera. Tirando prima la staffa nera, si inserisce allo stesso tempo anche l'azionamento e il motore viene di conseguenza sovraccaricato.

11 SPEGNERE IL MOTORE (illustrazione F)

• Rilasciare la staffa di attivazione nera (1) – la mietitrice si ferma.
• Rilasciare la staffa di comando rossa (2) – il motore si spegne.
  Il freno automatico della lama fa fermare l'impianto di taglio in circa 3 secondi.

12 FERMARE IL MOTORE IN CASO DI EMERGENZA

Lasciare la staffa di comando e la staffa di sicurezza.

– Il tagliaerba si ferma.
- La lama va in posizione di arresto
- Il motore si spegne

ATTENZIONE

Prima di ogni lavoro di rasatura, verificare che la staffa di sicurezza e la manopola di comando della trazione funzionino perfettamente:

• Una volta rilasciata la staffa di sicurezza, il motore e la barra di taglio devono fermarsi entro tre secondi.
• Quando la manopola di comando della trazione viene rilasciata, la macchina deve fermarsi immediatamente.

In caso contrario, rivolgersi all'officina specializzata ed autorizzata più vicina.

13 TRASMISSIONE DI MARCIA

Comando della trazione posteriore (illustrazione G + E2)

IMPORTANTE

L'azionamento delle ruote posteriori può essere attivato soltanto con il motore in moto, per prevenire un sovraccarico del motore!

L'azionamento delle ruote posteriori viene inserito e disinserito attraverso la staffa di comando nera dell'azionamento (1) nel longherone di guida superiore con il motore in moto G:

- Stringere la staffa di comando e tenerla ferma = la falciatrice si mette in moto.

- Rilasciare la staffa di comando = la falciatrice si ferma (posizione 0).

Tenendo ferma la staffa di comando dell'azionamento (1), anche la staffa di comando rossa per il motore (2) viene automaticamente tenuta nella posizione di esercizio E2. La staffa di comando dell'azionamento si deve sempre stringere a fondo sul longherone superiore. Se l'azionamento non è appropriato, la trasmissione si usura di conseguenza. È richiesta una maggiore resistenza della staffa nella condizione di partenza al fine di rendere difficoltà o l'azionamento improprio.

NOTA

Se la falciatrice viene spostata in avanti, le ruote posteriori fanno clic.

Regolazione della velocità (illustrazione H)

IMPORTANTE

La velocità deve essere regolata soltanto a motore avviato per evitare danni!

Regolare la velocità con la manopola di accelerazione applicata.

- Per la regolazione, ruotare la manopola nelle due direzioni fino ad impostare la velocità desiderata. La freccia sulla manopola dell'acceleratore indica la velocità.

- Posizione "lepre" = veloce (velocità massima).

- Posizione "tartaruga" = lento (velocità minima).

NOTA

La tosatura a velocità eccessiva produce uno spiacevole impatto visivo di taglio o un cattivo raccolto. Adattare sempre la velocità alle condizioni. Per tagli d'erba più lunghi occorre selezionare una velocità più lenta.

14 DISPOSITIVO DI RACCOLTA DELL'ERBA

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Funzionamento con sacco di raccolta

Quando si taglia l'erba badare che il sacco venga vuotato per tempo. Il segnale turbo sul sacco raccoglitore vi indica quando è giunto il momento di vuotarlo.

IMPORTANTE

Maneggiando il sacco di raccolta fare attenzione che lo scivolo (1) R1 non venga piegata.

Turbosegnale (indicazione che il sacco per la raccolta dell'erba è pieno) (illustrazione J + K)

Sulla parte superiore del sacco di raccolta si trova un dispositivo che indica se il sacco è pieno o vuoto.

• Con il sacco di raccolta vuoto e mentre si taglia l'erba, il segnale di raccolta si gonfia J.
• Con il sacco di raccolta pieno, invece, il segnale di raccolta si sgonfia; in tal caso, cessare immediatamente l'attività di taglio e svuotare il sacco di raccolta K.

IMPORTANTE

Se il tessuto del sacco di raccolta è molto sporco, il segnale di raccolta non si gonfia – Pulire subito il tessuto. Soltanto con un sacco di raccolta, che lascia traspirare aria, si ottiene una raccolta d'erba perfetta.

IMPORTANTE

Non lavare il sacco di raccolta dell'erba con acqua calda!

Per svuotare il sacco di raccolta (illustrazione L)

• Spegnere il motore.
• Sollevare la chiusura del canale di espulsione
• Sganciare dalla staffa di sostegno dal tagliaerba il sacco pieno che pende dal suo supporto – la ribalta di espulsione si chiude automaticamente.
• Svuotare il sacco per bene tenendolo per il supporto e per la maniglia sul fondo.

Funzionamento senza sacco di raccolta

AVVERTENZA

Durante il funzionamento senza sacco di raccolta dell'erba, è necessario che la ribalta d'espulsione nell'alloggiamento della mietitrice sia sempre chiuso (ribaltato verso il basso).

15 FUNZIONAMENTO DEL TAGLIAERBA

Nota di sicurezza! Per la spiegazione dei simboli si veda alla tabella pagina 3

Mietitura in pendenza

ATTENZIONE

La falciatrice può essere usata su scarpate e pendii in posizione obliqua fino a 30°.

Tuttavia, per motivi di sicurezza consigliamo caldamente di non sfruttare questo potenziale teorico. Mantenere sempre una posizione ben salda.

Fondamentalmente le falciatrici manuali non si dovrebbero utilizzare nei pendii di oltre 15°. Vi è il rischio di perdere la stabilità.

Manovrabilità del cavo durante il taglio dell'erba

Disporre il cavo in modo che la macchina lo possa tirare continuamente senza problemi sul prato già falciano. Quando si gira l'apparecchio il pressacavo del cavo si sposta automaticamente sull'altro lato del longherone.

Accertarsi che il cavo si trovi a debita distanza dall'utensile di taglio e che non si avvolga.

Prima della falciatura controllare se il cavo di alimentazione presenta danni e utilizzarlo solo se è in perfette condizioni.

Controllo della sicurezza di funzionamento

Prima della prima rasatura occorre accertarsi che la staffa di sicurezza funzioni perfettamente. Una volta rilasciata la staffa di comando, il motore e la barra di taglio devono fermarsi entro tre secondi. In caso contrario, rivolgersi all'officina specializzata ed autorizzata più vicina.

Prima di ogni rasatura occorre verificare che anche la manopola di comando della trazione funzioni perfettamente. Quando la manopola di comando della trazione viene rilasciata, la macchina deve fermarsi immediatamente. In caso contrario, si deve predisporre una verifica presso un'officina specializzata ed autorizzata.

Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e che non siano danneggiati!

Controllare se la parte superiore del longherone (isolamento) presenta danni. Se il flessibile di rivestimento è danneggiato, rivolgersi immediatamente all'officina specializzata ed autorizzata più vicina, onde evitare che si subiscano lesioni (scossa elettrica) se si entra in contatto con parti sotto tensione.

Per evitare eventuali pericoli prima di ogni rasatura, controllare lo stato e la posizione della lama. Far stringere la vite di fissaggio della lama sempre da un'officina specializzata e autorizzata, poiché occorre effettuare un controllo dell'isolamento ai sensi della norma DIN EN 60335 dopo gli interventi di riparazione o manutenzione sui componenti di isolamento (ad es. la vite della lama). Una lama usurata o danneggiata deve essere immediatamente sostituita. (vedi paragrafo "Manutenzione della barra di taglio").

Ogni 10 ore di funzionamento controllare se la ventola, la frizione delle lame e l'alloggiamento della ventola sono usurati e in posizione. Inoltre verificare che le viti ed i dadi siano in posizione e stringerli, se necessario!

Se il gruppo rasatore si blocca, ad es. dopo aver tamponato un ostacolo, far controllare da un'officina specializzata ed autorizzata se il tosaerba presenta componenti danneggiati o deformati. Far eseguire sempre da un'officina specializzata ed autorizzata anche le eventuali riparazioni che si rendono necessarie.

Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, occorre far eseguire tempestivamente una verifica da un'officina specializzata ed autorizzata.

Limitazioni temporali

Il funzionamento dei tagliaerba è sottoposto ad un ordinamento regionale e temporaneo diverso. Lei è perciò pregato di informasi presso le autorità competenti, prima di azionarlo.

Consigli per la cura del prato

Mietitura (illustrazione M)

AVVERTENZA

Prima di ogni taglio si raccomanda di rimuovere tutti i corpi estranei (pietre, legni, rami, ecc.) dall'erba; ma osservare anche durante la rasatura se vi sono degli oggetti estranei in giro.

Su richiesta è possibile ricevere dal vostro rivenditore uno specifico addestramento sulla rasatura del prato. Ulteriori informazioni e suggerimenti sulla rasatura sono disponibili sulla home page del costruttore.

Pacciamatura (43-EL VARIO, R43VEL)

Il tosaerba può essere corredato da un apposito kit per la pacciamatura. Il relativo kit di adattamento del sistema di pacciamatura è in vendita presso i negozi specializzati come accessorio alla macchina (per il codice d'ordine del kit di adattamento, vedi l'elenco delle parti di ricambio ed accessori originali).

Il kit di adattamento contiene anche suggerimenti ed informazioni sulla pacciamatura.

Ulteriori informazioni sulla pacciamatura sono disponibili sulla home page del costruttore.

AVVERTIMENTO

Eventuali modifiche del sistema di pacciamatura devono essere sempre effettuate da un'officina specializzata ed autorizzata, poiché occorre eseguire un controllo dell'isolamento ai sensi della norma DIN EN 60335, dopo gli interventi di riparazione o manutenzione sui componenti di isolamento (ad es. la vite della lama).

Inoltre se la frizione delle lame non è assemblata correttamente, la barra di taglio può staccarsi, il che potrebbe provocare gravi lesioni.

Quando l'erba è di nuovo troppo alta per eseguire la pacciamatura, la pacciamatrice può essere modificata in poche mosse applicando il sacco di raccolta dell'erba.

Trasformazione sull'espulsione posteriore (illustrazione U2 + S1)

• Spegnere il motore.
• Sollevare sportello di lancio.
• Rimuove dal canale il tappo del pacciame U2.
• Fissare il sacco di raccolta dell'erba nel supporto appositamente previsto nell'alloggiamento della mietitrice S1.

Non è necessaria una trasformazione del sistema di taglio del pacciame! In condizioni di mietitura difficili (ad esempio erba bagnata) potrebbe tuttavia verificarsi un ridotto riempimento del sacco di raccolta.

Per poter utilizzare l'apparecchio di nuovo come mietitrice per pacciame, e necessario montare nuovamente il tappo del pacciame. Rimuovere a tal fine il sacco di raccolta dell'erba, introdurre il capo del pacciame nel canale di lancio e chiudere quindi il portello di lancio.

16 INTERVALLI DI MANUTENZIONE

IMPORTANTE

Evitare danni! In condizioni estreme e straordinarie occorrono eventualmente intervalli di manutenzione più brevi rispetto a quelli indicati in basso. Se si riscontrano difetti, rivolgersi ad un'officina autorizzata.

Eseguire le manutenzioni di routine sulla macchina rispettando gli intervalli di manutenzione riportati di seguito.

I seguenti intervalli di manutenzione si devono eseguire oltre ai lavori di manutenzione riportati nel presente manuale.

Prima della prima messa in funzione

• Controllare che tutte le connessioni a vite siano ben salde.
• Controllare la vite della lama ed eventualmente farla stringere da un'officina autorizzata.
• Controllare se la staffa di sicurezza per il freno motore funziona perfettamente.
• Controllare se tutti i dispositivi di protezione sono applicati correttamente e non sono danneggiati.

Prima di ogni impiego

• Controllare la superficie del prato e rimuovere tutti i corpi estranei.
• Controllare l'area del cavo di limitazione (se si utilizza una falciatrice autonoma per la cura del prato).
• Controllare lo stato e la posizione della lama, eventualmente fare stringere la vite della lama da un'officina autorizzata.
• Controllare se la staffa di sicurezza per il freno motore funziona perfettamente.
• Controllare se tutti i dispositivi di protezione sono applicati correttamente e non sono danneggiati.
  • Controllare l'usura del dispositivo raccoglierba o la perdita della sua funzionalità.
• Controllare se la parte superiore del longherone (isolamento) presenta danni.
• Controllare se il cavo di allacciamento presenta segni di danneggiamento o invecchiamento.

Ogni 10 ore di esercizio

• Controllare che tutte le connessioni a vite siano ben salde.
• Controllare se la ventola, la frizione delle lame e l'alloggiamento della ventola sono usurati e in posizione.

Dopo di ogni impiego

• Pulire la falciatrice.
- Controllare se la lama è danneggiata o usurata.

Ogni 50 ore di esercizio oppure una volta all'anno

- Lubrificare i cuscinetti delle ruote.

In occasione dell'ispezione annuale

• Fare pulire la trasmissione e l'area sotto il riparo della cinghia.
• Controllare il tirante flessibile dell'azionamento ed eventualmente farlo regolare.

17 PULIZIA E MANUTENZIONE DEL TAGLIAERBA

Una regolare manutenzione è la migliore garanzia per un funzionamento duraturo e senza problemi! Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza!

Utilizzare solo pezzi di ricambio originali in quanto gli unici in grado di garantire sicurezza e qualità!

Nota di sicurezza!

Per la spiegazione dei simboli si veda alla tabella pagina 3

Pulitura (illustrazione O)

Togliere lo sporco e i residui di erba direttamente dopo la falciatura. Appoggiare la falciatrice su un lato e pulirla con una spazzola o un panno.

ATTENZIONE

Non inserire le dita nelle aperture dell'alloggiamento della ventola e tenere ferma la ventola. Se si ruota la barra di taglio durante la pulizia, si rischia di schiacciarsi le dita tra la ventola e il relativo alloggiamento!

IMPORTANTE

Non spruzzare mai acqua sulla falciatrice, altrimenti si rischia di danneggiare l'impianto elettrico.

Conservazione

Riporre la macchina sempre in stato pulito, in un luogo asciutto e chiuso, fuori dalla portata dei bambini. Lasciar raffreddare il motore prima di sistemare la macchina in un luogo chiuso.

Ribaltamento del longherone di guida (illustrazione A1)

• Per facilitare la conservazione o il trasporto, allentare i quattro dadi ad alette fino a quando il longherone di guida non si può ripiegare sul motore senza resistenza a forma di Z A1. Le camme di arresto dell'estremità del longherone inferiore devono sganciarsi dai fori dell'alloggiamento.
• Non piegare o schiacciare i cavi.

ATTENZIONE

Se occorre spostare il longherone a fini di trasporto o stoccaggio, allentandosi i dadi ad alette e le camme di arresto dai fori dell'alloggiamento, il longherone può ribaltarsi accidentalmente. Inoltre possono formarsi punti di schiacciamento tra la parte inferiore e superiore del longherone e l'alloggiamento. Pericolo di lesioni!

Trasporto e fissaggio dell'apparecchio (illustrazione N)

- Per trasportare l'apparecchio, non afferrarlo mai dall'espulsore! Afferrarlo davanti e dietro dall'impugnatura di trasporto (vedi illustrazione N).

Prima del sollevamento o del trasporto, si raccomanda di osservare il peso della macchina (vedi Dati tecnici). Il sollevamento di pesi elevati può causare problemi alla salute. Pertanto, raccomandiamo di sollevare e trasportare l'apparecchio sempre almeno con due persone.

• Trasportare l'apparecchio in posizione verticale.
• Disporre il mezzo di trasporto su un suolo piano per non far spostare l'apparecchio prima di fissarlo.
• Sganciare il sacco di raccolta dell'erba e fissarlo separatamente durante il trasporto.
• Fissare l'apparecchio con dispositivi di fissaggio per carichi appositamente omologati (ad esempio cinghie di fissaggio con elemento di serraggio) sopra o nel veicolo di trasporto con la massima sicurezza. Le cinghie di serraggio sono realizzate con nastri in fibre sintetiche. Ogni cinghia di serraggio è rispettivamente contrassegnata. L'etichetta contiene indicazioni importanti per l'uso.
• Durante il trasporto di merci che possono rotolare, si raccomanda di effettuare un fissaggio diretto con quattro cinghie di serraggio. Fissare l'apparecchio alle ruote per far sì che non si muova durante il trasporto.

ATTENZIONE

Non stringere eccessivamente le cinghie. Un fissaggio eccessivo dell'apparecchio potrebbe provocare danni.

Manutenzione del coltello a barra

Una lama affilata garantisce un taglio ottimale. Prima della falciatura controllare lo stato e la posizione della lama. Far stringere la vite di fissaggio della lama sempre da un'officina autorizzata, che deve effettuare il controllo dell'isolamento ai sensi della norma DIN EN 60335 dopo gli interventi di riparazione e manutenzione sui componenti di isolamento (ad es. la vite della lama). Le lame usurate o danneggiate si devono tassativamente sostituire.

Riaffilatura e bilanciamento del coltello a barra (illustrazione Q)

AVVERTENZA

La riaffilatura e il bilanciamento del coltello a barra devono essere eseguiti esclusivamente da parte di un'officina specializzata e autorizzata, poiché dopo l'esecuzione di lavori di riparazione o manutenzione ai componenti isolanti (ad esempio vite della lama), conformemente all'esistente normativa DIN EN 60335, è necessario effettuare un controllo della protezione isolante.

Un coltello non affilato e bilanciato in modo appropriato può causare forti vibrazioni con la conseguenza di un danneggiamento del tagliaerba.

I taglienti della barra portalame si devono affilare finché non si raggiunge il relativo valore (vedi figura Q) o la tacca di riferimento (1) sulla barra portalame (anello). Attenzione! Osservare l'angolazione di rettifica di 30°.

La vostra officina specializzata può controllare per voi questo valore (limite di usura)!

AVVERTENZA

Una lama che ha ormai superato il suo limite di usura (marcatura) potrebbe spezzarsi ed essere proiettata via, con la conseguenza di gravissime lesioni.

Cambio della lama

AVVERTENZA

La sostituzione della barra di taglio deve essere eseguita sempre da un'officina autorizzata, che deve effettuare il controllo dell'isolamento ai sensi della norma DIN EN 60335 dopo gli interventi di riparazione o manutenzione sui componenti di isolamento (ad es. la vite della lama).

Inoltre, se la frizione delle lame non è assemblata correttamente, la barra di taglio può staccarsi provocando gravi lesioni.

• La sostituzione della barra di taglio deve avvenire solo con componenti originali. Pezzi di ricambio non equivalenti possono danneggiare la macchina ed inficiare la relativa sicurezza.
• Gli utensili di taglio di ricambio devono essere contrassegnati in modo permanente con il nome e/o il marchio del costruttore o del fornitore e con il codice di prodotto.

Manutenzione delle ruote anteriori

Lubrificare i cuscinetti delle ruote una volta all'anno oppure ogni 50 ore di esercizio.

- Togliere la copertura del copriruota da entrambi i lati.

• Allentare i dadi esagonali con una chiave a tubo, rimuovere la rondella, tirare le ruote dall'asse insieme al copriruota e alla rondella con spallamento. Rimuovere il copriruota dalla ruota.
• Dopo aver lubrificato i cuscinetti, applicare di nuovo le ruote. Inserire prima la rondella con spallamento nella ruota, applicare il copriruota e premerlo fino a quando non si sente un clic. Applicare la rondella, fissarla con i dadi esagonali e stringerla fino a che le ruote possano leggermente ruotare, ma senza gioco. Applicare di nuovo la copertura del copriruota.

Manutenzione della trazione posteriore (illustrazione R)

Lubrificare i cuscinetti delle ruote una volta all'anno oppure ogni 50 ore di esercizio.

• Rimuovere da entrambi i lati la copertura del copriruota e la vite con la rondella, e tirare le ruote motrici dall'asse insieme al copriruota e alla rondella con spallamento.
• Rimuovere lo sporco e i residui di grasso dalla copertura della ruota, dal pignone libero sull'albero di trasmissione e dalla corona dentata sul lato interno della ruota.

NOTA

Non togliere il pignone della marcia in folle dall'albero di trasmissione!

• Dopo aver lubrificato i cuscinetti, applicare di nuovo le ruote. Nell'applicare la ruota motrice, accertarsi che il pignone e la corona dentata ingranino tra di loro; se necessario, ruotare leggermente la ruota sull'asse.
  Se il copriruota si è allentato dalla ruota, inserire prima la rondella con spallamento nella ruota come illustrato nella figura R, applicare il copriruota e premerlo fino a quando non si sente un clic. Applicare la rondella sulla vite e avvitarla insieme ad essa nell'asse della ruota. Applicare di nuovo la copertura del copriruota.

Manutenzione del sistema propulsore

• Per il funzionamento ottimale della trasmissione a cinghia è assolutamente necessario che il tirante Bowden per l'accensione e lo spegnimento del propulsore scorra bene.
• Il tirante Bowden viene impostato in fabbrica e non necessita di ulteriore regolazione precisa o aggiustamento posteriore.

Cambio della cinghia trapezoidale trazione

Il cambio della cinghia trapezoidale di trazione può essere eseguito solo presso un'officina specializzata.

18 CAUSE DEI DISTuRBI E LORO ELIMINAZIONE

Disturbi	Possibili	cause	Soluzione
Il motore non si avvia dopo 5 secondi dall'accensione dell'apparecchio	Assenza della tensione di rete.	Collegare la spina di alimentazione C2 Controllare il fusibile.
	Cavo di connessione danneggiato.	Farlo controllare da un'officina autorizzata.
	Altezza di taglio impostata troppo bassa (l'erba troppo alta blocca l'accensione del motore).	Impostare un'altezza di taglio maggiore I. Inclinare la macchina all'avvio.
	Troppi rifiuti di erba nell'alloggiamento.	Togliere l'erba dal vano di taglio, tenere pulita la fessura tra la ventola e l'alloggiamento (tirare prima la spina di alimentazione!).
	Farlo controllare da	un'officina autorizzata.
Forti scossoni (vibrazioni)	Far controllare dall'officina autorizzata.
Il tagliaerba non va	Levetta di comando dell'azionamento non tirata.	Tirare la levetta di comando dell'azionamento G.
	Far controllare dall'officina autorizzata.
La velocità non può essere regolata	Far controllare dall'officina autorizzata.
Il taglio non è pulito, il prato ingialisce	Lama non affilata. Far rettificare ed equilibrare in un'officina specializzata autorizzata Q.
	Altezza di taglio troppo bassa.	Regolare la massima altezza di taglio I.
	La velocità di tosatura è troppo elevata.	Adattare la velocità di tosatura, eventualmente spegnere l'azionamento.
	Le guide della falce non sono sufficientemente sovrapposte.	Con l'erba alta, le guide della falce devono essere eventualmente sovrapposte ulteriormente.
	Prato infeltrito. Con l'ausilio di un arieggiatore si possono ottenere evidenti miglioramenti.
Espulsione ostruita	Mancata attenzione al segnale turbo J + K.	Vuotare la sacca di raccolta L.
	Altezza di taglio troppo bassa per erba troppo alta.	Regolare la massima altezza di taglio I.
	La velocità di tosatura è troppo elevata.	Adattare la velocità di tosatura, eventualmente spegnere l'azionamento.
	L'erba è umida. Lasciar asciugare il prato.

L'erba pacciamata ha un brutto aspetto: grumi, eccessiva quantità di tagli, taglio grossolano (43-EL Vario, R43VEL)	Barra di taglio spuntata Far eseguire la riaffilatura e l'equilibratura della lama da un'officina specializzata e autorizzata.
	Procedura di pacciamatura non eseguita correttamente (tagliare max. 1/3 dell'altezza dell'erba; l'altezza dell'erba da tagliare deve essere inferiore a 10 cm)	Impostare un'altezza di taglio maggiore I.Modificare il rasatore sullo scarico posteriore U2 + S1 e rasare l'erba prima con la più alta regolazione di taglio.
	Velocità di marcia troppo alta	Adattare la velocità di taglio, se necessario disattivare l'azionamento.
	Accumulo di erba sotto il gruppo rasatore	Impostare un'altezza di taglio maggiore I.
	Corsie di rasatura non sufficientemente sovrapposte	Nel caso di erba più alta sovrapporre di più le corsie di rasatura
	L'erba è umida Impostare	un'altezza di taglio maggiore I.Far asciugare l'erba.

Le riparazioni ad apparecchi elettrici devono essere effettuate solo da elettricisti specializzati. Non tentare di riparare da soli!

In caso di guasti o difetti non menzionati in questo testo, rivolgetevi all'officina autorizzata più vicina. Ciò vale in particolare per apparecchi con motore elettrico, dato che durante la riparazione deve essere sempre eseguita una prova protettiva di isolamento.

La vostra officina autorizzata sarà felice di aiutarvi se non volete eseguire i lavori di manutenzione da soli.

19 DATI TECNICI

Motore

Motor Motore a corrente alternata
Corrente di allacciamento 230 V
Potenza	1700
Numero di giri del motore 3000 min	-1

Tagliaerba

Carter Pressofusione in alluminio
Larghezza di taglio 430 mm (43-EL VARIO, R43VEL)	470 mm (47-EL VARIO)
Altezze di taglio Centrale, 15 (R43VEL),	25, 30, 40, 45, 55, 60, 70, 80 mm
Longherone di guida regol. in altezza	triplo
Volume del sacco 65 litri
Velocità 2,4 – 3,6 km/h
Peso 35 kg (43-EL VARIO, R43VEL)	36 kg (47-EL VARIO)
Lunghezza 1565 mm (43-EL VARIO, R43VEL)	1625 mm (47-EL VARIO)
Larghezza	500 mm
Altezza	1025 mm (43-EL VARIO, R43VEL)935 mm (47-EL VARIO)
Ruote	180 mm / 200 mm
Supporti avanti	Cuscinetto a rulli sferici
Supporti dietro	Cuscinetto a rulli sferici

Livello di potenza sonora

Livello di potenza sonora garantito; misurato secondo 2000/14/CE

L_wa = 96 dB(A)

Livello di pressione sonora

43-EL VARIO, R43VEL

Livello d'emissione di pressione sonora sul posto operatore; misurato secondo EN ISO5395-2	L_pA = 82 dB(A)
Insicurezze di misurazione; secondo ISO4871	3 dB

47-EL VARIO

Livello d'emissione di pressione sonora sul posto operatore; misurato secondo EN ISO5395-2	L_pa = 84 dB(A)
Insicurezze di misurazione; secondo ISO4871	3 dB

Oscillazioni

Oscillazioni nel manico di guida;	a_ww = 1 m/s^2
misurate secondo EN ISO5395-2
Insicurezze di misurazione; secondo EN12096	0,5 m/s^2

Serie de trasformazione della tagliaerba in pacciamatrice

BSA624 (43-EL VARIO, R43VEL)

W
