MODE D'EMPLOI PT-046 OLYMPUS

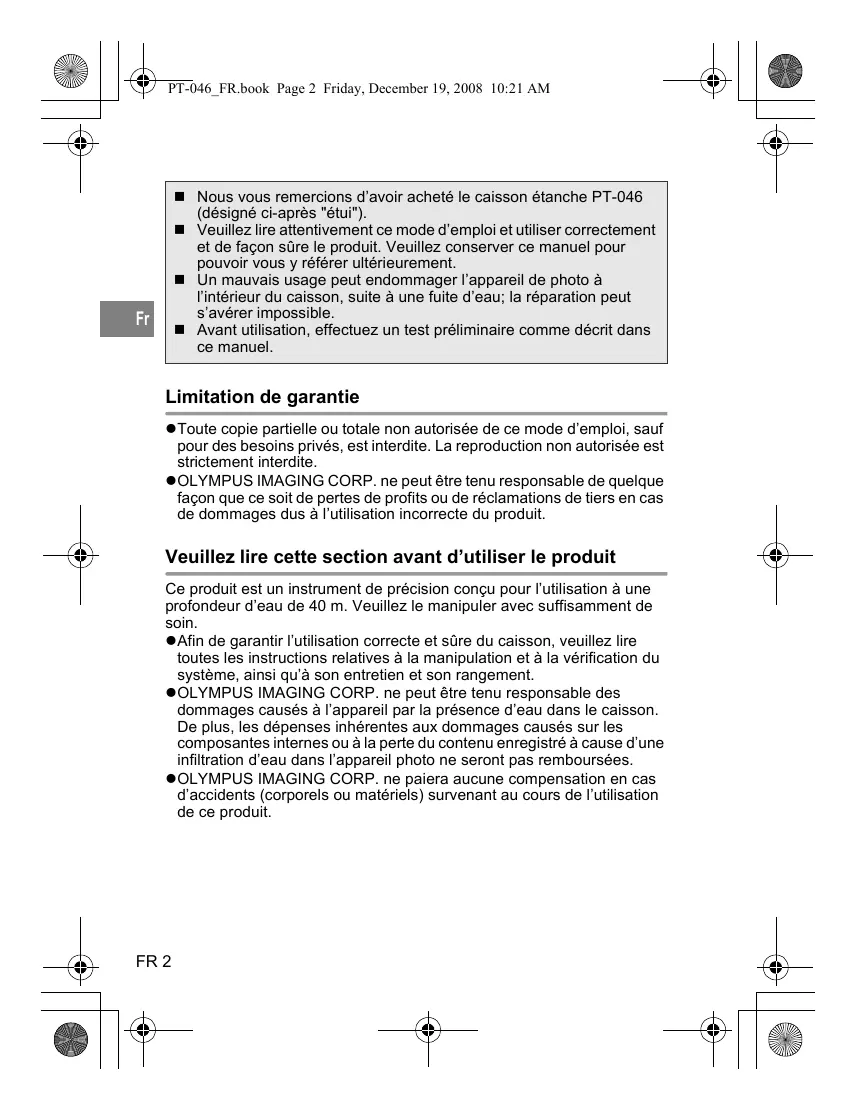

„ Nous vous remercions d’avoir acheté le caisson étanche PT-046 (désigné ci-après "étui"). „ Veuillez lire attentivement ce mode d’emploi et utiliser correctement et de façon sûre le produit. Veuillez conserver ce manuel pour pouvoir vous y référer ultérieurement. „ Un mauvais usage peut endommager l’appareil de photo à l’intérieur du caisson, suite à une fuite d’eau; la réparation peut s’avérer impossible. „ Avant utilisation, effectuez un test préliminaire comme décrit dans ce manuel.

Limitation de garantie zToute copie partielle ou totale non autorisée de ce mode d’emploi, sauf pour des besoins privés, est interdite. La reproduction non autorisée est strictement interdite. zOLYMPUS IMAGING CORP. ne peut être tenu responsable de quelque façon que ce soit de pertes de profits ou de réclamations de tiers en cas de dommages dus à l’utilisation incorrecte du produit.

Veuillez lire cette section avant d’utiliser le produit

Ce produit est un instrument de précision conçu pour l’utilisation à une profondeur d’eau de 40 m. Veuillez le manipuler avec suffisamment de soin. zAfin de garantir l’utilisation correcte et sûre du caisson, veuillez lire toutes les instructions relatives à la manipulation et à la vérification du système, ainsi qu’à son entretien et son rangement. zOLYMPUS IMAGING CORP. ne peut être tenu responsable des dommages causés à l’appareil par la présence d’eau dans le caisson. De plus, les dépenses inhérentes aux dommages causés sur les composantes internes ou à la perte du contenu enregistré à cause d’une infiltration d’eau dans l’appareil photo ne seront pas remboursées. zOLYMPUS IMAGING CORP. ne paiera aucune compensation en cas d’accidents (corporels ou matériels) survenant au cours de l’utilisation de ce produit.

Pour une utilisation sûre

Ce mode d’emploi utilise divers pictogrammes pour une utilisation correcte du produit et pour prévenir l’utilisateur et d’autres personnes de danger aussi bien que de dommages. Ces pictogrammes et leurs significations sont indiqués ci-dessous.

AVERTISSEMENT Indique une situation pouvant entraîner la mort ou des blessures graves en ignorant cette indication.

ATTENTION Indique une situation pouvant entraîner des blessures de personnes ou des dommages matériels en ignorant cette indication.

1 Garder ce produit hors de la portée des bébés et des enfants. Les types d’accidents suivants pourraient se produire. • Blessures en faisant tomber sur le corps d’une certaine hauteur. • Blessures de membres du corps pris dans des pièces en ouvrant et fermant. • Risque d’avaler des petites pièces, joint, de la graisse silicone et du gel de silice. Consultez immédiatement un médecin si un enfant a avalé des pièces. • Le déclenchement du flash devant les yeux risque de causer un trouble permanent de la vue, etc. 2 Ne pas ranger avec une batterie dans l’appareil photo numérique laissé dans ce produit. Le rangement avec une batterie en place pourrait entraîner une fuite du liquide de la batterie et un incendie. 3 Si une fuite d’eau se produit avec un appareil photo installé dans ce produit, retirer rapidement la batterie de l’appareil. Il y a un risque d’allumage et d’explosion en générant de l’hydrogène. 4 Ce produit est fabriqué à partir de résine. Il y a un risque de se blesser s’il se casse à cause d’un impact violent avec un rocher ou d’autres objets durs. Veuillez le manipuler avec suffisamment de soin.

1 Ne pas démonter ni modifier ce produit. Ce qui pourrait causer une fuite d’eau ou d’autres problèmes. OLYMPUS IMAGING CORP. ne pourra être tenu responsable de dommages, pertes de bénéfice, etc. causés par la perte de données images due à des défauts, opérations de démontage, réparation ou modification sur le présent produit par des personnes autres que celles agréées par OLYMPUS IMAGING CORP. ou pour toute autre raison.

2 L’utilisation ou le stockage du produit dans les endroits suivants risque de causer des mauvais fonctionnements, des pannes, des problèmes, des dommages, un incendie, de la buée interne, ou une fuite d’eau. Cela doit être évité. • Des lieux à température élevée, tels le plein soleil, dans un véhicule fermé, etc., et/ou où il existe de grandes différences de température. • Des endroits à proximité de feux ouverts • Des profondeurs sous-marines au-delà de 40 mètres • Des endroits soumis à des vibrations • Des endroits trop chauds et humides ou des endroits avec des variations de températures extrêmes • Des endroits où des produits chimiques volatiles sont rangés ou utilisés 3 L’ouverture et la fermeture dans des endroits avec beaucoup de sable, de poussière ou de saleté risque de nuire à l’étanchéité et causer une fuite d’eau. Cela doit être évité. 4 Ce produit n’est pas un caisson pour amortir les chocs à l’appareil photo à l’intérieur. Lorsque ce produit avec un appareil photo numérique à l’intérieur est sujet à des impacts ou que des objets lourds sont placés dessus, l’appareil photo numérique risque de devenir endommagé. Veuillez le manipuler avec suffisamment de soin. 5 Ne pas utiliser les produits chimiques suivants pour le nettoyage, pour une protection anticorrosion, pour éviter la formation de buée, pour des réparations ou d’autres raisons. Utilisés pour le caisson directement ou de façon indirecte (avec les produits chimiques vaporisés), ils risquent de causer des fissures sous haute pression ou d’autres problèmes.

Produits chimiques qui ne peuvent pas être utilisés

Diluants organiques volatils, détergents chimiques

Ne pas nettoyer le caisson avec de l’alcool, de l’essence, un dissolvant ou d’autres diluants organiques volatils, ni avec des détergents chimiques, etc. De l’eau pure ou de l’eau tiède suffit.

Ne pas utiliser d’agents anticorrosion. Les parties métalliques sont en acier inoxydable ou en bronze.

Il suffit de les laver avec de l’eau pure.

Agents antibuée du commerce

Ne pas utiliser d’agents antibuée du commerce.

Toujours utiliser le gel de silice déshydratant spécifié.

Graisse autre que la

N’utiliser que la graisse silicone spécifiée pour le graisse silicone spécifiée joint silicone, sinon la surface du joint risque de se détériorer et une fuite d’eau pourrait se produire. Colle

Ne pas utiliser de colle pour des réparations ou d’autres raisons. Si une réparation est nécessaire, veuillez contacter un revendeur ou un centre de service de notre compagnie.

6 Ne pas soumettre le caisson à des traitements brutaux, tels que sauter

à l’eau le caisson à la main ou dans une poche extérieure ou jeter le caisson dans l’eau, cela pourrait provoquer des fuites d’eau. Toujours manipuler le caisson avec soin. 7 Si l’appareil photo contenu dans le caisson devait être mouillé en raison d’une fuite d’eau, etc., essuyez immédiatement toute trace d’humidité et vérifiez le bon fonctionnement de l’appareil une fois le caisson sec. 8 Veuillez retirer le joint avant de prendre l’avion, car la différence de pression atmosphérique pourrait rendre l’ouverture du caisson impossible. 9 Afin de garantir la manipulation et le fonctionnement sans souci et en toute sécurité de l’appareil numérique avec ce produit, veuillez lire le mode d’emploi de l’appareil attentivement. 0 Lors du scellage du produit, s’assurer qu’il ne reste aucun corps étranger, tel que sable, saleté ou cheveux, sur le joint ou les surfaces de contact.

SOMMAIRE Limitation de garantie 2

Veuillez lire cette section avant d’utiliser le produit 2 Pour une utilisation sûre 3

Contrôle du contenu de l’emballage 8 Nomenclature des pièces 9

Utilisation des accessoires 11

Mise en place de la courroie 11 Montage et retrait du bouchon d’objectif 11

2. Contrôle préliminaire du caisson 12

Contrôle approfondi avant utilisation 12

3. Mise en place de l’appareil photo numérique 13

Contrôle de l’appareil photo numérique 13 Ouvrir le caisson 14 Insérer l’appareil photo numérique 15 Vérifier après insertion 15 Sceller le caisson 16 Vérifier le fonctionnement de l’appareil photo installé 16 Effectuer les contrôles finaux 17

4. Prise de vues sous l’eau 19

Types de scènes sous-marines 19 Comment sélectionner le mode de scène de prise de vue . 20 Mémorisation AF pendant la prise de vue sous-marine 20

5. Manipulation après la prise de vue 21

Essuyer toute goutte d’eau 21 Sortir l’appareil photo numérique 22 Laver le caisson avec de l’eau pure 22 Sécher le caisson 22

6. Maintien de la fonction d’étanchéité 23

Retirer le joint 23 Retirer tout grain de sable, poussière, etc. 23 FR 6

Comment appliquer la graisse sur le joint25

Installer le joint 26 Remplacer les pièces consommables 26

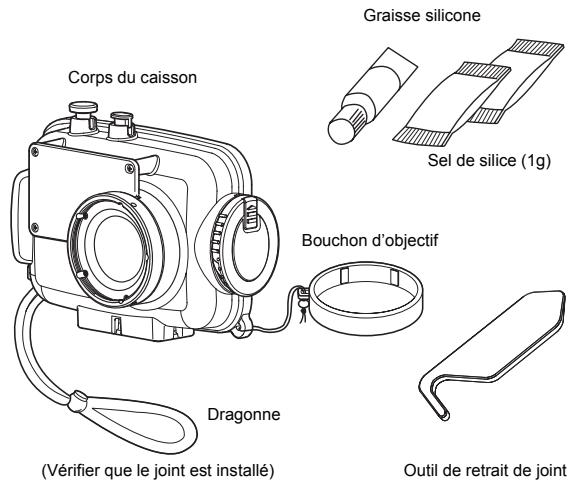

Contrôle du contenu de l’emballage

Vérifier que tous les accessoires sont bien dans la boîte.

Communiquer avec le revendeur si des accessoires manquent ou sont endommagés. Graisse silicone

(Vérifier que le joint est installé)

Outil de retrait de joint

Liste des distributeurs de OLYMPUS Mode d’emploi (ce manuel)

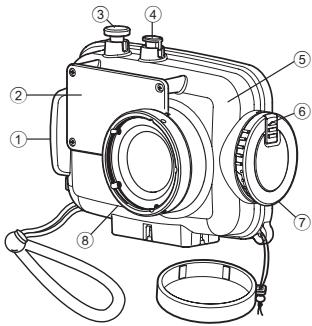

Nomenclature des pièces

2 Diffuseur de flash *3 Commande de déclencheur *4 Touche ON/OFF 5 Couvercle avant

6 Verrou de glissière

7 Molette d’ouverture/de fermeture 8 Bouchon d’objectif 9 Rails de guidage de chargement 0 Cache intérieur d’écran ACL

a Joint b Écrou de pied c Cache d’arrêt de lumière

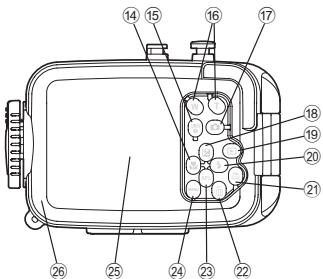

*d Touche &/Molette de défilement *e Touche DISP./E *f Touches de zoom *g Touche K *h Touche F/Molette de défilement *i Touche q *j Touche #/Molette de défilement *k Touche OK/FUNC *l Touche

Molette de défilement (*1) Pendant la prise de vue en mode grand angle sous-marin 1 ou gros plan sous-marin, la touche de défilement descendre fonctionne comme la touche AF LOCK.

*n Touche MENU o Fenêtre d’écran ACL p Convercle arrière

Les pièces de fonctionnement du caisson marquées par * correspondent aux pièces de fonctionnement de l’appareil photo numérique. Lorsque les pièces de fonctionnement du caisson sont activées, les fonctions correspondantes de l’appareil photo numérique seront commandées. Pour des détails sur les fonctions, se référer au mode d’emploi pour l’appareil photo numérique.

Utilisation des accessoires

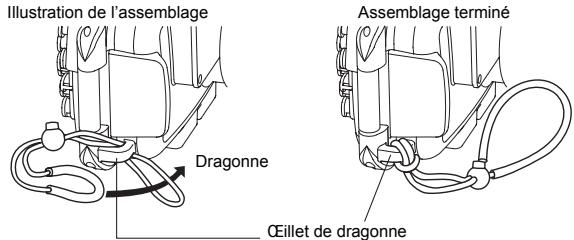

Mise en place de la courroie Installer la courroie sur le corps du caisson. Illustration de l’assemblage

Utilisation de la dragonne

Passer la main dans la dragonne accessoire et ajuster la longueur avec la pièce d’arrêt.

Montage et retrait du bouchon d’objectif

Adapter le bouchon d’objectif sur la bague d’objectif comme montré dans la figure. Bien s’assurer de retirer le bouchon d’objectif avant la prise de vue.

2. Contrôle préliminaire du caisson

Contrôle approfondi avant utilisation

Ce caisson a été le sujet d’un contrôle de qualité poussé pour les pièces pendant la fabrication et d’inspections approfondies des fonctions pendant l’assemblage. De plus, un test de pression d’eau est effectué avec un testeur de pression pour tous les produits pour confirmer que la performance est conforme aux spécifications.

Toutefois, la fonction d’étanchéité peut être endommagée en fonction des conditions de transport et de stockage. Avant utilisation, toujours effectuer les contrôles approfondis suivants.

1 Avant d’installer l’appareil photo numérique dans le caisson, immerger le caisson vide pour confirmer l’absence de fuite d’eau. Nous conseillons de plonger le caisson vide à la profondeur d’eau prévue, cependant, en cas d’impossibilité, contrôler l’étanchéité du caisson en vous reportant au “Test de fuite d’eau” (P.18). 2 Les principales causes de fuite d’eau sont les suivantes: • Le joint n’a pas été installé. • Une partie du joint ou la totalité du joint est à l’extérieur de la rainure spécifiée. • Dommages, fissures, détérioration ou déformation du joint • Sable, fibres, cheveux ou autre matières étrangères sur la rainure du joint ou sur la surface de contact du joint sur le couvercle avant • Rainure ou surface de contact du joint endommagées sur le couvercle avant • Levier de zoom coincer par la courroie, le sac de gel de silice, etc. au moment de sceller le caisson Effectuer le test une fois que toutes les causes susmentionnées aient été éliminées. ATTENTION: Si une fuite d’eau est constatée en manipulation normale, ne pas utiliser le caisson et contacter Olympus.

3. Mise en place de l’appareil photo numérique

Contrôle de l’appareil photo numérique Contrôler l’appareil photo numérique avant de le charger dans le caisson.

1. Contrôle de batterie

La prise de vue sous-marine utilise très souvent le flash.

Avant de plonger, vérifiez que vous avez suffisamment de batterie.

2. Confirmation du nombre de vues restant à prendre

Vérifier que le stockage de vue a un nombre suffisant de vues restant à prendre.

3. Retirer la courroie de l’appareil photo numérique.

Lorsqu’un appareil photo numérique est chargé sans retirer la courroie, elle risque d’être prise entre les couvercles du caisson et pourrait causer une fuite d’eau.

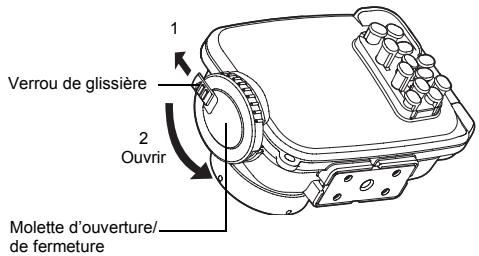

1 Glisser et garder le verrou de glissière dans le sens de la flèche, (1 de l’illustration suivante) et tourner le compteur de la molette d’ouverture/ de fermeture dans le sens des aiguilles d’une montre (2 de l’illustration suivante).

2 Tourner la molette d’ouverture/de fermeture à la position où elle ne peut plus tourner. 3 Ouvrir doucement le couvercle arrière du caisson.

Verrou de glissière 2 Ouvrir

Molette d’ouverture/ de fermeture

Appliquer une force excessive lorsque vous tournez la molette d’ouverture/ de fermeture peut endommager celle-ci.

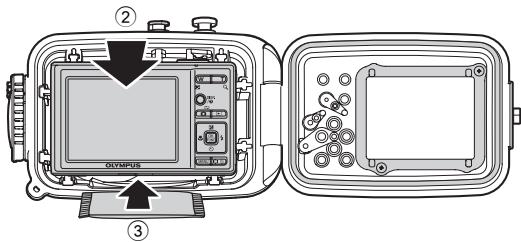

Insérer l’appareil photo numérique

1 Vérifier que l’alimentation de l’appareil photo numérique est coupée. 2 Insérez soigneusement l’appareil photo numérique dans le caisson. 3 Insérez un sac en gel de silice (1g) entre le bas de l’appareil photo numérique et le caisson. Sachet de gel de silice fourni pour empêcher la formation de buée.

Le sachet de gel de silice sera pincé lors de la fermeture du caisson et une fuite d’eau se produira. Une fois que le gel de silice a été utilisé, la performance d’absorption de l’humidité sera diminuée. Toujours changer le gel de silice après ouverture du caisson.

Vérifier après insertion

Vérifier les points suivants avant de sceller le caisson. • L’appareil photo numérique est-il installé correctement ? • Le gel de silice est-il inséré complètement à l’endroit spécifié? • Le joint est-il monté correctement sur l’ouverture du caisson ? • Le joint et la surface de contact du joint sur le couvercle avant sont-ils exempts de corps étrangers y compris la saleté ? • L’entretien de la fonction d’étanchéité est-il effectué? Pour plus de détails sur la maintenance, voir “6. Maintien de la fonction d’étanchéité” (P.23) du présent manuel.

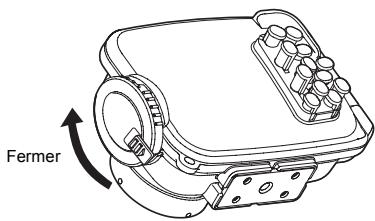

1 Fermer le couvercle arrière du caisson délicatement. 2 Tourner la molette d’ouverture/de fermeture dans le sens des aiguilles d’une montre. • Le caisson est scellé lorsque la molette est tournée à 180 degrés.

• Si la molette d’ouverture/de fermeture n’est pas complètement tournée, le caisson ne sera pas scellé. Cela peut causer une fuite d’eau. • Fermez le couvercle arrière du caisson pour que la courroie du bouchon d’objectif ou cache d’écran ACL ne soit pas coincée. Si elle est coincée, une fuite d’eau risque de se produire.

Vérifier le fonctionnement de l’appareil photo installé.

Après avoir scellé le caisson, vérifier si l’appareil photo fonctionne normalement. 1 Appuyer sur la touche POWER du caisson et vérifier que l’alimentation de l’appareil est commutée sur marche et arrêt. 2 Utilisez les touches de commande sur le caisson et confirmez que l’appareil photo fonctionne correctement. 3 Appuyez sur le déclencheur du caisson et confirmez que le déclencheur de l’appareil photo se déclenche bien.

Effectuer les contrôles finaux

Inspection visuelle Après avoir scellé le caisson, vérifier visuellement les pièces de fermeture des couvercles avant et arrière pour s’assurer que le joint n’est pas déformé ni sorti de la gorge et qu’il n’y a pas de matière étrangère déposée sur le joint. Vérifier également que le caisson n’est pas cassé ou fissuré.

La présence de cheveux, fibres et autres corps fins n’est pas évidente mais peut entraîner une fuite d’eau. Apporter également une attention particulière à la présence de cassures et fissures sur le caisson.

Le test final après chargement de l’appareil photo est expliqué ci-dessous. Toujours effectuer ce test. Il peut être effectué facilement dans un réservoir d’eau ou une baignoire. La durée nécessaire est de cinq minutes environ. Test de fuite d’eau simple

Entrer lentement le caisson dans l’eau.

Comme le caisson est transparent, des gouttes d’eau y entrant peuvent être vues facilement.

D’abord, n’immerger le caisson que

2 pendant trois secondes.

En cas de problème avec le joint, trois secondes sont suffisantes pour laisser entrer de l’eau. Y a-t-il des bulles d’air sortant entre les couvercles ?

Veuillez contrôler soigneusement.

Vérifier qu’il n’y a pas

3 d’eau entrée dans le caisson.

Retirez l’étui de l’eau et vérifiez que de l’eau n’a pas pénétré à l’intérieur.

4 caisson pendant 30 secondes.

Examiner attentivement les bulles d’air!

N’effectuer aucune opération pour le moment, mais simplement observer.

Vérifier qu’il n’y a pas

5 d’eau entrée dans le caisson.

Retirez l’étui de l’eau et vérifiez que de l’eau n’a pas pénétré à l’intérieur.

Effectuer très soigneusement la vérification.

6 immersion pendant trois minutes.

Examiner attentivement les bulles d’air!

Essayer le fonctionnement des touches, des leviers et des molettes. Examiner attentivement les bulles d’air!

C’est le contrôle final.

7 Le gel de silice est-il devenu humide ?

C’est très important!

Le gel de silice est-il devenu humide ? Veuillez contrôler soigneusement! Comme l’intérieur peut être vu, l’inspection d’entrée d’eau peut également être effectuée de manière facile!

Tout est alors correct.

Tout est alors correct !

4. Prise de vues sous l’eau

Types de scènes sous-marines kGrand angle sous-marin 1 Optimum pour prendre la vue en grand angle, par exemple un banc de poissons dans l’eau. L’image reproduira très distinctement le bleu de l’arrière-plan.

lGrand angle sous-marin 2

Idéal pour prendre un sujet de grande taille se déplaçant rapidement, tel un dauphin ou une raie. Dans de nombreux points d’observation de dauphins, il y a une règle établie de ne pas utiliser le flash pour éviter d’effrayer les dauphins, etc. Même si ce mode est conçu initialement pour se passer du flash, il peut aussi être activé si nécessaire, par exemple pour prendre une raie en photo.

HGros plan sous-marin

Optimum pour la prise de vue gros plan de petites créatures dans l’eau, telles que des poissons. L’image reproduira les couleurs naturelles sous-marines. Les couleurs naturelles du monde sous-marin sont reproduites de façon précise. ATTENTION: En prenant des vues en gros plan avec un réglage grand angle, le flash risque de produire qu’une illumination irrégulière et/ou insuffisante. En prise de vue sous-marine, les conditions de prise de vue (clarté de l’eau, matières en suspension, etc.) peuvent affecter considérablement la portée du flash. Toujours contrôler les photos sur l’écran ACL après la prise de vue.

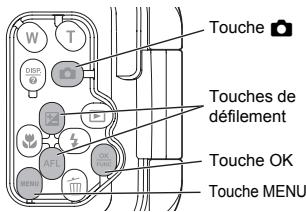

Comment sélectionner le mode de scène de prise de vue

1 Appuyez sur la touche K pour régler le mode prise de vue de l’appareil sur “SCN”.

2 Appuyez sur les touches de défilement monter/descendre pour sélectionner “Grand angle sous-marin 1”, “Grand angle sous-marin 2” ou “Gros plan sous-marin”. 3 Appuyez sur la touche OK.

Touche K Touches de défilement

Touche OK Touche MENU Pour passer à un autre mode sous-marin

1 Appuyez sur la touche MENU. 2 Appuyez sur la molette de défilement pour sélectionner l’icône de sélection du mode prise de vue sur l’écran ACL, puis appuyez sur la touche OK. 3 Sélectionnez “s” et appuyez ensuite sur OK. 4 Appuyez sur les touches de défilement monter/descendre pour sélectionner le mode de scène de prise. 5 Appuyez sur la touche OK.

Mémorisation AF pendant la prise de vue sous-marine

Lorsque le “Grand angle sousmarin 1” ou le mode scène “Gros plan sous-marin” est sélectionné, vous pouvez facilement verrouiller la position de mise au point (mode AF lock) en appuyant sur la touche de défilement descendre (bouton AFL) à l’arrière du protecteur. Lorsque la mise au point est verrouillée, l’indicateur de verrouillage AF (AFL) apparaît en haut à droite de l’écran LCD de l’appareil photo. Pour annuler le verrouillage AF, appuyez une nouvelle fois sur la touche de défilement descendre (touche AFL).

Fonctionne comme touche

AF LOCK pendant le Grand angle sous-marin 1 et les scènes Gros plan sousmarines.

5. Manipulation après la prise de vue

Essuyer toute goutte d’eau Après avoir terminé la prise de vue et être revenu à terre ou au bateau, rincer légèrement à l’eau pure et essuyer toute goutte d’eau restée sur le caisson. Utiliser de l’air ou un chiffon doux qui ne laisse pas de fibres pour essuyer complètement toute goutte d’eau du joint entre les couvercles avant et arrière, du levier de déclencheur, des poignées de poing et de la molette d’ouverture/de fermeture.

Si des gouttes d’eau restent entre les couvercles avant et arrière, elles risquent de couler à l’intérieur lorsque le caisson est ouvert. Prendre un soin particulier pour bien essuyer toutes les gouttes d’eau.

Sortir l’appareil photo numérique

Ouvrir soigneusement le caisson et sortir l’appareil photo numérique. ATTENTION:

• En ouvrant le caisson, faire suffisamment attention pour que de l’eau ne tombe pas de vos cheveux ou de votre corps sur le caisson et l’appareil.

• Avant d’ouvrir le caisson, s’assurer que vos mains ou gants sont sans sable, fibres, etc. • Ne pas ouvrir ni fermer le caisson dans les endroits où il y a de l’eau ou du sable. • Faire attention de ne pas toucher l’appareil photo numérique ou la batterie avec des mains imprégnées d’eau salée.

Laver le caisson avec de l’eau pure

Après utilisation, sceller de nouveau le caisson après avoir sorti l’appareil et le laver suffisamment dans de l’eau pure dès que possible. Après utilisation en eau de mer, il est important de tremper le caisson dans de l’eau pure pendant un certain temps (30 minutes à 1 heure) pour éliminer tout le sel. ATTENTION: • Une fuite d’eau peut se produire lorsqu’une pression d’eau élevée est appliquée partiellement. Avant de laver le caisson avec de l’eau, y retirer l’appareil photo numérique. • Faire fonctionner le déclencheur et diverses touches de ce produit dans l’eau pure pour retirer le sel adhérant à l’axe. Ne pas démonter pour le nettoyage. • Laisser sécher le caisson avec le sel risque de nuire au fonctionnement. Toujours retirer toute trace de sel après utilisation.

Après l’avoir lavé à l’eau pure, utiliser un chiffon propre pour l’essuyer. S’assurer d’utiliser un chiffon ne contient pas de résidus de sel et qui ne laisse aucun fibre. Essuyer le caisson complètement dans un endroit bien aéré à l’ombre. ATTENTION: • Ne pas utiliser l’air chaud d’un sèche-cheveux ou d’un appareil similaire pour le séchage et ne pas exposer le caisson en plein soleil, ce qui pourrait accélérer la détérioration ou la déformation du caisson et la dégradation du joint, entraînant une fuite d’eau. • En essuyant le caisson, faire attention de ne pas causer de rayures.

6. Maintien de la fonction d’étanchéité

Lorsque le couvercle arrière du caisson est ouvert, toujours s’assurer d’effectuer l’opération d’entretien du joint comme décrit ci-dessous. Le faire sur place sans sable ou poussière après vous être lavé et séché les mains.

1 Insérer l’outil de retrait du joint entre le joint et une paroi sur la gorge du joint. 2 Glisser l’extrémité de l’outil de retrait du joint inséré sous le joint. (Faire attention de ne pas griffer la gorge de joint avec l’extrémité de l’outil de retrait de joint.) 3 Tenir le joint avec le bout des doigts après qu’il soit sorti de la gorge et le retirer du caisson.

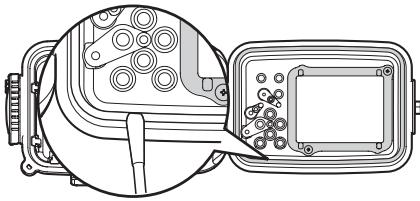

Retirer tout grain de sable, poussière, etc.

Après avoir vérifié de visu que la poussière a été retirée du joint, les vérifications relatives au sable et autres matières étrangères collées, aux dommages ou aux crevasses peuvent être effectuées en serrant légèrement toute la circonférence du joint avec le bout des doigts.

Retirer les matières étrangères collées à la rainure du joint en utilisant un chiffon propre ou du coton-tige. Retirer également le sable et la saleté collés sur la surface de contact du joint sur le couvercle avant du caisson.

• L’entretien de la fonction d’étanchéité est nécessaire même avant d’utiliser ce produit sous-marin pour la première fois après l’achat. • Lorsqu’un objet pointu est utilisé pour retirer le joint torique ou nettoyer l’intérieur de la rainure du joint torique, le caisson et le joint risquent d’être endommagés et une fuite d’eau risque de se produire. • Faites attention à ne pas détendre le joint torique. • Ne jamais utiliser d’alcool, de diluant, de benzène ou des solvants similaires ni des détergents chimiques pour nettoyer le joint. Lorsque de tels produits chimiques sont utilisés, le joint peut être endommagé ou sa détérioration sera accélérée.

Comment appliquer la graisse sur le joint

Appliquer la graisse spécifique.

S’assurer qu’il n’y a aucune saleté ni sur les doigts ni sur le joint, mettre environ 5 mm de graisse sur le bout d’un doigt. (La quantité appropriée de graisse est de 5 mm environ.)

Étaler la graisse sur le joint.

Étaler la graisse sur le joint à l’aide de trois doigts. Faire attention de ne pas tirer sur le joint.

Vérifier qu’il n’y a ni dommage ni irrégularité sur le joint.

Lorsque la graisse s’infiltre le long du joint, vérifier qu’il n’y a ni dommage ni irrégularité dessus en le touchant et le regardant. Si un défaut est constaté, ne pas hésiter à remplacer le joint.

Appliquer la graisse sur la surface de contact du joint.

Utiliser la graisse restant sur le bout de vos doigts pour nettoyer et graisser la surface de contact du joint sur le couvercle avant.

• Procédez toujours à la maintenance de la fonction d’étanchéité même lorsque l’étui a été ouvert après chaque prise de vue. Négliger cet entretien peut causer une fuite d’eau. • Lorsque le caisson n’est pas utilisé pendant une longue durée, retirer le joint de la rainure pour éviter une déformation du joint, appliquer une fine couche de graisse silicone, et le ranger dans un sac en plastique propre ou dans quelque chose de similaire.

S’assurer qu’aucune matière étrangère n’est collée, appliquer une fine couche de graisse fourni sur le joint, et faire rentrer le joint dans la rainure.

À ce moment-là, s’assurer que le joint ne ressorte pas de la rainure. • Avant de remettre ce produit dans son emballage, s’assurer qu’il n’y a pas de cheveux, de fibres, de grains de sable ou d’autres matières étrangères collés non seulement sur le joint, mais aussi à la surface de contact (couverture). Même un seul cheveu ou un seul grain de sable peut causer une fuite d’eau. Veuillez vérifier l’appareil avec le plus grand soin. Exemples de matières étrangères qui se collent au joint

Remplacer les pièces consommables

• Le joint est une pièce consommable. Indépendamment du nombre de fois que le caisson est utilisé, il est recommandé de changer le joint au moins une fois par an. • La dégradation du joint est accélérée par les conditions d’utilisation et de stockage. Remplacer le joint même avant un an s’il montre des signes de dommage, de fêlure ou de perte d’élasticité. Remarque: • Veuillez utiliser la graisse silicone de joint, le gel de silice et le joint authentiques de Olympus. • N’essayez pas de remplacer le joint torique vous-même. • Nous conseillons d’effectuer ce contrôle régulièrement.

Fiche technique Modèles compatibles Résistance à la pression Matières principales

Diamètre de la bague d’objectif

Appareil photo numérique Olympus

FE-3010/X-895 Profondeur jusqu’à 40 m Corps/Molette d’ouverture/de fermeture/ Poignée/Touche d’obturateur/Touches de fonctionnement : polycarbonate Fenêtre d’objectif : verre optique Axes des touches de fonctionnement : acier inoxydable Ø46 mm

Largeur: 139,5 mm x hauteur: 99 mm x

épaisseur: 78 mm 305 g (sans appareil photo ni accessoire)

* Nous nous réservons le droit de changer l’apparence externe et les caractéristiques techniques sans préavis.

Accessoires fournis pour le PT-046

Joint torique : POL-041 Gel de silice : SILCA-5S Graisse silicone : PSOLG-2 Bouchon d’objectif : PRLC-11

Accessoires vendus séparément

Graisse silicone : PSOLG-1, PSOLG-3 Poids d’équilibre : PWT-030 Les accessoires peuvent être commandés séparément. Les produits d’autres types de modèles que ceux décrits ci-avant ne peuvent pas être utilisés.
