MODE D'EMPLOI PT-E03 OLYMPUS

„ Un mauvais usage peut endommager l’appareil de photo à l’intérieur du caisson, suite à une fuite d’eau; la réparation peut s’avérer impossible. „ Avant utilisation, effectuez un test préliminaire comme décrit dans ce manuel.

Limitation de garantie z Toute copie partielle ou totale non autorisée de ce mode d’emploi, sauf pour des besoins privés, est interdite. La reproduction non autorisée est strictement interdite. z OLYMPUS IMAGING CORP. ne peut être tenu responsable de quelque façon que ce soit de pertes de profits ou de réclamations de tiers en cas de dommages dus à l’utilisation incorrecte du produit. z OLYMPUS IMAGING CORP. ne peut être tenu responsable des dommages, des pertes de profits, etc. découlant de la perte de données image en raison de défauts, de démontage, de réparation ou de modification de ce produit par des personnes, autres que les tiers autorisés par OLYMPUS IMAGING CORP., et pour d’autres raisons.

Veuillez lire cette section avant d’utiliser le produit z Ce produit est un instrument de précision conçu pour l’utilisation à une profondeur d’eau de 40 m.

Veuillez le manipuler avec suffisamment de soin. z Afin de garantir l’utilisation correcte et sûre du caisson, veuillez lire toutes les instructions relatives à la manipulation et à la vérification du système, ainsi qu’à son entretien et son rangement. z Le caisson doit toujours être utilisé en combinaison avec le port étanche disponible séparément. z OLYMPUS IMAGING CORP. ne saura être tenu responsable des dommages causés à l’appareil par la présence d’eau dans le caisson. De plus, les dépenses inhérentes aux dommages causés sur les composantes internes ou à la perte du contenu enregistré à cause d’une infiltration d’eau dans l’appareil photo ne seront pas remboursées. z OLYMPUS IMAGING CORP. ne paiera aucune compensation en cas d’accidents (corporels ou matériels) survenant au cours de l’utilisation de ce produit. z Avant utilisation, bien lire les précautions imprimées sur l’emballage.

Pour une utilisation sûre

Ce mode d’emploi utilise divers pictogrammes pour une utilisation correcte du produit et pour prévenir l’utilisateur et d’autres personnes de danger aussi bien que de dommages. Ces pictogrammes et leurs significations sont indiqués ci-dessous.

• Blessures de membres du corps pris dans des pièces en ouvrant et fermant.

• Risque d’avaler des petites pièces. Consultez immédiatement un médecin si un enfant a avalé des pièces. 2 Ne pas ranger avec une batterie dans l’appareil photo numérique laissé dans ce produit. Le rangement avec une batterie en place pourrait entraîner une fuite du liquide de la batterie et un incendie. 3 Le caisson doit toujours être utilisé en combinaison avec le port étanche disponible séparément. Retenir que le caisson ne peut pas être utilisé sans le port étanche. 4 Si une fuite d’eau se produit avec un appareil photo installé dans ce produit, retirer rapidement la batterie de l’appareil. Il y a un risque d’allumage et d’explosion en générant de l’hydrogène. 5 Ce produit est fabriqué à partir de résine. Il y a un risque de se blesser s’il se casse à cause d’un impact violent avec un rocher ou d’autres objets durs. Veuillez le manipuler avec suffisamment de soin. 6 Le gel de silice et la graisse silicone pour les joints de ce produit ne sont pas comestibles.

1 Ne pas démonter ni modifier ce produit. Ce qui pourrait causer une fuite d’eau ou d’autres problèmes. En cas de démontage ou modification par des personnes autres que celles agréées par OLYMPUS IMAGING CORP., la garantie ne s’appliquera pas. 2 Ne pas placer ce produit dans des endroits avec des températures anormalement hautes ou basses ou dans des endroits avec des variations de températures extrêmes. Le produit risque de se détériorer. 3 L’ouverture et la fermeture dans des endroits avec beaucoup de sable, de poussière ou de saleté risque de nuire à l’étanchéité et causer une fuite d’eau. Ce doit être évité. 4 Ce produit a été conçu pour l’utilisation à une profondeur d’eau de 40 m. Veuillez prendre note que plonger à une profondeur dépassant 40 m risque de causer une déformation permanente ou endommager le caisson et l’appareil photo qui s’y trouve à l’intérieur ou risque d’entraîner une fuite d’eau. 5 Ne pas soumettre le caisson à des traitements brutaux, tels que sauter à l’eau le caisson à la main ou dans une poche extérieure ou jeter le caisson dans l’eau, cela pourrait provoquer des fuites d’eau. Toujours manipuler le caisson avec soin. 6 Si l’appareil contenu dans le caisson devait être mouillé en raison d’une fuite d’eau, etc., essuyez immédiatement toute trace d’humidité et vérifiez le bon fonctionnement de l’appareil. 7 Veuillez retirer le joint avant de prendre l’avion, car la différence de pression atmosphérique pourrait rendre l’ouverture du caisson impossible. 8 Afin de garantir la manipulation et le fonctionnement sans souci et en toute sécurité de l’appareil numérique avec ce produit, veuillez lire le mode d’emploi de l’appareil attentivement. 9 Lors du scellage du produit, s’assurer qu’il ne reste aucun corps étranger, tel que sable, saleté ou cheveux, sur le joint ou les surfaces de contact. 0 Lorsque le caisson est combiné avec un flash Olympus flash (FL-20 + PFL-01 ou FL-36 + PFL-01), le flash incorporé de l’appareil photo ne peut pas être utilisé. De plus, le flash incorporé de l’appareil photo ne peut pas être sorti si le câble du sabot actif fourni avec le PFL-01 ou PFL-E01 est raccordé au sabot actif de l’appareil photo. Si le flash incorporé est sorti de force, le flash ne fonctionnera pas correctement et le câble du sabot actif risque d’être débranché du sabot actif de l’appareil photo. En complément, l’appareil photo risque également d’être endommagé. a Le flash incorporé de l’appareil photo ne peut pas être utilisé lorsque l’appareil photo est logé dans le caisson.

Si une fuite d’eau se produit pendant l’utilisation de ce produit, la réparation de l’appareil photo logé dans ce produit peut devenir impossible. Veuillez observer les précautions suivantes pour l’utilisation.

1 Avant de remettre ce produit dans son emballage, s’assurer qu’il n’y a pas de cheveux, de fibres, de grains de sable ou d’autres matières étrangères collés non seulement sur le joint, mais aussi à la surface de contact. Même un seul cheveu ou un seul grain de sable peut causer une fuite d’eau. Veuillez vérifier l’appareil avec le plus grand soin. Exemples de matières étrangères qui se collent au joint

3 La détérioration du joint évoluera en fonction des conditions d’utilisation et de stockage. Remplacer immédiatement le joint s’il est endommagé, s’il présente des fissures ou s’il a perdu de son élasticité.

4 Lors de l’entretien du joint, nettoyer l’intérieur de la gorge du joint et s’assurer de l’absence de saleté, de poussière, de sable ou d’autres matières étrangères. 5 Appliquer la graisse silicone spécifiée sur le joint. 6 L’étanchéité n’est pas efficace si le joint n’est pas installé correctement. En installant le joint, faire attention qu’il ne sorte pas de la gorge et qu’il ne soit pas déformé. De plus, en scellant le caisson, fermer le couvercle après confirmation que le joint n’est pas sorti de la gorge. 7 Ce produit est une construction hermétique fabriquée en plastique (polycarbonate). Quand il est laissé longtemps dans une voiture, sur un bateau, à la plage ou à d’autres endroits atteignant une température élevée, ou s’il est sujet à une force extérieure irrégulière pendant longtemps, il risque de se déformer et la fonction étanchéité risque d’être perdue. Faire suffisamment attention au contrôle de la température. De plus ne pas placer d’objets lourds sur le produit pendant le stockage ou le transport, et éviter un stockage insensé. 8 Lorsque la surface de contact du joint est pressée fortement de l’extérieur du caisson, ou lorsque le caisson est déformé, la fonction étanchéité risque d’être perdue. Faire attention de ne pas exercer une force excessive. 9 Veuillez vous assurer d’effectuer le test préliminaire et le contrôle final chaque fois avant d’utiliser le caisson. 0 Si un signe de fuite d’eau, tel que gouttes d’eau ou buée, est détecté en photographiant, arrêter immédiatement la plongée, retirer l’humidité de l’appareil photo et du caisson, et effectuer le test de fuite d’eau en suivant la procédure du “Test final”.

• Des endroits à proximité de feux ouverts

• Des profondeurs sous-marines au-delà de 40 mètres • Des endroits soumis à des vibrations • Des endroits trop chauds et humides ou des endroits avec des variations de températures extrêmes • Des endroits où des produits chimiques volatiles sont rangés ou utilisés z Ce produit est fabriqué en résine de polycarbonate avec une excellente résistance aux chocs, mais il est possible de l’endommager s’il est raclée contre des rochers, etc. Il peut également se casser quand il frappe des objets durs ou s’il est jeté. z Ce produit n’est pas un caisson pour amortir les chocs à l’appareil photo à l’intérieur. Lorsque ce produit avec un appareil photo numérique à l’intérieur est sujet à des impacts ou que des objets lourds sont placés dessus, l’appareil photo numérique risque de devenir endommagé. Veuillez le manipuler avec suffisamment de soin. z Si le produit n’est pas utilisé pendant une longue durée, la performance d’étanchéité risque de diminuer à cause de la dégradation du joint, etc. Avant utilisation, toujours effectuer le test préliminaire et la vérification finale. z Faire attention de ne pas appliquer une force excessif sur le connecteur de port, le connecteur du câble TTL, la molette de zoom et l’écrou de pied. z Ne pas utiliser les produits chimiques suivants pour le nettoyage, pour une protection anticorrosion, pour éviter la formation de buée, pour des réparations ou d’autres raisons. Utilisés pour le caisson directement ou de façon indirecte (avec les produits chimiques vaporisés), ils risquent de causer des fissures sous haute pression ou d’autres problèmes. Produits chimiques qui ne peuvent pas être utilisés

N’utiliser que la graisse silicone spécifiée pour le joint silicone, sinon la surface du joint risque de se détériorer et une fuite d’eau pourrait se produire.

Pour éviter des accidents de fuite d’eau 3 Manipulation du produit 4

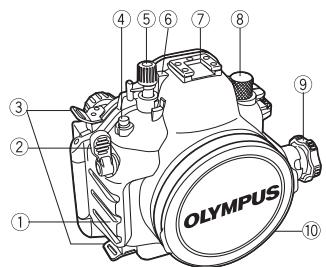

Contrôle du contenu de l’emballage 7 Nomenclature des pièces 8 Mise en place du port étanche. 9 Mise en place de la dragonne. 9 Maîtriser le fonctionnement de base. 10 Tenue du caisson 10 Comment appuyer sur le levier du déclencheur 10 Comment utiliser le bouton de molette Mode 10 Comment utiliser la molette de zoom 11 Comment commander le levier d’interrupteur d’alimentation 11 Retrait du bouchon du connecteur de câble TTL 12 Nettoyage du connecteur TTL 13 Comment raccorder le câble du sabot actif 13 Comment monter et retirer le support d’appareil 14

2.Contrôle préliminaire du caisson15

Test préliminaire avant utilisation 15 Contrôle des pièces d’étanchéité du caisson 15 Test préliminaire 15

3.Mise en place de l’appareil photo numérique16

Contrôle de l’appareil photo numérique. 16 Contrôle de batterie 16 Confirmation du nombre de vues restant à prendre 16 Retirer la dragonne, les pièces de suspension de dragonne et le bouchon d’objectif de l’ appareil photo numérique. 16 Retirer l’œillère de l’appareil photo numérique. 16 Retirer le filtre de l’appareil photo numérique 17 Préparation de l’appareil photo numérique. 17 Appareil photo numérique pouvant être mis en place 17 Contrôle du fonctionnement de l’appareil photo 17 Ouvrir le caisson. 17 Fixer les mécanismes de zoom et de mise au point, fournis avec le port d’objectif étanche en option, sur l’objectif. 18 Montage du support d’appareil sur l’appareil photo numérique 19 Utilisation du flash électronique 19 Insérer l’appareil photo numérique dans le caisson. 21 Introduction du gel de silice 24

Appuyer doucement sur le levier du déclencheur 28

5.Manipulation après la prise de vue29

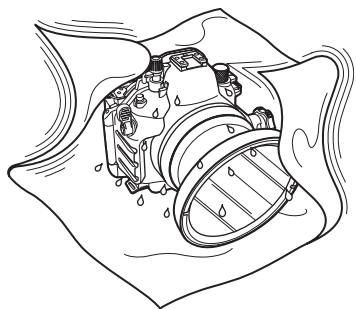

Essuyer toute goutte d’eau. 29 Sortir l’appareil photo numérique. 30 Laver le caisson avec de l’eau pure. 31 Sécher le caisson. 31

6.Maintien de la fonction d’étanchéité32

Retirer le joint. 32 Procédure 32 Retirer tout grain de sable, poussière, etc. 32 Installer le joint. 33 Comment appliquer la graisse sur le joint 33 Changer les pièces consommables. 34 Entretien des parties filetées sur le câble TTL et le connecteur de câble TTL 34 Entretien du bouchon du connecteur TTL 34

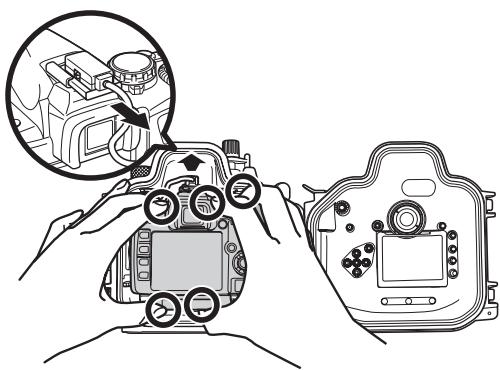

Q & R sur l’utilisation du PT-E03 35 Fiche technique 39 Communiquer avec le revendeur si des accessoires manquent ou sont endommagés.

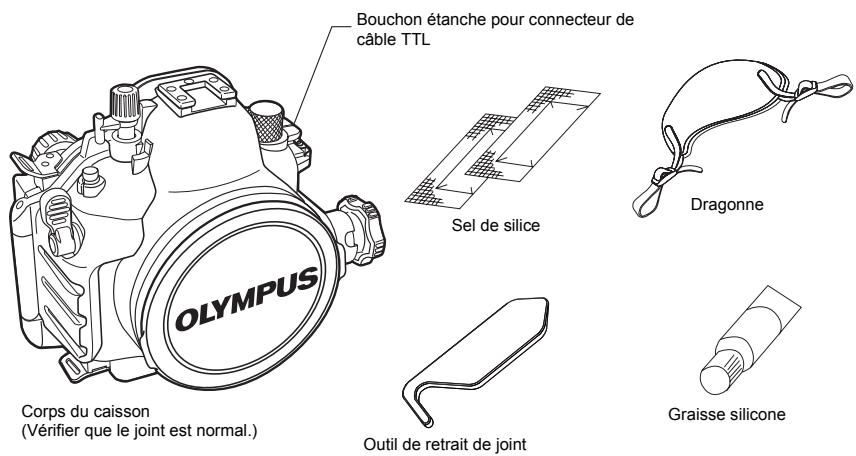

Bouchon étanche pour connecteur de

(Vérifier que le joint est normal.)

Outil de retrait de joint

Adaptateur d’entretien du bouchon

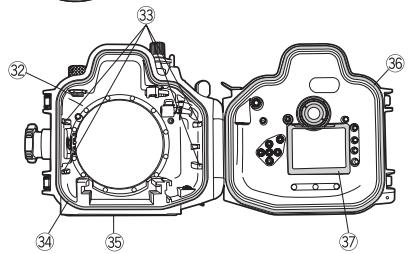

6 Fenêtre de contrôle de mode

7 Monture d’accessoire 8 Connecteur de câble TTL *9 Molette de zoom 0 Bouchon avant *a Commande d’interrupteur d’alimentation b Couvercle avant c Crochet de fermeture d Leviers d’ouverture/ fermeture

D Outil de retrait de joint

E Adaptateur d’entretien du bouchon étanche F Dragonne G Support d’appareil

• Appliquer la quantité optimale de graisse pour joint, qui est fournie avec le caisson, sur la section du joint du port étanche et sur le filetage de monture du port étanche sur le caisson.

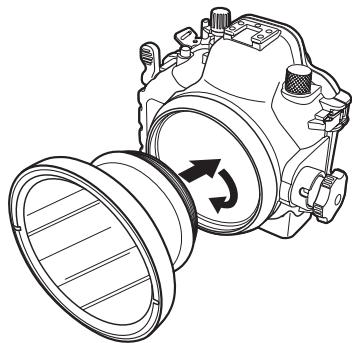

• Visser le port étanche sur le caisson en tournant complètement le port étanche dans le sens des aiguilles d’une montre. Filetage de monture du port étanche

Le caisson doit être utilisé à une profondeur d’eau inférieure à 40 mètres. Même si le port d’objectif monté ou d’autres accessoires sont compatibles pour résister à des profondeurs supérieures à 40 mètres, la profondeur à laquelle le caisson est utilisable est limitée à pas plus que 40 mètres.

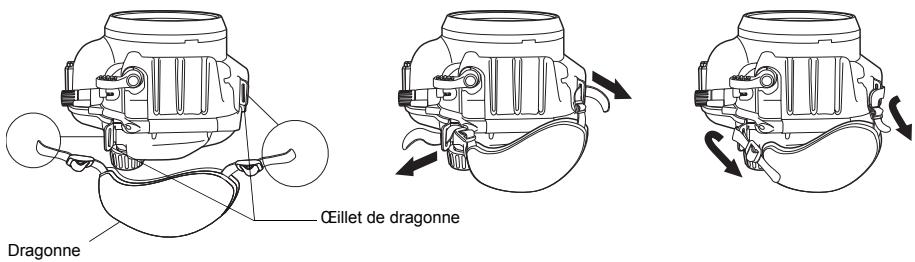

Mise en place de la dragonne.

Installer la dragonne sur le corps du caisson.

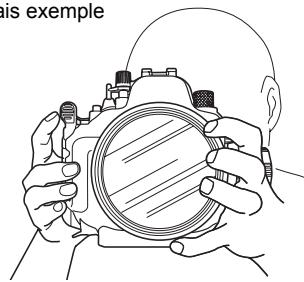

Coller les bras près des aisselles et tenir fermement le caisson avec les deux mains à une hauteur vous permettant de contrôler la vue à prendre par la fenêtre de viseur du caisson. Bon exemple

Comment appuyer sur le levier du déclencheur En appuyant sur le levier du déclencheur, le presser doucement pour que l’appareil ne bouge pas.

Comment utiliser le bouton de molette Mode

Le caisson a un bouton de molette Mode qui a la même fonction et qui peut être utilisé de la même façon que la molette Mode de l’appareil photo numérique installé à l’intérieur. Après insertion de l’appareil photo numérique dans le caisson, s’ assurer que le bouton de molette Mode fonctionne correctement avant de commencer à photographier.

La bague de zoom et la bague de mise au point qui peuvent être commandées avec la molette de zoom du caisson sont variables en fonction de l’objectif monté sur l’appareil photo numérique. Pour des détails, lire le mode d’emploi pour le port étanche en option.

Objectifs applicables

Bague de mise au point

*3. Le mécanisme de mise au point PPZR-E05 en option est nécessaire. Données de avril 2007.

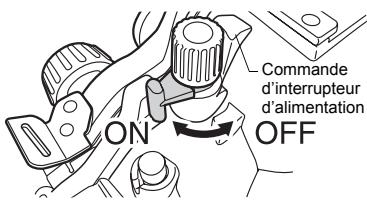

Comment commander le levier d’interrupteur d’alimentation

Déplacer le levier d’interrupteur d’alimentation du caisson pour mettre et couper l’alimentation de l’appareil photo.

Commande d’interrupteur d’alimentation

Pour des détails, consulter le mode d’emploi de l’appareil photo numérique.

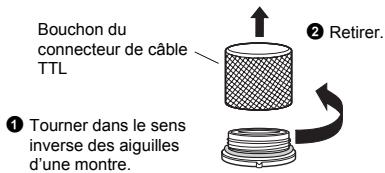

Bouchon du connecteur de câble

électronique au corps du caisson.

Câble TTL sous-marin

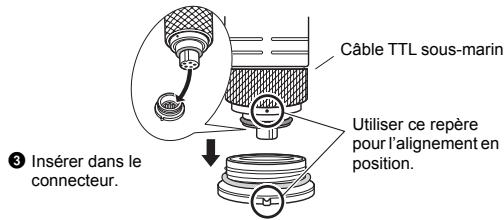

3 Insérer dans le connecteur.

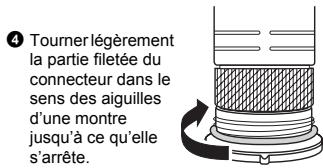

4 Tourner légèrement la partie filetée du connecteur dans le sens des aiguilles d’une montre jusqu’à ce qu’elle s’arrête.

„ Comment fixer le bouchon du connecteur de câble TTL au caisson

Bien s’assurer qu’il n’y a pas de corps étranger collé aux joints dans le bouchon et sur le connecteur de câble TTL. Pour fixer le bouchon, le tourner doucement dans le sens des aiguilles d’une montre jusqu’à ce qu’il s’arrête. Vérifier les joints

* Pour des détails sur le câble TTL et le câble du sabot actif, consulter le mode d’emploi fourni avec le caisson pour flash électronique disponible séparément.

Si vous ne pouvez pas débrancher le câble TTL, ne pas forcer pour le débrancher. Contacter Olympus pour de l’aide.

Comment raccorder le câble du sabot actif

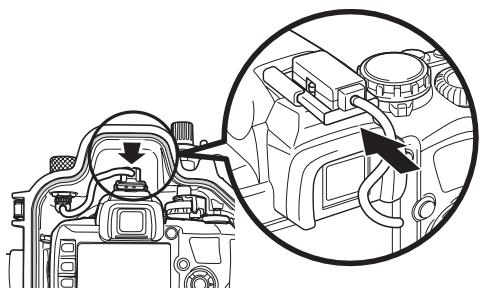

Pour effectuer une prise de vue au flash TTL en utilisant le caisson, raccorder le câble du sabot actif, fourni avec le caisson pour flash électronique disponible séparément, entre le connecteur sur le corps du caisson et le sabot actif de l’appareil photo numérique. 1 Tourner le bouchon du connecteur de câble de sabot actif à l’intérieur du caisson dans le sens inverse des aiguilles d’une montre pour retirer le bouchon.

2 Insérer le connecteur du câble de sabot actif dans le connecteur du caisson et tourner complètement les vis du connecteur dans le sens des aiguilles d’une montre pour les raccorder fermement.

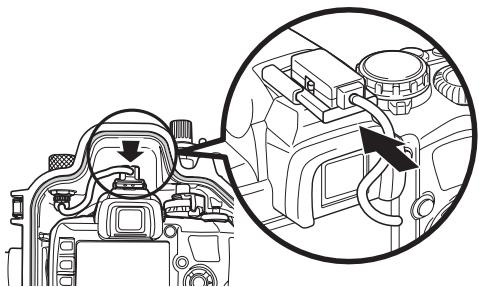

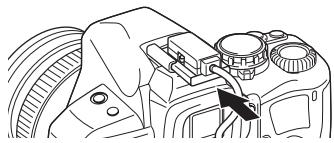

3 IInsérer la fiche du câble de sabot actif dans le sabot actif de l’appareil photo.

4 Lorsque le câble de sabot actif n’est pas utilisé, fixer le bouchon de câble de sabot actif sur le connecteur à l’intérieur du caisson et tourner complètement le bouchon dans le sens des aiguilles d’une montre pour le fixer fermement.

2 Faire coulisser le support d’appareil vers l’arrière pour le sortir.

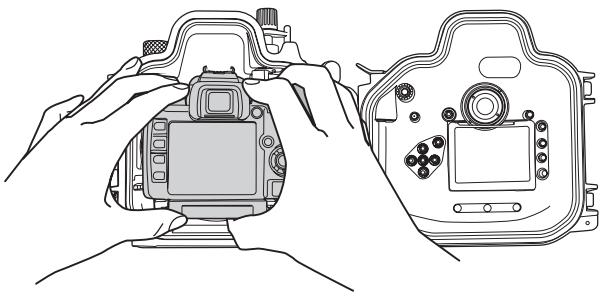

3 Pour préparer le chargement de l’appareil photo numérique dans le caisson, visser fermement la vis du support d’appareil dans le trou de vis de trépied de l’appareil photo numérique. Pour des détails, voir

“Montage du support d’appareil sur l’appareil photo numérique” (p. 19) de ce manuel. 4 Faire coulisser complètement le support d’appareil dans les rainures de chargement du support d’appareil sur le côté du couvercle avant du caisson.

5 Fermer doucement le couvercle arrière du caisson et fermer hermétiquement les deux boucles.

Si le couvercle arrière du caisson est fermé alors que le support d’appareil n’est pas complètement inséré, jusqu’à ce qu’il soit arrêté, dans les rainures de chargement du support d’appareil sur le côté avant du caisson, le caisson et l’appareil photo numérique risquent d’être endommagés.

Toutefois, la fonction d’étanchéité peut être endommagée en fonction des conditions de transport et de stockage.

Avant de plonger, toujours effectuer le test préliminaire suivant et le test de fuites d’eau après installation de l’appareil.

Contrôle des pièces d’étanchéité du caisson

Vérifier les pièces d’étanchéité du caisson comme indiqué ci-dessous. 1 S’assurer que les joints du caisson sont fermement placés en position et serrés avec la boucle. 2 S’assurer que le port étanche disponible séparément est installé correctement sur le caisson, et que le port étanche est fixé fermement au joint entre le port étanche et le caisson. 3 S’assurer que le joint du connecteur du câble TTL est fixé fermement et que le bouchon est vissé sur le connecteur sans jeu.

1 Avant de charger l’appareil photo numérique dans le caisson, plonger le caisson vide à la profondeur d’eau prévue pour confirmer qu’il n’y a pas de fuite d’eau. 2 Les principales causes de fuite d’eau sont les suivantes. • Les joints n’ont pas été installés • Une partie d’un joint ou un joint complet est à l’extérieur de la rainure spécifiée. • Dommages, fissures, détérioration ou déformation d’un joint • Des grains de sable, fibres, cheveux ou autres corps étrangers collés à un joint, dans la rainure d’un joint ou sur la surface de contact d’un joint. • Dommages sur une rainure de joint ou sur une surface de contact de joint. • La dragonne fixée ou le gel de silice est coincé lors de la fermeture du caisson. Effectuer le test une fois que toutes les causes susmentionnées aient été éliminées. ATTENTION:

Contrôle de batterie La durée d’utilisation de la batterie risque être raccourcie en prise de vue sous-marine car la photo doit être contrôlée sur l’écran ACL après la prise de vue aussi bien qu’avant de prendre la photo. Vérifier que l’énergie restante de la batterie est suffisante avant utilisation. Note: Pour éviter de perdre des opportunités de prise de vue à cause d’une batterie épuisée, vous devriez toujours mettre une batterie complètement rechargée avant chaque plongée.

Confirmation du nombre de vues restant à prendre

Vérifier que le support de stockage de vue a un nombre suffisant de vues restant à prendre.

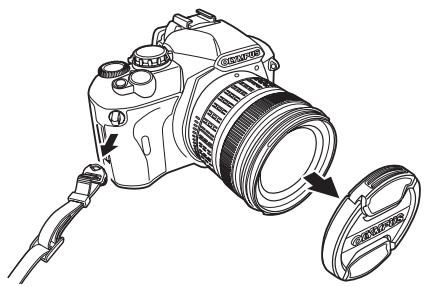

Retirer la dragonne, les pièces de suspension de dragonne et le bouchon d’objectif de l’ appareil photo numérique.

Si la dragonne, les pièces de suspension de dragonne et/ou le bouchon d’objectif sont fixés à l’ appareil photo numérique, les retirer tous.

• Si l’appareil photo numérique est chargé sans retirer la dragonne, les pièces de suspension de dragonne et le bouchon d’objectif, le caisson ne peut pas être scellé et une fuite d’eau risque de se produire. • Manipuler soigneusement l’appareil photo numérique en lui retirant la dragonne, les pièces de suspension de dragonne et le bouchon d’objectif. Olympus décline toute responsabilité pour des dommages occasionnés par la chute de l’appareil photo numérique.

Retirer l’œillère de l’appareil photo numérique.

Le caisson permet de confirmer les vues prises à travers le viseur. Pour améliorer la visibilité du viseur, retirer l’œillère de l’appareil photo numérique avant de le charger dans le caisson.

Bien s’assurer de retirer l’œillère avant de charger l’appareil photo numérique. Sinon, le couvercle arrière du caisson ne peut pas être fermé hermétiquement causant une fuite d’eau. Bien s’assurer de retirer le filtre avant chargement.

Préparation de l’appareil photo numérique.

Appareil photo numérique pouvant être mis en place Ce produit (PT-E03) est utilisé exclusivement pour l’appareil photo numérique E-410/E-400.

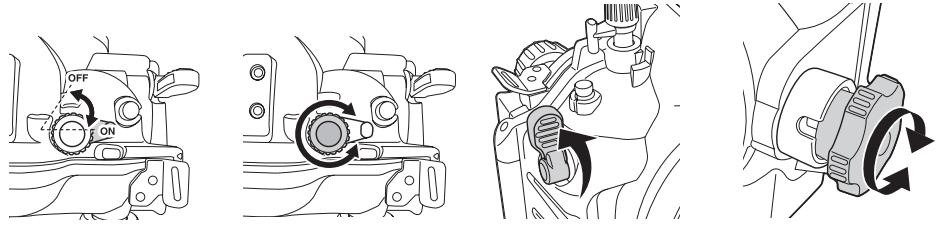

Contrôle du fonctionnement de l’appareil photo

Vérifier le fonctionnement conformément au mode d’emploi pour l’appareil photo numérique.

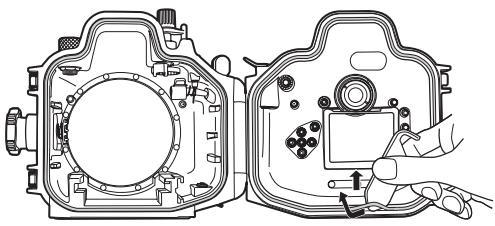

1 Ouvrir les deux boucles du caisson. 2 Déplacer le crochet de retrait de joint fixé tel qu’illustré sur le dessin à droite. 1 Insérer la partie crochet sous le levier de fermeture/ ouverture.

2 Tirer doucement l’outil de retrait de joint.

3 Si l’outil de retrait de joint n’est pas disponible, pousser le levier de fermeture/ouverture de la gauche et de la droite avec votre pouce et votre index, et tirer le levier doucement vers le haut.

Pour l’utilisation en commandant le zoom et la mise au point manuelle de l’objectif de l’appareil photo numérique, fixer le mécanisme de zoom et le mécanisme de mise au point, qui sont fournis avec le port

étanche en option, sur la bague de zoom et sur la bague de mise au point de l’ objectif. Pour les procédures de fixation, consulter le mode d’emploi pour le port étanche en option. [Exemple 1]

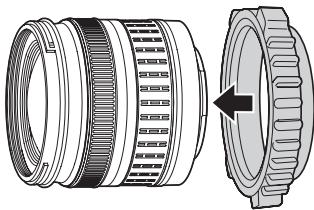

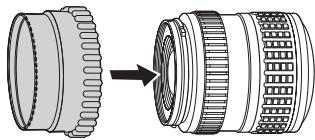

Fixation du mécanisme de zoom 14-42 mm fourni avec le PPO-E05 sur l’ objectif

Pour les détails, consulter le mode d’emploi du PPO-E05.

Fixation des mécanismes de zoom/mise au point étanches en option (PPZR-E03/

E04/E05) sur l’objectif Pour les détails, consulter le mode d’emploi pour les mécanismes de zoom/mise au point.

Fixation des mécanismes de zoom/mise au point fournis au PPO-E01/E02/E03

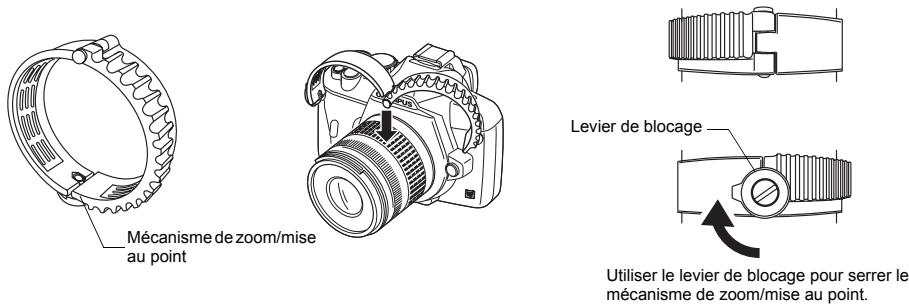

Utiliser le levier de blocage pour serrer le mécanisme de zoom/mise au point.

• S’assurer que le mécanisme de zoom est serré fermement avec le levier de blocage. • Vérifier la position de fixation du mécanisme de zoom sur l’objectif en se référant au mode d’emploi pour le port d’objectif étanche en option.

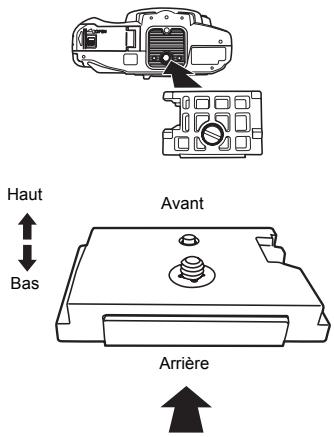

2 Le support d’appareil a les sens hautbas et avantarrière fixés. Le fixer dans le bon sens en se référant

à l’illustration sur la droite.

1 Avant de charger l’appareil photo dans le caisson, raccorder le connecteur du câble de sabot actif au connecteur de câble de sabot actif du caisson.

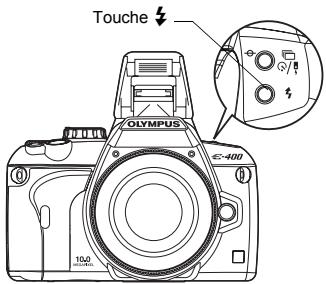

[OFF]: Le flash intégré n’est pas libéré automatiquement.

3 Mettre le flash électronique en marche avant de mettre en marche l’appareil photo. Pour utiliser le flash électronique, s’assurer de le mettre en marche avant l’appareil photo. Sinon, si la sortie automatique du flash de l’appareil photo est réglée sur ON et que l’ appareil photo est réglé sur un mode de scène autre que AUTO ou les modes sousmarins, mettre en marche l’appareil photo avant le flash électronique risque de causer la sortie automatique du flash de l’appareil photo. photo. S’assurer de toujours mettre le flash électronique en marche avant la mise en marche de l’appareil photo. 4 Charger l’appareil photo dans le caisson, puis raccorder le câble de sabot actif à l’appareil photo.

• Pour des détails sur le réglage de fonction de l’appareil photo, consulter le mode d’emploi pour l’appareil photo. • Si le flash incorporé de l’appareil photo sort alors que le câble de sabot actif est raccordé à l’appareil photo, le flash incorporé risque d’interférer avec le câble de sabot actif, causant le débranchement du câble de l’appareil photo ou une panne de raccordement. • En utilisant un flash étanche de type à émission esclave d’un fabricant autre que Olympus, sortir le flash incorporé de l’appareil photo avant de le charger dans le caisson. • Une fois que l’appareil photo est chargé dans le caisson et que le caisson est scellé en fermant les boucles, il n’est plus possible de faire sortir ni rentrer le flash incorporé de l’appareil photo. • En utilisant un flash électronique en option et le caisson étanche pour lui, un support est nécessaire pour combiner le caisson pour le flash électronique et ce caisson.

• La dragonne, les pièces de suspension de dragonne, le bouchon d’objectif et le filtre sont retirés de l’appareil photo numérique.

• Le support d’appareil fourni avec le caisson est fixé au trou de vis de trépied sur le dessous de l’appareil photo numérique. • L’œillère de l’appareil photo numérique est retirée du viseur de l’appareil photo numérique. • Le mécanisme de zoom et le mécanisme de mise au point sont fixés sur l’objectif de l’ appareil photo numérique. 1 Tirer sur la molette de zoom et sur la molette Mode du caisson (Le fait de tirer sur la molette Mode relève également le levier d’interrupteur d’alimentation) pour qu’elles ne viennent pas dans le passage pendant le chargement de l’appareil photo numérique.

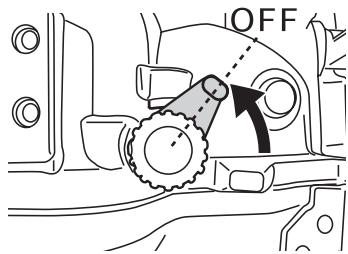

À ce moment-là, régler la direction de la commande d’interrupteur d’alimentation comme montré cidessous.

(Levier d’interrupteur d’alimentation)

Régler dans la direction 2 heures.

Retirer en tournant dans le sens inverse des aiguilles d’une montre.

En vissant la vis pour le serrage du connecteur du sabot actif, placer le caisson sens dessus dessous. Faire attention de ne pas faire tomber le caisson pendant l’opération.

• Si les mécanismes de zoom et de mise au point sur l’objectif ne sont pas engagés correctement avec le mécanisme de la molette de zoom du caisson, le zoom et la mise au point ne sont pas possibles. Même lorsque les mécanismes sont engagés, les plages de commande de zoom et de mise au point risquent d’

être limitées à cause du positionnement des mécanismes de zoom et de mise au point dans le caisson. S’assurer de les positionner correctement en lisant bien le mode d’emploi pour le port d’objectif étanche en option.

• Tenter de sceller le caisson avec le sac inséré partiellement causera le coincement du sac de gel de silice dans le joint et une fuite d’eau se produira.

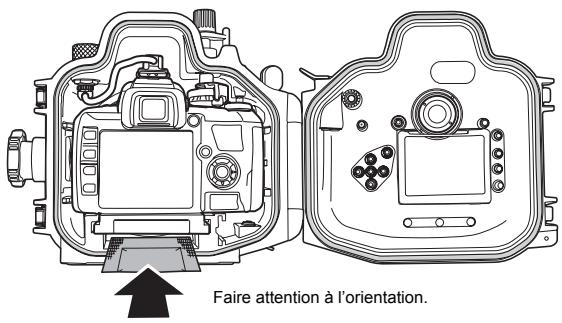

• Une fois que le gel de silice a été utilisé, la performance d’absorption de l’humidité sera diminuée. Toujours changer le gel de silice lorsque le caisson est ouvert et fermé.

Vérifier après insertion.

Toujours effectuer les contrôles finaux suivants avant de sceller le caisson. • L’appareil photo numérique a-t-il été chargé de sorte que la molette de zoom fonctionne correctement ? • Le gel de silice a-t-il été inséré complètement dans la position spécifiée ? • Les joints et les surfaces de contact des joints sont-ils exempts de saleté ou de corps étrangers ? • Les joints sont-ils installés correctement ? • Le port étanche est-il fixé correctement ? • Le bouchon du connecteur du câble TTL est-il fixé correctement sans jeu ? • Est-il possible de commuter l’alimentation de l’appareil photo sur marche et arrêt ? • La molette Mode de l’appareil photo est-elle commandable ? • En combinant un flash électronique, vérifier que le câble de sabot actif est raccordé correctement et que le réglage de sortie automatique du flash de l’appareil photo est sur OFF. • En utilisant un flash étanche de type à émission esclave d’un fabricant autre que Olympus, vérifier que le flash incorporé de l’appareil photo est sorti.

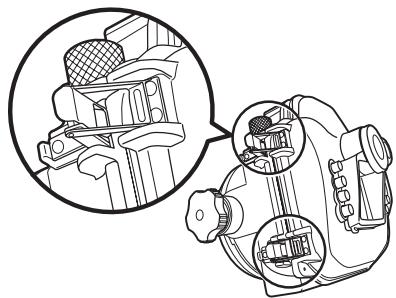

3 Incliner les leviers de fermeture/ouverture dans le sens des flèches pour sceller le caisson.

• Tourner le bouton de molette Mode du caisson et vérifier que le mode de l’appareil photo est commuté correctement. • Actionner la commande de déclencheur du caisson et vérifier que l’obturateur de l’appareil photo est déclenché. • Actionner la molette de zoom du caisson et vérifier que le volet d’oculaire de l’appareil photo est commandé. • Actionner les autres touches de commande sur le caisson et vérifier que l’appareil photo fonctionne correctement comme prévu.

• Si l’appareil photo ne fonctionne pas correctement, recommencer la procédure de chargement de l’appareil photo à partir de “Contrôle de l’appareil photo numérique.” (p. 16) de ce manuel. • Après chargement de l’appareil photo dans le caisson, vérifier qu’il est possible de tourner la molette Mode du caisson. Si ce n’est pas le cas, la molette Mode du caisson peut ne pas être réglée correctement sur celle de l’ appareil photo. Régler correctement les molettes Mode.

Confirmer le mode de l’appareil photo.

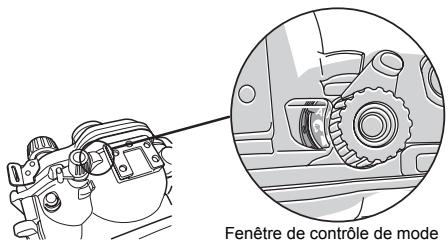

Confirmer le mode de l’appareil photo en regardant la molette Mode de l’appareil par la fenêtre de contrôle de mode sur le dessus du caisson.

Fenêtre de contrôle de mode

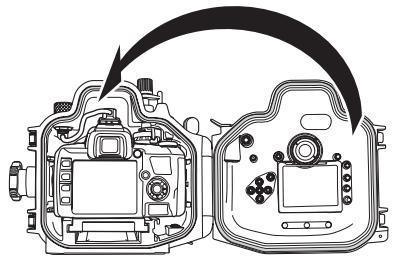

Effectuer les contrôles finaux.

Inspection visuelle Après avoir fermé hermétiquement le caisson, regardez le joint entre les couvercles avant et arrière et le raccordement entre le port et le caisson et vérifiez que les joints ne sont pas tordus, qu’ils sont assis correctement dans les rainures et qu’aucun corps étranger n’a été pris entre les deux parties. ATTENTION: Des cheveux, des fibres et d’autres éléments fins ne sont pas très apparents, mais ils risquent de causer une entrée d’eau, par conséquent une attention particulière est demandée.

Fixer la dragonne au caisson, passer la main droite dans la dragonne et tenir le corps du caisson avec la même main.

Utiliser le réglage conçu pour le modèle E-410/E-400, permet de faciliter les prises de vues sous-marines.

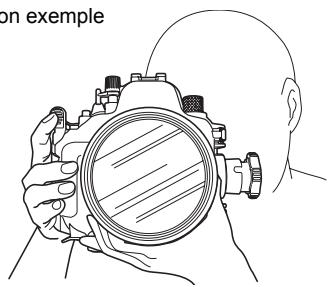

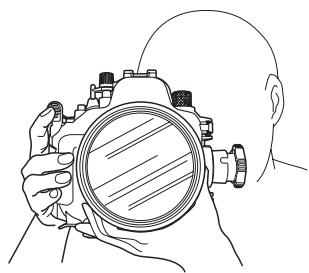

Tenir le caisson soigneusement.

Confirmation de la vue. Il est possible de confirmer la vue en utilisant la fenêtre de viseur ou l’écran ACL (E-410 uniquement). SI l’on utilise l’écran ACL pour confirmer, la fonction Live View est activée en appuyant sur la touche u.

Appuyer doucement sur le levier du déclencheur.

• La cible peut être agrandie de 7 à 10 fois en utilisant la fonction Live View.

• En ouvrant le caisson ou en retirant le port, veillez à ce qu’aucune goutte d’eau de l’extérieur (provenant de vos cheveux ou de votre combinaison de plongée) ne tombe à l’intérieur du caisson et/ou sur l’appareil photo !

• Avant d’ouvrir le caisson ou de retirer le port, assurez-vous que vos mains ou vos gants sont bien propres (sans trace de sable, fibres, etc.). • Ne jamais ouvrir le caisson ni retirer le port dans des endroits susceptibles d’être éclaboussés ou s’il y a un risque de présence de sable ou de poussière dans l’air. Dans des cas extrêmes, s’il faut changer la batterie ou la carte mémoire par exemple, le caisson et l’appareil photo doivent être protégés du vent et des embruns en utilisant une protection appropriée (telle qu’une feuille en plastique.) • Ne jamais toucher l’appareil photo numérique et/ou la batterie avec les mains mouillées avec de l’eau salée.

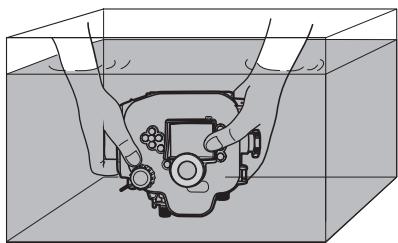

Mouillez un chiffon ou une serviette avec de l’eau douce et gardez-le dans un sac en plastique pour enlever l’eau salée ou les cristaux de sel de vos mains avant de toucher l’appareil photo.

1 Ouvrir les deux boucles du caisson.

2 Si le câble de sabot actif est raccordé à l’appareil photo, d’abord le débrancher, puis retirer les molettes de zoom et de mode du caisson pour qu’elles ne viennent pas dans le passage du retrait de l’appareil photo numérique, et sortir l’ appareil photo numérique.

• Après ouverture du caisson, toujours le placer pour que la surface du joint soit tournée vers le haut. S’il est placé avec la surface du joint vers le bas, des matières étrangères ou de la poussière risquent d’adhérer au joint ou à la surface de contact du joint et pourraient causer une fuite d’eau lors de la prise de vue sousmarine suivante. • Pour le stockage des vues et d’autres procédures, lire le mode d’emploi pour l’appareil photo numérique. • Bien s’assurer de tirer sur la molette de zoom et sur la molette Mode du caisson avant de sortir l’appareil photo numérique du caisson pour que les molettes ne viennent pas dans le passage pendant le retrait. Sinon, si l’ appareil photo numérique est sorti de force, le caisson et l’appareil photo numérique risquent d’être endommagés.

• Faire fonctionner le déclencheur et diverses touches de ce produit dans l’eau pure pour retirer le sel adhérant à l’axe. Ne pas démonter pour le nettoyage.

• Laisser sécher le caisson avec le sel risque de nuire au fonctionnement. Toujours retirer toute trace de sel après utilisation.

Après lavage à l’eau pure, utiliser un chiffon doux n’ayant pas de sel sur lui et ne déposant pas de fibres pour essuyer toute trace d’eau et sécher complètement le caisson dans un endroit bien ventilé à l’ombre. ATTENTION: Ne pas utiliser l’air chaud d’un sèche-cheveux ou d’un appareil similaire pour le séchage et ne pas exposer le caisson en plein soleil, ce qui pourrait accélérer la détérioration ou la déformation du caisson et la dégradation du joint, entraînant une fuite d’eau. En essuyant le caisson, faire attention de ne pas causer de rayures.

Ouvrir le caisson et lui retirer le joint.

1 1Insérer l’outil de retrait de joint dans l’intervalle entre le joint et la paroi de la rainure du joint. 2 Amener l’extrémité de l’outil de retrait inséré sous le joint. (Faire attention de ne pas endommager la rainure avec l’extrémité de l’outil de retrait.) 3 Lever le joint, le serrer avec le bout des doigts et le retirer du caisson.

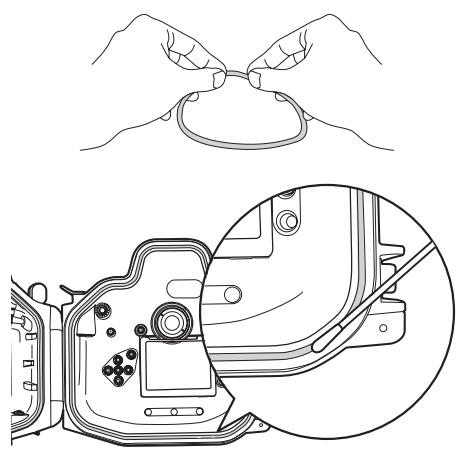

Retirer tout grain de sable, poussière, etc.

Après avoir contrôlé visuellement que la poussière a été retirée du joint, le contrôle pour du sable et d’autre matière étrangère collé, aussi bien que pour des dommages ou crevasses peut être fait en serrant légèrement toute la circonférence du joint avec le bout des doigts. Retirer toute matière étrangère collée dans la rainure du joint avec un chiffon propre ou un Coton-Tige avec peu de débris. Retirer également le sable et la poussière collés aux surfaces du caisson qui viennent en contact avec le joint.

• Ne jamais utiliser d’alcool, de diluant, de benzène ou des solvants similaires ni des détergents chimiques pour nettoyer le joint. Si de tels produits chimiques sont utilisés, il est probable que le joint sera endommagé ou que sa dégradation sera accélérée.

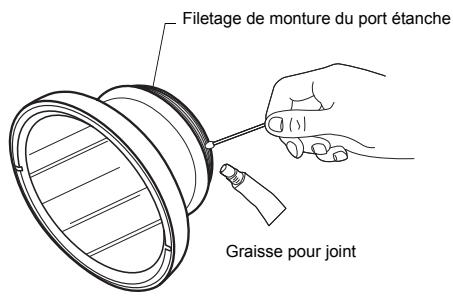

Comment appliquer la graisse sur le joint

1 Appliquer la graisse spécifique.

Après s’être assuré qu’il n’y a pas de saleté sur vos doigts ni sur le joint, mettre environ 5 mm de graisse du tube sur le bout de votre doigt.

(La quantité appropriée de graisse est de 5 mm environ.)

2 Étaler la graisse sur le joint.

En utilisant le bout du pouce et de deux doigts de votre main, étaler la graisse le long du joint tout en le graissant. Faire attention de ne pas tirer excessivement sur le joint.

3 Vérifier qu’il n’y a ni dommage ni irrégularité sur le joint.

Lorsque la graisse s’infiltre le long du joint, vérifier qu’il n’y a ni dommage ni irrégularité dessus en le touchant et le regardant. Si un défaut est constaté, ne pas hésiter à remplacer le joint par un neuf.

4 Appliquer la graisse sur la surface de contact du joint.

Utiliser la graisse restant sur le bout de vos doigts pour nettoyer et graisser la surface de contact du joint sur le couvercle avant.

Veuillez utiliser des produits Olympus d’origine pour la graisse silicone du joint, le gel de silice et le joint. Ces produits consommables peuvent également être achetés dans un centre de service Olympus.

Entretien des parties filetées sur le câble TTL et le connecteur de câble TTL Si les parties filetées utilisées pour raccorder le câble TTL au connecteur de câble TTL ne sont pas entretenues correctement, du sel et d’autres résidus d’eau salée risquent d’adhérer au câble TTL et de l’empêcher d’être débranché.

Après une utilisation en eau salée, nettoyer toute trace de sel, de sable ou d’autres résidus dès que possible, puis sécher complètement le matériel. Nettoyer les parties filetées avec un Coton-Tige et appliquer uniformément une fine couche de graisse silicone pour joint (fournie avec ce caisson).

Nettoyer et appliquer de la graisse silicone pour joint ces parties.

Entretien du bouchon du connecteur TTL Après retrait du bouchon étanche du connecteur TTL, bien nettoyer et graisser le joint.

Utiliser l’adaptateur d’entretien du bouchon étanche pour retirer le support de joint du bouchon étanche. Bouchon étanche

Adaptateur d’entretien du bouchon

étanche 3 Après retrait du joint monté sur le support de joint, nettoyer la rainure du joint et appliquer de la graisse silicone sur le joint. Joint. Puis, remonter le joint sur le support de joint.

2 Vérifier le nombre restant d’images sur le support de stockage d’images. Veuillez utiliser un support avec un nombre restant suffisant pour réduire le nombre de fois à ouvrir et fermer le caisson. Vérifier que les mécanismes de zoom et de mise au point sont fixés correctement sur l’objectif de l’appareil photo numérique. 3 Vérifier que les mécanismes de zoom et de mise au point sont fixés correctement sur l’objectif de l’appareil photo numérique. 4 En utilisant un flash externe, vérifier que le câble de sabot actif est raccordé à l’appareil photo numérique. 5 Retirer la dragonne, les pièces de suspension de dragonne et le bouchon d’objectif de l’ appareil photo numérique. S’ils sont fixés à l’appareil photo numérique, le caisson ne peut pas être scellé et une fuite d’ eau risque de se produire. 6 Confirmer que les joints sont fixés correctement avant de sceller le caisson. 7 Confirmer que les surfaces de contact des joints sont exempts de matières étrangères telles que poussière ou cheveu. 8 S’assurer d’insérer le gel de silice pour éviter la formation de buée. Utiliser le gel de silice exclusif pour les caissons étanches Olympus. 9 Confirmer que les boucles utilisées pour sceller le caisson, le connecteur de port et le capuchon du connecteur TTL sont fermés ou fixés correctement.

R4: 2 Lorsque le caisson est utilisé, laissé ou rangé dans les endroits suivants, un mauvais fonctionnement ou des problèmes risquent de se produire. Ce doit être évité. • Endroits où le caisson peut atteindre des températures élevées en plein soleil ou dans une voiture, endroits avec des températures très basses, et endroits avec des variations de température extrêmes • Des endroits à proximité de feux ouverts • Des endroits où des produits chimiques volatiles sont rangés ou utilisés • Des endroits soumis à des vibrations 3 En maniant de la façon suivante avec un appareil photo chargé dans le caisson, des problèmes ou une cassure risquent de se produire pour le caisson et/ou l’appareil photo chargé. Ce doit être évité. • Chocs avec d’autres objets • Chute • Placer des objets lourds sur le caisson 4 Lorsque le caisson n’est pas utilisé pendant une longue durée, des problèmes de formation de moisissure, etc. risque de se produire. Avant utilisation, vérifier le fonctionnement de toutes les pièces de fonctionnement et effectuer le test préliminaire et le test final.

2 Essuyer toutes les gouttes d’eau de l’espace entre le couvercle avant et le couvercle arrière et autour des saillies et creux telles les boucles.

Si ce n’est pas fait, l’entrée de gouttes d’eau est à craindre au moment de l’ouverture et de la fermeture. 3 En ouvrant le caisson, faire attention que de l’eau ne tombe pas de vos cheveux ou de votre corps dans le caisson ou sur l’appareil photo. 4 Lorsque le caisson est ouvert, examiner les joints et les surfaces de contact de joint sur le couvercle avant pour tout corps étranger tel que cheveu, fibre, grain de sable et les retirer en cas de présence. Examiner également les joints pour le raccordement du caisson et du port. 5 Ne pas toucher l’appareil ni la carte de stockage des vues avec les mains imprégnées d’eau salée. 6 Si vous détectiez des gouttes d’eau ou d’autres signes de fuite d’eau pendant la prise de vue, arrêter immédiatement la plongée, effectuer de nouveau le test de fuite d’eau, et vérifier qu’il n’y a pas de fuite. Si l’appareil photo est humide, essuyer toute humidité et vérifier le fonctionnement.

R6: Toujours utiliser le pic accessoire pour le retrait du joint.

R7: 2 Le joint est en partie ou complètement en dehors de la gorge. 3 Dommages, détérioration ou déformation du joint 4 Sable, fibres, cheveu ou autre matière étrangère sur le joint 5 Lorsque des corps étrangers (sable, fibre, cheveu, etc.) sont coincés dans les rainures du joint ou sur les surfaces de contact du joint. 6 Coincer la courroie, le sac de gel de silice, etc. au moment de sceller le caisson. 7 Jeter le caisson dans l’eau à partir du bateau, sauter avec le caisson dans l’eau, ou autres applications soudaines de forces élevées sur le caisson. Pour l’entrée dans l’eau, remettre tranquillement le caisson entre les mains ou éviter des impacts en procédant autrement.

2 Toujours utiliser la graisse d’origine Olympus pour joint silicone (bouchon blanc). Une autre graisse risque de ne pas convenir aux joints silicone de ce caisson. Si une telle graisse est utilisée, le fini de surface du caisson risque d’être détérioré et la fonction d’étanchéité risque d’ être corrompue.

3 Pour éviter la déformation du joint lorsque le caisson n’est pas utilisé pendant une longue période, retirer le joint du caisson, appliquer une fine couche de la graisse spéciale et ranger le joint dans un sac en plastique propre. Pour le réemploi, vérifier que le joint n’a ni dommage ni fêlure, qu’il a une élasticité suffisante, que la surface est sans viscosité ni autres anomalies, et l’utiliser après avoir appliqué une fine couche de la graisse spéciale. Une application excessive de graisse n’améliore pas l’étanchéité ni la résistance à la pression permise. Toutefois, elle peut faciliter l’adhérence de sable, de poussière, etc. Une fine couche uniforme produit le meilleur résultat. 4 Appliquer une fine couche de graisse pour joint silicone, fournie avec le caisson, aux parties filetées telles que la monture filetée sur le port étanche et le filetage de monture du port sur le caisson. 5 Le joint est un produit consommable. Le changer au moins une fois par an. 6 La dégradation du joint est accélérée par les conditions d’utilisation et de stockage. Changer immédiatement le joint s’il montre des signes de dommage, de fêlure ou de perte d’élasticité.

Q10: : Quelles sont les précautions à prendre pour l’entretien du caisson ?

R10: : Faire particulièrement attention aux points suivants. 1 Ne pas utiliser les produits chimiques suivants pour le nettoyage, la protection anticorrosion, éviter la formation de buée ou la réparation du caisson. • Ne pas utiliser de solvant volatil tel que l’alcool, un diluant ou de la benzine ni un détergent chimique pour nettoyer le caisson. De l’eau fraîche ou tiède suffit pour le laver. • Ne pas utiliser d’agent anticorrosion avec les pièces métalliques. Les pièces métalliques doivent être plongées dans de l’eau fraîche et bien lavées après utilisation. Si vous êtes anxieux à propos des pièces métalliques qui ont tendance à produire de la rouille, appliquer une fine couche de graisse pour joint silicone avant utilisation. • Ne pas utiliser d’agent antibuée du commerce. Toujours utiliser le gel de silice antibuée Olympus d’origine. • Ne pas utiliser de colle pour des réparations, etc. Veuillez contacter un centre de service de notre compagnie ou le revendeur, si des réparations s’avéraient nécessaires.

Q12: : Quels sont les numéros de modèle des accessoires pour le PT-E03 ? R12: : Les accessoires suivants sont vendus. 1 Joints pour le boîtier PT-E03 (POL-E03A, POL-E03B): Ce sont des emballages de joints caoutchouc silicone à installer dans le boîtier PT-E03 pour le rendre étanche. Il y a deux modèles de joints. Des joints pour d’autres modèles de boîtier ne peuvent pas être utilisés. 2 Les ports étanches suivants sont disponibles pour l’utilisation avec le PT-E03 en fonction de l’objectif en service.

être augmentée à 360° en utilisant le mécanisme de mise au point PPZR-E04 en option.

Il est impossible de faire un zoom avec l’objectif ou une mise au point manuelle avec le modèle

+PER-E02 360° en utilisant le mécanisme de mise au point PPZR-E05 en option.

Fourni avec le mécanisme de zoom PPZR-E06 pour objectif 14-42 mm.

Lorsque le PPO-E05 est utilisé en combinaison avec un caisson de série PT-E, la profondeur supportée réelle est limitée à 40 m spécifiée pour le PPO-E05 même si le caisson de série PT-E résiste à une profondeur de 60 m.

6 Support d’appareil (PTMO-E03): Le fixer au trou de vis de trépied de l’appareil photo avant de l’installer dans le caisson.

7 Dragonne (PST-E01): La fixer au caisson pour l’utilisation en le portant.

* Vous pouvez commander dans des grands magasins d’ordinateur et dans des magasins de vente d’appareils photo.

* Veuillez contacter le revendeur ou un centre de service de notre compagnie lorsque le remplacement est nécessaire. Le remplacement sera fait contre paiement.
