MODE D'EMPLOI SPW-C366VEH SAUNIER DUVAL

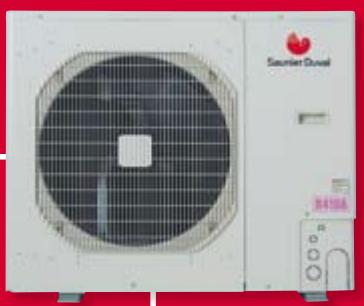

Une solution chauffage qui allie performances et économies

La solution chauffage qui allie performances et économies

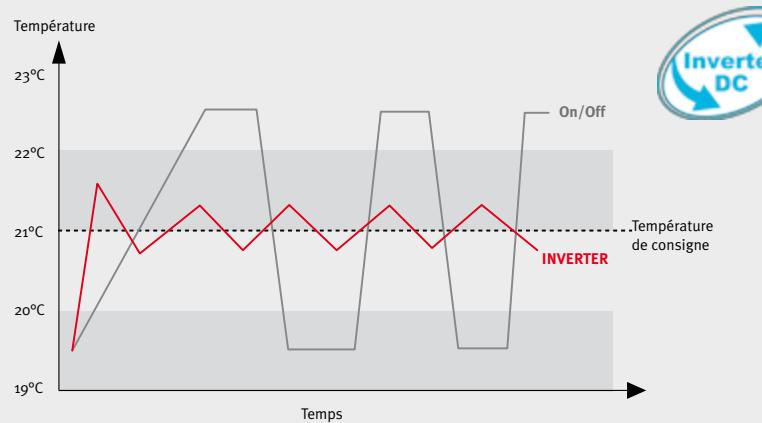

À la pointe de la technologie Inverter DC

Décovrez la pompé à chaleur Saunier Duval dotée de la technologie Inverter DC, un système de régulation par modulation de puissance de la pompé à chaleur grâce à la variation de la puissance du compresseur. Cette technologie garantit des performances optimes pour des consommations électriques réduites, avec un meilleur rendement.

La longévite de la pompe à chaleur est garantie par la technologie Inverter DC qui empêche le fonctionnement du compresseur en cycle court et accroit ainsi sa fiabilité et sa durée de vie.

Un système particulièrement économique

Cette solution permet de faire appel à une énergie renouvelable et gratuite contenu dans l'air pour des températures extérieures intermédiaires ou élevées, tout en garantissant un comfort maximum. disponible en relève électrique ou en relève de chaudière, c'est une veritable solution basse ou haute température à un prix économique, d'autant qu'il est possible de bénéficier de toutes les incitations fiscales.

Comment fonctionne la pompe à chaleur ?

La pompe à chaleur du système Magna Duo se régule en fonction de la tempé rature de回头 d'eau et de la température extérieure. Ce type de régulation est appelé "Loi d'eau".

La commande centrale permet de selectionner la température maximale de retard d'eau. La loi d'eau corrigera ensuite cette température de retard en l'augmentant lorsque la température extérieure baissera.

La modulation de puissance s'effectue en fonction de la différence entre la température de consigne corrigée par la loi d'eau et la température réelle de retard d'eau.

Lorsque la pompe à chaleur approche de sa température de consigne, elle réduit sa puissance.

Un thermostat interieur est connecté au module interieur afin de limiter la température interieure (ce thermostat enclenché également le chauffage d'appoint si nécessaire).

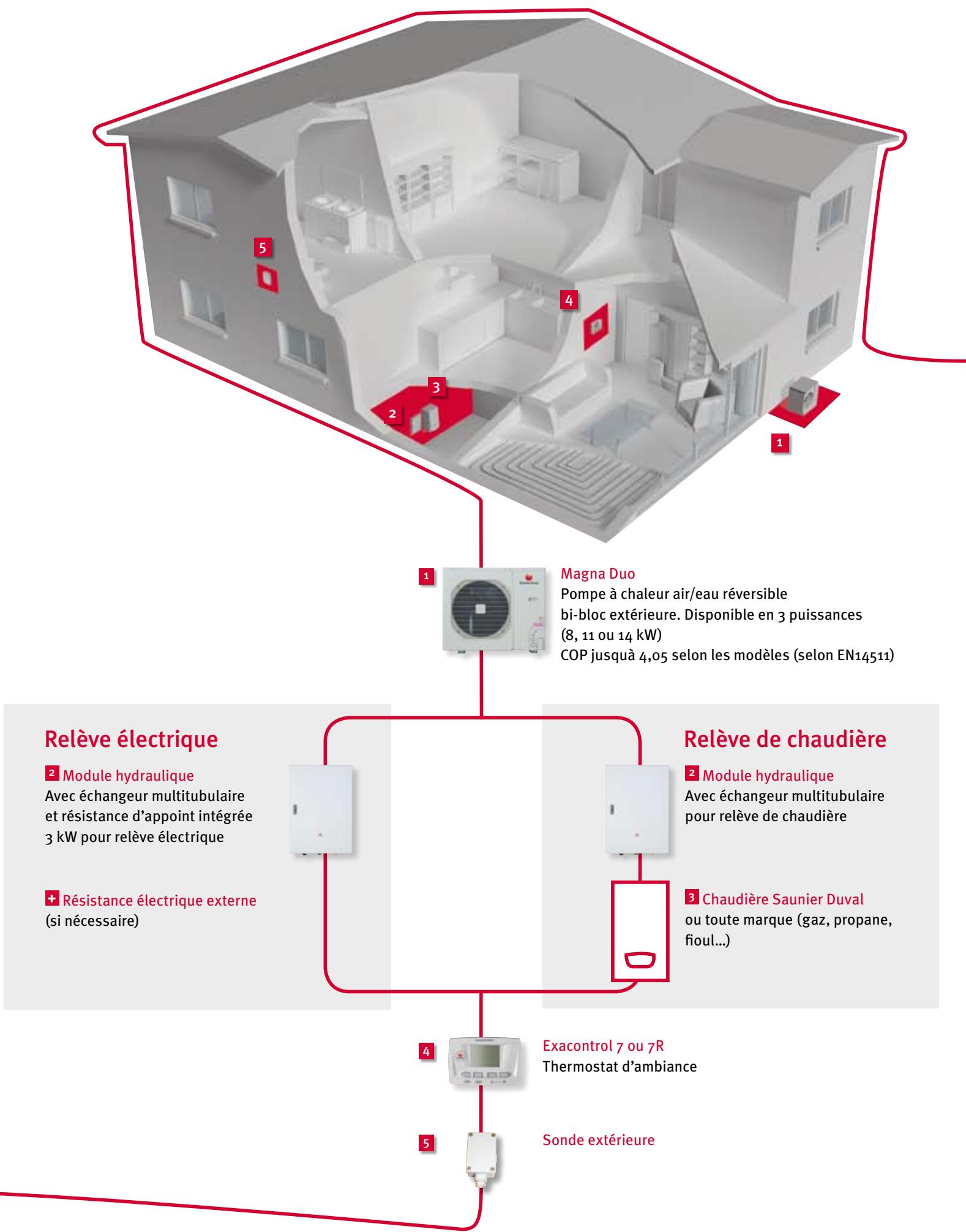

Magna Duo dans votre maison

Une solution unique, pour de multiples situations

Idéale pour le neuf, adaptée à la rénovation

	L'installation	La solution Magna Duo
Maison neuve	= + + +
Maison en rénovation complète	• Plancher chauffant + radiateurs basse température	• Module Relève électrique	• Pompe à chaleur Inverter DC	• Résistance électrique externe (si nécessaire)
Maison en rénovation avec chaudière Saunier Duval en place à conserver	= + + +
Maison en rénovation avec chaudière toute marque en place à conserver	• Radiateurs haute température	• Module Relève de chaudière	• Pompe à chaleur Inverter DC	• Chaudière Saunier Duval ou tout autre marque

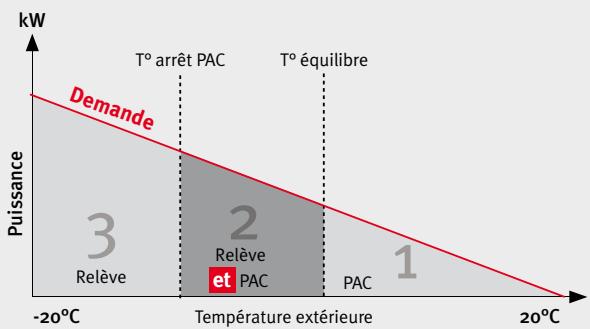

Le fonctionnement de la régulation en relève de chaudière

Même si un fonctionnement en tout chaudière ou en tout pompe à chaleur est préféable, la demande nous amène à proposer une régulation pompe à chaleur/chaudière pour optimiser le temps de fonctionnement de la pompe à chaleur.

La régulation de la relève de chaudière enclenché la chaudière en fonction des besoin de l'habitation. Le thermostat et la coupure chaudière peuvent être raccordés directement sur la pompe à chaleur Magna Duo : aucun coffret supplémentaire n'est nécessaire.

La pompe à chaleur fonctionne seulement tant que la température d'eau maximale de la pompe à chaleur suffit à atteindre la température de consigne du thermostat de l'habitation.

Si au bout d'un certain temps (temporisation appoint), la température réglée sur le thermostat d'ambiance n'est pas atteinte, la pompe à chaleur enclenché des cycles courts de la chaudière: plus le temps pour atteindre la consigne est long, plus la chaudière est autorisée à fonctionner.

• Durant la phase 1, la pompe à chaleur fonctionne seule. Elle suffit pour couvir les besoin en chauffage du logement.
  Durant la phase 2, la relève (chaudière/résistance électricque) est activée et fonctionne simultanément avec la pompe à chaleur.
• Durant la phase 3, la pompe à chaleur est arrêtée et la relève (chaudière/résistance électrique) fonctionne seule.

Au service du comport et de l'environnement

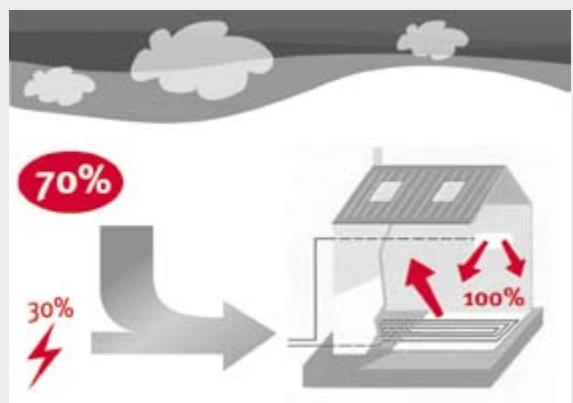

70% d'énergie gratuite puisée dans l'air et 30% d'énergie électrique consommée

• Solution faisant largement appel aux énergies renouvelables
• Thermostat d'ambiance à programmation journalière ou hebdomadaire, pourCHOISIR LA TEMPERATURE ideale et s'adapter au rythme de vie de chaque utiliser
• Niveau sonore de l'unité extérieure réduit grâce à la technologie Inverter DC
• Système concu pour le chauffage comme pour le rafraîchissement de la maison

Pompe à chaleur Magna Duo

Module hydraulique

Chaudière Saunier Duval ou de toute marque

Exacontrol 7 ou 7R

Sonde extérieure

Caractéristiques techniques

DésignationGroupe extérieur DC Inverter R 410 A		Magna Duo 8 kWSPW-C256VEH		Magna Duo 11 kWSPW-C366VEH		Magna Duo 14 kWSPW-C486VEH
Chauffage - Sortie d'eau à 35°C
Puisance chaud*	kW	8		11,2		14
Coefficient de performance COP*		3,81		4,05		3,80
Chauffage - Sortie d'eau à 45°C
Puisance chaud**	kW	7		9,5		12,90
Coefficient de performance COP**		3		3		3,09
Rafraîchissement - Régime d'eau 7°/12°C
Puisance froid (air 35°C ; régime d'eau 7°/12°C)	kW	7		10		12
Puisance absorbée	kW	2,51		3,95		4,45
Caracteristiques électriques
Alimentation électrique	V/P/Hz	230/1/50		230/1/50		230/1/50
Intensité max. de fonctionnement (froid-chaud)	A	12		13,3		17,8
Caracteristiques frigorifiques
Charge en gaz	kg	1,9		2,8		3,6
Type de compresseur		Rotatif Inverter DC		Rotatif Inverter DC		Rotatif Inverter DC
Réfrigérant		R 410 A		R 410 A		R 410 A
Diamètre de raccordement gaz	pouce	3/8" - 5/8"		3/8" - 5/8"		3/8" - 5/8"
Caracteristicques générales
Niveau de pression acoustique***	dB(A)	53		53		53
Dimensions (hauteur x largeur x profondeur)	mm	780 x 940 x 340		1330 x 940 x 410		1330 x 940 x 410
Poids net	kg	54		90		95
Désignation		Magna Duo 8 kW		Magna Duo 11 kW		Magna Duo 14 kW
Modules hydrauliques intérieurs		RM oo SI(relève chaudière)	RM o1 SI(relève électriche)	RM oo SI(relève chaudière)	RM o1 SI(relève électriche)	RM oo SI(relève chaudière)	RM o1 SI(relève électriche)
Caracteristicques hydrauliques
Débit d'eau nominal en chauffage	m³/h	1,2		1,7		1,9
Diamètre de raccordement d'eau	pouce	1"		1"		1"
Volume minimum d'eau dans l'installation	l	20		25		30
Caracteristicques électriques
Alimentation électricque	V/P/Hz	230/1/50		230/1/50		230/1/50
Puisance résistance électricque intégrée	kW	-	3	-	3	-	3
Intensité max. de fonctionnement (froid-chaud)	A	2	13	2	13	2	13
Caracteristicques générales
Dimensions (hauteur xlargeur xprofondeur)	mm	700 x 500 x 230		700 x 500 x 230		700 x 500 x 230
Poids net	kg	37		37		37

• Air 7°C / Eau de chauffage 35°C, ΔT 5K (selon norme EN14511) - ** Air 7°C / Eau de chauffage 45°C, Δt 5K - *** Directivité 3 dB(A) - distance 1 m

Accessoires livrés de série

Thermostat d'ambiance Exacontrol 7 ou Exacontrol 7 radio

Sonde extérieure

Accessoires en option

Ballon tampon 50 litres Magna Duo

Résistance électrique d'appoint 3 kW

Résistance électrique d'appoint 6 kW

Cachet de votre installerateur
