Carrosserie	Fourgonnette utilitaire léger
Versions de longueur	L1 (env. 4,40 m) / L2 (4,625 m)
Motorisations diesel	1.6 e-HDi 75 ch, 1.6 HDi 90 ch, 1.6 HDi 115 ch
Motorisation essence	1.6 VTi 95 ch
Cylindrée	1 560 cm³
Boite de vitesses	Manuelle 5 rapports / Robotisée ETG6 6 rapports
Transmission	Traction avant
PTAC (L2 HDi 90)	2 130 kg
Charge utile	environ 750 kg
Masse à vide (L2 HDi 90)	1 378 kg
Empattement	2 728 mm
Largeur hors tout	1 810 mm
Pneus de série	195/65 R15
Consommation mixte (HDi 90)	5,5 L/100 km
Emissions CO2 (HDi 90, cycle NEDC)	143 g/km
Vitesse maximale (HDi 90)	160 km/h
Capacité du réservoir	55 L
Train avant	MacPherson
Train arrière	Semi-rigide

FOIRE AUX QUESTIONS - BERLINGO 2 2014 CITROEN

Quelle est la charge utile du Citroën Berlingo 2 utilitaire 2014 ?

La charge utile du Berlingo 2 fourgonnette 2014 est d'environ 750 kg selon la version. Le PTAC de référence est de 2 130 kg pour le modèle L2 HDi 90 ch, avec une masse à vide d'environ 1 378 kg. Vérifiez la carte grise de votre véhicule pour la valeur exacte homologuée.

Quelles motorisations étaient disponibles sur le Berlingo 2 en 2014 ?

Le Berlingo 2 utilitaire 2014 était proposé avec plusieurs motorisations :

• 1.6 e-HDi 75 ch (diesel, version économique)
• 1.6 HDi 90 ch (diesel, version la plus répandue)
• 1.6 HDi 115 ch (diesel, version la plus puissante)
• 1.6 VTi 95 ch (essence)

Une version 100 % électrique à batterie 22,5 kWh était également disponible au catalogue.

Comment réinitialiser l'indicateur de vidange sur le Berlingo 2 2014 ?

Tournez le contact sur la position 1 sans démarrer le moteur. Appuyez sur le bouton de remise à zéro du compteur journalier jusqu'à afficher 0. Maintenez ce bouton enfoncé, puis tournez le contact en position 2. Gardez le bouton enfoncé jusqu'à ce que l'indicateur de service disparaisse ou affiche =0=. Relâchez et coupez le contact.

Quelle est la différence entre la version L1 et la version L2 du Berlingo 2 ?

La version L1 mesure environ 4,40 m de longueur totale et convient aux livraisons urbaines ou aux emplacements de parking limités. La version L2 mesure 4,625 m et offre un espace de chargement allongé d'environ 22 cm supplémentaires. Le L2 est préféré par les artisans et livreurs nécessitant un plus grand volume utile.

Le voyant filtre à particules (FAP) s'allume sur mon Berlingo diesel : que faire ?

Le voyant FAP signale que le filtre est encrassé de suies. Effectuez un trajet d'au moins 20 minutes en maintenant un régime moteur entre 2 500 et 3 000 tr/min (voie rapide ou nationale) pour déclencher une régénération automatique. Si le voyant reste allumé ou clignote, une régénération forcée en atelier est nécessaire. Les trajets courts et exclusivement urbains favorisent le colmatage prématuré du FAP.

Quelle est la consommation de carburant du Berlingo 2 HDi 90 ch ?

La consommation mixte homologuée du 1.6 HDi 90 ch est de 5,5 L/100 km selon le cycle NEDC. En usage urbain chargé, la consommation réelle peut atteindre 7 à 8 L/100 km. Les émissions de CO2 sont de 143 g/km.

Quelle est la capacité du réservoir de carburant du Berlingo 2 ?

Le réservoir du Citroën Berlingo 2 a une capacité de 55 litres. Avec le moteur 1.6 HDi 90 ch et sa consommation mixte de 5,5 L/100 km, l'autonomie théorique dépasse les 900 km avec un plein.

Comment utiliser la boîte robotisée ETG6 proposée en option sur le Berlingo 2 ?

La boîte ETG6 (6 rapports) est une transmission manuelle à commande électronique. En mode automatique, elle gère les changements de rapport seule. En mode séquentiel (+/-), actionnez le levier ou les palettes au volant. Pour des passages plus doux, levez légèrement le pied de l'accélérateur lors des changements manuels de rapport.

Quelle pression de gonflage pour les pneus 195/65 R15 du Berlingo 2 ?

Les pressions exactes recommandées figurent sur l'étiquette collée sur le montant de porte conducteur (entre la porte et la carrosserie) et dans le manuel du propriétaire. Elles varient généralement entre 2,4 et 2,8 bar selon la charge. Vérifiez la pression à froid au moins une fois par mois.

Comment trouver la notice officielle du Citroën Berlingo 2 en PDF ?

Le manuel du propriétaire complet est disponible sur le site officiel Citroën France rubrique espace client, ou via l'application MyCitroën. Vous pouvez également consulter la notice numérisée sur notice-facile.com. La notice couvre l'utilisation, l'entretien courant et la résolution des anomalies fréquentes.

MODE D'EMPLOI BERLINGO 2 2014 CITROEN

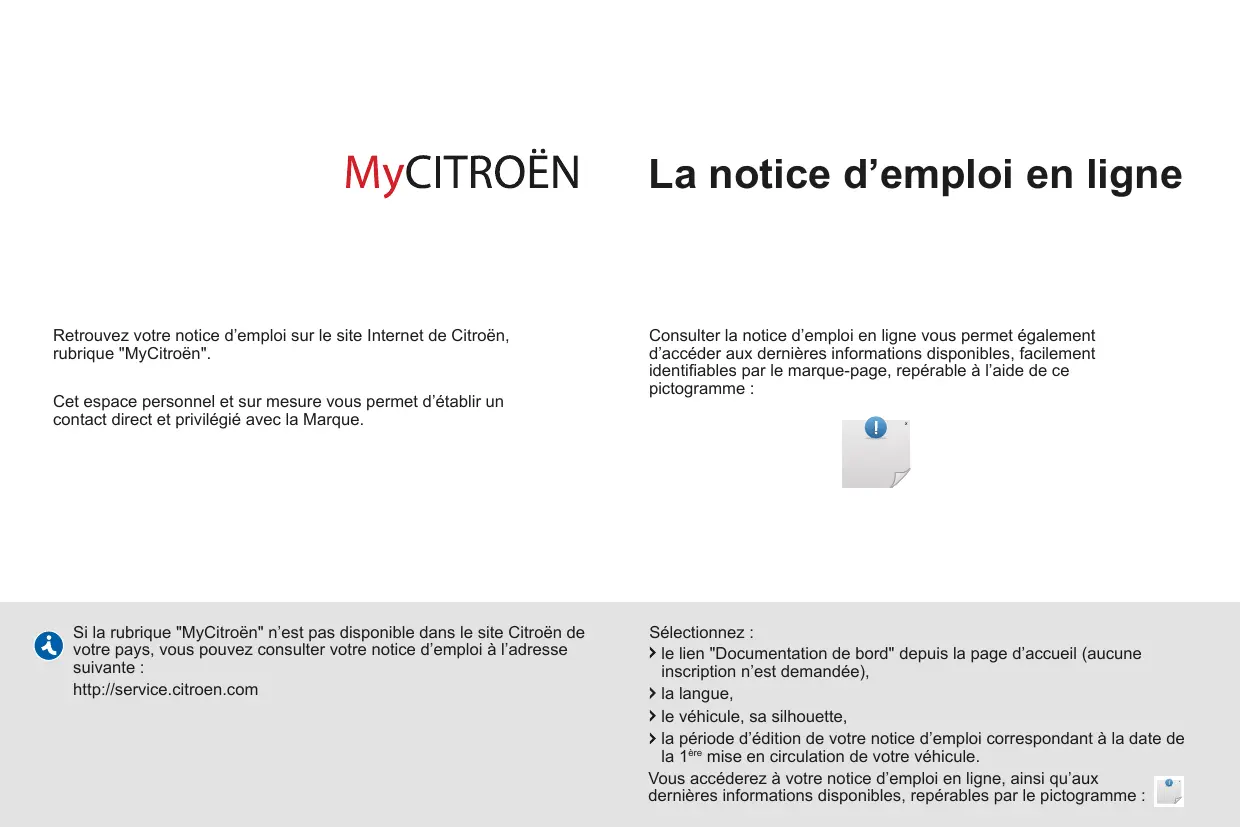

La notice d'emploi en ligne

Retrouvez votre notice d'emploi sur le site Internet de Citroën, rubrique "MyCitroën".

Cet espace personnel et sur mesure vous permet d'établier un contact direct et privilégie avec la Marque.

Consulter la notice d'emploi en ligne vous permet également d'acceder aux dernières informations disponibles, facilement identifiables par le marque-page, reperable à l'aide de ce pictogramme :

Si la rubrique "MyCitroën" n'est pas disponible dans le site Citroën de
votre pays, vous pouvez consulter votre notice d'emploi à l'adresse
suivante:
http://service.citroen.com

Sélectionnez :

le lien "Documentation de bord" depuis la page d'accueil (aucune inscription n'est demandée),
la langue,
le vehicule, sa silhouette,
la période d'édition de votre notice d'emploi correspondant à la date de la 1ère mise en circulation de votre vehicule.

Vous accéderez à votre notice d'emploi en ligne, ainsi qu'aux dernières informations disponibles, repérables par le pictogramme :

PRÉSENTATION

Au sein des rubriques, des repères attrent voiture attention sur un contenu hierarchisé :

youo oriente vers la rubrique et partie qui contient l'information détaillée liée à une fonction,

vous signale une information importante relative à l'utilisation des équipements,

you met en garde sur la sécurité des personnes et des équipements à bord.

La pose d'un équipement ou d'un accessoire électrique non reférencé par CITROën, peut entraîner une panne du système électrique de votre vehicule. Veuillez notes cette particularité et prendre contact avec un représentant de la marque CITROën pour vous faireprésenter les équipements et accessoires référencés.

Pour toute intervention sur votre vehicule, adressez-vous à un atelier qualifié disposant de l'information technique, de la compétence et du matériel adapté, ce que le réseau CITROën est en mesure de vous apporter.

Citroën presente, sur tous les continents,

une gamme riche,

alliant technologie et esprit d'innovation permanent,

pour une approche moderne et créative de la mobilité.

Nous vous remercions et vous félicitons de votre choix.

Au volant de votre nouveau vehicule,

connaitre chaque équipement,

chaque commande, chaque réglage,

rend plus comfortable et plus agreable

vos déplacements, vos voyages.

1. PRISE en MAIN4-16	2. PRÉT à PARTIR17-48	3. ERGONOMIE etCONFORT49-102	4. SÉCURITÉ103-127
A l'extérieur4	Clé17	Commande
Poste de conduite6	Alarme19	d'éclairage49	Frein de stationnement103
Bien s'inverter8	Portes20	d'essuie-vitre52	Aide au stationnement104
Bien voir9	Volet arrêté22	Régulateur de vitesse54	ABS106
Bien conduire10	Girafon25	Limiter du vitesse57	AFU106
Espace habitacle11	Condamnationcentralisée26	Chauffage / Airconditionné manuel60	ASR et ESC107"Grip control"108
Aménagements arrière12	Combiné27	automatique62	Ceintures de sécurité110
Enfants à bord13	Réglage de l'heure28	Dégivrage etdésembuage64	Airbags113

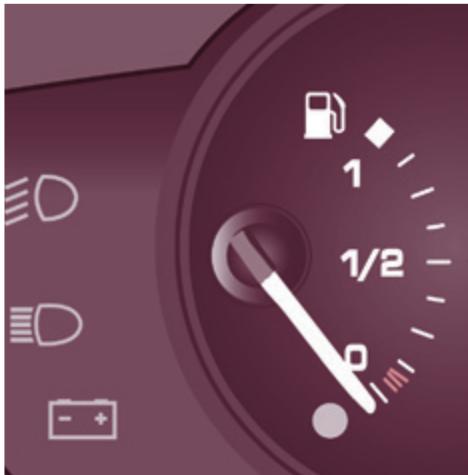

Ventiler14	Témoins29	Sièges avant66	Neutralisation airbagpassager116

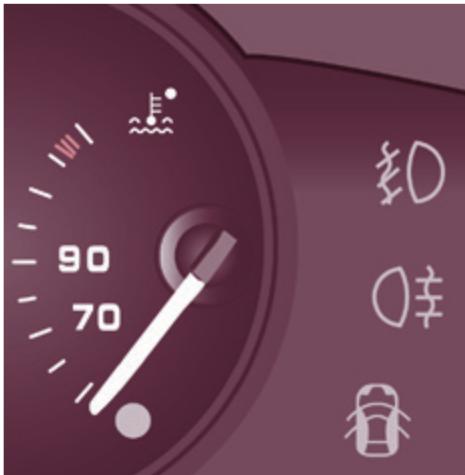

	Liquidede refroidissement35	Banquette arrêté68	Sièges enfants117
		Sièges arrêté(5 places)71	Sièges recommends121
		Sièges arrêté(7 places)74	Installation122
		Modularité81	Sièges isofix125

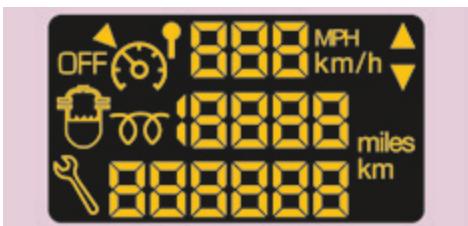

	Indicateur d'entretien38	Toit Modutop87	Sécurité enfants126
	Rhéostat d'éclairage39	Barres de toit92
	Boîte de vitesse40	Plafonniers93
	Indicateur de changementde rapport40	Cache-bagages(5 places)94
	Boîte manuelle pilotée6 vitesse41	Cache-bagages(7 places)98
	Réglage volant43	Réroviseurs100
	Stop & Start44	Lève-vitres électriques102
	Démarrer et arrêté47
	Démarrage en pente48

5. ACCESSOIRES 128-131
Atteler une remorque	128
Autres accessoires	130

7. AIDE RAPIDE
	142-161

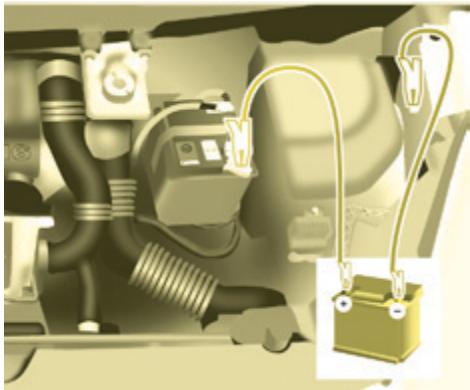

Batterie	142

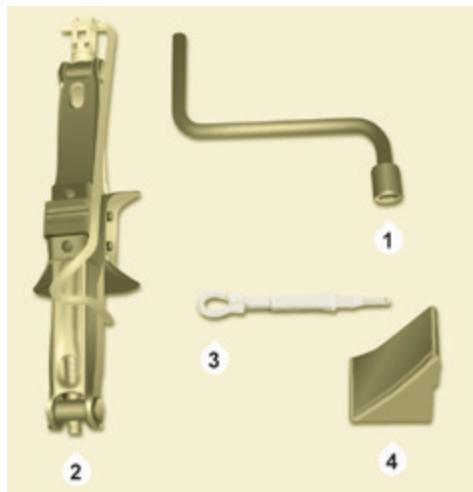

Kit de dépannage	144

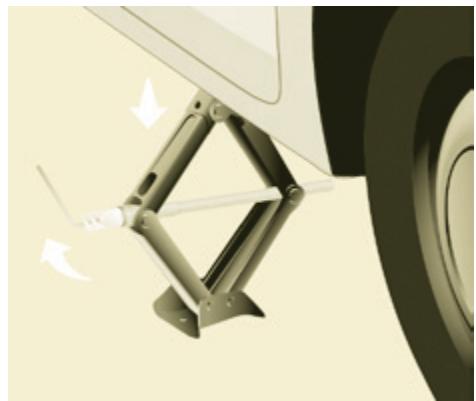

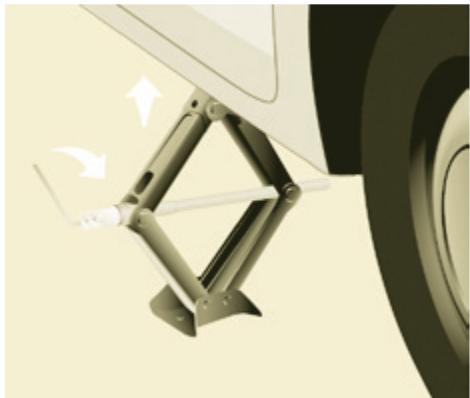

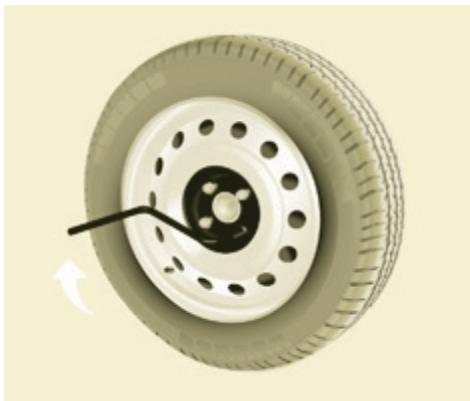

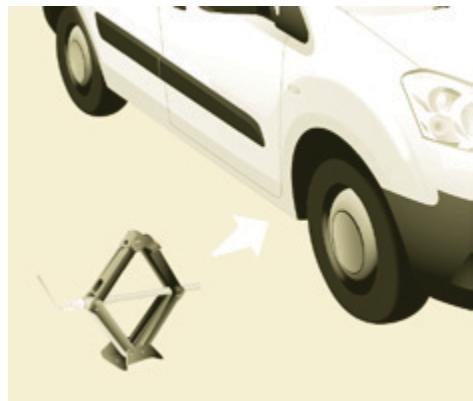

Changer une roue	145
Pare-neige amovible	149
Chaînes à neige	150
Changerune lampe	151

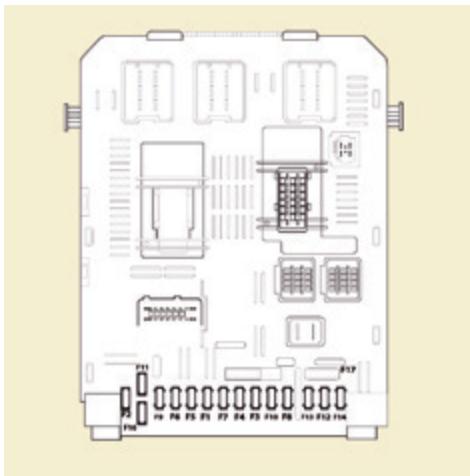

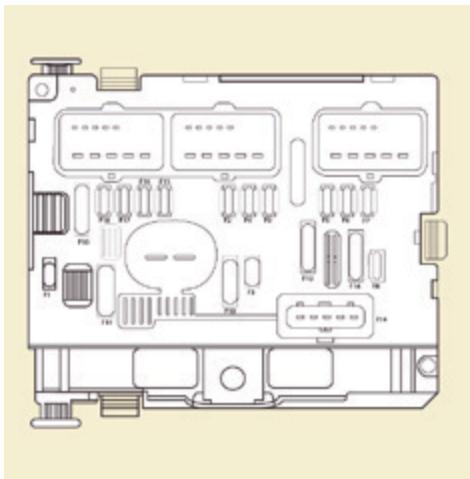

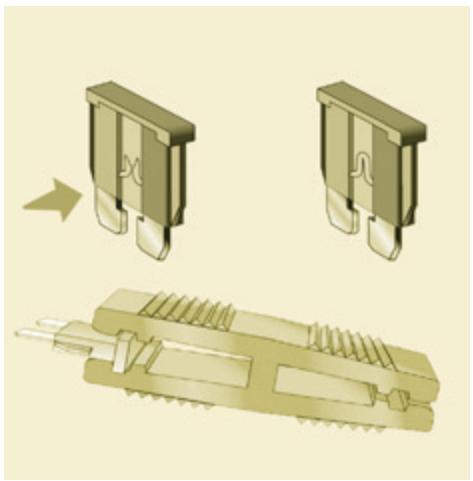

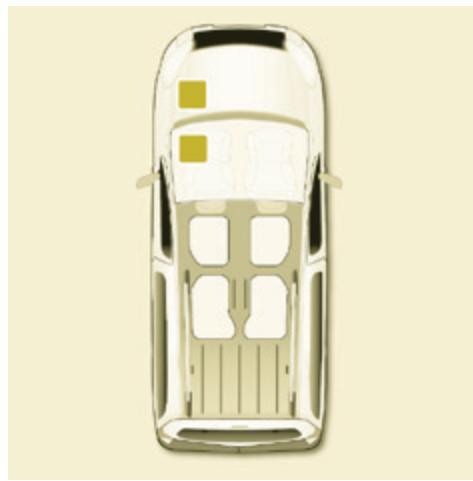

un fusible	156
un balai d'essuie-vitre	160

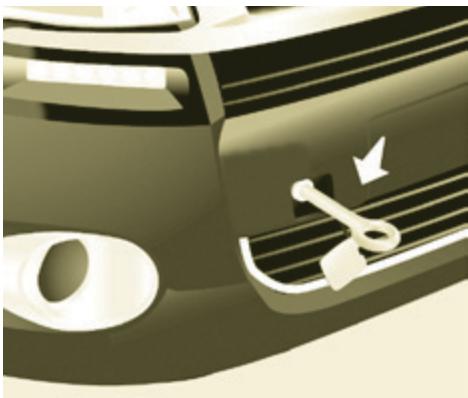

Se faire remorquer	161

9. TECHNOLOGIE à BORD
Urgence ou assistance	9.1
eMyWay	9.3

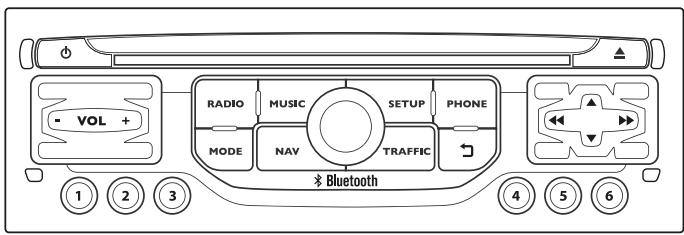

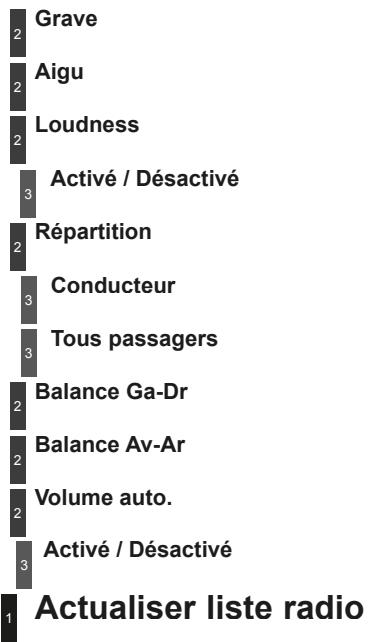

Autoradio	9.63
La rubrique "Technologie à bord" vous présente les nouveaux équipements de la société et d'industrie.

10. LOCALISATION
	169-176
Exterieur	169
Poste de conduite	170
Intérieur	174

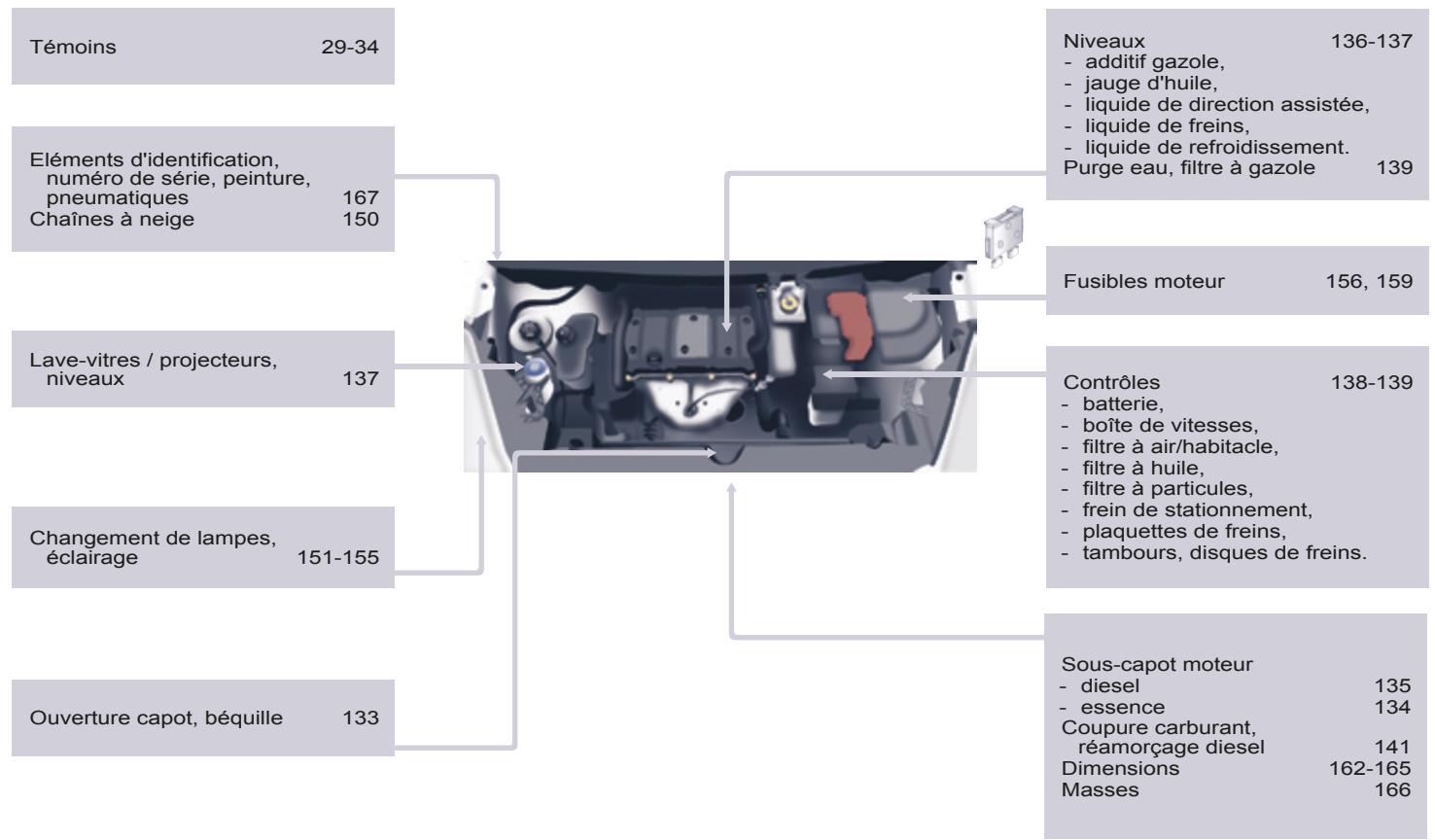

Caracteristiques -Entretien	176
La rubrique "Localisation"vous permet de retrouverles commandes, les

6. VÉRIFICATIONS
	132-141
Ouverture du capot	133

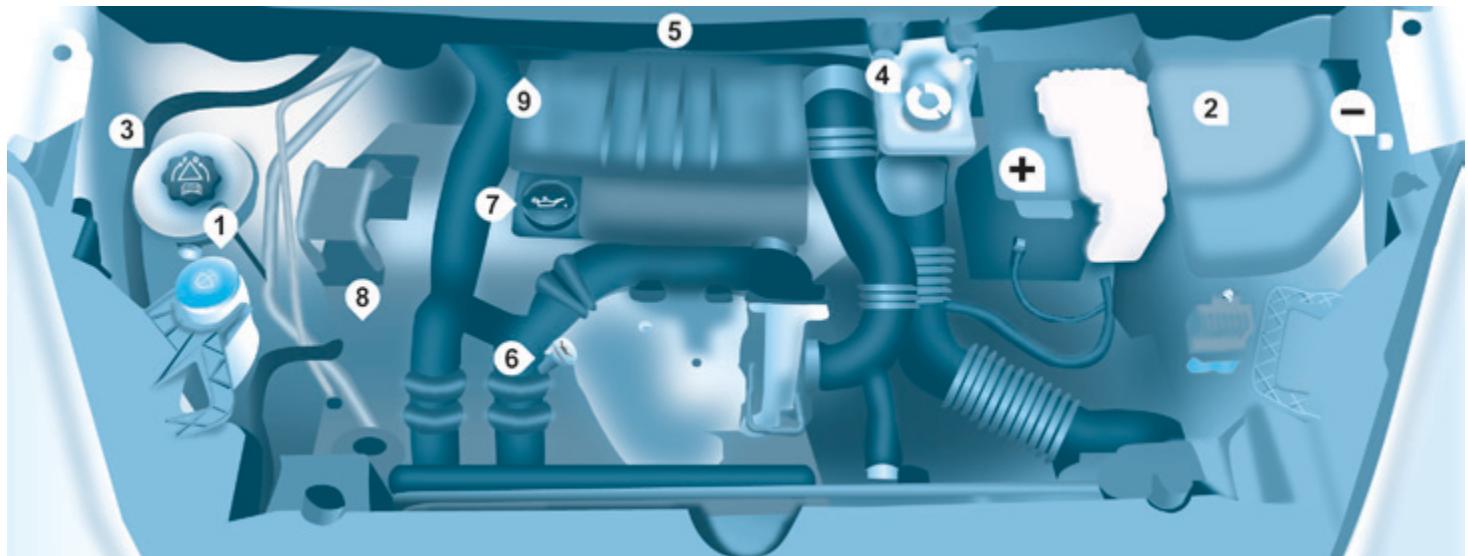

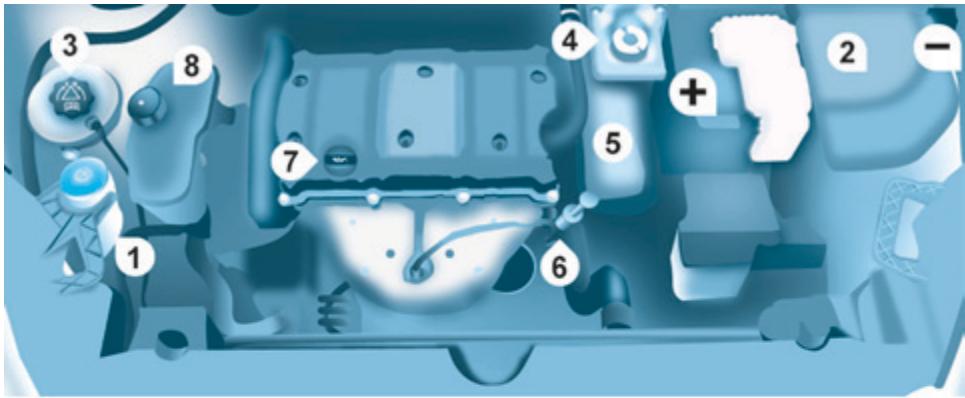

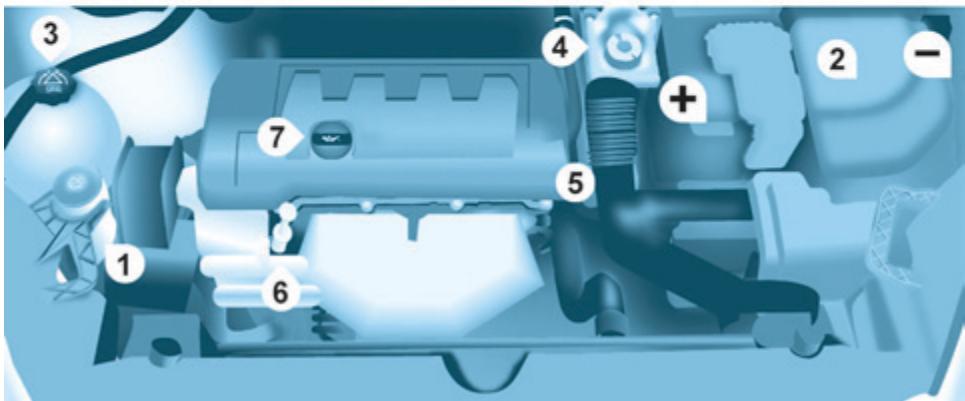

Moteur essence	134
Moteur diesel	135
Niveauux	136
Contrôles	138

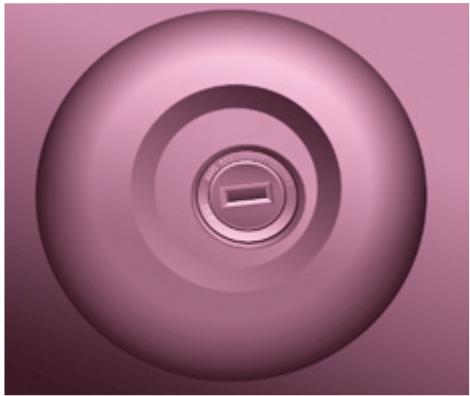

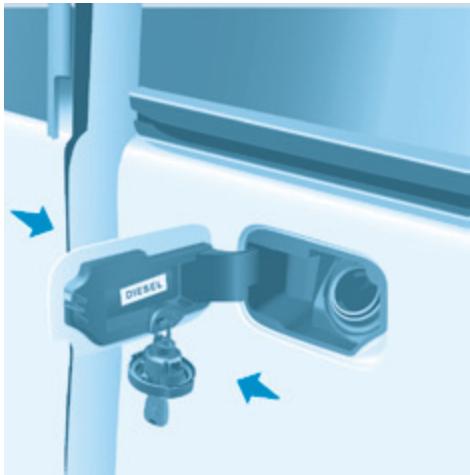

Carburant	140
Circuit neutralisé	141
Pompe réamorcage diesel	141

8. CARACTÉRISTIQUES TECHNIQUES	162-168

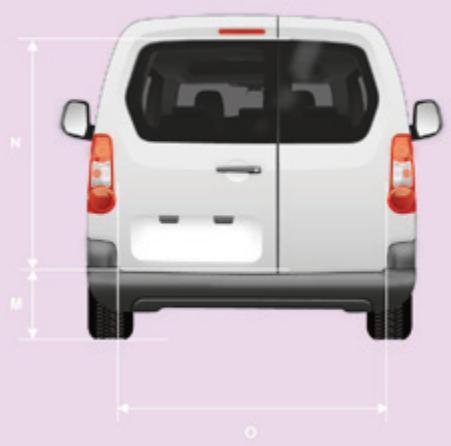

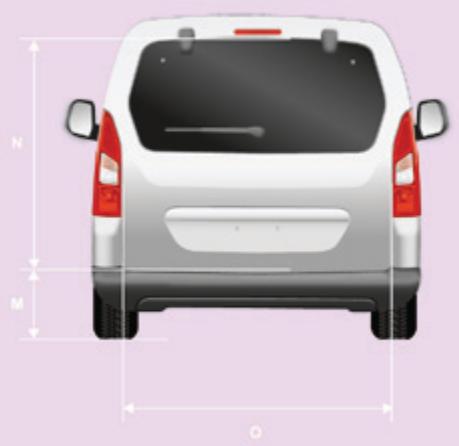

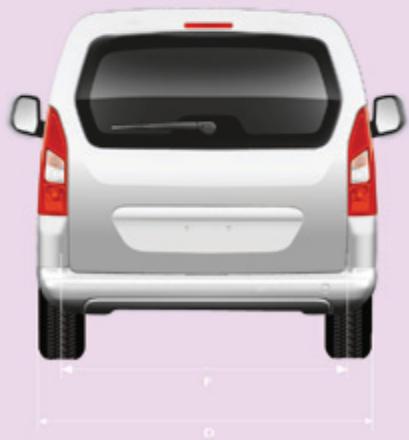

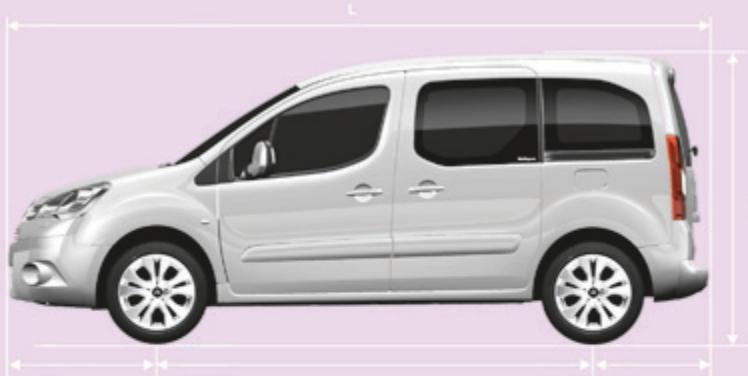

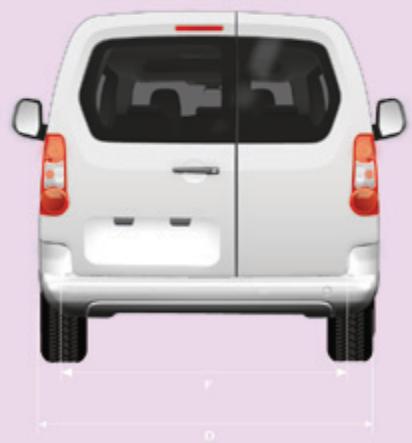

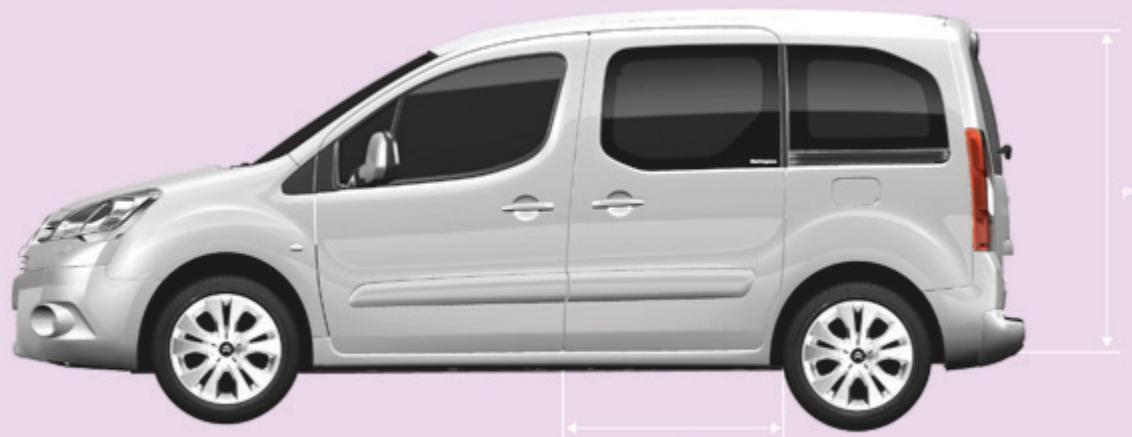

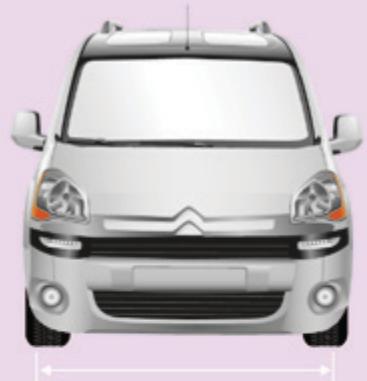

Dimensions	162
Masses	166
Éléments
d'identification	167

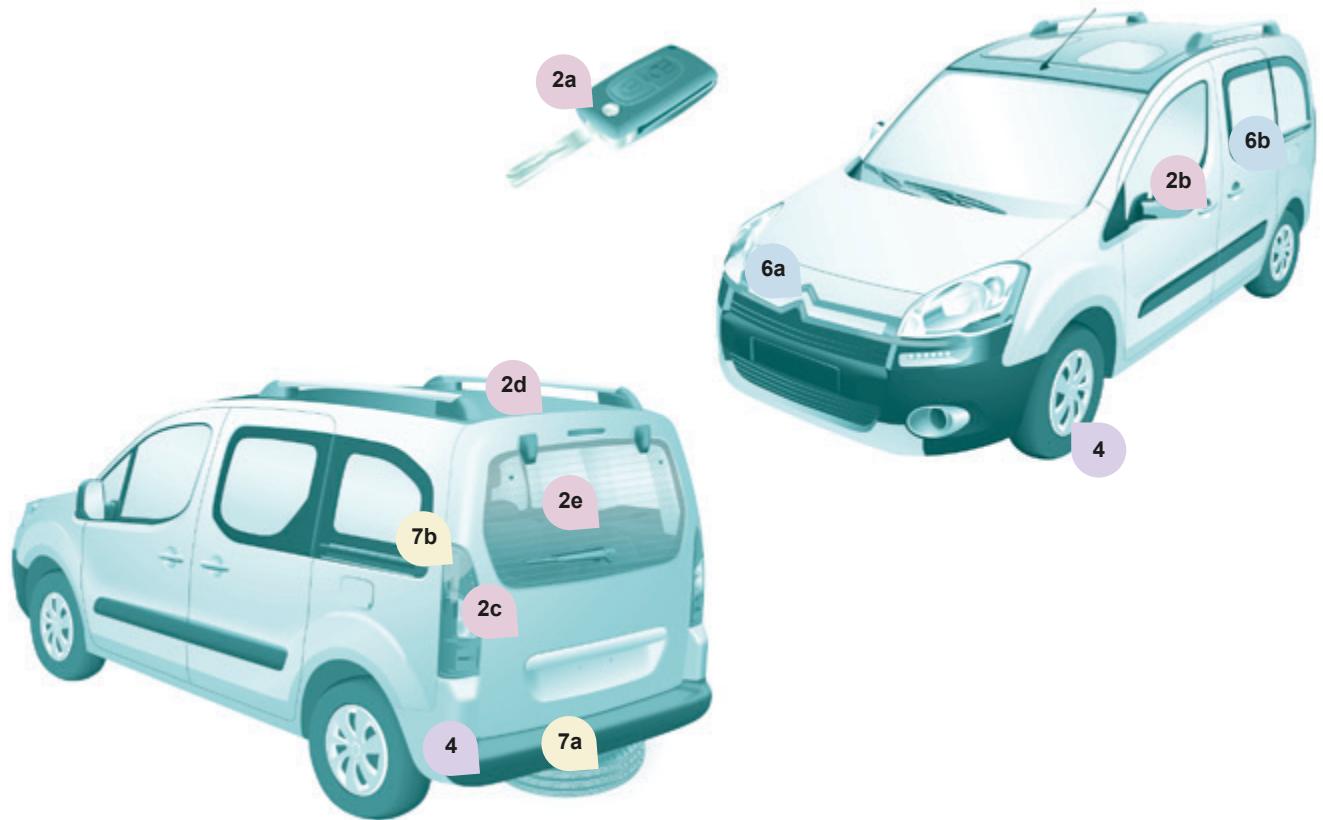

fonctions et leurs numérodes de pages associés auxsilhouettes schématiséesdu vehicule (index visuel).

correspond à un vehicule avec une conduite à gauche.

correspond à un vehicule avec une conduite à droite.

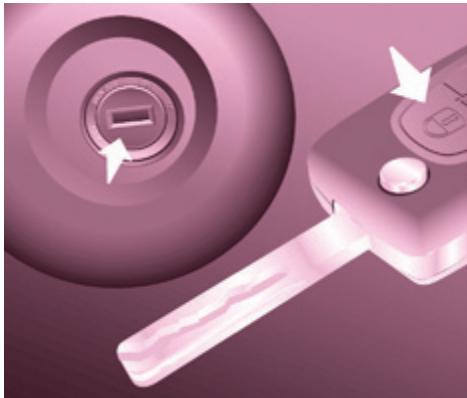

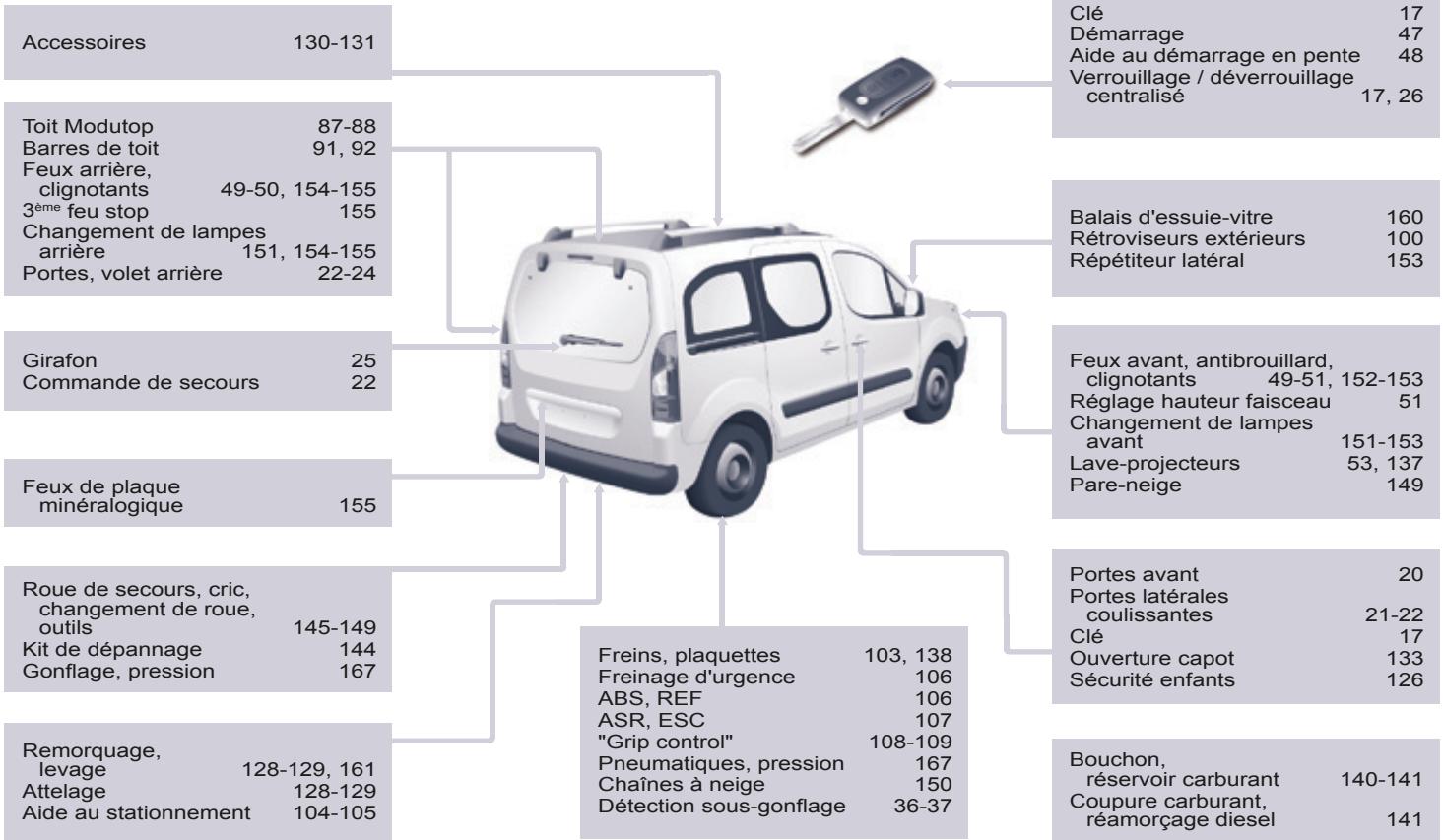

Clé - Telecommande

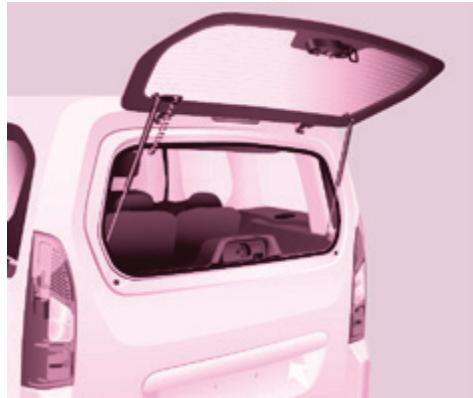

Volet arrrière et lunette
Trappe ouverte

Porte latérale coulissante

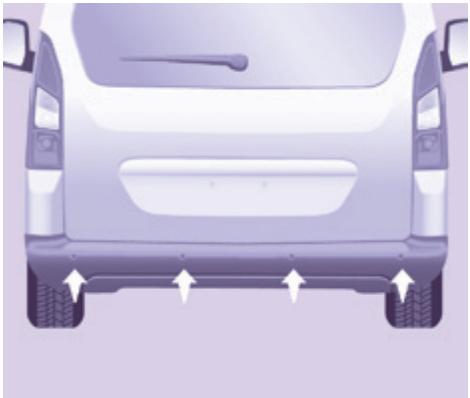

Aide au stationnement

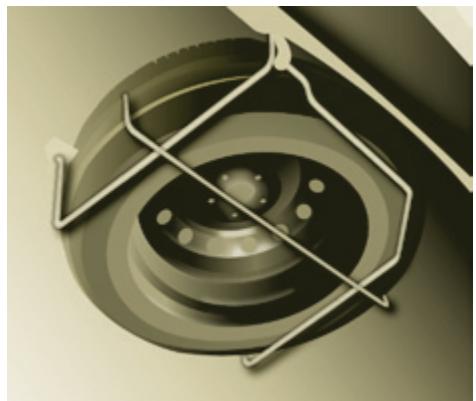

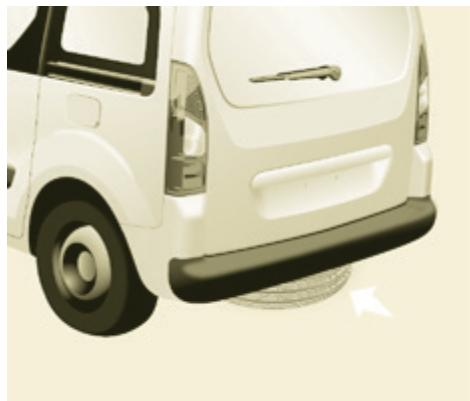

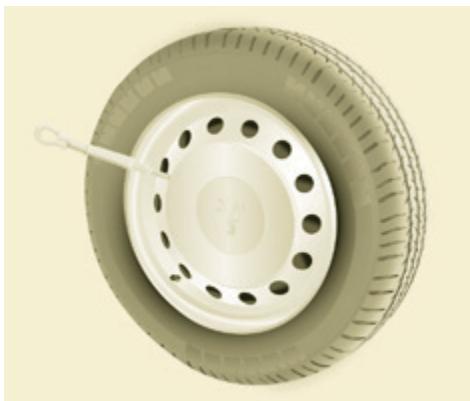

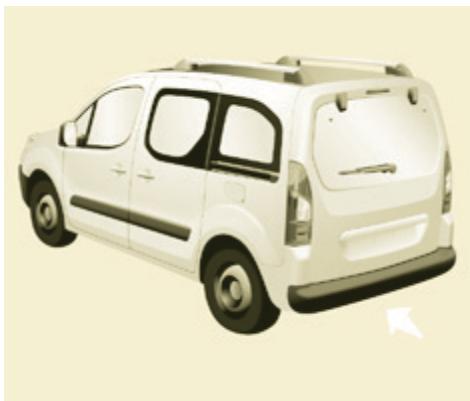

Roue de secours et kit de dépannage

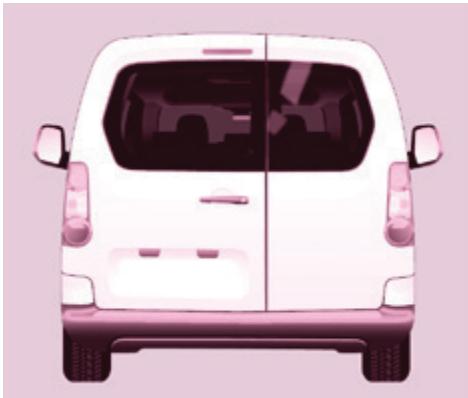

Portes arrrière battantes
"Grip control"

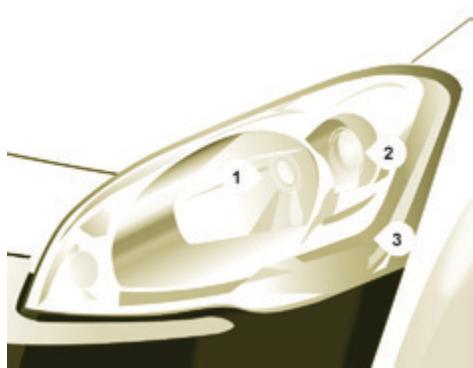

Changement de lampes

Girafon

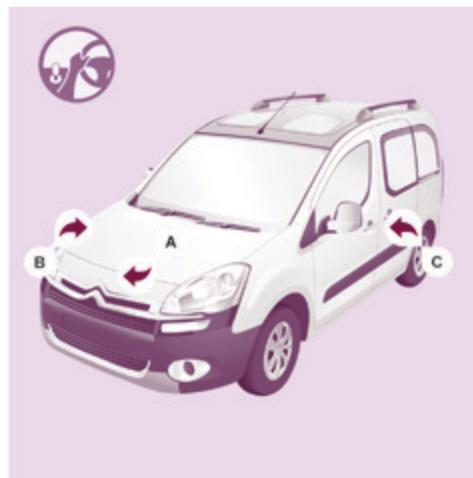

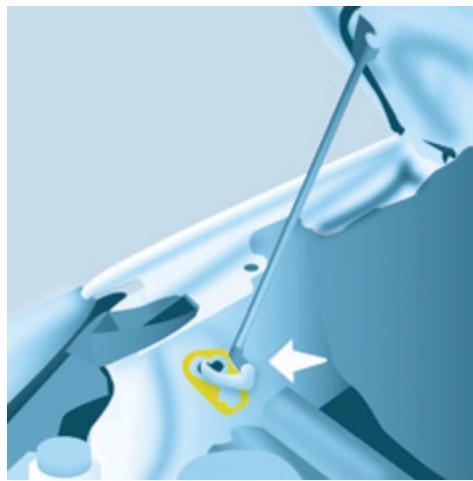

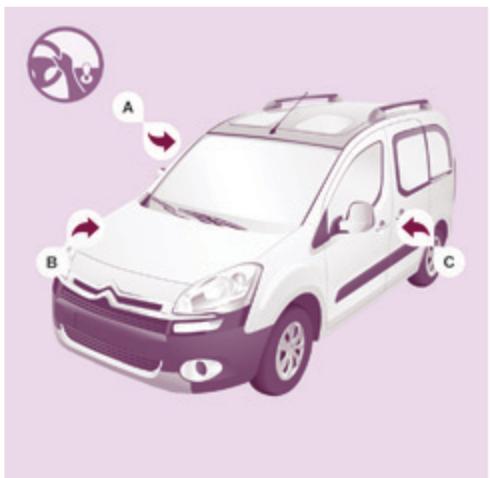

Ouverture capot moteur

Legendre

: repère rubrique

: repère page

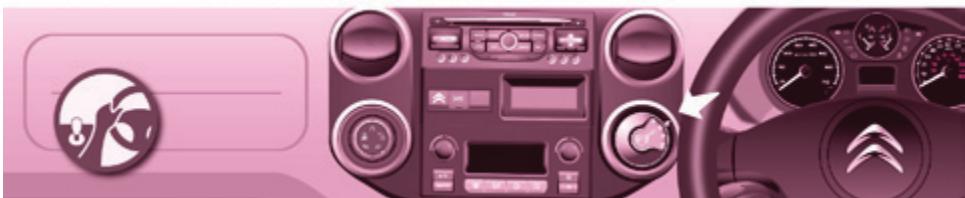

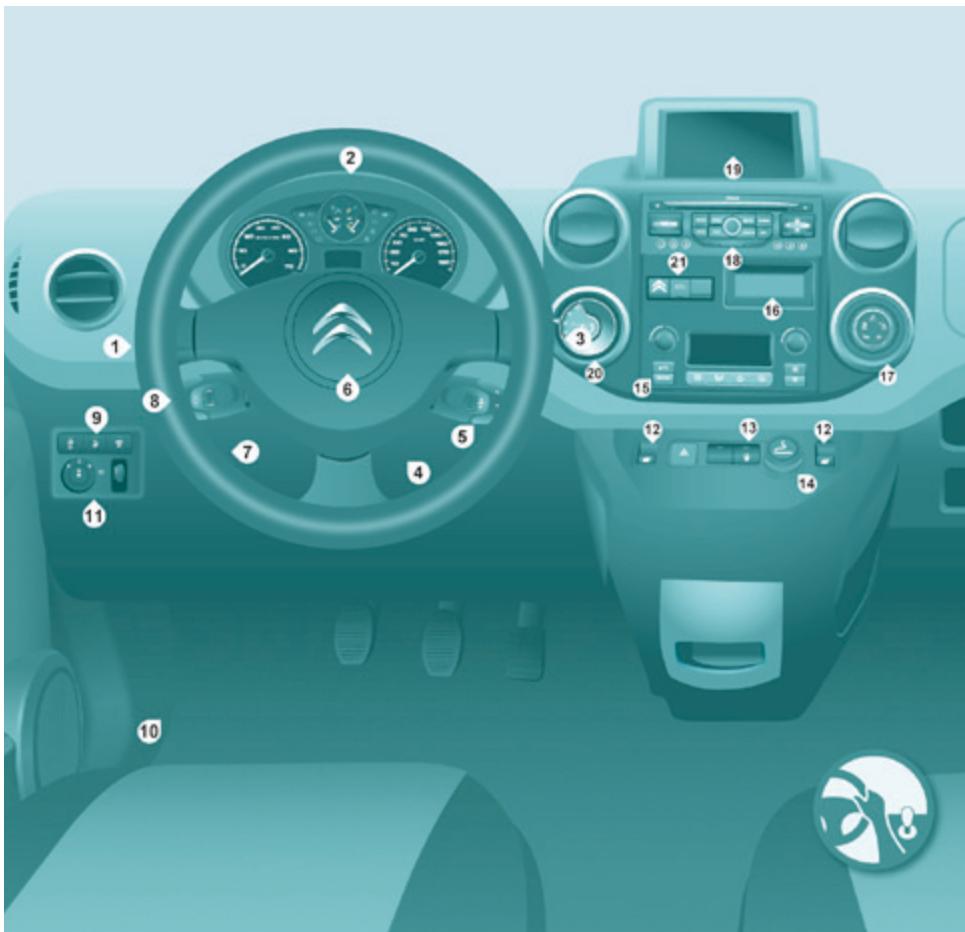

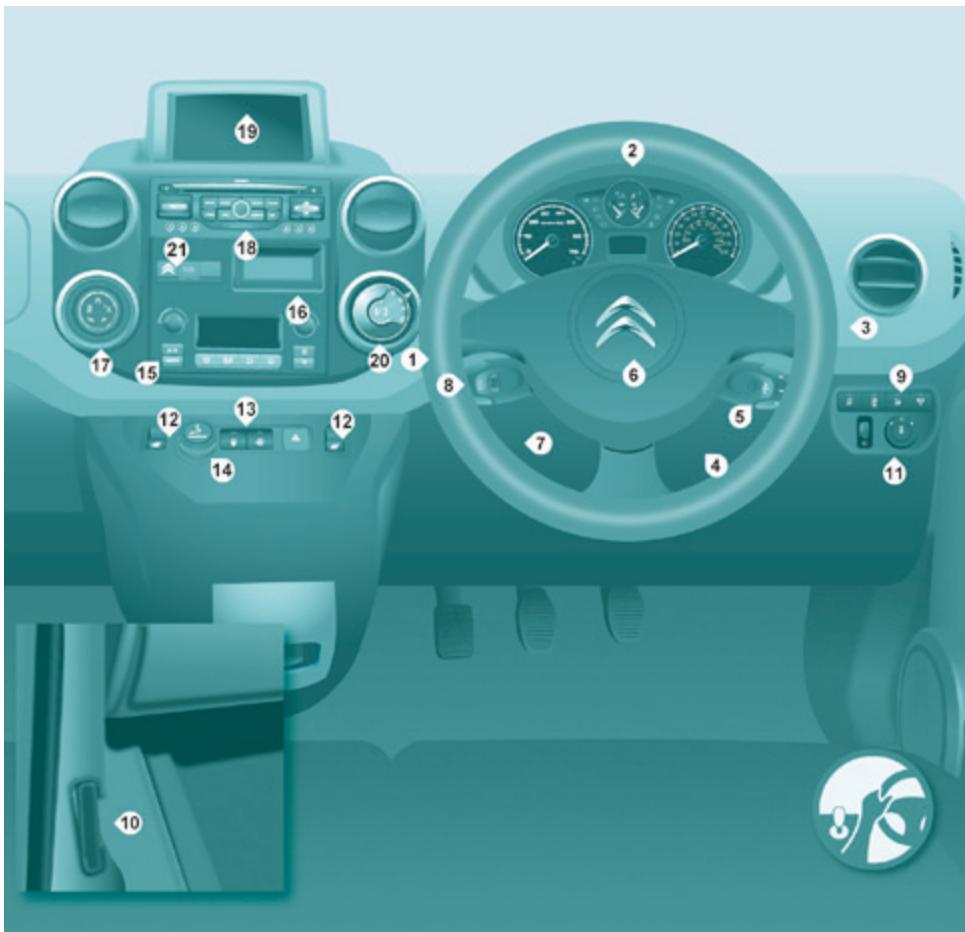

POSTE DE CONDUITE

1. Commande déclairage et indicateurs de direction.

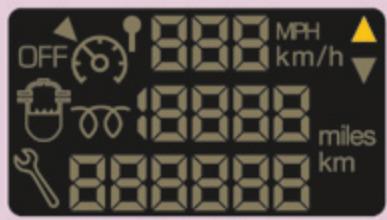

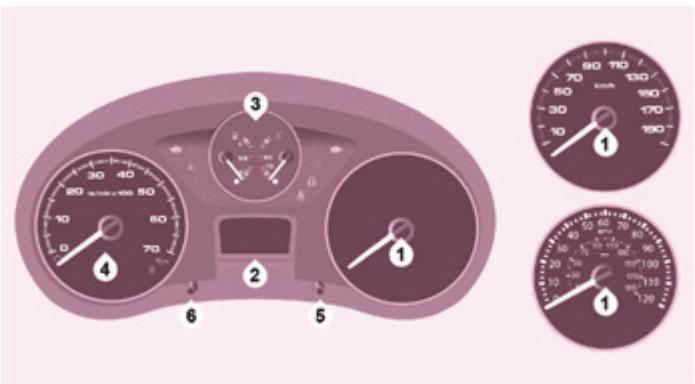

2. Combiné avec afficheur.
3. Commandes d'essuie-vitre, lave-vitre, ordinateur de bord.
4. Contact.

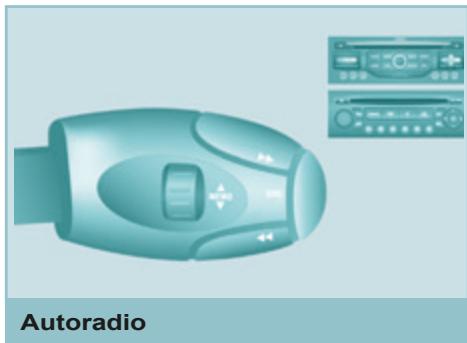

5. Commande de l'autoradio.
6. Airbag conducteur, avertisseur sonore.
7. Réglage hauteur et profondeur du volant.

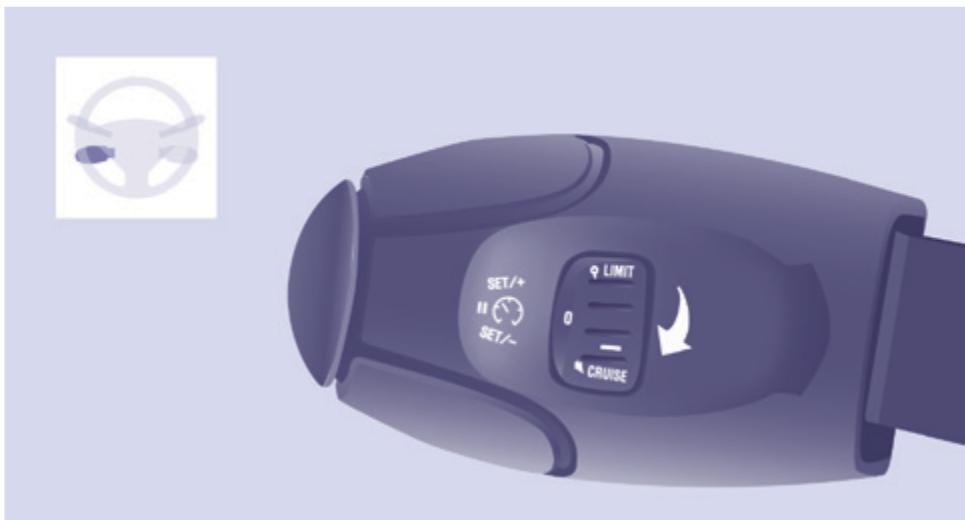

8. Commande du régulateur, limiteur de vitesse.
9. Platine de commandes, aide au stationnement, réglage du faisceau des projecteurs, ESC, Stop & Start.
10. Ouverture du capot moteur.
11. Reglage rétroviseur extérieur à commandes électriques.
    12.Barrette de commandes: I've-vitre.

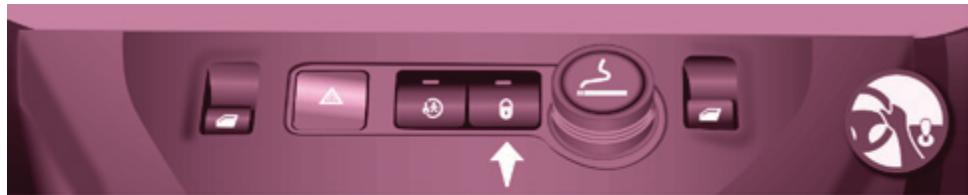

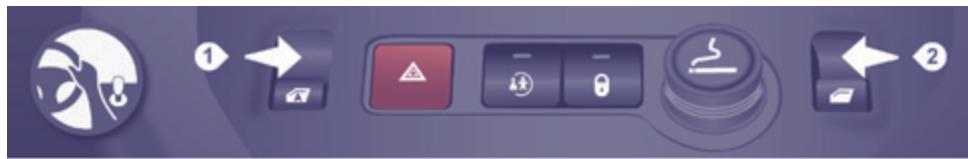

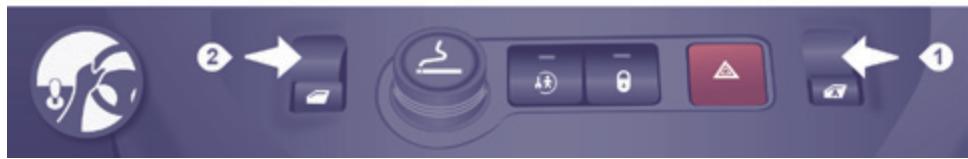

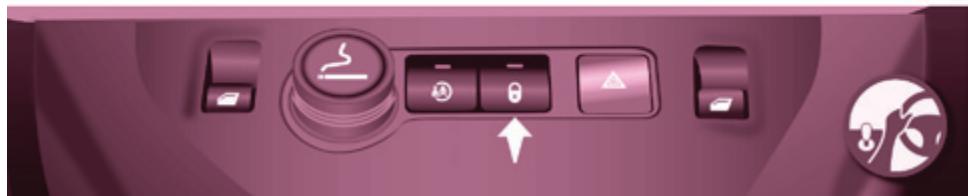

12. Barrette de commandes : signal de détrisse, condemnation centralisée, sécurité enfants.
13. Allume-cigares.
14. Commandes de chauffage-ventilation.
15. Vide-poches.
16. Grip Control.

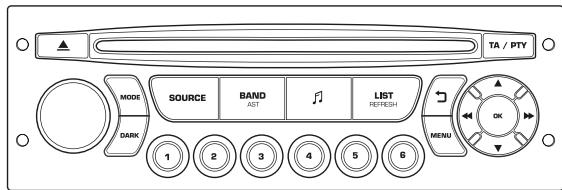

17. Autoradio.
18. Ecran.

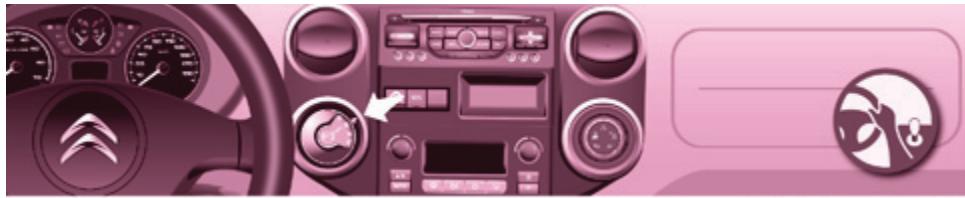

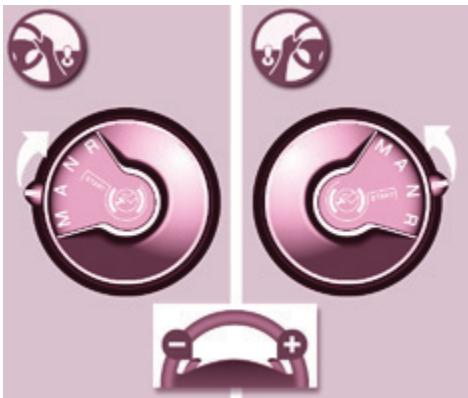

19. Commande boîte de vitesses manuelle pilotée.
20. Appel d'urgence ou d'assistance.

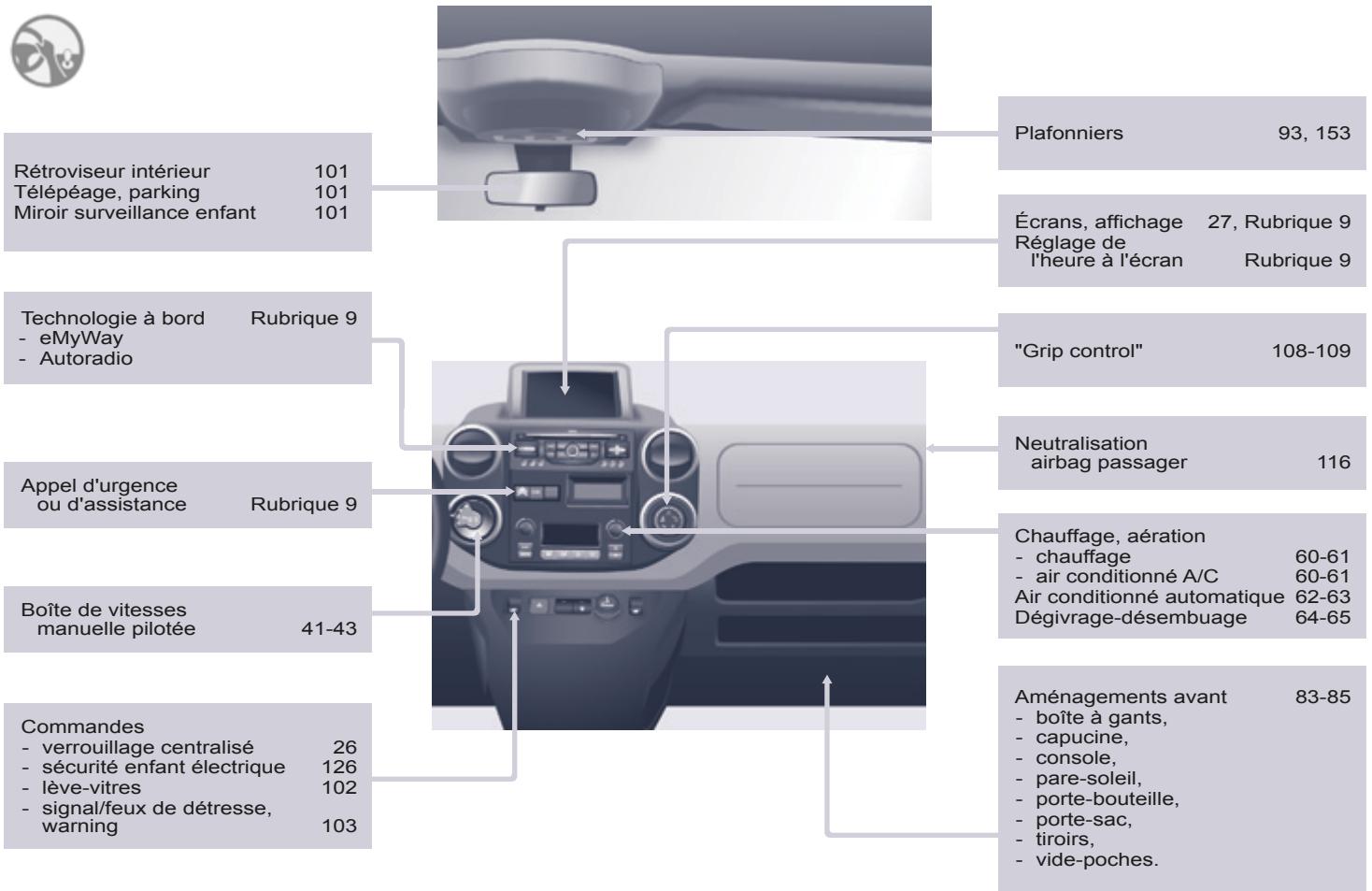

POSTE DE CONDUITE

1. Commande déclairage et indicateurs de direction.
2. Combiné avec afficheur.
3. Commandes d'essuie-vitre, lave-vitre, ordinateur de bord.
4. Contact.
5. Commande de l'autoradio.
6. Airbag conducteur, avertisseur sonore.
7. Réglage hauteur et profondeur du volant.
8. Commande du régulateur, limiteur de vitesse.
9. Platine de commandes, aide au stationnement, réglage du faisceau des projecteurs, ESC, Stop & Start.
10. Ouverture du capot moteur.
11. Réglage rétroviseur extérieur à commandes électriques.
    12.Barrette de commandes: I've-vitre.
12. Barrette de commandes : signal de détrisse, condamnation centralisée, sécurité enfants.
13. Allume-cigares.
14. Commandes de chauffage-ventilation.
    16.Vide-poches.
15. Grip Control.
16. Autoradio.
17. Ecran.
18. Commande boîte de vitesses manuelle pilotée.
19. Appel d'urgence ou d'assistance.

A l'intérieur

BIEN S'INSTALLER

0

Siège conducteur

Volant

Ajuster la hauteur et la profondeur du volant.

Rangements

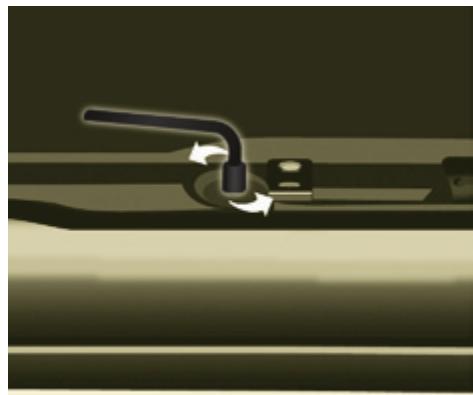

Les outils sont rangiés sous le siège gauche.

1. Réglage longitudinal.

2. En inclinaison.

3. En hauteur de l'assise.

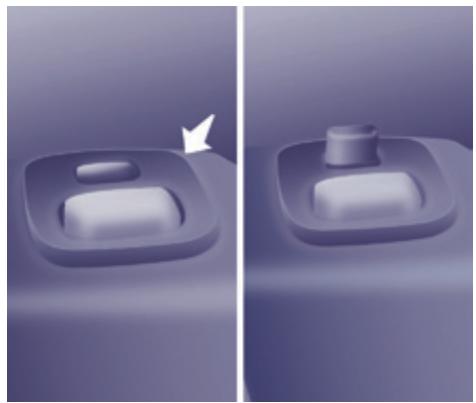

4. En hauteur et en inclinaison de l'appuiétête.

Ceintures de sécurité

Réglage en hauteur.

Verrouillage.

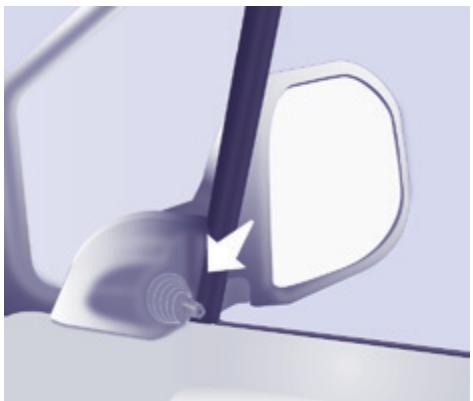

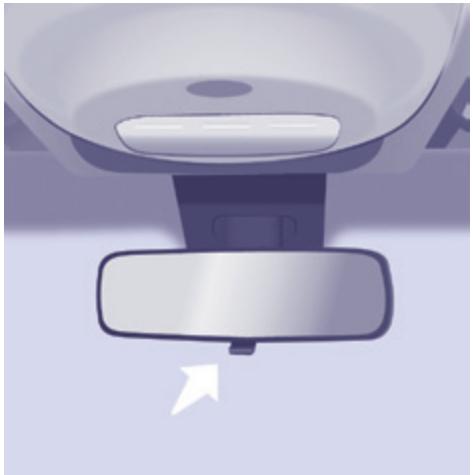

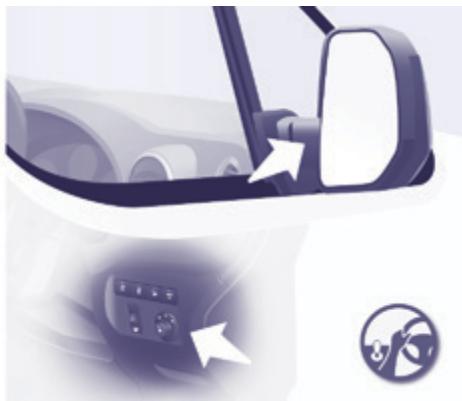

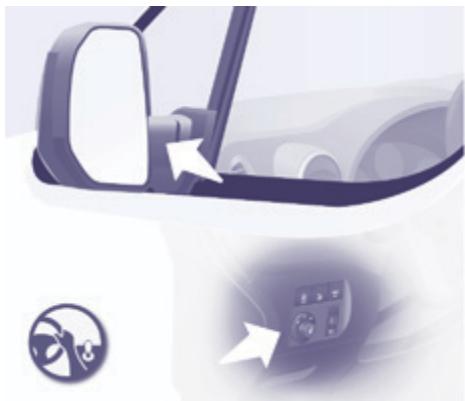

Retroviseurs

Réglages manuels.

Réglages électriques.

BIEN VOIR

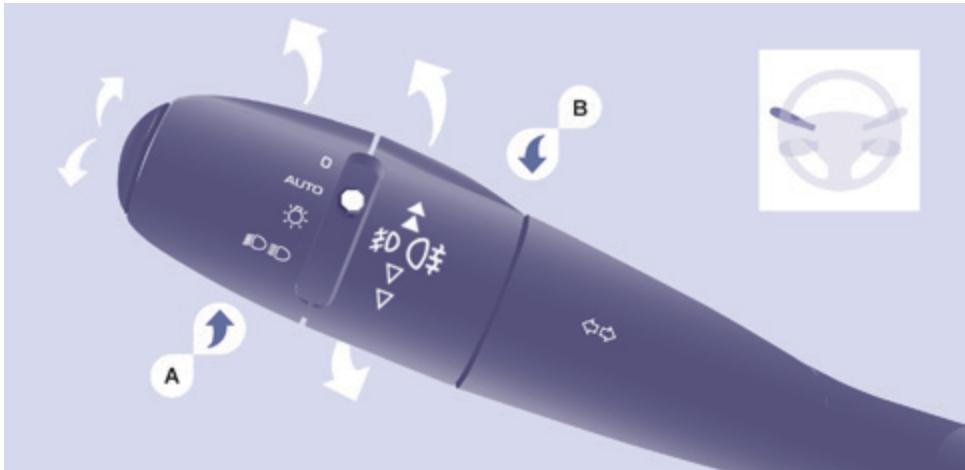

Commanded'éclairage

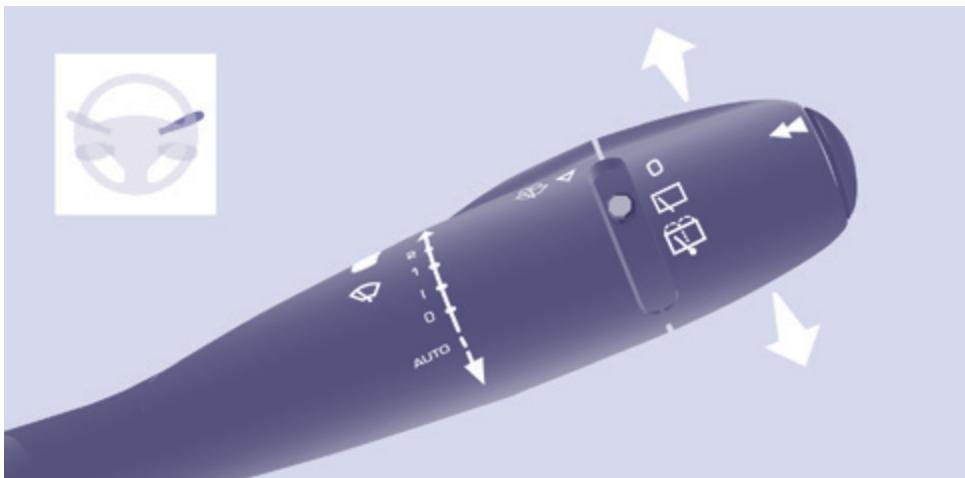

Commandedessuie-vitre

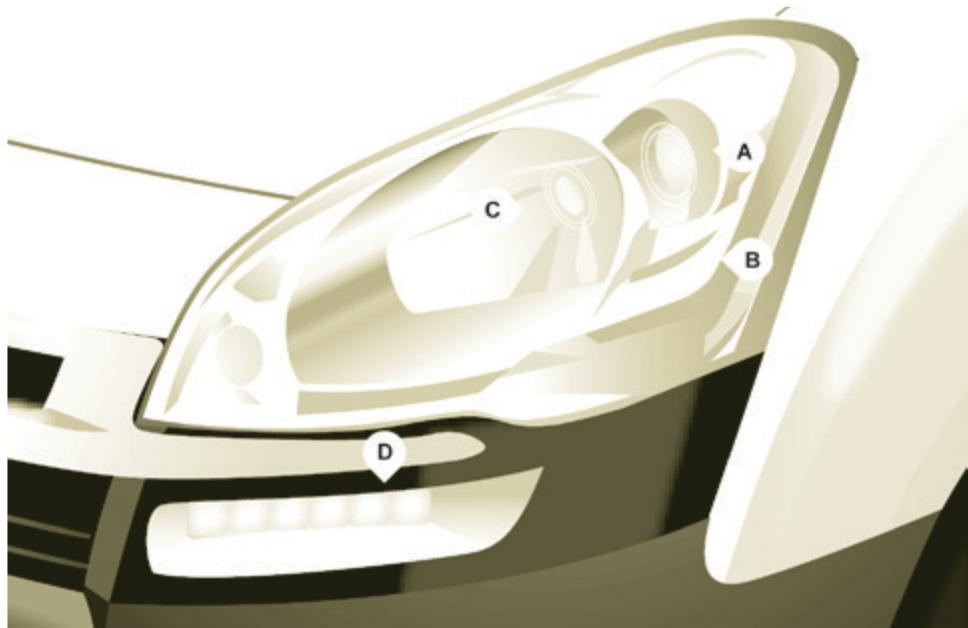

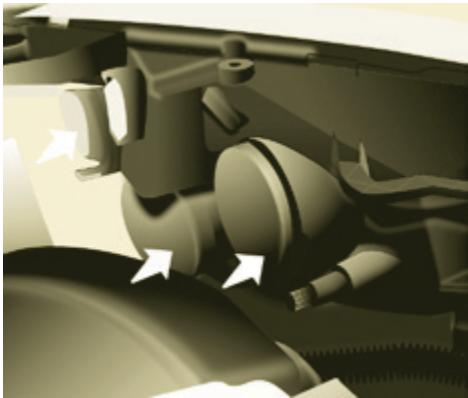

Changement de lampes

Feux éteints.

Feux de position.

2 rapide.
1 normal.
I intermittent.
0 arrêt.
balayage coup par coup.

Par mauvais temps ou par temps hivernal, assurez-vous que les feuves ne sont pas recouverts par de la boue ou de la neige.

Feux de route (bleu).

Feux de croissement (vert).

AUTO

AUTO, donnez une impulsion

à la commande vers le bas.

Réactive après une coupure

du contact supérieure à une minute.

3

52

AUTO, allumage

automatique des feu.

Fonction autoroute : une impulsion vers le haut ou vers le bas de la commande fera clignoter trois fois, l'indicateur de direction.

3

49

Position particulière de l'essuie-vitre avant

Dans la minute qui suit la coupure du contact, toute action sur la commande d'essuie-vitre positionne les balais le long des montants du pare-brise.

3

53, 160

BIEN CONDUIRE

La vitesse du vehicule doit etre supérieure a 40 km/h avec au moins le 4^e m e rapport engage.

3

54

La vitesse minimale à programmer est d'au moins 30 km/h.

3 57

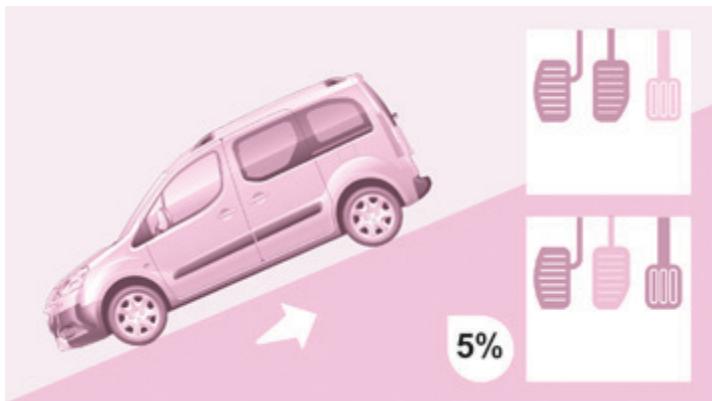

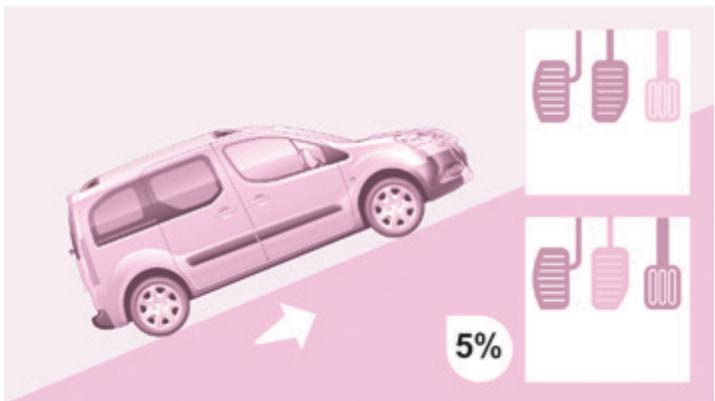

Dès que vous relâchéz la pédale de frein, vous avez environ 2 secondes sans recul et sans utiliser le frein de stationnement pour démarrer.

2 48

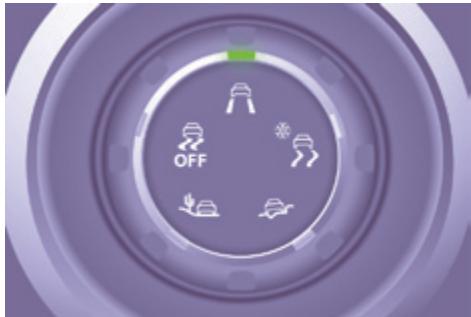

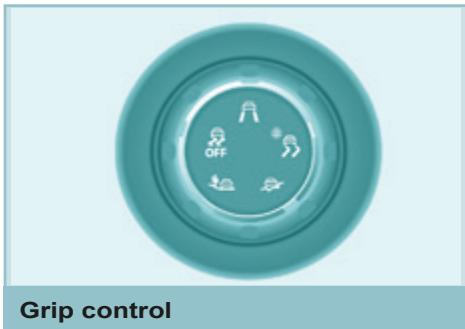

ESC (mode normal).

Neige.

Boue.

Sable.

ESC OFF.

9.3, 9.63

Appel d'urgence ou d'assistance

Ce dispositif de technologie embarquée permit d'envoyer un appel d'urgence ou d'assistance vers les plateformes CITROën dédiées.

9 1

ESPACEHABITACLE

9.42, 9.70

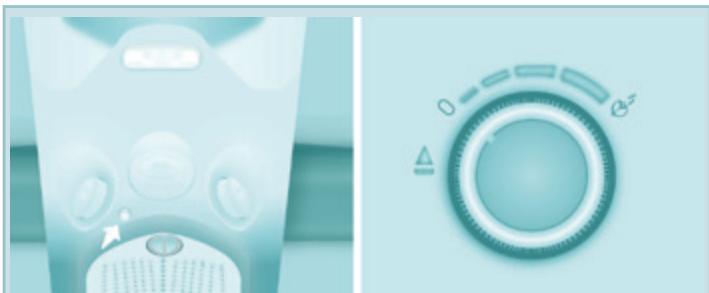

Accoudoir

En presence de la console d'appoint et d'un accoudoir, pour rabattre le siège passager en position tablette, déposez la console ou l'accoudoir.

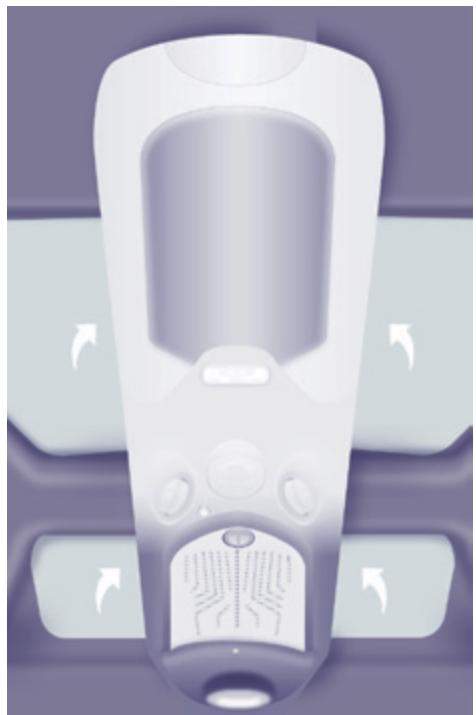

Toit Modutop, Parfumeur d'ambiance

Le pavillon de toit est multifonctions et prolonge la capucine.

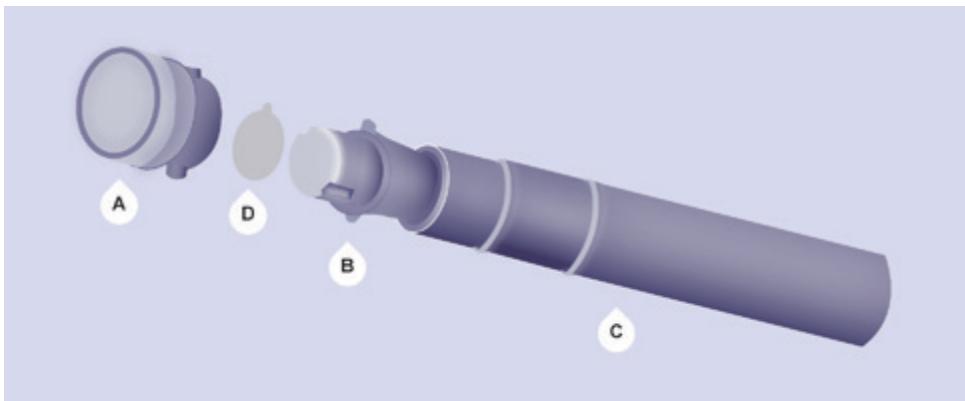

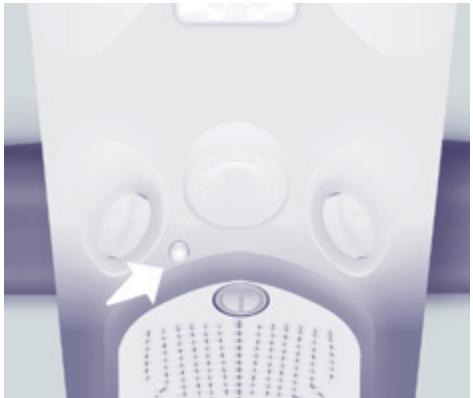

Le parfum d'ambiance est diffusé dans l'habitacle à partir des aérateurs du pavillon de toit.

AMÉNAGEMENTS ARRIÈRE

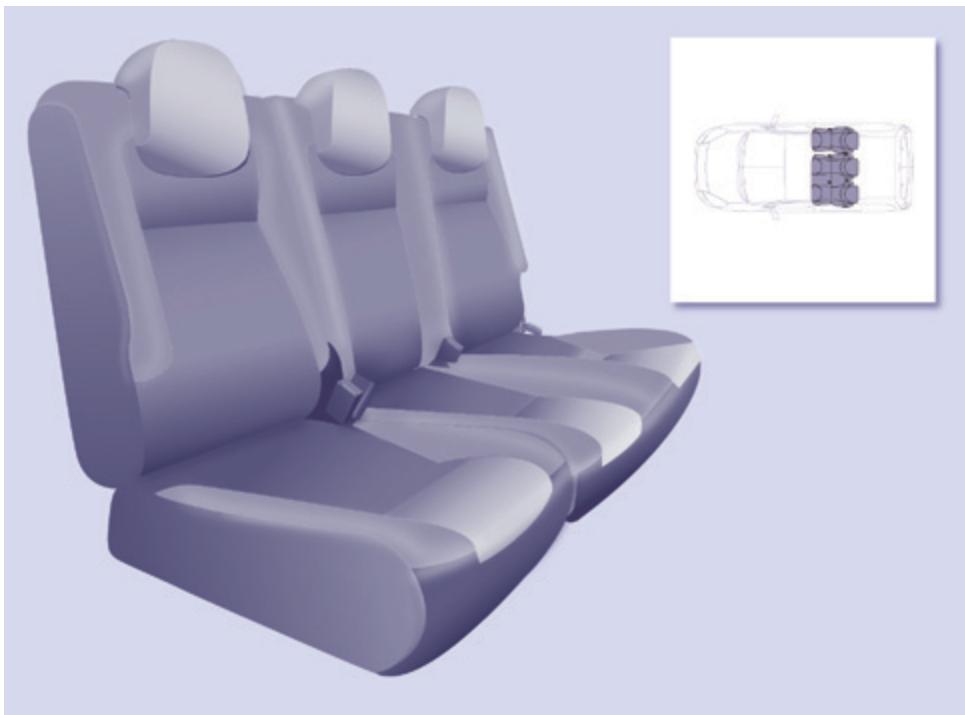

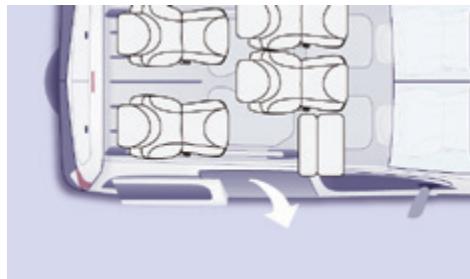

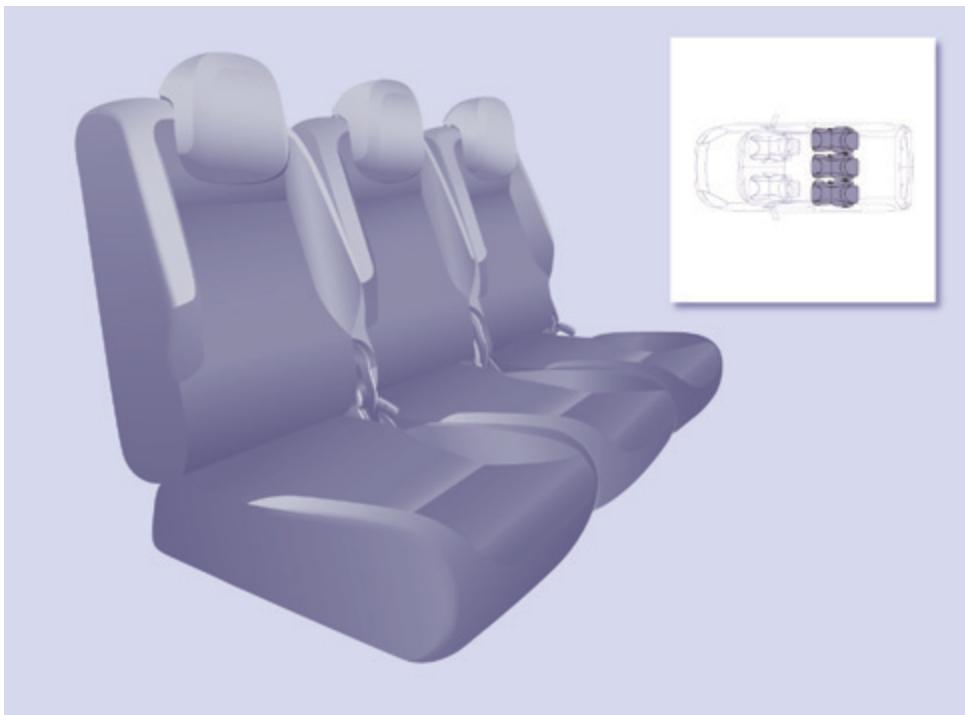

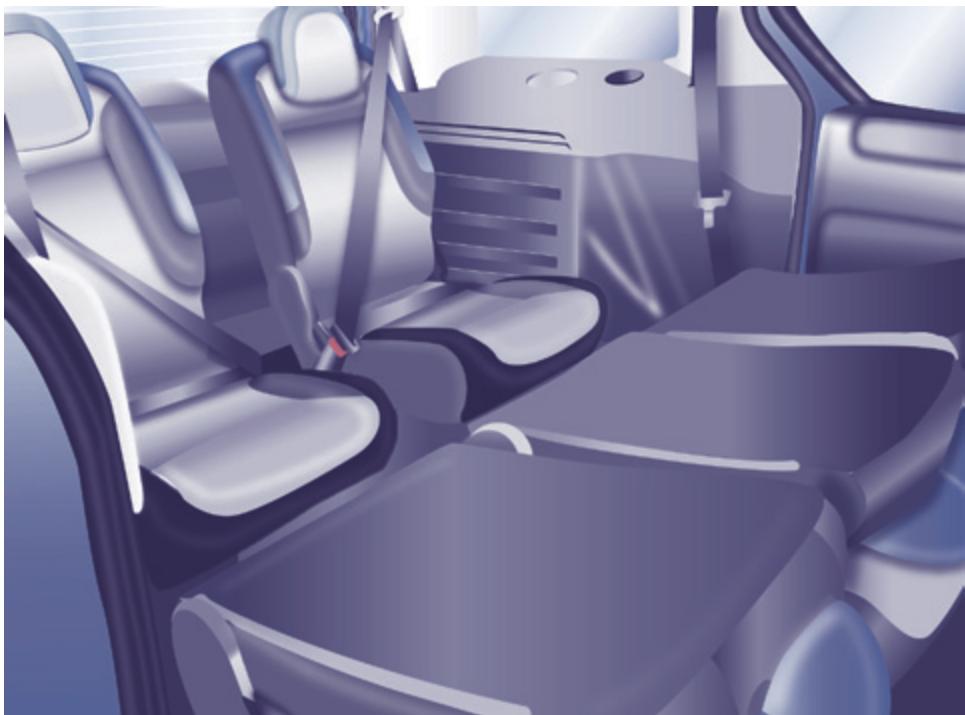

Sièges arrêté, 5 places

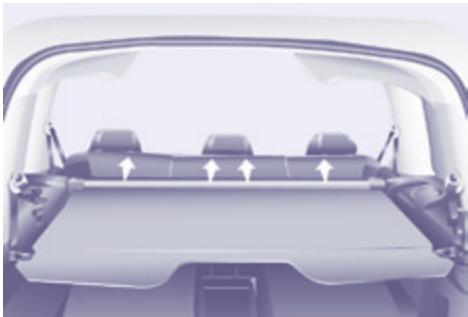

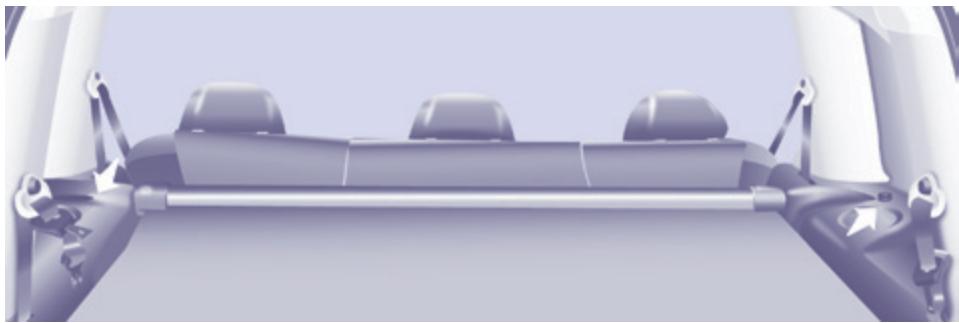

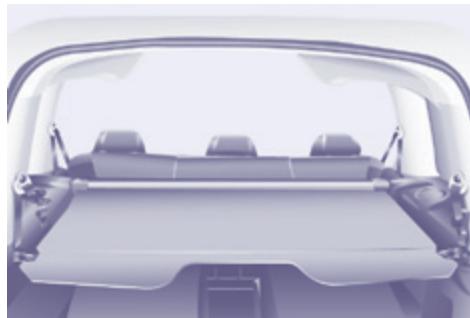

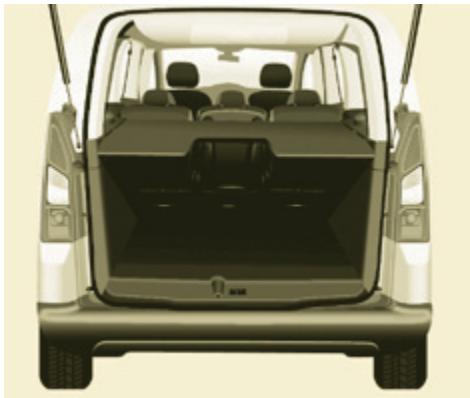

Cache-bagages, 5 places

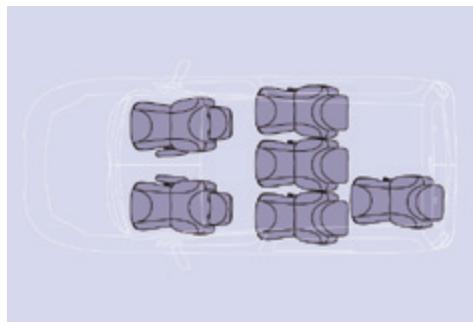

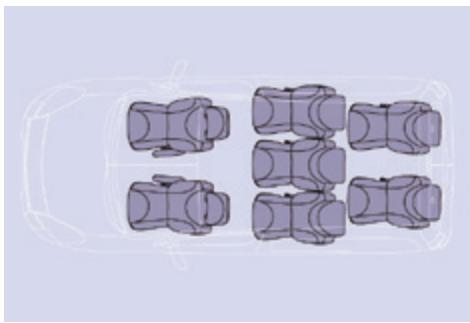

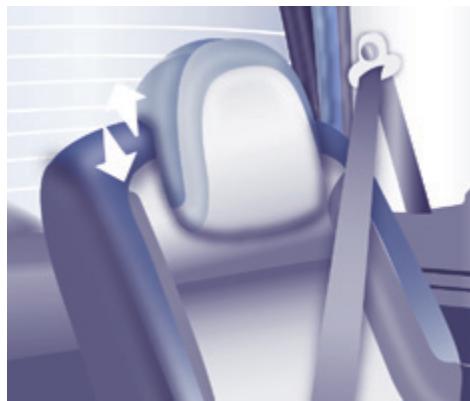

Sièges arrêté, 7 places

Cache-bagages, 7 places

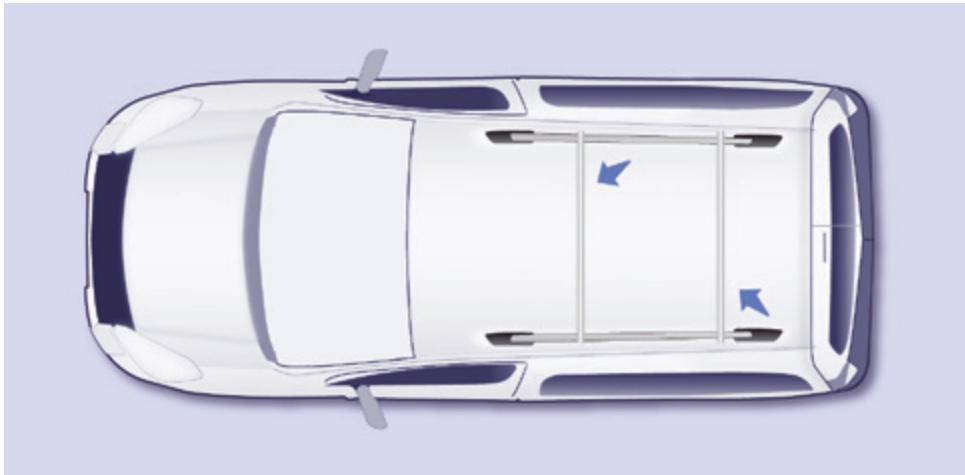

Charges maximales

Capucine: 5 kg.

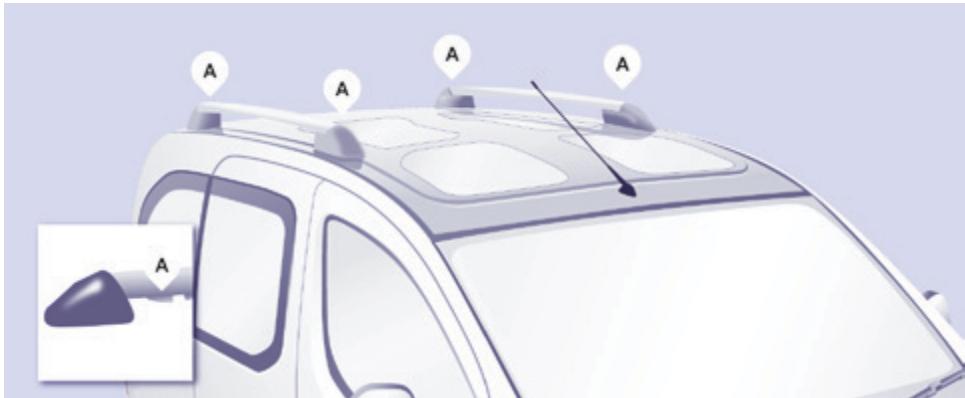

Toit Modutop :

rangements de la partie centrale : 6 kg,
- coffre:10kg,
- barres de toit placees en longitudinal ou en transversal : 35 kg.

Barres de toit transversales : 75 kg.

ENFANTS A BORD

Sécurité enfants porte latérale

4 126

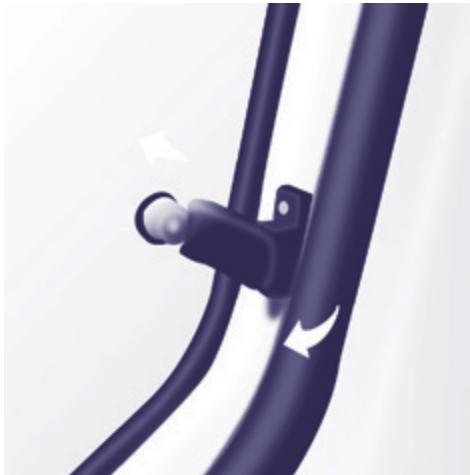

Miroir de surveillance

3 101

Sièges enfants

4 117

Antipuncture

3 102

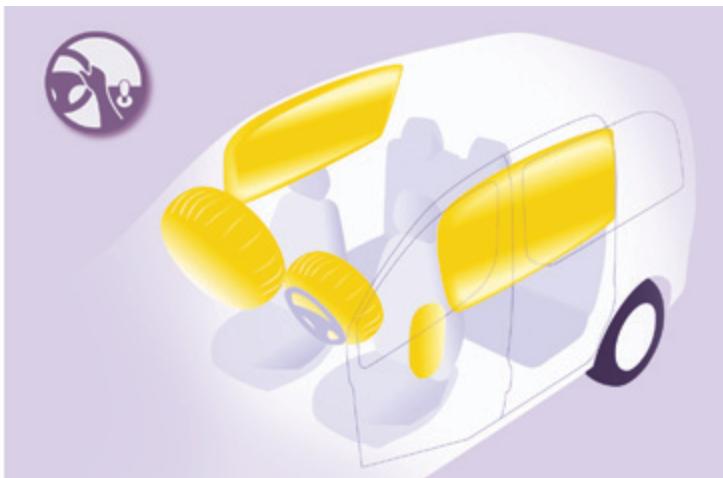

Neutralisation airbag

4 116

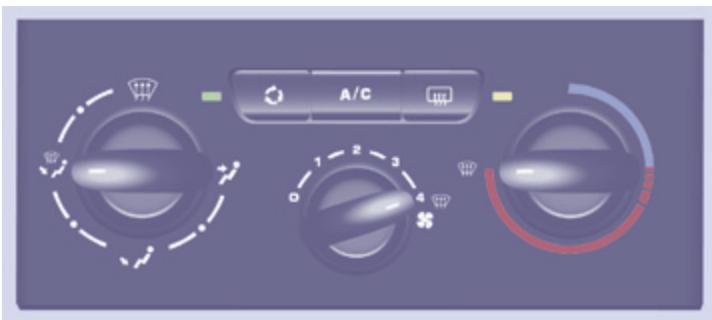

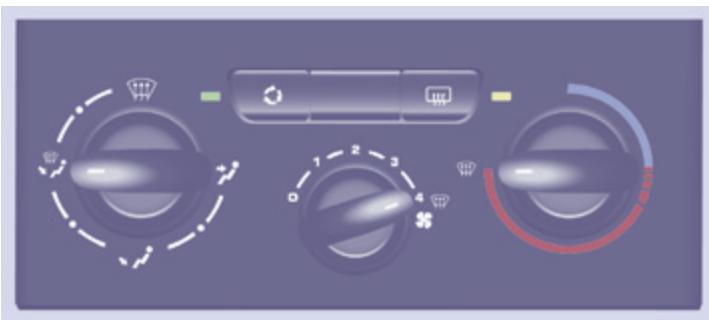

VENTILER

Chauffage

Air conditionné

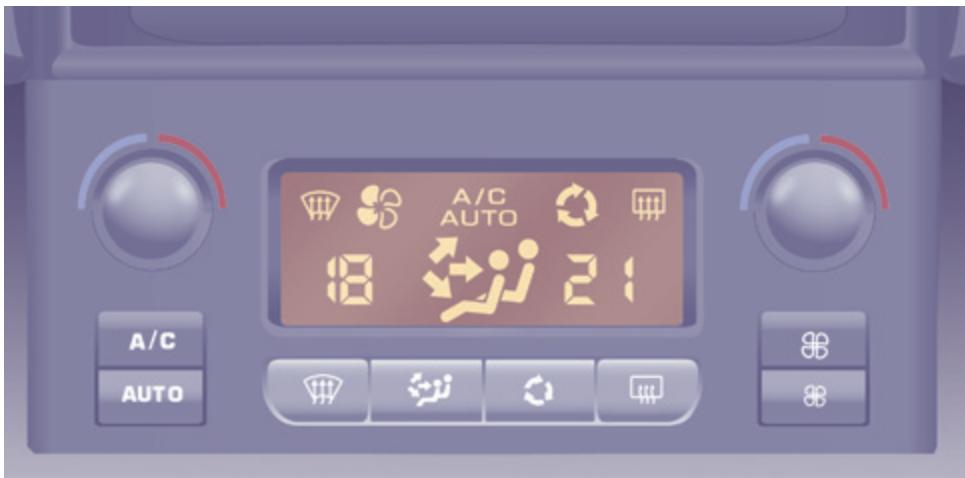

Air conditionné automatique

Conseils de réglages pour l'Air Conditionné Manuel

Pour une bonne utilisation du système, nous vous conseillons :

Si je veux du ...	Répartition d'air	Température	Débit d'air	Recirculation d'air	AC
Chaud					-
Froid					A/C

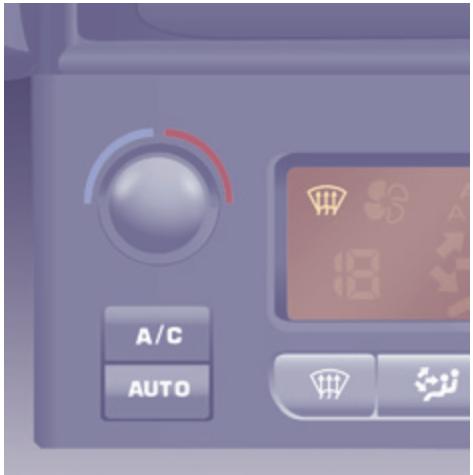

Dégivrage Désembuage	364

Avec l'Air Conditionné Automatique, il est conseilé de désir un fonctionnement AUTO, quel que soit le besoin.

Pensez à l'éteindreès que l'air ambiant vous convient.

ÉCO-CONDUITE

L'éco-conduite est un ensemble de pratiques au quotidien qui permet à l'automobiliste d'optimiser la consommation de carburant et l'émission de CO_2 .

Optimisez l'utilisation de votre boîte de vitesses

Avec une boîte de vitesses manuelle, démarrez en douceur et engagez, sans attendre, le rapport de vitesse supérieur. En phase d'accélération, passez les rapports assez tout.

Avec une boîte de vitesses automatique ou pilotée, privilégiez le mode automatique, sans appuyer fortement ni brusquement sur la pédale d'accéléateur.

L'indicateur de changement de rapport de vitesse vous invite à engager le rapport de vitesse le plus adapté : dés que l'indication s'affiche au combiné, suivez-la aussiôt.

Pour les vehicules Equipes d'une boite de vitesses pilotee ou automatique, cet indicateur n'apparait qu'en mode manuel.

Adoptez une conduite couple

Respectez les distances de sécurité entre les vehicules, utilisez le frein moteur只想 que la pedale de frein, appuyez progressivement sur la pedale d'accélérateur. Ces attitudes contribuent à economiser la consommation de carburant, à réduire le rejet de CO_2 et à attenuer le fond sonore de la circulation.

En condition de circulation fluide,
lorsque vous disposez de la
commande "Cruise" au volant,
sLECTIONnez le regulateur de vitesse a
partir de 40~km / h

Maïtrisez l'utilisation de vos équipements électriques

Avant de partir, si I'habitacle est surchauffé, aéréz-le en descendant les vitres et en ouvrant les aérateurs, avant d'utiliser l'air conditionné.

Au-delà de 50 km/h, remontez les vitres et laisses les aérateurs ouverts.

Pensez à utiliser les équipements perceptant de limiter la température dans l'habitacle (occulteur de tout ouvrant, stores...).

Coupez l'air conditionné, sauf si la régulation est automatique, dés que vous avez atteint la température de comport désirée.

Éteignez les commandes de dégivrage et de désembuage, si celles-ci ne sont pas générées automatiquement.

Arrétez au plus tout la commande de siege chauffant.

Ne roulez pas avec les projecteurs et les faux antibrouillard allumés quand les conditions de visibilité sont suffisantes.

Évitez de faire tourner le moteur, sur tout en hiver, avant d'engage la première vitesse ; votre vehiculeCHAFFE plus vite pendant que vous roulez.

En tant que passager, si vous évitez d'enchaîner vos supports multimédia (film, musique, jeu video...), vous participerez à limiter la consommation d'énergie électrique, donc de carburant.

Débranchez vos apparéils nomades avant de quitter le vehicule.

Limitez les causes de surconsommation

Répartissez les poids sur l'ensemble du vehicule ; placez vos bagages les plus lourds au fond du coffre, au plus pres des sièges arrêté.

Limitez la charge de votre vehicule et minimisez la résistance aérodynamique (barres de toit, galerie porte-bagages, porte-velos, remorque...). Préférez l'utilisation d'un coffre de toit.

Retirez les barres de toit, la galerie porte-bagages, après utilisation.

Dés la fin de la saison hivernale,
retirez les pneumatiques neige et remontez vos pneumatiques été.

Respectez les consignes d'entretien

Vérifiez régulierement et à froid la pression de gonflage de vos pneumatiques, en vous reférant à l'étiquette située sur l'entrée de porte, côte conducteur.

Effectuez cette vérification plus particulièrement :

• avant un long déplacement,
• à chaque changement de saison,
• après un stationnement prolongé.

N'oubliez pas également la roue de secours et les pneumatiques de la remorque ou de la caravane.

Entretenez régulierement votre vehicule (huile, filtré à huile, filtré à air, filtré habitacle...) et suivez le calendrier des opérations préconisées dans le carnet d'entretien et de garanties.

Au moment du remplissage du réservoir de carburant, n'insistez pas au-delà de la 3^eme coupure du pistonet, vous évitez le débordement.

Au volant de votre vehicule neuf, ce n'est qu'après les 3000 premiers kilomètres que vous constaterez une meilleure régulariè de votre consommation moyenne de carburant.

OUVERTURES CLÉ

Elle permet de verrouiller et déverrouiller les serrures du vehicule, d'ouvrir et fermer le bouchon du réservoir de carburant, ainsi que de mettre en route et d'arrêter le moteur.

TELECOMMANDE

Déverrouillage centralisé

Un appui sur cette commande permet de déverrouiller l'ensemble des ouvrants de votre vehicule.

Les indicateurs de direction clignotent 2 fois.

Verrouillage centralisé

Un appui sur cette commande permet de verrouiller l'ensemble des ouvrants de votre vehicule.

Les indicateurs de direction clignotent une fois.

Si I'une des portes est ouverte ou mal fermée, le verrouillage centralisé ne s'effectue pas.

Super-verrouillage

Une deuxieme pression sur le cadenas fermé de la télécommande dans les cinq secondes qui suivent le verrouillage, change celui-ci en supernverrouillage.

Il est signalé par l'allumage fixe des feuels indicateurs de direction pendant deux secondes environ.

Le super-verrouillage rend inopérantes les poignées d'ouvertures extérieures et interieures des portes : ne laissez personne à l'intérieur du vehicule quand celui-ci est super-verrouillé.

Si le super-verrouillage est actionné de l'intérieur du vehicule avec la télécommande, celui-ci passera en verrouillage simple au démarrage du vehicule.

Repliage / dépliage de la partie clé

Appuyez sur ce bouton pour
sortir la clé de son logement.
Pour replier la clé, appuyez
sur ce bouton chromé
puis rabattre la clé dans le

boitier. Si vous n'appuyez pas sur le bouton, vous pourriez endommager le mecanisme.

Du bon usage

Veillez à ne pasmettre la télécommande en contact avec de la graisse, poussiere, plue ou dans un environnement humide.

Un objet lourd accroché à la clé (portecclés, ...) pesant sur l'axe de la clé dans le contacteur, peut engendrer un dysfonctionnement.

TELECOMMANDE

Changement de la pile

Pile ref.: CR1620 / 3 volts.

L'information "pile usée" est donnée par un signal sonore, accompné d'un message sur l'écran.

Pour remplacer la pile, déclippez le boftier à l'aide d'une pièce de monnaie au niveau de l'anneau.

Si après un changement de pile, la télécommande est inopérante, effectuez une procédure de réinitialisation.

Il y a risque d'endommagement si la pile de remplacement n'est pas conforme.

N'utilisez que des piles identiques ou de type équivalent à celles préconisées par le réseau CITROEN.

Ne jetez pas les piles de télécommande, elles contiennent des métaux nocifs pour l'environnement.

Déposez-les dans le réseau CITROën, ou à tout autre point de collecte agrée.

Réinitialisation de la télécommande

Après un changement de la pile ou un débranchement de la batterie, vous devrez peut-être réinitialiser la télécommande.

Attendez au moins une minute avant d'utiliser la télécommande.

Insérez la clé dans le contacteur avec les boutons (cadenas) de la télécommande face à vous.

Mettez le contact.

Dans les dix secondes, appuyez sur le cadenas de verrouillage pendant au moins cinq secondes.

Coupez le contact.

Attendez au moins une minute avant d'utiliser la télécommande.

La télécommande est de nouveau opérationnelle.

ANTIDÉMARRAGE ÉLECTRONIQUE

Toutes les clés contiennent un dispositif d'antidémarrage électronique.

Ce dispositif verrouille le système d'alimentation du moteur. Il s'active automatiquement lorsque la clé est retiree du contact.

Apressvoirmislecontact，undialoguesesétablitentrelacléetledispositifd'antidémarragélectronique.

La partie métallique de la clé doit être correctement dépliée pour un bon dialogue.

En cas de perte des clés

Rendez you dans le réseau CITROën avec la carte grise du vehicule et votre piece d'identité.

Le reseau CITROEN pourra recupérer le code clé et le code transpondeur pour commander le renouvellement de la clé.

Du bon usage

N'apportez aucune modification au système d'antidémarrage électronique. Une manipulation de la télécommande même dans votre poche peut provoquer le déverrouillage involontaire des portes.

L'utilisation simultanée d'autres
appareils à haute fréquence
(téléphones mobiles, alarmes
domestiques...), peut perturber
momentanément le fonctionnement de
la télécommande.

La télécommande ne peut pas fonctionner tant que la clé est dans l'antivol, même contact coupé.

Lors de l'achat d'un vehicule d'occasion :

• faites effectuer une mémorisation des clés par le réseau CITROEN, afin d'être sur que les clés en votre possession sont les seules qui permettent la mise en route du vehicule.

Lorsque you quittez le vehicule, verifiez que les yeux sont eteints et ne laissez aucun objet de valeur en evidence.

Par mesure de sécurité (enfants à bord), retirez la clé de l'antivol en quittant le vehicule, même pour une courte durée.

ALARME

Si vous vécique est équipe, elle réalise deux types de protection :

perimétrique, elle retentit en cas d'ouverture d'une porte avant/ arrêté ou du capot.
- volumétrique, elle retentit en cas de variation du volume dans l'habitaté (bris de vitre ou déplacement à l'intérieur).

Si votre vehicule est équipé d'une cloison de séparation, la protection volumétrique n'est pas active dans l'espace de chargement.

Fermeture du vehicule avec alarme completé

Activation

• Coupe le contact et sortie du vehicule.
• Activez l'alarme dans les cinq minutes qui suivent votre sortie du vehicule, en effectuant un verrouillage ou un superverrouillage, à l'aide de la télécommande. La diode rouge, située sur le bouton, clignote toutes les secondes.

Neutralisation

• Déverrouillez le vehicule à l'aide de la télécommande ou mette le contact, la diode rouge s'éteint.

Fermetre du vehicule avec alarme périmétrique seule

Pendant votre absence, si vous désirez laisser une vitre entrouverte ou un animal à l'intérieur du vehicule, vous devez opter pour le type de protection périmétrique seulement.

Coupez le contact.

Avant dix secondes, appuyez sur le bouton jusqu'à l'allumage fixe de la diode rouge.

Sortez du vehicule.
- Avant cinq minutes, activez l'alarme en effectuant un verrouillage ou un super-verrouillage, à l'aide de la télécommande (la diode rouge clignote toutes les secondes).

Déclenchement

La sirène retentit, les feuels indicateurs de direction clignotent pendant environ 30 secondes et la diode rouge clignote rapidement.
- Pour l'éteindre, insérez la clé et mettez le contact.

Après dix déclenchements consécutifs (au onzième) l'alarme est désactivée. Reprendre les règles de l'activation.

Fermeture du vehicule sans alarme

• Insérez la clé dans la serrure de la porte conducteur et verrouiller-la.

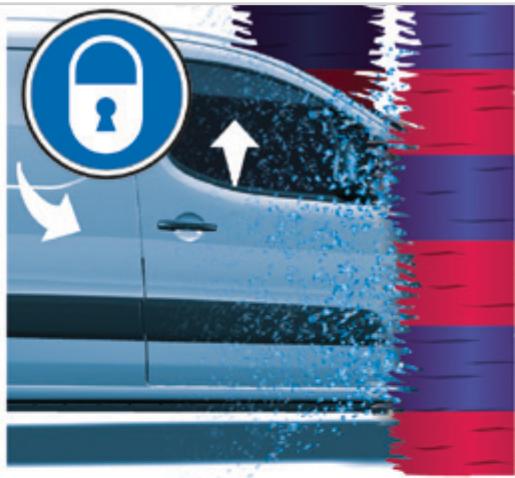

Pour le lavage de votre vehicule, n'active pas l'alarme.

Panne de télécommande

Lorsque l'alarme est activée, mais que la télécommande ne fonctionne plus :

• Déverrouillez les portes avec la clé et ouvrez la porte. L'alarme se déclenché.
• Mettez le contact dans les dix secondes. L'alarme se désactive.

Dysfonctionnement

A la mise du contact, si la diode rouge reste allumée, pendant dix secondes, la sirené a un défaut de connexion.

Consultez le réseau CITROEN pour verification du système.

Activation automatique

Selon le pays de commercialisation, l'alarme s'active automatiquement environ 2 minutes après la fermeture de la dernière porte.

Afin d'eviter le déclenchement de l'alarme lors de l'ouverture d'une porte, il est impératif d'appuyer à nouveau sur le bouton de déverrouillage de la télécommande.

N'apportez aucune modification au système d'alarme, cela pourrait engendrer des dysfonctionnements.

PORTES AVANT

De l'extérieur

Utilisez la télécommande pour verrouiller/déverrouiller le vehicule. Insérez la partie métallique de la clé dans la serrure côte conducteur, si la télécommande est inactive.

De l'intérieur

Utilisez la commande d'ouverture de porte pour déverrouiller et ouvrir la porte concernée.

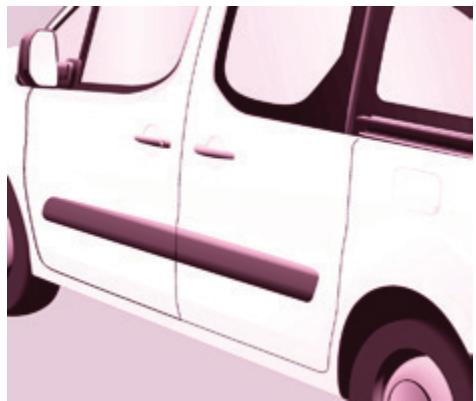

PORTES LATERALES COULISSANTES

De l'extérieur

Tirez la poignée vers vous puis vers l'arrière et ouvré la porte latérale en accomplignant le coulissement arrière jusqu'à dépasser le point de résistance pour la maintainir ouverte.

Un système mécanique empêche l'ouverture de la porte latérale gauche lorsquela trappe à carburant est ouverte.

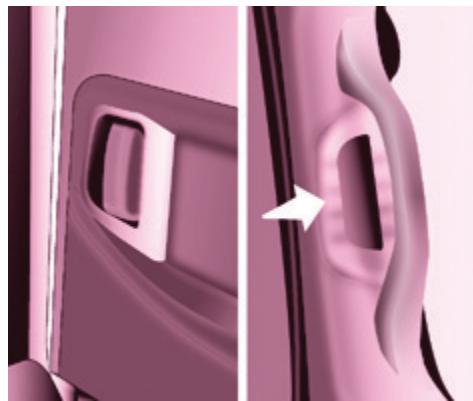

De l'intérieur

Déverrouillez par cette poignée et ouvre la porte latérale en accompagnant le couilissement arrière jusqu'au point de résistance. Passez ce point pour maintainir la porte ouverte.

Refermez la porte latérale par la poignée pour amorcer le coulissement et passer le point de résistance. Ensuite, aidez-vous de l'empreinte formée sur le haut du montant de porte pour l'accompagner jusqu'àu verrouillage.

N'utilise pas la poignee de maintien pour coulisser la porte.

Du bon usage

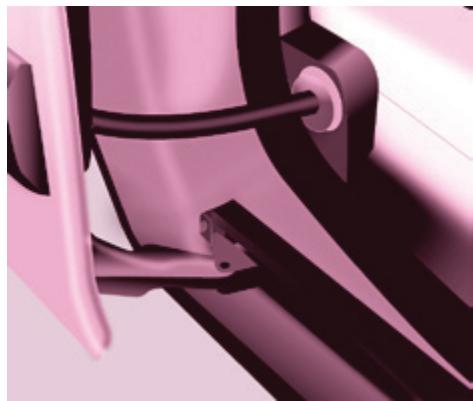

Attention à ne pasencerl'espace du guide au plancher, pour le bon couilissement de la porte.

Si vous véchicule est situé dans une pente, accompagne le couilissement de la porte latérale. En effet, la porte pourrait s'ouvrir ou se fermer plusrapidement du fait de l'inclinaison du terrain et risquérer d'entrainer des blessures.

Pour des raisons de sécurité et de fonctionnement, ne roulez pas portes laterales coulissantes ouvertes.

Intervention en cas de panne batterie

Portes passager avant et laterales

En cas de dysfonctionnement de la batterie ou du verrouillage centralisé, utilisez le verrou pour verrouiller mécaniquement les portes.

Pour ouvrir la porte et sortir du vehicule, tirez sur la commande intercule.
Pour verrouiller la porte, insérez la clé dans le verrou, situé sur le chant de porte, puis tournez-la d'un huitieme de tour.

Porte conducteur

Insérez la clé dans la serrure,
puis tournez-la vers la droite pour
verrouiller ou à gauche pour la
déverrouiller.

VOLET ARRIÈRE

De l'extérieur

Le verrouillage/déverrouillages'effectue avec la télécommande.

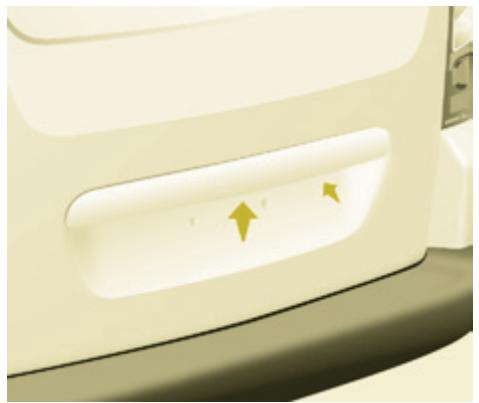

Pour l'ouvrir, actionnez la commande sous l'enjolivre puis soulevez le volet. Une dragonne est à votre disposition pour referrer le volet en position haute.

Accompagne la fermetre du volet jusqu'au point d'équilibre de sa course puis appliquez une dernière impulsion au volet pour qu'il se ferme complètement.

De l'intérieur

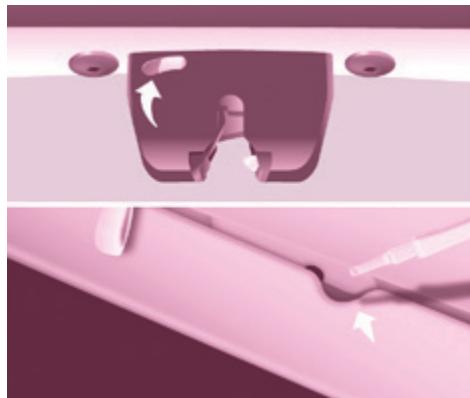

Commande de secours

En cas d'incident de fonctionnement du déverrouillage centralisé, elle permet de décondamner le volet arrêté par l'intérieur.

Introduisez un petit tournevis dans l'orifice, entre la porte et le plancher. Pour déverrouiller la serrure, déplaceze le loquet vers la gauche et ensuite poussez le volet.

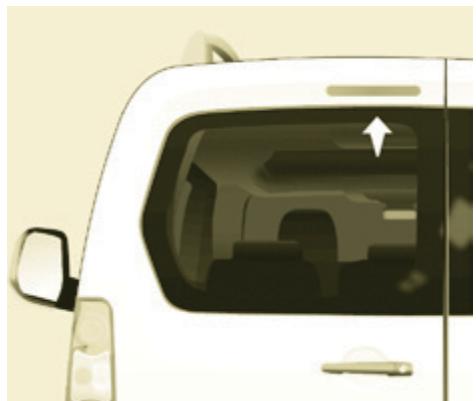

Lunette de volet

La lunette ouvrante vous permit d'acceder directement à l'arrière du vehicule, sans avoir à ouvrir le voit.

Ouverture

Après déverrouillage du vehicule à l'aide de la télécommande ou de la clé, appuyez sur la commande et souveze la lunette arrête pour l'ouvrir.

Fermetre

Refermez la lunette arrêté en appuyant au centre de la vitre jusqu'à la fermeture complète.

Le volet arrête et la lunette de volet ne peuvent pas etre ouverts simultanement afin d'eviter d'endommager la vitre et la lunette elle-même.

PORTES ARRIÈRE BATTANTES

Les portes battantes arrêtè sont asymétriques (2/3 - 1/3), avec le petit côté à droite.

Elles sont équipées d'une serrure centrale.

De l'extérieur

Pour ouvrir, tirez la poignée vers vous.

Tirez le levier pour ouvrir la portedroite.

Pour fermer, commencez par la portedroite puis fermez la porte gauche.

Avec le volet arrrière de pavillon, le pare-chocs arrêté a été renforcé pour servir de marche-pied, lors de l'accès dans le vehicule.

Lors d'un stationnement avec les portes arrirée ouvertes à 90^ , celles-ci masquent les faux arriere. Afin de signaler votre position aux usagers, circulant dans le même sens qui pouraient ne pas avoir remarqué votre arrêt, utilisez un triangle de présignalisation ou tout autre dispositif prescrit par la législation et réglementation de votre pays.

Pratique

Il est possible de rouler porte droite ouverte afin de facilititer le transport de charge longue. La porte gauche est maintainue fermée par le verrou "jaune" distinctif, positionné en pied de porte. Cette porte fermée ne doit pas servir d'arrêt de charge.

Rouler porte droite ouverte est une intolerance. Respectez les codifications de sécurité d'usage, pour attirer l'attention des autres conducteurs.

Ouverture à environ 180^

Un système de tirant permet de porter l'ouverture d'environ 90^ à environ 180^ .

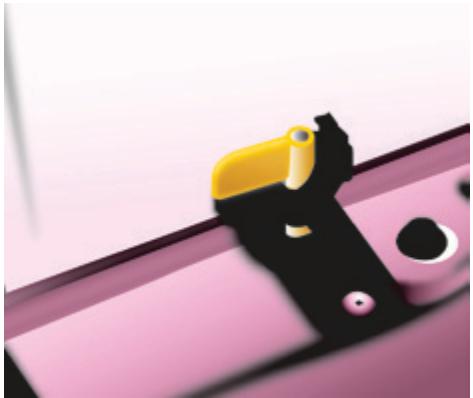

Tirez la commande jaune quand la porte est ouverte.

Le tirant reprendra son accrochage automatiquement à la fermeture.

De l'intérieur

Tirez la poignée vers vous pour ouvrir la porte gauche.

GIRAFON

Ce volet arrêté de pavillon de tout n'est compatible qu'avac les portes battantes.

Pour ouvrir le girafon :

• relevez la palette noire de la genouillere,
  soulagezla genouillere en appuyant sur le girafon (vers le bas) puis degagezle crochet,
• soulevez le girafon,
• dépassez le point de résistance pour bloquer le girafon avec les bequilles de maintain.

Ne roulez jamais sans les bequilles mises en place.

Pourfermerlegirafon:

• vérifie le bon verrouillage de la barre d'appui,
• abaissez le girafon,

• tout en appuyant sur le girafon (vers le bas), prenez les deux bouches du dessort puis placez le crochet dans son logement,

• abaissez la palette noire pour verrouiller le girafon.

Le verrouillage du girafon permet un bon placage sur le joint et garantit une étanchéité avec une absence de bruit.

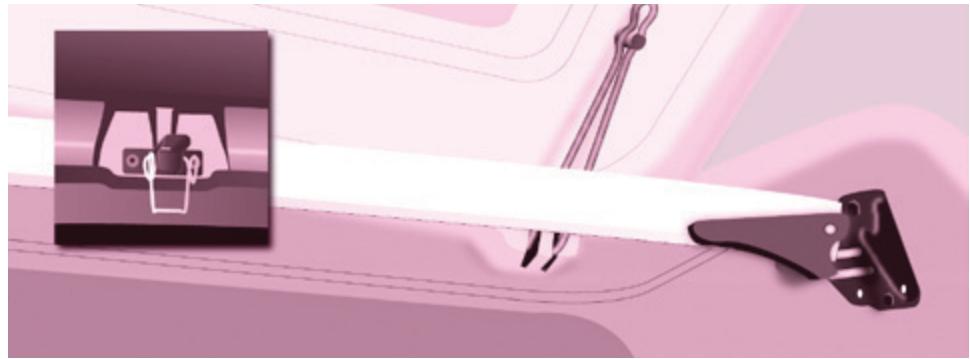

Barredappui

Vous disposez d'une barre d'appui pour transporter des charges longues, après ouverture du girafon.

Rabattez la barre d'appui en soulevant le levier.

Accompagnez-la jusqu'au montant de porte.

Maintenez les charges longues à transporter, soulevez-les et repositionnez la barre d'appui d'une seule main.

Assurez-vous du bon verrouillage en appuyant sur la poignée vers le bas jusqu'à passer le point dur et attache solidement les charges.

Les supports lateraux peuvent etre utilisés comme points d'accrochage.

N'attachez jamais les charges au girafon.

Le pare-chocs arrêté a été renforcé pour servir de marchepied, lors de l'accès dans le vehicule.

Ne roulez jamais sans la barre d'appui en place.

Les portes arrirée se verrouillent uniquement avec la barre d'appui installee.

Lorsque le girafon est ouvert, faites attention dans les passages avec une hauteur limite.

N'appuyez jamais de charges directement sur les portes arrriere.

Respectez les codifications d'usage, pour attirer l'attention des autres conducteurs.

Réservez l'utilisation du girafon aux distances courtes.

CONDAMNATION CENTRALISÉE

Un premier appui permet le verrouillage centralisé du vehicule, lorsque toutes les portes sont fermées.

Un second appui permet le déverrouillage centralisé du vehicule.

La commande est inactive lorsque le vehicule a ete verrouill e par la telecommande ou la cie de l'extérieur.

L'ouverture des portes est toujours possible de l'intérieur.

La diode de commande :

• clignote lorsque les ouvrants sont verrouillés à l'arrêt et moteur arrêté,
• s'allume lorsque les ouvrants sont verrouillés et à partir de la mise du contact.

Rouler avec les portes verrouillées peut donc l'acces des secours dans l'habitacle plus difficile en cas d'urgence.

Sécurité anti-aggression

Verrouillage en roulant

Au démarrage du vehicule,ès que vousatteignez environ 10km / h le systèmeverrouillelesportes.Un bruit caractéristique de fermeture centralisée retentit.La diode de la commande en façade centrale de planche de bord est allumée.

En cours de trajet, toute ouverture de porte entraine le déverrouillage total du vehicule.

Activation / désactivation de la fonction

Contact mis, effectuez un appui long sur ce bouton pour activer ou neutraliser la fonction.

Témoin ouverture

Si ce témoin s'allume, vérifie la bonne fermeture de l'ensemble des ouvrants de votre vehicule.

POSTE DE CONDUITE

COMBINÉ

Cadrans

1. Compteur kilométrique / miles.
2. Afficheur.
3. Niveau de carburant, température du liquide de refroidissement.
4. Compte-tours.
5. Remise à zéro du compteur kilométrique journalier / de l'indicateur d'entretien.
6. Rheostat d'éclairage du combiné.

Afficheurs

• Limiteur / régulateur de vitesse.
• Kilomètres / Miles parcours.
• Indicateur d'entretien, indicateur de niveau d'huile moteur, kilomètres / miles total.
• Présence d'eau dans le filtré à gazole.
• Préchauffage diesel.

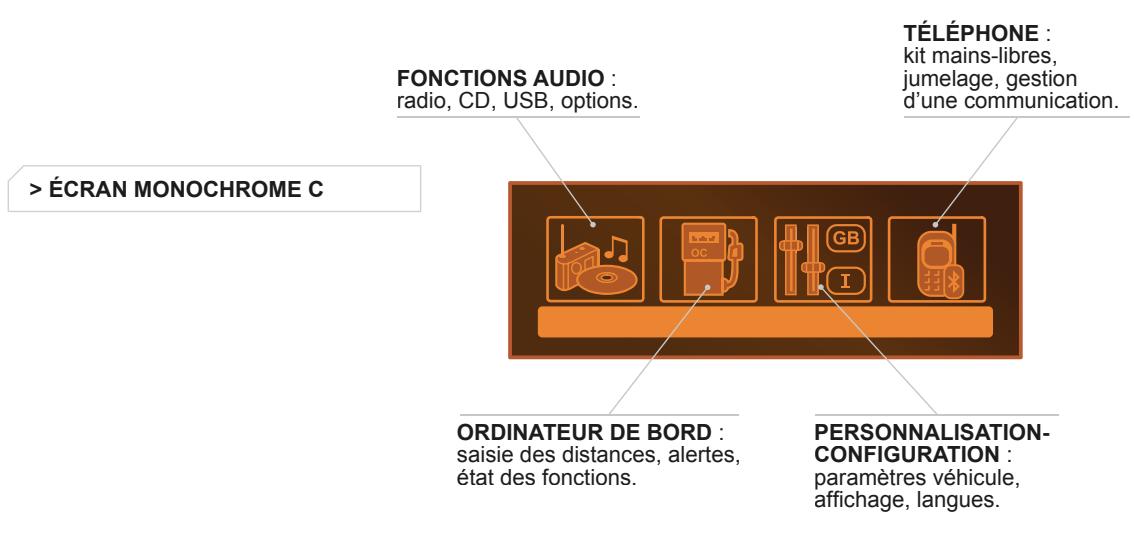

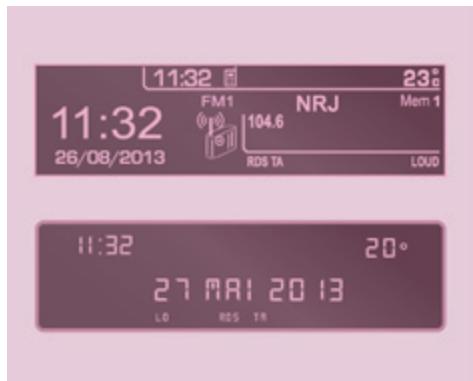

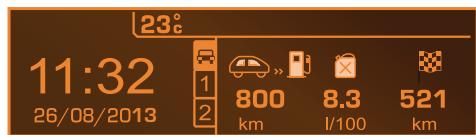

Écrans

Les informations sont presentées à bord du vehicule sous des formats d'affchage différents selon l'équipement du vehicule.

Combé sans écran

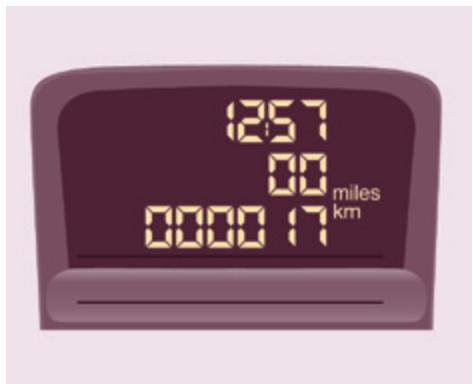

RéGLAGE DE L'HEURE

Console centrale sans écran

Pour régler l'heure de la montre, utilisez le bouton gauche du combiné puis réalisez les manipulations dans l'ordre suivant :

• tournez vers la gauche : les minutes clignotent,
• tournez vers la droite pour augmenter les minutes (maintenir le bouton vers la droite pour un défilament rapide),

• tournez vers la gauche : les heures clignotent,

• tournez vers la droite pour augmenter les heures (maintenir le bouton vers la droite pour un défilament rapide),

• tournez vers la gauche : 24H ou 12H s'affichent,
• tournez vers la droite pour sélectionner 24H ou 12H,
• tournez vers la gauche pour finir la mise à l'heure.

Après environ 30 secondes sans action, l'afficheur revient à l'affichage courant.

Console centrale avec écran

La série d'affichage -heure est liée selon modele (version). L'accès au réglage de la "Date" n'est actif que lorsque la version du modele propose une date en toutes lettres.

Pour régler l'heure et la date qui s'affichent dans l'écran, se reporter à la rubrique 9, partie "Régler date et heures".

Témoins

À chaque démarriage : une série de témoins s'allume appliquant un auto-test de contrôle. Ils s'éteignent dans l'instant. Moteur tournant : le témoin devient une alerte s'il reste allumé en permanence ou s'il clignote. Cette première alerte peut être accompagnée d'un signal sonore et d'un message qui s'inscrit à l'afficheur.

Ne négligez pas ces averissements.

Témoin		est	signale	Résolution - action
STOP	STOP	allumé, associé à un autre témoin et accompagné d'un message à l'écran.	des anomalies majores liées aux témoins "Niveau du liquide de freins", "Pression et température d'huile moteur", "Température du liquide de refroidissement", "Répartiteurlectronique de freinage", "Direction assistée", "Détection de sous-gonflage".	L'arrêt est impératif, stationner, et couper le contact. Faites vérifier par le réseau CITROën ou par un atelier qualifié.
		allumé.	un frein serra ou mal desserré.	Desserrer le frein éteint le témoin.
		allumé.	un niveau de liquide insuffisant.	Faire l'appoint avec un liquide référencé CITROEN.
		resté allumé, malgré le niveau correct et associé au témoin ABS.	une défaillance du répartiteurlectronique de freinage.	L'arrêt est impératif, stationner, et couper le contact. Faites vérifier par le réseau CITROën ou par un atelier qualifié.
	Frein de stationnement / Niveau du liquide de freins / REF	allumé en cours de route.	une pression insuffisante ou une température elevée.	Stationner, couper le contact puis laisser refroidir. Vérifier visuellement le niveau. Rubrique 6, partie "Niveaux".
		resté allumé, malgré le niveau correct.	une anomalie majore.	Faites vérifier par le réseau CITROën ou par un atelier qualifié.
	Température et niveau du liquide de refroidissement	allumé avec l'aiguille en zone rouge.	une augmentation anormale de la température.	Stationner et couper le contact puis laisser refroidir. Vérifier visuèlement le niveau.
		clignotant.	une baisse de niveau du liquide de refroidissement.	Rubrique 6, partie "Niveaux". Consultez le réseau CITROën ou un atelier qualifié.
	Service	allumé temporalirement.	des anomalies mineures ou alertes.	Consulter le journal des alerts à l'afficheur ou à l'écran. Si vous vécicule est équipé d'un ordinateur de bord ou d'un écran : voir rubrique 9, partie "Autoradio - Ordinateur de bord". Consultez le réseau CITROën ou un atelier qualifié.
		resté allumé.	des anomalies majorues.
	Non bouclage de ceinture conducteur	allumé puis clignotant.	le conducteur n'a pas attaché sa ceinture de sécurité.	Tirer la sangle puis insérer l'embout dans le boîtier de verrouillage.
		accompagné d'un signal sonore puis resté allumé.	le vécicule roule avec la ceinture conducteur non bouclée.	Vérifier son bouclage en faisant un essai de traction sur la sangle. Rubrique 4, partie "Ceintures de sécurité".
ECO	ECO	fixe.	Le Stop & Start a mis le moteur en mode STOP suite à l'accret du vécicule (feux rouges, encombrements, autres...).	Dès que vous souhaitez repartir, le témoin s'éteint et le moteur redémarre automatiquement en mode START.
		clignotant quelques secondes, puis s'éteint.	Le mode STOP est momentanément indisponible. ou Le mode START s'est automatiquement déclenché.	Rubrique 2, partie "Stop & Start".
	Airbag frontal / latéral	clignotant ou resté allumé.	une défaillance d'un airbag.	Faire vérifier sans délal le système par le réseau CITROën ou par un atelier qualifié. Rubrique 4, partie "Airbags".
	Neutralisation de l'airbag frontal passager	allumé.	la neutralisation volunteer de cet airbag en présence d'un siège enfant dos à la route.	Rubrique 4, partie "Airbags-enfants à bord".
	Niveau mini de carburant	allumé avec l'aiguille de la jauge dans la zone rouge.	Au premier allumage, il vous resté environ 8 litres de carburant, selon votre style de conduite et votre motorisation.	Faites absolument un complément de carburant pour éviter la panne. Ce témoin se rallume à chaque mise du contact, tant qu'un complément de carburant suffisant n'est pas effectué. Capacité du réservoir : environ 60 litres. Ne roulez jamais jusqu'à la panne s'est, ceci pourrait endommager les systèmes d'antipollution et d'injection.
		clignotant.	une coupure de l'alimentation suite à un choc important.	Rétablit l'alimentation. Rubrique 6, partie "Carburant".
	Système antipollution EOBD	clignotant ou resté allumé.	une défaillance du système.	Il y a un risque d'endommager le catalyseur. Faites vérifier par le réseau CITROën ou par un atelier qualifié.
	Charge batterie	allumé.	une anomalie dans le circuit de charge.	Vérifier les cessions de batterie, ... Rubrique 7, partie "Batterie".
		clignotant.	une mise en veille des fonctions actives (mode économique).	Rubrique 7, partie "Batterie".
		resté allumé, malgré les vérifications.	un circuit défectueux, un dysfonctionnement d'allumage ou d'injection.	Faites vérifier par le réseau CITROën ou par un atelier qualifié.
!	Direction assistée	allumé.	son dysfonctionnement.	Le vécicule conserve une direction classique sans assistance. Faites vérifier par le réseau CITROën ou par un atelier qualifié.
!	Détection d'ouverture	allumé et accompagné d'un message à l'écran.	un ouvrant mal fermé.	Vérifier la fermeture de l'ensemble des ouvrants.
(ABS)	ABS	resté allumé.	une défaillance du système d'antiblocage des roues.	Le vécicule conserve un freinage classique. Consultez le réseau CITROën ou un atelier qualifié.
	ESC	clignotant.	un déclenchement de la régulation de l'ASR ou de l'ESC.	Le système optimise la motricité et permet d'améliorer la stabilité directionnelle du vécicule. Rubrique 4, partie "Sécurité en conduite".
		resté allumé.	son dysfonctionnement. Ex.: un sous gonflage des pneus.	Ex.: contrôle la pression des pneumatiques. Faites vérifier par le réseau CITROën ou par un atelier qualifié. (Capeur de vitesse de roue, bloc hydraulique, ...).
		resté allumé avec la diode du bouton (sur la planche de bord) allumée.	sa neutralisation à la demande du conducteur.	Le fonctionnement du système est neutralisé. La réactivation est automatique au-delà de 50 km/h ou après avoir appuyé sur le bouton (sur la planche de bord).
+	Sous-gonflage	allumé.	La pression est insuffisante dans une ou plusieurs roues.	Contrôlez la pression des pneumatiques le plus rapidement possible. Ce contrôle doit être effectué de préférence à froid.
		clignotant puis allumé fixe, accompagné du tímein de Service, et selon équipement de l'affichage d'un message.	Le système de surveillance de la pression des pneumatiques est défaillant ou une des roues ne compte pas de capteur.	La détction de sous-gonflage n'est plus assurée. Faites vérifier par le réseau CITROën ou par un atelier qualifié.
	Filtre à particules	allumé.	un dysfonctionnement du filtré à particules (niveau additif gasoil, risque de colmatage, ...).	Faire vérifier le filtré par le réseau CITROën ou par un atelier qualifié. Rubrique 6, partie "Niveaux".
	Feux de croissement / Feux diurnes	allumé.	une sélection manuelle ou un allumage automatique.	Faire une rotation de la bague de la commande d'éclairage sur la deuxième position.
			un allumage des frais de croissement dès le contact : frais diurnes (selon le pays de commercialisation).	Rubrique 3, partie "Commandes au volant".
	Feux de route		une action vers soi de la commande.	Tirer la commande pour revenir en frais de croissement.
	Indicateurs de direction	clignotant avec bruiteur.	un changement de direction par la commande d'éclairage, à gauche du volant.	À Droite : commande à actionner vers le haut. À Gauche : commande à actionner vers le bas.
	Projecteurs antibrouillard avant	allumé.	une sélection manuelle.	Les projecteurs ne fonctionnent que si les frais de position ou de croissement sont allumés.
	Feux antibrouillard arrière	allumé.	une sélection manuelle.	Les frais antibrouillard ne fonctionnent que si les frais de position ou de croissement sont allumés. Dans des conditions normales de visibilité, veuillez l'éteindre sous peine d'être verbalisé. "Ce feu est rouge éblouissant."
Témoin dans l'afficheur		est	signale	Résolution - action
	Régulateur de vitesse	allumé.	le régulateur sélectionné.	Sélection manuelle. Rubrique 3, partie "Commandes au volant".
	Liminateur de vitesse	allumé.	le limiteur sélectionné.	Sélection manuelle. Rubrique 3, partie "Commandes au volant".
	Indicateur de changement de rapport	allumé.	une préconisation indépendante de la configuration et de la densité routière.	Pour réduire la consommation de carburant, engagez le rapport adapté avec une boîte de vices ses manuelle. Le conducteur garde la responsabilité de suivre ou non cette indication.
	Préchauffage Diesel	allumé.	des conditions climatiques nécessitant un préchauffage.	Attendre que le témoin s'éteigne pour actionner le démarreur.
	Présence d'eau dans le filtré à gazole	allumé et accompagné d'un message à l'écran.	de l'eau dans le filtré à gazole.	Faire purger le filtré sans délai par le réseau CITROën ou par un atelier qualifié. Rubrique 6, partie "Contrôles". Suivant destination.
	Clé d'entretien	allumée.	une révision d'entretien arrivant à échéance.	Se reporter à la liste des vérifications du carnet d'entretien et de garanties. Effectuer la visite d'entretien dans le réseau CITROën ou dans un atelier qualifié.
	Heure	clignotant.	un réglage de l'heure.	Utiliser le bouton gauche du combiné. Rubrique 2, au début de la partie "Poste de conduite".

JAUGEÀCARBURANT

Le niveau de carburant est testé à chaque mise en position "contact marche".

La jauge est positionnée sur :

• 1: le réservoir est plein, environ 60 litres.
• 0 : la réserve est entamée, le témoin s'allume de façon permanente. La réserve au début de l'alerte est d'environ 8 litres.

Se reporter à la rubrique 6 dans la partie "Carburant".

TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT

L'aiguille est positionnée avant la zone rouge : fonctionnement normal.

Dans des conditions d'utilisation sévères ou des conditions climatiques chaudes, l'aiguille pourra se rapprocher des graduations rouges.

Que faire si I'aiguillerette dans la zone rouge :

Ralentissez le vehicule ou laissez tourner le moteur au ralenti.

Que faire si le témoin s'allume :

• arrêtez-vous immédiatement, coupez le contact. Le motoventilateur peut continuer à fonctionner un certain temps jusqu'à 10 minutes environ,
• attendendez le refroidissement du moteur pour vérifier le niveau du liquide de refroidissement et si nécessaire complèteze-le.

Comme le circuit de refroidissement est sous pression, suivez ces conseils afin d'évitier tous risques de brûlures :

• attendez au moins une heures après l'arrêt du moteur pour intervenir,
• dévissez le bouchon d'1/4 de tour pour laisser tomber la pression,
  lorsque la pression est tombee, verifiez le niveau sur le vase d'expansion,
• si c'est nécessaire, retirez le bouchon pour compléter.

Si I'aiguille reste dans la zone rouge, faites vérifier par le réseau CITROEN ou par un atelier qualifié.

Se reporter à la rubrique 6 dans la partie "Niveau".

DéPOLLUTION

EOBD (European On Board Diagnosis) est un système européen de diagnostic embarqué répondant, entre autres, aux normes

d'émissions autorisées en :

CO (monoxyde de carbone),
HC (hydrocarbures imbrûés),
- NOx (oxydes d'azotes) ou particules, déteées par des sondes à oxygène placées en amont et en aval des catalyseurs.

Le conducteur est ainsi averti des dysfonctionnements de ce dispositif antipollution par l'allumage de ce témoin spécifique au combiné. Il y a un risque d'endommager le catalyseur. Faites vérifier par le réseau CITROën ou par un atelier qualifié.

DÉTÉCTION DE SOUS-GONFLAGE

Système assurant le contrôle automatique de la pression des pneumatiques en roulant.

Le système surveille en

permanence la pression des quatre pneumatiques, dés que le vehicule est en mouvement.

Des capteurs de pressions sont placés dans la valve de chaque des pneumatiques (en dehors de la roue de secours).

Le système déclenché une alerte dès qu'il détecte la baisse de pression de gonflage d'un ou de plusieurs pneumatiques.

Le système de détction desous-gonflage est une aide àla conduite qui ne remplace ni

la vigilance ni la responsabilité du conducteur.

Ce système ne vous dispense pas de contrôle mensuellement la pression de gonflage des pneumatiques (y compris celle de la roue de secours) ainsi qu'avant un long trajet.

Rouler en situation de sous-gonflage dégrade la tenue de route, allonge les distances de freinage, provoque l'usure prematurée des pneumatiques, notamment en conditions séverisées (forte charge, vitesse élevée, long trajet).

Rouler en situation de sous-gonflage augmente la consommation de carburant.

Les valeurs de pression de gonflage prescrites pour leur vehicule sont reportees sur I'etiquette de pression des pneumatiques (voir rubrique "Elements d'identification").

Le contrôle de la pression des pneumatiques doit être effectué "à froid" (véchicule à l'arrêt depuis 1 h ou après un trajet inférieur à 10 km effectué à vitesse modérée). Dans le case contraire, ajoutez 0,3 bar aux valeurs indiquées sur l'étiquette.

Alerte de sous-gonflage

Elle se traduit par l'allumage fixe de ce témoin, accompagné d'un signal sonore et, selon équipement, de l'affichage d'un message.

En cas d'anomalie constatée sur un seul des pneumatiques, le pictogramme ou le message affché, selon équipement, permet de l'identifier.

Réduisez immédiatement la vitesse, évitez les coups de volant et les freinages brusques.
- Arrêtez-vous dés que possible, dés que les conditions de circulation le permettent.
- En cas de crevaison, utilisez le kit de dépannage provisoire de pneumatique ou la roue de secours (selon équipement), ou
- si vous disposez d'un compresseur, par exemple celui du kit de dépannage provisoire de pneumatiques, contrôle à froid la pression des quatre pneumatiques, ou
- s'il n'est pas possible d'effectuer ce contrôle immédiatement, roulez prudèment à vitesse réduite.

La perte de pression detectee n'entraîne pas toujours une déformation visible du pneumatique. Ne vous contentez pas d'un seul contrôle visuel.

L'alerte est maintainue jusqu'au regardlage, la réparation ou le remplacement du ou des pneumatiques concernés.

La roue de secours (de type galette ou jante en tôle) ne comporte pas de capteur.

Anomalie de fonctionnement

L'allumage clignotant puis fixe du témoin de sousgonflage accompagné de l'allumage du témoin

"service", et selon équipement, de l'affichage d'un message indique un dysfonctionnement du système.

Dans ce cas, la surveillance de la pression des pneumatiques n'est plus assurée.

Cette alerte s'affiche également lorsqu'au moins une des roues n'est pas équipée de capteur (par exemple avec une roue de secours de type galette ou tôle).

Adressez-vous au réseau CITROÉN ou à un atelier qualifié pour vérifier le système ou, après une crevaison, remonter un pneumatique sur la jante d'origine, équipée d'un capteur.

INDICATEUR D'ENTRETIEN

8

Il module l'espacement des révisions en fonction de l'utilisation du vehicule.

Fonctionnement

Dès la mise du contact et pendant quelques secondes, la clé symbolisant les révisions s'allume ; l'afficheur du totalisateur kilométrique vous indique le nombre de kilomètres (arrondi par défaut) restant avant la prochaine révision.

Les échéances de révision sont calculées à partir de la première remise à zéro de l'indicateur.

Cette échéance est déterminée par deux paramètres :

• le kilométrage parcouru,
• le temps écoulé depuis la dernière révision.

Le kilométrage restant à parcourir peut être pondéré par le facteur temps, en fonction des habitudes de roulage du conducteur.

Échéance de révision supérieure à 1 000 km

Exemple : il vous reste 4 800 km à parcourir avant la prochaine révision. A la mise du contact et pendant quelques secondes, l'afficheur indique :

Quelques secondes après la mise du contact, le niveau d'huile s'affiche, puis le totalisateur kilométrique reprend son fonctionnement en indiquant les kilométrages total et journalier.

Échéance de révision inférieure à 1000 km

A chaque mise du contact et pendant quelques secondes, la clé clignote et le nombre de kilométres restant s'affiche :

Quelques secondes après la mise du contact, le niveau d'huile s'affiche, puis le totalisateur kilométrique reprend son fonctionnement normal et la clé reste allumée. Elle vous signale qu'une révision est à faire effectuer prochainement.

Échéance de révision dépassée

A chaque mise du contact et pendant quelques secondes, la clé clignote et le nombre de kilomètres dépassés s'affiche.

Moteur tournant la clé reste allumée jusqu'à ce que la révision soit effectuee.

Remise à zéro

Votre reseau CITROEN ou un atelier qualifie effectue cette operation après chaque révision.

Si vous avez effectué vous-même la révision de votre vehicule, la procédure de remise à zéro est la suivante :

• coupez le contact,
• appuyez sur le bouton de remise à zéro du compteur kilométrique journalier et maintenez-le enforcé,
• mettez le contact.

L'afficheur kilométrique commence un compte à rebours.

Lorsque l'afficheur indique " = 0 ", relâchez le bouton ; la clé disparait.

iAprès cette opération, si I'on veut procesder au debranchement de la batterie, verrouiller le vehicule et attendre au moins cinq minutes, sinon la remise a zero ne serait pas prise en compte.

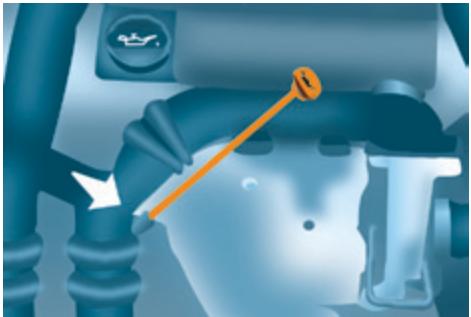

Indicateur de niveau d'huile moteur

A la mise du contact, le niveau d'huile du moteur est indiqué pendant quelques secondes, après l'information d'entretien.

Niveau d'huile correct

Manque d'huile Le clignotement "OIL", coupled au témoin de service accompagné d'u

signal sonore et d'un message sur l'écran, indique un manque d'huile pouvant déterminer le moteur.

Si le manque d'huile est confirmé par la vérification à la jauge manuelle, complétez imperativement le niveau.

Anomalie jauge niveau d'huile

Le clignotement de "OIL--" indique un dysfonctionnement

de la jauge niveau d'huile moteur. Consultez le réseau CITROEN ou un atelier qualifie.

La vérification du niveau n'est valable que si le vehicule est sur un sol horizontal, moteur à l'arrêt depuis plus de 30 minutes.

Jauge manuelle

A = maxi, ne jamais dépasser ce niveau, car un surplus d'huile peut provoquer des dommages moteur.

Consultez rapidement le réseau CITROEN ou un atelier qualifié.

B = mini, completez le niveau par le bouchon de replissage d'huile, avec le type d'huile adapté à votre motorisation.

Bouton de remise à zéro du compteur kilométrique journalier

Contact mis, appuyez sur le bouton jusqu'à l' apparition des zéros.

Rheostat d'éclairage

Feux allumés, appuyez sur le bouton pour faire varier l'intensité de l'éclairage du poste de conduite. Lorsque l'éclairage atteint le réglage minimum (ou

maximum), relâchéz le bouton puis appuyez à nouveau pour l'augmenter (ou le diminuer).

Dés que l'éclairage atteint l'intensité désirée, relâchez le bouton.

Boîte 5 vitesses - marche arrière

BOITE DE VOTESSES

Pour changer aisément les vitesses, enforcer toujours à fond la pédale d'embrayage.

Pour éviter toute gène sous la pédale :

• veillez au bon positionnement du surtapis et de ses fixations au plancher,
• ne superposez jamais plusieurs surtapis.

En roulage, évitez de laisser la main sur le pommeau car l'effort exercé, même léger, peut à la longue user les éléments intérieurs de la boîte.

Passage de la 5^eme vitesse.

Déplacez complètement le levier de vitesses vers la droite pour bien engager la 5ème.

Passage de la marche arrière

Pour engager la marche arrrière,
attendez l'arrêt complet du vehicule,
poussez le levier de vitesses vers la
droite puis vers le bas.

Le mouvement doit être effectué lentement pour réduire le bruit à l'engagement de la marche arrière.

INDICATEUR DE CHANGEMENT DE RAPPORT

Système permettant de réduire la consommation de carburant en préconisant le rapport de vitesse le plus adapté.

Avec une boîte de vitesses pilotée, le système n'est actif qu'en mode manuel.

Fonctionnement

Selon la situation de conduite et l'équipement de votre vehicule, le système peut vous préconiser de sauter un (ou plusieurs) rapport(s). Vous pouze suivre cette indication sans passer par les rapports intermédiaires.

Les préconisations d'engagement de rapport ne doivent pas etre considérerces comme obligatoires. En effet, la configuration de la route, la densite de la circulation ou la sécurité restent des éléments déterminants dans lechioix du rapport optimal. Le conducteur garde dont la responsabilité de suivre ou non les indications du système.

Cette fonction ne peut pas etre désactivée.

BOITE MANUELLE PILOTÉE 6 VITESSES

L'information apparait dans le combiné, sous la forme d'une flèche.

Le système adapte les consignes de changement de rapport en fonction des conditions de roulage (pente, charge, ...) et des sollicitations du conducteur (démande de puissance, accélération, freinage, ...). Le système ne propose en aucun cas :

• d'engager le premier rapport,
• d'engager la marche arrière.

Sélection du mode

mode automatisé : sélecteur en position A.
mode manuel : selector en position M.

Par sécurité : La position N ne peut etre dégagée que si l'on appuie sur la pédale de frein.

Le passage de la position A (conduite en mode automatisé) à la position M (conduite en mode manuel) ou inversement peut s'effectuer à tout moment. Le témoin A disparait du combiné.

Démarrage du vehicule

Pour démarrer le moteur, le sélecteur doit être en position N.
- Appuyez fermement sur la pédale de frein.
Actionnez le démarreur.
- Moteur tournant, suivant besoin, placez le sélecteur sur R, A ou M.
- Relâchez la pédale de frein et accélérez.

Si le sélecteur n'est pas en position N, et/ou si la pédale de frein n'est pas enforcée, le moteur ne démarrera pas, recommencze la procédure ci-dessus.

Marche arrête

Passage en marche arrière

Déplacez le sélecteur sur R.

Ne I'engagez que lorsque le vehicule est immobilisé.

Point mort

Passage au point mort

Déplacez le sélecteur sur N. Lorsque le vehicule roule, ne sélectionné pas cette position même pour un court instant.

Mode automatisé

Passage en mode automatisé

Déplacez le sélecteur sur A.

La boîte de vitesses fonctionne alors en mode automatisé, sans intervention de votre part.

Ellesélectionne en permanence le rapport de vitesse le dernis adapté aux paramêtres suivants:

• style de conduite,
• profil de la route,
• optimisation de la consommation.

Mode manuel

Passage en mode manuel

Déplacez le sélecteur sur M.

Changement de rapport

Tirez la palette "+" pour augmenter le rapport de vitesse.

Tirez la palette "-" pour diminuier le rapport de vitesse.

• À l'arrêt du vehicule ou en cas de vitesse réduite (approche d'un stop, par exemple) la boîte de vitesses rétrograde automatiquement jusqu'en 1ère vitesse.
  Il n'est pas nécessaire de relacher complètement l'accelérer pendant les changements de rapport.
• Les demandes de changement de rapport sont acceptées uniquement si le régime moteur le permet.
  Pour des raisons de sécurité, en fonction du régime moteur, les passages de rapports descendants peuvent etre effectues de maniere automatique.

En cas de régime moteur élevé (forte accelération), le rapport supérieur ne passera pas sans action du conducteur sur la commande de boîte de vitesses manuelle pilotée.

Accélération

Pour obtenir une accélération optimale (par exemple : pour le dépassement d'un autre vehicule), il vous suffit de franchir la zone d'effort située en fin de course, en,enfantant fermement la pédale d'accéléateur.

Véhicule à l'arrêt, moteur tournant

En cas d'arrêt prolongé moteur tournant, la boîte de vitesses repasse automatiquement au point mort N.

Arrêt du vehicule

Avant d'arrête le moteur, mettez le sélecteur en position N.

Dans tous les cas, il est impératif que le frein de stationnement soit serré.
Vérifiez l'affichage du témoin de frein de stationnement au combiné.

Avant toute intervention dans le compartmentement moteur, vérifie que le sélecteur est au point mort N.

RéGLAGE VOLANT

A l'arrêt, déverrouillez le volant en tirant la commande.

Ajustez la hauteur et la profondeur du volant puis verrouillez en poussant à fond la commande.

STOP & START

寸

Le Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d'arrêts de la circulation (feux rouges, encombrents, autres...). Le moteur redémarre automatiquement - mode START - dés que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée, rapide et silencieuse.

Parfaitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau sonore à l'arrêt.

Fonctionnement

Passage en mode STOP du moteur

Le témoin "ECO" s'allume au combiné et le moteur se met en voilie :

• avec une boîte de vitesses manuelle, à une vitesse inférieure à 20 km/h, lorsque vous passez le levier de vitesses au point mort, et que vous relâchez la pédale d'embrayage,
• avec une boîte manuelle pilotée 6 vitesses, à une vitesse inférieure à 8 km/h, lorsque vous enforcez la pédale de frein ou que vous passez le levier de vitesses en position N.

Si vous vécique en est équipé, un compteur de temps cumule les durées de mise en mode STOP au cours du trajet. Il se remet à zéro à chaque mise du contact avec la clé.

Avec une boite manuelle pilotée 6 vitesses, pour votre comforts, en manoeuvre de stationnement, le mode STOP est indisponible pendant les quelques secondes qui suivent le désengagement de la marche arrière. Le mode STOP ne modifie pas les fonctionnalités du vehicule, comme par exemple le freinage, la direction assistee...
N'effectuez jamais un replissage en carburant lorsque le moteur est en mode STOP; coupez impératifement le contact avec la clé.

Cas particuliers : mode STOP indisponible

Le mode STOP ne s'active pas lorsque :

• la portec conducteur est ouverte,
• la ceinture de sécurité conducteur est débouclée,
• la vitesse du vehicule n'a pas dépasse 10 km/h depuis le dernier démarrage avec la clé,
• le frein de stationnement est serré ou en cours de serrage,
• le maintien du comport thermique dans l'habitacle le nécessite,
• le désembuage est actif,
• certaines conditions ponctuelles (charge de la batterie, température du moteur, assistance au freinage, température extérieure...) le nécessitant pour assurer le contrôle du système.

Dans ce cas, le témoin "ECO" clignote quelques secondes, puis s'était.

Ce fonctionnement est parfaitement normal.

Passage en mode START du moteur

Le témoin "ECO" s'eteint et le moteur redémarre :

• avec une boîte de vitesses manuelle, lorsque vous enforcez la pédale d'embrayage,

• avec une boîte manuelle pilotée 6 vitesses :

• levier de vitesses en position A ou M, lorsque vous relâchez la pédale de frein,
  ou levier de vitesses en position N et pédale de frein relachée, lorsque vous passez le levier de vitesses en position A ou M,
  ou lorsque vous engagez la marche arrriere.

Cas particuliers : déclenchement automatique du mode START

Le mode START se déclenchecomatomatifquement lorsque :

• you ouvre la porte conducteur,
• vous déboucez la ceinture de sécurité conducteur,
• la vitesse du vehicule dépasse 25 km/h avec une boîte de vitesse manuelle ou 11 km/h avec une boîte manuelle pilotée 6 vitesse,
• le frein de stationnement est en cours de serrage,
• certaines conditions ponctuelles (charge de la batterie, température du moteur, assistance au freinage, réglage de l'air conditionné...) le nécessitant pour assurer le contrôle du système ou du vehicule.

ECO

Dans ce cas, le témoin "ECO" clignote quelques secondes, puis s'éteint.

Ce fonctionnement est parfaitement normal.

Avec une boîte de vitesses manuelle en mode STOP, en cas de passage d'un rapport sans avoir complètement débrayé, un témoin s'allume ou un message s'affiche pour vous inciter à renforcer la pédale d'embrayage afin d'assurer le redémarrage.

Neutralisation

A tout moment, appuyez sur la commande "ECO OFF" pour neutraliser le système.

Ceci est signalé par l'allumage duvoyant de la commande,accompagnéd'un message sur I'écran.

Si la neutralisation a ete effectuee en mode STOP, le moteur redemarre immediatement.

Réactivation

Appuyez de nouveau sur la commande "ECO OFF".

Le système est de nouveau actif ; ceci est signalé par l'extinction du voyage de la commande et un message au combiné.

Le système se réactive automatiquement à chaque nouveau démarrage avec la clé.

Anomalie de fonctionnement

En cas de dysfonctionnement du système, levoyant de la commande "ECO OFF" clignote, puis s'allume fixement.

Faites vérifier par le réseau CITROën ou par un atelier qualifié.

En cas d'anomalie en mode STOP, il est possible que le vehicule cale. Il est alors nécessaire de couper le contact, puis de redémarrer avec la clé.

Entretien

Avant toute intervention sous le capot, neutralisez le Stop & Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode START.

Ce système nécessite une batterie de technologie et de caractéristiques spécifiques (références disponibles auprès du réseau CITROÉN ou d'un atelier qualifié).

Le montage d'une batterie non référencée par CITROEN entraine des risques de dysfonctionnement du système.

Le Stop & Start fait appel à une technologie avancée. Toute intervention sur ce type de batterie doit être réalisée exclusivement dans le réseau CITROEN ou dans un atelier qualifié.

DÉMARRER ET ARRÊTER

Position Marche et accessoires.

Pour débloquer la direction, manoeuvrer légèrement le volant en tournant la clé, sans forcer. Dans cette position, certains accessoires peuvent fonctionner.

Position Demarrage.

Le démarre est actionné, le moteur tourne, l'chez la clé.

Position STOP : antivol.

Le contact est coupé. Tournez le volant jusqu'au blocage de la direction. Retirez la clé.

Du bon usage pour démarrer

Témoin ouverture

S'il s'allume, un ouvrant est mal fermé, vérifiez!

Témoin préchauffage diesel

Si la température est suffisante, le témoin s'allume moins d'une seconde, vous pouvez démarrer sans attendre.

Par temps froid, attendez l'extinction de ce témoin puis actionné le démarreur (position Démarriage) jusqu'àu démarriage du moteur.

Du bon usage pour arrête

Préserver le moteur, la boîte de vitesses

Au moment de couper le contact, laissez tourner quelques secondes le moteur, le temps de permettre au turbocompresseur (moteur Diesel) de se ralentir.

Ne pas donner un coup d'accéléateur lors de la coupure du contact.
Inutilie d'enclencher une vitesse après avoir stationné le vehicule.

AIDE AU DEMARRAGE EN PENTE

Cette fonction, liée à l'ESC, facilité le démarrage en pente et s'active aux conditions suivantes :

• le vehicule doit être arrêté, moteur tournant, pied sur le frein,
• la pente de la route doit être supérieure à 5% ,
  en montée, la boite de vitesses doit etre au point mort ou avec une vitesse engagee différente de la marche arriere,
• en descente, la marche arrêté doit être engagée.

La fonction HHC (Hill Holder Control) ou Aide au démarriage en pente est une offre de comport en agrément de conduite. Ce n'est ni un stationnement automatique du vehicule, ni un frein de stationnement automatique.

Fonctionnement

Pédale de frein et pédale d'embrayage appuyées, dés que vous relâchez la pédale de frein, vous avez environ 2 secondes sans recul et sans utiliser le frein de stationnement pour démarrer.

En phase de démarriage, la fonction se désactive automatiquement en diminuant graduèlement la pression de freinage. Durant cette phase, il est possible de percevoir le bruit typique de décrochage mécanique des freins, signalant le mouvement imminent du vehicule.

L'aide au démarrage en pente se déactive dans les situations suivantes:

Iorsque la pedale d'embrayage est relachée,
- lorsque le frein de stationnement est serré,
- à la coupure du moteur,
- au calage du moteur.

Anomalie

Lorsqu'un dysfunctionnement du système survient, ce témoin s'allume accompagné d'un signal sonore et confirmé par un message sur l'afficheur. Consultez le réseau CITROEN ou un atelier qualifié pour verification du système.

INDICATEURS DE DIRECTION

Clignotants

Gauche : vers le bas en passant le point de résistance.

Droit : vers le haut en passant le point de résistance.

Fonction "autoroute"

Donner une impulsion vers le haut ou vers le bas de la commande fera clignoter trois fois l'indicateur de direction correspondant.

COMMANDE D'ÉCLAIRAGE

Feux avant et arrêté

La selection s'effectue par rotation de la bague A.

La vérification par les témoins au combiné est traitée en rubrique 2, partie "Poste de conduite".

Feux éteints

Feux avec allumage automatique

Feux de position

Feux de croisement (vert)

Feux de route (bleu)

Inversion feuux de croissement / feuix de route

Tirez le commutateur à fond vers vous.

Oubli des feuix

A la coupure du contact, tous les yeux s'eteignent sauf les yeux de croissement en cas d'éclairage d'accompagnement automatique activé.

Pour activer la commande d'éclairage, tournez la bague A en position "0" deux étents puis à la sélection de votrechoix.

A l'ouverture de la porte conducteur, si des feuels sont allumés, un signal sonore retentit.

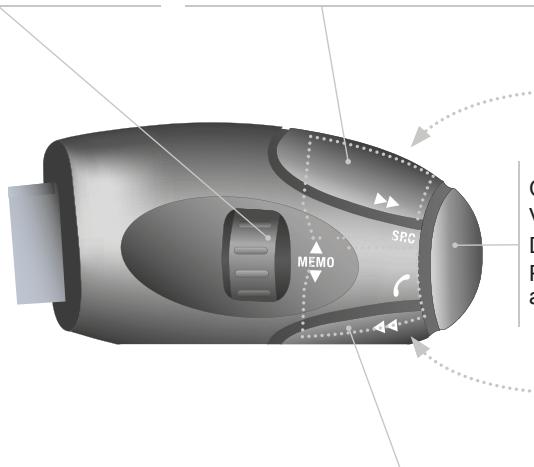

Commandes au volant

Sans intervention de l'usage dans les trente minutes, afin de ne pas décharger la batterie, le mode Economie se déclenché (voir rubrique 7, partie "Batterie"). Les fonctions sont mises en voille et le témoin batterie clignote.

Les feu despositionsne sont pas concernésparle modeEconomie.

Projecteurs antibrouillard avant et deux antibrouillard arrêté

La sélection s'effectue par rotation de la bague à impulsion B vers l'avant pour allumer et vers l'arrière pour étéindre. L'état est visualisé par le témoin du combiné.

Ils fonctionnent avec les frais de position et de croissement.

Projecteurs antibrouillard avant (vert, 1ere rotation de la bague vers l'avant).

Feux antibrouillard arrêté (ambre, 2^ème rotation de la bague vers l'avant).

Pour eteindre les feux antibrouillard
arriere et les projecteurs antibrouillard
avant,tournez la bague deux fois de
suite vers l'arriere.

Par temps clair ou de pluie, de jour comme de nuit, les feuux antibrouillard arriré allumés sont éblouissants et interdits.

N'oubliez pas de les eteindre des qu'ils ne sont plus nécessaires.

L'allumage automatique des yeux eteint les yeux antibrouillard arriere, mais les projecteurs antibrouillard avant restent allumés.

FEUX DIURNES Å LED

Au démarrage du vehicule, de jour, les yeux diurnes s'allument automatiquement.

A l'allumage manuel ou automatique des feu des position, de croissement ou de route, les feu diurnes s'eteignent.

Programmation

Pour les pays où la reglementation n'impose pas l'allumage des feuels de jour, vous pouvez activer ou neutraliser la fonction en passant par le menu de configuration.

Allumage automatique des feuX

Les feu desposition et de croisement s'allument automatique en cas de faible luminosité

ainsi qu'en cas de fonctionnement des essuie-vitres. Ils s'eteignent dés que la luminosite est redevenue suffisante ou que les essuie-vitres sont arrêtés.

Cette fonction n'est pas compatible avec les deux diurnes.

i Par temps de brouillard ou de neige, le capteur de luminosité peut détecter une lumière suffisante. Par conséquent, les yeux ne s'allumeront pas automatiquelement.

Si nécessaire, vous devez allumer manuellement les frais de croisement.

Ne masquez pas le capteur de luminosite situé sur le pare-brise, derrière le rétroviseur. Il sert à l'allumage automatique des feuels et à l'essuyage automatique.

Activation

Tournez la bague sur la position AUTO. La fonction activée est arrivagnée d'un message sur l'écran.

Neutralisation

Tournez la bague soit vers l'avant, soit vers l'arrête. La fonction neutralisée est accompagnée d'un message sur l'écran.

La fonction est neutralisée
temporairement quand vous utilisez la commande manuelle d'éclairage.

En cas de
dysfonctionnement du
capteur de luminosité, les
feux s'allument arrivagnés
du的身影 de service, d'un

signal sonore et d'un message sur l'écran.

Consultez le réseau CITROën ou un atelier qualifié.

Éclairage d'accompagnement (Follow me home)

Le maintien temporaire de l'allumage des feuels de croisement, contact coupé, facilitite la sortie du conducteur en cas de faible luminosité.

Fonctionnement manuel

• Contact coupé, faites un "appel de phares", dans la minute qui suit la coupure du contact.

L'éclairage d'accompagnement s'arrête automatiquement au bout d'un temps donné.

Fonctionnement automatique

Activez la fonction en passant par le menu "Config vehic".

Se reporter à la rubrique 9 dans la partie "Arborescence écran".

Éclairage statique d'intersection

En faux de croissement ou en faux de route, cette fonction permet au faisceau du projecteur antibrouillard avant d'éclairer l'intérieur du virage, lorsque la vitesse du vehicule est inférieure à 40 km/h (conduite urbane, route sinuseuse, intersections, manoeuvres de parking...).

Mise en marche

Cette fonction se déclenché :

• sur activation de l'indicateur de direction correspondant, ou
• à partir d'un certain angle de rotation du volant.

Arrêt

Cette fonction est inactive :

au-dessous d'un certain angle de rotation du volant,
- à une vitesse supérieure à 40 km/h,
- lorsque la marche arrêté est engagée.

Programmation

L'activation ou la neutralisation de la fonction se fait par le menu de configuration du vehicule.

Par défaut, cette fonction est activée.

FAISCEAU DES PROJECTEURS

En fonction de la charge de votre vehicule, il est nécessaire d'adapter le réglage du faisceau.

0 - A vide.

1 - En charge partielle.
2 - En charge moyenne.
3 - En charge maximale autorisée.

Réglage initial en position 0.

Déplacements à l'étranger

Pour conduire dans un pays ou le côte de circulation est inverse à celui du pays de commercialisation de votre vehicule, il est nécessaire d'adapter le réglage de vos yeux de croissement afin de ne pas éblouir les conducteurs des vehicules venant en face.

Consultez le réseau CITROEN ou un atelier qualifié.

COMMANDE D'ESSUIE-VITRE

Essuie-vitre avant manuel

2 Balayage rapide (fortes precipitations).
1 Balayage normal (pluie moderée).
Balayage intermittent.
0 Arret.
Balayage coup par coup (appuyez vers le bas).

En position Intermittent, la cadence de balayage est proportionnelle à la vitesse du vehicule.

Après chaque coupure du contact supérieure à une minute, avec la commande d'essue-vitre en position 2, 1 ou l, il est nécessaire de reactiver la commande :

• déplacez la commande vers une position quelconque,
• puis replaces-la dans la position désirée.

Essuie-vitre automatique

Ne pas masquer le capteur de pluie, situé au centre du pare-brise, derrière le rétroviseur.

Dans la position AUTO, l'essuie-vitre fonctionne automatiquement et adapte sa vitesse à l'intensité des précipitations.

Sorti du mode AUTO, pour les autres positions, reportez-vous à l'essay-vitre avant manuel.

Activation

Appuyez sur la commande vers le bas. L'activation de la fonction est accompagnée d'un message sur l'écran.

Il est nécessaire de reactiver le balayage automatique, après chaque coupure du contact supérieure à une minute, en donnant une impulsion vers le bas sur la commande.

Désactivation / Neutralisation

Placez la commande d'essuie-vitre en position I, 1 ou 2. La neutralisation de la fonction est accompagnée d'un message sur l'écran.

En cas de dysfonctionnement du balayage à cadencement automatique, l'essuie-vitre fonctionnera en mode intermittent.

Consultez le réseau CITROEN ou un atelier qualifié pour vérification du système.

Lors d'un lavage automatique, coupez le contact pour éviter que l'essuie-vitre automatique se déclenché.

En hiver, il est conseilé d'attendre le dégivrage complet du pare-brise avant d'actionner le balayage automatique.

Lave-vitre et lave-projecteurs

Actionnez la commande vers vous, le lave-vitre s'accompagne d'un balayage temporisé des essuie-vitres.

Le lave-projecteurs est coupled au lave-vitre, il se déclenché si les yeux de croissement sont allumés.

Pour faire les niveaux, se reporter à la rubrique 6 dans la partie "Niveau".

Position particulière de l'essuie-vitre avant

Dans la minute qui suit la coupure du contact, toute action sur la commande d'essuie-vitre positionne les balais le long des montants du pare-brise.

Cette action permet aux balais d'être positionnés pour le parking hivernal, d'être nettoyés ou changés.

Se reporter à la rubrique 7 dans la partie "Changer un balai d'essuie-vitre".

Pour remetre les balais en position normale après intervention, mettez le contact et déplacez la commande.

Essuie-vitre arrière

Tournez la bague jusqu'au premier cran.

Lave-vitre arrière

Tournez la bague au-delà du premier cran, le lave-vitre puis l'essuie-vitre fonctionnentpendant une durée déterminée.

i Par temps hivernal, en cas de neige ou de givre important, mettez en marche le degivrage de la lunette arriere. Une fois le degivrage terminé, dégagez la neige ou le givre accumulate sur le balai d'essuie-vitre arrriere. Vous pouze ensuite actionner l'essuie-vitre arrriere.

RÉGULATEUR DE VITESSE "CRUISE"

"C'est l'allure à laquelle le conducteur souhaite rouler".

Cette aide à la conduite en condition de circulation fluide permet deMSNenir de facon constante la vitesseprogrammée du vehicule, par le conducteur, sauf en cas de forte pente.

Pour etreprogrammée ou activee, la vitesse du vehicule doit etre supérieure a 40 km/h, avec au moins le 4^eme rapport engage.

Ce régulateur visualise au bloc de contrôle, l'état de la sélection de la fonction et affiche la vitesse programmée :

Fonction
sLECTIONNee,
affichage du symbole "Regulateur de
vitesse".

Fonction neutralisée, OFF.

Fonction activée

Vitesse du vehicule supérieure, la vitesse programmée affichee clignote.

Anomalie de fonctionnement détectée, OFF - les tirets clignotent.

Selection de la fonction

• Placez la molette sur la position CRUISE. Le régulateur est sélectionné mais n'est pas encore actif et aucune vitesse n'est programmée.

Première activation /programmationd'une vitesse

• Atteignez la vitesse désirée par appui sur l'accelérateur.
• Appuyez sur la touche SET - ou SET+.

La vitesse de consigne est programmée/activée et le vehicule maintiendra cette vitesse.

Dépassement temporaire de la vitesse

Il est possible d'accélérer et de rouler momentarilyanément à une vitesse supérieure à la vitesse programmée. La valeur programmesc clignote.

Lorsque la pédale d'accélérateur est relachée, le vehicule returnera à la vitesse programmee.

Neutralisation (off)

• Appuyez sur cette touche ou sur la pédale de frein ou d'embrayage.

Réactivation

-Aprres neutralisation de la regulation, appuyez sur cette touche.

Votrecvehiculereprendla derniere vitesseprogrammée.

Ou vous pouvez, également, reprendre la procédure de la "première activation".

Modification de la vitesse programmée

Pour memoriser une vitesse supérieure à la précédente, vous avez deux possibilités :

Sansutiliserl'accelerateur:

• appuyez sur la touche Set+.

Un appui court augmente de 1 km/h.

Un appui Maintainu augmente par pas de 5 km/h.

En utilisant l'accélérateur :

• dépassez la vitesse mémorisée jusqu'à atteindre la vitesse désirée,
• appuyez sur la touche Set + ou Set -

Pour mémoriser une vitesse inférieure à la précédente :

• appuyez sur la touche Set -.

Un appui court diminue de 1 km/h.

Un appui maintenu diminue par pas de 5 km/h.

Arrêt de la fonction

• Placez la molette sur la position 0 ou couper le contact pour tout arrêté.

Annulation de la vitesse de consigne programmée

A l'arrêt du vehicule, après une coupure du contact, plus aucune vitesse n'est ménorisée par le système.

Anomalie de fonctionnement

La vitesse programmée est effacée puis remplaquee par trois tirets.

Consultez le réseau CITROEN ou un atelier qualifié pour verification du système.

Du bon usage

Lors de la modification de la vitesse de consigne programmée par appui maintenu, restez vigilant car la vitesse peut augmenter ou diminuer rapidement.

Ne pas utiliser le régulateur de vitesse sur route glissante ou en circulation dense.

En cas de forte descente, le régulateur de vitesse ne pourrait pas empêcher le vehicule de dépasser la vitesse programmée.

Le régulateur ne peut, enaucun cas, replacier le respect des limitations de vitesse, ni la vigilance, ni la responsabilité du conducteur.

Il est recommendé de laisser ses pieds à proximité des pédales.

Pour éviter toute gène sous les pédales :

• veillez au bon positionnement du surtapis et de ses fixations au plancher,
• ne superposez jamais plusieurs surtapis.

LIMITEUR DE VITESSE "LIMIT"

"C'est la vitesse choses que le conducteur ne souhaite pas dépasser".
Cette seLECTION se fait moteur tournant à l'arrêt ou en roulant. La vitesse minimale à programmer est d'au moins 30 km/h.

L'allure du vehicule repond aux sollicitations du pied conducteur jusqu'au point de resistance de la pédale d'accélération, significant que l'on atteint la vitesse programmee.

Cependant, l'enforcement de la pédale au-delà de ce point de résistance au plancher permet de dépasser la vitesse programmée. Pour retrouver l'usage du limiteur, il suffit de relâcher progressivement la pression sur la pédale d'accéléateur et revenir en dessous de la vitesse programmée.

Les manipulations peuvent se faire à l'arrêt moteur tournant, ou vehicule roulant.

Ce limiteur visualise au bloc de contrôle, l'etat de la sélection de la fonction et affiche la vitesse programmée :

Fonction selektionnee, affiche du symbole "Limiteur de vitesse".

Fonction neutralisée,
dernière vitesse
programmée - OFF.

Fonction activée.

Vitesse du vehicule supérieure, la vitesse programmee affichee clignote.

Anomalie de fonctionnement détestée, OFF - les tirets clignotent.

Sélection de la fonction

• Placez la molette sur la position LIMIT. Le limiteur est selectionné mais n'est pas encore actif. L'affeur indique la dernière vitesse programmée.

Programmation d'une vitesse

Cette programmation peut se faire sans activation du limiteur mais moteur tournant.

Pour mémoriser une vitesse supérieure à la précédente :

• appuyez sur la touche Set+.

Un appui court augmente de 1 km/h.

Un appui Maintainu augmente par pas de 5 km/h.

Pour mémoriser une vitesse inférieure à la précédente :

• appuyez sur la touche Set -.

Un appui court diminue de 1 km/h.

Un appui maintenu diminue par pas de 5 km/h.

Activation / neutralisation (off)

Un premier appui sur cette touche active le limiteur, un deuxième appui le neutralise (OFF).

Dépassement de la vitesse programmée

Un appui sur la pédale d'accélérateur pour dépasser la vitesse programme sera sans effet, sauf si vous appuyez fortement sur la pédale et dépassez le point de résistance.

Le limiter se neutralise momentanement et la vitesse programmée clignote.

Pour revenir à la fonction limiteur, réduire sa vitesse à une allure inférieure à la vitesse programmée.

Clignotement de la vitesse

Elle clignote :

• après avoir forcé le point dur de l'accéléateur,
• quand le limiteur ne peut empêcher l'augmentation de la vitesse du vehicule à cause du profil de la route ou en forté descente,
• en cas de forte accélération.

Arrêt de la fonction

• Placez la molette sur la position 0 ou coupez le contact pour arreter le système.

La dernière vitesse programme reste en mémoire.

Anomalie de fonctionnement

La vitesse programmée est effacée, puis remplaquee par trois tirets.

Consultez le réseau CITROën ou un atelier qualifié pour vérification du système.

Du bon usage

Eneldom cas, le limiteur ne peut remplacer le respect des limitations de vitesse, ni la vigilance, ni la responsabilité du conducteur.

Restez attentif au profil de la route, aux fortes accelerations et conservez une parfaita maitrise de votre vehicule.

Pour éviter toute gène sous les pédales :

• veillez au bon positionnement du surtapis et de ses fixations au plancher,
• ne superposez jamais plusieurs surtapis.

Façade chauffage

Façade air conditionné

VENTILER

Réglages manuels :

Température

Commande positionnée :

sur la couleur bleue, déclenché de la fraîcheur,

sur la couleur rouge, déclenché le rechauffement de l'air ambientiel interieur.

Débit d'air

La force de l'air pulsé au niveau des diffuseurs, varie de 1 au plus fort 4. La position 0 l'éteint.

Pour atteindre le comport de l'air ambiant, pensez à ajuster cette commande.

Répartition d'air

La répartition de l'arrivée d'air est déterminée par les symboles suivants :

les aérateurs latéraux et les aérateurs centraux,

les pieds,

le pare-brise et les pieds,

le pare-brise.

La répartition d'air peut être modulée en plaçant la commande sur les positions intermédiaires, repérées par "●".

Entrée d'air extérieur

La diode de la touche est eteinte. Cette position est a privilégier.

Recirculation d'air interieur

La diode de la touche est allumée. La recirculation isole momentanément l'habitatc des odeurs et des fumées extérieures.

Utilisée avec le réglage de la force d'air pulsé (de 1 à 4), la recirculation permet d'atteindre plus rapidement le comport d'air ambiant souhaite, aussi bien en réglage chaud que froid.

Cette position ne doit etre que temporaire. Notre comforts d'air ambient atteint, returnez a la position entree d'air extérieur, elle permect le renouvellement de I'air dans I'habitacle et evite I'embuage.C'est I'usage a privilégier.

Air conditionné A/C

L'air conditionné n'est opérationnel que moteur tournant.

Une pression sur la touche enclenché le fonctionnement de l'air conditionné, la diode est allumée. Une nouvelle pression arrêté la fonction et étèint la diode.

L'air conditionné ne fonctionne pas si le débit d'air est sur 0.

AIR CONDITIONné AUTOMATIQUE À RÉGLAGE SEPARÉ CONDUCTEUR ET PASSAGER

Du bon usage

Pour rafraîchir ou réchauffer au maximum l'habitacle, il est possible de dépasser les valeurs de 15 en tournant jusqu'à afficher LO ou de 27 en tournant jusqu'à afficher HI.

En entrant dans le vehicule, la température à l'intérieur peut être beaucoup plus froide (ou plus chaude) que la température de comfort. Il n'est pas utile de modifier la valeur affichée pour atteindre rapidement le comfort souhaité. Le système utilisera ses performances maximales pour atteindre la valeur de comfort fixée.

Fonctionnement automatique

Programme comfort AUTO

C'est le mode normal d'utilisation du système d'air conditionné.

Appuyez sur cette touche, le symbole AUTO s'affiche. Selon la valeur de comportoisie,le systeme gere la répartition,le débit et

l'entrée d'air afin d'assurer le comport et une circulation d'air suffisante dans l'habitacle. Vous n'vez plus a intervenir.

Moteur froid, afin d'éviter une trop grande diffusion d'air froid, le diffuseur de l'air n'atteindra son niveau optimum que progressivement.

Pour toute comforts entre deux démarrages de la vehicule, les réglages sont conservés.

La fonction automatique ne sera plus maintenue si vous modifiez un réglage manuellement (AUTO s'efface).

Valeur de comporté conducteur ou passager

La valeur indiquée sur l'afficheur correspond à un niveau de comport et non pas à une température en degré Celsius ou Fahrenheit.

Tournez cette commande vers la gauche ou la droite pour diminuer ou augmenter la valeur. Un réglage autour de la valeur 21 permet d'obtenir

un comport optimal. Néanmoins, selon votre besoin, un réglage entre 18 et 24 est usable.

Ne pas masquer le capteur d'ensoleillement situé sur la planche de bord.

Fonctionnement manuel

Vous pouvez, selon vos goûts, faire un besoin différent de celui proposé par le système en modifiant un réglage. Les autres fonctions seront toujours générées automatiquement. Une pression sur la touche AUTO permet de revenir en fonctionnement tout automatique.

Répartition d'air

Des pressions successives sur cette touche permettent d'orienter le début d'air vers :

• le pare-brise,
• le pare-brise et les pieds,
• les pieds,
• les aérateurs latéraux, les aérateurs centraux et les pieds,
• les aérateurs latéraux et aérateurs centraux.

Débit d'air

Appuyez sur la touche petite hélice pour diminuer le débit ou grande hélice pour augmenter le débit.

Sur l'écran, les pales du ventilateur se remplissant lorsqu'on augmente le débit.

Neutralisation du système

Appuyez sur la touche petite hélice du début d'air jusqu'à ce que le symbole de l'hélice disparaissée de l'écran.

Cette action neutralise toutes les fonctions du système, à l'exception de la recirculation d'air et du dégivrage de la lunette arrêté (si vous vehicule en est équipé). Voitre réglage de comfort n'est plus maintainu et s'éteint.

Pour votre comforts, évitez de rester dans la position neutralisation.

Une nouvelle action sur la touche grande helice ou sur la touche AUTO reactive le système avec les valeurs precedant la neutralisation.

Entrée d'air extérieur / Recirculation d'air intérieur

Appuyez sur cette touche pour faire recirculer l'air à l'intérieur. Le symbole de recirculation s'affiche.

La recirculation isole l'habitacle des odeurs et fumées extérieures.

Evitez le fonctionnement prolongé en recirculation d'air interieur (risque de buée, d'odeur et d'humidity).

Une nouvelle pression sur cette touche active l'entrée d'air extérieur.

Marché / Arrêt de l'air conditionné

Appuyez sur cette touche, le symbole A/C s'affiche et l'air conditionné s'active.

Une nouvelle pression sur cette touche permet d'arrêter le rafraîchissement de l'air.

La buse de ventilation, située dans la boite à gants, diffuse de l'air frais (si l'air conditionné est activé) qu'elle que soit la consigne de température demandée dans l'habitacle et qu'elle que soit la température extérieure.

DEGIVRAGE ET DÉSEMBUAGE

Mode manuel

Orientez la commande sur ce réglage de répartition d'air.

Appuyez sur l'air conditionné.

Orientez la commande sur ce réglage de température.

Retourner en entrée d'air extérieur ouverte permit le renouvellement de l'air dans l'habitacle (diode eteinte).

Augmentez la variation du débit d'air.

Dégivrage de la lunette arrière et/ou des rétroviseurs

Un appui sur cette touche, moteur tournant, active le désembUAGE-dégivrage rapide de la lunette arrière et/ou des rétroviseurs à commandes électriques.

Cette fonction s'eteint :

• en appuyant sur la touche,
• à l'arrêt du moteur,
• d'elle-même pour éviter une consommation excessive d'énergie.

DEGIVRAGE ET DÉSEMBUAGE

Mode automatique : programme visibilité

Pour désembuer ou dégivrer
rapidement les vitres (humidité, passagers différents, givre), le programme comport (AUTO) peut s'avérer insuffisant.

Sélectionnez alors le programme visibilité. Le témoin du programme visibilité s'allume.

Il active l'air conditionné, le débit d'air et répartit la ventilation de façon optimale vers le pare-brise et les vitres laterales.

Il désactive la recirculation d'air.

DU BON USAGE

Aérateurs

"Laissez-les ouverts"

Pour une répartition optime de la diffusion d'air chaud ou frais dans l'habitacle, vous dispose de diffuseurs centraux et latéraux basculants et orientables létairelement (droite ou gauche) ou verticalement (haut ou bas). Pour l'agrément de comfort en roulant, ne pas les fermer et orientez plutilot le flux d'air vers les vitres.

Des diffuseurs d'air au niveau des pieds et vers le pare-brise complètement l'équipement.

Ne pas obstruer les diffuseurs situés au niveau du pare-brise et l'extraction d'air situé dans le coffre.

Filtre à poussières / filtré anti-odeurs (charbon actif)

Ce filtré permet d'arrêtier certaines poussières et de limiter les odeurs. Veiliez au bon état de ce filtré et faites remplacer périodiquement tous les éléments filtrants.

Rubrique 6 partie "Contrôles".

Air conditionné

En toute saison, l'air conditionné ne doit être utilisé que vitres fermées. Néanmoins après un arrêt prolongé au soleil, la température interieure restant élevée, n'hésitez pas à aérer l'habitatclependantquelques instants. Utilisez au maximum le mode AUTO car il permet de gérer de manière optimisée, l'ensemble des fonctions : débit d'air, température de comport dans l'habitatcle, répartition d'air, mode entrée d'air ou recirculation d'air dans l'habitatcle.

Faites fonctionner le système d'air conditionné 5 à 10 min, une ou deux fois par mois pour le maintainir en parfaitie condition de fonctionnement.

La condensation creee par le système d'air conditionné provoque un écoulement d'eau normal, pouvant former une flaque d'eau sous le vehicule en stationnement.

Si le système ne produit pas de froid, ne l'utilisez pas et contactez le réseau CITROEN ou un atelier qualifié.

SIÉGES AVANT

You dispossez des réglages suivants :

1 - Réglage longitudinal

Soulevez la barre et faites coulisser le siège vers l'avant ou vers l'arrière.

2 - Réglage de l'inclinaison du dossier

Dos appuyé contre le dossier, actionné le levier vers l'avant et réglez l'inclinaison souhaïée.

3 - Réglage en hauteur du siège conducteur

Pour monter le siège, tirez la commande vers le haut puis soulagez l'assise de votre poids.

Pour descendre le siège, tirez la commande vers le haut puis poussez sur l'assise.

Réglage en hauteur de l'appuie-tête

Pour le monter, coulissez l'appuie-tete verticalément vers le haut.

Pour le descendre, appuyez sur le bouton et coulibsez l'appuie-tete verticalement vers le bas.

Le réglage est correct lorsque le bord supérieur de l'appuie-tête se trouve au niveau du dessus de la tête.

Pour le retirer, appuyez sur le bouton et tirez l'appuie-tete vers le haut.

Pour le réinstaller, engagez les tiges de l'appuie-tête dans les orifices en restant bien dans l'axe du dossier.

Ne jamais rouler avec les appuiétete déposés ; ceux-ci doivent être en place et correctement régles.

Accoudoir régable

Pour acceder à la position verticale, relevez l'accoudoir jusqu'au verrouillage.

Abaissiez l'accouvoir pour le remetre dans la position d'utilisation.

Pour le déposer, appuyez sur le bouton de déverrouillage à partir de la position verticale et écartsé l'accoudoir.

Pour le replacer, clippez l'accoudoir en position verticale.

En presence de la console d'appoint et d'un accouvoir, pour rabattre le siège passager en position tablette, déposez la console ou l'accouvoir.

Commande des sièges chauffants avant

Chaque siège avant peut être équipé d'une commande située sur la partie laterale de l'assie.

Un appui allume le chauffage de l'assise.

Un nouvel appui I'eteint.

BANQUETTE ARRIÈRE

La banquette arrête 1/3 - 2/3 est épiquee d'appuie-tete virgules.

Chaque partie 1/3 - 2/3 est rabatable en position portefeuille, puis dépasable individuellement.

Appuié-tête

Position haute : souvez et remontezle.

Position bajo : appuyez dessus pour le redescendre.

Pour le retirer, après l'avoir remonté, appuyez sur la languette et soulevez l'appuié-tête.

Pour le réinstaller, engageez les tiges de l'appuie-tête dans les orifices en restant bien dans l'axe du dossier.

Position portefeuilie

Exemple de manipulations pour la partie 1/3. Elles sont identiques pour la partie 2/3.

• Mettez les appuie-tête en position basse.
• Si nécessaire, avancez les sièges avant.
• Appuyez sur la commande grise située sur la partie supérieure du dossier.
  Rabattez le dossier sur l'assise.

• Soulevez la barre de commande grise, située à l'arrière de l'assise.

• Basculez l'ensemble vers l'avant.

Remise en place

Basculez l'ensemble vers l'arrière jusqu'au verrouillage.

Relevez le dossier.

Le verrouillage du siège est correct quand la commande (en haut du dossier) n'est plus visible.

Vérifiéz le bon verrouillage au plancher du siècle lorsqu'il est revenu en position essie.

Repose de la banquette

• Présentez la banquette (partie 1/3 et/ou 2/3) à la verticale.
• Placez les crochets entre les deux barres.
  Rabatte la banquette vers l'arriere.

Pour replacer la banquette (partie 1/3 et/ou 2/3) en position "transport de passagers", reportez vous à la "position portefeuille" décrite page précédente.

Dépose de la banquette

• Si c'est nécessaire, avancez les sièges avant.
• Placez la banquette (partie 1/3 et/ou 2/3) en position portefeuille.

Reportez you à la "position portefeuille" décrite page précédente.

• Inclinez l'ensemble d'environ 45^ vers l'arrière.
• Soulevez la banquette verticalément jusqu'en butée des ancrages.
• Redresse la banquette en basculant vers l'avant puis soulevez-la.

SIÉGES ARRIÈRE (5 PLACES)

Les trois sièges arrêté indépendants sont équipés d'appuie-tête virgules.
Le dossier du siège central, rabattu sur l'assise, dispose d'une coque qui fait office de tablette avec porte-gobelet.

Chaque siège est déposable individuellement.

Lors de chaque remise en place d'un siège en position assise ou après l'avoir retirepuis reposé,vérifiez son bon verrouillage au plancher.

Appuié-tête

Position haute : souvez et remontezle.

Positionasse:appuyez dessus pour le redescendre.

Pour le retirer, après l'avoir remonté, appuyez sur la languette et soulevez l'appuié-tête.

Pour le réinstaller, engagez les tiges de l'appuie-tête dans les orifices en restant bien dans l'axe du dossier.

Incliner le dossier

• Actionnez la commande et reglez l'inclinaison du dossier.

Mettre le dossier en position tablette

• Tirez sur la commande pour rabattre le dossier sur l'assise du siège.

Ne placez pas d'objets durs ou lourds sur la tablette. Ils pourraient doivent des projectiles dangereux en cas de freinage brusque ou de chocol.

Remetre le dossier en place

• Déverrouillez le dossier en tirant sur la commande, puis replacez-le dans sa position initiale.

Lors de la remise en place du dossier, assurez-vous de son bon verrouillage.

Mettre le siège en position portefeuille

Tirez sur la commande pourmettre le dossier en position tablette.
- Soulevez la barre située derrière le siege pour dégager les points d'ancrage arrêté.
- Basculez l'ensemble du siège vers l'avant, jusqu'à son verrouillage.

Remetre le siège en place

• Poussez la commande rouge.
  Rabattez le siège pour fixer les points d'ancrage arrêté.
• Relevez le dossier en tirant sur la commande.

Vérifiez le bon ancrage de l'ensemble.

Déposer le siège

Si c'est nécessaire, avancez les sièges avant et baissez l'appuiétée.
- Placez le siège en position portefeuille.

Reportez vous à la "position portefeuille" décrite page précédente.

• Appuyez sur le levier rouge pour déverrouiller les pieds avant.
• Inclinez l'ensemble d'environ 45^ vers l'arrière sans relâcher le levier.
• Relâchez le levier.
• Soulevez le siège verticalément jusqu'en butée des ancrages.
• Redressez le siège en basculant vers l'avant puis soulevez-le.

Remetre le siège en place

• Inclinez le siège de 45^ vers l'avant.
• Placez les crochets entre les deux barres.
  Rabattez le siège pour fixer les points d'ancrage arrière.
• Tirez sur la commande pour remettre le dossier en position initiale.
• Remontez l'appuie-tête.

Vérifiez qu'aucun objet n'obstrue les alveoles d'ancrage et n'empeche le verrouillage correct des sièges.

Du bon usage

Suite aux diverses manipulations :

• ne pas déposer un appuie-tête sans le ranger et le fixer à un support,
  verifier que les ceintures de sécurité restent toujours accessibles et facies à boucler par le passager,
• un passager ne doit pas s'installer sans ajuster et boucler sa ceinture de sécurité.

SIÉGES ARRIÈRE (7 PLACES)

Les sièges de rang 2 et de rang 3 sont indépendants et modulables.

Chaque siège est dépasable et doit être reposé à l'emplacement défini, symbolisé sur son étiquette.

Appuie-tête

Il est de type virgule.

Position haute : appuyez sur la languette, soulevez-le et remontez-le.

Positionasse:poussez sur la languette et appuyez sur le dessus pourle descendre.

Pour le retirer : mettez-le en position haute, souvezez puis retirez-le.

Rangez-le à l'intérieur du vehicule en le fixant.

Pour le replacer : engagez les tiges de l'appuie-tête dans les orifices en restant bien dans l'axe du dossier.

Les types de sièges Rang 2

Siège létalgauche

Siège central

Siège létalrodroit

Les types de sièges Rang 3

Siège létéral gauche

Siège létal droit

Modularité du siège Rang 2

Incliner le dossier

• Actionnez la commande et réglez l'inclinaison.

Mettre le siège en position tablette

• Abaissez l'appuie-tête au maximum.
• Actionnez la commande pour rabattre le dossier sur l'assise du siège.

Remetre le dossier en place

• Déverrouillez le dossier en tirant sur la commande, puis replacez-le dans sa position initiale.
  Vérifiez le bon ancrage de l'ensemble.

Mettre le siège en position portefeuille

• Passez à la position tablette.
  Tirez la sangle rouge, située derrière le siècle, pour dégager les pieds du siècle de leur ancrage au plancher.
• Basculez l'ensemble du siège vers l'avant.

Remetre le siège en place

Rabattez l'ensemble du siège vers l'arrière.

Avant de rabattre le siège, veillez :

au rang 3, qu'aucun pied de passager ne se trouve a l'emplacement d'un ancrage du siege au plancher,
au bon verrouillage du siège au plancher,
- à la disponibilité de la ceinture de sécurité pour le passager.

Modularité du siège Rang 3

Mettre le dossier en position tablette

• Abaissez l'appuie-tête au maximum.
• Actionnez la commande pour rabattre le dossier sur l'assise du siège.

Remetre le dossier en place

• Déverrouillez le dossier en tirant sur la commande, puis replacez-le dans sa position initiale.

Vérifiez le bon ancrage de l'ensemble.

Mettre le siège en position portefeuille

• Passez à la position tablette.
• Soulevez le palonnier équipé d'une sangle rouge,itué derrière les siège,pour dégager les pieds du siège de leur ancrage au plancher.
• Basculez l'ensemble du siège vers l'avant.

Remetre le siège en place

• Poussez la commande rouge.
  Rabattez l'ensemble du siège vers l'arrière.

Veillez :

au bon verrouillage du siège au plancher,
- à la disponibilité de la ceinture de sécurité pour le passager.

Monter, descendre à partir dur rang 3

Entrer

• Placez le siège de rang 2 en position tablette.

Avant de le rabattre, vérifie qu'en rang 3, les pieds du passager n'obstruient pas les points d'ancrage du siège de rang 2.

• Tirez la sangle rouge pourmettre lesisiège en position portefeuille.
• Basculez l'ensemble vers l'avant.

• Basculez-le en position portefeuille, afin de libérer le passage.

Sortir

• Abaissez l'appuie-tête au maximum.
• Actionnez la commande jaune, située au dos du dossier de rang 2.
• Rabattre le dossier en position tablette.

Sortir par la porte latérale.

Veillez au bon placement de la ceinture centrale rangée dans son renforcement dans le garnissage du pavillon.

Manipulation du siège Rang 2

Déposer le siège

• Si c'est nécessaire, avancez les sièges avant.
• Baissez l'appuie-tête.
• Mettez le siège en position portefeuille.
• Basculez l'ensemble vers l'avant puis soulevez-le.

Reposer le siège

L'étiquette du siècle vous renseigne sur son emplacement à respecter.

• Placez les crochets des pieds avant entre les deux barres.
  Rabattez le siège vers l'arrière pour fixer les points d'ancrage arrêté.
• Actionnez la commande pour relever le dossier en position initiale.
• Remontez l'appuie-tête.

Veillez qu'aucun objet ou pieds, d'un passager asis à l'arrête, n'obstruent les alveoles d'ancrage et n'empêchent le verrouillage correct de l'ensemble.

Manipulation du siège Rang 3

Déposer le siège

• Baissez l'appuie-tête.
• Mettez le siège en position portefeuille.
• Basculez l'ensemble vers l'avant.
  Saisissez de chaque cote les montants du siège replie, en l'inclinant légarement vers l'avant et soulevez-le.

Reposer le siège

L'étiquette du siècle vous renseigne sur son emplacement à respecter.

• Placez les crochets des pieds avant entre les deux barres.
• Veillez qu'aucun objet ou pieds n'obstruent les alveoles d'ancrage arrêté et que la ceinture de sécurité soit bien positionnée et disponible.
  Rabattez le siège vers l'arrière pour fixer ses pieds d'ancrage arrêté.
• Actionnez la commande pour relever le dossier en position initiale.
• Remontez l'appuie-tête.

Du bon usage

Ne déposez pas d'objets durs ou lourds sur les dossiers formant une tablette, ils pouraient doivent des projectiles dangereux en cas de freinage brusque ou de chic.

Suite aux diverses manipulations :

• ne pas déposer un appuiè-tête sans le ranger, le fixer à un support dans le vehicule,
• vérifier que les ceintures de sécurité restent toujours accessibles et facies à boucler par le passager,
• un passager ne doit pas s'installer sans ajuster et boucler sa ceinture de sécurité,
• un passager assis en rang 3 doit veiller à ne pas obstruer les alveoles d'ancrage du siège de rang 2,
• un passager assis en rang 3 ne doit pas avoir devant lui les sièges du rang 2 en position portefeuille, ceci afin d'éviter tout risque de basculément involontaire du siège pouvant le blesser.

MODULARITE ET DIFFÉRÊNTES CONFIGURATIONS DES SIÉGES

Aménagements 5 places

Aménagements 7 places

AMÉNAGEMENTS AVANT

Vide-poches supérieur

Il est situé sur la planche de bord, derrière le volant.

Une encoche facilité le soulèvement du couvercle pour l'ouvrir. Accompagnez-le jusqu'à sa position d'arrêt.

Pour le referrer, accompagne le couvercle puis faites une légere pression sur le centre.

Tout liquide pouvant se renverser presente un risque de court-circuit electrique et donc un incendie potentiel.

1. Boîte à gants inférieure

Elle peut etre avec ou sans couvercle.

1. Bac de rangement et portebouteille (1,5 L)

2. Rangement létalé

3. Crochet portesac

Ne suspendez que des sacs couples et pas trop lourds.

Console centrale de rangement

Cette console offre un volume de rangement additionnel appréciable : elle est amovible, et se clippe sur un socle intégrant par ailleurs deux logements porte-gobelets sur la partie arrrière.

Veillez à ce que l'objet (bouteille, canette...) positionné dans le portegobelet soit bien maintainu, et ne risque pas de chuter en roulant.

Tout liquide pouvant se renverser, presente un risque de détérioration au contact des commandes du poste de conduite et de la console centrale. Soyez vigilant.

Capucine

Elle est située au dessus des paresoleil et permet de ranger différents objets (pull, dossier, gants ...).

Les ouvertures dissimulées par les pare-soileil permettent de visualiser et d'acceder aux objetsrangés dans la capucine.

Le poids maximal autorisé dans la capucine est de 5 Kg.

Ne pas y déposer des objets pouvant partager un risque pour les occupants.

Pare-soleil

Pour éviter l'éblouissement de face, rabatte le pare-soleil vers le bas. Une poche est aménagée dans le pare-soleil conducteur pour placer des cartes de péage, tickets, ...

Tiroirs sous sièges

Vous pouvez dispose d'un tiroir, sous chaque siège avant.

Rangement sous sièges

Vous disposez de rangements, avec ou sans couvercle, dans le plancher sous les sièges avant.

Pour y acceder, avancez le siège. Le couvercle est à soulever en passant par l'arrête du siège.

Vous disposez de deux coffres situés sous les pieds des passagers arrière. Pour les ouvrir, glissez les doigts dans l'encôche et soulevez le couvercle.

Tabletes aviation

Pour la mesure en place, tirez-la vers le haut et rabattez-la.

Par mesure de sécurité, au-delà d'une forte pression, la tablette est conçue pour se décrocher.

Pour la remettre en place, tablette verticale, engager un côte puis l'autre, en forçant légarement.

Ne placez pas d'objets durs ou lourds sur la tablette. Ils poursaient doivent des projectiles dangereux en cas de freinage brusque ou de chic.

Un crochet portec-sac est present sur le cote de chaque tablette.

Stores latéaux

Des stores lateraux peuvent etre disponibles sur les portes laterales coulissantes.

Tirez le store létal par la languette pour l'installer.

Pour éviter d'endommager le store à l'ouverture de la porte, vérifie le bon accrochage de la languette.

Toujours accompagner le store lentement avec la languette, à la montée comme à la descente.

TOIT MODUTOP

Le pavillon est multifonctions et prolonge la capucine. Il est composé des éléments suivants :

Rangements

Desrangements sonta votredisposition de chaque coté du pavillon.Le poids maximal est de 6 Kg.

Le fond translucide aide à repérer les objets déposés à l'intérieur.

Ne pas y déposer des objets pouvant partager un risque pour les occupants.

Plafonnier

Son fonctionnement est identique a celui du plafonnier avant.

Se reporter à la rubrique 3, partie "Vie à bord", chapitre "Plafonniers".

De l'intérieur

De l'extérieur

Coffre arrête

Ce coffre de toit est accessible à partir des places arrriere et du coffre.

A partir des places arriré, faites coulisser les volets pour ouvrir.

A partir du coffre du vehicule, placez le pouce sur l'empreinte puis tirez la poignee pour l'ouvrir.

Ouvrir avec prudence pour éviter la chute éventuelle d'objetsrangés dans ce coffre de toit interieur.

Le poids maximal autorisé est de 10 Kg.

Aérateurs

Une commande à 3 positions vous permet de régler la quantité d'air émise.

Ces aérateurs sont complétés par un perfumeur d'ambiance.

PARFUMEUR D'AMBIANCE

Le paraphueur d'ambiance permet de diffuser un paraphum dans l'habitacle à partir des aérateurs du pavillon de tout.

Réglage du début

Tournez le bouton chromé pour régler la diffusion :

• à gauche pour diminuer,
• à droite pour augmenter.

Pour arrêté la diffusion, tournez le bouton chromé au maximum vers la gauche.

Retrait du perfumeur

Enonceze le bouton en le tournant d'un quart de tour vers la gauche jusqu'à la mise en butée.
- Retirez le perfumeur du pavillon de toit.
- Remplacez la cartouche.

Remplacement d'une cartouche

La recharge du perfumeur est composée d'une cartouche B et de son éti d'étanchéité C.

• Retirez le film protecteur D.
• Placez la tete de la cartouche B sur le bouton A du perfumeur.
• Tournez-la d'un quart de tour pour la verrouiller sur le bouton et retirez l'étui.
• Insérez le perfumeur dans son logement.

Vous pouvez échanger les cartouches à tout moment et conserver les cartouches déjà entamées dans leur étui d'origine.

Le bouton du perfumeur A est indépendant de la cartouche.

Les cartouches sont livrées sans le bouton A.

Le bouton du perfumeur A ne peut eté fixé sur le pavillon multifonctions qu'avcse une cartouche.

Conservez donc toujours le bouton A et une cartouche.

Les cartouches sont disponibles dans le réseau CITROEN.

Insertion du perfumeur

Après mise en place ou échange de la cartouche :

• Remettez en place le perfumeur dans son logement.
• Tournez-le d'un quart de tour vers la droite.

Du bon usage

Par mesure de sécurité, utilisez uniquement les cartouches prévues à cet effet. Ne démontez pas les cartouches.

Conservez les étuis d'étanchéité des cartouches qui servent d'emballage en cas de non'utilisation des cartouches.

N'essayez jamais de recharger les cartouches avec d'autres perfums que ceux recommandés par le réseau CITROEN.

Conservez hors de la portée des enfants et des animaux. Évitez tout contact avec la peau et les yeux. En cas d'ingestion, consultez un médecin et montrez-lui l'emballage ou l'étiquette du produit.

BARRES DE TOIT MODUTOP

Ces deux barres de Toit Modutop en longitudinal sont amovibles.

Le poids maximal autorisé sur chaque barre est de 35kg

Préconisations pour le chargement sur le toit :

• Ouvrez les caches de protection.
  Utilisez le tournevis (ranged dans la trousse a outils sous le siège droit) pour retarder les 4 vis.
  Tournez les barres de 90^ en plaçant les parties creuses vers l'avant.
• Revissez les 4 vis.
  Refermez les caches de protection.
  Utilisez uniquement les passages de sangle A pour bien arrimer la charge.

Dans tous les cas, la charge doit reposer sur les bandes anti-derapantes prévues à cet effet, et ne doit toucher ni le pavillon, ni les vitres de tout.

BARRES DE TOIT EXTÉRIÉURES

Si vous installez des barres en transversal sur ces barres, reportez-vous aux valeurs masse du fabricant sans dépasser les 75 Kg.

Plafonnier avant

Plafonnier arrête

Spots de lecture individuels avant

PLAFONNIERS

Allumage/extinction automatique

Le plafonnier avant s'allume au retrait de la clé de contact, au déverrouillage du vehicule, à l'ouverture d'une des portes avant et pour la localisation du vehicule à l'aide de la télécommande.

Il s'esteint progressivement après la mise du contact et au verrouillage du vehicule.

Places avant : éclairage à l'ouverture d'une des portes avant.

Places arrirée : éclairage à l'ouverture d'une des portes arrirée.

Si les portes restent ouvertes
quelles minutes, les
plafonniers s'eteignent.

Ils s'allument et s'eteignent par un interrupteur manuel, contact mis.

Eclairage en permanence, contact mis.

Eteint en permanence.

CACHE-BAGAGES (5 PLACES)

Cette tablette rigide permet de masquer les objetsrangés dans le coffre.

Le replier

A partir du coffre, repliez la demi tablette, en la soulevant pour la dégager du cran C.

Le déposer

Repliez-le.

Dégagez-le, des crans A et B en tirant vers soi.

Soulevez-le et enlevez l'ensemble.

Le reposer

Déposez le cache-bagages devant A et B.

Poussez vers l'avant pour introduire les ergots dans les crans.

Dépliez et clipez dans les crans C.

Le ranger (selon version)

Un emplacement est aménagedans le dossier des sièges arrrière pour recevoir le cache-bagages replié sur lui-même.

Gissez-le à la verticale entre les guides latéraux situés à mi-hauteur des dossiers.

Introduisez d'abord la charnière, les rabats flottants tournés vers le haut.

Ce cache-bagages rigide peut former une tablette. Cependant pour des raisons de sécurité, ne déposez pas des objets qui peuvent se transformer en projectiles dangereux lors d'un freinage brusque ou d'un choc arrêté.

Prise 12 Volts (120 W Maxi)

Il est conseilé de limiter son utilisation afin de ne pas décharger la batterie.

Anneaux d'arrimage

Utilisez ces anneaux pour fixer vos charges au plancher.

Filet de protection

Ouvrez le cache situé dans le support du crochet.

Fixez le haut du filet dans les encoches, en ayant au préalable fait tourner la barre d'1/4 de tour.

Assurez you du bon engagement de l'extrémité de la barre dans la partie métallique de son logement.

Fixez les sangles dans les emplacements prevus sur le plancher. Tendez le filt à l'aide des sangles.

AMÉNAGEMENTS ARRIÈRE (7 PLACES)

Porte-gobelets

Tout liquide transporte en gobelet (mug ou autres) à bord pouvant se renverser, présente un risque. "Soyez vigilant".

Prise 12 volts (120 W maxi)

Il est conseilé de limiter son utilisation afin de ne pas décharger la batterie.

Anneaux d'arrimage

Utilisez les anneaux d'arrimage au plancher pour fixer et retenir solidement vos charges. Les ancrages des ceintures de sécurité ne doivent pas servir a cet usage.

Il est recommandé d'immobiliser le chargement en le fixant solidement au moyen des anneaux d'arrimage présents sur le plancher.

Ceintures de sécurité

Veillez au bon enrollement de la ceinture du siege central dans son renforcement au pavillon.

Evitez lesCLSiqueis des bocles de ceinture du rang 3 en remontant cellesci au plus pres des arrimages, situés au pavillon.

Les anneaux d'attache des boucles de ceinture sur chaque cote du coffre ne sont pas à utiliser pour retenir des charges.

Trappes de rangement

Soulevez la trappe correspondante.

Au plus pres du seuil de coffre, la cavite est destinée à receivevoir le tube enrouleur contenant le cache-bagages.

TENDELET, Cache-BAGAGES

Le tendelet est un cache-bagages de type ridesau avec enrouleur. Veillez à ne pas poser d'objets lourds sur le cache-bagages déployé.

Pour l'installer

Mettez en position portefeuille les sièges de rang 3.

Soulevez la trappe de rangement en seuil de coffre.

Saisissez l'enrouleur par son milieu et comprimez-le vers le montant gauche.

Soulevez l'ensemble.

Positionnez le tendelet afin de présenter vers vous les bavettes cache-bagages arrêté.

Engagez l'ergot gauche de l'enrouleur dans le support A.

Comprimez puis placez l'ergot droit face au support B.

Relâchéz pour enclencher l'enrouleur dans son support.

Déroulez le cache-bagages jusqu'àux montants lateraux arrêté.

Engagez les extrémités dans les encoches arrêté pour le maintainir tendu.

L'enrouleur est équipé de trois volets permettant d'occulter le coffre, que les sièges du rang 2 soient en position normal ou comport.

Chaque volet dispose de deux pinces qui s'accrochant aux pieds de chaque appuie-tête.

Pour I'enlever

Depuis le coffre, tirez le cachebagages vers vous afin de le dégagerdes montants lateraux.

Accompagnez l'enroulement du cache-bagages.

Retirez les pince des trois volets aux pieds de chaque appuie-tete de rang 2.

Comprimez l'enrouleur vers la gauche pour le retirez du support B.

Soulevez-le et pivotez-le vers l'avant.

Pour le ranger

Le ranger dans la cavité en seuil de coffre, les deux bavettes arrêté vers le haut.

Comprimez le tendelet vers la gauche, en premier.

Relâchez.

Arrangez les deux volets et refermez la trappe.

RETROVISEURS

Rétroviseurs extérieurs à commande manuelle

Manipuez le levier de réglage dans les quatre directions pour le régler.

En stationnement, les réroviseurs extérieurs sont rabattables manuelle.

Il ne sont pas équipés du dégivrage automatique.

Rétroviseurs extérieurs à commandes électriques

• Placez la commande à droite ou à gauche pour sélectionner le rétroviseur correspondant.
• Déplacez la commande dans les quatre directions pour effectuer le réglage.
• Replacez la commande en position centrale.

Rabattement / déploiement électrique

Les rétroviseurs sont rabattables ou déployables électriquement de l'intérieur, vehicule en stationnement et contact mis :

• Placez la commande en position centrale.
• Tournez la commande vers le bas.

Rétroviseurs avec dégivrage

Les rétroviseurs associés aux réglages électriques peuvent être dégivrés.

Appuyez sur la touche de dégivrage de la lunette arrrière.

Rabattementforcé

Si le boftier du rétroviseur est sorti de son logement initial, vécique à l'arrêt, repositionné le manuellement ou utilisez la commande de rabattement électrique.

Rétroviseur interieur manuel

Le rétroviseur interieur possède deux positions :

• jour (normal),
• nuit (antiéblouissement).

Pour passer de l'une à l'autre, poussez ou tirez le levier situé sur le bord inférieur du rétroviseur.

Fenêtres de téléphage / parking

Le pare-brise athermique comporte deux zones non refléchissantes situées de chaque côte de la base du rétroviseur interieur.

Elles sont destinées à l'approjection des cartes de téléphage et/ou de parking.

MIROIR DE SURVEILLANCE

Ce miroir, superposé au rétroviseur central, permet au conducteur ou au passager avant d'observer l'ensemble des places arrêté.

Monté sur sa propre rotule, son réglage manuel est simple et assure une vue de l'intérieur arrêté du vehicule.

Il peut être également régle pour une meilleure visibilité lors d'une manoeuvre ou d'un dépassement.

VITRES ARRIÈRE

Pour entrebaille les vitres arrrière, basculez le levier, puis poussez-le à fond pour verrouiller les vitres en position ouverte.

LEVE-VITRES ÉLECTRIQUES

1. Commande de l'ève-vitre conducteur
2. Commande de l'eve-vitre passager
   Vous disposez de deux modes de fonctionnement :

Mode manuel

Appuyez sur la commande ou tirez-la, sans dépasser le point de résistance. La vitre s'arrête des que vous relâchez la commande.

Mode automatique

Appuyez sur la commande ou tirez-la, au-delà du point de résistance. La vitre s'ouvre ou se ferme complètement après avoir relâché la commande. Une nouvelle impulsion arrêté le mouvement de la vitre.

Les fonctions électriques des lève-vitres sont neutralisées :

• environ 45 secondes après la coupure du contact,
• après l'ouverture d'une des portes avant, si contact coupé.

Antipuncture

Lorsque la vitre remonte et rencontres un obstacle, elle s'arrête et redescend partiellement.

Réinitialisation

Après un rebranchement de la batterie, ou en cas de dysfonctionnement, vous doivent réinitialiser la fonction antipincement.

Descendez complètement la vitre, puis remontez-la, elle remontera par palier de quelques centimétres à chaque appui. Renouvelez l'opération jusqu'à la fermeture complète de la vitre.

Gardez la commande appuyée pendant au moins une seconde après avoir atteint la position vitre fermée.

Pendant ces opérations, l'antipincement est inopérant.

Du bon usage

En cas de pincement lors de la manipulation des lève-vitres, vous nevez inverser le mouvement de la vitre. Pour cela, appuyez sur la commande concernée.

Lorsque le conducteur actionne les commandes des lève-vitres passagers, le conducteur doit s'assurer qu'aucune personne n'empêche la fermeture correcte des vitres.

Le conducteur doit s'assurer que les passagiers utilisent correctement les leve-vitres.

Faites attention aux enfants pendant les manoeuvres de vitres.

Après de nombreuses sollicitations consécutives de fermeture/ouverture de la commande de lève-vitres électriques, une protection s'énclenche et autorise uniquement la fermeture de la vitre. Àprous la fermeture, attendre environ 40 minutes. Passé ce déali, la commande est à nouveau opérationnelle.

SECURITE EN CONDUITE SIGNAL DE DÉTRESSE

Appuyez sur ce bouton, les faux indicateurs de direction clignotent. Il peut fonctionner contact coupé. Ne l'utilise qu'en cas de danger, pour un arrêt d'urgence ou pour une conduite dans des conditions inhabituelles.

Allumage automatique des feu de détresse

Lors d'un freinage d'urgence, en fonction de la force de la décelération, les feuels de détresse s'allument automatiquement. Il s'éteignent automatiquement à la première accelération.

Vous pouvez les eteindre en appuyant sur le bouton.

VERTISSEUR SONORE

Appuyez au centre du volant.

FREIN DE STATIONNEMENT

Verrouillage

Tirez le frein de stationnement pour immobiliser votre vehicule.

Vérifiez qu'il est bien serré avant de descendre du vehicule.

Le frein de stationnement resté serré ou mal desserré est signalé par ce témoin allumé au combiné.

Lors d'un stationnement dans une pente, braquez vos roues vers le trottor et tirez le frein de stationnement.

Inutile d'enclencher une vitesse après avoir stationné le vehicule, surtout en charge.

Tirez le frein de stationnement,
vécicule à l'arrêt uniquement.

En cas d'utilisation exceptionnelle du frein de stationnement quand le vehicule roule, serrez-le en exerçant une traction moderée pour ne pas bloquer les roues arrêté (risque de dérapage).

Déverrouillage

Tirez sur la poignée et appuyez sur le bouton pour rabattre le frein de stationnement.

L'aide au stationnement arrirere sonore et/ou graphique est constituée de quatre capteurs de proximite, installes dans le pare-chocs arriere. Ils detectent tout obstacle qui entre dans le champ : personne, vehicule, arbre, barriere, derriere le vehicule en manoeuvre.

Cercains objets détestés au début de la manoeuvre ne le seront plus en fin de manoeuvre, en raison des zones aveugles situées entre et sous les capteurs. Exemples : piquet, balise de chantier ou plot de trotoir.

Passer la marche arrière

Un signal sonore confirme l'activation du système par l'enclenchement de la marche arrière.

L'information de proximite est donnée par un signal sonore, d'autant plus rapide que le vehicule se rapproche de l'obstacle. Lorsque la distance "arriere vehicule/obstacle" est inférieure à trente centimétres environ, le signal sonore devient continu.

Affichage à l'écran

Arreter I'aide

Passez au point mort.

Activation / Neutralisation

Voupez activer ou neutraliser le systeme en appuyant sur ce bouton.

L'activation et la neutralisation du système sont mémorisées à l'arrêt du vehicule.

Anomalie de fonctionnement

En cas d'anomalie de fonctionnement, au passage de la marche arrière, la diode du bouton s'allume, accompagnée d'un signal sonore et d'un message sur l'écran. Consultez le réseau CITROën ou un atelier qualifié.

Du bon usage

Par mauvais temps ou par temps hivernal, assurez vous que les capteurs ne sont pas recouverts par de la boue, du givre ou de la neige.

Le système sera neutralisé automatiquement en cas d'attelage d'une remorque ou de montage d'un porte-vélo (vécicule équipé d'un attelage ou d'un porte-vélo recommendé par CITROën).

L'aide au stationnement ne peut, enaucuncas,replacementla vigilance ni laresponsabilité du conducteur.

SYSTEME ANTIBLOCAGE DES ROUES (ABS - REF)

Les systèmes ABS et REF (répartiteur électronique de freinage) augmentent la stabilité et la maniability de votre vehicule lors du freinage, en particulier sur revêtement défectueux ou glissant. L'ABS empêche le blocage des roues, le REF assure une gestion intégrale de la pression de freinage roue par roue.

Du bon usage

Le dispositif d'antiblocage intervient automatiquement lorsqu'il y a un risque de blocage des roues. Il ne permet pas un freinage plus court.

Sur chaussée très glissante (verglas, huiile, etc... ) l'ABS est susceptible de rallonger les distances de freinage. En cas de freinage d'urgence, n'hesitez pas à enforcer fortement la pédale de frein, sans jamais relâcher l'effort, même sur chaussée glissante, vous pourrez ainsi continuer à manoeuvrer le vehicule pour éviter un obstacle.

Le fonctionnement normal du système ABS peut se manifester par de légères vibrations sur la pédale de frein.

En cas de changement de roues (pneus et jantes), veillez a ce qu'elles soient refereNCees par CITROEN.

L'allumage de ce témoin,
accompagné d'un signal
sonore et d'un message
sur l'écran, indique un
dysfonctionnement du

système ABS pouvant provoquer une perte de contrôle du vehicule au freinage.

L'allumage de ce témoin,
couple au témoin de frein
et STOP, accompagné
d'un signal sonore et d'un
message sur l'écran, indique

un dysfonctionnement du répartiteur électronique de freinage pouvant provoquer une perte de contrôle du vehicule au freinage.

L'arrêt est impératif.

Dans les deux cas, consultez le réseau CITROën ou un atelier qualifié.

SYSTEME D'ASSISTANCE AU FREINAGE D'URGENCE (AFU)

Ce système permet, en cas d'urgence, d'atteindre plus vite la pression optimale de freinage, appuyez très fort et sans relâcher.

Il se déclenché en fonction de la vitesse d'actionnement de la pédale de frein.

Cela modifie la résistance de la pédale de frein sous le pied.

Pour prolonger le système d'assistance au freinage d'urgence : maintenez le pied sur la pédale de frein.

ANTI-PATINAGE DE ROUE (ASR) ET CONTROLE DYNAMIQUE DE STABILITÉ (ESC)

Ces systèmes sont associés et complémentaires de l'ABS.

L'ASR est un dispositif très utile pour garder une motricité optimale et éviter les pertes de contrôle du vehicule à l'accélération.

Le système optimise la motricité, afin d'éviter le patinage des roues, en agissant sur les freins des roues motrices et sur le moteur. Il permet aussi d'améliorer la stabilité directionnelle du vehicule à l'accélération.

Avec l'ESC, maintenez le cap sans tenter de contrebraquer.

En cas d'écart entre la trajectory suivie par le vehicule et celle souhaitatione par le conducteur, le système ESC agit automatiquement sur le frein d'une ou plusieurs roues et sur le moteur pour inscire le vehicule dans la trajectory souhaitatione.

Fonctionnement des systèmes ASR et ESC

La diode lumineuse clignote quand I'ASR ou I'ESC sont sollicités.

Neutralisation des systèmes ASR/ESC

Dans des conditions exceptionnelles (démarrage du vehicule embourbé, immobilisé dans la neige, sur sol meuble...), il peut s'avérer utile de neutraliser les systèmes ASR et ESC pour faire patiner les roues et retrouver de l'adherence.

• Appuyez sur le bouton ou tournez la molette sur la position ESC OFF (suivant version).

Le témoin s'allume : les systèmes ASR et ESC n'agissant plus.

Ils s'enclenchent à nouveau :

automatiquement a partir de 50 km/h,

• manuellement par une nouvelle pression sur le bouton ou en tournant la molette sur cette position (suivant version).

Contrôle du fonctionnement

Lorsqu'un dysfonctionnement des systèmes survient, le témoin s'allume arrivapné d'un signal sonore et d'un message sur l'écran.

Consultez le réseau CITROEN ou un atelier qualifié pour verification du système.

Le témoin peut également s'allumer si les pneumatiques sont sous gonflés.
Vérifiez la pression de chaque pneumatique.

Du bon usage

Les systèmes ASR/ESC offrent un surcroit de sécurité en conduite normale, mais ne doit pas inciter le conducteur à prendre des risques supplémentaires ou à rouler à des vitesses trop élevées.

Le fonctionnement de ces systèmes est assure du réserve du respect des préconisations du constructeur concernant les roues (pneumatiques et jantes), les composants de freinage, les composants électroniques, ainsi que les procédures de montage et d'intervention du réseau CITROEN.

Après un choc, faites vérifier ces systèmes par le réseau CITROën ou par un atelier qualifié.

"GRIP CONTROL"

Dans la neige, la boue et le sable, ce système de motricité est obtenu par un compromis entre sécurité, adherence et motricité qui sont associés aux pneumatiques Michelin® Latitude Tour HP M+S.

Il permet d'évoluer dans la majorité des conditions de faible adherence. L'appui sur la pédale d'accéléateur doit être suffisant pour que la puissance du moteur permette aux différents paramètres d'être gérés de manière optimale.

Du bon usage

Votre vehicule est principalement concu pour circuler sur des routes goudronnées mais il vous permet d'emprunter occasionnellement d'autres voies moins carrossables.

Il ne permet pas, en particulier lorsque votre vehicule est fortement charge, de réaliser des activités tout-terrain comme :

• franchir et conduire sur des terrains qui pourrait endommager le soubassement ou arracher des éléments (tuyau de carburant, refroidisseur carburant, ...), notamment par des obstacles ou des pierres,
• rouler sur des terrains à fortes pentes et à adhérences réduites,
  traverser un cours d'eau.

Ce mode ESC est calibre pour un niveau de patinage faible, basé sur différentes adhérences habituellément rencontrees sur route.

Après chaque coupure du contact, le système revient en mode ESC automatiquement.

Ce mode neige permet de s'adapter aux conditions d'adherence rencontres pour chacune des deux roues avant, au démarrage.

En phase de progression, le système optimise le patinage pour garantir la meilleure accélération possible en fonction de l'adherence disponible.

Ce mode sable autorise peu de patinage sur les deux roues motrices de façon simultanee pour faire progresser le vehicule et

limiter les risques d'ensablement. Sur le sable, n'utilise pas les autres modes sous peine d'enlier le vehicule.

Ce mode ESC OFF n'est adaptable qu'aux conditions particulieres rencontres au démarrage ou a bassé vitesse.

Au dela de 50 km/h, le système revient en mode ESC automatiquement.

Ce mode tout chemin (boue,herbe humide,...) autorise,lors du demarrage, beaucoup d'patinage sur la roue la moins adhérente

pour favoriser l'évacuation de la boue et retrouver du "grip". Parallelement, la roue la plus adhérente est gérée de façon à passer le plus de couple possible.

En phase de progression, le système optimise le patinage pour répondre, au moins, aux sollicitations du conducteur.

CEINTURES DE SECURITÉ

Réglage en hauteur

Pincez la commande avec le renvoi et faites couilisser l'ensemble du cotoé siège conducteur et du cotoé siège passager individuel.

Verrouillage

Tirez la sangle, puis insérez l'embout dans le boîtier de verrouillage.

Vérifiez son verrouillage en effectuant un essai de traction sur la sangle.

Déverrouillage

Appuyez sur le bouton rouge.

Témoin de ceinture conducteur non bouclée

Au démarrage du vehicule,
lorsque le conducteur n'a pas
boucle sa ceinture, ce témoin
s'allume.

Du bon usage

Le conducteur doit s'assurer que les passagers utilisent correctement les ceintures de sécurité et qu'ils sont tous bien attachés avant de rouler.

Quelle que soit votre place dans le vehicule, mettez toujours votre ceinture de sécurité, même pour des trajets de courte durée.

Les ceintures de sécurité sont équipées d'un enrouleur permettant l'ajustement automatique de la longueur de sangle à votre morphologie.

N'utilisez pas des accessoires (pinces à linge, clips, épingle à nourrice, ...) qui permettent un jeu avec les sangles de ceintures.

Assurez-vous que la ceinture est correctement enroulée après usage.

Après rabattement ou déplacement d'un siège ou d'une banquette arrière, assurez-vous que la ceinture est correctement enroulée et que le boitier de verrouillage est pré à receivevoir son embout.

En fonction de la nature et de l'importance des impacts, le dispositif pyrotechnique peut se déclencher avant et indépendamment du déploement des airbags. Il tend instantanément les ceintures et les plaque sur le corps des occupants.

Le déclenchement des prétensionneurs s'accompagne d'un léger dégagement de fumée inoffensive et d'un bruit, dus à l'activation de la cartouche pyrotechnique intégrée au système.

Le limiteur d'effort attenue la pression de la ceinture sur le corps des occupants.

Les ceintures à prétension pyrotechnique sont actives lorsque le contact est mis.

Les enrouleurs sont équipés d'un dispositif de blocage automatique lors d'une collision, d'un freinage d'urgence ou du retournement du vehicule.

Vou pouvez déverrouiller la ceinture en appuyant sur le bouton rouge de la boute. Accompagnez la ceinture après le déverrouillage.

Le témoin d'airbag s'allume si les pretensionneurs se sont déclenchés. Consultez le réseau CITROEN ou un atelier qualifié.

Pour être efficace, une ceinture de sécurité doit :

• maintainir qu'une seule personne adulte,
• ne doit pas etre vrillée,verifiez en tirant devant vous par un mouvement regulier,
• être tendue au plus pres du corps. La partie haute de la ceinture est à positionner dans le creux de l'épaule.

La partie ventrale est à placer le plus bas possible sur le bassin.

Ne pas inverser les boucles de ceinture, car celles-ci ne repliraient pas entierement leur role. Si les sièges sont équipés d'accoudoirs, la partie ventrale de la ceinture doit toujours passer sous l'accoudoir.

Vérifiez le bon verrouillage de la ceinture en tirant la sangle d'un coup sec.

Recommendations pour les enfants :

• utilisez un siège enfant adapté, si le passager a moins de 12 ans ou mesure moins d'un mètre cinquante,
• ne transportez jamais un enfant sur vos genoux, même avec la ceinture de sécurité du siege bouclée.

Pour plus d'informations sur les sièges enfants, se reporter à la rubrique 4, partie "Enfants à bord".

En raison des prescriptions de sécurité en vigeur,le reseau CITROEN est le garant de toute intervention ou tout contrôle,de la verification a l'entretien et de I'équipement de vos ceintures de sécurité.

Faites vérifier les ceintures périodiquement (meme après un chic mineur) par le réseau CITROEN ou par un atelier qualifié : elles ne doivent pas porter de trace d'usure, de coupure ou d'effilochage, ni avoir eté transformées ou modifiées.

Nettoyez les sangles de ceinture avec de l'eau savonneuse ou un produit nettoyant textile, vendu dans le réseau CITROEN.

Ceintures aux places avant

Les places avant sont équipées de pretensionneurs pyrotechniques et de limiteurs d'effort.

Ceintures aux places arrirée (5 places)

Les assises arrirée sont équipées de ceintures à trois points d'ancrage et d'enrouleurs.

Ceintures aux places arrirée (7 places)

En rang 2

Les trois assises sont équipées de ceintures à trois points d'ancrage et d'enrouleurs.

Lors du rabattement des sièges latéraux ou des dossiers en position tablette, évitez de coincer la sangle de la ceinture centrale.

Lors de la manipulation des sièges latéaux (déposer/reposer) ou lors de l'accès au rang 3, évitez d'accrocher la ceinture centrale.

Veillez au bon enroulement de la ceinture centrale dans son renforcement au pavillon.

En rang 3

Les deux assises sont équipées de ceintures à trois points d'ancrage et d'enrouleurs.

N'attachez pas les ceintures sur les anneaux d'arrimage marqués d'une croix rouge, représentées sur l'étiquette.

Faites attention à bien accrocher les ceintures sur les anneaux prévus à cet effet.

Les ceintures du rang 3 inutilisées peuvent être rangiées pour libérer l'espace de chargement et faciliter l'utilisation du cache-bagages.

Accrochez le mousqueton dans l'emplacement prévu à cet effet sur le garnissage de montant arrêté.

AIRBAGS

Les airbags ont ete concus pour optimiser la sécurité des occupants en cas de collision violente ; ils complètent l'action des ceintures de sécurité a limiteur d'effort.

Dans ce cas, les détecteurs électroniques enregistrant et analyssent les chocs frontaux et latéraux subs dans les zones de détéction de chic :

• en cas de chic violent, les airbags se déploient instantanément et contribuient à mistré protégier les occupants du vehicule. Aussitôt après le chic, les airbags se dégonflentrapidementafin de ne génér ni la visibilité, ni la sortie éventuelle des occupants,

• en cas de chic peu violent, d'impact sur la face arrêté et dans certaines conditions de retournement, les airbags ne se déclencheront pas ; seule la ceinture de sécurité contribue à assurer votre protection dans ces situations.

L'importance d'un choc dépend de la nature de l'obstacle et de la vitesse du vehicule au moment de la collision.

Les airbags ne fonctionnent que lorsque le contact est mis.

Cet équipement ne fonctionne qu'une seule fois. Si un second choc survient (lors du même accident ou d'un autre accident), l'airbag ne fonctionnera pas.

Le déclenchement du ou des airbags s'accompagne d'un léger dégagement de fumée et d'un bruit, dus à l'activation de la cartouche pyrotechnique intégrée au système. Cette fumée n'est pas nocive, mais peut se révêler irritante pour des personnes sensibles.

Le bruit de la détonation peut entraîner une légère diminution de la capacité auditive pendant un bref laps de temps.

L'airbag passager doit être impérativement neutralisé si un siege infant est installé dos à la route. Rubrique 4, partie "Enfants à bord".

Du bon usage

Adoptez une position assise normale et verticale.

Attachez-vous dans votre siège et positionné correctement la ceinture de sécurité.

Ne laissez rien s'interposer entre les occupants et les airbags (enfant, animal, objet...). Cela pourrait entraver le fonctionnement des airbags ou blesser les occupants.

Après un accident ou le vol du vehicule, faites vérifier les systèmes d'airbags.

Toute intervention sur les systèmes d'airbags est rigoureusement interdite en dehors du personnel du réseau CITROEN ou d'un atelier qualifié.

Mème en observant toutes les précautions évoquees, un risque de blessures ou de légères brûlures à la tête, au buste ou aux bras, lors du déclenchement d'un airbag n'est pas exclu. En effet, le sac se gonfle de façon quasi-instantanée (quelques milliseconds) puis, se dégonfle dans le même temps en evacuant les gaz chauds par des orifices prévus à cet effet.

Airbags lateraux

Recouvre les sièges uniquement avec des housses réferencées.

Celles-ci ne risquent pas de gener le déclenchement des airbags lateraux. Consultez le réseau CITROEN ou un atelier qualifié.

Ne fixez ou ne collez rien sur les dossiers des sièges, cela pourrait occasionner des blessures au thorax ou au bras lors du déploiement de l'airbag latéral.

N'approche pas plus que nécessaire le buste de la porte.

Airbags frontaux

Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur le moyeu central du volant.

Ne laïsez pas le passager poser ses pieds sur la planche de bord, au risque de graves blessures en cas de déclenchement de l'airbag.

Dans la mesure du possible, ne fumez pas, car le déploiemè des airbags peut occasionner des brûlures ou des risques de blessures dus à la cigarette ou à la pipe.

Ne démontez, percez ou soumettez jamais le volant à des coupés violents.

Airbags latéaux

C'est un système qui protège, en cas de choc latorial violent, le conducteur et le passager avant afin de limiter les risques de traumatisme au thorax.

Chaque airbag létal est intégré dans l'armature du dossier de siège avant, côté porte.

Activation

Il se déclenché unilatéralement en cas de chic lésal violent appliqué sur tout ou partie de la zone d'impact lésal B, s'exçant perpendiculairement à l'axe longitudinal du vehicule dans un plan horizontal et de sens extérieur vers interieur du vehicule.

L'airbag létal s'interpose entre l'occupant avant du vehicule et le panneau de porte correspondant.

Zones de détention de chocol

A. Zone d'impact frontal.
B. Zone d'impact latéral.

Lors d'un chocol ou d'un accrochage léger sur le côté du vehicule ou en cas de tonneux, l'airbag peut ne pas se déclencher.

Anomalie de fonctionnement

Si ce témoin s'allume au combiné, accompagné d'un signal sonore et d'un message sur l'écran, consultez le réseau

CITROEN ou un atelier qualifié pour verification du système. Les airbags pouraient ne plus se déclencher en cas de chic violent.

Airbags rideaux

C'est un système qui protège, en cas de chic l'atéral violent, le conducteur et les passagers (sauf à la place centrale du rang 2) afin de limiter les risques de traumatisme à la tête.

Chaque airbag rideau est intégré dans les montants et la partie supérieure de l'habitacle.

Activation

Il se déclenché simultanément avec l'airbag latéral correspondant en cas de choc lésal violent appliqué sur tout ou partie de la zone d'impact latéral B, s'exercçant perpendicular à l'axe longitudinal du vehicule dans un plan horizontal et de sens extérieur vers interieur du vehicule.

L'airbag ridesau s'interpose entre I'occupant avant ou arrive du vehicule et les vitres.

Airbags frontaux

Ils sont intégrés au centre du volant pour le conducteur et dans le tableau de bord pour le passager avant.

Activation

Ils se déclenchent simultanément, sauf si l'airbag frontal passager a été neutralisé, en cas de chic frontal violent appliqué sur tout ou partie de la zone d'impact frontal A, suivant l'axe longitudinal du vehicule dans un plan horizontal et de sens avant vers arrêté du vehicule.

L'airbag frontal s'interpose entre l'occupant avant du vehicule et la planche de bord pour amortir sa projection en avant.

Neutralisation

Seul l'airbag frontal passager peut etre neutralise:

• Contact coupé, introdusez-la clé dans la commande de neutralisation de l'airbag passager,
• tournez-la en position "OFF",
• puis retirez-la en maintainant cette position.

Le témoin airbag du combiné s'allumependant toutla durée de la neutralisation.

Pour assurer la sécurité de votre infant, neutralisez impérativement l'airbag passager lorsque vous installez un siège infant dos à la route sur le siège avant passager. Sinon, l'enfant risquerait d'être tué ou gravement blessé lors du déploiement de l'airbag.

Réactivation

En position "OFF", l'airbag passager ne se déclenchera pas en cas de chic. Dés que vous retirez le siège infant, tournez la commande de l'airbag en position "ON" pour activer à nouveau l'airbag et assurer ainsi la sécurité de votre passager en cas de chic.

Anomalie airbag frontal

Si ce témoin s'allume,
accompagné d'un signal
sonore et d'un message sur
l'écran, consultez le réseau
CITROEN ou un atelier
qualifié pour vérification du
systeme.

En cas d'allumage permanent des deux tímoins d'airbags, ne pas installer de siègeendant dos à la route, consultez le réseau CITROEN ou un atelier qualifié.

GÉNÉRALITÉS SUR LES SIÉGES ENFANTS

Préoccupation constante de CITROën lors de la conception de votre vehicule, la sécurité de vos enfants dépend aussi de vous.

Pour vous assurer une sécurité optime, voirlez à respecter les consignes suivantes :

• tous les enfants de moins de 12 ans ou d'une talle inférieure à un mètre cinquante doivent être transportés dans des sièges enfants homologués adaptés à leur poids, aux places équipées d'une ceinture de sécurité ou d'ancrages ISOFIX,
  statistiquement, les places les plus sures pour le transport des enfants sont les places arrriere de votre vehicule,
• un enfant de moins de 9 kg doit obligatoirement être transporte en position "dos à la route" à l'avant comme à l'arrière,
• le passager ne doit pas voyageer avec un enfant sur ses genoux.

SIÉGE ENFANT À L'AVANT

"Dos à la route"

Recommende sur les places arrriere jusqu'à 2 ans.

Lorsqu'un siège enfant "dos à la route" est installé en place passager avant, l'airbag passager doit être impérativement neutralisé. Sinon, l'enfant risquerait d'être gravement blessé ou tué lors du déploiement de l'airbag.

"Face à la route"

Recommendé sur les places arrêté à partir de 2 ans.

Lorsqu'un siège enfant "face à la route" est installé en place passager avant, laissez l'airbag passager actif.

Les régles de transport des enfants sont spécifiques à chaque pays. Consultez la législation en vigueur dans votre pays.

Veuillez consulter la liste des sièges homologués dans votre pays. Les fixations isofix, les places arrrière, l'airbag passager et sa neutralisation dépendant de la version commercialisée.

Rubrique 4, partie "Airbags".

La fonction des sièges enfants et celle de la neutralisation de l'airbag passager sont communés, une la gamme CITROën.

En l'absence de la neutralisation de l'airbag passager, il est strictement interdirt d'instructor un siège infant "dos à la route" aux places avant.

Airbag passager OFF

Étiquette figurant de chaque côté du pare-soleil passager

AR	JISAKITA HONDA HE INCTANIPAITE detccko stoile na cedanka c AKTIBNIPAHA npedna Bb3dUHHA Bb3TPIABHILZA. Toba mokeja prinuHn CMbPT nii CEPNO3HO HAPAHRABAHE na deteTo.
BG	NIKOFA HE INCTANIPAITE detccko ztoile na cedanka c AKTIBNIPAHA npedna Bb3dUHHA Bb3TPIABHILZA. Toba mokeja npuHn CMbPT nii CEPNO3HO HAPAHRABAHE na deteTo.
CS	NIKDY neumistujte dětské zádržné zářízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANYM Čelním AIRBAGEM. Hrozí nebezpečí SMRTI DITETE nebo VAZNÉHO ZRANENI.
DA	Brug aldrig en bagudvendt barnestol pá et sáde der er beskyttet af en aktiv airbag. Dód eller alvorlig skade pá barnet kan forekomme.
DE	Verwenden Sie NIEMALS einen Kindersitz oder Babyschale gegen die Fahrrichtung bei AKTIVIERTEM Airbag, TOD oder ERNSTHAFFE VERLETZUNGEN konnen die Folge sein.
EL	Mn xρησιμοτοίεTE NOTE παδόκό κάθισμα με ηπν πλátη του προς θ εμπρός μέρος του autoKIVHTOU, σε μία θέση που προστατειειαι από METΩΠKO αερόσακο του είανι ENEPΓΟΣ. Autó μπροεν αν εχει σαν συνεπεία to ΘANATO έν ΣOBAPO TPAYMATIΣMO tóu ΠAIΔIOY
EN	NEVER use a rearward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the CHILD can occur
ES	NO INSTALAR NUNCA EL SISTEMA DE RETENCIÑ PARA NÍOS DE ESPALDAS AL SENTIDO DE LA CIRCULACION SOBRE UN ASIENTO PROTEGDIO CON UN COJÍN INFLABLE FRONTAL (AIRBAG) ACTIVADO. ESTO PUEDE CAUSAR LA MUERTDE DEL BEBE O HERIRLO GRAVEMENTE.
ET	Ärge kasutage kunagi lapse turvatooli seljaga soidusuunas soiduki istmel mis on kaitstud AKTIVEERITUD TURVAPADJAGA. See võib pöhjustada lapsele RASKEID VIGASTUSVI vii SURMA.
FI	ÄLÄ KOSKAAN aseta lapseyn turvaistuieta Selkä ajosuntaan istruemelle, jonka edessä suojana on käytöän aktivoitu TURVATYYNY. Sen laukeaminen voi aiheuttaa LAPSEN KULEMAN tai VAKAVAN LOUKKAANTUMISEN.
FR	NE JAMAIS installer de système de retenue pour enfants faisant face vers l'arrête sur un siège protégé par un COUSSIN GONFLABLE frontal ACTIVE. Cela peut provoquer la MORT de l'ENFANT ou le BLESSER GRAVEMENT
HR	NIKADA ne postavljiati dječju sjedalicu leðma u smjeru VOZNJE na sjedalo zašićeno UKLJUCENIM prednjim ZRAČNIM JASTUKOM. To bi moglo uzrokovati SMRT ili TESKU OZLJEDU djeteta.
HU	SOHA ne használjon menetirávnak hättal beszerelt gyermekúlest olyan ülesen, amely AKTIVÁLT ÁLLAPOTÜ (BEKAPCSOLT) FRONTLEGZSÄKKAL van védve. Ez a gyermek halalát vagy sulyos sérulését okozhatja.
IT	NON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale ATTIVATO. Ciò potrebbe provocare la MORTE o FERITE GRAVI al bambino.
LT	NIEKADA nejrenkite vaiko prilaikymo priemonés su atgal atgrežtu vaiku ant sédynés, kuri saugoma VEIKIANČIOS priekinés ORO PAGALVES. Isshskleidus oro pagalvei vaikas gali būti MIRTINÁI arba SUNKIAI TRAUMUOTAS.
LV	NAV PIELAUJAMS uzstädt uz azmuguri vérstu bérnu sèdekliti priekšëjā pasažiera vietä, kurā ir AKTIVIZÉTS priekšëjais DROŠIBÁS GAISA SIPLVENs. Tas var izraisit BERNNA NAVI vai radīt NOPIETNUS IEVAINOJUMUS.
MT	Qatt m'ghandek thalli tifel/tifla marbut f'siggu dahr lejn I-Airbag attiva, ghalix tista' tinkawza korriment serju jew anke mewt lit-tifel/tifla
NL	Plaats NOOIT een kinderzitje met de rug in de rijrichting op een zitplaats waarvan de AIRBAG is INGESCHAKELD. Bij het afgaan van de airbag kan het KIND ERNSTIG OF DODELIJK GEWOND raken.
NO	Installer ALDRI et barnesete med ryggen mot kjöreretningen i et sete som er beskyttet med en frontal AKTIVERT KOLLISJONSPUTE, BARNET risikerer à bl DEPT eller HARDT SKADET.
PL	NIGDY nie instalować fotelika produktiecego w pozycji "tylem do kierunku jazdy"na siedzeniu wyposàzonym w CZOŁOWA PODUSZKE POWIETRZNA w stanie AKTYWNYM.W przyciwym razie danecko narazoneBSDie na SMIERC 1ub BARDZO POWAZNE OBRAZENIA CIAŁA w momenicie wzywolenia poduszki powietrznej
PT	NUNCA instale umsystema de retencion para crientao de cuestionas para a estrada, num banco protegado por um AIRBAG frontal ACTIVADO.Esta instalação poderá provocar FERIMENTOS GRAVES ou a MORTE da CRIANÇA.
RO	Nu instalati NICIODATA un systeme de retinere pentru copii, dispus cu spatele in directia de mers, pe un loc din vehicul protejat cu AIRBAG frontal ACTIVAT. Aceasta ar putea provoca MOARTEA COPIULUII tau RANIREA lui GRAVA.
RU	BO BCEX CJUYAIX 3ANPELUAECTCR ISCONPBZOBATB obpaşeniHoe na3ad DeTCKOE yedpexmbauOege uctpoCTBO Na cndeHbe, 3aunienHOM ΦYNKLIIOHNUPYUOIIEN IODyUHKOI BE3OPIACHOCTNI, yctanobbneHno nepeed 3TMM cndeHbem. Θto mojet npnbceSTN K IINBELL PRBENKA iln HANECENIO EMU CEPbE3HbIX TEJIECHBIX IOBPEXDEHNI
SK	NIKDYP nepoužívajte na prednom sedadle chrängenom AKTIVNYM AIRBAGOM detské zadržiavace zariadenie umiestnené v proti smere jazdy. Móze to spôsobit SMRT, alebo VAZNE ZRANENIE DIETÀ.
SL	NIKOLI ne namešcajte otroškega sedeža s hrbstom v smeri vožnje, Če je VARNOSTNA BLAZINA pred sprenjim sapotnikovim sedežem AKTIVIRANA. Takšna namestiev lahko povzroč SMRT OTROKA ali HUDE POSKODBE.
SR	NIKADA ne koristite deče sedište koje se okrece unazad na sedištu zašićenim AKTIVNIM VAZDUUSNIM JASTUKOM ispred njega, jer mogu nestupiti SMRT ili OZBILJNA POVREDA DETETA.
SV	Använd ALDRIG en bakátvänd barnstol i ett säte skyddat av en AKTIV AIRBAG framfor det. Det kan orsaka ALLVARLIGA eller DÖDLIGA skador på barnet.
TR	KESİNLKLE HAVA YASTİGI AKTIF對於 on koltraу yüzü arkaya davon bir;cocuk koltrugu yerleşirmeyiniz. Bu ÇOCUŞUN ÖLMESİVE yaya ÇOK AGIR YARALANMASINA sebep olabilir.

SIÉGES ENFANTS RECOMMANDÉS PAR CITROën

CITROën vous propose une gamme complète de sièges enfants référencés se fixant à l'aide d'une ceinture de sécurité trois points :

Groupe 0+ : de la naissance à 13 kg

L1 "RÖMER Baby-Safe Plus" S'installé dos à la route.

Groupes 2 et 3 : de 15 à 36 kg

L4 "KLIPPAN Optima" iron 22kg ),seule la rehausse est utilisée.

L5 "RÖMER KIDFIX"
Peut être fixé sur les ancrages ISOFIX du vehicule. L'enfant est retenu par la ceinture de sécurité.

INSTALLATION DES SIÉGES ENFANTS ATTACHÉS AVEC LA CEINTURE DE SECURITÉ

Conformément à la réglementation europeenne, ce tableau vous indique les possibilités d'installation des sièges enfants se fixant avec une ceinture de sécurité et homologues en universel en fonction du poids de l'enfant et de la place dans le vehicule :

Place(s)			Poids de l'enfant et âge indicatif
			Inférieur à 13 kg (groupes 0 (a) et 0+) Jusqu'à ≈ 1 an	De 9 à 18 kg (groupe 1) De 1 â ≈ 3 ans	De 15 à 25 kg (groupe 2) De 3 â ≈ 6 ans	De 22 à 36 kg (groupe 3) De 6 â ≈ 10 ans
Rang 1 (b)		Place passager	U	U	U	U
Rang 2 (d) (5 et 7 places)		Places latérales	U	U	U	U
		Place centrale	U	U	U	U
Rang 3 (c, d) (7 places)			U	U	U	U

a : Groupe 0 : de la naissance à 10 kg.
b : consultez la législation en viqueur dans votre pays, avant d'installer vous enfant à cette place.
c : si les places de rang 3 sont occupées, ne laissez pas un siège infant installé sur le siège de rang 2 rabatable pour faciliter l'accès au rang 3.
d : les appuie-tete des sièges en rang 2 et rang 3 doivent être reliés pour un meilleur plaquage du siège infant.
U: place adaptée à l'installation d'un siège infant s'attachant avec une ceinture de sécurité et homologué en universel, "dos à la route" et/ou "face à la route".

FIXATIONS "ISOFIX"

Votre vehicule a ete homologue suivant la nouvelle reglementation ISOFIX. Il s'agit de trois anneaux pour chaque assise :

• deux anneaux avant A et B, situés entre le dossier et l'assise du siège du vehicule,

• un anneau arrêté C, situé au dos du dossier du siècle du vehicule, pour la fixation de la sangle haute appelée TOP TETHER.

Siège Isofix avec béquille Les sièges infant ISOFIX é

Les sièges infant ISOFIX équipés d'une béquille (s'appuyant sur le plancher de votre vehicule) ne peuvent pas été installés aux places arrêtées équipées de coffres de plancher (sous les pieds).

Ce système de fixation ISOFIX vous assure un montage fiable, solide et rapide, du siège enfant dans votre vehicule sur les sièges lateraux.

Les sièges enfants ISOFIX sont équipés de deux verrous qui viennent facilement s'ancrer sur les deux anneaux avant.

Cerains disposent également d'une sangle haute qui vient s'attacher sur l'annexe arrirée C.

Pour attacher cette sangle, levez l'appui-tete du siège du vehicule, puis passez le crochet entre ses tiges. Fixez ensuite le crochet sur l'anneau arrière, puis tendez la sangle haute.

SIÉGE ENFANT ISOFIX HOMOLOGUÉ DANS VOTRE VÉHICULE

Le RÖMER Duo Plus ISOFIX ( classe de taille B1)

Groupe 1: de 9 à 18 kg

S'installe face à la route.

Est équipé d'une sangle haute à attacher sur l'anneau supérieur ISOFIX, appelé TOP TETHER.

Trois inclinaisons de la coque : positions assise, repos et allongée.

Ce siège enfant peut également être utilisé aux places non équipées d'ancrages ISOFIX.

Dans ce cas, il est obligatoirement attaché au siege du vehicule par la ceinture de sécurité trois points.

Suivez les indications de montage du siège enfant portées dans la notice d'installation du fabricant du siège.

TABLEAU RÉCAPITULATIF POUR L'EMPLACEMENT DES SIÉGES ENFANTS ISOFIX

Conformément à la reglementation européen, ce tableau vous indique les possibilités d'installation des sièges enfants ISOFIX aux places équipées d'ancrages ISOFIX dans le vehicule.

Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège infant, déterminée par une dette entre A et G, est indiquée sur le siège infant à côté du logo ISOFIX.

		Poids de l'enfant / âge indicatif
		Inférieur à 10 kg(groupe 0)Jusqu'à environ6 mois	Inférieur à 10 kg(groupe 0)Inférieur à 13 kg(groupe 0+)Jusqu'à environ 1 an			De 9 à 18 kg (groupe 1)De 1 à 3 ans environ
Type de siège infant ISOFIX		Nacelle	"dos à la route"			"dos à la route"		"face à la route"
Classe de taille ISOFIX		F	G	C	D	E	C	D	A	B
Rang 2(5 et 7* places)	Places latérales	IL-SU		IL-SU			IL-SU		IUF, IL-SU
	Place centrale	Place non isofix
Rang 3(7 places)	Places	Places non isofix

IUF : Place adaptée à l'installation d'un siège enfant ISOFIX de catégorie universelle. Sièges enfant ISOFIX "face à la route" équipés d'une sangle haute s'attachant sur l'anneau supérieur des places ISOFIX du vehicule.

IL-SU : Place adaptée à l'installation d'un siège enfant ISOFIX semi-universel. Sièges enfant ISOFIX "face à la route".

• En version 7 places, les trois sièges du rang 2 doivent être prênts lors de l'installation des sièges enfants.

CONSEILS POUR LES SIEGES ENFANTS

La mauvaise installation d'un siège enfant dans un vehicule compromet la protection de l'enfant en cas de collision. Pensez à boucler les ceintures de sécurité ou le harnais des sièges enfants en limitant au maximum le jeu par rapport au corps de l'enfant, même pour les trajets de courte durée.

Pour une installation optimale du siège enfant "face à la route", vérifie que son dossier est bien en appui sur le dossier du siège du vehicule et que l'appuie-tête ne gène pas.

Si vous doivent enlever l'appuie-tête, assurez-vous qu'il est bien range ou attaché afin d'éviter qu'il ne se transforme en projectile en cas de freinage important.

Les enfants de moins de 10 ans ne doivent pas etre transportes en position face a la route en place passager avant, sauf lorsque les places arriere sont déjà occupées par d'autres enfants ou si les sièges arrêtere sont inutilisables ou inexistants.

Neutralisez l'airbag passager dés qu'un siècle infant "dos à la route" est installé en place avant.

Sinon, l'enfant risquerait d'être gravement blessé ou tué lors du déploiation de l'airbag.

Par sécurité, ne pas laisser :

• un ou plusieurs enfantsents et sans surveillance dans un vehicule,
• un enfant ou un animal dans une voiture exposée au soleil, vitres fermées,
  les clés à la portée des enfants à l'intérieur du vehicule.

Pour empêcher l'ouverture accidentelle des portes, utilisez le dispositif "Sécurité enfants".

Veillez à ne pas ouvrir de plus d'un tiers les vitres arrêté.

Pour protéger vos jeunes enfants des rayons solaires, équipez les vitres arrirée de stores latéraux.

Installation d'un rehausseur

La partie thoracique de la ceinture doit être positionnée sur l'épaule de l'enfant sans toucher le cou.

Vérifiez que la partie abdominale de la ceinture de sécurité passée bien sur les cuisses de l'enfant.

CITROÉN vous recommend d'utiliser un rehauser avec dossier, équipé d'un guide de ceinture au niveau de l'épaule.

SECURITE ENFANTS

Elle interdit l'ouverture, de l'intérieur, des portes laterales.

Mode manuel

Une étiquette vous indique l'emplacement de la sécurité.

• Ouvrez complètement en passant le point de résistance.
• Basculez le levier, situé sur la tranche arrêté de la porte.

Mode electrique

Contact mis, appuyez sur ce bouton. La diode s'allume.

Attention: ce dispositif est indépendant de la commande de verrouillage centralisé.

Retireez toujours la clé de contact en quittant le vehicule, même pour une courte durée.

Il est conseilé de vérifier l'activation de la sécurité enfants à chaque mise du contact.

En cas de chic violent la sécurité enfants electrique se désactive automatique.

ATTELER UNE REMORQUE, UNE CARAVANE, UN BATEAU...

Pour en savoir plus sur les masses, reportez vous aux documents administratifs (carte, ... ) ou à la rubrique 8, partie ssses".

Conseils de conduite

Le vehicule remorqué doit être en roue libre : boîte de vitesses au point mort.

Répartition des charges

Répartissez la charge dans la remorque pour que les objets les plus lourds se trouvent le plus pres possible de l'essieu et que le poids sur flèche approche le maximum autorisé, sans toute fois le dépasser.

Refroidissement

Tracter une remorque en côte augmente la temperature du liquide de refroidissement.

Le ventilateur étant actionné électriquement, sa capacité de refroidissement ne dépend pas du régime moteur.

Au contraire, utilisez un rapport de boite de vitesses elevated pour abaiser le régime moteur et réduisez votre vitesse.

Dans tous les cas, soyez attentif à la température du liquide de refroidissement.

Du bon usage

Dans certains cas d'utilisation particulièrement exigeante (traction de la charge maxime dans une force pente par température élevée), le moteur limite automatique sa puissance. Dans ce cas, la coupure automatique de la climatisation permet de récapuerer de la puissance moteur.

En cas d'allumage du témoin de température du liquide de refroidissement, arrêtez le vehicule et coupe le moteur des que possible.

Rubrique 6, partie "Niveau".

Pneumatiques

Vérifie la pression des pneumatiques du vehicule tracteur (voir rubrique 8 dans la partie "Éléments d'identification") et de la remoque en respectant les pressions recommandées.

Freins

Tracter augmente la distance de freinage. Roulez à vitesse moderée, rétrogradez en temps utile et freinez progressivement.

Vent latorial

La sensibilité au vent latorial est augmentée. Conduisez en souplesse et à vitesse moderée.

ABS/ESC

Les systèmes ABS ou ESC ne contrôlent que le vehicule, pas la remorque ou la caravane.

Aide arrête au stationnement

L'aide est inopérante, vehicule tractant.

Attelage

Nous you recommendons d'utiliser les attelages et leurs faisceaux d'origine CITROEN, qui ont ete testes et homologues des la conception de voire vehicule et de confier le montage de ce dispositif au reseau CITROEN.

En cas de montage hors réseau CITROEN, ce montage doit se faire impérativement en utilisant les pré-dispositions électriques implantées à l'arrête du vehicule et les préconisations du constructeur.

Conformément aux prescriptions générales rappelées ci-dessus, nous attirons votre attention sur le risque lié à la pose d'un attelage ou d'un accessoire électrique non référencé par Automobiles CITROEN. Cette pose pouvant entraîner une panne du systèmelectronique de votre vehicule. Veuillez vous renseigner au préalable auprès du Constructeur.

AUTRES ACCESSOIRES

Ces accessoires et pièces, après avoir été testés et approuvés en fiabilité et en sécurité, sont tous adaptés à votre vehicule. Un large choix référencé et pièces d'origine est proposé.

Une autre gamme est également disponible et structurée autour du comport, des loisirs et de l'entretien :

Alarme anti-intrusion, graver les vitres, trousse à pharmacie, gilet haute sécurité, aide au stationnement avant et arrrière, triangle de présignalisation, vis antivol de jantes en aluminium...

Housses de siège compatibles airbags pour siège avant, banquette, tapis caoutchouc, tapis moquette, chaînes neige, stores, porte-velo sur volet arrrière, ...

Pour éviter toute gène sous les pédales :

• veillez au bon positionnement du tapis et de ses fixations,
• ne superposez jamais plusieurs tapis.

Autoradios, kit mains-libres, hautparleurs, changeur CD, navigation, USB Box, Kit video, ...

Quelque soit le matériel audio et télématique proposé sur le marché, les contraintes techniques liées à la monte d'un équipement de ces familles de produits nécessitent la prise en compte des spécificités du matériel et leurs compatibilités avec les capacités de l'équipement de série de votre vehicule. Veuillez vous renseigner au préalable auprès du réseau CITROEN.

Masses maxi sur barres

• Barres transversales sur longitudinales : 75 Kg (ces barres ne sont pas compatibles avec le toit Modutop).

Installation d'émetteurs de radiocommunication

Avant toute installation d'émetteurs de radiocommunication en postéquipement, avec ANTENNE extérieure sur notre vehicule, nous vous conseillons de prendre contact avec un représentant de la marque CITROën.

Le Réseau CITROEN vous communiquera les caractéristiques des émetteurs (bande de fréquence, puissance de sortie maximum, position antenne, conditions spécifiques d'installation) qui peuvent être montés, conformément à la Directive Compatibility Electromagnétique Automobile (2004/104/CE).

Bavettes avant, bavettes arrriere, roues aluminium 15/17 pouces, habillage passage de roues, volant cuir, ...

Liquide lave-vitre, produits de nettoyage et d'entretien interieur et extérieur, ampoules de rechange, ...

La pose d'un équipement ou d'un accessoire électrique non referece par Automobiles CITROEN, peut entrainer une panne du systèmelectronique de vourvehicule.Nous vous remercions de bien fouvoir noter cette particularite et, vous conseillons de prendre contact avec un représentant de la Marque pour vous faire presenter la gamme des équipements ou accessoires references.

Selon les pays de commercialisation, les gilets haute sécurité, les triangles de présignalisation, les ampoules de rechange sont obligatoires à bord du vehicule.

Boîtier télématique "Active Fleet Data"

Connecté directement avec le coeur du vehicule (réseau multiplexé : "Full CAN"), le boîtier télématique permet au travers d'une prestation de service "cléf en main", d'envoyer en temps réel des informations du type :

• kilomètres parcours,
• kilomètres restant avant la prochaine révision,
• alertes et défauts (niveau d'huile, niveau d'eau, températures d'huile, température d'eau, etc ...).

Les responsables de "Flottes" peuvent ainsi optimiser le suivi et la gestion de leurs vehicules professionnelles.

Suivant le pays, consultez le réseau CITROEN pour tout complément d'information.

TOTAL & CITROEN

Partenaires dans la performance et le respect de l'environnement

L'innovation au service de la performance

Depuis plus de 40 ans, les équipes de Recherche et de Développement TOTAL élaborant pour CITROÉN des lubrifants répondant aux dernières innovations techniques des vehicules CITROÉN, en compétition et dans la vie de tous les jours. C'est pour vous l'assurance d'obtenir les valeurs performances pour votre moteur.

Une protection optimale de votre moteur

En effectuant l'entretien de votre vehicule CITROEN, avec les lubrifiants TOTAL, vous contribuez à améliorer la longévite et les performances de votre moteur tout en respectant l'environnement.

OUVERTURE DU CAPOT

À l'intérieur

Tirez vers vous la commande placée sous la planche de bord. Le capot moteur est déverrouillé.

A l'extérieur

Soulevez légèrement le capot en passant la main à plat, paume vers le bas afin de vous facilitier l'accès à la palette.

De cette main, poussez la palette vers la gauche. Levez le capot.

Béquille de capot

Fixez la béquille dans son logement, identifié par un sticker sur le côte tôle gauche du vehicule, pour maintainir le capot ouvert.

Avant de fermer le capot, replacez la béquille dans son agrafe sans trop forcer.

Pour fermer

Abaissez le capot et l'âchez-le en fin de course. Vérifiéz le verrouillage du capot.

Evitez de manoeuvrer le capot par vent violent.

MOTEUR ESSENCE

Soyez vigilant pour toute intervention sous le capot moteur.

1. Réservoir de lave-vitre avant.
2. Boîte à fusibles.
3. Réservoir du liquide de refroidissement moteur.
4. Réservoir du liquide de freins et d'embrayage.
5. Filtre à air.
6. Jauge à huile manuelle.
7. Remplissage de l'huile moteur.
8. Réservoir liquide de direction assistée.

i Connexions batterie :

• Point métallique positif.
• Point métallique négatif (masse).

MOTEUR DIESEL

Soyez vigilant pour toute intervention sous le capot moteur.

1. Réservoir de lave-vitre avant.
2. Boîte à fusibles.

3. Réservoir du liquide de refroidissement moteur.

4. Réservoir du liquide de freins et d'embrayage.

5. Filtre à air.

6. Jauge à huile manuelle.

7. Remplissage de l'huile moteur.

8. Réservoir liquide de direction assistée.
9. Pompe de réamorcege.

Connexions batterie :

• Point métallique positif.
• Point métallique négatif (masse).

NIVEAUX

i Ces opérations sont de l'entretien usable du bon etat de marche de votre vehicule.Consultez les prescriptions dans le reseau CITROEN ou dans le carnet d'entretien et de garanties joint a la pochette contenant les documents de bord.
Si vous devez démonter / remonter le cache style moteur, manipulez-le avec précaution pour ne pas déterminer les clips de fixation.

Niveau d'huile

Il est recommandé d'effectuer ce contrôle tous les 5000 kms et de faire des appoints entre deux vidanges si nécessaire.

Le contrôle se fait véchicule horizontal, moteur froid, à l'aide de la jauge manuelle.

Jauge manuelle

2 repères de niveau sur la jauge :

A = i

Si vous dépassez ce repère, consultez le réseau CITROEN ou un atelier qualifié.

B = mini.

Ne jamais est en dessous de ce repère. Pour préserver la fiabilité des moteurs et les dispositifs d'antipollution, l'utilisation d'additives dans l'huile moteur est à proscire.

Vidange

A effectuer impératifement aux
intervalles prévus et le grade de
viscosité de l'huile可以选择 devra
répondre aux exigences conformément
au plan d'entretien du constructeur.
Consultez les prescriptions dans le
réseau CITROën.

Avant replissage, sortez la jauge manuelle.

Contrôlez le niveau après le remplissage (ne jamais dépasser le maxi).

Revissez le bouchon du carter avant de fermer le capot.

Choix du grade de viscosité

Dans tous les cas, l'huile choses deva repondre aux exigences du constructeur.

Niveau du liquide de frein

Le remplacement est à effectuer impératifement aux intervalles prévus, conformément au plan d'entretien du constructeur.

Utilisez les fluides recommandés par le constructeur, répondant aux Normes DOT4.

Le niveau doit se situer entre les repères MINI et MAXI situés sur le réservoir.

La nécessité de rajouter féquement du liquide indique une défaillance à faire contrôle au plus tôt par le réseau CITROën ou par un atelier qualifié.

Témoins

La vérification par les témoins au combiné est traitée en rubrique 2, reportez vous à la partie "Poste de conduite".

Niveau du liquide de refroidissement

Utilisé exclusively le liquide recommandé par le constructeur.

Dans le cas contraire, vous risquez d'endommager gravement votre moteur.

Lorsque le moteur est chaud, la température du liquide de refroidissement est régulée par le moto-ventilateur. Celui-ci peut fonctionner contact coupé ; de plus le circuit de refroidissement étant sous pression, attendez au moins une heures après l'arrêt du moteur pour intervenir.

Afin d'eviter tout risque de brûture, dévissez le bouchon d'1/4 de tour pour laisser retomber la pression. Lorsque la pression est retombée, retirez le bouchon et complètez le niveau avec du liquide de refroidissement.

La nécessité de rajouter féquèment du liquide indique une défaillance à faire contrôle au plus tôt par le réseau CITROën.

Complément

Le niveau doit se situer entre les repères MINI et MAXI situés sur la vase d'expansion. Si le complément est supérieur à 1 litre, faites vérifier le circuit par le réseau CITROën ou par un atelier qualifié.

Niveau du liquide de direction assistée

Véhicule à plat et moteur froid.
Dévissez le bouchon solidaire de la jauge et vérifiez le niveau qui doit se situer entre les repères MINI et MAXI.

Niveau du liquide lave-vitre et lave-projecteurs

Pour une qualité optime de nettoyage et pour votre sécurité, nous vous conseillons d'utiliser les produits de la gamme CITROEN.

Pour assurer un nettoyage optimal et éviter le gel, la mise à niveau ou le remplacement de ce liquide ne doit pas être effectué avec de l'eau.

Contenance du réservoir lave-vitre : environ 3 litres.

Si votre vehicule est équipé de lave-projecteurs, la contenance du réservoir est de 6 litres.

Niveau d'additif gasoil (Diesel avec filtré à particules)

Le niveau mini de cet additif vous est indiqué par l'allumage du témoin de service, accompagné d'un signal sonore et d'un message sur l'écran.

Quand il se produit moteur tournant, cela est dû à un début de saturation du filtré à particules (conditions de roulage de type urbain exceptionnelle prolongées : vitesse réduite, longs embouteillages, ...).

Afin de regénérer le filtré, il est conseilé de rouler dés que possible, quand les conditions de circulation le permettent, à une vitesse de 60 km/h ou plus pendant au moins cinq minutes (jusqu'à la disparition du message et l'extinction du tímoin de service).

Lors de la regénération du filtre à particules, des bruits de relais peuvent appararétre sous la planche de bord.

Si le message reste affiché et si le témoin de service reste allumé, consultez le réseau CITROÉN ou un atelier qualifié.

Complément

La mise à niveau de cet additif doit impérativement et rapidement être effectuee par le reseau CITROEN ou par un atelier qualifie.

Produits usages

Évitez tout contact prolongé de l'huile usagée avec la peau.

Le liquide de frein est nocif pour la santé et très corrosif.

Ne jetez pas l'huile usagée, le liquide de frein ou le liquide de refroidissement dans les canalisations d'évacuation ou sur le sol mais dans les containers dédiés à cet usage dans le réseau CITROën.

CONTROLES

Batterie

À l'approche de la période hivernale, faites vérifier votre batterie par le réseau CITROEN ou par un atelier qualifié.

Plaquettes de freins

L'usure des freins dépend du style de conduite, en particulier pour les vehicules utilisés en ville, sur courtes distances. Il peut être nécessaire de faire contrôle l'état des freins, même entre les révisions du vehicule.

Hors fuite dans le circuit, une baisse du niveau du liquide de frein indique une usure des plaquettes de freins.

État d'usure des disques / tambours de freins

Pour toute information relative à la vérification de l'etat d'usure des disques / tambours de freins, consultez le réseau CITROën.

Frein de stationnement

Une trop grande course du frein de stationnement ou la constatation d'une perte d'efficacité de ce système impose un règlage même entre deux révisions.

Faites vérifier ce système par le réseau CITROEN ou par un atelier qualifié.

Filtre à charbon et filtré habitacle

Une trappe d'accès permet de changer les filtres.

Le filtré à charbon permet un filtrage permanent et performant des poussières.

Le filtré habitacle qui se trouve encrasse peut déterminer les performances du système d'air conditionné et générer des odeurs indésirables.

Nous vous recommendons de privilégier un filtré habitacle combiné. Grace à son second filtré actif spécifique, il contribue à la purification de l'air respiré par les occupants et à la propriété de l'habitacle (réduction des symptômes allergiques, des mauvaises odeurs et des dépôts gras).

Reportez-vous au carnet d'entretien et de garanties pour connaître la périodicité de remplacement de ces éléments.

En fonction de l'environnement (atmosphère poussièreuse...) et de l'utilisation du vehicule (conduite urbaine...), changez-les si nécessaire deux fois plus souvent.

Filtre à huile

Remplacez périodiquement la cartouche suivant la préconisation du plan d'entretien.

Filtre à particules (Diesel)

L'entretien du filtré à particules doit impérativement être effectué par le réseau CITROEN.

Lors d'accelérations après un roulage prolongé du vehicule à très BASSE VITESSE OU AU RALENTI, vous pouvez exceptionnellement constater des émissions de vapeur d'eau à l'échévement. Cette vapeur d'eau est sans conséquence sur le comportement du vehicule et son environnement.

Purge de l'eau contenue dans le filtré à gazole

Si ce témoin s'allume,
purgez le filtré. Sinon purgeze
régulément, à chaque
vidange moteur.
Pour évacuer l'eau,

desserrez la vis de purge seITUEE sur le filtr.

Opérez jusqu'à l'écoulement complet de l'eau dans le tuyau transparent puis reisserrez la vis de purgege.

Les moteurs HDi font appel à une technologie avancée. Toute intervention nécessite une qualification particulière que vous garantit le réseau CITROEN.

Suivant destination.

Boîte de vitesses manuelle

Faites contrôler le niveau suivant le plan d'entretien du constructeur.

Pour effectuer la vérification des principaux niveaux et le contrôle de certains éléments, conformément au plan d'entretien du constructeur, reportez-vous aux pages correspondant à la motorisation de votre vehicule dans le carnet d'entretien et de garanties.

N'utilise que des produits recommendés par CITROÉN ou des produits de qualité et de caractéristiques équivalentes.

Afin d'optimiser le fonctionnement d'organes aussi importants que le circuit de freinage, CITROEN selectionne et propose des produits bien spécifiques.

Afin de ne pas endommager les organes électriques, il est formellement interdit d'utiliser le lavage à haute pression pour nettoyer le compartment moteur.

Apre's un lavage du vehicule, de l'humidite ou, en hiver, du givre peut se former sur les disques et les plaquettes de frein : l'efficacite du freinage peut ettre diminuée. Effectuez de legères manoeuvres de freinage pour secher et degivrer les freins.

REMPLISSAGE DU RÉSERVOIR

Lorsque le niveau mini du réservoir est atteint, ce témoin s'allume.

Au premier allumage, il vous reste environ 8 litres,

selon votre style de conduite et votre motorisation. Faites absolument un complément de carburant pour éviter la panne.

Ne jamais rouler jusqu'à la panne au risque d'endommager les systèmes d'antipollution et d'injection.

Remplissage

Le replissage en carburant doit se faire moteur à l'arrêt.

• Ouvrez la trappe à carburant.
• Introduisez la clé puis tournez d'un quart de tour.
  Retireez le bouchon et accrochez-le a la patte située sur la face interieure de la trappe.

Une étiquette collée à l'intérieur de la trappe vous rappelle le type de carburant à utiliser.

Le complément en carburant doit être supérieur à 5 litres pour être pris en compte par la jauge à carburant.

L'ouverture du bouchon peut déclencher un bruit d'aspiration d'air. Cette dépression, tout a fait normale, est provoquée par l'étanchéité du circuit de carburant.

Quand you effectuez le plein du réservoir, n'insistez pas au-delà de la 3^ème coupure du pistonet. Ceci pourrait engender des dysfonctionnements.

La capacité du réserve est d'environ 60 litres.

• ÀpRES remplissage du réservoir, verrouillez le bouchon et refermez la trappe.

Lors du remplissage, un système mécanique empêche l'ouverture de la porte latérale gauche.

Trappe à carburant ouverte, veiliez à ce que personne ne tente de coulissen cette porte.

Après avoir fermé la trappe, la porte latérale coulissante peut se bloquer, poussez la porte pour la fermer puis l'ouvrir.

Qualité du carburant utilisé pour les moteurs essence

Les moteurs essence sont parfaitement compatibles avec les biocarburants essence du type E10 ou E24 (contenant 10% ou 24% d'ethanol), conformes aux normes europeennes EN 228 et EN 15376.

Les carburants du type E85 (contenant jusqu'à 85% d'ethanol) sont exclusivement réservés aux seuls vehicules commercialisés pour l'utilisation de ce type de carburant (vehicules BioFlex). La qualité de l'éthanol doit respecter la norme française EN 15293.

Pour le Brésil uniquement, des vehicules spécifiques sont commercialisés pour fonctionner avec les carburants contenant jusqu'à 100% d'ethanol (type E100).

SP95 E10

SP98

Qualité du carburant utilisé pour les moteurs Diesel

Les moteurs Diesel sont parfaitement compatibles avec les biocarburants conformes aux standards actuels et futurs européens (gazole respectant la norme EN 590 en mélange avec un biocarburant respectant la norme EN 14214) pouvant être distribués à la pompe (incorporation possible de 0 à 7% d'Ester Méthylique d'Acide Gras).

L'utilisation du biocarburant B30 est possible sur certains moteurs Diesel ; toute fois, cette utilisation est conditionnée par l'application stricte des conditions particulieres d'entretien. Consultez le réseau CITROEN ou un atelier qualifié.

L'utilisation de tout autre type de (bio)carburant (huiles végétales ou animales pures ou diluées, fuel domestique...) est formellement probhibée (risques d'endommagement du moteur et du circuit de carburant).

CIRCUIT DE CARBURANT NEUTRALISÉ

En cas de chocol important, un dispositif coupe automatiquement l'alimentation du carburant au moteur.

Le clignotement de ce témoin est accompagné d'un message sur l'écran.

Vérifiez l'absence d'odeur et deuite de carburant à l'extérieur du vehicule et rétabliesez l'alimentation :

• coupe le contact (position STOP),
• retirez la clé de contact,
• remettez la clé de contact,
• mettez le contact et démarrez.

POMPE DE RÉAMORÇAGE DIESEL

En cas de panne de carburant, il est nécessaire de réamorcier le circuit :

• remplir le réservoir de carburant avec au moins cinq litres de gazole,
  actionner la pompé manuelle de réamorcage, située sous le capot moteur sous le cache de protection,
• actionner le démarreur jusqu'à la mise en route du moteur.

Se reporter à la rubrique 6, partie "Sous capot".

DIESEL

BATTERIE

La présence de cette étiquette indique l'utilisation d'une batterie au plomb 12 V de technologie et de caractéristiques spécifique, qui nécessite, en cas de débranchement ou de remplacement, une intervention du réseau CITROEN ou d'un atelier qualifié.

Le non-respect de ces consignes risque d'entrainer une usure prematurée de la batterie.

Après le remontage de la batterie, le Stop & Start ne sera actif qu'après une durée de quelques heures, dépendant des conditions climatiques et de l'état de charge de la batterie (jusqu'à environ 8 heures).

La recharge de la batterie du Stop & Start ne nécessite pas de débranchement.

Pour recharger la batterie avec un chargeur de batterie

• débranchez la batterie,
• respectez les instructions d'utilisation données par le fabricant du chargeur,
• rebranchez en commençant par laborne (-),
• vérifie la propriété des bornes et des cosses. Si elles sont couvertes de sulfate (dépôt blanchâtre ou verdâtre), démonze-les et nettoyez-les.

Pour démarrer à partir d'une autre batterie

connectez le cable rouge aux bornes (+) des deux batteries,
connectez une extrémité du cable vert ou noir à la borne (-) de la batterie additionnelle,
connectez l'autre extrémité du cable vert ou noir sur un point de masse du vehicule en panne, le plus loin possible de la batterie,
actionnez le démarreur, laissez tourner le moteur,
- attendendez le return au ralenti et débranchez les câbles.

Il est conseilé, lors d'un arrêt prolongé de plus d'un mois, de débrancher la batterie.

Avant de procéder au débranchement de la batterie, vous devez attendre 2 minutes après la coupure du contact.

Ne débranche pas les cosses quand le moteur tourne.

Ne rechargez pas les batteries sans avoir débranché les cosses.

Après tout rebranchement de la batterie, mettez le contact et attendez 1 minute avant de démarrer, afin de permettre l'initialisation des systèmes électroniques. Toutefois, si après cette manipulation de légères perturbations subsistant, consultez le réseau CITROën ou un atelier reliéfied.

Après un changement de lampes, attendez environ 3 minutes pour rebrancher la batterie.

MODE ÉCONOMIE

Après l'arrêt du moteur, clé en position contact, certaines fonctions (essuie-vitre, léve-vitres, plafonniers, autoradio, etc...) ne sont utilisables que pendant une durée cumulée de trente minutes, afin de ne pas décharger la batterie.

Une fois ces trente minutes passées, les fonctions actives sont mises en voille et le témoin batterie clignote arrivagé d'un message sur l'écran.

Pour retrouver l'usage immédiat de ces fonctions, il faut procéder au démarrage du moteur et le laisser tournier quelques instants.

Le temps dont vous disposerez alors sera le double du temps de mise en route du moteur. Néanmoins, ce temps sera toujours compris entre cinq et trente minutes.

Une batterie decharge ne permet pas le demarrage du moteur.

KIT DE DÉPANNAGE

L'outillage se situe dans un rangement sous siege avant.

Le vehicule livre avec le kit de dépannage provisoire de pneumatique n'est pas équipé de roue de secours ni de son outillage (cric, manivelle, ...).

Le kit de dépannage provisoire de pneumatique est compose d'un compresseur et d'un glacon (contenant un produit de colmatage).

Utilisation du kit

1. Cochez sur l'autocollant de limitation de vitesse, la roue dégonfée, puis collez-le sur le volant du vehicule pour vous rappeler qu'une roue est en usage-temporaire.
2. Clippez le flacon 1 sur le compresseur 2.
3. Raccordez le flacon 1 à la valve du pneu à réparer.
4. Veillez a bien dérouler le tuyau du compresseur, avant de le raccorder au glacien.
5. Connectez le fil électrique à l'une des prises 12V du vehicule.
6. Mettez en route le compresseur en appuyant sur le bouton A jusqu'à ce que la pression de pneumatique attigne 2,0 bars. Si vous ne parvenez pas à atteindre cette pression, le pneumatique n'est pas réparable.
7. Retirez et rangez le compresseur.
8. Roulez immédiatement, pendant quelques kilométres, à vitesse réduite, afin de colmater la crevaison.
9. Ajustez la pression à l'aide du compresseur suivant la préconisation du vehicule et vérifie que la fuite est bien colmatée (plus aucune perte de pression).
10. Roulez à vitesse réduite (80 km/h). Le pneu doit être examé et réparé par un professionnel dès que possible.

Après utilise, le flacon peut être range dans un sachet plastique, fourni dans le kit, pour ne pas salir votre vehicule avec des traces de liquide.

Attention, le flacon de gel contient de l'ethylene-glycol, produit nocif en cas d'ingestion et irritant pour les yeux.

A tenir hors de portée des enfants.

Aprèsutilisation,ne jetez pas le flacon dans la nature,rapportez-le dans Ireseau CITROEN ou a un organisme chargede sa recupération.

Le flacon est disponible dans le réseau CITROEN.

CHANGER UNE ROUE

1. STATIONNEMENT DU VEHICULE

Assurez-vous impérativement que les occupants sont sortis du vehicule et situés dans une zone garantissant leur sécurité.
- Dans la mesure du possible, immobilisez le vehicule sur un sol horizontal, stable et non glissant.
- Serrez le frein de stationnement, couze le contact etengagez la première ou la marche arriere.

• Placez une cale, si disponible, sous la roue diagonalement opposée à celle à replacer.

Lorsque le vehicule est équipé d'un attelage ; il est parfois nécessaire de lever légèrement le vehicule pour facilititer la sortie de la roue de secours de son panier.

Dans certaines conditions de terrain et/ou de charges transportees importantes, faites appel au reseau CITROEN ou a un atelier qualifie.

2. OUTILS

• L'outillage se situe dans un rangement sous le siege avant gauche. Si nécessaire, avancez le siege pour acceder au rangement par l'arrête.

• Dévissez l'écrou puis retirez le cric et la manivelle.

• Manivelle démonte-roue.

• Cric.
• Anneau de remorquage.
• Cale.

Le cric et l'ensemble de l'outillage sont spécifiques à votre vehicule. Ne l'utilise pas pour d'autres usages.

3.ROUDE DE SECOURS

Ouvrez les portes arrêté pour acceder à la roue de secours.

• Dévissez la vis avec la manivelle démonthe-roue jusqu'à descendre le panier au maximum.

• Dégagez le panier du crochet et place la roue de secours après la roue à replacer.

4. MODE OPÉRATOIRE

• Dégagez l'enjoliveur.

• Débloquez les vis de roue et amortcez le dévissage.

• Placez le cric en contact avec l'emplacement prévu, le plus proche de la roue à changer. Assurez-vous que la semelle du cric est bien en contact avec le sol, et bien à l'aplomb.

• Déployez le cric afin de dégager nettement la roue du sol.
• Repreneze le dévissage complet de la roue.
• Retirez les vis et déposez la roue.

Ne déployez le cric qu'après avoir amorcé le dévissage de la roue à changer, et une fois la cale en place sous la roue diagonalement opposée.

5. MONTAGE DE LA ROUE DE SECOURS

• Mettez la roue en place sur le moyeu et amorcez le vissage à la main.
  Effectuez un premier serrage à l'aide de la manivelle démonteroue.

• Redescendre complètement le vehicule en repliant le cric, puis dégagez-le.

• Serrez à nouveau les vis de roue avec la manivelle, bloquez-les sans forcer.
• Replacez la roue à réparer dans le panier.

Raccrochez le panier au crochet puis remontez le panier avec la vis et la manivelle.

Ne vous engagez jamais sous un vehicule levé par un cric (utilisez une chandelier). N'utilisez jamais de visseuse à la place de la manivelle démonthe-roue.

6. REMONTAGE DE LA ROU REPAREE

Le remontage de la roue est le même que celui de l'etape 5 en n'oubliant pas de replacer l'enjoliveur de roue.

Rubrique 8, partie "Éléments d'identification" pour localiser l'étiquette des pneumatiques.

Rubrique 2, partie "Poste de conduite", chapitre "Détection de sous-gonflage" pour recommandations après un ingement d'une roue compensant leur de détention de sous-gonflage.

La roue de secours n'est pas conçue pour faire du roulage sur de longues distances, faites常德ement contrôler le serrage des vis et pression de la roue de secours de reseau CITROEN ou par un autre qualifié. Faites également carer et remonter la roue d'origine plus vite par le reseau CITROEN ou un atelier qualifié.

OBTURATEUR AMOVIBLE PARE-NEIGE

Suivant destination, l'obturator amovible pare-neige s'installe sur la partie basse du pare-chocs avant, pour éviter l'amoncellement de neige au niveau du ventilateur de refroidissement du radiateur.

N'oubliez pas de retarder l'obturator amovible pare-neige

lorsque la température extérieure est supérieure à 10^ (pas de risque de chute de neige) ou si vous remorquez.

MONTAGE

• Présentez l'obturateur amovible pare-neige en face de son pion de centrage A sur le pare-chocs avant.
• Mettez-le en place en appuyant au niveau de chaque clip B situé aux quatre coins.

DÉMONTAGE

• Passez un tournevis au niveau du trou situé pres de chacun des clips.
• Faites un mouvement de levier pour décliper tour à tour les quatre clips B.

CHÂINES À NEIGE

En condition hivernales, les chaînes à neige améliorent la traction ainsi que le comportement du vehicule lors des freinages.

Les chaînes à neige doivent être montées sur les roues motrices. Elles ne doivent pas être montées sur les roues de secours de type "galette".

Utilisez uniquement des chaînes conçues pour être montées sur le type de roues qui équipent votre vehicule :

Dimensions des pneumatiques d'origine	Taille de mailon max.
195/65 R15	9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17

Pour plus d'informations sur les chaînes à neige, consultez le réseau CITROën ou un atelier qualifié.

Veuillez tenir compte de la réglementation spécifique à chaque pays pour l'utilisation des chaînes à neige et la vitesse maximale autorisée.

Conseils d'installation

Si vous nevez installer les chaînes pendant votre trajet, arrêtez votre vehicule sur une surface plane, en bord de route.
Serrez le frein de stationnement et posez eventuellesment des cales sous les roues pour éviter que votre vehicule ne glisse.
Installez les chaînes en suivant les instructions fournies par le fabricant.
Démarrez lentement et roulez quelques instants, sans dépasser la vitesse de 50 km/h.
Arrêtez votre vehicule et vérifie que les chaînes sont correctement tendues.

Evitez de rouler sur route déneigée, pour ne pas endommager les pneumatiques de votre vehicule ainsi que la chaussée. Il est recommendé de s'entraîner au montage des chaînes avant le départ, sur un sol plat et sec. Si votre vehicule est équipé de jantes en alliage d'aluminium, vérifie qu'aucune partie de la chaîne ou des fixations n'entre en contact avec la jante.

CHANGER UNE LAMPE

Ouvrez le capot moteur. Pour acceder aux lampes, passez la main derriere le bloc optique.

Effectuez les opérations en sens inverse pour la remise en place de chaque lampe et vérifie la bonne fermetre du capot.

Le changement des lampes à halogène doit se faire projecteur eteint. Attendre quelques minutes (risque de brûlure grave). Ne touche pas directement la lampe avec les doigts, utilisez des chiffons non pelucheux.

La formation de condensation dans les projecteurs est naturelle. L'usage courant du vehicule fait disparaitre cette buée.

Le changement des lampes se fait contact coupé ou batterie débranchée. Attendez environ 3 minutes, après le changement, pour rebrancher la batterie.

Vérifiez le bon fonctionnement des yeux après chaque intervention.

Lavage haute-pression

En utilisant ce type de lavage sur des salissures persistantes, n'insistez pas sur les projecteurs, les feux et leur contour pour éviter de déterminer leur vernis et leur joint d'étanchéité.

Types de lampes

Différentypes delampes sontinstallés survotrecvehicule.Pour lesretirer：

Type A

Lampe totalement en verre : tirez doucement car elle est montée par pression.

Type B

Lampe à baionnette : appuyez sur la lampe puis tournez-la dans le sens contraire des aiguilles d'une montre.

Type C

Lampe halogène : dégagez le ressort de blocage de son logement.

Type D

Diode electrolytes (LED): pour le remplacement des feu diurnes, consultez le réseau CITROEN ou un atelier qualifié.

FEUX AVANT

1. Feux de croissement / Feux de route

Type C, H4 - 55W

• Otez le couvercle du milieu en tirant la languette en caoutchouc couple.
• Debranchez le connecteur électrique.
• Dégagez la languette de blocage.
• Remplacez la lampe en veillant à bien faire correspondre la partie métallique avec les rainures Presentses sur le feu.
• Replacez la languette de blocage.
• Vérifiez la bonne remise en place du couvercle sur toute sa périhérie pour assurer l'étanchéité.

2. Feux de position

Type A, W5W - 5W

• Otez le couvercle en tirant la languette en caoutchouc couple.
• Extrayez le porte-lampe monté par pression en tirant le connecteur.
• Remplacez la lampe.
• Vérifiez la bonne remise en place du couvercle sur toute sa périhérie pour assurer l'étanchéité.

3. Indicateurs de direction

Type B, PY21W - 21W (ambre)

• Otez le couvercle en tirant la languette en caoutchouc couple.
• Tournez le porte-lampe d'un quart de tour, dans le sens inverse des aiguilles d'une montre.
• Otez la lampe en appuyant légèrement dessus et en tournant dans le sens inverse des aiguilles d'une montre.
• Remplacez la lampe.
• Vérifiez la bonne remise en place du couvercle sur toute sa périhérie pour assurer l'étanchéité.

Avant / Arrière

4. Projecteurs antibrouillard Type C, H1 - 55W

Retirez les trois agrafes et la vis de fixation du pare-boue, situées sous le pare-chocs.
- Écartez le pare-boue vers le haut.
- Demontez l'antibrouillard en-retirant la vis accessible par le trou, prévu à cet effet dans le pare-chocs à l'aide d'un tournevis Torx© 30.
- Déclippez l'antibrouillard en pinçant le clip pour le libérer.
- Retirez l'antibrouillard par l'extérieur.
- Tournez d'1/4 de tour le capot jaune pour ouvrir.
- Ecartez les agrafes qui resserrent de part et d'autres le pied de la lampe pour la libreter.
- Retirez la lampe en tirant dans l'axe.
- Insérez la nouvelle ampoule, desserrez les agrafes autour dupied de la lampe et procédez aux opérations inverses pour replacer l'optique et le pare-chocs.

RÉPÉTITEUR LATERAL

Type A, WY5W - 5W (ambre)

• Poussez le repétateur vers l'arrière et dégagez-le en tirant l'avant.
• Consultez le réseau CITROEN pour se procurer un nouveau repétateur qui est une piece entière moulée.
  Pour le remonter,engagelez repétiteur vers l'arrête et ramenez-le vers l'avant.

PLAFONNIERS

Type A, 12V5W - 5W

• Déclippez le transparent en glissant un tournevis dans les fentes de chaque côté du plafonnier.
  Tirez la lampe et remplacez-la.
• Clippez le transparent dans son logement et assurez-vous de son blocage.

FEUX ARRIÈRE

Pour plus d'informations sur les ampôules, reportez-vous aux "Types de lampes".

1. Feux de stop / feuix de position Type B, P21/5W - 21/5W
2. Indicateurs de direction Type B, PY21W - 21W (ambre)
3. Feux de recul Type B, P21W - 21W
4. Feux antibrouillard Type B, P21W - 21W

Lavage haute-pression

En utilisant ce type de lavage sur des salissures persistantes, n'insistez pas sur les projecteurs, les feuels et leur contour pour éviter de déterminer leur vernis et leur joint d'étanchéité.

• Repérez l'ampoule défaillante puis ouvrez les portes arrêté à 180^ . Rubrique 2, partie "Ouvertures".
• Retirez les deux vis de fixation à l'aide du tournevis, rangé dans la trousse à outils sous le siège droit.
• De l'extérieur, tirez le bloc optique.

• Tout en tenant le feu, débranchez le connecteur électrique.

• Ecartez les 4 languettes puis extraire le porte-lampe.

• Otez l'ampoule defaillante en appuyant légarement dessus et en tournant dans le sens inverse des aiguilles d'une montre.
• Remplacez I'ampoule.

Au retrait du bloc optique :

• avec volet, tirez le bloc vers le centre du vehicule,
• avec portes battantes, tirez le bloc vers soi.

Au remontage, veillez à bien repositionner les languettes et le fil d'alimentation pour ne pas le coincer.

Après le changement de la lampe du clignotant arrêté, le temps de réinitialisation est supérieur à environ 2 minutes.

FEUX DE PLAQUE MINÉRALOGIQUE

Type A, W5W - 5W

Avec volet

• Ecartez le plastique transparent à l'aide d'un tournevis.
• Remplacez I'ampoule.
• Replacez le plastique transparent et appuyez dessus.

Avec portes battantes

• Déclippez la garniture interieure.
• Debranche le connecteur en écartant sa languette.
• Tournez le porte-lampe d'un quart de tour dans le sens inverse des aiguilles d'une montre.
• Remplacez l'ampoule.
• Replacez le porte-lampe et rebranchez le connecteur.
• Replacez la garniture.

TROISIÈME FEU STOP

Type A, W16W - 16W

• Dévissez les deux écrous.
• Poussez les tiges.
• Si nécessaire, débranchez le connecteur pour retarder le feu.
• Remplacez I'ampoule.

Changer un fusible

CHANGER UN FUSIBLE

Les boîtes à fusibles sont placées :

• dans la partie inférieure de la planche de bord cotoé gauche (derrière le couvercle),
• sous le capot moteur (pres de la batterie).

Les designations communiquées ne sont que les fusibles qui peuvent être changés par l'utilier à l'aide de la pince, située derrière le vide-poche de la planche de bord cote croit. Pour toute autre intervention, rendez-vous dans le réseau CITROEN ou dans un atelier qualifié.

À l'intention des professionnels : pour l'information complète des

fusibles et relais, consultez la schématique des "Méthodes" via le Réseau.

CITROën décline toute responsabilité pour les frais occasionnés par la remise en état de votre vehicule ou les dysfonctionnements resultant de l'installation d'accessoires auxiliaires non fournis, non recommandés par le réseau CITROEN et non installés selon ses prescriptions, en particulier lorsque la consommation de l'ensemble des apparèils supplémentaires branchés dépasse 10 milliampères.

Dépose et pose d'un fusible

Avant de replacer un fusible, il est nécessaire de connaître la cause de l'incident et d'y remedier.

Utilisez la pince.

Remplacez toujours un fusible défectueux par un fusible de calibre équivalent.

FUSIBLES PLANCHE DE BORD

Basculez le couvercle pour acceder aux fusibles.

Fusibles F	Ampôres A	Affectation
1	15	Essuie-vitre arrière
2	-	Libre
3	5	Airbag
4	10	Air conditionné, prise diagnostic, commande rétroviseur, faisceau des projecteurs
5	30	Lève-vitres
6	30	Serrures
7	5	Plafonnier arrêté, lecteur de carte avant, pavillon de toit
8	20	Autoradio, écran, détction de sous gonflage, alarmé et sirène
9	30	Prise 12V avant et arrière
10	15	Colonne centrale
11	15	Antivol courant faible
12	15	Capteur de pluie et de luminosité, airbag
13	5	Combiné
14	15	Aide au stationnement, commandes air conditionné automatique, Kit mains-libres
15	30	Serrures
16	-	Libre
17	40	Dégivrage lunette arrêté/étroviseurs

FUSIBLES HABITACLE

Fusibles F	Ampôres A	Affectation
1	-	Libre
2	20	Sièges chauffants
3	-	Libre
4	15	Relais rétroviseurs rabattables
5	15	Relais prise pour équipement frigorifique

FUSIBLES SOUS LE CAPOT MOTEUR

Après avoir ouvert le capot, déclipez et basculez le boitier correspondant pour acceder aux fusibles.

Fusibles F	Ampôres A	Affectation
1	20	Contrôle moteur
2	15	Avertisseur sonore
3	10	Pompe lave-vitre avant et arrêtre
4	20	Pompe lave-projecteurs
5	15	Organes moteur
6	10	Capteur angulaire du volant, ESC
7	10	Contacteur stop, contacteur embrayage
8	25	Démarreur
9	10	Moteur faisceau des projecteurs, boîtier gestion deARC
10	30	Organes moteur
11	40	Libre
12	30	Essuie-vitre
13	40	Boîtier servitude intelligent
14	30	Pompe
15	10	Feux de route droit
16	10	Feux de route gauche
17	15	Feux de croissement droit
18	15	Feux de croissement gauche

CHANGER UN BALAI D'ESSUIE-VITRE

Mise en position particulière des balais avant

• Moins d'une minute après avoir coupé le contact, actionnez la commande d'essuie-vitre vers le bas pour positionner les balais le long des montants du pare-brise (position particulière).

Echange d'un balai avant

• Soulevez le bras.
• Déclipez le balai et déposez-le.
  Montez le nouveau balai.
  Rabattez le bras.

Pour ranger les balais, mettez le contact et actionnez la commande d'essue-vitre.

Échange du balai arrêté

• Soulevez le bras, puis déclipez le balai et déposez-le.
  Montez le nouveau balai et rabattez le bras.

SE FAIRE REMORQUER

L'anneau de remorquage se trouve dans la trousse à outils, située sous le siège avant gauche.

Sans levage (quatre roues au sol)

Voudevez:toujoursutiliserune barrederemorquage.

Par I'avant

• déclippez le cache en appuyant sur la partie basse de celui-ci,
• vissez l'anneau amovible de remorquage jusqu'en butée.

Par l'arrière

• déclippez le cache à l'aide d'une piece de monnaie ou de la partie plate de l'anneau de remorquage,
• vissez l'anneau amovible de remorquage jusqu'en butée.

Avec levage (2 roues au sol seulment)

Il est préférende de soulever le vehicule à l'aide d'un outil de levage professionnel.

Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de freinage et de direction.

Vehicules avec boîte de vitesses mécanique (version diesel)

Pour les vehicules équipés de boite de vitesses mécanique, il est nécessaire que le levier de vitesses soit en position point mort, le non respect de cette particularité peut conduire à la détiéroration des organes de transmission, de freinage et à l'absence d'assistance de freinage au redémarrage du moteur.

DIMENSIONS (MM)

L	Longueur hors tout		4380
H	Hauteur hors tout		1801-1862
A	Empattement		2728
B	Porte-à-faux avant		925
C	Porte-à-faux arrêtè		727
D	Largeur sur tôle	sans rétroviseurs	1810
		avec rétroviseurs	2112
E	Largeur voies avant		1505-1507
F	Largeur voies arrêtè		1554-1556
-	Longueur de la surface de chargement au siège	Rang 2	990
		Rang 2, siège en position portefeuille	1343
		Avec siège passager avant rabattu	3000

		PORTES ARRIÈRE (mm)
M	Seuil maxi avec pneumatique 205/65 R15 et garniture de volet	582

		Portes battantes		Volet
		Petite	Grande
N	Hauteur utile d'ouverture (sous tôle)	1118
O	Largeur	495	543	1582

PORTES LATERALES COULISSANTES (mm)

P	Hauteur utile	1009
Q	Largeur utile	640
-	Hauteur sous volet relevé	1892

MASSES ET CHARGES REMORQUABLES (KG)

Généralités

Pour plus d'information, consultez leur certificat d'immatriculation.

Dans chaque pays, il est impératif de respecter les charges remorquables admises par la législation locale. Pour connaître les possibités de remorquage de votre vehicule et son poids total roulant admissible, consultez le réseau CITROEN.

Dans le cas d'un vehicule tracteur, il est interdig de dépasser la vitesse de 80 km/h (respecter la législation en vigueur dans votre pays).

La masse remorquée freinée avec report de charge peut-être augmentée, à condition de-retirer du vehicule l'équivalence de cette charge pour ne pas dépasser la MTRA. Attention, le remorquage avec un vehicule tracteur peu charge peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 metres ; la charge remorquable mentionnée doit être réduite de 10% par paliers de 1000 metres supplémentaires.

Des températures extérieures élevées peuvent entrainer des baisses de performances du vehicule pour protégger le moteur ; lorsque la température extérieure est supérieure à 37^ , limiter la masse remorquée.

La masse en ordre de marche (MOM) est égale à la masse à vide + conducteur (75 kg) + réservoir plein à 90%.

ÉléMENTS D'IDENTIFICATION

A. Plaque constructeur.

B. Numéro de série.

Il est gravé sur le passage de roue avant droit.

C. Pneumatiques et reférence peinture.

La vignette C, apposée sur la porte avant, indique :

les dimensions des jantes et pneumatiques,
- les marques de pneumatiques recommendées par le constructeur,
les pressions de gonflage (le contrôle de la pression de gonflage doit etre effectue a froid, au moins tous les mois),
- la reférence de la couleur de la peinture.

En cas d'urgence, appuyer plus de 2 secondes sur cette touche. Le clignement de la diode verte et un message vocal confirmé que l'appel est lancé vers la plateforme CITROën Urgence*.

Un nouvel appui immédiat sur cette touche, annule la demande. La diode verte s'éteint.

Un appui (à tout moment) de plus de 8 secondes sur cette touche, annule la demande.

La diode verte reste allumée (sans cligneter) lorsque la communication est établie. Elle s'eteint en fin de communication.

Cet appel est opéré par la plateforme CITROën Urgence qui recoit des informations de localisation du vehicule et peut transmettre une alerte qualifiée aux services de secours compétents. Dans les pays où la plateforme n'est pas opérationnelle, ou lorsque le service de localisation a été expressement refusé, l'appeil est opéré directement par les services de secours (112) sans localisation.

En cas de chocol detecté par le calculateur d'airbag, et independendament des deploiements d'airbag eventuels, un appel d'urgence est lancé automatiquement.

Si vous bénéficiez de l'offre CITROën eTouch, vous disposez également de services complémentaires dans votre espace personnel MyCITROEN via le site internet CITROën de votre pays, accessible sur www.citroen.com.

• Ces services sont soumis à conditions et disponibilités. Consultez le réseau CITROën.

CITROën APPEL D'ASSISTANCE LOCALISED

Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d'immobilisation du vehicule.

Un message vocal confirme que l'appeil est lancé*.

Un nouvel appui immédiat sur cette touche annule la demande. L'annulation est confirmée par un message vocal.

FONCTIONNEMENT DU SYSTÉME

A la mise du contact, le voyant vert s'allume pendant 3 secondes indiquant le bon fonctionnement du système.

Levoyantorangeclignote:le système presente un dysfonctionnement.

Levoyantorange estalluméfixe:la pile de secours està remplacer.

Dans les deux cas, consultez le réseau CITROën.

Si vous avez acheté votre vehicule en dehors du réseau CITROën, vous étes invite à vérifier la configuration de ces services et pouvez en demander la modification auprès de votre réseau. Dans un pays multilingue, la configuration est possible dans la langue nationale officielle de votre choix.

Pour des raisons techniques, notamment pour une(Meilleure qualite des services telermatiques bénéficiant au client, le constructeur se reserve le droit d'opérer à tout moment des mises à jour du système telermatique embarqué du vehicule.

Le système est protégé de manière à fonctionner uniquement sur votre vehicule.

Pour des raisons de sécurité, le conducteur doit impérativement réaliser les opérations nécessitant une attention soutenue vehicule à l'arrêt.

Lorsque le moteur est arrêté et afin de préserver la batterie, le système se coupe après l'activation du mode économique d'énergie.

eMyWay

NAVIGATION GPS

AUTORADIO MULTIMÉDIA

TELEPHONE BLUETOOTH

SOMMAIRE

01 Premiers pas - Façade p. 9.4
02 Fonctionnement général p. 9.6
03 Commandes au volant p. 9.8
04Réglages audio p. 9.9
05 Navigation -Guidage p. 9.10
06 Informations traffic p. 9.23
07 Télephoner p. 9.27
08 Radio p. 9.38
09 Lecteurs medias musicaux p. 9.42
10 Configuration p. 9.48
11 Ordinateur de bord p. 9.51
12 Arborescence écran p. 9.52
Questions fréquentes p. 9.56

01 PREMIERS PAS

Appui long : accès aux "Réglages audio": ambiances musicales, grave, aigu, loudness, répartition, balance gauche/droite, balance avant/arrière, correction automatique du volume.

Accès au Menu "RADIO" et affichage de la liste des stations captées.

Appui long: affichage du panneau de réglage des paramètres audio pour la source tuner.

Accès au Menu "MUSIC", et affichage des plages ou des repertoires CD/MP3/lecteur Apple®.

Appui long : affichage du panneau de réglage des paramètres audio pour les sources "MEDIA" (CD/USB/iPod/Streaming/AUX).

Molette de selection et validation OK :

Selection d'un élément à l'écran ou dans une liste ou un menu, puis validation par un appui court.

Hors menu et liste, un appui court fait apparaitre un menu contextual, selon l'affichage à l'écran.

Rotation en affichage carte : zoom/ dézoom de l'échelle de la carte.

Appui court moteur non tournant : marche / arrêt. Appui court moteur tournant : extinction / reprise de la source audio.

Réglage du volume (chaque source est indépendante, y compris message TA et consigne de navigation).

Appui court : sélection station de radio mémorisée.

Appui long : mémorisation de la station en écoute.

Touche MODE : Sélection du type d'affichage permanent.

Appui long: affichage d'un écran noir (DARK).

Accès au Menu

"Navigation - guidage" et affchage des dernières destinations.

01 PREMIERS PAS

Accès au Menu

"Configuration".

Appui long : accès à la couverture GPS et au mode démonstration de navigation.

Accès au Menu

"Telephone" et affichage de la liste des derniers appeals ou accepte l'emploi entrant.

Sélection :

• de la ligne précédente/suivante d'une liste ou d'un menu.
  du repertoire media precedent/suivant.
• pas à pas de la fréquence radio précédente/suivante.
• du repertoire MP3 précédent / suivant.

Déplacement haut/bas, en mode "Déplacer la carte".

Appui long : réinitialisation du système.

Accès au Menu

des alertes traffic en

cours.

Abandon de l'opération

en cours, remonte

I'arborescence.

Appui long:retourà

I'affichage permanent.

Selection :

• automatique de la radio de fréquence inférieure/supérieure.
• de la plage CD, piste MP3 ou média précédent/suivant.
• de la partie gauche/droite de l'écran lorsqu'un menu est affché.

Déplacement gauche/droite, en mode "Déplacer la carte".

02 FONCTIONNEMENT GÉNÉRAL

Par appuis successifs sur la touche MODE, accededez aux affichages suivants :

"RADIO"

"CARTE FENÉTRÉE" (Si guidage en cours)

"TELEPHONE" (Si conversation en cours)

"CARTE PLEIN ÉCRAN"

SETUP:PARAMETRAGES date et heures, configuration d'affichage,sons.

Changement de source audio :

RADIO : diffusion RADIO.

MUSIC : diffusion MUSIC.

Pour entretenir l'écran, il est recommandé d'utiliser un chiffon doux non abrasif (chiffon à lunettes) sans produit additionnel.

Pour avoir une vue globale du détail des menus à désir, rendez-vous à la rubrique "Arborescence écran".

02 FONCTIONNEMENT GÉNÉRAL

AFFICHAGE EN FONCTION DU CONTEXTE

Un appui sur la molette permet d'acceder à des menus raccourcis suivant l'affichage à l'écran.

RADIO :

LECTEURS MÉDIAS MUSICAUX, CD ou USB (selon média):

Modes de lecture :

Normal
Aléatoire
Aléatoire sur tout le média
Répartition

CARTE PLEIN ÉCRAN OU CARTE FENÉTREE :

Arreter / Reprendeguidage

Choix destination
Saisir une adresse
Répertoire
Coordonnées GPS
Devier le parcours
Déplacer la carte
Infos sur ce lieu
■ Choisir comme destination
Choisir comme étape
Mémoriser ce lieu (contacts)
Sortir du mode carte
Critères de guidage

03 COMMANDES AU VOLANT

RADIO : sélection station mémorée precedente/suivante.

Selection élément suivant dans le carnet d'adresses.

RADIO: passage à la radio suivante de la Liste.

Appui long : recherche automatique fréquence supérieure.

CD : selection de la plage suivante.
CD : pression continue : avance rapide.

Augmentation du volume.

Changement de source sonore.

Lancement d'un appel à partir du carnet d'adresses.

Décrocher/Raccrocher le téléphone.

Pression de plus de 2 secondes : accès au carnet d'adresses.

Diminution du volume.

Silence; couper le son: par appui simultané sur les touches augmentation et diminution du volume.

Rétablier le son : par appui sur une des deux touches du volume.

RADIO: passage à la radio précédente de la Liste.
Appui long : recherche automatique fréquence inférieure.
CD: selection de la plage precedente.
CD: pression continue: retour rapide.

04 RÉGLAGES AUDIO

1

Ils sont accessibles par la touche MUSIC située en façade ou par un appui long sur la touche RADIO selon la source écoutee.

2

"Ambiance" (6 ambiances au besoin)
"Grave"
"Aigu"
"Loudness" (Activer/Désactiver)
- "Répartition" ("Conducteur", "Tous passagers")
"Balance Ga-Dr" (Gauge/Droite)
"Balance Av-Ar" (Avant/Arriere)
"Volume auto." en fonction de la vitesse (Activer/Désactiver)

！

La répartition (ou spatialisation grâce au système Arkamys) du son est un traitement audio qui permet d'adapter la qualité sonore, en fonction du nombre d'auditeurs dans le vehicule.

！

Les réglages audio (Ambiance, Grave, Aigu, Loudness) sont différents et indépendants pour chaque source sonore.

Les réglages de répartition et de balances sont commun à toutes les sources.

05 NAVIGATION - GUIDAGE

Accès au menu "NAVIGATION"

Appuyer sur NAV.

Un appui court sur l'extrémité de la commande d'éclairage permit de répéter la première consigne de navigation.

"Navigation - guidage"

Listedesdernieresdestinations.

"Choix destination"
"Etapes et itinétaire"
"Options"
"Gestion de la carte"
"Arrêter / Reprendre guidage"

Consulter le réseau

CITROEN pour vous procurer les mises à jour de la cartographie.

Pour effacer les dernières destinations, selectionnez

"Options" dans le menu navigation puis selectionner

"Effacer les dernières destinations" et valider.

Selectionner "Oui" fais valider.

Effacer une seule destination n'est pas possible.

Basculer de la liste au menu (gauche/droite).

ou

05 NAVIGATION - GUIDAGE

CHOIX D'UNE DESTINATION

VERS UNE NOUVELLE DESTINATION

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner "Choix destination" et valider, puis selectionner "Saisir une adresse" et valider.

3

Sélectionner la fonction "Pays" puis valider.

4

Selectionner la fonction "Ville" puis valider, pour enregister la ville de destination.

5

Selectionner les lettres de la ville une a une en validant avec la molette, entre chacune.

6

Selectionner la ville dans la liste proposée puis valider.

La liste prédéfinie (par la saisie des premières lettres) des villes du pays choisi est directement accessible en validant "Liste" à l'écran.

7

Tournier la molette et selectionner "OK" puis valider.

8

Compléter, si possible, les informations "Voie" et "Numéro/Intersection" de la même façon.

Sélectionner "Archiver" pour enregistrer l'adresse saisie dans une fiche contact.

Le système permet d'enregistrer jusqu'à 400 fiches.

9

Validator "OK" pour démarrer le guidage.

10

Selectionner le critere de guidage : "Le plus rapide", "Le plus court" ou optimise "Distance / Temps", puis selectionner les critères de restriction souhaite : "Avec péages", "Avec ferryboat", ou "Infos traffic" puis valider "OK".

05 NAVIGATION - GUIDAGE

CHOIX D'UNE DESTINATION

VERS UNE DES DERNIÈRES DESTINATIONS

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner la destination souhaiée et valider pour démarrer le guidage.

Supprimer les dernières destinations :

• Appuyer sur "NAV".
• Sélectionner "Options" et valider.
• Sélectionner "Effacer les dernières destinations" et valider.

VERS UN CONTACT DU RÉPERTOIRE

i

La navigation vers un contact importé du téléphone n'est possible que si l'adresse est compatible avec le système.

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Sélectionner "Choix destination" et valider puis sélectionner "Répertoire" et valider.

3

Selectionner la destination可以选择 parmi les contacts et modifier "OK" pour démarrer le guidage.

05 NAVIGATION - GUIDAGE

VERS DES COORDONNEES GPS

1	Appuyer sur NAV pour afficher le menu "Navigation - guidage".
2	Sélectionner "Choix destination" et valider puis sélectionner "Coordonnées GPS" et valider.
3	Saisir les coordonnées GPS et valider "OK" pour démarrer le guidage.

VERS UN POINT DE LA CARTE

1	Lorsque la carte est affichée, appuyer sur OK pour afficher le menu contextual. Sélectionner "Déplacer la carte" et valider.
2	Déplacer le curseur à l'aide du désignateur pour cibler la destination choisisie.
3	Appuyer sur OK pour afficher le menu contextual du mode "Déplacer la carte".
4	Sélectionner "Choisir comme destination" ou "Choisir comme étape" et valider.

05 NAVIGATION - GUIDAGE

VERS DES POINTS D'INTÉRÊTS (POI)

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner "Choix destination" et valider, puis selectionner "Saisir une adresse" et valider.

3

Pour désir un POI proche de votre lieu actuel, sélectionner "POI" et valider, puis sélectionner "Autour du lieu actuel" et valider.

Pour désirir un POI en tant qu' étape d'un parcours, sélectionner "POI" et valider, puis sélectionner "Sur l'itinétaire" et valider.

Pour désirir un POI en tant que destination, renseigner d'abord le pays et la ville (voir paragraphe "Vers une nouvelle destination"), Sélectionner "POI" et valider, enfin sélectionner "Proche" et valider.

Les points d'intérêts (POI) signalent l'ensemble des lieux de services à proximité (hôtels, commercies variés, aéroports...).

Selectionner "Recherche par nom" permet de recherche les POI par leur nom et non par rapport à la distance.

4

Rechercher le POI dans les catégories proposées en pages suivantes.

5

Selectionner le POI et valider "OK" pour démarrer le guidage.

05 NAVIGATION - GUIDAGE

Cette icône apparait lorsque plusieurs POI sont regroupés dans la même zone. Un zoom sur cet icône permet de détailler les POI.

LISTE DES PRINCIPAUX POINTS D'INTÉRÊTS (POI)

Station service

Garage

CITROEN

Circuit automobile

Parking couvert

Parking

Aire de repos

Hôtel

Restaurant

Cafetéria

Chambre d'hôtes

Aéroport

Gare ferroviaire

Gare routière

Gare maritime

Site industriel

Supermarché

Banque

Distributeur automatique

Complexe sportif, Centre sportif, Terrain de sport

Piscine

Station de sports d'hiver

Spectacle, exposition

Cinéma

Parcs d'attractions

Hôpital, Pharmacie, Clinique vétérinaire

Poste de police

Ecole

Mairie

Poste

Musee, Culture, Théâtre, Monument historique

Office de tourisme, Attraction touristique

Zone à risques*

La procEDURE détaillée de la mise à jour des POI est disponible sur le site "http://citroen;navigation.com".

• Selon disponibilité pays.

05 NAVIGATION - GUIDAGE

PARAMÉTRAGE DES ALERTES ZONES À RISQUES

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner "Options" et valider, puis selectionner "Parametre les zones à risques" et valider.

3

Il est possible alors de seLECTIONner :

"Alerte visuelle"
"Alerte sonore"
-Alerter uniquely en guidage
- "Alerter uniquement en survitesse".

Lechio du délambda d'annonce permet de définir les temps précédant l'alerte "Zone à risques".

Selectionner "OK" pour valider l'écran.

Ces fonctions ne sont disponibles que si les zones à risques ont été téléchargeées et installées sur le système.

La procédure détaillée de la mise à jour des zones à risques est disponible sur le site www.citroen.com.

05 NAVIGATION - GUIDAGE

AJOUTER UNE ÉTAPE

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner "Etapes et itinétaire" puis valider.

3

Selectionner "Ajouter une étape" puis valider.

L'adresse de I'etape est renseignee comme une destination, par "Saisir une adresse", contact du "Répertoire", ou "Dernières destinations".

4

Selectionner "Proximate" pour indiquer un passage à proximé de l' étape ou "Strict" pour un passage par l' étape. Valider "OK" pour démarrer le guidage, et donner une orientation générale à l'itinétaire de guidage.

ORGANISER LES ÉTAPES

1

Pour organiser les étapes, recommencer les opérations 1 à 2, puis seLECTIONner "Ordonner / Supprimer des étapes" et valider.

2

Selectionner l'etape que vous souhaitez déplacer dans le classement.

3

Selectionner etVerifier pour enregistrer les modifications.

Selectionner "Supprimer" pour supprimer l'objet.

05 NAVIGATION - GUIDAGE

OPTIONS DE GUIDAGE

CRITÉRES DE CALCUL

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner "Options" et verifier.

3

Selectionner "Définir les critères de calcul" et valider.

Cette fonction permet de modifier :

les critères de guidages ("Le plus rapide", "Le plus court", "Distance / Temps"),
les critères d'exclusion ("Avec péages" ou "Avec ferryboat"),
- la prise en compte du traffic ("Infos traffic").

i

Si la prise en compte du traffic (infos traffic) est demandée, le système proposera une déviation, en cas d'évènement sur l'itinétaire de guidage.

4

Selectionner "OK" et valider pour enregistrer les modifications.

05 NAVIGATION - GUIDAGE

GESTION DE LA CARTE

CHOIX DES POINTS D'INTÉRÊTS AFFICHÉS SUR LA CARTE

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner "Gestion de la carte" et valider.

3

Selectionner "Details de la carte" et valider.

4

Selectionner parmi les différentes catégories celles que vous voulez afficher à l'écran.

Selectionner "Par défaut" pour ne faire apparaitre sur la carte que "Stations-services, garages" et "Zone à risques" (si installées sur le système).

5

Selectionner "OK" puis valider et selectionner de nouveau "OK" puis valider pour enregistrer les modifications.

05 NAVIGATION - GUIDAGE

ORIENTATION DE LA CARTE

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner "Gestion de la carte" et valider.

3

Selectionner "Orientation de la carte" et valider.

4

Selectionner:

"Orientation vécicule" pour que la carte s'oriente de façon à suivir le vehicule,
"Orientation Nord" pour garder la carte toujours orientée vers le Nord,
"Perspective" pour afficher une vue en perspective.

Le changement de couleur de la carte, différente en mode jour et en mode nuit, se configure par le menu "SETUP".

Les noms des rues sont visibles sur la carte à partir de l'échelle 100m

05 NAVIGATION - GUIDAGE

RÉGLAGE DE LA SYNTHÈSE VOCALE DU GUIDAGE

RéGLAGE DU VOLUME/DÉSACTIVATION

Le volume sonore des consignes peut être réglé au moment de l'émission de la consigne par action sur la commande de réglage du volume sonore.

1

Appuyer sur NAV pour afficher le menu "Navigation - guidage".

2

Selectionner "Options" et valider.

3

Selectionner "Régler la synthèse vocale" et valider.

Le réglage du volume sonore des consignes de guidage est également accessible par le menu "SETUP" / "Synthese vocale".

4

Selectionner le graphe du volume et valider.

5

Régler le volume sonore au niveau souhaité et valider.

Selectionner "Désactiver" pour désactiver les consignes vocales.

6

Selectionner "OK" et verifier.

05 NAVIGATION - GUIDAGE

VOIX MASCULINE / VOIX FÉMININE

1

Appuyer sur SETUP pour afficher le menu de configuration.

2

Selectionner "Synthese vocale" et valider.

3

Selectionner "Voix masculine" ou "Voix féminine" puis vérifier "Oui" pour activer une voix masculine ou féminine. Le système redémarre.

Appuyer sur "TRAFFIC".

"Filtre géographique"
"Choix station TMC" (automatique, manuel)
"Activer / Déactiver alerte traffic"

Basculer de la liste au menu (gauche/droite).

ou

Les messages TMC (Trophic Message Channel) sont des informations relatives au traffic et aux conditions météorologiques, reçues en temps réel et transmises au conducteur sous forme d'annoces sonores et de visuels sur la carte de navigation.

Le système de guidage peut alors proposer un itinétaire de contournement.

1

Appuyer sur TRAFFIC pour afficher le menu "Informations traffic TMC".

2

Sélectionner "Filtre géographique" et valider.

i

Nous préconisons :

• un filtrer sur l'itinéraire et
• un filtrue autour du vehicule de :
• 20km en agglomération,
• 50km sur autoroute.

3

Le système propose au besoin de :

"Conserver tous les messages", ou
"Conserver les messages"

"Autour du vehicule", (valider le kilométrage pour le modifier et désiré la distance),
"Sur l'itinétaire de guidage".

4

Validator "OK" pour enregistrer les modifications.

1 Triangle noir et bleu: informations generales, par exemple :

Informations sur le temps

Informations sur la circulation

Vent

Parking

Brouillard

Neige / glace

2 Triangle rouge et jaune : informations traffic, par exemple :

Signalisation modifie

Réduction de voie

Route glissante

Accident

Retard

Travaux

Danger d'explosion

Route fermée

Manifestation

Danger

Entrée de route interdite

Embouteillage

ÉCOUTER LES MESSAGES TA

! La fonction TA (Trafic Announcement) rend prioritaire l'écoute des messages d'alerte TA. Pour être active, cette fonction nécessite la réception correcte d'une station de radio émettant ce type de message. Dans l'émission d'une info traffic, le média en cours (Radio, CD, USB, ...) s'interrrompt automatiquement pour diffuser le message TA. L'écoute normale du média reprendès la fin de l'émission du message.

Appuyer sur RADIO pour afficher le menu "Bande FM / AM".

Selectionner "Options" puis valider.

Activer ou désactiver "Info traffic (TA)" puis valider.

! Le volume sonore des announces TA se règle uniquement lors de la diffusion de ce type d'alerte.

A tout moment, activer ou désactiver la fonction en appuyant sur la touche.
Lors de l'announce d'un message, appuyer sur la touche pour l'interrompre.

07 TÉLÉPHONER

Accès au menu "TELÉPHONE"

Appuyer sur PHONE.

"Telephone"

Listederniersappels émis et reçus avec le téléphone connecté au système.

"Numéroter"

"Contacts"

"Options du téléphone"

"Fonctions bluetooth"

"Raccrocher"

(communication en cours)

Pour lancer un appel, Sélectionner un numéro de la liste et valider "OK" pour lancer l'appoint.

La connexion d'un téléphone différent supprime la liste des derniers appeals.

Dans le bandeau supérieur de l'affichage permanent

Aucun téléphone connecté.

Telephone connecté.

Appel entrant.

Appel sortant.

Synchronisation du carnet d'adresses en cours.

Communication
telephonique en cours.

Basculer de la liste au menu (gauche/droite).

ou

07 TÉLÉPHONER

JUMELER UN TÉLÉPHONE BLUETOOTH PREMIÈRE CONNEXION

Connectez-vous sur www.citroen.pays pour plus d'informations (compatibilité, aide complémentaire, ...).

1

Activer la fonction Bluetooth du téléphone et s'assurer qu'il est "visible par tous" (configuration du téléphone).

2

Appuyer sur cette touche.

3

Selectionner "Fonctions bluetooth" et valider.

Pour des raisons de sécurité et parce qu'elles nécessitent une attention soutenue de la part du conducteur, les opérations de jumelage du téléphone mobile Bluetooth au système kit mains-libres de l'autoradio, doivent être réalisées vécuile à l'arrêt.

4

Selectionner "Recherche des péripériques" et valider.

La liste des péripériques déetectés s'affiche. Attende que le bouton "Connector" soit disponible.

5

Selectionner le nom du périphérique choisi dans la liste des périhériques détectés puis selectionner "Connector" et valider.

6

Le système propose de connecter le téléphone :

• en profil "Mains libres" (telephone uniquely),
  en profil "Audio" (streaming : lecture des fichiers musicaux du téléphone),
  ou en "Tous" (pour selectionner les deux profils).

Selectionner "OK" et valider.

07 TÉLÉPHONER

Les services disponibles sont dépendants du réseau, de la carte SIM et de la compatibilité des appareils Bluetooth utilisés. Vérifiez sur le manuel de votre téléphone et auprès de votre opérateur, les services auxquels vous avez accès.

Le profil "Mains libres" est à utiliser de préférence si la lecture "Streaming" n'est pas souhaitée.

La capacité du système à ne connecter qu'un seul profil dépend du téléphone. Les deux profils peuvent se connecter par défaut.

Choisir un code pour la connexion puis valider "OK".

8

Saisir le même code sur le téléphone puis accepter la connexion.

Accepter ensuite la connexion automatique sur le téléphone, pour permettre au téléphone de se reconnectcer automatiquement à chaque démarrage du vehicule.

Selon le type de téléphone, le système vous demande d'accepter ou non le transfert de votre réseau.

De retour dans le vehicule, le dernier téléphone connecté se reconnectcte automatiquement, environ dans les 30 secondes qui suivant la mise du contact (Bluetooth activé et visible).

Pour modifier le profil de connexion automatique, désappairer le téléphone et recommencer l'appairage avec le profil souhaité.

07 TÉLÉPHONER

RÉPERTOIRE / SYNCHRONISATION DES CONTACTS

1

Appuyer sur PHONE puis selectionner "Gestion des contacts" et valider.

2a

Sélectionner "Nouveau contact" pour enregistrer un nouveau contact.

2b

Selectionner "Tri par Nom/Prénom" pourCHOISIR I'ordre d'apparition.

2c

Selectionner "Supprimer tous les contacts" pour supprimer les contacts enregistrés dans le système.

2d

Selectionner "Importer tout" pour importer tous les contacts du téléphone et les enregistrer dans le système.

Une fois importé, un contact reste visible.
quel que soit le téléphone connecté.

2e

Selectionner les "Options de synchronisation":

• Pas de synchronisation : uniquement les contacts enregistrés dans le système (toujours prênts).
• Afficher contacts du téléphone : uniquement les contacts enregistrés dans le téléphone.
• Afficher contacts de carte SIM : uniquement les contacts enregistrés dans la carte SIM.
• Afficher tous les contacts : contacts de la carte SIM et du téléphone.

2f

Selectionner "Etat mémoire contacts" pour connaître le nombre de contacts enregistrés dans le système ou importés, et la mémoire disponible.

07 TÉLÉPHONER

GESTION DES CONTACTS

1 PHONE	Appuyer sur PHONE puis selectionner "Contacts" et valider.
2 Sélectionner le contact choisi et valider.	Sélectionner "Appeler" pour lancer un appel.
3 Sélectionner "Ouvrin" pour visualiser un contact extérieur ou modifier un contact enregistré dans le système.	Sélectionner "Ouvrin" pour visualiser un contact extérieur ou modifier un contact enregistré dans le système.
i Il est nécessaire d'importer un contact extérieur pour le modifier. Il sera enregistré dans le système. Il n'est pas possible de modifier ou supprimer les contacts du téléphone ou de la carte SIM via la connexion Bluetooth.

5	Sélectionner "Importer" pour copier un seul contact dans le système.
6	Sélectionner "Supprimer" pour supprimer un contact enregistré dans le système.
7	Sélectionner OK ou appuyer sur la touche retour pour sortir de ce menu.

Supprimer les adresses enregistrées dans le repertoire :

• Appuyer sur PHONE.
• Sélectionner "Contacts".
• Sélectionner "Afficher contacts" et valider, puis sélectionner l'adresse.
• Sélectionner "Supprimer" et.Valider.

(Cette manipulation devra s'effectuer contact par contact).

07 TÉLÉPHONER

PASSER UN APPEL

APPELER UN NOUVEAU NUMERO

1

Appuyer deux fois sur PHONE.

2

Sélectionner "Numéroter" puis valider.

3

Composer le numéro de téléphone à l'aide du clavier virtuel en scélectionnant et validant les chiffres un à un. Valider "OK" pour lancer l'appel.

L'utilisation du téléphone est déconseillée en conduisant. Il est recommandé de stationner en sécurité ou de privilégier l'utilisation des commandes au volant.

APPELER UN CONTACT

1

Appuyer sur TEL ou deux fois sur PHONE.

2

Selectionner "Contacts" fais valider.

3

Selectionner le contact choisi et valider.

Si I'accès s'est fait par la touche PHONE, sélectionner "Appeler" et valider.

4

Selectionner le numero et.Valider pour Iancer I'appeL.

07 TÉLÉPHONER

APPELER UN DES DERNIERS NUMÉROS COMPOSÉS

1 Appuyer sur TEL, Sélectionner "Journal des appeals" et valider, PHONE ou APPuyer sur PHONE pour afficher le journal des appeals.
2 Sélectionner le numéro choisi et valider.

RACCROCHER UN APPEL

1a PHONE	Appuyer sur PHONE puis selectionner "OK" pour raccrocher.
1b Ou faire un appui long sur la touche TEL des commandes au volant.	Ou faire deux appuis courts sur la touche TEL des commandes au volant.
1c Ou faire deux appuis courtes sur la touche TEL des commandes au volant.	Ou faire deux appuis courtes sur la touche TEL des commandes au volant.
1d MODE Appuyer sur la touche MODE,autant de fois que nécessaire, jusqu'à l'affichage de l'écran téléphone.	Appuyer sur la commande "OK" pour afficher le menu contextualuel puis selectionner "Raccrocher" et valider.

07 TÉLÉPHONER

RECEVOIR UN APPEL

1

Un appel entrant est annoncé par une sonnerie et un affichage superposé sur l'écran.

2

"Oui" pour accepter l'appeel est seLECTIONné par défaut.

Appuyer sur "OK" pour accepter l'appeil.

Selectionner "Non" et valider pour refuser l'appeL.

Un appui court sur la touche TEL
accepte un appel entrant.

Un appui long la touche TEL refuse un appel entrant.

07 TÉLÉPHONER

OPTIONS EN COURS D'APPEL*

1	En cours de communication, effectuer des appuis successifs sur la touche MODE pour sélectionner l'affichage de l'écran téléphone, puis appuyer sur la commande "OK" pour acceder au menu contextual.
	Ou faire un appui court sur cette touche.
2a	Sélectionner "Mode combiné" et valider pour reprendre l'appel directement au combiné téléphonique. Ou sélectionner "Mode mains-libres" et valider pour diffuser l'appel via les haut-parleurs du vehicule.
2b	Sélectionner "Mettre en attente" et valider pourmettre en attente l'appel en cours. Ou sélectionner "Reprene l'appel" et valider pour reprendre un appel mis en attente.

• Selon compatibilité téléphone et abonnement.

2c	Sélectionner "Tonalités DTMF" pour utiliser le clavier numérique, afin de naviguer dans le menu d'un serveur vocal interactif.
2d	Sélectionner "Raccrocher" pour terminer l'appoint.
	Il est possible de réaliser une conférence à 3 en langant successivement 2 appeals*. Sélectionner "Conférence" dans le menu contextual accessible depuis cette touche.

07 TÉLÉPHONER

GESTION DES TÉLEPHONES APPAIRES

1 PHONE Appuyer deux fois sur PHONE.
2 Sélectionner "Fonctions bluetooth".
3 Sélectionner "Liste des pérophériques connus" et valider. Il est possible de: - "Connector" ou "Déconnecter" le téléphone choisi, - supplimer l'appairage du téléphone choisi. Il est possible également de supplimer tous les appairages.

RÉGLAGE DE LA SONNERIE

1	APPuyer deux fois sur PHONE.
2	Sélectionner "Fonctions du téléphone" et valider.
3	Sélectionner "Options de la sonnerie" et valider.
4	Vou陏 peuvent régler le volume et le type de sonnerie diffusée.
5	Sélectionner "OK" et valider pour enregistrER les modifications.

08 RADIO

Accès au menu "RADIO"

Appuyer sur RADIO.

Liste alphabetique des stations captées.

"Bande FM / AM"

"Changer de Bande" ("AM / FM")
"Options" ("TA, RDS")
"Réglages audio" (voir chapitre)
"Actualiser liste radio"

Appuyer sur ou ou utiliser la commande rotative pour sélectionner la station précédente ou suivante de la liste.

Basculer de la liste au menu (gauche/droite).

ou

08 RADIO

CHANGER DE BANDE

L'environnement extérieur (colline, immeuble, tunnel, parking, sous-sol...) peut perturber la réception, y compris en mode de suivi RDS. Ce phénomène est normal dans la propagation des ondes radio et ne traduit en aucune manière une défaillance de l'autoradio.

SELECTIONNER UNE STATION

Appuyer sur RADIO ou appuyer sur "OK" pour afficher le menu contextual.

Selectionner "Changer de bande".

Selectionner "AM / FM" et verifier.

La qualité de la réception est représentée par le nombre d'ondes actives sur ce symbole.

Paristealphabetique

Appuyer sur RADIO, selectionner la radio de votrechoix et valider.

Par recherche automatique de fréquence

Appuyer sur « ou » pour la recherche automatique de la radio de fréquence inférieure ou supérieure.

Ou tournier la molette des commandes au volant.

Par recherche manuelle de fréquence

Appuyer sur ou pour régler la fréquence pas à pas.

08 RADIO

MÉMORISATION D'UNE STATION

ACTIVER / DÉSACTIVER LE RDS

Le RDS, si activé, permet de continuer à écouter une même station grâce au suivi de fréquence. Cependant, dans certaines conditions, le suivi de cette station RDS n'est pas assuresur sur tout le pays, les stations de radio ne couvant pas 100% du territoire. Cela explique la perte de réception de la station lors d'un trajet.

1

Après avoir sélectionné une station, appuyer sur l'une des touches du clavier numériquependant plus de 2 secondes pour mémoriser la station écoutee. Un bip sonore valide la mémorisation.

1

Appuyer sur RADIO.

2

Appuyer sur la touche du clavier numérique pour rappeler la radio mémorisée.
Ou appuyer puis tourner la molette des commandes au volant.

2

Selectionner "Options" puis valider.

3

Activer ou désactiver "Suivi RDS" puis valider.

09 LECTeurs MÉDISAUS MUSICAUX

Accès au menu "LECTEURS MÉDIAS MUSICAUX"

Appuyer sur MUSIC.

"MEDIA"

Listedesplagesdumédianncours.

"Changer de Media"

"Ejecter support USB" (si USB connecté)

"Mode de lecture" ("Normal",

"Aléatoire", "Aléatoire sur tout le média", "Répetition")

"Réglages audio" (voir chapitre)

Basculer de la liste au menu (gauche/droite).

ou

09 LECTeurs MÉDISAUS MUSICAUX

CD, CD MP3, LECTEUR USB

INFORMATIONS ET CONSEILS

L'autoradio lit les fichiers audio avec l'extension ".wma, .aac, .flac, .ogg, .mp3" avec un début compris entre 32 Kbps et 320 Kbps.

Il supporte aussi le mode VBR (Variable Bit Rate).

Tout autre type de fichier (.mp4, .m3u, ...) ne peut etre lu.

Les fichiers WMA doivent etre de type wma 9 standard.

Les fréquences d'échantillonnage supportées sont 11, 22, 44 et 48 KHz.

Il est conseilé de rédigier les noms de fichiers avec moins de 20 caractères en excluant les caractères particuliers (ex : " " ? ; ù) afin d'éviter tout problème de lecture ou d'affichage.

Pour pouvoir dire un CDR ou un CDRW grave, Sélectionner lors de la gravure les standards ISO 9660 niveau 1, 2 ou Joliet de préférence.

Si le disque est gravé dans un autre format, il est possible que la lecture ne s'effectue pas correctement.

Sur un même disque, il est recommendé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale.

Dans le cas particulier d'un CD multi-sessions, le standard Joliet est recommandé.

Le système supporte les lecteurs nomades USB Mass Storage ou iPod via la prise USB (câble adapté non fourni).

Si une clé USB multi-partitionée est connectée au système, seule la première partition est reconnaue.

La gestion du périphérique se fait par les commandes du système audio.

Le nombre de pistes est limite a 2000 maximum, 999 pistes par dossier.

Si la consommation de courant dépasse 500 mA sur le port USB, le système passé en mode de protection et le désactive.

Les autres périphériques, non reconns par le système lors de la connexion, doivent etre branchés à la prise auxiliaire à l'aide d'un cable Jack (non fourni).

Pour etre lue, une cle USB doit etre formatee en FAT 16 ou 32.

Le système ne supporte pas fonctionnellement un lecteur Apple et une clé USB branchés simultanément.

Il est recommendé d'utiliser des câbles USB officiels Apple® pour garantir une'utilisation conforme.

09 LECTeurs MÉDISAUS MUSICAUX

SOURCES

Insérer le CD dans le lecteur, insérer la clé USB dans la prise USB ou brancher le périphérique USB à la prise USB à l'aide d'un cable adapté (non fourni).

Le système constitue des listedes de lecture (mémoire-temporaire) dont le temps de création peut prendre de quelques secondes à plusieurs minutes à la première connexion.

Réduire le nombre de fichiers autres que musicaux et le nombre de répertoire permet de diminuer ce temps d'attente.

Les listes de lecture sont actualisées à chaque coupure du contact ou connexion d'une clé USB. Néanmoins, l'autoradio mé memorise ces listes et si elles n' ont pas été modifiées, le temps de chargement sera réduit.

La lecture commence automatiquement après un temps qui dépend de la capacité de la clé USB.

CHOIX DE LA SOURCE

La touche SOURCE des commandes au volant permet de passer directement au/media suivant.

Appuyer sur MUSIC pour afficher le menu "MEDIA".

Selectionner "Media suivant" et valider.

Répéter l'opération autant que nécessaire pour obtenir le média souhaité (à l'exception de la radio accessible par SOURCE ou RADIO).

09 LECTEURS MÉDIAS MUSICAUX

CHOIX D'UNE PISTE DE LECTURE

Plage précédente.	/
Plage suivante.	/
Répertoire précédent.
Répertoire suivant.
Avance rapide.	Appui long /
Retour rapide.	Appui long /
Pause : appui long sur SRC.

MUSIC : listenedes et des répertoires USB ou CD	MUSIC
Monter et descendre dans la liste.	/ / /
Verifier, descendre dans l'arborescence.	/ / /
Remonter l'arborescence.	+ / /

09 LECTEURS MÉDIAS MUSICAUX

Connector le lecteur Apple à la prise USB à l'aide d'un cable adapté (non fourni).

La lecture commence automatiquement.

2

Le pilotage se fait via les commandes du système audio.

i

Les classements disponibles sont ceux du lecteur nomade connecté (artistes / albums / genres / playlists / audiobooks / podcasts).

Le classement utilisé par défaut est le classement par artistes. Pour modifier le classement utilisé, remonter l'arborescence jusqu'à son premier niveau puis selectionner le classement souhaité (playlists par exemple) et valider pour descendre l'arborescence jusqu'à la piste souhaïée.

Le mode "Random morceaux" sur iPod correspond au mode "Random" sur l'autoradio.

Le mode "Random album" sur iPod correspond au mode "Random all" sur l'autoradio.

Le mode "Random morceaux" est restitué par défaut lors de la connexion.

i

La version du logiciel de l'autoradio peut être incompatible avec la génération de votre lecteur Apple.

La liste des équipements compatibles et la mise à jour du logiciel sont disponibles auprès du réseau CITROën.

STREAMING AUDIO

Le streaming permet d'écouter les fichiers audio du téléphone via les haut-parleurs du vehicule.

1

Connector le téléphone : voir le chapitre "TELÉPHONER". Choiser le profil "Audio" ou "Tous".

2

Si la lecture ne commence pas automatiquement, il peut etre nécessaire de lancer la lecture audio a partir du téléphone.

Le pilotage se fait via le périphérique ou en utilisant les touches à partir de l'autoradio.

！

Une fois connecté en streaming, le téléphone est considéré comme une source média.

Il est recommandé d'activer le mode "Répétition" sur le périphérique Bluetooth.

09 LECTeurs MÉDISAUS MUSICAUX

UTILISER L'ENTREE AUXILIAIRE (AUX) CABLE AUDIO JACK/USB NON FOURNI

1

Brancher l'équipment nomade (lecteur MP3/WMA...) à la prise audio JACK ou au port USB, à l'aide d'un cable audio adapté.

2

Appuyer sur MUSIC pour afficher le menu "MUSIC".

3

Selectionner "Activer / Désactiver source aux" et valider.

Régler d'abord le volume de votre équipement nomade (niveau élevé).

Régler ensuite le volume de votre autoradio.

！

Le pilotage des commandes se fait via l'équipement nomade.

10 CONFIGURATION

CONFIGURER L'AFFICHAGE

1

Appuyer sur SETUP pour afficher le menu "Configuration".

2

Selectionner "Configuration affichage" et valider.

3a

Selectionner "Choisir la couleur" et valider pourCHOISIR l'harmonie de couleur de I'ecran et le mode de presentation de la carte :

mode jour,
mode nuit,
- jour/nuit automatique, selon l'allumage des projecteurs.

3b

Selectionner "Régler la luminosite" et valider pour régler la luminosité de l'écran.

Appuyer sur "OK" pour enregistrer les modifications.

Les réglages de jour et de nuit sont indépendants.

10 CONFIGURATION

RÉGLER LA DATE ET L'HEURE

1 SETUP APPuyer sur SETUP pour afficher le menu "Configuration".
2 Sélectionner "Configuration affichage" et valider.
3 Sélectionner "Régler la date et l'heure" et valider.

Sélectionner "Synchroniser les minutes sur GPS" pour que le réglage des minutes se fasse automatiquement par la réception satellte.
4	Sélectionner le paramètre à modifier. Le valider en appuyant sur la touche OK, puis modifier le paramètre et valider de nouveau pour enregistrer la modification.
	Régler les paramètres un par un. Sélectionner ensuite "OK" sur l'écran puis valider pour enregistrer le réglage.

11 ORDINATEUR DE BORD

ORDINATEUR DE BORD

1 Appuyer plusieurs fois sur la touche MODE jusqu'à l'affichage de l'ordinateur de bord.

- L'onglet "vécicule": L'autonomie, la consommation instantanée et la distance restant à parcourir.

- L'onglet "1" (parcours 1) avec: La vitesse moyenne, la consommation moyenne et la distance parcourue calculées sur le parcours "1".

- L'onglet "2" (parcours 2) avec les mêmes caractéristiques pour un second parcours.

QUELQUES DÉFINITIONS

i Autonomie: affiche le nombre de kilometres pouvant etre parcours avec le reste de carburant detecté dans le reservoir, en fonction de la consommation moyenne des derniers kilometres parcours.
Cette valeur affichee peut fortement varier a la suite d'un changement d'allure du vehicule ou du relief du parcours.
Des que l'autonomie est inférieure a 30 km, des tirets s'afficient.
Aprs un comploment de carburant d'au moins 10 litres,
l'autonomie est recalculée et s'affiche dEs qu'elle depasse 100 km.
Si des tirets s'afficient durablement en roulant a la place des chiffres, consultez le reseau CITROEN.

Consommation instantanée : calculée et affichée qu'à partir de 30 km/h.

Consommation moyenne : c'est la quantité moyenne de carburant consommée depuis la première remise à zéro de l'ordinaireur.

Distance parcoursue : calculée à partir de la première remise à zéro de l'ordinateur de bord.

Distance restant à parcourir : calculée en référence à la destination finale, saisie par l'utilisateur. Si un guidage est activé, le système de navigation la calcule en instantané.

Vitesse moyenne: c'est la vitesse moyenne calculée depuis la dernière remise à zéro de l'ordinateur (contact mis).

12 ARBORESCENCE ÉCRAN

FUNCTION PRINCIPALE

Filtre géographique
2 Conserver tous les messages
2 Conserver les messages
Autour du vehicule
Sur l'itinétaire de guidage
Choix station TMC
Suivi TMC automatique
Suivi TMC manuel
■ListedesstationsTMC
Activer / Désactiver alertetrafic

MENU "Téléphone"

1 Numéroter
Contacts

Appeler
Ouvrir
a Importer
Supprimer
Annuler

Gestion des contacts

Nouveau contact
Tri par Prénom/Nom
Supprimer tous les contacts
Importer tout
Options de synchronisation

Pas de synchronisation

3 Afficher contacts du téléphone
Afficher contacts de carte SIM
■ Afficher tous les contacts
Etat mémoire contacts

Fonctions du téléphone
Options de la sonnerie
Effacer le journal des appels
Fonctions bluetooth
3.3.2.1. Listes des périhériques connus
a Connecter
Déconnecter
Supprimer
Supprimer tout
Annuler
Recherche des périhériques
Renommer radiotéléphone
Raccrocher

12 ARBORESCENCE ÉCRAN

MENU "RADIO"

Changer de Bande

AM/FM

Options

Info traffic (TA)

Suivi RDS

Réglages audio

Ambiance

Aucun

Classique

Jazz

Rock

Techno

Vocal

MENU "MUSIC"

1 Changer de Media
CD
BT Streaming
USB/iPod
AUX
Mode de lecture
Normal
Aléatoire
Aléatoire sur tout le média
Répétition
Réglages audio
1 Activer / Désactiver source aux

12 ARBORESCENCE ÉCRAN

MENU "SETUP"

Configuration affichage
Choisir la couleur
Harmonie
Cartographie
Mode jour
Modenuit
Jour/nuit auto.
Régler la luminosité
Régler la date et l'heure
Choisir les unités
Réglage de la synthèse vocale
Volume des consignes de guidage
Voix masculine/Voix féminine

Choix de la langue

2

Français

2

English

乙

Portuguese

2

Espanol

2

Deutsch

Nederlands

乙

Türkce

2

Polski

2

Pycckn

Paramètres vehicule*

Fonctionnement des essuie-vitres

Enclench. essuie-vitre AR en MARCHE

2 Configuration éclairage

Durée éclairage d'accompagnement

Projecteurs directionnels

Eclairage d'ambiance

Fonction feuix diurnes

Ordinateur de Bord

Journal des alertes

Etat des fonctions

• Les paramètres varient suivant le vehicule.

QUESTIONS FRÉQUENTES

Le tableau ci-après regroupe les réponses aux questions les plus fréquement posées concernant votre autoradio.

QUESTION	RéPONSE	SOLUTION
Le calcul de l'itinéraire n'aboutit pas.	Les critères de guidage sont peut être en contradiction avec la localisation actuelle (exclusion des routes à péage sur une autoroute à péage).	Vérifier les critères de guidage dans le Menu "Navigation" \ "Options" \ "Définir les critères de calcul".
Les POI n'apparaissent pas.	Les POI n'ont pas été sélectionnés.	Sélectionner les POI dans la liste des POI.
	Les POI n'ont pas été téléchargés.	Télécharger les POI sur le site : "http://citroenavigation.com".
L'alerte sonore des "Zones à risques" ne fonctionne pas.	L'alerte sonore n'est pas active.	Activer l'alerte sonore dans le menu "Navigation - guidage" \ "Options" \ "Paramètre les zones à risques".
Le système ne propose pas de dévier un événement sur le parcours.	Les critères de guidage ne prennt pas en compte les informations TMC.	Sélectionner la fonction "Infos traffic" dans la liste des critères de guidage.
Je recoïs une alerte pour une "Zone à risques" qui n'est pas sur mon parcours.	Hors guidage, le système annonce toutes les "Zones à risques" positionnées dans un côte situé devant le vehicule. Il peut alerter pour des "Zones à risques" situées sur les routes proches ou parallètes.	Zoomer la carte afin de visualiser la position exacte de la "Zone à risques". Sélectionner "Sur l'itinéraire de guidage" pour ne plus être alerté hors guidage ou diminuer le délai d'announce.

QUESTIONS FRÉQUENTES

QUESTION	RéPONSE	SOLUTION
Cerçains embouteillages sur l'itinétaire ne sont pas indiqués en temps réel.	Au démarrage, le système met quelques minutes pour capter les informations traffic.	Attendre que les informations traffic soient bien reçues (affichage sur la carte des icones d'informations traffic).
	Les filtres sont trop restreints.	Modifier les régles "Filtre géographique".
	Dans certains pays, seuls les grands axes (autoroutes...) sont répertoriés pour les informations traffic.	Ce phénomène est normal. Le système est dépendant des informations traffic disponibles.
L'altitude ne s'affiche pas.	Au démarrage, l'initialisation du GPS peut notamment jusqu'à 3 minutes pour capter correctement plus de 4 satellites.	Attendre le démarrage complet du système. Vérifier que la couverture GPS est d'au moins 4 satellites (appui long sur la touche SETUP, puis sélectionner "Couverture GPS").
	Selon l'environnement géographique (tunnel...) ou la météo, les conditions de réception du signal GPS peuvent varier.	Ce phénomène est normal. Le système est dépendant des conditions de réception du signal GPS.
Je n'arrive pas à connecter mon téléphone Bluetooth.	Il est possible que le Bluetooth du téléphone soit désactivé ou l'appareil non visible.	- Vérifier que le Bluetooth de votre téléphone est activé. - Vérifier dans les paramètres du téléphone qu'il est "Visible par tous".
	Le téléphone Bluetooth n'est pas compatible avec le système.	Une liste des téléphones mobile Bluetooth compatibles est disponible dans le réseau.
Le son du téléphone connecté en Bluetooth est inaudible.	Le son dépend à la fois du système et du téléphone.	Augmenter le volume de l'autoradio, eventulement au maximum et augmenter le son du téléphone si nécessaire.
	Le bruit ambiant influe sur la qualité de la communication téléphonique.	Réduisez le bruit ambiant (fermer les fenêtres, diminuer la ventilation, ralentir, ...).

QUESTIONS FRÉQUENTES

QUESTION	RéPONSE	SOLUTION
Cercains contacts apparaissant en double dans la liste.	Les options de synchronisation des contacts proposent de synchroniser les contacts de la carte SIM, les contacts du téléphone ou les deux. Lorsque les deux synchronisations sont sélectionnées, il est possible de voir certains contacts en double.	Choisir "Afficher contacts de carte SIM" ou "Afficher contacts du téléphone".
Les contacts ne sont pas classés dans l'ordre alphabétique.	Certains téléphones proposent des options d'affichage. Selon les paramètres choisis, les contacts peuvent être transférés dans un ordre spécifique.	Modifier les paramètres d'affichage du réseau du téléphone.
Le système ne recoit pas les SMS.	Le mode Bluetooth ne permet pas de transmettre les SMS au système.
Le CD est éjecté systématiquement ou n'est pas lu par le lecteur.	Le CD est placé à l'envers, illisible, ne contient pas de données audio ou contient un format audio illisible par l'autoradio. Le CD a été gravé dans un format incompatible du lecteur. Le CD est protégé par un système de protection anti-piratage non reconnu par l'autoradio.	- Vérifier le sens de l'insertion du CD dans le lecteur. - Vérifier l'état du CD : le CD ne pourrait pas être lu s'il est trop endommagé. - Vérifier le contenu s'il s'agit d'un CD gravé : consultez les consels à la rubrique "AUDIO". - Le lecteur CD de l'autoradio ne lit pas les DVD. - Du fait d'une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
Le temps d'atteze après l'insertion d'un CD ou le branchement d'une clé USB est long.	Lors de l'insertion d'un nouveau matériel, le système lit un certain nombre de données (répertoire, titre, artiste, etc.). Ceci peut prendre de quelques secondes à quelques minutes.	Ce phénomène est normal.
Le son du lecteur CD est dégradé.	Le CD utilisé est rayé ou de mauvaise qualité.	Insérer des CD de bonne qualité et les conserver dans de bonnes conditions.
	Les réglages de l'autoradio (graves, aigus, ambiances) sont inadaptés.	Ramener le niveau d'aigus ou de graves à 0, sans sélectionner d'ambiance.

QUESTIONS FRÉQUENTES

QUESTION	RéPONSE	SOLUTION
Cerçains caractères des informations du média en cours de lecture ne sont pas affichés correctement.	Le système audio ne sait pas Traits cerriert certains types de caractères.	Utiliser des caractères standards pour nommer les pistes et répertoires.
La lecture des fichiers en streaming ne commence pas.	Le péripérisque connecté ne permet pas de lancer automatiquement la lecture.	Lancer la lecture depuis le péripérisque.
Les noms des plages et la durée de lecture ne s'affichent pas sur l'écran en streaming audio.	Le profil Bluetooth ne permet pas de transférer ces informations.
La qualité de réception de la station radio écoutee se dégrade progressivement ou les stations méorisées ne fonctionnent pas (pas de son, 87,5 Mhz s'affiche...).	Le vehicule est trop éloigné de l'émetteur de la station écoutee ou aucun émetteur n'estopsis dans la zone géographique traversée.	Activer la fonction "RDS" par le biais du menu raccourci, afin de permettre au système de vérifier si un émetteur plus puissant se trouve dans la zone géographique.
	L'environnement (colline, immeuble, tunnel, parking sous-sol...) bloque la réception, y compris en mode de suivi RDS.	Ce phénomène est normal et ne traduit pas une défaillance de l'autoradio.
	L'antenne est absente ou a été endommagée (par exemple lors d'un passage en lavage ou dans un parking souterrain).	Faire vérifier l'antenne par le réseau CITROën.
Je ne retrouve pas certaines stations radio dans la liste des stations captées.	La station n'est plus captée ou son nom a changé dans liste.
	Certaines stations de radio envoyant, à la place de leur nom d'autres informations (titre de la chanson par exemple).
Le nom de la station de radio change.	Le système interprête ces données comme le nom de la station.

QUESTIONS FRÉQUENTES

QUESTION	RéPONSE	SOLUTION
En changeant le réglage des aigus et des graves, l'ambiance est désélectionnée.	Le choix d'une ambiance impose le réglage des aigus et des graves. Modifier l'un sans l'autre est impossible.	Modifier le réglage des aigus et des graves ou le réglage d'ambiance pour obtenir l'environnement sonore souhaité.
En changeant d'ambiance, les régages des aigus et des graves reviennent à zéro.
En changeant le réglage des balances, la répartition est désélectionnée.	Le choix d'une répartition impose le réglage des balances. Modifier l'un sans l'autre est impossible.	Modifier le réglage des balances ou le réglage de répartition pour obtenir l'environnement sonore souhaité.
En changeant la répartition, les régages des balances est désélectionnée.
Il y a un écart de qualité sonore entre les différentes sources audio (radio, CD...).	Pour permettre une qualité d'écoute optimum, les régages audio (Volume, Grave, Aigu, Ambiance, Loudness) peuvent être adaptés aux différentes sources sonores, ce qui peut générer des écarts audibles lors d'un changement de source (radio, CD...).	Vérifier que les régages audio (Volume, Grave, Aigu, Ambiance, Loudness) sont adaptés aux sources écoutées. Il est conseilé de régler les fonctions AUDIO (Grave, Aigu, Balance Av-Ar, Balance Ga-Dr) sur la position milieu, de sélectionner l'ambianceusicale "Aucune", de régler la correction loudness sur la position "Active" en mode CD et sur la position "Inactive" en mode radio.

QUESTIONS FRÉQUENTES

QUESTION	RéPONSE	SOLUTION
Moteur coupé, le système s'arrête après plusieurs minutes d'utilisation.	Lorsque le moteur est coupé, le temps de fonctionnement du système dépend de la charge de la batterie.L'accêt est normal : le système se met en mode économique d'énergie et se coupe afin de préserver la batterie du vehicule.	Démarrer le moteur du vehicule afin d'augmenter la charge de la batterie.
La lecture de ma clé USB démarre après un temps excessivement long (environ 2 à 3 minutes).	Certains fichiers fournis avec la clé peuvent ralentir de façon très importante l'accès à la lecture de la clé (multiplication par 10 du temps de catalogage).	Supprimer les fichiers fournis avec la clé et limiter le nombre de sous-dossiers dans l'arborescence de la clé.
Lorsque je connecte mon iPhone en téléphone et sur la prise USB en même temps, je n'arrive plus à dire les fichiers musicaux.	Lorsque l'iPhone se connecte automatiquement en téléphone, il force la fonction streaming. La fonction streaming prend alors le pas sur la fonction USB qui n'est plus utilisable, il y a un défilament du temps de la piste en cours d'écoute sans son sur la source des lecteurs Apple®.	Débrancher puis rebrancher la connexion USB (la fonction USB prendra le pas sur la fonction streaming).

Autoradio

AUTORADIO / BLUETOOTH

Votre Autoradio est codé de manière à fonctionner uniquement sur votre vehicule.

Pour des raisons de sécurité, le conducteur doit réaliser les opérations nécessitant une attention soutenue vehicule à l'arrêt.

Lorsque le moteur est arrêté et afin de préserver la batterie, l'autoradio peut se couper après quelques minutes.

SOMMAIRE

01 Premiers pas p. 9.64
02 Commandes au volant p. 9.65
03 Menu général p. 9.66
04 Audio p. 9.67
05 Lecteur USB p. 9.70
06 Fonctions Bluetooth p. 9.73
07 Configuration p. 9.76
08 Ordinateur de bord p. 9.77
09 Arborescence écran p. 9.78
Questions fréquentes p. 9.83

01 PREMIERS PAS

* Disponible selon version.

02 COMMANDES AU VOLANT

Radio: sélection station mémorée inférieure/supérieure.

USB : sélection du genre / artiste / repertoire de la liste de classification.

Sélection élément précédent/suivant d'un menu.

Radio: recherche automatique fréquence supérieure.

CD / MP3 / USB : sélection du morceau suivant.

CD / USB : pression continue : avance rapide.

Saut dans la liste.

Augmentation du volume.

Changement de source sonore.

Validation d'une seLECTION.

Décrocher/raccrocher le téléphone.

Pression de plus de 2 secondes : accès au menu du téléphone.

Diminution du volume.

Silence: couper le son par appui simultané sur les touches augmentation et diminution du volume.

Rétablir le son : par appui sur une des deux touches du volume.

Radio: recherche automatique fréquence inférieure.

CD / MP3 / USB : Sélection du morceau précédent.

CD / USB : pression continue : retour rapide.

Saut dans la liste.

03 MENU GÉNÉRAL

ÉCRAN MONOCHROME A

Pour avoir une vue globale du détaill des menus à désir, rendez-vous à la rubrique "Arborescence écran" de ce chapitre.

04 AUDIO

RADIO

SELECTIONNER UNE STATION

1

Effectuer des pressions successives sur la touche SOURCE et seLECTIONner la radio.

2

Appuyer sur la touche BAND AST pour sélectionner une gamme d'ondes parmi : FM1, FM2, FMast, AM.

3

Appuyer brievement sur l'une des touches pour effectuer une recherche automatique des stations de radio.

4

Appuyer sur l'une des touches pour effectuer une recherche manuelle de fréquence supérieure/inferieure.

?

Appuyer sur la touche LIST REFRESH pour afficher la liste des stations captées localement (30 stations maximum).

Pourmettreàjourcetteliste, appuyerplusde deux secondes.

L'environnement extérieur (colline, immeuble, tunnel, parking, sous-sol...) peut bloquer la réception, y compris en mode de suivi RDS. Ce phénomène est normal dans la propagation des ondes radio et ne traduit en aucune manière une défaillance de l'autoradio.

RDS

1

Appuyez sur la touche MENU.

2

Selectionner FONCTIONS AUDIO puis appuyer sur OK.

3

Sélectionner la fonction
PRIXÉRÊNCES BANDE FM puis appuyer sur OK.

4

Sélectionner ACTIVER SUIVI DE FREQUENCY (RDS) puis apayer sur OK. RDS s'affiche sur l'écran.

En mode radio, appuyer directement sur OK pour activ / désactiver le mode RDS.

！

Le RDS, si affché, permet de continuer à écouter une même station grâce au suivi de fréquence. Cependant, dans certaines conditions, le suivi de cette station RDS n'est pas assureur sur tout le pays, les stations de radio ne couvrant pas 100% du territoire, lors d'une réception plus faible, la fréquence bascule sur une station régionale.

04 AUDIO

ÉCOUTER LES MESSAGES TA

La fonction TA (Trafic Announcement) rend prioritaire l'écoute des messages d'alerte TA. Pour être active, cette fonction nécessite la réception correcte d'une station de radio émettant ce type de message. Dès l'émission d'une info traffic, le média en cours (Radio, CD, ...) s'interrrompt automatiquement pour diffuser le message TA. L'écoute normale du média reprendès la fin de l'émission du message.

Appuyer sur la touche TA pour activer ou désactiver la diffusion des announces.

CD

ÉCOUTER UN CD

Insérer uniquement des disques compacts ayant une forme circulaire.

Certains systèmes anti-piratage, sur disque d'origine ou CD copies par ungraveur personnel,peuvent généres dysfonctionnements independants de la qualite du lecteur d'origine.

Sans appui sur la touche EJECT, inserer un CD dans le lecteur, la lecture commence automatiquement.

Pour écouter un disque déjà inséré, effectuer des pressions successives sur la touche SOURCE et sélectionner CD.

Appuyer sur l'une des touches pour selectionner un morceau du CD.

Appuyer sur la touche LIST REFRESH pour afficher la liste des plages du CD.

Maintenir appuyée une des touches pour une avance ou un return rapide.

04 AUDIO

CD MP3 ÉCOUTER UNE COMPILATION MP3

Insérer une compilation MP3 dans le lecteur.

L'autoradio recherche l'ensemble des plages musicales ce qui peut prendre de quelques secondes à plusieurs dizaines de secondes avant que la lecture commence.

Sur un même disque, le lecteur CD peut dire jusqu'à 255 fichiers MP3 répartis sur 8 niveaux de répertoire. Il est cependant recommandé de se limiter à deux niveaux afin de réduire le temps d'accès à la lecture du CD.

Lors de la lecture, l'arborescence des dossiers n'est pas respectee. Tous les fichiers sont affiches sur un meme niveau.

1

Pour écouter un disque déjà inséré, effectuer des pressions successives sur la touche SOURCE et sélectionner CD.

2

Appuyer sur l'une des touches pour selectionner un dossier sur le CD.

Appuyer sur l'une des touches pour selectionner un morceau sur le CD.

！

Appuyer sur la touche LIST REFRESH pour afficher la liste des répertoires de la compilation MP3.

3

Maintenir appuyée une des touches pour une avance ou un return rapide.

CD MP3 INFORMATIONS ET CONSEILS

Le format MP3, abréviation de MPEG 1,2 & 2.5 Audio Layer 3 est une norme de compression audio permettant d'installer plusieurs dizaines de fichiers musicaux sur un même disque.

Pour pouvoir dire un CDR ou un CDRW grave, Sélectionner lors de la gravure les standards ISO 9660 niveau 1,2 ou Joliet de préférence.

Si le disque est grave dans un autre format, il est possible que la lecture ne s'effectue pas correctement.

Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale.

Dans le cas particulier d'un CD multi-sessions, le standard Joliet est recommandé.

L'autoradio ne lit que les fichiers avec l'extension ".mp3" avec un taux d'échantillonnage de 22,05 KHz ou 44,1 KHz. Tout autre type de fichier (.wma, .mp4, .m3u...) ne peut être lu.

Il est conseilé de rédigier les noms de fichiers avec moins de 20 caractères en excluant les caractères particuliers (ex : " ? ; ù) afin d'éviter tout problème de lecture ou d'affichage.

Les CD vides ne sont pas reconnus et risquent d'endommager le système.

05 LECTEUR USB

UTILISER LA PRESE USB

1

Ce boftier est composé d'un port USB et d'une prise Jack*. Les fichiers audio sont transmis d'un équipement nomade - baladeur numérique ou une clé USB - à votre Autoradio, pour une écoute via les haut-parleurs du vehicule.

2

Clé USB (1.1, 1.2 et 2.0) ou lecteur Apple® de génération 5 ou supérieures :

les clés USB doivent être formatées en FAT ou FAT 32 (NTFS non supporté),
le cordon du lecteur Apple est indispensable,
- la navigation dans la base de fichier se fait aussi à l'aide des commandes au volant.

3

Autres lecteurs Apple de generations precedentes et lecteurs utilisant le protocole MTP*:

• lecture seule par cordon Jack-Jack (non fourni),
• la navigation dans la base de fichier se fait à partir de l'appareil nomade.

La liste des équipements compatibles et les taux de compressions supportés sont disponibles auprès du réseau CITROÉN.

CONNEXION D'UNE CLÉ USB

1

Branchez la clé à la prise, directement ou à l'aide d'un cordon. Si I'autoradio est allumé, la source USB est détectéeès sa connexion. La lecture commence automatiquement après un temps qui dépend de la capacité de la clé USB.

Les formats de filcher reconnus sont .mp3 (mpeg1 layer 3 uniquement) et .wma (standard 9 uniquement, compression de 128 kbit/s).

Certain formats de playlists sont acceptés (.m3u, ...).

Au rebranchement de la derniere clé utilisée, la reprise de la dernière musique écoutee se fait automatiquement.

！

Le système constitue des listedes de lecture (mémoire-temporaire) dont le temps de création dépend de la capacité de l'équipement USB.

Les autres sources sont accessibles pendant ce temps.

Les listedes de lecture sont actualisées à chaque coupure du contact ou connexion d'une clé USB.

Lors d'une première connexion, le classement proposé est un classement par dossier. Lors d'une reconnexion, le système de classement préalablement choses est保守.

• Selon vehicule.

05 LECTEUR USB

UTILISER LA PRESE USB

2

Effectuer un appui long sur LIST pour afficher les différentes classifications.

Choisir par Dossier / Artiste / Genre / Playlist, appuyer sur OK pour sélectionner le classement choisi, puis à nouveau sur OK pour valider.

• par Dossier: intégralité des dossiers contenant des fichiers audio reconnus sur le périphérique.
• par Artiste : intégralité des noms des artistes définis dans les ID3 Tag, classés par ordre alphabetique.
• par Genre : intégralité des genres définis dans les ID3 Tag.
• par Playlist : suivant les playlists enregistrées sur le périphérique USB.

Effectuer un appui court sur LIST pour afficher le classement besoin precedement.

Naviguer dans la liste avec les touches gauche/droite et haut/bas.

Verifier la selection en appuyant sur OK.

3

Appuyer sur l'une de ces touches pour acceder à la piste précédente / suivante de la liste de classification en cours de lecture.

Maintenir appuyée une des touches pour une avance ou un retour rapide.

4

Appuyer sur l'une de ces touches pour acceder au Genre, Dossier, Artiste ou Playlist precedent / suivant de la liste de classification en cours de lecture.

CONNEXION LECTEURS APPLE® PAR LA PRISE USB

1

Les listes disponibles sont Artiste, Genre et Playlist (telles que définies dans les lecteurs Apple®).

Sélection et Navigation sont décrites aux étapes 1 à 4 précédentes.

！

Ne pas connecter de disque dur ou apparéils à connexion USB autres que des équipements audio à la prise USB. Cela risque d'endommager votre installation.

05 LECTEUR USB

UTILISER L'ENTREE AUXILIAIRE (AUX)

Prise JACK ou USB (selon vehicule)

L'entrée auxiliaire, JACK ou USB, permet de brancher un équipement nomade (lecteur MP3...).

Ne pas connecter un même équipement via la prise JACK et la prise USB en même temps.

1

Brancher l'équipement nomade (lecteur MP3...) à la prise JACK ou à la prise USB, à l'aide d'un cable adapté non fourni.

2

Effectuer des pressions successives sur la touche SOURCE et seLECTIONNER AUX.

RÉGLER LE VOLUME DE LA SOURCE AUXILIAIRE

1

Régler d'abord le volume de votre équipement nomade.

2

Régler ensuite le volume de votre autoradio.

L'affichage et la gestion des commandes se font via l'équipement nomade.

06 FONCTIONS BLUETOOTH

TELEPHONE BLUETOOTH

ÉCRAN C

(Disponible selon modèle et version)

JUMELER UN TÉLÉPHONE / PREMIÈRE ConnEXION

Pour des raisons de sécurité et parce qu'elles nécessit une attention soutenue de la part du conducteur, les opérations de jumelage du téléphone mobile Bluetooth au système mains-libres Bluetooth de votre autoradio, doivent être réalisées vehicule à l'arrêt et contact mis.

Connectez-vous sur www.citroen.pays pour plus d'informations (compatibilité, aide complémentaire, ...).

Activer la fonction Bluetooth du téléphone et s'assurer qu'il est "visible par tous" (configuration du téléphone).

Appuyez sur la touche MENU.

Selectionner dans le menu :

• Bluetooth téléphonie - Audio
• Configuration Bluetooth
• Effectuez une recherche Bluetooth

Une fenêtre s'affiche avec un message de recherche en cours.

Les services offerts sont dépendants du réseau, de la carte SIM et de la compatibilité des appareils Bluetooth utilisés.

Vérifiez sur le manuel de votre téléphone et auprès de votre opérateur, les services auxquels vous avez accès.

Les 4 premiers téléphones reconnus s'affichent dans cette fenêtre.

Le menu TÉLÉPHONE permet d'accéder notamment aux fonctions suivantes : Répertoire*, Journal des appels, Gestion des jumelages.

• Si la compatibilité matérielle de votre téléphone est totale.

Dans la liste, sélectionner le téléphone à connecter. On ne peut connecter qu'un téléphone à la fois.

Un clavier virtuel s'affiche à l'écran : composer un code à 4 chiffres minimum. Valider par OK.

Un message s'affiche à l'écran du téléphoneCHOsi. Pour accepter le jumelage, tapez ce même code sur le téléphone, puis validez par OK.

En cas d'éché ce nombre d'essay est illimité.

Un message avec le jumelage réussi, apparait à l'écran.

La connexion automatique autorisée n'est active qu'après avoir configuré le téléphone.

Le repertoire et le journal des appels sont accessibles après le début de synchronisation.

06 FONCTIONS BLUETOOTH

RECEVOIR UN APPEL

1 Un appel entrant est annoncé par une sonnerie et un affichage superposé sur l'écran du vehicule.

2

Selectionner l'onglet OUI sur I'écran à l'aide des touches et valider par OK.

Appuyer sur cette touche pour accepter l'appoint.

PASSER UN APPEL

1

A partir du menu Bluetooth téléphonie - Audio, selectionner "Gérer l'appel téléphonique" puis "Appeler", "Journal des appels" ou "Répérote".

2

Appuyer plus de deux secondes sur cette touche pour acceder à votre réseau, ensuite naviguer avec la molette.

Ou

Pour composer un numéro, utiliser le clavier de votre téléphone, vehicule à l'arrêt.

RACCROCHER UN APPEL

1

Pendant un appel, appuyer plus de deux secondes cette touche.

Valider par OK pour raccrocher l'appeel.

06 FONCTIONS BLUETOOTH

Diffusion sans fil des fichiers musicaux du téléphone via l'équipment audio. Le téléphone doit savoir générer les profils bluetooth déquats (Profils A2DP / AVRCP).

Initier le jumelage entre le téléphone et le vehicule. Ce jumelage peut etre initie a partir du menu telerphonie du vehicule ou via le clavier du telephone.Cf.etapes 1a9, pages precedentes. Lors de la phase de jumelage,le vehicule doit etre a l'arrêt et la cle sur le contact.

Selectionner dans le menu de téléphonie le téléphone à connecter.
Le système audio se connecte automatiquement à un téléphone nouvellement jumelé.

Activer la source streaming en appuyant sur le bouton SOURCE. Le pilotage des morceaux d'écoute usuels est possible via les touches de la façon audio et les commandes au volant*. Les informations contextuelles peuvent être affichées à l'écran.

• Selon la compatibilité du téléphone.
  ** Dans certains cas, la lecture des fichiers Audio doit être initiaie à partir du clavier.
  ** Si le téléphone supporte la fonction.

07 CONFIGURATION

RÉGLER DATE ET HEURE ÉCRAN C

1

Appuyer sur la touche MENU.

2

Selectionner avec les flèches la fonction PERSONNALISATION CONFIGURATION.

3

Appuyer pour valider la selection.

4

Sélectionner avec les flèches la fonction CONFIGURATION AFFICHEUR.

5

Appuyer pour valider la seLECTION.

6

Sélectionner avec les flèches la fonction RÉGLAGE DATE ET HEURE.

7

Appuyer pour valider la selection.

8

Régler les paramètres un par un en validant par la touche OK.
Selectionner ensuite l'onglet OK sur l'écran puis valider.

08 ORDINATEUR DE BORD

DIAGNOSTIC VEHICULE

Chaque pression sur le bouton, situé à l'extrémité de la commande d'essie-vitre, permet d'afficher successivement les différentes données de l'ordinateur de bord, en fonction de l'écran.

• l'onglet "vehicule" avec :

• l'autonomie, la consommation instantanée et la distance restant à parcourir,

• l'onglet "1" (parcours 1) avec :
• la vitesse moyenne, la consommation moyenne et la distance parcourue calculées sur le parcours "1",
• l'onglet "2" (parcours 2) avec les mêmes caractéristiques pour un second parcours.

Remise à zéro

Lorsque le parcours désiré est affiché, appuyez plus de deux secondes sur la commande.

QUELQUES DÉFINITIONS

Autonomie : affiche le nombre de kilomètres pouvant être parcourus avec le reste de carburant détecté dans le réservoir, en fonction de la consommation moyenne des derniers kilomètres parcourus.

Cette valeur affichée peut fortement varier à la suite d'un changement d'allure du vehicule ou du relief du parcours.

Dés que l'autonomie est inférieure à 30 km, des tirets s'affichent. ÀpRES un complément de carburant d'au moins 10 litres, l'autonomie est recalculée et s'affiche des qu'elle dépasse 100 km.

Si des tirets s'affichent durablement en roulant à la place des chiffres, consultez le réseau CITROën.

Consommation instantanée : calculée et affichée qu'a partir de 30 km/h.

Consommation moyenne: c'est la quantité moyenne de carburant consommée depuis la première remise à zéro de l'ordinateur.

Distance parcourue : calculée à partir de la dernière remise à zéro de l'ordinateur de bord.

Distance restant à parcourir : calculée en référence à la destination finale, saisie par l'utilisateur. Si un GUIDE est activé, le système de navigation la calcule en instantané.

Vitesse moyenne: c'est la vitesse moyenne calculée depuis la dernière remise à zéro de l'ordinateur (contact mis).

09 ARBORESCENCE ÉCRAN

01:17

20°

27 MAI 2013

COS 14

MONochrome A

FONCTION PRINCIPALE

CHOIX A
CHOIX A1
CHOIX A2
CHOIX B...

RADIO-CD

• Les paramètres varient suivant le vehicule.

OPTIONS

2

DIAGNOSTIC

3

CONSULTER

ABANDONNER

09 ARBORESCENCE ÉCRAN

01:17

20°

27 MAI 2013

RDS TR

Un appui sur la molette OK permet d'acceder à des menus raccourcis suivant l'affichage à l'écran :

RADIO

activer / désactiver répétition plages (tout le CD en cours pour CD, tout le dossier en cours pour CD MP3)

activer / désactiver lecture aléatoire (tou le CD en cours pour CD, tout le dossier en cours pour CD MP3)

USB

activer / désactiver répétition des plages (du dossier / artiste / genre / playlist en cours de lecture)

activer / déactiver lecture aléatoire (du dossier / artiste / genre / playlist en cours de lecture)

09 ARBORESCENCE ÉCRAN

MONOCHROME C

Un appui sur la touche MENU permet d'afficher :

FONCTIONS AUDIO

PRÉFÉRENCES BANDE FM
suivi de fréquence (RDS)
activer / désactiver
mode régional (REG)
activer / désactiver
affichage radiotext (RDTXT)
activer / désactiver
MODES DE LECTURE
répartition album (RPT)
activer / désactiver
lecture aléatoire plages (RDM)
activer / désactiver

ORDINATEUR DE BORD

SAISIR DISTANCE JUSQU'A DESTINATION
Distance : x km
JOURNAL DES ALERTES
Diagnostic
ETAT DES FONCTIONS*
Fonctions activées ou désactivées

09 ARBORESCENCE ÉCRAN

PERSONALISATION - CONFIGURATION

DéFINIR LES PARAMÉTRES VÉHICULE*

réglage luminosité-video

video normale

video inverse

réglage luminosité (- +)

réglage date et heures

réglage jour/mois/année

réglage heures/minute

choix mode 12h / 24h

choix des unités

1/100 km - mpg - km/l

Consulter les apparciels jumelés

Supprimer un apparéil jumelé

Effectuer une recherche Bluetooth

APPELER

Journal des appels

Répertoiré

GÉRER L'APPEL TÉLÉPHONIQUE

Raccrocher l'essay en cours

Activier le mode secret

• Les paramètres varient suivant le vehicule.

QUESTIONS FRÉQUENTES

QUESTION	RéPONSE	SOLUTION
Il y a un écart de qualité sonore entre les différentes sources audio (radio, CD...).	Pour permettre une qualité d'écoute optimum, les réglages audio (Volume, Grave, Aigus, Ambiance, Loudness) peuvent être adaptés aux différentes sources sonores, ce qui peut générer des écarts audibles lors d'un changement de source (radio, CD...).	Vérifier que les réglages audio (Volume, Grave, Aigus, Ambiance, Loudness) sont adaptés aux sources écoutées. Il est conseilé de régier les fonctions AUDIO (Grave, Aigus, Balance Ar-Av, Balance Ga-Dr) sur la position milieu, de sélectionner l'ambianceusicale "Aucune", de régler la correction loudness sur la position "Active" en mode CD et sur la position "Inactive" en mode radio.
Le CD est éjecté systématiquement ou n'est pas lu par le lecteur.	Le CD est placé à l'envers, illisible, ne contient pas de données audio ou contient un format audio illisible par l'autoradio. Le CD est protégé par un système de protection anti-piratage non reconnu par l'autoradio.	- Vérifier le sens de l'insertion du CD dans le lecteur. - Vérifier l'état du CD : le CD ne pourrait pas être lu s'il est trop endommagé. - Vérifier le contenu s'il s'agit d'un CD gravé : consultez les conseils du chapitre "Audio". - Le lecteur CD de l'autoradio ne lit pas les DVD. - Du fait d'une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
Le message "Erreur péripérique USB" s'affiche à l'écran. La connexion Bluetooth se coupe.	Le niveau de charge batterie du péripérique peut être insuffisant.	Recharger la batterie de l'équipement péripérique.
	La clé USB n'est pas reconnaue. La clé est peut être corrompue.	Reformater la clé.
Le son du lecteur CD est dégradé.	Le CD utilisé est rayé ou de mauvaise qualité.	Insérer des CD de bonne qualité et les conserver dans de bonnes conditions.
	Les réglages de l'autoradio (graves, aigus, ambiances) sont inadaptés.	Ramener le niveau d'aigus ou de graves à 0, sans sélectionner d'ambiance.
Les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s'affiche...).	La gamme d'onde sélectionnée n'est pas la bonne.	Appuyer sur la touche BAND AST pour retrouver la gamme d'onde (AM, FM1, FM2, FMAST) où sont mémorisées les stations.
L'announce traffic (TA) est affichée. Je ne recois aucune information routière.	La station radio ne participe pas au réseau régional d'information traffic.	Basculer sur une radio qui diffuse des informations traffic.
La qualité de réception de la station radio écoutee se dégrade progressivement ou les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s'affiche...).	Le vehicule est trop éloigné de l'émetteur de la station écoutee ouaucun émetteur n'estprésent dans la zone géographique traversée.	Activer la fonction RDS afin de permettre au système de vérifier si un émetteur plus puissant se trouve dans la zone géographique.
	L'environnement (colline, immeuble, tunnel, parking sous-sol...) bloque la réception, y compris en mode de suivi RDS.	Ce phénomène est normal et ne traduit pas une défaillance de l'autoradio.
	L'antenne est absente ou a été endommagée (par exemple lors d'un passage en lavage ou dans un parking souterrain).	Faire vérifier l'antenne par le réseau CITROën.
Coupures du son de 1 à 2 secondes en mode radio.	Le système RDS recherche pendant cette brève coupure du son une éventuelle fréquence permettant une meilleure réception de la station.	Désactiver la fonction RDS si le phénomène est trop liéquant et toujours sur le même parcours.
Moteur coupé, l'autoradio s'arrêté après plusieurs minutes d'utilisation.	Lorsque le moteur est coupé, le temps de fonctionnement de l'autoradio dépend de la charge de la batterie.L'arrêt est normal: l'autoradio se met en mode économique d'énergie et se coupe afin de préserver la batterie du vehicule.	Démarrer le moteur du vehicule afin d'augmenter la charge de la batterie.
Le message "le système audio est en surchauffe" s'affiche à l'écran.	Afin de protégger l'installation en cas de température environnante trop élevé, l'autoradio bascule dans un mode automatique de protection thermique menant à une réduction du volume sonore ou à l'arrêt de la lecture CD.	Couper le système audio pendant quelques minutes afin de laisser le système refroidir.

EXTÉRIEUR

Dimensions

162-165

POSTE DE CONDUITE

Combinés, afficheurs, écrans, compteurs 27-28

Témoins, voyants 29-34

Indicateurs, jauge 35, 38-39

Réglage de l'heure au combiné 28

Rheostat d'éclairage 39

Indicateur de changement de rapport 40-41

Commandes d'éclairage 49-51

Allumage automatique des féuux 50-51

Projecteurs antibrouillard 50

Feux diurnes à LED 50

Régulateur de vitesse 54-56

Liminéur de vitesse 57-59

ESC 107

Aide au stationnement 104-105

Retroviseurs electriques 100

Réglage hauteur faisceau 51

Stop & Start 44-46

Fusibles planche de bord, habitacle 156-158

Ouverture capot 133

Frein a main 103

Commandes d'essuie-vitre 52-53

Essuie-vitre automatique 52

Lave-vitres / projecteurs 53, 137

Ordinateur de bord Rubrique 9

Demarreur, contacteur 47

Boite de vitesses 40

Commandes au volant de l'autoradio Rubrique 9

Réglagedu volant 43

Avertisseur sonore 103

POSTE DE CONDUITE

Combinés, afficheurs, écrans, compteurs 27-28

Témoins, voyants 29-34
Indicateurs, jauge 35, 38-39

Réglage de l'heure au combiné 28

Rheostat d'éclairage 39

Indicateur de changement de rapport 40-41

Commandes d'éclairage 49-51

Allumage automatique des feuux 50-51

Projecteurs antibrouillard 50

Feux diurnes à LED 50

Régulateur de vitesse 54-56

Liminéur de vitesse 57-59

Boite de vitesses 40

Réglagedu volant 43

Avertisseur sonore 103

Frein a main 103

Commandes d'essuie-vitre 52-53

Essuie-vitre automatique 52

Lave-vitres / projecteurs 53, 137

Ordinateur de bord Rubrique 9

Neutralisation airbag passager 116

Démarreur, contacteur 47

ESC 107

Aide au stationnement 104-105

Retroviseurs electriques 100

Réglage hauteur faisceau 51

Stop & Start 44-46

Commandes au volant de l'autoradio Rubrique 9

Retroviseur interieur 101

Appel d'urgence ou d'assistance

Rubrique 9

"Grip control" 108-109

Aménagements avant 83-85

• boîte à gants,
• capucine,
• console,
  pare-soleil,
  -portebouteille,
• portesac,
• tiroirs,
• vide-poches.

Fusibles pianche de bord, habitacle 156

Ouverture capot 133

Plafonniers 93,153

Écrans, affichage 27, Rubrique 9
Réglage de

I'heure à I'ecran Rubrique 9

Technologie à bord Rubrique 9

-eMyWay
- Autoradio

Boite de vitesses manuelle pilotée 41-43

Chauffage, aération

-chauffage 60-61
- air conditionné A/C 60-61

Air conditionné automatique 62-63

Dégivrage-désembuage 64-65

Commandes

• verrouillage centralisé 26
• sécurité infantélectrique 126
• lève-vitres 102
• signal/feux de détresse, warning 103

INTERIEUR

INTÉRIEUR

CARACTERISTIQUES - ENTRETIEN

Cette notice présente l'ensemble des équipements disponibles.

Chaque modele commercialise ne reprend qu'une partie des équipements mentionnés, selon les niveaux de finition, les versions et les caractéristiques propres au pays où il est commercialisé.

Les descriptions et figures sont données sans engagement. Automobiles CITROën se réserve le droit de modifier les caractéristiques techniques, équipements et accessoires sans être tenue demettre à jour la présente notice.

Cette documentation fait partie intégrante de votre vehicule. Pensez à la remettre au nouveau propriétaire en cas de cession.

Automobiles CITROën atteste, par application des dispositions de la reglementation européen (Directive 2000/53) relative aux vehicules hors d'usage, qu'elle atteint les objectifs fixés par celle-ci et que des matieres recyclées sont utilisées dans la fabrication des produits qu'elle commerciale.

Les reproductions et traductions même partielles sont interdites sans autorisation écrite d'Automobiles CITROën.

Les éléments de carrosserie arrêté du vehicule ont été conçus pour éviter les projections.

Imprimé en UE

François

11-13

2014 - DOCUMENTATION DE BORD

4Dconcept

Diadeis

Seenk

Entagos
