KAC-X521 - Amplificateur de voiture KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de voiture 2 canaux
Marque	KENWOOD
Modèle	KAC-X521

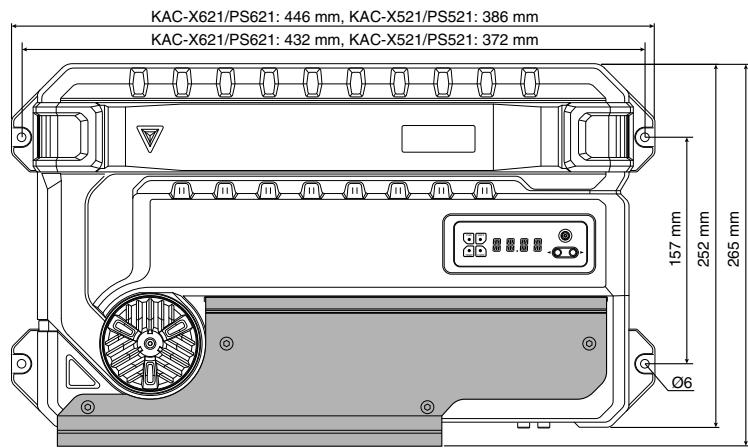

Dimensions (L × H × P)	386 × 61 × 259.5 mm
Poids	3.83 kg
Alimentation	12 V CC (11-16 V possible), masse négative
Consommation de courant	37 A (1 kHz, 10 % THD, 4 Ω)
Puissance de sortie RMS (4 Ω, 2 canaux)	165 W × 2 (1,0 % THD+N)
Puissance de sortie RMS (2 Ω, 2 canaux)	254 W × 2 (1 kHz, 1,0 % THD+N)
Puissance de sortie en pont (4 Ω)	505 W × 1 (1,0 % THD+N)
Puissance dynamique	170 W
Rapport signal/bruit	81 dBA (CEA-2006, 4 Ω)
Sensibilité d'entrée	0,2 V (MAX) à 5,0 V (MIN)
Impédance d'entrée	10 kΩ
Filtre passe-bas (LPF)	50 – 200 Hz, variable, 24 dB/oct
Filtre passe-haut (HPF)	50 – 200 Hz, variable, 12 dB/oct
Filtre infrasonore (ISF)	15 Hz, 24 dB/oct
Réponse en fréquence	5 Hz – 70 kHz (+0, -3 dB)
Fonctions de protection	Surchauffe (E-01), panne interne (E-02), court-circuit haut-parleur (E-03), tension hors plage (VOLT clignotant)
Connectivité LX-Bus	Jusqu'à 7 amplificateurs esclaves, identification (ID 0-7)
Affichage	VOLT, CURR, TEMP, FAN (vitesse du ventilateur)
Nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de diluant ou d'alcool
Accessoires fournis	Vis taraudeuses (4), vis d'assemblage (4), couvercle, cache de bornier, clé polygonale

FOIRE AUX QUESTIONS - KAC-X521 KENWOOD

Quelle est la puissance de sortie de l'amplificateur KENWOOD KAC-X521 ?

En mode stéréo (4 Ω), la puissance RMS est de 165 W × 2 (1 % THD+N). En pont (4 Ω), elle atteint 505 W × 1.

Quels types de filtres sont intégrés et comment les régler ?

L'amplificateur dispose d'un filtre passe-bas (LPF) et passe-haut (HPF) réglables de 50 à 200 Hz, ainsi que d'un filtre infrasonore fixe à 15 Hz. Utilisez les commandes LPF FREQUENCY et HPF FREQUENCY pour les ajuster.

Que faire si l'affichage indique 'E-01', 'E-02' ou 'E-03' ?

E-01 = surchauffe interne : éteignez l'appareil et laissez-le refroidir. E-02 = panne avec courant continu en sortie : éteignez et consultez un revendeur si le code persiste. E-03 = court-circuit haut-parleur ou contact à la masse : vérifiez les câbles.

Comment connecter plusieurs amplificateurs KAC-X521 ensemble ?

Utilisez la fonction LX-Bus. Réglez l'amplificateur maître sur ID 0 et les esclaves sur ID 1 à 7 (pas de doublon). Connectez la borne TO H/U à l'unité centrale et les bornes REMOTE aux esclaves.

Quelle est l'impédance minimale des haut-parleurs supportée ?

En mode stéréo : 2 Ω minimum par canal. En mode ponté : 4 Ω minimum. Assurez-vous que l'impédance combinée ne descend pas en dessous de ces valeurs.

Comment régler la sensibilité d'entrée (INPUT SENSITIVITY) ?

Tournez la commande INPUT SENSITIVITY pour l'adapter au niveau de pré-sortie de l'unité centrale. La plage va de 0,2 V (MAX) à 5,0 V (MIN). Référez-vous au manuel de l'unité centrale pour le niveau de pré-sortie.

Puis-je utiliser cet amplificateur avec une batterie 12 V ?

Oui, l'appareil fonctionne sur une source 12 V CC avec masse négative. La tension de fonctionnement est de 14,4 V nominale, mais il accepte une plage de 11 à 16 V.

Comment nettoyer l'amplificateur sans l'endommager ?

Utilisez un chiffon au silicone ou un chiffon doux et sec. N'utilisez jamais de diluant, d'alcool ou de tissu rugueux qui pourraient rayer la surface ou effacer les inscriptions.

Que faire si le fusible saute ?

Débranchez d'abord le faisceau de câbles. Vérifiez qu'il n'y a pas de court-circuit dans les câbles. Remplacez le fusible par un neuf de même valeur nominale (30 A × 2 pour le KAC-X521). N'utilisez jamais un fusible de valeur différente.

Comment utiliser la commande d'amplificateur séparée (AMP CONT) ?

Mettez le commutateur AMP CONT sur ON pour permettre le contrôle du son via l'unité centrale. En position OFF, le circuit est débranché. La commande d'amplificateur est accessible même hors tension.

MODE D'EMPLOI KAC-X521 KENWOOD

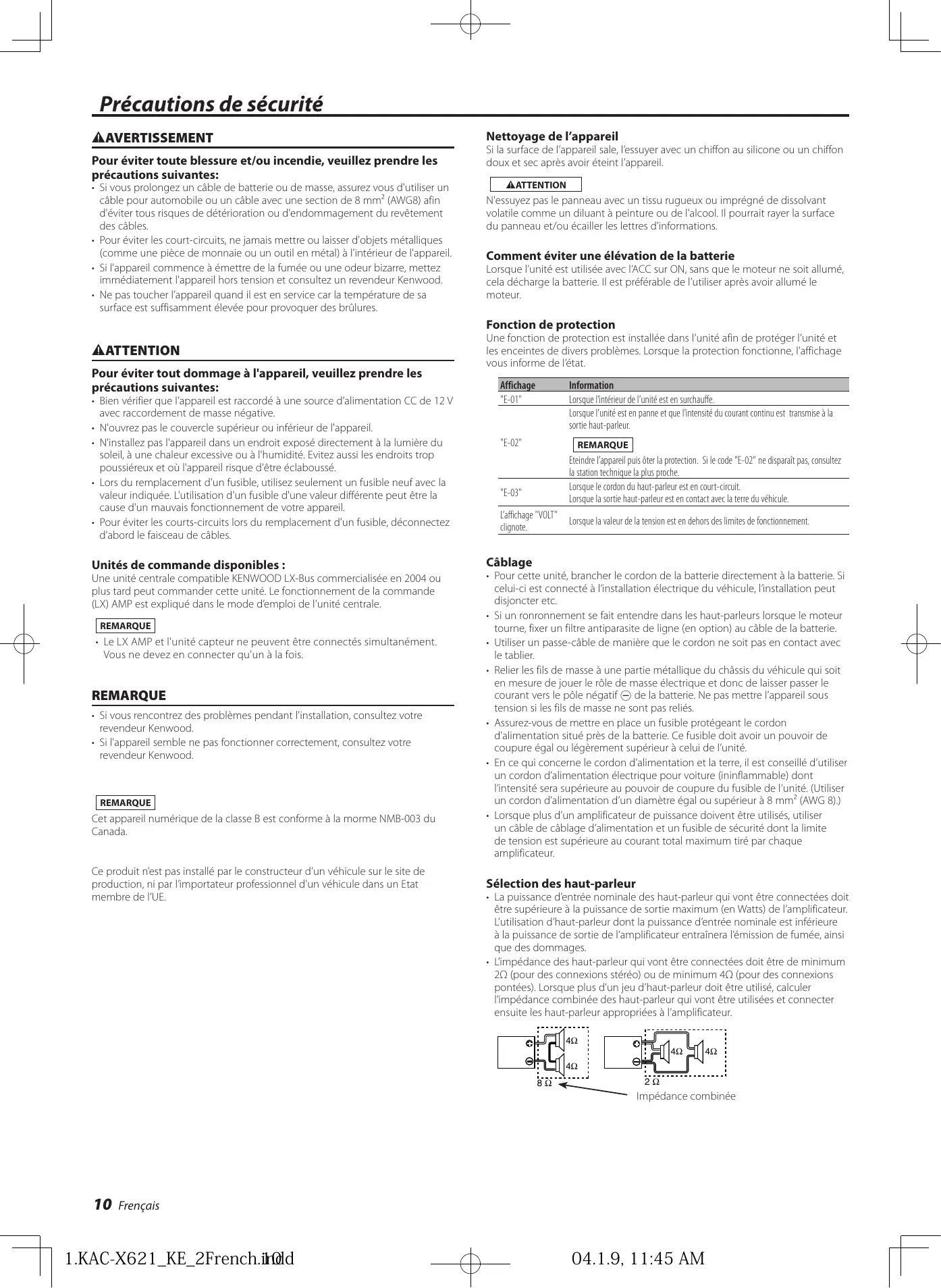

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

• Si vous prolongez un cable de batterie ou de masse, assurez-vous d'utiliser un cable pour automobile ou un cable avec une section de 8mm² (AWG8) afin d'éviter tous risques de détérioration ou d'endommagement du revêtement des cables.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.

Attention

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez aussi les endroits trop poussièreux et où l'appareil risque d'être éclaboussé.
• Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre appareil.
• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de câbles.

Unités de commande disponibles :

Une unité centrale compatible KENWOOD LX-Bus commercialisée en 2004 ou plus tard peut commander cette unité. Le fonctionnement de la commande (LX) AMP est expliqué dans le mode d'emploi de l'unité centrale.

Remarque

• Le LX AMP et l'unité capteur ne peuvent être connectés simultanément. Vous ne devez en connecter qu'un à la fois.

Remarque

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood.

Remarque

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

Attention

N'essuyez pas le panneau avec un tissu rugueux ou imbibé de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élévation de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférable de l'utiliser après avoir allumé le moteur.

Fonction de protection

Une fonction de protection est installée dans l'unité afin de protéger l'unité et les enceintes de divers problèmes. Lorsque la protection fonctionne, l'affichage vous informe de l'état.

Affichage	Information
"E-01"	Lorsque l'intérieur de l'unité est en surchauffe.
"E-02"	Lorsque l'intérieur est en panne et que l'intensité du courant continue est transmise à la sortie haut-parleur.
	REMARQUE
	Etéindre l'appareil puis oter la protection. Si le code "E-02" ne disparait pas, consultez la station technique la plus proche.
"E-03"	Lorsque le cordon du haut-parleur est en court-circuit.
	Lorsque la sortie haut-parleur est en contact avec la terre du vignicule.
L'affichage "VOLT" clignote.	Lorsque la valeur de la tension est en dehors des limites de fonctionnement.

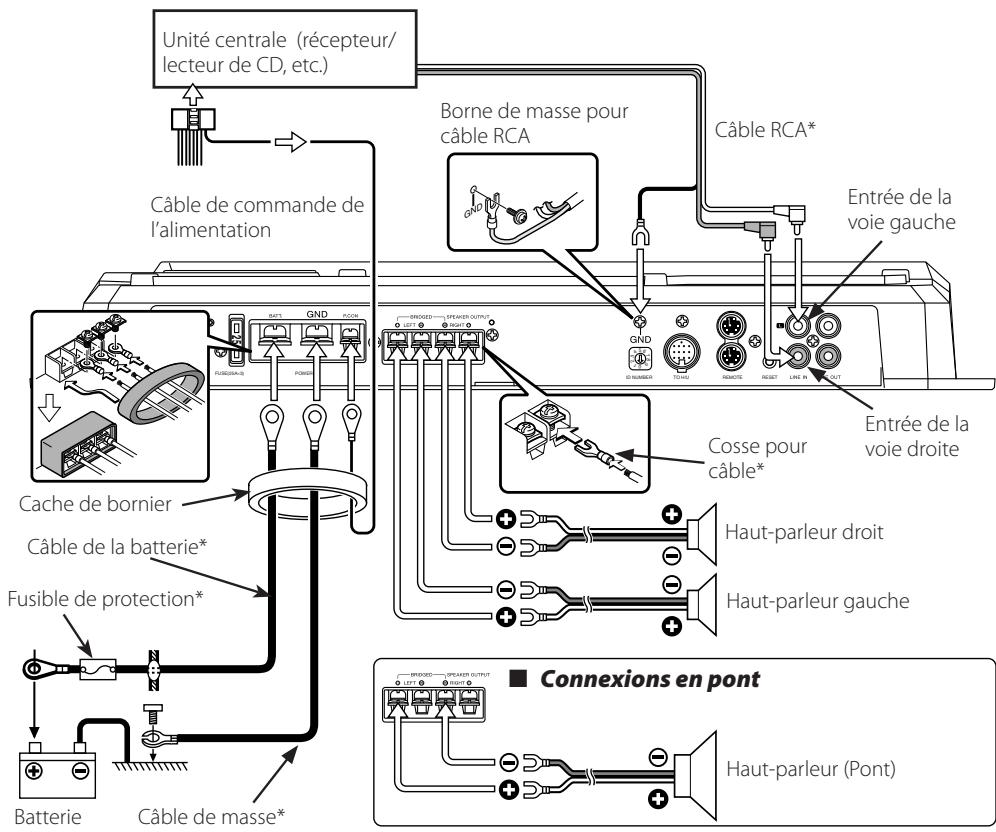

Câblage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncter etc.
• Si un ronronnement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie. Utiliser un passe-câble de manière que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif (−) de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un fusible protégeant le cordon d'alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (ininflammable) dont l'intensité sera supérieure au pouvoir de coupure du fusible de l'unité. (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 8 mm² (AWG 8).)
• Lorsque plus d'un amplificateur de puissance doit être utilisés, utiliser un cable de câblage d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

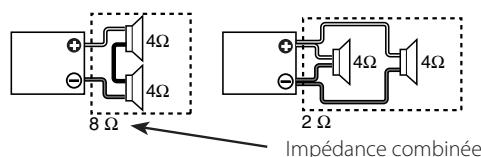

Sélection des haut-parleurs

• La puissance d'entrée nominale des haut-parleurs qui sont à connecter doit être supérieure à la puissance de sortie maximum (en Watts) de l'amplificateur. L'utilisation d'haut-parleurs dont la puissance d'entrée nominale est inférieure à la puissance de sortie de l'amplificateur entraînera l'émission de fumée, ainsi que des dommages.
• L'impédance des haut-parleurs qui sont connectées doit être de minimum 2Ω (pour des connexions stéréo) ou de minimum 4Ω (pour des connexions pontées). Lorsque plus d'un jeu d'haut-parleurs doit être utilisé, calculer l'impédance combinée des haut-parleurs qui sont nécessaires et connecter ensuite les haut-parleurs appropriées à l'amplificateur.

Accessoires

Nom de la pièce	Vue extérieure	Quantité
Vis Taraudeuses(Ø5 × 18 mm)		4
Vis d'assemblage à six pans creux(M3 × 8 mm)		4
Couvercle		1
Cache de bornier(Borne d'alimentation)		1
Clé polygonale		1

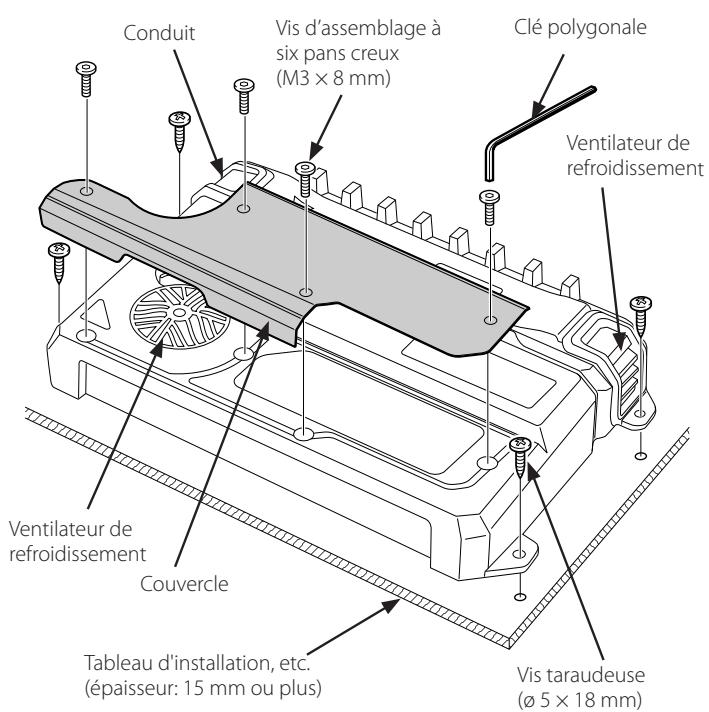

Procédure d'installation

Etant donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi.

1. Retirer la clé de contact et débrancher la borne négative (−) de la batterie pour éviter les court-circuits.
2. Regler l'appareil en fonction de l'utilisation désirée. 3. Raccorder les cables d'entrée et de sortie de l'appareil. 4. Raccorder les cables de haut-parleur. 5. Relier, dans l'ordre, le cable d'alimentation, le cable de commande d'alimentation et le cable de masse. 6. Mettre en place les accessoires d'installation sur l'unité. 7. Brancher l'unité. 8. Installer le couvercle. 9. Raccorder la borne négative (−) de la batterie.

Attention

• Ne pas procéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)
• Ne pas recouvrir l'appareil d'une nappe, tapis, etc ; la chaleur qui s'accumulerait risque d'endommager l'appareil.
• Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper ainsi. Après l'installation, ne placer aucun objet sur l'appareil.
• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entrent pas en contact avec lui.
• Cet appareil est pourvu de ventilateurs de façon à évacuer une partie de la chaleur produite par les circuits internes. Ne pas monter l'unité dans un endroit où le ventilateur de refroidissement et les conduites de l'unité sont bloqués. En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de l'appareil, une anomalie de fonctionnement peut aisément survenir.
• Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas délement dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de cables, et faire attention de ne pas faire de griffes ou d'autres dégats.
• Ne pas l'installer près du tableau de bord, de la plage d'arrêté ou d'éléments de sécurité de l'airbag.
• Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne génère pas la conduite. Si l'appareil se détache suite à un choc et heures qu'en ou un élément de sécurité, il peut occasionner des blessures ou un accident.
• Après installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

Pour éviter tout incendie dû à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.

Attention

• En cas d'anomalie, mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.
• Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.
• Si le fusible saute, vérifier si les câbles ne sont pas court-circuités, et replacer le fusible par un autre fusible de même capacité nominale.
• Vérifier qu'aucun câble ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retirer les capuchons des câbles ou connecteurs non raccordés afin d'éviter tout court-circuit.
• Raccorder séparément les câbles de haut-parleur aux connecteurs de haut-parleur appropriés. La mise en commun du câble négatif d'un haut-parleur ou des fils de masse des haut-parleurs à la carrosserie métallique de la voiture pourrait rendre l'appareil inoperant.
• Après l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

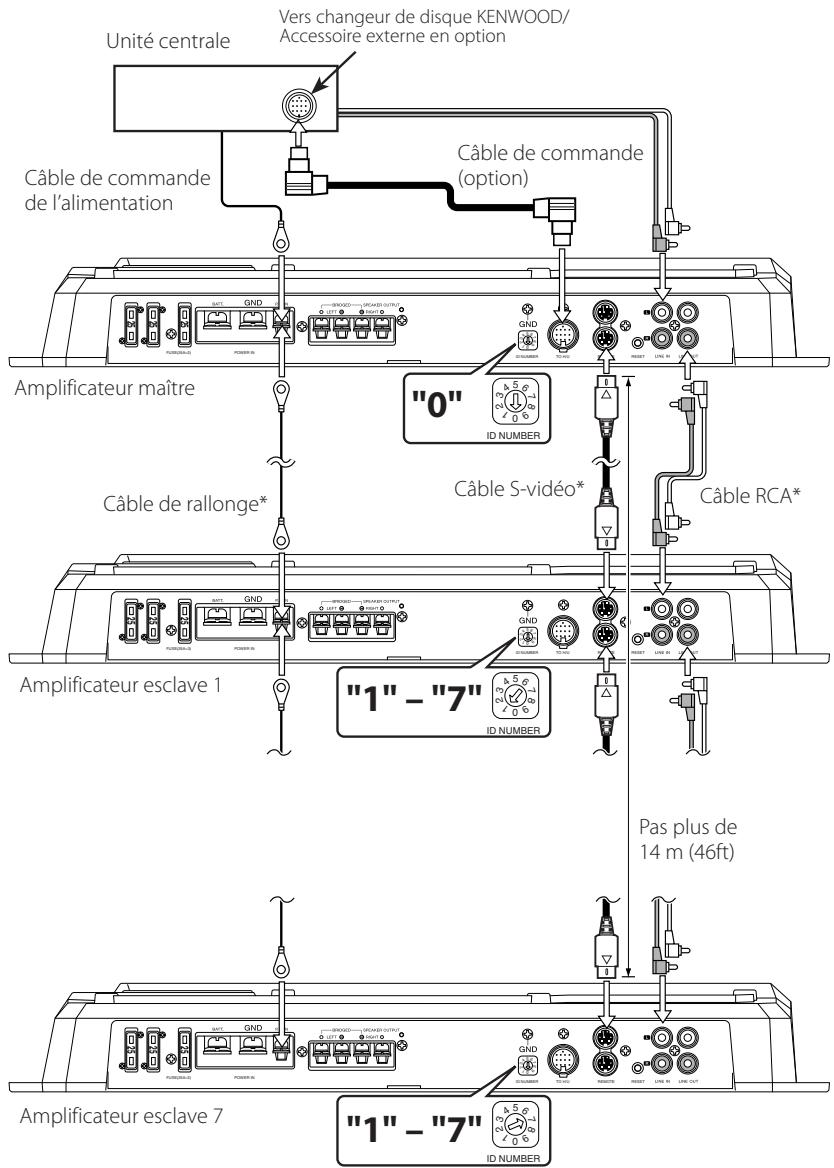

Connexion LX-Bus

Régler le numéro d'identification de l'amplificateur maître sur "0". Vous pouvez connecter jusqu'à 7 amplificateurs esclaves. Attribuez-leur les nombres "1" à "7" et ne les dupliquez pas.

Attention

• Ne pas connecter 2 amplificateurs maître à l'unité centrale. Sinon, vous ne pourrez pas contrôler tous les amplificateurs connectés à l'unité centrale.
• Le LX AMP et l'unité capteur ne peuvent être connectés simultanément. Vous ne devez en connecter qu'un à la fois.

Remarque

• La longueur totale des câbles S-video pouvant être connectés est de 14 mètres (46 ft) maximum. Si la longueur du câble dépasse cette limite, vous ne pourrez pas contrôler les amplis à partir de l'unité centrale.
• Si vous attribuiez le même numéro d'identification à plusieurs amplis, il y aura des dysfonctionnements lorsque vous ferez fonctionner l'un d'entre eux à partir de l'unité centrale.
• Si vous attribuiez le numéro d'identification "8" ou "9" à un ampli esclave, il ne sera pas reconnu par l'unité centrale.

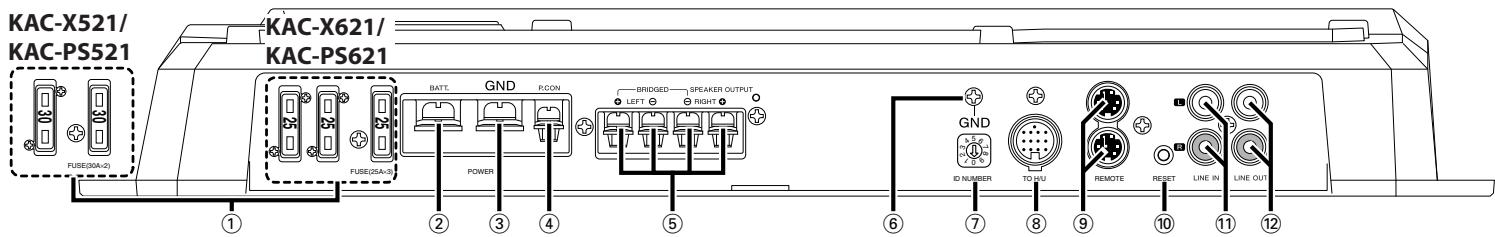

① FUSIBLE (KAC-X621/PS621:25 A×3, KAC-X521/PS521:30 A×2) (2) Borne BATT (alimentation) ③ Borne GND (masse) Borne P. CON (fil de commande d'alimentation) Commande l'unité ON/OFF.

Remarque

Commande l'unité d'alimentation. Assurez-vous de le connecter à l'ensemble des différents systèmes.

(5) Bornes SPEAKER OUTPUT

• Connexions stéréo:

Pour utiliser l'appareil comme amplificateur stéréo, des connections stéréo doivent être utilisées.

Les haut-parleurs à connecter doivent avoir une impédance de 2 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 2 ohms ou supérieure pour chaque canal.

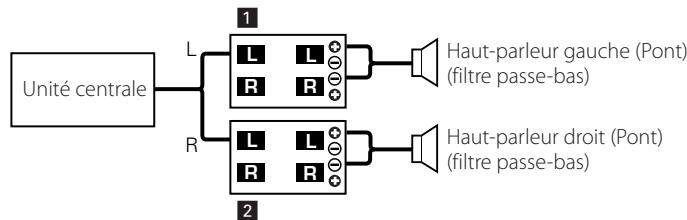

• Connexions en pont:

Pour l'utilisation de l'appareil comme amplificateur monophonique à haute puissance de sortie, des connections en pont doivent être utilisées. (Faire les connexions aux bornes SPEAKER OUTPUT du canal gauche (LEFT) ⊕ et du canal droit (RIGHT) ⊙.)

Les haut-parleurs à connecter doivent avoir une impédance de 4 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 4 ohms ou supérieure.

Attention

La puissance admissible par les haut-parleurs doit être au moins égale à la puissance de sortie de l'amplificateur. Dans le cas contraire, une anomalie de fonctionnement peut survenir.

Borne de masse pour câble RCA (GND)

Si on utilise une cable RCA muni d'un fil de masse, relier le fil de masse à cette borne.

Commutateur ID NUMBER

Établissez un numéro d'identification d'ampli (ID) à utiliser pour le contrôle de l'amplificateur à partir de l'unité centrale.

Attribuez le numéro d'identification "0" à l'ampli que vous souhaitez utiliser comme amplificateur maître.

Attribuez les numéros d'identification "1" à "7" aux amplificateurs que vous souhaitez utiliser comme amplificateurs esclaves. Ne dupliquez pas ces numéros.

Remarque

Après avoir modifié les numéros d'identification des amplificateurs, éteignez le commutateur POWER de l'unité centrale et rallumez-le.

Borne TO H/U

Après avoir réglé l'amplificateur maître, connectez-le à l'unité centrale.

(9) Bornes REMOTE

Utilisés pour connecter aux amplificateurs esclaves.

⑩ Touche RESET

Réinitialise le microprocesseur de l'unité.

Remarque

Les valeurs que vous avez réglées avec la commande d'amplificateur ne sont pas réinitialisées.

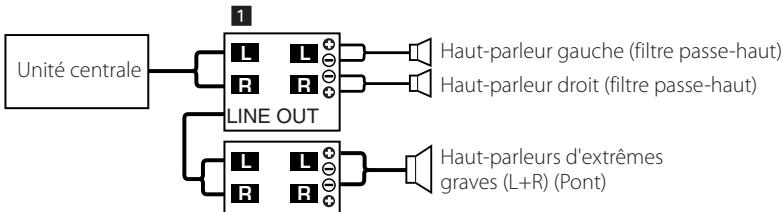

① Borne d'entrée de ligne(LINE IN)

Sortie de ligne (LINE OUT)

Le signal entrant du terminal d'entrée de ligne constitue la sortie.

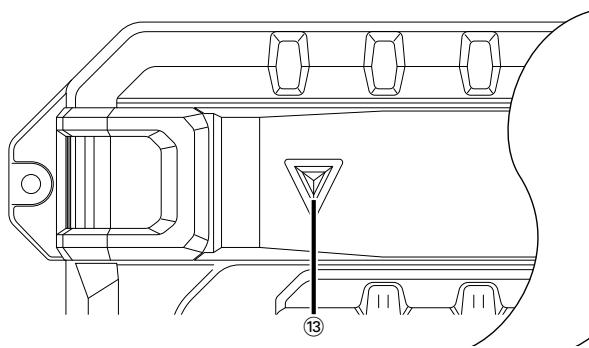

Voyant d'alimentation

S'allume lorsque le commutateur POWER est mis en marche. Le voyant clignote pendant plusieurs secondes lorsque le commutateur POWER est mis en marche ou lorsque la fonction de protection est activée.

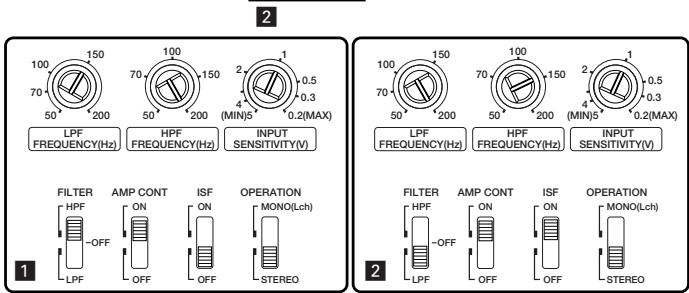

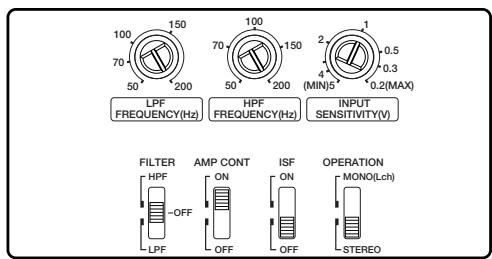

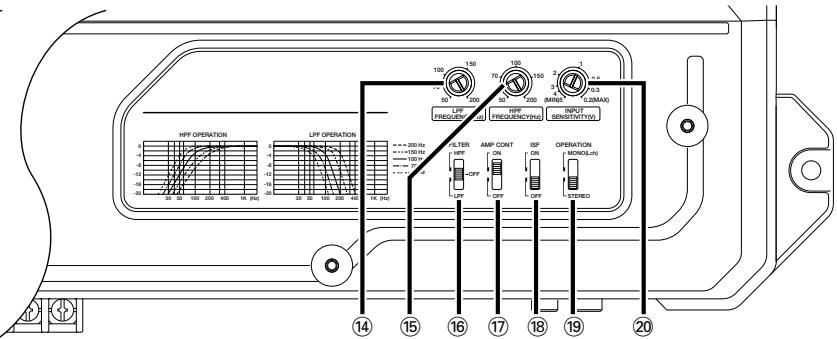

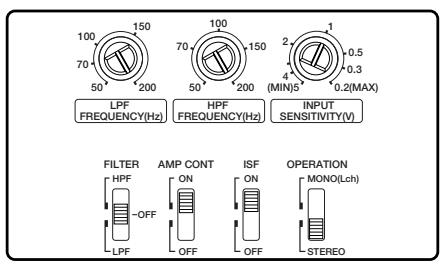

Commande LPF FREQUENCY

Cette commande permet de préciser la fréquence de coupure quand le commutateur "FILTER" est sur la position "LPF".

Commande HPF FREQUENCY

Cette commande permet de préciser la fréquence de coupure quand le commutateur "FILTER" est sur la position "HPF".

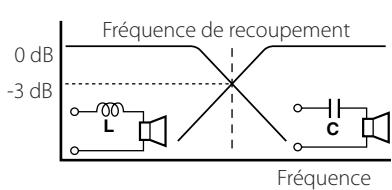

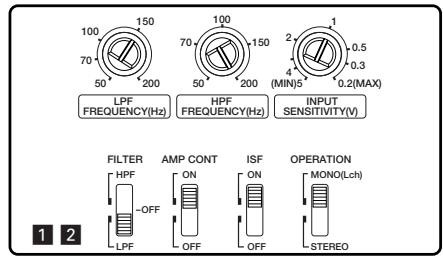

Commutateur FILTER

Ce commutateur permet d'effectuer un filtrage des graves, ou des aigus, appliqués vers les haut-parleurs.

• Position HPF (Filtre passe-haut):

Le filtre laisse passer les fréquences supérieures à la fréquence précisée au moyen de la commande "HPF FREQUENCY".

• Position OFF:

Le filtre n'agit pas, autrement dit tout le spectre des fréquences est présent en sortie.

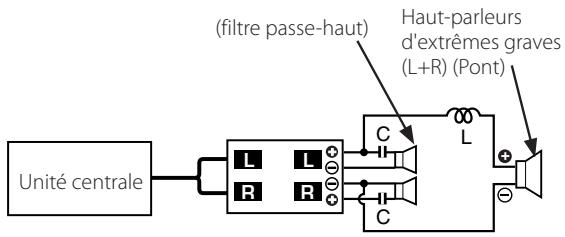

• Position LPF (Filtre passe-bas):

Le filtré laisse passer les fréquences inférieures à la fréquence précisée au moyen de la commande "LPF FREQUENCY".

La sortie vers les haut-parleurs devient monaurale (G + D) et le circuit d'accentuation des graves est mis en service.

Commutateur AMP CONT (commande d'amplificateur)

Utilisé pour dériver le circuit lorsque vous ne contrôlez pas le son avec la commande d'amplificateur.

• Position ON:

Vous permettez de contrôler le son avec la commande d'amplificateur.

• Position OFF :

Débranche le circuit de la commande d'amplificateur.

Remarque

Le contrôle de l'amplificateur est possible même en étant hors tension.

18 Commutateur ISF (filtre infrasonore)

Lorsque ce commutateur est sur la position "ON", les fréquences graves inaudibles sont supprimées de manière à améliorer la restitution des fréquences du spectre audible.

Commutateur OPÉRATION

Ce commutateur permet de choisir le mode de fonctionnement de l'amplificateur.

• Position STEREO:

Les signaux d'entrée droite et gauche sont amplifiés séparément. C'est la position à utiliser lorsque l'appareil sert d'amplificateur stéréo.

• Position MONO (Lch):

Seul le signal présent à l'entrée de la voie gauche est amplifié. Utiliser cette position et effectuer les pontages pour disposer d'un amplificateur monaural de plus forte puissance. (Le signal d'entrée droite n'est pas produit.)

Commande INPUT SENSITIVITY (sensibilité d'entrée)

Régler cette commande selon le niveau de pré-sortie de l'unité centrale branchée à cet amplificateur.

Remarque

Se référer à la section "Séquences" du manuel des instructions de l'unité centrale à propos du niveau de pré-sortie. Français 1

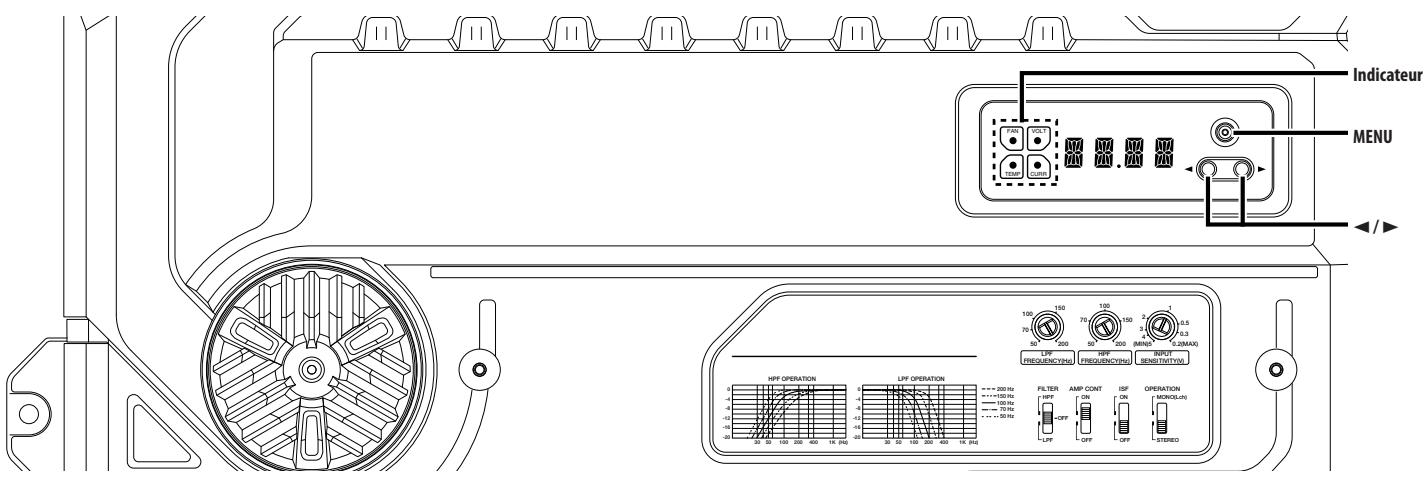

Mode d'affichage

Vous pouvez régler les éléments de l'affichage comme suit

1 Entrer dans le mode menu

Appuyez sur la touche [MENU].

"VOLT"/"CURR"/"TEMP"/"FAN" est affiché.

2 Sélectionner un élément de l'affichage

Appuyez sur la touche [<-] ou [->].

Les éléments de l'affichage sont commutés dans l'ordre suivant.

Affichage	Information
"VOLT"	Indique la tension de la source (V).
"CURR"	Indique l'intensité du courant (A).
"TEMP"	Indique la température interne (°F/°C).
"FAN"	Indique la vitesse de rotation du ventilateur de refroidissement en 3 niveaux : "FAST", "SLOW" ou "OFF".

3 Sortez du mode menu

Appuyez sur la touche [MENU] pendant au moins 1 seconde.

Remarque

Lorsque la température est de -22°F / -30°C ou moins, "-22°F"/"-30°C" s'affiche.

Commande ampli séparée

Vous pouvez contrôler le son à l'aide de la fonction de commande d'amplificateur de l'unité.

1 Entrer dans le mode menu

Appuyez sur la touche [MENU].

2 Sélectionner l'objet menu

Appuyez sur la touche [MENU].

Les éléments de réglage s'affichent tout d'abord 1 seconde environ, puis les valeurs réglées s'affichent.

3 Régler l'élément menu

Appuyez sur la touche [ + ] ou [ > ].

Les éléments de réglage et les valeurs régler sont commutés comme suit.

Affichage	Gamma	Elément de réglage
"VOLT"/"CURR"/"TEMP"/"FAN"		Pour la méthode de fonctionnement, ↔férez-vous à la section 'Mode d'affichage'.
"BASS"	60/80/100/200 (Hz)	Fréquence centrale de basse
"BA G"	B-15 — B+15 (dB)	Niveau de basses
"BA Q"	Q1.00/Q1.25/Q1.50/Q2.00	Facteur d' amplification dynamique Q
"EXT"	ON/OFF	Lorsque l'expansion de basses est activée, la ↔réponse en basse fréquence est augmentée de 20%.
"TREB"	10/12/15/17 (kHz)	Fréquence centrale d'aigus
"TR G"	T-15 — T+15 (dB)	Niveau d'aigus
"VOL"	-20 — 0 (dB)	Décalage de volume
"TEMP"	FAHR (Fahrenheit) ou CELS (Centigrade)	L'unité de température Fahrenheit ou Centigrade peut être sélectionnée pour le mode d'affichage.
"DEFA"		Pour la méthode de fonctionnement, ↔férez-vous à 'Par défaut'
"AMP"	0 — 7	Le nombre d'identification que vous avez attribué s'affiche.

4 Sortez du mode menu

Appuyez sur la touche [MENU] pendant au moins 1 seconde.

Remarque

Lorsque vous maintenez appuyé la touche [▶] pendant plus de 3 secondes pendant l'affichage du numéro d'identification ("AMP"), le message "MEMO" s'affiche et vous pouvez enregistrer les valeurs que vous avez régler avec la commande d'amplificateur. Pour rappeler les valeurs de la commande d'amplificateur, maintenez appuyée la touche [▶] pendant plus de 3 secondes pendant l'affichage du numéro d'identification ("AMP"). Vous pouvez alors rappeler la valeur lorsque le message "LOAD" est affiché.

Par défaut

Réinitialise toutes les valeurs régées et les remplace par les valeurs initiales (par défaut).

1 Entrer dans le mode menu

Appuyez sur la touche [MENU].

2 Sélectionnez le mode par défaut

Appuyez sur la touche [MENU].

Sélectionnez l'affichage "DEFA".

3 Réinitialise la valeur et la remplace par la valeur par défaut appuyez sur la touche [▶] pendant au moins 2 secondes.

Le message "----" s'affiche, et la valeur est réinitialisée.

4 Sortez du mode menu

Appuyez sur la touche [MENU] pendant au moins 1 seconde.

Remarque

La valeur de décalage de volume ne peut être initialisée.

Démonstration d'affichage

Les éléments "VOLT"/"CURR"/"TEMP"/"FAN" s'affichent de manière répétée.

Appuyez sur la touche [MENU] pendant au moins 2 secondes.

L'éclairage clignote en mode démonstration.

Annulation du mode démonstration

Appuyez sur une touche quelconque pour annuler le mode démonstration.

Contrôle d'un ampli à partir de l'unité centrale

Vous pouvez contrôler le son en contrôlant les amplificateurs à partir de l'unité centrale.

1 Entrez en mode de commande AMP

Sélectionnez le mode de commande AMP en suivant la procédure

'Commandes AMP'onnée dans le mode d'emploi de l'unité centrale.

Remarque

Utilisez la valeur réglée et les touches de fonctionnement de valeur en suivant les instructions données dans le mode d'emploi de l'unité centrale.

2 Sélectionnez un numéro d'ampli à faire fonctionner

Faire fonctionner l'objet réglé souhaité à l'aide de l'unité centrale.

Sélectionnez l'affichage "AMP NO"/"AMP CONTROL NO".

Remarque

Lorsque l'unité centrale est en mode STANDBY, le message "AMP OFF"

s'affiche et vous ne pouvez pas faire fonctionner les éléments régles.

3 Définir le numéro d'identification d'ampli à faire fonctionner

Vous pouvez sélectionner un numéro d'identification de "0" à "7" des amplis connectés.

5 Régler l'élément de commande AMP

Vous pouvez définir une valeur pour chaque élément sur l'unité centrale.

Les éléments réglés et leurs valeurs sont commutés et affichés comme suit.

Affichage	Gamme	Elément de réglage
"VOLT"/"CURR"/"TEMP"/"FAN"	"VOLTF"	L'état de l'ampli s'affiche.
	"CURTR"	Indique la tension de la source (V).
	"TEMP"	Indique l'intensité du courant (A).
	"FAN"	Indique la température interne (°F/°C).
	"BAS F"/"BASS FREQ"	Indique la vitesse de rotation du ventilateur de refroidissement en 3 niveaux: "FAST", "SLOW" ou "OFF".
	"BAS G"/"BASS GAIN"	-15 — +15 (dB)	Niveau de basses
"Q FA"/"Q FACTOR"	Q1.00/Q1.25/Q1.50/Q2.00	Facteur d'amplification dynamique Q
"EXT"/"BASS EXT"	ON/OFF	Lorsque l'expansion de basses est activée, la réponse en basse fréquence est augmentée de 20%.
"TRE F"/"TREB FREQ"	10.0/12.5/15.0/17.5 (kHz)	Fréquence centrale d'áiguus
"TRE G"/"TREB GAIN"	-15 — +15 (dB)	Niveau d'áiguus
"VOL"/"VOL OFFSET"	-20 — 0 (dB)	Décalage de volume
"AMP NO"/"AMP CONTROL NO"	0 — 7	Sélectionné le nombre d'identification de l'ampli que vous utilisez.

6 Quitter le mode de commande AMP

Débloquez le mode de commande d'ampli par l'unité centrale.

Remarque

Lorsque vous avez contrôle les basses ou les aigus du son à l'aide de l'égaliseur ou de la fonction DSP de l'unité centrale, et lorsque vous amplifiez la même fréquence que celle contrôlée par la commande d'amplificateur, le son peut être déformé en raison d'une saturation de l'entrée.

Messages pouvant s'afficher sur l'unité centrale

Lorsque vous sélectionnez un élément avec la commande d'ampli, un état d'erreur de l'amplificateur s'affiche sur l'unité centrale.

Affichage	Information
"AMP × E-01"/"AMP × COND E-01"	Lorsque l'intérieur de l'unité est en surchauffe.
"AMP × E-02"/"AMP × COND E-02"	Lorsque l'unité est en panne et que l'intensité du courant continu est transmise à la sortie haut-parleur.
	REMARQUE
	Eteignez le commutateur POWER et débloquez la protection. Si le message d'erreur persististe, consultez votre revendeur KENWOOD.
"AMP × E-03"/"AMP × COND E-03"	Lorsque le cordon du haut-parleur est en court-circuit.
	Lorsque la sortie haut-parleur est en contact avec la terre du vehicule.
"AMP OFF"	Lorsque vous utilisez la commande d'ampli en mode de veille :

Remarque

Le nombre "x" à l'affichage indique le nombre d'identification de l'ampli.

Principe du tri-mode

Méthode de division de la bande des basses fréquences au moyen d'une bobine et d'un condensateur... dans le cas d'une pente de 6dB/oct.

$$ L = \frac {1 5 9 \times R}{f c} (m H) \quad C = \frac {1 5 9 0 0 0}{f c \times R} (\mu F) \quad \begin{array}{l} f c = \text {F r e q u e n c e d e r e c o u p e m e n t (H z)} \ R = \text {I m p e d a n c e d u h a t - p a r l e u r (O)} \end{array} $$

Cas où il faut établir la fréquence de transition à 120Hz en utilisant des haut-parleurs ayant une impédance de 4 ohms.

Se procurer dans le commerce la bobine et le condensateur représentant des caractéristiques aussi proches que possible des valeurs calculées. Dans ce cas, le condensateur doit avoir une capacité aussi proche que possible de 331,25 (μF), et la bobine une capacité aussi proche que possible de 5,3 (mH).

Attention

• Si on désire connecter en pont un haut-parleur, l'impédance du haut-parleur ne devra pas être inférieure à 4 ohms. Le branchement d'un haut-parleur dont l'impédance est inférieure à 4 Ohms peut endommager l'appareil.
• S'assurer de connecter des condensateurs aux haut-parleurs qui recevront des hautes fréquences. Sinon, une diminution de l'impédance combinée avec le subwoofer va se produire.
• Vérifier si la tension de tenue et les données limites de courant des condensateurs (C) et bobines (L) sont suffisantes.

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons.(Pas de son d'un côté)(Fusible grillé)	• Les cables d'entrée (ou de sortie) sont débranchés.• Le circuit de protection peut être actionné.• Le volume est trop fort.• Les fils de raccordement d'enceinte sont en court-circuit.	• Brancher les cables d'entrée (ou de sortie).• Vérifier les raccordements en se reportant au paragraphe "Fonction de protection".• Remplacez le fusible et utilisez un niveau de volume plus faible.• Àprouès avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le fusible.
Niveau de sortie trop faible.(ou trop fort)	• La commande de réglage de la sensibilité d'entree n'est pas amenée sur la bonne position.	• Faire le réglage correctement en se reportant aux indications données en "Contrôles".
La qualité sonore est manuvaise.(Le son est distordu.)	• Les cables de haut-parleur ont été raccordés en inversant la polarité ⊙/ ⊙.• Un cable de haut-parleur est pincé par une vis dans le châssis de la voiture.• Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des cables.• Rebrancher le cable de haut-parleur en évitant tout pincement• Positionner les commutateurs en tenant compte des indications fournies aux paragraphs "Exemples de système".
Le son ne change pas même lorsque vous l'avez modifié avec la commande de l'amplificateur.	• L'AMP CONT a été désactivée sur "OFF".• La bande filtrée a été contrôleé par la commande audio.	• Activez l'AMP CONT sur "ON".• Désactivez le filtré.
La valeur réglée ne peut être modifiée par la commande d'amplificateur de l'unité.	• La commande AMP de l'unité centrale est utilisée.	• Débloquez le mode de commande AMP de l'unité centrale.
La commande d'amplificateur ne peut être commandée à partir de l'unité centrale.	• Un numéro d'identification incorrect est utilisé pour l'amplificateur maître.• Le numéro de l'amplificateur a été changé.	• Réglez toujours le numéro d'identification de l'amplificateur maître sur "0".• Àprouès avoir modifié le numéro d'identification d'un amplificateur, éteignez d'abord le commutateur POWER de l'unité centrale, puis rallumez-le.

Les spécifications sont sujettes à modifications sans préavis.

Section audio. KAC-X621 KAC-X521

Sortie de puissance RMS (+B = 14,4 V, CEA-2006)
Normal (4 Ω/2can.) (1,0 % THD+N)	179 W	165 W
(2 Ω/2can.) (1,0 % THD+N)	305 W	254 W (1 kHz)
En pont (4 Ω) (1,0 % THD+N)	612 W	505 W × 1
Puissance dynamique (+B = 14,4 V, CEA-2006)	191 W	170 W
Régulation de tension (+B = 14,4 V, CEA-2006)	inférieur à 0,3 dB (4 Ω)	inférieur à 0,3 dB (4 Ω)
Rapport signal/bruit (CEA-2006)	83 dBA (W/4 Ω)	81 dBA (W/4 Ω)
(Dérivation) (CEA-2006)	83 dBA (W/4 Ω)	82 dBA (W/4 Ω)
Sensibilité (puissance nominale) (MAX.)	0,2 V	0,2 V
(MIN.)	5,0 V	5,0 V
Impédance d'entrée	10 kΩ	10 kΩ
Fréquence du filtrte passage-bas (24 dB/oct.)	50 – 200 Hz (variable)	50 – 200 Hz (variable)
Fréquence du filtrte passage-haut (12 dB/oct.)	50 – 200 Hz (variable)	50 – 200 Hz (variable)
Fréquence de coupure du filtrte infrasonore (24 dB/oct.)	15 Hz	15 Hz
Réponse en fréquence (+0, -3 dB)	5 Hz – 70 kHz	5 Hz – 70 kHz

Section audio. KAC-PS621 KAC-PS521

Puisance de sortie max.	1200 W	1000 W
Puisance de sortie nominale (+B = 12,0 V)
Normal (4 Ω) (20 Hz - 20 kHz, 0,05 % THD)	100 W × 2	80 W × 2
(2 Ω) (1 kHz, 0,5 % THD)	200 W × 2	160 W × 2
En pont (4 Ω) (1 kHz, 0,5 % THD)	400 W × 1	320 W × 1
Puisance de sortie nominale (+B = 14,4 V)
Normal (4 Ω) (20 Hz - 20 kHz, 0,05 % THD)	150 W × 2	125 W × 2
(4 Ω) (DIN: 45324, +B = 14,4V)	150 W × 2	125 W × 2
(2 Ω) (1 kHz, 0,5 % THD)	300 W × 2	250 W × 2
En pont (4 Ω) (1 kHz, 0,5 % THD)	600 W × 1	500 W × 1
Sensibilité (puisance nominale) (MAX.)	0,2 V	0,2 V
(MIN.)	.5,0 V	5,0 V
Impédance d'entrée	10 kΩ	10 kΩ
Fréquence du filtre passage-bas (24 dB/oct.)	50 - 200 Hz (variable)	50 - 200 Hz (variable)
Fréquence du filtre passage-haut (12 dB/oct.)	50 - 200 Hz (variable)	50 - 200 Hz (variable)
Fréquence de coupure du filtre infrasonore (24 dB/oct.)	15 Hz	15 Hz
Réponse en fréquence (+0, -3 dB)	.5 Hz - 70 kHz	5 Hz - 70 kHz
Rapport signal/bruit	105 dB	105 dB

Section de commande d'amplificateur (EQ). KAC-X621/PS621 KAC-X521/PS521

Fréquence des basses	60 / 80 / 100 / 200 Hz	60 / 80 / 100 / 200 Hz
Niveau de basses	-15 — +15 dB	-15 — +15 dB
Facteur d'amplification dynamique Q des basses	1,00 / 1,25 / 1,50 / 2,00	1,00 / 1,25 / 1,50 / 2,00
Fréquence des aigus	10 / 12 / 15 / 17 kHz	10 / 12 / 15 / 17 kHz
Niveau d'aigus	-15 — +15 dB	-15 — +15 dB

Générales KAC-X621/PS621 KAC-X521/PS521

Tension de fonctionnement	14.4 V (11 - 16 V possibles)	14.4 V (11 - 16 V possibles)
Consummation (+B = 12,0 V, 1 kHz, 10 % THD, 4 Ω)	40 A	37 A
Dimensions (L × H × P)	446 × 61 × 259,5 mm	386 × 61 × 259,5 mm
	17-5/8 × 2-3/8 × 10-3/16 inch	15-3/16 × 2-3/8 × 10-3/16 inch
Taille d'installation (L × H × P)	446 × 61 × 265 mm	386 × 61 × 265 mm
	17-5/8 × 2-3/8 × 10-3/8 inch	15-3/16 × 2-3/8 × 10-3/8 inch
Poids	4,42 kg (9,74 lbs)	3,83 kg (8,44 lbs)
