MANUAL DE USUARIO KAC-X521 KENWOOD

ESTÉRO/AMPLIFICADOR DE POTENCIA CONECTABLE 7 página 18-25

MANUAL DE INSTRUCCIONES

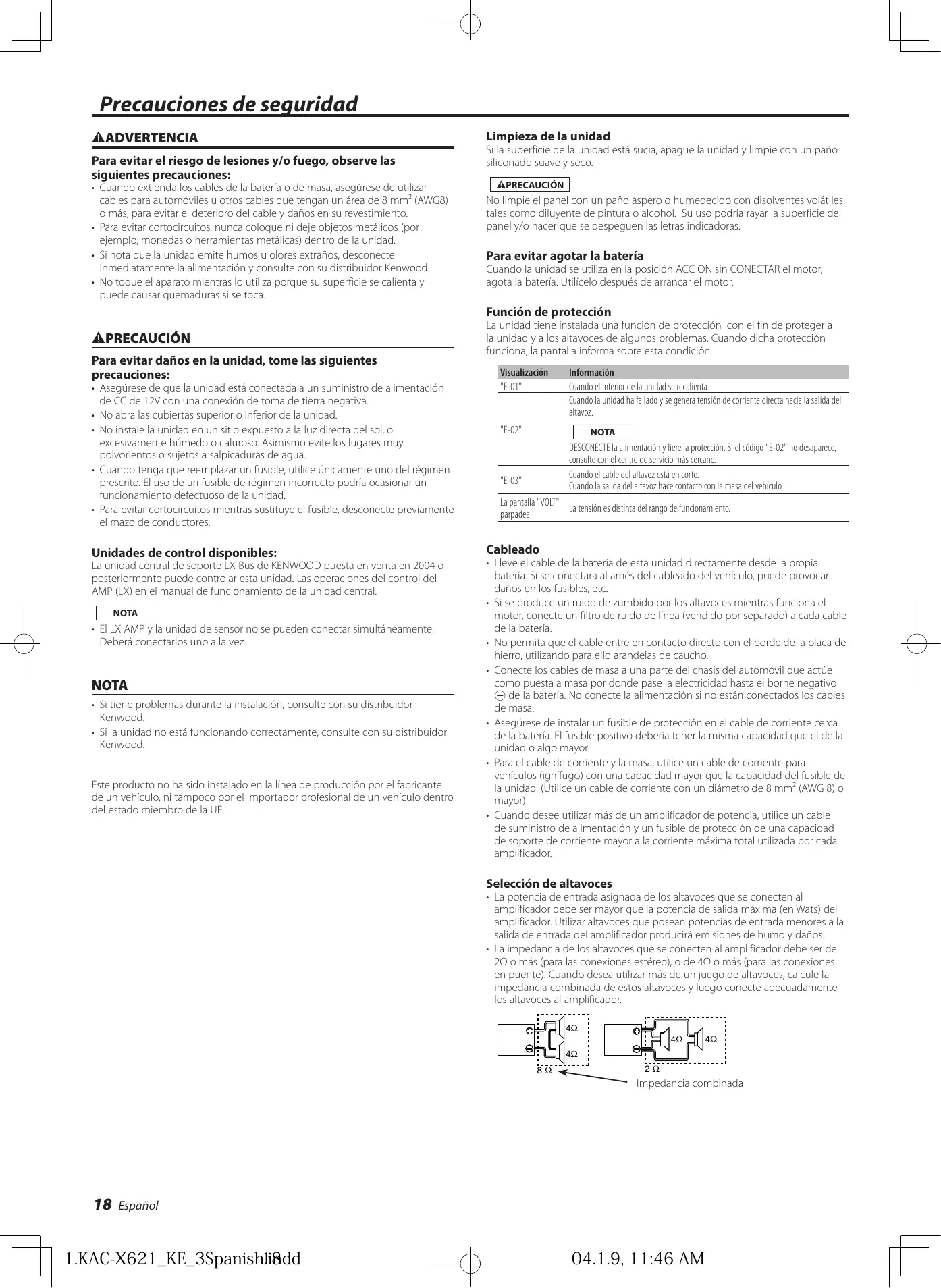

) INPUT SENSITIVITY control Precauciones de seguridad Limpieza de la unidad 2ADVERTENCIA Si la superficie de la unidad está sucia, apague la unidad y limpie con un paño siliconado suave y seco. Para evitar el riesgo de lesiones y/o fuego, observe las siguientes precauciones: 2PRECAUCIÓN

• Cuando extienda los cables de la batería o de masa, asegúrese de utilizar cables para automóviles u otros cables que tengan un área de 8 mm² (AWG8) o más, para evitar el deterioro del cable y daños en su revestimiento.
• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.
• Si nota que la unidad emite humos u olores extraños, desconecte inmediatamente la alimentación y consulte con su distribuidor Kenwood.
• No toque el aparato mientras lo utiliza porque su superficie se calienta y puede causar quemaduras si se toca. No limpie el panel con un paño áspero o humedecido con disolventes volátiles tales como diluyente de pintura o alcohol. Su uso podría rayar la superficie del panel y/o hacer que se despeguen las letras indicadoras. Para evitar agotar la batería Cuando la unidad se utiliza en la posición ACC ON sin CONECTAR el motor, agota la batería. Utilícelo después de arrancar el motor. Función de protección La unidad tiene instalada una función de protección con el fin de proteger a la unidad y a los altavoces de algunos problemas. Cuando dicha protección funciona, la pantalla informa sobre esta condición. 2PRECAUCIÓN Para evitar daños en la unidad, tome las siguientes precauciones:

• Asegúrese de que la unidad está conectada a un suministro de alimentación de CC de 12V con una conexión de toma de tierra negativa.
• No abra las cubiertas superior o inferior de la unidad.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• Cuando tenga que reemplazar un fusible, utilice únicamente uno del régimen prescrito. El uso de un fusible de régimen incorrecto podría ocasionar un funcionamiento defectuoso de la unidad.
• Para evitar cortocircuitos mientras sustituye el fusible, desconecte previamente el mazo de conductores. Visualización "E-01" Información Cuando el interior de la unidad se recalienta. Cuando la unidad ha fallado y se genera tensión de corriente directa hacia la salida del altavoz. "E-02" NOTA DESCONECTE la alimentación y liere la protección. Si el código "E-02" no desaparece, consulte con el centro de servicio más cercano. Cuando el cable del altavoz está en corto. Cuando la salida del altavoz hace contacto con la masa del vehículo. "E-03" La pantalla "VOLT" La tensión es distinta del rango de funcionamiento. parpadea. Cableado Unidades de control disponibles:

• Lleve el cable de la batería de esta unidad directamente desde la propia batería. Si se conectara al arnés del cableado del vehículo, puede provocar daños en los fusibles, etc.
• Si se produce un ruido de zumbido por los altavoces mientras funciona el motor, conecte un filtro de ruido de línea (vendido por separado) a cada cable de la batería.
• No permita que el cable entre en contacto directo con el borde de la placa de hierro, utilizando para ello arandelas de caucho.
• Conecte los cables de masa a una parte del chasis del automóvil que actúe como puesta a masa por donde pase la electricidad hasta el borne negativo - de la batería. No conecte la alimentación si no están conectados los cables de masa.
• Asegúrese de instalar un fusible de protección en el cable de corriente cerca de la batería. El fusible positivo debería tener la misma capacidad que el de la unidad o algo mayor.
• Para el cable de corriente y la masa, utilice un cable de corriente para vehículos (ignífugo) con una capacidad mayor que la capacidad del fusible de la unidad. (Utilice un cable de corriente con un diámetro de 8 mm² (AWG 8) o mayor)
• Cuando desee utilizar más de un amplificador de potencia, utilice un cable de suministro de alimentación y un fusible de protección de una capacidad de soporte de corriente mayor a la corriente máxima total utilizada por cada amplificador. La unidad central de soporte LX-Bus de KENWOOD puesta en venta en 2004 o posteriormente puede controlar esta unidad. Las operaciones del control del AMP (LX) en el manual de funcionamiento de la unidad central. NOTA

• El LX AMP y la unidad de sensor no se pueden conectar simultáneamente. Deberá conectarlos uno a la vez. NOTA
• Si tiene problemas durante la instalación, consulte con su distribuidor Kenwood.
• Si la unidad no está funcionando correctamente, consulte con su distribuidor Kenwood. Este producto no ha sido instalado en la línea de producción por el fabricante de un vehículo, ni tampoco por el importador profesional de un vehículo dentro del estado miembro de la UE. Selección de altavoces

• La potencia de entrada asignada de los altavoces que se conecten al amplificador debe ser mayor que la potencia de salida máxima (en Wats) del amplificador. Utilizar altavoces que posean potencias de entrada menores a la salida de entrada del amplificador producirá emisiones de humo y daños.
• La impedancia de los altavoces que se conecten al amplificador debe ser de 2Ω o más (para las conexiones estéreo), o de 4Ω o más (para las conexiones en puente). Cuando desea utilizar más de un juego de altavoces, calcule la impedancia combinada de estos altavoces y luego conecte adecuadamente los altavoces al amplificador.

Impedancia combinada

Español Nombre de pieza Vista exterior

Cubierta de terminales (Terminal del cable de alimentación)

Tornillo autorroscantes (ø5 × 18 mm) Tornillo de cabeza hexagonal (M4 × 8 mm)

Procedimiento de instalación Conducto Tornillo de cabeza hexagonal (M4 × 8 mm) Llave hexagonal Ventilador de refrigeración Como se puede hacer una gran variedad de ajustes y conexiones según las aplicaciones, lea atentamente el manual de instrucciones para seleccionar el ajuste y la conexión apropiados.

1. Retire la llave de encendido y desconecte el terminal negativo - de la batería

para evitar cortocircuitos.

2. Prepare el aparato según el uso que vaya a hacer de él.

3. Conecte los cables de entrada y salida de las unidades.

4. Conecte los cables del altavoz.

5. Conecte el cable de alimentación, el cable de control de alimentación y el

cable de tierra en este orden.

6. Coloque los elementos de instalación en la unidad.

7. Coloque la unidad.

8. Instale la tapa.

9. Conecte la terminal negativa - de la batería.

2PRECAUCIÓN Ventilador de refrigeración Tapa Tablero de instalación, etc. (grosor: 15 mm o más) Tornillo autorroscantes (ø5 × 18 mm)

• No instale el equipo en las siguientes ubicaciones; (Ubicación inestable; En un lugar que interfiera a la conducción; En un lugar en el que pueda mojarse; En un lugar con exceso de polvo; En un lugar en el que pueda recalentarse; En un lugar en el que reciba la luz directa del sol; En un lugar situado en el flujo de aire caliente)
• No utilice el aparato bajo una alfombra porque en caso contrario, éste podría sobrecalentarse y estropearse.
• Instale este aparato en un lugar donde el calor pueda disiparse fácilmente. Una vez instalado, no ponga nada sobre él.
• La temperatura de la superficie del amplificador se elevará durante su uso. Instale el amplificador en un lugar seguro donde personas, resinas y otras substancias sensibles al calor no entren en contacto con esta superficie.
• Esta unidad tiene ventiladores de enfriamiento para reducir la temperatura interior. No instale la unidad en un lugar donde estén bloqueados el ventilador y los ductos de refrigeración. Al tapar estas aberturas no podrá reducirse adecuadamente la temperatura interior y podrá producirse un fallo en el funcionamiento.
• Cuando haga un orificio bajo el asiento o en el portaequipajes o en algún otro lugar del vehículo, verifique que no existan objetos peligrosos al lado opuesto tales como un tanque de gasolina, tubo del freno, o los alambres del cableado del coche y tenga cuidado de no rayar las piezas del vehículo o causar algún otro daño.
• No lo instale cerca del panel de controles, bandeja trasera, o piezas de seguridad del colchón de aire.
• La instalación de esta unidad debe ser realizada en un lugar donde no estorbe la conducción. Si la unidad se sale de su posición debido a un choque y golpea a una persona o a alguna pieza de seguridad, puede causar o un accidente.
• Después de instalar el aparato, cerciórese de que los equipos eléctricos (luces de freno, intermitentes y limpiadores) funcionen normalmente. Español

• pieza de venta en el comercio especializado 2ADVERTENCIA APARATO CENTRAL (reproductor de discos compactos, etc.) Para evitar incendios producidos por cortocircuitos en el cableado, conecte un fusible o cortacircuito entre la batería y los terminales de la batería. Terminal del cable de masa del cable RCA Cable RCA* 2PRECAUCIÓN

• Si el sonido no sale normalmente, desconecte Cable de control de inmediatamente la alimentación y compruebe potencia las conexiones.
• No se olvide de desconectar la alimentación antes de cambiar el ajuste de cualquier conmutador.
• Si el fusible se quema, compruebe que no haya un cortocircuito en los cables, luego cambie el fusible por uno que tenga el mismo amperaje.
• Verifique que ninguno de los cables o conectores que están sin conectar se encuentren tocando la carrocería del automóvil. No retire las tapas de los cables o conectores Cubierta de terminales que están sin conectar para evitar de que se produzcan cortocircuitos. Cable de la batería*
• Conecte los cables del altavoz a los conectores adecuados del altavoz separadamente. La Fusible de protección* puesta en contacto de terminales de altavoces distintos, o la conexión como toma de tierra de los terminales del altavoz al coche del automóvil, pueden causar daños a la unidad.
• Después de la instalación, compruebe que las lámparas del freno, luces de destello y limpiaparabrisas funcionar correctamente.

Entrada derecha Terminal de cable* Altavoz derecho Altavoz izquierdo Conexiones en puente Altavoz (Puenteada) Cable de masa* Batería Conexión LX-Bus APARATO CENTRAL Al cambiador de discos KENWOOD/ Accesorio opcional externo Ajuste a "0" el número de ID del amplificador principal. Es posible conectar un máximo de 7 amplificadores secundarios. Asígneles números ID del "1" al "7" y no los duplique. 2PRECAUCIÓN

• No conecte 2 amplificadores principales a la unidad central. De lo contrario, no será posible controlar todos los amplificadores conectados a la unidad central.
• El LX AMP y la unidad de sensor no se pueden conectar simultáneamente. Deberá conectarlos uno a la vez. Cable de control (opcional) Cable de control de potencia NOTA

Amplificador principal

Cable S-vídeo* Cable de extensión* Cable RCA*

• La longitud total de los cables S-video que es posible conectar es de 14 metros (46 ft) como máximo. SI la longitud del cable sobrepasa este limite, no será posible controlar amplificadores desde la unidad central.
• Si asigna el mismo número ID a varios amplificadores, estos no funcionarán bien cuando los controle desde la unidad central.
• Si asigna el número ID "8" o "9" a un amplificador secundario, este no será reconocido por la unidad central.

Amplificador esclavo 1

No más de 14 m (46 ft)

Amplificador esclavo 7

Español 1 FUSIBLE (KAC-X621/PS621 : 25 A × 3 , KAC-X521/PS521 : 30 A × 2) 2 Terminal BATT (alimentación) 3 Terminal GND (tierra) 4 Terminal del control de corriente (P.CON) Controla la CONEXIÓN / DESCONEXIÓN de la unidad. NOTA

Cuando desee usar la unidad como un amplificador estereofónico, usted deberá utilizar conexiones estereofónicas.Los altavoces a conectar deberán tener una impedancia de 2 ohmios o mayor. Cuando vaya a conectar múltiples altavoces, asegúrese de que la impedancia combinada sea de 2 ohmios o mayor para cada canal.

• Conexiones en puente: Cuando desee usar la unidad como un amplificador monoauricular de alta potencia, usted deberá utilizar conexiones en puente. (Haga las conexiones a los terminales de salida de altavoces (SPEAKER OUTPUT) de los canales izquierdo (LEFT) 9 y derecho (RIGHT) ·.) Los altavoces a conectar deberán tener una impedancia de 4 ohmios o mayor. Cuando vaya a conectar múltiples altavoces, asegúrese de que la impedancia combinada sea de 4 ohmios o mayor. 2PRECAUCIÓN La entrada nominal de los altavoces no deberá ser inferior a la salida máxima del amplificador. De lo contrario podría producirse una falla en el funcionamiento. 6 Terminal GND (alambre de tierra del cable RCA) Cuando utilice un cable RCA con cable de masa incorporado, conecte el cable de masa a esta terminal. Ajusta un número de identificación de amplificador (ID) a ser utilizado para control del amplificador desde la unidad central. Asigna el número ID "0" a un amplificador cuando lo utiliza como amplificador principal. Asigna los números de ID del "1" al "7" a los amplificadores cuando los utiliza como amplificadores secundarios. No duplique estos números. NOTA Después de que haya cambiado los números ID de los amplificadores, desactive el interruptor POWER de la unidad centra y actívelo nuevamente. Después de que haya ajustado el amplificador principal, conéctelo a la unidad central. 9 Terminales REMOTE Se utilizan para conectar los amplificadores secundarios. 0 Botón RESET Reposiciona el microprocesador de la unidad. NOTA Los valores que ha ajustado con el control del amplificador no se han restablecido. La señal de entrada del terminal de entrada de línea es la salida. # Indicador de alimentación

Se ilumina cuando se activa el interruptor POWER. El indicador parpadea durante varios segundos cuando se activa el interruptor POWER o cuando se activa la función de protección. Ajusta la frecuencia de corte cuando el conmutador "FILTER" está en "LPF".

Ajusta la frecuencia de corte cuando el conmutador "FILTER" está en "HPF".

5 Terminales SPEAKER OUTPUT

• Conexiones estereofónicas:

Controla la potencia de la unidad. Asegúrese de conectarlo con todos los sistemas.

Este conmutador permite aplicar la filtración de paso alto o paso bajo a las salidas de los altavoces.

• Posición HPF (filtro de paso alto): El filtro da salida a la banda de frecuencias más altas que la frecuencia ajustada con el control "HPF FREQUENCY".

• Posición OFF: Todo el ancho de banda sale sin filtración.

• Posición LPF (filtro de paso bajo): El filtro da salida a la banda de frecuencias más bajas que la frecuencia ajustada con el control "LPF FREQUENCY". La salida del altavoz cambia automáticamente a mono (izquierdo+derecho) y se activa la función de refuerzo de graves. Utilizado para derivar el circuito cuando no se tiene control del sonido con el control del amplificador.

• Posición ON: Le permite controlar el sonido con el control del amplificador.

• Posición OFF: Modifica el circuito de control del amplificador. NOTA Se puede controlar el amplificador incluso en posición de apagado.

• Interruptor ISF (filtro infrasónico) Cuando este conmutador esté en ON, las frecuencias que se encuentren por debajo de la gama audible, y por lo tanto no pueden ser oídas, se cortarán para poder mejorar la calidad de las frecuencias audibles. ( Conmutador de funcionamiento (OPERATION) Este conmutador permite seleccionar el método de amplificación de las señales de entrada.

• Posición STEREO: Las señales de entrada derecha e izquierda se amplifican separadamente. Utilice esta posición cuando la unidad se emplee como amplificador estéreo.

• Posición MONO(Lch): Amplifica la entrada de señal del lado izquierdo solamente. Póngalo en esta posición y haga las conexiones en puente para utilizarlo como un amplificador mono de alta potencia. (No sale la señal derecha de entrada.) ) Control INPUT SENSITIVITY (sensibilidad de entrada) Ajustar este control de acuerdo con el nível de presalida de la unidad central conectada a este amplificador. NOTA Referir a "Especificaciones" del manual de instrucciones de la unidad central con respecto al nível de presalida. Español Sistema de control del amplificador Indicador

Modo de visualización Es posible configurar los elementos de ajuste de la siguiente manera: 1 Acceda al modo de menú Pulse el botón [MENU]. Se visualiza "VOLT"/"CURR"/"TEMP"/"FAN". 2 Seleccione un elemento de visualización. Pulse el botón [2] o [3]. Los elementos de visualización cambian en la frecuencia siguiente. Visualización "VOLT" "CURR" "TEMP" "FAN" Información Indica la tensión de fuente (V). Indica el consumo actual (A). Indica la temperatura interna (°F/°C). Indica la velocidad de rotación del ventilador de refrigeración en 3 etapas: "FAST," "SLOW" o "OFF". 3 Salir del modo de menú Pulse el botón [MENU] durante al menos 1 segundo. NOTA Cuando la temperatura interna sea de -22°F/-30°C o menos, se visualizará "-22F"/"-30C". 4 Salir del modo de menú Pulse el botón [MENU] durante al menos 1 segundo. NOTA Cuando mantiene pulsado el botón [3] 3 segundos o más durante la visualización del número de ID ("AMP"), se visualizará el mensaje "MEMO" y será posible registrar los valores que ha ajustado con el control del amplificador. Para recuperar los valores de control del amplificador, mantenga pulsado el botón [2] 3 segundos o más durante la visualización del número de ID ("AMP"). Luego, es posible recuperar el valor cuando se visualiza el mensaje "LOAD". Ajustes de fábrica Reposiciona todos los valores que ha ajustado a los valores iniciales (de fábrica). 1 Acceda al modo de menú Pulse el botón [MENU]. 2 Seleccione el modo de ajuste de fábrica Pulse el botón [MENU]. Seleccione la visualización "DEFA". 3 Reposiciona el valor de ajuste de fábrica. Separación del control del amplificador Es posible controlar los sonidos utilizando la función de control del amplificador de la unidad. 1 Acceda al modo de menú Pulse el botón [MENU]. 2 Seleccione el elemento del menú Pulse el botón [MENU]. Los elementos de configuración se visualizan primero durante 1 segundo aproximadamente, luego se visualizarán los valores ajustados. 3 Ajuste el elemento del menú Pulse el botón [2] o [3]. Los elementos de configuración y los valores de ajuste cambian de la siguiente manera. Pulse el botón [3] durante al menos 2 segundos. Se visualiza el mensaje "----", y el valor se inicializa. 4 Salir del modo de menú Pulse el botón [MENU] durante al menos 1 segundo. NOTA El valor de compensación del volumen no puede inicializarse. Visualización de demostración Los elementos "VOLT"/"CURR"/"TEMP"/"FAN" se visualizan repetidamente. Pulse el botón [MENU] durante al menos 2 segundos. El indicador parpadea en el modo de demostración. Cancelación del modo de demostración Pulse cualquier botón para cancelar el modo de demostración. Visualización Margen Elemento de ajuste Para obtener información sobre el método de funcionamiento,

"VOLT"/"CURR"/"TEMP"/"FAN"

remítase a la sección 'Modo de visualización'. "BASS" 60/80/100/200 (Hz) Frecuencia central de graves "BA G" B–15 — B+15 (dB) Nivel de graves "BA Q" Q1.00/Q1.25/Q1.50/Q2.00 actor Q de graves Cuando la extensión de graves se activa, la respuesta de baja " EXT" ON/OFF frecuencia se extiende en un 20%. "TREB" 10/12/15/17 (kHz) Frecuencia central de agudos "TR G" T–15 — T+15 (dB) Nivel de agudos "VOL" –20 — 0 (dB) Compensación de volumen FAHR (fahrenheit) o Es posible seleccionar para el modo de visualización, la "TEMP" CELS (centígrados) temperatura en grados fahrenheit o centígrados. Para el método de funcionamiento remítase a 'Ajustes de "DEFA" fábrica' "AMP" 0—7 El número ID que ha asignado se visualiza.

Español Control de un amplificador desde la unidad central Mensajes que se pueden visualizar en la unidad central Es posible controlar el sonido al controlar los amplificadores desde la unidad central. Cuando seleccione un elemento con el control del amplificador, se visualizará un estado de error del amplificador en la unidad central. 1 Acceda al modo de control AMP Seleccione el modo de control AMP siguiendo el procedimiento 'Control AMP' explicado en el manual de funcionamiento de la unidad central. NOTA Utilice el elemento de ajuste y los botones de operación del valor siguiendo las instrucciones dadas en el manual de funcionamiento de la unidad central. 2 Seleccione un número de amplificador a operar Opere el elemento de ajuste deseado con la unidad central. Seleccione la visualización "AMP NO"/"AMP CONTROL NO". NOTA Cuando la unidad central está en el modo STANDBY, se visualizará el mensaje "AMP OFF" y no será posible operar los elementos de ajuste. Visualización Información "AMP × E-01"/"AMP × COND E-01" Cuando el interior de la unidad se recalienta. Cuando la unidad ha fallado y se genera tensión de corriente directa hacia la salida del altavoz.

"AMP × E-02"/"AMP × COND E-02"

NOTA Desactive el interruptor POWER y libere la protección. Si el mensaje de error continua, consulte al distribuidor KENWOOD. Cuando el cable del altavoz está en corto.

"AMP × E-03"/"AMP × COND E-03"

Cuando la salida del altavoz hace contacto con la masa del vehículo. "AMP OFF" Cuando utilice el control del amplificador en el modo en espera: NOTA El número "×" en la pantalla corresponde el número de ID del amplificador. 3 Ajuste un número de ID del amplificador que vaya a operar Ajuste un número de ID de amplificador en la unidad central. Es posible seleccionar un número de ID del "0" al "7" de amplificadores conectados. 4 Seleccione el elemento de control AMP para ajuste Seleccione el elemento de ajuste deseado en la unidad central. 5 Ajuste el elemento de control AMP Es posible ajustar un valor de cada elemento en la unidad central. Los elementos de ajuste y sus valores cambian y se visualizan de la siguiente manera. Visualización Margen

"VOLT"/"CURR"/"TEMP"/"FAN"

"VOLT" "CURR" "TEMP" "FAN"

"BAS F"/"BASS FREQ"

"BAS G"/"BASS GAIN"

"Q FA"/"Q FACTOR"

"EXT"/"BASS EXT"

"TRE F"/"TREB FREQ"

"TRE G"/"TREB GAIN"

"VOL"/"VOL OFFSET"

"AMP CONTROL NO"

Elemento de ajuste Se visualiza el estado del amplificador. Indica la tensión de fuente (V). Indica el consumo actual (A). Indica la temperatura interna (°F/°C). Indica la velocidad de rotación del ventilador de refrigeración en 3 etapas: "FAST," "SLOW" o "OFF". 60/80/100/200 (Hz) Frecuencia central de graves –15 — +15 (dB) Nivel de graves Q1.00/Q1.25/Q1.50/Q2.00 actor Q de graves ON/OFF Cuando la extensión de graves se activa, la respuesta de baja frecuencia se extiende en un 20%. 10.0/12.5/15.0/17.5 (kHz) Frecuencia central de agudos –15 — +15 (dB) Nivel de agudos –20 — 0 (dB) Compensación de volumen 0—7 Seleccione un número de ID del amplificador que utilice. 6 Salir del modo de control AMP Libera el modo de control del amplificador en la unidad central. NOTA Cuando haya controlado los graves o agudos del sonido utilizando el ecualizador o la función DSP de la unidad central, y cuando amplifique la misma frecuencia que la controlada por el control del amplificador, el sonido puede estar distorsionado debido a un desbordamiento de entrada. Español Ejemplos del sistema Sistema de 2 canales Sistema subwoofer de 2 canales de alta potencia

Altavoz izquierdo (Puenteada) (Paso bajo) Altavoz derecho (Puenteada) (Paso bajo)

Sistema de 2 canales + Altavoz de subgraves Aparato Central

Altavoz izquierdo (Paso alto)

Altavoz derecho (Paso alto)

Altavoz de subgraves (L + R) (Puenteada)

Tri-modo Altavoz de subgraves (L + R) (Puenteada) (Paso alto) Propiedades de las bobinas y de los capacitores Método de división de bandas de frecuencias utilizando una bobina y un capacitor … en el caso de una inclinación de 6 dB/octava Frecuencia de cruce

Bobina (L): Deja paso a las bajas frecuencias y bloquea las altas frecuencias. (Paso bajo) Capacitor (C): Deja paso a las altas frecuencias y bloquea las bajas frecuencias. (Paso alto) Frecuencia

fc=Frecuencia de cruce (Hz) R=Impedancia de altavoces (Ω) Ejemplo: Cuando sea necesario ajustar una frecuencia de cruce de 120 Hz utilizando altavoces con una impedancia de 4 ohmios. Prepare una bobina y un capacitor de venta en el comercio del ramo que tengan unas especificaciones nominales lo más parecidas a los resultados calculados en la fórmula de arriba. Las especificaciones nominales del capacitor deberán ser lo más parecido posible a 331,25 (µF), y las especificaciones nominales de la bobina deverán ser lo más parecido posible a 5,3 (mH). 2PRECAUCIÓN

• Si se desea conectar en puente un altavoz, la impedancia del altavoz no debe ser inferior a 4 ohmios.Conectar un altavoz con una impedancia inferior a 4 ohmios pueden estropear el aparato.
• Asegúrese de conectar los capacitores a los altavoces por los que pasarán las altas frecuencias. No conectar los capacitores o hacerlo de manera deficiente resultará en una caída de la impedancia de combinación con el subwoofer.
• Asegúrese de que la tensión soportada y la capacidad nominal de corriente de los capacitores (C) y bobinas (L) sean suficientes.

Español Guia Sobre Localización De Averias Lo que podría parecer una falla de funcionamiento de su unidad podría ser simplemente el resultado de un pequeño error de operación o de un defecto de conexión. Antes de acudir al servicio, verifique primero el siguiente cuadro sobre los problemas que se podrían presentar. PROBLEMA CAUSA POSIBLE SOLUCION No hay sonido. (No hay sonido de un lado.) (Fusible fundido)

• Los cables de entrada (salida) están desconectados.
• El circuito de protección puede estar activado.

• Conecte los cables de entrada (o salida).
• Compruebe las conexiones consultando "Función de protección".
• Reemplace el fusible y utilice volumen bajo.
• Después de revisar el cable del altavoz y arreglar la causa del cortocircuito, reemplace el fusible.
• Ajuste bien el control consultando en "Controles".

• El volumen está demasiado alto.
• El cable del altavoz está cortocircuitado. El nivel de salida está muy
• El control de ajuste de sensibilidad de entrada no está en la bajo (o muy alto) posición correcta. La calidad del sonido es mala. • Los cables de los altavoces están conectados con las (El sonido está polaridades + / - invertidas. distorsionado.)
• Un cable de altavoz está pellizcado por un tornillo de la carrocería del automóvil.
• Los conmutadores pueden estar mal ajustados. El sonido no cambia aún cuando lo ha modificado con el control del amplificador. No es posible modificar el valor de ajuste en el control del amplificador de la unidad. El control del amplificador no se puede operar desde la unidad central.

• El AMP CONT se ha puesto en "OFF".
• La banda filtrada ha sido controlado por el control de audio.

• Conéctelos correctamente asegurándose bien de cuáles son los terminales + y -.
• Vuelva a conectar los cables de los altavoces de forma que no queden pellizcados.
• Ponga bien los conmutadores consultando "Ejemplos del sistema".
• Active el AMP CONT "ON".
• Desactive el filtro.

• Se está utilizando el control AMP de la unidad central.

• Libere el modo de control AMP de la unidad central.

• Se utiliza un número de ID incorrecto para el amplificador principal.
• El número de ID del amplificador se ha modificado.

• Ajuste siempre el número de ID del amplificador principal a "0".
• Después de que haya modificado el número de ID de un amplificador, desactive primero el interruptor POWER de la unidad central, y luego actívelo nuevamente.
