KAC-PS650D - Amplificateur de voiture KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance classe D
Puissance de sortie	650 Watts RMS à 2 ohms
Alimentation électrique	12 Volts DC
Dimensions approximatives	320 x 240 x 50 mm
Poids	2,5 kg
Impédance minimale	2 ohms
Fréquence de réponse	10 Hz à 20 kHz
Fonctions principales	Contrôle de gain, filtre passe-bas, protection contre la surchauffe
Connectivité	Entrées RCA, sorties haut-parleurs
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité des pièces sur demande, réparabilité limitée
Compatibilités	Compatible avec la plupart des systèmes audio de voiture
Sécurité	Protection contre les courts-circuits et les surcharges
Informations générales	Idéal pour les passionnés de musique souhaitant améliorer leur système audio

FOIRE AUX QUESTIONS - KAC-PS650D KENWOOD

Quel est le type de produit KENWOOD KAC-PS650D ?

Le KENWOOD KAC-PS650D est un amplificateur de puissance pour automobile.

Quelle est la puissance de sortie de l'amplificateur KENWOOD KAC-PS650D ?

Il offre une puissance de sortie de 650 watts en mode bridgé.

Comment connecter le KENWOOD KAC-PS650D à mon système audio ?

Connectez les fils d'alimentation, de terre et de signal aux bornes appropriées de l'amplificateur, puis reliez les haut-parleurs aux sorties correspondantes.

Pourquoi mon amplificateur KENWOOD KAC-PS650D ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement connectée, que le fusible n'est pas grillé et que le câble de mise à la terre est bien en place.

Mon amplificateur KENWOOD KAC-PS650D chauffe trop. Que faire ?

Assurez-vous que l'amplificateur est bien ventilé et qu'il n'est pas obstrué. Vérifiez également que l'impédance des haut-parleurs est compatible avec l'amplificateur.

Comment régler le niveau de gain sur le KENWOOD KAC-PS650D ?

Utilisez le bouton de gain sur le panneau avant de l'amplificateur pour ajuster le niveau de sortie en fonction de votre source audio.

Y a-t-il des protections intégrées dans le KENWOOD KAC-PS650D ?

Oui, cet amplificateur est équipé de protections contre les courts-circuits, la surchauffe et une alimentation sous-tension.

Puis-je utiliser le KENWOOD KAC-PS650D avec des haut-parleurs de faible impédance ?

Il est recommandé d'utiliser des haut-parleurs avec une impédance d'au moins 2 ohms pour éviter d'endommager l'amplificateur.

Quelle est la taille de l'amplificateur KENWOOD KAC-PS650D ?

Les dimensions de l'amplificateur sont d'environ 22,5 cm de largeur, 24 cm de profondeur et 5,5 cm de hauteur.

Où puis-je trouver le manuel d'utilisation du KENWOOD KAC-PS650D ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de KENWOOD dans la section support.

MODE D'EMPLOI KAC-PS650D KENWOOD

Pour éviter toute blessure et/ou incendie, veillez prendre les précautions suivantes:

• Si vous prolongez un câble de batterie ou de masse, assurez-vous d'utiliser un câble pour automobile ou un câble avec une section de 8 mm² (AWG8) afin d'éviter tous risques de déterioration ou d'endommagement du revêtement des câbles.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.

Pour éviter tout dommage à l'appareil, veuillez prendre les précautions suivantes:

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez aussi les endroits trop poussiéreux et où l'appareil risque d'être éclaboussé.
• Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de l'appareil.
• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de câbles.

Remarque

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood.

Remarque

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

Attention

N'essuyez pas le panneau avec un tissu rugueux ou imbibé de solvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élévation de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférable de l'utiliser après avoir allumé le moteur.

Fonction de protection

L'unité dispose d'une fonction de protection destinée à la protéger ainsi que les haut-parleurs, contre différents dysfonctionnements. Lorsque cette fonction est activée, vous en êtes informé par l'indicateur correspondant. (Cf. page 20.)

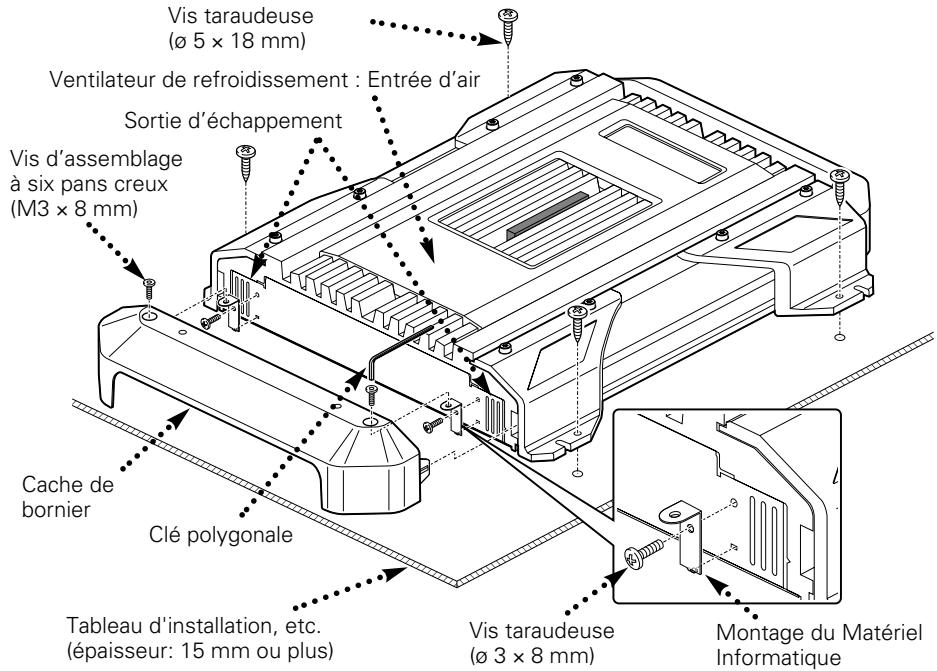

Accessoires

Nom de la pièce	Vue extérieure	Quantité
Vis taraudeuses (ø5 x 18 mm)		4
Cache de bornier		2
Montage du Matériel Informatique		4
Vis d'assemblage à six pans creux (M3 x 8 mm)		4
Vis taraudeuses (ø3 x 8 mm)		4
Clé polygonale		1

1. Mettre en place les accessoires d'installation sur l'unité.

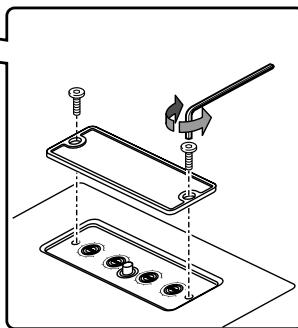

2. Brancher l'unité. 3. Installer la façade du terminal.

Attention

• Ne pas procéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)
• Ne pas recouvrir l'appareil d'une nappe, tapis, etc ; la chaleur qui s'accumulerait risque d'endommager l'appareil.
• Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper aisément. Après l'installation, ne placer aucun objet sur l'appareil.
• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entreront pas en contact avec lui.
• Cet appareil est pourvu de ventilateurs de façon à évacuer une partie de la chaleur produite par les circuits internes. Il est donc indispensable, au moment de l'installation, de veiller à ce que les ouïes d'aération ne soient pas obstruées. En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de l'appareil, une anomalie de fonctionnement peut aisément survenir. Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas d'élément dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de griffes ou d'autres dégâts.
• Ne pas l'installer près du tableau de bord, de la plage d'arrêté ou d'éléments de sécurité de l'airbag.
• Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne génère pas la conduite. Si l'appareil se détache suite à un choc et heure qu'il est un élément de sécurité, il peut occasionner des blessures ou un accident.
• Après installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

L'amplificateur stéréo d'un côté est appelé amplificateur A, tandis que celui de l'autre côté est désigné par la lecture B. L'amplificateur monaural est considéré comme amplificateur SUB (Amplificateur-de haut-parleurs d'extrêmes graves).

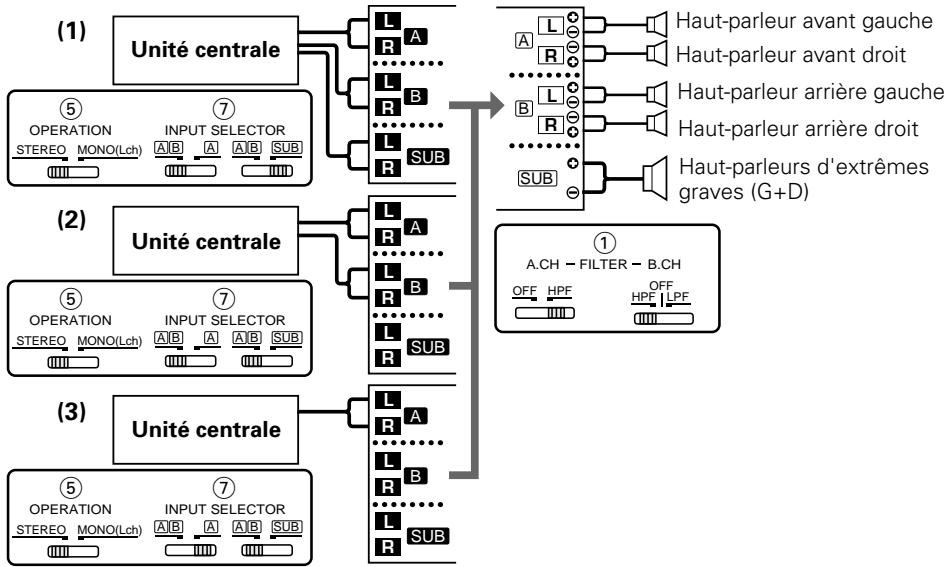

Cet appareil est compatible avec diverses configurations de chaîne, simplement en sélectionnant les positions des commutateurs et les fonctions comme indiqué ci-après.

Un amplificateur de classe D utilise une fréquence inaudible comme impulsion de commutation pour changer la largeur d'impulsion et ce, afin de représenter le signal musical. (P. W. M.: Pulse Width Modulation; La modulation de largeur d'impulsion).

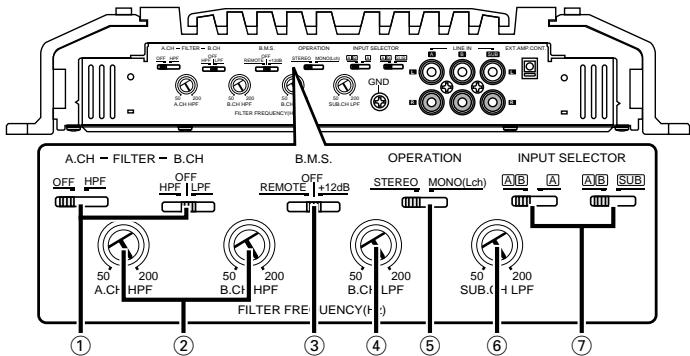

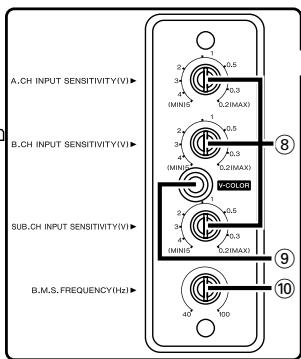

Commande INPUT sensitivity (sensibilité d'entrée) (a. ch/b. ch/sub. CH)

Régler cette commande selon le niveau de pré-sortie de l'unité centrale branchée à cet amplificateur.

La sensibilité des amplificateurs A, B et SUB peut être réglée indépendamment, quelle que soit la position du sélecteur d'entrée.

Remarque

Se référer à la section "Spécifications" du manuel des instructions de l'unité centrale à propos du niveau de pré-sortie.

5 Commutateur operation

Ce commutateur permet de choisir le mode de fonctionnement de l'amplificateur.

Ce réglage est valable pour les amplificateurs A et B à la fois.

- Position STEREO:

C'est la position à utiliser lorsque l'appareil

sert d'amplificateur stéréo.

- Position mono(l):

Seul le signal présent à l'entrée de la voie gauche est amplifié. Utiliser cette position et effectuer les pontages pour disposer d'un amplificateur monaural de plus forte puissance. (Le signal d'entrée droite n'est pas reproduit.)

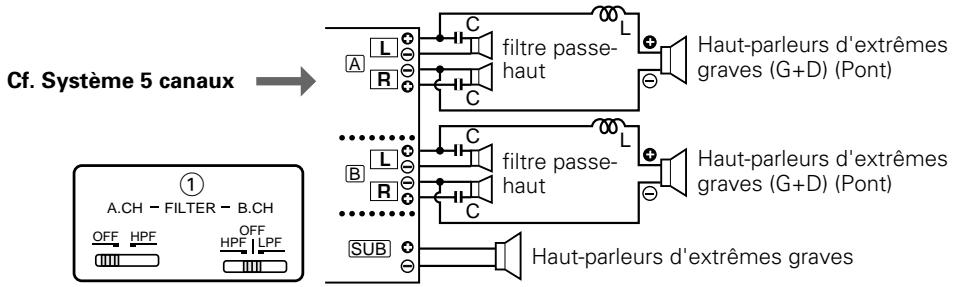

① Commutateur FILTER (a. ch/b. CH)

Ce commutateur permet d'effectuer un filtrage des graves, ou des aigus, appliqués vers les haut-parleurs.

- Position HPF (filtre salle-haut):

Le filtré laisse passer les fréquences supérieures à la fréquence précisée au moyen de la commande HPF FREQUENCY.

- Position OFF:

Le filtre n'agit pas, autrement dit tout le spectre des fréquences est présent en sortie.

- Position LPF (filtre passe-bas): (b. CH seulement)

Le filtre laisse passer les fréquences inférieures à la fréquence précisée au moyen de la commande LPF FREQUENCY. La sortie vers les haut-parleurs devient monaurale (G + D) et le circuit d'accentuation des graves est mis en service.

Cette commande permet de préciser la fréquence de coupure quand le commutateur FILTER est sur la position HPF.

Cette commande permet de préciser la fréquence de coupure quand le commutateur FILTER est sur la position LPF.

Cette commande permet d'ajuster la sortie de la bande de fréquences à partir de cet amplificateur SUB.

7 Commutateur INPUT selector (sélection de l'entrée) (ab/a)

Ce commutateur fait alterner le signal d'entrée vers l'amplificateur B.

- Position AB :

L'entrée pour la borne A est émise depuis l'amplificateur A, tandis que l'entrée pour la borne B est émise depuis l'amplificateur B.

- Position a :

L'entrée pour la borne A est émise depuis les amplificateurs A et B.

Ce commutateur fait alterner le signal d'entrée vers l'amplificateur SUB.

- Position AB :

L'entrée pour les bornes A et B est mixée puis renvoyée par l'amplificateur SUB.

- Position SUB :

L'entrée pour la borne SUB est renvoyée par l'amplificateur SUB.

③ Commutateur b.m.s. (système de contrôle des graves)

Amplification des fréquences graves à partir de la fréquence réglée à l'aide de la commande B. M. S. FREQUENCY. Le B. M. S. ne s'applique qu'à l'amplificateur SUB.

Amplificateur de fréquences graves +12 dB

- Position OFF:

Amplificateur de fréquences graves sur OFF

Commande le B. M. S. à partir de l'unité principale Kenwood. (Cf. page 19.)

10 Commande du b.m.s. frequency

Lorsque l'interrupteur B. M. S. est réglé sur "+12dB REMOTE" la fréquence centrale accentuée est ajustée.

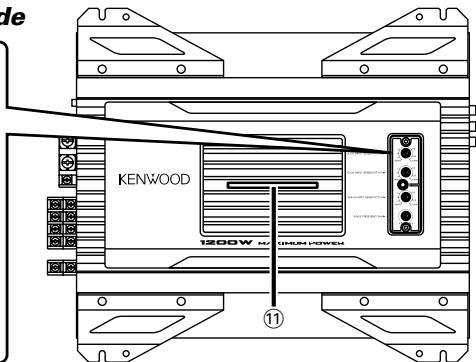

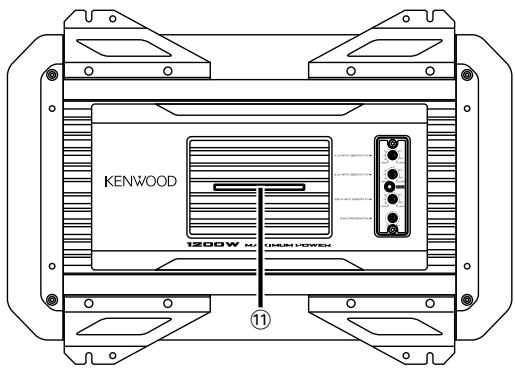

9 Bouton à couleur variable (V-COLOR)

Sélectionner la couleur correspondant à ON pour l'indicateur.

Dès lors que l'on appuie sur le bouton, 7 couleurs fixes ainsi que la couleur variable changent. La couleur ne peut pas être réglée lorsque l'indicateur clignote.

Commande du b. m. s. à partir de l'unité principale kenwood (b. m. s.: système de contrôle des graves)

Lorsque l'interrupteur du B. M. S. est réglé sur la position télécommande, l'intensité et le décalage de fréquence de l'amplificateur de fréquences graves peuvent être commandés à partir de l'unité principale.

Amplificateur de fréquences graves affichage de l'unité configuration principale

“Flat”/“OFF”/“1”	Amplificateur de fréquences graves ETEINT (normal)
“+6”/“1”/“2”	Amplificateur de fréquences graves +6 dB
“+12”/“2”/“3”	Amplificateur de fréquences graves +12 dB
“+18”/“3”/“4”	Amplificateur de fréquences graves +18 dB

Affichage de l'unité principale

Configuration

"Normal"	C'est la valeur compensée.
"Low"	La fréquence centrale est plus BASSE de 20 à 30%.

Remarque

En ce qui concerne la procédure à suivre pour la commande de l'unité principale et la configuration de l'affichage, se référer au chapitre sur l'unité principale du Manuel d'Utilisation. Dans certains cas, "l'amplificateur de fréquences graves +18dB" ou "le décalage de fréquences" ne peut être réglée à partir de l'unité principale.

Indicateur

L'indicateur vous informe de l'état et des dysfonctionnements de l'unité (Fonction de protection).

Lorsque l'appareil fonctionne normalement, la couleur souhaitée peut être sélectionnée grâce au bouton à couleur variable.

La couleur bleue clignote

Au cours du fonctionnement - Lorsque l'interrupteur de l'unité principale/B.M.S. commande le B.M.S.

La couleur jaune clignote

Lorsque la tension électrique est inférieure à 11V.

La raison peut être la suivante :

• La batterie du véhicule est faible.
• La capacité de la batterie est trop basse.
• Le cordon de la batterie est usé.
• Le fil électrique de la batterie est trop court ou trop long et le courant amené est insuffisant.

La couleur violette clignote

Lorsque l'unité est en panne et que l'intensité du courant continu est transmise à la sortie haut-parleur.

Remarque

Eteindre l'appareil puis ôter la protection. Si l'indicateur ne cesse de clignoter, contacter votre revendeur Kenwood.

La couleur rouge clignote

Lorsque l'intérieur de l'unité est en surchauffe.

La couleur verte clignote

• Lorsque le cordon du haut-parleur est en court-circuit.
• Lorsque la sortie haut-parleur est en contact avec la terre du véhicule.

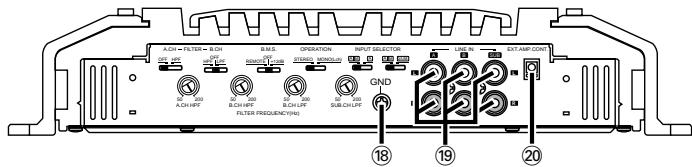

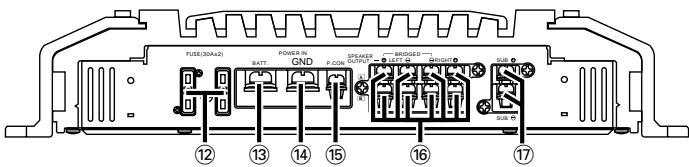

Noms des terminaux

Fusible (30A× 2) Borne BATT (alimentation) 14 Borne GND (masse) 16 Bornes A/B SPEAKER OUTPUT de l'amplificateur

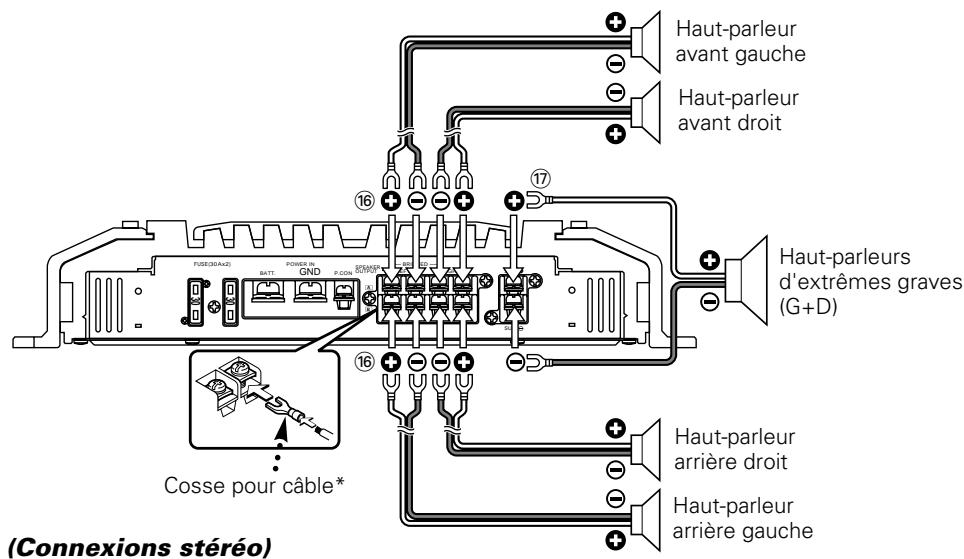

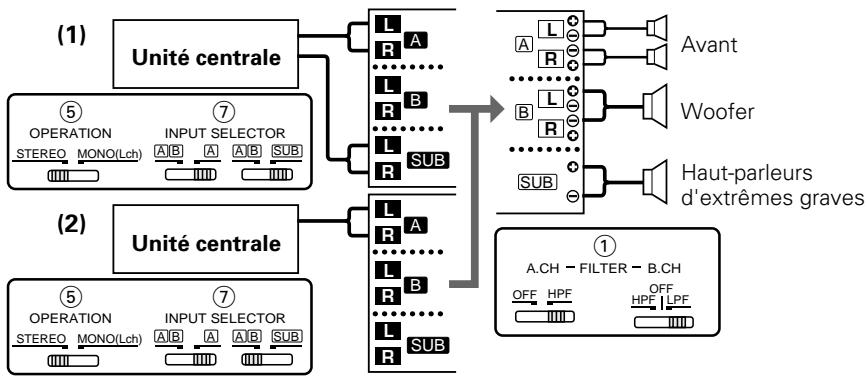

• Connexions stéréo:

Pour utiliser l'appareil comme amplificateur stéreo, des connections stéreo doivent être utilisées. Les haut-parleurs à connecter doivent avoir une impédance de 2 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 2 ohms ou supérieure pour chaque canal. - Connexions en pont:

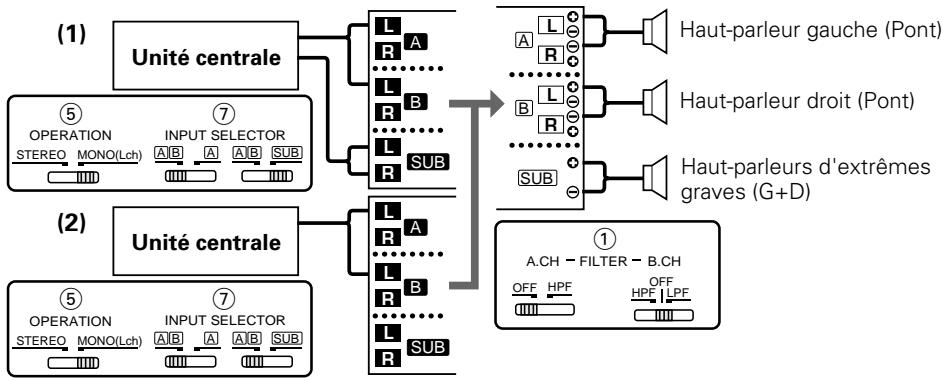

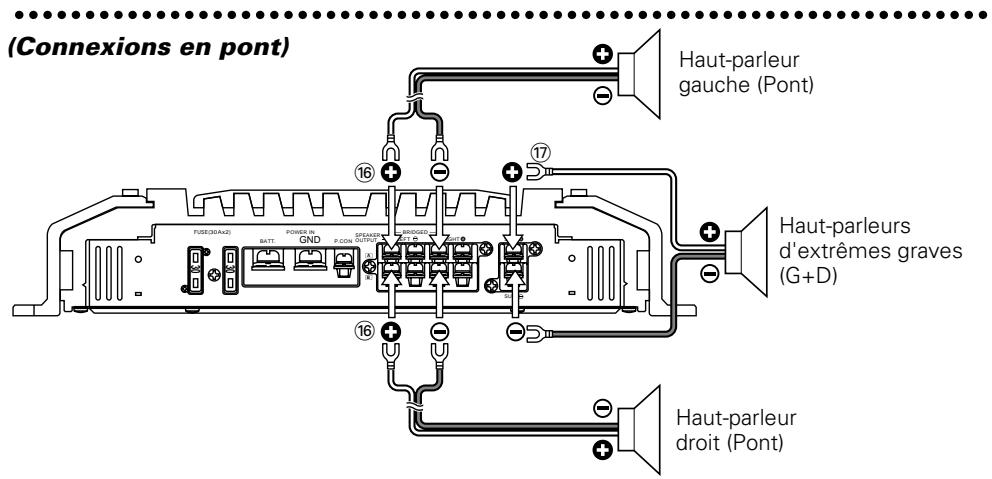

Pour l'utilisation de l'appareil comme amplificateur monophonique à haute puissance de sortie, des connections en pont doivent être utilisées. (Faire les connexions aux bornes SPEAKER OUTPUT du canal gauche (LEFT) ⊙ et du canal droit (RIGHT) ⊙.)

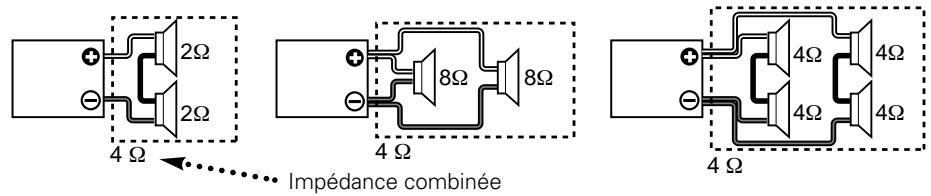

Les haut-parleurs à connecter doivent avoir une impédance de 4 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 4 ohms ou supérieure.

Attention

La puissance admissible par les haut-parleurs doit être au moins égale à la puissance sortant de l'amplificateur. Dans le cas contraire, une anomalie de fonctionnement peut survenir.

Borne SUB SPEAKER OUTPUT

Cet appareil étant conçu pour fonctionner avec une impédance de charge de 2 Ohms, tout haut-parleur dont l'impédance est égale ou supérieure à 2 Ohms peut être branché sur ces prises.

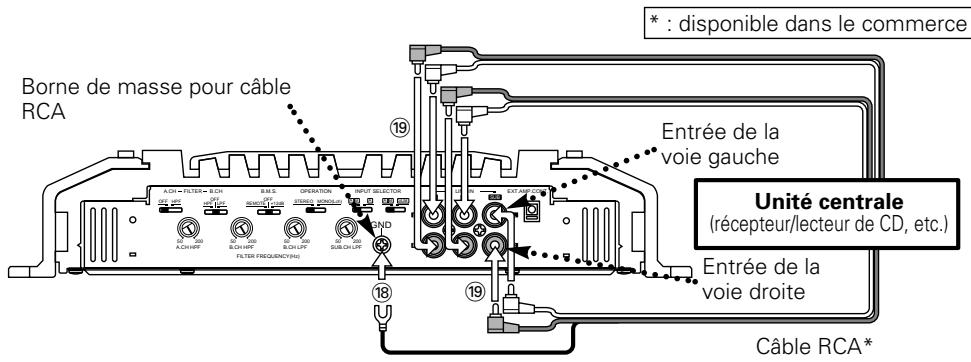

Borne de masse pour câble RCA (GND)

Si on utilise une cable RCA muni d'un fil de masse, relier le fil de masse à cette borne.

19 Borne entrée de ligne Amplificateur A/B/SUB 15 Borne P. CON (fil de commande d'alimentation)

Commande l'unité ON/OFF.

Remarque

Commande l'unité d'alimentation. Assurez-vous de le connecter à l'ensemble des différents systèmes. 20 Borne EXT. AMP. CONT. (Contrôle de l'amplificateur extérieur)

Commande le BMS. Seuls les modèles d'unités principales Kenwood vendus au cours de 1999 ou après cette date et disposant d'un cable "EXT. CONT."/ "EXT. AMP. CONT." peuvent être utilisés. En outre, 3 amplificateurs de puissance peuvent fonctionner simultanément.

Remarque

Dans certains cas, l'appareil peut ne pas fonctionner en raison du type ou de la longueur du câble électrique.

Etant donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi.

1. Retirer la clé de contact et débrancher la borne négative - de la batterie pour éviter les court-circuits.
2. Réglerez l'appareil en fonction de l'utilisation désirée.
3. Raccorder les câbles d'entrée et de sortie de l'appareil.
4. Raccorder les câbles de haut-parleur.
5. Relier, dans l'ordre, le câble d'alimentation, le câble de commande d'alimentation et le câble de masse.
6. Monter l'appareil dans la voiture.
7. Raccorder la borne négative - de la batterie.

Attention

• En cas d'anomalie, mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.
• Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.
• Si le fusible saute, vérifier si les câbles ne sont pas court-circuités, et replacer le fusible par un autre fusible de même capacité nominale.
• Vérifier qu'aucun câble ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retirer les capuchons des câbles ou connecteurs non raccordés afin d’éviter tout court-circuit.
• Raccorder séparément les câbles de haut-parleur aux connecteurs de haut-parleur appropriés. La mise en commun du câble négatif d'un haut-parleur ou des fils de masse des haut-parleurs à la carrosserie métallique de la voiture pourrait rendre l'appareil inopérant.
• Après l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

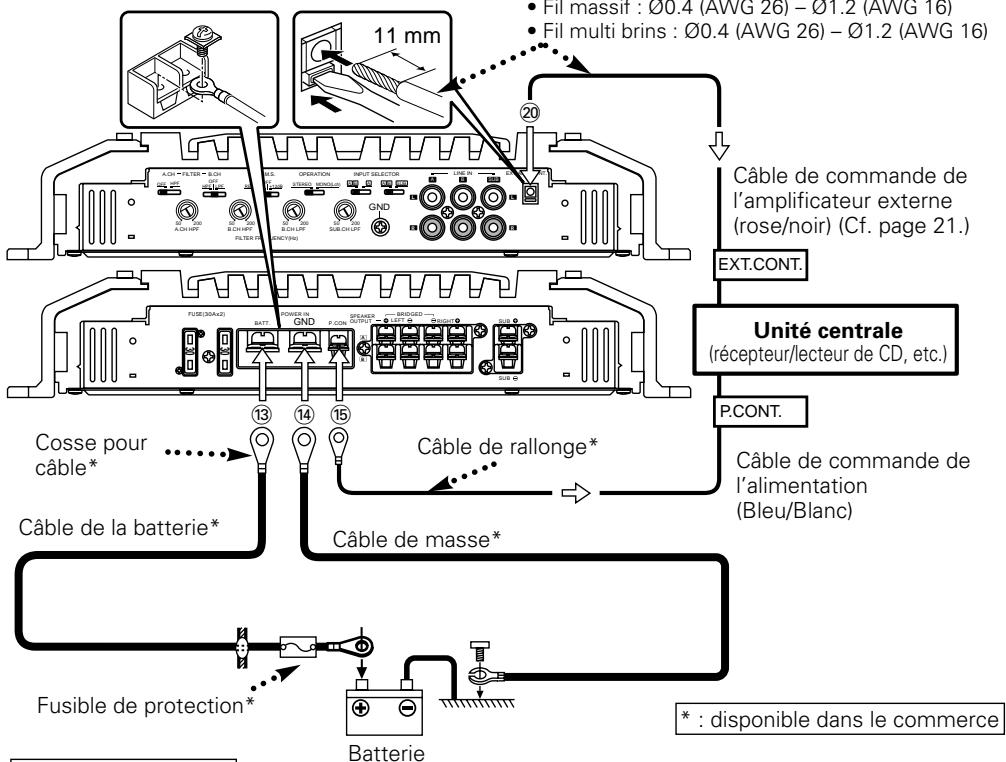

Connexion du câble d'alimentation

Diamètre du fil électrique

• Fil massif : Ø0.4 (AWG 26) - Ø1.2 (AWG 16)
• Fil multibrins: Ø0.4 (AWG 26) - Ø1.2 (AWG 16)

Averagement

Pour éviter tout incendie dû à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.

Câblage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncter etc.
• Si un grésillement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie. Utiliser un passe-câble de manière que le cordon ne soit pas en contact avec le tableau.
• Relier les fils de masse à une partie métallique du chassis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés.
• Assurez-vous de mettre en place un fusible protégeant le cordon d'alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (inflammable) dont l'intensité sera supérieure au pouvoir de coupure du fusible de l'unité. (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 8 mm² (AWG 8).)
• Lorsque plus d'un amplificateur de puissance doit être utilisés, utiliser un câble de câblage d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

Borne EXT. AMP. CONT. (contrôle de l'amplificateur extérieur) 20

1. Dénuder le fil électrique sur une longueur de 11 mm à partir de la fin.
2. Tout en appuyant sur le verrou, appuyer sur la touche de détachement à l'aide d'un tournevis pour écrous à fente, puis insérer le fil électrique.

Sélection des haut-parleurs

• La puissance d'entrée nominale des haut-parleurs qui sont connectées doit être supérieure à la puissance de sortie maximum (en Watts) de l'amplificateur. L'utilisation d'haut-parleurs dont la puissance d'entrée nominale est inférieure à la puissance de sortie de l'amplificateur entraînera l'émission de fumée, ainsi que des dommages.
• L'impédance des haut-parleurs qui sont connectées doivent être de minimum 2Ω (pour les connexions stéréo, amplificateur SUB) ou de minimum 4Ω (pour des connexions pontées). Lorsque plus d'un jeu d'haut-parleurs doit être utilisé, calculer l'impédance combinée des haut-parleurs qui sont nécessite connecter ensuite les haut-parleurs appropriées à l'amplificateur.

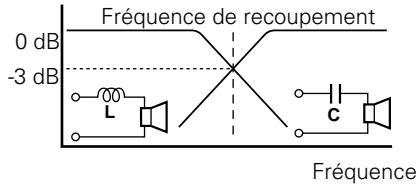

Principe du tri-mode

Méthode de division de la bande des basses fréquences au moyen d'une bobine et d'un condensateur... dans le cas d'une pente de 6 dB/oct.

Bobine (L): Elle laisse passer les fréquences graves mais bloque les fréquences aigües (filtre passe-bas).

Condensateur (C): Il laisse passer les fréquences aiguës mais bloque les fréquences graves (filtre passe-haut).

$$ C = \frac {1 5 9 0 0 0}{f c \times R} (\mu F) $$

fc = Fréquence de recoupement (Hz) R = Impédance du haut-parleur (Ω)

$$ \mathrm {L} = \frac {1 5 9 \times \mathrm {R}}{\mathrm {f c}} (\mathrm {m H}) $$

Cas où il faut étabir la fréquence de transition à 120Hz en utilisant des haut-parleurs ayant une impédance de 4 ohms.

Se procurer dans le commerce la bobine et le condensateur représentant des caractéristiques aussi proches que possible des valeurs calculées. Dans ce cas, le condensateur doit avoir une capacité aussi proche que possible de 331,25 (μF), et la bobine une capacité aussi proche que possible de 5,3 (mH).

Attention

• Si l'on désire connecter en pont un haut-parleur, l'impédance du haut-parleur ne devra pas être inférieure à 4 ohms. Le branchement d'un haut-parleur dont l'impédance est inférieure à 4 Ohms peut endommager l'appareil.
• S'assurer de connecter des condensateurs aux haut-parleurs qui recevront des hautes fréquences. Sinon, une diminution de l'impédance combinée avec le subwoofer va se produire.
• Vérifier si la tension de tenue et les données limites de courant des condensateurs (C) et bobines (L) sont suffisantes.

Guide de dépannage

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons. (Pas de son d'un côté)	• Les cables d'entrée (ou de sortie) sont débranchés. • Le circuit de protection peut être actionné.	• Brancher les cables d'entrée (ou de sortie). • Vérifier les raccordements en se reportant au paragraph "Indicateur". • Remplacez le fuse et utilisez un niveau de volume plus faible. • Àprous avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le fuse.
(Fusible grillé)	• Le volume est trop fort. • Les fils de raccordement d'enceinte sont en court-circuit.
Niveau de sortie trop faible. (ou trop fort)	La commande de réglage de la sensibilité d'entrée n'est pas aménée sur la bonne position.	Faire le réglage correctement en se reportant aux indications données en "Contrôles".
La qualité sonore est manuvaïse. (Le son est distordu.)	• Les cables de haut-parleur ont été raccordés en inversant la polarité ⊙/⊙. • Un cable de haut-parleur est pincé par une vis dans le châssis de la voiture. • Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des cables. • Rebrancher le cable de haut-parleur en évitant tout pincement • Positionner les commutateurs en tenant compte des indications fournies aux paragraphs "Examples de système".
Le contrôle de l'amplificateur externe (B.M.S.) ne fonctionnera pas.	• La configuration de l'interrupteur du B.M.S. est incorrecte. • Le cordon du contrôle de l'amplificateur extérieur s'est relaché.	• Le commutateur B.M.S. est mis sur "REMOTE". • Vérifiez que le cordon du contrôle de l'amplificateur extérieur est connecté correctement.

Section audio

Puissance de sortie max

Mode 5 canaux. 160 W x 4 (4 Ω) + 300 W x 1 (4 Ω)

Mode 3 canaux. 240W× 2(4) + 320W× 1(2)

Puissance de sortie nominale (+B = 12,0V)

Mode 5 canaux (4 Ω). 40 W × 4 + 130 W × 1

(20 Hz - 20 kHz, 0,05 % D. H. T) + (20 Hz - 200 Hz, 0,5 % D. H. T)

(2 Ω). 60 W × 4 (1 kHz, 0,5 % D. H. T) + 200 W × 1 (100 Hz, 0,8 % D. H. T)

Mode 3 canaux (4 Ω). 120 W × 2 (1 kHz, 0,5 % D. H. T) + 130 W × 1 (100 Hz, 0,5 % D. H. T)

Puissance de sortie nominale (+B = 14,4V)

Mode 5 canaux (4 Ω). 60 W x 4 + 200 W x 1

(20 Hz - 20 kHz, 0,05 % D.H.T) + (20 Hz - 200 Hz, 0,5 % D.H.T)

(4Ω) (DIN45324, +B=14,4 V) 60 W × 4 + 200 W × 1

(2Ω).80 W × 4 (1 kHz, 0.5 % D. H. T) + 300 W × 1 (100 Hz, 0.8 % D. H. T)

Mode 3 canaux (4 Ω). 160 W × 2 (1 kHz, 0,5 % D. H. T) + 200 W × 1 (100 Hz, 0,5 % D. H. T)

Réponse en fréquence (+0, -3 dB) (A, B canaux) 5 Hz - 70 kHz

(SUB canal) 15 Hz - 200 kHz

Distorsion harmonique totale (puissance nominale)* (A, B canaux) 0,006 % (1 kHz)

(SUB canal) 0,2% (100 Hz)

Sensibilité (Max) 0,2 V (puissance nominale)

(Min) 5,0 V (puissance nominale)

Rapport signal/bruit (A, B canaux) 105 dB

(SUB canal) 100 dB

Impédance d'entrée : 10 kΩ

Fréquence du filtre passe-haut (12 dB/oct.) (A, B canaux) 50 - 200 Hz (Variable)

Fréquence du filtre passe-bas (24 dB/oct.) (B, SUB canaux) 50 - 200 Hz (Variable)

Fréquence de coupure du filtre infrasonore (24 dB/oct.) (SUB canal) 15 Hz

B. M. S. (40 - 100 Hz : variable) (SUB canal) ETEINT / +6 / +12 / +18 dB

Sensibilité minimale, à travers le filtrage passe-bas (30 kHz)

Générales

Tension de fonctionnement 14,4 V (11 - 16 V possibles)

Consommation $(+B = 12,0V,4\Omega,10\% D.H.T.).53A

Dimensions (1× h× p) 283x58x350mm
