KAC-PS520 - Amplificateur de voiture KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de voiture 2 canaux
Marque	KENWOOD
Modèle	KAC-PS520
Dimensions (L x H x P)	283 x 58 x 350 mm
Alimentation	12 V CC (11-16 V possibles), masse négative
Puissance de sortie max.	500 W x 2 (4 Ω) / 1000 W x 1 (ponté)
Puissance nominale (14,4 V)	125 W x 2 (4 Ω, 20 Hz-20 kHz, 0,05% DHT) / 250 W x 2 (2 Ω) / 500 W x 1 (ponté 4 Ω)
Réponse en fréquence	5 Hz - 100 kHz (+0, -3 dB)
Distorsion harmonique totale	0,006% (1 kHz, à puissance nominale)
Rapport signal/bruit	105 dB
Impédance d'entrée	10 kΩ
Sensibilité d'entrée	0,2 V (min.) à 5,0 V (max.)
Filtre passe-bas	18 dB/oct., 50-200 Hz variable
Filtre passe-haut	12 dB/oct., 50-200 Hz variable
Filtre infrasonore	24 dB/oct., 15 Hz
B.M.S. (Système de Contrôle des Graves)	OFF / +6 / +12 / +18 dB, 40-100 Hz variable
Consommation	37 A (à 12 V, 4 Ω, 10% DHT)
Fusible	30 A x 2
Fonctions de protection	Surchauffe, court-circuit, sous-tension, défaut DC
Nettoyage	Chiffon doux et sec ; éviter solvants
Accessoires fournis	Vis, caches, clé polygonale, etc.

FOIRE AUX QUESTIONS - KAC-PS520 KENWOOD

Comment régler la sensibilité d'entrée (INPUT SENSITIVITY) ?

Utilisez la commande INPUT SENSITIVITY selon le niveau de pré-sortie de l'unité centrale. Réglez-la entre 0,2 V (min.) et 5,0 V (max.) pour adapter le signal d'entrée.

Que signifient les couleurs clignotantes de l'indicateur ?

Bleu : fonctionnement normal avec B.M.S. commandé. Jaune : tension inférieure à 11 V (batterie faible). Violet : défaut DC (contacter le revendeur). Rouge : surchauffe. Vert : court-circuit haut-parleur ou masse.

Comment utiliser le mode ponté (bridgé) ?

Placez le commutateur OPERATION sur MONO(L) et connectez le haut-parleur entre les bornes LEFT (+) et RIGHT (-). L'impédance doit être ≥ 4 Ω.

Quelle est la fonction du commutateur B.M.S. ?

Le B.M.S. (Bass Management System) amplifie les fréquences graves. Il peut être réglé sur OFF, +6 dB, +12 dB, ou commandé à distance via l'unité principale (REMOTE).

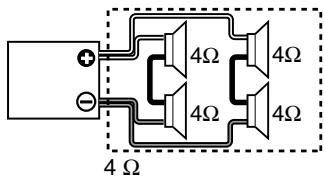

Puis-je connecter plusieurs haut-parleurs sur un canal ?

Oui, mais l'impédance combinée doit être ≥ 2 Ω en stéréo et ≥ 4 Ω en ponté. Calculez l'impédance totale avant connexion.

Comment installer l'amplificateur correctement ?

Fixez-le fermement dans un endroit aéré, à l'abri de la chaleur, de l'humidité et de la poussière. Ne pas obstruer les ouïes de ventilation. Débranchez la batterie avant l'installation.

Que faire si le fusible saute ?

Coupez l'alimentation, vérifiez les câbles pour court-circuit, puis remplacez le fusible par un neuf de même valeur (30 A). Si le problème persiste, consultez un revendeur.

Comment nettoyer l'amplificateur ?

Éteignez l'appareil et essuyez la surface avec un chiffon doux et sec. N'utilisez pas de solvants comme de l'alcool ou du diluant, qui pourraient rayer ou abîmer le panneau.

Qu'est-ce que le filtre infrasonore (INFRASONIC FILTER) ?

Lorsqu'il est activé (ON), il supprime les fréquences graves inférieures à 15 Hz (24 dB/oct.) pour améliorer la restitution sonore et protéger les haut-parleurs.

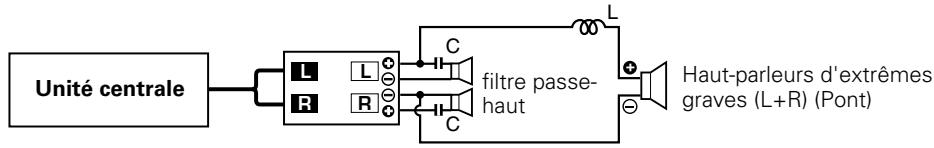

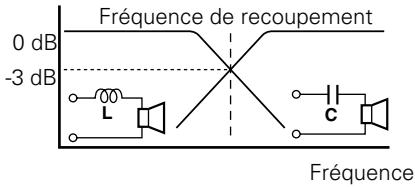

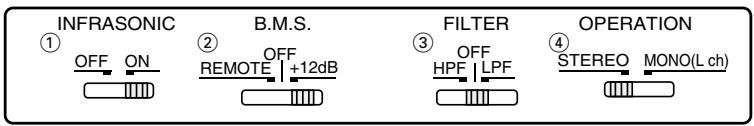

Comment utiliser la fonction Tri-mode ?

Le Tri-mode permet de connecter des haut-parleurs large bande et un subwoofer sur un même canal. Utilisez une self (filtre passe-bas) pour le subwoofer et un condensateur (filtre passe-haut) pour les haut-parleurs. Calculez les valeurs avec les formules : C (µF) = 159000 / (fc × R) et L (mH) = (159 × R) / fc.

MODE D'EMPLOI KAC-PS520 KENWOOD

Pour éviter toute blessure et/ou incendie, veillez prendre les précautions suivantes:

• Si vous prolongez un cable de batterie ou de masse, assurez vous d'utiliser un cable pour automobile ou un cable avec une section de 8 mm² (AWG8) afin d'eviter tous risques de détérioration ou d'endommagement du revêtement des cables.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques ( comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immeditatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevé pour provoquer des brûlures.

ATTENTION

Pour éviter tout dommage à l'appareil, veuilles prendre les précautions suivantes:

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Evitez aussi les endroits trop poussièreux et où l'appareil risque d'être éclaboussé.
• Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre apparéil.
• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de cables.

REMARQUE

• Si vous rencontres des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Si I'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood.

REMARQUE

Cet apparéil numérique de la classe B est conforme à la morte NMB-003 du Canada.

Nettoyage de I'appareil

Si la surface de l'appareil sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir eteint I'appareil.

ATTENTION

N'essuyez pas le panneau avec un tissu rugueux ou impregné de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élevation de la batterie

Lorsque I'unité est utilisé avec l'ACC sur ON, sans que le moteur ne soit allumé, cela decharge la batterie. Il est préféable de l'utiliser après avoir allumé le moteur.

Fonction de protection

L'unité dispose d'une fonction de protection destinée à la protégger ainsi que les haut-parleurs, contre différents dysfonctionnements. Lorsque cette fonction est activée, vous en étés informé par l'indicateur correspondant. (Cf. page 17.)

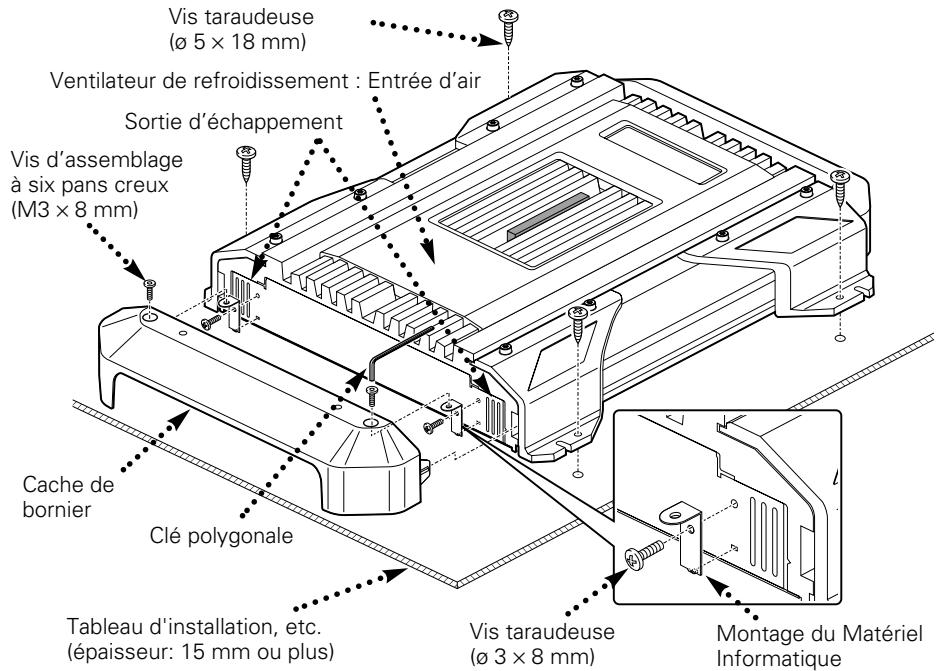

Accessoires

Nom de la pièce	Vue extérieure	Quantité
Vis taraudeuses (ø5 x 18 mm)		4
Cache de bornier		2
Montage du Matériel Informatique		4
Vis d'assemblage à six pans creux (M3 x 8 mm)		4
Vis taraudeuses (ø3 x 8 mm)		4
Clé polygonale		1

1. Mettre en place les accessoires d'installation sur l'unité.
2. Brancher l'unité.
   3.Installer la façade du terminal.

ATTENTION

• Ne pas procéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du vehicule peut être génée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)
• Ne pas recouvrir l'appareil d'une nappe, tapis, etc; la chaleur qui s'accumulerait risque d'endommager l'appareil.
• Installer cet apparéil à un emplacement tel que la chaleur puisse se dissiper aisément. Àpès l'installation, ne placer aucum objet sur l' apparéil.
• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'enteront pas en contact avec lui.
• Cet apparéil est pourvu de ventilateurs de façon à evacuer une partie de la chaleur produit par les circuits internes. Il est donc indispensable, au moment de l'installation, de veiller à ce que les ouaés d'aération ne soient pas obstruées. En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de l' apparéil, une anomalie de fonctionnement peut aisément survenir.
  Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le vehicule, vérifier s'il n'y a pas d'objet dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de cables, et faire attention de ne pas faire de griffes ou d'autres dégats.
• Ne pas l'installer pres du tableau de bord, de la plage arrêté ou d'éléments de sécurité de l'airbag.
• Lors de l'installation dans un vehicule, l'appareil doit être fermement fixé à un endroit ou il ne généra pas la conduite. Si l'appareil se détache suite à un chocol et heures qu'il qu'un ou un élément de sécurité, il peut occasionner des blessures ou un accident.
• Àprous installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

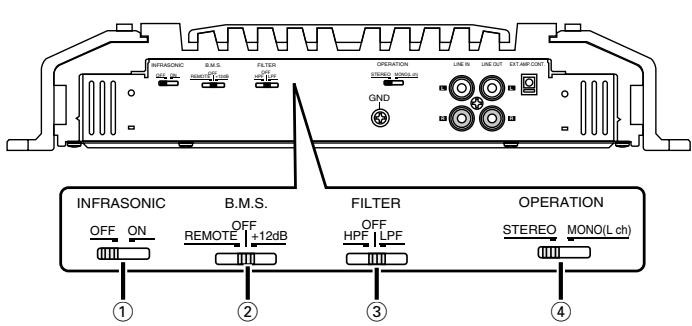

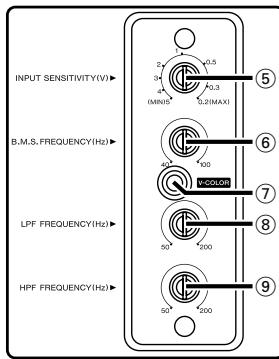

⑤ Commande INPUT SENSITIVITY (sensibilité d'entrée)

Régler cette commande selon le niveau de pré-sortie de l'unité centrale branché à cet amplificateur.

REMARQUE

Se référer à la section "Spcifications" du manuel des instructions de l'unité centrale à propos du niveau de pré-sortie.

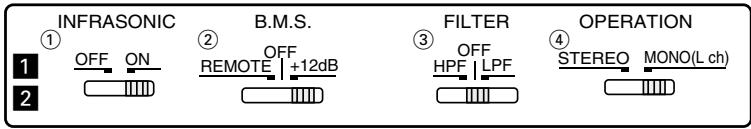

④ Commutateur OPERATION

Ce commutateur permet deCHOISIR le mode de fonctionnement de I'amplificateur.

- Position STEREO:

Les signaux d'entrée droite et gauche sont amplifiés séparément. C'est la position à utiliser lorsque l'appareil sert d'amplificateur stéreo.

- Position MONO(L):

Seul le signal présente à l'entrée de la voie gauche est amplifié. Utiliser cette position et effectuer les pontages pour disposer d'un amplificateur monaural de plus forte puissance. (Le signal d'entrée droite n'est pas reproduit.)

③ Commutateur FILTER

Ce commutateur permet d'effectuer un filtrage des graves, ou des aigus, appliqués vers les haut-parleurs.

- Position HPF (Filtre salle-haut):

Le filtré laisse passer les fréquences supérieures à la fréquence précisé au moyen de la commande HPF FREQUENCY.

- Position OFF:

Le filtr n'agit pas, autrement dit tout le spectre des fréquences estprésent en sortie.

- Position LPF (Filtre salle-bas):

Le filtré laisse passer les fréquences inférieures à la fréquence précisé au moyen de la commande LPF FREQUENCY. La sortie vers les haut-parleurs devient

monaurale (G + D) et le circuit d'accentuation des graves est mis en service.

⑨Commande HPF FREQUENCY

Cette commande permet de préciser la fréquence de coupure quand le commutateur FILTER est sur la position HPF.

⑧ Commande LPF FREQUENCY

Cette commande permet de préciser la fréquence de coupure quand le commutateur FILTER est sur la position LPF.

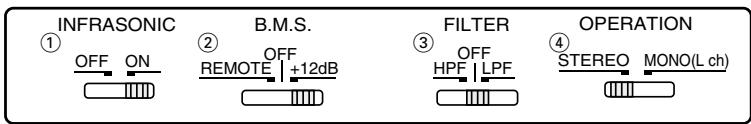

① Commutateur INFRASONIC FILTER

Lorsque ce commutateur est sur la position ON, les fréquences graves inaudibles sont supprimées de manière à améliorer la restitution des fréquences du spectre audible.

② Commutateur B.M.S. (Système de Contrôle des Graves)

Amplification des fréquences graves à partir de la fréquence régée à l'aide de la commande B.M.S. FREQUENCY.

- Position +12:

Amplificateur de fréquences graves +12 dB

- Position OFF:

Amplificateur de fréquences graves sur OFF

Commande le B.M.S. à partir l'unité principale Kenwood. (Cf. page 17.)

^6 Commande du B.M.S. FREQUENCY

Lorsque I'interrupteur B.M.S. est regle sur " +12dB'' REMOTE" la frquence centrale accentuee est ajustee.

⑦ Bouton a couleur variable (V-COLOR)

Selectionner la couleur correspondant à ON pour l'indicateur.

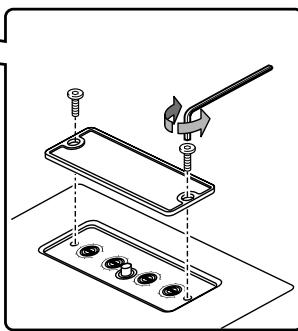

Pour enlever la façon

Dès lors que l'on appuie sur le bouton, 7 couleurs fixes ainsi que la couleur variable changent.

La couleur ne peut pas etre reglee lorsque I'indicateur clignote.

Commande du B.M.S. à partir de l'unité principale Kenwood

(B.M.S.: Système de Contrôle des Graves)

Lorsque I'interrupteur du B.M.S. est regle sur la position telécommande, l'intensité et le décalage de fréquence de l'amplificateur de fréquences graves peuvent être commandés à partir de l'unité principale.

- Amplificateur de fréquences graves

Affichage de l'unité Configuration principale

“Flat”/“OFF”/“1”	Amplificateur de fréquences graves ETEINT (normal)
“+6”/“1”/“2”	Amplificateur de fréquences graves +6 dB
“+12”/“2”/“3”	Amplificateur de fréquences graves +12 dB
“+18”/“3”/“4”	Amplificateur de fréquences graves +18 dB

- Décalage de fréquence

Affichage de l'unité principal Configuration

“Normal”	C'est la valeur compensée.
“Low”	La fréquence centrale est plus BASSE de 20 à 30%.

REMARQUE

En ce qui concerne la procédure à suivre pour la commande de l'unité principale et la configuration de l'affichage, se référer au chapitre sur l'unité principale du Manuel d'Utilisation.

Dans certains cas, "l'amplificateur de fréquences graves +18dB" ou "le décalage de fréquences" ne peut être réglé à partir de l'unité principale.

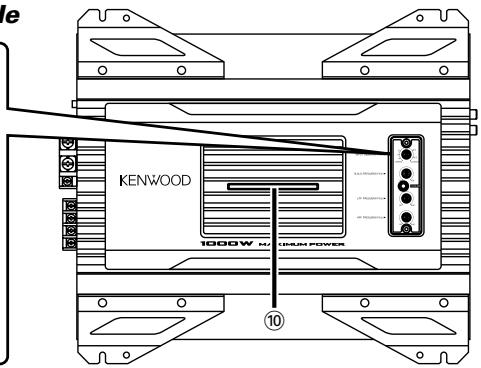

Indicateur10

L'indicateur vous informe de l'etat et des dysfonctionnements de I'unité (Fonction de protection).

- Lorsque l'appareil est sur ON ou que la couleur change, le fonctionnement est correct.

Lorsque l'appareil fonctionne normalement La couleur souhaitation peut etre selectionnee grace au bouton a couleur variable.

La couleur bleue clignote

-Au cours du fonctionnement
Lorsque l'interrupteur de l'unité principale/B.M.S. commande le B.M.S.

La couleur jaune clignote

Lorsque la tension électrique est inférieure à 11V.

REMARQUE

La raison peut etre la suivante :

• La batterie du vehicule est faible.
• La capacité de la batterie est trop bajo.
• Le cordon de la batterie est usé.
• Le fil électriche de la batterie est trop court ou trop long et le courant amné est insuffisant.

- La couleur violette clignote

Lorsque l'unité est en panne et que l'intensité du courant continu est transmise à la sortie haut-parleur.

REMARQUE

Eteindre l'appareil puis oter la protection. Si I'indicateur ne cette de clignoter, contacter voire revendeur Kenwood.

La couleur rouge clignote

Lorsque l'intérieur de l'unité est en surchauffe.

La couleur verte clignote

• Lorsque le cordon du haut-parleur est en court-circuit.
• Lorsque la sortie haut-parleur est en contact avec la terre du vehicule.

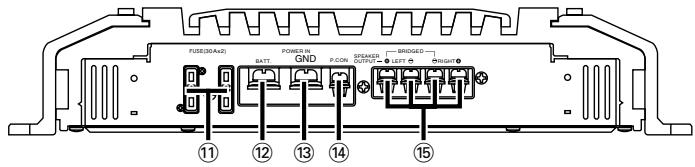

Noms des terminaux

⑪ FUSIBLE (30 A × 2)
⑫ Borne BATT (alimentation)
Borne GND (masse)
15 Bornes SPEAKER OUTPUT

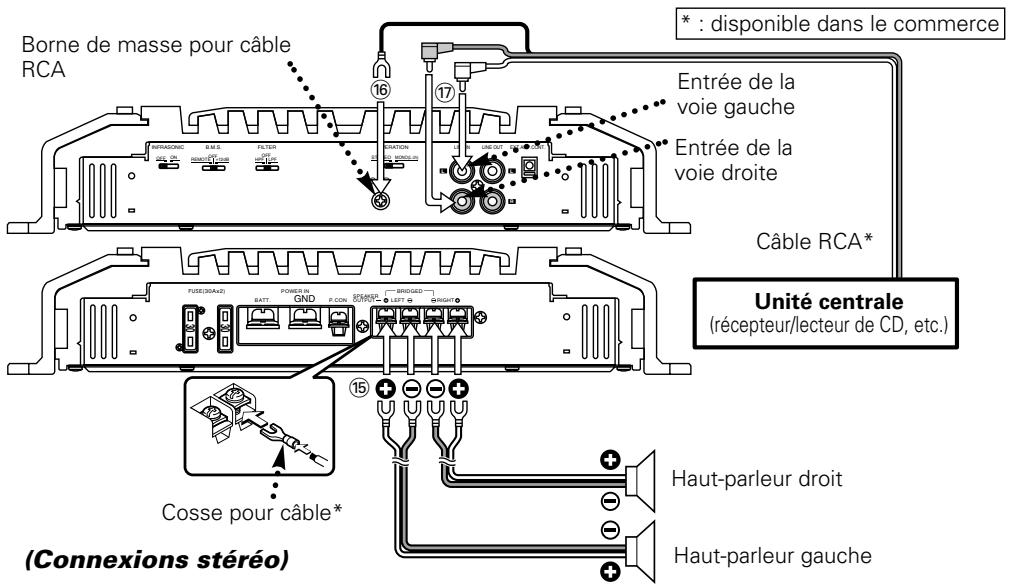

• Connexions stéreo:

Pour utiliser l'appareil comme amplificateur stéreo, des connecti stéreo doivent être utilisées.

Les haut-parleurs à connecter doivent avoir une impédance de 2 ohms ou supérieure. Lorsque plusieurs hautparleurs doivent être connectés, s'assurer que l'impédance combinée soit de 2 ohms ou supérieure pour chaque canal.

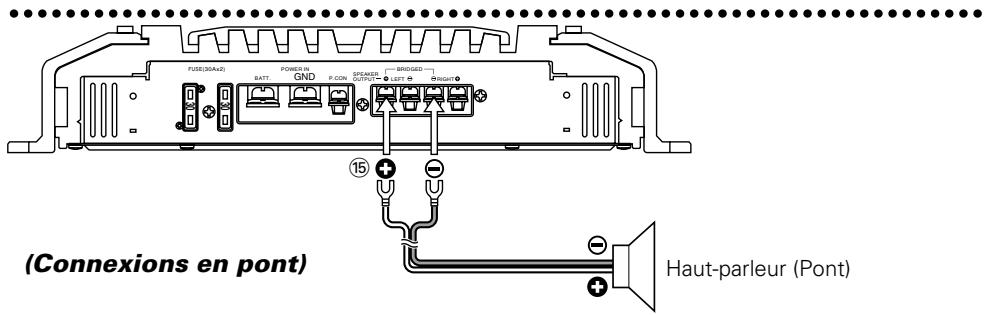

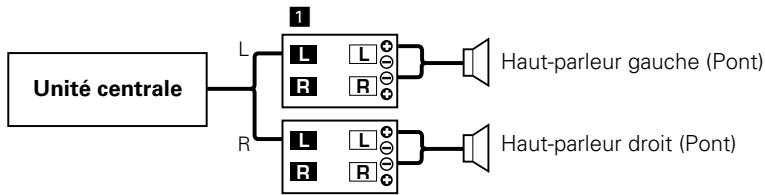

• Connexions en pont:

Pour l'utilisation de l'appareil comme amplificateur monophonique à haute puissance de sortie, des connections en pont doivent être utilisées. (Faire les connexions aux bornes SPEAKER OUTPUT du canal gauche (LEFT) ⊙ et du canal droit (RIGHT) ⊙.)

Les haut-parleurs à connecter doivent avoir une impédance de 4 ohms ou supérieure. Lorsque plusieurs hautparleurs doivent être connectés, s'assurer que l'impédance combinée soit de 4 ohms ou supérieure.

ATTENTION

La puissance admissible par les haut-parleurs doit etre au moins égale à la puissance de sortie de l'amplificateur. Dans le cas contraire, une anomalie de fonctionnement peut survenir.

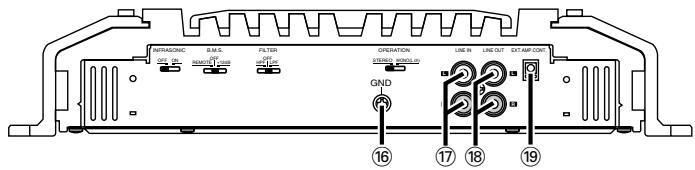

Borne de masse pour cable RCA (GND)

Si on utilise une cable RCA muni d'un fil de masse, relier le fil de masse à cetteborne.

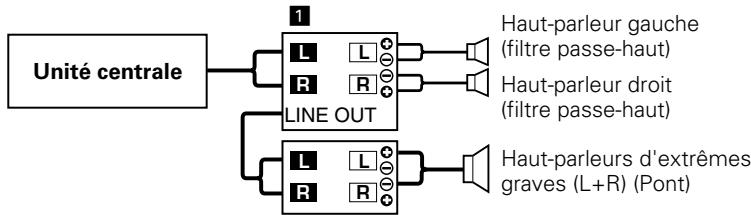

⑦ Borne d'entree de ligne(LINE IN)
18 Sortie de ligne(LINE OUT)

Le signal entrant du terminal d'entrée de ligne constitue la sortie.

14 Borne P.CON (fil de commande d'alimentation)

Commande l'unité ON/OFF.

REMARQUE

Commande l'unité d'alimentation. Assurez-vous de le connecter à l'ensemble des différents systèmes.

19 Borne EXT.AMP.CONT. (Contrôle de l'amplificateur extérieur)

Commande le B.M.S. Seuls les modèles d'unités principales Kenwood vendus au cours de 1999 ou après cette date et disposant d'un cable "EXT.CONT."/ "EXT.AMP.CONT." peuvent être utilisés. En outre, 3 amplificateurs de puissance peuvent fonctionner simultanément.

REMARQUE

Dans certains cas, l'appareil peut ne pas fonctionner en raison du type ou de la longueur du cable electrique.

Procedure d'installation

Etant donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi.

1. Retirer la clé de contact et débrancher la borne négative de la batterie pour éviter les court-circuits.
2. Régler l'appareil en fonction de l'utilisation désirée.
3. Raccorder les cables d'entrée et de sortie de l'appareil.
4. Raccorder les câbles de haut-parleur.
5. Relier, dans l'ordre, le cable d'alimentation, le cable de commande d'alimentation et le cable de masse.
6. Monter l'appareil dans la voiture.
7. Raccorder la borne négative de la batterie.

ATTENTION

• En cas d'anomalie,mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.
• Veiller àmettre l'appareil hors tension avant de changer la position des commutateurs.
• Si le fusible saute, vérifier si les cables ne sont pas court-circuités, et replacer le fusible par un autre fusible de même capacité nominale.
• Vérifier qu'aucun cable ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retarder les capuchons des cables ou connecteurs non raccordés afin d'éviter tout courtcircuit.
• Raccorder séparément les cables de haut-parleur aux connecteurs de haut-parleur appropriés. La mise en commun du cable négatif d'un haut-parleur ou des fils de masse des haut-parleurs à la carrosserie métallique de la voiture pourrait rendre l'appareil inopérant.
• Àprous l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

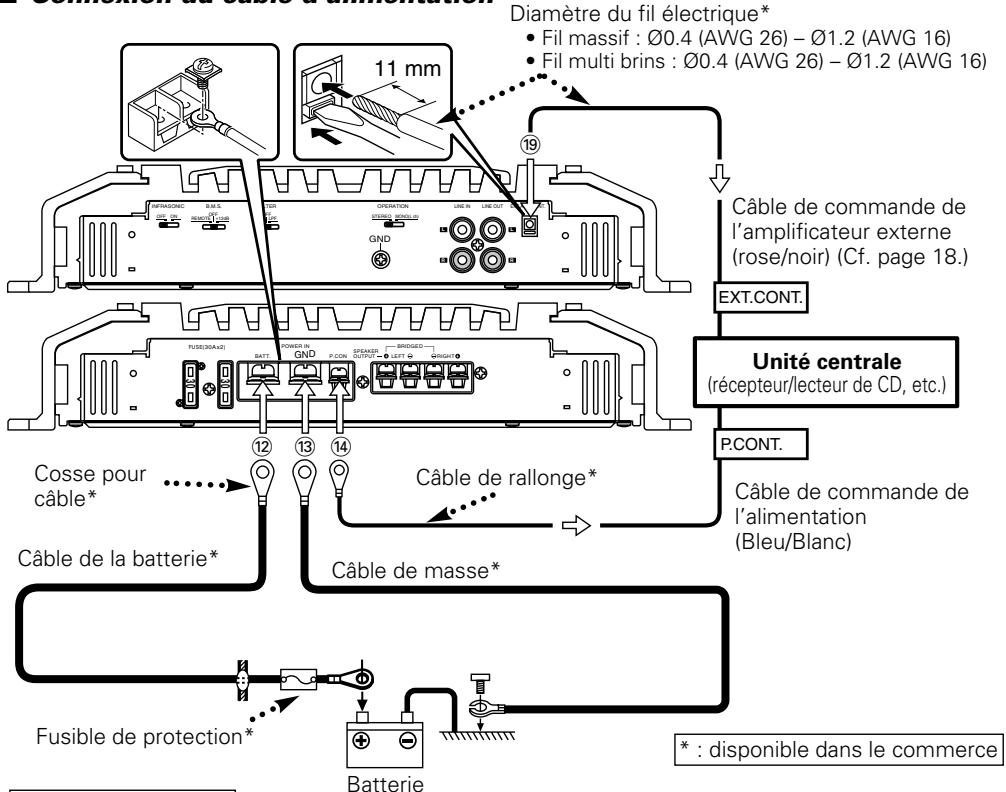

■ Connexion du cable d'alimentation

AVERAGEMENT

Pour éviter tout incendie d'à un court-circuit, insérer un fusible ou un coupecircuit à proximé de la borne de la batterie.

Câblage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du vehicule, l'installation peut disjoncter etc.
• Si un renonnement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au cable de la batterie.
  Utiliser un passe-cable de maniere que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du chassin du vehicule qui soit en mesure de jouer le role de masse électrique et donc de laisser passer le courant vers le pôle négatif - de la batterie. Ne pasmettre l'appareil sous tension si les fils de masse ne sont pas reliés.
• Assurez-vous demettre en place un fusible protégeant le cordon d'alimentation situé pres de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseilé d'utiliser un cordon d'alimentation électrique pour voiture (ininflammable) dont l'intensité sera supérieure au pouvoir de coupure du fusible de l'unité. (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 8 mm² (AWG 8).)
• Lorsque plus d'un amplificateur de puissance doit être utilisés, utiliser un cable de câblage d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

Borne EXT.AMP.CONT. (Contrôle de l'amplificateur extérieur) 19

1 Dénuder le fil électrique sur une longueur de 11 mm à partir de la fin.

2 Tout en appuyant sur le verrou, appuyer sur la touche de détachement à l'aide d'un tournevis pour écrous à fente puis insérer le fil électrique.

Connexion du cable à fiche Cinch (RCA) et des cables d' Haut-parleur

■ Sélection des haut-parleur

• La puissance d'entrée nominale des haut-parleur qui sont connectées doivent être supérieure à la puissance de sortie maximum (en Watts) de l'amplificateur. L'utilisation d'haut-parleur dont la puissance d'entrée nominale est inférieure à la puissance de sortie de l'amplificateur entraînera l'émission de fumée, ainsi que des dommages.
• L'impédance des haut-parleur qui sont connectées doivent être de minimum 2Ω (pour des connexions stéreo) ou de minimum 4Ω (pour des connexions pontées). Lorsque plus d'un jeu d' Haut-parleur doit être utilisé, calculer l'impédance combinée des haut-parleur qui sont notamment utilisées et connecter ensuite les haut-parleur appropriées à l'amplificateur.

Impedance combinée

Système 2 voies

Système 1 voie, puissance élevé

2

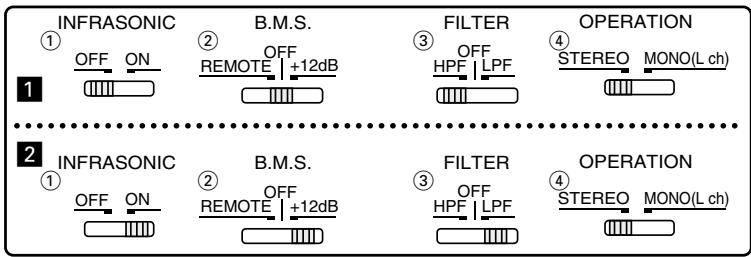

Système 2 voies + enceinte d'extremes graves

2

Le Tri-mode

Principé du Tri-mode

Méthode de division de la bande des basses fréquences au moyen d'une bobine et d'un condensateur ... dans le cas d'une pente de 6dB/oct.

Self (L): Elle laisse passer les frequencies graves mais bloque les fréquences aigués (filtre passe-bas).

Condensateur (C): Il laisse passer les fréquences aiguées mais bloque les fréquences graves (filtre passée-haut).

$$ C = \frac {1 5 9 0 0 0}{f c \times R} (\mu F) $$

fc=Fréquence de recoupement (Hz)

$$ \mathrm {L} = \frac {1 5 9 \times \mathrm {R}}{\mathrm {f c}} (\mathrm {m H}) $$

R = Impedance du haut-parleur ()

Example:

Cas où il faut étabir la fréquence de transition à 120Hz en utilisant des haut-parleurs ayant une impédance de 4 ohms.

Se procurer dans le commerce la bobine et le condensateur représentant des caractéristiques aussi proches que possible des valeurs calculées. Dans ce cas, la condensateur doit avoir une capacité aussi proche que possible de 331,25 (μF), et le bobine une capacité aussi proche que possible de 5,3 (mH).

ATTENTION

• Si I'on désire connecter en pont un haut-parleur, l'impédance du haut-parleur ne devra pas être inférieure à 4 ohms. Le branchement d'un haut-parleur dont l'impédance est inférieure à 4 Ohms peut endommager l'appareil.
• S'assurer de connecter des condensateurs aux haut-parleur qui receivefront des haute fréquences. Sinon, une diminution de l'impédance combinée avec le subwoofer va se produit.
• Vérifier si la tension de tenue et les données limites de courant des condensateurs (C) et bobines (L) sont suffisantes.

Guide de depannage

Ce qui peut apparaitre comme un mauvais fonctionnement de votre apparéil n'est peut être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifie d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons. (Pas de son d'un côté)	• Les cables d'entrée (ou de sortie) sont débranchés. • Le circuit de protection peut être actionné.	• Brancher les cables d'entrée (ou de sortie). • Vérifier les raccordements en se reportant au paragraphe "Indicateur". • Remplacez le fusible et utilisez un niveau de volume plus faible. • Àprous avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le fusible.
(Fusible grillé)	• Le volume est trop fort. • Les fils de raccordement d'enceinte sont en court-circuit.
Niveau de sortie trop faible. (ou trop fort)	La commande de réglage de la sensibilité d'entrée n'est pas aménée sur la bonne position.	Faire le réglage correctement en se reportant aux indications données en "Contrôles".
La qualité sonore est manuvaïse. (Le son est distordu.)	• Les cables de haut-parleur ont été raccordés en inversant la polarité ⊙/⊙. • Un cable de haut-parleur est pincé par une vis dans le châssis de la voiture. • Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des cables. • Rebrancher le cable de haut-parleur en évitant tout pincement • Positionner les commutateurs en tenant compte des indications fournies aux paragraphs "Exemples de système".
Le contrôle de l'amplificateur externe (B.M.S.) ne fonctionnera pas.	• La configuration de l'interrupteur du B.M.S. est incorrecte. • Le cordon du contrôle de l'amplificateur extérieur s'est relaché.	• Le commutateur B.M.S. est mis sur "REMOTE". • Vérifiez que le cordon du contrôle de l'amplificateur extérieur est connecté correctement.

Les specifications sont sujettes à modifications sans préavis.

Section audio

Puisance de sortie max. (4

Normal 500 W x 2

En pont 1000 Wx1

Puisance de sortie nominale (+B = 12,0V)

Normal (4 Ω) (20 Hz - 20, 0.05 % D.H.T.) .90 W × 2

(2Ω) (1 kHz, 0.5% D.H.T.) 170 W × 2

En pont (4 Ω) (1 kHz, 0,5 % D.H.T.) .340 W × 1

Puisance de sortie nominale (+B = 14,4V)

Normal (4 Ω) (20 Hz - 20, 0.05 % D.H.T.) 125 W × 2

(4Ω) (DIN:45324, +B=14,4V) 125 W×2

(2Ω) (1 kHz, 0,5% D.H.T.) 250 W × 2

En pont (4 Ω) (1 kHz, 0,5 % D.H.T.) .500 W × 1

Réponse en fréquence (+0, -3 dB) 5 Hz - 100 kHz

Distorsion harmonique totale (puissance nominale)* 0,006 % (1 kHz)

Sensibilité (puissance nominale) (Max.) 0,2 V

(Min.) 5,0 V

Rapport signal/bruit 105 dB

Impedance d'entree 10 kO

Fréquence du filtré passée-bas (18 dB/oct.) 50 - 200 Hz (variable)

Fréquence du filtré passée-haut (12 dB/oct.) 50 - 200 Hz (variable)

Fréquence de coupure du filtré infrasonore (24 dB/oct.). 15 Hz

B.M.S. (40 - 100 Hz : variable) ETEINT / +6 / +12 / +18 dB

Sensibilité minimale, à travers le filtré passée-bas (30 kHz)

Generales

Tension de fonctionnement 14,4 V (11 - 16 V possibles)

Consommation (+B = 12,0V,4 ,10% D.H.T.) 37 A

Dimensions (I× h× p) 283x58x350mm
