MODE D'EMPLOI TA 5 FNF PS INDESIT

Mise en place et raccordement

Réversibilité des portes

Description de l'appareil, 23-24

Tableau de bord

Vue d'ensemble

Mise en marche et utilisation, 25-26

Mise en service de l'appareil

Pour profiter à plein de votre réfrigérateur

Pour profiter à plein de votre congélateur

Entretien et soins, 27

Mise hors tension

Nettoyage de l'appareil

Contre la formation de moisissures et de mauvaises odeurs

Fonction holiday

Remplacement de l'ampoule d'éclairage

Précautions et conseils, 28

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Anomalies et remèdes, 29

Assistance, 30

F

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez l'appareil dans une pièce bien aérée et non humide.
2. Ne bouchez pas les grilles d'aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).
5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécialement prévue.

Mise à niveau

1. Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

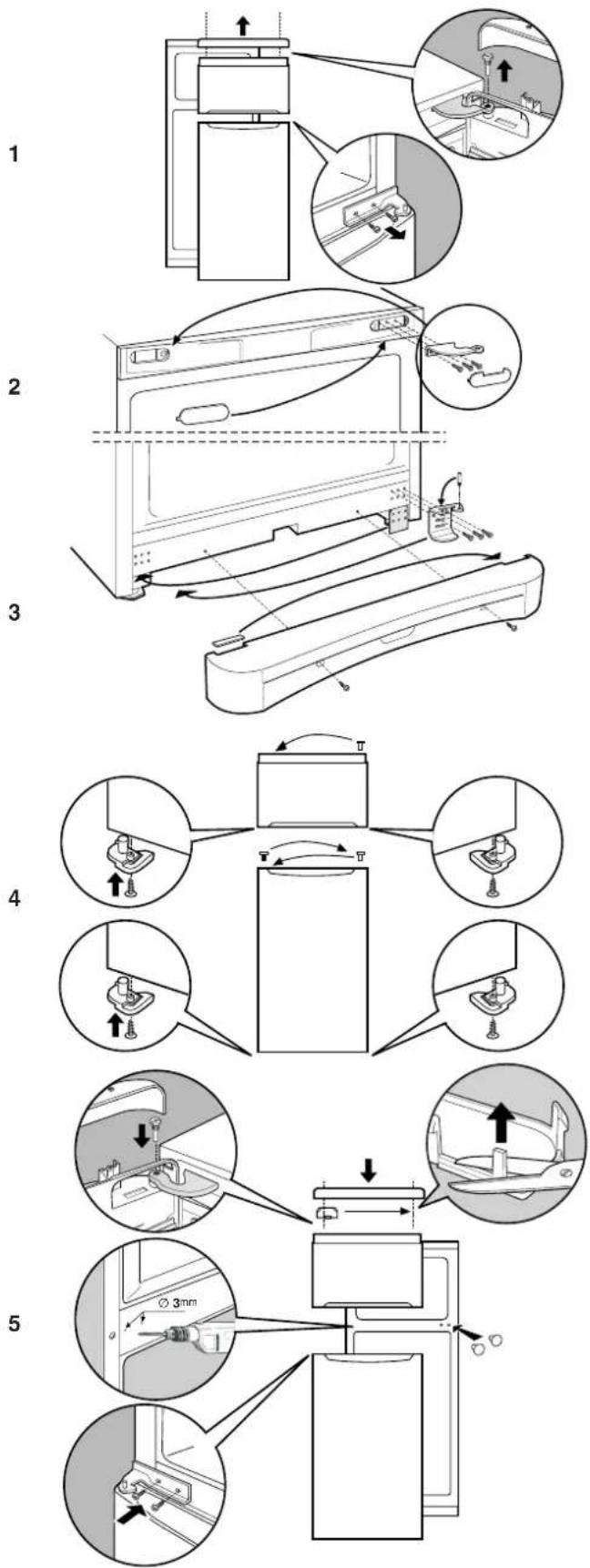

Réversibilité des portes

• Touche SUPER COOL (refroidissement rapide) pour abaisser rapidement la température du compartiment réfrigérateur. Si elle est enfoncée, le voyant SUPER COOL s'allume(voir Mise en marche et utilisation).
• Bouton FONCTIONNEMENT REFRIGERATEUR pour régler la température à l'intérieur du compartiment réfrigérateur:

moins froid.

ECO est la température optimale avec une faible consommation d'électricité.

HOLIDAY est la fonction holiday (voir Entretien et soins).

- éteint le compartiment réfrigérateur.

• Voyant jaune SUPER COOL (refroidissement rapide) : il s'allume dès que vous appuyez sur la touche SUPER COOL.

• Voyant VERT ALIMENTATION il s'allume quand l'appareil est branché au réseau d'alimentation.

• Voyant jaune SUPER FREEZE (congélation rapide): il s'allume dès que vous appuyez sur la touche SUPER FREEZE.

• Bouton FONCTIONNEMENT CONGELATEUR pour régler la température à l'intérieur du compartiment congélateur:

* moins.
plus froid.

ECO est la température optimale avec une faible consommation d'électricité.

- éteint l'appareil, réfrigérateur inclus.

Touche SUPER FREEZE (congélation rapide) pour congeler des aliments frais. Si elle est enfoncée, le voyant SUPER FREEZE s'allume (voir Mise en marche et utilisation).

! Les voyants servent aussi à signaler toute augmentation anormale de la température à l'intérieur du compartiment congélateur (voir Anomalies et remèdes).

Description de l'appareil

F

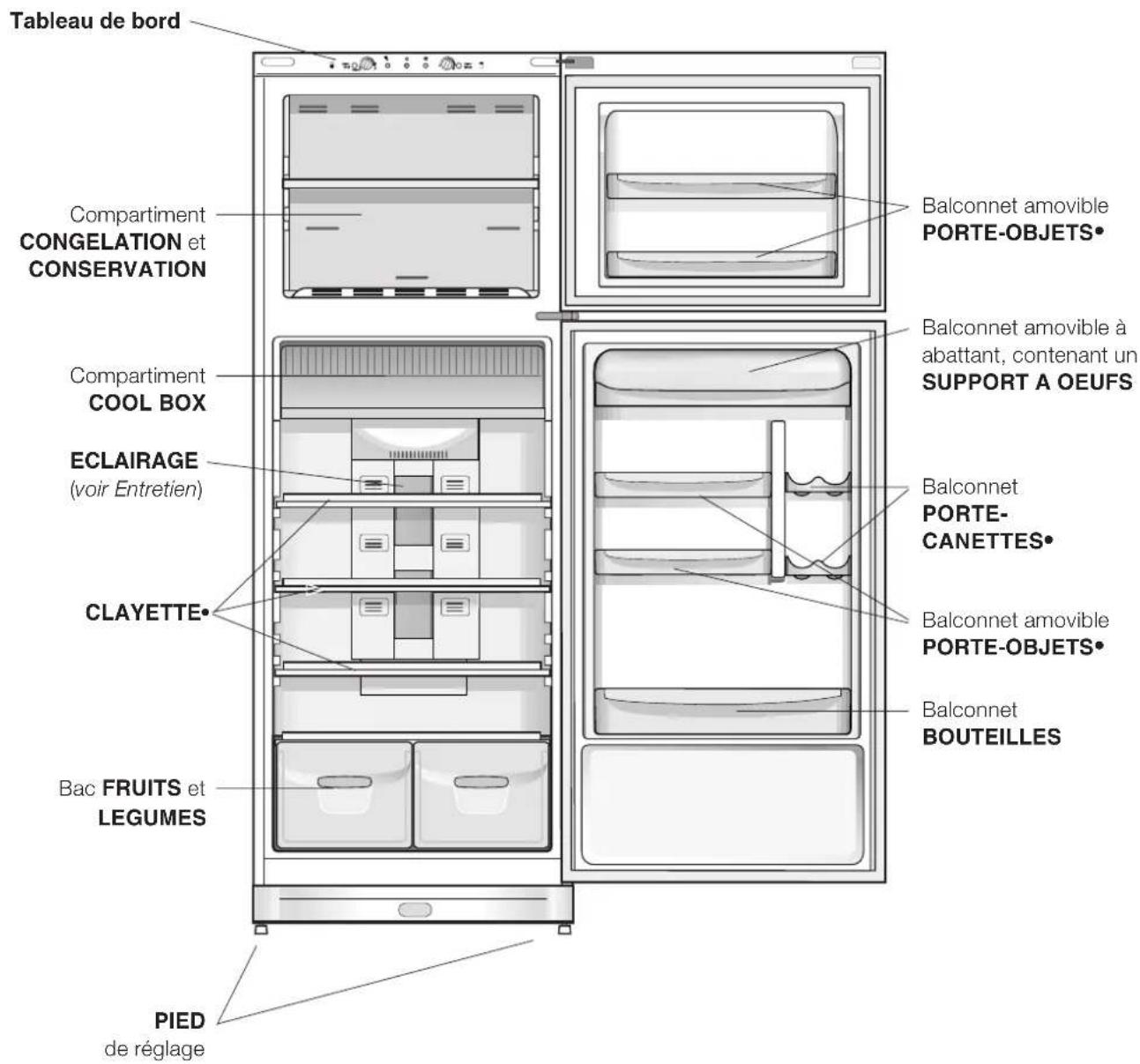

Vue d'ensemble

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Tableau de bord Compartment CONGELATION et CONSERVATION Compartment COOL BOX ECLAIRAGE (voir Entretien) CLAYETTE Bac FRUITS et LEGUMES PIED de réglage Balconnet amovible PORTE-OBJETS Balconnet amovible à abattant, contenant un SUPPORT A OEUFS Balconnet PORTE-CANETTES Balconnet amovible PORTE-OBJETS Balconnet BOUTEILLES

• Leur nombre et/ou leur emplacement peut varier.

Mise en service de l'appareil

! Avant de mettre l'appareil en service, suivez bien les instructions sur l'installation (voir Installation).

! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l'eau tiède additionnée de bicarbonate.
! Cet appareil est équipé d'un système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. C'est ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne d'électricité.

1. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur ●.
2. Branchez la fiche dans la prise et contrôlez que le voyant vert ALIMENTATION ELECTRIQUE s'allume.
3. Amenez le bouton FONCTIONNEMENT CONGELATEUR sur une valeur intermédiaire et appuyez sur la touche SUPER FREEZE (congélation rapide) : le voyant jaune SUPER FREEZE s'allumera. Il ne s'éteindra que quand le congélateur aura atteint sa température optimale : vous pourrez alors introduire les aliments.
4. Amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Pour profiter à plein de votre réfrigérateur

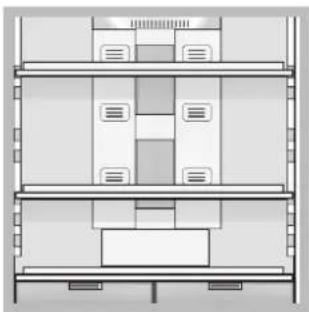

Système de refroidissement

Le No Frost gère un flux continu d'air froid qui absorbe l'humidité et empêche la formation de glace et de givre : il maintient un niveau d'humidité adéquat à l'intérieur du compartiment réfrigérateur et, grâce à l'absence de givre, il préserve les qualités originaires des

aliments; dans le compartiment congélateur il évite la formation de glace, il n'y a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas d'aliments ou de récipients contre la paroi refroidissante arrière pour ne pas boucher les trous d'aération et éviter une formation rapide d'eau condensée. Fermez bien les bouteilles et emballez les aliments.

Pour profiter à plein de votre réfrigérateur

• Pour régler la température, utilisez le bouton FONCTIONNEMENT REFRIGERATEUR (voir Description).
• Appuyez sur la touche SUPER COOL (refroidissement rapide) pour faire baisser la température rapidement, par exemple quand vous remplissez le compartiment après avoir fait de grosses provisions. Cette fonction se désactive automatiquement une fois le temps écoulé.
• N'introduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l'humidité et la formation d'eau condensée.

1 2

CLAYETTES: pleines ou grillagées.

Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

C'est une nouvelle boîte pour garder au frais la viande, le poisson, les fromages. Son rangement dans la partie "basse" du compartiment réfrigérateur est idéal pour la viande et le poisson; son rangement dans la partie "haute" est excellent pour les fromages. Si vous n'en avez pas besoin, sortez-la du réfrigérateur tout simplement.

Le porte-canettes placé dans la contre-porte vous permet de ranger non seulement vos canettes mais aussi vos yogurts, votre beurre et vos autres récipients selon vos exigences.

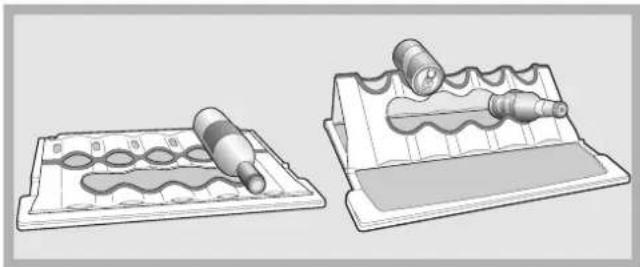

PLAY ZONE

Grâce au nouveau plateau porte-bouteilles "Play Zone", vous pouvez faire refroidir rapidement un tas de bouteilles, de canettes et de boissons énergétiques et en disposer en toute commodité.

Si vous placez votre plateau "Play Zone" sur la clayette en verre, vous pouvez y ranger des bouteilles de grand et moyen format en les posant tout simplement. Le vin, par exemple, sera ainsi conservé de la meilleure façon qui soit. Une fois replié et bloqué grâce aux cales prévues sur les côtés du plateau, vous pouvez ranger vos canettes (dans le haut), vos boissons énergétiques (au centre) et vos autres canettes et boissons énergétiques dans la partie restante du plateau. Lorsque vous rangez vos canettes faites attention à ce qu'elles ne touchent pas à la paroi arrière du réfrigérateur.

Le plateau "Play Zone" peut être utilisé comme une simple clayette (une fois posé) et être facilement lavé, même en lave-vaisselle. La position idéale de la clayette avec "Play Zone" est la position centrale.

Pour profiter à plein de votre congélateur

• Pour régler la température, utilisez le bouton FONCTIONNEMENT CONGELATEUR (voir Description).
• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.
• La quantité journalière maximale d'aliments pouvant être congelée est indiquée sur l'étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).
• Pour congeler correctement les aliments en toute sécurité, suivez les indications suivantes.
• Pour une petite quantité (inférieure à la moitié de la quantité reportée sur l'étiquette), rangez les aliments dans les deux compartiments de conservation en évitant qu'ils touchent à des aliments déjà stockés. Appuyez sur la touche SUPER FREEZE (congélation rapide, la LED correspondante s'allume) et fermez la porte. La fonction

se désactive automatiquement au bout de 24 heures ou dès que la température optimale est atteinte (la LED s'éteint);

- Pour une grande quantité (supérieure à la moitié de la quantité reportée sur l'étiquette), gardez la touche SUPER FREEZE enfoncée pendant quelques secondes jusqu'à ce que la LED correspondante se mette à clignoter. Il faut compter 24 heures pour que le freezer atteigne la bonne température pour une congélation optimale. Passé ce délai, la LED passe à l'allumage fixe: introduisez les aliments et fermez la porte. Au bout de 24 heures les aliments sont congelés correctement, la fonction se désactive automatiquement (la LED s'éteint).

! Pour éviter d'empêcher la circulation de l'air à l'intérieur du congelateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous d'aération.
! Evitez d'ouvrir la porte pendant la phase de congélation.
! En cas de coupure de courant ou de panne, n'ouvrez pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, débranchez l'appareil du réseau d'alimentation :

1. amenez le bouton FONCTIONNEMENT CONGELATEUR sur ●;

2. débranchez la fiche de la prise de courant.

Si cette procédure n'est pas respectée, l'alarme peut se déclencher : ceci ne dénote pas une anomalie. Pour rétablir son fonctionnement normal, amenez le bouton FONCTIONNEMENT CONGELATEUR sur ● (éteint) et rallumez l'appareil. Pour isoler l'appareil, procédez comme indiqué aux points 1 et 2.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.
• Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d'odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.
• Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laissez les portes ouvertes.

Fonction holiday

Si vous partez en vacances, pas besoin d'éteindre votre appareil car il est équipé d'une fonction spéciale qui permet, avec une faible consommation d'électricité, de maintenir une température d'environ 15°C dans le compartiment réfrigérateur (pour protéger de la chaleur vos produits de beauté et de maquillage); réglez dans ce cas la température du congélateur sur une valeur minimale, indispensable à la conservation des aliments.

ECO HOLIDAY

Pour activer la fonction : amenez le bouton FONCTIONNEMENT REFRIGERATEUR sur HOLIDAY (voir figure).

Deux bips confirment son activation; sa désactivation est signalée par un seul bip.

Remplacement de l'ampoule d'éclairage

Pour remplacer l'ampoule d'éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer l'ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W).

! L'appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives

Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité

Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes : vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur ● (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil.
• A l'intérieur des compartiments de conservation de produits congelés, ne pas utiliser d'ustensiles autres que la raclette à givre fournie avec l'appareil ou d'appareils électriques à moins qu'ils ne soient d'un type recommandé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.
• Ne permettez pas aux enfants de jouer avec l'appareil. Il ne faut en aucun cas qu'ils s'asseyent sur les tiroirs ou qu'ils s'accrochent à la porte.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvrez les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre appareil : pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gène considérablement la cession de froid aux aliments et augmente la consommation d'électricité.
• Gardez toujours les joints propres et en bon état pour qu'ils adhèrent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies :

Le voyant vert ALIMENTATION ne s'allume pas.

Le moteur ne démarre pas.

Les voyants sont faiblement éclairés.

a) L'alarme sonne.
b) L'alarme sonne et les deux voyants jaunes clignotent.
c) L'alarme sonne et les deux voyants jaunes et le voyant vert clignotent.

Réchauffement excessif + signal acoustique

Le voyant vert ALIMENTATION clignote.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à l'intérieur du réfrigérateur.

Le moteur est branché en permanence.

L'appareil est très bruyant.

La température est élevée à certains endroits de l'extérieur du réfrigérateur

Causes / Solution possibles :

• La fiche n'est pas branchée dans la prise de courant ou pas assez enfoncée pour qu'il y ait contact ou bien il y a une coupure de courant.
• L'appareil est équipé d'un système protège-moteur (voir Mise en marche et utilisation).
• Débranchez la fiche et rebranchez-la dans la prise de courant après l'avoir retournée sens dessus dessous.

a) La porte du réfrigérateur est restée ouverte pendant plus de deux minutes. Le signal sonore cesse dès fermeture de la porte.
b) L'appareil signale un réchauffement excessif du congélateur. Nous vous conseillons de vérifier l'état des aliments : il se pourrait qu'il faille les jeter.
c) L'appareil signale un réchauffement dangereux du congélateur. il faut jeter les aliments.

b/c) Dans le premier cas, le congélateur maintient une température d'environ 0°C pour éviter une recongélation des aliments. Dans le deuxième cas, il maintient la température autour de 0°C. Pour éteindre le signal sonore : ouvrez puis refermez la porte du réfrigérateur. Pour rétablir son fonctionnement normal : amenez le bouton FONCTIONNEMENT CONGELATEUR sur ● (éteint) et rallumez l'appareil.

• L'appareil ne fonctionne pas correctement. Faites appel au service d'assistance technique.
• Les portes ne ferment pas bien ou les joints sont abîmés.
• Ouverture trop fréquente des portes.
• La position des boutons FONCTIONNEMENT n'est pas correcte (voir Description).

• Le réfrigérateur et le congélateur sont excessivement remplis.

• La position du bouton FONCTIONNEMENT REFRIGERATEUR n'est pas correcte (voir Description).

• Les aliments touchent à la paroi arrière.

• Quelqu'un a appuyé sur la touche SUPER FREEZE (congélation rapide): le voyant jaune SUPER FREEZE est allumé (voir Desc.).

• La porte n'est pas bien fermée ou trop souvent ouverte.

• La température à l'extérieur est très élevée.

• L'appareil n'a pas été installé bien à plat (voir Installation).

• L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.
• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal.
• Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit

Avant de contacter le centre d'Assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel au service après-vente le plus proche de chez vous.

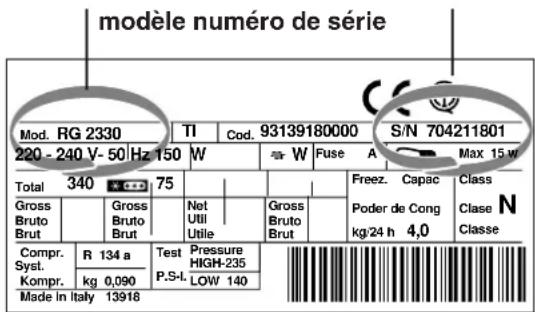

Signalez :

• le type d'anomalie
  • le modèle de l'appareil (Mod.)
  • le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

modèle numéro de série Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 220 - 240 V-50 Hz 150 W W Fuse A Max 15 w Total 340 75 Freez. Capac Class Gross Bruto Brut Gross Bruto Brut Nutl Utilte Gross Bruto Brut Poder de Cong kg:24 h 4,0 Clase N Compr. R 134 a Test Pressure Syst. P.S.I. HIGH-235 Kompr. kg 0,090 LOW 140 Made in Italy 13916

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.
