MANUAL DE USUARIO TA 5 FNF PS INDESIT

Colocación y conexión

Reversibilidad de la apertura de las puertas

Descripción del aparato, 33-54

Panel de control

Vista en conjunto

Puesta en funcionamiento y uso, 55-56

Poner en marcha el aparato

Uso óptimo del frigorífico

Uso óptimo del congelador

Mantenimiento y cuidados, 57

Cortar la corriente eléctrica

Limpiar el aparato

Evitar la formación de moho y malos olores

Función holiday

Sustituir la bombilla

Precauciones y consejos, 58

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 59

Asistencia, 60

ES

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.
3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.
4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).
5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente

Nivelación

1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la ley;
• el enchufe sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);
• la tensión de alimentación esté comprendida entre los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);
• la toma sea compatible con el enchufe del aparato. Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Reversibilidad de la apertura de las puertas

puertas 1 2 3 4 5

Descripción del aparato

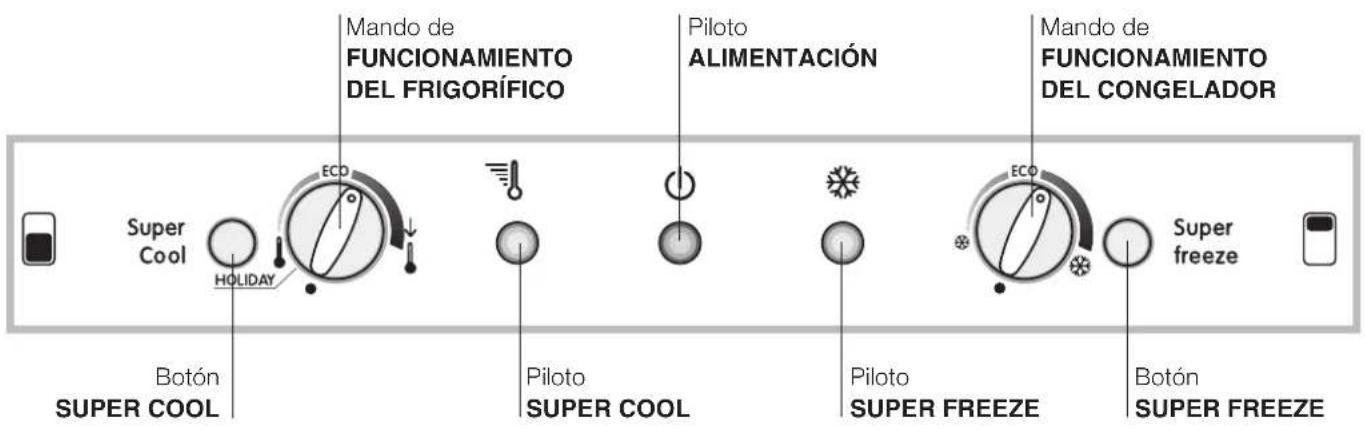

Panel de control

ES

Mando de FUNCIONAMIENTO DEL FRIGORÍFICO Piloto ALIMENTACIÓN Mando de FUNCIONAMIENTO DEL CONGELADOR Super Cool HOLIDAY ECO Botón SUPER COOL Piloto SUPER COOL Piloto SUPER FREEZE ECO Botón SUPER FREEZE Super freeze

• Botón SUPER COOL (enfriamiento rápido) para disminuir rápidamente la temperatura del compartimento frigorífico. Cuando se presiona se enciende el piloto SUPER COOL (ver Puesta en funcionamiento y uso).
• Mando FUNCIONAMIENTO DEL FRIGORÍFICO para regular la temperatura del compartimento frigorífico:

menos frío.

más frío.

ECO es la temperatura óptima con bajo consumo. HOLIDAY es la función holiday (ver Mantenimiento y cuidados).

- apaga el compartimento frigorífico.

• Piloto amarillo SUPER COOL (enfriamiento rápido): se enciende cuando se presiona el botón SUPER COOL.

• Piloto verde ALIMENTACIÓN: se enciende cuando el aparato está conectado a la red de alimentación eléctrica.

• Piloto amarillo SUPER FREEZE (congelación rápida): se enciende cuando se presiona el botón SUPER FREEZE.

• Mando FUNCIONAMIENTO DEL CONGELADOR para regular la temperatura del compartimento congelador:

* menos frío.
más frío.
ECO es la temperatura óptima con bajo consumo.
- apaga el aparato, incluido el frigorífico.

- Botón SUPER FREEZE (congelación rápida) para congelar alimentos frescos. Cuando se presiona se enciende el piloto SUPER FREEZE (ver Puesta en funcionamiento y uso).

! Los pilotos sirven también para indicar un anómalo aumento de temperatura en el compartimento congelador (ver Anomalías y soluciones).

Descripción del aparato

ES

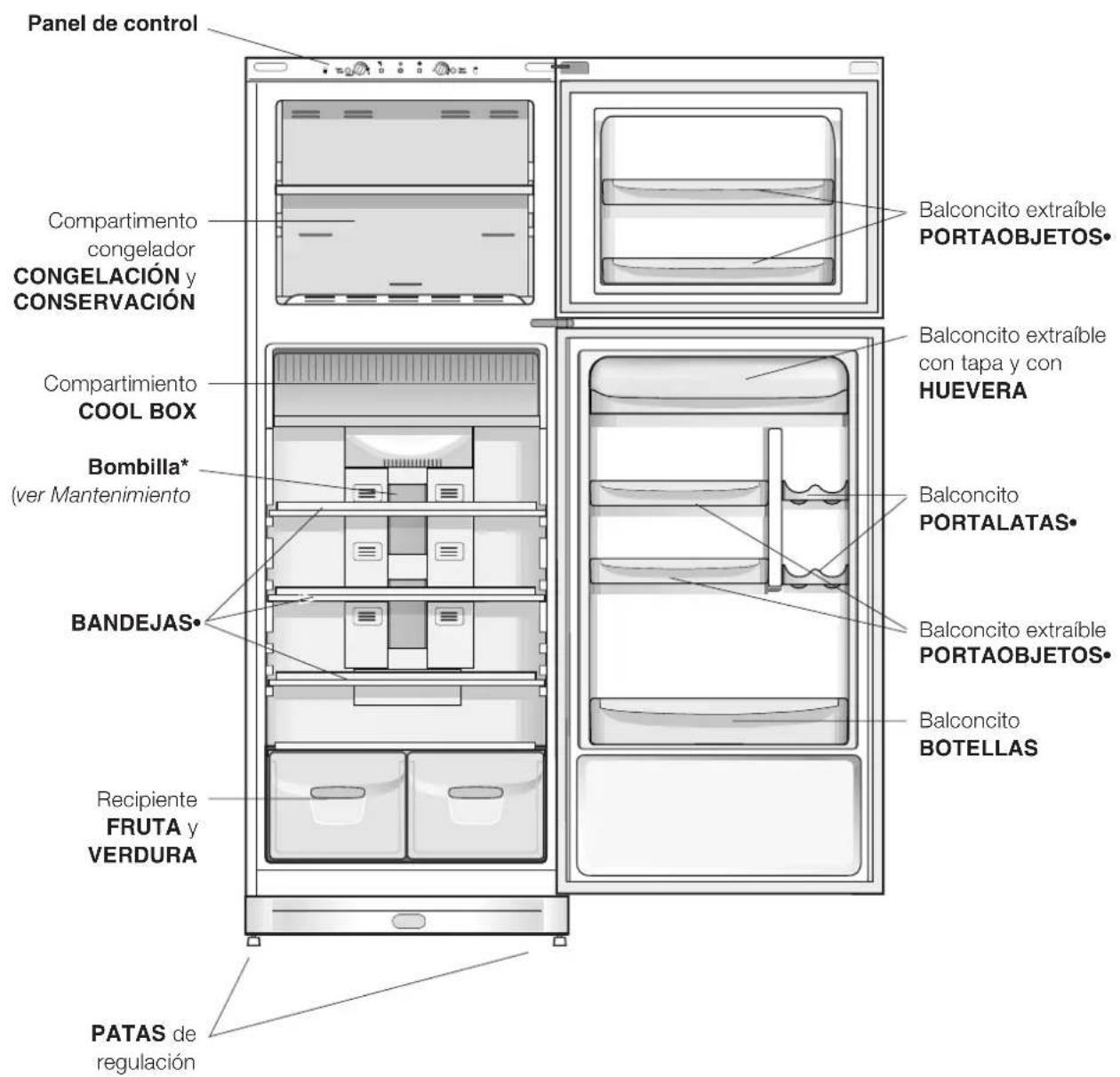

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

Panel de control Compartimento congelador CONGELACIÓN y CONSERVACIÓN Compartimento COOL BOX Bombilla* (ver Mantenimiento) BANDEJAS* Recipiente FRUTA y VERDURA PATAS de regulación Balconcito extraíble PORTAOBJETOS• Balconcito extraíble con tapa y con HUEVERA Balconcito PORTALATAS• Balconcito extraíble PORTAOBJETOS• Balconcito BOTELLAS

• La cantidad y/o su ubicación pueden variar.

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (ver Instalación).

! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.
! El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

1. Coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en ●;
2. Enchufe el aparato en la toma y verifique que se encienda el piloto verde de ALIMENTACIÓN.
3. Gire el mando de FUNCIONAMIENTO DEL CONGELADOR hasta un valor medio y pulse el botón SUPER FREEZE (congelación rápida): se encenderá el piloto amarilla SUPER FREEZE. La misma se apagará cuando el congelador haya alcanzado la temperatura óptima: a partir de ese momento será posible introducir los alimentos.
4. Gire el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta un valor medio. Después de algunas horas será posible introducir alimentos en el frigorífico.

Uso óptimo del frigorífico

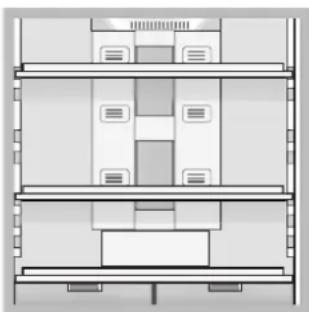

Sistema de enfriamiento

El sistema No Frost administra un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el compartimento frigorífico mantiene el justo nivel de humedad y, gracias a la ausencia de escarcha, preserva las cualidades

originales de los alimentos; en el compartimento congelador evita la formación de hielo volviendo innecesarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se pueden obstruir los orificios de aireación y facilitar la formación de condensación. Cierre las botellas y envuelva los alimentos.

• Para regular la temperatura utilice el mando de FUNCIONAMIENTO DEL FRIGORÍFICO (ver Descripción).
• Pulse el botón SUPER COOL (enfriamiento rápido) para disminuir la temperatura en poco tiempo, por ejemplo cuando el compartimento se llena después de una compra abundante. La función se desactiva automáticamente una vez transcurrido el tiempo necesario.
• Introduzca sólo alimentos fríos o tibios, nunca calientes (ver Precauciones y consejos).
• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.
• No introduzca recipientes destapados con líquidos: produciría un aumento de humedad con la consiguiente formación de condensación.

1 2

BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas completantes.

COOL BOX: para carne y pescado fresco. El compartimiento permite largos tiempos de conservación, hasta de una semana, gracias a la baja temperatura – la más fría del refrigerador – y a la puerta transparente que protege de fenómenos de oxidación y ennegrecimiento. Se puede utilizar también para “platos fríos”.

La presencia de balconcillo portalatas sobre la contra puerta ofrece la posibilidad de guardar no solamente las latas sino también los envases de yogurt, mantequilla y otros contenidores según las necesidades.

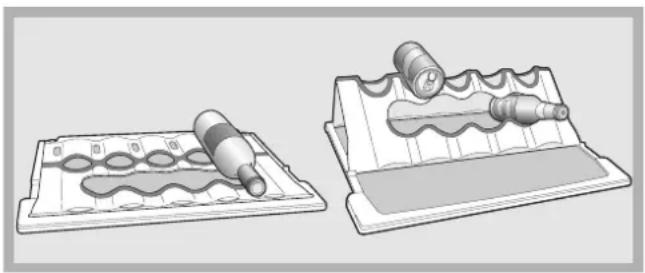

Play Zone: con el nuevo estante portabotellas "Play Zone" es posible enfriar rápidamente botellas, latas, bebidas para deportistas y tenerlas siempre cómodamente a su disposición.

Si "Play Zone" está apoyada en el estante de vidrio, es posible colocar botellas de grandes y medianas dimensiones simplemente apoyándolas. De este modo, el vino, por ejemplo, se conservará del mejor modo posible. Una vez plegada y fijada en los sujetadores correspondientes ubicados al costado del estante, se pueden colocar las latas (parte alta), las bebidas para deportistas (parte central) y otras latas y bebidas para deportistas apoyadas en el resto del estante. Al colocar las latas (en la Play zone) tenga cuidado de no ponerlas en contacto con la pared posterior del refrigerador.

"Play Zone" se puede utilizar como un normal estante (una vez apoyada), desplazarla de un nivel a otro junto con todo el estante y lavarla fácilmente, incluso en lavavajilla.

La posición ideal del estante con la Play zone es la central.

Uso óptimo del congelador

• Para regular la temperatura utilice el mando de FUNCIONAMIENTO DEL CONGELADOR (ver Descripción).
• No vuelva a congelar alimentos que están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).
• No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.
• La cantidad máxima diaria de alimentos a congelar está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h).

- Para congelar los alimentos de la forma más correcta y segura, es necesario proceder como se indica a continuación.

- Para una pequeña cantidad (inferior a la mitad de la indicada en la placa de características), introduzca los alimentos cuidando que los mismos no entren en contacto con los alimentos ya presentes; presione el botón SUPER FREEZE (congelación rápida, se encenderá el LED correspondiente) y cierre la puerta; la función se desactivará automáticamente transcurridas las 24 horas o una vez alcanzada la temperatura óptima (el LED se apagará);

- Para una gran cantidad (superior a la mitad de la indicada en la placa de características), mantenga presionado el botón SUPER FREEZE durante algunos segundos hasta que el correspondiente LED comience a centellear. Deben transcurrir aproximadamente 24 horas para que el congelador alcance la temperatura necesaria para congelar en forma óptima. Transcurrido este tiempo, el LED se mantiene fijo: introduzca los alimentos y cierre la puerta. Después de otras 24 horas, los alimentos ya han sido congelados correctamente y la función se desactivará automáticamente (el LED se apagará).

! Para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.
! Evite abrir la puerta durante la congelación.
! Cuando se produzca una interrupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica:

1. coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en ●;
2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede desconectar la alarma: dicha alarma no es síntoma de anomalía. Para restablecer el funcionamiento normal: lleve el mando de FUNCIONAMIENTO DEL CONGELADOR hasta la posición

- (apagado) y vuelva a encender el aparato. Para aislar el aparato proceda siguiendo los puntos 1 y 2.

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato de sodio o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.
• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.
• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

• El aparato está construido con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.
• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas.

Función holiday

Si se parte por un período de vacaciones, no es necesario apagar el aparato debido a que posee una función que permite, con bajo consumo eléctrico, mantener la temperatura del compartimento frigorífico alrededor de los 15°C ; la temperatura del congelador se debe fijar en el mínimo (1) indispensable para la conservación de los alimentos.

ECO HOLIDAY

Para activar la función: coloque el mando de FUNCIONAMIENTO DEL FRIGORÍFICO en HOLIDAY (ver la figura). Una doble señal sonora confirmará su activación; la desactivación se indica con una sola señal sonora.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación.

Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (10 W).

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 2002/96/CE.

Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.
• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.
• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.
• No toque las piezas refrigerantes internas: podría quemarse o herirse.
• No desenchufe el aparato tirando del cable sino sujetando el enchufe.
• Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición ● (aparato apagado) para eliminar todo contacto eléctrico.
• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.
• En el interior de los compartimentos que conservan alimentos congelados, no utilice utensilios diferentes a la rasqueta suministrada con el aparato o equipos eléctricos que no sean los recomendados por el fabricante.
• No introduzca en su boca cubitos apenas extraídos del congelador.
• No permita a los niños que jueguen con el aparato. No se deben sentar en los cajones o colgarse de la puerta.
• Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.
  El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.
• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.
• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.
• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.
• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.
• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

El piloto verde de ALIMENTACIÓN no se enciende.

El motor no arranca.

Los pilotos están débilmente encendidas.

a) Suena la alarma.
b) Suena la alarma y centellean los dos pilotos amarillos.
c) Suena la alarma y centellean los dos pilotos amarillos y el verde.

El piloto verde de ALIMENTACIÓN centellea.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

La temperatura de algunas partes externas del frigorífico es elevada.

Posibles causas / Solución:

El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto o bien en la casa no hay corriente.
El aparato posee un control que lo protege contra sobrecargas (ver Puesta en funcionamiento y uso).
☐ Desconecte el enchufe y vuelva a introducirlo en la toma de corriente después de haberlo girado sobre sí mismo.

a) La puerta del frigorífico ha quedado abierta durante más de dos minutos. El sonido cesa cuando se cierra la puerta.
b) El aparato señala un calentamiento excesivo del congelador. Se aconseja verificar el estado de los alimentos: podría ser necesario desecharlos.
c) El aparato señala un calentamiento peligroso del congelador: los alimentos deben ser desechados.

b/c) En el primer caso el congelador se mantendrá a una temperatura de aproximadamente 0°C para no hacer recongelar los alimentos. En el segundo caso, en cambio, la temperatura se mantiene alrededor de los 0°C.

Para apagar la señal sonora: abra y cierre la puerta del frigorífico. Para restablecer el funcionamiento normal: lleve el mando de FUNCIONAMIENTO DEL CONGELADOR hasta la posición ● (apagado) y vuelva a encender el aparato.

El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica.

□ Las puertas no cierran bien o las juntas están dañadas.
Las puertas se abren demasiado frecuentemente.
Los mandos de FUNCIONAMIENTO no están en la posición correcta (ver Descripción).
El frigorífico o el congelador se han llenado excesivamente.

El mando de FUNCIONAMIENTO DEL FRIGORÍFICO no está en la posición correcta (ver Descripción).
Los alimentos están en contacto con la pared posterior.
Fue pulsado el botón SUPER FREEZE (congelación rápida): el piloto amarilla SUPER FREEZE está encendida (ver Desc.).
La puerta no está bien cerrada o se abre continuamente.
□ La temperatura externa es muy alta.
El aparato no fue instalado en un lugar plano (ver Instalación).
El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.
El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal.
Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.

Antes de llamar al Servicio de Asistencia Técnica:

• el tipo de anomalía
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

modelo 220 - 240 V- 50 Hz 150 W Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 Total 340 75 Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Freez. Capac Class Poder de Cong kg/24 h 4,0 Clase N Classe Compr. R 134 a Test Pressure HIGH-235 P.S-I LOW 140 Syst. kg 0,090 Kompr. Made in Italy 13918

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.
