MANUALE UTENTE TA 5 FNF PS INDESIT

Posizionamento e collegamento

Reversibilità apertura porte

Descrizione dell'apparecchio, 3-4

Pannello di controllo

Vista d'insieme

Avvio e utilizzo, 5-6

Avviare l'apparecchio

Utilizzare al meglio il frigorifero

Utilizzare al meglio il congelatore

Manutenzione e cura, 7

Escludere la corrente elettrica

Pulire l'apparecchio

Evitare muffe e cattivi odori

Funzione HOLIDAY

Sostituire la lampadina

Precauzioni e consigli, 8

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Anomalie e rimedi, 9

Assistenza, 10

I

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

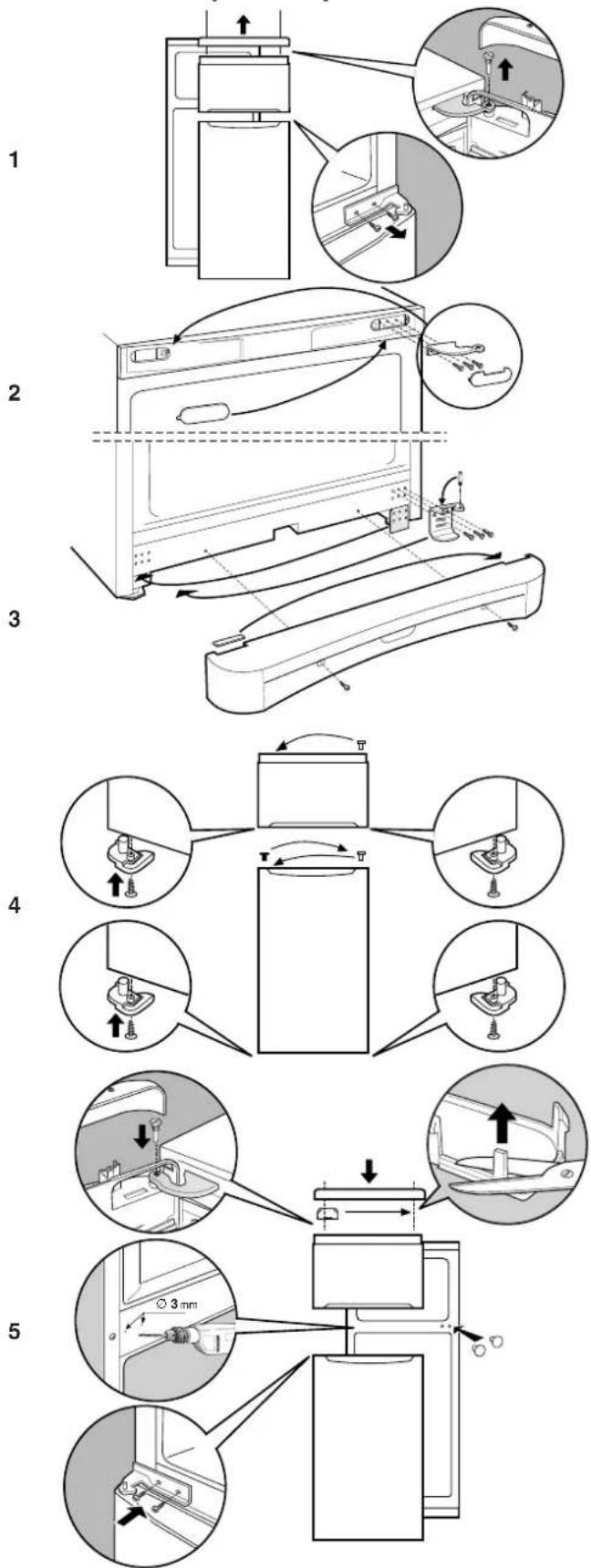

Reversibilità apertura porte

Pannello di controllo

Manopola FUNZIONAMENTO FRIGORIFERO Spia ALIMENTAZIONE Manopola FUNZIONAMENTO CONGELATORE Super Cool HOLIDAY Eco Tasto SUPER COOL Spia SUPER COOL Spia SUPER FREEZE Tasto SUPER FREEZE Super freeze

• Tasto SUPER COOL (raffreddamento rapido) per abbassare velocemente la temperatura del vano frigorifero. Quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzo).
• Manopola FUNZIONAMENTO FRIGORIFERO per regolare la temperatura del vano frigorifero:

meno freddo.

↓ più freddo.

ECO è la temperatura ottimale a bassi consumi. HOLIDAY è la funzione holiday (vedi Manutenzione e cura).

- spegne il vano frigorifero.

• Spia gialla SUPER COOL (raffreddamento rapido): si accende quando viene premuto il tasto SUPER COOL.

• Spia verde ALIMENTAZIONE: si accende quando l'apparecchio è collegato alla rete di alimentazione.

• Spia gialla SUPER FREEZE (congelamento rapido): si accende quando viene premuto il tasto SUPER FREEZE.

• Manopola FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore: * meno freddo.

più freddo.
ECO è la temperatura ottimale a bassi consumi.
- spegne l'apparecchio, frigorifero compreso.

- Tasto SUPER FREEZE (congelamento rapido) per congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzo).

! Le spie servono anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Pannello di cotrollo Vano congelatore CONGELAMENTO e CONSERVAZIONE Scomparto COOL BOX LAMPADINA (vedi Manutenzione) RIPIANO Cassetto FRUTTA e VERDURA PIEDINO di regolazione Balconcino estraibile PORTAOGGETTI® Balconcino estraibile con coperchio e PORTAUOVA Balconcino estraibile LATTINE® Balconcino estraibile PORTAOGGETTI® Balconcino estraibile BOTTIGLIE

• Variabili per numero e/o per posizione.

Avviare l'apparecchio

! Prima di avviare l'apparecchio, seguire le istruzioni sull'installazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
! L'apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall'accensione. Questo accade anche dopo ogni interruzione dell'alimentazione elettrica, volontaria o involontaria (black out).

1. Posizionare la manopola FUNZIONAMENTO CONGELATORE su ●.
2. Inserire la spina nella presa e accertarsi che si accenda la spia verde ALIMENTAZIONE.
3. Ruotare la manopola FUNZIONAMENTO CONGELATORE su un valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sarà possibile inserire gli alimenti.
4. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Utilizzare al meglio il frigorifero

Sistema di raffreddamento

Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l'umidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all'assenza di brina, preserva le qualità originarie degli alimenti; nel

vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
• Premere il tasto SUPER COOL (raffreddamento rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.
• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

1 2

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contenitori

o alimenti di notevole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.

COOL BOX: per carne e pesce freschi. Lo scomparto consente lunghi tempi di conservazione, fino anche a una settimana, grazie alla bassa temperatura – la più fredda del frigorifero – e allo sportello trasparente che protegge da fenomeni di ossidazione e annerimento. Può essere utilizzato anche per “piatti freddi”.

La presenza del portalattine sulla controporta da la possibilità di inserire non solo lattine ma anche yogurt, burro ed altri contenitori secondo le vostre necessità.

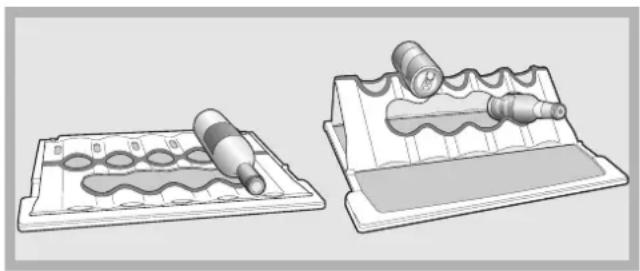

PLAY ZONE: Con il nuovo ripiano portabottiglie "Play Zone" è possibile raffreddare rapidamente tante bottiglie, lattine e integratori ed averle sempre comodamente a disposizione.

Se la “Play Zone” è adagiata al ripiano in vetro è possibile collocare bottiglie di grossi e medi formati semplicemente appoggiando la bottiglia. In questo modo il vino, ad esempio, sarà conservato nel miglior modo possibile. Una volta piegata e fissata negli appositi fermi posti sul lato del ripiano, si possono collocare le lattine (parte alta), gli integratori (parte centrale) e altre lattine e integratori adagiati nella parte rimanente del ripiano. Fare attenzione, nel riporre le lattine, a non mandarle a contatto con la parete posteriore del frigo.

La "Play Zone" puo' essere usata come un normale ripiano (una volta adagiata), lavata facilmente, anche in lavastoviglie. La posizione ideale del ripiano con la "Play Zone" è quella centrale.

Utilizzare al meglio il congelatore

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE (vedì Descrizione).
• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
• Per congelare i cibi nel modo più corretto e sicuro occore procedere come di seguito indicato.
• Per una piccola quantità (inferiore alla metà di quella indicata sulla targhetta caratteristiche) introdurre gli alimenti facendo attenzione che questi non vengano a contatto con i cibi già presenti; premere il tasto SUPER FREEZE (congelamento rapido, si accende il relativo LED), e chiudere la porta; la funzione si disattiva automaticamente trascorse 24 ore o raggiunte la temperatura ottimale (LED si spegne).

- Per una grande quantità (superiore alla metà di quella indicata sulla targhetta caratteristiche) tenere premuto il tasto SUPER FREEZE per qualche secondo finché il relativo LED inizia a lampeggiare. Occorrono circa 24 ore affinchè il freezer raggiunga la corretta temperatura per congelare al meglio. Trascorso questo tempo il LED diventa fisso: introdurre gli alimenti e chiudere la porta. Dopo altre 24 ore i cibi sono stati congelati correttamente, la funzione si disattiva automaticamente (il LED si spegne.

! Per evitare di ostacolare la circolazione dell'aria all'interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su ●;
2. staccare la spina dalla presa.

! Se non si segue questa procedura può scattare l'allarme: esso non è sintomo di anomalia. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione

(spento) e riaccendere l'apparecchio. Per isolare l'apparecchio procedere seguendo i punti 1 e 2.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
• Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.

Funzione HOLIDAY

Se si parte per un periodo di vacanza non è necessario spegnere l'apparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 15°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore viene impostata sul minimo, indispensabile per la conservazione degli alimenti.

ECO HOLIDAY

Per attivare la funzione: impostare la manopola FUNZIONAMENTO FRIGORIFERO su HOLIDAY (vedi figura). Un doppio breve segnale acustico ne conferma l'attivazione; la disattivazione è indicata da un segnale acustico singolo.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione (10 W).

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme

alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione)

e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione ● (apparecchio spento) per eliminare ogni contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all'interno degli scomparti conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore
• Non mettere in bocca cubetti appena estratti dal congelatore.
• Non permettere ai bambini di giocare con l'apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.
  • Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
  Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell'apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La spia verde ALIMENTAZIONE non si accende.

Il motore non parte.

Le spie sono debolmente accese.

a) Suona l'allarme.
b) Suona l'allarme e lampeggiano le due spie gialle.
c) Suona l'allarme e lampeggiano le due spie gialle e quella verde.

+ segnale acustico

+ segnale acustico

Riscaldamento eccessivo

Riscaldamento pericoloso

La spia verde ALIMENTAZIONE lampeggia.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

L'apparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
• L'apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).
• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.

a) La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta.
b) L'apparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli.
c) L'apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati.
b/c) Nel primo caso il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti. Nel secondo caso la temperatura viene mantenuta invece intorno ai 0°C. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione ● (spento) e riaccendere l'apparecchio.

• L'apparecchio non funzione correttamente. Chiamare l'Assistenta Tecnica

- Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

- Le manopole FUNZIONAMENTO non sono in posizione corretta (vedi Descrizione).

- Il frigorifero o il congelatore sono stati riempiti eccessivamente.

- La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (vedi Descrizione).

- È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla SUPER FREEZE è accesa (vedi Desc.).

- La porta non è ben chiusa o viene aperta di continuo.

- La temperatura dell'ambiente esterno è molto alta.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

- Le temperature elevate sono necessarie per evitare la formazione di condensa in particolari zone del prodotto.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Centro Assistenza Tecnica più vicino.

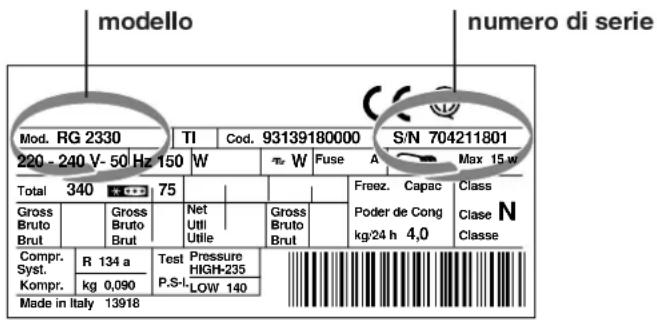

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano

sulla targhetta caratteristiche posta

nel vano frigorifero in basso a sinistra.

modello numero di serie Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 220 - 240 V- 50 Hz 150 W W Fuse A Max 15 w Total 340 75 Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,0 Class N Classe Compr. R 134 a Test Pressure HIGH-235 P.S.I. LOW 140 Syst. Kompr. kg 0,090 Made in Italy 13918

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.
