MODE D'EMPLOI KF8178WDL Atag

Notice d'utilisation

Instructions de sécurité 30

Bandeau de commande 32

Utilisation quotidienne 33

Entretien et nettoyage 36

En cas d'anomalie de fonctionnement 37

Installation

Caractéristiques techniques 44

En matière de sauvegarde de

l'environnement

Sous réserve de modifications.

INSTRUCTIONS DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connais-se bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appareil.

- Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

- Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la por-

te pour éviter que des enfants ne restent enfermés à l'intérieur.

- Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Consignes générales de sécurité

Avertissement

Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obs-trués.

- Cet appareil est conçu uniquement pour la conservation du vin.

- N'utilisez pas de dispositifs mécaniques ou d'autres moyens artificiels pour accélérer le dégivrage de l'appareil.

- Ne faites pas fonctionner d'appareils électriques (tels que des sorbetières électriques) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant.

- N'endommagez pas le circuit frigorifique.

- Le circuit frigorifique de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

- évitez les flammes nues et les sources d'ignition

- aérez soigneusement la pièce où se trouve l'appareil

- Toute modification de l'appareil ou de ses caractéristiques représente un danger. Si le câble d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou un choc électrique.

Atag KF8178WDL - Avertissement - 1

Avertissement Les composants électriques (cordon d'alimentation, fiche, compresseur) doivent être remplacés par un technicien d'entretien agréé ou par un électricien spécialisé.

  1. L'appareil ne doit pas être raccordé à l'aide d'une rallonge ou d'une prise multiple.

  2. Assurez-vous que la fiche n'est pas écrasée ou endommagée à l'arrière de l'appareil. Une fiche écrasée ou endommagée peut surchauffer et provoquer un incendie.

  3. Assurez-vous que la fiche secteur de l'appareil est accessible.

  4. Ne débranchez pas l'appareil en tirant sur le câble.

  5. Si la prise murale n'est pas bien fixée, n'y introduisez pas la fiche électrique. Risque de choc électrique ou d'incendie.

  6. N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si prévu) de l'éclairage intérieur.

- Cet appareil est lourd. Soyez prudent lors de son déplacement.

- Ne touchez pas les surfaces givrées et les produits congelés lorsque vous avez les mains humides/mouillées (risque de brûlure et d'arrachement de la peau).

- Évitez d'exposer trop longtemps l'appareil aux rayons directs du soleil.

- Les ampoules (si prévues) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation.

Utilisation quotidienne

- Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil

- Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).

- Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil Consultez les instructions respectives

Entretien et nettoyage

  • Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
  • N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
  • N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
  • Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

  • Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
  • Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
  • Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
  • Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
  • Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
  • Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
  • Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.)

Maintenance

  • Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.
  • Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Protection de l'environnement

Atag KF8178WDL - Protection de l'environnement - 1

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de

C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole ⊙ sont recyclables.

BANDEAU DE COMMANDE

Atag KF8178WDL - BANDEAU DE COMMANDE - 1

1 Touche ON/OFF de l'appareil
2 Affichage
3 Touche d'augmentation de la température du compartiment inférieur
4 Touche de diminution de la température du compartiment inférieur
5 Touche Alarm off
6 Touche Light off

7 Touche d'augmentation de la température du compartiment supérieur
8 Touche de diminution de la température du compartiment supérieur Pour augmenter le volume de la tonalité des touches, appuyez simultanément sur la touche Light off et la touche de diminution de la température pendant plusieurs secondes. Ce changement est réversible.

Affichage

Atag KF8178WDL - Affichage - 1

text_image 1 2 88 min -88 3 5 4

1 Indicateur du compartiment supérieur
2 Indicateur de température du compartiment supérieur et indicateur de la minuterie
3 Indicateur de température du compartiment inférieur
4 Indicateur du compartiment inférieur

5 Voyant d'alarme

Mise en marche

Pour mettre l'appareil en marche, procédez comme suit :

  1. Branchez la fiche électrique de l'appareil à la prise de courant.

  2. Appuyez sur la touche ON/OFF si l'affichage est éteint.

  3. Si « dÉMo » s'affiche sur l'écran, l'appareil est en mode démonstration. Reportez-vous au chapitre « En cas d'anomalie de fonctionnement ».
  4. Les indicateurs de température indiquent la température programmée par défaut.
    Pour sélectionner une température différente, reportez-vous au paragraphe « Réglage de la température ».

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, procédez comme suit :

  1. Appuyez sur la touche ON/OFF pendant 5 secondes.
  2. L'affichage est désactivé.
  3. Pour mettre l'appareil hors tension, débranchez-le électriquement.

Réglage de la température

La température programmée de la cave à vin peut être réglée en appuyant sur les sélecteurs de température.

Les indicateurs de température affichent la température programmée.

La température programmée sera atteinte sous 24 heures.

UTILISATION QUOTIDIENNE

Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement.

Important N'utilisez jamais de produits abrasifs ou caustiques car ils pourraient endommager le revêtement.

Reportez-vous au chapitre « Utilisation quotidienne - Rangement des bouteilles de vin ».

Important Après une coupure de courant, la température programmée reste enregistrée.

Fonction de désactivation de l'éclairage

Pour éteindre l'éclairage avant son extinction automatique, ouvrez la porte et appuyez sur la touche de désactivation de l'éclairage.

L'éclairage n'a aucune incidence sur la qualité du vin.

Alarme de porte ouverte

Une alarme sonore se déclenche si la porte reste ouverte pendant quelques minutes. Les conditions d'alarme de porte ouverte sont indiquées par :

  • un voyant d'alarme clignotant
  • une alarme sonore

Au rétablissement des conditions normales (porte fermée), l'alarme s'arrête.

Pendant la phase d'alarme, l'alarme sonore peut être désactivée en appuyant sur une touche quelconque.

i

Si « dEMo » s'affiche sur l'écran, l'appareil est en mode démonstration : reportez-vous au paragraphe « En cas d'anomalie de fonctionnement ».

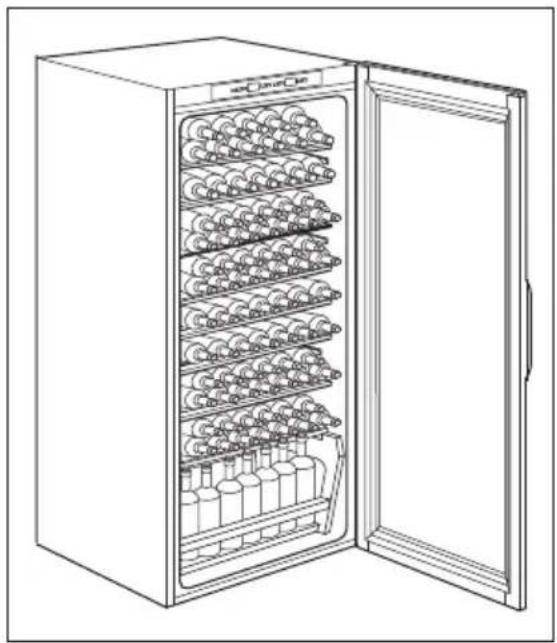

Rangement des bouteilles de vin

Atag KF8178WDL - Rangement des bouteilles de vin - 1

Compartiment supérieur :

La température peut être réglée entre +6 et +11 °C. Ce compartiment est idéal pour des vins à consommer rapidement, principalement des vins jeunes, blancs ou rouges. Compartiments dont la température est réglée séparément.

Compartiment inférieur :

La température peut être réglée entre 11 et +18 °C. Ce compartiment est idéal pour conserver, pendant de longues périodes, des vins rouges ou blancs devant être affinés en bouteille.

Les températures de ce compartiment sont appropriées pour la conservation de vins vieillis et ayant du corps.

Couchez les bouteilles de façon à ce que les bouchons ne sèchent pas.

Conservez le vin à l'abri de la lumière. La porte est anti-UV à double vitrage teinté pour protéger le vin contre la lumière dans le cas où cet appareil se trouve dans un lieu bien éclairé.

Évitez d'allumer trop fréquemment ou pendant trop longtemps l'éclairage de l'appareil. Le vin se conserve mieux à l'abri de la lumière.

Manipulez les bouteilles avec soin, de façon à ne pas remuer le vin.

Respectez scrupuleusement les recommandations et les conseils qui vous ont été fournis au moment de l'achat de votre appareil ou figurant dans la documentation technique, relatifs à la qualité, à la durée et à la température optimale de conservation des vins.

Recommandations en matière de conservation

La durée de conservation d'un vin dépend de son vieillissement, du type de raisin, de sa teneur en alcool et de son taux de fructose et de tanin. Au moment de l'achat, vérifiez si le vin est déjà vieilli ou s'il bonifiera avec le temps.

Températures de conservation recommandées :

  • pour les champagnes et les mousseux, de 6 à 8° C
    • pour les vins blancs, de 10 à 12° C
    • pour les vins rosés et rouges légers, de 12 à 16°C
    • vins rouges vieillis, de 14 à 16° C

Si vous disposez plusieurs bouteilles l'une sur l'autre, contrôlez que celles-ci n'entrent pas en contact avec la plaque de refroidissement du compartiment réfrigérateur.

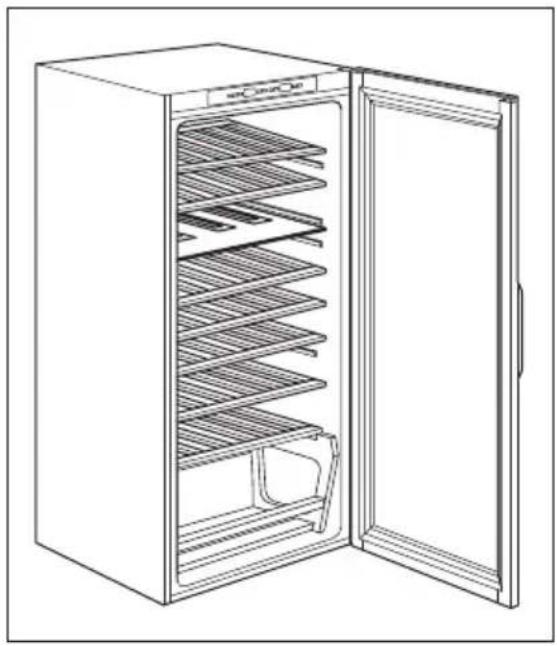

Clayettes de la cave à vin

Atag KF8178WDL - Clayettes de la cave à vin - 1

Démontez les clayettes pour les nettoyer.

Porte-bouteilles de la cave à vin

Atag KF8178WDL - Porte-bouteilles de la cave à vin - 1

Extrayez la clayette et introduisez-la entre les deux guides. Le poids maximum admis sur les galeries porte-bouteilles est de 30 kg.

Atag KF8178WDL - Porte-bouteilles de la cave à vin - 2

Le compartiment inférieur est doté d'un panier pouvant être utilisé pour ranger des bouteilles debout ou pour les incliner.

Humidificateur

Atag KF8178WDL - Humidificateur - 1

Une humidité appropriée est d'une importance cruciale pour un bon stockage des vins.

Votre cave à vins est équipée d'un dispositif d'humidification spécial qui augmente l'humidité dans l'appareil.

Étalez les pierres de lave fournies le long du petit bac comme illustré. Remplissez ensuite le bac d'eau jusqu'à la moitié de sa contenance.

En fonctionnement normal, les pierres de lave sont régulièrement humidifiées par l'eau ; cependant, vérifiez régulièrement la présence d'eau dans le bac et faites l'ap-point d'eau si nécessaire.

Il est à noter que si l'humidité dans le local où est installé votre appareil est particulièrement élevée, l'intérieur de votre cave à vins sera lui aussi relativement plus humide.

Cela peut créer de la buée sur les bouteilles lors de l'ouverture de la porte ou un décollement des étiquettes. Dans ce cas, réduisez en conséquence la quantité d'eau dans le bac.

Circulation d'air

Atag KF8178WDL - Circulation d'air - 1

Le compartiment réfrigérateur est doté d'un ventilateur spécial AIRLIGHT qui est automatiquement activé en fonction du réglage du thermostat de l'appareil et des conditions ambiantes.

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

- Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

  • Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
  • Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de

Dégivrage du réfrigérateur

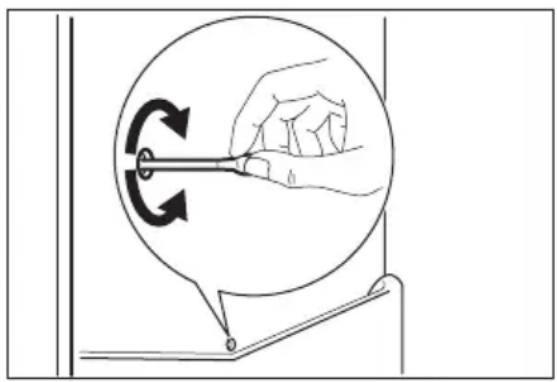

Atag KF8178WDL - Nettoyage périodique - 1

En cas d'absence prolongée ou de non-utilisation

Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période, prenez les précautions suivantes :

  • débranchez l'appareil de l'alimentation électrique
  • dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires

l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée, via un orifice d'évacuation, dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil.

- laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments, ceci en tenant compte de sa charge et de son autonomie de fonctionnement.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Atag KF8178WDL - EN CAS D'ANOMALIE DE FONCTIONNEMENT - 1

Avertissement Avant d'intervenir sur l'appareil, débranchez le cordon d'alimentation de la prise de courant. La résolution des problèmes non mentionnés dans la présente notice doit être exclusivement confiée à un électri-

cien qualifié ou à une personne compétente.

Important L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique).

Problème Cause possible Solution
L'appareil est bruyantL'appareil n'est pas stableVérifiez que l'appareil est de niveau et d'aplomb (tous les pieds doivent être en contact avec le sol)
Le signal sonore se déclenche. L'affichage est rouge.La porte n'est pas fermée cor-rectement.Reportez-vous au chapitre « Alar-me porte ouverte ».
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.L'appareil est éteint. Mettez l'appareil en marche.
La fiche du cordon d'alimenta-tion n'est pas correctement in-sérée dans la prise de courant.Branchez correctement la fiche du cordon d'alimentation dans la prise de courant.
Le courant n'arrive pas à l'appa-reil. La prise de courant n'est pas alimentée.Branchez un autre appareil élec-trique à la prise de courant. Contactez un électricien qualifié.
L'ampoule ne fonctionne pas.L'ampoule est en mode veille. Fermez puis ouvrez la porte.
L'ampoule est défectueuse.Reportez-vous au chapitre « Remplacement de l'ampoule ».
Le compresseur fonc-tionne en permanence.La température n'est pas réglée correctement.Sélectionnez une température plus élevée.
La porte n'est pas fermée cor-rectement.Reportez-vous au chapitre « Fer-meture de la porte ».
La porte a été ouverte trop sou-vent.Ne laissez pas la porte ouverte plus longtemps que nécessaire.
La température ambiante est trop élevée.Diminuez la température ambian-te.
De l'eau s'écoule sur la plaque arrière du réfrigé-rateur.Pendant le dégivrage automatique, le givre fond sur la plaque arrière.Ce phénomène est normal.
De l'eau s'écoule dans le réfrigérateur.L'orifice d'écoulement de l'eau de dégivrage est obstrué.Nettoyez l'orifice d'écoulement de l'eau de dégivrage.
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.Assurez-vous que les produits ne touchent pas la plaque arrière.
La température à l'inté-rieur de l'appareil est trop basse/élevée.Le thermostat n'est pas réglé correctement.Augmentez/réduisez la tempéra-ture.
La porte n'est pas fermée cor-rectement.Reportez-vous au chapitre « Fer-meture de la porte ».
Trop de denrées ont été intro-duites simultanément.Placez moins de denrées en même temps dans l'appareil.
La température à l'inté-rieur de l'appareil est trop élevée.Un carré supérieur ou inférieur apparaît sur l'affichage de la température.L'air froid ne circule pas dans l'appareil.Une erreur s'est produite lors la mesure de la température.Assurez-vous que de l'air froid cir-cule dans l'appareil.Contactez le service après-vente (le système de réfrigération continue de maintenir les aliments au froid, mais le réglage de la température n'est pas possible).
DEMO s'affiche sur l'écran.L'appareil est en mode démonstration (DEMO).Maintenez la touche d'éclairage enfoncée pendant environ 10 s jusqu'à ce qu'une alarme sonore se fasse longuement entendre et que l'écran s'éteigne momenta-nément : l'appareil commence à fonctionner de façon normale.

Remplacement de l'ampoule dans la cave à vin

Débranchez l'appareil de la prise secteur.

Atag KF8178WDL - Remplacement de l'ampoule dans la cave à vin - 1

Retirez le diffuseur de l'ampoule en appuyant dessus à l'aide d'un outil (par exemple, un tournevis) afin de libérer les crochets arrière.

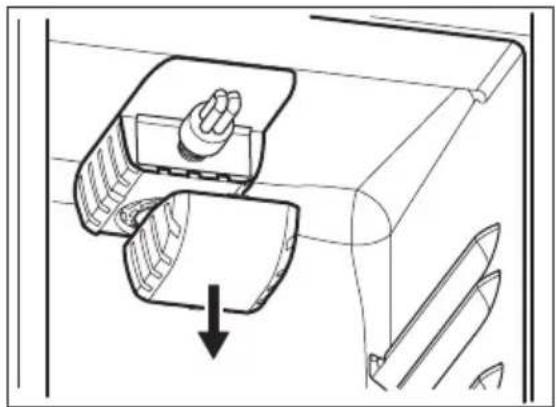

Atag KF8178WDL - Remplacement de l'ampoule dans la cave à vin - 2

Simultanément, dégagez le crochet intermédiaire et faites glisser le diffuseur dans le sens des flèches.

Remplacez l'ampoule par un modèle identique, spécifiquement conçu pour les appareils ménagers, et de même puissance.

Installez le diffuseur de l'ampoule.

Branchez l'appareil sur le secteur.

Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermeture de la porte

  1. Nettoyez les joints de la porte.
  2. Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ».

INSTALLATION

Emplacement

Atag KF8178WDL - Emplacement - 1

Avertissement Si l'appareil qui doit être mis au rebut est équipé d'un dispositif de fermeture, rendez celui-ci inutilisable de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.

Important La prise de l'appareil doit être facilement accessible après son installation.

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Classe climati-queTempérature ambiante
SN +10°C à +32°C
N +16°C à +32°C
  1. Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente.
Classe climati-queTempérature ambiante
ST +16°C à +38°C
T +16°C à +43°C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

Ventilation

5 cm min.

200 cm²

Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil.

min.

200 cm ^4

Installation de l'appareil

Attention Assurez-vous que le câble d'alimentation n'est pas coincé.

Procédez comme suit :

Appliquez la bande isolante adhésive sur l'appareil comme indiqué sur le schéma.

Atag KF8178WDL - Installation de l'appareil - 1

Insérez l'appareil dans le meuble d'encastrement.

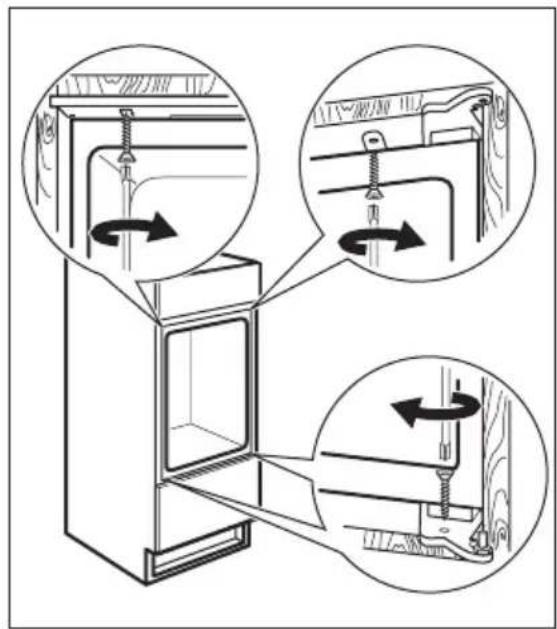

Atag KF8178WDL - Installation de l'appareil - 2

Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

Atag KF8178WDL - Installation de l'appareil - 3

Fixez les caches sur les vis.

Faites une dernière vérification pour vous assurer que :

  • Toutes les vis sont bien serrées.
  • Le joint d'étanchéité est solidement fixé au meuble.

- La porte s'ouvre et se ferme correctement.

Instructions de montage pour le bas de la porte avec compensateur

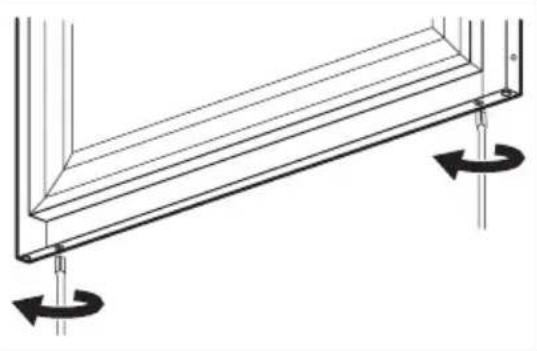

Atag KF8178WDL - Instructions de montage pour le bas de la porte avec compensateur - 1La porte étant ouverte, desserrez les deux vis situées dans la partie inférieure de la porte sans les dévisser totalement.

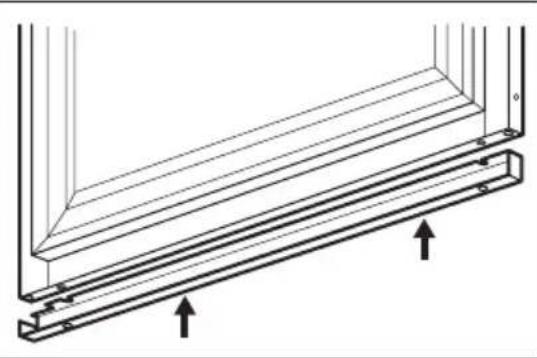

Atag KF8178WDL - Instructions de montage pour le bas de la porte avec compensateur - 2Positionnez le compensateur en acier comme indiqué dans la figure, puis insérez la partie supérieure sous la tête des vis.
Atag KF8178WDL - Instructions de montage pour le bas de la porte avec compensateur - 3Alignez le compensateur avec le panneau de porte en acier et serrez les vis.
Atag KF8178WDL - Instructions de montage pour le bas de la porte avec compensateur - 4Insérez le cache en acier à l'intérieur du compensateur comme indiqué dans la figure.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'en-castrement
Hauteur 1780 mm
Largeur 560 mm
Profondeur 550 mm
Tension 230-240 V
Fréquence 50 Hz

Les données techniques figurent sur la plaque signalétique située sur le côté gauche à

l'intérieur de l'appareil et sur l'étiquette d'énergie.

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous

préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

INHALT

Sicherheitshinweise

Bedienfeld

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Atag

Modèle : KF8178WDL

Catégorie : Cave à vin
