Type de produit	Amplificateur de voiture
Marque	KENWOOD
Modèle	KAC-210MR
Puissance maximale	200 W
Rapport signal/bruit	85 dB
Fréquence du filtre passe-bas	80 Hz
Sensibilité d'entrée (RCA)	60 mV / 10 kΩ
Impédance de sortie	3 Ω (1,5 Ω + 1,5 Ω)
Tension d'alimentation	14,4 V CC (10,5 à 16 V)
Consommation maximale	10 A
Calibre du fusible	5 A × 2
Connectivité	Entrée RCA, bornes haut-parleurs, cordon 10 broches
Montage	Supports et vis fournis, fixation solide sur panneau
Accessoires fournis	Cordon 10 broches, câble d'enceinte (0,4 m), vis, supports
Entretien et nettoyage	Chiffon doux et sec, pas de solvants
Instructions de sécurité	Débrancher la batterie avant installation, remplacer le fusible par un de même calibre
Pièces détachées	Fusible de rechange 5 A
Réparabilité	Contacter un concessionnaire KENWOOD pour réparation
Informations générales	Notice disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - KAC-210MR KENWOOD

Quelle est la puissance de l'amplificateur KAC-210MR ?

La puissance maximale est de 200 W. Le rapport signal/bruit est de 85 dB.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne sur une tension de 14,4 V CC (plage de 10,5 à 16 V). Assurez-vous que la batterie fournit une masse négative.

Comment brancher l'amplificateur à la batterie ?

Connectez le fil noir de masse directement à un point de masse négative de la cuve avec une vis. Ne mettez jamais l'appareil sous tension sans ce branchement, sous peine d'endommagement.

Quel fusible utiliser pour le KAC-210MR ?

Utilisez deux fusibles de 5 A chacun. Ne remplacez jamais par un fusible de calibre supérieur, cela pourrait causer un incendie.

Puis-je utiliser des enceintes de 2 ohms ?

L'impédance de sortie minimale est de 3 Ω (1,5 Ω + 1,5 Ω) pour une configuration à deux bobines. Pour une impédance plus basse, consultez la notice.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec. N'utilisez jamais d'essence, de pétrole ou de solvant.

Où installer l'amplificateur dans la voiture ?

Choisissez un endroit stable, à l'abri de la poussière et permettant une bonne dissipation de la chaleur. Ne placez rien dessus après installation.

Que faire si le fusible grille ?

Débranchez d'abord la batterie, vérifiez qu'il n'y a pas de court-circuit dans le câblage, puis remplacez le fusible par un neuf de 5 A.

Puis-je connecter des haut-parleurs directement aux entrées RCA ?

Non, les entrées RCA sont réservées aux sources audio. Connectez les haut-parleurs aux bornes d'enceinte dédiées. Ne reliez jamais les deux types d'entrée simultanément.

Comment obtenir la notice complète ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com.

MODE D'EMPLOI KAC-210MR KENWOOD

Attention DANGER

• Avant d'effectuer le montage ou le câblage, etc., assurez-vous de débrancher la borne négative de la batterie. (Dans le cas contraire, vous risquez de déclencher un court-circuit ou un incendie)
• Si vous devez rallonger les cables d'allumage, de batterie et de masse, utilisez des cables pour véhicules automobiles ou des cables ayant au moins une section de 0.75mm² (AWG 18) de façon à éviter un endommagement du cable ou de son isolant.
• Pour éviter tout court-circuit, n'introduisez jamais un objet métallique (pièces de monnaie, outils) dans un haut-parleur.
• Odeur anormale - Dans le cas où l'appareil produit de la fumée ou une odeur anormale, couper immédiatement l'alimentation. Contacter ensuite votre concessionnaire ou centre de service le plus proche le plus rapidement possible. Tension d'alimentation - Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• Modification - Ne pas essayer de démonter ni de modifier l'appareil car ceci risque de provoquer un risque d'incendie ou un fonctionnement incorrect.
• Étouffement - Évitez de laisser l'appareil dans le sac de polyéthylène, bien placer ce dernier hors de la portée des enfants. S'ils jouent avec ce sac, un risque d'étouffement est possible.

Attention

• Poussière et endroits instables - Ne pas installer les haut-parleurs dans des endroits instables ou exposés à de la poussière.
• Si le fusible grille, assurez-vous de le remplacer, après avoir vérifié que le câblage n'est pas en court-circuit, par un fusible du calibre spécifique (ampérage) sur le boîtier.

(L'utilisation d'un fusible de calibre supérieur peut causer un incendie)

Pour remplacer le fusible, réferez-vous au mode d'emploi de la cuve.

• Avant de replacer le fusible et pour éviter tout court-circuit, débranchez le faisceau.
• N'utilisez ni essence, ni pétrole, ni aucun solvant pour nettoyer le haut-parleur. Utilisez un chiffon doux et sec.
• Connectez séparément les fils d'entrée d'enceinte aux connecteurs d'enceinte appropriés. Une liaison commune du cordon relié à la borne négative, ou la mise à la masse de la carrosserie de ces cordons peut entrainer une anomalie de fonctionnement.
• Ne reliez pas les câbles et les conducteurs simultanément aux prises d'entrées Cinch et aux bornes d'entrées des haut-parleurs car cela peut entraîner une anomalie de fonctionnement.
• Lorsque vous percez un trou dans la cuve, vérifiez que rien de dangereux ne se trouve de l'autre côté, comme un réservoir d'essence ou un faisceau de fils, et faites attention à ne pas causer des égratignures ou d'autres dommages.
• Pour le montage du fil de mise à la masse, ne fixez pas le fil à un boulon ou un écrou de l'unité de direction ou de toute autre unité critique pour la sécurité.

(Risque d'accident).

Assurez-vous d'effectuer le montage sur un emplacement qui n'interferera pas avec la conduite et qui ne représentera pas de danger pour les passagers en cas de mouvement brusque, etc.

(Risque de blessure ou d'accident)

• Après l'installation de l'unité, assurez-vous que les équipements électriques tels que les feux de direction et les jauges fonctionnent correctement.

Pour votre propre référence

Noter le numéro de série, situé sur le dessous du amplificateur, dans les espaces réservés sur la carte de garantie et dans l'espace ci-dessous. Se référer à ce nom de mode et à celui de série dans le cas où vous consultez votre concessionnaire KENWOOD pour des informations ou des réparations de cet amplificateur.

Modèle KAC-210MR Numéro de série

No.	Désignation des pièces	Forme extérieure	Quantité
①	Amplificateur		1
②	Cordon de connection à 10 broches		1
③	Câble d'enceinte (0,4m)		1
④	Vis à métaux (M4 × 8mm)		4
⑤	Support		2
⑥	Vis auto taraudeuse (Ø4 × 16mm)		4

Exemples d'utilisations possibles (Uniquement woofer à bobine deux voies 1.5Ω)

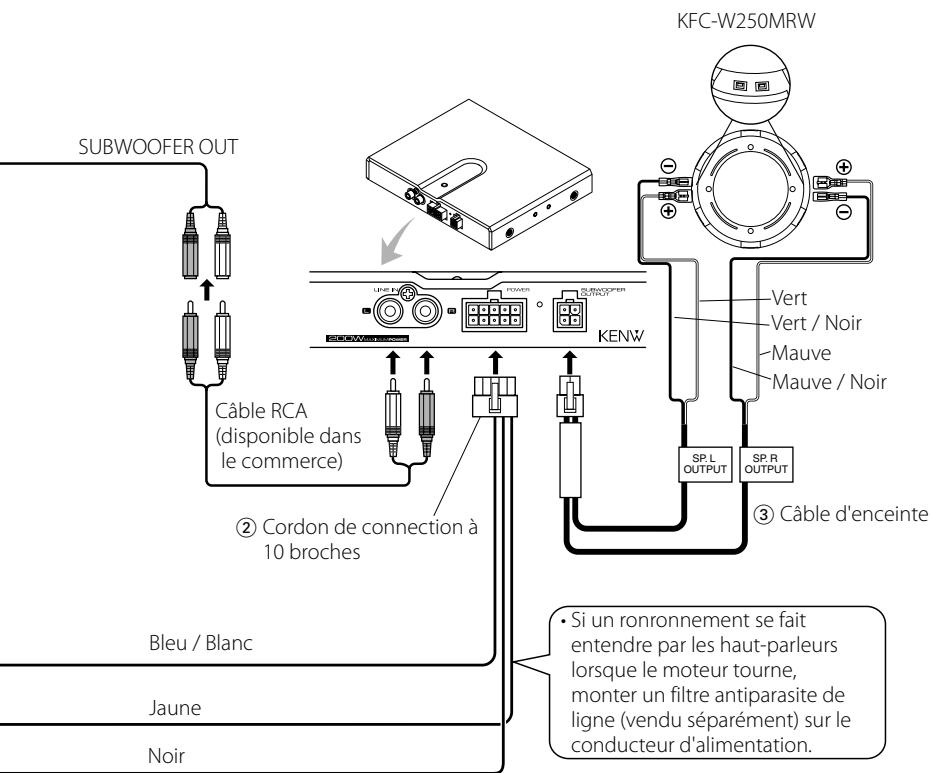

Exemples de connexions

Attention

• Connectez le fil noir de masse directement avec une vis à un point de masse négative de la cuve. Toute mise sous tension sans connecter ce fil de masse risque d'endommager le système stéreo. N'oubliez surtout pas de le connecter.

La peinture, etc., risque de ne pas produire une connexion appropriée à la masse et d'empêcher le fonctionnement correct de l'appareil. Prenez les précautions appropriées.

Désignation de chaque pièce

Indicateur de puissance

Remplacement de fusible

Remplacez le fusible défectueux par un autre du calibre spécifique.

Retrait : Attrapez-le avec les doigts et tirez vers le haut.

Insertion: Introduisez avec précautions le fusible dans son support et appuyez avec le doigt pour qu'il soit introduit à fond.

Fusible de rechange de 5 A

Attention:

Ne remplacer le fusible que par un autre du même calibre (ampérage) marqué dessus. 5 A dans ce cas.

Exemple de montage de l'amplificateur

Utilisez les vis à métaux fournies 4 (M4× 8) et les support 5 et les vis auto-taraudeuses 6 ( 4× 16) fournies et installez l'amplificateur.

Fixer bien fermement afin d'assurer une sécurité fiable.

Attention:

Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper ainsi.

Après l'installation, ne placer aucun objet sur l'appareil.

Contreplaqué ou autre type de panneau

La conception et les caractéristiques suivantes peuvent être modifiées sans préavis.

Unité d'amplification

Puissance maximale

:200W

Rapport signal/bruit

:85dB

Fréquence du filtre passe-bas

:80Hz

Sensibilité / Impédance d'entrée

(Jack male RCA)

: 60mV / 10kΩ

Impédance de sortie

(1,5Ω + 1,5Ω) = 3Ω

Alimentation

:14,4V

(Intervalle de fonctionnement 10,5 à 16V)

Consommation maximale

:10A

Calibre du fusible

:5A×2

Dimensions hors tout (L× H× P)
