Tipo de producto	Amplificador de coche
Marca	KENWOOD
Modelo	KAC-210MR
Potencia máxima	200 W
Relación señal/ruido	85 dB
Frecuencia del filtro de paso bajo	80 Hz
Sensibilidad de entrada (RCA)	60 mV / 10 kΩ
Impedancia de salida	3 Ω (1,5 Ω + 1,5 Ω)
Tensión de alimentación	14,4 V CC (10,5 a 16 V)
Consumo máximo	10 A
Calibre del fusible	5 A × 2
Conectividad	Entrada RCA, bornes de altavoces, cable de 10 pines
Montaje	Soportes y tornillos incluidos, fijación sólida en panel
Accesorios incluidos	Cable de 10 pines, cable de altavoz (0,4 m), tornillos, soportes
Mantenimiento y limpieza	Paño suave y seco, no usar disolventes
Instrucciones de seguridad	Desconectar la batería antes de la instalación, reemplazar el fusible por uno del mismo calibre
Piezas de repuesto	Fusible de repuesto 5 A
Reparabilidad	Contactar a un concesionario KENWOOD para reparación
Información general	Manual disponible para descarga gratuita

Preguntas frecuentes - KAC-210MR KENWOOD

¿Cuál es la potencia del amplificador KAC-210MR?

La potencia máxima es de 200 W. La relación señal/ruido es de 85 dB.

¿Qué tensión de alimentación se requiere?

El aparato funciona con una tensión de 14,4 V CC (rango de 10,5 a 16 V). Asegúrese de que la batería proporcione una masa negativa.

¿Cómo conectar el amplificador a la batería?

Conecte el cable negro de masa directamente a un punto de masa negativa del chasis con un tornillo. Nunca encienda el aparato sin esta conexión, bajo riesgo de daño.

¿Qué fusible usar para el KAC-210MR?

Use dos fusibles de 5 A cada uno. Nunca reemplace con un fusible de calibre superior, esto podría causar un incendio.

¿Puedo usar altavoces de 2 ohmios?

La impedancia de salida mínima es de 3 Ω (1,5 Ω + 1,5 Ω) para una configuración de dos bobinas. Para una impedancia más baja, consulte el manual.

¿Cómo limpiar el amplificador?

Use un paño suave y seco. Nunca use gasolina, petróleo ni disolventes.

¿Dónde instalar el amplificador en el coche?

Elija un lugar estable, protegido del polvo y que permita una buena disipación del calor. No coloque nada encima después de la instalación.

¿Qué hacer si el fusible se funde?

Desconecte primero la batería, verifique que no haya un cortocircuito en el cableado, luego reemplace el fusible por uno nuevo de 5 A.

¿Puedo conectar altavoces directamente a las entradas RCA?

No, las entradas RCA están reservadas para fuentes de audio. Conecte los altavoces a los bornes de altavoz dedicados. Nunca conecte ambos tipos de entrada simultáneamente.

¿Cómo obtener el manual completo?

Puede descargar gratis el manual en formato PDF en el sitio notice-facile.com.

MANUAL DE USUARIO KAC-210MR KENWOOD

AMPLIFICADOR DE POTENCIA DEL ALTAVOZ DE SONIDO

ENVOLVENTE págin 14-19

MANUAL DE INSTRUCCIONES

KENWOOD CORPORATION

Para su seguidad, lea con atencion esta pagina.

ADVERTENCIA

• Antes de realizar el montaje o el cableado, etc., asegürese de retirar el cable del terminal negativo de la bateria.
  (De lo contrario能把 producirse cortocircuitos o incendios).
• Cuando extienda los cables de encendido, bateria o masa, asegúrese de utiliser cables para uso en automóviles u或者其他 cables de 0.75 ~mm^2 (AWG 18) o más, para impedir que se deteriomen los propios cables o se desgaste el revestimiento.
• Para impedir cortocircuitos, nunca ponga o除去 objetivos metalicos (tales como monidas o herramrientas metalicas) en el interior de un altovaz.
• Olcr anormal - En el caso de que la unidad genere humo o un ruldo anomal, desconecte inmediamente la slimentacion. Despues, consulte con su conceslonario o centro de reparaciones más cercano tan pronto como sea possible.
• Tensión de alimentación - Asegúrese de que launidad está connectada a un suministro de alimentación de CC de 12V con una conexión de toma de tierra negativa.
• Modificación – No trate de partir ni modificar la unidad porque podra producirse un peligro de incendio o una avería.
• Asflixa - Después de saccer la unidad de la bolsa de polletileno, asegúrese deponer la bolsa de polletileno sobre no能把an alcancarla los niños. De other forma, estos podrfan hacer con la bolsa y se podría producir un pellgro de asflixa.

PRECAUCION

• Polvo y ubicaciones inestabies – No instale los altavoces en lugares inestabies ni en lugares donde haya polvo.
• Si saltara el fusible, después de comprar si el cable ha sufrido un cortocircuito, asegürese de reemplazarlo por un fusible de la capacité (amperaje) estipulada, tal como se indica en la caja de fusibles.

(El uso de fusibles de una capacité que no sea la estipulada, pueda ser motivo de incendios). Para reemplazar elfuseible, consulte elmanual del instrucciones del recipiente.

• Para impeder un cortocircuito cuando sustituya un fusible, desconnecte primero el Conjunto de los cables.
• No utilise gasolina, naftalina u除外 tipo de disolvente para limpiar el altovoz. Limpielo pasando un panño blando y seco.
• Conecte los cables de entrada de altavoz a los conectores de altavoz apropiados en formaSeparated. Compartir el cable negaivo del altovo oponer a mesa los cables del altovo en la carrocería del automóvil pueda ser la causa de que esta unidad no funciona bien.
• No conecte simultaneamente cables y conductores a ambas tomas de entrada de cables RCA y a los terminals de entrada del altovo, porque this could cause fallos en el funciona o días.
• Cuando realice el agujero en el recipiente, verifie que no hay nada delicgroso del otherlado, como por exemple un deposito de gasolina, o cableado preformado, yonga mucho cuidado de no occasionar rayones u othero tipo de daños.
• Para el montaje del conductor de tierra, no asegure el alambre a los pernos o tuercas de la unidad de direccion o de cualquier othera unidad de seguridad Critica.

(Puede producir accidentes.)

• Cuando realice el montaje, asegúrese de hacerlo en un lugar que no interfería al conducir ni que pueda representar un peligro para los pasajeros en caso de movimientos repentinos, etc.

(Causa de lesiones o accidentes).

• Después de instalar la unidad, asegúrese de que todos los equipos electricos, tales como lámparas de senal y calibradores, funciona anormalmente.

Piezas inclidas

Antes de instalar el altovo o hacerequalquier conexión, lea cuidadosamentetodostestemanualdeinstruciones paraasegurar de realizarcorrectamente lasoperaciones necessarias.

Para su conocimiento

Anote el número de series, situado en la parte posterior del amplíficator, en los espacios designados de la tarjeta de garantía y en el空間 suministrado a continuación. Mencion el nombre y el número de series de este modelo cuando quiera que acuda a su concesionario KENWOOD para pedirle información o Solicitarle reparaciones de este Amplifier.

Modeio KAC-210MR

Numero de série

No.	Nombre de pieza	Forma externa	Cantidad
①	Amplificador		1
②	Cable conector de 10 contactos		1
③	Cable de altovoz (0,4 m)		1
④	Tornillo para metales (M4 × 8mm)		4
⑤	Abrazadora		2
⑥	Tornillo de cuberta (Ø4 × 16mm)		4

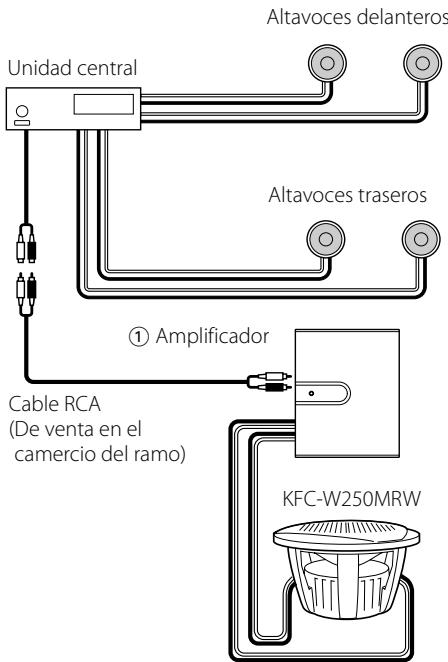

Ejemplos de aplicaciones

(sólo altovo de graves de doble bobina de 1,5Ω)

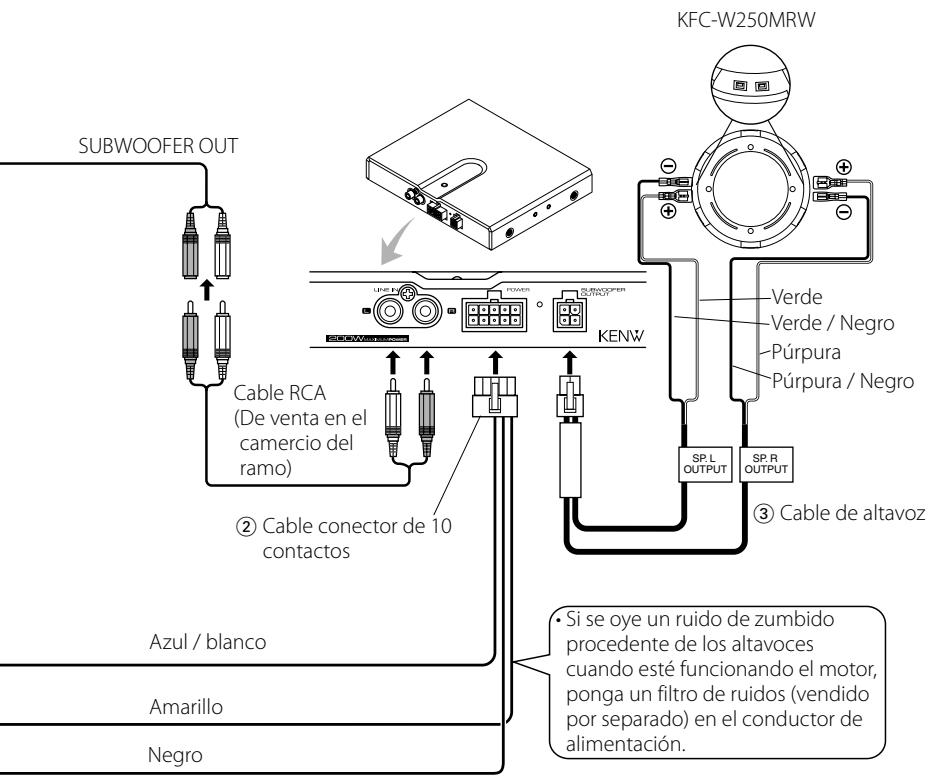

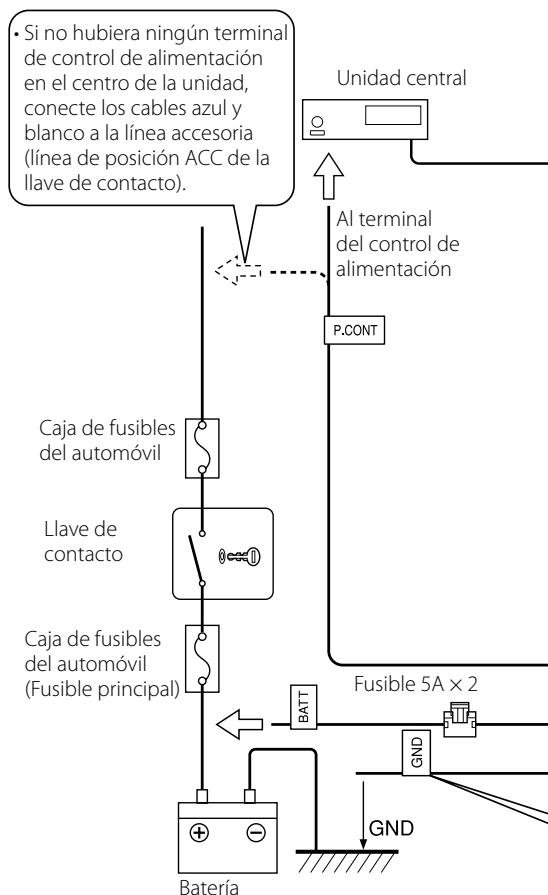

Ejmplos de conexiones

Precaución

• Conecte el terminal a Tierra del alambre conductor de plomo negro directamente con un tornillo a un punto de tierra del recipientie. La activacion de la alimentacion (ON) sin conectar este terminal está relacionada con daños del systema estéreo. Asegúrese de conectarlo. Además, los paneles metálicos pintados, etc. noienen masa a Tierra y no funcionaarán correctamente. Tenga cuidado con esta situacion.

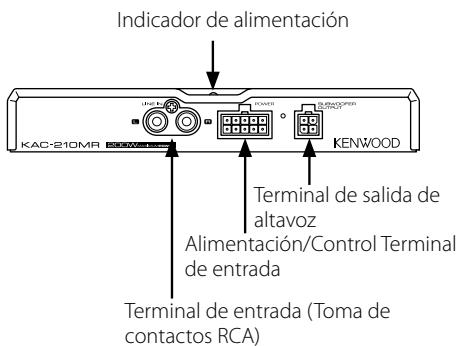

Nombre de las partes
■ Indicador de alimentación

Se ilumina en Azul La luz se apaga (OFF)

[Alimentaciónactivada (ON)]

[Alimentación desactivada (OFF)]

Cambio defusibles

Realice el cambio con fusibles de la calidad españica.

Extracción: Coja con los dedos y tire.

Inserción: Inserte el fusible suavamente en el soporte de fusibles y empujé a fondo con el dedo.

Fusible de recambio 5A

Precaución: Asegúrese de realizar el cambio con fusibles de la mesma capacité (amperaje) tal como se indica en el Fuseible. Este producto es de 5A.

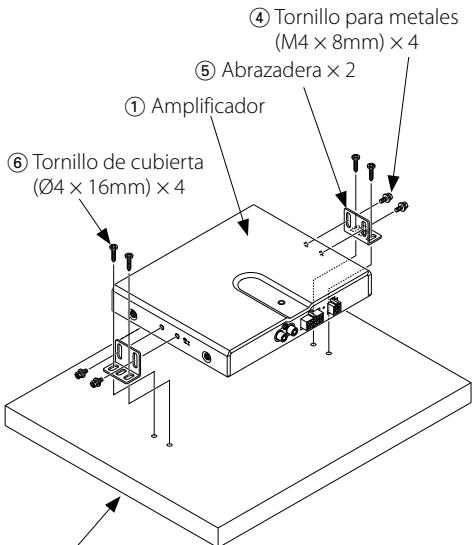

Ejemplodemontaje del amplificador

Utilice los ④ tornillos para metales (M4 × 8), el ⑤所提供y los ⑥ tornillos prisonereros (Ø 4 × 16) e instale el amplificador.

Asegürese de:

Sujetarfirmamente por motivos de seguidad.

Precaución:

Instale este aparato en un lugar donde el calor pueda disiparse fácilmente.

Una vez instalado, no ponga nada sobre el.

Panel de contrachapado uOtro tipo de panel

Especificaiones

Los valores nominales y el Diseño seguides están susjetos achangios sin previo aviso.

[Unidad de amplificador]

Potencia maxima

:200W

Relación de S/R

:85dB

Frecuencia del filtró pasabajos

:80Hz

Sensibilitad/ Impedancia de entrada

(Toma de contactos RCA)

: 60mV / 10kΩ

Impedancia de salute

(1,5 +1,5) = 0,75

Alimentación

:14,4V

Capacidad de fusible

:5A×2

Dimensiones externas

(ancho × alteura × profundidad)
