Type de produit	Routeur 3G/4G
Marque	TP-Link
Modèle	TL-MR3220
Dimensions (L x P x H)	174 x 120 x 28 mm
Poids	290 g
Alimentation	Adaptateur secteur 9 V CC, 0,85 A
Interfaces réseau	1 port WAN 10/100 Mbps, 4 ports LAN 10/100 Mbps
Port USB	1 port USB 2.0 pour modem 3G/4G
Normes Wi-Fi	IEEE 802.11 b/g/n, 2,4 GHz, jusqu'à 150 Mbps
Antennes	1 antenne omnidirectionnelle fixe
Sécurité sans fil	WEP 64/128 bits, WPA/WPA2-PSK, WPA/WPA2-Enterprise
Gestion	Interface Web http://tplinkwifi.net
Fonctions principales	Partage Internet via modem USB 3G/4G ou DSL/Câble/Satellite, pare-feu NAT, contrôle parental, QoS
Configuration	Assistant de configuration rapide (Quick Setup)
Bouton de réinitialisation	Bouton Reset à l'arrière
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR, sans condensation
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; contacter le support TP-Link pour réparation
Garantie	3 ans, limitée TP-Link

FOIRE AUX QUESTIONS - TL-MR3220 TP-LINK

Que faire si je ne peux pas accéder à Internet via le modem USB 3G/4G ?

Vérifiez la compatibilité de votre modem sur http://www.tp-link.fr (Support > Listes de compatibilité). Assurez-vous d'avoir une carte SIM valide, désactivez la vérification du code PIN, et configurez les paramètres APN fournis par votre opérateur dans l'interface Web du routeur.

Comment réinitialiser le routeur à ses paramètres d'usine ?

Routeur sous tension, maintenez enfoncé le bouton RESET à l'arrière jusqu'à ce que toutes les DEL s'allument, puis relâchez. Le routeur redémarrera automatiquement. Vous pouvez aussi le faire depuis l'interface Web.

La fenêtre d'authentification n'apparaît pas, que faire ?

Vérifiez que votre ordinateur obtient une adresse IP automatiquement. Saisissez http://tplinkwifi.net ou http://192.168.0.1 dans le navigateur. Essayez un autre navigateur, réinitialisez le routeur, ou désactivez/réactivez l'adaptateur réseau.

J'ai oublié le mot de passe d'administration, comment faire ?

Réinitialisez le routeur aux paramètres d'usine (voir question 2). Ensuite, utilisez les identifiants par défaut : nom d'utilisateur admin et mot de passe admin.

Comment retrouver ou changer le mot de passe Wi-Fi ?

Connectez-vous à l'interface Web du routeur (http://tplinkwifi.net) avec vos identifiants administrateur. Dans les paramètres sans fil, vous pouvez voir ou modifier le mot de passe Wi-Fi.

Puis-je utiliser ce routeur avec un modem DSL ?

Oui, le routeur dispose d'un port WAN Ethernet. Connectez le modem DSL au port WAN, puis suivez l'assistant de configuration rapide.

Quels types de modems USB sont compatibles ?

Consultez la liste de compatibilité sur le site TP-Link. Les modems 3G/4G des principaux opérateurs sont généralement pris en charge.

Comment accéder à l'interface Web du routeur ?

Connectez votre appareil au réseau Wi-Fi (SSID et mot de passe par défaut sous le routeur) ou par câble Ethernet. Ouvrez un navigateur et saisissez http://tplinkwifi.net. Utilisez admin/admin pour vous connecter.

Que faire si le routeur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez un autre câble d'alimentation compatible. Si le problème persiste, contactez le support TP-Link.

Comment améliorer la portée du Wi-Fi ?

Placez le routeur dans une position centrale et surélevée, loin des obstacles métalliques. Évitez les interférences avec d'autres appareils électroniques. Vous pouvez aussi ajuster le canal Wi-Fi dans les paramètres.

MODE D'EMPLOI TL-MR3220 TP-LINK

• Référez-vous à « Plug and Play via un modem USB 3G/4G » pour partager l'accès Internet depuis un modem USB 3G/4G.
• Référez-vous à « Se connecter à un modem DSL/Câble/Satellite » pour partager l'accès Internet depuis un modem DSL/Câble/Satellite ou une connexion Ethernet.

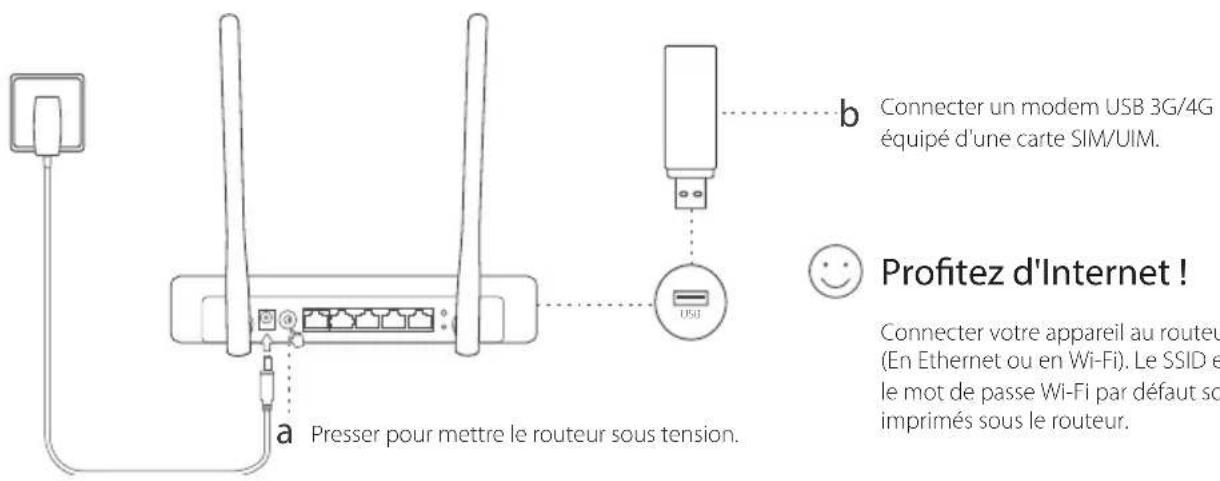

Plug and Play via un modem 3G/4G

Français

Connecter un modem DSL/Câble/Satellite

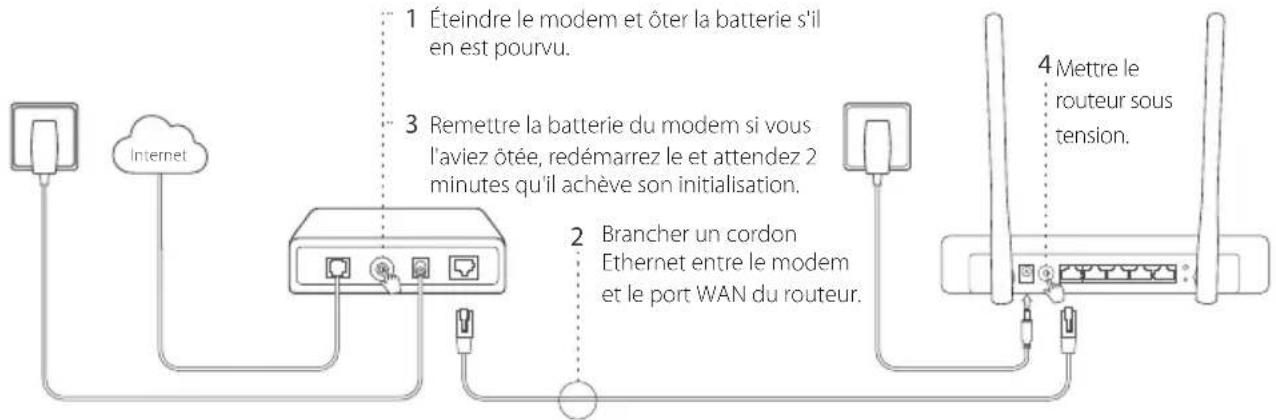

1. Brancher le matériel

Remarque : Si votre connexion Internet est accessible via une prise murale plutôt que depuis un modem DSL/Câble/Satellite, connectez le cordon Ethernet directement au port WAN du routeur.

2. Configurez-le depuis un navigateur Web.

a. Connectez votre appareil au routeur (en Ethernet ou en Wi-Fi). Le SSID et le mot de passe Wi-Fi par défaut sont imprimés sous le routeur.

b. Saisissez http://tplinkwifi.net dans le champ d'adresse d'un navigateur Web. Utilisez admin pour compléter les champs nom d'utilisateur et mot de passe, pour vous authentifier. c. Allez sur la page Quick Setup, et suivez les instructions pas à pas pour achever la configuration initiale.

Profitez d'Internet !

Remarque : Si vous modifiez le SSID (nom du réseau Wi-Fi) et le mot de passe par défaut pendant la phase de configuration, connectez vos appareils au réseau Wi-Fi à l'aide de ces nouveaux paramètres.

FAQ (Questions Fréquentes)

Q1. Que faire si je ne peux pas accéder à Internet depuis le modem USB 3G/4G ?

• Allez sur http://www.tp-link.fr, cliquez sur Support > Listes de compatibilité et assurez-vous que votre modem USB 3G/4G est présent dans la liste de compatibilité.
• Assurez-vous d'avoir inséré une carte SIM valide dans le modem USB 3G/4G.
• Branchez le modem USB 3G/4G à un ordinateur et désactivez la vérification du code PIN depuis le logiciel du modem afin de vérifier que vous accédez à Internet depuis cet ordinateur.
• Obtenez de votre opérateur les paramètres N° à composer et APN, puis mettez à jour ces paramètres dans les champs dédiés de l'interface Web du routeur.

Q2. Comment réinitialiser le routeur à ses paramètres par défaut ?

- Le routeur étant sous tension, maintenez enfoncé le bouton RESET situé à l'arrière jusqu'à ce que toutes les DELs

s'allument, puis relâchez le bouton. Le routeur devrait redémarrer automatiquement.

- Authentifiez-vous à l'interface Web du routeur pour le réinitialiser à ses paramètres par défaut.

Q3. Que faire si la fenêtre d'authentification n'apparaît pas ?

• Si l'ordinateur dispose d'une adresse IP statique, modifiez le réglage afin qu'il obtienne automatiquement une adresse. Vérifiez que http://tplinkwifi.net est correctement saisi dans le navigateur Web.
• Vous pouvez tenter de saisir http://192.168.0.1 ou http://192.198.1.1 dans le champ adresse du navigateur.
• Utilisez un autre navigateur Internet et réessayez.
• Merci de réinitialiser votre routeur à ses paramètres par défaut (cf. FAQ : Q2) et réessayez.
• Désactivez puis réactivez l'adaptateur réseau utilisé pour la connexion au routeur.

Q4. Que faire si j'ai oublié le mot de passe de l'interface Web d'administration ?

- Réinitialiser le routeur à ses paramètres par défaut (cf. FAQ : Q2) puis utilisez les identifiants par défaut (Nom d'utilisateur et mot de passe) : admin pour vous authentifier.

Q5. Que faire si j'ai oublié le mot de passe du réseau Wi-Fi ?

- Authentifiez-vous à l'interface Web du routeur pour récupérer ou redéfinir le mot de passe Wi-Fi.

Remarque : Pour plus d'aide au dépannage, consultez la FAQ disponible à l'adresse http://tp-link.fr/support/faq.

Italien

Pour commencer

Informations de sécurité

Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.

Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation, merci de vous adresser à nous.

Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES, RECOURS ET CONDITIONS.

TP-Link garantit les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
