TL-MR3220 - Reititin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	3G/4G-reititin
Merkki	TP-Link
Malli	TL-MR3220
Mitat (Pituus x Syvyys x Korkeus)	174 x 120 x 28 mm
Paino	290 g
Virtalähde	Verkkovirtasovitin 9 V DC, 0,85 A
Verkkoliitännät	1 WAN-portti 10/100 Mbps, 4 LAN-porttia 10/100 Mbps
USB-portti	1 USB 2.0 -portti 3G/4G-modeemille
Wi-Fi-standardit	IEEE 802.11 b/g/n, 2,4 GHz, jopa 150 Mbps
Antennit	1 kiinteä suuntaamaton antenni
Langaton turvallisuus	WEP 64/128-bittinen, WPA/WPA2-PSK, WPA/WPA2-Enterprise
Hallinta	Web-käyttöliittymä http://tplinkwifi.net
Päätoiminnot	Internetin jako USB 3G/4G-modeemin tai DSL/Kaapeli/Satelliitti-modeemin kautta, NAT-palomuuri, vanhempien valvonta, QoS
Asennus	Pika-asennusohjain (Quick Setup)
Nollauspainike	Reset-painike takana
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % suhteellinen kosteus, ei kondensoitumista
Huolto ja puhdistus	Irrota laite puhdistuksen ajaksi; käytä kuivaa, pehmeää liinaa
Varaosat ja korjattavuus	Ei käyttäjän irrotettavia osia; ota yhteyttä TP-Linkin tukeen korjausta varten
Takuu	3 vuotta, TP-Linkin rajoitettu takuu

Usein kysytyt kysymykset - TL-MR3220 TP-LINK

Mitä teen, jos en pääse internetiin USB 3G/4G-modeemin kautta?

Tarkista modeemisi yhteensopivuus osoitteesta http://www.tp-link.fr (Tuki > Yhteensopivuusluettelot). Varmista, että sinulla on voimassa oleva SIM-kortti, poista PIN-koodin tarkistus käytöstä ja määritä operaattorisi antamat APN-asetukset reitittimen web-käyttöliittymässä.

Kuinka palautan reitittimen tehdasasetukset?

Pidä reititin päällä, pidä takana olevaa RESET-painiketta painettuna, kunnes kaikki LEDit syttyvät, ja vapauta. Reititin käynnistyy automaattisesti uudelleen. Voit tehdä sen myös web-käyttöliittymästä.

Todennusikkuna ei tule näkyviin, mitä teen?

Tarkista, että tietokoneesi saa IP-osoitteen automaattisesti. Kirjoita selaimen osoiteriville http://tplinkwifi.net tai http://192.168.0.1. Kokeile toista selainta, palauta reititin tehdasasetuksiin tai poista/ota verkkosovitin käyttöön.

Unohdin järjestelmänvalvojan salasanan, mitä teen?

Palauta reititin tehdasasetuksiin (katso kysymys 2). Käytä sitten oletustunnuksia: käyttäjätunnus admin ja salasana admin.

Kuinka löydän tai vaihdan Wi-Fi-salasanan?

Kirjaudu reitittimen web-käyttöliittymään (http://tplinkwifi.net) järjestelmänvalvojan tunnuksillasi. Langattomissa asetuksissa voit nähdä tai muuttaa Wi-Fi-salasanaa.

Voinko käyttää tätä reititintä DSL-modeemin kanssa?

Kyllä, reitittimessä on Ethernet-WAN-portti. Liitä DSL-modeemi WAN-porttiin ja seuraa pika-asennusohjainta.

Minkä tyyppiset USB-modeemit ovat yhteensopivia?

Katso yhteensopivuusluettelo TP-Linkin verkkosivuilta. Suurimpien operaattoreiden 3G/4G-modeemit ovat yleensä tuettuja.

Kuinka pääsen reitittimen web-käyttöliittymään?

Yhdistä laitteesi Wi-Fi-verkkoon (oletus-SSID ja salasana reitittimen alla) tai Ethernet-kaapelilla. Avaa selain ja kirjoita osoiteriville http://tplinkwifi.net. Kirjaudu sisään tunnuksella admin/admin.

Mitä teen, jos reititin ei käynnisty?

Tarkista, että virtalähde on kytketty oikein ja pistorasia toimii. Kokeile toista yhteensopivaa virtajohtoa. Jos ongelma jatkuu, ota yhteyttä TP-Linkin tukeen.

Kuinka parannan Wi-Fi-kantamaa?

Aseta reititin keskelle ja korkealle, pois metalliesineiden läheisyydestä. Vältä häiriöitä muiden elektronisten laitteiden kanssa. Voit myös säätää Wi-Fi-kanavaa asetuksista.

KÄYTTÖOHJE TL-MR3220 TP-LINK

• Kohdassa Play via 3G/4G USB Modem (Plug-and-play 3G/4G USB-modeemilla) kerrotaan, miten Internet voidaan jakaa 3G/4G USB-modeemilla.
• Kohdassa Yhdistä DSL/kaapeli/satelliittimodeemiin kerrotaan, miten Internet voidaan jakaa DSL/kaapeli/satelliittimodeemilla tai Ethernet-kaapeliyhteydellä.

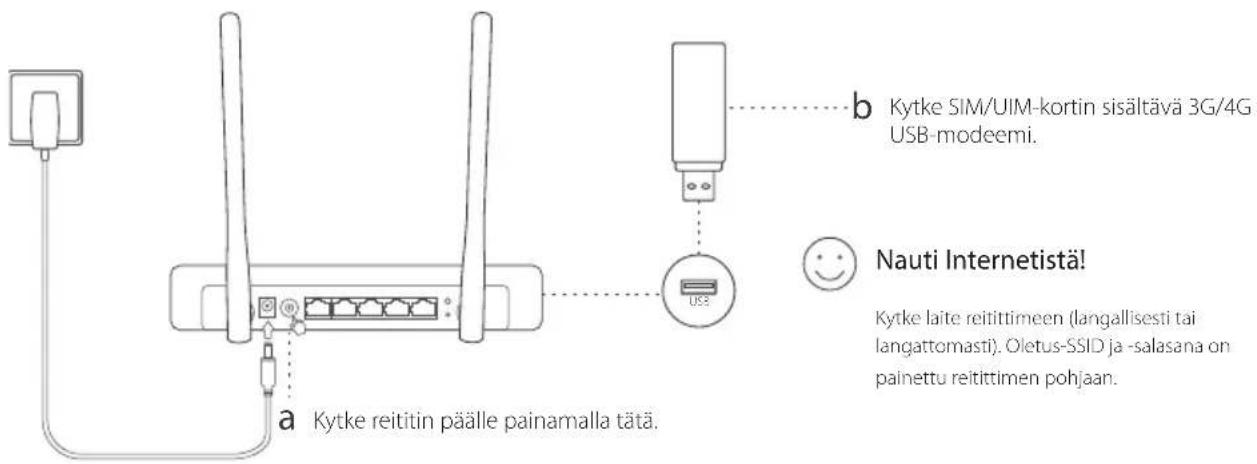

Plug-and-play 3G/4G USB-modeemilla

Suomi

Yhdistä DSL/kaapeli/satelliittimodeemiin

1. Laitteiston kytkeminen

Huomautus: Jos Internet-yhteyden muodostamiseen käytetään seinään kytkettyä Ethernet-kaapelia DSL:n/kaapeli-/satelliittimodeemin asemesta, kytke Ethernet-kaapeli suoraan reitittimen WAN-porttiin.

2. Määrittäminen Internet-selaimen kautta

a Kytke laite reitittimeen (langallisesti tai langattomasti). Oletus-SSID ja -salasana on painettu reitittimen pohjaan.

b Kirjoita Internet-selaimen osoiteriville http://tplinkwifi.net. Kirjaudu sisään syöttämällä admin sekä käyttäjätunnukseksi että salasanaksi. c Siirry Quick Setup (Pika-asennus)-sivulle ja suorita ensikonfigurointi vaiheittaisten ohjeiden mukaisesti.

Nauti Internetistä!

Huomautus: Jos vaihdat oletus-SSID:n (langattoman verkon nimen) ja salasanan konfigurointiprosessin aikana, yhdistä kaikki langattomat laitteesi uudella SSID:llä ja salasanalla.

FAQ (usein kysytyt kysymykset)

K1. Mitä teen, jos en pääse Internetiin 3G/4G USB-modeemilla?

• Siirry sivustollemme www.tp-link.com, napsauta Support (Tuki) > Compatibility List (Yhteensopivuusluettelo) ja varmista, että 3G/4G USB-modeemi on yhteensopivuusluettelossa.
• Tarkista, että 3G/4G USB-modeemissa on kelvollinen SIM/UIM-kortti.
• Kytke 3G/4G USB-modeemi suoraan tietokoneeseen ja poista PIN-tarkistus käytöstä modeemiapuohjelmalla tarkistaaksesi, saako tietokone yhteyden Internetiin.
• Kysy tuorein dial number (puhelinnumero) ja APN ISP:ltä ja päivitä nämä tiedot reitittimen verkkoliittymällä.

K2. Miten palautan reitittimen tehdasasetuksiin?

- Paina reitittimen ollessa päällä takapaneelin RESET-painiketta, kunnes kaikki merkkivalot syttyvät, ja vapauta sitten painike. Reititin käynnistyy automaattisesti uudelleen.

- Kirjaudu reitittimen verkkoliittymään palauttaaksesi reitittimen tehdasasetukset.

K3. Mitä voin tehdä, jos kirjautumisikkuna ei avaudu?

• Jos tietokone on määritetty staattiseen tai kiinteään IP-osoitteeseen, muuta asetusta saadaksesi IP-osoitteen automaattisesti.
• Tarkista, että http://tplinkwifi.net on kirjoitettu oikein Internet-selaimeen. Voit myös tarkistaa välilyönnit tai kirjoittaa Internet-selaimen osoiteriville http://192.168.0.1 tai http://192.168.1.1.
• Käytä toista Internet-selainta ja yritä uudelleen.
• Palauta reititin tehdasasetuksiin (FAQ > K2) ja yritä uudelleen.
• Poista verkkosovitin käytöstä ja ota se sitten uudelleen käyttöön.

K4. Mitä voin tehdä, jos unohdan verkkohallinnan salasanani?

- Palauta reititin tehdasasetuksiin (FAQ > K2) ja kirjaudu sitten sisään kirjoittamalla sekä käyttäjätunnukseksi että salasanaksi admin.

K5. Mitä voin tehdä, jos unohdan langattoman verkon salasanan?

- Kirjaudu reitittimen verkkoliittymään ja nouda tai nollaa langattoman verkon salasana.

Huomautus: Lisää vianmääritysapua on FAQssa sivustollamme http://www.tp-link.com/en/support/faq.

Aloita

Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.

Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.

Älä käytä tätä tuotetta lähellä vettä.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
