NX-T10 - Enceinte Bluetooth JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système home cinéma avec lecteur DVD, tuner FM, USB et entrées HDMI
Marque	JVC
Modèle	NX-T10
Dimensions de l'appareil principal (horizontal)	420 mm (L) x 70 mm (H) x 240 mm (P)
Poids de l'appareil principal	2,3 kg (sans socle)
Dimensions du caisson de grave	231 mm x 393 mm x 370,5 mm (L/H/P)
Poids du caisson de grave	10 kg

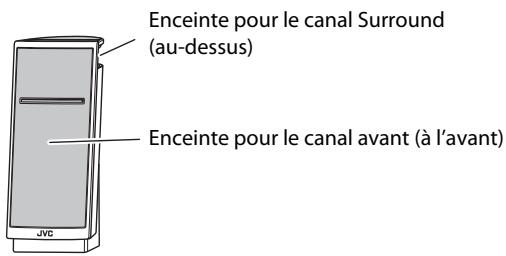

Dimensions des enceintes	100 mm x 240 mm x 128 mm (L/H/P) chacune
Poids des enceintes	1,3 kg chacune
Alimentation	Secteur 230 V, 50 Hz
Consommation électrique	80 W en fonctionnement, 0,85 W en veille
Fonctions principales	Lecture DVD/CD, radio FM (30 présélections), lecture USB (MP3/WMA/JPEG/MPEG/DivX), entrées HDMI (2), sortie HDMI, enregistrement USB, modes Surround (Dolby Pro Logic II), réglage des graves et aigus
Puissance de sortie	Avant : 80 W + 80 W (4 Ω) ; Surround : 80 W + 80 W (4 Ω) ; Caisson de grave : 200 W (6 Ω)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Pour les saletés tenaces, utiliser un chiffon légèrement humide avec un détergent neutre dilué. Ne pas utiliser de diluant, benzène ou insecticides.
Sécurité	Ne pas ouvrir l'appareil (risque de choc électrique et rayonnement laser classe 1). Ne pas exposer à la pluie ou à l'humidité. Débrancher avant toute intervention. Confier les réparations à un personnel qualifié.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le revendeur pour toute réparation.
Accessoires fournis	Antenne FM, câble vidéo composite, câble système, télécommande, piles (2), socle

FOIRE AUX QUESTIONS - NX-T10 JVC

Comment connecter un périphérique USB au système ?

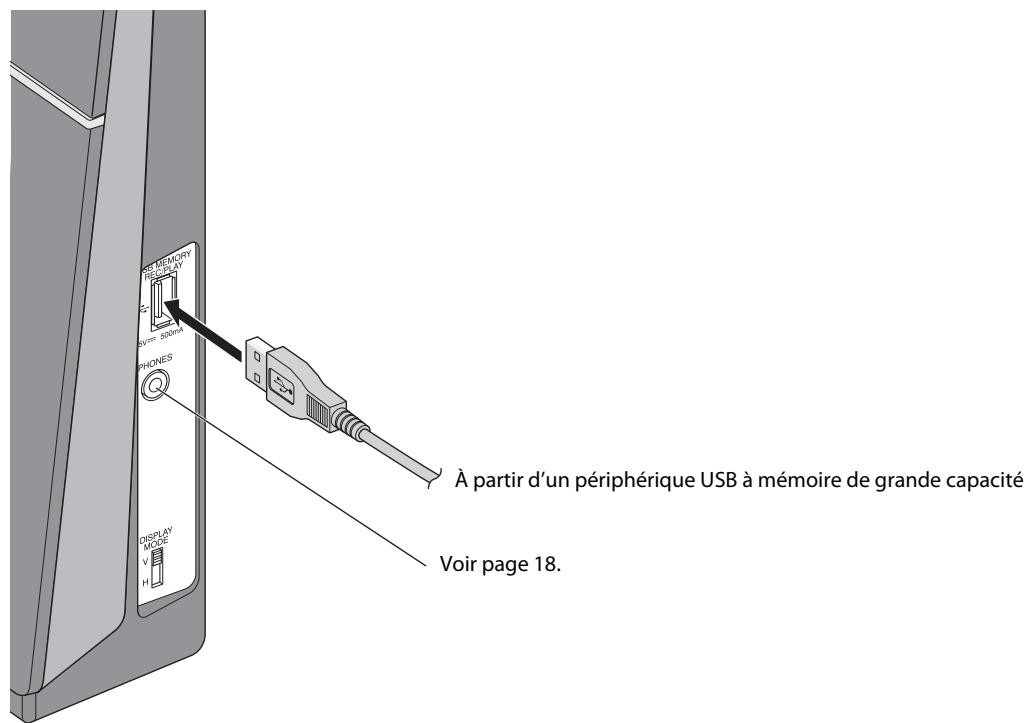

Branchez le périphérique USB (clé, disque dur) sur la prise USB MEMORY REC/PLAY à l'avant de l'appareil principal. Utilisez de préférence un câble USB 2.0 de moins d'un mètre. Le système reconnaît les formats MP3, WMA, JPEG, MPEG-1/2 et DivX.

Comment régler le mode de balayage (progressif/entrelacé) ?

Appuyez sur la touche SCAN MODE de la télécommande. Choisissez le mode en fonction de votre téléviseur : AUTO (recommandé), 576P, 720P, 1080I ou 1080P pour HDMI ; 576P (progressif) ou 576I (entrelacé) pour les prises COMPONENT.

Comment enregistrer un CD sur un périphérique USB ?

Insérez un CD et connectez un périphérique USB (prise avant). Sélectionnez la source DVD/CD, puis appuyez sur la touche REC pour démarrer l'enregistrement. Les plages sont enregistrées au format MP3 dans un dossier nommé 'JVC_A01'. L'enregistrement s'arrête automatiquement à la fin du disque.

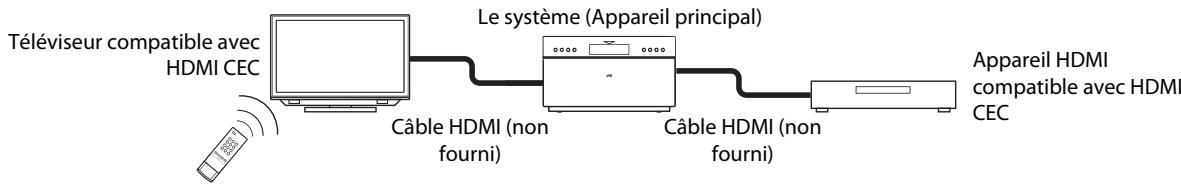

Comment utiliser la fonction HDMI CEC ?

Assurez-vous que le téléviseur et les appareils connectés sont compatibles CEC. Dans le menu des réglages, maintenez SET UP enfoncé, puis réglez HDMI CEC sur ON 1 (activation complète) ou ON 2 (sans mise sous/hors tension automatique). Les appareils se commanderont mutuellement via le câble HDMI.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur. Remplacez les piles (polarités respectées). Si le problème persiste, débranchez puis rebranchez le cordon d'alimentation secteur pour réinitialiser le système.

Comment nettoyer le système ?

Utilisez un chiffon doux et sec. Pour les taches, humidifiez légèrement le chiffon avec une solution d'eau et de détergent neutre, puis essuyez. N'utilisez jamais de diluant, benzène ou produits volatils. Ne frottez pas trop fort.

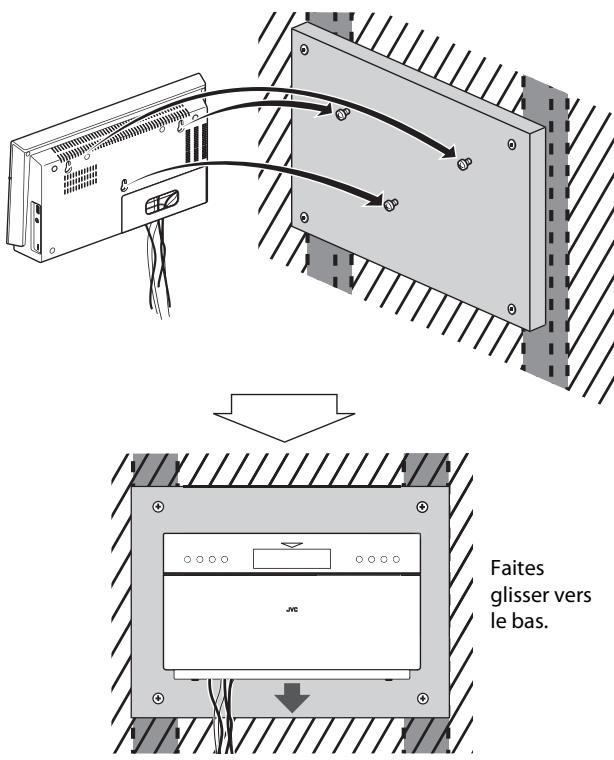

Comment installer l'appareil principal sur un mur ?

L'installation doit être réalisée par un professionnel. Utilisez les trois trous à l'arrière de l'appareil et des vis adaptées au mur (bois massif de préférence). L'appareil pèse 2,3 kg ; assurez-vous que le mur peut supporter ce poids. Suivez les instructions page 11 de la notice.

Comment programmer l'ordre de lecture des plages ?

Avant la lecture, appuyez sur PLAY MODE jusqu'à afficher 'PRG' sur l'écran. Utilisez les touches numériques pour entrer le numéro des plages dans l'ordre souhaité (max 32). Appuyez sur ENTER pour valider, puis sur ▶ pour démarrer la lecture programmée.

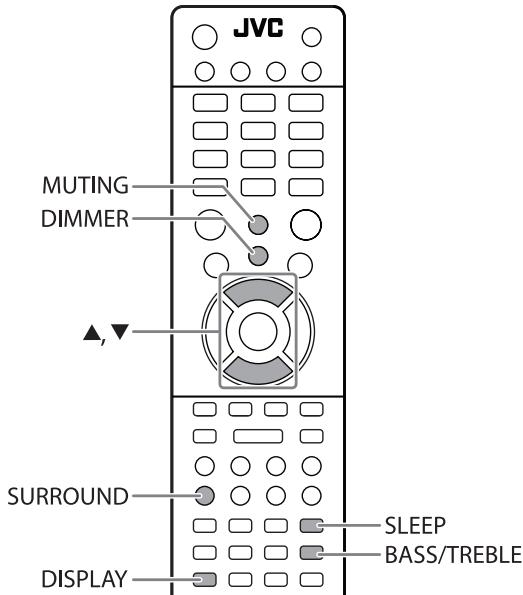

Comment régler le son (mode Surround, graves et aigus) ?

Pour le mode Surround, appuyez sur SURROUND pour choisir NATURAL, PL MOVIE, PL MUSIC ou SURR OFF. Pour les graves et aigus, utilisez les touches BASS/TREBLE et réglez avec ▲/▼ de -10 à +10.

Comment lire un fichier DivX ?

Gravez le fichier DivX (extension .divx, .div ou .avi) sur un CD/DVD au format UDF-Bridge ou placez-le sur un périphérique USB. Insérez le disque ou connectez l'USB, sélectionnez la source DVD/CD ou USB, puis choisissez le type de fichier 'Image animée' à l'écran. La lecture démarre automatiquement.

MODE D'EMPLOI NX-T10 JVC

La touche O/I, quelle que soit sa position, ne coupe pas la ligne principale.

Déconnectez la fiche d'alimentation du SP-NXT10W (caisson de grave) pour couper complètement l'alimentation (le témoin ①/ sur le CA-NXT10 et le témoin POWER ON/STANDBY sur le SP-NXT10W s'éteignent).

La fiche secteur ou un coupleur est utilisé comme dispositif de déconnexion de l'appareil, et l'appareil déconnecté doit être prêt à être utilisé.

• Quand le système est en attente, le témoin 0/1 et POWER ON/STANDBY sont allumés en rouge.
• Quand le système est sous tension, le témoin O/I et POWER ON/STANDBY sont allumés en bleu.

L'alimentation peut être commandée à distance.

IMPORTANT POUR LES PRODUITS LASER

1. PRODUIT LASER CLASSE 1
2. ATTENTION : N'ouvrez pas le couvercle supérieur ni le coffret de l'appareil. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de l'appareil ; confiez toute réparation à un personnel qualifié.
3. ATTENTION : Rayonnement laser visible et/ou invisible de classe 1M une fois ouvert. Ne pas regarder directement dans le faisceau avec des instruments optiques.
4. REPRODUCTION DE L'ÉTIQUETTE : ÉTIQUETTE DE PRÉCAUTION PLACÉE À L'INTÉRIEUR DE L'APPAREIL.

Afin d'éviter tout risque d'électrocution, d'incendie, etc. :

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l'appareil.
2. Ne pas exposer l'appareil à la pluie ni à l'humidité.

ATTENTION :

Une pression acoustique excessive des écouteurs ou du casque d'écoute peut entraîner une perte auditive.

Les piles ne doivent en aucun cas être exposées à une chaleur excessive (lumière du soleil, feu, etc.).

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal, un tissu, etc., la chaleur peut ne pas être évacuée correctement de l'appareil.)
• Ne placez aucune source de flamme nue, telle qu'une bougie, sur l'appareil.
• Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l'environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles.
• N'exposez pas cet appareil à la pluie, à l'humidité, à un égouttement ou à des éclaboussures et ne placez pas des objets remplis de liquide, tels qu'un vase, sur l'appareil.

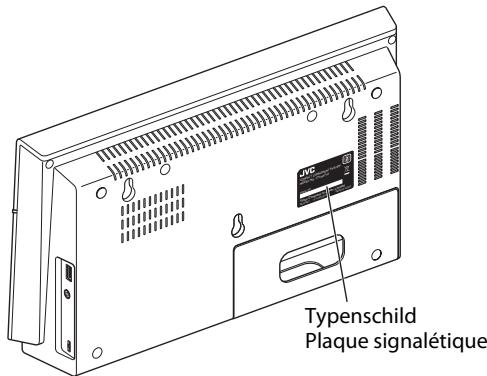

La plaque signalétique est placée à l'extérieur du CA-NXT10 comme montré ci-dessous.

Attention : Aération correcte

Pour prévenir tout risque de décharge électrique ou d'incendie et éviter toute détérioration, installez l'appareil de la manière suivante :

1. Avant : Bien dégagé de tout objet.
2. Côtés/dessus/dessous : Assurez-vous que rien ne bloque les espaces indiqués sur le schéma ci-dessous.
3. Dessous : Posez l'appareil sur une surface plane et horizontale. Veillez à ce que sa ventilation correcte puisse se faire en le plaçant sur un support d'au moins dix centimètres de hauteur.

Vue de côté

Informations relatives à l'élimination des appareils et des piles usagés, à l'intention des utilisateurs

Produits

Notification :

La marque Pb en dessous du symbole des piles indique que cette pile contient du plomb.

[Union européenne]

Si ces symboles figurent sur un appareil électrique/électronique ou une pile, cela signifie qu'ils ne doivent pas être jetés comme déchets ménagers à la fin de leur cycle de vie. Ces produits devraient être amenés aux centres de pré-collecte appropriés pour le recyclage des appareils électriques/électroniques et des piles pour traitement, récupération et recyclage, conformément à la législation nationale et aux Directives 2002/96/EC et 2006/66/EC.

En traitant ces produits d'une manière correcte, vous contribuez à la conservation des ressources naturelles et à la prévention d'effets négatifs éventuels sur l'environnement et la santé humaine, pouvant être causés par une manipulation inappropriée des déchets de ces produits.

Pour plus d'informations sur les centres de pré-collecte et de recyclage de ces produits, contactez votre service municipal local, le service d'évacuation des ordures ménagères ou le magasin dans lequel vous les avez achetés.

Des amendes peuvent être infligées en cas d'élimination incorrecte de ces produits, conformément à la législation nationale.

[Utilisateurs professionnels]

Si vous voulez jeter ce produit, visitez notre page Web, http://www.jvc.eu/, afin d'obtenir des informations sur son recyclage.

[Pays ne faisant pas partie de l'Union européenne]

Ces symboles ne sont reconnus que dans l'Union européenne.

Si vous voulez jeter ces produits, veuillez respecter la législation nationale ou les autres règles en vigueur dans votre pays pour le traitement des appareils électriques/électroniques et des piles usagés.

Cher(e) client(e),

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited :

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Allemagne

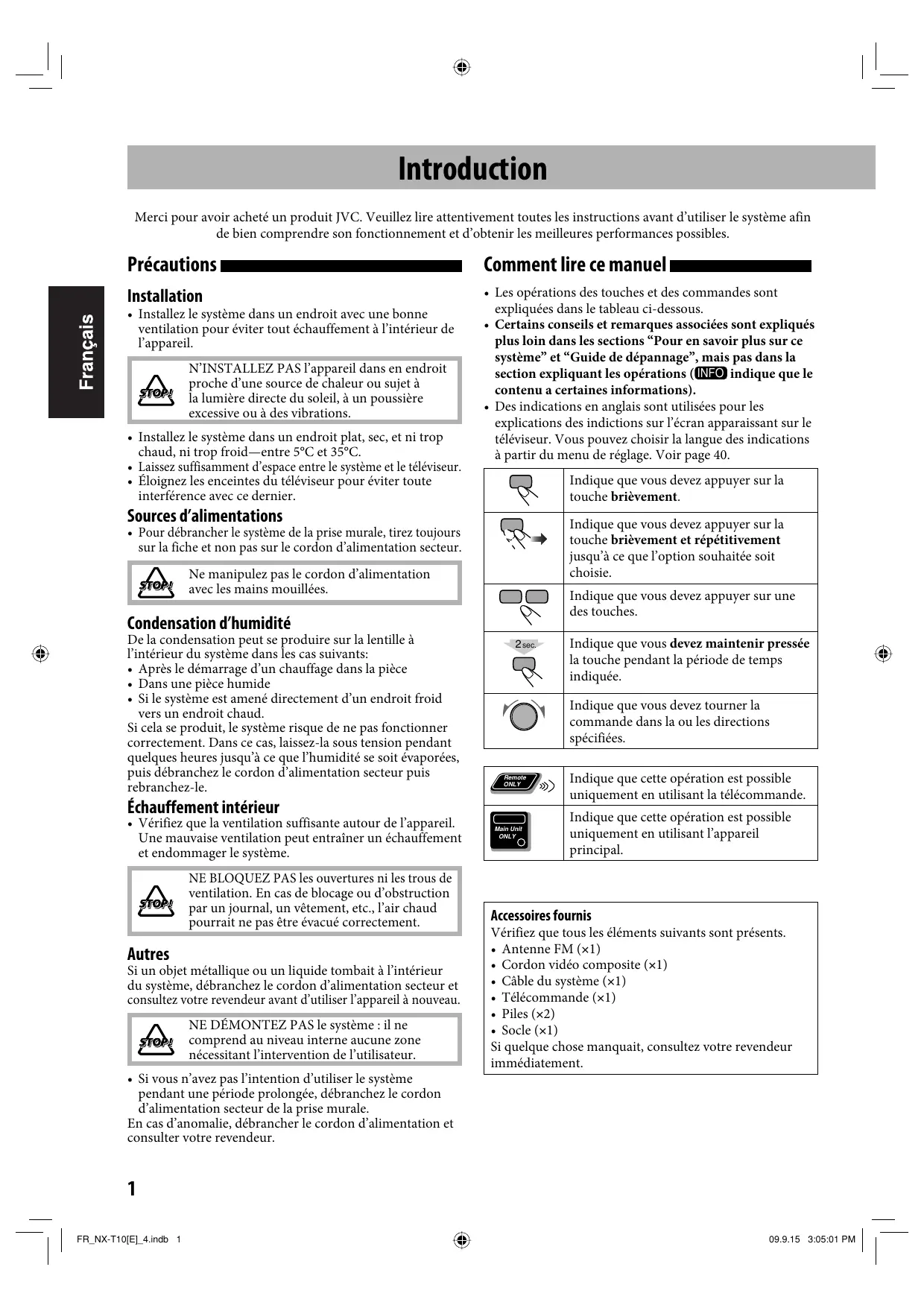

Introduction

Merci d'avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant d'utiliser le système afin de bien comprendre son fonctionnement et d'obtenir les meilleures performances possibles.

Précautions

Installation

• Installez le système dans un endroit bien ventilé pour éviter tout échauffement à l'intérieur de l'appareil.

N'installez PAS l'appareil près d'une source de chaleur ou dans un endroit exposé à la lumière directe du soleil, à une poussière excessive ou à des vibrations.

• Installez le système dans un endroit plat, sec, et ni trop chaud ni trop froid — entre 5 °C et 35 °C.
• Laissez suffisamment d'espace entre le système et le téléviseur.

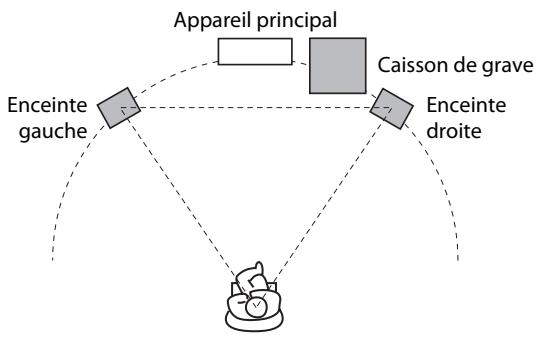

• Éloignez les enceintes du téléviseur pour éviter toute interférence avec ce dernier.

Sources d'alimentation

• Pour débrancher le système de la prise murale, tirez toujours sur la fiche et non pas sur le cordon d'alimentation secteur.

Ne manipulez pas le cordon d'alimentation avec les mains mouillées.

Condensation d'humidité

De la condensation peut se produire sur la lentille à l'intérieur du système dans les cas suivants :

• Après le démarrage d'un chauffage dans la pièce
• Dans une pièce humide
• Si le système est amené directement d'un endroit froid vers un endroit chaud.

Si cela se produit, le système risque de ne pas fonctionner correctement. Dans ce cas, laissez-le sous tension pendant quelques heures jusqu'à ce que l'humidité se soit évaporée, puis débranchez le cordon d'alimentation secteur et rebranchez-le.

Échauffement intérieur

• Vérifiez que la ventilation est suffisante autour de l'appareil. Une mauvaise ventilation peut entraîner un échauffement et endommager le système.

NE BLOQUEZ PAS les ouvertures ni les trous de ventilation. En cas de blocage ou d'obstruction par un journal, un vêtement, etc., l'air chaud pourrait ne pas être évacué correctement.

Autres

Si un objet métallique ou un liquide tombait à l'intérieur du système, débranchez le cordon d'alimentation secteur et consultez votre revendeur avant d'utiliser l'appareil à nouveau.

NE DÉMONTEZ PAS le système : il ne contient à l'intérieur aucune pièce nécessitant l'intervention de l'utilisateur.

• Si vous n'avez pas l'intention d'utiliser le système pendant une période prolongée, débranchez le cordon d'alimentation secteur de la prise murale.

En cas d'anomalie, débranchez le cordon d'alimentation et consultez votre revendeur.

Comment lire ce manuel

• Les opérations des touches et des commandes sont expliquées dans le tableau ci-dessous.
• Certains conseils et remarques associées sont expliqués plus loin dans les sections "Pour en savoir plus sur ce système" et "Guide de dépannage", mais pas dans la section expliquant les opérations (INFO) indique que le contenu a certaines informations).
• Des indications en anglais sont utilisées pour les explications des indications sur l'écran apparaissant sur le téléviseur. Vous pouvez choisir la langue des indications à partir du menu de réglage. Voir page 40.

Indique que vous doivent appuyer sur la touche brievement.

Indique que vous doivent appuyer sur la touche brievement et répétitivement jusqu'à ce que l'options souhaïée soitCHOISIE.

Indique que vous doivent appuyer sur une des touches.

Indique que vous doivent presser la touche pendant la période de temps indiquée.

Indique que vous doivent tournier la commande dans la ou les directions spécifiées.

Remote ONLY	Indique que cette opération est possible uniquement en utilisant la télécommande.
Main Unit ONLY	Indique que cette opération est possible uniquement en utilisant l'ordinateil principal.

Accessoires fournis

Vérifiez que tous les éléments suivants sont présents.

Antenne FM (×1) Cordon vidéo composite (×1) Câble du système (×1) - Télécommande (×1) - Piles (×2) - Socle (×1)

Si quelque chose manque, consultez votre revendeur immédiatement.

Table des matières

Introduction. 1

Précautions 1 Comment lire ce manuel. 1 Types de disques/fichiers reproductibles 3

Préparations 4

Positionnement vertical ou horizontal de l'appareil principal. 4 Connexions 5 Lors de l'installation de l'appareil principal sur un mur 11 Préparation de la télécommande. 13

Changement du mode de balayage 14

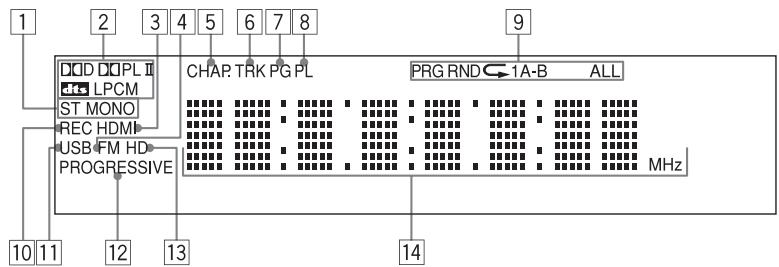

Indicateurs d'affichage 16

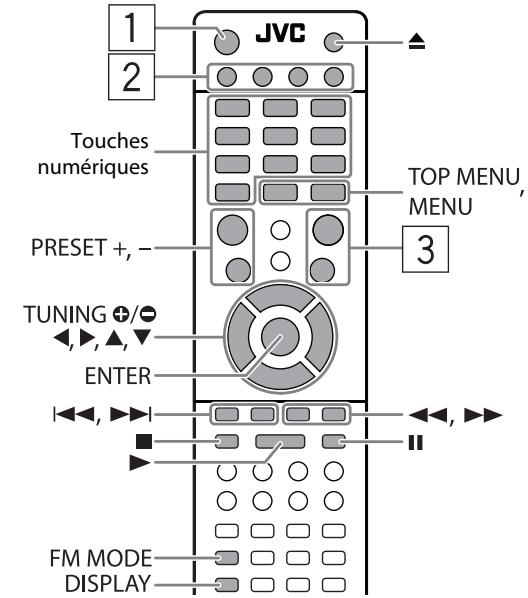

Opérations quotidiennes - Lecture 17

Écoute de la radio FM. 18 Lecture d'un disque/Périphérique USB à mémoire de grande capacité 19 Lecture à partir d'un autre appareil 21

Opérations quotidiennes - Ajustement du son et autres ajustements 22

Pour couper le volume momentanément 22 Ajustement du son 22 Modification de la luminosité de l'affichage. 23 Changement des informations sur l'affichage 23 Mise hors tension automatique de l'appareil. 23

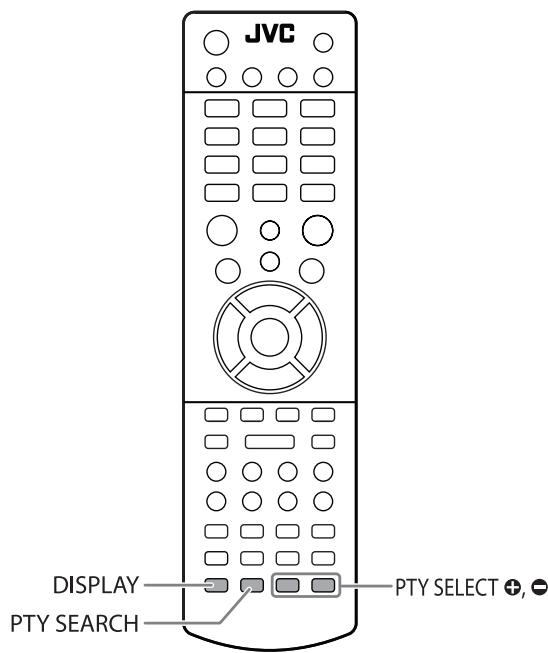

Opérations avancées de la radio 24

Réception des stations FM avec le Radio Data System.... 24 Recherche d'un programme par code PTY. 25

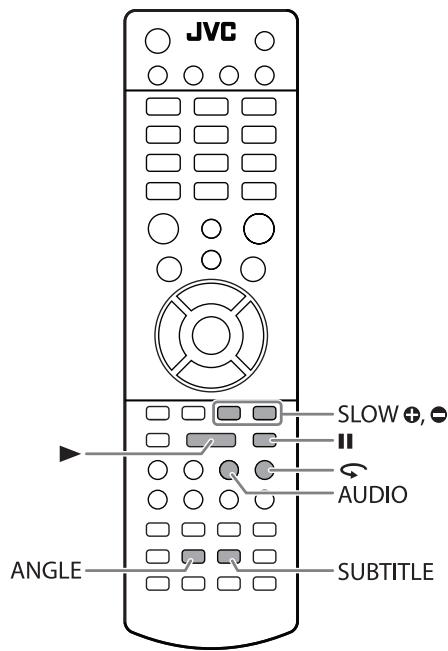

Opérations spéciales des disques/fichiers vidéo 26

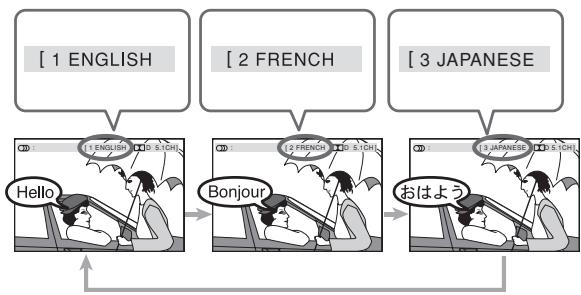

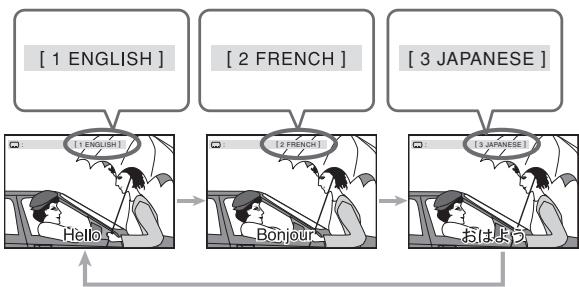

Sélection de la plage audio 26 Sélection de la langue des sous-titres 27 Sélection d'un angle de vue 27 Lecture avec effets spéciaux 28

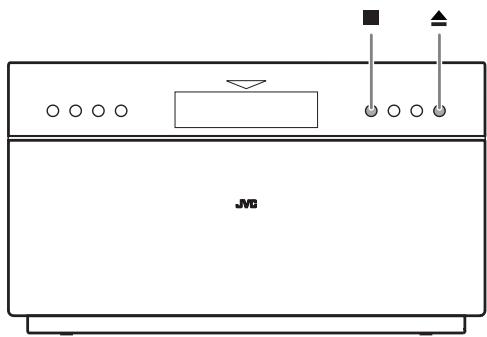

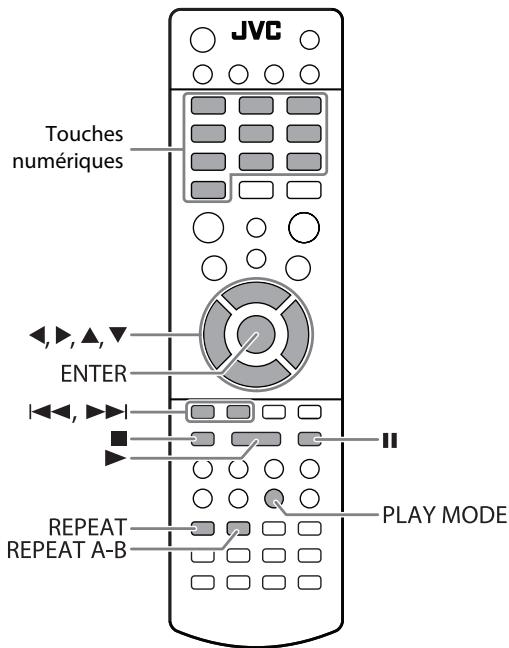

Lecture avancée de disques/fichiers 29

Programmation de l'ordre de lecture - Lecture programmée 29 Lecture dans un ordre aléatoire - Lecture aléatoire 30 Répétition de la lecture 30 Interdiction de l'éjection du disque - Verrou parental 31

Opérations d'enregistrement 32

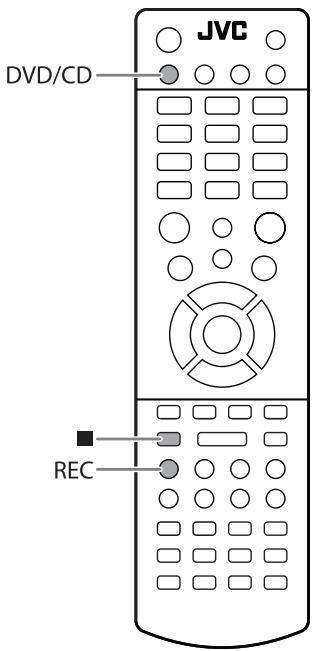

Enregistrement à partir d'un disque 33

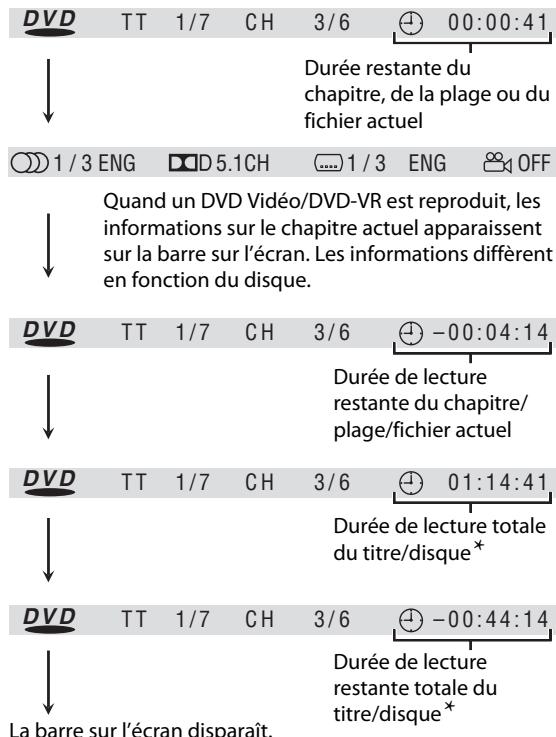

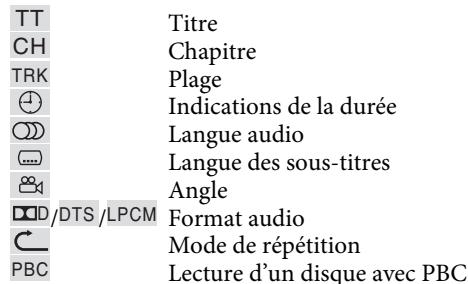

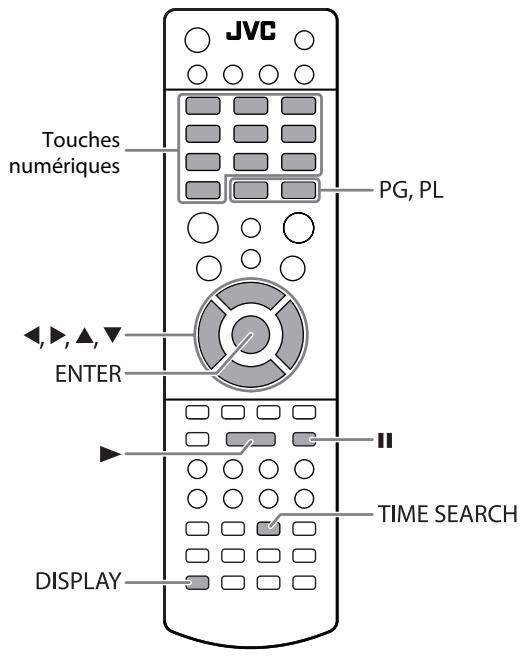

Utilisation de l'affichage sur l'écran 34

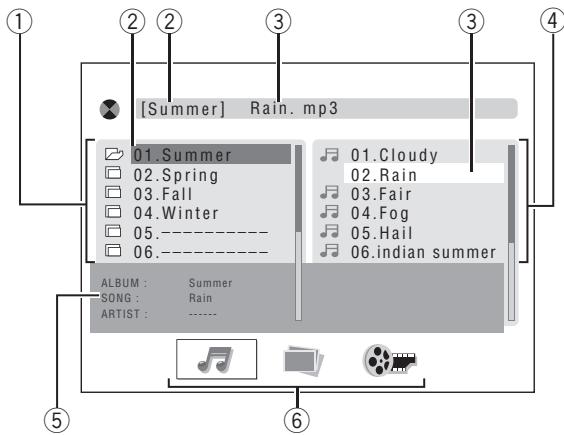

Utilisation de la barre sur l'écran 34 Opérations de l'écran de commande 36

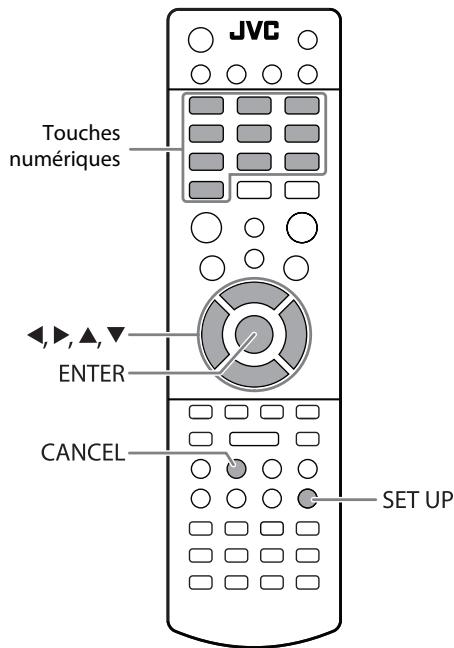

Utilisation du menu de réglages 39

Préparation de la lecture de disques/appareils USB/appareils HDMI. 39 Réglage des fonctions sonores et HDMI 41

Informations additionnelles 43

Pour en savoir plus sur ce système 43 Entretien 45 Guide de dépannage 46 Messages affichés pour les opérations d'enregistrement 48 Spécifications 49

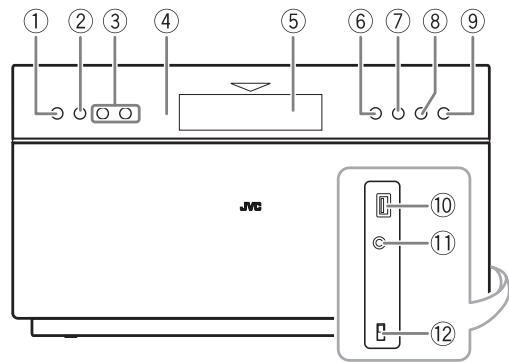

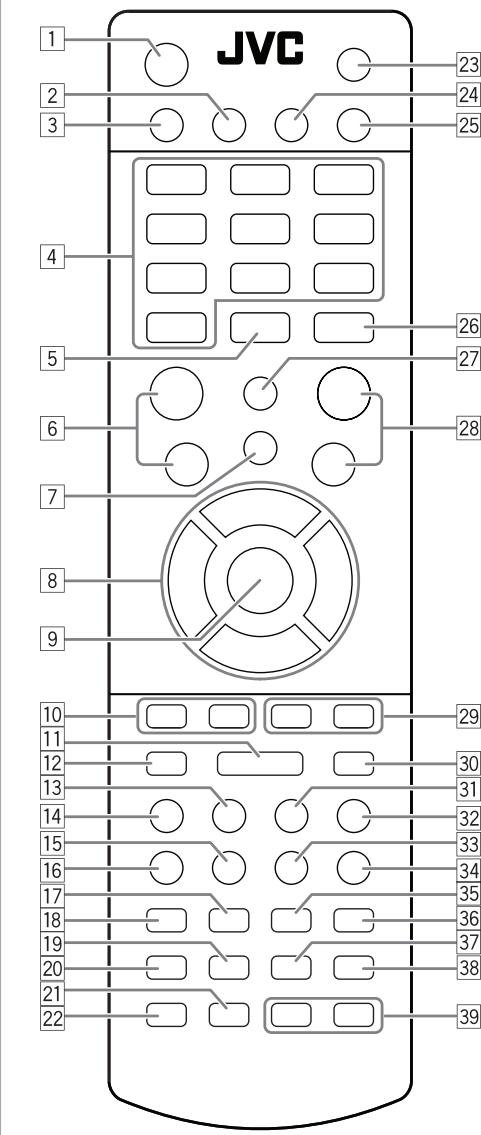

Nomenclature 52

Types de disques/fichiers reproductibles

MP3/WMA

COMPACT VIDEO DVD SUPERVIDEO

CD-R/-RW: Enregistrés au format CD Audio, CD Védo et SVCD. Les fichiers MP3, WMA, JPEG, MPEG-1, MPEG-2 et DivX écrites conformément au format "ISO 9660" peuvent aussi être reproduits.

DVD-R/-RW: DVD Enregistrés au format DVD Video et au format VR (enregistrement video). Les fichiers MP3, WMA, JPEG, MPEG-1, MPEG-2 et DivX écrites au format UDF-Bridge peuvent aussi être reproduits.

+R/+RW: Enregistrés au format DVD Video. Les fichiers MP3, WMA, JPEG, MPEG-1, MPEG-2 et DivX écrites au format UDF-Bridge peuvent aussi être reproduits.

Péripétrique USB à mémoire de grande capacité: Les fichiers MP3, WMA, JPEG, MPEG-1, MPEG-2 et DivX*.

En plus des disques/fichiers ci-dessus, ce système peut reproduire les données audio enregistrées sur les CD-Extra.

• Les disques suivants ne peuvent pas être reproduits : DVD-RAM, CD-I (CD-I Ready), CD-ROM et Photo CD. La lecture de ces disques ne fera que générer du bruit et endommagera les enceintes.
• Disque de 8 cm. Les disques de 8 cm ne peuvent pas être utilisés avec ce système.
• Les CD Text et DVD Text peuvent être reproduits, mais le texte d'information n'apparaît pas sur l'affichage.
• Dans ce manuel, les mots "fichier" et "plage" sont utilisés de façon interchangeable.
• Il est possible de reproduire des disques +R/+RW (format DVD Video uniquement) finalisés. L'indicateur DVD s'allume sur l'écran du téléviseur quand un disque +R/+RW est mis en place.
• "DVD Logo" est une marque de commerce de DVD Format/Logo Licensing Corporation.
• Ce système peut reproduire les fichiers Everio (voir page 44) enregistrés sur un DVD, un CD et un périphérique USB à mémoire de grande capacité.
• Uniquement quand le débit binaire maximum est inférieur à 2 Mbit/s.

À propos du standard de couleur

Ce système peut reproduire les disques enregistrés aux standards vidéo PAL et NTSC. Quand vous reproduisez un disque NTSC, le signal vidéo NTSC est converti en signal vidéo PAL puis sorti.

Remarque sur le code de région

Les lecteurs de DVD et les DVD ont leur propre numéro de code de région. Ce système peut reproduire uniquement les DVD dont les numéros de code de région comprennent le "2".

• « WRONG REGION » apparaît sur le téléviseur si un DVD avec un autre code de région est mis en place.

Ex. :

Précautions pour la lecture de disques à double face

La face non DVD d'un disque à « DualDisc » n'est pas compatible avec le standard « Compact Disc Digital Audio ». Par conséquent, l'utilisation de la face non DVD d'un disque à double face sur cet appareil n'est pas recommandée.

IMPORTANT : Avant de reproduire un disque/fichier, assurez-vous de ce qui suit...

• Mettez le téléviseur sous tension et choisissez le mode d'entrée approprié qui permet de voir les affichages sur l'écran.
• Pour la lecture du disque/fichier, vous pouvez changer le réglage initial selon vos préférences. Voir « Utilisation du menu de réglages » à la page 39.

Si « INVALID KEY » apparaît sur l'écran du téléviseur quand vous appuyez sur une touche, c'est que le disque/fichier ne peut pas réaliser la commande effectuée.

Préparations

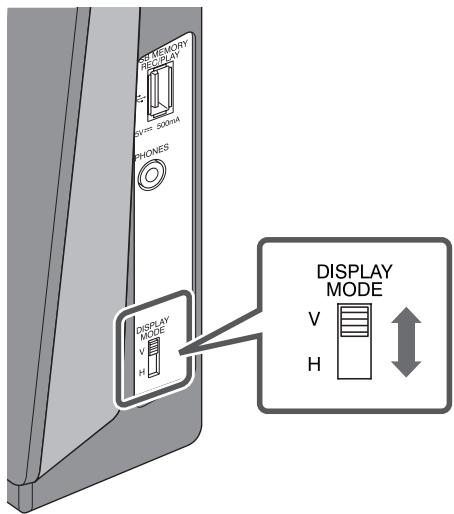

Positionnement vertical ou horizontal de l'appareil principal

Placez l'appareil principal verticalement ou horizontalement. Réglez le commutateur DISPLAY MODE en fonction de la façon dont est placé l'appareil principal.

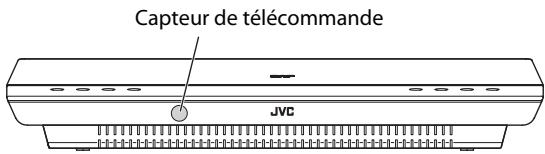

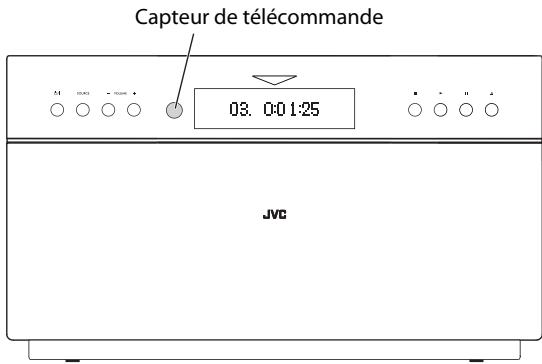

• La position du capteur de télécommande change aussi en fonction du réglage du commutateur DISPLAY MODE (voir page 14).

Ce manuel explique les opérations en utilisant les illustrations de l'appareil principal placé verticalement. Les touches et les opérations quand l'appareil principal est placé horizontalement sont les mêmes que quand il est placé verticalement.

Disposition verticale de l'appareil principal

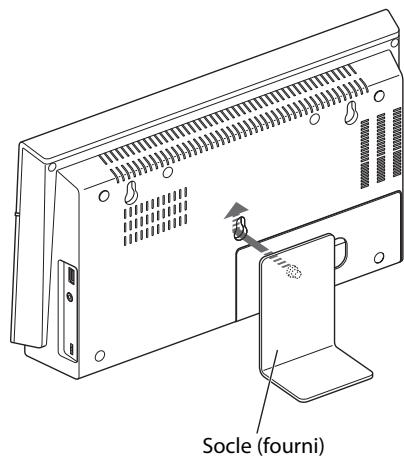

Réglez le commutateur DISPLAY MODE sur « V » (vertical) et attachez le socle fourni à l'appareil principal (voir page 9).

• Lors de la fixation de l'appareil principal sur un mur (voir page 11), réglez aussi le commutateur DISPLAY MODE sur « V ».

Touches et indications sur l'affichage quand le commutateur DISPLAY MODE est réglé sur « V »

• Lorsque vous placez l'appareil principal verticalement, attachez solidement le socle fourni à l'arrière de l'appareil principal une fois que les connexions sont terminées (voir page 9).

Disposition horizontale de l'appareil principal

Réglez le commutateur DISPLAY MODE sur « H » (horizontal).

Touches et indications sur l'affichage quand le commutateur DISPLAY MODE est réglé sur « H »

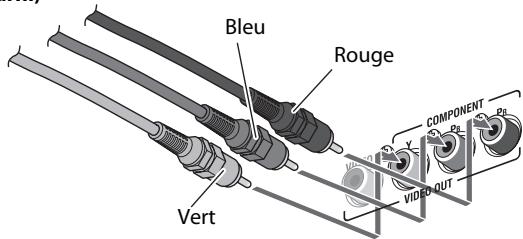

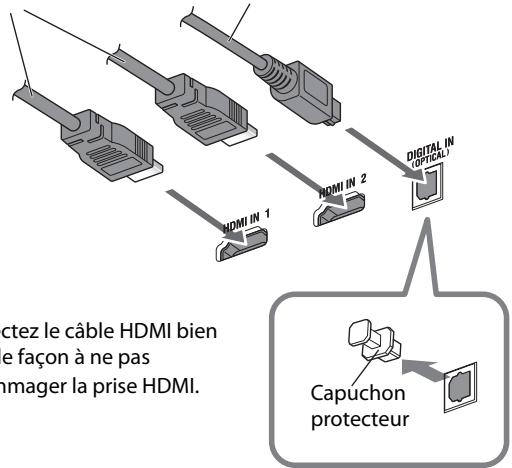

Connexions INFO

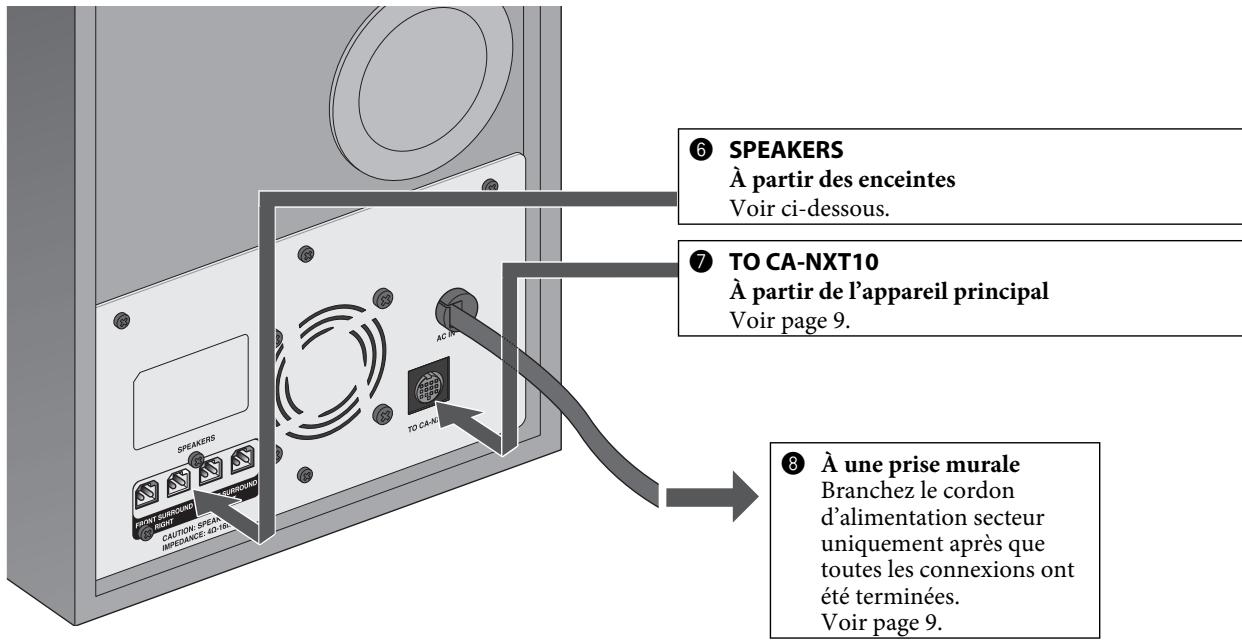

Ne branchez pas le cordon d'alimentation secteur avant d'avoir effectué toutes les autres connexions.

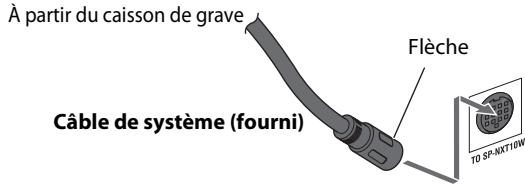

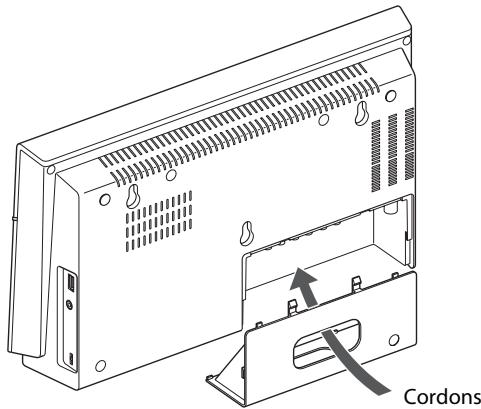

Détachez le couvercle des connecteurs de l'appareil principal et connectez les cordons en les faisant passer à travers le trou du couvercle des connecteurs.

Comment détacher le couvercle des connecteurs

Disposition verticale de l'appareil principal

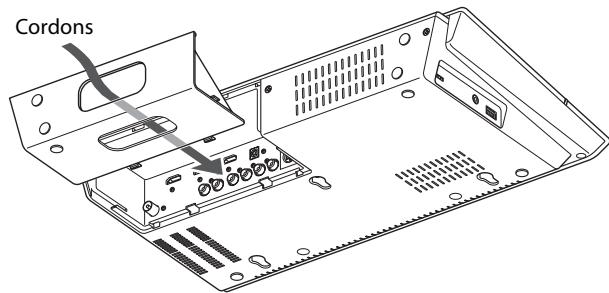

Disposition horizontale de l'appareil principal

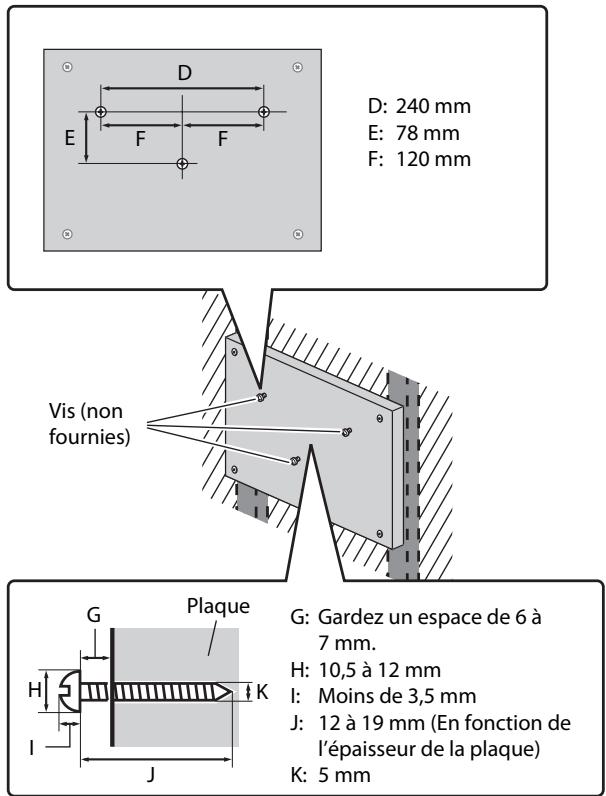

Utilisez aussi le même trou montré ci-dessous lors de la fixation de l'appareil principal sur un mur (voir page 11).

Fixez de nouveau le couvercle des connecteurs à l'unité principale une fois que toutes les connexions sont terminées.

Panneau arrière de l'appareil principal

HDMI IN 1/HDMI IN 2/DIGITAL IN (OPTICAL)

À partir de la sortie de l'appareil Blu-ray ou d'un décodeur numérique Voir page 6.

2 HDMI MONITOR OUT

À partir de l'entrée d'un téléviseur/moniteur Voir page 6.

FM.ANT

À partir de l'antenne FM Voir page 7.

4 AUDIO IN

À partir de la sortie d'un appareil audio analogique Voir page 7.

2VIDEO OUT

À partir de l'entrée d'un téléviseur/moniteur Voir page 6.

TO SP-NXT10W

À partir du caisson de grave (avec le câble de système fourni) Voir page 7.

1 Appareil Blu-ray ou décodeur numérique

Câble HDMI (non fourni) Cordon numérique optique* (non fourni)

• Connectez le câble HDMI bien droit de façon à ne pas endommager la prise HDMI.
• Connectez la sortie audio numérique à la prise DIGITAL IN (OPTICAL) quand l'appareil n'émet pas de signal audio par la sortie HDMI.

Lors de la connexion d'un appareil Blu-ray ou d'un décodeur numérique

• Lors de la connexion avec un câble HDMI, utilisez un câble HDMI de moins de 2 m.
• Le réglage du mode de balayage du système (voir page 14) n'affecte pas les signaux vidéo de la prise HDMI MONITOR OUT entrant par les prises HDMI IN 1 et 2.
• Lors de la connexion de la sortie audio numérique d'un appareil à la prise DIGITAL IN (OPTICAL), assurez-vous des choses suivantes :
• Réglez la sortie audio numérique de l'appareil correctement. Pour plus d'information, référez-vous au mode d'emploi fourni avec l'appareil. Les signaux suivants peuvent être produits sur le système : Dolby Digital, DTS Digital Surround, Linear PCM.
• Pour les signaux audio provenant des prises HDMI IN 1 et 2, vous pouvez choisir de les envoyer vers le téléviseur via la prise HDMI MONITOR OUT ou de les reproduire sur le système. Pour plus de détails, voir page 41.

Téléviseur/moniteur

Connectez un câble HDMI, un cordon vidéo en composantes ou un cordon vidéo composite.

• Pour choisir le mode de balayage progressif (voir page 14), utilisez la prise HDMI MONITOR OUT ou les prises COMPONENT.

Lors de la connexion de votre téléviseur

Connectez votre téléviseur directement à la chaîne. Connecter le système à un téléviseur via un autre appareil tel qu'un magnétoscope ou un enregistreur DVD avec disque dur peut interférer avec l'affichage. Connecter un combiné téléviseur/magnétoscope à la chaîne peut aussi interférer avec l'affichage.

Câble HDMI (non fourni)

Utilisez un câble HDMI de moins de 2 m.

• Connectez le câble HDMI bien droit afin de ne pas endommager la prise HDMI.

Cordon vidéo en composantes (non fourni)

• Lors de la connexion d'un téléviseur avec un câble HDMI ou un cordon vidéo en composantes, choisissez la sortie de signal vidéo appropriée en fonction du téléviseur. Référez-vous aux pages 14 et 15.
• Quand vous utilisez un câble HDMI, effectuez les réglages appropriés dans le menu de réglage (voir pages 39 à 42).
• Ce système est compatible avec certaines fonctions de base de HDMI CEC. Pour plus de détails, voir page 42.
• Le son du lecteur peut être interrompu quand vous utilisez le téléviseur connecté au câble HDMI.

Antenne FM

Étendez-la de façon à obtenir la meilleure réception possible.

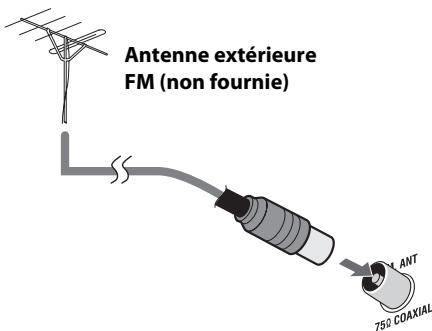

Pour une meilleure réception FM

Déconnectez l'antenne FM fournie et connectez l'appareil à une antenne FM extérieure en utilisant un connecteur de type coaxial 75 Ω (IEC ou DIN45325).

Ce système ne peut pas recevoir la bande AM (PO/GO).

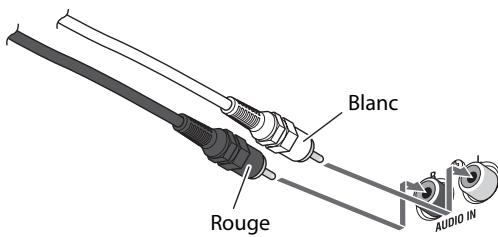

4 Appareil audio analogique

Cordon audio (non fourni)

Câble de système

Connectez le câble de système avec la marque de la flèche dirigée vers le haut.

Une fois que les connexions à l'arrière de l'appareil principal sont terminées, connectez les enceintes et le câble de système au caisson de grave. Référez-vous aux pages 8 et 9.

Panneau arrière du caisson de grave

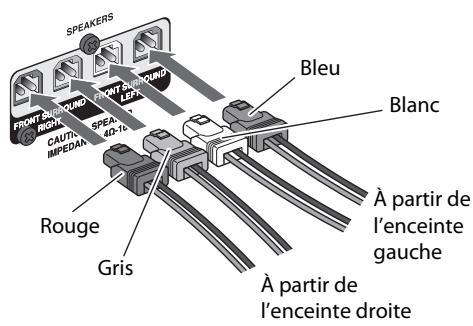

6 Enceintes

Connectez les enceintes au caisson de grave en raccordant les connecteurs colorés aux prises de la même couleur à l'arrière du caisson de grave.

ATTENTION :

• Les haut-parleurs fournis ont été conçus exclusivement pour être utilisés avec le système NX-T10. Ne connectez pas les enceintes fournies à n'importe quel autre appareil que le caisson de grave du système (SP-NXT10W). Dans le cas contraire, les enceintes pourraient être endommagées.
• Ne pas connecter des enceintes extérieures avec celles fournies. Le changement d'impédance peut endommager le système.

IMPORTANT

• Un branchement incorrect des câbles des enceintes peut réduire l'effet stéréo et la qualité du son.
• Les enceintes gauche/droite fournies sont blindées magnétiquement, cependant des irrégularités chromatiques sur le téléviseur peuvent survenir. Pour éviter cela, réglez les enceintes en suivant les instructions ci-dessous. (Le caisson de grave n'est pas blindé magnétiquement.)

1. Mettez le téléviseur hors tension avant de régler les enceintes. 2. Placez les enceintes à une distance suffisante du téléviseur de façon à ce qu'elles ne provoquent aucune irrégularité chromatique sur l'écran TV. 3. Attendez environ 30 minutes avant de remettre le téléviseur sous tension.

Disposition des enceintes

Ce système est conçu pour offrir un son Surround virtuel en positionnant les 3 enceintes en avant.

Les enceintes omnidirectionnelles offrent un champ sonore large et une ambiance acoustique réaliste.

• S'il est difficile de placer les enceintes de la façon illustrée ci-dessus, vous pouvez ajuster le niveau de sortie des enceintes pour obtenir un meilleur effet sonore. Voir page 42.

ATTENTION :

Lors de l'installation des enceintes gauche et droite sur un mur :

• Lors de l'installation des enceintes sur un mur, assurez-vous de les faire installer par un personnel qualifié.
• N'INSTALLEZ PAS les enceintes sur le mur vous-même afin d'éviter tout dommage qui pourrait être causé si elles tombaient du mur à cause d'une installation incorrecte ou d'une faiblesse dans la structure du mur.
• L'emplacement de l'installation des enceintes sur le mur doit être sélectionné avec soin. Des blessures physiques ou des dommages matériels peuvent se produire si les enceintes installées interfèrent avec les activités quotidiennes.

7. Câble de système

Connectez le câble système avec la marque de la flèche dirigée vers le haut.

Cordon d'alimentation

Connectez le cordon d'alimentation du caisson de grave une fois que les autres connexions sont terminées. Le témoin φ/ sur l'appareil principal et le témoin POWER ON/STANDBY sur le caisson de grave s'allument en rouge.

Pour attacher le socle fourni à l'appareil principal

Quand vous placez l'appareil principal verticalement, assurez-vous d'attacher le socle fourni sur l'appareil principal. Attachez solidement le socle fourni à l'arrêt de l'appareil principal après que les connexions sont terminées.

ATTENTION :

Détachez le socle avant de déplacer l'unité principale.

Panneau latéral de l'appareil principal

Lors de la connexion d'un périphérique USB à mémoire de grande capacité

• Lors de l'utilisation d'un câble USB pour la connexion du périphérique, utilisez un câble USB 2.0 d'une longueur de moins d'un mètre.
• Vous pouvez connecter un périphérique USB à mémoire de grande capacité tel qu'un périphérique USB à mémoire flash, un disque dur, un lecteur de carte multimédia, etc. à cette chaîne.
• Vous ne pouvez pas connecter un ordinateur ou un caméscope JVC Everio à la prise USB MEMORY REC/PLAY (●) de cette chaîne.
• Des bruits et de l'électricité statique peuvent perturber les périphériques USB de mémoire de grande capacité. Dans ce cas, déconnectez puis reconnectez le périphérique USB de mémoire de grande capacité après avoir mis le système hors tension.

Lors de l'installation de l'appareil principal

sur un mur

Vous pouvez installer l'appareil principal sur un mur.

ATTENTION :

Assurez-vous de faire installer l'appareil principal par un technicien qualifié. - N'INSTALLEZ PAS l'appareil principal sur le mur vous-même afin d'éviter tout dommage qui pourrait être causé s'il tombait du mur à cause d'une installation incorrecte ou d'une faiblesse dans la structure du mur. - L'emplacement de l'installation sur le mur doit être sélectionné avec soin. Des blessures physiques ou des dommages matériels peuvent se produire si l'appareil principal installé sur le mur interfère avec les activités quotidiennes. - L'appareil principal pèse environ 2,3 kg. Faites très attention lors de l'installation de l'appareil principal pour éviter tout accident causé par une chute de l'appareil principal. - Avant d'installer l'appareil principal sur un mur, vérifiez le mur (ou les autres aspects associés) pour l'installation, et vérifiez si la force du mur est suffisante pour supporter le poids de l'appareil principal. - N'installez pas l'appareil principal sur un mur en contreplaqué ou en placoplâtre. L'appareil principal tombera et entraînera des dommages. - Les vis nécessaires pour la fixation ne sont pas fournies. Utilisez des vis correspondant à la force et au matériau du pilier ou du mur. - Lors de l'installation de l'appareil principal, les vis doivent être serrées solidement dans les trois emplacements utilisés. Si vous n'utilisez pas l'appareil principal sur le mur en utilisant les trois trous à l'arrière de l'appareil principal, l'installation sera instable et il y aura des risques de chute de l'appareil principal.

Exemple de fixation

La procédure ci-dessous est un exemple de la fixation de l'appareil principal sur un mur.

Elle n'offre aucune garantie de sécurité lors de l'utilisation de l'appareil principal sur le mur. Prenez en compte des facteurs tels que le matériau, la force et l'état du mur, de même que les renforts et les changements possibles qui peuvent survenir avec le temps.

• Vous devez connecter les cordons à l'appareil principal avant de fixer l'appareil au mur.
• NE BRANCHEZ PAS le cordon d'alimentation sur une prise secteur murale avant d'avoir installé l'appareil principal sur le mur.

1. Choisissez l'emplacement (mur en bois) où l'appareil principal doit être fixé.

Évitez les murs en contreplaqué ou en placoplâtre.

2. Pour renforcer le mur, préparez la plaque en bois qui sera utilisée pour installer l'appareil principal sur le mur.

Avant de commencer, vérifiez la position des supports dans le mur.

Utilisez une plaque solide aux dimensions suivantes :

A (Hauteur) : Plus haut que l'appareil principal

B (Largeur) : Plus large que la distance entre les deux supports dans le mur

C (épaisseur) : 9 mm à 15 mm

3. Fixez la plaque au mur.

Accrochez la plaque solidement en au moins quatre endroits sur les supports dans le mur. Le diamètre des vis doit être supérieur à 4 mm et leur longueur doit être égale à 3 fois l'épaisseur de la plaque montée sur le mur (en tenant compte également de l'épaisseur du mur).

4. Montez trois vis (non fournies) sur la plaque fixée au mur.

Fixez les vis sur la plaque comme illustré ci-dessous.

5. Accrochez l'appareil principal sur les vis installées et faites-le glisser vers le bas.

Assurez-vous que l'appareil principal est installé de manière sûre.

• Ajustez les vis si l'appareil principal n'est pas installé de manière sûre.

• Ne placez rien sur le dessus de l'appareil principal. Sinon, l'appareil principal pourrait tomber et blesser les personnes se trouvant à proximité.
• Ne grimpez pas sur l'appareil principal et ne vous y accrochez pas. Cela pourrait endommager l'appareil principal et/ou causer des blessures corporelles. Faites particulièrement attention lorsqu'il y a de jeunes enfants dans la maison.
• Évitez de coincer les cordons entre l'appareil principal et le mur. Cela pourrait déséquilibrer l'appareil principal et provoquer sa chute. Assurez-vous que les cordons connectés n'interfèrent pas avec les activités quotidiennes et que les utilisateurs ne se prennent pas dans les cordons.
• Ne tirez pas sur les cordons connectés avec une force excessive.
• Vérifiez régulièrement qu'aucune vis n'est desserrée.
• Si l'appareil principal tombait, mettez-le hors tension et débranchez le cordon d'alimentation de la prise secteur murale. Puis contactez votre revendeur pour une inspection et des réparations. Utiliser l'appareil principal dans cet état peut entraîner un incendie ou une électrocution.
• Ne placez pas d'objets de valeur (fragiles) sous l'endroit où l'appareil principal est installé. Ils pourraient être endommagés si l'appareil principal tombait.
• JVC ne peut être tenu responsable pour tout accident ou dommage résultant d'un assemblage ou d'un montage incorrect, d'une force insuffisante de la fixation, d'une mauvaise utilisation ou d'un abus, ou en cas de désastre naturel.

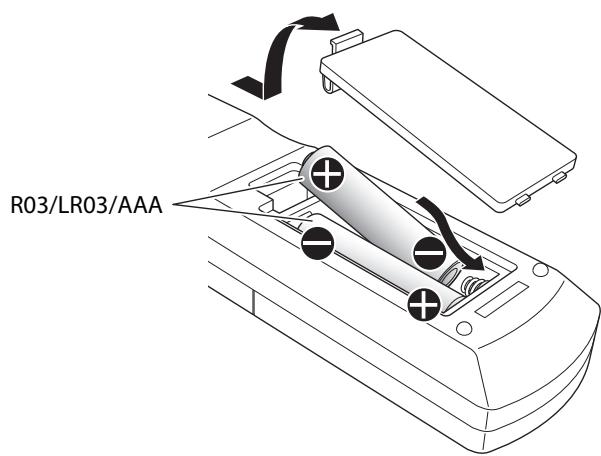

Préparation de la télécommande

Insérez la pile dans la télécommande en respectant les polarités (+ et -).

• Si la télécommande perd de sa puissance ou de son efficacité, remplacez les deux piles.

Lors de l'utilisation de la télécommande

Pointez le sommet de la télécommande vers le capteur le plus directement possible. Si la télécommande est utilisée d'une position en diagonale, la plage de fonctionnement (environ 5 m) peut être plus courte.

Quand vous placez l'appareil principal verticalement (avec le commutateur DISPLAY MODE réglé sur "V")

Quand vous placez l'appareil principal horizontalement (avec le commutateur DISPLAY MODE réglé sur "H")

Changement du mode de balayage

INFO

Choisissez la sortie de signal vidéo en fonction du type de votre téléviseur après avoir connecté l'appareil principal au téléviseur.

• Mettez le système sous tension avant de régler le mode de balayage. Voir page 17.
• Il n'est pas nécessaire de réaliser ce réglage quand vous connectez le téléviseur avec un cordon vidéo composite.

1 Choisissez DVD/CD comme source.

2 Entrez en mode de réglage du mode de balayage.

Ex. : Quand le téléviseur est connecté à la prise HDMI MONITOR OUT

• Terminez la procédure suivante pendant que l'élément réglé clignote.

3 Choisissez le mode de balayage.

Lors de la connexion d'un téléviseur à la prise HDMI MONITOR OUT

AUTO	Normalement choisissez ce réglage.
576P	Choisissez un mode de balayage si c'est nécessaire.
720P
1080I	• Les régages disponibles varient en fonction des résolutions disponibles du téléviseur connecté.
1080P

Lors de la connexion du téléviseur aux prises COMPONENT

576P	Choisissez ce réglage lors de la connexion d'un téléviseur compatible avec le balayage progressif, aux prises COMPONENT. Le balayage progressif offre une image de grande qualité.
576I	Choisissez ce réglage lors de la connexion d'un téléviseur qui ne prend pas en charge le balayage progressif.

4 Mémorisez le réglage.

• Ce réglage peut être utilisé uniquement pour les signaux vidéo reproduits avec le lecteur de disque intégré à l'appareil principal. Les signaux provenant de la prise HDMI IN 1/2 ne sont pas affectés.
• Ce réglage n'affecte pas les signaux vidéo de la prise VIDEO. Les signaux de la prise VIDEO sont fixés sur le balayage entrelacé avec 576 lignes.
• « 576 », « 720 » et « 1080 » font référence au nombre de lignes de balayage. Généralement, plus le nombre est grand, meilleure est l'image qui peut être obtenue.
• « I » fait référence au balayage entrelacé. « P » fait référence au balayage progressif. Une meilleure image peut être obtenue au balayage progressif qu'au balayage entrelacé.
• Quand un signal vidéo HDMI est sorti par la prise HDMI MONITOR OUT, l'indicateur HDMI s'allume sur l'affichage.
• Quand un signal vidéo HD (Haute définition) est sorti par la prise HDMI MONITOR OUT, l'indicateur HD s'allume sur l'affichage.
• Quand « 576P », « 720P » ou « 1080P » est besoin, l'indicateur PROGRESSIVE s'allume sur l'affichage.
• Le réglage du mode de balayage est mémorisé si l'appareil principal est mis hors tension (en attente).

Les indications sur l'affichage vous donnent beaucoup d'informations pendant l'utilisation du système.

Avant d'utiliser le système, familiarisez-vous avec les indicateurs, et en particulier, quand et comment ils s'allument sur l'affichage.

Indicateurs de réception FM

• ST (stéréo) : s'allume lorsqu'une station FM stéréo de signal suffisamment fort est accordée.
• MONO (monaural) : s'allume lors de la réception d'une station FM en son monophonique.

Indicateurs de format de signal audio numérique

3 Indicateur HDMI

• S'allume quand un signal vidéo HDMI est sorti.

4 Indicateur FM

S'allume quand FM est besoin comme source.

Indicateur CHAP. (chapitre)

S'allume pour indiquer le numéro de chapitre.

6 Indicateur TRK (plage)

S'allume pour indiquer le numéro de plage.

7 Indicateur PG (programme)

• S'allume quand un programme original sur un DVD-VR est produit.

Indicateur PL (liste de lecture)

• S'allume quand une liste de lecture sur un DVD-VR est en cours de lecture.

9 Indicateurs de mode de lecture

• PRG : s'allume quand le mode de lecture programmée est actif.
• RND : s'allume quand le mode de lecture aléatoire est actif.
• Indicateurs de mode de répétition :
• 1 : s'allume quand le mode de répétition d'une seule plage/fichier/chapitre est actif.
• : s'allume quand le mode de répétition d'un groupe/d'un titre/d'un programme original/d'une liste de lecture est actif.
• ALL : s'allume quand le mode de répétition de toutes les plages/fichiers/titres/programmes originaux est actif.
• A-B : s'allume quand le mode de répétition A-B est actif.

10 Indicateur REC (enregistrement)

• Clignote au démarrage de l'enregistrement puis reste allumé pendant l'enregistrement.

11 Indicateur USB

S'allume dans les cas suivants :

• Quand "USB" est choisi comme source et qu'un périphérique USB à mémoire de grande capacité est connecté.
• Lors d'un enregistrement sur un périphérique USB à mémoire de grande capacité.

Indicateur PROGRESSIVE (progressif)

• S'allume quand le mode de balayage progressif est activé.

Indicateur HD (haute définition)

• S'allume quand un signal vidéo haute définition (720p/1080i/1080p) est émis par la prise HDMI MONITOR OUT.

• Lors de l'écoute de la bande FM : la bande (ou le numéro de préréglage) et la fréquence de la station apparaissent.
• Quand "HDMI 1", "HDMI 2", "DGTL (DIGITAL) IN" ou "AUDIO IN" est sélectionné comme source : le nom de la source actuelle apparaît.
• Lors de la lecture d'un disque ou fichier : l'état actuel apparaît.

Opérations quotidiennes — Lecture

Télécommande

Appareil principal

1

2

DVD/CD

HDMI

11/2 IN

JT FM

ou

SOURCE

Dans ce manuel, nous expliquons principalement les opérations à l'aide de la télécommande; cependant, vous pouvez utiliser les touches et les commandes de l'appareil principal si elles portent le même nom (ou un nom similaire) et la même marque.

Mise sous tension de l'appareil.

Le témoin O/I sur l'appareil principal s'allume en bleu.

• Le témoin POWER ON/STANDBY s'allume aussi en bleu sur le caisson de grave.
• En plus de l'utilisation de la touche O/I, le système se met sous tension quand vous appuyez sur une des touches suivantes:

DVD/CD, HDMI 1/2, INPUT, FM, SOURCE, ▲

Choisissez la source.

A partir de la télécommande

• Pour les disques: Appuyez sur DVD/CD. Voir page 19.
• Pour FM : appuyez sur FM. Voir page 18.
• Pour HDMI 1/2 : appuyez de manière répétée sur HDMI 1/2 pour sélectionner "HDMI 1" ou "HDMI 2". Voir page 21.
• Pour USB/DIGITAL IN/AUDIO IN : appuyez de manière répétée sur INPUT pour sélectionner "USB", "DGTL IN" ou "AUDIO IN". Référez-vous aux pages 19 et 21.

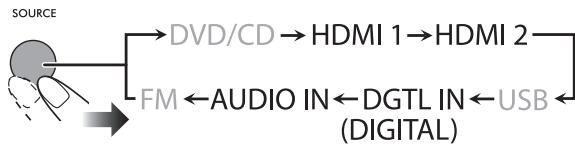

Sur l'appareil principal

Appuyer de manière répétée sur SOURCE permet de changer la source de la façon suivante :

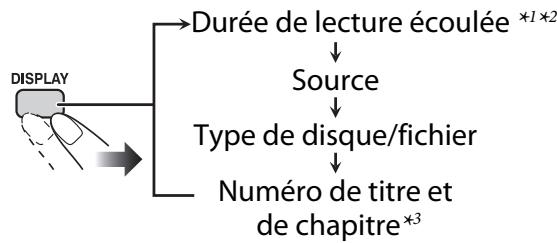

• Vous pouvez changer les informations affichées en appuyant sur DISPLAY. Pour plus de détails, voir page 23.

Ajustez le volume.

Vous pouvez ajuster le niveau de volume entre "VOL MIN" (niveau 0) et "VOL MAX" (niveau 60).

Pour mettre le système hors tension (en attente)

Le témoin φ/1 s'allume en rouge sur l'appareil principal.

• Le témoin POWER ON/STANDBY s'allume aussi en rouge sur le caisson de grave.
• Une petite quantité d'énergie est toujours consommée, même en mode d'attente.

NE METTEZ PAS le système hors tension (en mode d'attente) quand son niveau de volume est réglé extrêmement haut ; sinon la déflagration soudaine du son pourrait endommager les enceintes et/ou le casque d'écoute lors de la mise sous tension du système ou le démarrage de la lecture.

Pour une écoute privée

Connectez un casque d'écoute à la prise PHONES sur l'appareil principal (voir page 10). Plus aucun son ne sort des enceintes. Assurez-vous de réduire le volume avant de connecter un casque ou de vous le mettre sur les oreilles.

• Déconnecter le casque d'écoute met à nouveau en service les enceintes.
• L'effet Surround est mis hors service automatiquement quand un casque d'écoute est connecté.

Comment choisir un numéro

Appuyez sur les touches numériques pour entrer le numéro, puis appuyez sur ENTER.

Certaines options sont sélectionnées automatiquement sans que vous ayez besoin d'appuyer sur ENTER.

Exemples :

Pour choisir le numéro 7, appuyez sur 7, puis sur ENTER.

Pour choisir le numéro 14, appuyez sur 1, 4, puis sur ENTER.

Pour choisir le numéro 78, appuyez sur 7, 8, puis sur ENTER.

Pour choisir le numéro 104, appuyez sur 1, 0, 4, puis sur ENTER.

Écoute de la radio FM (NFO)

• Ce système ne peut pas recevoir la bande AM (PO/GO).

Pour accorder une station

Quand FM est sélectionné...

La fréquence change sur l'affichage.

Quand une station (fréquence) avec un signal suffisamment fort est accordée, la fréquence s'arrête de changer.

• Si vous appuyez répétitivement sur la touche, la fréquence change pas à pas.

Pour arrêter la recherche manuelle, appuyez sur n'importe quelle touche.

Si la réception de la station FM est mauvaise

L'indicateur MONO (monaural) s'allume sur l'affichage. La réception est améliorée mais l'effet stéréo est perdu—Réception monophonique.

Pour rétablir l'effet stéréo, appuyez de nouveau sur la touche. L'indicateur (stéréo) s'allume sur l'affichage quand une émission FM stéréo avec un signal suffisamment fort est reçue.

Pour prérégler les stations

Vous pouvez prérégler 30 stations FM.

1 Accordez la station que vous souhaitez prérégler. 2 Mettez en service le mode d'entrée de numéro de préréglage.

• Terminez la procédure suivante pendant que le numéro de préréglage clignote.

3 Choisissez un numéro de préréglage pour la station à mémoriser.

PRESET

• Pour désigner un numéro avec les touches numériques, référez-vous à “Comment désigner un numéro” sur la colonne de gauche.

4 Mémorisez la station.

Pour accorder une station préréglée

Quand FM est sélectionné...

Choisissez le numéro de préréglage pour la station que vous avez mémorisée.

ou

• Pour saisir un numéro avec les touches numériques, référez-vous à “Comment saisir un numéro” sur la colonne de gauche.

Lecture d'un disque/Périphérique USB à mémoire de grande capacité (INFO)

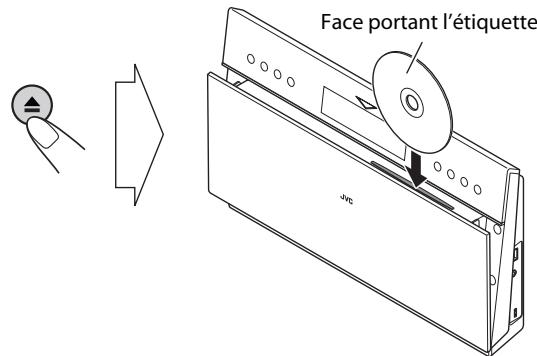

Pour insérer un disque

Le panneau du lecteur de disque se ferme automatiquement et le système commence à lire le disque.

Pour fermer le panneau du lecteur de disque manuellement, appuyez sur .

• Pour certains disques, la lecture démarre automatiquement après que le système a fini de lire les informations du disque.

Pour connecter un périphérique USB à mémoire de grande capacité

• Pour connecter un périphérique USB à mémoire de grande capacité, voir page 10.
• Réglez toujours le volume au minimum lorsque vous connectez ou déconnectez le périphérique USB à mémoire de grande capacité.
• Pour déconnecter un périphérique USB à mémoire de grande capacité en toute sécurité, mettez le système hors tension avant de déconnecter le périphérique.

Pour reproduire un disque/périphérique USB à mémoire de grande capacité

Quand un DVD/CD ou une clé USB est nécessaire...

Pour démarrer :

Pour faire une pause :

Pour reprendre la lecture, appuyez sur ▶.

Pour arrêter :

Si différents types de fichiers compatibles (audio, images fixes, images animées) sont enregistrés,

choisissez un type de fichier sur le panneau de commande (sur le téléviseur).

• Pour les fichiers d'images fixes ou animées, il apparaît quand l'appareil est arrêté. Pour plus de détails, voir page 37.

1

L'écran de commande apparaît sur l'écran du téléviseur.

① Audio ② Image fixe ③ Image animée

2. Choisissez le type de fichier.

Quand le son du DVD Vidéo ou du DVD-VR n'est pas suffisamment fort

Le son des DVD est parfois enregistré à un niveau plus bas que celui des autres disques et sources. Vous pouvez régler le niveau d'accentuation pour le DVD actuellement en place (sans changer le niveau du volume). Pour régler le niveau d'augmentation, voir page 41.

Reprise de lecture

Le système peut mémoriser le point d'interruption de la lecture. Quand vous redémarrez la lecture en appuyant sur ▶, la lecture reprend à partir de la position où elle a été interrompue.

Pour arrêter complètement, appuyez deux fois sur la touche ■.

• Les opérations suivantes effacent aussi la mémoire du point d'arrêt :
• Appuyez sur ▲ pour ouvrir le plateau du lecteur de disque.
• Appuyez sur ⏻ pour mettre le système sous tension quand celui-ci est hors tension (en attente).

Vous pouvez choisir un dossier/groupe en utilisant l'écran de commande. Pour plus de détails, voir page 37.

• Pour les CD vidéo/SVCD, annulez la fonction PBC (voir page 21).

Pendant la lecture...

• Quand vous appuyez sur ↓ pour la première fois, vous revenez au début du chapitre, de la plage, ou du fichier actuel.
• Vous pouvez aussi choisir la position à reproduire en utilisant la barre sur l'écran. Pour plus de détails, voir page 35.

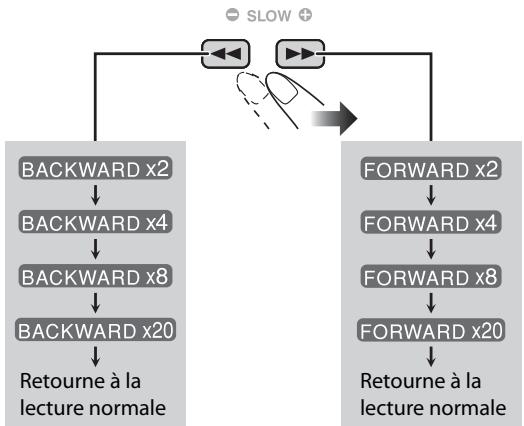

Pour localiser un passage particulier

• Cette fonction ne peut pas être utilisée pour les fichiers JPEG.

Pendant la lecture...

• Pour les fichiers MP3/WMA/MPEG-1/MPEG-2/DivX, la vitesse de recherche et les indications sur le téléviseur sont différentes des indications ci-dessus.
• Aucun son ne sort si la recherche est effectuée pendant l'affichage de l'image animée.

Pour retourner à la lecture normale, appuyez sur ▶.

• Vous pouvez aussi choisir la position à reproduire en utilisant la barre sur l'écran. Pour plus de détails, voir page 35.

Pour localiser un élément directement

Vous pouvez désigner un titre, un chapitre, une plage ou un fichier directement et démarrer la lecture.

• Pour les DVD vidéo, vous pouvez désigner un titre avant de démarrer la lecture, et vous pouvez désigner un chapitre après le démarrage de la lecture.

Pour choisir un numéro, référez-vous à « Comment choisir un numéro » à la page 18.

• Vous pouvez aussi choisir la position à reproduire en utilisant la barre sur l'écran. Pour plus de détails, voir page 35.

Pour reproduire le disque en utilisant le menu du disque

Pour les DVD vidéo

1 Affichez le menu du disque.

2 Choisissez un élément sur le menu du disque.

• Pour certains disques, vous pouvez aussi choisir des éléments en entrant un nombre avec les touches numériques.

Pour les SVCD/CD vidéo avec PBC

Quand un menu du disque apparaît sur le téléviseur, choisissez un élément du menu. La lecture de l'élément choisi démarre.

• Lors de la lecture d'un disque avec PBC, "PBC" apparaît sur la barre à l'écran (voir page 34).

Pour choisir un numéro, référez-vous à "Comment choisir un numéro" à la page 18.

Pour passer à la page suivante ou précédente du menu actuel :

Permet de passer à la page suivante. Permet de passer à la page précédente.

Pour afficher le menu pendant la lecture :

Pour annuler la lecture PBC, choisissez une plage à reproduire en utilisant la barre à l'écran. Pour en savoir plus sur l'utilisation de la barre à l'écran, référez-vous à la page 35.

Pour remettre en service la lecture PBC, appuyez sur MENU pour afficher le menu.

Pour faire pivoter un fichier JPEG

Pour faire pivoter le fichier de 90 degrés :

Pour inverser le fichier verticalement :

Pour inverser le fichier horizontalement :

Lecture à partir d'un autre appareil

Vous pouvez écouter un autre appareil connecté au système.

Assurez-vous de réduire le volume sur le système au niveau minimum avant de démarrer la lecture. - Pour la connexion d'un autre appareil, voir pages 5 à 7.

À partir de la télécommande

Pour un appareil connecté à HDMI IN 1/HDMI IN 2

Pour un appareil connecté à AUDIO IN/DIGITAL IN

Sur l'appareil principal

• Avec la fonction HDMI CEC, vous pouvez commander les autres appareils à travers la connexion HDMI. Pour en savoir plus sur la fonction HDMI CEC, voir page 42.

Opérations quotidiennes — Ajustement du son et autres ajustements

Télécommande

Pour couper le volume momentanément

Pour rétablir le volume, appuyez de nouveau sur la touche ou ajustez le niveau de volume.

Ajustement du son INFO

INFO

Pour mettre en service le mode Surround

Pour les disques/USB/HDMI 1/HDMI 2/DGTL IN

Pour un signal audio numérique à 5.1 canaux (Dolby Digital ou DTS Digital Surround)

Le mode Surround approprié au signal audio est mis en service automatiquement.

L'indicateur DOD ou DTS s'allume sur l'affichage.

Quand le système produit un signal audio numérique à 5.1 canaux, chaque canal est produit de la façon suivante :

• Canaux avant : reproduits à partir des haut-parleurs à l'avant des enceintes.
• Canal central : reproduit à partir des haut-parleurs à l'avant des enceintes, moitié de l'enceinte gauche et moitié de l'enceinte droite.
• Canaux surround : reproduits à partir des haut-parleurs en haut des enceintes.

Si vous appuyez sur SURROUND pour régler le mode Surround sur "SURR OFF," le signal audio est sous-mixé en 2 canaux et reproduit uniquement à partir des haut-parleurs à l'avant des enceintes.

Pour les autres signaux audio que les signaux 5.1 canaux

NATURAL : le système produit le son de la façon suivante :

• Son du canal gauche : à partir des haut-parleurs en haut et à l'avant de l'enceinte gauche.
• Son du canal droit : à partir des haut-parleurs en haut et à l'avant de l'enceinte droite. Dolby Pro Logic II est hors service quand ce mode est choisi.

PL MOVIE (Dolby Pro Logic II Movie) ou PL MUSIC (Dolby Pro Logic II Music) est mis en service.

• Quand "PL MOVIE" ou "PL MUSIC" est nécessaire, l'indicateur DOL II s'allume sur l'affichage.

SURR OFF : Le son stéréo est produit à partir des haut-parleurs à l'avant des enceintes.

Pour FM/AUDIO IN

NATURAL : Le système reproduit le son de la façon suivante :

• Son du canal gauche : à partir des haut-parleurs en haut et à l'avant de l'enceinte gauche.
• Son du canal droit : à partir des haut-parleurs en haut et à l'avant de l'enceinte droite. Dolby Pro Logic II est hors service quand ce mode est choisi.

SURR OFF : Le son stéréo est produit à partir des haut-parleurs à l'avant des enceintes.

Le caisson de graves est toujours en service pour reproduire les sons graves.

Pour ajuster la tonalité

Vous pouvez ajuster le niveau des graves et des aigus entre -10 et +10 (par pas de deux unités).

Pour ajuster les graves

Pour ajuster les aigus

Modification de la luminosité de l'affichage

Vous pouvez réduire la luminosité de l'affichage.

Pendant que le système est sous tension...

DIMMER1 L'affichage et l'éclairage s'assombrissent.

DIMMER2 L'affichage et l'éclairage s'assombrissent plus que pour “DIMMER 1”.

• Lors de la lecture d'un DVD Video/DVD-VR, tous les éclairages sauf l'affichage et le témoin sont éteints.

DIMM OFF Annule la fonction de gradateur.

Changement des informations

sur l'affichage

Vous pouvez changer l'information affichée lors de la lecture d'un disque/fichier.

*1 Numéro de l'image (fichier) actuelle pour les fichiers JPEG. *2 Chaque fois que vous appuyez sur DISPLAY et maintenez la touche enfoncée pendant plus de 3 secondes, vous pouvez changer l'indication de l'heure sur l'affichage et la barre sur l'écran. Pour plus de détails, voir page 34. *3 Pour les CD/SVCD/CD vidéo : Numéro de plage. Pour les fichiers MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX : Numéro de groupe et de fichier. Pour les DVD vidéo/DVD-VR : Numéro de titre et de chapitre.

Mise hors tension automatique de

l'appareil

Minuterie d'arrêt

Vous pouvez régler l'heure de mise hors tension de façon à pouvoir aller vous coucher sans avoir à mettre l'appareil hors tension vous-même.

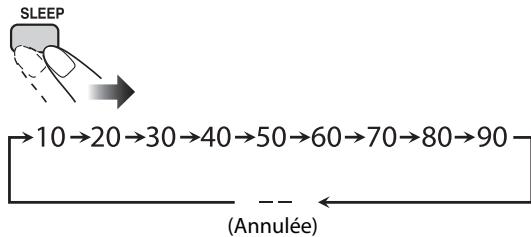

1 Spécifiez la durée (en minutes).

2 Attendez que la durée réglée disparaisse.

Pour vérifier la durée restante avant la mise hors tension, appuyez une fois sur SLEEP.

• Si vous appuyez répétitivement sur la touche, vous pouvez changer l'heure de mise hors tension.

■ Mise en attente automatique

Quand DVD/CD ou USB est en cours de lecture...

Le système se met hors tension (en attente) automatiquement si aucune opération n'est réalisée pendant environ 30 minutes après que la lecture s'est arrêtée.

Opérations avancées de la radio INFO

Télécommande

Réception des stations FM avec le Radio

Data System

Remote

ONLY

Le système Radio Data System permet aux stations FM d'envoyer un signal additionnel en même temps que le signal de leur programme ordinaire.

Ce système peut recevoir les types de signaux Radio Data System suivants.

PS (Nom de la station)	Indique le nom commun de la station.
PTY (Type de programme)	Indique le type de programme diffusé.
RT (Radio texte)	Affiche un message que la station envoie.

■ Affichage des informations du Radio Data System

Lors de l'écoute d'une station FM...

PS : Le nom de la station est affiché. "NO PS" apparaît si aucun signal n'est envoyé.

PTY Le type de programme diffusé est affiché. « NO PTY » apparaît si aucun signal n'est envoyé.

RT Le message envoyé par la station est affiché. « NO RT » apparaît si aucun signal n'est envoyé.

Recherche d'un programme par

code PTY

Vous pouvez localiser un type de programme particulier à partir des canaux préréglés (voir page 18) en spécifiant le code PTY.

Pour rechercher un programme en utilisant les codes PTY

1 Lors de l'écoute d'une station FM...

Un code PTY apparaît sur l'affichage.

2 Choisissez le code PTY que vous souhaitez.

3 Démarrez la recherche.

Ex. : Quand « NEWS » est besoin

Le système fait une recherche parmi les 30 stations FM préréglées et s'arrête quand il a trouvé une station du type choisi et accorde cette station.

• Si aucun programme n'est trouvé, « NO FOUND » apparaît sur l'affichage.
• Pour arrêter la recherche en cours, appuyez sur n'importe quelle touche.

Pour continuer la recherche après un arrêt sur une station indésirable

Pendant que les indications sur l'affichage clignotent, appuyez de nouveau sur PTY SEARCH.

Opérations spéciales des disques/fichiers vidéo

Télécommande

Sélection de la plage audio INFO

Pour les DVD vidéo : lors de la lecture d'un chapitre/fichier contenant plusieurs langues audio, vous pouvez choisir la langue à écouter.

Pour les DVD-VR/SVCD/CD vidéo : lors de la lecture d'une plage, vous pouvez choisir le canal audio à écouter.

Lors de la lecture d'un DVD vidéo...

Ex. :

① Langue ② Format audio ③ Canal

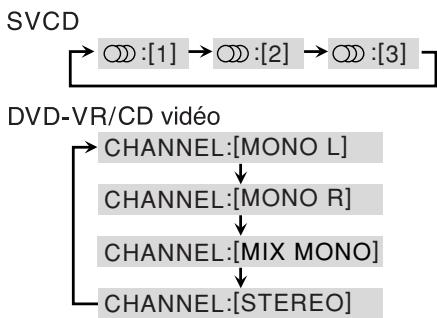

Lors de la lecture d'un DVD-VR ou d'un SVCD/CD vidéo...

STEREO	Pour écouter la lecture stéreo normale (2 canaux).
MONO L	Pour écouter le canal audio gauche.
MONO R	Pour écouter le canal audio droit.
MIX MONO	Pour écouter le son monophonique, lessons gauche et droit sont mixés.

• Les SVCD peuvent avoir 4 canaux audio maximum. Les SVCD utilisent habituellement ces 4 canaux pour enregistrer deux fois deux canaux (stéréo).

Sélection de la langue des sous-titres

Pour les DVD vidéo : lors de la lecture d'un chapitre/fichier contenant des sous-titres en différentes langues, vous pouvez choisir la langue des sous-titres à afficher sur l'écran du téléviseur.

Pour les DVD vidéo : lors de la lecture d'un chapitre ou d'un fichier contenant des sous-titres en différentes langues, vous pouvez choisir la langue des sous-titres à afficher sur l'écran du téléviseur.

Pour les DVD-VR : pendant la lecture, vous pouvez activer ou désactiver les sous-titres.

Pour les SVCD : pendant la lecture, vous pouvez afficher les sous-titres, même si aucun sous-titre n'est enregistré sur le disque.

Lors de la lecture d'un DVD vidéo...

Ex. :

Lors de la lecture d'un DVD-VR...

Lors de la lecture d'un SVCD...

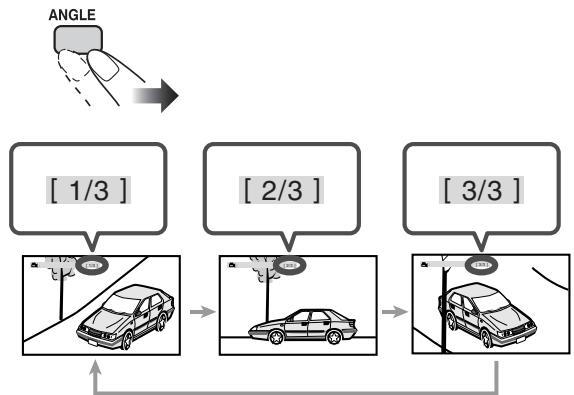

Sélection d'un angle de vue

Pour les DVD vidéo équivalents : lors de la lecture d'un chapitre contenant des vues multi-angles, vous pouvez regarder la même scène à partir d'angles différents.

Lors de la lecture d'un DVD vidéo...

Lecture avec effets spéciaux INFO

Lecture d'images fixes

Pour afficher l'image fixe :

Pendant la lecture...

Pour reprendre la lecture normale, appuyez sur ▶

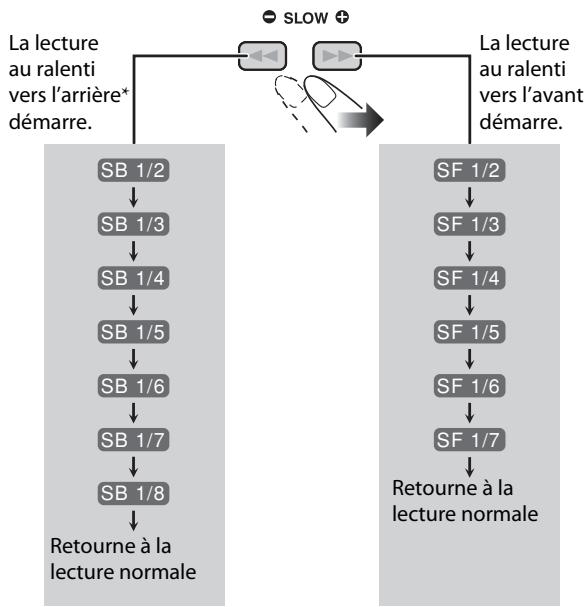

Lecture au ralenti (télécommande uniquement)

• Cette fonction peut être utilisée uniquement lors de la lecture d'un DVD vidéo/DVD-VR/SVCD/CD vidéo.

Pendant une pause... * Disponible uniquement pour les DVD vidéo.

Pour reprendre la lecture normale, appuyez sur ▶

Relecture des scènes précédentes (Relecture par une simple pression)

• Cette fonction peut être utilisée uniquement lors de la lecture d'un DVD vidéo/DVD-VR.

Pendant la lecture...

La position de lecture recule d'environ 10 secondes avant la position actuelle (uniquement à l'intérieur du même titre pour les DVD vidéo).

Lecture avancée de disques/fichiers

Télécommande

Appareil principal

Programmation de l'ordre de lecture

—Lecture programmée INFO

Vous pouvez arranger l'ordre de lecture des chapitres, des plages ou des fichiers (32 maximum) avant de démarrer la lecture.

• La lecture programmée ne peut pas être utilisée pour les supports DVD-VR et les fichiers JPEG/MPEG-1/MPEG-2/DivX.

1 Avant de démarrer la lecture, mettez en service la lecture programmée.

Sur le téléviseur (Ex. DVD)

• Pour sortir de l'écran du menu de programme et quitter la lecture programmée, appuyez sur ■.

2 Choisissez les chapitres, les plages ou les fichiers que vous souhaitez pour la lecture programmée.

Choisissez un numéro de chapitre, de plage ou de fichier.

• Pour choisir un numéro, entrez un numéro directement avec les touches numériques (voir page 18).
• Pour effacer tout le programme, sélectionnez "CLEAR" sur l'écran du menu de programme, puis appuyez sur ENTER.

3 Répétez l'étape 2 jusqu'à ce que votre programme soit terminé.

4 Démarrez la lecture.

La lecture démarre dans l'ordre de programmation.

• Vous pouvez aussi démarrer la lecture en choisissant "PLAY" sur l'écran du menu de programme puis en appuyant sur ENTER.

Pour sauter:	Pour faire une pause:	Pour arrêté:
	Pour reprendre la lecture, appuyez sur ▷.	Appuyer sur ■ met hors service la lectureprogrammée.

Lecture dans un ordre aléatoire

— Lecture aléatoire

Vous pouvez reproduire tous les chapitres ou toutes les plages dans un ordre aléatoire.

• La lecture aléatoire ne peut pas être utilisée pour les supports DVD-VR et les fichiers JPEG/MPEG-1/MPEG-2/DivX.

1 Avant de démarrer la lecture, mettez en service la lecture aléatoire.

2 Démarrez la lecture.

La lecture dans un ordre aléatoire démarre.

• Pour certains disques/fichiers, la lecture démarre automatiquement sans que vous ayez besoin d'appuyer sur ▶.

Pour sauter un chapitre ou une plaque:	Pour faire une pause:	Pour arrêté:
	Pour reprendre la lecture, appuyez sur ▲.

Pour quitter la lecture aléatoire

Avant ou après la lecture...

• Appuyer sur TIME SEARCH annule aussi la lecture aléatoire.

Répétition de la lecture (INFO)

INFO

Pour les DVD vidéo

Pendant la lecture...

Pour CD/SVCD/CD vidéo

Pendant la lecture (sans PBC pour les SVCD/CD vidéo)...

Pour les DVD-VR

Lors de la lecture d'un programme original...

Lors de la lecture d'une liste de lecture...

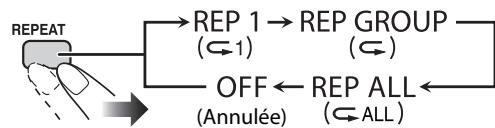

Pour les fichiers MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX

Pendant la lecture...

CHAPTER	Répête le chapitre actuel.
TITLE	Répête le titre actuel.
REP 1	Répête la plage/fichier actuel.
REP GROUP	Répête le dossier ou le groupe actuel.
REP PG	Répête le programme original actuel.
REP PL	Répête la liste de lecture actuelle.
REP ALL	Répête tout le contenu ou les plages/ fichiers programmes.

• La lecture répétée est annulée quand vous arrêtez la lecture.

■ Répétition A-B

Vous pouvez répéter la lecture d'un passage particulier en spécifiant le point de début (point A) et le point final (point B).

• La répétition A-B ne peut pas être utilisée pour les fichiers JPEG et pour certains DVD.

1. Pendant la lecture, choisissez le point de début (A).

2. Choisissez le point final (B).

Appuyez de nouveau sur REPEAT A-B.

• Vous pouvez rechercher le point final en utilisant la touche ▶.

Pour annuler la répétition A-B, appuyez de nouveau sur REPEAT A-B.

• La répétition A-B est aussi annulée quand vous arrêtez la lecture ou sautez le chapitre ou la plage.

Interdiction de l'éjection du disque

— Verrou parental

Vous pouvez verrouiller l'éjection du disque de façon que personne ne puisse éjecter le disque en place.

Pendant que le système est sous tension et que le panneau du lecteur de disque est fermé...

Pour annuler l'interdiction, répétez la même procédure. "UNLOCKED" apparaît sur l'affichage.

Opérations d'enregistrement INFO

Télécommande

Avant de commencer l'enregistrement

• Notez qu'il peut être illégal d'enregistrer ou de reproduire un matériel protégé par des droits d'auteur sans la permission du détenteur des droits.
• Le niveau d'enregistrement n'est pas affecté par le volume. L'effet du mode Surround, l'ajustement de la tonalité et les réglages de niveau des enceintes (voir pages 22, 23 et 42) n'affectent pas les enregistrements.
• La lecture aléatoire et le mode de répétition sont annulés pendant le mode d'enregistrement.
• Vous pouvez enregistrer un maximum de 99 plages par groupe sur le périphérique USB.
• Les plages enregistrées sur le périphérique USB sont converties au format MP3.
• Vous ne pouvez pas démarrer un enregistrement dans un périphérique USB quand "READING" apparaît sur l'affichage.
• Vous ne pouvez pas enregistrer autant de plages dans le groupe racine que dans les autres groupes. Ce n'est pas un mauvais fonctionnement. Cela dépend du périphérique USB utilisé.
• Ne déconnectez pas le périphérique USB pendant la lecture/enregistrement. Cela peut entraîner un mauvais fonctionnement.

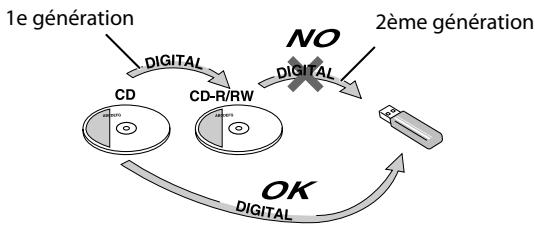

À propos de SCMS (Serial Copy Management System - Système de gestion de la copie en série)

Ce système utilise le système SCMS (Serial Copy

Management System/Système de gestion de la copie en série) qui permet de faire uniquement des copies numériques de première génération d'un matériel préenregistré tel qu'un CD ordinaire.

Si vous essayez d'enregistrer à partir d'un CD-R ou CD-RW copié sur le périphérique USB, "SCMS VLT (violation)" apparaît sur l'affichage.

Enregistrement à partir d'un disque

Vous pouvez enregistrer des plages au format numérique à partir d'un CD sur le périphérique USB.

• N'appliquez pas de vibrations au système pendant l'enregistrement de plages. Cela pourrait endommager les plages enregistrées.

Avant l'enregistrement...

• Connectez un périphérique USB enregistrable sur la prise USB MEMORY REC/PLAY (●). (Voir aussi page 10.)
• Mettez le téléviseur sous tension et changez l'entrée du téléviseur sur celle où ce système est connecté.

1 Choisissez DVD/CD comme source.

2 Démarrez l'enregistrement.

• Le système crée automatiquement un nouveau groupe appelé "JVC_A01". Si "JVC_A01" existe déjà ou si le nombre de plages enregistrées pour un groupe est supérieur à 99 plages, "JVC_A02", "JVC_A03", etc. seront créés.
• Vous ne pouvez pas changer la source pendant l'enregistrement.
• Les plages sont enregistrées dans l'ordre normal même si la lecture programmée est en service.
• Certains messages peuvent apparaître sur l'affichage pendant l'enregistrement. Pour en savoir plus sur les messages sur l'affichage des opérations d'enregistrement, voir page 48.
• Le son du lecteur peut être interrompu quand vous utilisez le téléviseur connecté au câble HDMI. Cependant, l'enregistrement n'est pas affecté par l'interruption.

Pour arrêté l'enregistrement manuellement:	Pour enregistrer la plage en cours de lecture (une plage):
	Pendant la lecture ou une pause...

Utilisation de l'affichage sur l'écran

Télécommande

Utilisation de la barre sur l'écran

Vous pouvez vérifier les informations sur la source (disque/périphérique USB à mémoire de grande capacité) et l'état de la lecture sur la barre sur l'écran.

Pour afficher la barre sur l'écran

Ex. : Pour les DVD vidéo

① Disque/source ② Numéro du titre actuel/Nombre total de titres ③ Numéro du chapitre actuel/Nombre total de chapitres du titre actuel ④ Indications de la durée

Pour changer l'indication de la barre sur l'écran

Chaque fois que vous appuyez sur DISPLAY et maintenez la touche enfoncée pendant plus de 3 secondes, la barre sur l'écran change comme suit :

Ex. : Pour les DVD vidéo

• Elle n'apparaît pas quand un fichier MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX est produit.
• Pour les CD Audio, la barre sur l'écran apparaît automatiquement sur le téléviseur quand la lecture démarre. L'indication de l'heure sur l'affichage de l'appareil principal change aussi en fonction de l'indication de l'heure de la barre sur l'écran. L'indication de la barre sur l'écran diffère en fonction du type de disque/fichier.

L'information suivante est affichée sur la barre sur écran. Les éléments affichés dépendent du type de disque ou de fichier.

Pour désigner la position de lecture

En utilisant la barre sur l'écran, vous pouvez désigner le titre/chapitre/plage à reproduire. Vous pouvez aussi sélectionner un point particulier en spécifiant la durée écoulée à partir du début en utilisant la barre sur l'écran.

• Cette fonction n'est pas disponible pendant la lecture programmée et la lecture aléatoire.

1 Pendant la lecture, affichez la barre sur l'écran.

• Vous pouvez aussi désirer la position à reproduire avant de démarrer la lecture.

RECHERCHE DE TEMPS

Ex. : Quand un DVD vidéo est produit

2 Déplacez la barre de mise en valeur sur la position que vous souhaitez spécifier.

3 Entrez le numéro.

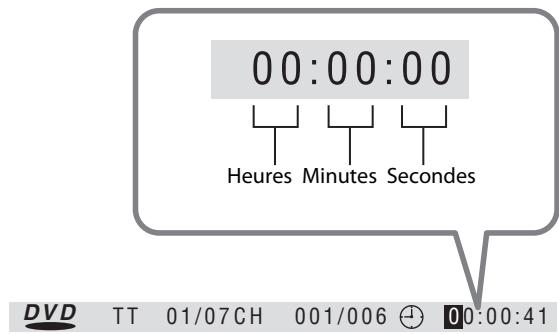

Quand vous entrez la durée de lecture écoulée

Vous pouvez spécifier la durée en heures/minutes/secondes.

4 Validez votre entrée.

Le système démarre la lecture à partir de la position sélectionnée.

Opérations de l'écran de

commande

Vous pouvez rechercher et reproduire des éléments souhaités en utilisant l'écran de commande pour les DVD-VR et les fichiers MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX.

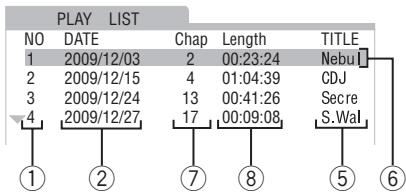

Écran de commande pour DVD-VR

L'écran de commande est superposé sur l'écran du téléviseur quand vous affichez le programme original (PG) ou la liste de lecture (PL).

Pour choisir le type de lecture

Pour afficher les programmes originaux:	Pour afficher les listes de lecture:
TOP MENU PG	MENU PL
Pour supprimer la liste, appuyez de nouveau sur la même touche.

Ex. : Quand le programme original est nécessaire.

Ex. : Quand la liste de lecture est choisie.

① Numéro d'ordre ② Date d'enregistrement/création ③ Canaux enregistrés ④ Heure de début de l'enregistrement ⑤ Titre ⑥ Barre de mise en valeur (choix actuel) ⑦ Chapitre compris ⑧ Durée de lecture

Pour choisir un élément sur la liste et démarrer la lecture

• Si vous déplacez la barre de mise en valeur, l'objet choisi est sélectionné automatiquement.

Écran de commande pour les fichiers MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX

L'écran de commande apparaît sur le téléviseur quand le système détecte des fichiers MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX sur le disque mis en place ou sur le périphérique USB à mémoire de grande capacité connecté.

• Pour JPEG/MPEG-1/MPEG-2/DivX, il apparaît quand la lecture est arrêtée.
• Les éléments affichés sur l'écran dépendent du type de fichier.

① Liste des dossiers/groupes ② Dossier/groupe actuel ③ Fichier/plage actuelle ④ Liste des fichiers/plages ⑤ Information sur le fichier/plage ⑥ Type de fichier

• Si différents types de fichiers reproductibles (fichiers audio, images fixes, images animées) sont enregistrés sur un disque ou un périphérique USB à mémoire de grande capacité, choisissez le type de fichier à reproduire (voir aussi page 19).

Pour déplacer la barre de mise en valeur de la liste des groupes sur la liste des fichiers

Déplace la barre sur la liste des fichiers.

Déplace la barre sur la liste des groupes.

Pour désigner un élément sur la liste

Déplacez la barre de mise en valeur sur l'élément souhaité.

Pour démarrer la lecture

Pour les disques JPEG :

Le fichier choisi (image fixe) reste affiché jusqu'à ce que vous le changiez.

La lecture du diaporama démarre. Chaque fichier (image fixe) apparaît sur l'écran pendant environ 3 secondes, puis change l'un après l'autre.

• Pour afficher l'image fixe actuelle, appuyez sur II.

Pour les autres fichiers :

La lecture démarre avec la plage choisie.

Appuyer sur ► démarre aussi la lecture.

Utilisation du menu de réglages INFO

Télécommande

Préparation de la lecture de disques/

appareils USB/appareils HDMI

Vous pouvez changer les réglages de lecture des disques/périphériques USB à mémoire de grande capacité/appareils HDMI connectés à HDMI IN 1 ou 2 avec le menu de réglage sur le téléviseur.

• Le menu de réglage peut être utilisé uniquement quand "DVD/CD", "USB", "HDMI 1" ou "HDMI 2" est sélectionné comme source.

1 Appuyez sur SET UP.

Le menu de réglage apparaît sur le téléviseur et la lecture est mise en pause.

2 Appuyez sur ▸ (ou ◂) pour choisir le menu. 3 Appuyez sur ▾ (ou ▴) pour sélectionner l'élément souhaité. 4 Appuyez sur ENTER. 5 Appuyez sur ▾ (ou ▴) pour choisir les options, puis appuyez sur ENTER.

Pour quitter le menu de réglage

Appuyez sur SET UP.

Menu	Élément	Table des matières
	SCREEN Saver	Vous pouvez régler la fonction SCREEN Saver (ON ou OFF). Si aucune opération n'est réalisée pendant environ 3 minutes, l'écran du téléviseur s'assombrit.
	TV TYPE 16:9 4:3 PS 4:3 PS	Vous pouvez désirir le type de moniteur en fonction de votre téléviseur lors de la lecture d'images enregistrées pour des téléviseurs à écran large. 4:3 PS (Conversion Pan Scan): Pour un téléviseur conventionnel (4:3). L'image est agrandie pour replir l'écran verticalément et les parties gauche et droite de l'image sont coupées. 4:3 LB (Conversion en boîte aux lettres): Pour un téléviseur conventionnel (4:3). Affiche une image d'écran large afin de replir largeur du téléviseur toute en conservant le format de l'image. 16:9 (Téléviseur à écran large): Choisissez ce réglage quand le format de votre téléviseur à écran large est 16:9.
	PASSWORD	Vous pouvez interdire les opérations utilisées pour changer le réglage de RATING. Entrez un mot de passer de quatre chiffres. Nous recommendons que vous écriviez votre mot de passer ici pour ne pas le perdre. Mot de passer: □□□□ Si vous outiliez votre mot de passer, vous pouvez l'annuler en entrant 0000.
	RATING	Vous pouvez régler le niveau de classement souhaité avec le système.
	EXIT SETUP	Quitte le menu de réglage.

Menu	Élément	Table des matières
	OSD LANGUAGE	Vous pouvezCHOISIR la langue des sous-titres.	“ENGLISH”, “GERMAN”, “SPANISH”, “FRENCH”Pour “SUBTITLE LANG”, vous pouvezmettre hors service les sous-titres en choisisant “OFF”.
	AUDIO LANG	Vous pouvezCHOISIR la langue initiale des dialogues des DVD videoo.
	SUBTITLE LANG	Vous pouvezCHOISIR la langue initiale des sous-titres des DVD videoo.
	MENU LANG	Vous pouvezCHOISIR la langue initiale des menus des DVD videoo.
	DIVX [R] VOD	Ce système possède son propre code d'enregistrement.Si nécessaire, vous pouvez le vérifier.Une fois que vous avez reproduit un fichier DivX sur lequel se trouve un code d'enregistrement, le code d'enregistrement du système est remplaçé pour des raison de protection des droits d'auteur.
J7	HDMI AUDIO	Vous pouvezCHOISIR le type de signal audio sorti par la prise HDMI MONITOR OUT.AUTO: Normalement choisissez ce réglage. Le système sort automatiquement le signal audio approprié en fonction du téléviseur connecté à la prise HDMI MONITOR OUT.PCM: Choisissez ce réglage si aucun son n'est reproduit sur le téléviseur avec le réglage “AUTO”. Le système convertit le signal audio en signal PCM et sort le signal par la prise HDMI MONITOR OUT.
	BRIGHTNESS	Vous pouvezajuster la luminosite. (0 à 12)
	CONTRAST	Vous pouvez régler le contraste. (0 à 12)
	HUE	Vous pouvez régler la teinte. (-6 à +6)
	SATURATION	Vous pouvez régler l'intensité de couleur. (0 à 12)
	SHARPNESS	Vous pouvez régler la netteté. (0 à 8)
D	DYNAMIC RANGE	Vous pouvezCHOISIR la Compression de plage dynamique (DRC) pour écouter l'appareil pendant la nuit. La fonction DRC réduit la différence entre les voix normales et lessons (teils que le son d'une explosion). L'effect DRC fonctionne comme suit.FULL 6/8 4/8 2/8 (Haut → Bas)Quand “OFF” est choisi, l'effet n'est pas disponible.
	DUAL MONO	Vous pouvezCHOISIR le son (canal) de lecture que vous souhaitez écouter pendant la lecture d'un support numérique enregistré (ou diffusé) en mode Dual Mono, qui comprend deux canaux monauraux séparés.

Réglage des fonctions sonores et HDMI

Vous pouvez changer les réglages du son et des fonctions HDMI avec le menu sur l'affichage.

1 Maintenez pressé SET UP jusqu'à ce que le menu apparaisse sur l'affichage.

2 Appuyez sur ▾ (ou ▴) pour choisir l'élément à régler, puis appuyez sur ENTER. 3 Appuyez sur ▾ (ou ▴) pour choisir RÉGLAGE. 4 Appuyez sur ENTER. 5 Répétez les étapes 2 à 4 pour régler les autres éléments.

Pour quitter le menu

Appuyez sur CANCEL.

• Le menu pour les réglages du son et des fonctions HDMI disparaît si aucune opération n'est réalisée pendant environ 5 secondes.

Élément	Table des matières
AUDIOOUT	Vous pouvezCHOISIR de sortir ou non le signal audio par la prise HDMI MONITOR OUT. TV: Le signal audio est sorti par la prise HDMI MONITOR OUT. Le son du système est coupé. • Le système sortie le signal audio en fonction du réglage de “HDMI AUDIO” dans le menu de réglage (voir page 40). AMP: Le signal audio n'est pas sorti par la prise HDMI MONITOR OUT. Le système reproduit le son.
HDMI CEC	Vous pouvezCHOISIR l'utilisation de la fonction HDMI CEC. (Référez-vous aussi à la page 42.) ON 1: Normalement,CHOISSEZ ce réglage pour utiliser la fonction HDMI CEC. ON 2: Choisissez ce réglage si vous ne souhaitez pas que le système se mette automatiquement sous/hors tension en mettant sous/hors tension le télévisueur ou les apparciels compatibles HDMI CEC. Toutes les autres fonctions HDMI CEC fonctionnent de la même façon quand “ON 1” est choisi. OFF: Met hors service la fonction HDMI CEC.
DVICOLOR	Vous pouvezCHOISIR les régages pour l'apparce de l'image (qualité de l'image, intensité des couleurs et fondu du noir) sur le télévisueur connecté à la prise HDMI MONITOR OUT. STANDARD: NormalementCHOISSEZ ce réglage. ENHANCE: Le système ajuste automatique l'apparce de l'image.
DVDLEVEL	Le son des DVD est parfois enregistré à un niveau plus bas que les autres disques et sources. Vous pouvez régler l'augmentation du niveau pour le DVD actuellément en place, de façon que vous n'ayez pas à ajuster le volume quand vous changez de source. • Cette fonction ne peut être utilisé que pour les DVD videoe et les DVD-VR. NORMAL: Niveau d'enregistrement original. MEDIUM: Le niveau de sortie est augmente (moins que pour “HIGH”). HIGH: Le niveau de sortie est augmente (puis que pour “MEDIUM”).
LIP SYNC	Vous pouvez ajuster la synchronisation des signaux video et audio si la synchronisation des images animées et du son ne semble pas être correcte. 20ms/40ms/60ms/80ms/100ms/120ms/140ms/160ms/180ms: Plus le nombre du réglage est grand, plus le synchronisation des signaux audio est retardée. OFF: Met cette fonction hors service.
SUBLEVEL	Vous pouvez ajuster le niveau de sortie du caisson de grave. (-6 dB à +6 dB)
LS/RSLVL	Vous pouvez ajuster le niveau de sortie des canaux Surround. (-6 dB à +6 dB)
LR LEVEL	Vous pouvez ajuster le niveau de sortie des canaux avant. (-6 dB à +6 dB)

Opérations de base pour HDMI CEC

Consumer Electronics Control (CEC) correspond aux signaux de commande utilisés en option pour le standard High-Definition Multimedia Interface (HDMI). Quand des appareils munis de CEC sont connectés, chaque appareil peut commander les autres.

Le système est compatible avec certaines fonctions de base de HDMI CEC.

Les opérations suivantes sont disponibles :

• Le téléviseur se met automatiquement sous tension et change l'entrée sur celle où le système est connecté dans les cas suivants :
• Quand vous choisissez "DVD/CD" ou "USB" comme source sur le système.
• Quand vous démarrez la lecture sur l'appareil HDMI connecté au système.
• Quand vous choisissez le système comme source sur le téléviseur, le système se met automatiquement sous tension.
• Quand vous choisissez "HDMI 1" ou "HDMI 2" sur le système, l'appareil HDMI connecté au système se met automatiquement sous tension et la lecture démarre.
• Quand vous mettez hors tension le téléviseur, le système se met automatiquement hors tension. (Cette fonction fonctionne quand "ON 1" est sélectionné pour le réglage "HDMI CEC". Reportez-vous à la page 41.)
• Quand vous choisissez la langue de l'écran de menu sur le téléviseur, la même langue est sélectionnée automatiquement sur le système après que le système est mis hors tension puis de nouveau sous tension. (Les langues sélectionnables sont limitées à celles prises en charge par cette chaîne.)
• Aussi longtemps que le téléviseur connecté est compatible, vous pouvez utiliser les opérations du téléviseur pour démarrer la lecture et utiliser d'autres fonctions du système.

Remarque :

• Cette fonction est disponible uniquement quand la source est réglée sur "DVD/CD", "HDMI 1", "HDMI 2" ou "USB".
• Cette fonction est disponible quand "ON 1" ou "ON 2" est sélectionné pour le réglage "HDMI CEC" (voir la page 41).
• Pour en savoir plus sur la fonction CEC, référez-vous aux modes d'emploi des appareils CEC connectés.
• Si le cordon d'alimentation n'est pas connecté à la prise secteur, la fonction CEC ne fonctionne pas, même quand le système est connecté à des appareils CEC.
• Tous les appareils HDMI ne sont pas compatibles avec CEC. Si le système est connecté à des appareils non compatibles CEC, ces appareils ne peuvent pas être commandés en utilisant la fonction CEC.
• La fonction CEC peut ne pas fonctionner avec certains appareils CEC.
• La fonction CEC peut ne pas fonctionner en fonction des réglages et de l'état du système.
• Quand le système est connecté au téléviseur avec un câble HDMI pour la première fois après l'achat, vérifiez que "JVC" (réglage initial) apparaît.
• Quand vous déconnectez le câble HDMI et le reconnectez de nouveau, vérifiez que "JVC" apparaît.
• Si la fonction CEC ne fonctionne pas correctement, choisissez "OFF" pour le réglage "HDMI CEC", puis de nouveau "ON 1" ou "ON 2" (voir la page 41).

Informations additionnelles

Pour en savoir plus sur ce système

Préparations (voir pages 4 à 15)

Connexions :

Assurez-vous que les conducteurs d'antenne ne touchent aucunes autres prises, cordons de connexion ou cordon d'alimentation. De plus, gardez les antennes à l'écart des parties métalliques du système, des cordons de connexion et du cordon d'alimentation secteur. La réception pourrait en être affectée. - Les enceintes sont blindées magnétiquement pour éviter que des distorsions des couleurs se produisent sur le téléviseur. Cependant, si vous ne les installez pas correctement, de telles distorsions peuvent quand même se produire. Faites attention aux points suivants lors de l'installation des enceintes.

• Si vous placez les enceintes près d'un téléviseur, mettez ce dernier hors tension ou débranchez-le avant d'installer les enceintes. Puis attendez au moins 30 minutes avant de remettre le téléviseur sous tension.
• Certains téléviseurs peuvent quand même être affectés même si vous avez suivi les instructions ci-dessus. Si cela se produit, éloignez les enceintes du téléviseur.

Changement du mode de balayage :

• Ne changez pas le mode de balayage sur progressif dans les cas suivants :
• Quand votre téléviseur ne prend pas en charge l'entrée vidéo progressive.
• Quand le téléviseur n'est pas connecté au système à l'aide d'un câble HDMI ou d'un cordon vidéo en composantes.

Opérations quotidiennes — Lecture (voir pages 17 à 21)

Écoute de la radio FM :

• Si vous mémorisez une nouvelle station sur un numéro de préréglage déjà utilisé, la station précédemment mémorisée sur ce numéro est effacée.
• Si vous débranchez le cordon d'alimentation secteur ou si une coupure de courant se produit, les stations préréglées sont effacées en quelques jours. Si cela se produit, préréglez de nouveau les stations.

Lecture d'un disque / Périphérique USB à mémoire de grande capacité :

JVC ne peut être tenu responsable pour toute perte de données dans le périphérique USB à mémoire de grande capacité lors de l'utilisation de cette chaîne.

• Quand vous changez la source sur "DVD/CD" ou "USB", il peut prendre un certain temps pour mettre la source en service.
• Quand le système reproduit un disque, il se peut que la source ne puisse pas être changée correctement sur "USB". Dans ce cas, appuyez sur , puis choisissez de nouveau "USB" comme source.
• Avec certains disques, le fonctionnement peut être différent de celui expliqué dans ce manuel à cause de la programmation et de la structure du disque ; ces différences ne constituent pas un mauvais fonctionnement du système.
• Ce système peut reconnaître un maximum de 999 plages (fichiers) et un maximum de 130 groupes par disque / périphérique USB à mémoire de grande capacité.
• S'il y a des fichiers ne pouvant pas être reproduits dans un dossier, ces fichiers sont aussi comptés dans le nombre total de fichiers.
• Les fichiers reproductibles qui n'appartiennent à chaque groupe sont considérés comme appartenant au GROUPE 1.
• Pour la lecture de fichiers se trouvant dans un périphérique USB à mémoire de grande capacité...
• Lors de la connexion d'un périphérique USB à mémoire de grande capacité, référez-vous aussi à son manuel.
• Connectez un périphérique USB à mémoire de grande capacité à la fois au système. N'utilisez pas de nœud de raccordement USB. -Vous ne pouvez charger aucun périphérique USB à mémoire de grande capacité par la prise USB MEMORY REC/PLAY (C).
• Pendant la lecture d'un fichier d'un périphérique USB à mémoire de grande capacité, ne déconnectez pas le périphérique. Cela pourrait entraîner un mauvais fonctionnement du système et du périphérique.
• Ce système est compatible avec USB 2.0 Full Speed.
• Vous ne pouvez pas reproduire un fichier plus gros que 2 Gigaoctets.
• Si un fichier produit a un gros débit, des images ou du son peut être perdu pendant la lecture.
• Ce système ne peut pas reconnaître les périphériques USB à mémoire de grande capacité dont l'alimentation dépasse 5V ou est supérieur à 500 mA.
• Il se peut que cette chaîne ne puisse pas reproduire certains périphériques USB à mémoire de grande capacité et elle ne prend pas en charge la gestion des droits numériques DRM (Digital Rights Management).
• Il faut un certain temps pour démarrer un lecteur audio numérique dont le contenu est supérieur à 1 Gigaoctet.
• Un choc électrostatique à la connexion d'un périphérique USB peut causer une lecture anormale du périphérique. Dans ce cas, déconnectez le périphérique USB, débranchez le cordon d'alimentation, puis rebranchez-le pour réinitialiser le système, puis reconnectez le périphérique USB.
• Pour la lecture de DVD-VR...
• Ce système peut uniquement reproduire les disques au format UDF-Bridge.
• Pour les détails sur le format DVD-VR et la liste de lecture, référez-vous au manuel de l'ordinateur d'enregistrement.

Pour la lecture MP3/WMA...

• Les disques MP3/WMA nécessitent un temps de lecture initiale plus long que les CD ordinaires. (Cela dépend de la complexité de la configuration des groupes/fichiers.)
• Certains fichiers MP3/WMA ne peuvent pas être reproduits et sont sautés. Cela provient des conditions et du processus d'enregistrement.
• Ce système peut uniquement reproduire les disques au format ISO 9660 Niveau 1 ou Niveau 2.
• Ce système peut reproduire les fichiers MP3/WMA portant le code d'extension .mp3 ou .wma (quelle que soit la casse des lettres).
• Il est recommandé de créer chaque fichier MP3/WMA avec les caractéristiques suivantes :
• Fréquence d'échantillonnage de 44,1 kHz et vitesse de transfert des données de 128 kbps. Ce système ne peut pas reproduire les fichiers réalisés avec un débit binaire inférieur à 64 kbps.
• Pour la lecture de fichiers JPEG...
• Il est recommandé d'enregistrer les fichiers à la résolution de 640 × 480. (Si un fichier est enregistré à une résolution supérieure à 640 × 480, il faut plus de temps à l'image pour apparaître.)
• Ce système peut reproduire les fichiers JPEG portant le code d'extension <.jpg> ou <.jpeg> (quelle que soit la casse des lettres).
• Ce système ne peut pas reproduire correctement les fichiers JPEG s'ils sont enregistrés à partir d'appareils autres que des appareils photo numériques.
• Pour la lecture MPEG-1/MPEG-2...
• Ce système peut reproduire les fichiers MPEG-1/MPEG-2 portant l'extension <.mpg>, <.mpeg> ou <.mod>*.
• <.mod> est le code d'extension pour les fichiers MPEG-2 enregistrés par les caméscopes JVC Everio. Les fichiers MPEG-2 avec le code d'extension <.mod> ne peuvent pas être produits si le format HD est utilisé ou si le débit binaire maximum est supérieur à 2 Mbps.
• Le format de transmission en continu doit être conforme au programme/système MPEG.
• 720 x 576 pixels (25 images/s) / 720 x 480 pixels (30 images/s) est recommandé pour la meilleure définition.
• Ce système prend aussi en charge la résolution 352 × 576 / 480 × 576 / 352 × 288 pixels (25 images/s) et 352 × 480 / 480 × 480 / 352 × 240 pixels (30 images/s).
• Le format de fichier doit être MP@ML (Profil Principal au Niveau Principal) / SP@ML (Profil Simple au Niveau Principal) / MP@LL (Profil Principal au Niveau Inférieur).
• Les flux audio doivent être conformes à MPEG-1 Audio Layer-2 ou MPEG-2 Audio Layer-2.

Pour la lecture DivX...

• Ce système peut uniquement reproduire les disques au format UDF-Bridge. Le format "Multi-border" (multi-sessions) n'est pas pris en charge.
• Le système prend en charge toutes les versions de DivX® video (y compris DivX® 6).
• Le système prend en charge les fichiers DivX d'une résolution de 720 × 480 pixels ou inférieure (30 images/s), et de 720 × 576 pixels ou inférieure (25 images/s).
• Le flux de données audio doit être conforme à Dolby Digital, MPEG-1 Audio Layer-2 ou MPEG Audio Layer-3 (MP3).
• Ce système peut reproduire les fichiers DivX portant l'extension <.divx>, <.div>, <.avi> (quelle que soit la casse des lettres).
• Le système ne prend pas en charge le format GMC (Global Motion Compensation).
• Les fichiers codés en mode à balayage entrelacé peuvent ne pas être reproduits correctement.

Opérations quotidiennes — Ajustement du son et autres ajustements (voir pages 22 et 23)

Ajustement du son :

Lors de l'utilisation du casque d'écoute :

• L'ajustement des graves/aigus affecte le son sorti par le casque d'écoute.
• Le mode Surround est mis hors service.

Opérations avancées de la radio (voir pages 24 et 25)

• Si vous souhaitez en savoir plus sur le système Radio Data System, visitez le site « http://www.rds.org.uk ».

Opérations spéciales des disques/fichiers vidéo (voir pages 26 à 28)

Sélection de la plage audio :

• Avec certains disques/fichiers, vous ne pouvez pas changer la langue des dialogues pendant la lecture.

Lecture avec effets spéciaux :

• Pendant la lecture au ralenti, aucun son n'est sorti.

Lecture avancée de disques/fichiers (voir pages 29 à 31)

Programmation de l'ordre de lecture — Lecture programmée :

• Pendant la programmation...

Votre entrée est ignorée si vous essayez de programmer un numéro qui n'existe pas (par exemple, la plage 14 sur un disque avec seulement 12 plages).

Répétition de la lecture :

• La répétition A-B peut uniquement être utilisée à l'intérieur du même titre/programme original/plage.

Utilisation du menu de réglages (voir pages 39 à 42)

Général:

• Si la partie supérieure ou inférieure du menu est coupée, ajustez la commande de la taille de l'image du téléviseur.

Menu — TV TYPE:

• Même si "4:3 PS" est sélectionné, la taille de l'écran peut devenir 4:3 boîte aux lettres lors de la lecture d'un disque ou d'un fichier. Cela dépend de la façon dont les disques sont enregistrés.
• Quand vous choisissez "16:9" pour une image de format 4:3, l'image change légèrement à cause de la conversion de la largeur de l'image.

Menu

• Si la langue que vous avez besoin pour "MENU LANGUAGE", "AUDIO LANGUAGE" ou "SUBTITLE LANGUAGE" n'est pas enregistrée, la langue d'origine est utilisée comme langue initiale.

Entretien

Afin d'obtenir les meilleures performances de votre chaîne, gardez vos disques et le mécanisme propres.

Manipulation des disques

• Retirez les disques de leur boîte en les tenant par les côtés et en appuyant légèrement sur le trou central.
• Ne touchez pas la surface brillante du disque ni ne le tordez.
• Remettez les disques dans leur boîte après utilisation pour éviter tout gondolage.
• Faites attention de ne pas rayer la surface du disque quand vous le rangez dans sa boîte.
• Évitez une exposition directe au soleil, à des températures extrêmes et à l'humidité.

Pour nettoyer les disques :

Essuyez les disques avec un chiffon doux en ligne droite du centre vers l'extérieur.

Nettoyage du système

• Les taches doivent être frottées avec un chiffon doux. Si le système est très sale, frottez-le avec un chiffon humidifié avec une solution détergente neutre diluée dans de l'eau, puis essuyez avec un chiffon sec.
• Faites attention aux points suivants, sinon la qualité du système pourrait être détériorée, le système pourrait être endommagé ou sa peinture pourrait peler :
• NE FROTTEZ PAS avec un chiffon dur.
• NE FROTTEZ PAS trop fort.
• NE FROTTEZ PAS avec un diluant ou de la benzine.
• Veillez à NE PAS appliquer de substance volatile comme des insecticides.
• NE LAISSEZ PAS un objet en caoutchouc ou en plastique en contact prolongé avec le système.

Guide de dépannage

Général

Les ajustements ou les réglages sont annulés soudainement avant la fin.

⇒ Il y a un temps limite. Recommence la procédure.

Le système ne fonctionne pas.

⇒ Le microprocesseur intégré fonctionne mal à cause d'interférences électriques extérieures. Débranchez le cordon d'alimentation secteur puis rebranchez-le.

Le système ne peut pas être commandé avec la télécommande.

⇒ Il y a un obstacle entre la télécommande et le capteur de télécommande du système. ⇒ Les piles sont usées.

Aucun son n'est entendu.

⇒ Les connexions des enceintes sont incorrectes ou lâches. ⇒ Le casque d'écoute est connecté.

Aucune image n'apparaît sur l'écran du téléviseur, l'image est floue ou divisée en deux parties.

⇒ Les connexions du cordon vidéo sont incorrectes ou lâches. ⇒ Le système est connecté à un téléviseur qui ne prend pas en charge l'entrée vidéo progressive. ⇒ Un mode de balayage incorrect est choisi (référez-vous aux pages 14 et 15). ⇒ Si vous débranchez puis rebranchez le cordon d'alimentation secteur, le mode de balayage retourne à son réglage initial (référez-vous aux pages 14 et 15).

Les côtés gauche et droit de l'image sont manquants sur l'écran.

⇒ Choisissez "4:3 LB" pour "TV TYPE" (voir page 39).

L'image est déformée.

⇒ Un appareil, tel qu'un magnétoscope ou un enregistreur de DVD à disque dur, est raccordé entre l'appareil principal et le téléviseur. Connectez cet appareil principal directement au téléviseur (voir page 6).

La taille de l'écran est incorrecte.

⇒ Le réglage du type de moniteur n'est pas correct. Choisissez le type de moniteur convenant à votre téléviseur (voir page 39). ⇒ Le réglage de la taille de l'écran du téléviseur est incorrect.

L'écran du téléviseur est noir.

⇒ L'économiseur d'écran est activé. Appuyez sur n'importe quelle touche (voir page 39).

Radio FM

Trop de bruit pendant les émissions de radio.

⇒ Les connexions des antennes sont incorrectes ou lâches. ⇒ L'antenne FM n'est pas correctement étendue et positionnée.

Opérations des disques/lecture de périphériques USB à mémoire de grande capacité

Le disque n'est pas produit.

⇒ Vous avez inséré un disque dont le code de région ne comprend pas le "2". ("WRONG REGION" apparaît sur le téléviseur.) ⇒ Le disque a été placé à l'envers. Placez le disque avec la partie imprimée dirigée vers l'avant ou vers le haut.

Les balises ID3 d'un fichier MP3 ne peuvent pas être affichées.

⇒ Il y a deux types de balises ID3 — la version 1 et la version 2. Ce système peut afficher uniquement les balises ID3 de version 1.

Les groupes et les plages ne sont pas produits comme vous le souhaitez.

⇒ L'ordre de lecture est déterminé quand les groupes et les fichiers sont enregistrés. Il dépend du logiciel utilisé pour l'enregistrement.

Les fichiers MP3, WMA, JPEG, MPEG-1, MPEG-2 ou DivX ne sont pas reproduits.

⇒ Le disque ou le périphérique USB à mémoire de grande capacité peut contenir différents types de fichiers (ex. MP3/WMA/JPEG). Dans ce cas, vous pouvez uniquement reproduire les fichiers choisis sur l'écran de commande (voir page 19). ⇒ Vous avez changé le type de fichier après que le système a lu le disque ou le périphérique USB à mémoire de grande capacité. Dans ce cas, remettez le disque en place ou déconnectez le périphérique USB à mémoire de grande capacité puis reconnectez-le de nouveau.

Le son d'un disque est discontinu.

⇒ Le disque est rayé ou sale.

La langue audio est différente de celle que vous avez choisie comme langue audio initiale.

⇒ Certains DVD sont programmés pour toujours utiliser la langue originale initialement. Si cela se produit, appuyez sur AUDIO après avoir démarré la lecture (voir page 26).

Aucun sous-titre n'apparaît sur l'affichage bien que vous ayez choisi la langue initiale des sous-titres.

⇒ Certains DVD sont programmés pour n'afficher aucun sous-titre initialement. Si cela se produit, appuyez sur SUBTITLE après avoir démarré la lecture (voir page 27).

Le panneau du lecteur de disque ne s'ouvre ou ne se ferme pas.

⇒ Le cordon d'alimentation secteur n'est pas branché. ⇒ Le verrou parental est en service. "LOCKED" apparaît sur l'affichage (voir page 31).

Opérations d'enregistrement

Impossible d'enregistrer sur le périphérique USB.

⇒ La capacité du périphérique USB est pleine. ⇒ Vous avez enregistré 99 plages ou 100 groupes sur un périphérique USB à mémoire de grande capacité. ⇒ Le périphérique USB est protégé en écriture. ⇒ Le périphérique USB que vous avez connecté n'est pas compatible avec cette chaîne.

Opérations HDMI

Aucune image/son ne sort de la prise HDMI MONITOR OUT.

⇒ Un disque/fichier enregistré dans un format incompatible avec le système/téléviseur est lu. Vérifiez que les types de disque/fichier sont lisibles (voir page 3). ⇒ Le téléviseur connecté n'est pas compatible avec HDCP. Connectez un téléviseur compatible avec HDCP. ⇒ Le système n'a pas pu reconnaître le téléviseur connecté à la prise HDMI MONITOR OUT. Déconnectez le câble HDMI et reconnectez-le. ⇒ Un câble HDMI plus long que 2 m est utilisé. Utilisez un câble HDMI de 2 m ou plus court pour assurer un fonctionnement stable et une bonne qualité d'image.

L'image est déformée quand le téléviseur est connecté à la prise HDMI MONITOR OUT.

⇒ La proportion de l'image n'est pas correcte. Connectez le téléviseur aux prises VIDEO OUT et réglez le mode de balayage correctement (référez-vous aux pages 14 et 15).

La fonction HDMI CEC ne fonctionne pas.

⇒ Le téléviseur connecté n'est pas compatible avec la fonction HDMI CEC. Reportez-vous au manuel de fonctionnement du téléviseur. ⇒ "OFF" a été choisi pour le réglage "HDMI CEC". Choisissez "ON 1" ou "ON 2" pour le réglage "HDMI CEC" (voir page 41).

Quand vous déconnectez le câble HDMI puis le reconnectez de nouveau, la fonction HDMI CEC ne fonctionne pas correctement.

⇒ Le réglage de la connexion précédente est mémorisé dans le système. Choisissez "OFF" pour le réglage "HDMI CEC" puis choisissez de nouveau "ON 1" ou "ON 2" (voir page 41).

Messages affichés pour les opérations d'enregistrement

NO USB

• Aucun périphérique USB n'est connecté ou le périphérique USB connecté n'est pas compatible avec ce système.

FILEFULL

• La mémoire USB a dépassé le nombre maximum de fichiers qu'elle peut prendre en charge. Le périphérique USB est protégé en écriture.

• Vous avez essayé de copier à partir d'une copie de disque sur le périphérique USB.

USBERROR

• Une erreur de lecture ou d'écriture s'est produite pendant la lecture ou l'enregistrement.

Spécifications

Appareil principal—CA-NXT10

Entrée/sortie

Entrée HDMI : HDMI IN 1, HDMI IN 2

Sortie HDMI : HDMI MONITOR OUT

Prise USB : USB MEMORY REC/PLAY

Entrée audio analogique : AUDIO IN

500 mV / 50 kΩ

Entrée audio numérique : DIGITAL IN (OPTICAL)

-21 dBm à -15 dBm

(660 nm ±30 nm)

Sortie vidéo : VIDEO OUT

Analogique : Standard de couleur : PAL

- VIDEO : Vidéo composite, 1 V(c-c)/75 Ω

• COMPONENT : Vidéo en composantes (entrelacé/progressive)

(Y) : 1 V(c-c)/75 Ω

(PB/PR) : 0,7 V(c-c)/75 Ω

Tuner

Plage d'accord FM : 87,50 MHz - 108,00 MHz

Lecteur de disque

Disques DVD Video/CD/CD Video/SVCD

reproductibles : CD-R/CD-RW (format CD/SVCD/CD Video/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX)

DVD-R/-RW (format DVD Video/DVD-VR/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX)

+R / +RW (format DVD Video/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX)

Plage dynamique : 80 dB

Résolution : 500 lignes horizontal

Pleurage et scintillement : Non mesurable

USB

Fichiers reproductibles : Format MP3/WMA/JPEG/

MPEG-1/MPEG-2/DivX

Format MP3 d'enregistrement de CD :

Spécifications USB : compatible avec USB 2.0 Full Speed

Périphériques à mémoire de grande capacité compatibles :

Système FAT16, FAT32 compatible :

Alimentation 5 V CC - 500 mA du bus :

HDMI

Résolution vidéo : 576p, 720p, 1080i, 1080p

Puissance de sortie : 5 V CC = 55 mA

(HDMI MONITOR OUT)

Général

Masse (approx.) : 2,3 kg (sans le socle)

• Place horizontalement

⑥ : 420 mm ⑦ : 70 mm ⑧ : 240 mm

Caisson de grave — SP-NXT10W

Puissance de sortie

Avant : 160 W (80 W + 80 W) à 4 Ω (10 % DHT)

Surround : 160 W (80 W + 80 W) à 4 Ω (10 % DHT)

Caisson de grave : 200 W à 6 Ω (10 % DHT)

Haut-parleurs : Type Bass-Reflex, 1 cône de 16 cm

Capacité de puissance soutenue : 200 W

Plage de fréquences : 42 Hz - 150 Hz

Niveau de pression sonore : 75 dB/W·m

Alimentation : Secteur 230 V ~ 50 Hz

Consommation : 80 W (pendant le fonctionnement du système), 0,85 W (en attente)

Masse (approx.) : 10 kg

Dimensions (approx.) : 231 mm × 393 mm × 370,5 mm (L/H/P)

Enceintes — SP-NXT10F

Haut-parleurs : Type bass-reflex à 1 voie (blindé magnétiquement). Avant : 1 cône de 8 cm. Surround : 1 cône de 5,5 cm

Impédance : 4 Ω

Capacité de puissance soutenue : Avant : 80 W

Surround : 80 W

Plage de fréquences Avant : 80 Hz - 20 kHz

Surround : 125 Hz - 20 kHz

Niveau de pression sonore Avant : 80 dB/W·m

Surround : 71 dB/W·m

Masse (approx.) : 1,3 kg chacun

Dimensions (approx.) : 100 mm × 240 mm × 128 mm (L/H/P)

Accessoires fournis

Voir page 1.

La conception et les spécifications sont sujettes à changement sans notification.

La conception et les spécifications sont sujettes à changement sans notification.

• Fabriqué sous licence de Dolby Laboratories. « Dolby », « Pro Logic » et le symbole du double D sont des marques commerciales de Dolby Laboratories.
• Fabriqué sous licence avec les numéros de brevets suivants pour les États-Unis : 5 451 942 ; 5 956 674 ; 5 974 380 ; 5 978 762 ; 6 487 535 et d'autres brevets pour les États-Unis ou le reste du monde émis ou en cours d'émission. DTS et DTS Digital Surround sont des marques déposées et les logos et le symbole DTS sont des marques de commerce de DTS, Inc. © 1996-2007 DTS, Inc. Tous droits réservés. DivX* est une marque déposée de DivX, Inc., et est utilisé sous licence.
• À PROPOS DE DIVX VIDEO : DivX® est un format vidéo créé par DivX, Inc. Cet appareil est un produit officiel certifié DivX ou DivX Ultra qui reproduit les séquences vidéo DivX.
• À PROPOS DE DIVX VIDEO-ON-DEMAND : Cet appareil DivX® Certified doit être enregistré afin de reproduire le contenu DivX Video-on-Demand (VOD). Créez d'abord le code d'enregistrement DivX VOD pour votre appareil et soumettez-le pendant la procédure d'enregistrement. [Important : Le contenu DivX VOD est protégé par un système DivX DRM (gestion des droits numériques) qui limite la lecture aux appareils DivX Certified. Si vous essayez de reproduire un contenu DivX VOD non autorisé sur votre appareil, le message "Authorization Error" apparaît et le contenu n'est pas reproduit.] Pour en savoir plus, visitez www.divx.com/vod.
• Reproduit les fichiers vidéo DivX
• Microsoft et Windows Media sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans les autres pays.
• Ce produit intègre une technologie de protection des droits d'auteur protégée par des brevets américains et d'autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à un usage domestique et à d'autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse ou le désassemblage sont interdits.
• « LES CONSOMMATEURS DOIVENT SAVOIR QUE TOUS LES TÉLÉVISEURS À HAUTE DÉFINITION NE SONT PAS COMPLÈTEMENT COMPATIBLES AVEC CE PRODUIT ET PEUVENT PROVOQUER L'APPARITION D'ARTEFACTS SUR L'IMAGE. EN CAS DE PROBLÈMES D'IMAGE AVEC LE BALAYAGE PROGRESSIF À 525 OU 625, IL EST RECOMMANDÉ QUE L'UTILISATEUR CHANGE LA CONNEXION SUR LA SORTIE EN « DÉFINITION STANDARD ». POUR TOUTE QUESTION À PROPOS DE LA COMPATIBILITÉ DE NOS TÉLÉVISEURS AVEC CE MODÈLE DE LECTEUR DVD 525p OU 625p, CONTACTER NOTRE SERVICE APRÈS VENTE. »
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.
• HDCP est l'abréviation de « High-bandwidth Digital Content Protection » (Protection du contenu numérique à large bande passante), une technologie de contrôle de la copie très fiable sous licence de Digital Content Protection, LLC.

Télécommande

Nom		page
0/1	1]	17
▶	11]	17, 19, 29, 30, 38
■	30]	19, 28 – 30, 38
■	12]	19, 29, 30, 33
←▲, ▷▼	29]	20
|←▲, ▷▼|	10]	20, 21, 29, 30
▲, ▼▼, ▷▼	8]	19 – 21, 23, 29, 35, 36, 38, 39, 41
ENTER	9]	18, 20, 29, 35, 38, 39, 41
(Relecture par une simple pression)	32]	28
▲	23]	17, 19
ANGLE	19]	27
AUDIO	31]	26
BASS/TREBLE	38]	23
CANCEL	13]	41
DISPLAY	22]	23, 24, 34
DVD/CD	3]	17, 33
DIMMER	7]	23
FM	25]	17
FM MODE	20]	18
HDMI 1/2	2]	17, 21
INPUT	24]	17, 21
MENU/PL	26]	20, 21, 36
MUTING	27]	22
Touches numériques	4]	18, 20, 21, 35, 39
PLAY MODE	33]	29, 30
PRESET +, -	6]	18
PTY SELECT ▪, ▪	39]	25
PTY SEARCH	21]	25
REC	14]	33
REPEAT	18]	30
REPEAT A-B	17]	31
SCAN MODE	15]	14, 15
SET UP	34]	39, 41
SLEEP	36]	23
SLOW ▪, ▪	29]	28
SUBTITLE	37]	27
SURROUND	16]	22
TIME SEARCH	35]	34, 35
TOP MENU/PG	5]	20, 36
TUNING ▪, ▪	8]	18
VOLUME ▪, ▼	28]	17

Appareil principal

Nom		page
#/I	①	17
▶	⑦	17, 19
II	⑧	19, 28, 38
■	⑥	19, 31
▲	⑨	17, 19, 31
Affichage	⑤	16
Commutateur DISPLAY MODE	⑫	4
Prise PHONES	⑪	10, 18
Capteur de télécommande	④	14
SOURCE	②	17, 21
Prise USB MEMORY REC/PLAY	⑩	10
VOLUME +,-	③	17

Télécommande

Appareil principal

JVC
