Produkttyp	Heimkinosystem mit DVD-Player, FM-Tuner, USB und HDMI-Eingängen
Marke	JVC
Modell	NX-T10

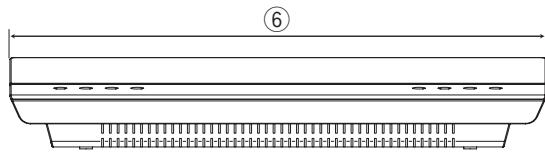

Abmessungen des Hauptgeräts (horizontal)	420 mm (B) x 70 mm (H) x 240 mm (T)
Gewicht des Hauptgeräts	2,3 kg (ohne Ständer)
Abmessungen des Subwoofers	231 mm x 393 mm x 370,5 mm (B/H/T)
Gewicht des Subwoofers	10 kg
Abmessungen der Lautsprecher	100 mm x 240 mm x 128 mm (B/H/T) pro Stück
Gewicht der Lautsprecher	1,3 kg pro Stück
Stromversorgung	Netz 230 V, 50 Hz
Stromverbrauch	80 W im Betrieb, 0,85 W im Standby
Hauptfunktionen	DVD/CD-Wiedergabe, FM-Radio (30 Sender), USB-Wiedergabe (MP3/WMA/JPEG/MPEG/DivX), HDMI-Eingänge (2), HDMI-Ausgang, USB-Aufnahme, Surround-Modi (Dolby Pro Logic II), Bass- und Höhenregelung
Ausgangsleistung	Front: 80 W + 80 W (4 Ω); Surround: 80 W + 80 W (4 Ω); Subwoofer: 200 W (6 Ω)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Bei hartnäckigen Verschmutzungen ein leicht feuchtes Tuch mit verdünntem neutralem Reinigungsmittel verwenden. Keine Verdünner, Benzin oder Insektizide verwenden.
Sicherheit	Gerät nicht öffnen (Stromschlag- und Laserstrahlungsrisiko Klasse 1). Nicht Regen oder Feuchtigkeit aussetzen. Vor jedem Eingriff Netzstecker ziehen. Reparaturen nur von qualifiziertem Personal durchführen lassen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich für Reparaturen an den Händler.
Mitgeliefertes Zubehör	FM-Antenne, Composite-Videokabel, Systemkabel, Fernbedienung, Batterien (2), Ständer

Häufig gestellte Fragen - NX-T10 JVC

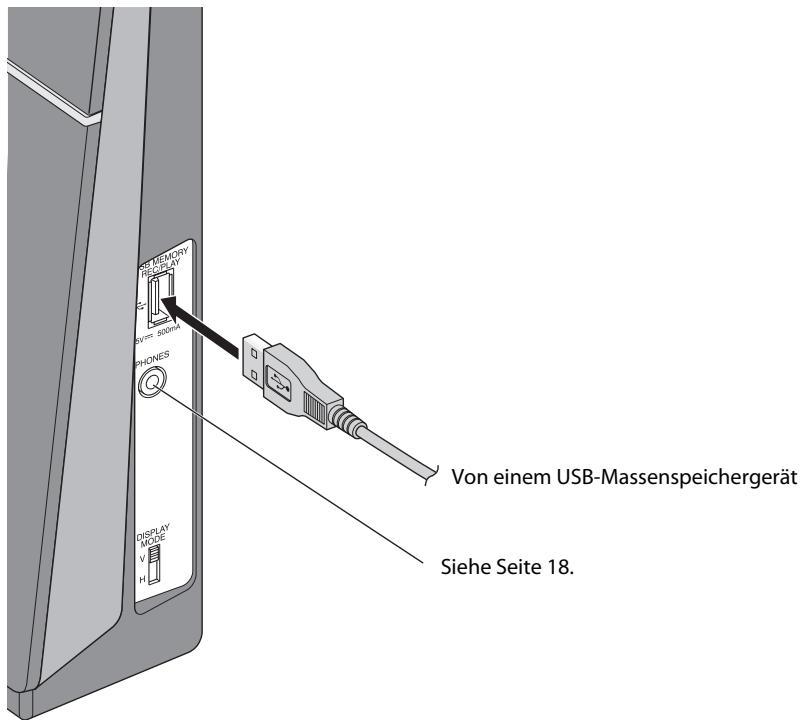

Wie schließe ich ein USB-Gerät an das System an?

Schließen Sie das USB-Gerät (Speicherstick, Festplatte) an die Buchse USB MEMORY REC/PLAY an der Vorderseite des Hauptgeräts an. Verwenden Sie vorzugsweise ein USB 2.0-Kabel von weniger als einem Meter. Das System erkennt die Formate MP3, WMA, JPEG, MPEG-1/2 und DivX.

Wie stelle ich den Abtastmodus (progressiv/verschlungen) ein?

Drücken Sie die Taste SCAN MODE auf der Fernbedienung. Wählen Sie den Modus entsprechend Ihres Fernsehers: AUTO (empfohlen), 576P, 720P, 1080I oder 1080P für HDMI; 576P (progressiv) oder 576I (verschlungen) für die COMPONENT-Anschlüsse.

Wie nehme ich eine CD auf einem USB-Gerät auf?

Legen Sie eine CD ein und schließen Sie ein USB-Gerät an (vordere Buchse). Wählen Sie die Quelle DVD/CD und drücken Sie dann die Taste REC, um die Aufnahme zu starten. Die Titel werden im MP3-Format in einem Ordner namens 'JVC_A01' gespeichert. Die Aufnahme stoppt automatisch am Ende der Disc.

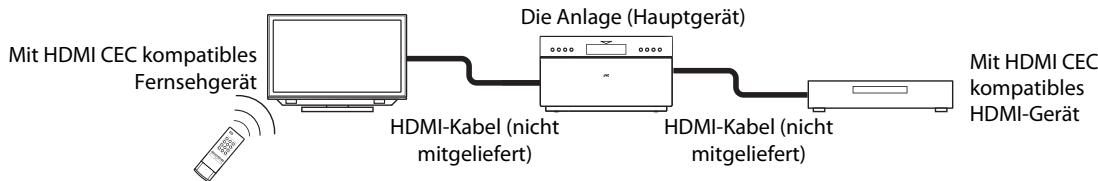

Wie verwende ich die HDMI-CEC-Funktion?

Stellen Sie sicher, dass der Fernseher und die angeschlossenen Geräte CEC-kompatibel sind. Halten Sie im Einstellungsmenü SET UP gedrückt und stellen Sie dann HDMI CEC auf ON 1 (vollständige Aktivierung) oder ON 2 (ohne automatisches Ein-/Ausschalten). Die Geräte steuern sich dann gegenseitig über das HDMI-Kabel.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob sich kein Hindernis zwischen der Fernbedienung und dem Sensor befindet. Ersetzen Sie die Batterien (Polung beachten). Wenn das Problem weiterhin besteht, ziehen Sie das Netzkabel ab und stecken Sie es wieder ein, um das System zurückzusetzen.

Wie reinige ich das System?

Verwenden Sie ein weiches, trockenes Tuch. Bei Flecken befeuchten Sie das Tuch leicht mit einer Lösung aus Wasser und neutralem Reinigungsmittel und wischen Sie dann ab. Verwenden Sie niemals Verdünner, Benzin oder flüchtige Produkte. Reiben Sie nicht zu fest.

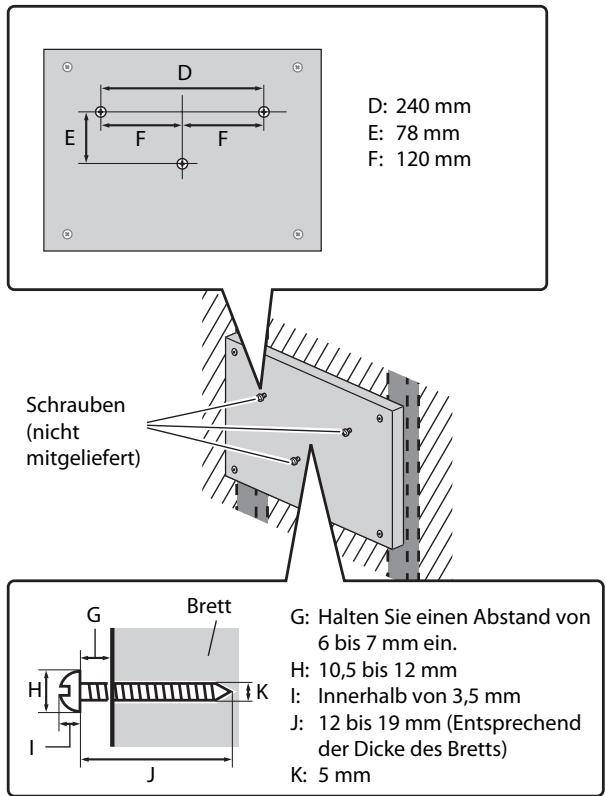

Wie installiere ich das Hauptgerät an der Wand?

Die Installation sollte von einem Fachmann durchgeführt werden. Verwenden Sie die drei Löcher auf der Rückseite des Geräts und geeignete Schrauben für die Wand (vorzugsweise Massivholz). Das Gerät wiegt 2,3 kg; stellen Sie sicher, dass die Wand dieses Gewicht tragen kann. Befolgen Sie die Anweisungen auf Seite 11 der Bedienungsanleitung.

Wie programmiere ich die Wiedergabereihenfolge der Titel?

Drücken Sie vor der Wiedergabe PLAY MODE, bis auf dem Display 'PRG' erscheint. Geben Sie mit den Zifferntasten die Nummern der Titel in der gewünschten Reihenfolge ein (max. 32). Drücken Sie ENTER zum Bestätigen und dann ▶, um die programmierte Wiedergabe zu starten.

Wie stelle ich den Klang ein (Surround-Modus, Bässe und Höhen)?

Für den Surround-Modus drücken Sie SURROUND, um NATURAL, PL MOVIE, PL MUSIC oder SURR OFF auszuwählen. Für Bässe und Höhen verwenden Sie die Tasten BASS/TREBLE und stellen Sie mit ▲/▼ von -10 bis +10 ein.

Wie spiele ich eine DivX-Datei ab?

Brennen Sie die DivX-Datei (Erweiterung .divx, .div oder .avi) auf eine CD/DVD im UDF-Bridge-Format oder legen Sie sie auf ein USB-Gerät. Legen Sie die Disc ein oder schließen Sie das USB-Gerät an, wählen Sie die Quelle DVD/CD oder USB und wählen Sie dann auf dem Bildschirm den Dateityp 'Bewegtbild' aus. Die Wiedergabe startet automatisch.

BEDIENUNGSANLEITUNG NX-T10 JVC

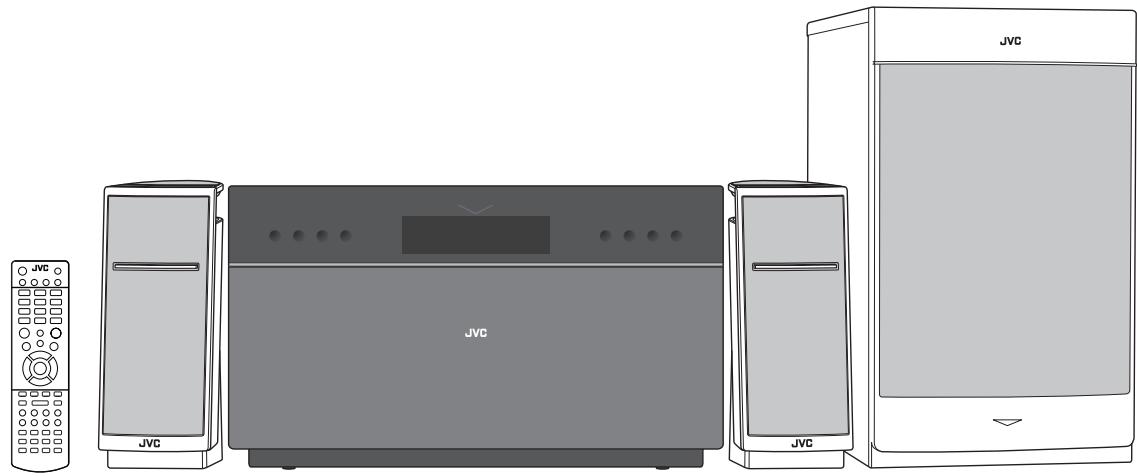

Besteht aus CA-NXT10, SP-NXT10F und SP-NXT10W

HOMI

MP3/WMA

Radio Data System

Die O/Taste kann in keiner Stellung zur Unterbrechung der Stromversorgung verwendet werden.

Ziehen Sie das Netzkabel am SP-NXT10W (Subwoofer) ab, um die Stromversorgung ganz zu unterbrechen (das Θ/I-Lämpchen am CA-NXT10 und das POWER ON/STANDBY-Lämpchen am SP-NXT10W erlöschen).

Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät bleibt ständig betriebsbereit.

• Im Bereitschaftsmodus leuchten das O/I- und das POWER ON/STANDBY-Lämpchen rot.
• In eingeschaltetem Zustand leuchten die O/I- und POWER ON/STANDBY-Lämpchen blau.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen und nicht das Gehäuse öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

WICHTIG FÜR LASERPRODUKTE

Zur Verhinderung von elektrischen Schlägen, Brandgefahr usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

Ein übermäßiger Schalleistungspegel der Kopfhörer kann zu Gehörschäden führen.

ACHTUNG:

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o. Ä. ausgesetzt werden.

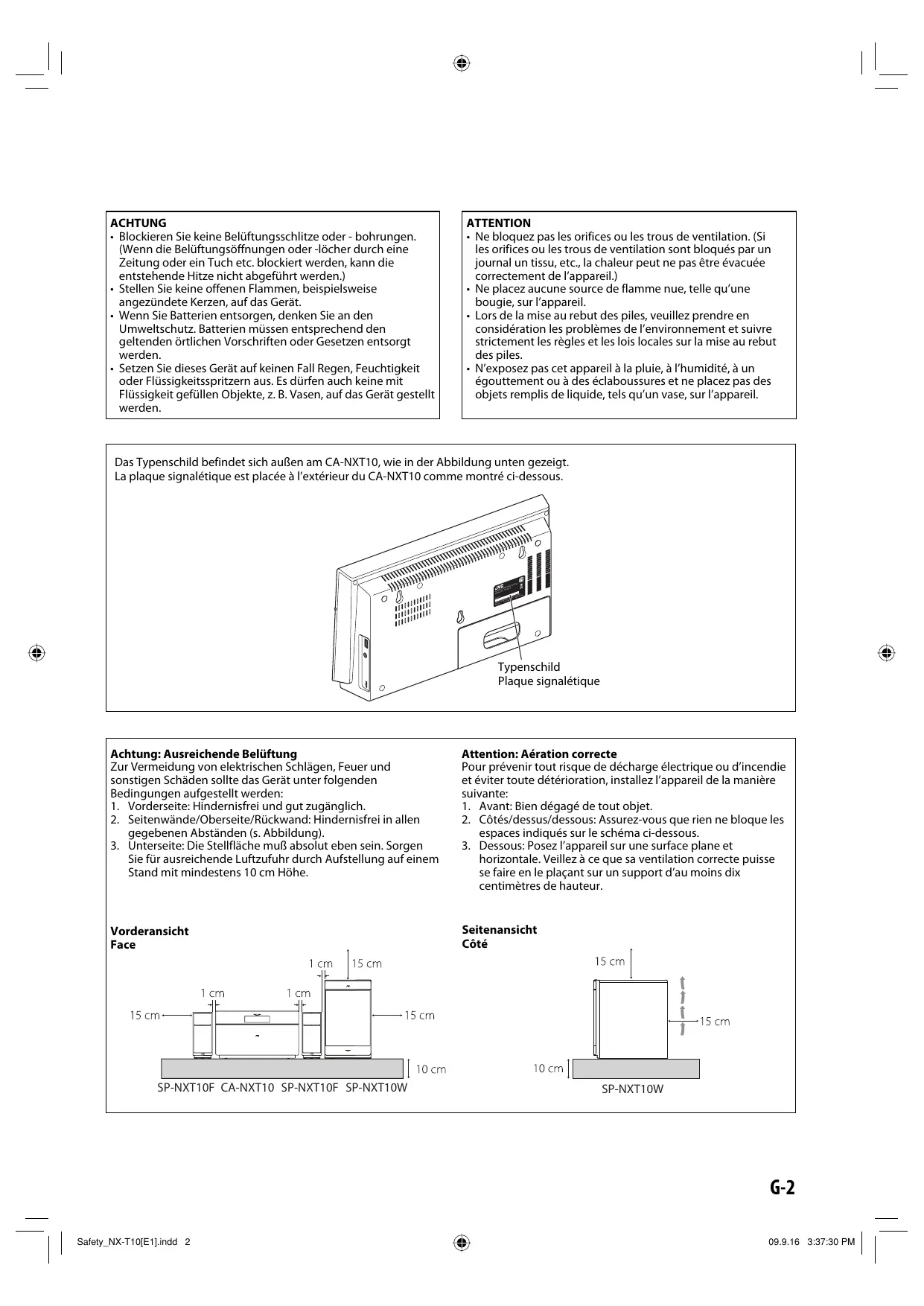

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch usw. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ACHTUNG

Das Typenschild befindet sich außen am CA-NXT10, wie in der Abbildung unten gezeigt.

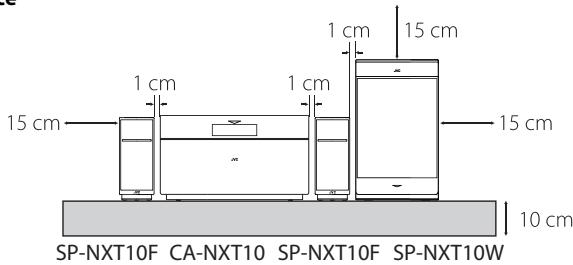

Achtung: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seitenwände/Oberseite/Rückwand: Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).
3. Unterseite: Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Vorderansicht

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

Produkte

Batterie

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

[Europäische Union]

Diese Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien mit diesem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen. Stattdessen müssen die Produkte zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien 2002/96/EG und 2006/66/EG einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte und Batterien zugeführt werden.

Die korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die Gesundheit, welche durch unsachgemäße Behandlung der Produkte auftreten können.

Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

[Geschäftskunden]

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Website http://www.jvc.eu/, auf der Sie Informationen zur Rücknahme des Produkts finden.

[Andere Länder außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig.

Wenn Sie diese Produkte entsorgen möchten, halten Sie sich bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien.

Sehr geehrter Kunde, sehr geehrte Kundin,

Dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan,

Limited ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

Herzlichen Glückwunsch zum Kauf eines JVC-Produkts. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte alle Anweisungen sorgfältig durch, um sicherzustellen, dass Sie alle Einzelheiten verstanden haben und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

• Stellen Sie die Anlage an einem Ort mit ausreichender Lüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist – zwischen 5 °C und 35 °C.
• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit dem Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Abtrennen der Anlage von der Wandsteckdose ist grundsätzlich am Stecker selbst zu ziehen, also nicht am Kabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf der Linse in der Anlage kann sich in den folgenden Fällen bilden:

• Beim starken Aufheizen eines Raums. In einem feuchten Raum.
• Wenn die Anlage direkt von einem kalten an einen warmen Ort gebracht wird.

In diesem Fall kann eine Fehlfunktion in der Anlage auftreten. In diesem Fall lassen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampft, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Interne Hitze

• Stellen Sie sicher, dass für gute Lüftung um die Anlage gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung der Anlage verursacht werden.

Blockieren Sie keine Belüftungsschlitze oder -bohrungen. Wenn diese durch z.B. eine Zeitung oder ein Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstiges

Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden Sie sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen Sie die Anlage nicht; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie diese Anlage über längere Zeit nicht verwenden, ziehen Sie den Netzstecker von der Wandsteckdose ab. Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden Sie sich an Ihren Fachhändler.

Wie Sie diese Anleitung lesen

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt.
• Manche zugehörigen Tipps und Hinweise werden später in den Abschnitten „Weitere Informationen zu dieser Anlage“ und „Störungssuche“ gegeben, aber nicht in dem Abschnitt, der die Bedienung beschreibt (INFO weist darauf hin, dass Informationen enthalten sind).
• Englische Anzeigen werden für die Erklärung der Bildschirmanzeigen am Fernsehgerät verwendet. Sie können die Anzeigesprache aus dem Setup-Menü wählen. Siehe Seite 40.

	Zeigt an, dass Sie die Taste kurz drücken.
→	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie eine der Tasten drücken.
2 s.	Zeigt an, dass Sie die Taste für eine gegebene Zeit gedrück halten.
	Zeigt an, dass Sie den Regler in die angegebeneichtigung(en) drehen.

Remote ONLY	Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.
Main Unit ONLY	Zeigt an, dass dieser Vorgang nur über das Hauptgerät möglich ist.

Mitgeliefertes Zubehör

Prüfen Sie, ob die folgenden Artikel vorhanden sind.

UKW-Antenne (×1), FBAS-Videokabel (×1), Systemkabel (×1), Fernbedienung (×1), Batterien (×2), Ständer (×1)

Falls Artikel fehlen, wenden Sie sich sofort an Ihren Fachhändler.

Inhalt

Einleitung 1

Vorsichtsmaßregeln 1

Wie Sie diese Anleitung nutzen 1

Abspielbare Disc-/Datei-Typen 3

Vorbereitung 4

Senkrechte oder waagerechte Aufstellung des Hauptgeräts 4

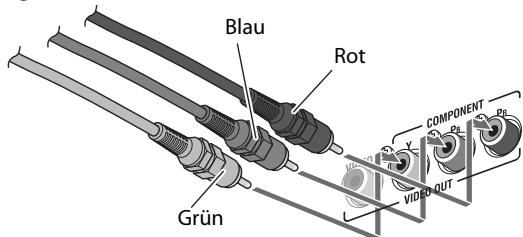

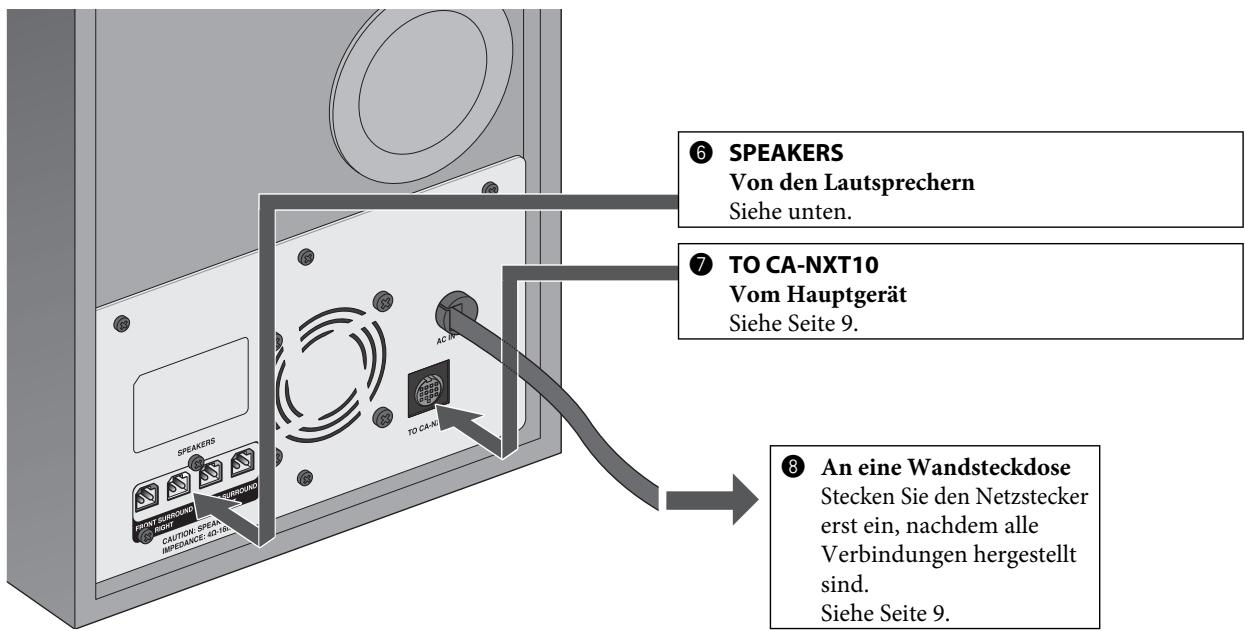

Verbindungen 5

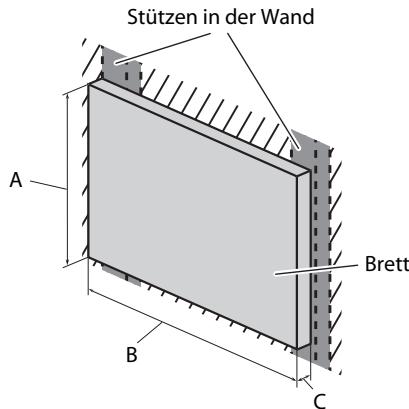

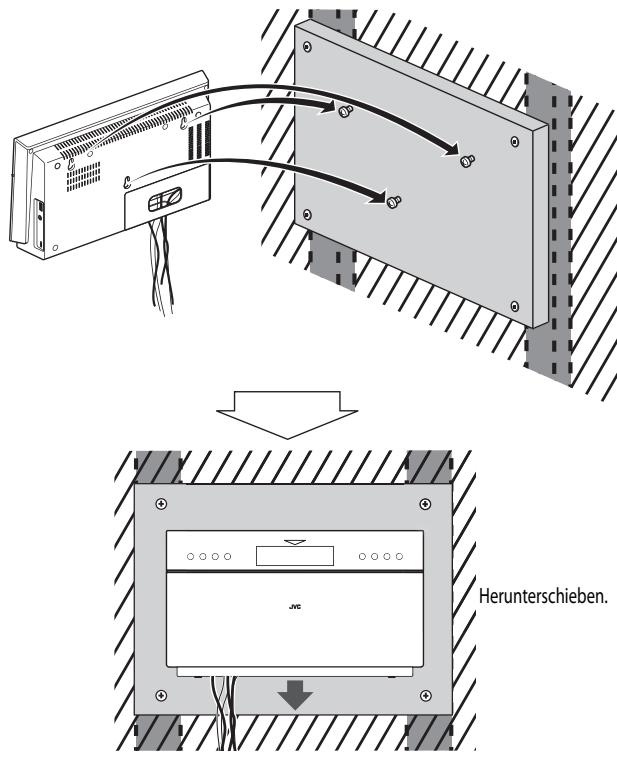

Bei Anbringen des Hauptgeräts an einer Wand 11

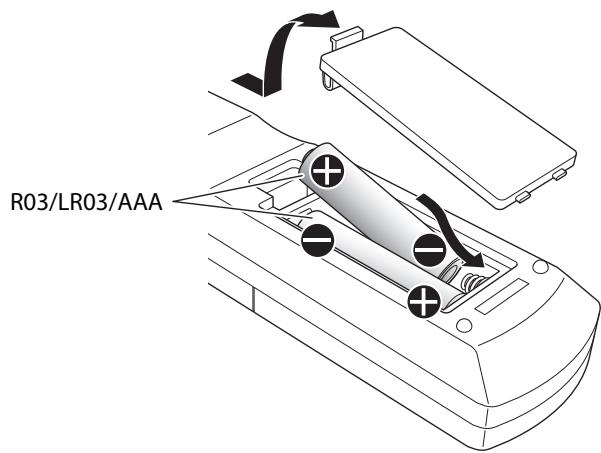

Vorbereiten der Fernbedienung 13

Ändern des Abtastmodus 14

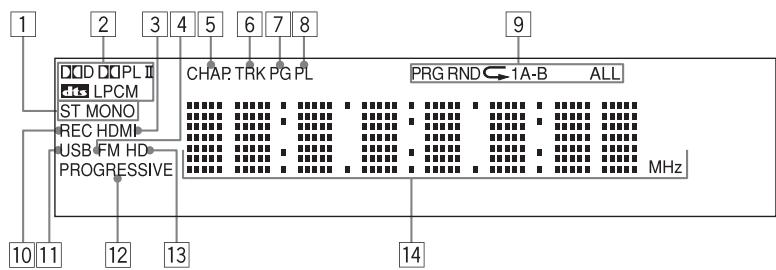

Displayanzeigen 16

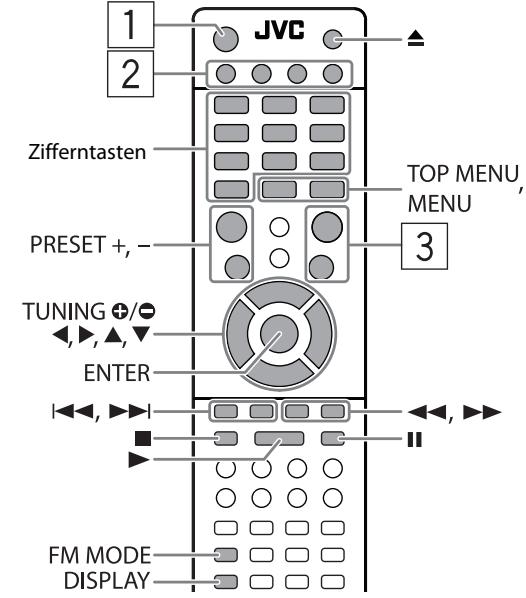

Tägliche Bedienung – Wiedergabe 17

UKW-Rundfunkempfang 18

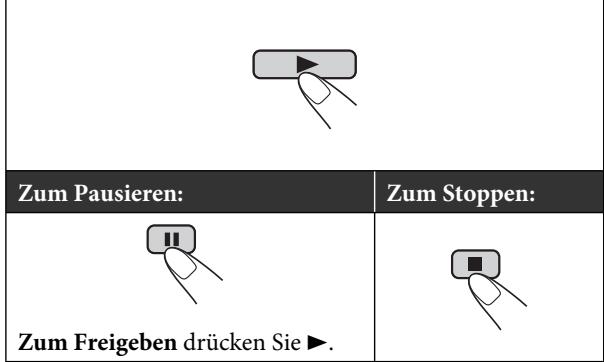

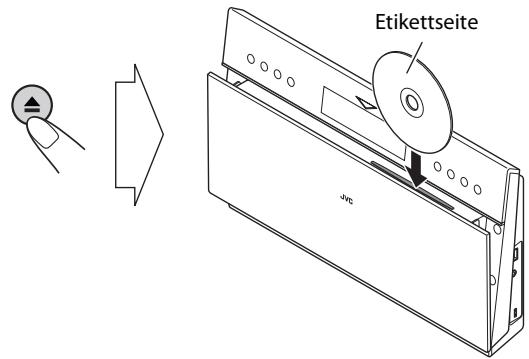

Wiedergabe einer Disc/eines USB-Massenspeichergeräts 19

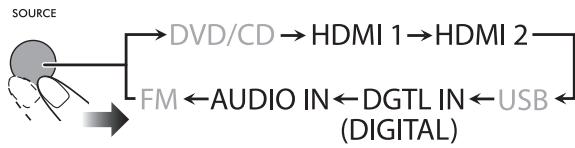

Wiedergabe von anderen Geräten 21

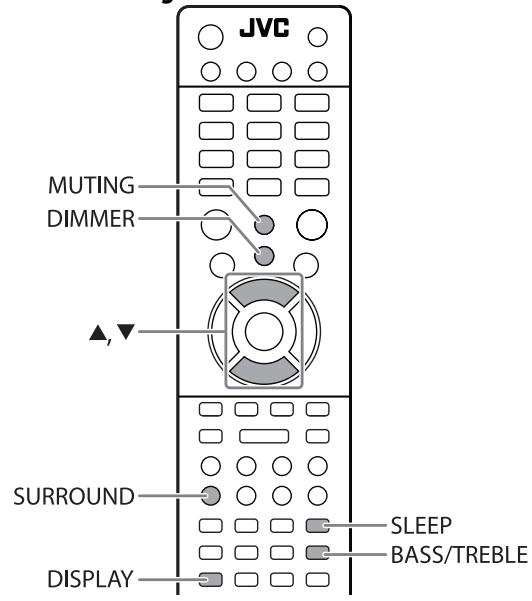

Tägliche Bedienung—Klang u. andere Einstellungen 22

Zum kurzzeitigen Stummschalten des Tons 22

Einstellen des Klangs 22

Anpassen der Displayhelligkeit 23

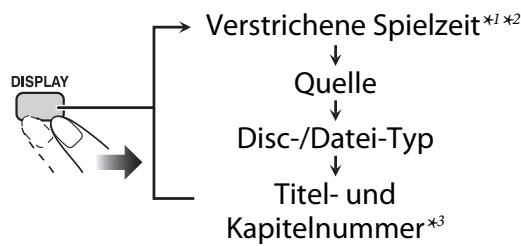

Ändern der Display-Information 23

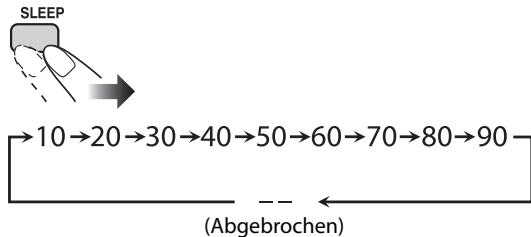

Automatisches Ausschalten 23

Erweiterte Radiofunktionen 24

Empfang von UKW-Sendern mit Radio Data System... 24

Suchen eines Programms mit PTY-Codes 25

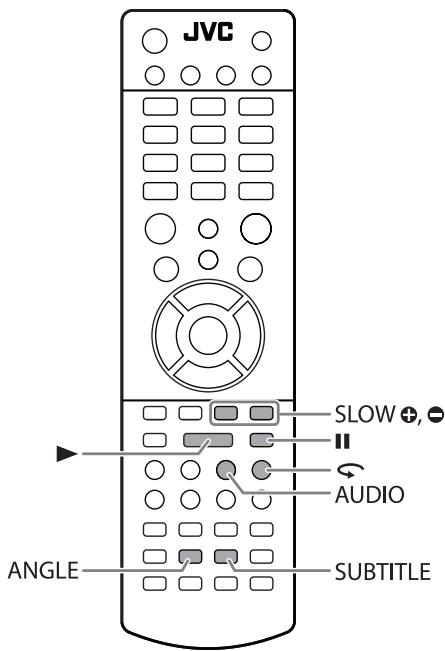

Unverkennbare Video-Disc/Datei-Vorgänge 26

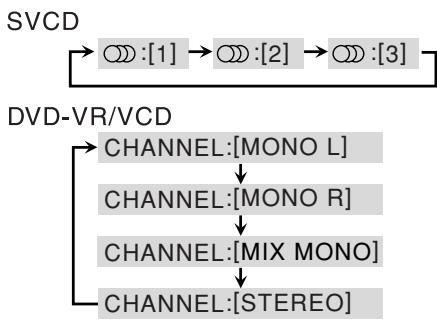

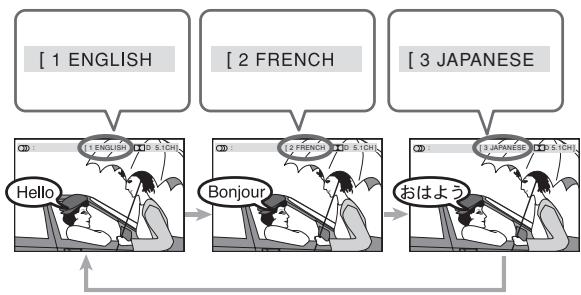

Einstellung des Audio-Tracks. 26

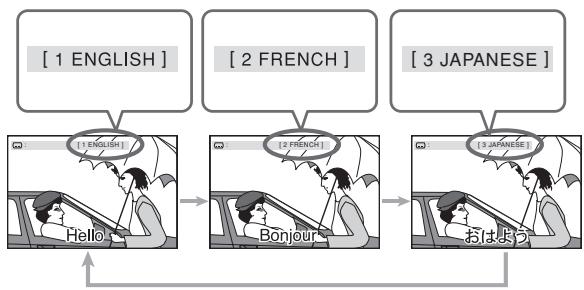

Einstellung der Untertitelsprache 27

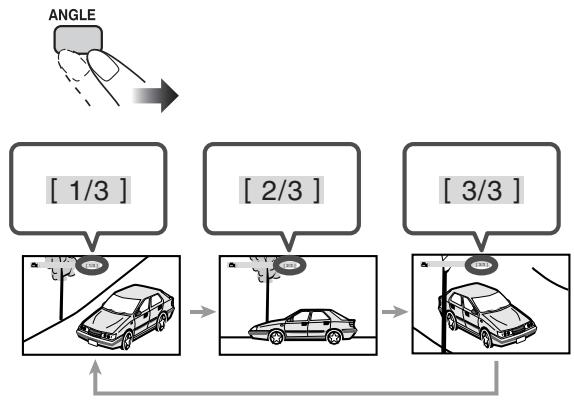

Einstellung des Sichtwinkels 27

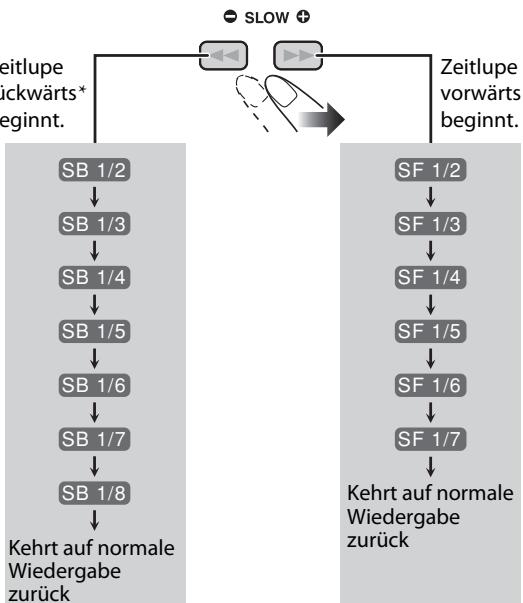

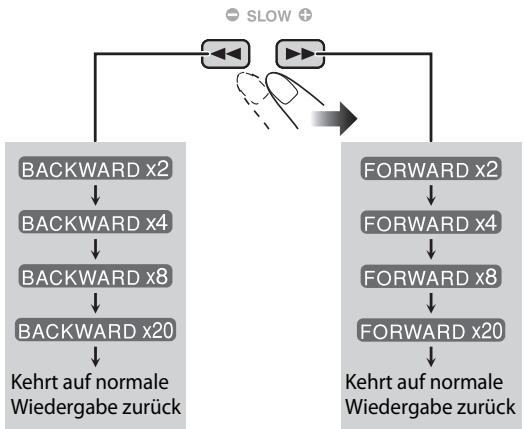

Spezialeffekt-Wiedergabe 28

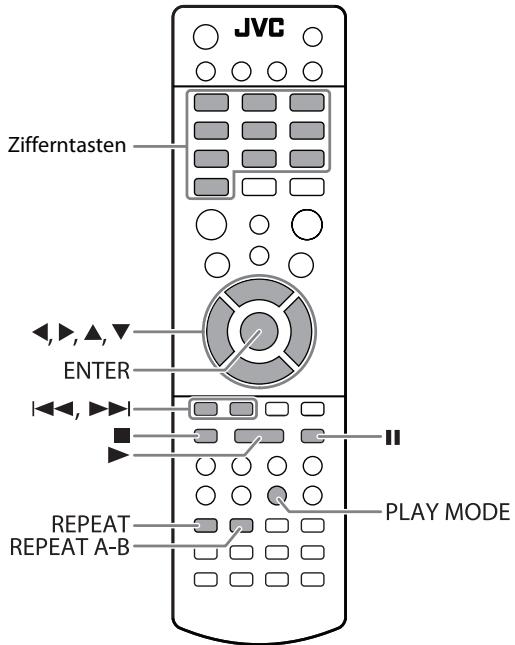

Weiterführende Disc-/Datei-Wiedergabevorgänge .... 29

Programmierung der Wiedergabereihenfolge—Programmwiedergabe. 29

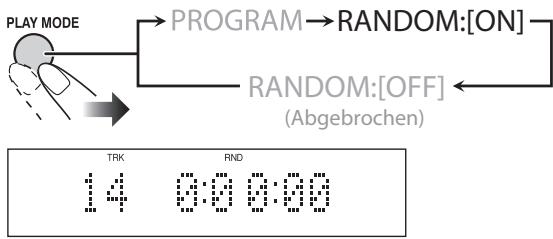

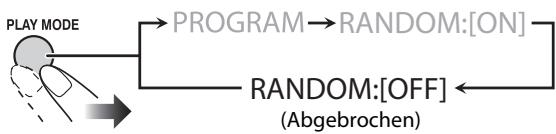

Zufällige Wiedergabe—Zufallswiedergabe 30

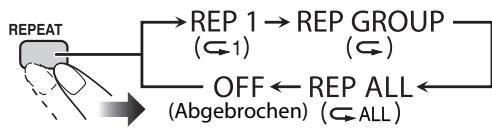

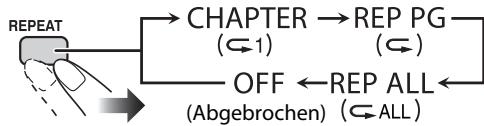

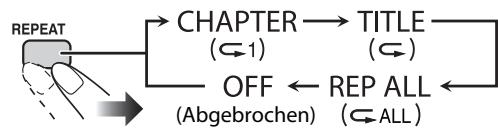

Wiederholte Wiedergabe. 30

Sperre der Disc-Ausgabe—Kindersicherung 31

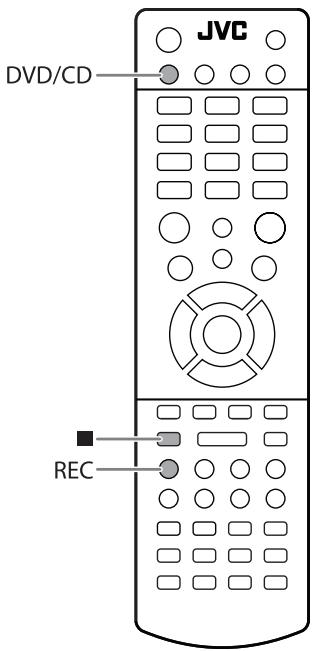

Aufnahme-Bedienvorgänge 32

Aufnahme von einer Disc. 33

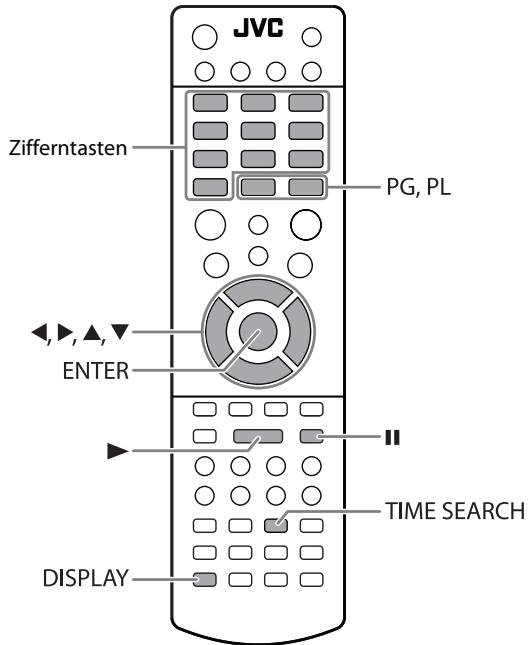

On-Screen-Vorgänge 34

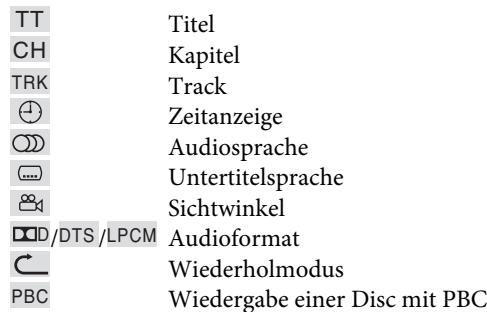

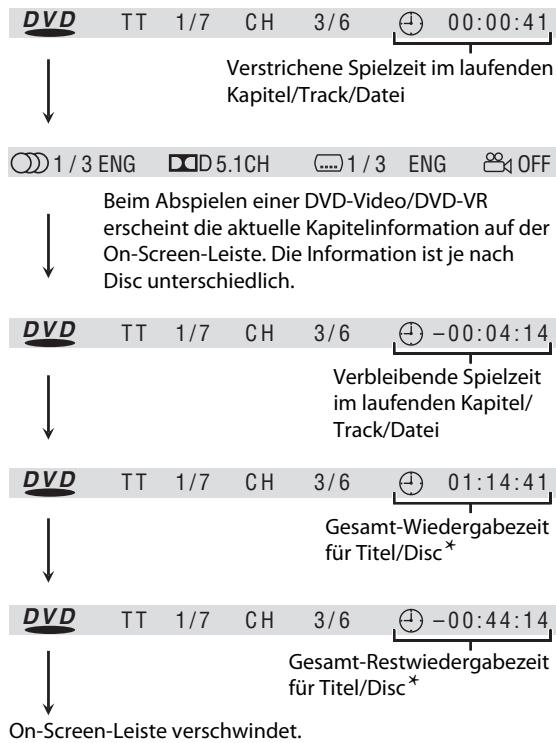

On-Screen-Leiste-Bedienung. 34

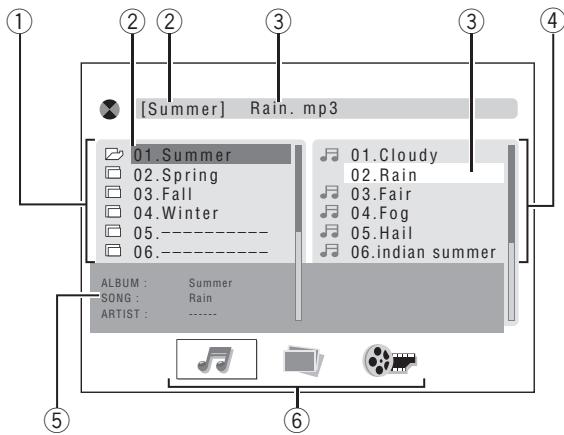

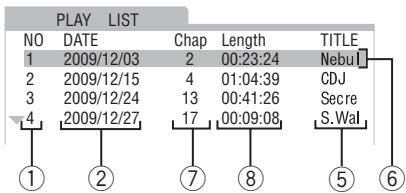

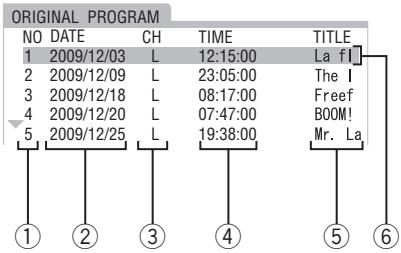

Steuerbildschirm-Bedienvorgänge 36

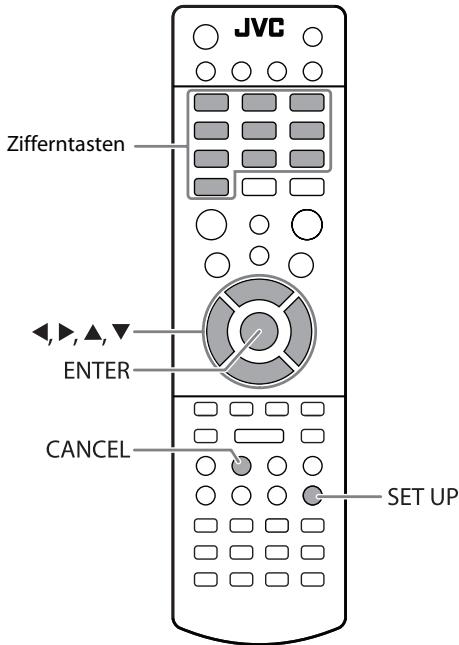

Setup-MENU-Vorgänge 39

Einrichten der Wiedergabe von Discs/USB-Geräten/HDMI-Geräten 39

Einrichten der Ton- und HDMI-Funktionen 41

Zusätzliche Information 43

Weitere Informationen zu dieser Anlage 43

Wartung. 45

Störungssuche 46

Anzeige von Meldungen für Aufnahmevorgänge 48

Technische Daten 49

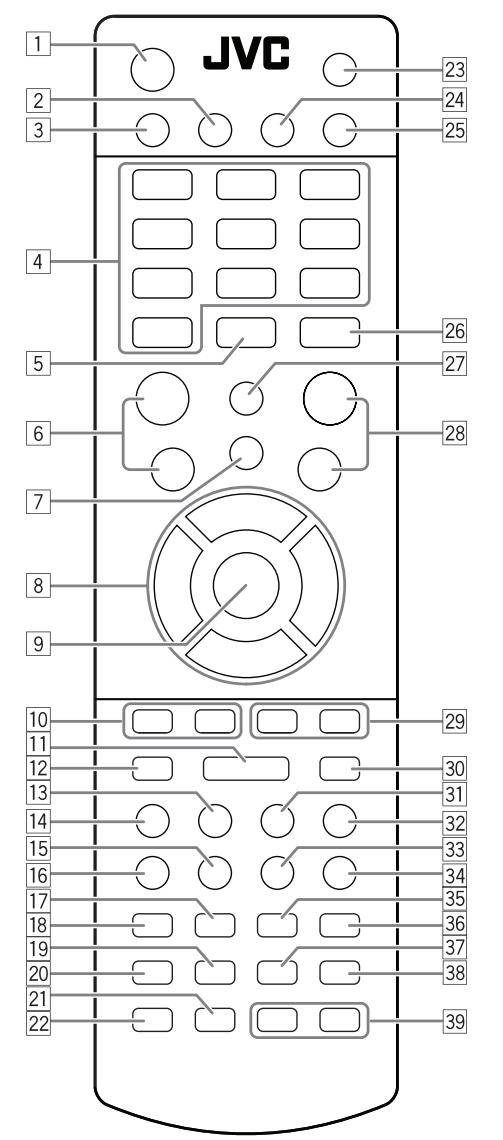

Teile-Index 52

Abspielbare Disc-/Datei-Typen

MP3/WMA

CD-ROM 015G Video CD 015G Super VDE 015G CD Digital Audio

• CD-R/-RW: Aufgenommen in den Formaten Audio-CD, Video-CD und SVCD. Dateien der Typen MP3, WMA, JPEG, MPEG-1, MPEG-2 und DivX, die entsprechend dem Format „ISO 9660" geschrieben sind, können ebenalls abgeschlossen werden.

• DVD-R/-RW: Aufgenommen im Format DVD Video und DVD Video Recording (VR). Dateien der Typen MP3, WMA, JPEG, MPEG-1, MPEG-2 und DivX, die im Format UDF-Bridge geschrieben sind, können ebenalls abgeschlossen werden.

• +R/+RW: Aufgenommen im Format DVD Video. Dateien der Typen MP3, WMA, JPEG, MPEG-1, MPEG-2 und DivX, die im Format UDF-Bridge geschrieben sind, können ebenalls abgeschlossen werden.

• USB-Massenspeichererät: MP3, WMA, JPEG, MPEG-1, MPEG-2 und DivX* -Dateien.

Neben den oben aufgeführten Discs/Dateien kann diese Anlage Audiodaten abspielen, die auf CD-Extra aufgenommen sind.

• Discs der folgenden Typen können nicht abgespielt werden: DVD-RAM, CD-I (CD-I Ready), CD-ROM und Photo CD. Beim Abspielen derartiger Discs wird ein so starkes Rauschen erzeugt, dass die Lautsprecher beschädigt werden.
• 8-cm-Disc: Eine 8-cm-Disc kann nicht mit dieser Anlage wiedergegeben werden.
• CD-Text und DVD-Text können abgespielt werden, aber Textinformation kann nicht im Display gezeigt werden.
• In dieser Anleitung werden die Ausdrücke „Datei“ und „Track“ mit gleicher Bedeutung verwendet.
• Es ist möglich, finalisierte +R/+RW-Discs (nur Format DVD Video) abzuspielen. Die DVD-Anzeige leuchtet im Fernsehbildschirm auf, wenn eine +R/+RW-Disc eingelegt ist.
• Beim „DVD Logo“ handelt es sich um ein Warenzeichen der DVD Format/Logo Licensing Corporation.
• Diese Anlage kann Everio-Dateien abspielen (siehe Seite 44), die auf DVD, CD und USB-Massenspeichergeräten aufgezeichnet sind.
• Nur wenn die maximale Bitrate unter 2 Mbps ist.

Über das Farbsystem

Diese Anlage kann sowohl PAL- als auch mit NTSC-Videoformat aufgezeichnete Discs abspielen. Wenn Sie eine NTSC-Disc abspielen, wird das NTSC-Videosignal in das PAL-Videosignal umgewandelt und ausgegeben.

Hinweis zum Regionalcode

DVD-Player und DVDs haben ihre eigenen Regionalcodenummern. Diese Anlage kann nur DVDs abspielen, deren Regionalcodenummern „2“ enthalten.

• „WRONG REGION“ erscheint im Fernsehbildschirm, wenn eine DVD mit einem anderen Regionalcode eingelegt ist.

Beisp.:

Achtung bei DualDisc-Wiedergabe

Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem „Compact Disc Digital Audio“-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

WICHTIG: Vor dem Abspielen einer Disc/Datei stellen Sie Folgendes sicher...

• Schalten Sie das Fernsehgerät ein und wählen Sie einen geeigneten Eingangsmodus, um die Bilder oder Bildschirmanzeigen zu sehen.
• Zur Disc/Datei-Wiedergabe können Sie die Anfangseinstellung nach Wunsch einstellen. Siehe „Setup-MENU-Vorgänge“ auf Seite 39.

Wenn „INVALID KEY“ im Fernsehbildschirm erscheint, wenn Sie eine Taste drücken, kann die Disc/Datei den eingebenen Vorgang nicht ausführen.

Vorbereitung

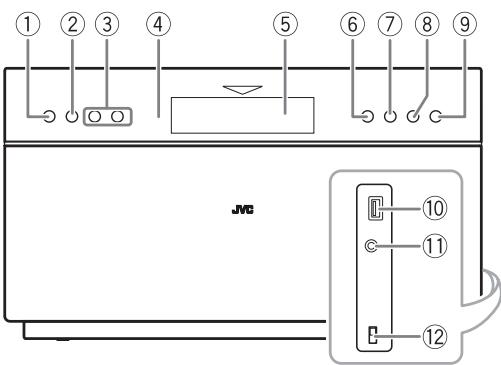

Senkrechte oder waagerechte Aufstellung des Hauptgeräts

Sie können das Hauptgerät vertikal oder horizontal aufstellen. Stellen Sie den DISPLAY MODE-Schalter entsprechend der Platzierung des Hauptgeräts ein.

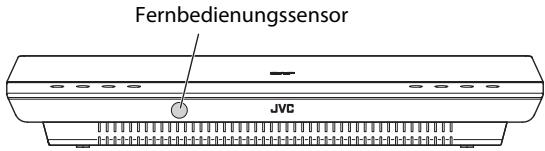

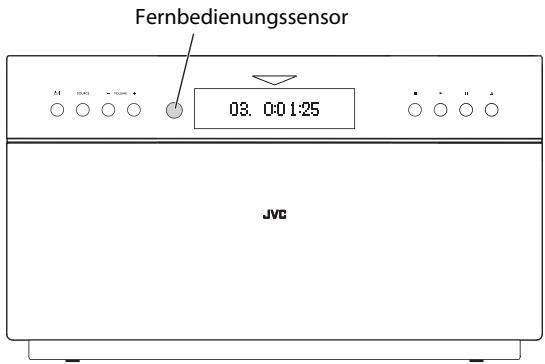

• Die Stellung des Fernbedienungssensors ändert sich ebenfalls entsprechend der Einstellung des DISPLAY MODE-Schalters (siehe Seite 14).

Diese Anleitung erklärt den Betrieb anhand der Abbildungen des vertikal aufgestellten Hauptgeräts.

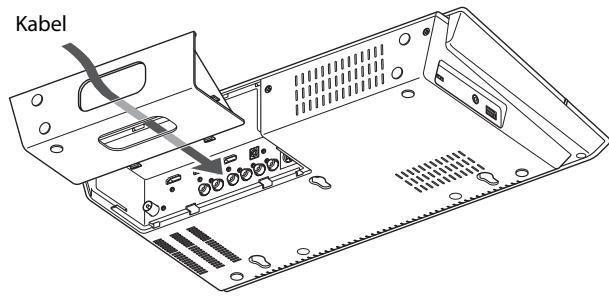

Tasten und Bedienverfahren bei horizontaler Aufstellung des Hauptgeräts sind gleich wie bei vertikaler Aufstellung.

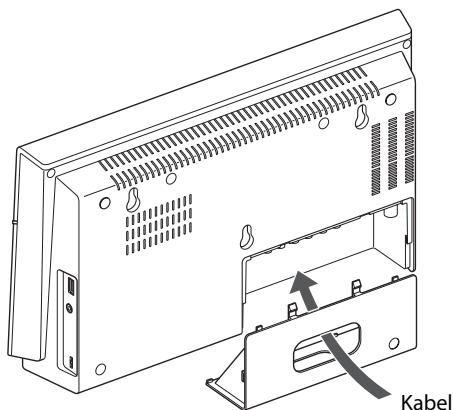

Beim vertikalen Aufstellen des Hauptgeräts

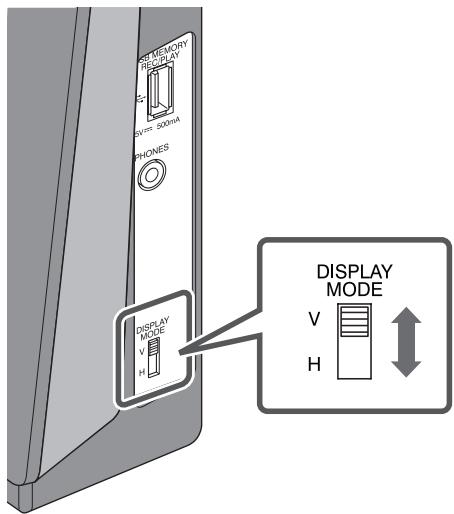

Stellen Sie den DISPLAY MODE-Schalter auf „V" (vertikal) und bringen Sie den mitgelieferten Ständer am Hauptgerät an (siehe Seite 9).

• Beim Anbringen des Hauptgeräts an einer Wand (siehe Seite 11) stellen Sie auch den DISPLAY MODE-Schalter auf „V".

Tasten und Displayanzeigen mit auf „V“ gestelltem DISPLAY MODE-Schalter

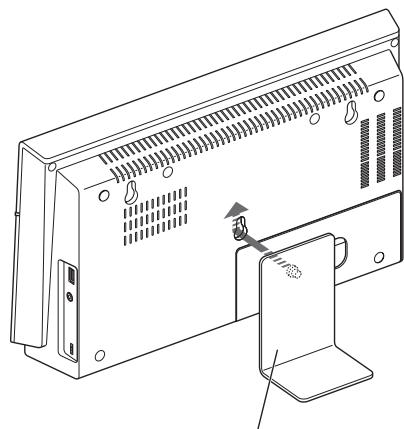

• Beim vertikalen Aufstellen des Hauptgeräts bringen Sie den mitgelieferten Ständer fest an der Rückseite des Hauptgeräts an, nachdem die Verbindungen hergestellt sind (siehe Seite 9).

Beim horizontalen Aufstellen des Hauptgeräts

Stellen Sie den DISPLAY MODE-Schalter auf „H" (horizontal).

Tasten und Displayanzeigen mit auf „H" gestelltem DISPLAY MODE-Schalter

Verbindungen INFO

Schließen Sie das Netzkabel erst an, nachdem alle anderen Verbindungen getätigt sind.

Nehmen Sie die Anschlussabdeckung vom Hauptgerät ab und schließen die Kabel an, indem Sie sie durch das Loch an der Anschlussabdeckung führen.

Abnehmen der Anschlussabdeckung

Beim vertikalen Aufstellen des Hauptgeräts

Beim horizontalen Aufstellen des Hauptgeräts

Verwenden Sie auch das gleiche Loch wie unten gezeigt beim Anbringen der Haupteinheit an einer Wand (siehe Seite 11).

• Bringen Sie die Anschlussabdeckung erneut am Hauptgerät an, nachdem die Verbindungen hergestellt sind.

Rückwand am Hauptgerät

HDMI IN 1/HDMI IN 2/DIGITAL IN (OPTICAL): Vom Ausgang eines Blu-ray-Geräts oder einer digitalen Set-Top-Box. Siehe Seite 6. HDMI MONITOR OUT: Vom Eingang von TV/Monitor. Siehe Seite 6. FM.ANT: Von UKW-Antenne. Siehe Seite 7.

AUDIO IN: Vom Ausgang eines analogen Audiogeräts. Siehe Seite 7. VIDEO OUT: Vom Eingang von TV/Monitor. Siehe Seite 6. TO SP-NXT10W: Vom Subwoofer (mit dem mitgelieferten Systemkabel). Siehe Seite 7.

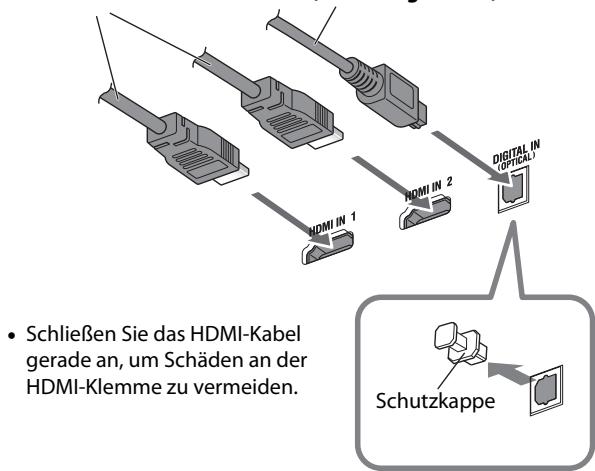

Blu-ray-Gerät oder digitale Set-Top-Box

HDMI-Kabel (nicht mitgeliefert) Opto-Digitalkabel* (nicht mitgeliefert) * Verbinden Sie den digitalen Audio-Ausgang mit der Klemme DIGITAL IN (OPTICAL), wenn das Gerät keine Audiosignale von seinem HDMI-Ausgang ausgibt.

Beim Anschließen eines Blu-ray-Geräts oder einer digitalen Set-Top-Box

• Beim Anschließen über ein HDMI-Kabel verwenden Sie ein HDMI-Kabel mit einer Länge von weniger als 2 m.
• Der Abtastmodus der Anlage (siehe Seite 14) hat keinen Einfluss auf die Videosignale von der HDMI MONITOR OUT-Klemme von den HDMI IN 1- und 2-Klemmen.
• Beim Verbinden des digitalen Audioausgangs des Geräts mit der Klemme DIGITAL IN (OPTICAL) stellen Sie Folgendes sicher:
• Stellen Sie die digitale Audioeingangseinstellung des Geräts richtig ein. Einzelheiten siehe Bedienungsanleitung des Geräts. Die folgenden Signale können auf der Anlage reproduziert werden: Dolby Digital, DTS Digital Surround, Linear PCM
• Für die Audiosignale, die von den Klemmen HDMI IN 1 und 2 kommen, können Sie wählen, ob Signale zum Fernsehgerät über die Klemme HDMI MONITOR OUT ausgegeben werden sollen oder der Ton an der Anlage reproduziert werden soll. Einzelheiten, siehe Seite 41.

2 TV/Monitor

Schließen Sie ein HDMI-Kabel, ein Component-Videokabel oder ein FBAS-Videokabel an.

Zum Wählen des Progressiv-Abtastmodus (siehe Seite 14) verwenden Sie die HDMI MONITOR OUT-Klemme oder die COMPONENT-Buchsen.

Beim Anschließen Ihres Fernsehgeräts

Schließen Sie Ihr Fernsehgerät direkt an die Anlage an. Falls Sie die Anlage über ein anderes Gerät wie einen Videorecorder oder einen HDD/DVD-Recorder mit dem Fernsehgerät verbinden, kann es zu Störungen kommen. Verbindung von integrierten TV/Videorecorder-System mit der Anlage kann ebenfalls zu Störungen beim Betrachten führen.

HDMI-Kabel (nicht mitgeliefert)

Verwenden Sie ein HDMI-Kabel von weniger als 2 m Höhe.

• Schließen Sie das HDMI-Kabel gerade an, um Schäden an der HDMI-Klemme zu vermeiden.

Component-Videokabel (nicht mitgeliefert)

FBAS-Videokabel (mitgeliefert)

• Beim Anschließen eines Fernsehgeräts mit einem HDMI-Kabel oder einem Component-Videokabel wahren Sie den geeigneten Videosignal-Ausgang entsprechend des Fernsehgeräts. Siehe Seite 14 und 15.
• Wenn Sie ein HDMI-Kabel verwenden, nehmen Sie die geeigneten Einstellungen im Setup-MENU vor (siehe Seite 39 bis 42).
• Diese Anlage ist mit grundlegenden Funktionen von HDMI CEC kompatibel. Einzelheiten finden Sie auf Seite 42.
• Der Wiedergabeton kann unterbrochen werden, wenn das angeschlossene Fernsehgerät mit dem HDMI-Kabel bedient wird.

UKW-Antenne

Strecken Sie sie aus, um den besten Empfang zu erzielen.

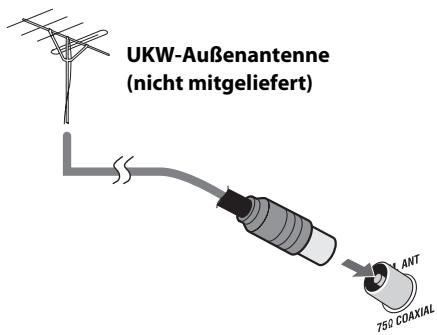

Für besseren UKW-Empfang

Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne mit einem 75-Ω-Draht mit Koaxstecker (IEC oder DIN45325) an.

Diese Anlage kann nicht den MW/LW-Wellenbereich empfangen.

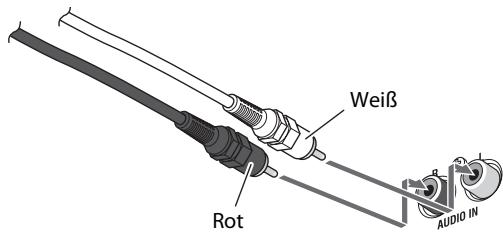

Audiokabel (nicht mitgeliefert)

Systemkabel

Schließen Sie das Systemkabel mit der Pfeilseite nach oben weisend an.

Nach dem Herstellen der Verbindungen an der Rückseite des Hauptgeräts schließen Sie die Lautsprecher und das Systemkabel an den Subwoofer an. Siehe Seite 8 und 9.

Rückseite des Subwoofers

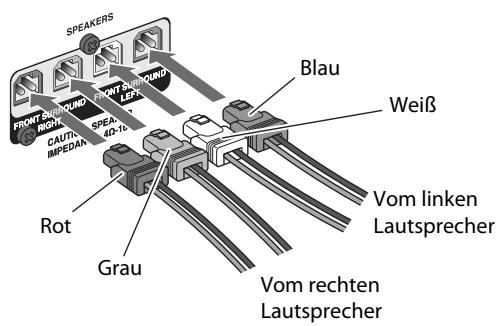

Lautsprecher

Schließen Sie die Lautsprecher am Subwoofer an, indem Sie die farbigen Steckverbinder an die entsprechend farbigen Klemmen am Subwoofer anschließen.

Lautsprechereinheit für den Surroundkanal (oben)

Lautsprechereinheit für den Surroundkanal (vorne)

VORSICHT:

• Die mitgelieferten Lautsprecher werden ausschließlich zur Verwendung mit der Anlage NX-T10 hergestellt. Schließen Sie nicht die mitgelieferten Lautsprecher an andere Geräte als den Subwoofer der Anlage an (SP-NXT10W). Dadurch können die Lautsprecher beschädigt werden.
• Schließen Sie nicht externe Lautsprecher zusammen mit den mitgelieferten Lautsprechern an. Die Änderung der Impedanz kann eine Beschädigung der Anlage verursachen.

WICHTIG

• Falscher Lautsprecherkabel-Anschluss beeinträchtigt den Stereoeffekt und die Klangqualität.
• Die mitgelieferten linken/rechten Lautsprecher sind magnetisch abgeschirmt, aber Farbabweichungen können auf dem Fernseher auftreten. Zum Vermeiden von Farbabweichungen richten Sie die Lautsprecher entsprechend den untenstehenden Anweisungen ein. (Der Subwoofer ist nicht magnetisch abgeschirmt.)

1 Schalten Sie das Fernsehgerät aus, bevor Sie die Lautsprecher einrichten. 2 Platzieren Sie die Lautsprecher weit genug vom Fernsehgerät entfernt, so dass sie keine Farbabweichungen am Fernsehgerät verursachen. 3 Etwa 30 Minuten warten, bis die Stromversorgung des Fernsehgeräts wieder eingeschaltet wird.

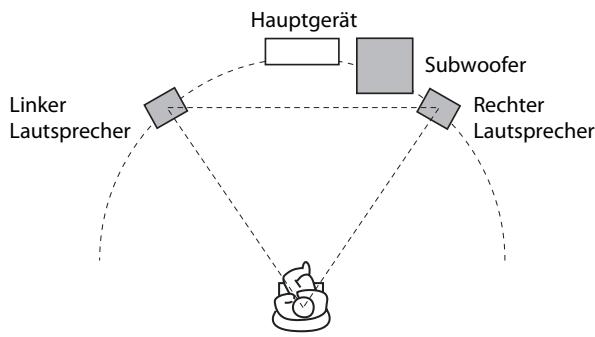

Lautsprecheranordnung

Diese Anlage ist dafür entworfen, virtuellen Surroundklang durch Positionieren der 3 Lautsprecher vorne zu liefern. Omnidirektionale Lautsprecher bieten ein breites Klangfeld und ein realistisches akustisches Ambiente.

• Wenn es schwierig ist, die Lautsprecher aufzustellen wie oben dargestellt, können Sie den Ausgangspegel der Lautsprecher anpassen, um einen besseren Klangeffekt zu erzielen. Siehe Seite 42.

VORSICHT:

Beim Anbringen der linken und rechten Lautsprecher an einer Wand:

• Beim Anbringen der Lautsprecher an einer Wand stellen Sie sicher, dass die Lautsprecher von qualifizierten Monteuren angebracht werden.
• Versuchen Sie AUF KEINEN FALL, die Lautsprecher selbst an der Wand zu montieren, da eine unsachgemäße Installation oder ein unzureichendes Tragevermögen der Wand dazu führen können, dass die Lautsprecher herunterfallen, beschädigt werden und Verletzungen verursachen.
• Bei der Auswahl der Montageposition an einer Wand ist besondere Sorgfalt geboten. Falls die Lautsprecher so montiert werden, dass vorbeigehende Personen dagegen stoßen können, besteht die Gefahr von Verletzungen oder Sachschäden.

Systemkabel

Schließen Sie das Systemkabel mit der Pfeilseite nach oben weisend an.

Netzkabel

Schließen Sie das Netzkabel des Subwoofers an, nachdem alle anderen Verbindungen vorgenommen wurden. Das O/I-Lämpchen am Hauptgerät und das POWER ON/STANDBY-Lämpchen am Subwoofer leuchten rot auf.

Zum Anbringen des mitgelieferten Ständers am Hauptgerät

Beim vertikalen Aufstellen des Hauptgeräts stellen Sie sicher, dass Sie den mitgelieferten Ständer am Hauptgerät anbringen. Bringen Sie den mitgelieferten Ständer fest an der Rückseite des Hauptgeräts an, nachdem die Verbindungen hergestellt sind.

Ständer (mitgeliefert)

VORSICHT:

Nehmen Sie den Ständer ab, bevor Sie das Hauptgerät tragen.

Seitenwand am Hauptgerät

Beim Anschließen eines USB-Massenspeichergeräts

• Beim Anschließen über ein USB-Kabel verwenden Sie ein USB 2.0-Kabel mit einer Länge von weniger als 1 m.
• Sie können ein USB-Massenspeichergerät wie ein USB-Flash-Speichergerät, eine Festplatteneinheit, einen Multimedia-Kartenleser usw. an diese Anlage anschließen.
• Sie können nicht einen Computer oder einen JVC Everio-Camcorder an die USB MEMORY REC/PLAY-Klemmen (●) der Anlage anschließen.
• Die Wiedergabe vom USB-Massenspeicher kann durch Störgeräusche und statische Elektrizität gestört werden. In diesem Fall trennen Sie das USB-Massenspeichergerät ab, schalten die Anlage aus, und schließen das USB-Massenspeichergerät wieder an, nachdem die Anlage wieder eingeschaltet ist.

Bei Anbringen des Hauptgeräts an einer Wand

Sie können das Hauptgerät an einer Wand anbringen.

VORSICHT:

• Beauftragen Sie unbedingt einen qualifizierten Monteur mit der Montage des Hauptgeräts.
• Versuchen Sie AUF KEINEN FALL, das Hauptgerät selbst an der Wand zu montieren, da eine unsachgemäße Installation oder ein unzureichendes Tragevermögen der Wand dazu führen können, dass es herunterfällt.
• Bei der Auswahl der Montageposition an einer Wand ist besondere Sorgfalt geboten. Falls das Hauptgerät so montiert wird, dass vorbeigehende Personen dagegen stoßen können, besteht die Gefahr von Verletzungen oder Sachschäden.
• Das Hauptgerät wiegt etwa 2,3 kg. Beim Anbringen des Hauptgeräts an einer Wand muss ausreichende Sorgfalt angewendet werden, um Unfälle durch Herunterfallen des Hauptgeräts zu vermeiden.
• Vor dem Anbringen des Hauptgeräts an einer Wand prüfen Sie die Wand (oder andere zugehörige Aspekte) zum Anbringen und bestätigen Sie, ob die Wand ausreichend stark ist, um das Gewicht des Hauptgeräts zu tragen.
• Bringen Sie das Hauptgerät nicht an einer Sperrholz- oder Gipskartonwand an. Das Hauptgerät kann herunterfallen und beschädigt werden.
• Die zur Anbringung erforderlichen Schrauben sind nicht mitgeliefert. Verwenden Sie Schrauben, die mit der Stärke und dem Material der Säule oder Wand kompatibel sind.
• Beim Anbringen des Hauptgeräts müssen die Schrauben an allen drei Orten sicher festgezogen werden. Wenn das Hauptgerät nicht unter Verwendung aller drei Löcher an der Rückseite an der Wand befestigt wird, wird die Anbringung instabil und stellt eine Gefahr dar, da das Hauptgerät herunterfallen könnte.

Bei der Anbringung

Das unten beschriebene Verfahren ist ein Beispiel, wie das Hauptgerät an einer Wand angebracht wird. Es kann keine Garantie für die Sicherheit gegeben werden, wenn das Hauptgerät an der Wand angebracht ist. Beachten Sie Faktoren wie Material, Stärke und den Zustand der Wand, etwa wie das Verstärkungsmaterial und mögliche Änderungen, die im Laufe der Zeit auftreten.

• Sie müssen die Kabel am Hauptgerät anschließen, bevor Sie dieses an der Wand anbringen.
• Stecken Sie NICHT den Netzstecker in eine Netzsteckdose, bevor Sie das Hauptgerät an der Wand anbringen.

1 Wählen Sie einen Ort (Holzwand), wo das Hauptgerät angebracht werden soll.

Vermeiden Sie Sperrholz- oder Gipskartonwände.

2 Zur Befestigung besorgen Sie eine Holzplatte, die zum Anbringen des Hauptgeräts an der Wand verwendet wird.

Bevor Sie fortfahren, prüfen Sie die Position der Stützen innerhalb der Wand.

Verwenden Sie ein robustes Brett mit den Abmessungen wie unten angegeben:

A (Höhe): Höher als das Hauptgerät

B (Breite): Größer als der Abstand zwischen den beiden Stützen in der Wand

C (Dicke): 9 mm bis 15 mm

3 Bringen Sie das Brett an der Wand an.

Verankern Sie das Brett fest an mindestens vier Stellen, mit den Halterungen in der Wand. Der Durchmesser dieser Schrauben muss mehr als 4 mm betragen, und die Länge muss 3 Mal die Dicke des an der Wand befestigten Bretts betragen (beachten Sie auch die Dicke der Wand).

4 Bringen Sie drei Schrauben (nicht mitgeliefert) an dem Brett an, das an der Wand angebracht war.

Bringen Sie die Schrauben an dem Brett an, wie in der Abbildung unten gezeigt.

5 Haken Sie das Hauptgerät auf die angebrachten Schrauben und schieben Sie das Hauptgerät herunter. Stellen Sie sicher, dass das Hauptgerät fest angebracht ist.

• Passen Sie die Schrauben an, wenn das Hauptgerät nicht fest angebracht ist.

• Stellen Sie nichts auf das Hauptgerät. Dadurch könnte das Hauptgerät herunterfallen und Personen in der Höhe verletzen.
• Klettern Sie nicht auf das Hauptgerät oder ziehen Sie sich daran hoch. Dadurch könnte das Hauptgerät beschädigt werden und/oder Verletzungen verursacht werden. Seien Sie besonders vorsichtig, wenn Kinder im Haus sind.
• Vermeiden Sie, dass die Kabel zwischen dem Hauptgerät und der Wand eingeklemmt werden. Dadurch kann die Balance des Hauptgeräts gestört werden und es kann herunterfallen.
• Stellen Sie sicher, dass die angeschlossenen Kabel nicht den täglichen Aktivitäten im Wege sind und dass sich niemand in den Kabeln verfangen kann.
• Ziehen Sie nicht gewaltsam an den angeschlossenen Kabeln.
• Prüfen Sie regelmäßig, ob keine Schrauben locker sind.
• Falls das Hauptgerät heruntergefallen ist, schalten Sie die Stromversorgung aus und ziehen Sie den Netzstecker ab. Dann wenden Sie sich für Inspektion und Reparatur an Ihren Fachhändler. Falls der Betrieb des Hauptgeräts in diesem Zustand fortgesetzt wird, besteht die Gefahr von Brand und elektrischem Schlag.
• Legen Sie keine Wertgegenstände (oder zerbrechliche Gegenstände) unter dem Anbringungsort des Hauptgeräts ab. Diese werden beschädigt, falls das Hauptgerät herunterfällt.
• JVC übernimmt keine Haftung für jegliche Unfälle oder Schäden, die durch unangemessene Montage oder Anbringung, unzureichende Stärke der Anbringung, Fehlbehandlung oder Misshandlung oder Naturkatastrophen verursacht werden.

Vorbereiten der Fernbedienung

Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und -) ein.

• Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen beide Batterien ausgewechselt werden.

Bei Verwendung der Fernbedienung

Richten Sie die Vorderkante der Fernbedienung möglichst direkt auf den Fernbedienungssensor. Bei der Bedienung von einer diagonalen Position her ist die steuerbare Entfernung (ungefähr 5m) eventuell kürzer.

Beim vertikalen Anbringen des Hauptgeräts (bei auf „V“ gestelltem DISPLAY MODE-Schalter)

Beim horizontalen Anbringen des Hauptgeräts (bei auf „H“ gestelltem DISPLAY MODE-Schalter)

Ändern des Abtastmodus (INFO)

Wählen Sie den Videosignalausgang entsprechend dem Typ des Fernsehgeräts, nachdem Sie das Hauptgerät an das Fernsehgerät angeschlossen haben.

• Schalten Sie die Anlage vor dem Einstellen des Abtastmodus ein. Siehe Seite 17.
• Es ist nicht nötig, diese Einstellung vorzunehmen, wenn Sie das Fernsehgerät mit einem FBAS-Videokabel angeschlossen haben.

1 Wählen Sie DVD/CD als Quelle.

2 Rufen Sie die Abtastmodus-Einstellung auf.

Beispiel: Wenn das Fernsehgerät an die Klemme HDMI MONITOR OUT angeschlossen ist

• Beenden Sie den folgenden Vorgang, während der Einstellgegenstand blinkt.

3 Wählen Sie den Abtastmodus.

Beim Anschließen des Fernsehgeräts an die Klemme HDMI MONITOR OUT

AUTO	Wahlen Sie im Normalbetrieb diese Einstellung.
576P	Wahlen Sie einen Abtastmodus wenn erforderlich.
720P
1080I	• Verfügbare Einstellungen können je nach den verfügbaren Auflösungen des angeschlossenen Fernsehgeräts unterschied sein.
1080P

Beim Anschließen des Fernsehgeräts an die COMPONENT-Buchsen

576P	Wählen Sie dies beim Anschließlich des kompatiblen Fernsehgeräts mit progressiver Abstustung an die COMPONENT-Buchsen. Progressive Abstustung lieeffert hohe Bildqualität.
576I	Wählen Sie dies, wenn Sie ein Fernsehgeberätigkeiten, dass progressive Abstustung nicht unterstützt.

4 Speichern Sie die Einstellung.

• Diese Einstellung arbeitet nur für die Videosignale, die mit dem eingebauten Disc-Player des Hauptgeräts abgespielt werden. Signale, die über die Klemme HDMI IN 1/2 anliegen, werden nicht beeinflusst.
• Diese Einstellung hat keine Einwirkung auf die Signale der VIDEO-Buchse. Signale der VIDEO-Buchse sind fest auf Zeilensprung-Abtastung mit 576 Abtastzeilen festgelegt. „576“, „720“ und „1080“ bezieht sich auf die Anzahl der Abtastzeilen. Generell gilt, dass die mögliche Bildqualität mit der Anzahl der Abtastzeilen zunimmt.
• I^α bezieht sich auf Abtastung mit Zeilensprung. P^α bezieht sich auf progressive Abtastung. Progressive Abtastung erlaubt ein besseres Bild als Abtastung mit Zeilensprung.
• Wenn ein HDMI-Videosignal über die Klemme HDMI MONITOR OUT ausgegeben wird, leuchtet die HDMI-Anzeige im Display auf.
• Wenn ein HD- (High Definition)-Videosignal über die Klemme HDMI MONITOR OUT ausgegeben wird, leuchtet die HD-Anzeige im Display auf.
• Wenn „576P“, „720P“ oder „1080P“ gewählt ist, leuchtet die PROGRESSIVE-Anzeige im Display auf.
• Die Abtastmodus-Einstellung wird gespeichert, wenn das Hauptgerät ausgeschaltet wird (Standby).

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

UKW-Empfangsanzeigen

• ST (Stereo): leuchtet, während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.
• MONO (Mono): leuchtet beim Empfang von UKW-Sendern in Mono.

Digital-Audiosignalformat-Anzeigen

3 HDMI-Anzeige

• Leuchtet, wenn ein HDMI-Videosignal anliegt.

FM-Anzeige

• Leuchtet, wenn FM als Quelle gewählt ist.

CHAP. (Kapitel)-Anzeige

• Leuchtet auf zur Anzeige der Kapitelnummer.

6 TRK (Track)-Anzeige

• Leuchtet auf zur Anzeige der Tracknummer.

PG (Programm)-Anzeige

• Leuchtet, wenn ein Originalprogramm auf DVD-VR gespielt wird.

PL (Playlist)-Anzeige

• Leuchtet, wenn eine Playliste auf DVD-VR gespielt wird.

Wiedergabemodus-Anzeigen

• PRG: leuchtet auf, wenn Programmwiedergabe aktiviert ist.
• RND: leuchtet auf, wenn Zufallswiedergabe aktiviert ist. Wiederholmodus-Anzeigen:
• ↩ 1: leuchtet auf, wenn Ein-Track/Datei/Kapitel-Wiederholung aktiviert ist.
• : leuchtet auf, wenn Ein-Gruppe-/Titel-/Originalprogramm-/Playliste-Wiederholung aktiviert ist.
• ALL: leuchtet auf, wenn Alle-Tracks-/Datei-/Titel-/Originalprogramm-Wiederholung aktiviert ist.
• A-B: leuchtet auf, wenn A-B-Wiederholung aktiviert ist.

10 REC (Aufnahme)-Anzeige

• Blinkt, wenn die Aufnahme gestartet wird, und leuchtet während der Aufnahme.

11 USB-Anzeige

• Leuchtet in den folgenden Fällen:
• Wenn „USB“ als Quelle gewählt ist und ein USB-Massenspeichergerät angeschlossen ist.
• Bei Aufnahme auf einem USB-Massenspeichergerät.

12 PROGRESSIVE (Progressiv)-Anzeige

• Leuchtet auf, wenn Progressiv-Abtastung gewählt ist.

13 HD (High Definition)-Anzeige

• Leuchtet, wenn ein High-Definition-(720p/1080i/1080p) Videosignal von der Klemme HDMI MONITOR OUT ausgegeben wird.

Hauptdisplay

• Während des UKW-Rundfunkempfangs: Frequenzband (oder Festsendernummer) und Senderfrequenz erscheinen.
• Während „HDMI 1“, „HDMI 2“, „DGTL (DIGITAL) IN“ oder „AUDIO IN“ als Quelle gewählt ist: der aktuelle Quellname erscheint.
• Während der Wiedergabe einer Disc oder Datei: Aktueller Status entscheidend.

Tägliche Bedienung—Wiedergabe

Fernbedienung

Hauptgerät

1

2

oder

3

oder

In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.

Schalten Sie das Gerät ein.

Das / -Lämpchen am Hauptgerät leuchtet in blau auf.

• Das POWER ON/STANDBY-Lämpchen am Subwoofer leuchtet ebenfalls in blau auf.
• Anstelle durch Drücken von φ /1 wird die Anlage durch Drücken einer der folgenden Tasten eingeschaltet:
• DVD/CD, HDMI 1/2, INPUT, FM, SOURCE, ▲

Wählen Sie die Quelle.

Auf der Fernbedienung

• Für Disc: Drücken Sie DVD/CD. Siehe Seite 19.
• Für UKW: Drücken Sie FM. Siehe Seite 18.
• Für HDMI 1/2: Drücken Sie die Taste HDMI 1/2 wiederholt, um „HDMI 1“ oder „HDMI 2“ zu wählen. Siehe Seite 21.
• Für USB/DIGITAL IN/AUDIO IN: Drücken Sie INPUT wiederholt, um „USB“, „DGTL IN“ oder „AUDIO IN“ zu wählen. Siehe Seite 19 und 21.

Am Hauptgerät

Durch wiederholtes Drücken von SOURCE wird die Quelle wie folgt umgeschaltet:

• Sie können die Displayinformation verändern, indem Sie DISPLAY drücken. Einzelheiten, siehe Seite 23.

Stellen Sie die Lautstärke ein.

Sie können den Lautstärkepegel von „VOL MIN“ (Pegel 0) bis „VOL MAX“ (Pegel 60) einstellen.

Zum Ausschalten der Anlage (Standby)

Das O/I-Lämpchen am Hauptgerät leuchtet in rot auf.

• Das POWER ON/STANDBY-Lämpchen am Subwoofer leuchtet ebenfalls in rot auf.
• Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

Für ungestörtes Hören

Schließen Sie ein Paar Kopfhörer an die Buchse PHONES am Hauptgerät an (siehe Seite 10). Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

• Durch Abtrennen der Kopfhörer werden die Lautsprecher erneut aktiviert.
• Der Surroundeffekt wird automatisch deaktiviert, während ein Paar Kopfhörer angeschlossen wird.

Zum Wählen einer Nummer

Drücken Sie die Zifferntasten zum Eingeben der Zahl, und drücken Sie ENTER.

Einzelne Punkte werden automatisch gewählt, ohne dass ENTER gedrückt wird.

Beispiele:

Zum Wählen von Nummer 7 drücken Sie 7 und dann ENTER.

Zum Wählen von Nummer 14 drücken Sie 1, 4 und dann ENTER.

Zum Wählen von Nummer 78 drücken Sie 7, 8 und dann ENTER.

Zum Wählen von Nummer 104 drücken Sie 1, 0, 4 und dann ENTER.

UKW-Rundfunkempfang INFO

• Diese Anlage kann nicht den MW/LW-Wellenbereich empfangen.

So stellen Sie Sender ein

Während FM gewählt ist...

Die Frequenz beginnt im Display weiterzuschalten.

Wenn ein Sender (eine Frequenz) mit ausreichender Signalstärke abgestimmt ist, bleibt der Suchlauf stehen.

• Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Zum manuellen Stoppen des Suchlaufs drücken Sie eine der Tasten.

Wenn der UKW-Empfang schlecht ist

FM MODE

Die MONO (Mono)-Anzeige leuchtet im Display. Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht—Mono-Empfangsmodus.

Zum Zurückschalten auf Stereo-Effekt drücken Sie die Taste erneut. Die ST (Stereo)-Anzeige leuchtet im Display, wenn eine UKW-Rundfunksendung mit ausreichender Signalstärke empfangen wird.

Zum Eingeben von Festsendern

Sie können die 30 UKW-Festsender eingeben.

1 Stimmen Sie einen als Festsender einzugebenden gewünschten Sender ab.

2 Aktivieren Sie den Festsendernummer-Eingabemodus.

• Beenden Sie den folgenden Vorgang, während die Festsendernummer blinkt.

3 Wählen Sie eine Festsendernummer für den gespeicherten Sender.

Zum Wählen einer Nummer mit den Zifferntasten siehe „Zum Wählen einer Nummer“ in der linken Spalte.

4 Speichern Sie den Sender.

So stellen Sie einen Festsender ein

Während FM gewählt ist...

Wählen Sie eine Festsendernummer für den gespeicherten Sender.

Zum Wählen einer Nummer mit den Zifferntasten siehe „Zum Wählen einer Nummer“ in der linken Spalte.

Wiedergabe einer Disc/

USB-Massenspeichergeräts INFO

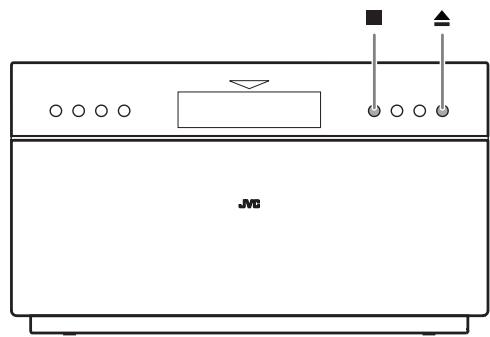

Zum Einsetzen einer Disc

Die Disc-Player-Tafel wird automatisch geschlossen, und die Anlage legt die Disc ab.

Zum manuellen Schließen der Disc-Player-Tafel drücken Sie △

• Bei manchen Discs wird die Wiedergabe automatisch gestartet, nachdem die Anlage die Disc gelesen hat.

Zum Anschließen eines USB-Massenspeichergeräts

• Zum Anschließen eines USB-Massenspeichergeräts, siehe Seite 10.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie ein USB-Massenspeichergerät anschließen oder entfernen.
• Zum sicheren Abtrennen eines USB-Massenspeichergeräts schalten Sie die Anlage vor dem Abtrennen des Geräts aus.

Wiedergabe einer Disc/eines USB-Massenspeichergeräts

Während DVD/CD oder USB gewählt ist...

Zum Start:

Wenn verschiedene Typen abspielbarer Dateien (Audio/Standbild/Bewegte Bilder) aufgezeichnet werden

Wählen Sie einen Dateityp auf dem Steuerungsbildschirm (am Fernsehgerät).

• Für Dateien mit Standbildern/bewegten Bildern erscheint sie bei gestoppter Wiedergabe. Einzelheiten, siehe Seite 37.

Der Steuerungsbildschirm erscheint auf dem Fernsehbildschirm.

① Audio ② Standbild ③ Bewegtes Bild

2 Wählen Sie einen Dateityp.

Wenn der Ton von DVD-Video oder DVD-VR nicht laut genug ist

DVD-Klang wird manchmal mit einem niedrigeren Pegel als der von anderen Discs und Tonquellen aufgezeichnet. Sie können den Pegel für die aktuell eingelegte DVD höher einstellen (ohne den Lautstärkepegel zu ändern). Zum Steigern des Pegels siehe Seite 41.

Lesezeichen-Wiedergabe

Die Anlage kann den Stopppunkt der Wiedergabe speichern. Wenn Sie die Wiedergabe erneut starten, indem Sie ► drücken, beginnt die Wiedergabe von der Stelle, wo sie gestoppt wurde.

Zum kompletten Stoppen drücken Sie ■ zweimal.

Die folgenden Maßnahmen löschen ebenfalls den Speicher an der Stoppstelle:

• Betätigen von ◄, um die Disc-Player-Tafel zu öffnen.
• Drücken Sie ⏻, um die Anlage einzuschalten, wenn sie ausgeschaltet ist (Standby).

Zum Wählen von Ordner/Gruppe

Sie können einen Ordner/Gruppe mit dem

Steuerungs-Bildschirm wählen. Einzelheiten, siehe Seite 37.

Zum Wählen eines Kapitels/Tracks/

Datei

• Für VCD/SVCD löschen Sie PBC (siehe Seite 21).

Während der Wiedergabe...

• Wenn Sie ◄◄ zum ersten Mal drücken, gehen Sie zum Anfang des aktuellen Kapitels/Tracks/Datei zurück.
• Sie können auch die Position zur Wiedergabe mit der On-Screen-Leiste wählen. Einzelheiten, siehe Seite 35.

Zum Aufsuchen eines bestimmten

Abschnitts

• Diese Funktion funktioniert nicht bei JPEG-Dateien.

Während der Wiedergabe...

• Bei MP3/WMA/MPEG-1/MPEG-2/DivX-Dateien unterscheiden sich die Suchgeschwindigkeit und die Anzeigen im Fernsehbild von den oben gezeigten.
• Es kommt kein Ton, wenn die Suche während der Wiedergabe des bewegten Bildes ausgeführt wird.

Zum Zurückschalten auf normale Wiedergabe drücken Sie

• Sie können auch die Position zur Wiedergabe mit der On-Screen-Leiste wahren. Einzelheiten, siehe Seite 35.

Zum direkten Aufsuchen von

Material

Sie können einen Titel/Kapitel/Track/Datei direkt wählen und die Wiedergabe starten.

• Für DVD-Video können Sie einen Titel vor dem Starten der Wiedergabe wählen, während Sie ein Kapitel nach dem Starten der Wiedergabe wählen können.

1

2

Zum Wählen einer Nummer siehe „Zum Wählen einer Nummer“ auf Seite 18.

• Sie können auch die Position zur Wiedergabe mit der On-Screen-Leiste wählen. Einzelheiten siehe Seite 35.

Zur Wiedergabe mit dem Disc-Menü

Für DVD-Video

1 Rufen Sie das Disc-Menü ab.

2 Wählen Sie einen Gegenstand im Disc-Menü.

• Bei manchen Discs können Sie auch Gegenstände durch Eingabe der Nummer mit den Zifferntasten wählen.

Für SVCD/VCD mit PBC

Wenn ein Disc-Menü im Fernsehbildschirm erscheint, wählen Sie einen Gegenstand im Menü. Die Wiedergabe des gewählten Gegenstands beginnt.

• Während der Wiedergabe einer Disc mit PBC erscheint „PBC“ auf der On-Screen-Leiste (siehe Seite 34).

1

2

3

Zum Wählen einer Nummer siehe „Zum Wählen einer Nummer“ auf Seite 18.

4

5

6

7

8

9

0

Zum Weiterschalten zur nächsten oder vorherigen Seite des aktuellen Menüs:

Zur Anzeige des Menüs während der Wiedergabe:

Zum Abbrechen von PBC wählen Sie einen Track zur Wiedergabe mit der On-Screen-Leiste. Einzelheiten über die Bedienung der On-Screen-Leiste siehe Seite 35.

Zum erneuten Aktivieren von PBC drücken Sie MENU, um das Menü anzuzeigen.

Zum Drehen einer JPEG-Datei

Zum Drehen der Datei um 90 Grad:

Zum vertikalen Reflektieren der Datei:

Zum horizontalen Reflektieren der Datei:

Wiedergabe von anderen Geräten

Sie können das andere an die Anlage angeschlossene Gerät hören.

• Stellen Sie immer die Lautstärke an der Anlage auf Minimum ein, bevor Sie die Wiedergabe starten.
• Anschluss von Geräten siehe Seite 5 bis 7.

Auf der Fernbedienung

Für ein an HDMI IN 1/HDMI IN 2 angeschlossenes Gerät

Für ein an AUDIO IN/DIGITAL IN angeschlossenes Gerät

Am Hauptgerät

• Mit der HDMI-CEC-Funktion können Sie andere Geräte über die HDMI-Verbindung bedienen. Einzelheiten zur HDMI-CEC-Funktion siehe Seite 42.

Tägliche Bedienung – Klang und andere Einstellungen

Fernbedienung

Zum kurzzeitigen Stummschalten

des Tons

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut oder stellen den Lautstärkeregler ein.

Einstellen des Klangs

INFO

Zum Aktivieren des Surroundmodus

Für Disc/USB/HDMI 1/HDMI 2/DGTL IN

Für ein 5.1-Kanal digitales Audiosignal (Dolby Digital oder DTS Digital Surround)

Die geeignete mehrkanalige Surround-Betriebsart für das Audiosignal wird automatisch aktiviert.

DD- oder DTS-Anzeige leuchtet im Display auf.

Wenn die Anlage ein 5.1-Kanal digitales Audiosignal reproduziert, wird jeder Kanal wie folgt reproduziert:

• Frontkanäle: Reproduziert von den Lautsprechereinheiten vorne an den Lautsprechern.
• Mittenkanäle: Reproduziert von den Lautsprechereinheiten vorne an den Lautsprechern, zur Hälfte vom linken und zur Hälfte vom rechten Lautsprecher.
• Surroundkanäle: Reproduziert von den Lautsprechereinheiten oben an den Lautsprechern.

Wenn Sie SURROUND drücken, um den Surroundmodus auf „SURR OFF“ zu stellen, wird das Audiosignal auf 2 Kanäle abgemischt und nur von den Lautsprechereinheiten vorne an den Lautsprechern reproduziert.

Für andere Audiosignale als 5.1 Kanäle

NATURAL

Die Anlage reproduziert den Ton wie folgt:

• Ton vom linken Kanal: Von den Lautsprechereinheiten oben am und vor dem linken Lautsprecher
• Ton vom rechten Kanal: Von den Lautsprechereinheiten oben am und vor dem rechten Lautsprecher. Dolby Pro Logic II ist deaktiviert, wenn dieser Modus gewählt ist.

PL MOVIE

Dolby Pro Logic II Movie (PL MOVIE) oder Dolby Pro Logic II Music (PL MUSIC) ist aktiviert. - Wenn „PL MOVIE“ oder „PL MUSIC“ gewählt ist, leuchtet die PL II-Anzeige im Display auf.

SURR OFF

Stereoton wird von den Lautsprechereinheiten vorne an den Lautsprechern reproduziert.

Für FM/AUDIO IN

NATURAL

Die Anlage reproduziert den Ton wie folgt:

• Ton vom linken Kanal: Von den Lautsprechereinheiten oben am und vor dem linken Lautsprecher
• Ton vom rechten Kanal: Von den Lautsprechereinheiten oben am und vor dem rechten Lautsprecher. Dolby Pro Logic II ist deaktiviert, wenn dieser Modus gewählt ist.

SURR OFF

Stereoton wird von den Lautsprechereinheiten vorne an den Lautsprechern reproduziert.

Der Subwoofer ist immer aktiviert, um den Tiefenton zu reproduzieren.

Zum Einstellen des Tons

Sie können die Pegel der Tiefen und Höhen von -10 bis +10 einstellen (in 2-Schritten).

Zum Einstellen der Tiefen

Zum Einstellen der Höhen

Anpassen der Displayhelligkeit (nur Fernbedienung)

Sie können das Display abblenden.

Bei eingeschalteter Anlage...

DIMMER 1: Die Anzeige und die Beleuchtung werden abgeblendet.

DIMMER 2: Das Display und die Beleuchtung sind schwächer als „DIMMER 1".

• Bei der Wiedergabe einer DVD-Video/DVD-VR sind alle Beleuchtungen ausgenommen Display und Θ/I-Lämpchen ausgeschaltet.

DIMM OFF: Hebt die Abblendfunktion auf.

Ändern der

Display-Information

Sie können die Displayinformation für Disc-/Datei-Wiedergabe verändern.

*1 Aktuelle Bild- (Datei-) Nummer für JPEG-Dateien. *2 Bei jedem Gedrückthalten der Taste DISPLAY für mehr als 3 Sekunden können Sie die Zeitanzeige im Display und auf der On-Screen-Leiste ändern. Einzelheiten, siehe Seite 34. *3 Für CD/SVCD/VCD: Tracknummer. Für MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Dateien: Gruppe und Dateinummer. Für DVD-Video/DVD-VR: Titel und Kapitelnummer.

Automatisches Ausschalten

Einschlaf-Timer

Sie können die Ausschaltzeit so einstellen, dass Sie zu Bett gehen können, ohne die Anlage selbst ausschalten zu müssen.

1. Geben Sie die Zeit ein (in Minuten).

2. Warten Sie, bis die eingestellte Zeit abgelaufen ist.

Zum Prüfen der Zeit bis zum Ausschalten drücken Sie SLEEP einmal.

• Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Automatische Bereitschaft

Während DVD/CD oder USB gewählt ist...

Die Anlage schaltet automatisch aus (auf Standby), wenn ca. 30 Minuten lang keine Bedienung erfolgt, nachdem die Wiedergabe gestoppt ist.

Fernbedienung

Empfang von UKW-Sendern mit Radio

Data System

Remote ONLY

Das Radio Data System erlaubt es UKW-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen.

Die Anlage kann die folgenden Typen von Radio Data System-Signalen erkennen.

PS (Sendername)	Zeigt gekannte Sendernamen an.
PTY (Programmtyp)	Zeigt die Art der ausgestrahlen Programms an.
RT (Radiotext)	Zeigt die vom Sender übertragenen Textmeldungen an.

Anzeigen von Radio Data System-Informationen

Während des Empfangs eines UKW-Senders...

PS: Sendername erscheint. "NO PS" erscheint, wenn kein Signal gesendet wird.

PTY: Der Sendeprogrammtyp wird angezeigt. "NO PTY" erscheint, wenn kein Signal gesendet wird.

RT: Vom Sender ausgestrahlte Textmeldungen werden angezeigt. "NO RT" erscheint, wenn kein Signal gesendet wird.

Suchen eines Programms mit

PTY-Codes

Sie können ein bestimmtes Programm unter den Festsenderkanälen (siehe Seite 18) durch Angabe der PTY-Codes aufsuchen.

Suchen Sie eine Sendung mit Hilfe von PTY-Codes

1 Während des Empfangs eines UKW-Senders...

Ein PTY-Code erscheint im Display.

2 Wählen Sie einen gewünschten PTY-Code.

3 Starten Sie den Suchlauf.

Beispiel: Wenn "NEWS" gewählt ist

Die Anlage sucht 30 UKW-Festsender ab, stoppt, wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm des vorgegebenen Typs gefunden werden konnte, erscheint die Anzeige "NO FOUND" im Display.
• Der Suchlauf kann jederzeit durch Drücken einer beliebigen Taste abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut.

Unverkennbare Video-Disc/Datei-Vorgänge

Fernbedienung

Einstellung des Audio-Tracks INFO

Für DVD-Video: Während der Wiedergabe eines Kapitels/ einer Datei mit mehreren Audio-Sprachen können Sie die zu hören gewünschte Sprache wählen.

Für DVD-VR/SVCD/VCD: Bei der Wiedergabe eines Tracks können Sie den zu hören gewünschten Audio-Kanal wählen.

Während der Wiedergabe einer DVD-Video...

Beisp.:

① Sprache ② Audioformat ③ Kanal

Während der Wiedergabe einer DVD-VR oder SVCD/VCD...

STEREO	Zum Hören von normalem Stereo (2-Kanal) Wiedergabe.
MONOL	Zum Hören des linken Audiokanals.
MONOR	Zum Hören des rechten Audiokanals.
MIX MONO	Zum Mören in Mono wir der linke und rechte Ton gemischt.

• SVCD kann 4 Audiokanäle haben. SVCD verwendet diese 4 Kanäle normalerweise zum Aufzeichnen von 2-Kanal-Aufnahmen (STEREO).

Einstellung der Untertitelsprache

Für DVD-Video: Während der Wiedergabe eines Kapitels/ einer Datei mit Untertiteln in verschiedenen Sprachen können Sie die auf dem Fernsehbildschirm angezeigte Untertitelsprache wählen.

Für DVD-VR: Während der Wiedergabe können Sie die Untertitel ein- oder ausschalten.

Für SVCD: Während der Wiedergabe können Sie die Untertitel wählen, auch wenn keine Untertitel auf der Disc aufgezeichnet sind.

Während der Wiedergabe einer DVD-Video...

Beisp.:

Während der Wiedergabe einer DVD-VR...

Während der Wiedergabe einer SVCD...

Einstellung des Sichtwinkels

Nur für DVD-Video: Während der Wiedergabe eines Kapitels mit mehreren Sichtwinkeln können Sie die gleiche Szene aus verschiedenen Winkeln betrachten.

Während der Wiedergabe einer DVD-Video...

Spezialeffekt-Wiedergabe INFO

Standbildwiedergabe

Zur Anzeige des Standbilds:

Während der Wiedergabe...

Zum Zurückschalten auf normale Wiedergabe drücken Sie.

Zeitlupenwiedergabe Remote ONLY

• Diese Funktion wird nur bei der Wiedergabe von DVD-Video/DVD-VR/SVCD/VCD verwendet.

Im Pausebetrieb....

* Nur für DVD-Video verfügbar.

Zum Zurückschalten auf normale Wiedergabe drücken Sie ►

Zur erneuten Wiedergabe der vorherigen Szenen (Sofortwiederholung)

• Diese Funktion wird nur bei der Wiedergabe von DVD-Video/DVD-VR verwendet.

Während der Wiedergabe...

Die Wiedergabeposition bewegt sich um ca. 10 Sekunden vor die aktuelle Position zurück (nur innerhalb des gleichen Titels für DVD-Video).

Weiterführende Disc-/Datei-Wiedergabevorgänge

Fernbedienung

Hauptgerät

Programmierung der Wiedergabereihenfolge

Programmwiedergabe INFO Remote ONLY

Sie können die Wiedergabereihenfolge der Kapitel, Tracks oder Dateien (bis zu 32) vor dem Wiedergabebeginn bestimmen.

• Programmwiedergabe kann nicht bei DVD-VR und JPEG/MPEG-1/MPEG-2/DivX-Dateien verwendet werden.

1 Vor dem Wiedergabebeginn aktivieren Sie Programmwiedergabe.

Auf dem Fernsehbildschirm (Beisp. DVD)

Zum Verlassen des Programm-Menü-Bildschirms und Beenden der Programmwiedergabe drücken Sie.

2 Wählen Sie Kapitel, Tracks oder Dateien für Programmwiedergabe.

Wählen Sie eine Kapitel- oder Track-/Dateinummer.

• Zum Wählen einer Nummer geben Sie eine Nummer mit den Zifferntasten direkt ein (siehe Seite 18).
• Zum Löschen des gesamten Programms wählen Sie „CLEAR" auf dem Programm-MENU-Bildschirm, und drücken Sie dann ENTER.

3 Wiederholen Sie Schritt 2, bis Sie das Programm fertigstellen.

4 Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in der programmierten Reihenfolge.

• Sie können auch die Wiedergabe starten, indem Sie „PLAY" im Programm-Menübildschirm wählen und dann ENTER drücken.

Zum Überspringen:	Zum Pausieren:	Zum Stoppen:
	Zum Freigeben drücken Sie ▷.	Durch Drücken von ■ wird die Programmwiedergabe deaktiviert.

Zufällige Wiedergabe

Zufallswiedergabe

Sie können alle Kapitel oder Tracks in zufälliger Reihenfolge abspielen.

Zufallswiedergabe kann nicht bei DVD-VR und JPEG/MPEG-1/MPEG-2/DivX-Dateien verwendet werden.

1 Vor dem Wiedergabebeginn aktivieren Sie Zufallswiedergabe.

2 Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in zufälliger Reihenfolge.

• Bei manchen Discs/Dateien beginnt die Wiedergabe automatisch ohne Drücken von .

Zum Überspringen eines Kapitels/Tracks:	Zum Pausieren:	Zum Stoppen:
	Zum Freigeben drücken Sie◆.

Zum Verlassen der Zufallswiedergabe

Vor oder nach der Wiedergabe...

• Durch Drücken von TIME SEARCH wird der Zufallswiedergabe-Modus ebenfalls aufgehoben.

Wiederholte Wiedergabe

INFO

Für DVD-Video

Während der Wiedergabe...

Für CD/SVCD/VCD

Während der Wiedergabe (ohne PBC für SVCD/VCD)...

Für DVD-VR

Bei der Wiedergabe eines Originalprogramms...

Bei der Wiedergabe einer Playlle...

Für MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Dateien

Während der Wiedergabe...

CHAPTER	Wiederholt das aktuelle Kapitel.
TITLE	Wiederholt den aktuellen Titel.
REP 1	Wiederholt den aktuellen Track/Datei.
REP GROUP	Wiederholt den aktuellen Ordner/Gruppe.
REP PG	Wiederholt das aktuelleOriginalprogramm.
REP PL	Wiederholt die aktuelle Playliste.
REP ALL	Wiederholt alle Inhalte oderprogrammierten Tracks/Dateien.

• Wiederholwiedergabe kann beim Stopen der Wiedergabe aufgehoben werden.

A-B-Wiederholung

Sie können die Wiedergabe eines gewünschten Abschnitts durch Festlegen des Anfangs (Punkt A) und des Endes (Punkt B) wiederholen.

A-B-Wiederholung kann nicht für JPEG-Dateien und manche DVDs verwendet werden.

1 Während der Wiedergabe wahren Sie den Startpunkt (A).

2 Wählen Sie den Endpunkt (B).

Drücken Sie REPEAT A-B erneut.

• Sie können den Endpunkt mit der Taste ▶ suchen.

Zum Aufheben der A-B-Wiederholung drücken Sie REPEAT A-B erneut.

• Die A-B-Wiederholung wird auch aufgehoben, wenn Sie die Wiedergabe stoppen oder das Kapitel oder den Track überspringen.

Sperre der Disc-Ausgabe

Kindersicherung

Sie können die Disc-Ausgabe sperren, so dass die eingesetzte Disc nicht entnommen werden kann.

Bei eingeschalteter Anlage und geschlossener Disc-Player-Tafel...

Zum Aufheben der Sperre das gleiche Verfahren wiederholen.

"UNLOCKED" erscheint im Display.

Aufnahme-Bedienvorgänge INFO

Fernbedienung

Vor Beginn des Aufnahmevorgangs

• Der Aufnahmepegel wird nicht von der Lautstärke beeinflusst.
• Surroundmodus-Effekt, Klangeinstellung und Lautsprecherpegel-Einstellungen (siehe Seite 22, 23 und 42) haben keinen Einfluss auf die Aufnahme.
• Zufallswiedergabe und Wiederholmodus werden im Aufnahmemodus aufgehoben.
• Sie können bis zu 99 Tracks pro Gruppe im USB-Gerät aufnehmen.
• Tracks, die im USB-Gerät aufgezeichnet sind, werden in das MP3-Format umgewandelt.
• Sie können die Aufnahme zu einem USB-Gerät nicht starten, während „READING“ im Display erscheint.
• Sie können keine Tracks in der Grund-Gruppe wie in anderen Gruppen aufzeichnen. Das ist keine Fehlfunktion. Dies hängt von dem verwendeten USB-Gerät ab.
• Trennen Sie nicht ein USB-Gerät während Wiedergabe/Aufnahme ab. Dadurch kann eine Fehlfunktion verursacht werden.

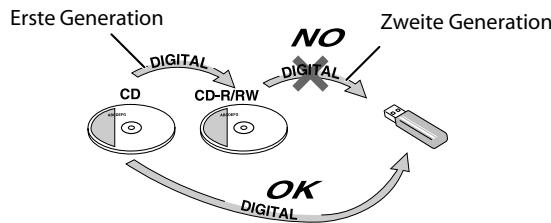

Über SCMS (Serial Copy Management System)

Die Anlage verwendet das sogenannte Serial Copy Management System, das nur die Erstellung einer digitalen Kopiegeneration von pre-mastered Material wie handelsüblichen CDs erlaubt. Wenn Sie versuchen, von einer kopierten CD-R oder CD-RW in das USB-Gerät aufzunehmen, erscheint „SCMS VLT (violation) im Display.

Aufnahme von einer Disc

Sie können Tracks in digitaler Aufnahme von einer CD zum USB-Gerät aufnehmen.

• Schützen Sie die Anlage während des Aufnehmens von Tracks vor Vibrationen. Es besteht die Gefahr, dass aufgezeichnete Tracks beschädigt werden.

Vor der Aufnahme...

• Schließen Sie ein bespielbares USB-Gerät an die USB MEMORY REC/PLAY (●) - Klemme an. (Siehe auch Seite 10.)
• Schalten Sie das Fernsehgerät ein und schalten Sie den Eingang des Fernsehgeräts auf den um, wo die Anlage angeschlossen ist.

1 Wählen Sie DVD/CD als Quelle.

DVD/CD

2 Starten Sie die Aufnahme.

Die Anlage legt die neue Gruppe automatisch als „JVC_A01" an. Wenn „JVC_A01" bereits vorhanden ist oder die Anzahl von aufgenommenen Tracks für eine Gruppe 99 überschreitet, wird „JVC_A02", „JVC_A03" und so weiter angelegt. - Sie können während der Aufnahme nicht die Signalquelle ändern. - Die Tracks werden in der normalen Reihenfolge aufgezeichnet, auch wenn Programmwoiedergabe aktiviert ist. - Einige Meldungen erscheinen möglicherweise nicht während der Aufnahme im Display. Für Einzelheiten über die im Display erscheinenden Meldungen zur Aufnahme siehe Seite 48. - Der Wiedergabeton kann unterbrochen werden, wenn das angeschlossene Fernsehgerät mit dem HDMI-Kabel bedient wird. Der Aufnahmepegel wird aber nicht von der Unterbrechung beeinflusst.

Zum manuellen Stoppen der Aufnahme:	Zum Aufnehmen des laufenden Tracks (1 Track):
	Bei Wiedergabe oder Pause...
	REC

On-Screen-Vorgänge

Fernbedienung

On-Screen-Leiste-Bedienung

Sie können die Quellinformation (Disc/

USB-Massenspeichergerät) und den Wiedergabestatus durch Verwendung der On-Screen-Leiste prüfen.

Zur Anzeige der On-Screen-Leiste

Beisp.: Für DVD-Video

① Disc/Quelle ② Aktuelle Titelnummer/Gesamt-Titelzahl ③ Aktuelle Kapitelnummer/Gesamt-Kapitelzahl des aktuellen Titels ④ Zeitanzeige

Zum Ändern der Anzeige auf der On-Screen-Leiste

Bei jedem Gedrückthalten der Taste DISPLAY für mehr als 3 Sekunden schaltet die On-Screen-Leiste wie folgt um:

Beisp.: Für DVD-Video

• Erscheint nicht, wenn MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Dateien abgespielt werden.
• Bei einer Audio-CD erscheint die On-Screen-Leiste auf dem Fernsehschirm, wenn die Wiedergabe beginnt.
• Die Zeitanzeige im Display des Hauptgeräts wechselt ebenfalls entsprechend der Zeitanzeige in der On-Screen-Leiste. Die Anzeige auf der On-Screen-Leiste ist je nach Disc-/Datei-Typ entsprechend.

Die folgende Information erscheint auf der On-Screen-Leiste. Die angezeigten Elemente hängen von den Disc- oder Dateitypen ab.

Zum Auswählen der Position zur

Wiedergabe Remote ONLY

Unter Verwendung der On-Screen-Leiste können Sie Titel/Kapitel/Track zur Wiedergabe wählen. Sie können auch einen bestimmten Punkt wählen, indem Sie die vergangene Zeit vom Anfang der Verwendung der On-Screen-Leiste angeben.

• Bei Programmwiedergabe und Zufallswiedergabe stehen diese Funktionen nicht zur Verfügung.

1 Zeigen Sie während der Wiedergabe die On-Screen-Leiste an.

• Sie können auch die Position zur Wiedergabe vor dem Starten der Wiedergabe wählen.

Beisp.: Wenn eine DVD-Video abgespielt wird

2 Bewegen Sie die Markierung zu der zu spezifizierenden gewünschten Position.

3 Geben Sie die Nummer ein.

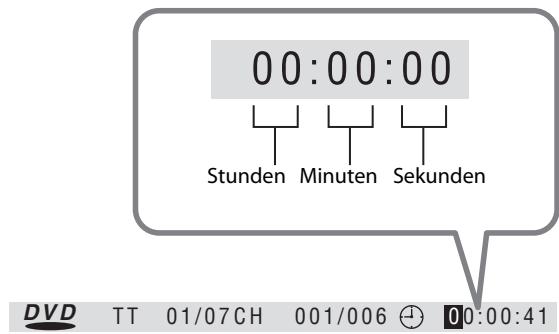

Bei der Eingabe der vergangenen Spielzeit

Sie können die Zeit in Stunden/Minuten/Sekunden eingeben.

4 Bestätigen Sie Ihre Eingabe.

Die Anlage beginnt mit der Wiedergabe ab der gewählten Position.

Steuerbildschirm-Bedienvorgänge

Sie können die gewünschten Gegenstände über den Steuerbildschirm für DVD-VR und MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Dateien suchen und abspielen.

Steuerbildschirm für DVD-VR

Die Steuerungsanzeige wird im Fernsehbildschirm eingeblendet, wenn Sie ein Originalprogramm (PG) oder eine Playlist (PL) aufrufen.

Zum Wählen der Wiedergabeart

Zur Anzeige der Originalprogramme:	Zur Anzeige der Playlisten:
TOP MENU PG	MENU PL
Zum Entfernenden Ende, drücken Sie diese Taste erneut.

Beisp.: Wenn Originalprogramm gewählt ist.

Beisp.: Wenn Playlist gewählt ist.

① Aufgelistete Nummer ② Aufnahme-/Erstellungsdatum ③ Aufnahmekanäle ④ Startzeit der Aufnahme ⑤ Titel ⑥ Markierungsleiste (aktuelle Wahl) ⑦ Enthaltene Kapitel ⑧ Wiedergabezeit

Zum Wählen eines Gegenstands in der Liste und Starten der Wiedergabe

• Wenn Sie die Markierungsleiste bewegen, beginnt die Wiedergabe des gewählten Gegenstands automatisch.

Steuerbildschirm für MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Dateien

Die Steuerungsanzeige erscheint im Fernseher, wenn die Anlage MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Dateien auf der eingelegten Disc oder dem USB-Massenspeichergerät erkennt.

• Bei JPEG/MPEG-1/MPEG-2/DivX erscheint dies bei gestoppter Wiedergabe.
• Die auf dem Bildschirm angezeigten Elemente hängen vom Dateityp ab.

① Ordner-/Gruppenliste ② Aktueller Ordner/Gruppe ③ Aktuelle Datei/Track ④ Liste der Dateien/Tracks ⑤ Information über Datei/Track ⑥ Dateityp

• Wenn verschiedene abspielbare Dateien (Audio/Standbild/bewegtes Bild) auf einer Disc oder einem USB-Massenspeichergerät aufgezeichnet sind, können Sie wählen, welcher Dateityp abgespielt werden soll (siehe auch Seite 19).

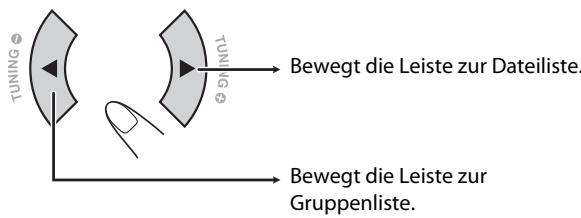

Zum Bewegen der Markierungsleiste zwischen Gruppenliste und Dateiliste

Zum Wählen eines Gegenstands in der Liste

Bewegen Sie die Markierungsleiste zum gewünschten Gegenstand.

Zum Starten der Wiedergabe

Für JPEG:
ENTER	Die gewählte Datei (Standbild) wird gezeichnet, bis Sie sie ändern.
	Diashow-Wiedergabe beginnt. Jede Datei (Standbild) wird ca. 3 Sekunden lang im Bildschirm gezeichnet, und dann wird einzel weitergeschaltet. • Zur Anzeige des aktuellen Standbilds drücken Sie II.
Bei den anderen Dateien:
ENTER	Die Wiedergabe startet mit dem gewährten Track. • Drücken von ➔ wird die Wiedergabe ebenfals gestartet.

Setup-MENU-Vorgänge INFO

Fernbedienung

Einrichten der Wiedergabe von Discs/

USB-Geräten/HDMI-Geräten

Sie können die Einstellungen der Wiedergabe von Discs/USB-Massenspeichergeräten/HDMI-Geräten, die an HDMI IN 1 oder 2 angeschlossen sind, mit dem Setup-Menü am Fernsehgerät ändern.

• Das Setup-MENU kann nur verwendet werden, wenn „DVD/CD“, „USB“, „HDMI 1“ oder „HDMI 2“ als Quelle ausgewählt ist.

1 Drücken Sie SET UP.

Das Setup-Menü erscheint im Fernsehgerät, und die Wiedergabe pausiert.

2 Drücken Sie die Taste ▸ (oder ◂), um das Menü zu wählen. 3 Drücken Sie die Taste ▾ (oder ◂), um zu dem zu ändernden Gegenstand zu gelangen. 4 Drücken Sie ENTER. 5 Drücken Sie ▾ (oder ◂), um die Optionen zu wählen, und drücken Sie dann ENTER.

Zum Verlassen des Setup-Menüs

Drücken Sie SET UP.

Menuü	Gegenstand	Inhalt
	SCREEN SAYER	Sie können die SCREEN SAYER-Funktion stellen (ON oder OFF). Wenn ca. 3 Minuten lang keine Bedienung erfolgt, wird der Fernsehbildschirm dunkel.
	TV TYPE 16:9 4:3 LB 4:3 PS	Sie können den Monitor-Typ dem Fernsehgerät anpassen, wenn Sie Bilder abspielen, die für Breitbart-Fernsehgeräte erstellt sind. 4:3 PS (Pan-Scan-Umwandlung): Für ein herkömmliches (4:3) Fernsehgerät. Das Bild wird geZoomt, um den Bildschirm senkrecht auszufullen, und die linken und rechten Seiten des Bilds werden abgeschritten. 4:3 LB (Briefkastenformat-Umwandlung): Für ein herkömmliches (4:3) Fernsehgerät. Zeigt ein Breitbart über die gesamte Breite des Fernsehbildschirms an, wobei das Seitenverhältnis bewahrt wird. 16:9 (Breitbild-Fernsehgerät): Wahlen Sie dies, wenn das Seitenverhältnis Ihrches Breitbart-Fernsehgeräts 16:9 ist.
	PASSWORD	Die Bedienvorgänge zum Ändern der Einrichtung von RATING können unterbunden werden. Geben Sie ein vierstelliges Password ein. Wir empfehlen, dass Sie Ihr Password hier zur Erinnerung notieren.Password: □□□□Falls Sie Ihr Password vergessen haben, können Sie es durch Eingabe von 0000 freigegeben.
	RATING	Sie können den abspielbaren Bewertungsgrad für diese Anlage einstellen.
	EXIT SETUP	Beendet das Setup-Menü.

Menu	Gegenstand	Inhalt
	OSD LANGUAGE	Sie können die Bildschirm-Sprache wahren.	"ENGLISH", "GERMAN", "SPANISH", "FRENCH"·Für „SUBTITLE LANG“ können Sie den Untertitel durch Wahlen von „OFF“ deaktivieren.
	AUDIO LANG	Sie können die anfängliche Audio-Sprache für DVD-Video wahren.
	SUBTITLE LANG	Sie können die anfängliche Untertitel-Sprache für DVD-Video.
	MENU LANG	Sie können die anfängliche Menüsprache für DVD-Video wahren.
	DIVX [R] VOD	Die Anlage hat ihren eigenen Registrierungscode. Wenn nötig, können Sieihn bestätigen. Wenn Sie eine DivX-Datei abgesieht haben, bei der der Registrierungscode aufgenommen ist, wird der Registrierungscode der Anlage für Urheberrechtsschutz überschieden.
	HDMI AUDIO	Sie können auch den Audiosignaltyp wahren, der von der Klemme HDMI MONITOR OUT ausgegeben wird.AUTO: Wahren Sie im Normalbetrieb diese Einstellung. Die Anlage gibt automatisch das geeignete Audiosignal entsprechend dem an die Klemme HDMI MONITOR OUT angeschlossenen Fernsehergerät aus.PCM: Wahren Sie diesen Eintrag, wenn kein Ton vom Fernsehergerät mit der Einstellung „AUTO“ reproduziert wird. Die Anlage wandelt das Audiosignal in PCM um und gibt das Signal von der Klemme HDMI MONITOR OUT aus.
	BRIGHTNESS	Sie können die Helligkeit einstellen. (0 bis 12)
	CONTRAST	Sie können den Kontrast einstellen. (0 bis 12)
	HUE	Sie können den Farbston einstellen. (-6 bis +6)
	SATURATION	Sie können die Farbstiefe einstellen. (0 bis 12)
	SHARPNESS	Sie können die Schärfe einstellen. (0 bis 8)
	DYNAMIC RANGE	Sie können die Dynamikbereich-Komprimierung (DRC) zum Hören bei Nacht verwenden. DRC verringiert den Unterschied zwischen normalen Stimmen und lautom Klang (wie etwa dem Gerausch einer Explosion). Die Wirkung von DRC ist wie folgt.FULL 6/8 4/8 2/8 (Hoch←Niedrig)Wenn „OFF“ gewählt ist, steht dieser Effekt nicht zur Verfügung.
	DUAL MONO	Bei der Wiedergabe von digitaler Software, die im Dual Mono-Modus aufgenommen ist bzw. ausgestrahlt wird, können Sie den zu hörren gewürschten Wiedergabeklang (-kanal) von einem der beiden eigenständigen monauralen Kanälen auswählen.

Einrichten der Ton- und

HDMI-Funktionen

Sie können die Einstellungen für Ton und HDMI-Funktionen mit dem Menü im Display ändern.

1 Halten Sie SET UP gedrückt, bis das Menü im Display erscheint.

2 Drücken Sie ▾ (oder ◂), um den einzustellenden Gegenstand zu wählen, und drücken Sie dann ENTER. 3 Drücken Sie ▾ (oder ◂), um den einzustellenden Gegenstand zu wählen. 4 Drücken Sie ENTER. 5 Wiederholen Sie Schritt 2 bis 4 zur Einstellung der anderen Gegenstände.

Zum Verlassen des Menüs

Drücken Sie CANCEL.

• Das Menü für die Einstellungen von Ton und HDMI-Funktionen erlischt, wenn etwa 5 Sekunden lang keine Bedienung ausgeführt wird.

Gegenstand	Inhalt
AUDIOOUT	Sie können auch wahlen, ob das Audiosignal von der Klemme HDMI MONITOR OUT ausgegeben wird oder nicht.TV: Das Audiosignal wird von der Klemme HDMI MONITOR OUT ausgegeben. Der Ton von der Anlage ist stummgeschaltet.Die Anlage gibt das Audiosignal entsprechend der Einstellung von „HDMI AUDIO" im Setup-Menu aus (siehe Seite 40).AMP: Das Audiosignal wird nicht von der Klemme HDMI MONITOR OUT ausgegeben. Die Anlage reproduziert den Ton.
HDMI CEC	Sie können die Verwendung für die HDMI CEC-Funktion wahren. (Siehe auch Seite 42.)ON 1: Normalerweise wahren Sie dies für die HDMI CEC-Funktion.ON 2: Wahren Sie dies, wenn Sie nicht wollen, dass die Anlage automatisch ein und aus schaltet indem Sie das Fernsehgerät oder externe mit HDMI CECCompatible Geräte ein/aus schalten. Alle anderen verfügbarden HDMI CEC-Funktionen arbeiten gleichernaften, wenn „ON 1" gewählt ist.OFF: Deaktiviert die HDMI CEC-Funktion.
DVICOLOR	Sie können die Einstellungen für die Bilderscheinung (Bildqualität, Farbintensität und Schwarzausblendung) am an die Klemme HDMI MONITOR OUT angeschlossenen Fernsehgerät wahren.STANDARD: Wahren Sie im Normalbetrieb diese Einstellung.ENHANCE: Die Anlage passt automatisch die Bilderscheinung an.
DVDLEVEL	DVD-Klang wird manchmal mit einem niedrigeren Pegel als der von anderen Discs und Tonquellen aufgezeichnet. Sie können den Steigerungsgrad für die aktuell eingelegte DVD einstellen, damit Sie nicht die Lautstärke beim Ändern der Tonquelle neu einstellen themselves.Dies faktioniert nur bei DVD-Video und DVD-VR.NORMAL: Originaler Aufnahmepegel.MEDIUM: Ausgangspiegel ist gesteigert (weniger als „HIGH“).HIGH: Ausgangspiegel ist gesteigert (mehr als „MEDIUM“).
LIP SYNC	Sie können die Synchronisationszeitgabe von Video- und Audiosignalen anpassen, wenn Bild und Ton nicht richtig synchronisiert erschieren. 20ms/40ms/60ms/80ms/100ms/120ms/140ms/160ms/180ms: Während die Anzahl der Einstellungen zuminmt, ist die Synchronisationszeitgabe der Audiosignale verzögert. OFF: Deaktiviert diese Funktion.
SUBLEVEL	Sie können die Ausgangspiegel des Subwoofer's einstellen. (-6 dB bis +6 dB)
LS/RSLVL	Sie können die Ausgangspiegel der Surroundkanäe einstellen. (-6 dB bis +6 dB)
LR LEVEL	Sie können die Ausgangspiegel der Frontkanäe einstellen. (-6 dB bis +6 dB)

Grundbedienung von HDMI CEC

CEC (Consumer Electronics Control) sind die Steuersignale, die optional für den HDMI-Standard (High-Definition Multimedia Interface) verwendet werden. Wenn mit CEC ausgestattete Geräte angeschlossen werden, kann jedes Gerät die anderen steuern.

Die Anlage ist mit grundlegenden Funktionen von HDMI CEC kompatibel.

Die folgenden Bedienverfahren stehen zur Verfügung:

• Das Fernsehgerät schaltet ein und ändert den Eingang auf den, auf den die Anlage eingestellt ist, in den folgenden Fällen: - Wenn Sie „DVD/CD“ oder „USB“ als Quelle am System wählen.
• Wenn Sie die Wiedergabe am an der Anlage angeschlossenen HDMI-Gerät starten.
• Wenn Sie die Anlage als Quelle des Fernsehgeräts wählen, schaltet die Anlage automatisch ein.
• Wenn Sie „HDMI 1“ oder „HDMI 2“ an der Anlage wählen, schaltet das an der Anlage angeschlossene HDMI-Gerät automatisch ein und startet die Wiedergabe.
• Wenn Sie das Fernsehgerät ausschalten, schaltet die Anlage automatisch aus. (Diese Funktion arbeitet, wenn „ON 1“ für die Einstellung „HDMI CEC“ gewählt ist. Siehe Seite 41.)
• Wenn Sie die Menü-Bildschirmsprache am Fernsehgerät wählen, wird die gleiche Sprache automatisch an der Anlage gewählt, nachdem die Anlage aus- und wieder eingeschaltet wurde. (Die wählbaren Sprachen sind auf die von der Anlage unterstützten beschränkt.)
• Solange das angeschlossene Fernsehgerät kompatibel ist, können Sie die Bedienungen des Fernsehgeräts zum Starten der Wiedergabe und Bedienen anderer Funktionen am System verwenden.

Hinweis:

• Diese Funktion ist nur dann verfügbar, wenn die Quelle auf „DVD/CD“, „HDMI 1“, „HDMI 2“ oder „USB“ eingestellt ist.
• Diese Funktion steht zur Verfügung, wenn „ON 1“ oder „ON 2“ für die Einstellung „HDMI CEC“ gewählt ist (siehe Seite 41).
• Einzelheiten zur CEC-Funktion siehe Bedienungsanleitung der angeschlossenen CEC-Geräte.
• Wenn das Netzkabel nicht an eine Steckdose angeschlossen ist, arbeitet die CEC-Funktion nicht, auch wenn die Anlage an CEC-Geräte angeschlossen ist.
• Nicht alle HDMI-Geräte sind mit CEC kompatibel. Wenn die Anlage an nicht mit CEC kompatible Geräte angeschlossen ist, können diese Geräte nicht mit der CEC-Funktion gesteuert werden.
• Die CEC-Funktion kann bei bestimmten CEC-Geräten nicht arbeiten.
• Die CEC-Funktion arbeitet möglicherweise nicht, je nach den Einstellungen oder dem Status der Anlage.
• Beim ersten Anschluss der Anlage nach dem Kauf an ein Fernsehgerät mit einem HDMI-Kabel bestätigen Sie, dass „JVC“ (der Anfangsbildschirm) erscheint.
• Wenn Sie das HDMI-Kabel abtrennen und erneut anschließen, bestätigen Sie, dass „JVC“ erscheint.
• Wenn die CEC-Funktion nicht richtig arbeitet, wählen Sie „OFF“ für die Einstellung „HDMI CEC“ und wählen dann „ON 1“ oder „ON 2“ erneut (siehe Seite 41).

Zusätzliche Information

Weitere Informationen zu dieser Anlage

Vorbereitung (siehe Seite 4 bis 15)

Verbindungen:

• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.
• Die Lautsprecher sind magnetisch abgeschirmt, um Farbverzerrungen an Fernsehgeräten zu vermeiden. Bei falscher Installation können sie aber trotzdem Farbverzerrungen verursachen. Achten Sie bei der Aufstellung der Lautsprecher deshalb auf Folgendes.
• Bei Aufstellung dieser Lautsprecher in der Nähe eines Fernsehers den Netzschalter des Fernsehers ausschalten oder seinen Netzstecker aus der Steckdose ziehen, bevor die Lautsprecher installiert werden. Danach mindestens 30 Minuten warten, bis der Fernseher eingeschaltet wird.
• Manche Fernsehgeräte werden trotz Befolgung der obigen Anweisungen beeinflusst. In diesem Fall stellen Sie die Boxen weiter vom Fernsehgerät entfernt auf.

Ändern des Abtastmodus:

• Ändern Sie den Abtastmodus in den folgenden Fällen nicht zu Progressiv:
• Wenn Ihr Fernsehgerät keinen Progressiv-Videoeingang besitzt.
• Wenn Sie Ihr Fernsehgerät nicht über ein HDMI-Kabel oder Component-Videokabel an die Anlage angeschlossen haben.

Tägliche Bedienung – Wiedergabe (siehe Seiten 17 bis 21)

UKW-Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn das Netzkabel aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einen Tag lang gespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Wiedergabe einer Disc/eines USB-Massenspeichergeräts:

JVC übernimmt keine Verantwortung für jeglichen Datenverlust in einem USB-Massenspeichergerät bei der Verwendung dieser Anlage.

• Wenn Sie die Quelle auf „DVD/CD“ oder „USB“ umstellen, kann das Aktivieren der Quelle eine gewisse Zeit in Anspruch nehmen.
• Während die Anlage eine Disc liest, kann die Quelle nicht richtig auf „USB“ umgeschaltet werden. In diesem Fall drücken Sie ■ und wählen dann erneut „USB“ als Quelle.
• Bei manchen Discs kann sich aufgrund der Programmierung und der Disc-Struktur die tatsächliche Bedienung von der Erklärung in der Anleitung unterscheiden; derartige Unterschiede sind normal und stellen keine Fehlfunktion des Systems dar.
• Diese Anlage erkennt bis zu 999 Tracks (Dateien) und bis zu 130 Gruppen auf einer Disc/einem USB-Massenspeichergerät.
• Wenn nicht abspielbare Dateien in einem Ordner vorhanden sind, werden diese in der Gesamt-Dateizahl mitgezählt.
• Abspielbare Dateien, die zu keiner Gruppe gehören, werden als GRUPPE 1 gehandelt.
• Zur Wiedergabe von Dateien im USB-Massenspeichergerät...
• Beim Anschließen eines USB-Massenspeichergeräts müssen Sie auch dessen betreffende Bedienungsanleitung beachten.
• Schließen Sie jeweils ein USB-Massenspeichergerät zur Zeit an. Verwenden Sie keinen USB-Hub.
• Sie können nicht ein USB-Massenspeichergerät über die Klemme USB MEMORY REC/PLAY (●) laden.
• Bei der Wiedergabe einer Datei in einem USB-Massenspeichergerät trennen Sie nicht die Verbindung zum Gerät ab. Dies könnte zu Fehlfunktion sowohl an der Anlage als auch am betreffenden Gerät führen.
• Diese Anlage ist mit USB 2.0 Full Speed kompatibel.
• Sie können keine Dateien größer als 2 Gigabyte abspielen.
• Bei der Wiedergabe von Daten mit einer hohen Übertragungsrate können Aussetzer in Bild oder Ton auftreten.
• Diese Anlage kann kein USB-Massenspeichergerät erkennen, das eine andere Spannung als 5 V hat und 500 mA überschreitet.
• Diese Anlage kann bestimmte USB-Massenspeichergeräte nicht abspielen und unterstützt kein DRM (Digital Rights Management).
• Das Starten eines Digital Audio-Players mit einem Inhalt von mehr als 1 Gigabyte nimmt einige Zeit in Anspruch.
• Ein elektrostatischer Schlag beim Anschließen eines USB-Geräts kann eine anormale Wiedergabe vom Gerät bewirken. In diesem Fall trennen Sie das USB-Gerät ab, ziehen den Netzstecker ab und stecken ihn wieder ein, um die Anlage zurückzusetzen, und schließen dann das USB-Gerät erneut an.

Bei DVD-VR-Wiedergabe...

• Diese Anlage kann nur eine Disc im UDF-Bridge-Format abspielen.
• Einzelheiten über das DVD-VR-Format und die Playlist entnehmen Sie bitte der Bedienungsanleitung des Aufnahmegeräts.
• Für MP3/WMA-Wiedergabe...
• MP3/WMA-Discs erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppen-/Datei-Konfiguration.)
• Manche MP3/WMA-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und -bedingungen.
• Diese Anlage kann nur eine Disc mit ISO 9660 Level 1 oder Level 2 abspielen. Die Anlage kann MP3/WMA-Dateien mit der Dateierweiterung .mp3 oder .wma abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Wir empfehlen, MP3/WMA-Dateien immer unter den folgenden Bedingungen zu erstellen:

- Mit einer Abtastfrequenz von 44,1 kHz und einer Datenübertragungsrate von 128 kbps. Diese Anlage kann keine Dateien abspielen, die mit einer Bitrate von weniger als 64 kbps erstellt wurden.

• Für die Wiedergabe von JPEG-Dateien...
• Es wird empfohlen, eine Datei mit einer Auflösung von 640 x 480 aufzuzeichnen. (Wenn eine Datei mit einer Auflösung von mehr als 640 x 480 aufgezeichnet wurde, dauert es sehr lange, bis sie gezeigt wird.) Die Anlage kann JPEG-Dateien mit der Dateierweiterung .jpg oder .jpeg abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Diese Anlage kann u.U. JPEG-Dateien nicht richtig abspielen, wenn diese von anderen Geräten als Digitalkameras aufgenommen wurden.
• Für die MPEG-1/MPEG-2-Wiedergabe...
• Die Anlage kann MPEG-1/MPEG-2-Dateien mit der Dateierweiterung .mpg, .mpeg oder .mod abspielen.
• .mod ist ein Erweiterungscode, der für MPEG-2-Dateien verwendet wird, die von JVC Everio Camcordern aufgezeichnet wurden. Die MPEG-2-Dateien mit dem .mod-Erweiterungscode können nicht abgespielt werden, wenn das HD-Format verwendet wird oder wenn die maximale Bitrate mehr als 2 Mbps beträgt.
• Das Stream-Format muss dem MPEG System/Programm-Stream entsprechen.
• 720 x 576 Bildpunkte (25 Bilder/s) / 720 x 480 Bildpunkte (30 Bilder/s) wird für die höchste Auflösung empfohlen.
• Diese Anlage unterstützt auch die Auflösungen 352 x 576 / 480 x 576 / 352 x 288 Bildpunkte (25 Bilder/s) und 352 x 480 / 480 x 480 / 352 x 240 Bildpunkte (30 Bilder/s).
• Das Dateiformat soll MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/MP@LL (Main Profile at Low Level) sein.
• Audio-Streams müssen mit MPEG-1 Audio Layer-2 oder MPEG-2 Audio Layer-2 übereinstimmen. Bei DivX-Wiedergabe...
• Diese Anlage kann nur eine Disc im UDF-Bridge-Format abspielen. „Multi-border“ wird nicht unterstützt.
• Die Anlage unterstützt alle Versionen von DivX® Video (einschließlich DivX® 6).
• Die Anlage unterstützt DivX-Dateien mit einer Auflösung von 720 x 480 Bildpunkten oder weniger (30 Bilder/s) und 720 x 576 Bildpunkten oder weniger (25 Bilder/s).
• Der Audio-Stream muss mit Dolby Digital, MPEG-1 Audio Layer-2 oder MPEG Audio Layer-3 (MP3) übereinstimmen.
• Die Anlage kann DivX-Dateien mit der Dateierweiterung .divx, .div oder .avi abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Die Anlage unterstützt kein GMC (Global Motion Compensation).
• Dateien, die mit Zeilensprung-Abtastung codiert sind, werden möglicherweise nicht richtig abgespielt.

Tägliche Bedienung – Klang und andere Einstellungen (siehe Seite 22 und 23)

Einstellen des Klangs:

• Bei Verwendung der Kopfhörer:
• Die Tiefen/Höhen-Einstellungen beeinflussen auch den Klang über die Kopfhörer.
• Der Surroundmodus ist deaktiviert.

■ Erweiterte Radiofunktionen (siehe Seite 24 und 25)

• Wenn Sie mehr über Radio Data System erfahren möchten, besuchen Sie «http://www.rds.org.uk».

■ Unverkennbare Video-Disc/Datei-Vorgänge (siehe Seite 26 bis 28)

Einstellung des Audio-Tracks:

• Bei manchen Discs/Dateien können Sie die Audiosprachen bei der Wiedergabe nicht ändern.

Spezialeffekt-Wiedergabe:

• Während der Zeitlupenwiedergabe kommt kein Ton.

Weiterführende Disc-/Datei-Wiedergabevorgänge (siehe Seite 29 bis 31)

Programmierung der Wiedergabereihenfolge – Programmwiedergabe:

• Während der Programmierschritte... Ihr Eintrag wird ignoriert, wenn Sie versucht haben, eine Gegenstandsnummer zu programmieren, die auf der Disc nicht vorhanden ist (z.B. Wahl von Track 14 auf einer Disc, die nur 12 Tracks enthält).

Wiederholte Wiedergabe:

• A-B-Wiederholung steht nur innerhalb des gleichen Titels/Originalprogramms/Tracks zur Verfügung.

Setup-MENU-Vorgänge (siehe Seite 39 bis 42)

Allgemein:

• Wenn der obere und andere Teil des Menüs abgeschritten ist, stellen Sie die Bildgröße mit dem Bildgrößenregler des Fernsehgeräts ein.

-MENÜ-TV-TYP:

• Auch wenn „4:3 PS“ gewählt ist, kann die Bildschirmgröße bei der Wiedergabe einer Disc/Datei 4:3 Letterbox werden. Dies hängt davon ab, wie die Discs bespielt sind.
• Wenn Sie „16:9“ für ein Bild mit dem Seitenverhältnis 4:3 wählen, ändert sich das Bild leicht aufgrund des Vorgangs der Umrechnung der Bildbreite.

-Menü:

• Wenn die für „MENÜ-SPRACHE“, „AUDIO-SPRACHE“ oder „UNTERtitel-SPRACHE“ gewählte Sprache nicht aufgezeichnet ist, wird die Originalsprache als anfängliche Sprache verwendet.

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie ihre Discs und Mechanismen immer sauber.

Umgang mit Discs

• Um eine Disc aus ihrem Behälter zu entfernen, ergreifen Sie sie am Rand, drücken Sie leicht auf das Mittelloch, und haben Sie die Disc heraus.
• Berühren Sie nicht die glänzende Seite der Disc, und biegen Sie die Disc nicht.
• Um ein Verwellen zu vermeiden, bringen Sie die Disc unmittelbar nach dem Gebrauch wieder in ihrem Behälter unter.
• Achten Sie beim Einlegen der Disc in ihren Behälter sorgfältig darauf, die Oberfläche nicht zu zerkratzen.
• Schützen Sie die Disc vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disc:

Wischen Sie die Disc mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

■ Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spüllösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung oder Ablösen der Lackierung zu vermeiden, beachten Sie Folgendes:
• NICHT mit einem harten Lappen abwischen.
• NICHT gewaltsam abwischen.
• NICHT mit Lösungsmitteln wie Verdünner oder Benzol abwischen.
• NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
• NICHT Gummi- oder Plastikteile längere Zeit in Berührung setzen.

Störungssuche

Allgemein

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

⇒ Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒ Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Unfähig, die Anlage von der Fernbedienung zu steuern.

⇒ Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor an der Anlage. ⇒ Die Batterien sind erschöpft.

Kein Ton.

⇒ Lautsprecherverbindungen sind falsch oder locker. ⇒ Kopfhörer sind angeschlossen.

Kein Bild erscheint im Fernsehbildschirm, das Bild ist verschwommen, oder das Bild ist in zwei Teile geteilt.

⇒ Die Videokabelverbindungen können falsch oder locker sein. ⇒ Die Anlage ist an ein Fernsehgerät angeschlossen, das Progressiv-Videoeingang nicht unterstützt. ⇒ Falscher Abtastmodus ist gewählt (siehe Seite 14 und 15). ⇒ Wenn Sie das Netzkabel abziehen und wieder anschließen, kann der Abtastmodus darüber auf die anfängliche Einstellung schalten (siehe Seite 14 und 15).

Der linke und rechte Bildrand fehlt im Bildschirm.

⇒ Wählen Sie "4:3 LB" für "TV TYPE" (siehe Seite 39).

Das Bild ist verzerrt.

⇒ Ein Gerät wie ein Videorecorder und HDD/DVD-Recorder ist zwischen dem Hauptgerät und dem Fernsehgerät angeschlossen. Verbinden Sie das Hauptgerät direkt mit dem Fernsehgerät (siehe Seite 6).

Die Bildschirmgröße ist ungeeignet.

⇒ Die Monitortyp-Einstellung ist nicht geeignet. Wählen Sie den Monitortyp, der für Ihr Fernsehgerät geeignet ist (siehe Seite 39). ⇒ Die Bildschirmgrößeneinstellung des Fernsehgeräts ist ungeeignet.

Der TV-Bildschirm ist dunkel.

⇒ Die Bildschirmschoner-Einstellung ist aktiviert. Drücken Sie eine Taste (siehe Seite 39).

Bedienung des UKW-Radios

Schwer hörbare Sendungen wegen Rauschen.

⇒ Antennenverbindungen sind falsch oder locker. ⇒ Die UKW-Antenne ist nicht richtig ausgestreckt und platziert.

Disc/USB-Massenspeichergerät-Wiedergabe-Verfahren

Die Disc wird nicht abgespielt.

⇒ Sie haben eine Disc eingelegt, die nicht den Regionalcode „2“ enthält. („WRONG REGION“ erscheint im Fernsehbildschirm.) ⇒ Die Disc ist umgekehrt eingesetzt. Setzen Sie die Disc mit der Beschriftungsseite nach vorne oder oben weisend ein.

ID3-Tag an einer MP3-Datei kann nicht gezeigt werden.

⇒ Es gibt zwei Typen von ID3-Tag – Version 1 und Version 2. Diese Anlage kann nur die ID3-Marke Version 1 zeigen.

Gruppen und Tracks werden nicht erwartungsgemäß abgespielt.

⇒ Die Wiedergabe-Reihenfolge wird bestimmt, wenn Gruppen und Tracks aufgenommen werden. Dies hängt von der Schreibanwendung ab.

MP3-, WMA-, JPEG-, MPEG-1-, MPEG-2- oder DivX-Dateien werden nicht abgespielt.

⇒ Die Disc oder das USB-Massenspeichergerät kann verschiedene Arten von Tracks (z.B. MP3/WMA/JPEG) enthalten. In diesem Fall können Sie nur die Dateien abspielen, die auf dem Steuerungs-Bildschirm gewählt sind (siehe Seite 19). ⇒ Sie haben die Dateityp-Einstellung geändert, nachdem die Anlage die Disc oder das USB-Massenspeichergerät gelesen hat. In diesem Fall legen Sie die Disc neu ein oder trennen das USB-Massenspeichergerät ab und schließen es erneut an.

Der Disc-Klang ist unterbrochen.

⇒ Die Disc ist zerkratzt oder schmutzig.

Die Audio-Sprache unterscheidet sich von der als anfängliche Audiosprache gewählten.

⇒ Manche DVDs sind so programmiert, dass sie immer anfänglich die Originalsprache verwenden. In diesem Fall drücken Sie AUDIO nach dem Starten der Wiedergabe (siehe Seite 26).

Es erscheint kein Untertitel im Display, obwohl Sie die anfängliche Untertitelsprache gewählt haben.

⇒ Manche DVDs sind so programmiert, dass sie anfänglich keinen Untertitel zeigen. In diesem Fall drücken Sie SUBTITLE nach dem Starten der Wiedergabe (siehe Seite 27).

Die Disc-Player-Tafel öffnet oder schließt sich nicht.

⇒ Das Netzkabel ist nicht ordnungsgemäß eingesteckt. ⇒ Kindersicherung ist aktiv. „LOCKED“ erscheint im Display (siehe Seite 31).

■ Aufnahme-Bedienvorgänge

Aufnahme auf das USB-Gerät unmöglich.

⇒ Die Kapazität des USB-Geräts ist voll. ⇒ Sie haben 99 Tracks oder 100 Gruppen auf dem USB-Massenspeichergerät aufgenommen. ⇒ Das USB-Gerät ist schreibgeschützt. ⇒ Das angeschlossene USB-Gerät ist nicht mit dieser Anlage kompatibel.

HDMI-Bedienungen

Es wird kein Bild/Ton über die Klemme HDMI MONITOR OUT ausgegeben.

⇒ Eine im Format aufgenommene Disc/Datei, die mit dem System/Fernsehgerät inkompatibel ist, wird abgespielt. Bestätigen Sie die abspielbaren Disc/Datei-Typen (siehe Seite 3). ⇒ Das angeschlossene Fernsehgerät ist nicht mit HDCP kompatibel. Schließen Sie ein mit HDCP kompatibles Fernsehgerät an. ⇒ Die Anlage erkennt nicht das an die Klemme HDMI MONITOR OUT angeschlossene Fernsehgerät. Trennen Sie das HDMI-Kabel ab und schließen Sie es erneut an. ⇒ Ein HDMI-Kabel, das länger als 2 m ist, wird verwendet. Verwenden Sie ein HDMI-Kabel, das nicht länger als 2 m ist, um stabilen Betrieb und gute Bildqualität sicherzustellen.

Das Bild ist verzerrt, wenn das Fernsehgerät an die Klemme HDMI MONITOR OUT angeschlossen ist.

⇒ Die Proportion des Bildes ist nicht geeignet. Schließen Sie das Fernsehgerät an die Buchsen VIDEO OUT an und stellen Sie die Abtastmodus-Einstellung richtig ein (siehe Seite 14 und 15).

Die HDMI CEC-Funktion arbeitet nicht.

⇒ Das angeschlossene Fernsehgerät ist nicht mit der HDMI CEC-Funktion kompatibel. Siehe Bedienungsanleitung des Fernsehgeräts. ⇒ "OFF" ist für die Einstellung „HDMI CEC" gewählt. Wählen Sie „ON 1" oder „ON 2" für die Einstellung „HDMI CEC" (siehe Seite 41).

Wenn Sie das HDMI-Kabel abtrennen und erneut anschließen, arbeitet die HDMI-CEC-Funktion nicht richtig.

⇒ Die vorherige Anschlusseinstellung wird in der Anlage gespeichert. Wählen Sie „OFF“ für die Einstellung „HDMI CEC“ und wählen Sie „ON 1“ oder „ON 2“ erneut (siehe Seite 41).

Anzeige von Meldungen für Aufnahmevorgänge

NO USB

• Es ist kein USB-Gerät angeschlossen, oder das angeschlossene USB-Gerät ist nicht mit dieser Anlage kompatibel.

FILEFULL

• Der USB-Speicher hat die maximale Anzahl von unterstützbaren Dateien überschritten.
• Das USB-Gerät ist schreibgeschützt.

• Sie haben versucht, von einer duplizierten Disc zum USB-Gerät zu kopieren.

USBERROR

• Ein Lese- oder Schreibfehler trat bei Wiedergabe oder Aufnahme auf.

Technische Daten

Hauptgerät—CA-NXT10

Eingang/Ausgang

HDMI-Eingang: HDMI IN 1, HDMI IN 2

HDMI-Ausgang: HDMI MONITOR OUT

USB-Klemme: USB MEMORY REC/PLAY

Analogaudioeingang: AUDIO IN 500 mV / 50 kΩ

Digitalaudioeingang: DIGITAL IN (OPTICAL) -21 dBm bis -15 dBm (660 nm ±30 nm)

Analogvideoausgang: VIDEO OUT: Farbsystem: P

- VIDEO: Composite-Video (FBAS), 1 V(s-s)/75 Ω

• COMPONENT: Component-Video (zeilensprung/progressiv)

(Y): 1 V(s-s)/75 Ω

(PB/PR): 0,7 V (s-s) / 75 Ω

Tuner

UKW- 87,50 MHz -108,00 MHz

Abstimmbereich:

Disc-Player

Abspielbare Disc: DVD-Video/CD/VCD/SVCD

• CD-R/CD-RW (CD/SVCD/VCD/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Format)

DVD-R/-RW (DVD-Video/DVD-VR/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Format)

+R / +RW (DVD-Video/MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Format)

Dynamikumfang: 80 dB

Horizontale Auflösung: 500 Zeilen

Auflösung:

Gleichlaufschwankungen: Unmessbar

USB

Abspielbare Disc: MP3/WMA/JPEG/MPEG-1/MPEG-2/DivX-Format CD-MP3

Aufnahmeformat:

USB-Spezifikation: Kompatibel mit USB 2.0 Full-Speed

Kompatibles Gerät: Massenspeichergerät

Kompatibles Dateisystem: FAT16, FAT32

System: Bus- 5 V Gleichstrom = 500 mA Stromversorgung:

HDMI

Video-Auflösung: 576p, 720p, 1080i, 1080p

Ausgangsleistung: 5 V Gleichstrom, 55 mA

(HDMI MONITOR OUT)

Allgemein

Gewicht (ca.): 2,3 kg (ohne den Ständer)

Abmessungen (ca.):

• Vertikal platziert

Horizontal platziert

⑥: 420 mm ⑦: 70 mm ⑧: 240 mm

Subwoofer—SP-NXT10W

Ausgangsleistung

Vorderseite: 160 W (80 W + 80 W) bei 4 Ω (10% Klirrfaktor)

Surround: 160 W (80 W + 80 W) bei 4 Ω (10% Klirrfaktor)

Subwoofer: 200 W bei 6 Ω (10% Klirrfaktor)

Lautsprecher: Bassreflextyp 16 cm Konus

Belastbarkeit: 200 W

Frequenzgang: 42 Hz - 150 Hz

Schalldruckpegel: 75 dB/W·m

Betriebsstrom für Wechselstrom 230 V~, 50 Hz Änderungen:

Leistungsaufnahme: 80 W (bei Betrieb der Anlage) 0,85 W (bei Standby)

Gewicht (ca.): 10 kg

Abmessungen (ca.): 231 mm × 393 mm × 370,5 mm (B/H/T)

Lautsprecher—SP-NXT10F

Lautsprecher: 1-Weg-Bassreflextyp (magnetisch abgeschirmt) Vorderseite: 8 cm Konus x 1 Surround: 5,5 cm Konus x 1

Impedanz: 4 Ω

Belastbarkeit: Vorderseite: 80 W Surround: 80 W

Frequenzgang: Vorderseite: 80 Hz - 20 kHz Surround: 125 Hz - 20 kHz

Schalldruckpegel: Vorderseite: 80 dB/W·m Surround: 71 dB/W·m

Gewicht (ca.): je 1,3 kg

Abmessungen (ca.): 100 mm × 240 mm × 128 mm (B/H/T)

Mitgeliefertes Zubehör

Siehe Seite 1.

Änderungen bei Design und technischen Daten bleiben vorbehalten.

• In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
• Hergestellt unter Lizenz unter USA-Patentnummern: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 und andere USA- und weltweite Patente sind ausgestellt und beantragt. DTS und DTS Digital Surround sind eingetragene Warenzeichen und die DTS-Logos und das Symbol sind Warenzeichen von DTS, Inc. © 1996-2007 DTS, Inc. Alle Rechte vorbehalten.
• DivX® ist ein eingetragenes Warenzeichen von DivX, Inc. und wird unter Lizenz verwendet.
• ÜBER DIVX VIDEO: DivX® ist ein digitales Videoformat, erstellt von DivX, Inc. Dies ist ein Gerät mit der offiziellen Kennzeichnung DivX Certified oder DivX Ultra Certified, welches DivX-Video abspielt.
• ÜBER DIVX VIDEO-ON-DEMAND: Dieses Gerät mit der Kennzeichnung DivX® Certified muss registriert werden, um DivX Video-on-Demand (VOD) Inhalt abzuspielen. Erzeugen Sie zuerst den DivX VOD-Registrierungscode für Ihr Gerät und reichen diesen während des Registrierungsvorgangs ein. [Wichtig: DivX VOD-Inhalt wird durch ein DivX DRM (Digital Rights Management) System geschützt, das die Wiedergabe auf registrierte DivX Certified-Geräte beschränkt. Wenn Sie versuchen, DivX VOD-Inhalt abzuspielen, der nicht für Ihr Gerät autorisiert ist, erscheint die Meldung „Authorization Error“, und Ihr Inhalt wird nicht abgespielt.] Erfahren Sie mehr unter www.divx.com/vod.
• Spielt DivX® Video ab
• Microsoft und Windows Media sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
• Dieses Produkt enthält Urheberrechtsschutztechnologie, die durch in den USA angemeldete Patente und andere Rechte für geistiges Eigentum abgesichert ist. Die Verwendung dieser Urheberrechtsschutztechnologie muss von Macrovision genehmigt werden, und das vorliegende Produkt ist für Heim- und andere begrenzte Betrachtung gedacht, sofern nicht anderweitig von Macrovision genehmigt. Reverse Engineering und Disassemblieren sind verboten. KONSUMENTEN SOLLTEN BEACHTEN, DASS NICHT ALLE HOCHAUFLÖSENDEN FERNSEHGERÄTE MIT DIESEM PRODUKT VOLL KOMPATIBEL SIND UND STÖRSIGNALE IM BILD HERVORRUFEN KÖNNEN. IM FALL VON 525 ODER 625 BILDSTÖRUNGEN BEI DER PROGRESSIVEN ABTASTUNG WIRD DEM BENUTZER EMPFOHLEN, DEN ANSCHLUSS AUF DIE AUSGABE „STANDARD-DEFINITION“ UMZUSTELLEN. BEI FRAGEN ZUR KOMPATIBILITÄT UNSERER FERNSEHGERÄTE MIT DIESEM MODELL 525p UND 625p DVD-PLAYER KONTAKTIEREN SIE BITTE UNSEREN KUNDENDIENST.
• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder geschützte Warenzeichen von HDMI Licensing LLC.
• HDCP ist die Abkürzung für "High-Bandwidth Digital Content Protection" (digitaler Inhaltsschutz für hohe Bandbreite) und ist eine hochzuverlässige Kopierschutztechnologie unter Lizenz von Digital Content Protection, LLC.

Fernbedienung

Name		Seite
0/1	1]	17
▶	11]	17, 19, 29, 30, 38
■	30]	19, 28 - 30, 38
■	12]	19, 29, 30, 33
←▲, ▽▲	29]	20
|←▲, ▽▲|	10]	20, 21, 29, 30
▲, ▼, ▽▲	8]	19 - 21, 23, 29, 35, 36, 38, 39, 41
ENTER	9]	18, 20, 29, 35, 38, 39, 41
(Sofortwiederholung)	32]	28
▲	23]	17, 19
ANGLE	19]	27
AUDIO	31]	26
BASS/TREBLE	38]	23
CANCEL	13]	41
DISPLAY	22]	23, 24, 34
DVD/CD	3]	17, 33
DIMMER	7]	23
FM	25]	17
FM MODE	20]	18
HDMI 1/2	2]	17, 21
INPUT	24]	17, 21
MENU/PL	26]	20, 21, 36
MUTING	27]	22
Zifferntasten	4]	18, 20, 21, 35, 39
PLAY MODE	33]	29, 30
PRESET +, -	6]	18
PTY SELECT ▽▲	39]	25
PTY SEARCH	21]	25
REC	14]	33
REPEAT	18]	30
REPEAT A-B	17]	31
SCAN MODE	15]	14, 15
SET UP	34]	39, 41
SLEEP	36]	23
SLOW ▽▲	29]	28
SUBTITLE	37]	27
SURROUND	16]	22
TIME SEARCH	35]	34, 35
TOP MENU/PG	5]	20, 36
TUNING ▽▲	8]	18
VOLUME ▽√	28]	17

Hauptgerät

Name		Seite
0/1	①	17
▲	⑦	17, 19
II	⑧	19, 28, 38
■	⑥	19, 31
▲	⑨	17, 19, 31
Display	⑤	16
DISPLAY MODE-Schalter	⑫	4
PHONES-Buchse	⑪	10, 18
Fernbedienungssensor	④	14
SOURCE	②	17, 21
USB MEMORY REC/PLAY-Klemme	⑩	10
VOLUME +, -	③	17

Fernbedienung

Hauptgerät

Einführung
