NX-PS1E - Enceinte Bluetooth JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte Bluetooth avec station d'accueil iPod et USB
Marque	JVC
Modèle	NX-PS1E
Dimensions de l'unité principale (L x H x P)	90 mm x 96 mm x 137 mm
Poids de l'unité principale	0,5 kg
Dimensions des enceintes principales (L x H x P)	90 mm x 96 mm x 90 mm chacune
Poids des enceintes principales	0,63 kg chacune
Dimensions du subwoofer (L x H x P)	221 mm x 221 mm x 222 mm
Poids du subwoofer	3,5 kg
Alimentation	AC 110-240 V, 50/60 Hz via adaptateur secteur AA-R2401 (sortie CC 23 V, 2,5 A)
Puissance de sortie (enceinte principale)	10 W par canal (RMS, 6 Ω, 1 kHz, distorsion < 10%)
Puissance de sortie (subwoofer)	30 W (RMS, 8 Ω, 100 Hz, distorsion < 10%)
Sources compatibles	iPod, USB (stockage de masse), PC (USB Audio), AUX (entrée ligne)
Formats audio pris en charge (USB)	MP3, WMA (FAT16/FAT32)
Fonctions principales	Lecture iPod/USB/PC, réveil, minuterie d'arrêt, égaliseur (Rock, Pop, Jazz, Classique, Flat), réglage des aigus/graves, fonction mute
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. Ne pas exposer à l'humidité.
Sécurité	Ne pas obstruer les orifices de ventilation. Utiliser uniquement l'adaptateur fourni. Débrancher en cas d'orage ou d'inutilisation prolongée. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	L'appareil ne contient aucune pièce réparable par l'utilisateur. Contacter le revendeur pour toute réparation.
Informations générales	Conforme aux directives européennes. Fabricant : Victor Company of Japan, Ltd. Représentant EU : JVC Technology Centre Europe GmbH, Allemagne.

FOIRE AUX QUESTIONS - NX-PS1E JVC

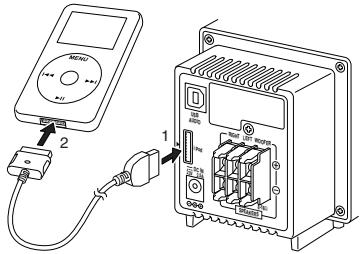

Comment connecter mon iPod à l'enceinte ?

Connectez l'iPod à l'appareil à l'aide du câble fourni (câble de connexion iPod Audio). Assurez-vous que l'appareil est hors tension lors de la connexion. Placez l'iPod sur le support fourni si nécessaire. Utilisez la touche FUNCTION ou USB/MEMORY/IN sur la télécommande pour sélectionner la source iPod.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur de l'appareil. Dirigez la télécommande vers le panneau avant. Si les piles sont déchargées, remplacez la pile bouton CR2025 en respectant les polarités.

Comment régler l'horloge ?

Appuyez plusieurs fois sur la touche CLOCK/TIMER jusqu'à ce que 'Clock Adjust' apparaisse. Utilisez les touches < ou > (ou SET) pour régler les heures puis les minutes. Validez avec SET.

Comment utiliser la minuterie de réveil ?

Assurez-vous d'abord que l'horloge est réglée. Connectez une source (iPod, USB, AUX). Appuyez deux fois sur CLOCK/TIMER pour accéder au réglage de la minuterie. Utilisez les touches pour régler l'heure de début et de fin, la source et le volume. Validez avec SET. L'appareil doit être en veille pour que la minuterie fonctionne.

Puis-je connecter un disque dur externe USB ?

Oui, l'appareil supporte les périphériques de stockage de masse USB (mémoire flash, DAP) avec une puissance nominale supérieure à 5V/500mA. Branchez le périphérique directement sur la borne USB MEMORY. Les fichiers MP3/WMA sont lus. Les disques durs nécessitant une alimentation externe peuvent ne pas fonctionner.

Pourquoi aucun son ne sort des enceintes ?

Vérifiez les branchements des enceintes (respect des polarités). Assurez-vous qu'aucun casque n'est branché. Si vous utilisez un PC via USB, fermez les autres applications pour réduire la charge. Vérifiez que le volume n'est pas au minimum ou en mode mute.

Comment réduire la luminosité de l'affichage ?

En mode marche, appuyez sur la touche DIMMER/ECO. 'DIMMER ON' apparaît pour atténuer l'affichage. Pour un mode éco (affichage éteint), appuyez sur la même touche lorsque l'appareil est en veille : 'ECO ON' apparaît.

Comment réinitialiser l'appareil en cas de dysfonctionnement ?

Débranchez le cordon d'alimentation CA de la prise secteur, puis rebranchez-le après quelques secondes. Cela réinitialise le microprocesseur en cas de blocage dû à des interférences électriques.

Quels formats et débits binaires MP3/WMA sont pris en charge ?

L'appareil lit les fichiers MP3 (extension .mp3) et WMA (.wma). Il est recommandé d'utiliser une fréquence d'échantillonnage de 44,1 kHz avec un débit binaire de 128 kbps pour MP3 et 96 kbps pour WMA. Les fichiers protégés par DRM ne sont pas lus.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de solvants, de produits chimiques ou de chiffons humides. Évitez de nettoyer les orifices de ventilation avec des objets pointus.

MODE D'EMPLOI NX-PS1E JVC

Déconnectez la fiche de secteur pour mettre l'appareil complètement hors tension (tous les témoins et toutes les indications s'éteignent). Lors de l'installation de l'appareil, assurez-vous que la fiche soit facilement accessible. La touche 1/1 STANDBY/ON dans n'importe quelle position ne déconnecte pas l'appareil du secteur.

• Quand l'appareil est en mode d'attente, le témoin STANDBY est allumé en rouge.
• Quand l'appareil est sous tension, le témoin STANDBY s'éteint.

L'alimentation ne peut pas être commandée à distance.

Afin d'éviter tout risque d'électrocution, d'incendie, etc. :

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l'appareil.
2. Ne pas exposer l'appareil à la pluie ni à l'humidité.

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal, un tissu, etc., la chaleur peut ne pas être évacuée correctement de l'appareil.)
• Ne placez aucune source de flamme nue, telle qu'une bougie, sur l'appareil.
• Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l'environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles.
• N'exposez pas cet appareil à la pluie, à l'humidité, à un égouttement ou à des éclaboussures et ne placez pas des objets remplis de liquide, tels qu'un vase, sur l'appareil.

Attention : Aération correcte

Pour prévenir tout risque de décharge électrique ou d'incendie et éviter toute détérioration, installez l'appareil de la manière suivante :

1 Avant :

Bien dégagé de tout objet.

2 Côtés/dessus/dessous :

Assurez-vous que rien ne bloque les espaces indiqués sur le schéma ci-dessous.

3 Dessous :

Posez l'appareil sur une surface plane et horizontale. Veillez à ce que sa ventilation correcte puisse se faire en le plaçant sur un support d'au moins dix centimètres de hauteur.

Informations relatives à l'élimination des appareils usagés, à l'intention des utilisateurs

FRANÇAIS

[Union européenne]

Attention :

Ce symbole n'est reconnu que dans l'Union européenne.

Lorsque ce symbole figure sur un appareil électrique et électronique, cela signifie qu'il ne doit pas être éliminé en tant que déchet ménager à la fin de son cycle de vie. Le produit doit être porté au point de pré-collecte approprié au recyclage des appareils électriques et électroniques pour y subir un traitement, une récupération et un recyclage, conformément à la législation nationale.

En éliminant correctement ce produit, vous contribuez à la conservation des ressources naturelles et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets de ce produit. Pour plus d'informations sur le point de pré-collecte et le recyclage de ce produit, contactez votre mairie, le service d'évacuation des ordures ménagères ou le magasin dans lequel vous avez acheté le produit.

Des amendes peuvent être infligées en cas d'élimination incorrecte de ce produit, conformément à la législation nationale.

(Utilisateurs professionnels)

Si vous souhaitez éliminer ce produit, visitez notre page Web www.jvc-europe.com afin d'obtenir des informations sur sa récupération.

[Pays ne faisant pas partie de l'Union européenne]

Si vous souhaitez éliminer ce produit, faites-le conformément à la législation nationale ou autres règles en vigueur dans ce pays pour le traitement des appareils électriques et électroniques usagés.

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited :

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Allemagne

Geachte klant,

Opérations de base 7

Appareil 7

Télécommande 9

Réglage de l'horloge et de la minuterie de réveil 11

Réglage de l'horloge 11

Réglage de la minuterie de réveil 11

Lecture à partir d'un iPod 13

Pour connecter un iPod 13

Opérations de base 14

Lecture à partir d'un appareil de stockage de masse USB 15

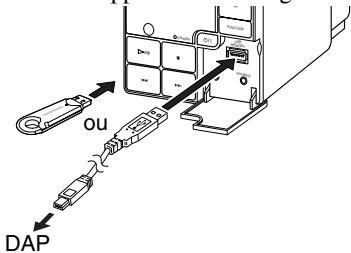

Pour connecter l'appareil de stockage de masse USB ...15

Opérations de base 15

Lecture à partir du PC 17

Installation des pilotes USB 17

Pour écouter la musique stockée sur votre PC ....18

Lecture à partir d'autre matériel 19

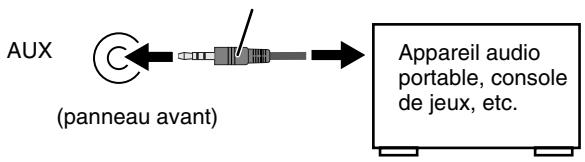

Pour connecter d'autre matériel 19

Dépannage 20

Spécifications 21

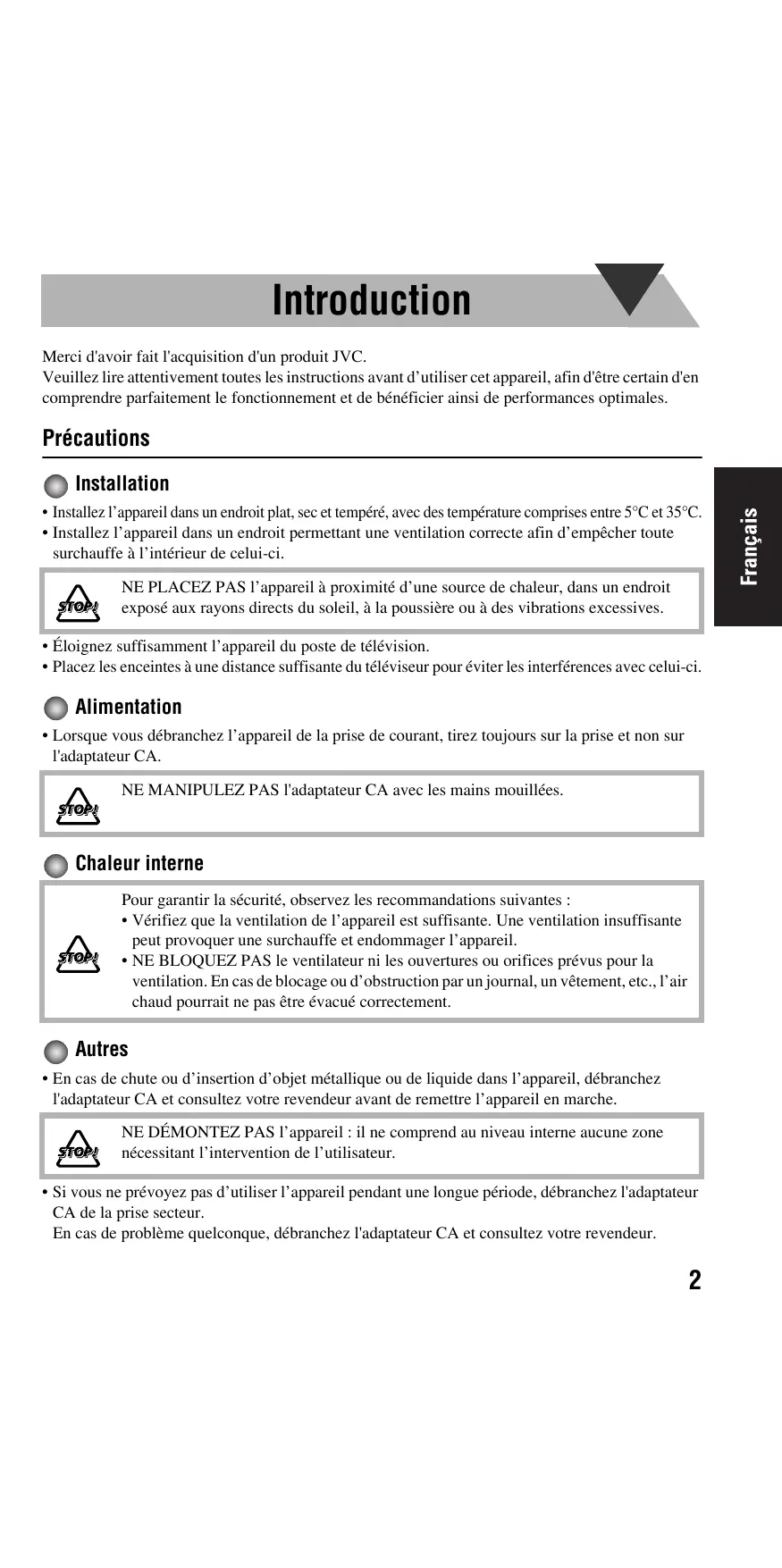

Introduction

Merci d'avoir fait l'acquisition d'un produit JVC.

Veuillez lire attentivement toutes les instructions avant d'utiliser cet appareil, afin d'être certain d'en comprendre parfaitement le fonctionnement et de bénéficier ainsi de performances optimales.

Précautions

Installation

• Installez l'appareil dans un endroit plat, sec et tempéré, avec des températures comprises entre 5°C et 35°C.
• Installez l'appareil dans un endroit permettant une ventilation correcte afin d'empêcher toute surchauffe à l'intérieur de celui-ci.

NE PLACEZ PAS l'appareil à proximité d'une source de chaleur, dans un endroit exposé aux rayons directs du soleil, à la poussière ou à des vibrations excessives.

• Éloignez suffisamment l'appareil du poste de télévision.
• Placez les enceintes à une distance suffisante du téléviseur pour éviter les interférences avec celui-ci.

Alimentation

• Lorsque vous débranchez l'appareil de la prise de courant, tirez toujours sur la prise et non sur l'adaptateur CA.

NE MANIPULEZ PAS l'adaptateur CA avec les mains mouillées.

Chaleur interne

Pour garantir la sécurité, observer les recommandations suivantes :

• Vérifiez que la ventilation de l'appareil est suffisante. Une ventilation insuffisante peut provoquer une surchauffe et endommager l'appareil.
• NE BLOQUEZ PAS le ventilateur ni les ouvertures ou orifices prévus pour la ventilation. En cas de blocage ou d'obstruction par un journal, un vêtement, etc., l'air chaud pourrait ne pas être évacué correctement.

Autres

• En cas de chute ou d'insertion d'objet métallique ou de liquide dans l'appareil, débranchez l'adaptateur CA et consultez votre revendeur avant de remettre l'appareil en marche.

NE DÉMONTEZ PAS l'appareil : il ne comprend au niveau interne aucune zone nécessitant l'intervention de l'utilisateur.

• Si vous ne prévoyez pas d'utiliser l'appareil pendant une longue période, débranchez l'adaptateur CA de la prise secteur.

En cas de problème quelconque, débranchez l'adaptateur CA et consultez votre revendeur.

Accessoires fournis

Après avoir ouvert l'emballage, vérifiez que les éléments suivants sont présents. Le nombre entre parenthèses indique la quantité fournie pour chaque élément.

• Télécommande (1)
• Pile bouton au lithium CR2025 (1) (La pile a été installée en usine.) Câbles d'enceintes 1,5 m (2) Câble d'enceinte 2,5 m (1) Cordon d'alimentation CA (1) Adaptateur CA (AA-R2401) (1) Câble de connexion iPod (Audio) (1)
• Support d'iPod (1)

Si un ou plusieurs éléments manquent, consultez immédiatement votre revendeur.

ATTENTION :

Pour éviter tout risque d'incendie et pour prévenir tout dommage.

• Utilisez uniquement l'adaptateur CA fourni avec l'appareil.
• N'utilisez pas l'adaptateur CA d'un autre appareil.

Préparation de la télécommande

Lorsque vous utilisez la télécommande pour la première fois, tirez sur la feuille isolante pour la retirer.

(Avant)

Remplacement de la pile de la télécommande

Insérez la pile dans la télécommande en respectant les polarités (+ et -).

(Arrière)

Pile bouton au lithium (numéro de produit : CR2025)

Avertissement

• Rangez la pile dans un endroit hors de portée des enfants. Si un enfant avale accidentellement la pile, consultez immédiatement un médecin.
• Ne rechargez pas la pile, ne la soumettez pas à un court-circuit, ne la démontez pas, ne la faites pas chauffer et ne la jetez pas au feu. En effet, la pile risquerait ainsi de dégager de la chaleur, de se fissurer ou de provoquer un incendie.
• Ne laissez pas la pile en contact avec d'autres matériaux métalliques. En effet, la pile risquerait ainsi de dégager de la chaleur, de se fissurer ou de provoquer un incendie.
• Si vous souhaitez jeter la pile ou la ranger, enveloppez-la dans du ruban adhésif afin de l'isoler ; sinon la pile risquerait de dégager de la chaleur, de se fissurer ou de provoquer un incendie.
• Ne percez pas la pile avec une pince ou des outils de ce type. En effet, la pile risquerait ainsi de dégager de la chaleur, de se fissurer ou de provoquer un incendie. Recyclez correctement la pile, conformément aux réglementations fédérales, de l'État ou locales.

ATTENTION :

Danger d'explosion en cas de remplacement incorrect de la pile.

Remplacez-la uniquement par un type de pile identique ou équivalent.

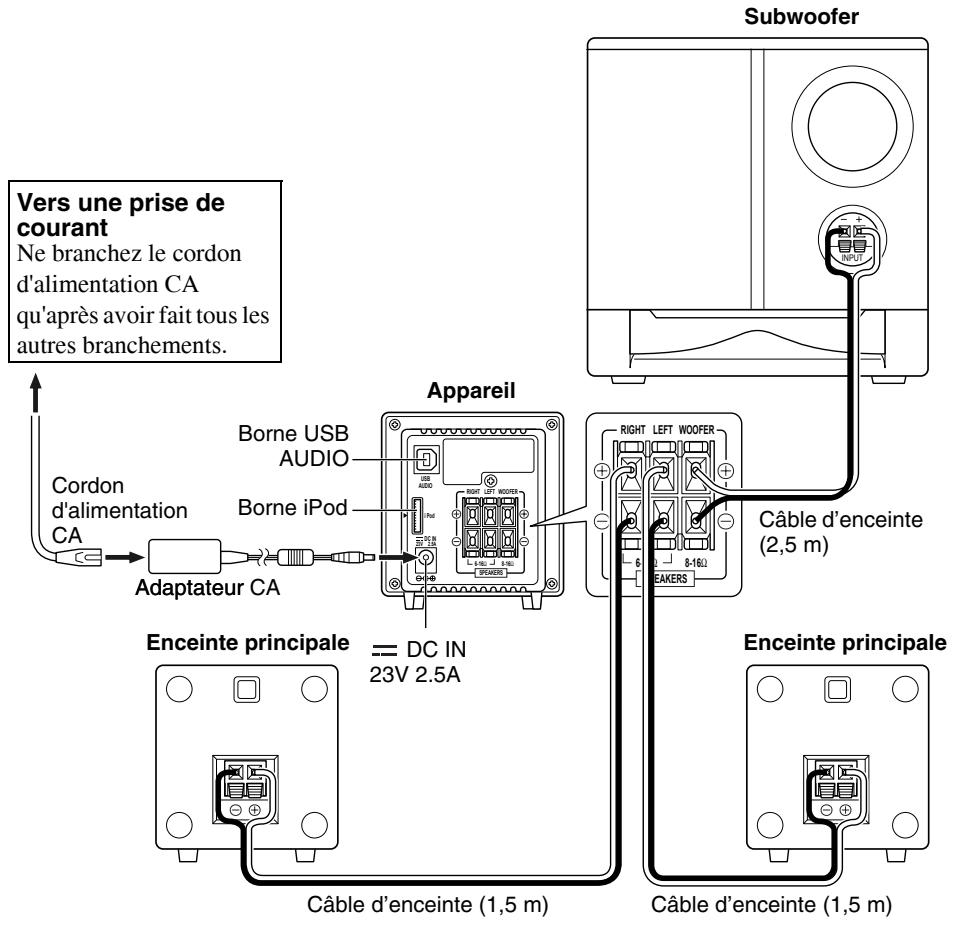

Branchement

Ne branchez le cordon d'alimentation CA qu'après avoir effectué tous les autres branchements.

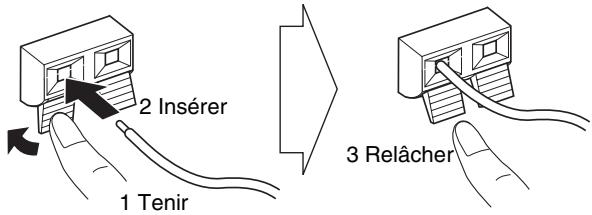

Pour raccorder les câbles d'enceintes

Vérifiez que l'appareil, les enceintes principales et le subwoofer sont raccordés correctement. Lors de la connexion des câbles d'enceintes, branchez les fils en respectant les polarités indiquées sur les bornes d'enceintes : câble blanc sur (+) et câble blanc avec trait noir sur (-).

REMARQUES

• NE BRANCHEZ PAS plusieurs fils d'enceinte sur chaque borne.
• NE LAISSEZ PAS l'extrémité des fils d'enceintes toucher les parties métalliques de l'appareil.

Exemple enceinte

Exemple appareil

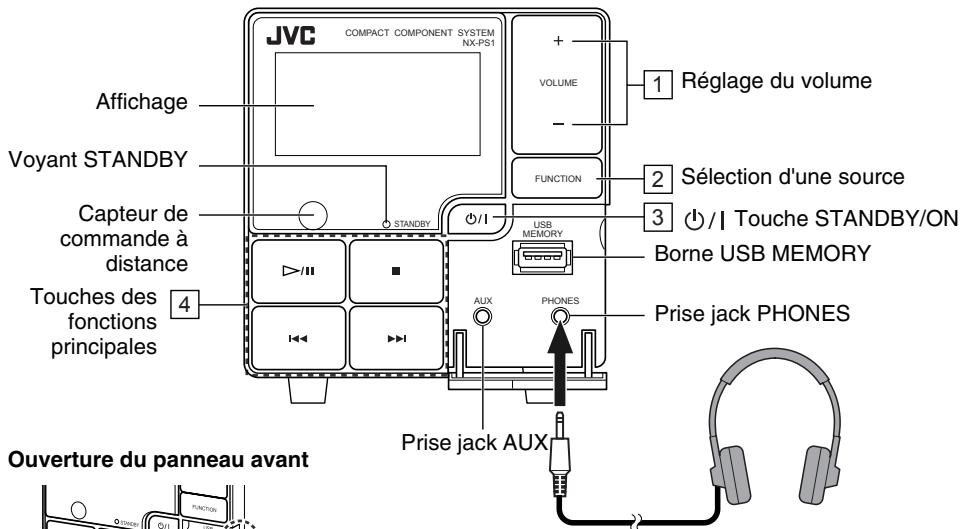

Appareil

Utilisation du casque

Veillez à toujours baisser le volume avant de brancher ou d'utiliser un casque.

• Le fait de brancher un casque désactive les enceintes.

Fonctionnement sur l'appareil

Touches	Fonctions
1 + volume -	Règle le niveau de volume VOLUME MIN / 1 à 29 / VOLUME MAX.
2 FUNCTION	Sélectionne une source. iPod → USB MEMORY AUX → USB AUDIO → Voir “Lecture à partir d'un iPod” (P.13). Voir “Lecture à partir d'un apparéil de stockage de masse USB” (P.15). Voir “Lecture à partir du PC” (P.17). Voir “Lecture à partir d'autre matériel” (P.19).
3 /1	Met en marche/arrêté (met en voille) l' apparéil.
4 / / · · ·	Commande la lecture de la musique. Voir “Lecture à partir d'un iPod” (P.13). Voir “Lecture à partir d'un apparéil de stockage de masse USB” (P.15).

Informations affichées à l'écran

RND 21 FLAT SLEEP

VOLUME 01

iPod

CONNECT

Lorsque iPod / USB AUDIO est sélectionné :

Niveau du volume

Nom de la source

État actuel ⇔ Affichage de l'horloge

l'horloge

Lorsque USB MEMORY est sélectionné :

Niveau du volume

Temps de lecture écoulé

Numéro de piste actuel

Numéro de groupe actuel

Informations sur le fichier ⇔ Affichage de l'horloge

Lorsque AUX est sélectionné :

Niveau du volume

Nom de la source

Aucun affichage ⇔ Affichage

de l'horloge

Symboles	Description
RND	S'allume lorsque le mode de lecture aléatoire est activé en mode USB Memory. (P.17)
▷1/▷ALL/▷GR	S'allume lorsque le mode de lecture repétée est activé en mode USB Memory. (P.17)
FLAT/ROCK/POP/JAZZ/CLAS(CLASSIQUE)	Affiche le réglage EQ sélectionné. (P.10)
	S'allume lorsque l'appareil de stockage de masse USB est connecté et que le mode USB MEMORY est sélectionné.
SLEEP	S'allume lorsque la minuterie d'arrêt est activée. (P.10)
	S'allume lorsque la minuterie de réveil est réglée. (P.11)

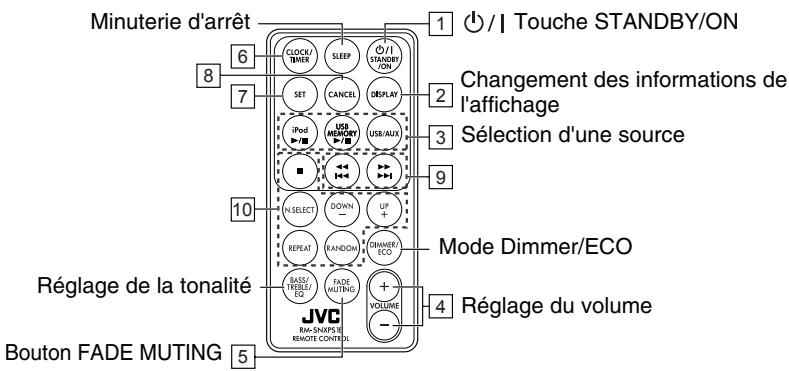

Utilisation de la télécommande

Touches	Fonctions
1 Φ/ISTANDBY/ON	Met en marche ou arrêté (met en veille) l'appareil
2 DISPLAY	Change les informations de l'affichage.Mode USB MEMORY : Affichage de l'horloge ⇌ Informations sur le fichierAutre mode : Affichage de l'horloge ⇌ Informations sur la source
3 USB/MEMORY/IN	Fait passer la source sur iPod.Voir “Lecture à partir d'un iPod” (P.13).
	Fait passer la source sur USB MEMORY.Voir “Lecture à partir d'un appleil de stockage de masse USB” (P.15).
	Fait passer la source sur USB audio et AUX.Voir “Lecture à partir du PC” (P.17).Voir “Lecture à partir d'autre matériel” (P.19).
4 VOLUME	Règle le niveau de volume VOLUME MIN / 1 à 29 / VOLUME MAX.
5 FADEMUTING	Permet de baisser le volume instantanément.Pour régler le volume sur son niveau précédent, appuyez à nouveau sur la touche ou réglez le niveau de volume.

Autres

Touches	Pages de référence
6	CLOCK/TIMER	Régler CLOCK/TIMER (P.11)
7	SET	Régler CLOCK/TIMER (P.11) USB MEMORY (P.15) AUX (P.19)
8	CANCEL	Régler CLOCK/TIMER (P.11) USB MEMORY (P.15)

Touches	Pages de référence
9	Régler CLOCK/TIMER (P.11) iPod (P.13) USB MEMORY (P.15)
10	USB MEMORY (P.15)

Pour réduire l'intensité lumineuse de l'affichage — DIMMER

Appuyez sur la touche lorsque l'appareil est en marche. "DIMMER ON" apparaît.

• Pour annuler cette fonction, appuyez à nouveau sur DIMMER/ECO. "DIMMER OFF" apparaît.

Pour régler le mode ECO.

En mode ECO, l'affichage s'éteint, consommant ainsi le minimum d'énergie.

Appuyez sur la touche lorsque l'appareil est arrêté. "ECO ON" apparaît et rien ne s'affiche à l'écran.

• Pour annuler cette fonction, appuyez à nouveau sur DIMMER/ECO. "ECO OFF" apparaît et l'horloge s'affiche.

Pour que l'appareil s'éteigne au bout d'un certain temps — Minuterie d'arrêt

1

Appuyez plusieurs fois sur la touche pour spécifier la durée (en minutes) de la façon suivante :

2

Attendez jusqu'à ce que la durée réglée s'éteigne.

• Pour vérifier le temps qui reste avant que l'appareil s'éteigne automatiquement, appuyez une fois sur SLEEP.

En appuyant plusieurs fois sur la touche, vous pouvez changer l'heure d'arrêt.

Pour régler la tonalité

1

Sélectionnez un des éléments suivants :

2

• Réglez le niveau de graves et d'aigus avec VOLUME +/- de -5 à +5.
• Sélectionnez un des réglages EQ suivants avec VOLUME +/- :

ROCK	Augmente les basses et hautes fréquences. Convient à la musique acoustique.
POP	Convient aux chants.
JAZZ	Convient à la musique jazz.
CLAS (CLASSIQUE)	Convient à la musique classique.
FLAT	Son normal.

Si vous réglez le niveau de graves et d'aigus, le réglage EQ n'intervient pas et le symbole EQ disparaît. Le réglage de BASS/TREBLE ne fonctionnera pas en même temps que le réglage EQ. C'est le dernier réglage effectué qui interviendra.

Réglage de l'horloge et de la minuterie de réveil

Réglage de l'horloge

1 CLOCK/TIMER

Activez le mode de réglage de l'horloge (“Clock Adjust” apparait). ► Les chiffres de l'heure clignotent à l'écran. • Si vous ave déjà régilé l'horloge aparavant, appuyez plusieurs fois sur la touche jusqu'à ce que “Clock Adjust” apparaisse. → Réglages actuels de la minuterie → Réglage de la minuterie → Clock Adjust→ Annulé Si l'horloge n'a encore jamais été régée, “Clock Adjust” apparait en premier.

2 ou SET

1 Régler les heures. ► Les chiffres des minutes clignotent à l'écran. 2 Régler les minutes. ► L'horloge intégrée commence à fonctionner.

• Pour revenir à l'étape précédente, appuyez sur CANCEL.
• En cas de panne de courant, les réglages de l'horloge sont perdus et elle est réglée sur "0:00". Vous devez régler à nouveau l'horloge.

Réglage de la minuterie de réveil

Si vous ne réglez pas l'horloge intégrée, vous ne pourrez pas utiliser la minuterie de réveil. La minuterie de réveil vous permet de vous réveiller avec de la musique, etc.

Connectez au préalable l'iPod, l'appareil de stockage de masse USB ou un autre appareil à l'unité. (P.13, P.15, P.19)

1 CLOCK (Deux fois)	Réglages actuels de la minuterie → Réglage de la minuterie → Annulé → Clock Adjust →
2 ou SET	1 Réglez les heures, puis les minutes pour l'houre de mise en marche de la minuterie de réveil. 2 Réglez les heures, puis les minutes pour l'houre d'arrêt de la minuterie de réveil. • L'houre de mise en marche et l'houre d'arrêt de la minuterie de réveil ne peuvent pas été régliées sur la même heures. 3 Sélectionnez la source de lecture—"iPod," "USB MEMORY" ou "AUX." • Si "USB MEMORY" est sélectionné, sélectionnez le numéro de GROUP ("001" à "500" et "..."), puis sélectionnez le numéro de TRACK ("001" à "999" et "...). Si vous sélectionnez "...," TRACK1 dans GROUP1 est réglic. 4 Sélectionnez le niveau de volume ("VOLUME MIN / 1 à 29 / VOLUME MAX"). → "SET OK" apparait brièvement suivi des informations sur les régles, puis l'icone apparaît à l'écran.
3 STANDARD	Arrêter (mettre en veille) l'appareil.

• Pour quitter le réglage de la minuterie, appuyez sur CLOCK/TIMER de la façon requise.
• Pour corriger une erreur de saisie pendant le processus de réglage, appuyez sur CANCEL. Cette touche permet de revenir à l'étape précédente.

Pour annuler la minuterie de réveil

1 CLOCK TIME	Sélectionnez le mode de réglage actuel de la minuterie.
2 CANCEL	→ L'icône ↓ disparaît.

Pour activer à nouveau la minuterie de réveil (Activer un réglage de minuterie précédemment effectué.)

1 CLOCK TIMER	Sélectionnez le mode de réglage actuel de la minuterie.
2 SET	→ L'icône ⊙ apparait à l'écran.

Lecture à partir d'un iPod

Cet appareil est équipé d'une borne iPod située sur le panneau arrière. Vous pouvez connecter votre iPod sur cette borne et écouter la musique stockée sur votre iPod.

Types d'iPod compatibles :

iPod nano 1 Go/2 Go/4 Go

iPod mini

iPod (4ème génération) 20 Go/40 Go

iPod photo (4ème génération) 20 Go/30 Go/40 Go/60 Go

iPod matériel (5ème génération) 30 Go/60 Go

Si la lecture avec l'iPod ne fonctionne pas correctement, veuillez mettre à jour le logiciel de votre iPod avec la dernière version.

• Pour plus de détails sur la mise à jour de votre iPod, rendez-vous sur le site Web d'Apple http://www.apple.com .

iPod est une marque d'Apple Computer, Inc., déposée aux États-Unis et dans d'autres pays.

Pour connecter un iPod

Connectez l'iPod à l'appareil à l'aide du câble fourni.

Assurez-vous que l'appareil est hors tension lorsque vous le connectez.

Connectez la flèche de la borne iPod et la flèche du connecteur face à face.

Vous pouvez placer l'iPod sur le support d'iPod fourni.

Lorsque vous déconnectez l'iPod, vérifiez que l'appareil est hors tension.

Pour retirer le connecteur de votre iPod, appuyez sur les boutons situés de chaque côté et tirez.

Opérations de base

Touche		Fonction
Sur l'appareil	Sur la télécommande
		Lancer la lecture / Pause Maintenez la touche enfonnée : l'iPod passe en mode de veille
		Passer aux numérios de piste suivants Maintenez la touche enfonnée : recherche rapide en avant
		Passer aux numérios de piste précédents Maintenez la touche enfonnée : recherche rapide en arrêté (Appuyez sur ce bouton pendant la lecture pour repasser au début de la piste.)

REMARQUES

• La batterie de l'iPod se recharge lorsque l'appareil est en marche ou en veille (sauf en mode ECO). Pour plus d'informations sur la charge de la batterie, reportez-vous au manuel d'instructions de l'iPod.
• Si vous connectez simultanément un iPod à la borne iPod et un appareil de stockage de masse USB à la borne USB MEMORY, l'appareil risque de se trouver en surcharge.
• Une distorsion sonore risque de se produire lors de la lecture de sources audio compensant des niveaux d'enregistrement élevés. En cas de distorsion, nous vous recommandons de désactiver l'égaliseur de l'iPod. Pour plus d'informations sur le fonctionnement de l'iPod, reportez-vous au manuel d'instructions de l'iPod.
• JVC n'est responsable d'aucune perte ni dommages infligés à votre iPod suite à l'utilisation de ce produit.
• Lorsque vous connectez votre iPod au câble, veillez à ce qu'il soit enfoncé à fond.
• Ne déplacez pas le système lorsque l'iPod est connecté. Vous risqueriez de le faire tomber ou d'endommager le connecteur.
• Ne touchez pas et ne heurtez pas les broches de la borne de l'iPod, ni celles du connecteur. Vous risqueriez d'endommager le connecteur.
• Lorsque vous ne l'utilisez pas, retirez l'iPod du câble.
• Réglez toujours le volume au minimum lorsque vous connectez ou déconnectez l'autre matériel.

Lecture à partir d'un appareil de stockage de masse USB

Cet appareil est équipé d'une borne USB MEMORY sur le panneau avant. Vous pouvez connecter sur ce système un appareil de stockage de masse USB de type mémoire flash USB, Digital Audio Player (DAP), etc.

Ce système reconnaît les appareils de stockage de masse USB dont la puissance nominale dépasse les 5 V / 500 mA.

Pour connecter l'appareil de stockage de masse USB

Lors de la connexion d'un appareil de stockage de masse USB, reportez-vous aussi à son manuel.

• Lorsque vous déconnectez l'appareil de stockage de masse USB, assurez-vous que l'appareil est à l'arrêt.

Opérations de base

Touché		Fonction
Sur l'appareil	Sur la télécommande
		Lance la lecture / Pause
		Arrêté la lecture
		Passé aux numérios de piste suivants Maintenez la touche enforcée : recherche rapide en avant
		Passé aux numérios de piste précédents Maintenez la touche enforcée : recherche rapide en arrêté (Appuyez sur ce bouton pendant la lecture pour repasser au début de la piste.)

Pour la lecture MP3/WMA

1

(NSELECT)

Réglez le mode de sélection de numéro.

2

DOWN

（一）

Saisissez le numéro de groupe, puis le numéro de piste.

3

Lancez la lecture.

• Pour quitter le mode de sélection de numéro, appuyez sur CANCEL.

REMARQUES

• Vous ne pouvez transférer aucune donnée du système à l'appareil de stockage de masse USB.
• Réglez toujours le volume au minimum lorsque vous connectez ou déconnectez l'autre matériel.
• Connectez l'appareil de stockage de masse USB directement au système. L'utilisation d'un hub USB risque d'entraîner des dysfonctionnements.
• Les pistes codées ou cryptées à l'aide d'une méthode spéciale ne peuvent pas être lues sur l'appareil.
• La batterie de l'appareil de stockage de masse USB est rechargée lorsque l'appareil est en marche ou en veille (sauf en mode ECO).
• Vous ne pouvez pas brancher un iPod sur la borne USB MEMORY. Si vous branchez un iPod sur la borne USB MEMORY et que USB MEMORY est sélectionné comme source, “RESTRICT” apparaîtra à l'écran.
• Il se peut que ce système ne puisse pas lire les données de certains appareils de stockage de masse USB ; en outre, il ne prend pas en charge le DRM (Digital Rights Management).
• Les fichiers MP3/WMA qui ne peuvent pas être lus seront omis. Cela provient des processus et conditions utilisés lors de leur enregistrement.
• Cet appareil peut lire les fichiers MP3/WMA avec l'extension .mp3 ou .wma (qu'elle soit en majuscules ou en minuscules).
• Certains caractères ou symboles ne s'afficheront pas correctement à l'écran. Le nombre maximum de caractères pouvant s'afficher à l'écran est de 32 (sans l'extension) pour les fichiers et de 30 pour les identifiants ID3.
• Nous vous recommandons de créer chaque fichier MP3 à une fréquence d'échantillonnage de 44,1 kHz et à un débit binaire de 128 kbps. De même, créez chaque fichier WMA à une fréquence d'échantillonnage de 44,1 kHz et à un débit binaire de 96 kbps.
• L'ordre de lecture des pistes MP3/WMA peut être différent de celui choisi lors de l'enregistrement. Si un dossier ne contient aucune piste MP3/WMA, il sera ignoré.

Lecture répétée

1 REPEAT	Appuyez plusieurs fois sur la touche avant de lancer la lecture pour spécifique le mode de répétition de la façon suivante :
	→1 Répête la piste en cours.
	→ALL Répête toutes les pistes.
	→GR Répête toutes les pistes du groupe en cours.
	Annuler
2 USB MEMORY	Lancez la lecture.

Lecture aléatoire

1 RANDOM	RND apparait à l'écran avant le début de la lecture. • Pour annuler, appuyez à nouveau sur la touche.
2 USB MEMORY	La lecture démarre en ordre aléatoire. La lecture aléatoire se termine lorsque toutes les pistes ont été lues. • Pour répéter la lecture aléatoire, appuyez sur REPEAT.

Lecture à partir du PC

Cet appareil est équipé d'une borne USB AUDIO sur le panneau arrière. Vous pouvez connecter votre PC sur cette borne et écouter la musique stockée sur votre PC. Lorsque vous connectez votre PC pour la première fois, suivez la procédure ci-dessous.

Installation des pilotes USB

1	Démarrez votre PC et executez Windows® 98SE, Windows® Me, Windows® 2000 ou Windows® XP. • Si le PC était deja démouré, fermez toutes les applications en cours d'exécution.
2	Sélectionnez USB AUDIO comme source. USB AUDIO AUX • USB AUDIO peut aussi être sélectionné sur l'apparéil à l'aide de la touche FUNCTION.

Connectez l'appareil au PC à l'aide d'un câble USB (non fourni).

3

4

• Utilisez un câble "USB série prise A vers prise B".

Les pilotes USB sont installés automatiquement.

REMARQUE

• Réglez toujours le volume au minimum lorsque vous connectez ou déconnectez l'autre matériel.

Pour écouter la musique stockée sur votre PC

Reportez-vous aux manuels fournis avec l'application de lecture de médias installée sur le PC.

• Microsoft®, Windows® 98SE, Windows® Me, Windows® 2000 et Windows® XP sont des marques déposées de Microsoft Corporation.

REMARQUES

• Vous ne pouvez envoyer aucun signal ou donnée de cet appareil à votre PC.
• N'éteignez PAS l'appareil et ne débranchez PAS le câble USB lors de l'installation des pilotes, ni pendant les quelques secondes qui suivent la détection du récepteur par votre PC.
• Utilisez un câble USB pleine vitesse (version 1.1).

Nous recommandons une longueur de câble inférieure à 2 mètres (environ).

• Si votre PC ne reconnaît pas l'appareil, débranchez le câble USB et rebranchez-le. S'il ne fonctionne toujours pas, redémarrez Windows.
• Les pilotes installés ne peuvent être reconnus que lorsque le câble USB est connecté entre l'appareil et votre PC.
• Il se peut que les sons ne soient pas produits correctement (interruptions ou dégradation) en raison des réglages et des spécifications de votre PC.

Lecture à partir d'autre matériel

Pour connecter d'autre matériel

À l'aide d'un cordon stéréo avec mini-fiche (non fourni), vous pouvez connecter un autre type de matériel (lecteur audio numérique, téléviseur, etc.) avec des prises jack audio analogiques.

Cordon stéréo avec mini-fiche (non fourni)

• Reportez-vous aux manuels fournis avec l'autre matériel.

REMARQUE

• Réglez toujours le volume au minimum lorsque vous connectez ou déconnectez l'autre matériel.

Pour sélectionner un autre matériel comme source

USB/AUX

Sélectionnez AUX comme source.

• AUX peut aussi être sélectionné sur l'appareil à l'aide de la touche FUNCTION.

Pour régler le niveau d'entrée du son à partir d'un autre matériel

Si le signal entrant est trop faible ou trop fort, vous pouvez régler le niveau d'entrée du son à partir du matériel connecté.

1

Sélectionnez AUX comme source.

2

Maintenez la touche enfoncée jusqu'à ce que l'indicateur apparaisse à l'écran. Maintenez ensuite la touche enfoncée jusqu'à ce que le réglage change.

NIVEAU 1 :

Niveau d'entrée réduit. Convient au matériel disposant d'un niveau de sortie élevé (lecteur de DVD, etc.).

NIVEAU 2 :

Niveau d'entrée normal (réglage d'usine). Convient au matériel disposant d'un niveau de sortie peu élevé (appareil audio portable, etc.).

Dépannage

En cas de problème avec votre appareil, consultez cette liste afin de trouver une éventuelle solution, avant d'appeler le service après-vente.

Problèmes de type générique :

Impossible d'allumer l'appareil.

La prise de courant n'est pas enfoncée à fond. Enfoncez-la à fond.

Les réglages sont brusquement annulés avant que vous ayez terminé.

=> Vous disposez d'un délai limité pour terminer les réglages. Répétez la procédure.

Fonctionnement désactivé.

Il se peut que le microprocesseur intégré ne fonctionne pas correctement suite à des interférences électriques externes. Débranchez le cordon d'alimentation CA et rebranchez-le.

Impossible d'utiliser l'appareil à partir de la télécommande.

Un obstacle se trouve entre la télécommande et le capteur de commande à distance du système. Dirigez-la vers le capteur de commande à distance du panneau avant. Les signaux n'arrivent pas jusqu'au capteur de commande à distance. Approchez-vous de l'appareil. Les piles sont déchargées.

Aucun son ne sort des enceintes.

Les branchements des enceintes sont incorrects ou détachés (P.5). Un casque est connecté (P.7).

Le son provenant du PC connecté avec un câble USB est parasité (P.17).

Le PC est soumis à une charge excessive en raison de l'utilisation d'autres applications. Fermez les applications que vous n'utilisez pas. Le PC est connecté par l'intermédiaire d'un hub USB. Connectez le PC directement à l'appareil à l'aide d'un câble USB.

Utilisation d'un iPod/appareil de stockage de masse USB :

L'iPod ne lit pas les données, alors que l'écran indique CONNECT.

La batterie est déchargée. Laissez l'iPod branché pendant plus de dix minutes environ.

Utilisation de la minuterie :

La minuterie de réveil ne fonctionne pas.

L'appareil a été mis en marche au moment de l'heure de déclenchement de la minuterie. La minuterie ne se met en marche que lorsque l'appareil est arrêté. Il se peut qu'il y ait eu une panne de courant. Réglez tout d'abord l'horloge, puis la minuterie.

Spécifications

Amplificateur

Puissance de sortie

Enceinte principale

10 W par voie, min. RMS, pour 6 Ω d'impédance à 1 kHz, avec une distorsion harmonique totale ne dépassant pas 10 % (IEC268-3)

Subwoofer

30 W, min. RMS, pour 8 Ω d'impédance à 100 Hz, avec une distorsion harmonique totale ne dépassant pas 10 % (IEC268-3)

Bornes

Sensibilité d'entrée/Impédance (1 kHz)

AUX IN

LEVEL1 500 mV / 47 kΩ

LEVEL2 125 mV / 47 kΩ

USB AUDIO

Ver. 1.1

USB MEMORY

Ver. 1.1

Appareil compatible

Stockage de masse

Système de fichiers compatible

FAT16, FAT32

Alimentation bus iPod

Max. 5 V / 500 mA

Types d'iPod compatibles

Voir page 13

Alimentation bus

Max. 5 V / 500 mA

Bornes d'enceintes

Enceinte principale 6 Ω - 16 Ω, Subwoofer 8 Ω - 16 Ω

PHONES

32 Ω - 1 kΩ, sortie de 15 mW / voie pour 32 Ω

Appareil

Dimensions

90 mm × 96 mm × 137 mm (L/H/P)

Poids

Environ 0,5 kg

Caractéristiques des enceintes

Enceinte principale SP-NXPS1F (chaque enceinte)

Type

Bass-reflex à gamme de fréquences étendue

Haut-parleur

Cône de 7,5 cm × 1

Puissance

10 W

Impédance

6 Ω

Plage de fréquences

150 Hz - 20 kHz

Niveau sonore

83 dB/W·m

Dimensions

90 mm × 96 mm × 90 mm (L/H/P)

Poids

Environ 0,63 kg

Subwoofer SP-NXPS1W

Type

Bass Reflex

Haut-parleur

Cône de 16 cm × 1

Puissance

30 W

Impédance

8 Ω

Plage de fréquences

35 Hz - 150 Hz

Niveau sonore

80 dB/W·m

Dimensions

221 mm × 221 mm × 222 mm (L / H / P)

Poids

Environ 3,5 kg

Accessoires

Voir page 3

Spécifications d'alimentation

NX-PS1 (système)

Alimentation requise

AC 110 V-240 V ~ 50 Hz/60 Hz

Adaptateur CA (AA-R2401)

ENTRÉE

AC 110 V-240 V

50 Hz / 60 Hz, 1,5 A

SORTIE

CC 23 V = 2,5 A, 57,5 VA

CA-NXPS1 (unité principale)

Alimentation requise

CC IN 23 V = 2,5 A

La conception et les spécifications sont sujettes à modifications sans avis préalable.
