Tipo di prodotto	Casse Bluetooth con dock per iPod e USB
Marca	JVC
Modello	NX-PS1E
Dimensioni dell'unità principale (L x A x P)	90 mm x 96 mm x 137 mm
Peso dell'unità principale	0,5 kg
Dimensioni dei diffusori principali (L x A x P)	90 mm x 96 mm x 90 mm ciascuno
Peso dei diffusori principali	0,63 kg ciascuno
Dimensioni del subwoofer (L x A x P)	221 mm x 221 mm x 222 mm
Peso del subwoofer	3,5 kg
Alimentazione	AC 110-240 V, 50/60 Hz tramite adattatore di rete AA-R2401 (uscita CC 23 V, 2,5 A)
Potenza di uscita (diffusore principale)	10 W per canale (RMS, 6 Ω, 1 kHz, distorsione < 10%)
Potenza di uscita (subwoofer)	30 W (RMS, 8 Ω, 100 Hz, distorsione < 10%)
Fonti compatibili	iPod, USB (memoria di massa), PC (USB Audio), AUX (ingresso linea)
Formati audio supportati (USB)	MP3, WMA (FAT16/FAT32)
Funzioni principali	Riproduzione iPod/USB/PC, sveglia, timer di spegnimento, equalizzatore (Rock, Pop, Jazz, Classica, Flat), regolazione acuti/gravi, funzione muto
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici. Non esporre all'umidità.
Sicurezza	Non ostruire le aperture di ventilazione. Utilizzare solo l'adattatore fornito. Scollegare in caso di temporale o inutilizzo prolungato. Non aprire l'involucro.
Pezzi di ricambio e riparabilità	L'apparecchio non contiene parti riparabili dall'utente. Contattare il rivenditore per qualsiasi riparazione.
Informazioni generali	Conforme alle direttive europee. Produttore: Victor Company of Japan, Ltd. Rappresentante UE: JVC Technology Centre Europe GmbH, Germania.

Domande frequenti - NX-PS1E JVC

Come collegare il mio iPod al diffusore?

Collegare l'iPod all'apparechio utilizzando il cavo fornito (cavo di connessione iPod Audio). Assicurarsi che l'apparecchio sia spento durante la connessione. Posizionare l'iPod sul supporto fornito se necessario. Utilizzare il tasto FUNCTION o USB/MEMORY/IN sul telecomando per selezionare la sorgente iPod.

Cosa fare se il telecomando non funziona?

Verificare che non ci siano ostacoli tra il telecomando e il sensore dell'apparecchio. Puntare il telecomando verso il pannello frontale. Se le batterie sono scariche, sostituire la pila a bottone CR2025 rispettando le polarità.

Come impostare l'orologio?

Premere più volte il tasto CLOCK/TIMER finché non appare 'Clock Adjust'. Utilizzare i tasti < o > (o SET) per impostare le ore e poi i minuti. Confermare con SET.

Come usare il timer di sveglia?

Assicurarsi prima che l'orologio sia impostato. Collegare una sorgente (iPod, USB, AUX). Premere due volte CLOCK/TIMER per accedere alle impostazioni del timer. Utilizzare i tasti per impostare l'ora di inizio e fine, la sorgente e il volume. Confermare con SET. L'apparecchio deve essere in standby affinché il timer funzioni.

Posso collegare un disco rigido esterno USB?

Sì, l'apparecchio supporta i dispositivi di memoria di massa USB (memoria flash, DAP) con una potenza nominale superiore a 5V/500mA. Collegare il dispositivo direttamente al terminale USB MEMORY. I file MP3/WMA vengono riprodotti. I dischi rigidi che richiedono alimentazione esterna potrebbero non funzionare.

Perché non esce alcun suono dai diffusori?

Verificare i collegamenti dei diffusori (rispetto delle polarità). Assicurarsi che non ci siano cuffie collegate. Se si utilizza un PC tramite USB, chiudere le altre applicazioni per ridurre il carico. Controllare che il volume non sia al minimo o in modalità muto.

Come ridurre la luminosità del display?

In modalità acceso, premere il tasto DIMMER/ECO. Appare 'DIMMER ON' per attenuare il display. Per la modalità eco (display spento), premere lo stesso tasto quando l'apparecchio è in standby: appare 'ECO ON'.

Come resettare l'apparecchio in caso di malfunzionamento?

Scollegare il cavo di alimentazione CA dalla presa elettrica, quindi ricollegarlo dopo alcuni secondi. Ciò resetta il microprocessore in caso di blocco dovuto a interferenze elettriche.

Quali formati e bitrate MP3/WMA sono supportati?

L'apparecchio riproduce file MP3 (estensione .mp3) e WMA (.wma). Si consiglia di utilizzare una frequenza di campionamento di 44,1 kHz con un bitrate di 128 kbps per MP3 e 96 kbps per WMA. I file protetti da DRM non vengono riprodotti.

Come pulire il diffusore?

Usare un panno asciutto e morbido per pulire la superficie. Non utilizzare solventi, prodotti chimici o panni umidi. Evitare di pulire le aperture di ventilazione con oggetti appuntiti.

MANUALE UTENTE NX-PS1E JVC

Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione dalla presa a muro (tutte le spie e le indicazioni si spegneranno). Quando si installa l'apparecchio, si raccomanda di garantire un facile accesso alla spina. Il tasto O/I STANDBY/ON, in qualsiasi posizione, non consente di disconnettere l'unità dall'alimentazione.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne.

L'accensione può essere controllata anche dal telecomando.

Per ridurre il rischio di shock elettrici, incendi, ecc...

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti, ecc., in quanto si impedirebbe al calore di fuoriuscire. Non collocare fiamme libere (es. candele accese) sull'apparecchio. - Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia. Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi, ecc.).

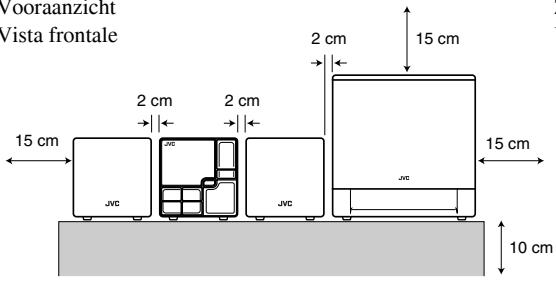

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocare le apparecchiature nel modo seguente:

1 Parte anteriore:

Nessun ostacolo e spazio libero.

2 Lati/Parte superiore/Retro:

Lasciare libere le zone indicate delle dimensioni di seguito.

3 Base:

Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un supporto alto almeno 10 cm.

Vista frontale

Vista frontale

Vista frontale

Vista frontale

Vista laterale

Vista laterale

Vista laterale

Vista laterale

[Unione Europea]

Nota:

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

ITALIANO

[Unione Europea]

Attenzione:

Questo simbolo è valido solo nell'Unione Europea.

Questo simbolo indica che l'apparecchiatura elettrica ed elettronica a cui è relativo non deve essere smaltita tra i rifiuti domestici generici alla fine della sua vita utile. Il prodotto, invece, va portato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recupero e il riciclaggio corretti, in conformità alle proprie normative nazionali.

Mediante lo smaltimento corretto di questo prodotto, si contribuisce a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il riciclaggio di questo prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Per gli utenti aziendali)

Qualora si decida di smaltire questo prodotto, visitare il sito web www.lyc-europe.com per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Qualora si desideri smaltire questo prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi del proprio paese relative al trattamento delle apparecchiature elettriche ed elettroniche obsolete.

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo della Victor Company of Japan, Limited è:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Germania

Sommario

Introduzione 2

Operazioni preliminari 3

Collegamento 5

Operazioni principali 7

Impianto 7

Telecomando 9

Impostazione dell'orologio e del timer giornaliero 11

Impostazione dell'orologio 11

Impostazione del timer giornaliero 11

Riproduzione da iPod 13

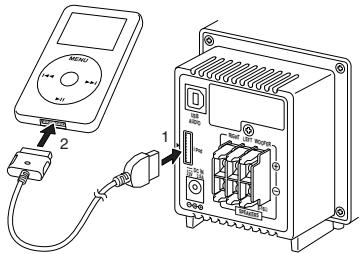

Collegamento di iPod 13

Operazioni principali 14

Riproduzione da un dispositivo di archiviazione

USB 15

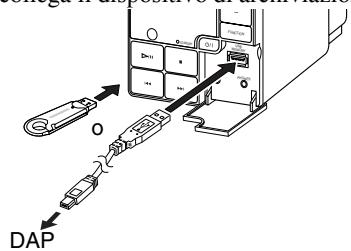

Collegamento del dispositivo di archivazione USB 15

Operazioni principali 15

Riproduzione da PC 17

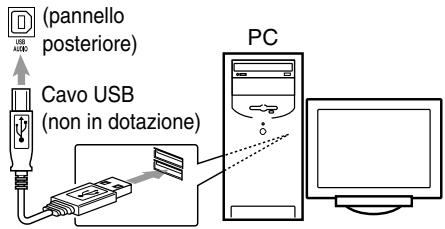

Installazione dei driver USB 17

Riproduzione audio da computer 18

Riproduzione da altre apparecchiature 19

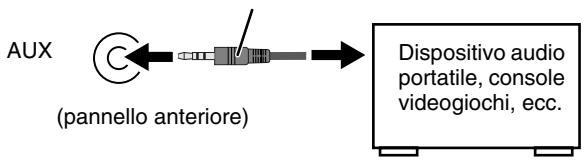

Collegamento di altre apparecchiature 19

Risoluzione dei problemi 20

Caratteristiche tecniche 21

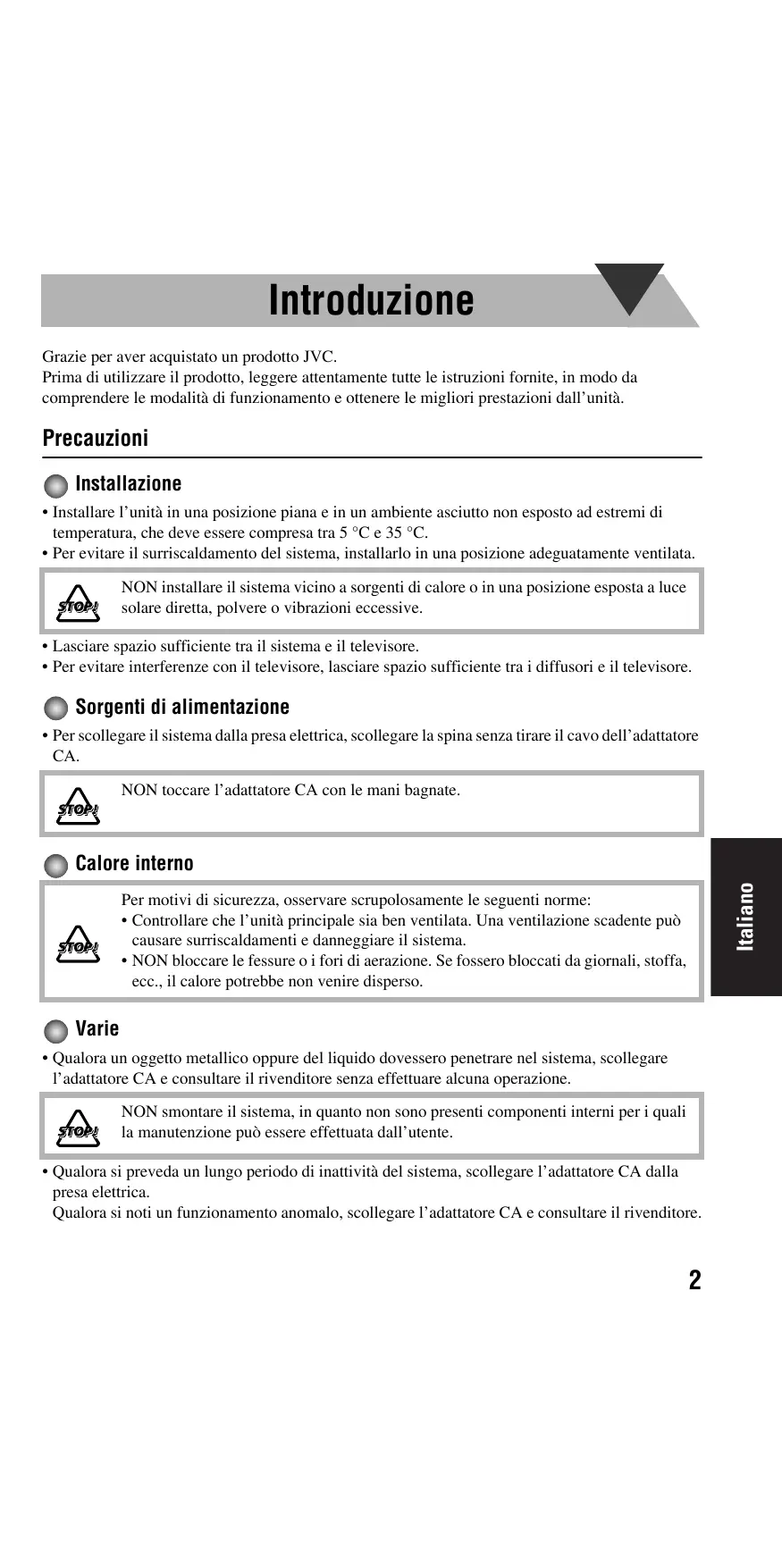

Introduzione

Grazie per aver acquistato un prodotto JVC.

Prima di utilizzare il prodotto, leggere attentamente tutte le istruzioni fornite, in modo da comprendere le modalità di funzionamento e ottenere le migliori prestazioni dall'unità.

Precauzioni

Installazione

• Installare l'unità in una posizione piana e in un ambiente asciutto, non esposta a estremi di temperatura, che deve essere compresa tra 5°C e 35°C.
• Per evitare il surriscaldamento del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Lasciare spazio sufficiente tra il sistema e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra i diffusori e il televisore.

Sorgenti di alimentazione

• Per scollegare il sistema dalla presa elettrica, scollegare la spina senza tirare il cavo dell'adattatore CA.

NON toccare l'adattatore CA con le mani bagnate.

Calore interno

Per motivi di sicurezza, osservare scrupolosamente le seguenti norme:

• Controllare che l'unità principale sia ben ventilata. Una ventilazione scadente può causare surriscaldamenti e danneggiare il sistema.
• NON bloccare le fessure o i fori di aerazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non venire disperso.

Varie

• Qualora un oggetto metallico oppure del liquido dovessero penetrare nel sistema, scollegare l'adattatore CA e consultare il rivenditore senza effettuare alcuna operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione può essere effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del sistema, scollegare l'adattatore CA dalla presa elettrica. Qualora si noti un funzionamento anomalo, scollegare l'adattatore CA e consultare il rivenditore.

Operazioni preliminari

Accessori in dotazione

Dopo l'apertura della confezione, verificare che siano presenti tutti i seguenti elementi. Il numero tra parentesi indica la quantità di pezzi in dotazione.

Telecomando (1) - Batteria a bottone al litio CR2025 (1) (la batteria è installata dal produttore) Cavi da 1,5 m per diffusori (2) Cavo da 2,5 m per diffusore (1) Cavo di alimentazione CA (1) - Adattatore CA (AA-R2401) (1) - Cavo (audio) per connessione a iPod (1) Supporto per iPod (1)

In caso di elementi mancanti, contattare immediatamente il rivenditore.

AVVERTENZA:

Per evitare rischi di incendi e danni.

• Non usare adattatori CA diversi da quello fornito con l'unità.
• Non usare l'adattatore CA in dotazione per altre apparecchiature.

Preparazione del telecomando

Quando si usa per la prima volta il telecomando, rimuovere il foglio di protezione.

Sostituzione della batteria del telecomando

Inserire la batteria nel telecomando abbinando la polarità (+ e -) in modo corretto.

Batteria a bottone al litio

(codice prodotto: CR2025)

(lato posteriore)

Attenzione

• Conservare la batteria fuori dalla portata dei bambini. Qualora un bambino dovesse ingerire accidentalmente la batteria, rivolgersi immediatamente a un medico.
• Non ricaricare o smontare la batteria né esporla al rischio di cortocircuito o surriscaldamento; non gettare la batteria nel fuoco. Ciò può causare il surriscaldamento, la rottura o l'incendio della batteria.
• Non tenere la batteria insieme ad altri oggetti metallici. Ciò può causare il surriscaldamento, la rottura o l'incendio della batteria.
• Quando si getta via o si ripone la batteria, isolarla con del nastro adesivo; in caso contrario, potrebbe verificarsi il surriscaldamento, la rottura o l'incendio della batteria.
• Non forare la batteria con pinzette o altri oggetti analoghi. Ciò può causare il surriscaldamento, la rottura o l'incendio della batteria.
• Smaltire la batteria in modo appropriato secondo quanto disposto dalle normative nazionali o locali.

AVVERTENZA:

Pericolo di esplosione in caso di sostituzione errata della batteria.

Sostituire solo con una batteria di tipo uguale o equivalente.

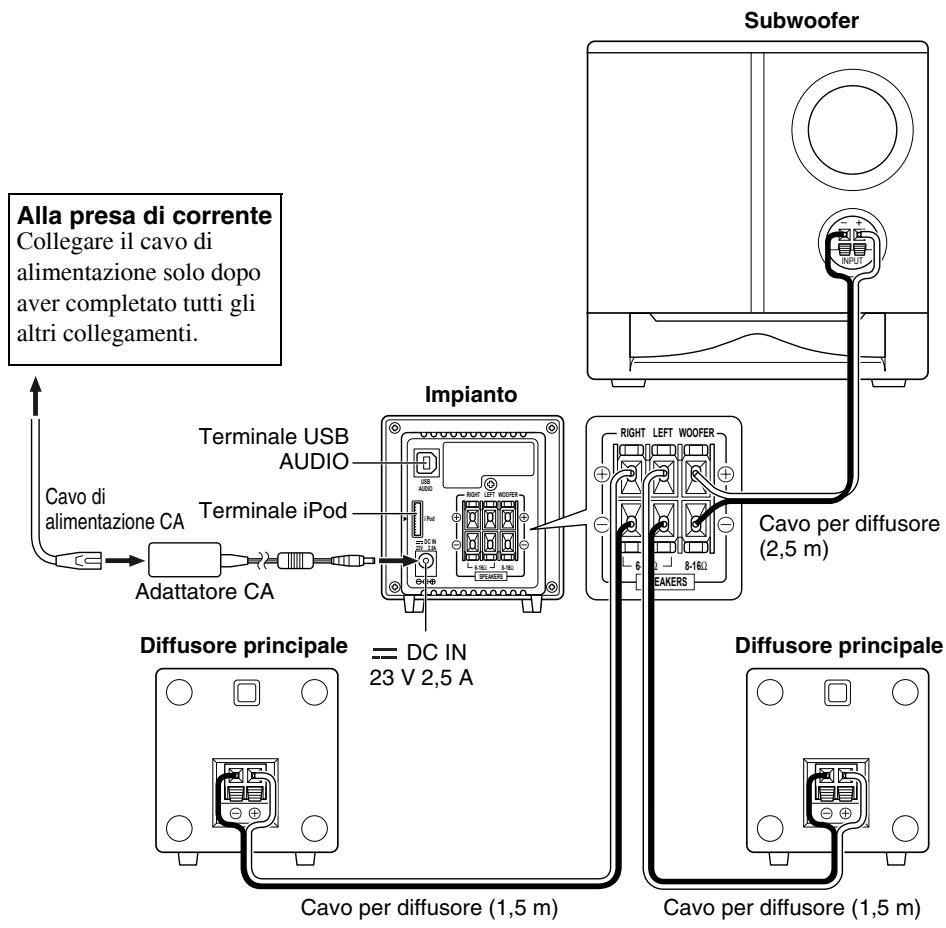

Collegamento

Collegare il cavo di alimentazione CA solo dopo aver eseguito tutti gli altri collegamenti.

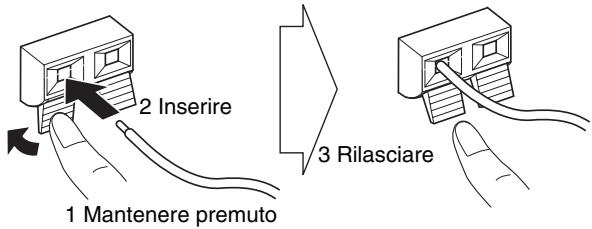

Collegamento dei cavi per i diffusori

Accertarsi che l'unità, i diffusori principali e il subwoofer siano collegati correttamente e saldamente.

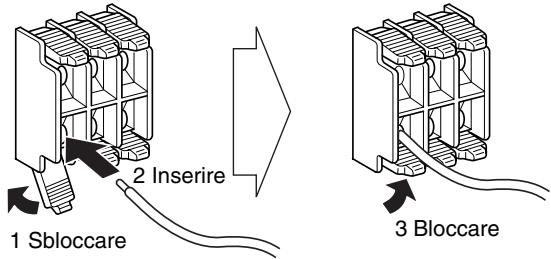

Quando si collegano i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: collegare il cavo bianco a (+) e il cavo bianco con striscia nera a (-).

NOTE

• NON collegare più di un diffusore a ciascun terminale.
• Il conduttore dei cavi dei diffusori NON deve venire a contatto con le parti metalliche del sistema.

Es. Diffusore Es. Impianto

Operazioni principali

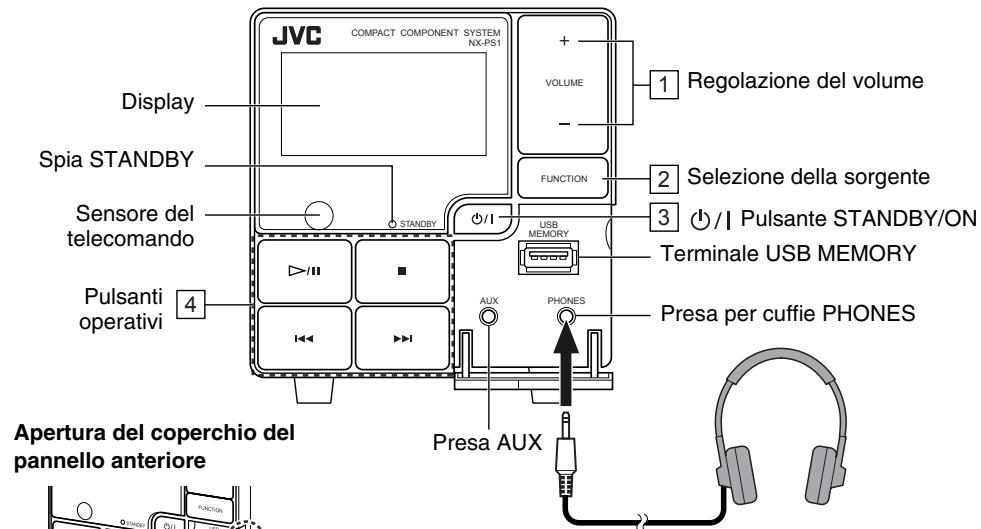

Impianto

Uso delle cuffie

Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

• Il collegamento delle cuffie disattiva i diffusori.

Utilizzo dell'impianto

Pulsanti	Funzioni
1 + volume -	Regolazione del livello del volume: VOLUME MIN / da 1 a 29 / VOLUME MAX.
2 FUNCTION	Selezione della sorgente. iPod → USB MEMORY AUX → USB AUDIO → Vedere “Riproroduzione da iPod” (paglia 13). Vedere “Riproroduzione da un dispositivo di archivazione USB” (paglia 15). Vedere “Riproroduzione da PC” (paglia 17). Vedere “Riproroduzione da altre apparecchiature” (paglia 19).
3 δ/1	Accensione o spegnimento (standby) dell'unità.
4	Riproroduzione della musica. Vedere “Riproroduzione da iPod” (paglia 13). Vedere “Riproroduzione da un dispositivo di archivazione USB” (paglia 15).

Informazioni visualizzate sul display

RND 一 1 FLAT 一 SLEEP

VOLUME 01

iPod

CONNECT

Quando si seleziona iPod / USB AUDIO:

Livello del volume

Nome della sorgente

Stato corrente ⇔ Orologio

Quando si seleziona USB MEMORY:

Tempo di riproduzione trascorso

Numero del brano corrente

Numero del gruppo corrente

Informazioni sul file ⇔ Orologio

Quando si seleziona AUX:

Livello del volume

Nome della sorgente

Nessuna informazione ⇔ Orologio

Simboli	Descrizione
RND	Si illumina quando in modalità USB Memory viene attivata la modalità di Riproduzione casuale. (pagina 17)
☐1/ ☐ALL/ ☐GR	Si illumina quando in modalità USB Memory viene attivata la modalità di Ripetizione dei brani. (pagina 17)
FLAT/ROCK/POP/JAZZ/ CLAS (CLASSICA)	Visualizza l'impostazione di equalizzazione (EQ) selezionata. (pagina 10)
	Si illumina quando viene collegato un dispositivo di archiviazione USB e viene selezionata la modalità USB MEMORY.
SLEEP	Si illumina quando è attivo lo Sleep Timer (timer di autospegnimento). (pagina 10)
☐	Si illumina quando viene impostata la funzione Timer giornaliero. (pagina 11)

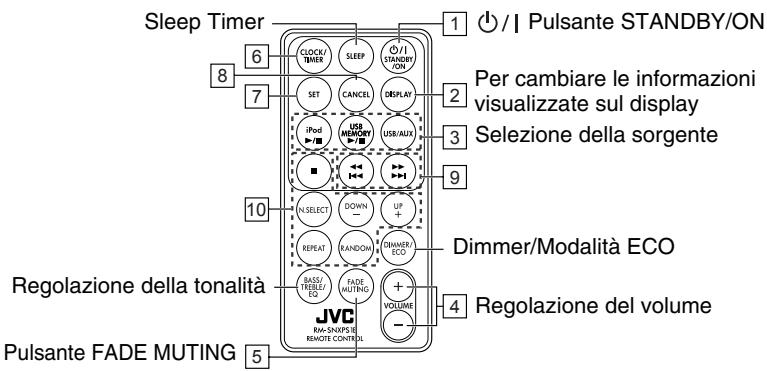

Telecomando

Funzionamento tramite telecomando

Pulsanti	Funzioni
1 ①/1 STANDBY ON	Accensione o spegnimento (standby) dell'unità
2 DISPLAY	Per cancellare le informazioni visualizzate sul display. Modalità USB MEMORY: Orologio ⇌ Informazioni sul file Altre modalità: Orologio ⇌ Informazioni sulla sorgente
3 ①/3 USB MEMORY /3 USB/AUX	Attivazione di iPod come sorgente. Vedere "Riproduzione da iPod" (pagina 13). Attivazione di USB MEMORY come sorgente. Vedere "Riproduzione da un dispositivo di archivazione USB" (pagina 15). Attivazione di USB AUDIO o AUX come sorgente. Vedere "Riproduzione da PC" (pagina 17). Vedere "Riproduzione da altre apparettiature" (pagina 19).
4 + VOLUME -	Regolazione del livello del volume: VOLUME MIN / da 1 a 29 / VOLUME MAX.
5 FADE MUTING	Esclusione immediata del volume. Per ripristinare il volume, premere nuovamente il tasto o regolare il livello del volume.

Varie

Pulsanti	Pagine di riferimento
6 CLOCK/TIMER	Impostazione CLOCK/TIMER (pagina 11)
7 SET	Impostazione CLOCK/TIMER (pagina 11)USB MEMORY (pagina 15)AUX (pagina 19)
8 CANCEL	Impostazione CLOCK/TIMER (pagina 11)USB MEMORY (pagina 15)

Pulsanti	Pagine di riferimento
9	Impostazione CLOCK/ TIMER (pagea 11) iPod (pagea 13) USB MEMORY (pagea 15)
10	USB MEMORY (pagea 15)

Riduzione dell'intensità luminosa del display — DIMMER

Premere il tasto DIMMER/ECO quando il sistema è acceso. Viene visualizzata l'indicazione "DIMMER ON".

• Per annullare la funzione, premere nuovamente DIMMER/ECO. Viene visualizzata l'indicazione "DIMMER OFF".

Impostazione della modalità ECO.

In modalità ECO, il display si spegne in modo da risparmiare energia.

Premere il tasto DIMMER/ECO quando il sistema è spento. Il display visualizza l'indicazione "ECO ON", poi si spegne.

• Per annullare la funzione, premere nuovamente DIMMER/ECO.

Viene visualizzata nuovamente l'indicazione "ECO OFF" e quando appare l'orologio.

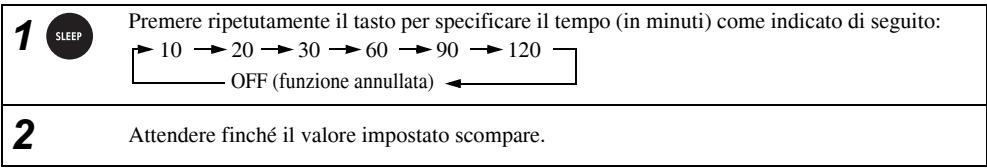

Spegnimento del sistema dopo un determinato intervallo di tempo — Sleep Timer

• Per controllare il tempo residuo prima dello spegnimento, premere una volta il tasto SLEEP. Premendo più volte il tasto, è possibile cancellare il tempo di spegnimento

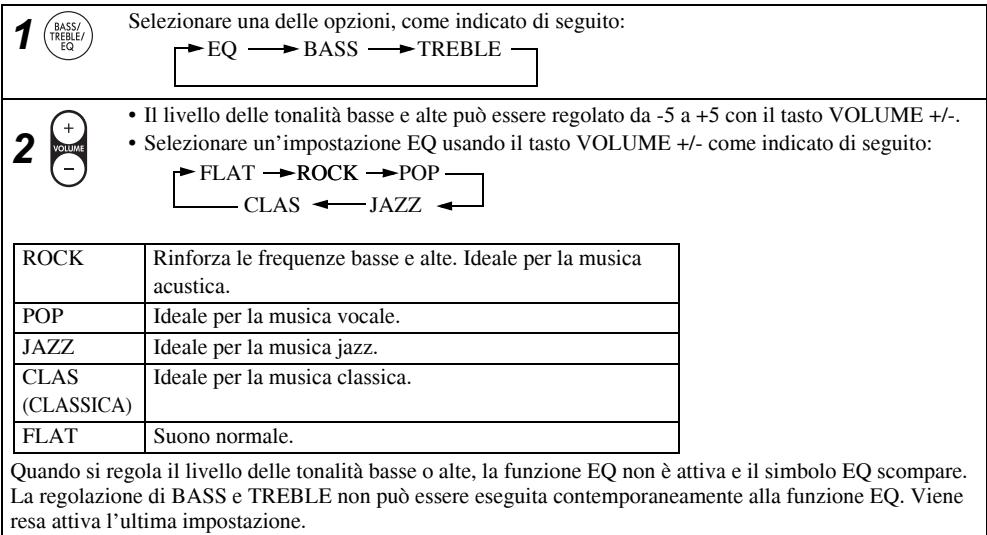

Regolazione della tonalità

Impostazione dell'orologio e del timer giornaliero

Impostazione dell'orologio

1 CLOCK TIME

Attivare la modalità di impostazione dell'orologio (viete visualizzata l'indicazione “Clock Adjust”). → La cifra delle ore lampeggia sul display. · Se l'orologio è più stato impostato in precedenza, premere ripetutamente il pulsante finché non viene visualizzata l'indicazione “Clock Adjust”. → Impostazioni attuali timer → Impostazione timer → Clock Adjust Annullato Se l'orologio non è ancora stato regolato, la voce “Clock Adjust” appeare per prima.

2 o SET

1 Regolare l'ora. → Le cifre dei minuti lampeggiano sul display. 2 Regolare i minuti. → L'orologio incorpore inizio a funzionare.

• Per tornare al punto precedente, premere CANCEL.
• In caso di caduta di tensione, l'orologio perde le impostazioni e viene riportato alle ore "0:00". È necessario impostare nuovamente l'orario.

Impostazione del timer giornaliero

Per utilizzare il timer giornaliero è necessario prima impostare l'orologio incorporato. Grazie al timer giornaliero, è possibile svegliarsi ascoltando la propria musica preferita. L'iPod, il dispositivo di archiviazione USB o eventuali altre apparecchiature devono essere collegate all'unità prima di eseguire questa operazione. (pagina 13, 15, 19)

1 CLOCK/TIMER (Premere due volte)	Selezionare la modalità di impostazione del timer. → Impostazioni attuali timer → Impostazione timer → Annullato → Clock Adjust →
2	1 Impostare l'ora e i minuti relativi all'orario di attivazione del timer giornaliero. 2 Impostare l'ora e i minuti relativi all'orario di spegnimento del timer giornaliero. · L'orario di attivazione e di spegnimento del timer giornaliero non possono essere uguali. 3 Selezionare la sorgente di riproduzione: “iPod,” “USB MEMORY” o “AUX.” · Se è stata selezionata l'opzione “USB MEMORY”, selezionare il numero del gruppo (GROUP) (da “001” a “500” e “---”), quando selezionare il numero del brano (TRACK) (da “001” a “999” e “---”). Selezionando “---,” viene impostato il primo brano del primo gruppo (TRACK1 - GROUP1). 4 Selezionare il livello del volume (“VOLUME MIN / da 1 a 29 / VOLUME MAX”). → Viene visualizzata brevamente l’indicazione “SET OK”, seguita dalle informazioni relative alle impostazioni, quando sul display appeare l’icona ↦.
3	Spagnere (porre in standby) il sistema.

• Per uscire dall'impostazione del timer, premere CLOCK/TIMER secondo necessità.
• Per correggere errori di impostazione, premere CANCEL. Sarà possibile tornare al passaggio precedente.

Disattivazione del timer giornaliero

1 CLOCK TIME	Selezionare la modalità di impostazione corrente del timer.
2 CANCEL	→ L'icona scompare.

Riattivazione del timer (Attivazione di un'impostazione del timer effettuata in precedenza)

1 CLOCK TIMER	Selezionare la modalità di impostazione corrente del timer.
2 SET	→ Sul display appeare l'icona ⊙ .

Riproduzione da iPod

Il sistema è dotato di un terminale per iPod, situato sul pannello posteriore. È possibile collegare un iPod a quel terminale per ascoltare i brani audio in esso contenuti.

Tipi di iPod compatibili:

iPod nano 1G/2G/4G

iPod mini

iPod (quarta generazione) 20G/40G

iPod photo (quarta generazione) 20G/30G/40G/60G

iPod video (quinta generazione) 30G/60G

Se l'iPod non viene riprodotto correttamente, aggiornare il software dell'iPod alla versione più recente.

• Per informazioni relative all'aggiornamento dell'iPod, visitare il sito Web Apple http://www.apple.com.

iPod è un marchio registrato di Apple Computer, Inc., registrato negli Stati Uniti e in altri Paesi.

Collegamento di iPod

Collegare iPod al sistema mediante il cavo in dotazione.

Accertarsi che il sistema sia spento quando si esegue il collegamento.

Collegare il terminale dell'iPod e il connettore con le frecce rivolte una verso l'altra.

L'iPod può essere collocato sull'apposito supporto.

Quando si scollega iPod, accertarsi che il sistema sia spento.

Per rimuovere il connettore dall'iPod, premere i pulsanti laterali ed estrarre il connettore.

Operazioni principali

Pulsante		Funzione
Sull'impiano	Sul telecomando
		Avvio della riproduzione / Pausa Premere e mantenere premuto: iPod in modalità sleep
		Per avanzare tra i brani Premere eostenere premuto: ricerca veloce in avanti
		Per tornare indietro tra i brani Premere eostenere premuto: ricerca veloce all'indietro (premere il pulsante durante la riproduzione per tornare all'inizio del brano.)

NOTE

• La batteria dell'iPod viene ricaricata quando il sistema è acceso o in modalità standby (salvo che non sia attiva la modalità ECO). Per la ricarica della batteria, consultare il manuale di istruzioni dell'iPod.
• Se si collega un iPod al terminale iPod e un dispositivo di archiviazione USB al terminale USB MEMORY, il sistema potrebbe subire un sovraccarico.
• Quando si riproducono sorgenti audio con livelli di registrazione elevati, il suono può risultare distorto. In caso di distorsione, si consiglia di disattivare l'equalizzatore dell'iPod. Per informazioni relative al funzionamento di iPod, consultare il relativo manuale di istruzioni.
• JVC non è responsabile di eventuali perdite di dati o danni all'iPod causati dall'utilizzo del sistema.
• Quando si collega l'iPod al cavo, accertarsi di inserire completamente il cavo.
• Non trasportare il sistema quando ad esso è collegato un iPod. Il connettore potrebbe danneggiarsi o iPod potrebbe cadere.
• Non toccare né sottoporre a urti diretti i piedini del terminale dell'iPod o del connettore. Il connettore potrebbe subire danni.
• Scollegare l'iPod dal cavo se non lo si utilizza.
• Prima di collegare o scollegare altre apparecchiature, portare sempre il volume al livello minimo.

Riproduzione da un dispositivo di archiviazione USB

Il sistema è dotato di un terminale USB MEMORY sul pannello anteriore. È possibile collegare al sistema un dispositivo di archiviazione USB (ad esempio una memoria flash USB), un lettore audio digitale (DAP), ecc.

Il sistema non è in grado di riconoscere i dispositivi di archiviazione USB il cui assorbimento è superiore a 5V / 500mA .

Collegamento del dispositivo di archiviazione USB

Quando si collega il dispositivo di archiviazione USB, fare riferimento anche al relativo manuale.

• Quando si scollega il dispositivo di archiviazione USB, accertarsi che il sistema sia in condizione di arresto.

Operazioni principali

Pulsante		Funzione
Sull'impiano	Sul telecomando
		Avvio della riproduzione / Pausa
		Interruzione della riproduzione
		Per avanzare tra i brani Premere e mantenere premuto: ricerca veloce in avanti
		Per tornare indietro tra i brani. Premere eostenere premuto: ricerca veloce all'inizio del brano.)

Riproduzione MP3/WMA

1

NSELECT

Impostare la modalità di selezione dei numeri.

2

GIÙ

0

Inserire il numero del gruppo, quindi il numero del brano.

3 USBE (MEMORY)

Avviare la riproduzione.

• Per uscire alla modalità di selezione dei numeri, premere CANCEL.

NOTE

• Non è possibile inviare dati dal sistema al dispositivo di archiviazione USB.
• Prima di collegare o scollegare altre apparecchiature, portare sempre il volume al livello minimo.
• Collegare il dispositivo di archiviazione USB direttamente al sistema. L'uso di un hub USB può causare problemi di funzionamento.
• Non è possibile riprodurre con questa unità brani codificati o cifrati mediante tecniche particolari.
• La batteria del dispositivo di archiviazione USB viene ricaricata quando il sistema è acceso o in modalità standby (salvo che non sia attiva la modalità ECO).
• Il terminale USB MEMORY non può essere utilizzato per riprodurre i brani da iPod. Se si collega un iPod al terminale USB MEMORY quando USB MEMORY è selezionato come sorgente, sul display viene visualizzata l'indicazione "RESTRICT".
• Il sistema potrebbe non riprodurre i brani contenuti su determinati dispositivi di archiviazione USB e non supporta la tecnologia DRM (Digital Rights Management).
• I file MP3/WMA di cui non è possibile la riproduzione vengono ignorati.

Ciò è dovuto al loro processo di registrazione e alle condizioni di registrazione.

• Il sistema consente la riproduzione di file MP3/WMA con estensione .mp3 o .wma (indipendentemente dall'utilizzo di lettere maiuscole o minuscole).
• Alcuni caratteri o simboli non vengono visualizzati correttamente sul display.

Il numero massimo di caratteri visualizzato sul display è 32 (esclusa l'estensione) per i file e 30 per il tag ID3.

• Per la creazione di file MP3, si consiglia di utilizzare una frequenza di campionamento di 44,1 kHz e una velocità di bit di 128 kbps. Allo stesso modo, per i file WMA si consiglia una frequenza di campionamento di 44,1 kHz e una velocità di bit di 96 kbps.
• L'ordine di riproduzione dei brani MP3/WMA può differire da quello utilizzato per la registrazione. Se una cartella non contiene brani MP3/WMA, verrà ignorata.

Ripetizione della riproduzione

1 REPEAT	Premere ripetutamente il tasto prima di avviare la riproduzione per specificare la modalità di ripetizione come indicato di seguito:
	RIPETIZIONELbrano corrente.
	RIPETIZIDiTuttitbrani.
	RIPETIZIDiTuttitbrani del gruppo corrente.
	Annullato
2 USMEMORY	Avviare la riproduzione.

Riproduzione casuale

1 RANDOM	Sul display viene visualizzata l'indicazione RND prima dell'avvio della riproduzione. • Per annullare, premere nuovamente il tasto.
2 USB MEMORY	Viene avviata la riproduzione in ordine casuale. La riproduzione casuale termina quando tutti i brani sono stati riprodotti. • Per ripetere la riproduzione casuale, premere REPEAT.

Riproduzione da PC

Il sistema è dotato di un terminale USB AUDIO, situato sul pannello posteriore. È possibile collegare un computer a questo terminale per ascoltare i brani audio in esso contenuti. Quando si collega il computer per la prima volta, procedere come segue.

Installazione dei driver USB

1	Accendere il computer e avviare Windows® 98 SE, Windows® Me, Windows® 2000 o Windows® XP. • Se il computer è accesso, chiudere tutte le applicazioni in esecuzione.
2 (USB/AUX)	Selezionare USB AUDIO come sorgente. USB AUDIO AUX • La funzione USB AUDIO può selezionataanche mediating il pulsante FUNCTION dell'unità.

Collegare il sistema al computer mediante un cavo USB (non in dotazione).

3

4 - Usare un cavo "USB con connettore da A a B".

I driver USB vengono installati automaticamente.

NOTA

• Prima di collegare o scollegare altre apparecchiature, portare sempre il volume al livello minimo.

Riproduzione audio da computer

Fare riferimento ai manuali in dotazione con il player installato sul computer.

• Microsoft®, Windows® 98SE, Windows® Me, Windows® 2000 e Windows® XP sono marchi registrati di Microsoft Corporation.

NOTE

• Non è possibile inviare segnali o dati dal sistema al computer.
• NON spegnere l'unità né scollegare il cavo USB durante l'installazione dei driver e successivamente per alcuni istanti, necessari al computer per riconoscere il ricevitore.
• Usare un cavo USB full-speed (versione 1.1).

Si consiglia di usare un cavo di lunghezza non superiore a circa 2 m.

• Se il computer non riconosce l'unità, scollegare il cavo USB e ricollegarlo. Se tale operazione non ha esito positivo, riavviare Windows.
• I driver installati possono essere riconosciuti solo quando l'unità è collegata al computer mediante il cavo USB.
• Il suono potrebbe non essere riprodotto correttamente, presentando interruzioni o disturbi, a causa delle impostazioni o delle caratteristiche tecniche del computer.

Riproduzione da altre apparecchiature

Collegamento di altre apparecchiature

Usando un cavo stereo con miniplug (non in dotazione), è possibile collegare altre apparecchiature con prese di uscita audio analogiche, ad esempio un lettore audio digitale (DAP), un televisore, ecc.

Cavo stereo con mini-plug (non in dotazione)

• Fare riferimento ai manuali forniti con l'apparecchiatura che si intende utilizzare.

NOTA

• Prima di collegare o scollegare altre apparecchiature, portare sempre il volume al livello minimo.

Selezione di un'altra apparecchiatura come sorgente

USB/AUX

Selezionare AUX come sorgente.

• La funzione AUX può essere selezionata anche mediante il pulsante FUNCTION dell'unità.

Per regolare il livello di ingresso del suono proveniente dall'apparecchiatura esterna

Il livello di ingresso del suono può essere regolato dal dispositivo collegato, se il segnale in ingresso è troppo forte o troppo debole.

1

Selezionare AUX come sorgente.

Premere e mantenere premuto il tasto finché sul display non viene visualizzato l'indicatore. Quindi, premere e mantenere premuto per cambiare l'impostazione.

LEVEL 1:

Riduzione del livello di ingresso. Adatto per apparecchiature con un elevato livello di uscita (ad esempio un lettore DVD).

LIVELLO 2:

Livello di ingresso normale (impostato dal produttore). Adatto per apparecchiature con un basso livello di uscita (ad esempio un dispositivo audio portatile).

Risoluzione dei problemi

In caso di problemi con il sistema, consultare questo elenco per individuare una possibile soluzione prima di rivolgersi al servizio di assistenza tecnica.

Problemi generici:

L'unità non si accende.

La spina di alimentazione non è inserita saldamente. Inserirla saldamente nella presa.

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

Esiste un limite di tempo per inserire le impostazioni. Ripetere nuovamente la procedura.

I comandi sono disattivati.

Il microprocessore interno non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo CA e collegarlo nuovamente.

È impossibile utilizzare il telecomando per gestire il sistema.

Il segnale del telecomando incontra degli ostacoli prima di raggiungere il sensore sul sistema. Puntare il telecomando verso il sensore remoto sul pannello anteriore. I segnali non raggiungono il sensore del telecomando. Avvicinarsi al sistema. Le batterie sono scariche.

Non si sente alcun suono dai diffusori.

I collegamenti dei diffusori non sono corretti o sono allentati (pagina 5). Sono collegate le cuffie (pagina 7).

Il suono proveniente dal PC collegato tramite cavo USB presenta dei disturbi (pagina 17).

Il computer è sottoposto a un carico di lavoro eccessivo poiché utilizza altre applicazioni. Chiudere le applicazioni che non sono in uso. Il computer è collegato tramite hub USB. Collegare direttamente il computer all'unità principale mediante un cavo USB.

Funzionamento dell'iPod o del dispositivo di archiviazione USB:

I brani presenti su iPod non vengono riprodotti, malgrado sul display sia visualizzata l'indicazione CONNECT.

La batteria è scarica. Lasciare l'unità collegata per almeno dieci minuti.

Operazioni con il timer:

Il timer giornaliero non funziona.

Il sistema è stato acceso al momento dell'attivazione del timer. Il timer funziona solo quando il sistema è spento. Potrebbe essersi verificata una caduta di tensione. Impostare nuovamente l'orologio, quindi il timer.

Caratteristiche tecniche

Amplificatore

Potenza in uscita

Diffusore principale 10 W per canale, min. RMS, su 6 Ω a 1 kHz a non più del 10% di distorsione armonica totale (IEC268-3)

Subwoofer 30 W, min. RMS, su 8 Ω a 100 Hz, a non più del 10% di distorsione armonica totale (IEC268-3)

Terminali

Sensibilità in ingresso/Impedenza (1 kHz)

AUX IN LEVEL 1 500mV / 47kΩ

LEVEL 2 125mV / 47kΩ

USB AUDIO Ver.1.1

USB MEMORY Ver.1.1

Dispositivi compatibili Archivazione di massa

File system compatibili FAT16, FAT32

Alimentazione bus Max. 5V / 500mA

iPod

Tipi di iPod compatibili Vedere a pagina 13

Alimentazione bus Max. 5V / 500mA

Terminali diffusori Diffusore principale 6Ω -16Ω

Subwoofer 8Ω -16Ω

PHONES 32Ω -1kΩ

15 mW/ch uscita a 32Ω

Impianto

Dimensioni 90mm× 96mm× 137mm (L / H / P)

Peso Circa. 0,5kg

Caratteristiche tecniche dei diffusori

Diffusore principale SP-NXPS1F (ciascuna unità)

Bass-reflex a gamma completa

Unità diffusore Cono da 7,5cm× 1

Potenza gestita 10 W

Impedenza 6Ω

Gamma di frequenze 150Hz - 20kHz

Livello di pressione sonora 83dB / W· m

Dimensioni 90mm× 96mm× 90mm (L/H/P)

Peso Circa. 0,63kg

Subwoofer SP-NXPS1W

Bass Reflex

Unità diffusore: cono da 16 cm × 1

Potenza gestita: 30 W

Impedenza: 8 Ω

Gamma di frequenze: 35 Hz - 150 Hz

Livello di pressione sonora: 80 dB/W·m

Dimensioni: 221 mm × 221 mm × 222 mm (L/H/P)

Peso: circa 3,5 kg

Accessori

Vedere a pagina 3

Alimentazione

NX-PS1 (Sistema)

Requisiti di alimentazione: 110 V - 240 V CA ~ 50 Hz / 60 Hz

Assorbimento: 19 W (unità accesa)

12 W (in modalità Standby)

1 W (in modalità ECO)

Adattatore CA (AA-R2401)

INGRESSO 110 V-240 V CA

50 Hz / 60 Hz 1,5 A

USCITA 23V CC = 2,5 A, 57,5 VA

CA-NXPS1 (Unità principale)

Requisiti di alimentazione DC IN 23V = 2,5 A

Modello e caratteristiche tecniche soggetti a modifiche senza preavviso.

JVC
