Type de produit	Moniteur LCD professionnel
Marque	Sharp
Modèle	PN-V600
Dimensions (sans protubérances)	Environ 1335,9 x 149,3 x 754,2 mm (L x P x H)
Poids	Environ 41 kg (sans accessoires)
Alimentation	CA 100-240 V, 50/60 Hz
Consommation électrique (max)	305 W (310 W avec option PN-ZB02)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Compatibilité VESA	Oui, vis M6 (8-10 mm de plus que l'épaisseur du support)
Entrées vidéo	PC/AV DVI-D, PC/AV HDMI, PC D-sub, PC RGB, AV composants, AV vidéo, AV S-vidéo
Sorties vidéo	PC/AV DVI-D
Entrées audio	Audio 1, Audio 2, PC/AV HDMI
Sorties audio	Oui
Ports de contrôle	RS-232C (entrée/sortie), LAN, récepteur de télécommande
Montage mural	Requis support VESA, installation par un professionnel
Orientation	Verticale ou horizontale (pivotement vers la droite en horizontal)
Inclinaison	Jusqu'à 20° vers le haut ou le bas
Mise en réseau	Connexion série jusqu'à 25 moniteurs via RS-232C
Minuterie d'arrêt automatique	Passage en veille après 4 heures d'inactivité (mode MODE1)
Certification	ENERGY STAR, Classe A (usage commercial)
Piles pour télécommande	2 piles R-6 (AA) (non fournies avec le moniteur, incluses avec option PN-ZR01)
Accessoires fournis	Cordon d'alimentation, caches de protection, serre-câbles, vis de poignées, CD-ROM, manuel d'installation

FOIRE AUX QUESTIONS - PN-V600 SHARP

Comment nettoyer le moniteur PN-V600 ?

Débranchez d'abord le cordon d'alimentation. Utilisez un linge sec et doux. N'utilisez pas de détergents liquides ou en atomiseur, car ils pourraient provoquer des accidents.

Quel type de support mural utiliser pour le PN-V600 ?

Utilisez un support mural compatible VESA avec des vis M6. La longueur des vis doit être de 8 à 10 mm plus longue que l'épaisseur du support. Le mur doit pouvoir supporter au moins 4 fois le poids du moniteur.

Puis-je connecter plusieurs moniteurs PN-V600 en série ?

Oui, jusqu'à 25 moniteurs peuvent être connectés en série via RS-232C. Le premier moniteur est maître, les suivants sont esclaves. Utilisez le réglage AUTO ASSIGN ID No. pour attribuer automatiquement les numéros d'identification.

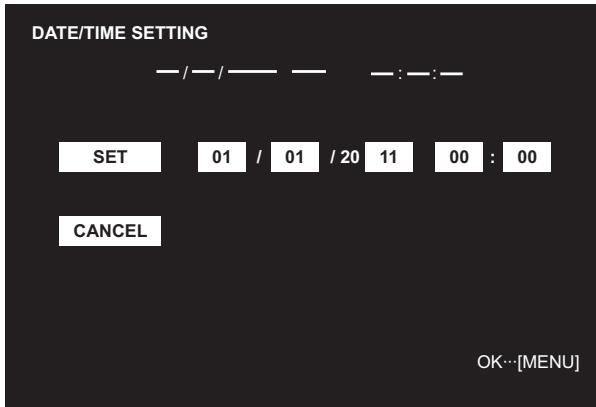

Comment régler la date et l'heure sur le moniteur ?

Lors de la première mise sous tension, l'écran de réglage apparaît. Utilisez les touches ▲/▼ pour sélectionner la date et l'heure, puis ◄/► pour modifier les valeurs. Confirmez avec MENU. Le réglage peut aussi être fait via le menu OPTION > DATE/TIME SETTING.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que l'interrupteur principal est en position marche. Assurez-vous que le cordon d'alimentation est correctement branché. Si le témoin d'alimentation est orange, le moniteur est en veille. Appuyez sur le bouton POWER de la télécommande ou du moniteur.

Le moniteur chauffe-t-il beaucoup ?

Le moniteur peut chauffer lors d'une utilisation prolongée. Ne bloquez pas les ouvertures de ventilation. La température ambiante doit être comprise entre 0°C et 40°C. Si installé dans une enceinte, prévoyez une ventilation supplémentaire.

Comment utiliser la télécommande avec le PN-V600 ?

La télécommande nécessite le récepteur optionnel PN-ZR01. Fixez le boîtier du capteur sur le moniteur maître (côté droit recommandé). Insérez les piles (2x AA) dans la télécommande. Pointez la télécommande vers le capteur.

Quelle est la consommation électrique en veille ?

En mode veille, la consommation est réduite. Le mode STANDBY MODE peut être réglé sur LOW ou STANDARD. En mode MODE1, le moniteur passe en veille après 4 heures d'inactivité pour économiser l'énergie.

Puis-je installer le moniteur horizontalement ?

Oui, mais vous devez le faire pivoter vers la droite et régler l'orientation sur PORTRAIT dans le menu SETUP. Des grilles de ventilation optionnelles (PN-ZR31) sont nécessaires pour une installation horizontale.

Comment remplacer la batterie interne de l'horloge ?

La batterie interne a une durée de vie d'environ 5 ans. Si l'écran de réglage de la date/heure réapparaît à chaque mise sous tension, la batterie est déchargée. Contactez votre revendeur Sharp ou un centre de service agréé pour le remplacement.

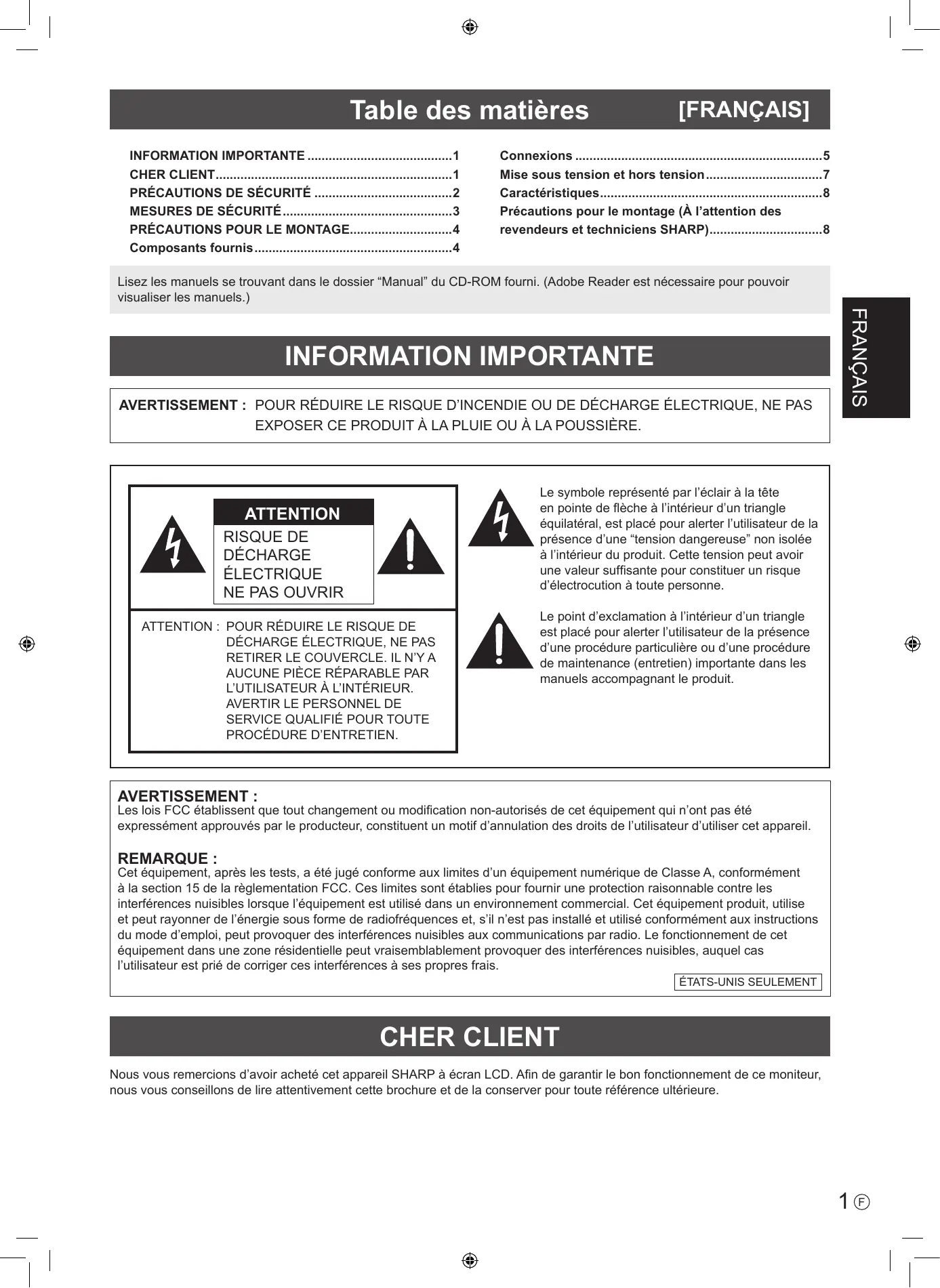

MODE D'EMPLOI PN-V600 SHARP

Les produits labellisés ENERGY STAR® sont conçus pour protéger l'environnement par un rendement énergétique supérieur.

Représentant autorisé pour le marché de la communauté européenne

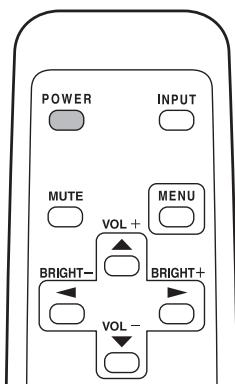

Mise sous tension et hors tension. 7

Caractéristiques 8

Précautions pour le montage (À l'attention des)

Revendeurs et techniciens SHARP) 8

Lisez les manuels se trouvant dans le dossier "Manual" du CD-ROM fourni. (Adobe Reader est nécessaire pour pouvoir visualiser les manuels.)

Information importante

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

Attention

RISQUE DE DÉCHARGE ÉLECTRIQUE. NE PAS OUVRIR.

ATTENTION: POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE. IL N'Y A AUCUNE PIECE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. AVERTIR LE PERSONNEL DE SERVICE QUALIFIÉ POUR TOUTE PROCÉDURE D'ENTRETIEN.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle équilatéral est placé pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d’un triangle est placé pour alerter l’utilisateur de la présence d’une procédure particulière ou d’une procédure de maintenance (entretien) importante dans les manuels accompagnant le produit.

Avertissement :

Les lois FCC établissant que tout changement ou modification non-autorisés de cet équipement qui n'ont pas été expressément approuvés par le producteur, constituent un motif d'annulation des droits de l'utilisateur d'utiliser cet appareil.

Remarque :

Cet équipement, après les tests, a été jugé conforme aux limites d'un équipement numérique de Classe A, conformément à la section 15 de la réglementation FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement produit, utilise et peut rayonner de l'énergie sous forme de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions du mode d'emploi, peut provoquer des interférences nuisibles aux communications par radio. Le fonctionnement de cet équipement dans une zone résidentielle peut vraisemblablement provoquer des interférences nuisibles, auquel cas l'utilisateur est prié de corriger ces interférences à ses propres frais.

ÉTATS-UNIS SEULEMENT

Nous vous remercions d'avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.

Precautions de sécurité

L'électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n'est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d'éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l'appareil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d'utiliser l'appareil.

1. Lisez ces explications — Vous doivent dire et comprendre toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.
2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être conservées dans un endroit sûr pour vous y référer en cas de besoin.
3. Respectez les avertissements — Tous les avertissements figurant sur l'appareil et dans ce mode d'emploi doivent'être strictement respectés.
4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.
5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise du secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de détergents liquides ou en atomiseur.
6. la pourrait provoquer des accidents.
7. Eau et humidité — N'utilisez pas cet appareil près de l'eau. N'installez pas le produit à un endroit où il pourrait recevoir de l'eau. Évitez en particulier les emplacements sous les appareils à vidange d'eau tels que les climatiseurs.
8. Ventilation — Des ouvertures et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvrez pas et ne bouchez areil n'est pas conçu pour une installation encastrée; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adéquate ne soit prévue et que les consignes du fabricant ne soient respectées.
9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.
10. Le panneau de l'écran à cristaux liquides (LCD) de cet appareil est fabriqué en verre et, par conséquent, il peut se brisser si l'appare
11. îner un risque d'incendie ou d'électrocution.
12. Insertion de solides ou de liquides — N'introduisez jamais des objets par les orifices de cet appareil, car ils pourraient provoquer une électrocution et/ou un court-circuit en touchant des piè appareil.
13. Entretien — N'essayez pas de réparer vous-même l'appareil. La dépose des couvercles peut vous exposer à une haute tension ou à d'autres dangers. Confiez toute réparation à un personnel qualifié.
14. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise secteur et demandez à un personnel qualifié d'effectuer les réparations.

a. Dégât sur le cordon ou la prise de courant. b. Infiltration d'un liquide ou pénétration d'un objet à l'intérieur de l'appareil. c. Exposition de l'appareil à la pluie ou à l'eau. d. Fonctionnement anormal malgré une conformité aux explications du mode d'emploi.

Ne régler que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provoquer des dégâts qui nécessiteraient des réparations complexes par un technicien spécialisé.

e. Chute ou dégâts subis par l'appareil. f. Tout changement notable ou situation anormale de l'appareil indique qu'une réparation est nécessaire.

1. Pièces de rechange — Lorsque des pièces doivent être remplacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d'autres dangers.
2. Contrôles de sécurité — Après une intervention d'entretien ou de réparation, demandez au technicien de procéder à un contrôle pour être sûr que l'appareil peut être utilisé en toute sécurité.
3. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandée par le fabricant.
4. Sources de chaleur — Tenez l'appareil à l'écart de sources de chaleur, telles que radiateurs, dispositifs de chauffage, poêles et autres appareils dégageant de la chaleur (y compris les amplificateurs).
5. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l'équipe
6. Utilisez seulement des piles prescrites.
7. Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le compartiment.
8. Ne mélangez pas des piles usagées avec des neuves.
9. Ne mélangez pas des piles de différents types. Les spécifications de voltage des piles de même forme peuvent varier.
10. Remplacez rapidement une pile épuisée par une nouvelle.
11. Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.
12. Si le liquide provenant d'une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d'œil sans le frotter et cherchez immédiatement un traitement médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut causer une irritation de la peau ou des dommages à votre œil.

1. L'utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pourraient provoquer directement la mort, des blessures sur le personnel, des dommages physiques sévères ou d'autres destructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.
2. N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résulter des brûlures à basse température.

Avertissement :

Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l'utilisateur peut être obligé de prendre les mesures nécessaires.

Afin de satisfaire aux normes EMC, utiliser des câbles blindés pour connecter les bornes suivantes : borne de sortie PC/AV DVI-D, borne d'entrée PC/AV DVI-D, borne d'entrée PC/AV HDMI, borne d'entrée PC D-sub, bornes d'entrée PC RVB, et bornes d'entrée/sorting RS-232C.

Un moniteur placé sur un support instable est dangereux en raison des risques de chute qu'il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitées en prenant quelques précautions simples :

• Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant.
• Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité.
• Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
• Ne pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concerné et le moniteur à un support approprié.
• Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
• Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande.

En particulier pour la sécurité des enfants

• Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.
• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme, surtout sur un moniteur « plus grand que la normale ». Il faut faire en sorte d’installer le moniteur là où il ne peut pas être poussé, tiré, ni basculé.
• Il faut faire en sorte de placer les fils et les câbles connectés au moniteur de façon à ce que des enfants curieux ne puissent pas les tirer ni les saisir.

Mesures de sécurité

• N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, ou le degré d'humidité est élevé, ou encore là où il pourrait se trouver en contact avec de l'huile ou de la vapeur, car cela pourrait provoquer un début d'incendie.
• Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun objet tel que des agrafes et des trombones ne pénètre dans le moniteur, car cela pourrait provoquer un début d'incendie ou un choc électrique.
• N'installez pas le moniteur au-dessus des objets instables ou dans des endroits peu sûrs. Faites attention que le moniteur ne reçoive pas de chocs violents ni de fortes vibrations. Provoquer la chute du moniteur ou le culbuter peut l'endommager.
• N'utilisez pas le moniteur à proximité d'un appareil de chauffage ou dans des endroits où la température est élevée, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie.
• N'utilisez pas le moniteur dans des endroits exposés directement à la lumière du soleil.
• Si le moniteur est installé dans un endroit exposé à la lumière du soleil, près d'une fenêtre par exemple, veillez à prendre toutes les mesures nécessaires pour réduire les radiations ultraviolettes et infrarouges ainsi que la température. Pour de plus amples informations, consultez votre revendeur.
• La prise de secteur doit être installée après l'équipement et être facilement accessible.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le moniteur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'incendie ou un choc électrique.
• Ne branchez pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entraîner une surchauffe et provoquer un début d'incendie.
• Ne débranchez ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risquez un choc électrique.
• Débranche le cordon d'alimentation si l'équipement n'est pas utilisé pendant une longue période.
• Ne tentez pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veuillez prendre contact avec le service après-vente et suivre ses recommandations.

Precautions pour le montage

• Ce produit est destiné à être utilisé en intérieur.
• Un support de montage conforme aux spécifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.
• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur/agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causées par un montage incorrect ou par une mauvaise manipulation. Utilisez le moniteur perpendiculaire à la surface horizontale. Si nécessaire, le moniteur peut être incliné, vers le haut ou vers le bas, à un angle maximal de 20 degrés.
• Lorsque vous montez le moniteur horizontalement, les grilles de ventilation optionnelles (PN-ZR31) sont nécessaires. Pour plus d'informations sur les conditions du montage horizontal, consultez votre revendeur.
• Ce moniteur doit être utilisé sous une température ambiante entre 0°C et 40°C.
• Faites attention aux températures élevées autour des moniteurs.

Si vous installez le moniteur dans une enceinte, ou si la température ambiantе est susceptible de dépasser la plage de valeurs prévue (de 0 à 40°C), installez un ventilateur ou prenez d'autres mesures appropriées pour maintenir la température dans la plage de valeurs requise.

• La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.
• Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s'élève, ceci pourrait causer un dysfonctionnement.
• Ne placez le moniteur sur un équipement qui dégage de la chaleur.
• Respectez la condition suivante quand vous installez le moniteur dans la direction verticale. Le non-respect de cette condition peut causer des dysfonctionnements.
• Pour installer le moniteur horizontalement, faites pivoter ce dernier vers la droite.
• Réglez le MONITOR sur PORTRAIT dans le menu SETUP. (Voir le MODE D'EMPLOI.)

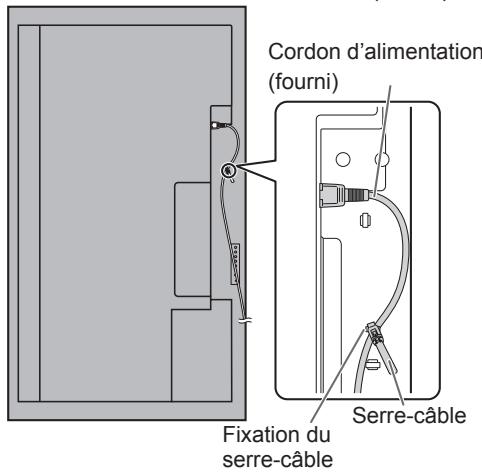

• Veillez à racco entame pas la borne pendant l'opération de fixation et ne courbez pas excessivement le cordon d'alimentation (fourni).

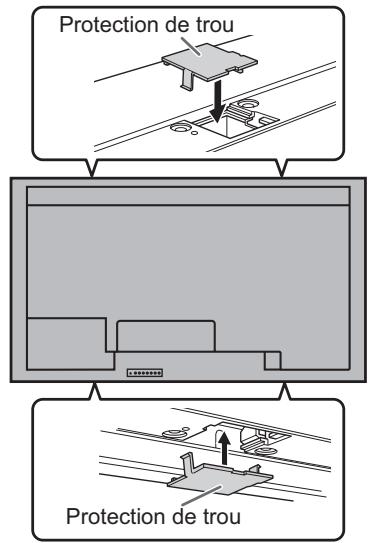

• Après l'installation, fixez les caches de protection (4 pièces) sur le support.

Composants fournis

Si un composant venait à manquer, veuillez contacter votre revendeur.

Moniteur à cristaux liquides : 1

Caches de protection de trou : 4

Serre-cables:2

Vis des poignées (courtes) : 4

Cordon d'alimentation : 1

□ Façade (longues/courtes) : 2 de chaque

□ CD-ROM (Utility Disk pour Windows) : 1

□ Instructions pour la fixation de la façade : 1

Manuel d'installation (ce manuel) : 1

• Sharp Corporation détient les droits d'auteur du programme de l'Utility Disk. Veuillez ne pas le produire sans autorisation de la société.
• Pensez à votre environnement!

Ne pas jeter les piles avec les ordures ménagères, elles exigent un traitement spécial.

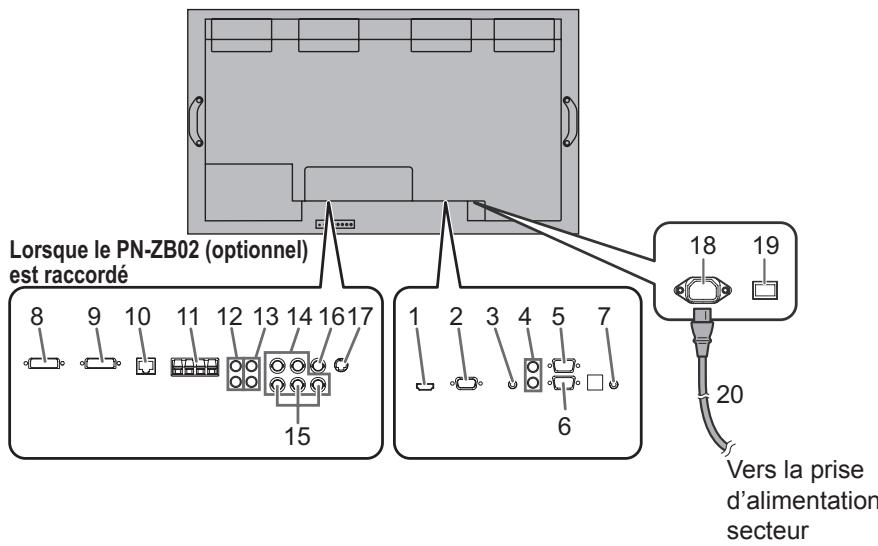

Connexions

1. Borne d'entrée PC/AV HDMI
2. Borne d'entrée PC D-sub
3. Borne d'entrée audio
4. Bornes de sortie audio
5. Borne de sortie RS-232C
6. Borne d'entrée RS-232C
7. Borne du récepteur de télécommande
8. Borne d'entrée PC/AV DVI-D
9. Borne de sortie PC/AV DVI-D
10. Borne LAN
11. Bornes du haut-parleur externe
12. Bornes d'entrée audio 1
13. Bornes d'entrée audio 2
14. Bornes d'entrée PC RVB
15. Bornes d'entrée AV composants
16. Borne d'entrée AV vidéo
17. Borne d'entrée AV S-videoo
18. Borne d'entrée secteur
19. Interrupteur principal
20. Cordon d'alimentation (fourni)

Attention

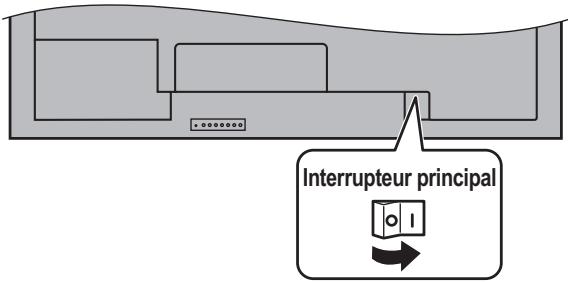

Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter. Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.

Conseils

• Réglez la borne d'entrée audio utilisée pour chaque mode d'entrée dans AUDIO SELECT du menu OPTION. Les réglages par défaut sont indiqués ci-dessous.

Mode d'entrée	Borne d'entrée audio (paramètre d'origine)
PC D-SUB, PC DVI-D, PC RGB < PC RVB>	Borne d'entrée audio
AV DVI-D	Borne d'entrée audio 1
AV COMPONENT <AV COMPOSANT>, AV S-VIDEO <AV S-VIDÉO>, AV VIDEO <AV VIDÉO>	Borne d'entrée audio 2
PC HDMI, AV HDMI	Borne d'entrée PC/AV HDMI

Lorsque vous connectez le haut-parleur externe, fixez le bon côté du câble de haut-parleur (fourni avec le PN-ZB02 en option). - HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de la société HDMI Licensing LLC.

Connexion de plusieurs moniteurs

[Example]

Second monieur Esclave (monieur suppl.) N° ident. : 2	Premier monieur Maitre (monieur principal) N° ident. : 1
Troisième monieur Esclave (monieur suppl.) N° ident. : 3	Quatrième monieur Esclave (monieur suppl.) N° ident. : 4

• Toujours installer le boîtier du capteur de télécommande sur le moniteur maître.

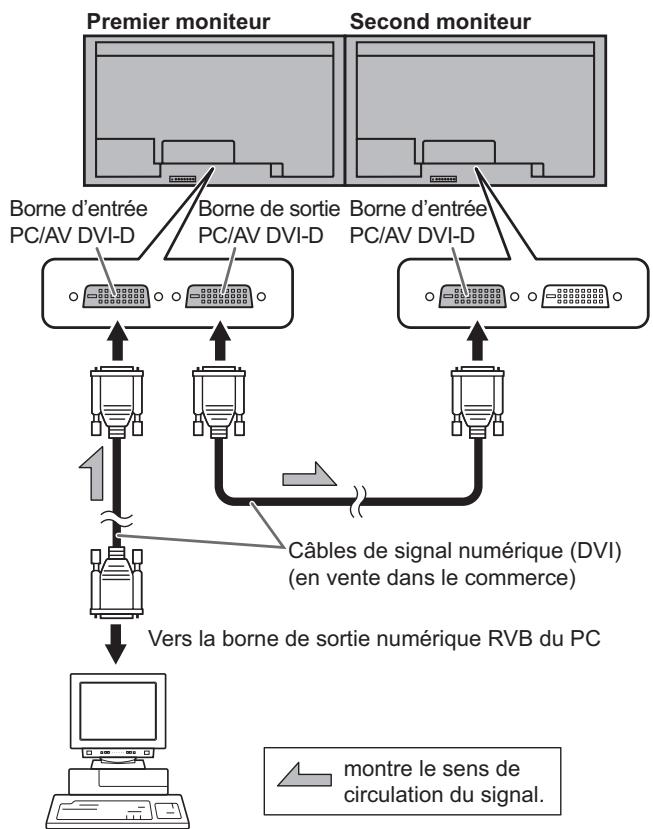

- Connexion avec le câble vidéo

Peut varier en fonction du système utilisé.

Si vous utilisez la borne PC/AV DVI-D, vous pouvez brancher jusqu'à 5 moniteurs en série (à condition que le PN-ZB02 soit connecté).

Connexion avec le câble rs-232

Si vous connectez le moniteur en série à l'aide d'un cable RS-232, les boutons du moniteur maître (moniteur principal) permettent de copier les réglages sur le moniteur esclave (moniteur supplémentaire) et il est possible de contrôler tous les moniteurs depuis le moniteur maître. Un numéro d'identification spécifique doit être affecté à chaque moniteur.

Le premier moniteur sera défini comme étant le moniteur maître (moniteur principal) et le second ainsi que les suivants seront les moniteurs esclaves (moniteurs supplémentaires).

Connectez les câbles du RS-232C dans l'ordre, en commençant par le premier moniteur (moniteur maître). Si les moniteurs sont connectés dans un ordre différent, ils peuvent ne pas fonctionner.

Premier moniteur : maître Second moniteur : esclave

Connectez le troisième moniteur et les autres moniteurs de la même manière.

Il est possible de raccorder jusqu'à 25 moniteurs. (En fonction de la longueur du câble utilisé et des conditions environnantes.) Le numéro d'identification est réglé avec les boutons du moniteur principal. Si vous régalez sur AUTO ASSIGN ID No. le paramètre ON, situé dans le menu du moniteur, un numéro d'identification sera automatiquement attribué aux différents moniteurs, en partant du moniteur maître.

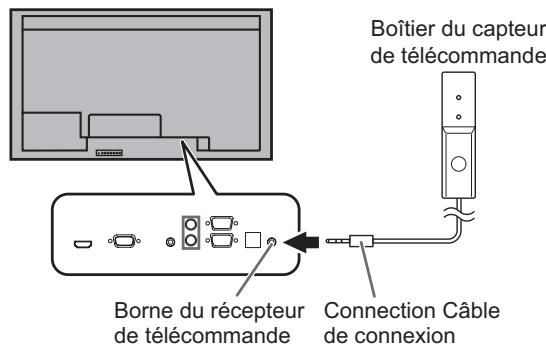

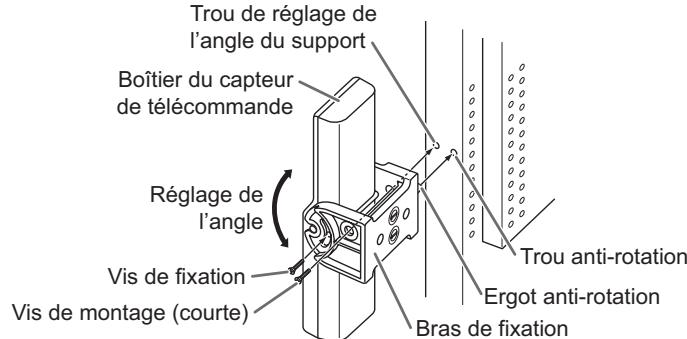

Connexion au récepteur de télécommande (optionnel)

Le récepteur de télécommande PN-ZR01 (optionnel) est nécessaire pour pouvoir contrôler le moniteur à l'aide de la télécommande.

Fixez le boîtier du capteur de télécommande, comme illustré ci-dessous. (Côté droit recommandé)

Pour le moniteur en position verticale

Attention

• Lors de la fixation du boîtier du capteur de télécommande, ETEIGNZE l'interrupteur principal.
• Branchez les moniteurs en série à l'aide d'un câble RS-232.
• Insérez l'ergot anti-rotation du bras de fixation dans le trou anti-rotation du moniteur.
• Fixez le trou de réglage de l'angle du support du moniteur à l'aide de la vis de montage.
• Réglez l'angle du boîtier du capteur de télécommande et fixez ce dernier à l'aide de la vis de fixation de manière à ce qu'il reçoive avec précision les signaux transmis par la télécommande.

1. Insérez le câble de connexion du boîtier du capteur de télécommande dans la borne du récepteur de télécommande.

Mise en place des piles

1. Appuyez doucement sur le capot et faites-le glisser dans la direction de la flèche.

1. Reportez-vous aux instructions dans le compartiment et insérez les piles (2 piles de type R-6 ou "AA") (fournies avec le PN-ZR01 (optionnel)) en veillant à respecter les polarités.
2. Refermer le capot.

Attention

• Mettez sous tension le moniteur d'abord avant de mettre sous tension le PC ou l'équipement de lecture.

Attention

• La mise sous/hors tension doit être effectuée à l'aide de l'interrupteur d'alimentation. Ne branchez/débranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur d'alimentation est en position marche.
• Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.

Mise sous/hors tension

Appuyez sur le bouton POWER de la télécommande ou du moniteur pour allumer/éteindre le moniteur.

Lorsque l'interrupteur principal est mis hors tension, le moniteur ne peut pas être mis sous tension en utilisant le bouton POWER (d'alimentation) sur la télécommande.

Diode Bouton d'alimentation d'alimentation

État d'une diode d'alimentation	État du moniteur
Allumage en vert	Power en position marche
Allumage en orange	Power en position arrêt (mode Veille)
Clignotement en vert	Mode attente du signal d'entrée

Mode de fonctionnement

Lorsque vous allumez votre moniteur pour la première fois, l'écran de réglage du mode de fonctionnement s'affiche.

Réglez le mode de fonctionnement sur MODE1 ou MODE2.

OPERATION est régé sur ON, et STANDBY

MODE est réglé sur LOW

POWER (Ces

Les réglages ne peuvent pas être modifiés.)

Si aucune action n'est accomplie pendant au moins 4 heures, le moniteur se met automatiquement en mode veille. Le mode veille permet de réduire la consommation d'énergie.

MODE2... Permet d'utiliser les fonctions standards.

OPÉRATION> est réglée sur OFF et STANDBY

MODE est réglé sur STANDARD.

Ces réglages peuvent être modifiés.

Après chaque réglage, il est possible d'effectuer des changements à partir de OPERATION MODE, situé dans le menu du moniteur. (Voir le MODE D'EMPLOI.)

Réglage de la date/heure

• Si l'heure doit être réglée lorsque le moniteur est mis sous tension pour la première fois, l'écran de réglage de la date/heure apparait. Réglez la date et l'heure.

1. Appuyez sur ou pour sélectionner la date et l'heure, puis appuyez sur ou pour changer les valeurs numériques.
2. Appuyez sur ou pour sélectionner SET, puis appuyez sur MENU.

Assurez-vous que la date et l'heure sont régées. - L'écran de réglage de la date/heure va disparaître automatiquement si aucune opération n'est réalisée pendant environ 15 secondes. La date et l'heure peuvent être régles en utilisant DATE/TIME SETTING à partir du menu OPTION lorsque l'écran de réglage de la date/heure disparaît.

Conseils

• Réglez la date dans l'ordre "Jour/Mois/Année".
• Réglez l'heure sur la base de 24 heures. L'horloge est alimentée par la batterie interne.
• Si vous avez déjà réglé l'heure, mais que l'écran de réglage de la date/de l'heure apparait lors de la mise sous tension, alors la batterie est déchargée. Contactez votre revendeur SHARP ou votre centre de services local pour le remplacement de la batterie.
• Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur)
• La batterie initiale a été insérée en usine avant expulsion, elle risque donc d'être épuisée avant la fin de sa durée de vie normale.

Caractéristiques

Modèle	PN-V600
Alimentation	CA 100 V - 240 V, 50/60 Hz
Température de fonctionnement *	0°C à 40°C
Hygrométrie de fonctionnement	20 % à 80 % (sans condensation)
Consommation électrique (maximum)	305 W [Lorsque le PN-ZB02 (optionnel) est raccordé : 310 W]
Dimensions (à l'exclusion des éléments qui dépassent)	Environ 1 335,9 x 149,3 x 754,2
Poids (kg)	Environ 41 [PN-ZB02 (optionnel) : Environ 0,5]

• La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.

SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Précautions pour le montage (à l'attention des revendeurs et techniciens SHARP)

• L'installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus. Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur.
• Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l'installation.

Le mur sur lequel ce moniteur et le support doivent être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le moyen en fonction du matériel et de la structure.

• Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l'épaisseur du support de montage. Lorsque vous déplacez le moniteur, veillez à le saisir par les poignées ou par les coins situés en bas de l'appareil. Ne saisissez pas le panneau LCD. Ceci pourrait causer une panne, un dysfonctionnement ou une blessure. Si vous disposez les moniteurs les uns sur les autres, veillez à ce que le poids ne repose pas sur le cadre du moniteur.
• Après le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche.
• N'utilisez pas de trous de vis autres que les trous standard VESA pour l'installation.

INFORMACION IMPORTANTE. 1
